Transzformátorlemez: anyaga, felépítése és szerepe

Képzeljük el a modern világot áram nélkül. Sötétség borulna ránk, a gyárak leállnának, a kommunikáció megszűnne, és a digitalizált életünk egy pillanat alatt omlana össze. Vajon elgondolkodtunk-e már azon, hogy mi teszi lehetővé az elektromos energia hatékony szállítását és felhasználását, és miért van szükségünk transzformátorokra ehhez a létfontosságú feladathoz? A válasz a transzformátorok szívében, a mágneses magban rejlik, melynek alapját egy különleges anyag, a transzformátorlemez adja. Ez a látszólag egyszerű komponens kulcsfontosságú szerepet játszik abban, hogy az elektromos energia eljusson otthonainkba, ipari létesítményeinkbe, és minden olyan helyre, ahol áramra van szükség. De mi is pontosan ez az anyag, hogyan épül fel, és miért nélkülözhetetlen a modern energiahálózatban?

A transzformátorok működésének alapjai és a lemez szerepe

Ahhoz, hogy megértsük a transzformátorlemez jelentőségét, először érdemes áttekinteni a transzformátorok működési elvét. A transzformátor egy statikus elektromos gép, amely az elektromágneses indukció elvén alapulva képes az alternáló feszültséget és áramot átalakítani, miközben az átvitt teljesítmény gyakorlatilag változatlan marad (ideális esetben). Ez azt jelenti, hogy képes a feszültséget felemelni vagy lecsökkenteni, ami létfontosságú az energiahatékony távolsági szállítás és a biztonságos helyi felhasználás szempontjából.

A transzformátor alapvetően három fő részből áll: a primer tekercsből, a szekunder tekercsből és a mágneses magból. Amikor a primer tekercsre váltakozó feszültséget kapcsolunk, egy váltakozó mágneses mező jön létre. Ez a mágneses mező a magon keresztül haladva indukál feszültséget a szekunder tekercsben. A feszültség átalakításának aránya a primer és szekunder tekercsek menetszámának arányától függ. Minél több menet van a szekunder oldalon a primerhez képest, annál nagyobb lesz a kimeneti feszültség (feszültség-átalakító transzformátor); fordított esetben pedig kisebb (feszültség-csökkentő transzformátor).

A mágneses mag szerepe itt válik kritikussá. Feladata, hogy a primer tekercs által generált mágneses fluxust a lehető leghatékonyabban vezesse át a szekunder tekercsbe, minimalizálva a szóródást és az energiaveszteséget. Ha a mag nem lenne jelen, a mágneses tér nagy része egyszerűen eloszolna a levegőben, és a transzformátor hatásfoka rendkívül alacsony lenne. A mag biztosítja a zárt mágneses áramkört, amelyen belül a mágneses fluxus koncentráltan haladhat.

A transzformátorlemez, mint a mágneses mag alapanyaga, tehát nem csupán egy alkatrész a sok közül, hanem a transzformátor szívét és lelkét adja. Az általa biztosított mágneses tulajdonságok, mint a nagy permeabilitás és a kis hiszterézis, elengedhetetlenek a hatékony energiaátalakításhoz. A nagy permeabilitás azt jelenti, hogy az anyag könnyen mágnesezhető, és kis mágneses térerősség hatására is erős mágneses fluxust képes felépíteni. A kis hiszterézis pedig azt biztosítja, hogy a mágnesezési ciklus során minimális energia veszik el hő formájában.

A transzformátorlemez lamellás felépítése továbbá az úgynevezett örvényáramok (Foucault-áramok) csökkentésében is szerepet játszik. Ezek az áramok a váltakozó mágneses tér hatására keletkeznek a vezető anyagokban, és jelentős hőveszteséget okozhatnak. A lemezek vékony, egymástól elszigetelt rétegekre bontásával a körbejáró örvényáramok útjai megszakadnak, ellenállásuk megnő, és ezáltal a veszteségük drasztikusan lecsökken. Ez a mérnöki megoldás tette lehetővé a nagy teljesítményű, mégis hatékony transzformátorok gyártását.

„A transzformátorlemez nem csupán egy anyag, hanem egy komplex mérnöki megoldás, amely a mágneses fluxus hatékony vezetésével és a veszteségek minimalizálásával a modern energiarendszerek gerincét képezi.”

Az elektromos energia termelése és fogyasztása között gyakran nagy távolságok húzódnak. Az energia távolsági szállításakor a vezetékek ellenállása miatt jelentős veszteségek léphetnek fel. Ezt a problémát a feszültség emelésével lehet kiküszöbölni, mivel magasabb feszültségen az áram kisebb lehet azonos teljesítmény átvitele mellett, így csökkennek az ellenállásveszteségek (P = I²R). A transzformátorok teszik lehetővé, hogy az erőművekben termelt alacsony feszültségű áramot feltranszformálják több százezer voltra, majd a fogyasztók közelében ismét letranszformálják a háztartási vagy ipari felhasználásra alkalmas szintre. Ebben a folyamatban a transzformátorlemez minősége és tulajdonságai közvetlenül befolyásolják az egész rendszer hatásfokát és megbízhatóságát.

A transzformátorlemez anyaga: miért pont a szilíciumacél?

A transzformátorlemez alapanyaga nem véletlenszerűen kiválasztott fém, hanem egy speciálisan tervezett és gyártott ötvözet, amelynek célja a mágneses tulajdonságok optimalizálása. A leggyakrabban használt anyag a szilíciumötvözésű acél, amelyet a vas mágneses tulajdonságainak javítása érdekében fejlesztettek ki. A vas, bár jó mágnesezhető anyag, önmagában nem ideális transzformátorok magjához a magas veszteségei miatt.

Az anyagválasztás során több kritériumnak is meg kellett felelni:

• Nagy permeabilitás: Képes legyen könnyen vezetni a mágneses fluxust.
• Kis hiszterézis veszteség: A mágnesezési ciklus során minimális energia vesszen el hő formájában.
• Nagy elektromos ellenállás: Csökkenteni kell az örvényáramok kialakulását.
• Könnyű megmunkálhatóság: Lehetővé tegye a vékony lemezekre hengerlést és a megfelelő alakzatok kivágását.
• Költséghatékonyság: Gazdaságosan gyártható és széles körben hozzáférhető legyen.

A szilícium (Si) hozzáadása a vashoz (általában 0,5% és 4,5% között) drasztikusan javítja ezeket a tulajdonságokat. A szilícium növeli a vas elektromos ellenállását, ami nagymértékben csökkenti az örvényáram veszteségeket. Emellett csökkenti a hiszterézis veszteséget is, és javítja az anyag mágneses permeabilitását. Fontos azonban megjegyezni, hogy a szilícium arányának növelése egy bizonyos ponton túl törékenyebbé teszi az acélt, ami megnehezíti a megmunkálást, ezért az optimális tartományt kell megtalálni.

A szilíciumacél története és fejlődése

A szilíciumacél felfedezése a 19. század végére, pontosabban 1900-ra tehető, amikor Robert Hadfield angol kohómérnök és metallurgus felfedezte, hogy a szilícium hozzáadása a vashoz jelentősen csökkenti annak mágneses veszteségeit. Ez a felfedezés forradalmasította a transzformátorgyártást, és lehetővé tette a sokkal hatékonyabb elektromos gépek fejlesztését. Az első években még viszonylag alacsony szilíciumtartalmú acélokat használtak, azonban a technológia fejlődésével és a gyártási eljárások finomításával egyre magasabb szilíciumtartalmú, jobb mágneses tulajdonságokkal rendelkező ötvözetek váltak elérhetővé.

A 20. század közepén jelent meg a szemcseorientált (GO) szilíciumacél, amely a hideghengerlési technológia és a speciális hőkezelési eljárások eredményeként jött létre. Ez a fejlesztés újabb hatalmas ugrást jelentett a transzformátorok hatásfokában, különösen a nagyméretű teljesítmény transzformátorok esetében. A folyamatos kutatás-fejlesztés azóta is a veszteségek további csökkentésére és az anyagok teljesítményének maximalizálására irányul.

A szilíciumacél két fő kategóriába sorolható, attól függően, hogyan orientálódnak a kristályszemek a lemezben:

Szemcseorientált (GO – Grain-Oriented) transzformátorlemez

A szemcseorientált transzformátorlemez gyártása során a kristályos szerkezetet úgy alakítják ki, hogy a vasatomok könnyű mágnesezési irányai (a [100] irány) a hengerlési irányba essenek. Ezt egy bonyolult hideghengerlési és speciális hőkezelési eljárással érik el. Az eredmény egy olyan anyag, amelynek mágneses tulajdonságai erősen anizotrópok, azaz a hengerlési irányban sokkal jobbak, mint az arra merőleges irányban. Ez a fajta lemez kiválóan alkalmas olyan alkalmazásokra, ahol a mágneses fluxus iránya jól meghatározott és állandó, mint például a nagy teljesítményű erőművi és elosztó transzformátorok magjaiban.

A GO lemezek jellemzői:

• Rendkívül alacsony magveszteség a hengerlési irányban.
• Magas telítési indukció.
• Kiváló permeabilitás.
• Magas gyártási költség a komplex technológia miatt.

A gyártási folyamat során a lemezt többszörösen hidegen hengerlik, majd közbenső és végső hőkezeléseknek vetik alá. A végső hőkezelés során a lemezt magas hőmérsékletre hevítik hidrogén-nitrogén atmoszférában, ami elősegíti a Goss-textúra kialakulását, azaz a kristályszemek preferált orientációját. Ez a hőkezelés jellemzően több mint 1000 °C-on zajlik, akár 12-24 órán keresztül. A Goss-textúra kialakításának pontossága és a szennyeződések minimalizálása kulcsfontosságú a végső mágneses tulajdonságok szempontjából. Ezt követően a lemez felületét egy vékony, szigetelő bevonattal látják el, amely ellenáll a magas hőmérsékletnek és a mechanikai igénybevételnek.

„A szemcseorientált transzformátorlemez a mágneses anyagok csúcstechnológiáját képviseli, lehetővé téve a nagy hatásfokú energiaátalakítást és a globális energiaellátás alapját képező transzformátorok működését.”

Szemcseorientálatlan (NGO – Non-Grain-Oriented) transzformátorlemez

A szemcseorientálatlan transzformátorlemez gyártása során a kristályszemek orientációja véletlenszerűbb, vagyis nincsenek preferált mágneses irányok. Ezt a lemezt általában melegen hengerlik, majd hidegen hengerlik a kívánt vastagságra, és végső hőkezelésnek vetik alá, de anélkül, hogy a speciális szemcseorientációt elősegítő lépéseket alkalmaznák. Ennek eredményeként a mágneses tulajdonságok izotrópok, azaz minden irányban nagyjából azonosak.

Az NGO lemezek jellemzői:

• Mérsékeltebb magveszteség, mint a GO lemezeknél, de még mindig sokkal jobb, mint a hagyományos acélé.
• Jó mágneses tulajdonságok minden irányban, ami rugalmasabb tervezést tesz lehetővé.
• Alacsonyabb gyártási költség, mint a GO lemezeknél.
• Alkalmas kisebb teljesítményű transzformátorokhoz, motorokhoz, generátorokhoz és más forgógépekhez, ahol a mágneses fluxus iránya változó vagy nem egyértelműen meghatározott.

Az NGO lemezeket gyakran használják kis és közepes teljesítményű transzformátorokban, például háztartási készülékekben, elektronikában, valamint villanymotorok és generátorok állórészében és forgórészében. A választás mindig az alkalmazás specifikus igényeitől és a költséghatékonysági szempontoktól függ. Az NGO lemezek vastagsága szélesebb skálán mozoghat, 0,35 mm-től akár 1 mm-ig, a felhasználási területtől függően. A hőkezelés itt is fontos a belső feszültségek oldására és a mágneses tulajdonságok optimalizálására, de a hőmérséklet és az atmoszféra kevésbé kritikus, mint a GO acéloknál.

Amorf fémek és nanokristályos ötvözetek – a jövő anyagai?

Bár a szilíciumacél a transzformátorlemezek domináns anyaga, a kutatás-fejlesztés folyamatosan keresi az alternatívákat a veszteségek további csökkentése érdekében. Az amorf fémek, mint például a Metglas, olyan ötvözetek, amelyek gyors hűtés során nem alakítanak ki kristályos szerkezetet, hanem amorf, üvegszerű állapotban szilárdulnak meg. Ezek az anyagok rendkívül alacsony hiszterézis és örvényáram veszteségekkel rendelkeznek a nagyon vékony szalagok és a nem-kristályos szerkezet miatt. Bár drágábbak és nehezebben megmunkálhatók, bizonyos alkalmazásokban, például energiatakarékos elosztó transzformátorokban, már teret hódítottak. Az amorf fémek gyártása során az olvadt ötvözetet rendkívül gyorsan, másodpercenként akár millió Kelvin fokos sebességgel hűtik le egy forgó henger felületén, így elkerülhető a kristályosodás.

A nanokristályos ötvözetek, mint például a Finemet, a szilíciumacél és az amorf fémek közötti átmenetet képviselik. Ezek az anyagok ultra-finom szemcseszerkezettel rendelkeznek, amely nanométeres méretű kristályokból áll egy amorf mátrixban. Kiváló mágneses tulajdonságokkal és alacsony veszteségekkel bírnak, és ígéretes alternatívát jelenthetnek a jövőben, különösen a nagyfrekvenciás alkalmazásokban, például az impulzus tápegységekben és az induktivitásokban. A nanokristályos anyagok előállítása során az amorf előanyagot speciális hőkezelésnek vetik alá, amely során nanokristályok képződnek az amorf mátrixban.

A transzformátorlemez felépítése és gyártása: a precíziós mérnöki munka

A transzformátorlemez, mint anyag, önmagában még nem elegendő a hatékony mágneses mag kialakításához. A lemezek felépítése és a gyártási folyamat is kulcsfontosságú a transzformátor teljesítménye és élettartama szempontjából. A precíziós mérnöki munka itt mutatkozik meg igazán, hiszen minden egyes lépés hozzájárul a végső termék minőségéhez.

Lemezvastagság és laminálás: az örvényáramok elleni védelem

Az egyik legfontosabb szempont a lemezvastagság. Ahogy korábban említettük, a váltakozó mágneses tér vezető anyagban örvényáramokat indukál. Ezek az áramok hővé alakítják az energiát, ami veszteséget jelent. Az örvényáramok nagysága a lemez vastagságának négyzetével arányos. Ebből következik, hogy minél vékonyabbak a lemezek, annál kisebbek az örvényáram veszteségek.

Ezért a transzformátorok magja nem egy tömör vasblokkból áll, hanem vékony, egymástól elszigetelt lemezekből épül fel, ezt nevezzük laminálásnak. A lemezek vastagsága általában 0,18 mm és 0,65 mm között mozog, a transzformátor típusától és a frekvenciától függően. Magasabb frekvencián vékonyabb lemezekre van szükség, mivel az örvényáramok frekvenciafüggőek.

A laminálás során a lemezeket úgy helyezik egymásra, hogy a mágneses fluxus irányával párhuzamosan fussanak. A lemezeket egymástól szigetelő réteg választja el, amely megakadályozza az elektromos érintkezést közöttük, és ezáltal megszakítja az örvényáramok útjait. Ez a szigetelő réteg általában egy szervetlen, hőálló bevonat, amely ellenáll a transzformátor működése során fellépő magas hőmérsékletnek és a mechanikai igénybevételeknek. A leggyakoribb bevonattípusok közé tartoznak a foszfátos vagy szilikátos alapú bevonatok, mint például a C5 vagy C6 bevonatok, amelyek kiváló dielektromos szilárdságot biztosítanak, miközben ellenállnak a mechanikai feszültségeknek és a korróziónak is.

A laminálási technika nem csupán az örvényáram veszteségeket csökkenti, hanem segít a transzformátor zajszintjének kordában tartásában is. A magnetostrikció jelensége miatt a mágneses anyagok mérete kismértékben változik a mágnesezés során, ami rezgéseket és zajt okozhat. A laminált szerkezet csökkenti ezeknek a rezgéseknek a terjedését, mivel a lemezek közötti szigetelés csillapítja a mechanikai rezgéseket.

Alakítás és magtípusok: E, I, L, U és toroid

A transzformátorlemezeket a transzformátor magjának kialakításához különböző formákra vágják és alakítják. A leggyakoribb formák:

• E és I lemezek: Ezek a legelterjedtebbek, különösen a hálózati frekvenciás transzformátoroknál. Az E alakú lemezeket az I alakúakkal kombinálva hozzák létre a zárt mágneses áramkört. Egymásba illesztve egy téglalap alakú lyukat hagynak a tekercsek számára. Ezek a lemezek általában egymásba illeszkedő mintázatokban kerülnek vágásra a hulladék minimalizálása érdekében.
• L és U lemezek: Hasonlóan az E és I lemezekhez, ezek is zárt mágneses áramkört képeznek, de más geometriai elrendezésben. Gyakran használják kisebb transzformátorokban vagy speciális alkalmazásokban, ahol a tekercselési mód vagy a rendelkezésre álló hely eltérő formát igényel.
• Toroid magok: Ezek a magok gyűrű alakúak, és folyamatosan hengerelt szalagból készülnek, amelyet szorosan feltekercselnek. A toroid magok előnye, hogy a mágneses fluxus szinte teljesen a mag belsejében marad, minimálisra csökkentve a szórási fluxust és a külső mágneses mezőket. Ezenkívül rendkívül alacsony zajszinttel és kompakt mérettel rendelkeznek. Hátrányuk a bonyolultabb tekercselési folyamat, amely speciális gépeket igényel. A toroid magok különösen alkalmasak nagyfrekvenciás alkalmazásokra, valamint olyan helyekre, ahol a mágneses interferencia minimalizálása kulcsfontosságú.

Az alakítás során a lemezeket precíziós stancolással vagy lézeres vágással készítik el, biztosítva a pontos méreteket és a sorjamentes éleket. A pontosság kritikus, hiszen a legkisebb légrés is jelentősen ronthatja a mag teljesítményét, növelve a mágneses ellenállást és a veszteségeket.

Gyártási technológiák és minőségbiztosítás

A transzformátorlemez gyártása egy komplex folyamat, amely több lépésből áll:

1. Nyersanyag előkészítése: Kiváló minőségű vasércből indulnak ki, amelyet ötvöznek szilíciummal és más elemekkel, majd acélbugává öntenek. A kémiai összetétel precíz ellenőrzése már ebben a fázisban alapvető a végső mágneses tulajdonságok szempontjából.
2. Meleghengerlés: A bugát melegen hengerlik vastagabb lemezekké. Ez a lépés homogenizálja az anyagot és előkészíti a további megmunkálásra.
3. Hideghengerlés: A lemezeket többszörösen hidegen hengerlik a kívánt vastagságra. Ez a lépés kulcsfontosságú a szemcseorientáció kialakításához a GO lemezeknél, ahol a hengerlési irányban alakul ki a preferált kristályszerkezet.
4. Hőkezelés (annealing): A lemezeket magas hőmérsékleten hőkezelik. Ez a folyamat megszünteti a hengerlés során keletkezett belső feszültségeket, javítja a kristályszerkezetet és a mágneses tulajdonságokat. GO lemezeknél itt alakul ki a Goss-textúra, ami a rendkívül jó mágneses tulajdonságok alapja. A hőkezelés során a hőmérséklet, az idő és az atmoszféra (pl. száraz hidrogén, nitrogén) pontos kontrollja elengedhetetlen.
5. Szigetelő bevonat felvitele: A hőkezelt lemezeket egy vékony, elektromosan szigetelő réteggel vonják be, amely ellenáll a hőnek és a mechanikai igénybevételnek. Ezt a bevonatot gyakran kémiai eljárással, például foszfátos vagy szilikátos oldatok alkalmazásával viszik fel, majd magas hőmérsékleten szárítják.
6. Vágás és alakítás: A lemezeket a kívánt méretre és formára vágják (stancolás, lézeres vágás). A vágási technológia megválasztása befolyásolja a vágott élek minőségét és a keletkező mechanikai feszültségeket.
7. Feszültségmentesítés: Egyes esetekben a vágás után további hőkezelésre lehet szükség a belső feszültségek megszüntetésére, amelyek a vágás során keletkeztek, és ronthatnák a mágneses tulajdonságokat. Ez különösen fontos a GO lemezeknél, ahol a vágás jelentősen rontja az élek menti mágneses tulajdonságokat.

A gyártási folyamat minden szakaszában szigorú minőségellenőrzést végeznek. Vizsgálják az anyag kémiai összetételét, a mechanikai tulajdonságokat (pl. szakítószilárdság), a felületi minőséget, a vastagság pontosságát és természetesen a mágneses tulajdonságokat. Különösen fontos a magveszteség mérése, amelyet szabványosított eljárásokkal (pl. Epstein-keret, egylemezes teszter) végeznek. Ezek a mérések alapvetőek a transzformátorlemez osztályba sorolásához és a várható teljesítményének meghatározásához. A modern gyártástechnológiák és a fejlett minőségellenőrzési rendszerek biztosítják, hogy a transzformátorlemezek megfeleljenek a szigorú ipari szabványoknak és az egyre növekvő energiahatékonysági elvárásoknak.

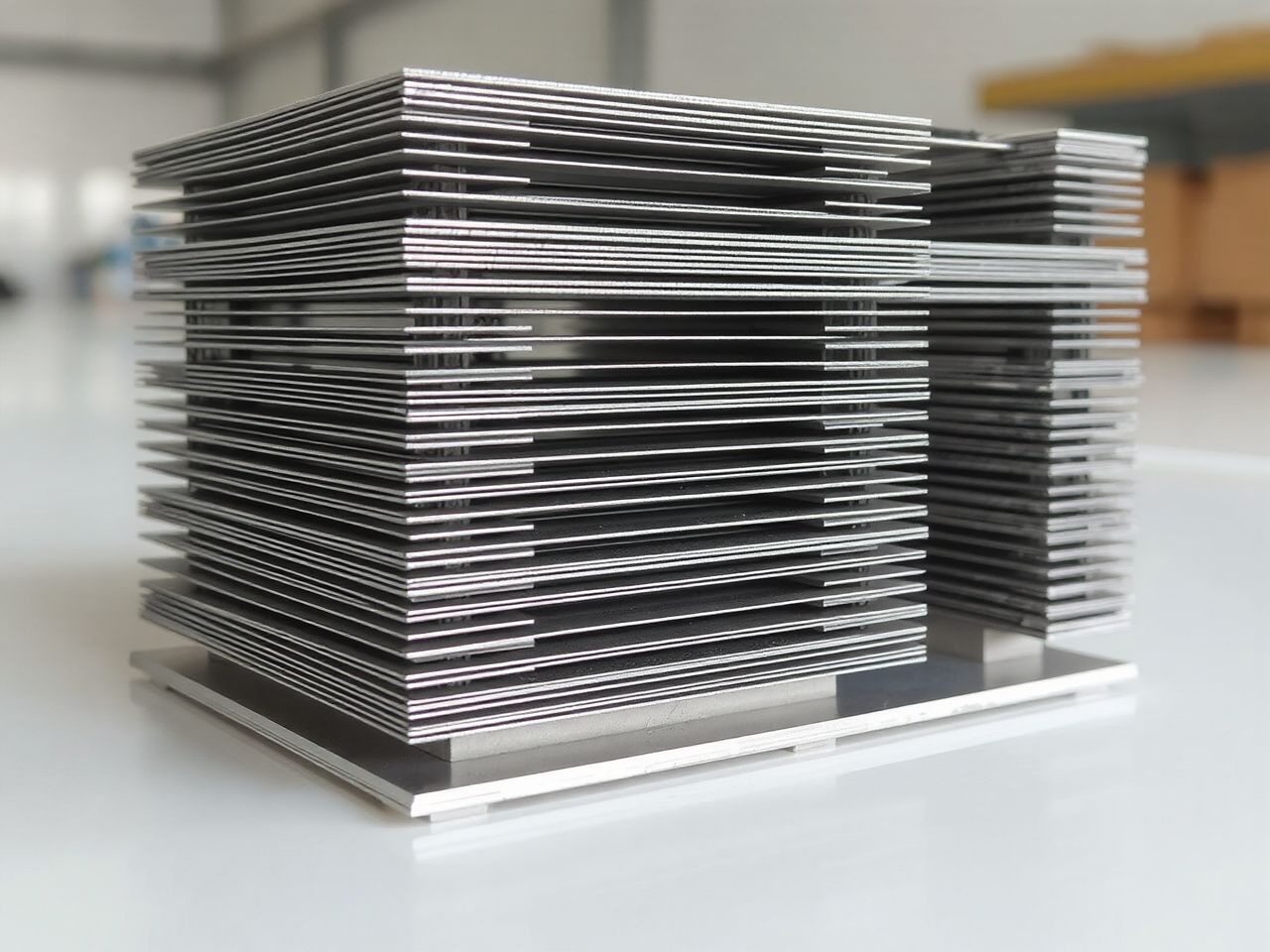

A transzformátorlemez szerepe és jelentősége az energiahatékonyságban

A transzformátorlemez minősége és felépítése közvetlenül befolyásolja a transzformátorok energiahatékonyságát, ami a modern energiarendszerek egyik legfontosabb szempontja. Az energiaveszteségek minimalizálása nem csupán gazdasági, hanem környezetvédelmi szempontból is kritikusan fontos. A transzformátorokban fellépő veszteségeket alapvetően két nagy csoportra oszthatjuk: az üresjárási veszteségekre (vasveszteségek) és a terhelési veszteségekre (rézveszteségek). A transzformátorlemez az üresjárási veszteségekért felelős.

Üresjárási veszteségek (vasveszteségek)

Ezek a veszteségek akkor is fellépnek, ha a transzformátor nincs terhelés alatt, vagyis a szekunder oldalon nincs fogyasztó. Két fő komponensből állnak:

1. Hiszterézis veszteség: Ez a veszteség a mágneses anyag mágnesezési ciklusának során fellépő energiaveszteség. Amikor a váltakozó áram folyamatosan átmágnesezi a magot, a mágneses tartományok újrarendeződnek, és ennek során súrlódási jellegű energiaveszteség keletkezik hő formájában. Minél kisebb a hiszterézis görbe által bezárt terület, annál alacsonyabbak a hiszterézis veszteségek. A modern szilíciumacél ötvözeteknek kifejezetten keskeny hiszterézis görbéjük van, ami jelentősen csökkenti ezeket a veszteségeket.
2. Örvényáram veszteség: A váltakozó mágneses mező a transzformátor vasmagjában elektromos áramokat indukál, amelyek körkörös pályákon áramolnak a lemezeken belül. Ezek az úgynevezett örvényáramok szintén hőt termelnek és energiaveszteséget okoznak. A lemezes felépítés lényege éppen az, hogy ezeket az örvényáramokat minimalizálja: a vékony, szigetelt lemezek megakadályozzák a nagy áramkörök kialakulását, így a veszteségek a lemezvastagság négyzetével csökkennek.

A transzformátorlemez minőségének hatása

A transzformátorlemez anyagának összetétele és gyártási módja kritikus fontosságú az energiahatékonyság szempontjából. A legmodernebb transzformátorokban szilíciumtartalmú acélt használnak, ahol a szilícium hozzáadása növeli az anyag elektromos ellenállását és csökkenti az örvényáram veszteségeket. A szemcseorientált acéllemezek, amelyekben a kristályszerkezet egy meghatározott irányba van orientálva, még jobb mágneses tulajdonságokkal rendelkeznek és tovább csökkentik a hiszterézis veszteségeket.

Az amorf fém ötvözetek használata újabb generációs megoldást jelent, ahol a kristályos szerkezet hiánya még alacsonyabb vasveszteségeket eredményez. Bár ezek az anyagok drágábbak, hosszú távon a jelentős energiamegtakarítás és a környezeti előnyök kompenzálják a magasabb beruházási költségeket.

Gazdasági és környezeti hatások

Egy átlagos elosztóhálózati transzformátor élettartama során az üresjárási veszteségek miatt elveszített energia költsége akár többszöröse is lehet a berendezés beszerzési árának. Mivel ezek a veszteségek folyamatosak, a transzformátor teljes élettartama alatt felhalmozódnak. Egy 100 kVA-es elosztóhálózati transzformátor esetében például az üresjárási veszteség 150-300 W között mozoghat, ami évente 1300-2600 kWh energiaveszteséget jelent.

Globális szinten a transzformátorok vasveszteségei jelentős mértékben hozzájárulnak az elektromos rendszerek összesített veszteségeihez. Az Nemzetközi Energiaügynökség becslései szerint a világ transzformátorainak energiaveszteségei évente több száz terawattórára rúgnak, ami hatalmas CO2 kibocsátással és gazdasági költségekkel jár. A hatékonyabb transzformátorlemezek alkalmazása globálisan jelentős energiamegtakarítást és üvegházhatású gáz kibocsátás csökkenést eredményezhet.

Szabványok és hatékonysági osztályok

A transzformátorok energiahatékonyságát nemzetközi szabványok határozzák meg, amelyek különböző hatékonysági osztályokat definiálnak. Az Európai Unióban az ecodesign irányelvek szigorú követelményeket támasztanak az új transzformátorokkal szemben. Az IEC 60076 szabványcsalád részletesen meghatározza a transzformátorok veszteségi szintjeit, és a gyártóknak igazolniuk kell, hogy termékeik megfelelnek ezeknek a követelményeknek.

A hatékonysági osztályok jellemzően A, B, C vagy hasonló betűjelzésekkel vannak ellátva, ahol az A osztály jelenti a legalacsonyabb veszteségeket. A prémium hatékonyságú transzformátorok akár 30-40 százalékkal is alacsonyabb üresjárási veszteségekkel működhetnek a standard kivitelekhez képest, ami hosszú távon jelentős megtérülést biztosít.

Innovációk és jövőbeli fejlesztések

A transzformátorlemez technológia folyamatosan fejlődik. A nanotechnológia alkalmazása lehetővé teszi még finomabb szemcseméretű anyagok előállítását, amelyek tovább javítják a mágneses tulajdonságokat. A nagy hőmérsékletű szupravezető anyagok kutatása szintén ígéretes irányt jelent, bár ezek gyakorlati alkalmazása még a jövő zenéje.

A 3D nyomtatási technológiák fejlődésével pedig lehetővé válhat teljesen új geometriájú magok gyártása, amelyek optimalizálják a mágneses tér eloszlását és minimalizálják a veszteségeket. Ezek az innovációk a jövőben még hatékonyabb és környezetbarátabb energiaátviteli rendszereket eredményezhetnek.

Karbantartás és üzemeltetés

A transzformátorlemezek állapotának megóvása az élettartam során kulcsfontosságú a tartós energiahatékonyság szempontjából. A mechanikai sérülések, rezgések vagy a szigetelés sérülése jelentősen megnövelheti a veszteségeket. Ezért a rendszeres karbantartás, diagnosztika és a működési paraméterek monitorozása elengedhetetlen.

A modern monitorozó rendszerek valós időben követik a transzformátorok hőmérsékletét, rezgését és egyéb paramétereit, lehetővé téve a problémák korai felismerését és a megelőző karbantartást. Ez nemcsak a hatékonyságot őrzi meg, hanem meghosszabbítja a berendezés élettartamát is.
