Szinkrongép: működése, típusai és alkalmazása az iparban

Vajon el tudnánk képzelni a modern ipart, a háztartásaink energiaellátását, vagy akár a villamos vasutak működését a szinkrongépek nélkül? Ez a kérdés nem csupán elméleti, hanem a mindennapjaink valóságát is áthatja, hiszen a szinkrongépek az elektromos energia termelésének és felhasználásának alapkövei, a villamos hálózatok stabil működésének biztosítékai. Míg sokan talán sosem hallottak róluk, a szinkron generátorok és szinkron motorok csendben, de rendkívül hatékonyan végzik munkájukat, lehetővé téve a civilizáció folyamatos fejlődését és a technológiai innovációt.

A szinkrongép egy olyan villamos gép, amelynek forgórésze pontosan a hálózati frekvenciával szinkronban forog, innen ered a neve. Ez a tulajdonság teszi különlegessé és nélkülözhetetlenné számos alkalmazásban. Képes elektromos energiát mechanikai energiává alakítani (szinkron motor), vagy éppen fordítva, mechanikai energiából elektromos energiát előállítani (szinkron generátor). Az ipari folyamatoktól a megújuló energiaforrások integrálásáig, a szinkrongépek szerepe kulcsfontosságú, és működési elvük megértése elengedhetetlen a modern energetikai rendszerek átlátásához.

A szinkrongép fogalma és alapvető elvei

A szinkrongép lényegében egy váltakozó áramú (AC) villamos gép, amelynek működését a forgó mágneses tér és a gerjesztett forgórész kölcsönhatása határozza meg. Két fő részből áll: az állórészből (stator) és a forgórészből (rotor). Az állórész általában egy háromfázisú tekercseléssel rendelkezik, amelyre a hálózati feszültség kapcsolódik, vagy amelyből a generált feszültséget kivezetik. A forgórész ezzel szemben egy egyenáramú (DC) gerjesztéssel ellátott tekercseléssel rendelkezik, amely állandó mágneses teret hoz létre.

A „szinkron” elnevezés arra utal, hogy a forgórész mechanikai fordulatszáma és az állórészben létrehozott forgó mágneses tér elektromos fordulatszáma azonos. Ezt a sebességet hívjuk szinkron fordulatszámnak, amelyet a hálózati frekvencia és a gép póluspárjainak száma határoz meg. Ez a szoros kapcsolat teszi lehetővé a stabil működést és a precíz szabályozhatóságot, ami elengedhetetlen az energiarendszerekben és a nagy teljesítményű ipari alkalmazásokban.

A szinkrongépek története egészen a 19. század végére nyúlik vissza, amikor a villamos energia széles körű elterjedése szükségessé tette hatékony generátorok és motorok fejlesztését. Nikola Tesla, Charles Proteus Steinmetz és mások munkássága alapozta meg a váltakozó áramú rendszereket, beleértve a szinkrongépeket is. Kezdetben főleg generátorként, azaz áramtermelésre használták őket, majd a technológia fejlődésével a szinkron motorok is egyre nagyobb teret nyertek az ipari hajtások területén.

A szinkrongép működési elve

A szinkrongép működési elve az elektromágneses indukción és a mágneses mezők kölcsönhatásán alapul. Legyen szó generátorról vagy motorról, a két alapvető komponens, az állórész és a forgórész közötti dinamikus kapcsolat a lényeg. Az állórészben elhelyezett tekercsek egy forgó mágneses teret hoznak létre, vagy éppen ebben a forgó mágneses térben indukálódik feszültség. A forgórész egy gerjesztett elektromágnes, amelynek pólusai igyekeznek követni az állórész forgó mágneses terét.

Generátor üzemmódban a forgórészt külső mechanikai erő forgatja (pl. turbina), miközben a gerjesztő tekercsben egyenáram folyik, létrehozva az állandó mágneses pólusokat. Ahogy a forgórész mágneses tere áthalad az állórész tekercsein, feszültséget indukál bennük, és ha a gép terhelve van, áramot is. Ez a feszültség és áram háromfázisú váltakozó áramként jelenik meg a kivezetéseken, amelyet aztán a hálózatba táplálnak. A szinkron fordulatszám biztosítja, hogy a generált váltakozó áram frekvenciája stabil és pontos legyen, összhangban a hálózati frekvenciával.

Motor üzemmódban az állórész tekercseire háromfázisú váltakozó áramot kapcsolnak, ami egy forgó mágneses teret hoz létre. A forgórész gerjesztett mágneses pólusai „belekapaszkodnak” ebbe a forgó térbe, és szinkronban vele forognak. A forgórész és az állórész forgó mágneses terei között létrejövő vonzóerő és taszítóerő adja a forgatónyomatékot, amely a tengelyen mechanikai munkát végez. A gerjesztés mértéke kulcsfontosságú a motor teljesítménytényezőjének és nyomatékának szabályozásában.

A szinkrongép a modern villamosenergia-rendszer szíve, stabil frekvenciát és feszültséget biztosítva, miközben hatékonyan alakítja át az energiát.

A forgó mágneses tér és a gerjesztés szerepe

A forgó mágneses tér az állórész tekercselésének a lelke. Amikor háromfázisú váltakozó áramot vezetünk az állórész tekercseibe, azok egymáshoz képest 120 elektromos fokban eltolt térbeli elhelyezkedésük miatt egy olyan mágneses teret hoznak létre, amely a térben forog. Ennek a térnek a fordulatszáma, az úgynevezett szinkron fordulatszám (n_sz), a hálózati frekvenciától (f) és a póluspárok számától (p) függ a következő képlet szerint: n_sz = (f * 60) / p. Ez a forgó tér az, ami „magával húzza” a forgórészt motor üzemmódban, vagy amiben indukálódik a feszültség generátor üzemmódban.

A gerjesztés pedig a forgórész szerepe. Egyenáramú (DC) áramot vezetnek a forgórész tekercseibe (gerjesztő tekercsek), ami egy állandó mágneses teret hoz létre, fix észak és dél pólusokkal. Ez a gerjesztett mágneses tér a forgórész mechanikai mozgásával együtt forog. A gerjesztő áram nagyságának változtatásával szabályozható a forgórész mágneses terének erőssége. Generátoroknál ez a kimeneti feszültség szabályozására, motoroknál pedig a teljesítménytényező (cos φ) optimalizálására szolgál. A gerjesztés szabályozása létfontosságú a hálózati stabilitás és a hatékony energiaátvitel szempontjából.

A szinkronizálás folyamata: hálózatra kapcsolás

Amikor egy szinkron generátort hálózatra kívánnak kapcsolni, rendkívül fontos a precíz szinkronizálás. Ez a folyamat biztosítja, hogy a generátor által termelt feszültség tökéletesen illeszkedjen a hálózatban lévő feszültséghez, elkerülve ezzel a káros áramlökéseket és a gép, valamint a hálózat károsodását. A szinkronizálás három alapvető feltételének kell megfelelnie:

1. Feszültség azonosság: A generátor kimeneti feszültségének amplitúdója meg kell egyeznie a hálózati feszültség amplitúdójával. Ezt a generátor gerjesztésének szabályozásával érik el.
2. Frekvencia azonosság: A generátor által termelt váltakozó áram frekvenciájának meg kell egyeznie a hálózati frekvenciával. Ezt a generátor meghajtó gépének (pl. turbina) fordulatszámának finomhangolásával szabályozzák.
3. Fázisazonosság: A generátor feszültségének fázisa meg kell egyeznie a hálózati feszültség fázisával. Ez azt jelenti, hogy a feszültséggörbék nullátmeneteinek és csúcsértékeinek pontosan egybe kell esniük.

A szinkronizálást hagyományosan szinkronoszkóppal vagy szinkronlámpákkal végezték, ma már azonban modern automatikus szinkronizáló rendszerek gondoskodnak a gyors és pontos hálózatra kapcsolásról. Amint a három feltétel teljesül, a megszakító záródik, és a generátor bekapcsolódik a hálózatba, megkezdve a teljesítmény szállítását.

A szinkrongépek főbb típusai

A szinkrongépeket alapvetően két fő kategóriába sorolhatjuk a működési módjuk szerint: szinkron generátorok és szinkron motorok. Bár szerkezetileg nagyon hasonlóak, funkciójukban eltérnek, és mindkettőnek megvannak a maga specifikus alváltozatai és alkalmazási területei. A következőkben részletesen bemutatjuk ezeket a típusokat, kitérve a szerkezeti különbségekre és a jellemző felhasználási módokra.

Szinkron generátorok (váltakozó áramú generátorok / alternátorok)

A szinkron generátorok, más néven alternátorok, az elektromos energia termelésének alapvető eszközei világszerte. Feladatuk a mechanikai energia átalakítása elektromos energiává, amelyet aztán a villamos hálózatba táplálnak. A modern erőművekben, legyen szó hő-, atom-, víz- vagy szélerőműről, szinte kivétel nélkül szinkron generátorokat alkalmaznak, rendkívüli megbízhatóságuk és hatékonyságuk miatt.

Működésük lényege, hogy a forgórész gerjesztett mágneses tere áthalad az állórész tekercsein, feszültséget indukálva bennük. A forgórész forgását egy külső primer motor biztosítja, ami lehet gőzturbina, gázturbina, vízturbina vagy szélturbina. A generált váltakozó áram frekvenciája és feszültsége a forgórész fordulatszámától és a gerjesztő áramtól függ, amelyek precíz szabályozásával biztosítják a hálózati paraméterek stabilitását.

Hengeres forgórészű (turbógenerátorok)

A hengeres forgórészű generátorok, közismertebb nevükön turbógenerátorok, nagy sebességű meghajtókhoz, például gőz- vagy gázturbinákhoz tervezett gépek. Ezeket elsősorban hőerőművekben (szén, gáz, olaj) és atomerőművekben alkalmazzák, ahol a turbinák rendkívül magas fordulatszámon működnek (általában 3000 vagy 3600 fordulat/perc, 2 pólusú kivitelben, 50 vagy 60 Hz-es hálózatokhoz). A forgórész karcsú, hengeres alakú, ami lehetővé teszi a nagy centrifugális erők elviselését.

A tekercselés a forgórész felületébe mart hornyokban helyezkedik el, egyenletes légrést biztosítva az állórésszel. Ez a kialakítás minimalizálja a vibrációt és a zajt magas fordulatszámon. A turbógenerátorok rendkívül nagy teljesítményűek lehetnek, akár több száz megawattot is elérhetnek, és kulcsszerepet játszanak a nagy villamosenergia-rendszerek stabil működésében. Hűtésük gyakran komplex, hidrogént vagy vizet használnak a nagy hőtermelés miatt.

Kiálló pólusú (vízgenerátorok)

A kiálló pólusú generátorok, vagy vízgenerátorok, lassú fordulatszámú meghajtókhoz, elsősorban vízturbinákhoz készülnek. A vízerőművekben találkozunk velük, ahol a vízturbina alacsonyabb fordulatszámon (néhány tíz-száz fordulat/perc) forog, de rendkívül nagy nyomatékot ad le. A forgórész pólusai kiállnak a tengelyből, és körülöttük helyezkednek el a gerjesztő tekercsek. Ezek a pólusok adják a gép jellegzetes „kiálló pólusú” megjelenését.

Mivel a fordulatszám alacsony, több póluspárra van szükség a kívánt hálózati frekvencia (50 vagy 60 Hz) eléréséhez. Például egy 50 Hz-es hálózathoz egy 100 fordulat/perces gépen 30 póluspárra van szükség. A vízgenerátorok robusztusak és megbízhatóak, hosszú élettartamúak, és a megújuló energiaforrások egyik legstabilabb forrását jelentik. Gyakran nagy átmérőjűek, hogy a sok pólust el tudják helyezni, és jellemzően léghűtéssel működnek.

Szinkron motorok

A szinkron motorok olyan villamos gépek, amelyek az elektromos energiát precízen szabályozott mechanikai energiává alakítják, állandó fordulatszámon működve. Fő jellemzőjük, hogy a forgórészük pontosan a hálózati frekvenciával szinkronban forog, függetlenül a terheléstől (egy bizonyos határig). Ez a tulajdonság teszi őket ideálissá olyan alkalmazásokhoz, ahol a folyamatos és stabil fordulatszám elengedhetetlen, és ahol a magas hatásfok és a teljesítménytényező javítása is fontos szempont.

A szinkron motorok működési elve megegyezik a szinkron generátorokéval, csak fordított üzemmódban. Az állórészre kapcsolt háromfázisú váltakozó áram forgó mágneses teret hoz létre, amely „magával ragadja” a gerjesztett forgórészt. A forgórész gerjesztő tekercseibe egyenáramot vezetnek, ami állandó mágneses pólusokat hoz létre. A forgórész ezek a pólusok igyekeznek követni az állórész forgó mágneses terét, stabil, szinkron fordulatszámon forogva.

Indítási módszerek

A szinkron motorok indítása különleges kihívást jelent, mivel a forgórésznek el kell érnie a szinkron fordulatszámot, mielőtt „belekapaszkodna” a forgó mágneses térbe. Mivel a forgórésznek nincs eredendő indítónyomatéka (ellentétben az aszinkron motorokkal), speciális indítási módszerekre van szükség:

1. Aszinkron indítás: Ez a leggyakoribb módszer. A forgórész pólusaiba rövidre zárt tekercseket (ún. csillapító vagy indító tekercseket) építenek, amelyek egy ketreces aszinkron motor forgórészéhez hasonlóan működnek. Indításkor a motor aszinkron módon felgyorsul, majd amikor a fordulatszám megközelíti a szinkron sebességet, a gerjesztést bekapcsolják, és a rotor „beleugrik” a szinkron üzembe.
2. Külön segédmotorral: Kisebb szinkron motorokat néha egy kisebb aszinkron vagy egyenáramú segédmotorral gyorsítanak fel a szinkron fordulatszámra, mielőtt a gerjesztést rákapcsolnák.
3. Frekvenciaváltós indítás: A legmodernebb és legrugalmasabb módszer. A frekvenciaváltó lehetővé teszi az állórész frekvenciájának fokozatos növelését a nullától a névleges frekvenciáig, miközben a motor a forgó térrel szinkronban gyorsul. Ez biztosítja a legsimább indítást és a legnagyobb indítónyomatékot, ráadásul a motor fordulatszáma is szabályozhatóvá válik a frekvenciaváltó segítségével.

Teljesítménytényező javítása szinkron motorokkal (szinkron kompenzátor)

A szinkron motorok egyik jelentős előnye, hogy képesek a teljesítménytényező (cos φ) javítására. A motor gerjesztésének változtatásával a szinkron motor működhet induktív, ohmos vagy kapacitív terhelésként a hálózat felé. Ha a motort túlgerjesztik, kapacitív meddőteljesítményt vesz fel a hálózatból, ezzel kompenzálva a hálózatban lévő induktív meddőteljesítményt (amit például aszinkron motorok, transzformátorok termelnek). Ezáltal javul a hálózat teljesítménytényezője, csökkennek a hálózati veszteségek, és nő az átvihető hasznos teljesítmény.

Ezt a képességüket kihasználva a szinkron motorokat néha kifejezetten szinkron kompenzátorként (vagy szinkron kondenzátorként) alkalmazzák. Ebben az esetben a gép mechanikai terhelés nélkül, üresjáratban üzemel, kizárólag a meddőteljesítmény termelésére (vagy fogyasztására) fókuszálva. Ez kulcsfontosságú a nagy ipari fogyasztók és a villamosenergia-hálózatok stabilitásának fenntartásában.

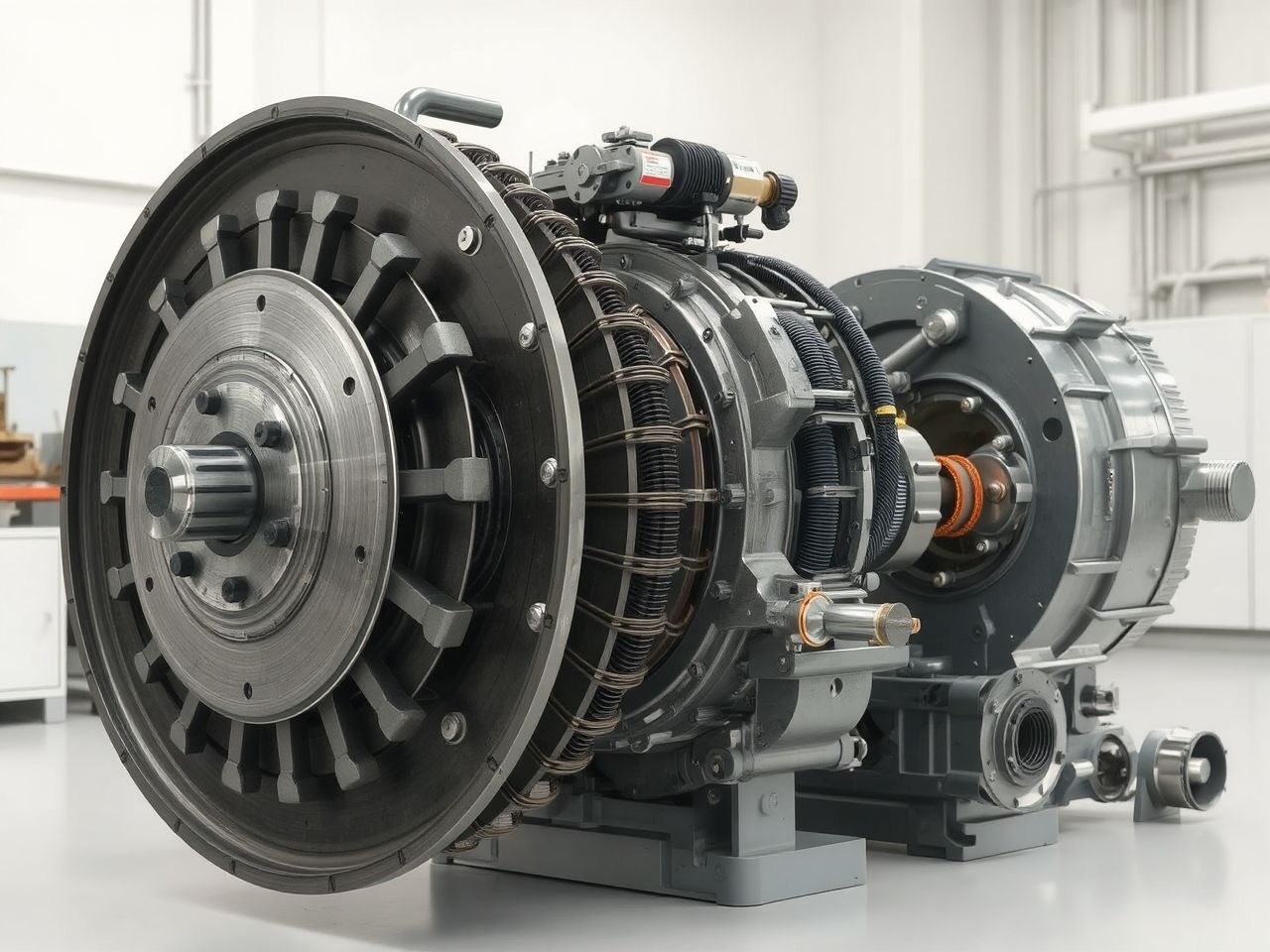

A szinkrongépek szerkezeti felépítése

A szinkrongépek szerkezeti felépítése rendkívül robusztus és precízen megtervezett, hogy ellenálljon a nagy mechanikai és elektromos igénybevételnek, valamint biztosítsa a hosszú élettartamot és a megbízható működést. Bár a konkrét részletek a gép típusától és méretétől függően eltérhetnek, az alapvető komponensek minden szinkrongépben megtalálhatók.

Állórész (stator)

Az állórész a szinkrongép mozdulatlan része, amely a gép vázát, a lemezelt vasmagot és az állórész tekercselését foglalja magában.

• Váz: Erős öntvényből vagy hegesztett acélszerkezetből készül, feladata a gép belső részeinek mechanikai védelme és a mágneses áramkör zárása. A váz biztosítja a gép rögzítését is az alapra.
• Lemezelt vasmag: Vékony, szigetelt dinamólemez-csomagokból áll, amelyek csökkentik az örvényáramú és hiszterézis veszteségeket. A vasmag belső felületén hornyokat alakítanak ki, amelyekbe az állórész tekercselése kerül.
• Állórész tekercselés: Ez általában egy háromfázisú tekercselés, amely rézvezetékekből áll. A tekercsek a vasmag hornyaiba vannak beágyazva, és úgy vannak elrendezve, hogy a hálózati feszültség rákapcsolásakor (motor) vagy a forgórész forgásakor (generátor) forgó mágneses teret hozzanak létre, illetve abban feszültség indukálódjon. A tekercsek szigetelése kritikus fontosságú a gép élettartama és biztonsága szempontjából.
• Hűtés: A nagy teljesítményű gépekben jelentős hő keletkezik az állórész tekercseiben és a vasmagban. Ennek elvezetése érdekében az állórész vázába gyakran hűtőcsatornákat integrálnak, vagy a levegő (esetleg hidrogén, víz) áramlását biztosítják a tekercsek körül.

Forgórész (rotor)

A forgórész a gép mozgó része, amely a tengelyt, a vasmagot és a forgórész tekercselését (gerjesztő tekercseket) tartalmazza.

• Tengely: Erős acélból készült, a forgórész összes komponensét hordozza, és a mechanikai energiát továbbítja (motor) vagy fogadja (generátor) a meghajtó/hajtott géptől.
• Vasmag: A forgórész vasmagja szintén lemezelt szerkezetű lehet, különösen a hengeres forgórészű gépeknél, de a kiálló pólusú gépeknél masszívabb kialakítású.
• Forgórész tekercselés (gerjesztő tekercs): Ezek a tekercsek egyenárammal vannak gerjesztve, és állandó mágneses pólusokat hoznak létre. A tekercsek a pólusok köré vannak feltekercselve (kiálló pólusú) vagy a forgórész felületébe mart hornyokban helyezkednek el (hengeres forgórészű).
• Pólusok kialakítása:
  • Kiálló pólusok: Lassú fordulatszámú gépeknél (pl. vízgenerátorok) alkalmazzák. A pólusok kiemelkednek a forgórész tengelyéből, és a gerjesztő tekercsek körülöttük helyezkednek el. Nagy átmérőjű, de rövid gépeket eredményeznek.
  • Hengeres pólusok: Nagy fordulatszámú gépeknél (pl. turbógenerátorok) alkalmazzák. A forgórész sima, hengeres felületű, és a gerjesztő tekercsek a forgórészbe mart hornyokban vannak elhelyezve. Ez a kialakítás ellenáll a nagy centrifugális erőknek és minimális légellenállást biztosít.
• Csúszógyűrűk és kefék: A forgórész gerjesztő tekercseihez az egyenáramot általában csúszógyűrűkön keresztül juttatják el. Ezek réz- vagy acélgyűrűk, amelyek a tengelyre vannak szerelve, és amelyekkel szénkefék érintkeznek, biztosítva az áramátvitelt a mozgó és álló részek között. Vannak azonban kefe nélküli gerjesztési rendszerek is, ahol egy forgó egyenirányító (diódák) alakítja át a forgórészen indukált váltakozó áramot egyenárammá, elkerülve a kefék karbantartási igényét.

Csapágyazás és hűtési rendszerek

A csapágyazás alapvető fontosságú a forgórész súrlódásmentes és stabil forgásának biztosításához. Nagy teljesítményű szinkrongépeknél általában siklócsapágyakat alkalmaznak, amelyek olajfilmmel biztosítják a minimális súrlódást és a hőelvezetést. A csapágyak rendszeres karbantartása, kenése és ellenőrzése létfontosságú a gép hosszú élettartama szempontjából.

A hűtési rendszerek feladata a gépben keletkező hő elvezetése, amely az elektromos veszteségekből (rézveszteség a tekercsekben, vasveszteség a vasmagban) és a mechanikai súrlódásból (csapágyak, légellenállás) származik. A hűtés típusa a gép méretétől és teljesítményétől függ:

• Léghűtés: Kisebb és közepes teljesítményű gépeknél alkalmazzák. A levegőt ventilátorok keringtetik a gép belsejében és a hűtőcsatornákban.
• Hidrogénhűtés: Nagyteljesítményű turbógenerátoroknál használják. A hidrogén jobb hővezető és kisebb sűrűségű, mint a levegő, így hatékonyabb hűtést és kisebb súrlódási veszteséget biztosít. Zárt rendszerben, nyomás alatt keringetik.
• Vízhűtés: A legnagyobb teljesítményű gépeknél, különösen a tekercselés közvetlen hűtésére alkalmazzák. A tekercsek belsejében üreges vezetékeket alakítanak ki, amelyeken keresztül a desztillált vizet keringtetik. Ez rendkívül hatékony hőelvezetést tesz lehetővé.

A szinkrongép szerkezeti kialakítása a mérnöki precizitás csúcsa, ahol minden alkatrész a maximális hatékonyság és megbízhatóság szolgálatában áll.

A szinkrongépek alkalmazása az iparban és az energiaellátásban

A szinkrongépek az ipar és az energiaellátás számos területén nélkülözhetetlenek, köszönhetően stabil működésüknek, magas hatásfokuknak és szabályozhatóságuknak. Jelentőségük a modern civilizáció működésében aligha túlbecsülhető, hiszen ők termelik az elektromos energia nagy részét, és hajtják a kulcsfontosságú ipari berendezéseket.

Energiatermelés

Az energiatermelés a szinkron generátorok legfontosabb alkalmazási területe. A világ villamosenergia-ellátásának túlnyomó részét ezek a gépek biztosítják, szinte minden típusú erőműben megtalálhatók.

• Hagyományos erőművek (szén, gáz, nukleáris): Ezekben az erőművekben turbógenerátorokat alkalmaznak, amelyek gőz- vagy gázturbinák által meghajtva termelnek elektromos áramot. A turbinák magas fordulatszámát a hengeres forgórészű szinkron generátorok képesek kezelni, óriási mennyiségű energiát juttatva a hálózatba. A modern atomerőművekben található turbógenerátorok akár 1500 MW teljesítményt is elérhetnek egyetlen egységben.
• Megújuló energiaforrások (víz, szél):
  • Vízerőművek: Itt kiálló pólusú vízgenerátorokat használnak, amelyek a vízturbinák alacsonyabb, de nagy nyomatékú forgását alakítják át elektromos energiává. A vízerőművek, a maguk rugalmasságával és szabályozhatóságával, kulcsszerepet játszanak a hálózati stabilitás fenntartásában.
  • Szélerőművek: A modern szélturbinák egyre gyakrabban használnak direkt meghajtású szinkron generátorokat (általában permanens mágneses szinkron generátorokat), amelyek közvetlenül a turbina tengelyéhez kapcsolódnak, így nincs szükség sebességváltóra. Ezek a generátorok frekvenciaváltókon keresztül kapcsolódnak a hálózatra, lehetővé téve a változó szélsebesség melletti optimális energiatermelést.
• Hálózati stabilitás és teljesítménytényező kompenzáció: A szinkron generátorok nem csupán aktív teljesítményt termelnek, hanem képesek meddőteljesítményt is biztosítani vagy felvenni a hálózatból, a gerjesztésük szabályozásával. Ez alapvető fontosságú a hálózati feszültség stabilan tartásához és a teljesítménytényező optimalizálásához, ami csökkenti a veszteségeket és növeli az energiaátvitel hatékonyságát.

Ipari hajtások

A szinkron motorok kiválóan alkalmasak nagy teljesítményű ipari hajtásokhoz, ahol a folyamatos, pontos fordulatszám és a magas hatásfok kritikus fontosságú.

• Nagy teljesítményű kompresszorok, szivattyúk, ventilátorok: Ezek a berendezések gyakran igényelnek állandó fordulatszámot és nagy indítónyomatékot, amit a szinkron motorok hatékonyan biztosítanak. Az olaj- és gáziparban, vegyiparban, valamint a vízkezelésben széles körben alkalmazzák őket.
• Malmok, hengerművek: Az acéliparban, cementgyártásban és más nehézipari ágazatokban a nagyméretű malmok és hengerművek hajtására is szinkron motorokat használnak. Itt a megbízhatóság és a nagy nyomaték a fő szempont.
• Precíz fordulatszám-szabályozást igénylő alkalmazások: A modern frekvenciaváltós szinkron motor hajtások lehetővé teszik a fordulatszám rendkívül pontos szabályozását, ami elengedhetetlen például a textiliparban (szövőgépek), a papíriparban (papírgyártó gépek) vagy a műanyagfeldolgozásban.

Egyéb speciális alkalmazások

• Szinkron kompenzátorok: Ahogy korábban említettük, a szinkron gépeket mechanikai terhelés nélkül, kizárólag a meddőteljesítmény termelésére vagy fogyasztására is használják a hálózat teljesítménytényezőjének javítása és a feszültségstabilizálás érdekében. Ez különösen fontos a nagy távolságú energiaátviteli rendszerekben és a nagy ipari komplexumokban.
• Tengeri meghajtó rendszerek: Néhány modern hajó, különösen a jégtörők és a nagy óceánjárók, elektromos meghajtással rendelkezik, ahol szinkron motorok hajtják a hajócsavarokat. Ez nagyobb rugalmasságot, jobb manőverezhetőséget és gyakran jobb üzemanyag-hatékonyságot biztosít.
• Katonai alkalmazások: A szinkrongépeket a haditengerészetben, például repülőgép-hordozók katapultrendszereiben és tengeralattjárók meghajtásában is alkalmazzák, ahol a nagy teljesítmény, a megbízhatóság és a precíz irányíthatóság kulcsfontosságú.

Karbantartás, hibák és diagnosztika

A szinkrongépek, mint minden komplex műszaki berendezés, rendszeres karbantartást igényelnek a megbízható és hosszú távú működés érdekében. A gondos odafigyelés és a proaktív hibaelhárítás jelentősen hozzájárul a berendezések élettartamának növeléséhez és a váratlan leállások minimalizálásához, amelyek súlyos gazdasági következményekkel járhatnak az iparban és az energiaellátásban.

Rendszeres karbantartási feladatok

A szinkrongépek karbantartása átfogó tevékenységet jelent, amely magában foglalja az elektromos, mechanikai és hűtési rendszerek ellenőrzését. A kulcsfontosságú feladatok közé tartozik:

• Csapágyak ellenőrzése és kenése: A csapágyak a forgórész támasztékai, ezért rendszeres ellenőrzésük, kenésük (olajszint, olajminőség) és szükség esetén cseréjük alapvető. A csapágyhibák a leggyakoribb mechanikai meghibásodások közé tartoznak.
• Hűtőrendszer tisztítása és ellenőrzése: A léghűtéses rendszerekben a szűrők tisztítása, a hűtőcsatornák átjárhatóságának biztosítása elengedhetetlen. Hidrogén- vagy vízhűtéses rendszereknél a hűtőközeg minőségének, nyomásának és szivárgásmentességének ellenőrzése kiemelten fontos.
• Elektromos csatlakozások és tekercsek ellenőrzése: A csatlakozások meghúzásának, a szigetelések állapotának, valamint a tekercsek épségének vizuális és műszeres ellenőrzése (pl. szigetelési ellenállás mérés) segít megelőzni a zárlatokat és a földzárlatokat.
• Kefék és csúszógyűrűk ellenőrzése (ha vannak): A kefék kopásának, a csúszógyűrűk felületének tisztaságának és kopásának rendszeres ellenőrzése kulcsfontosságú a gerjesztési rendszer hibátlan működéséhez. A kefék cseréje a megadott kopási határok elérésekor szükséges.
• Vibráció és zajszint monitorozása: A gép működése közbeni rendellenes vibráció vagy zaj mechanikai problémákra utalhat, mint például kiegyensúlyozatlanság, csapágyhiba vagy tekercsmozgás.

Gyakori hibajelenségek

A szinkrongépek meghibásodásai sokfélék lehetnek, de bizonyos típusok gyakrabban fordulnak elő:

• Tekercselés hibái: Ez lehet a szigetelés öregedése miatti átütés, tekercsek közötti zárlat, földzárlat vagy a tekercsek mechanikai sérülése. Ezek a hibák gyakran túlmelegedéshez, füsthöz és a gép leállásához vezetnek.
• Csapágyhibák: A kenés hiánya, szennyeződés vagy a túlzott terhelés miatt a csapágyak túlmelegedhetnek, berághatnak, ami súlyos esetben a forgórész és az állórész összeérését okozhatja.
• Gerjesztési problémák: A gerjesztő áramkör hibája (pl. szakadás, zárlat), a kefék vagy csúszógyűrűk meghibásodása, illetve a gerjesztő generátor vagy egyenirányító hibája a gép működésképtelenségét okozhatja, vagy befolyásolhatja a kimeneti feszültséget/teljesítménytényezőt.
• Rotor kiegyensúlyozatlanság: A forgórész egyenetlen súlyeloszlása erős vibrációt okozhat, ami károsíthatja a csapágyakat és a gép szerkezetét.
• Hűtési rendszer hibái: A nem megfelelő hűtés túlmelegedéshez vezet, ami felgyorsítja a szigetelések öregedését és növeli a tekercsmeghibásodások kockázatát.

Diagnosztikai módszerek

A diagnosztikai módszerek célja a hibák azonosítása még azelőtt, hogy azok kritikus meghibásodáshoz vezetnének. A modern technológia számos eszközt kínál ehhez:

• Rezgésanalízis: A gép különböző pontjain elhelyezett szenzorok mérik a vibrációt. A rezgésminták elemzésével következtetni lehet a csapágyak állapotára, a forgórész kiegyensúlyozottságára vagy más mechanikai problémákra.
• Termográfia (hőkamerás vizsgálat): A hőkamerák segítségével azonosíthatók a túlmelegedett pontok a gép felületén vagy belsejében, amelyek elektromos (pl. rossz kontaktus, túláram) vagy mechanikai (pl. súrlódás) hibákra utalhatnak.
• Olajanalízis: A csapágyak kenőolajának rendszeres elemzése információt adhat az olaj állapotáról (szennyeződés, öregedés) és a csapágyak kopásáról (fémrészecskék jelenléte).
• Elektromos tesztek: Ezek magukban foglalják a szigetelési ellenállás mérését, a polarizációs index (PI) mérését, a parciális kisülések vizsgálatát, valamint a tekercselés integritásának egyéb tesztjeit, amelyek a szigetelés állapotáról adnak képet.
• Online monitorozó rendszerek: A modern gépeket gyakran felszerelik olyan szenzorokkal, amelyek folyamatosan mérik a hőmérsékletet, rezgést, áramot, feszültséget és más paramétereket. Ezek az adatok valós időben elemzésre kerülnek, és figyelmeztetést küldenek rendellenesség esetén, lehetővé téve a prediktív karbantartást.

A megelőző karbantartás, amely a rendszeres ellenőrzésekre és a potenciális hibák korai felismerésére fókuszál, sokkal költséghatékonyabb, mint a meghibásodás utáni javítás. Segít elkerülni a drága leállásokat, a termeléskiesést és a berendezések súlyosabb károsodását, ezáltal biztosítva a szinkrongépek hosszú és gazdaságos üzemét.

Jövőbeli trendek és innovációk

A szinkrongépek technológiája folyamatosan fejlődik, ahogy az energetikai és ipari igények változnak. A jövőbeli trendek középpontjában a hatékonyság növelése, az intelligens vezérlés, az új anyagok alkalmazása és a megújuló energiaforrásokhoz való még jobb alkalmazkodás áll. Ezek az innovációk biztosítják, hogy a szinkrongépek továbbra is az ipar és az energiaellátás alapkövei maradjanak.

Anyagfejlesztés

Az új anyagok kutatása és fejlesztése kulcsfontosságú a szinkrongépek teljesítményének és hatékonyságának javításában.

• Szupravezetők: A szupravezető tekercsek alkalmazása jelentősen csökkentheti az elektromos ellenállást és ezzel a rézveszteségeket, ami rendkívül magas hatásfokú gépeket eredményezhet. Bár a technológia még viszonylag drága és komplex (folyékony hélium vagy nitrogén hűtést igényel), a jövőben áttörést hozhat a nagyméretű generátorok és motorok terén.
• Új mágneses anyagok: A jobb mágneses tulajdonságokkal rendelkező vasmaganyagok és állandó mágnesek (pl. ritkaföldfém mágnesek) lehetővé teszik kisebb, könnyebb és hatékonyabb gépek tervezését, különösen a permanens mágneses szinkron motorok (PMSM) esetében.
• Fejlettebb szigetelőanyagok: A magasabb hőmérsékletet és nagyobb elektromos igénybevételt elviselő szigetelőanyagok hozzájárulnak a gépek élettartamának növeléséhez és a megbízhatóság javításához.

Hatékonyság növelése

Az energiahatékonyság egyre fontosabb szemponttá válik a globális energiapolitikában. A szinkrongépek már most is rendkívül hatékonyak, de a kutatók folyamatosan keresik a további optimalizálási lehetőségeket:

• Veszteségek minimalizálása: A súrlódási, vas- és rézveszteségek további csökkentése kifinomultabb tervezéssel, jobb anyagokkal és optimalizált hűtési rendszerekkel.
• Teljesítménytényező optimalizálása: A gépek tervezése és vezérlése egyre inkább arra irányul, hogy a lehető legjobb teljesítménytényezővel üzemeljenek, minimalizálva a meddőteljesítményt és a hálózati veszteségeket.

Intelligens vezérlési rendszerek és digitális iker technológia

A digitális technológiák és az ipar 4.0 elterjedése forradalmasítja a szinkrongépek üzemeltetését és karbantartását.

• Intelligens vezérlési rendszerek: A fejlett algoritmusok és mesterséges intelligencia (AI) alapú vezérlők lehetővé teszik a gépek optimális működését változó terhelési és hálózati körülmények között. Képesek valós időben reagálni a változásokra, maximalizálni a hatékonyságot és minimalizálni a stresszt a gépen.
• Digitális iker technológia: A fizikai gép digitális másának létrehozása lehetővé teszi a gép viselkedésének szimulálását, a potenciális hibák előrejelzését és a karbantartási stratégiák optimalizálását. Ez a technológia kulcsfontosságú a prediktív karbantartás és az üzemeltetési rugalmasság szempontjából.
• Szenzorhálózatok és adatgyűjtés: A gépekbe integrált, kiterjedt szenzorhálózatok folyamatosan gyűjtik az adatokat a hőmérsékletről, rezgésről, áramokról, feszültségekről, amelyek alapján pontosabb diagnózisok és előrejelzések készíthetők.

A megújuló energiaforrásokhoz való alkalmazkodás

A megújuló energiaforrások (szél, nap) térnyerése új kihívásokat és lehetőségeket teremt a szinkrongépek számára.

• Grid-tied inverters (hálózatra kapcsolt inverterek): A szélerőművekben és naperőművekben használt generátorok (gyakran permanens mágneses szinkron generátorok) a termelt egyenetlen áramot invertereken keresztül alakítják át a hálózathoz illeszkedő váltakozó árammá. Az inverterek és a generátorok közötti koordináció optimalizálása kulcsfontosságú.
• Okos hálózatok (Smart Grids): Az okos hálózatokban a szinkrongépek képesek lesznek interaktívan kommunikálni a hálózattal, dinamikusan szabályozva a teljesítményüket és a meddőteljesítmény-termelésüket a hálózati igények szerint. Ez hozzájárul a hálózat stabilitásának és rugalmasságának növeléséhez, különösen a változékony megújuló energiaforrások integrálásakor.
• Rugalmasság és gyors reagálás: A jövő erőműveinek, beleértve a szinkron generátorokat is, képesnek kell lenniük a gyorsabb fel- és leszabályozásra, hogy ellensúlyozni tudják a megújuló energiaforrások ingadozásait.

A szinkrongépek a jövőben is alapvető szerepet fognak játszani az energiarendszerekben, de működésük egyre intelligensebbé, hatékonyabbá és rugalmasabbá válik. Az innovációk, mint az anyagfejlesztés, a digitális iker technológia és az okos hálózatokba való integráció, biztosítják, hogy ezek a robusztus gépek továbbra is a modern ipar és a mindennapi élet nélkülözhetetlen elemei maradjanak, hozzájárulva egy fenntarthatóbb és megbízhatóbb energiaellátáshoz.

A szinkrongépek, a maguk komplex működési elvével, sokszínű típusaival és széles körű ipari alkalmazásaival, a modern technológia és mérnöki tudomány sarokkövei. Az energiatermeléstől a nagy teljesítményű ipari hajtásokig, jelenlétük elengedhetetlen a civilizáció folyamatos működéséhez. Ahogy a világ az energiahatékonyság és a megújuló energiaforrások felé fordul, a szinkrongépek technológiája tovább fejlődik, új anyagokkal, intelligens vezérléssel és az okos hálózatokba való integrációval válaszolva a jövő kihívásaira. Ezek a megbízható és hatékony gépek továbbra is alapvető szereplői maradnak a globális energiaellátásnak és az ipari fejlődésnek, biztosítva a stabil és fenntartható jövőt.
