Kardántengely: működése, felépítése és alkalmazása

A modern gépészet egyik legfontosabb, mégis gyakran észrevétlen eleme a kardántengely, amely a nyomatékátvitel alapvető feladatát látja el olyan helyzetekben, ahol a hajtó és hajtott tengelyek nem esnek egy vonalba, vagy mozgás közben változik a szögük egymáshoz képest. Gondoljunk csak egy hátsókerék-hajtású autóra, ahol a motor és a sebességváltó a karosszéria elejében helyezkedik el, míg a differenciálmű a hátsó tengelyre van rögzítve. Ahogy a jármű halad, a felfüggesztés rugózása miatt a hátsó tengely folyamatosan mozog fel és le, így a differenciálmű és a sebességváltó kimeneti tengelye közötti szög állandóan változik. Ilyen körülmények között egy merev tengely egyszerűen nem lenne képes a folyamatos, megbízható erőátvitelre. Itt lép színre a kardántengely, amely rugalmasan alkalmazkodik ezekhez a dinamikus változásokhoz, biztosítva a zavartalan működést.

A kardántengely tehát nem csupán egy forgó rúd; egy komplex mérnöki megoldás, amely számos iparágban nélkülözhetetlen, a gépjárműipartól kezdve a mezőgazdasági gépeken át egészen a nehézipari berendezésekig. Létjogosultságát az adja, hogy képes áthidalni a hajtó és hajtott egységek közötti távolságot és szögeltérést, miközben a lehető legkisebb veszteséggel továbbítja a forgatónyomatékot. Ez a képesség teszi lehetővé a motorerő hatékony eljuttatását a meghajtott kerekekhez vagy munkagépekhez, biztosítva a gépek mozgását és funkcióinak ellátását.

Ahhoz, hogy megértsük a kardántengely jelentőségét és működését, mélyebbre kell ásnunk a mechanikai elveiben, felépítésében és a különböző alkalmazási területek sajátosságaiban. Ez a cikk részletesen bemutatja ezt a sokoldalú alkatrészt, feltárva titkait a tervezéstől a karbantartásig, és rávilágítva arra, miért is tekinthető a modern technika egyik alappillérének.

Miért van szükség kardántengelyre? A szögeltérés kihívása

A mechanikai rendszerekben gyakori probléma, hogy a forgatónyomatékot két, egymással nem egy vonalban lévő, vagy egymáshoz képest mozgó tengely között kell átvinni. Ha a tengelyek párhuzamosak és közel vannak egymáshoz, egyszerű fogaskerék-áttételek vagy lánchajtások is elegendőek lehetnek. Azonban amint a tengelyek szöget zárnak be egymással, vagy a távolságuk, illetve relatív pozíciójuk dinamikusan változik, a helyzet bonyolultabbá válik.

Képzeljük el egy jármű hajtásláncát. A motor és a sebességváltó fixen rögzül a karosszériához, de a meghajtott tengely (például a hátsó tengely) a felfüggesztés rugózása miatt folyamatosan fel-le mozog. Ez azt jelenti, hogy a sebességváltó kimeneti tengelye és a differenciálmű bemeneti tengelye közötti szög állandóan változik. Egy merev tengely ilyen körülmények között azonnal eltörne, vagy óriási feszültségeket generálna a csatlakozó alkatrészekben, ami gyors kopáshoz és meghibásodáshoz vezetne.

A kardántengely, más néven hajtótengely vagy univerzális tengely, pontosan ezt a problémát oldja meg. Kialakítása lehetővé teszi, hogy a nyomatékot hatékonyan és megbízhatóan továbbítsa még akkor is, ha a hajtó és hajtott tengelyek nem egytengelyűek, vagy ha a szögük dinamikusan változik. Ez a flexibilitás kulcsfontosságú számos gépészeti alkalmazásban, ahol a mozgás, a vibráció vagy a tervezési kényszerek szögeltérést eredményeznek.

„A kardántengely nem csupán egy alkatrész, hanem egy elegáns mérnöki megoldás, amely a mozgás szabadságát adja a merev mechanikai rendszereknek, lehetővé téve a nyomatékátvitelt a legváltozatosabb szögeltérések mellett is.”

Enélkül a technológia nélkül számos modern jármű és gép működése elképzelhetetlen lenne. A kardántengely teszi lehetővé, hogy a motor ereje eljusson a meghajtott kerekekhez, függetlenül attól, hogy az autó éppen egyenetlen útfelületen halad, vagy nagy sebességgel kanyarodik. Hasonlóképpen, egy mezőgazdasági gép TLT (teljesítmény leadó tengely) hajtása is kardántengelyen keresztül történik, biztosítva, hogy a traktor motorja által termelt energia eljusson a vontatott munkagépekhez, mint például egy bálázóhoz vagy egy permetezőhöz.

A kihívás tehát a szögeltérés kezelése, anélkül, hogy a nyomatékátvitel hatékonysága csökkenne, vagy jelentős kopás lépne fel. A kardántengely ezt a feladatot az univerzális csuklók beépítésével látja el, amelyek rugalmas kapcsolatot biztosítanak a tengelyek között, lehetővé téve a szögváltozást és a hosszirányú elmozdulást is.

A kardántengely működési elve: nyomatékátvitel változó szögek mellett

A kardántengely működésének alapja az univerzális csukló, más néven keresztcsukló vagy Hooke-csukló. Ezt az innovatív szerkezetet Robert Hooke írta le a 17. században, és azóta is a kardántengelyek gerincét képezi. A Hooke-csukló lényege, hogy két, egymáshoz képest szöget bezáró tengely között képes forgatónyomatékot átvinni.

A Hooke-csukló mechanikája és a szögsebesség-ingadozás

Egyetlen Hooke-csukló két villából és egy kereszt alakú elemből áll. A villák a hajtó és hajtott tengelyekre vannak rögzítve, a kereszt pedig a villák furataiba illeszkedő csapokon keresztül köti össze őket. Ez a konstrukció biztosítja, hogy a hajtó tengely forgása átadódjon a hajtott tengelynek, miközben a két tengely szöget zárhat be egymással.

Azonban van egy fontos tulajdonsága az egyetlen Hooke-csuklónak: a szögsebesség-ingadozás. Ha a hajtó és hajtott tengelyek szöget zárnak be egymással (azaz nem egytengelyűek), akkor a hajtó tengely egyenletes forgássebessége nem eredményez egyenletes forgássebességet a hajtott tengelyen. A hajtott tengely szögsebessége ciklikusan gyorsul és lassul minden fordulaton belül, kétszer gyorsul fel és kétszer lassul le.

Ennek oka, hogy a csukló geometriája miatt a hajtó tengely egyenletes forgása során a hajtott tengelynek nagyobb utat kell megtennie egy adott idő alatt, amikor a csukló elemei a szögeltérés síkjában vannak, és kevesebbet, amikor arra merőlegesen állnak. Ez a jelenség vibrációt, zajt és extra terhelést okozhat a hajtásláncban, különösen nagy fordulatszámon és nagy szögeltérés esetén.

A fázishelyes beállítás és a dupla kardáncsukló

A szögsebesség-ingadozás kiküszöbölésére vagy legalábbis minimalizálására a kardántengelyeket általában két Hooke-csuklóval szerelik fel, amelyek egy közbenső tengelyt fognak közre. A kulcs a fázishelyes beállítás. Ez azt jelenti, hogy a hajtó tengelyen lévő első csukló villája és a hajtott tengelyen lévő második csukló villája azonos fázisban van, azaz azonos szögben állnak egymáshoz képest (általában párhuzamosan).

Ha a két csukló megfelelően van fázisban, és a közbenső tengely mindkét végén azonos szögeltérés van, akkor az első csukló által okozott szögsebesség-ingadozást a második csukló pontosan kompenzálja. Az eredmény egy olyan hajtott tengely, amely egyenletes szögsebességgel forog, feltéve, hogy a hajtó tengely is egyenletesen forog.

Ez az elrendezés a leggyakoribb a gépjárművekben és sok ipari alkalmazásban. A dupla kardáncsukló egy olyan speciális konstrukció, amely két Hooke-csuklót integrál egyetlen egységbe, egy közbenső villával összekötve. Ez a megoldás különösen nagy szögeltérések esetén ideális, mivel lehetővé teszi, hogy a hajtott tengely közel állandó szögsebességgel forogjon, még akkor is, ha a bemeneti és kimeneti tengelyek között jelentős a szögkülönbség.

Állandó sebességű (CV) csuklók: a szögsebesség-ingadozás elkerülése

Bár a két Hooke-csuklós rendszer hatékonyan kezeli a szögsebesség-ingadozást, bizonyos alkalmazásokban, különösen nagy szögeltérések és magas fordulatszámok esetén, szükség van egy még kifinomultabb megoldásra. Erre szolgálnak az állandó sebességű (CV) csuklók, amelyek a nevükből adódóan képesek a nyomatékot állandó szögsebességgel átvinni, függetlenül a tengelyek közötti szögtől (egy bizonyos határon belül).

A legelterjedtebb CV csuklótípusok a Rzeppa-csukló és a tripód-csukló. Ezek a csuklók bonyolultabb belső geometriával rendelkeznek, mint a Hooke-csuklók, több golyóval vagy hengeres elemmel, amelyek speciális pályákon futnak. A konstrukciójuk biztosítja, hogy a hajtó és hajtott tengelyek forgási sebessége mindig azonos legyen, függetlenül a csukló szögétől.

A CV csuklókat elsősorban elsőkerék-hajtású autók féltengelyeiben használják, ahol a kerék kormányzás és rugózás miatt folyamatosan nagy szögeltéréseknek van kitéve. Hátulkerék-hajtású járművekben, ahol a kardántengely a sebességváltó és a differenciálmű között van, gyakran alkalmaznak Hooke-csuklókat, de a modern, nagy teljesítményű autókban és az összkerékhajtású rendszerekben a CV csuklók egyre inkább teret nyernek a simább működés és a nagyobb szögeltérés-tűrés miatt.

„A CV csuklók forradalmasították a hajtáslánc-tervezést, lehetővé téve a motorerő zökkenőmentes átadását még extrém kormányszögek és rugózási mozgások mellett is, megszüntetve a szögsebesség-ingadozás okozta vibrációt.”

A kardántengely működési elve tehát a szögeltérés áthidalására és a nyomatékátvitelre épül, a Hooke-csuklók és a CV csuklók különféle variációinak felhasználásával, mindig az adott alkalmazás specifikus igényeihez igazodva. A megfelelő típus kiválasztása és a precíz beállítás kulcsfontosságú a hosszú élettartam és a megbízható működés szempontjából.

A kardántengely felépítése: főbb alkatrészek és funkciójuk

Egy tipikus kardántengely több kulcsfontosságú alkatrészből áll, amelyek mindegyike alapvető szerepet játszik a működésben. Ezek az alkatrészek szinergikusan működve biztosítják a nyomaték hatékony átvitelét, miközben alkalmazkodnak a szögeltérésekhez és a hosszirányú mozgásokhoz.

A tengelycső: anyaga és kialakítása

A kardántengely központi eleme a tengelycső, amely a két univerzális csuklót köti össze. Ez általában egy acélból vagy könnyűfémből (például alumíniumötvözetből) készült, üreges cső. Az üreges kialakítás nem véletlen: ugyanolyan torziós merevség mellett lényegesen könnyebb, mint egy tömör tengely, ami csökkenti a forgó tömeget és a tehetetlenségi nyomatékot. Ez különösen fontos a járművek üzemanyag-fogyasztása és a gyorsulási képessége szempontjából.

A tengelycső anyagának kiválasztása a várható terheléstől, a fordulatszámtól és a költségektől függ. Nagy teljesítményű alkalmazásokban, ahol a vibráció minimalizálása és a súlycsökkentés kiemelt fontosságú, kompozit anyagokból (például szénszálas erősítésű műanyagokból) készült tengelycsövek is előfordulnak. A cső hossza és átmérője a gépjármű vagy ipari berendezés specifikus igényeihez igazodik.

Az univerzális csuklók: a mozgás szíve

Az univerzális csuklók (U-csuklók) a kardántengely legfontosabb elemei, amelyek lehetővé teszik a szögeltérések kezelését. Ahogy korábban említettük, többféle típus létezik:

• Keresztcsukló (Hooke-csukló): A legelterjedtebb típus, amely két villából és egy kereszt alakú elemből áll. A keresztcsukló csapágyazott csapokon keresztül köti össze a villákat. Egyszerű, robusztus és költséghatékony, de szögeltérés esetén szögsebesség-ingadozást okoz.
• Dupla kardáncsukló: Két keresztcsuklót integrál egy egységbe, egy közbenső villával összekötve. Ez a konstrukció hatékonyabban kezeli a nagyobb szögeltéréseket és csökkenti a szögsebesség-ingadozást, mivel a két csukló kiegyenlíti egymás hatásait.
• Állandó sebességű (CV) csuklók: Ide tartoznak a Rzeppa- és tripód-csuklók. Ezek a csuklók bonyolultabb belső szerkezettel rendelkeznek (golyók vagy hengeres elemek speciális pályákon), és képesek a nyomatékot állandó szögsebességgel átvinni, függetlenül a tengelyek közötti szögtől. Jellemzően elsőkerék-hajtású autók féltengelyeiben, valamint modern összkerékhajtású rendszerekben és nagy teljesítményű járművek kardántengelyeiben találhatók.

Minden csuklótípusban a csapágyak rendkívül fontosak. Általában tűgörgős csapágyakat használnak, amelyek nagy terhelést képesek elviselni és alacsony súrlódás mellett működnek. Ezeket a csapágyakat zárt házban helyezik el, és kenőanyaggal (általában zsírral) látják el, hogy biztosítsák a hosszú élettartamot és a megbízható működést.

A csúszóhüvely és a bordástengely: hosszirányú kompenzáció

A gépjárművekben, ahol a felfüggesztés rugózása miatt a sebességváltó és a differenciálmű közötti távolság dinamikusan változhat, szükség van a hosszirányú elmozdulás kompenzálására. Erre szolgál a csúszóhüvely és a hozzá tartozó bordástengely.

A kardántengely egyik végén található bordástengely (spline shaft) egy bordázott furatú hüvelybe (slip yoke) illeszkedik, amely lehetővé teszi a tengely hosszirányú mozgását. Ez a mechanizmus biztosítja, hogy a tengely hossza rugalmasan változzon, anélkül, hogy a nyomatékátvitel megszakadna vagy feszültségek keletkeznének. A csúszóhüvely és a bordástengely felületei gyakran speciális bevonattal vannak ellátva a súrlódás csökkentése és a kopásállóság növelése érdekében, és rendszeres kenést igényelnek.

A csatlakozó karimák és villák

A kardántengely mindkét végén csatlakozó karimák vagy villák (yokes) találhatók, amelyek a tengelyt a hajtó (pl. sebességváltó kimeneti tengelye) és a hajtott (pl. differenciálmű bemeneti tengelye) egységekhez rögzítik. Ezek az alkatrészek biztosítják a stabil és erős kapcsolatot, és úgy vannak kialakítva, hogy a forgatónyomatékot biztonságosan átadják.

A karimák általában csavarokkal rögzülnek a csatlakozó egységekhez, míg a villák az univerzális csuklók részeiként illeszkednek. A rögzítési pontok precíz megmunkálása és a megfelelő meghúzási nyomaték betartása kritikus fontosságú a vibráció elkerülése és a biztonságos működés érdekében.

A támasztócsapágyak és a tömítések

Hosszabb kardántengelyek, különösen a többrészes kialakításúak, közbenső támasztócsapágyakat igényelnek. Ezek a csapágyak általában golyós- vagy görgőscsapágyak, amelyek a kardántengelyt alátámasztják, megakadályozzák annak lehajlását és a kritikus fordulatszám okozta rezonanciát. A támasztócsapágyak gyakran gumiból készült tartóba vannak ágyazva, amely elnyeli a vibrációkat és a zajt, továbbá kompenzálja a kismértékű beállítási hibákat.

A tömítések elengedhetetlenek az univerzális csuklók és a csúszóhüvely védelmében. Megakadályozzák a szennyeződések (por, víz, sár) bejutását a csapágyakba és a kenőanyag kiszökését. A gumi harmonikatömítések (gumiharangok) a CV csuklóknál különösen fontosak, mivel rugalmasan követik a csukló mozgását, miközben hermetikusan zárnak. A tömítések épsége alapvető fontosságú a kardántengely hosszú élettartama szempontjából, mivel egy sérült tömítés gyors kopáshoz és meghibásodáshoz vezethet.

Dinamikus kiegyensúlyozás

A kardántengelyek, különösen a nagy fordulatszámon működőek, dinamikus kiegyensúlyozást igényelnek. Ez azt jelenti, hogy a tengelyt forgatják, és speciális berendezésekkel mérik az esetleges tömegeloszlási egyenetlenségeket. Ahol tömegtöbblet van, ott anyagot távolítanak el, vagy súlyokat hegesztenek a tengelyre, hogy a tömegeloszlás egyenletes legyen. Egy rosszul kiegyensúlyozott kardántengely erős vibrációt, zajt és idő előtti csapágykopást okozhat, ami súlyos károkhoz vezethet a hajtásláncban.

A kardántengely tehát egy összetett rendszer, ahol minden alkatrész gondos tervezést és precíz gyártást igényel. A megfelelő anyagválasztás, a pontos illesztések és a rendszeres karbantartás kulcsfontosságú a megbízható és hosszú élettartamú működéshez.

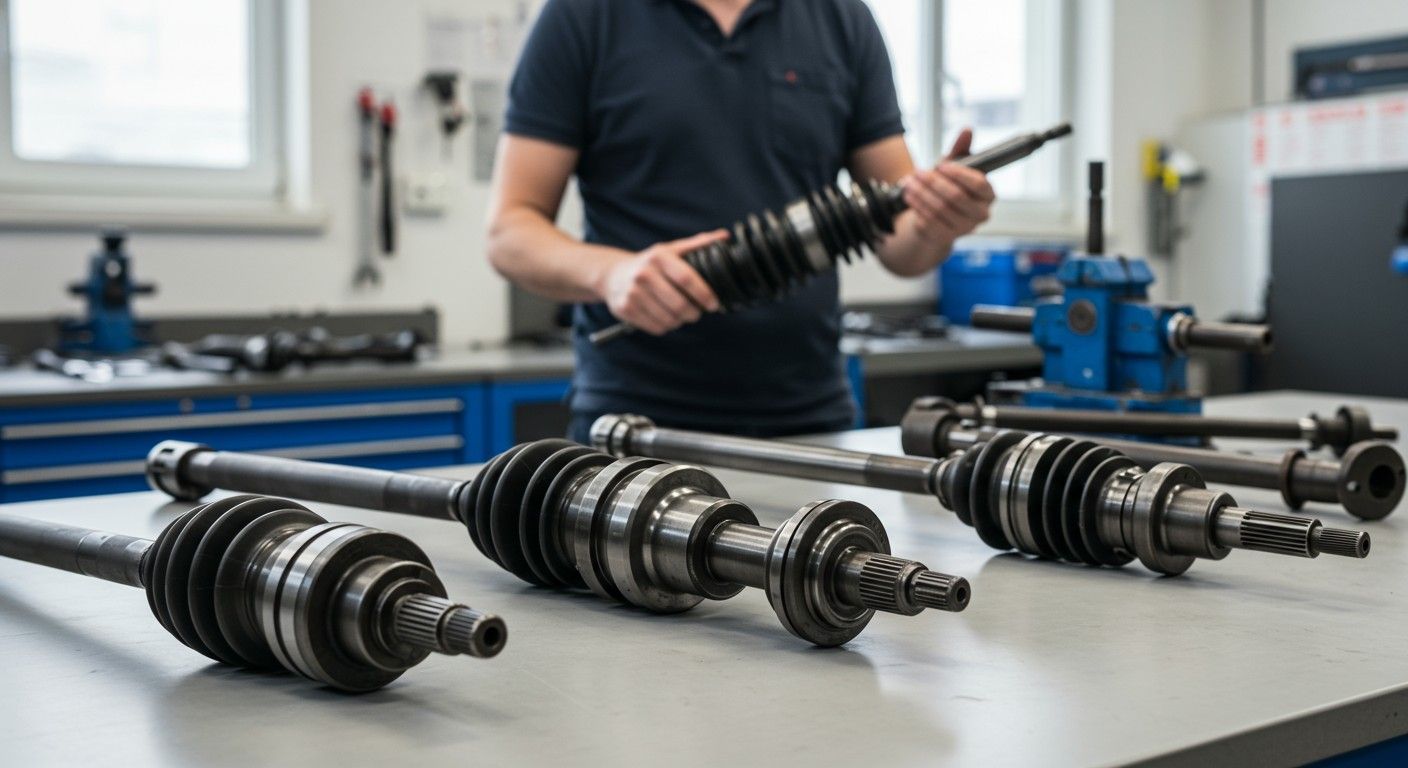

A kardántengely típusai és azok speciális jellemzői

A kardántengelyek nem egy univerzális megoldást jelentenek minden alkalmazásra, hanem specifikus igényekhez igazított típusokban léteznek. A kialakítás, az anyagok és a csuklótípusok az adott környezeti feltételekhez, a továbbítandó nyomatékhoz és a várható szögeltérésekhez optimalizáltak.

Egyrészes és többrészes kardántengelyek

A kardántengelyek legalapvetőbb felosztása a hosszuk és a felépítésük alapján történik:

• Egyrészes kardántengely: Ez a legegyszerűbb forma, amely egyetlen tengelycsőből és a két végén elhelyezkedő univerzális csuklókból áll. Rövidebb távolságok áthidalására alkalmas, ahol a hajtó és hajtott egység viszonylag közel van egymáshoz. Jellemzően személygépkocsikban, kisteherautókban használják. Előnye az egyszerűség és a kisebb súly. Hátránya, hogy a kritikus fordulatszám alacsonyabb lehet, ami korlátozhatja a maximális fordulatszámot anélkül, hogy rezonancia lépne fel.
• Többrészes kardántengely: Hosszabb tengelytávú járművekben, vagy ahol a hajtáslánc bonyolultabb elrendezésű (például teherautók, buszok, terepjárók), többrészes kardántengelyt alkalmaznak. Ez két vagy több tengelyszakaszból áll, amelyeket univerzális csuklók kötnek össze, és legalább egy közbenső támasztócsapággyal vannak alátámasztva. A támasztócsapágyak csökkentik a tengely lehajlását és növelik a kritikus fordulatszámot, így lehetővé téve a nagyobb hosszt és a nagyobb fordulatszámot. A többrészes kialakítás csökkenti a vibrációt és a zajt is, mivel a tengelyek rövidebb szakaszai kevésbé hajlamosak a rezonanciára.

Merev és rugalmas tengelykapcsolók

Bár a kardántengely maga egy rugalmas megoldás a szögeltérésekre, a hajtáslánc más pontjain alkalmazhatnak merev vagy rugalmas tengelykapcsolókat is:

• Merev tengelykapcsolók: Akkor használatosak, ha a két tengely tökéletesen egy vonalban van, és nem várható szögeltérés vagy hosszirányú elmozdulás. Ezek egyszerűen összekötik a két tengelyt, biztosítva a nyomatékátvitelt. Ritkán fordulnak elő kardántengelyekkel kombinálva, inkább fix ipari gépekben.
• Rugalmas tengelykapcsolók: Képesek kompenzálni a kismértékű tengelyeltéréseket (radiális, axiális, szögeltérés). Ezek gyakran gumiból vagy más elasztikus anyagból készült elemeket tartalmaznak, amelyek elnyelik a vibrációkat és a lökéseket, simábbá téve a hajtáslánc működését. Néha a kardántengelyek csatlakozási pontjainál is alkalmazzák őket, kiegészítve az univerzális csuklók képességeit.

Különbségek az alkalmazás szerint (pl. PTO vs. hajtáslánc)

A kardántengelyek kialakítása jelentősen eltérhet az alkalmazási területtől függően:

• Járművek hajtáslánca: Itt a fő cél a motor nyomatékának átvitele a sebességváltóból a differenciálműbe. Ezek a tengelyek nagy fordulatszámon működnek, és gyakran kell kompenzálniuk a felfüggesztés mozgásaiból adódó dinamikus szögeltéréseket és hosszváltozásokat. A csuklók általában zárt, karbantartást nem igénylő (vagy ritkán igénylő) típusok. A kiegyensúlyozás kiemelten fontos a vibráció elkerülése érdekében.
• Mezőgazdasági TLT (teljesítmény leadó tengely) kardántengelyek: Ezek a tengelyek a traktor motorjának erejét továbbítják a vontatott munkagépekhez (pl. bálázó, fűkasza, permetező). Jellemzően robusztusabbak, nagyobb nyomatékot visznek át alacsonyabb fordulatszámon. Gyakran tartalmaznak nyírócsapos vagy racsnis kuplungot a túlterhelés elleni védelem érdekében, ami megakadályozza a traktor vagy a munkagép károsodását, ha a munkagép elakad. A csuklókat gyakran zsírzógombokkal látják el a rendszeres kenés megkönnyítése érdekében, mivel a mezőgazdasági környezetben nagyobb a szennyeződés veszélye.
• Ipari kardántengelyek: Ezek a tengelyek rendkívül sokfélék lehetnek, a kis teljesítményű szállítószalagoktól a hatalmas acélgyári hengerművekig. Kialakításuk az adott ipari folyamat igényeihez igazodik: lehetnek rendkívül hosszúak, nagy átmérőjűek, speciális anyagokból készültek a korrózióállóság vagy a hőállóság érdekében. A csuklók lehetnek Hooke-típusúak, dupla kardánok, vagy akár speciális ipari CV csuklók, a terheléstől és a szögeltéréstől függően. Fontos szempont a megbízhatóság és a hosszú élettartam minimális karbantartás mellett.

A kardántengelyek sokfélesége rávilágít arra, hogy a mérnökök milyen rugalmasan alkalmazkodnak a különböző kihívásokhoz. A megfelelő típus kiválasztása és beállítása alapvető a rendszer hatékonysága, megbízhatósága és élettartama szempontjából.

Alkalmazási területek: hol találkozunk kardántengellyel?

A kardántengelyek rendkívül sokoldalú alkatrészek, amelyek a modern gépészet szinte minden területén megtalálhatók. Az alábbiakban bemutatjuk a legfontosabb alkalmazási területeket.

Gépjárművekben: hátsókerék-hajtás, összkerékhajtás, haszongépjárművek

A gépjárműipar az egyik legmeghatározóbb területe a kardántengelyek alkalmazásának. Itt a fő feladat a motor által termelt nyomaték átvitele a sebességváltóból a meghajtott kerekekhez.

• Hátsókerék-hajtású (RWD) járművek: Ezekben a járművekben a motor általában elöl helyezkedik el, a sebességváltó pedig közvetlenül hozzá kapcsolódik. A kardántengely a sebességváltó kimeneti tengelyétől fut a hátsó tengelyen lévő differenciálműig. A felfüggesztés mozgása miatt a kardántengelynek folyamatosan kompenzálnia kell a szögeltéréseket és a hosszváltozásokat. Gyakran egyrészes, két Hooke-csuklós tengelyt használnak, de hosszabb tengelytáv esetén többrészes megoldás is előfordul.
• Összkerékhajtású (4WD/AWD) járművek: Az összkerékhajtású járművekben a kardántengelyek szerepe még hangsúlyosabb. Itt nem csak a hátsó tengelyhez, hanem az első tengelyhez is el kell juttatni a nyomatékot. Ez általában egy központi kardántengelyt jelent, amely az osztóműtől (transfer case) indul, valamint további kardántengelyeket az első és hátsó differenciálművekhez. Az ilyen rendszerekben a CV csuklók is gyakran megjelennek, különösen az első féltengelyeknél, ahol nagy kormányszögek is fellépnek.
• Haszongépjárművek (teherautók, buszok): A nagyobb méret és a nagyobb terhelés miatt a haszongépjárművekben szinte kizárólag többrészes kardántengelyeket alkalmaznak, közbenső támasztócsapágyakkal. Ezeknek a tengelyeknek extrém nyomatékokat kell átvinniük, miközben ellenállnak a nehéz üzemi körülményeknek és a hosszú élettartam elvárásainak. A robusztus felépítés és a megbízható csuklók kulcsfontosságúak.

Mezőgazdasági gépek: TLT-tengelyek, munkagépek

A mezőgazdaságban a kardántengelyek elengedhetetlenek a traktorok és a vontatott vagy függesztett munkagépek közötti erőátvitelhez. A TLT (teljesítmény leadó tengely) a traktor motorjának erejét továbbítja a munkagépekhez, mint például:

• Bálázók: A bálázók belső mechanizmusait (felszedő, tömörítő) hajtják meg.
• Fűkaszák és mulcsozók: A vágókések forgását biztosítják.
• Permetezők és műtrágyaszórók: A szivattyúkat és a szórómechanizmusokat működtetik.
• Talajművelő gépek: Például rotációs kapák, amelyek a talaj fellazításához szükséges forgómozgást igénylik.

A mezőgazdasági kardántengelyek gyakran tartalmaznak biztonsági kuplungokat (nyírócsapos, racsnis, súrlódásos), amelyek megakadályozzák a túlterhelést és a gép károsodását egy esetleges elakadás esetén. Emellett speciális burkolatok védik a tengelyt a szennyeződésektől és a balesetektől.

Ipari berendezések: szállítószalagok, szivattyúk, malmok

Az ipari szektorban a kardántengelyek szinte korlátlan számú alkalmazási területen fordulnak elő, ahol nagy nyomatékot vagy teljesítményt kell átvinni két, nem egytengelyű gép között.

• Szállítószalagok és anyagszállító rendszerek: A hajtómotoroktól a szállítószalagok dobjaihoz továbbítják az erőt, gyakran nagy távolságon és jelentős szögeltérések mellett.
• Szivattyúk és kompresszorok: Nagy ipari szivattyúk vagy kompresszorok meghajtására használják, különösen, ha a motor és a szivattyú nem szerelhető egy vonalba.
• Acélgyárak és hengerművek: Az acélhengerek meghajtására óriási nyomatékot átvivő, rendkívül robusztus kardántengelyeket használnak, amelyek képesek ellenállni a rendkívüli terheléseknek és a magas hőmérsékletnek.
• Papírgyárak: A papírgyártó gépek különböző szakaszainak meghajtására.
• Bányászati berendezések: Fúróberendezések, szállítószalagok és más nehéz gépek meghajtására.

Vasúti járművek: mozdonyok, motorkocsik

A vasúti iparban is kulcsszerepet játszanak a kardántengelyek, különösen a dízel- és villamos mozdonyok, valamint a motorkocsik hajtásláncában. A motor vagy a vontatómotor által termelt nyomatékot a tengelyhajtóművekhez továbbítják, amelyek aztán a kerekeket hajtják. Itt is fontos a robusztusság, a megbízhatóság és a vibrációmentes működés, különösen nagy sebességnél.

Tengeri alkalmazások: hajóhajtások

A tengeri iparban a hajóhajtásoknál, különösen a belső égésű motorral szerelt hajóknál, a kardántengelyek a motor és a hajócsavar közötti kapcsolatot biztosítják. A motort gyakran a hajótestben, míg a hajócsavar a vízen kívül helyezkedik el, így szükség van egy olyan tengelyre, amely képes áthidalni ezt a távolságot és a szögeltéréseket. A korrózióállóság itt kiemelt szempont.

Ahogy látható, a kardántengelyek a modern világ szinte minden szegletében jelen vannak, biztosítva a gépek és járművek zavartalan és hatékony működését. A specifikus tervezés és a megfelelő anyagválasztás teszi lehetővé, hogy ezek az alkatrészek megbízhatóan működjenek a legkülönfélébb és legigényesebb körülmények között is.

A kardántengely tervezési szempontjai és kihívásai

A kardántengely tervezése komplex feladat, amely számos mérnöki szempont figyelembevételét igényli. A cél egy olyan alkatrész létrehozása, amely megbízhatóan működik a tervezett élettartama alatt, minimális vibrációval és zajjal, miközben hatékonyan továbbítja a nyomatékot. A tervezési folyamat során a mérnököknek számos kihívással kell szembenézniük.

Nyomatékátviteli kapacitás

Az egyik legfontosabb tervezési szempont a nyomatékátviteli kapacitás. A kardántengelynek képesnek kell lennie a hajtó egység által termelt maximális nyomaték biztonságos átvitelére, anélkül, hogy maradandó deformációt szenvedne, vagy eltörne. Ez magában foglalja a tengelycső, az univerzális csuklók, a csatlakozó karimák és minden egyéb alkatrész megfelelő méretezését. Az anyagválasztás (pl. acélötvözetek, kompozitok) és a keresztmetszet kialakítása (üreges vagy tömör) kritikus a torziós szilárdság szempontjából.

Kritikus fordulatszám és rezonancia

Minden forgó tengelynek van egy vagy több kritikus fordulatszáma. Ezek azok a fordulatszámok, amelyeknél a tengely saját rezgésszámával egyezik meg a forgási frekvencia, ami rezonanciához vezet. Rezonancia esetén a tengely hatalmas amplitúdóval kezd el lengeni, ami súlyos vibrációt, zajt és akár a tengely törését is okozhatja. A kardántengelyeket úgy kell méretezni, hogy a kritikus fordulatszám jóval a maximális üzemi fordulatszám fölött legyen. Hosszabb tengelyek esetén a többrészes kialakítás és a közbenső támasztócsapágyak alkalmazása segíti a kritikus fordulatszám növelését.

A dinamikus kiegyensúlyozás elengedhetetlen a rezonancia elkerülése érdekében. Egy rosszul kiegyensúlyozott tengely már a kritikus fordulatszám alatt is jelentős vibrációt okozhat, ami idővel károsítja a csapágyakat és más alkatrészeket.

Szögeltérés és élettartam

Az univerzális csuklók célja a szögeltérés kezelése, de minden csuklótípusnak van egy maximális megengedett szögeltérése, amelyen belül biztonságosan és hosszú élettartammal működik. Ha a csuklót tartósan a megengedettnél nagyobb szögben terhelik, az a csapágyak és a csukló egyéb elemeinek gyorsított kopásához, túlmelegedéséhez és idő előtti meghibásodásához vezet. A tervezés során figyelembe kell venni a jármű felfüggesztésének maximális mozgását, vagy az ipari berendezés üzemi szögeltéréseit.

A Hooke-csuklók élettartama nagymértékben függ a szögeltéréstől: minél nagyobb a szög, annál rövidebb az élettartam a megnövekedett súrlódás és terhelés miatt. A CV csuklók jobban tűrik a nagy szögeket, de nekik is vannak korlátaik.

Anyagválasztás és gyártástechnológia

Az anyagválasztás kulcsfontosságú a kardántengely teljesítménye és élettartama szempontjából. A leggyakoribb anyagok a nagy szilárdságú acélötvözetek, de egyre gyakrabban használnak könnyűfémeket (pl. alumíniumötvözetek) a súlycsökkentés érdekében. Extrém esetekben, ahol a súlycsökkentés és a vibrációcsillapítás kiemelt fontosságú (pl. versenyautók), kompozit anyagok (szénszálas erősítésű műanyagok) is szóba jöhetnek.

A gyártástechnológia is meghatározó. A precíz megmunkálás, a hegesztési varratok minősége, a hőkezelés és a felületkezelés mind hozzájárulnak a tengely szilárdságához, kopásállóságához és korrózióállóságához. A csuklók csapágyainak gyártása különösen nagy pontosságot igényel.

Kiegyensúlyozás és vibrációcsökkentés

A kardántengelyek kiegyensúlyozása kritikus a sima működés és a hosszú élettartam szempontjából. A dinamikus kiegyensúlyozás során a tengelyen lévő apró tömegkülönbségeket kompenzálják, hogy a forgás során ne lépjen fel centrifugális erőből adódó vibráció. A rossz kiegyensúlyozás nemcsak kellemetlen vibrációt és zajt okoz, hanem károsítja a csapágyakat, a csuklókat és a hajtáslánc egyéb elemeit is.

A vibrációcsökkentés érdekében gyakran alkalmaznak gumiból készült elemeket a támasztócsapágyaknál vagy a csatlakozó pontoknál. Ezek a gumi elemek elnyelik a kisebb vibrációkat és lökéseket, hozzájárulva a kényelmesebb és csendesebb működéshez.

Összességében a kardántengely tervezése egy optimalizációs folyamat, ahol a mérnököknek egyensúlyt kell találniuk a szilárdság, a súly, a vibráció, az élettartam és a költségek között, figyelembe véve az adott alkalmazás egyedi igényeit és kihívásait.

Kardántengely hibák, karbantartás és diagnosztika

Mint minden mechanikus alkatrész, a kardántengely is meghibásodhat, különösen, ha nem kapja meg a megfelelő karbantartást, vagy extrém terhelésnek van kitéve. A hibák időben történő felismerése és orvoslása kulcsfontosságú a nagyobb károk elkerülése és a biztonságos üzemeltetés szempontjából.

Gyakori hibajelenségek (rezgés, zaj, lazaság)

A kardántengely meghibásodására utaló jelek jellemzően a következők:

• Rezgés (vibráció): Ez a leggyakoribb tünet. Különösen érezhető lehet bizonyos sebességtartományokban (pl. 80-120 km/h között autóknál) vagy terhelésváltáskor. Oka lehet a tengely kiegyensúlyozatlansága, egy kopott vagy sérült univerzális csukló, deformált tengelycső, vagy hibás közbenső támasztócsapágy. A vibráció nemcsak kellemetlen, hanem hosszú távon károsítja a sebességváltó, a differenciálmű és más alkatrészek csapágyait is.
• Zajok:
  • Kattogó, kopogó hang induláskor vagy terhelésváltáskor: Gyakran a kopott univerzális csuklókra utal, ahol a csapágyak vagy a keresztek elhasználódtak, és holtjáték keletkezett.
  • Súrlódó, nyikorgó hang: Kenési hiányra utalhat a csuklókban vagy a csúszóhüvelyben.
  • Búgó, morgó hang: Jellemzően a kopott közbenső támasztócsapágyra vagy a csuklókban lévő csapágyakra utal, különösen, ha a hang sebességfüggő.
• Lazaság, holtjáték: Ha a jármű alól a kardántengelyt megfogva érezhető holtjáték van a csuklókban vagy a csúszóhüvelyben, az egyértelműen kopásra utal. Ez a holtjáték okozza a kattogó hangokat és a vibrációt.
• Olajszivárgás, zsírfolyás: A sérült tömítések (gumiharangok) vagy szimeringek jele, ami a kenőanyag elvesztéséhez és a csapágyak gyorsított kopásához vezet.

Rendszeres ellenőrzés és kenés

A rendszeres karbantartás elengedhetetlen a kardántengely hosszú élettartamához. Ez magában foglalja:

• Szemrevételezés: Rendszeresen ellenőrizni kell a tengelycsövet deformáció, horpadás vagy repedés szempontjából. Meg kell vizsgálni a csuklókat, hogy nincsenek-e rajtuk külső sérülések, rozsda, vagy lazaság. Különös figyelmet kell fordítani a tömítések (gumiharangok) állapotára: repedések, szakadások vagy kilyukadások jelezhetik a kenőanyag elvesztését.
• Holtjáték ellenőrzése: Kézzel ellenőrizni kell a csuklók és a csúszóhüvely holtjátékát. Egy kis holtjáték elfogadható lehet, de a túlzott mozgás kopást jelez.
• Kenés: Sok régebbi típusú vagy mezőgazdasági kardántengely rendelkezik zsírzógombokkal az univerzális csuklókon és a csúszóhüvelyeken. Ezeket rendszeresen, a gyártó előírásai szerint (általában 50-100 üzemóra vagy 10.000-20.000 km) kenni kell speciális, nagy terhelésre alkalmas zsírral. A modern gépjárművek kardántengelyei gyakran „élettartamra szóló” kenésűek, zárt csapágyakkal, de még ezeknél is fontos a tömítések épségének ellenőrzése.
• Rögzítések ellenőrzése: Győződjünk meg arról, hogy minden csavar és anya megfelelően meg van húzva a csatlakozó karimáknál és a támasztócsapágyaknál.

Hibaokozók és megelőzés

A kardántengely hibáinak leggyakoribb okai:

• Kenési hiány: A leggyakoribb ok. A kenőanyag elvesztése (sérült tömítés miatt) vagy a nem megfelelő kenés a csapágyak túlmelegedéséhez és gyors kopásához vezet. Megelőzés: rendszeres kenés (ahol szükséges) és a tömítések ellenőrzése.
• Túlterhelés: A gyártó által meghatározott maximális nyomaték túllépése deformációt vagy törést okozhat. Megelőzés: a gép előírt terhelési határainak betartása.
• Nem megfelelő szögeltérés: A csuklók túlzott szögben való tartós működtetése gyorsítja a kopást. Megelőzés: helyes beépítés, a felfüggesztés geometriájának ellenőrzése.
• Kiegyensúlyozatlanság: Gyári hiba, vagy javítás utáni nem megfelelő kiegyensúlyozás. Megelőzés: minőségi alkatrészek és szakértő javítás.
• Sérülések: Ütés, felverődő kő, stb. okozta fizikai sérülések. Megelőzés: védőburkolatok (különösen mezőgazdasági gépeknél).

Javítás vagy csere: mikor melyik?

Ha a kardántengely meghibásodik, felmerül a kérdés: javítható-e, vagy cserélni kell az egész egységet?

• Javítás: Kisebb hibák, mint például egyetlen kopott univerzális csukló cseréje, vagy egy támasztócsapágy cseréje gyakran lehetséges. Fontos, hogy a javítást szakképzett műhely végezze, amely rendelkezik a megfelelő célszerszámokkal és kiegyensúlyozó berendezéssel. A csuklócsere után a tengelyt újra ki kell egyensúlyozni.
• Csere: Súlyosabb deformációk, több csukló egyidejű kopása, vagy a tengelycső sérülése esetén gyakran gazdaságosabb és biztonságosabb az egész kardántengely egység cseréje. Egy új vagy felújított gyári tengely garantálja a megfelelő kiegyensúlyozást és az eredeti specifikációknak való megfelelést.

A kardántengely diagnosztikája és karbantartása nem elhanyagolható feladat. A rendszeres ellenőrzés és a kisebb hibák időben történő orvoslása jelentősen hozzájárul a jármű vagy gép biztonságos és gazdaságos üzemeltetéséhez.

Innovációk és jövőbeli trendek a kardántengely-technikában

A kardántengelyek technológiája folyamatosan fejlődik, ahogy az iparágak egyre nagyobb teljesítményt, hatékonyságot és megbízhatóságot várnak el. A jövőbeli trendek elsősorban a súlycsökkentésre, az élettartam növelésére, a zaj- és vibrációcsökkentésre, valamint az intelligens rendszerek integrálására fókuszálnak.

Könnyített anyagok (kompozitok)

A járműiparban és a repülőgépiparban egyre nagyobb hangsúlyt kap a súlycsökkentés, ami közvetlenül befolyásolja az üzemanyag-fogyasztást és a CO2-kibocsátást. Ennek egyik kulcsa a könnyített anyagok, különösen a kompozitok (pl. szénszálas erősítésű műanyagok) alkalmazása a kardántengelyek gyártásában.

A kompozit kardántengelyek akár 50-70%-kal könnyebbek lehetnek az acélból készült társaiknál, miközben azonos vagy jobb torziós merevséget és szilárdságot biztosítanak. Ezenkívül a kompozit anyagok kiváló vibrációcsillapító tulajdonságokkal rendelkeznek, ami csökkenti a zajt és növeli a menetkomfortot. Bár jelenleg drágábbak, mint az acél tengelyek, az előnyeik (üzemanyag-megtakarítás, hosszabb élettartam, jobb menetdinamika) miatt várhatóan egyre elterjedtebbé válnak, különösen a prémium és nagy teljesítményű járművekben, valamint az ipari és repülési alkalmazásokban.

Intelligens rendszerek és szenzorok

A modern gépészetben az intelligens rendszerek és a szenzorok integrálása egyre általánosabbá válik. Ez a trend a kardántengelyek területén is megjelenik. Jövőbeli fejlesztések magukban foglalhatják:

• Beépített szenzorok: A kardántengelybe integrált szenzorok (pl. rezgésérzékelők, hőmérséklet-érzékelők) valós időben monitorozhatják a tengely állapotát. Ez lehetővé teszi a prediktív karbantartást, azaz a potenciális hibák előrejelzését, mielőtt azok súlyos károkat okoznának.
• Diagnosztikai rendszerek: Az összegyűjtött adatok alapján a jármű vagy gép diagnosztikai rendszere értesítheti a vezetőt vagy a kezelőt a közelgő karbantartási igényekről, vagy figyelmeztethet a kritikus állapotra.
• Aktív vibrációcsillapítás: Elméletileg lehetséges olyan rendszerek kifejlesztése, amelyek aktívan csökkentik a kardántengely vibrációját, például ellensúlyok elektronikus vezérlésével vagy piezoelektromos aktuátorok segítségével.

Energiahatékonyság és zajcsökkentés

Az energiahatékonyság és a zajcsökkentés továbbra is kiemelt fontosságú marad. Ez magában foglalja:

• Optimalizált csapágyazás és kenés: Új generációs, alacsony súrlódású csapágyak és kenőanyagok fejlesztése, amelyek csökkentik az energiaveszteséget és növelik az élettartamot.
• Aerodinamikai optimalizálás: A tengelycső és a csuklók formájának optimalizálása a légellenállás és a szélzaj csökkentése érdekében, különösen nagy sebességnél.
• Továbbfejlesztett kiegyensúlyozási technikák: Még pontosabb kiegyensúlyozási eljárások, amelyek minimalizálják a vibrációt és a zajt a teljes fordulatszám-tartományban.

Moduláris felépítés és standardizálás

A gyártási költségek csökkentése és a karbantartás egyszerűsítése érdekében a moduláris felépítés és a standardizálás is egyre nagyobb szerepet kap. Ez azt jelenti, hogy a kardántengelyek egyre inkább szabványosított, cserélhető modulokból épülnek fel, amelyek könnyen összeállíthatók és javíthatók. Ez csökkenti a raktározási költségeket és felgyorsítja a javítási folyamatokat.

A kardántengely, bár évszázadok óta létező alapelvvel működik, folyamatosan fejlődik az új anyagok, gyártástechnológiák és az intelligens rendszerek integrálásával. Ezek az innovációk biztosítják, hogy a jövőben is kulcsszerepet játsszon a nyomatékátvitelben, hozzájárulva a hatékonyabb, csendesebb és megbízhatóbb gépek és járművek fejlesztéséhez.
