Vonali feszültség: mit jelent és hogyan számítható ki?

Elgondolkozott már azon, miért van az, hogy otthonában a konnektorban 230 V-ot mér, míg az ipari berendezések gyakran 400 V-ot igényelnek, miközben mindkettő ugyanabból a hálózatból táplálkozik? A válasz a vonali feszültség és a fázisfeszültség közötti különbségben rejlik, egy olyan alapvető fogalomban, amely nélkülözhetetlen az elektromos rendszerek megértéséhez és biztonságos üzemeltetéséhez.

Az elektromosság világa tele van olyan fogalmakkal, amelyek elsőre bonyolultnak tűnhetnek, de a mélyebb megértésük kulcsfontosságú a modern társadalom működéséhez. A vonali feszültség egyike ezeknek a kritikus elemeknek, amely meghatározza, hogyan áramlik az energia a hálózatban, és milyen terheléseket képesek ellátni a rendszerek. Ez a cikk részletesen feltárja ezt a fogalmat, a legalapvetőbb definícióktól kezdve a komplex számításokig és gyakorlati alkalmazásokig.

Mi a feszültség? Az alapok áttekintése

Mielőtt belemerülnénk a vonali feszültség specifikumaiba, érdemes felfrissíteni az alapvető elektromos fogalmakat. A feszültség (mértékegysége a Volt, jelölése V) az elektromos mező két pontja közötti potenciálkülönbség. Képzeljük el úgy, mint egy vízhálózatban a nyomáskülönbséget: minél nagyobb a nyomáskülönbség, annál erősebben áramlik a víz, vagyis az elektromosság esetében a töltés.

A feszültség hajtja az áramot (mértékegysége az Amper, jelölése A) az áramkörben. Az áram az elektromos töltések mozgása. Az ellenállás (mértékegysége az Ohm, jelölése Ω) pedig az áram áramlásával szembeni akadályt jelenti. E három fogalom, a feszültség, az áram és az ellenállás közötti kapcsolatot írja le az Ohm-törvény: U = I × R, ahol U a feszültség, I az áram és R az ellenállás.

Az elektromos energia két fő típusa az egyenáram (DC) és a váltóáram (AC). Az egyenáramban az áram mindig egy irányba folyik, mint például egy elem vagy akkumulátor esetében. A váltóáramban azonban az áram iránya periodikusan változik. A háztartásokban és az iparban használt elektromos energia túlnyomórészt váltóáramú, ami hatékonyabbá teszi a nagy távolságokra történő energiaátvitelt és a feszültség transzformálását.

Egyfázisú és háromfázisú rendszerek: A különbség megértése

Az elektromos energia elosztásának két alapvető módja az egyfázisú és a háromfázisú rendszer. Ezek megértése alapvető ahhoz, hogy felfogjuk a vonali feszültség jelentőségét.

Egyfázisú rendszerek

Az egyfázisú rendszerek a legáltalánosabbak a lakossági felhasználásban. Ezekben a rendszerekben az elektromos energia két vezetőn keresztül jut el a fogyasztóhoz: egy fázisvezetőn (L) és egy nullvezetőn (N). A fázisvezetőn a feszültség szinuszosan ingadozik a nullvezetőhöz képest, amely ideális esetben földpotenciálon van.

Magyarországon és Európa nagy részén az egyfázisú hálózat 230 V-os feszültséget biztosít a fázis és a nulla között, 50 Hz-es frekvenciával. Ez a rendszer egyszerű, költséghatékony kisebb teljesítményű fogyasztók, például háztartási gépek, világítás és elektronikai eszközök ellátására. Azonban nagyobb ipari fogyasztók vagy motorok számára nem ideális, mivel a teljesítményátvitel nem folyamatos, hanem pulzáló.

Háromfázisú rendszerek

A háromfázisú rendszerek sokkal hatékonyabbak és elterjedtebbek az iparban, a nagyfogyasztók ellátásában és az energiaátviteli hálózatokban. Ezek a rendszerek három különálló fázisvezetőt (L1, L2, L3) használnak, amelyek mindegyike azonos frekvenciájú és amplitúdójú váltakozó feszültséget szállít, de egymáshoz képest 120 fokos fáziseltolással.

A háromfázisú rendszer egyik legnagyobb előnye, hogy folyamatos és egyenletes teljesítményt képes biztosítani, ami ideálissá teszi elektromos motorok és nagy teljesítményű berendezések működtetésére.

A háromfázisú rendszerek két fő kapcsolási módja a csillagkapcsolás (Y) és a deltakapcsolás (Δ). Ezek a kapcsolási módok alapvetően befolyásolják a fázisfeszültség és a vonali feszültség közötti kapcsolatot, és ezáltal a fogyasztókhoz eljutó effektív feszültséget.

Fázisfeszültség és vonali feszültség: A kulcsfontosságú distinkció

Ez a két fogalom gyakran okoz zavart, pedig a különbségük alapvető az elektromos rendszerek működésének megértésében.

Fázisfeszültség (U_f vagy U_p)

A fázisfeszültség az egy adott fázisvezető és a nullvezető (vagy csillagpont) közötti feszültség. Egy egyfázisú rendszerben a fázisfeszültség az, amit a konnektorban mérünk a fázis és a nulla között, jellemzően 230 V (effektív érték).

Háromfázisú rendszerekben, különösen a csillagkapcsolású rendszerekben, a fázisfeszültség az egyes fázisvezetők és a közös nullvezető (vagy csillagpont) közötti feszültség. Ez az a feszültség, amire az egyfázisú fogyasztók tervezve vannak, amikor háromfázisú hálózatról táplálkoznak.

Vonali feszültség (U_v vagy U_L)

A vonali feszültség a háromfázisú rendszerekben két különböző fázisvezető közötti feszültség. Azaz, nem a nulla ponthoz képest mérjük, hanem két „élő” fázisvezető között. Ez a feszültség jellemzően magasabb, mint a fázisfeszültség, és ez az, amit a nagy teljesítményű ipari berendezések, például motorok vagy fűtőtestek használnak.

Magyarországon és Európa nagy részén a háromfázisú hálózatban a vonali feszültség 400 V. Ez azt jelenti, hogy ha egy voltmérővel megmérjük a feszültséget két fázisvezető között, akkor 400 V-ot fogunk kapni. Ha viszont egy fázisvezető és a nullvezető között mérünk, akkor 230 V-ot kapunk.

A vonali feszültség és a fázisfeszültség közötti kapcsolat a kapcsolási módtól függ, de a leggyakoribb csillagkapcsolás esetén egy jól ismert arány áll fenn közöttük.

A csillagkapcsolás (Y) és a vonali feszültség

A csillagkapcsolás (angolul „star connection” vagy „wye connection”, jelölése Y) az egyik leggyakoribb módja a háromfázisú generátorok és fogyasztók csatlakoztatásának. Ebben a konfigurációban az egyes fázistekercsek (vagy fogyasztók) egyik végét egy közös pontba kötik, amelyet csillagpontnak (vagy nullponthoz) neveznek. A másik végüket az L1, L2, L3 fázisvezetékekhez csatlakoztatják.

A csillagpontot gyakran földelik, és erről a pontról vezetik ki a nullvezetőt (N). Ez lehetővé teszi, hogy a rendszerből egyfázisú fogyasztókat is tápláljunk (egy fázisvezető és a nullvezető között), valamint háromfázisú fogyasztókat (a három fázisvezető között).

A vonali feszültség számítása csillagkapcsolásban

Csillagkapcsolás esetén a vonali feszültség (U_v) és a fázisfeszültség (U_f) között a következő matematikai összefüggés áll fenn:

U_v = √3 × U_f

Ahol:

• U_v a vonali feszültség
• U_f a fázisfeszültség
• √3 (négyzetgyök 3) értéke körülbelül 1,732

Ez az összefüggés a fázisvektorok 120 fokos eltolásából adódik. Két fázisvezető közötti feszültség egyenlő a két fázisfeszültség vektoros különbségével. Mivel a fázisfeszültségek szinuszosan változnak és 120 fokkal el vannak tolva, a különbségük vektoriálisan √3-szorosa lesz az egyes fázisfeszültségeknek.

Példa:

Ha egy csillagkapcsolású rendszerben a fázisfeszültség 230 V (U_f = 230 V), akkor a vonali feszültség:

U_v = √3 × 230 V ≈ 1,732 × 230 V ≈ 398,36 V

Ezt az értéket szokás kerekítve 400 V-nak tekinteni. Ez magyarázza, miért 230 V az egyfázisú hálózati feszültség, és 400 V a háromfázisú ipari feszültség Európában.

A csillagkapcsolás rugalmasságot biztosít, mivel lehetővé teszi egyaránt az egyfázisú és a háromfázisú fogyasztók csatlakoztatását ugyanarra a hálózatra.

Áramerősség csillagkapcsolásban

Ami az áramerősséget illeti csillagkapcsolásban, a vonali áram (I_v) megegyezik a fázisárammal (I_f):

I_v = I_f

Ez azt jelenti, hogy az egyes fázisvezetőkben folyó áram megegyezik az adott fázishoz csatlakoztatott fogyasztó (tekercs) áramával. Azonban az áramok a csillagpontban összegződnek, és ha a rendszer kiegyensúlyozatlan (azaz a három fázison nem azonos a terhelés), akkor a nullvezetőben is folyik áram. Kiegyensúlyozott terhelés esetén a nullvezetőben folyó áram ideális esetben nulla.

A deltaszabás (Δ) és a vonali feszültség

A deltakapcsolás (angolul „delta connection”, jelölése Δ) egy másik alapvető módja a háromfázisú rendszerek kialakításának. Ebben a konfigurációban a fázistekercseket (vagy fogyasztókat) háromszög alakban kötik össze, ahol az egyik tekercs vége a következő tekercs elejéhez csatlakozik, és így tovább, körben. Nincs közös csillagpont és általában nincs nullvezető.

A fázisvezetők (L1, L2, L3) az egyes tekercsek csatlakozási pontjaihoz kapcsolódnak. A deltaszabás különösen alkalmas olyan rendszerekhez, ahol csak háromfázisú fogyasztók vannak, és nincs szükség egyfázisú betáplálásra a hálózatról.

A vonali feszültség számítása deltaszabásban

Deltaszabás esetén a vonali feszültség (U_v) és a fázisfeszültség (U_f) között egy sokkal egyszerűbb összefüggés áll fenn:

U_v = U_f

Ez azért van így, mert minden fázistekercs közvetlenül két fázisvezető közé van kötve. Így az egyes tekercseken eső feszültség (fázisfeszültség) megegyezik a két fázisvezető közötti feszültséggel (vonali feszültség).

Példa:

Ha egy deltaszabású rendszerben a vonali feszültség 400 V (U_v = 400 V), akkor a fázisfeszültség is 400 V lesz (U_f = 400 V). Ez azt jelenti, hogy az ebben a kapcsolásban működő háromfázisú fogyasztók minden egyes tekercse 400 V-ot kap.

Áramerősség deltaszabásban

Deltaszabásban az áramerősségre vonatkozó összefüggés kissé bonyolultabb, mint a feszültségre vonatkozó. Itt a vonali áram (I_v) és a fázisáram (I_f) között a következő kapcsolat van:

I_v = √3 × I_f

Ez azt jelenti, hogy a fázisvezetőkben folyó áram (vonali áram) nagyobb, mint az egyes tekercsekben folyó áram (fázisáram). Ez az áramok vektoriális összegzéséből adódik a csomópontokban, ahol a fázisvezetők csatlakoznak a tekercsekhez.

A deltaszabás előnye, hogy magasabb áramot képes szállítani ugyanazon feszültségszinten, ami hasznos lehet nagy teljesítményű motorok vagy egyéb ipari berendezések esetében. Azonban nincs nullvezető, ami korlátozza az egyfázisú fogyasztók közvetlen csatlakoztatását.

Miért éppen a háromfázis? Előnyök és alkalmazások

A háromfázisú rendszerek elterjedtsége nem véletlen; számos jelentős előnnyel rendelkeznek az egyfázisú rendszerekkel szemben, különösen az energiaátvitel és a nagy teljesítményű fogyasztók tekintetében.

Előnyök

• Folyamatos teljesítményátvitel: Míg az egyfázisú rendszer teljesítménye pulzáló (kétszer nullán keresztülhaladó), a háromfázisú rendszerben a fázisok 120 fokos eltolása miatt a teljesítményátvitel folyamatos és egyenletes. Ez különösen fontos elektromos motorok esetén, amelyek így egyenletesebb nyomatékot biztosítanak, csökkentve a vibrációt és növelve a hatékonyságot.
• Hatékonyabb energiaátvitel: Ugyanazon teljesítmény átviteléhez a háromfázisú rendszer kevesebb rézvezetőt igényel, mint három különálló egyfázisú rendszer. Ez jelentős anyagmegtakarítást és kisebb kábelátmérőket eredményez, csökkentve a költségeket és a súlyt.
• Nagyobb teljesítmény: A háromfázisú rendszer sokkal nagyobb teljesítményt képes szállítani, mint egy egyfázisú rendszer azonos feszültségszinten és áramerősségen. Ez kritikus az ipari alkalmazásokban.
• Önindító motorok: A háromfázisú motorok önindítóak, ami azt jelenti, hogy nincs szükségük külön indítómechanizmusra. Ez leegyszerűsíti a motorok tervezését és üzemeltetését.
• Rugalmasság: A csillagkapcsolású rendszerek lehetővé teszik mind az egyfázisú (fázis-nulla), mind a háromfázisú (fázis-fázis) fogyasztók táplálását.

Alkalmazások

• Ipar: A legtöbb ipari gép, például nagy teljesítményű motorok, kompresszorok, szivattyúk, gyártósorok háromfázisú tápellátást igényelnek a hatékony és megbízható működéshez.
• Nagyfogyasztók: Kereskedelmi épületek, irodaházak, bevásárlóközpontok, kórházak és adatközpontok szintén háromfázisú rendszereket használnak az energiaigényük kielégítésére.
• Energiaátviteli hálózatok: A villamos energiát a távvezetékeken keresztül szinte kizárólag háromfázisú váltóáramként továbbítják, mivel ez a leghatékonyabb módja a nagy távolságokra történő szállításnak.
• Elektromos járművek töltőállomásai: Gyors töltőállomások gyakran háromfázisú csatlakozást használnak a nagy teljesítményű töltés biztosításához.

Hogyan mérhető a vonali feszültség? Eszközök és módszerek

A vonali feszültség pontos mérése alapvető fontosságú az elektromos rendszerek telepítése, karbantartása és hibaelhárítása során. Nem megfelelő mérés vagy a biztonsági előírások figyelmen kívül hagyása súlyos balesetekhez vezethet.

Szükséges eszközök

• Multiméter (digitális vagy analóg): Ez a leggyakoribb és legsokoldalúbb mérőeszköz. Képes feszültséget (AC és DC), áramot és ellenállást mérni. Fontos, hogy olyan multimétert válasszunk, amely megfelelő CAT (Measurement Category) besorolással rendelkezik az adott feszültségszinthez és környezethez (pl. CAT III 600V vagy CAT IV 600V ipari környezetben).
• Feszültségvizsgáló (fáziskereső): Egyszerűbb eszköz, amely jelzi a feszültség jelenlétét, de nem mutatja az értékét. Elsődlegesen biztonsági célokra, a feszültségmentesség ellenőrzésére szolgál.
• Lakatfogó multiméter: Ez egy speciális multiméter, amely a feszültség mérése mellett képes az áramot is mérni anélkül, hogy meg kellene szakítani az áramkört.
• Védőfelszerelés: Mindig viseljen megfelelő szigetelt kesztyűt, védőszemüveget és szigetelt szerszámokat, amikor feszültség alatt álló áramkörök közelében dolgozik.

Mérési módszer

1. Biztonság mindenekelőtt: Győződjön meg róla, hogy tisztában van az áramkörrel, amivel dolgozik. Ismerje a kapcsolási rajzot, és ha lehetséges, kapcsolja ki az áramot a fő megszakítónál, mielőtt bármilyen fizikai munkát végezne. Ha feszültség alatt kell mérni, fokozott óvatossággal járjon el!
2. Készítse elő a multimétert:
   • Kapcsolja be a multimétert.
   • Válassza ki az AC feszültség mérési tartományt (V~). Győződjön meg róla, hogy a kiválasztott tartomány magasabb, mint a várható vonali feszültség (pl. 600 V-os tartomány 400 V méréséhez).
   • Csatlakoztassa a mérőzsinórokat a multiméter megfelelő aljzataiba (általában a piros a „VΩmA” vagy „V” aljzatba, a fekete a „COM” aljzatba).
3. A mérés végrehajtása:
   • Óvatosan érintse a piros mérőzsinórt az egyik fázisvezetőhöz (pl. L1).
   • Óvatosan érintse a fekete mérőzsinórt egy másik fázisvezetőhöz (pl. L2).
   • Olvassa le az értéket a multiméter kijelzőjén. Ez lesz az L1 és L2 közötti vonali feszültség.
   • Ismételje meg a mérést az L1-L3 és L2-L3 fázispárok között is, hogy ellenőrizze a feszültségek kiegyenlítettségét. Ideális esetben mindhárom mérésnek azonos értéket (pl. 400 V) kell mutatnia.

Fontos megjegyzés: SOHA ne próbálja meg egyedül mérni a vonali feszültséget, ha nincs megfelelő képzettsége és tapasztalata az elektromos munkákhoz. Mindig hívjon szakembert, ha bizonytalan!

A vonali feszültség ingadozásai és azok hatásai

Az ideális elektromos hálózat stabil és állandó feszültséget biztosít, de a valóságban a vonali feszültség számos tényező miatt ingadozhat. Ezek az ingadozások komoly problémákat okozhatnak az elektromos berendezések működésében és élettartamában.

Feszültségesés (Voltage Drop)

A feszültségesés az, amikor az áramkör ellenállása miatt a feszültség csökken a forrástól a fogyasztóig haladva. Hosszú vezetékek, vékony kábelek vagy túlterhelt áramkörök mind hozzájárulhatnak ehhez. Jelentős feszültségesés esetén a fogyasztóhoz alacsonyabb feszültség jut el, mint amennyire tervezve van.

Hatásai:

• Berendezések túlmelegedése: Különösen motorok esetén az alacsony feszültség nagyobb áramfelvételhez vezethet, ami túlmelegedést és károsodást okozhat.
• Teljesítménycsökkenés: Világítás halványabb lehet, fűtőberendezések kevésbé hatékonyak, motorok gyengébbek.
• Élettartam csökkenése: Az alacsony feszültségnek való tartós kitettség lerövidítheti az elektromos berendezések élettartamát.

Túlfeszültség (Overvoltage)

A túlfeszültség azt jelenti, hogy a vonali feszültség átmenetileg vagy tartósan meghaladja a névleges értékét. Ezt okozhatja például villámcsapás (indukált túlfeszültség), hálózati kapcsolási műveletek, vagy akár a fogyasztók hirtelen lekapcsolása.

Hatásai:

• Berendezések károsodása: A túlfeszültség tönkreteheti az elektronikai alkatrészeket, szigetelési hibákat okozhat, és akár tüzet is előidézhet.
• Élettartam csökkenése: Még a rövid ideig tartó, kisebb túlfeszültségek is felgyorsíthatják a berendezések elöregedését.

Feszültség alatti ingadozás (Sag) és feszültség feletti ingadozás (Swell)

Ezek a kifejezések a feszültség rövid ideig tartó, de jelentős eltéréseit írják le a névleges értéktől. A sag egy rövid ideig tartó feszültségesés, míg a swell egy rövid ideig tartó túlfeszültség.

Hatásai:

• Érzékeny elektronika hibája: A számítógépek, PLC-k és más érzékeny eszközök meghibásodhatnak vagy újraindulhatnak.
• Berendezések leállása: Egyes gépek védelmi rendszerei leállíthatják a berendezést ilyen ingadozások észlelésekor.

Védelem az ingadozások ellen

Az ingadozások ellen számos védelmi eszköz létezik:

• Túlfeszültség-védők: Megvédik az elektronikát a hirtelen feszültségcsúcsoktól.
• Feszültségstabilizátorok: Kiegyenlítik a bejövő feszültséget, biztosítva a stabil kimeneti értéket.
• Szünetmentes tápegységek (UPS): Nem csak áramszünet esetén biztosítanak energiát, hanem stabilizálják is a feszültséget és szűrik a zajokat.
• Megfelelő kábelezés: A megfelelő keresztmetszetű kábelek használata minimalizálja a feszültségesést.

Biztonság a vonali feszültséggel való munkában

Az elektromos áram, különösen a magas vonali feszültség rendkívül veszélyes lehet. A biztonságos munkavégzéshez alapvető fontosságú a megfelelő ismeretek és elővigyázatosság.

Az elektromos áram veszélyei

• Áramütés: Az emberi test ellenállása viszonylag alacsony, így már viszonylag kis feszültség és áramerősség is halálos áramütést okozhat. A 400 V-os vonali feszültség azonnal életveszélyes.
• Égési sérülések: Az áramütés belső és külső égési sérüléseket okozhat. Az ívfényes rövidzárlatok rendkívül magas hőmérsékletet generálnak, ami súlyos égési sérüléseket okozhat.
• Tűzveszély: A hibás vezetékek, túlterhelés vagy rövidzárlat tüzet okozhat.
• Robbanásveszély: Bizonyos körülmények között (pl. gyúlékony gázok jelenlétében) az ívkisülés robbanást idézhet elő.

Alapvető biztonsági szabályok

1. Feszültségmentesítés: Mielőtt bármilyen munkát elkezdene egy elektromos berendezésen, mindig győződjön meg arról, hogy az áramkör feszültségmentesítve van. Kapcsolja le a megfelelő megszakítót, és zárja le, hogy senki ne tudja visszakapcsolni. Használjon feszültségvizsgálót a feszültségmentesség ellenőrzésére.
2. Zárás és táblázás: Helyezzen figyelmeztető táblákat a megszakítóra, jelezve, hogy a berendezésen munka folyik, és ne kapcsolja vissza az áramot.
3. Földelés és rövidre zárás: Nagyfeszültségű berendezéseken a feszültségmentesítés után kötelező a földelés és rövidre zárás.
4. Megfelelő védőfelszerelés: Mindig viseljen szigetelt védőkesztyűt, védőszemüveget, szigetelt lábbelit és lángálló ruházatot, ha elektromos berendezések közelében dolgozik.
5. Szigetelt szerszámok: Csak megfelelő szigeteléssel ellátott szerszámokat használjon.
6. Ne dolgozzon egyedül: Lehetőség szerint ne dolgozzon feszültség alatt álló berendezéseken egyedül. Legyen valaki a közelben, aki segítséget hívhat baj esetén.
7. Ismerje a szabályokat: Ismerje és tartsa be az összes helyi és nemzeti elektromos biztonsági szabványt és előírást.
8. Képzés és tapasztalat: Csak képzett és tapasztalt szakemberek végezhetnek munkát feszültség alatt álló berendezéseken.

Soha ne becsülje alá az elektromos áram veszélyeit. Egy pillanatnyi figyelmetlenség is tragédiához vezethet.

A vonali feszültség szerepe az energiaátvitelben

Az elektromos energia termelése és eljuttatása a fogyasztókhoz egy komplex folyamat, amelyben a vonali feszültség kiemelten fontos szerepet játszik. Az energiaátviteli hálózatok optimalizálása a veszteségek minimalizálása és a hatékonyság maximalizálása érdekében történik.

Nagyfeszültségű átvitel

Az erőművekben termelt elektromos energiát először transzformátorok segítségével rendkívül magas feszültségre (akár több százezer Voltra, pl. 400 kV, 750 kV) emelik. Ez a magas feszültségű energia ezután a távvezetékeken keresztül utazik hatalmas távolságokat.

Miért a magas feszültség? A teljesítmény (P) az áram (I) és a feszültség (U) szorzata (P = U × I). Az energiaátviteli veszteségek (P_veszteség) a vezeték ellenállásán (R) és az áram négyzetén keresztül jelentkeznek (P_veszteség = I² × R). Ha a feszültséget nagymértékben megnöveljük, akkor ugyanazt a teljesítményt sokkal kisebb áramerősséggel tudjuk átvinni. Mivel a veszteségek az áram négyzetével arányosak, az áram csökkentése drámaian redukálja a veszteségeket. Ezért van szükség a vonali feszültség extrém magasra emelésére a nagy távolságú átvitel során.

Alállomások és feszültségcsökkentés

Amikor az energia eléri a fogyasztási területek közelében lévő alállomásokat, a feszültséget fokozatosan csökkentik. Először a nagyfeszültséget középfeszültségre (pl. 120 kV, 35 kV, 10 kV) alakítják. Ezt a középfeszültséget használják a városok és régiók ellátására.

A kisebb alállomásokban vagy transzformátorházakban a középfeszültséget tovább csökkentik kisfeszültségre (pl. 400 V vonali feszültség, 230 V fázisfeszültség), amely már alkalmas a lakossági és ipari fogyasztók közvetlen ellátására.

Az elosztóhálózat

Az elosztóhálózat a kisfeszültségű áramot juttatja el az egyes épületekhez. Itt is a vonali és fázisfeszültség különbsége a meghatározó: az ipari fogyasztók közvetlenül a 400 V-os vonali feszültségű háromfázisú hálózatra csatlakoznak, míg a lakossági fogyasztók a 230 V-os fázisfeszültségű egyfázisú csatlakozást használják.

Az egész rendszer célja a hatékonyság és a megbízhatóság. A vonali feszültség gondos tervezése és kezelése biztosítja, hogy az energia a lehető legkisebb veszteséggel jusson el a termelőtől a fogyasztóig.

Nemzetközi szabványok és feszültségszintek

A vonali feszültség és fázisfeszültség értékek nem egységesek világszerte, bár vannak domináns szabványok. Ezek a különbségek történelmi, gazdasági és technológiai okokra vezethetők vissza.

Európai szabvány (IEC)

Európa nagy részén, beleértve Magyarországot is, az IEC (International Electrotechnical Commission) szabványai érvényesülnek. Ezen szabványok szerint:

• Fázisfeszültség (U_f): 230 V (220-240 V közötti tűréshatárral)
• Vonali feszültség (U_v): 400 V (380-415 V közötti tűréshatárral)
• Frekvencia: 50 Hz

Ez a rendszer a csillagkapcsolású háromfázisú elosztóhálózatokon alapul, lehetővé téve mind az egyfázisú (230 V), mind a háromfázisú (400 V) fogyasztók táplálását.

Észak-amerikai szabvány (ANSI/NEMA)

Észak-Amerikában (USA, Kanada) eltérő szabványok vannak érvényben, melyeket az ANSI (American National Standards Institute) és a NEMA (National Electrical Manufacturers Association) határoz meg:

• Fázisfeszültség (U_f): Jellemzően 120 V
• Vonali feszültség (U_v): Két fő konfiguráció létezik:
  • 208 V: Ez egy háromfázisú, csillagkapcsolású rendszer vonali feszültsége, ahol a fázisfeszültség 120 V (120 V * √3 ≈ 208 V). Ezt gyakran használják kereskedelmi és ipari környezetben.
  • 240 V: Ez egy kétfázisú (split-phase) vagy háromfázisú deltaszabású rendszer vonali feszültsége, ahol két 120 V-os fázis egymással szemben van, vagy a fázisfeszültség maga 240 V. Lakossági nagyfogyasztókhoz (pl. sütő, szárítógép) használják.
• Frekvencia: 60 Hz

Ez a különbség magyarázza, miért nem kompatibilisek közvetlenül az európai és amerikai elektromos eszközök feszültségátalakító nélkül.

Egyéb régiók

Más régiókban is eltérő feszültségszintekkel találkozhatunk:

• Japán: 100 V fázisfeszültség, 50 Hz vagy 60 Hz frekvencia régiótól függően.
• Nagy-Britannia: Korábban 240 V volt az egyfázisú szabvány, de most már harmonizálták az európai 230 V-tal, bár a tényleges feszültség sok helyen továbbra is közelebb van a 240 V-hoz.

Ez a sokszínűség rávilágít arra, miért fontos mindig ellenőrizni a berendezések feszültségigényét és a helyi hálózati szabványokat, mielőtt bármilyen elektromos eszközt csatlakoztatunk.

Gyakori feszültségszintek és frekvenciák világszerte

Régió	Fázisfeszültség (Uf)	Vonali feszültség (Uv)	Frekvencia
Európa (pl. Magyarország)	230 V	400 V	50 Hz
Észak-Amerika	120 V	208 V / 240 V	60 Hz
Japán	100 V	200 V	50 Hz / 60 Hz
Ausztrália / Új-Zéland	230 V	400 V	50 Hz

Transzformátorok és a vonali feszültség átalakítása

A transzformátorok kulcsfontosságú eszközök az elektromos energiaelosztó hálózatokban, lehetővé téve a váltóáramú feszültség hatékony átalakítását. Nélkülük a modern energiarendszer nem működhetne.

Működési elv

A transzformátorok az elektromágneses indukció elvén működnek. Két vagy több tekercsből állnak, amelyek egy közös vasmagon vannak elhelyezve, de elektromosan nincsenek összekötve. Amikor váltóáram folyik az elsődleges tekercsen, változó mágneses mezőt hoz létre a vasmagban. Ez a változó mágneses mező feszültséget indukál a másodlagos tekercsben.

A feszültség átalakításának aránya a tekercsek menetszámának arányától függ:

U₁ / U₂ = N₁ / N₂

Ahol:

• U₁ az elsődleges feszültség
• U₂ a másodlagos feszültség
• N₁ az elsődleges tekercs menetszáma
• N₂ a másodlagos tekercs menetszáma

Ha N₂ > N₁, akkor a transzformátor feszültségfelfelé transzformáló (step-up), azaz növeli a feszültséget. Ha N₂ < N₁, akkor feszültséglefelé transzformáló (step-down), azaz csökkenti a feszültséget.

Szerepe a vonali feszültség kezelésében

• Erőművek kimenetén: Az erőművekben termelt alacsonyabb feszültséget (pl. 20 kV) felfelé transzformálják rendkívül magas vonali feszültségre (pl. 400 kV) a nagy távolságú átvitelhez, minimalizálva a veszteségeket.
• Átviteli alállomásokon: A magas vonali feszültséget fokozatosan csökkentik középfeszültségre (pl. 120 kV, 35 kV), ahogy az energia közeledik a fogyasztási területekhez.
• Elosztóhálózaton: A helyi transzformátorházakban a középfeszültséget tovább csökkentik a végfelhasználói vonali feszültségre (pl. 400 V), és egyúttal létrehozzák a nullvezetőt is, lehetővé téve a 230 V-os fázisfeszültség elérését.

A transzformátorok teszik lehetővé az elektromos energia rugalmas és hatékony szállítását a termeléstől a fogyasztásig, optimalizálva a vonali feszültségszinteket minden szakaszon.

Háromfázisú transzformátorok

A háromfázisú rendszerekben háromfázisú transzformátorokat használnak, amelyek három elsődleges és három másodlagos tekercspárból állnak, közös vasmagon. Ezek a transzformátorok különböző kapcsolási módokban (csillag-csillag, csillag-delta, delta-csillag, delta-delta) köthetők, attól függően, hogy milyen feszültségátalakításra és nullvezető kezelésre van szükség.

Például egy 10 kV-ról 400 V-ra lefelé transzformáló transzformátor általában delta-csillag kapcsolású. Az elsődleges oldala deltában van (nincs nulla), a másodlagos oldala csillagban, amelynek csillagpontjából vezetik ki a nullvezetőt, így biztosítva a 400 V-os vonali feszültséget és a 230 V-os fázisfeszültséget a fogyasztók számára.

A teljesítménytényező (cos φ) és a vonali feszültség kapcsolata

Az elektromos rendszerekben nem csak a feszültség és az áram a fontos, hanem az is, hogy milyen fázisviszony van közöttük. Ezt írja le a teljesítménytényező (cos φ), amely alapvető hatással van a vonali feszültségre és az energiaelosztás hatékonyságára.

Mi az a teljesítménytényező?

Váltóáramú rendszerekben az áram és a feszültség nem mindig pontosan azonos fázisban van. Induktív terhelések (pl. motorok, tekercsek) esetén az áram késik a feszültséghez képest, kapacitív terhelések (pl. kondenzátorok) esetén pedig siet. Ezt a fáziseltolódást a φ (fi) szög írja le.

A teljesítménytényező, cos φ, a valós (aktív) teljesítmény (P) és a látszólagos (összes) teljesítmény (S) aránya:

cos φ = P / S

Ahol:

• Aktív teljesítmény (P): A ténylegesen hasznos munkát végző teljesítmény (mértékegysége Watt, W).
• Meddő teljesítmény (Q): Az a teljesítmény, amely az induktív és kapacitív alkatrészekben ciklikusan tárolódik és felszabadul, de nem végez hasznos munkát (mértékegysége Volt-Amper reaktív, VAR).
• Látszólagos teljesítmény (S): Az aktív és meddő teljesítmény vektoriális összege, az áramkörben lévő összes teljesítmény (mértékegysége Volt-Amper, VA).

Ideális esetben a cos φ értéke 1 (egységnyi), ami azt jelenti, hogy az áram és a feszültség azonos fázisban van, és nincs meddő teljesítmény. A valóságban azonban a legtöbb ipari fogyasztó induktív jellege miatt a cos φ általában kisebb, mint 1.

A rossz teljesítménytényező hatása a vonali feszültségre

Alacsony teljesítménytényező esetén (azaz nagy meddő teljesítmény esetén):

• Nagyobb áramfelvétel: Ugyanazon aktív teljesítmény átviteléhez nagyobb látszólagos teljesítményre van szükség, ami nagyobb áramfelvételt jelent a hálózatból.
• Nagyobb feszültségesés: A nagyobb áram miatt a vezetékek ellenállásán nagyobb feszültségesés keletkezik. Ez azt jelenti, hogy a fogyasztóhoz alacsonyabb vonali feszültség jut el, ami ronthatja a berendezések teljesítményét és élettartamát.
• Nagyobb veszteségek: A nagyobb áramerősség miatt megnőnek a vezetékeken fellépő Joule-veszteségek (I²R), ami energiapazarláshoz és a rendszer hatékonyságának csökkenéséhez vezet.
• Hálózati terhelés: A hálózati elemek (transzformátorok, megszakítók, kábelek) nagyobb terhelésnek vannak kitéve, mivel nagyobb áramot kell szállítaniuk. Ez kapacitásproblémákat és a hálózat túlterhelését okozhatja.

Teljesítménytényező javítása

A teljesítménytényező javítása kulcsfontosságú a hatékony energiafelhasználás és a stabil vonali feszültség fenntartása szempontjából. Ezt általában kondenzátor telepek (meddőteljesítmény-kompenzátorok) bekapcsolásával érik el, amelyek kapacitív meddő teljesítményt biztosítanak, ellensúlyozva az induktív terhelések hatását. A javítás eredményeként csökken a hálózati áram, a feszültségesés és a veszteségek, stabilizálódik a vonali feszültség, és a szolgáltatók által kiszabott meddő energia díjak is csökkennek.

Harmonikus torzítások és a vonali feszültség minősége

Az ideális váltóáramú feszültség szinuszos hullámformájú. Azonban a modern elektronikai eszközök, különösen a nemlineáris terhelések, jelentősen torzíthatják ezt a hullámformát, létrehozva az úgynevezett harmonikus torzításokat. Ezek a torzítások negatívan befolyásolják a vonali feszültség minőségét és az elektromos hálózat működését.

Mi az a harmonikus torzítás?

A harmonikus torzítás akkor keletkezik, amikor az áram vagy a feszültség hullámformája eltér a tiszta szinuszhullámtól. Ezt a torzítást a Fourier-analízis segítségével felbonthatjuk az alapfrekvenciájú (pl. 50 Hz) szinuszhullámra és annak egész számú többszöröseinél megjelenő szinuszhullámokra, amelyeket harmonikusoknak nevezünk (pl. 3. harmonikus 150 Hz, 5. harmonikus 250 Hz, stb.).

A harmonikusok fő forrásai a modern ipari és háztartási berendezések, amelyek félvezető alapú teljesítményelektronikát (pl. egyenirányítók, inverterek, frekvenciaváltók) használnak. Ilyenek például:

• Számítógépek és IT berendezések tápegységei
• LED világítás
• Frekvenciaváltós motorhajtások
• Szünetmentes tápegységek (UPS)
• Elektromos járművek töltői

A harmonikus torzítások hatása a vonali feszültségre és a hálózatra

• Feszültség torzulása: A harmonikus áramok feszültségesést okoznak a hálózati impedancián, ami a vonali feszültség hullámformájának torzulásához vezet. Ez befolyásolja az összes csatlakoztatott berendezést.
• Túlmelegedés: A harmonikus áramok további fűtést okoznak a transzformátorokban, kábelekben, motorokban és generátorokban, ami túlmelegedéshez és az élettartam csökkenéséhez vezethet.
• Berendezések meghibásodása: Érzékeny elektronikus berendezések, mint például a PLC-k, relék vagy mérőeszközök hibásan működhetnek vagy meghibásodhatnak a torzított feszültség miatt.
• Kondenzátor telepek rezonanciája: A meddőteljesítmény-kompenzáló kondenzátor telepek rezonanciába kerülhetnek bizonyos harmonikusokkal, ami extrém áramokat és feszültségeket, valamint a kondenzátorok károsodását okozhatja.
• Túláram a nullvezetőben: Háromfázisú, csillagkapcsolású rendszerekben a harmadik harmonikus és annak páratlan többszörösei (3., 9., 15., stb.) nem oltják ki egymást a nullvezetőben, hanem összegződnek. Ez a nullvezető túlterheléséhez és túlmelegedéséhez vezethet, ami tűzveszélyes.
• Mérési hibák: A hagyományos mérőeszközök pontatlanul mérhetik a torzított feszültséget és áramot.

Védekezés a harmonikus torzítások ellen

• Harmonikus szűrők: Aktív vagy passzív szűrőket alkalmaznak a harmonikus áramok elnyelésére vagy elfojtására.
• Aktív harmonikus kompenzátorok: Ezek az eszközök ellentétes fázisú harmonikus áramokat generálnak, semlegesítve a hálózatban lévő harmonikusokat.
• Harmonikus terhelés csökkentése: Olyan berendezések kiválasztása, amelyek alacsonyabb harmonikus kibocsátással rendelkeznek.
• Megfelelő kábelezés és méretezés: A nullvezető megfelelő méretezése, különösen az IT környezetben.

A vonali feszültség minőségének fenntartása érdekében a harmonikus torzítások kezelése egyre fontosabb feladat a modern elektromos hálózatokban.

Gyakori hibák és tévhitek a vonali feszültséggel kapcsolatban

Az elektromosság témakörében sok a tévhit és a félreértés, különösen a vonali feszültség és a fázisfeszültség körül. Íme néhány gyakori hiba és tévhit, valamint a helyes magyarázatuk.

Tévhit 1: „A 400 V az kétszer 230 V.”

Magyarázat: Ez nem igaz. A 400 V nem két 230 V-os fázis egyszerű összege. Ahogy korábban részleteztük, a 400 V egy háromfázisú, csillagkapcsolású rendszerben a vonali feszültség, amely a fázisfeszültség (230 V) és a √3-szorosának felel meg (230 V * √3 ≈ 400 V). Ez a fázisok közötti 120 fokos eltolásból adódik, nem pedig egyszerű számtani összegzésből.

Tévhit 2: „A háromfázisú hálózatban a nullvezetőn is folyik áram, tehát az is feszültség alatt van.”

Magyarázat: Kiegyensúlyozott háromfázisú terhelés esetén (amikor mindhárom fázis azonos teljesítménnyel terhelt) a nullvezetőben ideális esetben nem folyik áram, vagy csak elhanyagolható mértékű. Ilyenkor a nullvezető földpotenciálon van. Azonban kiegyensúlyozatlan terhelés esetén, vagy ha jelentős harmonikus torzítások vannak jelen (különösen a 3. harmonikus), akkor a nullvezetőben is folyhat áram, sőt, akár jelentős áram is. Ettől függetlenül, a nullvezetőt nem tekintjük „feszültség alatt állónak” a fázisvezetőkkel azonos értelemben, de potenciálja megemelkedhet, és áramütést okozhat, ha nem földelt megfelelően.

Tévhit 3: „A deltaszabású rendszer is tud egyfázisú fogyasztókat ellátni, csak nincs nulla.”

Magyarázat: A deltaszabású rendszerek alapvetően háromfázisú fogyasztók ellátására szolgálnak. Bár technikailag lehet fázisvezetők között 230 V-ot mérni (ha a vonali feszültség például 230 V), vagy speciális transzformátorokkal ki lehet alakítani nullvezetőt, a legtöbb deltaszabású rendszerből nem lehet közvetlenül és biztonságosan egyfázisú fogyasztókat táplálni, mivel hiányzik a referencia pont (nullvezető) és a szigetelés nem erre van tervezve. Ezért a csillagkapcsolás sokkal rugalmasabb a vegyes terhelések (egy- és háromfázisú) ellátására.

Tévhit 4: „Az áramütést az áram okozza, nem a feszültség.”

Magyarázat: Mindkettő. Az áramütéshez mind feszültségre, mind áramra szükség van. A feszültség az, ami „átnyomja” az áramot az emberi testen keresztül (az ellenállás függvényében). Minél magasabb a feszültség, annál nagyobb áram folyhat át a testen azonos ellenállás esetén. A sérülés súlyosságát végül az áramerősség és az áramütés időtartama határozza meg, de a feszültség szükséges ahhoz, hogy ez az áram egyáltalán létrejöjjön.

Tévhit 5: „A vonali feszültség mindig ugyanaz egy adott országban.”

Magyarázat: Bár vannak szabványos vonali feszültségszintek (pl. 400 V Európában), a ténylegesen mért értékek ingadozhatnak a hálózati terhelés, a távolság az alállomástól és egyéb tényezők miatt. A szolgáltatók általában egy bizonyos tűréshatáron belül garantálják a feszültséget (pl. ±10%). Emellett speciális ipari alkalmazásokban vagy nagyon régi hálózatokban eltérő feszültségszintekkel is találkozhatunk.

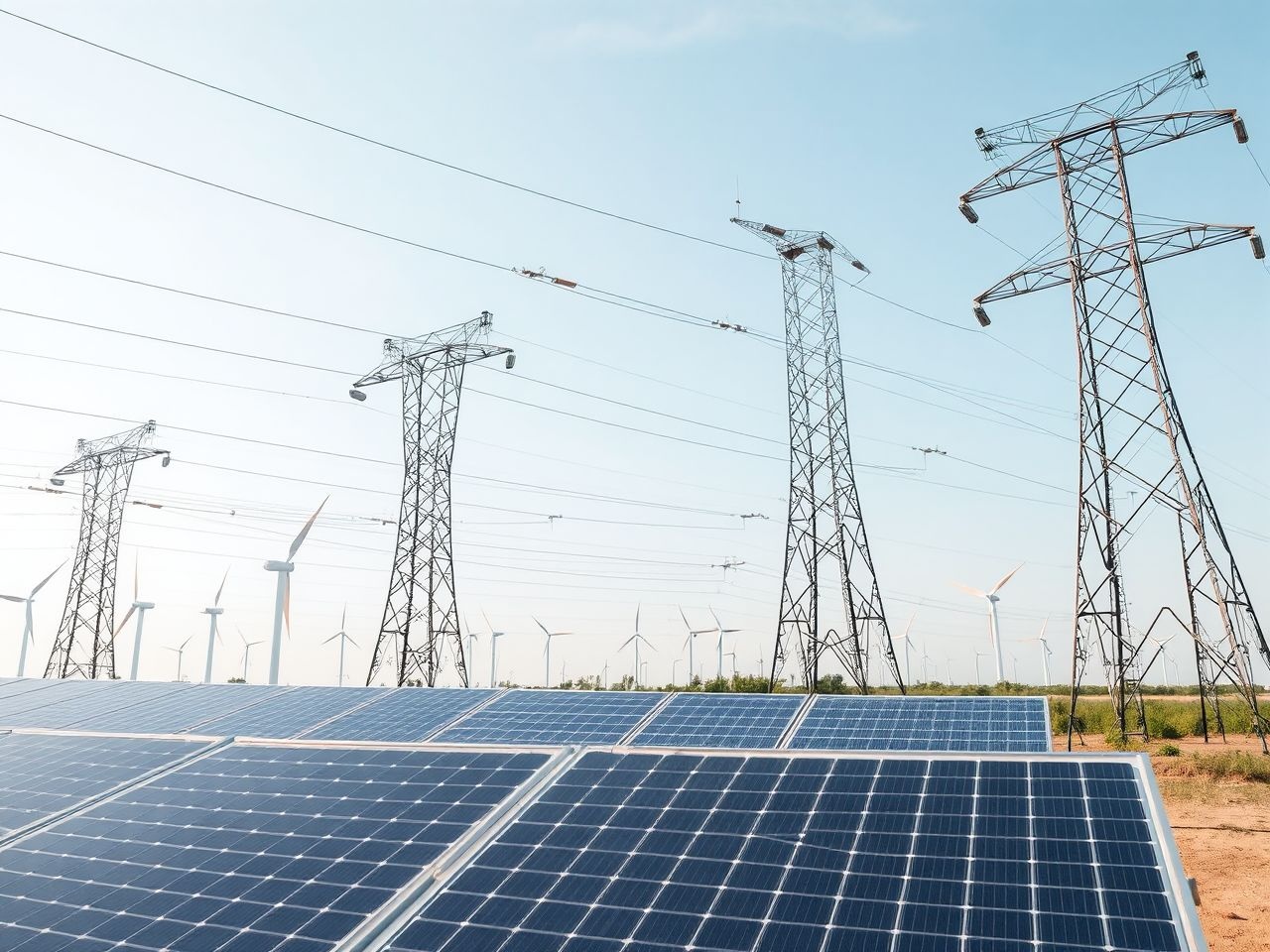

A vonali feszültség jövője: Okoshálózatok és megújuló energiaforrások

Az elektromos hálózatok és a vonali feszültség kezelése folyamatosan fejlődik, különösen az okoshálózatok (smart grids) és a megújuló energiaforrások térnyerésével.

Okoshálózatok

Az okoshálózatok a hagyományos elektromos hálózatok fejlettebb, digitális változatai, amelyek kétirányú kommunikációt és automatizálást használnak az energiaelosztás optimalizálására. Ez magában foglalja a vonali feszültség és más paraméterek valós idejű monitorozását és szabályozását.

Hatása a vonali feszültségre:

• Stabilabb feszültség: Az okoshálózatok képesek gyorsabban reagálni a terhelésváltozásokra és a termelési ingadozásokra, minimalizálva a feszültségeséseket és -ingadozásokat.
• Decentralizált termelés integrálása: A háztartási napelemek vagy kisebb szélerőművek által termelt energia visszatáplálása a hálózatba feszültségingadozásokat okozhat. Az okoshálózatok intelligensen kezelik ezeket a kihívásokat, fenntartva a stabil vonali feszültséget.
• Kétirányú energiaáramlás: A fogyasztók immár termelővé is válhatnak (prosumerek), ami komplexebbé teszi a feszültségszabályozást, de az okoshálózatok ezt is hatékonyan kezelik.

Megújuló energiaforrások

A naperőművek, szélerőművek és egyéb megújuló források egyre nagyobb arányban termelnek áramot. Ezek jellemzően váltakozó, de nem mindig stabil termelést produkálnak, ami kihívást jelent a vonali feszültség stabilitása szempontjából.

Kihívások és megoldások:

• Ingadozó termelés: A napfény vagy a szél intenzitásának változása közvetlenül befolyásolja a termelést, ami hirtelen feszültségingadozásokat okozhat a hálózatban.
• Feszültségtámogatás: Az inverterek, amelyek a DC energiát AC-re alakítják, egyre inkább képesek a hálózat feszültségének támogatására, aktívan szabályozva a fázisviszonyokat és a meddő teljesítményt.
• Energiatárolás: Az akkumulátoros energiatároló rendszerek (ESS) segítenek kiegyenlíteni a megújuló energiaforrások ingadozó termelését, így stabilizálva a vonali feszültséget.
• Mikrohálózatok: Kisebb, lokális hálózatok, amelyek saját termeléssel és tárolással rendelkeznek, képesek leválni a főhálózatról, és önállóan, stabil vonali feszültséggel működni.

A vonali feszültség megértése és hatékony kezelése tehát nem csupán a jelenlegi elektromos rendszerek stabil működéséhez elengedhetetlen, hanem a jövő energiaellátásának, a fenntartható és megbízható okoshálózatok kialakításának is az alapja. A technológiai fejlődés folyamatosan új eszközöket és módszereket kínál a feszültségminőség javítására és az elektromos hálózatok ellenállóbbá tételére.
