A vivő hullám alapvető fogalma és jelentősége
A vivő hullám, vagy angolul carrier wave, egy nagyfrekvenciás elektromágneses vagy akusztikus hullám, amelyet arra terveztek, hogy információt szállítson. Önmagában ez a hullám nem hordoz semmilyen értelmes adatot; egy egyszerű, periodikus jel, amelynek amplitúdója, frekvenciája és fázisa állandó. A jelentősége abban rejlik, hogy képes befogadni és továbbítani a modulált információt, mint egy üres vászon, amelyre rárajzoljuk a kívánt üzenetet.
Képzeljünk el egy rádióállomást, amely zenét sugároz. A zene, mint információ, alacsony frekvenciájú jel. Ha ezt a jelet közvetlenül próbálnánk meg elküldeni, az számos problémába ütközne. Először is, az alacsony frekvenciájú jelek sugárzásához rendkívül hosszú antennákra lenne szükség, ami gyakorlatilag kivitelezhetetlen. Másodszor, több ilyen alacsony frekvenciájú jel könnyen interferálna egymással, ami káoszt eredményezne az éterben. Itt jön képbe a vivő hullám.
A vivő hullám egy magas frekvenciájú szinuszos jel, amely képes hatékonyan terjedni a térben. Amikor az információs jelet (például a zenét vagy hangot) ráültetjük erre a vivőre, a vivő valamilyen paramétere (amplitúdója, frekvenciája vagy fázisa) megváltozik az információs jel függvényében. Ezt a folyamatot hívjuk modulációnak.
A vivőfrekvencia megválasztása rendkívül fontos. Ez határozza meg, hogy a jel milyen frekvenciatartományban fog terjedni, és ezáltal azt is, hogy milyen távolságra jut el, milyen akadályokon képes áthatolni, és milyen egyéb jelekkel verseng a sávszélességért. A rádióállomások például különböző vivőfrekvenciákat használnak, hogy adásaik ne zavarják egymást.
A vivő hullám tehát nem csupán egy hordozó; ez a kommunikáció alapköve, amely lehetővé teszi az információ hatékony és zavartalan továbbítását a távoli vevőkhöz. Nélküle a modern vezeték nélküli és vezetékes kommunikációs technológiák, a rádiótól a mobiltelefonig, a Wi-Fi-től a műholdas adatátvitelig mind-mind működésképtelenek lennének.
Miért van szükség vivő hullámra? A moduláció elengedhetetlen előfeltétele
Ahhoz, hogy megértsük a vivő hullám jelentőségét, érdemes megvizsgálni, milyen problémákat old meg a kommunikációban. A nyers, modulálatlan információs jeleket, mint például a hangot vagy az adatot, alapsávú jeleknek nevezzük. Ezek a jelek önmagukban nem alkalmasak hatékony távolsági átvitelre, különösen a vezeték nélküli környezetben.
Az alapsávú jelek korlátai
Az alapsávú jelek, mint például az emberi hang (amelynek frekvenciája jellemzően 300 Hz és 3400 Hz között van), rendkívül alacsony frekvenciájúak. Ez számos problémát vet fel a sugárzás és az átvitel szempontjából:
- Antennaméret: Egy hatékony antenna mérete arányos a sugárzott hullám negyedével. Egy 1 kHz-es jel sugárzásához (hullámhossz 300 km) egy 75 km hosszú antennára lenne szükség, ami nyilvánvalóan kivitelezhetetlen. A magas frekvenciájú vivő hullámok hullámhossza sokkal rövidebb, így praktikusan kis méretű antennákkal is sugározhatók.
- Interferencia: Ha mindenki az alapsávban sugározna, az összes jel ugyanabban a frekvenciatartományban versengene. Ez óriási zavart és átfedést eredményezne, lehetetlenné téve a különböző adások elkülönítését. A vivő hullám lehetővé teszi, hogy az egyes kommunikációs csatornák különböző frekvenciákon működjenek (frekvencia multiplexelés).
- Energiaveszteség és hatótávolság: Az alacsony frekvenciájú jelek hajlamosabbak a csillapításra és az energiaveszteségre a terjedés során, ami korlátozza a hatótávolságukat. A magasabb frekvenciájú vivő hullámok hatékonyabban terjednek, különösen a légkörben.
- Zajállóság: Az alapsávú jelek érzékenyebbek a környezeti zajokra és interferenciákra. A modulációval és a vivő hullám használatával javítható a jel-zaj arány és a zajállóság, különösen az FM és a digitális modulációs technikák esetében.
A vivő hullám mint az információs jel „járműve”
A vivő hullámot tehát úgy képzelhetjük el, mint egy járművet, amelyre az információs jelet „felpakoljuk”. Ez a jármű (a vivő) rendelkezik azokkal a tulajdonságokkal (magas frekvencia, terjedési képesség), amelyek ahhoz szükségesek, hogy az információ eljusson a céljához. Az információs jel „tartalma” módosítja a jármű valamilyen jellemzőjét (sebességét, színét, vagy éppen az utasok számát a metafora szerint), és ezek a változások hordozzák az üzenetet.
A moduláció folyamán az alacsony frekvenciájú információs jel (például a hang vagy az adat) a vivő hullám valamely paraméterét (amplitúdó, frekvencia, fázis) változtatja meg. Ezzel az információs jel „beleíródik” a vivőbe, és a vivővel együtt, annak magas frekvenciájú formájában terjed tovább. A vevő oldalon egy fordított folyamat, a demoduláció történik, amelynek során a vivőből visszanyerik az eredeti információs jelet.
Ez a koncepció alapvető fontosságú minden olyan kommunikációs rendszerben, ahol az információt valamilyen fizikai közegen (legyen az levegő, vákuum, optikai szál vagy kábel) keresztül kell továbbítani, és az alapsávú jel önmagában nem alkalmas erre a feladatra. A vivő hullám teszi lehetővé a távoli, megbízható és multiplexelt kommunikációt, amely a modern társadalom alapja.
A moduláció mint alapvető elv a távközlésben
A vivő hullám fogalma elválaszthatatlanul összefonódik a moduláció fogalmával. A moduláció az a technika, amely lehetővé teszi az információ „ráültetését” a vivő hullámra. Ennek megértése kulcsfontosságú ahhoz, hogy teljes mértékben átlássuk a vivő hullám szerepét a kommunikációban.
Mi is pontosan a moduláció?
A moduláció egy olyan eljárás, amelynek során egy információs jel (más néven moduláló jel vagy alapsávú jel) megváltoztatja egy magasabb frekvenciájú periodikus jel, a vivő hullám egy vagy több paraméterét. Ezek a paraméterek általában az amplitúdó, a frekvencia és a fázis.
A moduláció célja nem csupán az alacsony frekvenciájú jelek átvitelének lehetővé tétele. Számos további előnnyel jár:
- Frekvenciaeltolás: A modulációval az alapsávú jel frekvenciaspektruma magasabb frekvenciára tolódik el. Ez lehetővé teszi a rádiófrekvenciás sávszélesség felosztását, így több felhasználó vagy adás is működhet egyidejűleg anélkül, hogy zavarnák egymást. Ez a frekvencia multiplexelés alapja.
- Zajállóság javítása: Bizonyos modulációs technikák (például az FM vagy a digitális moduláció) sokkal ellenállóbbak a zajjal és az interferenciával szemben, mint a modulálatlan alapsávú jelek. Ez javítja az átvitel minőségét és megbízhatóságát.
- Antennaméret csökkentése: Ahogy már említettük, a magasabb frekvenciájú vivő hullámokhoz sokkal kisebb, fizikailag megvalósítható antennák szükségesek.
- Adatátviteli sebesség növelése: Különösen a digitális modulációs technikák révén lehetséges nagy mennyiségű adat átvitele adott sávszélességen belül, a vivő hullám paramétereinek összetett kódolásával.
A moduláció történeti áttekintése
A moduláció története szorosan összefügg a távközlés fejlődésével. Már a kezdetleges távíró rendszerek is használtak egyfajta modulációt, ahol a morzejelek megszakították egy egyenáramú vivő jelet. Az igazi áttörést azonban a rádióhullámok felfedezése és a hangátvitel igénye hozta el.
Reginald Fessenden volt az egyik úttörő, aki az 1900-as évek elején először mutatott be sikeres amplitúdómodulációt (AM), lehetővé téve a hang átvitelét rádióhullámokon keresztül. Ez forradalmasította a rádiózást és megalapozta a tömegkommunikációt. Később, az 1930-as években Edwin Howard Armstrong fejlesztette ki a frekvenciamodulációt (FM), amely sokkal jobb hangminőséget és zajállóságot biztosított, és ma is széles körben használatos.
A digitális korszak beköszöntével a digitális modulációs technikák váltak dominánssá, amelyek lehetővé teszik a bináris adatok hatékony átvitelét. Ezek a módszerek a vivő hullám amplitúdóját, frekvenciáját vagy fázisát diszkrét értékekre változtatják, kódolva az egyes biteket vagy bitcsoportokat. A mobiltelefonoktól az internetig, a modern digitális kommunikáció alapja ezeken a kifinomult modulációs eljárásokon nyugszik, amelyek mind a vivő hullámra épülnek.
A moduláció nem csupán egy technikai eljárás; ez a kulcs, amely lehetővé teszi, hogy az emberi hang, a zene és az adatok szárnyra keljenek, átszeljék a távolságokat, és összekössék a világot.
Az analóg modulációs technikák és a vivő hullám
Az analóg moduláció az információs jel folyamatos változásait fordítja le a vivő hullám egy paraméterének folyamatos változásává. Három fő típusa van: az amplitúdómoduláció (AM), a frekvenciamoduláció (FM) és a fázismoduláció (PM). Mindhárom esetben a vivő hullám a hordozó, amelyre az információt „ráírjuk”.
Amplitúdómoduláció (AM)
Az amplitúdómoduláció (AM) a legkorábbi és legegyszerűbb modulációs technika. Lényege, hogy a vivő hullám amplitúdóját az információs jel (moduláló jel) pillanatnyi értéke szerint változtatjuk. A vivő frekvenciája és fázisa eközben állandó marad.
Működési elv: Képzeljünk el egy állandó frekvenciájú rádióhullámot. Amikor egy hangjelet (például a hangunkat) szeretnénk átvinni, a hangjel feszültsége „rányomódik” a rádióhullámra, és a rádióhullám magassága (amplitúdója) a hangjel erősségének ütemében ingadozik. Minél erősebb a hangjel, annál nagyobb lesz a vivő amplitúdója, és fordítva.
Matematikai alapok (egyszerűsítve): Az AM jel leírható egy olyan kifejezéssel, amelyben a vivő hullám amplitúdója az információs jel lineáris függvénye. Ez a modulált jel három fő komponenst tartalmaz a frekvenciaspektrumban: a vivőfrekvenciát és két oldalsávot (felső és alsó oldalsáv), amelyek az információs jel frekvenciáit tartalmazzák, eltolva a vivőfrekvencia köré.
Előnyök és hátrányok:
- Előnyök: Egyszerűen megvalósítható, olcsó adó- és vevőkészülékek.
- Hátrányok: Érzékeny a zajra és az interferenciára (mivel a zaj is befolyásolja az amplitúdót), viszonylag alacsony hatékonyság (a vivő hullám maga nem hordoz információt, de energiát fogyaszt), viszonylag nagy sávszélességet igényel az információátvitelhez.
Alkalmazási területek: Az AM-et ma is széles körben használják a középhullámú (MW) és rövidhullámú (SW) rádiózásban, ahol a fő cél a nagy terület lefedése, és a hangminőség másodlagos szempont. Légiforgalmi irányításban is alkalmazzák.
Az AM változatai:
- Kétoldalsávos vivővel (DSB-WC – Double-Sideband with Carrier): Ez a hagyományos AM, ahol a vivő és mindkét oldalsáv jelen van.
- Kétoldalsávos elnyomott vivővel (DSB-SC – Double-Sideband Suppressed Carrier): Itt a vivő jel elnyomásra kerül, mivel az nem hordoz információt. Ez energiahatékonyabb, de bonyolultabb demodulációt igényel.
- Egyoldalsávos (SSB – Single-Sideband): Csak az egyik oldalsávot továbbítják, a vivővel és a másik oldalsávval együtt elnyomva. Ez a leghatékonyabb analóg modulációs forma, ami a sávszélesség és a teljesítmény szempontjából is előnyös. Gyakran használják amatőr rádiózásban és katonai kommunikációban.
- Maradékoldalsávos (VSB – Vestigial Sideband): Az SSB és a DSB-WC közötti kompromisszum. Az egyik oldalsávot teljes egészében, a másikat pedig részlegesen továbbítják. Ezt használják a televíziós műsorszórásban a képjel átvitelére.
Frekvenciamoduláció (FM)
A frekvenciamoduláció (FM) során a vivő hullám frekvenciáját az információs jel pillanatnyi amplitúdója szerint változtatjuk. A vivő amplitúdója és fázisa állandó marad.
Működési elv: Minél nagyobb az információs jel amplitúdója, annál nagyobb mértékben tér el a vivő frekvenciája az alapfrekvenciától (vivőfrekvencia). Pozitív jel esetén a frekvencia növekszik, negatív jel esetén csökken. A frekvenciaváltozás mértéke (frekvencia eltolás) arányos a moduláló jel amplitúdójával.
Matematikai alapok (egyszerűsítve): Az FM jel spektruma sokkal összetettebb, mint az AM-é, és végtelen számú oldalsávot tartalmazhat. A gyakorlatban azonban csak egy bizonyos számú oldalsáv hordoz jelentős energiát. A Carson-szabály ad közelítést az FM jel sávszélességére.
Előnyök és hátrányok:
- Előnyök: Kiváló zajállóság és interferencia-elnyomás (mivel a zaj jellemzően az amplitúdót befolyásolja, és az FM jelet az amplitúdó ingadozása nem befolyásolja), jobb hangminőség, állandó adóteljesítmény.
- Hátrányok: Bonyolultabb adó- és vevőkészülékek, nagyobb sávszélességet igényel, mint az AM.
Alkalmazási területek: Az FM-et széles körben használják az URH (ultrarövidhullámú) rádiózásban (pl. FM rádiók, melyeket naponta hallgatunk), televíziós adások hangjának átvitelére, kétirányú rádiókommunikációban (rendőrség, mentők), valamint vezeték nélküli mikrofonrendszerekben.
Fázismoduláció (PM)
A fázismoduláció (PM) során a vivő hullám fázisát az információs jel pillanatnyi amplitúdója szerint változtatjuk. A vivő amplitúdója és frekvenciája állandó marad. A PM nagyon hasonló az FM-hez, valójában az FM tekinthető a PM integrált változatának, és fordítva.
Működési elv: Az információs jel pozitív amplitúdója a vivő fázisának előre tolódását, a negatív amplitúdó pedig a fázis késését okozza. A fáziseltolás mértéke arányos a moduláló jel amplitúdójával.
Előnyök és hátrányok: Hasonló az FM-hez, jó zajállósággal rendelkezik. Azonban a fázismodulált jel demodulációja bonyolultabb lehet, mivel a fázis abszolút értéke nehezebben tartható stabilan, mint a frekvencia.
Alkalmazási területek: A tiszta PM-et ritkábban használják önmagában analóg kommunikációban, mint az AM-et vagy az FM-et. Azonban a digitális moduláció (különösen a PSK – Phase-Shift Keying) alapját képezi, ahol a fázis diszkrét értékeket vehet fel.
Az analóg modulációs technikák a modern kommunikáció alapjait képezik. Bár a digitális moduláció egyre inkább teret hódít, az analóg elvek megértése elengedhetetlen a távközlés mélyebb megismeréséhez, és a vivő hullám szerepe mindegyikben központi.
A digitális moduláció és a vivő hullám: az adatok szárnyra kelnek
A digitális kor hajnalával az analóg moduláció korlátai nyilvánvalóvá váltak, különösen az adatátvitel terén. A digitális moduláció lehetővé tette a bináris adatok (0 és 1) hatékony, robusztus és nagy sebességű átvitelét, továbbra is a vivő hullám felhasználásával. Itt a vivő paramétereit nem folyamatosan, hanem diszkrét lépésekben változtatjuk, hogy kódoljuk a digitális információt.
Miért van szükség digitális modulációra?
A digitális adatok (szöveg, képek, videók, számítógépes fájlok) átviteléhez olyan modulációs technikákra van szükség, amelyek képesek a bináris információt megbízhatóan és hatékonyan kódolni. A digitális moduláció számos előnnyel jár:
- Zajállóság: A digitális jelek sokkal ellenállóbbak a zajjal szemben, mivel a vevőnek csak azt kell eldöntenie, hogy egy adott időpillanatban 0-t vagy 1-et kapott.
- Hibajavítás: Lehetőség van hibajavító kódok bevezetésére, amelyek tovább növelik az átvitel megbízhatóságát.
- Adatintegritás: Az adatok pontosan reprodukálhatók, ellentétben az analóg jelekkel, amelyek minden továbbítási lépésnél veszítenek minőségükből.
- Hatékonyság: Kifinomult technikákkal (pl. QAM) rendkívül magas adatsűrűség érhető el adott sávszélességen belül.
- Titkosítás: A digitális adatok könnyebben titkosíthatók, ami biztonságosabb kommunikációt eredményez.
A digitális moduláció alapjai
A digitális moduláció során a vivő hullám amplitúdója, frekvenciája vagy fázisa diszkrét értékeket vehet fel, amelyek a digitális biteket vagy bitcsoportokat (szimbólumokat) reprezentálják. A három alapvető típus az amplitúdóváltó billentyűzés (ASK), a frekvenciaváltó billentyűzés (FSK) és a fázisváltó billentyűzés (PSK).
Amplitúdóváltó billentyűzés (ASK – Amplitude-Shift Keying)
Az ASK a digitális megfelelője az analóg AM-nek. Itt a vivő hullám amplitúdója diszkrét szinteket vesz fel, amelyek a bináris adatoknak felelnek meg. A legegyszerűbb formája az OOK (On-Off Keying), ahol a „1” bitet a vivő jelenléte, a „0” bitet pedig a vivő hiánya jelenti.
- Előnyök: Egyszerű megvalósítás.
- Hátrányok: Nagyon érzékeny a zajra és az interferenciára, mivel a zaj is befolyásolja az amplitúdót.
- Alkalmazások: Infra távirányítók, néhány alacsony sebességű optikai adatátviteli rendszer.
Frekvenciaváltó billentyűzés (FSK – Frequency-Shift Keying)
Az FSK a digitális megfelelője az analóg FM-nek. Itt a vivő hullám frekvenciája változik diszkrét értékekre a bináris adatok szerint. Például a „1” bitet egy adott frekvencia, a „0” bitet pedig egy másik, eltérő frekvencia képviseli.
- Előnyök: Viszonylag zajállóbb, mint az ASK, állandó vivőteljesítmény.
- Hátrányok: Nagyobb sávszélességet igényel, mint a PSK.
- Alkalmazások: Régebbi modemek, rádióamatőr kommunikáció, RFID rendszerek, néhány ipari adatátviteli protokoll.
Fázisváltó billentyűzés (PSK – Phase-Shift Keying)
A PSK a digitális megfelelője az analóg PM-nek. Itt a vivő hullám fázisa változik diszkrét szögekre, amelyek a bináris adatoknak felelnek meg. Ez az egyik leggyakrabban használt digitális modulációs technika.
- BPSK (Binary Phase-Shift Keying): Két fázisállapotot használ (pl. 0 és 180 fok), mindegyik 1 bitet kódol.
- QPSK (Quadrature Phase-Shift Keying): Négy fázisállapotot használ (pl. 0, 90, 180, 270 fok), mindegyik 2 bitet kódol (szimbólumonként). Ez megduplázza az adatsűrűséget a BPSK-hoz képest.
- Előnyök: Jó zajállóság, hatékony sávszélesség-kihasználás.
- Hátrányok: Bonyolultabb demodulációt igényel (koherens vevő).
- Alkalmazások: Műholdas kommunikáció, Wi-Fi, mobilhálózatok (2G, 3G).
Kvadrátúra Amplitúdómoduláció (QAM – Quadrature Amplitude Modulation)
A QAM egy fejlettebb digitális modulációs technika, amely a PSK és az ASK előnyeit ötvözi. Egyszerre modulálja a vivő hullám amplitúdóját és fázisát is, lehetővé téve, hogy egyetlen szimbólummal több bitet kódoljunk.
- Működési elv: A QAM valójában két egymásra merőleges (kvadrátúra) vivő hullámot használ, amelyek mindegyikét ASK-val modulálják. Az eredményül kapott jel fázisa és amplitúdója is változik.
- Példák:
- 16-QAM: 16 különböző amplitúdó/fázis kombinációt használ, minden szimbólum 4 bitet kódol.
- 64-QAM: 64 kombináció, minden szimbólum 6 bitet kódol.
- 256-QAM: 256 kombináció, minden szimbólum 8 bitet kódol.
- Előnyök: Rendkívül magas spektrális hatékonyság, azaz sok bitet képes átvinni egységnyi sávszélességen.
- Hátrányok: Nagyon érzékeny a zajra és a torzításra, bonyolult adó- és vevőáramköröket igényel.
- Alkalmazások: Széles körben használják nagy sebességű adatátviteli rendszerekben, mint például a Wi-Fi (802.11a/g/n/ac/ax), kábeltelevíziós modemek (DOCSIS), DSL, 4G és 5G mobilhálózatok.
A digitális moduláció forradalmasította a kommunikációt, lehetővé téve az internet, a mobiltelefonok és a modern adatátviteli rendszerek működését. A vivő hullám továbbra is a középpontban áll, mint az a láthatatlan közeg, amelyre a digitális bitek felpakolva, hatékonyan és megbízhatóan utaznak a világban.
A vivő hullám és a frekvenciaspektrum
A vivő hullám nem csupán egy elvont fogalom; szorosan kapcsolódik a fizikai valósághoz, a frekvenciaspektrumhoz. A spektrum az elektromágneses hullámok teljes tartománya, amelyen belül a kommunikáció zajlik. A vivő hullám frekvenciája határozza meg, hogy hol foglal helyet a spektrumon, és ez alapvetően befolyásolja az átvitel jellemzőit.
A frekvenciaspektrum jelentősége
A frekvenciaspektrum egy véges erőforrás, amelyet a különböző kommunikációs szolgáltatások (rádió, TV, mobiltelefon, Wi-Fi, műholdak stb.) osztanak meg. A szabályozó hatóságok (Magyarországon az NMHH) gondoskodnak arról, hogy az egyes szolgáltatások különböző vivőfrekvenciákat használjanak, elkerülve az interferenciát és biztosítva a zavartalan működést.
Amikor egy információs jelet modulálunk egy vivő hullámra, az alapsávú jel frekvenciaspektruma eltolódik a vivőfrekvencia köré. Ezt nevezzük frekvenciaeltolásnak. A modulált jel már nem az alapsávban, hanem egy magasabb frekvenciás tartományban foglal helyet, amelyet a vivőfrekvencia és a moduláció típusa határoz meg.
Vivőfrekvencia kiválasztásának szempontjai
A vivőfrekvencia megválasztása kritikus fontosságú, és számos tényező befolyásolja:
- Terjedési jellemzők:
- Alacsony frekvenciák (hosszúhullám, középhullám): Nagyobb távolságokra terjednek, képesek követni a földfelszín görbületét, és kevésbé nyelik el őket az akadályok. Cserébe alacsonyabb sávszélességet és nagyobb antennákat igényelnek.
- Magas frekvenciák (rövidhullám, URH, mikrohullám): Egyenes vonalban terjednek (rálátás szükséges), jobban elnyelik őket az akadályok, de sokkal nagyobb sávszélességet tesznek lehetővé és kisebb antennákat igényelnek. Ideálisak nagy adatátviteli sebességhez és pont-pont kommunikációhoz.
- Optikai frekvenciák (fény): Rendkívül magas frekvenciák, hatalmas sávszélesség, de optikai szálakon keresztül terjednek, vagy nagyon rövid távolságon szabad térben.
- Sávszélesség igény: A nagyobb adatátviteli sebesség nagyobb sávszélességet igényel, ami jellemzően magasabb vivőfrekvenciákat jelent.
- Szabályozási korlátozások: Az egyes frekvenciasávok használatát nemzetközi és nemzeti szabályozások korlátozzák.
- Zaj és interferencia: Bizonyos frekvenciasávok zajosabbak lehetnek a természetes (pl. villámlás) vagy emberi eredetű (pl. ipari berendezések) források miatt.
Sávszélesség és a vivő
A vivő hullám önmagában egyetlen frekvencián sugároz, de a modulált jel mindig egy frekvenciatartományt, azaz sávszélességet foglal el. A sávszélesség nagysága függ a moduláló jel frekvenciájától és a moduláció típusától.
Például egy AM jel sávszélessége kétszerese a moduláló jel legmagasabb frekvenciájának (2 * f_max). Egy FM jel sávszélessége a frekvencia eltolás és a moduláló jel frekvenciájának függvénye (Carson-szabály). A digitális modulációknál a sávszélesség a szimbólumsebességtől és a modulációs rendtől függ.
A hatékony spektrumhasználat kulcsfontosságú. A mérnökök folyamatosan azon dolgoznak, hogy olyan modulációs technikákat fejlesszenek ki, amelyek a lehető legkevesebb sávszélességet foglalják el, miközben maximális adatátviteli sebességet és megbízhatóságot biztosítanak. Ez a spektrális hatékonyság hajszolása.
Spektrális hatékonyság
A spektrális hatékonyság (bit/s/Hz) azt méri, hogy mennyi adatot lehet átvinni egy adott sávszélességen belül. A digitális modulációs technikák, különösen a QAM, rendkívül magas spektrális hatékonyságot értek el. Ez azt jelenti, hogy egy adott vivőfrekvencia körüli sávszélességben sokkal több információt lehet továbbítani, mint az analóg modulációval.
Ez a hatékonyság elengedhetetlen a modern kommunikációs rendszerek számára, ahol a felhasználók egyre nagyobb adatátviteli sebességet várnak el (pl. 4K videó streaming, online játékok), miközben a rendelkezésre álló spektrum korlátozott. A vivő hullám tehát nemcsak az információ hordozója, hanem a spektrumon belüli elhelyezkedésének és a sávszélesség-kihasználásának kulcsa is.
A vivő hullám szerepe a demodulációban
A kommunikációs lánc teljessé tételéhez nem elegendő az információ modulálása a vivő hullámra és annak továbbítása. A vevő oldalon elengedhetetlen a fordított folyamat, a demoduláció, amelynek során a modulált vivő hullámból visszanyerjük az eredeti információs jelet. A vivő hullám kulcsszerepet játszik ebben a fázisban is.
Mi a demoduláció?
A demoduláció az a folyamat, amelynek során a modulált vivő hullámból kivonjuk az eredeti moduláló jelet. Ez történik a rádió, televízió, mobiltelefon vagy bármely más kommunikációs eszköz vevőegységében. A demoduláció típusát a moduláció típusa határozza meg.
Szükség van-e a vivőre a demodulációhoz?
A demoduláció során a vivő hullámra való szükséglet attól függ, hogy milyen típusú modulációt alkalmaztak. Két fő kategóriát különböztetünk meg:
1. Inkoherens demoduláció (non-koherens)
Ez a fajta demoduláció nem igényli a pontos vivő hullám fázisának ismeretét a vevő oldalon. Egyszerűbb áramköröket tesz lehetővé, de általában rosszabb zajállósággal és nagyobb hibarátával jár, különösen digitális rendszerekben.
- Példák:
- AM demoduláció: Az AM jelek demodulációja történhet egy egyszerű diódás detektorral (burkológörbe detektor), amely csak a modulált vivő amplitúdóját követi. Itt a vivő fázisa nem releváns.
- Nem-koherens FSK demoduláció: Két frekvenciaszűrővel és detektorral megállapítható, hogy melyik frekvencia volt jelen.
2. Koherens demoduláció
A koherens demoduláció során a vevőnek pontosan ismernie kell az eredeti vivő hullám frekvenciáját és fázisát. Ezt a vevőben generált, úgynevezett lokális oszcillátor vivőjével hasonlítják össze a beérkező modulált jellel. Ez bonyolultabb áramköröket igényel, de sokkal jobb zajállóságot és alacsonyabb hibarátát biztosít, ami elengedhetetlen a modern digitális kommunikációban.
- Példák:
- DSB-SC és SSB AM demoduláció: Mivel ezeknél a modulációknál a vivőt elnyomják az adó oldalon, a vevőnek újra kell generálnia egy azonos frekvenciájú és fázisú vivőt a demodulációhoz.
- PSK és QAM demoduláció: Ezek a digitális technikák alapvetően koherens demodulációt igényelnek, mivel a fázis és az amplitúdó pontos ismerete szükséges a bitek helyes értelmezéséhez.
A vivő helyreállítása (Carrier Recovery)
A koherens demodulációhoz szükséges, hogy a vevő képes legyen pontosan helyreállítani az adó által használt vivő hullám frekvenciáját és fázisát. Ezt a folyamatot vivő helyreállításnak (carrier recovery) nevezzük. Ennek egyik legfontosabb eszköze a PLL (Phase-Locked Loop – fáziszárt hurok).
A PLL egy visszacsatolt rendszer, amely egy lokális oszcillátor frekvenciáját és fázisát úgy állítja be, hogy az pontosan megegyezzen a beérkező vivő jel frekvenciájával és fázisával. Ez a helyreállított vivő jel ezután szinkronizálja a demodulációs folyamatot, lehetővé téve az információs jel pontos kivonását.
A vivő helyreállítás különösen fontos a digitális kommunikációban, ahol a legkisebb fáziseltérés is hibás bitértelmezést okozhat. A modern vevőegységek rendkívül kifinomult algoritmusokat és áramköröket alkalmaznak a vivő pontos és gyors helyreállítására, biztosítva a megbízható adatátvitelt még nehéz körülmények között is.
Összefoglalva, a vivő hullám nem csupán az adó oldalon játszik szerepet az információ felvételében, hanem a vevő oldalon is elengedhetetlen a demodulációhoz, különösen a fejlettebb, koherens rendszerekben. A vivő helyreállítása és a precíz szinkronizáció teszi lehetővé, hogy a távoli adást pontosan dekódoljuk és az eredeti információt visszanyerjük.

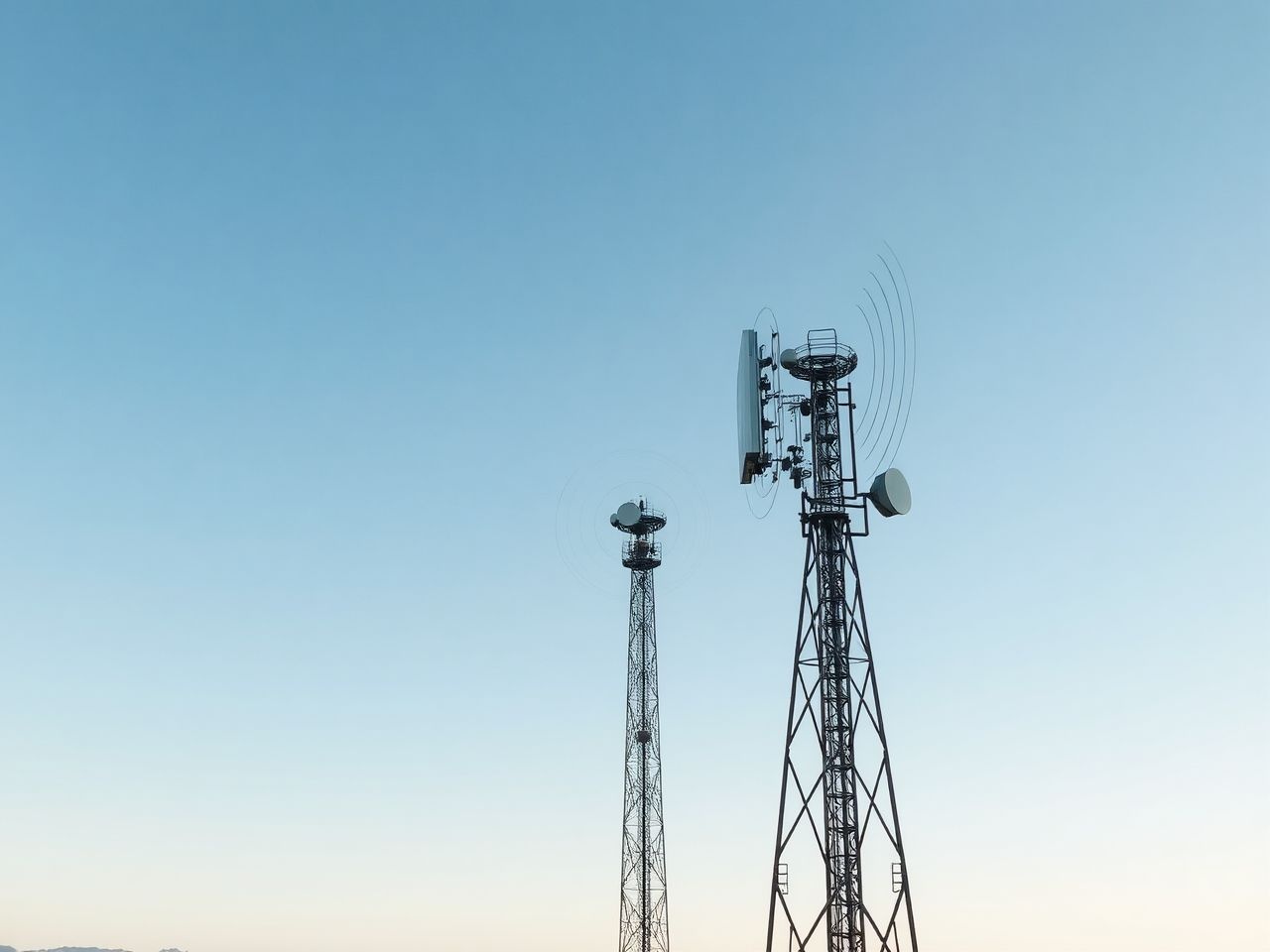

Gyakorlati alkalmazások és a vivő hullám
A vivő hullám és a moduláció elmélete nem csupán elvont fizikai fogalom; a modern világunk minden szegletében jelen van, és a mindennapi kommunikációnk alapját képezi. Nézzünk meg néhány kulcsfontosságú alkalmazási területet, ahol a vivő hullám nélkülözhetetlen szerepet játszik.
Rádió- és televízióadás
A rádió- és televízióadás talán a legkézenfekvőbb példája a vivő hullám használatának. Minden rádióállomás egy meghatározott vivőfrekvencián sugároz, legyen szó AM vagy FM adásról. Amikor bekapcsoljuk a rádiót és kiválasztunk egy állomást, valójában a vevőnk egy adott vivőfrekvenciára hangolódik rá. A televíziós adás is hasonló elven működik, ahol külön vivő hullámok hordozzák a kép- és hanginformációt (analóg rendszerekben VSB AM a képnek, FM a hangnak; digitális rendszerekben komplexebb modulációk, mint a COFDM).
Mobil kommunikáció (2G, 3G, 4G, 5G)
A mobiltelefonok működése teljes mértékben a vivő hullám modulációjára épül. Amikor telefonálunk, üzenetet küldünk vagy internetezünk, a hangunk és adataink digitális formában kerülnek modulálásra egy vivő hullámra, amelyet a bázisállomások továbbítanak. A különböző generációk (2G, 3G, 4G, 5G) egyre fejlettebb modulációs technikákat (pl. QPSK, QAM, OFDM) és magasabb vivőfrekvenciákat alkalmaznak, hogy nagyobb adatátviteli sebességet és kapacitást biztosítsanak. A 5G például a milliméteres hullámhosszú sávokat is kihasználja, ahol a vivőfrekvenciák rendkívül magasak.
Wi-Fi és egyéb vezeték nélküli hálózatok
A vezeték nélküli hálózatok, mint a Wi-Fi, Bluetooth vagy Zigbee, szintén vivő hullámokat használnak az adatátvitelre. A Wi-Fi például a 2.4 GHz és 5 GHz-es frekvenciasávokban működik, ahol a vivő hullámokra QAM vagy OFDM modulációval ültetik rá az adatokat. Ez teszi lehetővé, hogy laptopjaink, okostelefonjaink és más eszközeink vezeték nélkül kommunikáljanak a routerrel és az internettel.
Műholdas kommunikáció
A műholdas kommunikációban a vivő hullámok még nagyobb távolságokat szelnek át – akár több tízezer kilométert is a Föld és a geostacionárius műholdak között. Itt is magas frekvenciájú mikrohullámú vivőket alkalmaznak, amelyeket digitálisan modulálnak (gyakran QPSK vagy QAM), hogy nagy mennyiségű adatot továbbítsanak (pl. műholdas TV, internet, telefon).
Optikai szálas rendszerek
Bár nem elektromágneses rádióhullámokról van szó, az optikai szálas kommunikáció is egyfajta „vivő” rendszert használ: a fényt. Itt a fény a „vivő hullám”, amelynek intenzitását, fázisát vagy polarizációját modulálják, hogy digitális adatokat továbbítsanak a szálakon keresztül. Az optikai vivő frekvenciája rendkívül magas, a terahertzes tartományba esik, ami hatalmas sávszélességet és adatátviteli kapacitást tesz lehetővé.
Ahogy a technológia fejlődik, a vivő hullámok használata is egyre kifinomultabbá válik. Az intelligens antennarendszerek (MIMO), a többvivős rendszerek (OFDM) és az adaptív modulációs technikák mind-mind arra törekszenek, hogy a lehető leghatékonyabban használják ki a rendelkezésre álló frekvenciaspektrumot, és a vivő hullámot a lehető legoptimálisabban kihasználva juttassák el az információt a céljához.
A vivő hullám a modern kommunikáció univerzális nyelve, amely minden digitális és analóg adatot képes a távoli célhoz eljuttatni, legyen szó hangról, képről vagy internetes adatcsomagról.
A vivő hullám kihívásai és a jövő
Bár a vivő hullám a kommunikáció alapköve, használatával számos kihívás is jár. A mérnökök és kutatók folyamatosan dolgoznak azon, hogy ezeket a kihívásokat leküzdjék, és a jövő kommunikációs rendszereit még hatékonyabbá, megbízhatóbbá és gyorsabbá tegyék.
Zaj és interferencia
A zaj és az interferencia a kommunikáció örök ellenségei. A zaj lehet természetes eredetű (pl. légköri zaj, hőzaj) vagy emberi eredetű (pl. elektromos berendezések, más adók). Ezek a nem kívánt jelek befolyásolhatják a vivő hullám modulált paramétereit, ami hibás információátvitelhez vezethet. A modulációs technikák (különösen az FM és a digitális moduláció) és a hibajavító kódok segítenek a zajállóság növelésében, de a zaj sosem küszöbölhető ki teljesen.
Torzítás
A vivő hullám terjedése során különféle torzítások érhetik. Ezek lehetnek amplitúdótorzítások, fázistorzítások vagy frekvenciatorzítások, amelyeket a jelút (pl. kábel, légkör) vagy az elektronikus alkatrészek okoznak. A torzítások megváltoztathatják a modulált jel alakját, ami szintén hibás demodulációhoz vezethet. Az adaptív kiegyenlítők és a digitális jelfeldolgozási technikák segítenek a torzítások kompenzálásában.
A spektrum zsúfoltsága
Ahogy egyre több vezeték nélküli eszköz és szolgáltatás jelenik meg, a rendelkezésre álló frekvenciaspektrum egyre zsúfoltabbá válik. Ez korlátozza a rendelkezésre álló vivőfrekvenciák számát, és növeli az interferencia kockázatát. A spektrumhatékonyság növelése (pl. QAM, OFDM), a spektrum megosztása (pl. kognitív rádió) és az új, magasabb frekvenciasávok (pl. milliméteres hullámok az 5G-ben) felfedezése kulcsfontosságú a jövőbeni igények kielégítéséhez.
Összetett modulációs technikák (OFDM)
Az OFDM (Orthogonal Frequency-Division Multiplexing) egy olyan fejlett modulációs technika, amely számos vivő hullámot (alvivőt) használ egyszerre, mindegyiket alacsony sebességű adatfolyammal modulálva. Ez a technika rendkívül ellenálló a többutas terjedés okozta interferenciával szemben, és nagyon magas spektrális hatékonyságot biztosít. Az OFDM a Wi-Fi (802.11a/g/n/ac/ax), a 4G LTE, az 5G, a DSL és a digitális televíziózás (DVB-T) alapja.
Kvantumkommunikáció és új „vivők”
A jövő távközlési rendszerei még radikálisabb változásokat hozhatnak. A kvantumkommunikáció például a fény kvantumos tulajdonságait (fotonok polarizációja vagy fázisa) használja fel információ átvitelére. Bár ez még gyerekcipőben jár, alapvetően új „vivő” koncepciókat vet fel, ahol az információ nem a klasszikus hullámparaméterek modulálásával, hanem a kvantumállapotok kódolásával történik. Ez a technológia soha nem látott biztonságot ígér a titkosított kommunikációban.
A vivő hullám tehát egy dinamikusan fejlődő területen belül állandóan alkalmazkodik és fejlődik. Az alapelv – az információ hordozása egy magasabb frekvenciájú jellel – örök érvényű marad, de a megvalósítás módja, a modulációs technikák és a felmerülő kihívásokra adott válaszok folyamatosan alakítják a kommunikáció jövőjét.
