Elgondolkodott már azon, hogy mi mozgatja a modern világ szinte minden szegletét, az ipari gépektől kezdve a háztartási eszközökig, vagy épp az elektromos autókat? A válasz nem más, mint a villanymotor, egy olyan alapvető technológia, amely a villamos energiát mechanikai munkává alakítja, és ezzel forradalmasította a termelést, a közlekedést és mindennapi életünket.
A villanymotorok a modern ipar és társadalom láthatatlan, mégis elengedhetetlen motorjai. Képzeljük el egy pillanatra a világot nélkülük: nem lennének liftek, hűtőszekrények, mosógépek, ventilátorok, de még számítógépek sem, hiszen azok hűtését is villanymotorok végzik. Ez a cikk a villanymotorok lenyűgöző világába kalauzolja az olvasót, részletesen bemutatva azok típusait, felépítését és működési elvét, a legalapvetőbb fizikai jelenségektől a legkorszerűbb alkalmazásokig.
A villanymotor fogalma és alapvető működési elve
A villanymotor egy elektromechanikus eszköz, amely a villamos energiát mechanikai energiává alakítja. Ez az energiaátalakítás az elektromágnesesség elvén alapul, pontosabban a mágneses mező és az áramjárta vezető közötti kölcsönhatáson. A motorok működése során a mozgó alkatrészek – jellemzően a forgórész – forgómozgást végeznek, ami aztán hasznos munkává alakítható.
A működés kulcsa az elektromágneses indukció és a Lorentz-erő. Amikor egy áramjárta vezető mágneses mezőbe kerül, a vezetőre erő hat. Ez az erő hozza létre a forgatónyomatékot, ami a motor forgórészét elindítja és forgásban tartja. A villanymotorok hatékonysága és megbízhatósága teszi őket az egyik legelterjedtebb energiaátalakító eszközzé a világon.
A villanymotorok rendkívül széles skálán mozognak a méret, a teljesítmény és a működési elv tekintetében. Léteznek mikroszkopikus méretű motorok, amelyek például mobiltelefonok rezgését biztosítják, és hatalmas, több megawattos teljesítményű motorok, amelyek acélhengerműveket vagy óceánjáró hajókat hajtanak. Ez a sokféleség a különböző alkalmazási területek igényeiből fakad, és a mérnöki innováció folyamatos hajtóereje.
A villanymotorok a modern világ csendes hősei, melyek a villamos energiát láthatatlan erővé, mozgássá és fejlődéssé alakítják, lehetővé téve a technológiai haladást szinte minden iparágban.
Az elektromágnesesség alapjai
A villanymotorok megértéséhez elengedhetetlen az elektromágnesesség alapjainak ismerete. Az elektromágnesesség az a fizikai jelenség, amely a villamos és mágneses mezők közötti kölcsönhatást írja le. Két alapvető elv kulcsfontosságú a motorok működésében: az áram által keltett mágneses mező és a mágneses mezőben mozgó vezetőre ható erő.
Amikor egy vezetőben (például egy tekercsben) áram folyik, az mágneses mezőt hoz létre maga körül. Ennek a mágneses mezőnek az iránya és erőssége függ az áram irányától és nagyságától, valamint a tekercs geometriájától. Ez a jelenség az elektromágnes alapja, amely a villanymotorok állórészében és forgórészében is létrejöhet.
A másik alapelv a Lorentz-erő. Ha egy áramjárta vezető mágneses mezőbe kerül, a vezetőre egy erő hat. Ennek az erőnek az iránya merőleges mind az áram irányára, mind a mágneses mező irányára. Ez az erő hozza létre a forgatónyomatékot a motor forgórészén, ami a forgást eredményezi. A motorok tervezése során a mérnökök optimalizálják ezt az erőt a maximális nyomaték és hatékonyság elérése érdekében.
Ezek az alapvető fizikai törvényszerűségek adják a villanymotorok működésének gerincét, legyen szó akár egy egyszerű játékmotorról, akár egy komplex ipari hajtásról. A villamos energia és a mágneses mező közötti elegáns kölcsönhatás teszi lehetővé, hogy a motorok megbízhatóan és hatékonyan alakítsák át az energiát.
A villanymotorok főbb alkatrészei
Bár a villanymotorok típusai és méretei rendkívül változatosak, alapvető felépítésük hasonló elemekből áll. Két fő részre oszthatók: az állórészre (sztátor) és a forgórészre (rotor).
Az állórész (sztátor)
Az állórész a motor rögzített része, amely a motorházon belül helyezkedik el. Feladata a mágneses mező létrehozása, amely kölcsönhatásba lép a forgórész mágneses mezőjével vagy áramával. Főbb elemei:
- Motorház: Védi a belső alkatrészeket a külső behatásoktól, és gyakran a hűtést is segíti. Anyaga általában öntöttvas vagy alumínium.
- Állórész vasmag: Laminált acéllemezekből készül, hogy minimalizálja az örvényáramú veszteségeket. Ebben a vasmagban vannak kialakítva a hornyok, amelyekbe az állórész tekercsei kerülnek.
- Állórész tekercsek: Ezek a tekercsek hozzák létre a mágneses mezőt, amikor áram folyik rajtuk. A tekercsek száma és elrendezése határozza meg a motor pólusszámát és így a szinkron fordulatszámát.
A forgórész (rotor)
A forgórész a motor mozgó része, amely a tengelyre van szerelve, és a mágneses mezővel való kölcsönhatás révén forog. Főbb elemei:
- Forgórész vasmag: Szintén laminált acéllemezekből készül. Hornyok találhatók rajta, amelyekbe a forgórész tekercsei vagy vezetőrudai kerülnek.
- Forgórész tekercsek/vezetők: Ezekben indukálódik áram, vagy ezeken keresztül folyik az áram, ami kölcsönhatásba lép az állórész mágneses mezőjével, létrehozva a forgatónyomatékot.
- Tengely: A forgórészre szerelt tengely viszi át a mechanikai energiát a meghajtott berendezésre.
További fontos alkatrészek
Az állórészen és a forgórészen kívül számos más alkatrész is hozzájárul a motor megfelelő működéséhez:
- Csapágyak: Lehetővé teszik a forgórész súrlódásmentes forgását az állórészhez képest. Gördülőcsapágyak vagy siklócsapágyak lehetnek.
- Légrés: Az állórész és a forgórész közötti kis távolság, amelyen keresztül a mágneses mező záródik. Ennek mérete optimalizált a hatékony működéshez.
- Kommutátor és szénkefék (egyenáramú motoroknál): A kommutátor egy szegmensekből álló gyűrű, amely az áram irányát változtatja meg a forgórész tekercseiben, biztosítva a folyamatos forgást. A szénkefék vezetik az áramot a külső áramforrásból a kommutátoron keresztül a forgórészre.
- Csúszógyűrűk és szénkefék (csúszógyűrűs aszinkron motoroknál): Lehetővé teszik az áram bevezetését vagy elvezetését a forgórész tekercseiből.
- Hűtőrendszer: Ventilátorok és hűtőbordák segítenek elvezetni a motor működése során keletkező hőt, megelőzve a túlmelegedést.
- Kapocstábla: A motor elektromos csatlakozási pontjai, ahol a tápfeszültséget bekötik.
Ez a komplex, mégis harmonikus felépítés teszi lehetővé, hogy a villanymotorok megbízhatóan és hosszú élettartammal üzemeljenek a legkülönfélébb környezetekben.

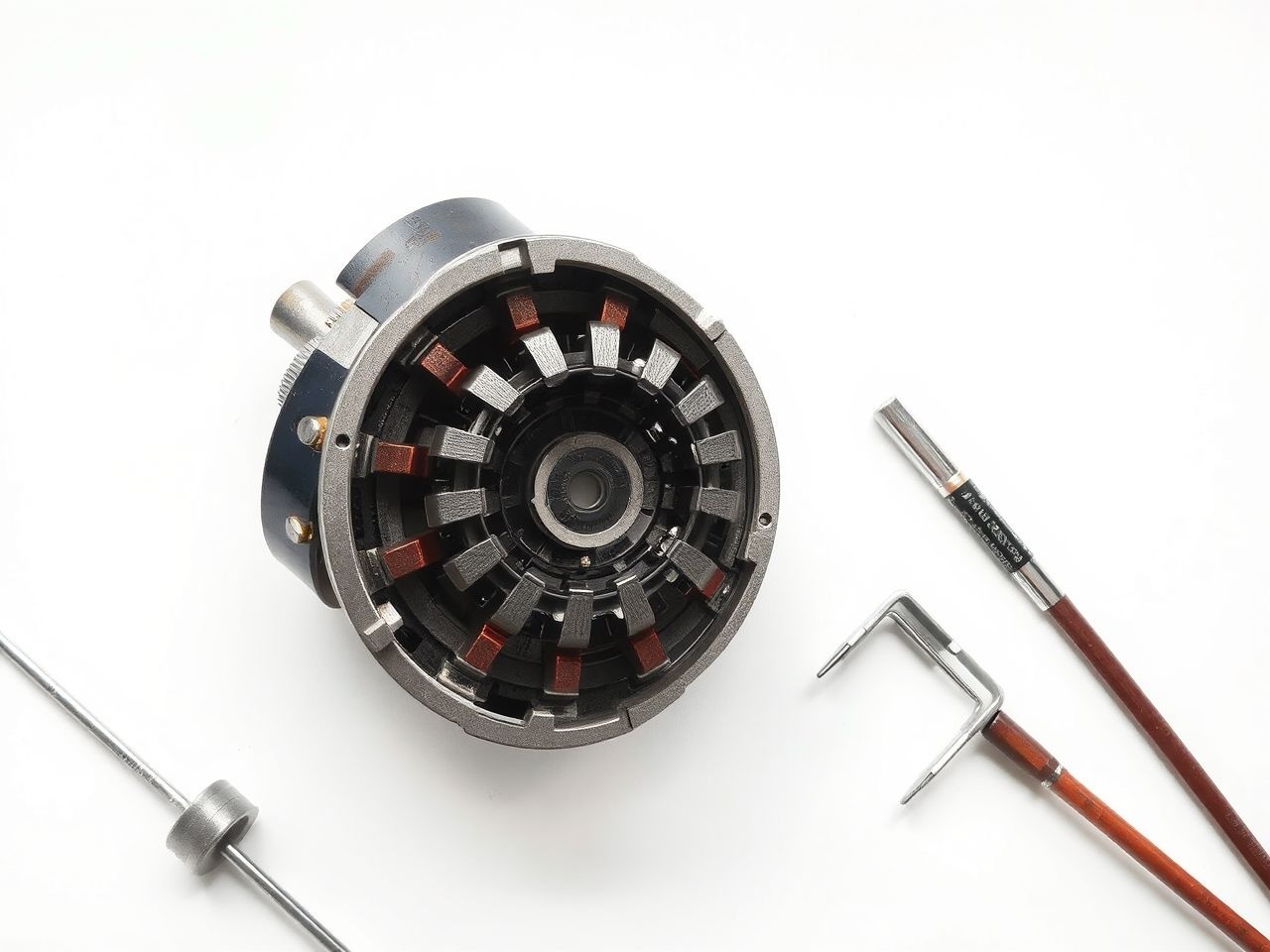

Az egyenáramú (DC) motorok
Az egyenáramú (DC) motorok az egyik legrégebbi és legegyszerűbb villanymotor típusok. Működésük alapja, hogy egy egyenáramú táplálású forgórész tekercsre ható Lorentz-erő forgatónyomatékot hoz létre egy állandó vagy elektromágneses állórész mágneses mezőjében. Fő jellemzőjük a kommutátor és a szénkefék megléte, amelyek biztosítják az áram irányának folyamatos váltakozását a forgórész tekercseiben, ezzel fenntartva a folyamatos forgatónyomatékot.
Felépítés és működési elv
Egy tipikus DC motor állórésze (státor) állandó mágnesekből vagy gerjesztő tekercsekből áll, amelyek létrehozzák a fix mágneses mezőt. A forgórész (rotor) egy vasmagra tekercselt vezetékekből áll, amelyek a tengelyre vannak szerelve. A forgórész tekercsei egy kommutátorhoz csatlakoznak. A kommutátor egy szegmensekből álló rézgyűrű, amely minden egyes forgórész tekercs végéhez kapcsolódik.
A szénkefék nyomódnak a kommutátorhoz, és vezetik az egyenáramot a külső forrásból a forgórész tekercseibe. Ahogy a forgórész forog, a kommutátor szegmensei elcsúsznak a szénkefék alatt, folyamatosan megváltoztatva az áram irányát a forgórész tekercseiben. Ez a folyamatos irányváltás biztosítja, hogy a forgórészre ható erő mindig ugyanabba az irányba hasson, fenntartva a forgatónyomatékot és a folyamatos forgást.
Az egyenáramú motorok típusai
Az egyenáramú motorok gerjesztésük módja szerint több típusra oszthatók:
- Soros gerjesztésű motor (Series Wound DC Motor):
A gerjesztő tekercsek sorosan vannak kötve a forgórész tekercseivel. Jellemzőjük a nagy indítónyomaték és a fordulatszám jelentős csökkenése a terhelés növekedésével. Tipikus alkalmazásaik: daruk, villamos mozdonyok, indítómotorok, ahol nagy indítóerőre van szükség.
- Párhuzamos gerjesztésű motor (Shunt Wound DC Motor):
A gerjesztő tekercsek párhuzamosan vannak kötve a forgórész tekercseivel. Jellemzőjük a viszonylag állandó fordulatszám a terhelés változásával szemben, és a közepes indítónyomaték. Alkalmazásaik: szerszámgépek, ventilátorok, szivattyúk, ahol stabil fordulatszámra van szükség.
- Vegyes gerjesztésű motor (Compound Wound DC Motor):
Mind soros, mind párhuzamos gerjesztő tekercsekkel rendelkezik, kombinálva a két előző típus tulajdonságait. Jó indítónyomatékkal és viszonylag stabil fordulatszámmal bír. Alkalmazásai: présgépek, kompresszorok, liftek.
- Állandó mágneses motor (Permanent Magnet DC Motor – PMDC):
Az állórész mágneses mezőjét állandó mágnesek biztosítják, így nincs szükség gerjesztő tekercsekre. Egyszerűbb felépítésűek, kisebbek és hatékonyabbak lehetnek. Gyakoriak kis teljesítményű alkalmazásokban, mint például játékok, ablaktörlő motorok, kis háztartási gépek.
Kefe nélküli egyenáramú motorok (BLDC motorok)
A kefe nélküli egyenáramú (BLDC) motorok az elmúlt évtizedek egyik legjelentősebb innovációját jelentik a DC motorok területén. Ahogy a nevük is mutatja, nem tartalmaznak szénkeféket és kommutátort. Ez jelentős előnyökkel jár: hosszabb élettartam, kisebb karbantartási igény, nagyobb hatásfok, kisebb zajszint és nagyobb fordulatszám elérése.
A BLDC motorok állórésze tekercselt, a forgórésze pedig állandó mágnesekkel rendelkezik. Az áram irányát és ütemezését a forgórész tekercseiben elektronikus vezérlő (ESC – Electronic Speed Controller) biztosítja, amely a rotor helyzetét érzékelők (Hall-szenzorok) vagy szenzor nélküli módszerek segítségével folyamatosan figyeli. Ez a vezérlő kapcsolja az áramot a megfelelő állórész tekercsekre, létrehozva a forgó mágneses mezőt, amely a rotor állandó mágneseivel kölcsönhatásba lép, és forgatja azt.
A BLDC motorok rendkívül sokoldalúak, és széles körben alkalmazzák őket drónokban, elektromos kerékpárokban, robotikában, számítógép ventilátorokban, háztartási gépekben és elektromos járművekben, ahol a precíz vezérlés és a nagy hatásfok elengedhetetlen.
A váltakozóáramú (AC) motorok
A váltakozóáramú (AC) motorok a legelterjedtebb villanymotor típusok, különösen az ipari alkalmazásokban. Ennek oka, hogy a váltakozóáramú hálózat könnyen elérhető, és az AC motorok felépítése gyakran egyszerűbb, karbantartási igényük alacsonyabb, mint a hagyományos DC motoroké. Működésük alapja a forgó mágneses mező létrehozása az állórészben, amely kölcsönhatásba lép a forgórész mágneses mezőjével vagy áramával.
A forgó mágneses mező elve
A váltakozóáramú motorok alapvető működési elve a forgó mágneses mező. Egy háromfázisú AC motor állórészében három tekercscsoport található, amelyek egymáshoz képest 120 fokkal eltolva helyezkednek el. Amikor ezekre a tekercsekre háromfázisú váltakozóáramot kapcsolunk, amelynek fázisai egymáshoz képest 120 fokkal eltolva vannak, egy olyan mágneses mező jön létre, amely állandó sebességgel forog az állórészben. Ez a forgó mágneses mező kulcsfontosságú a motor működéséhez.
Az AC motorok főbb típusai
Az AC motorokat két fő kategóriába sorolhatjuk: szinkronmotorok és aszinkronmotorok (indukciós motorok).
Szinkronmotorok
A szinkronmotorok nevüket onnan kapták, hogy a forgórészük pontosan a hálózati frekvencia által meghatározott szinkron fordulatszámmal forog. Ez azt jelenti, hogy a rotor mágneses mezője „szinkronban” van az állórész forgó mágneses mezőjével.
Felépítés és működési elv
Egy szinkronmotor állórésze hasonló az aszinkronmotoréhoz, általában háromfázisú tekercseléssel rendelkezik, amely a forgó mágneses mezőt hozza létre. A forgórész azonban eltérő: lehet egyenárammal gerjesztett elektromágnes (csúszógyűrűkön és szénkeféken keresztül táplálva), vagy állandó mágnesekből áll. A forgórész mágneses pólusai „befogják” az állórész forgó mágneses mezőjét, és annak sebességével együtt forognak.
A szinkronmotorok nem önindítóak a legtöbb esetben. Indításukhoz külső segítséget igényelhetnek (pl. indítótekercsek, segédmotor, frekvenciaváltó), vagy pedig aszinkron motorként indulnak el, majd szinkronizálódnak. Amint elérik a szinkron fordulatszámot, a terhelés változásával a fordulatszámuk állandó marad, ami precíz alkalmazásoknál rendkívül előnyös.
Alkalmazások
A szinkronmotorokat olyan alkalmazásokban használják, ahol a pontos és állandó fordulatszám elengedhetetlen. Ilyenek például a nagy teljesítményű generátorok (szinkrongenerátorok), ahol a hálózati frekvenciát tartják, vagy nagy teljesítményű ipari hajtások, ahol a sebesség stabilitása kritikus. Az állandó mágneses szinkronmotorokat (PMSM) egyre inkább alkalmazzák elektromos járművekben, robotikában és precíziós szerszámgépekben a nagy hatásfok és a kiváló vezérlési tulajdonságok miatt.
Aszinkronmotorok (indukciós motorok)
Az aszinkronmotorok, más néven indukciós motorok a legelterjedtebb villanymotor típusok az iparban és a háztartásokban. Nevüket onnan kapták, hogy a forgórészük fordulatszáma mindig kisebb, mint az állórész forgó mágneses mezőjének szinkron fordulatszáma. Ez a különbség a csúszás (slip), ami elengedhetetlen az áram indukálásához a forgórészben.
Felépítés és működési elv
Az aszinkronmotor állórésze háromfázisú tekercseléssel rendelkezik, amely a már említett forgó mágneses mezőt hozza létre. A forgórész két fő típusa létezik:
- Kalickás forgórészű (Squirrel Cage) motor:
Ez a leggyakoribb típus. A forgórész vasmagjában réz- vagy alumíniumrudak vannak elhelyezve, amelyeket a végeken rövidre zárt gyűrűk kötnek össze. Ez a kialakítás egy mókuskalitkára emlékeztet. Amikor az állórész forgó mágneses mezője metszi ezeket a rövidre zárt vezetőrudakat, feszültséget indukál bennük, ami áramot hoz létre. Ez az indukált áram saját mágneses mezőt hoz létre, amely kölcsönhatásba lép az állórész mezőjével, és forgatónyomatékot eredményez. A forgórész igyekszik felzárkózni az állórész forgó mezőjéhez, de sosem éri el azt, hiszen akkor megszűnne az indukció.
- Csúszógyűrűs forgórészű (Wound Rotor) motor:
Ennél a típusnál a forgórész tekercselt, és a tekercsek végei csúszógyűrűkön keresztül vannak kivezetve. Ezekhez a csúszógyűrűkhöz külső ellenállásokat lehet kapcsolni az indítónyomaték növelése és az indítóáram csökkentése érdekében, vagy a fordulatszám szabályozására. A motor beindulása után az ellenállásokat rövidre zárják, és a motor kalickásként működik tovább. Ez a típus bonyolultabb és drágább, de nagyobb indítónyomatékot és jobb fordulatszám-szabályozást tesz lehetővé.
Egyfázisú és háromfázisú aszinkronmotorok
Az aszinkronmotorok lehetnek egyfázisúak vagy háromfázisúak.
- Háromfázisú aszinkronmotorok:
Ezek az ipari szabványok, mivel a háromfázisú táplálás természetesen hozza létre a forgó mágneses mezőt, így önindítóak. Robusztusak, megbízhatóak, és a legtöbb ipari alkalmazásban ezeket használják.
- Egyfázisú aszinkronmotorok:
Az egyfázisú hálózat nem képes önmagában forgó mágneses mezőt létrehozni, ezért az egyfázisú aszinkronmotorok nem önindítóak. Indításukhoz valamilyen segédberendezésre van szükség. A leggyakoribb indítási módszerek:
- Fáziseltoló (Split-Phase) motorok: Egy segédtekercset használnak, amely eltolja a fázist, létrehozva egy forgó mezőt az indításhoz.
- Kondenzátoros indítású (Capacitor-Start) motorok: Kondenzátort használnak a segédtekercs áramának fáziseltolására, nagyobb indítónyomatékot biztosítva.
- Árnyékolt pólusú (Shaded-Pole) motorok: Egyszerű, olcsó motorok, ahol egy rövidre zárt rézgyűrű, az árnyékoló gyűrű hozza létre a fáziseltolást. Kis teljesítményű alkalmazásokban használják, ahol az alacsony indítónyomaték elfogadható (pl. ventilátorok).
Az egyfázisú motorok jellemzően háztartási gépekben (mosógép, hűtő), kisebb szivattyúkban és ventilátorokban találhatók meg.
Az aszinkronmotorok rendkívül megbízhatóak, viszonylag olcsók, és alacsony karbantartási igényűek, ami hozzájárult széles körű elterjedésükhöz.
Speciális villanymotor típusok
A DC és AC motorok alapvető kategóriáin túl számos speciális villanymotor létezik, amelyeket konkrét alkalmazásokra terveztek, ahol egyedi igények (pl. precíziós vezérlés, nagy nyomaték kis sebességnél) merülnek fel.
Lépésmotorok (Stepper Motors)
A lépésmotorok olyan motorok, amelyek a tengelyüket diszkrét szögekben (lépésekben) képesek elfordítani. Nem folyamatosan forognak, hanem impulzusokra reagálva lépésenként mozdulnak el. Ez a tulajdonság teszi őket ideálissá a precíziós pozicionálást igénylő alkalmazásokban.
Felépítés és működési elv
A lépésmotorok állórésze több tekercsből (fázisból) áll, a forgórész pedig fogazott vasmagból vagy állandó mágnesekből. A motor vezérlője a tekercseket meghatározott sorrendben, impulzusszerűen feszültség alá helyezi. Minden egyes impulzus hatására a forgórész egy adott szöggel elfordul, és a következő stabil pozícióba áll. A forgás sebességét a bejövő impulzusok frekvenciája, a megtett szög nagyságát pedig az impulzusok száma határozza meg.
Alkalmazások
A lépésmotorokat széles körben alkalmazzák CNC gépekben, 3D nyomtatókban, robotikában, precíziós műszerekben, nyomtatókban és szkennerekben, ahol a pontos pozíciótartás és a nyitott hurkú vezérlés (nincs szükség visszacsatolásra a pozícióról, mivel a vezérlő tudja, hány lépést küldött) előnyös.
Szervomotorok (Servo Motors)
A szervomotorok olyan motorok, amelyeket precíz pozíció-, sebesség- és nyomatékszabályozásra terveztek. A „szervo” szó a latin „servus” szóból ered, ami szolgát jelent, utalva arra, hogy a motor „szolgálja” a vezérlő parancsait. A szervomotorok nem önálló motorok, hanem egy komplett szervorendszer részei, amely magában foglalja a motort, egy érzékelőt (enkódert) és egy vezérlőelektronikát.
Felépítés és működési elv
A szervomotor maga lehet DC vagy AC típusú (gyakran állandó mágneses szinkronmotor vagy BLDC motor). A kulcs a visszacsatolás. Az enkóder folyamatosan méri a motor tengelyének aktuális pozícióját vagy sebességét, és ezt az információt visszaküldi a szervovezérlőnek. A vezérlő összehasonlítja a kívánt (beállított) értékkel, és ha eltérést tapasztal, azonnal korrigálja a motor működését. Ez a zárt hurkú vezérlés teszi lehetővé a rendkívül pontos és dinamikus szabályozást.
Alkalmazások
A szervomotorokat ott használják, ahol a pontosság és a dinamika a legfontosabb. Ilyenek például a robotkarok, ipari automatizálási rendszerek, csomagológépek, textilipari gépek, orvosi berendezések és repülőgép-vezérlő rendszerek.
Univerzális motorok (Universal Motors)
Az univerzális motorok különlegesek abban, hogy mind egyenáramú, mind váltakozóáramú hálózatról képesek működni. Ez a tulajdonság a felépítésükből adódik.
Felépítés és működési elv
Az univerzális motorok felépítése hasonlít a soros gerjesztésű DC motorokéhoz: a gerjesztő tekercsek sorosan vannak kötve a forgórész tekercseivel, és a forgórész kommutátorral és szénkefékkel rendelkezik. Amikor egyenárammal táplálják, DC motorként viselkedik. Amikor váltakozóárammal táplálják, az áram mind a gerjesztő-, mind a forgórész tekercseiben egyidejűleg változtatja az irányát, így a pólusok mindig úgy változnak, hogy a forgatónyomaték iránya állandó marad. Ez teszi lehetővé az AC működést.
Alkalmazások
Az univerzális motorok nagy indítónyomatékkal és nagy fordulatszámmal rendelkeznek. Gyakran használják őket kézi szerszámokban (fúrók, sarokcsiszolók), porszívókban, turmixgépekben és egyéb háztartási készülékekben, ahol a nagy fordulatszám és a kompakt méret előnyös.
Lineáris motorok (Linear Motors)
A lineáris motorok egyedülállóak abban, hogy a forgó mozgás helyett egyenes vonalú mozgást hoznak létre. Elvileg egy hagyományos forgó villanymotor „kiterített” változataként képzelhetők el.
Felépítés és működési elv
Egy lineáris motor két fő részből áll: egy primer (általában az „állórész”, amely a tekercseket tartalmazza) és egy szekunder (általában a „forgórész”, amely lehet állandó mágnesekből vagy vezetőrudakból álló sín). Amikor a primer tekercseiben áram folyik, mozgó mágneses mezőt hoz létre, amely kölcsönhatásba lép a szekunderrel, és egyenes vonalú erőt generál, ami elmozdulást eredményez.
Alkalmazások
A lineáris motorokat nagy pontosságú és nagy sebességű egyenes vonalú mozgást igénylő alkalmazásokban használják, például gyorsvonatokban (maglev), ipari automatizálásban, CNC gépekben, félvezetőgyártásban és robotikában.
Reluktancia motorok (Reluctance Motors)
A reluktancia motorok működése azon az elven alapul, hogy a mágneses mező mindig a legkisebb mágneses ellenállás (reluktancia) útját keresi. A forgórész nem tartalmaz tekercseket vagy állandó mágneseket, hanem fogazott acélból készül.
Felépítés és működési elv
Az állórész tekercsei impulzusszerűen vannak táplálva, létrehozva a mágneses mezőt. A forgórész fogai mindig a legközelebbi állórész pólusokhoz igazodnak, minimalizálva a mágneses ellenállást. A tekercsek megfelelő szekvenciális kapcsolásával a forgórész folyamatosan forog.
Kapcsolt reluktancia motorok (Switched Reluctance Motors – SRM)
A kapcsolt reluktancia motorok (SRM) modern változatai a nagy hatásfok, a robusztus felépítés és a széles fordulatszám-tartomány miatt egyre népszerűbbek. Nincsenek állandó mágnesek a forgórészben, és nincs tekercselés sem, ami egyszerűsíti a gyártást és növeli a megbízhatóságot. Vezérlésük azonban bonyolultabb, mivel a tekercsek pontos kapcsolása elengedhetetlen a megfelelő működéshez.
Alkalmazások
Az SRM motorokat elektromos járművekben, szivattyúkban, ventilátorokban és háztartási gépekben alkalmazzák, ahol a robusztusság, a hatékonyság és a széles sebességtartomány fontos.
A villanymotorok felépítése és működési elveinek összehasonlítása
A villanymotorok széles választéka ellenére alapvető felépítésük és működési elvük az elektromágneses kölcsönhatáson alapul. Az alábbi táblázat összefoglalja a legfontosabb különbségeket a főbb motortípusok között:
| Jellemző | DC motor (kefés) | BLDC motor | Szinkronmotor (AC) | Aszinkronmotor (AC) | Lépésmotor |
|---|---|---|---|---|---|
| Áramforrás | Egyenáram (DC) | Egyenáram (vezérlővel) | Váltakozóáram (AC) | Váltakozóáram (AC) | Egyenáramú impulzusok |
| Állórész | Állandó mágnes vagy gerjesztő tekercs | Tekercselt (3 fázisú) | Tekercselt (3 fázisú) | Tekercselt (1 vagy 3 fázisú) | Tekercselt (több fázisú) |
| Forgórész | Tekercselt (kommutátorral) | Állandó mágneses | Gerjesztett tekercs vagy állandó mágnes | Kalickás vagy tekercselt | Fogazott vasmag vagy állandó mágnes |
| Kommutátor/Kefék | Van | Nincs | Nincs (kivéve gerjesztett rotor) | Nincs (kivéve csúszógyűrűs) | Nincs |
| Fordulatszám | Változó, terheléstől függő | Változó, vezérlővel szabályozható | Szinkron, állandó | Aszinkron, enyhén terheléstől függő | Lépésenkénti, impulzusfüggő |
| Indítónyomaték | Jó (különösen soros) | Kiváló | Gyakran nem önindító | Jó | Kiváló (alacsony fordulaton) |
| Vezérlés | Egyszerű feszültség/áram szabályozás | Elektronikus vezérlő (ESC) | Frekvenciaváltó (VFD) | Frekvenciaváltó (VFD) | Lépésvezérlő |
| Hatásfok | Közepes | Magas | Magas | Jó | Közepes (mikro-lépésnél jobb) |
| Karbantartás | Magas (kefék miatt) | Alacsony | Alacsony | Alacsony | Alacsony |
| Jellemző alkalmazások | Játékok, szerszámok, autók indító motorja | Drónok, e-bike, robotika, háztartás | Generátorok, nagy ipari hajtások, EV | Ipari gépek, szivattyúk, ventilátorok, háztartás | 3D nyomtatók, CNC gépek, robotika |

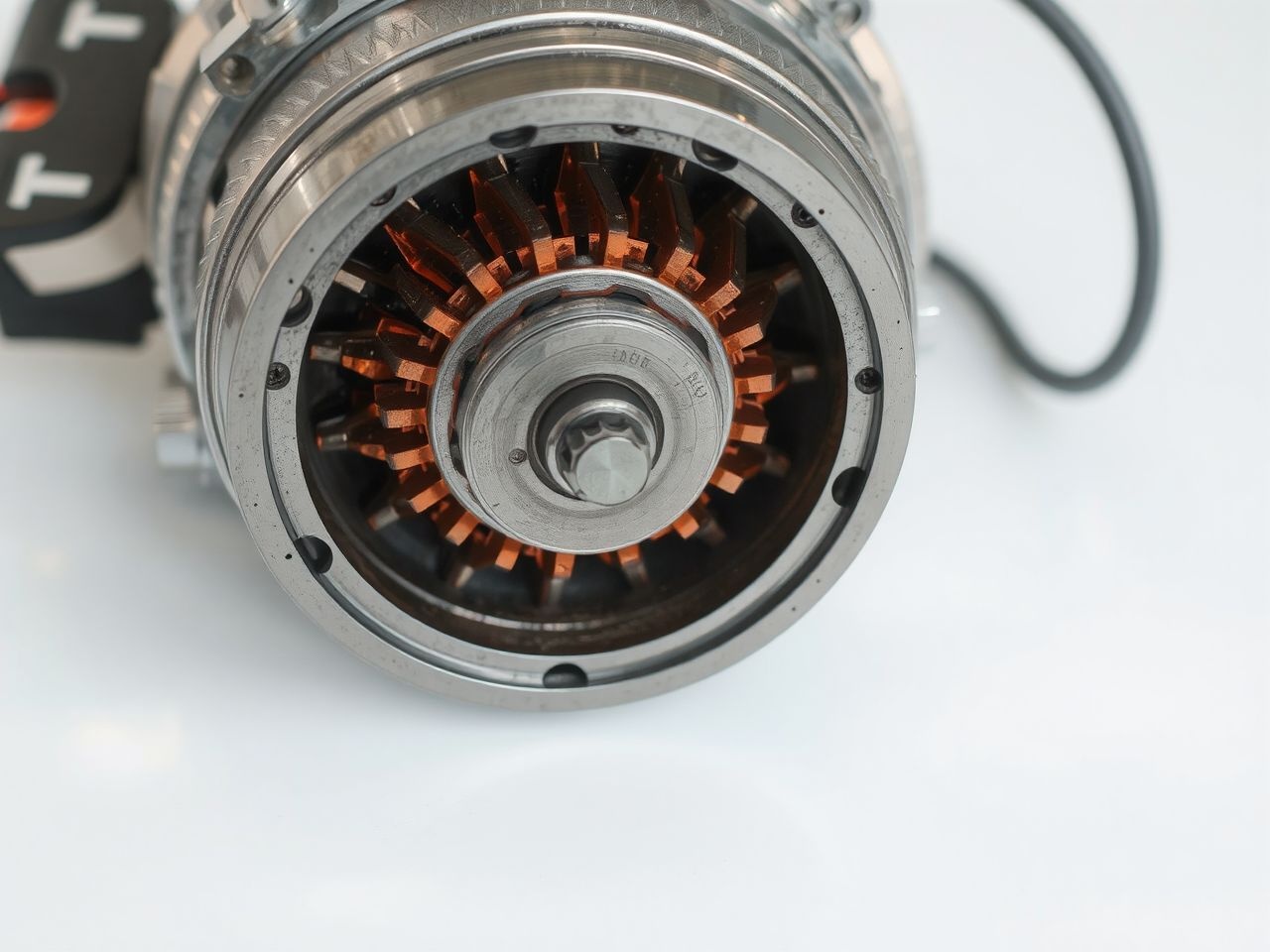

A villanymotorok teljesítményjellemzői és paraméterei
A villanymotorok kiválasztásakor és tervezésekor számos műszaki paramétert figyelembe kell venni. Ezek a jellemzők határozzák meg a motor alkalmasságát egy adott feladatra, valamint annak hatékonyságát és élettartamát.
Teljesítmény (P)
A teljesítmény a motor legfontosabb jellemzője, amely azt fejezi ki, mennyi mechanikai munkát képes végezni egységnyi idő alatt. Mértékegysége a Watt (W) vagy lóerő (LE). A névleges teljesítmény az a teljesítmény, amit a motor tartósan, túlmelegedés nélkül képes leadni.
Nyomaték (M vagy T)
A nyomaték a forgatóerő, amelyet a motor tengelye kifejt. Mértékegysége a Newtonméter (Nm). A nyomaték határozza meg, hogy a motor milyen nehéz terhet képes elindítani vagy mozgatni. A motor nyomatéka a fordulatszámmal együtt változik, és a nyomaték-fordulatszám jelleggörbe adja meg a motor működési tartományát.
Fordulatszám (n)
A fordulatszám azt jelöli, hányszor fordul el a motor tengelye egységnyi idő alatt. Mértékegysége jellemzően fordulat per perc (rpm). Az AC motoroknál megkülönböztetünk szinkron fordulatszámot (az állórész forgó mágneses mezőjének sebessége) és üzemi fordulatszámot (a forgórész tényleges sebessége, ami aszinkron motoroknál mindig kisebb).
Hatásfok (η)
A hatásfok azt mutatja meg, hogy a motorba betáplált villamos energia hány százaléka alakul hasznos mechanikai energiává. A fennmaradó rész veszteségként, hővé alakul. A magas hatásfokú motorok kevesebb energiát fogyasztanak és kevesebb hőt termelnek, ami üzemeltetési költségeket takarít meg és növeli az élettartamot. A modern motorok tervezése során kiemelt szempont a hatásfok optimalizálása.
Feszültség (U) és Áram (I)
A névleges feszültség az a feszültség, amelyre a motort tervezték, és amelyen a névleges teljesítményét leadja. Az áram a motor tekercsein átfolyó villamos áram nagysága, amely közvetlenül összefügg a motor terhelésével és teljesítményével. Az indítóáram gyakran sokkal nagyobb, mint az üzemi áram.
Teljesítménytényező (cos φ)
A teljesítménytényező (csak AC motoroknál releváns) azt mutatja meg, hogy a látszólagos teljesítmény (feszültség és áram szorzata) mekkora része alakul át ténylegesen hasznos munkává. Induktív terhelés (motorok) esetén a feszültség és az áram fázisban eltolódik, ami rontja a teljesítménytényezőt. Az ideális érték 1, de motoroknál jellemzően 0,7-0,9 között mozog. Az alacsony teljesítménytényező többletveszteségeket okoz a hálózatban.
Szigetelési osztály
A szigetelési osztály (pl. F, H) a motor tekercselésének hőállóságát jelöli, azaz milyen maximális hőmérsékletet képes elviselni a szigetelés károsodás nélkül. Ez befolyásolja a motor élettartamát és a megengedett üzemi hőmérsékletét.
Védettségi fokozat (IP kód)
Az IP (Ingress Protection) kód a motor külső burkolatának védettségét jelöli a szilárd testek (pl. por) és a víz behatolása ellen. Például az IP65 védettség azt jelenti, hogy a motor porálló és vízsugár ellen védett. Ez a környezeti feltételekhez való alkalmazkodás szempontjából fontos.
Ezen paraméterek alapos ismerete teszi lehetővé a mérnökök számára, hogy a legmegfelelőbb motort válasszák ki egy adott feladathoz, optimalizálva a rendszerek teljesítményét és üzemeltetési költségeit.
Motorvezérlési és hajtástechnikai megoldások
A villanymotorok hatékony és precíz működéséhez gyakran szükség van megfelelő vezérlési és hajtástechnikai megoldásokra. Ezek az eszközök lehetővé teszik a motor fordulatszámának, nyomatékának és irányának szabályozását, valamint védelmet nyújtanak a túlterhelés vagy meghibásodás ellen.
Frekvenciaváltók (Variable Frequency Drives – VFD)
A frekvenciaváltók, más néven frekvenciaszabályzók vagy inverterek, az aszinkronmotorok és állandó mágneses szinkronmotorok fordulatszám-szabályozásának legelterjedtebb eszközei. Működésük alapja, hogy a hálózati váltakozóáramot először egyenárammá alakítják (egyenirányítás), majd ebből az egyenáramból egy szabályozható frekvenciájú és feszültségű váltakozóáramot állítanak elő (inverter). Mivel az aszinkronmotor fordulatszáma arányos a tápfeszültség frekvenciájával, a frekvenciaváltóval széles tartományban szabályozható a motor sebessége.
A VFD-k nem csupán a fordulatszámot szabályozzák, hanem optimalizálják a motor működését, csökkentik az energiafogyasztást, növelik az indítónyomatékot, és lehetővé teszik a lágy indítást és leállítást, ami kíméli a mechanikai rendszert. Jelentős energia-megtakarítást eredményezhetnek szivattyúk, ventilátorok és kompresszorok üzemeltetése során, ahol a terhelés változó.
Lágyindítók (Soft Starters)
A lágyindítók olyan elektronikus eszközök, amelyek az aszinkronmotorok indításakor fellépő nagy indítóáramot és mechanikai lökést csökkentik. A lágyindító fokozatosan növeli a motorra kapcsolt feszültséget, így a motor simán, rángatás nélkül indul el, elkerülve a mechanikai stresszt a hajtásláncon és a hálózati feszültségesést. Nem szabályozzák a motor fordulatszámát az üzemi állapotban, csak az indítási fázisban aktívak.
Motorvédelmi eszközök
A villanymotorok védelme elengedhetetlen a hosszú élettartam és a biztonságos üzemeltetés érdekében. A legfontosabb védelmi eszközök:
- Termikus túlterhelés-védelem: Megvédi a motort a túlmelegedéstől, amely a túlterhelés vagy a nem megfelelő hűtés miatt következhet be.
- Rövidzárlat-védelem: Megakadályozza a motor és a hálózat károsodását rövidzárlat esetén.
- Fáziskimaradás-védelem: Háromfázisú motoroknál érzékeli, ha az egyik fázis kimarad, és leállítja a motort, megelőzve a tekercselés kiégését.
- Feszültség-ingadozás elleni védelem: Védelmet nyújt a túlfeszültség és alulfeszültség káros hatásai ellen.
Kezelő- és vezérlőpanelek
A modern motorvezérlő rendszerek gyakran tartalmaznak felhasználóbarát kezelőpaneleket, amelyek lehetővé teszik a paraméterek beállítását, a motor állapotának monitorozását és a diagnosztikát. Ezek a panelek hozzájárulnak a rendszerek egyszerűbb üzemeltetéséhez és karbantartásához.
A motorvezérlési technológiák folyamatosan fejlődnek, egyre intelligensebb és energiahatékonyabb megoldásokat kínálva az ipari és háztartási alkalmazások számára. A digitális vezérlés és az integrált szenzorok lehetővé teszik a motorok működésének finomhangolását, ami optimalizált teljesítményt és jelentős megtakarítást eredményez.
Villanymotorok karbantartása és hibaelhárítása
A villanymotorok megbízható működésének és hosszú élettartamának biztosításához elengedhetetlen a rendszeres karbantartás és a hibák időben történő felismerése, elhárítása. A megelőző karbantartás jelentősen csökkentheti a váratlan leállások kockázatát és az üzemeltetési költségeket.
Rendszeres karbantartási feladatok
A motorok karbantartása magában foglalja a következő főbb területeket:
- Tisztítás: A motor külső felületének és a hűtőbordáknak a tisztán tartása alapvető fontosságú a megfelelő hőelvezetés érdekében. A lerakódott por, szennyeződés akadályozza a hűtést, ami túlmelegedéshez vezethet.
- Kenés: A csapágyak kenése kritikus a motor súrlódásmentes forgásához. A kenőanyag típusát és a kenési gyakoriságot a gyártó előírásai szerint kell elvégezni. A nem megfelelő kenés a csapágyak meghibásodásának egyik leggyakoribb oka.
- Elektromos csatlakozások ellenőrzése: Rendszeresen ellenőrizni kell az elektromos csatlakozások tömítettségét és korróziómentességét. A laza vagy korrodált csatlakozások ellenállást növelnek, hőfejlődéshez és akár tűzhöz is vezethetnek.
- Csapágyak ellenőrzése: Figyelni kell a csapágyak zajára és hőmérsékletére. A rendellenes zaj (nyikorgás, morgás) vagy a megnövekedett hőmérséklet a csapágyak kopására utalhat.
- Rezgésellenőrzés: A motorok vibrációja utalhat kiegyensúlyozatlanságra, csapágyhibára vagy mechanikai sérülésre. A rezgésmérés segíthet a problémák korai felismerésében.
- Szigetelési ellenállás mérése: Időnként ellenőrizni kell a tekercsek szigetelési ellenállását. Az alacsony érték szigetelési hibára utalhat, ami rövidzárlathoz vezethet.
- Szénkefék ellenőrzése (DC és univerzális motoroknál): A szénkefék kopását rendszeresen ellenőrizni kell, és szükség esetén cserélni kell őket. A kopott kefék szikrázást, kommutátor-károsodást és teljesítménycsökkenést okozhatnak.
Gyakori hibák és azok tünetei
A villanymotoroknál előforduló leggyakoribb problémák és azok jellegzetes tünetei:
- Túlmelegedés:
- Tünetek: Égett szag, forró motorház, füstölés, leoldó hővédelem.
- Okok: Túlterhelés, nem megfelelő hűtés, alacsony tápfeszültség, túlzott indítás.
- Rendellenes zajok (morgás, nyikorgás, kopogás):
- Tünetek: Szokatlan hangok a motorból.
- Okok: Csapágyhiba, kiegyensúlyozatlanság, laza alkatrészek, tekercselési hiba.
- Túlzott rezgés:
- Tünetek: Látható rázkódás, a motor elmozdulása a rögzítésről.
- Okok: Kiegyensúlyozatlanság, csapágyhiba, tengelyhiba, laza rögzítés.
- Nem indul el vagy lassan forog:
- Tünetek: A motor nem forog, vagy csak nagyon lassan, nehezen indul.
- Okok: Fáziskimaradás (háromfázisú motoroknál), indítókondenzátor hiba (egyfázisú motoroknál), túlterhelés, tekercselési hiba, mechanikai szorulás.
- Szikrázás a kommutátornál/csúszógyűrűknél (DC és csúszógyűrűs motoroknál):
- Tünetek: Látható szikrák a kefék és a kommutátor között.
- Okok: Kopott szénkefék, szennyezett vagy sérült kommutátor, túlterhelés, nem megfelelő kefebeállítás.
A motorok hibáinak gyors és pontos diagnosztizálása kulcsfontosságú a nagyobb károk megelőzésében. A modern iparban egyre elterjedtebbek a prediktív karbantartási módszerek, amelyek szenzorok és adatgyűjtés segítségével előre jelzik a potenciális hibákat, lehetővé téve a beavatkozást még a meghibásodás előtt.
A villanymotorok jövője és a fenntarthatóság
A villanymotorok technológiája folyamatosan fejlődik, és a jövőben is kulcsszerepet játszanak majd a fenntarthatóbb és energiahatékonyabb világ megteremtésében. Számos trend és innováció formálja a motorok jövőjét.
Energiahatékonyság
Az egyik legfontosabb fejlesztési irány az energiahatékonyság növelése. A motorok által felhasznált villamos energia jelentős részét teszi ki az ipari és kereskedelmi fogyasztásnak, ezért a magasabb hatásfokú motorok (pl. IE3, IE4, IE5 osztályú motorok) bevezetése óriási megtakarításokat eredményezhet. Ez magában foglalja az anyagok (pl. jobb minőségű vasmagok, réz tekercsek), a tervezés (pl. optimalizált légrés, hűtés) és a vezérlési technológiák (pl. fejlettebb frekvenciaváltók) fejlesztését.
Okos motorok és IoT
Az okos motorok és az Ipari Dolgok Internete (IIoT) integrációja egyre inkább teret nyer. Az intelligens motorok beépített szenzorokkal és kommunikációs képességekkel rendelkeznek, amelyek folyamatosan monitorozzák a motor állapotát (hőmérséklet, rezgés, áramfogyasztás). Ezek az adatok valós időben továbbíthatók a felhőbe, ahol elemzésre kerülnek, lehetővé téve a prediktív karbantartást, az üzemidő optimalizálását és a hibák korai felismerését. Ez csökkenti a leállásokat és növeli a termelékenységet.
Új anyagok és gyártási technológiák
A kutatás-fejlesztés az új anyagok (pl. nagy mágneses fluxussűrűségű állandó mágnesek, jobb szigetelőanyagok) és gyártási technológiák (pl. 3D nyomtatás, fejlett tekercselési eljárások) terén is jelentős. Ezek hozzájárulnak a motorok méretének csökkentéséhez, súlyuk könnyítéséhez, miközben növelik teljesítményüket és hatásfokukat.
Villamosítás és e-mobilitás
Az e-mobilitás és a közlekedés villamosítása hatalmas lendületet ad a villanymotor-fejlesztésnek. Az elektromos autók, buszok, vonatok és hajók egyre fejlettebb, nagyobb teljesítményű és hatékonyabb villanymotorokat igényelnek. Az állandó mágneses szinkronmotorok (PMSM) és a kapcsolt reluktancia motorok (SRM) ezen a területen kiemelt szerepet kapnak a nagy nyomaték, a széles fordulatszám-tartomány és a robusztusság miatt.
Integrált hajtásrendszerek
Egyre gyakoribbá válnak az integrált hajtásrendszerek, ahol a motor, a hajtómű, a szenzorok és a vezérlőelektronika egyetlen kompakt egységbe van építve. Ez egyszerűsíti a telepítést, csökkenti a helyigényt és optimalizálja a rendszer egészének hatásfokát.
Összességében a villanymotorok továbbra is a technológiai fejlődés élvonalában maradnak, alkalmazkodva a növekvő energiahatékonysági elvárásokhoz, az intelligens rendszerek igényeihez és a fenntartható jövő kihívásaihoz. A jövő motorjai nem csupán energiát alakítanak át, hanem intelligens, hálózatba kapcsolt rendszerek részeként működnek majd, optimalizálva a teljesítményt és minimalizálva a környezeti terhelést.
