Képzeljük el, hogy egy éjszakai fotózáson veszünk részt, és a csillagok éles, pontszerű fényét szeretnénk megörökíteni. Vajon miért fordul elő mégis, hogy a kép szélein a csillagok apró, elnyúlt üstököshöz hasonló foltokká válnak, miközben a középpontban tökéletesen élesek maradnak? Ez a jelenség az üstököshiba, vagy szaknyelven kóma, az optikai rendszerek egyik leggyakoribb és legbosszantóbb aberrációja, amely jelentősen rontja a képminőséget, különösen a nagy látószögű és fényerős objektívek, teleszkópok és mikroszkópok esetében. Nem csupán esztétikai problémáról van szó; a kóma megértése és korrigálása alapvető fontosságú a precíziós optikai rendszerek tervezésében és használatában, legyen szó akár egy távoli galaxisról készült asztrofotóról, akár egy mikroszkóp alatt vizsgált sejtről.
Az optikai aberrációk világa: helye a kómának
Az ideális optikai rendszer elméletileg minden fénysugarat egyetlen pontba fókuszálna, és minden síkbeli tárgypontról tökéletes képet alkotna. A valóságban azonban ez sosem valósul meg tökéletesen. A fénysugarak viselkedése a lencséken és tükrökön való áthaladás során – a törésmutatók, a felületek görbülete és a fény hullámtermészete miatt – eltéréseket mutat az ideális leképezéstől. Ezeket az eltéréseket nevezzük optikai aberrációknak. Két fő kategóriába sorolhatók: a kromatikus aberrációk (színhibák), amelyek a fény hullámhosszától függő törésmutatóból adódnak, és a monokromatikus aberrációk, amelyek még egyszínű fény esetén is fellépnek. Az üstököshiba az utóbbi csoportba tartozik, és az egyik legjellemzőbb monokromatikus hiba.
A monokromatikus aberrációk között öt alapvető típust különböztetünk meg, amelyeket gyakran Seidel-aberrációknak is neveznek, Josef Petzval és Ludwig von Seidel munkássága nyomán. Ezek a következők: a gömbi aberráció, az üstököshiba (kóma), az asztigmatizmus, a képmező-görbület és a torzítás (disztorzió). Mindegyik hiba más-más módon befolyásolja a képminőséget, és gyakran egyszerre több is jelen van egy optikai rendszerben. A kóma különösen azért érdekes, mert aszimmetrikus elmosódást okoz, amely a kép középpontjától távolodva egyre hangsúlyosabbá válik, és jellegzetes, üstököshöz hasonló formát ölt.
Mi is pontosan az üstököshiba (kóma)?
Az üstököshiba egy monokromatikus aberráció, ami azt jelenti, hogy még egyetlen hullámhosszú (egyszínű) fény esetén is megfigyelhető. Akkor keletkezik, amikor a tárgypont nem esik az optikai tengelyre, vagyis a tárgypont a lencse középpontjától távolabb helyezkedik el. Ilyenkor a lencse különböző zónáin áthaladó fénysugarak nem egyetlen pontban, hanem egy elnyúlt, aszimmetrikus foltban találkoznak a képmezőben. Ez a folt leginkább egy üstökösre hasonlít, amiről a hiba a nevét is kapta: van egy fényes, éles „feje” és egy elmosódott „farka”, amely a kép középpontjától távolodva egyre hosszabbá és hangsúlyosabbá válik.
A kóma nem tévesztendő össze a gömbi aberrációval, amely a tengelyen lévő tárgypontok leképezését rontja, és szimmetrikus elmosódást okoz. A kóma kifejezetten off-axiális, azaz tengelyen kívüli tárgypontok hibája. Jellegzetessége, hogy a képminőség romlása a képmező szélén a legszembetűnőbb. Egy pontszerű fényforrás (például egy csillag) képe kóma esetén nem pontszerű lesz, hanem egy elnyúlt, kúpszerű vagy kör alakú elmosódás, amelynek intenzitása az egyik oldalon hirtelen csökken, a másikon pedig fokozatosan halványodik. Ez az aszimmetria az, ami a kóma felismerését viszonylag egyszerűvé teszi.
Az üstököshiba mértéke erősen függ a látómező szögétől és az objektív apertúrájától (rekesznyílásától). Minél nagyobb a látómező széle felé eső tárgypont távolsága az optikai tengelytől, és minél nagyobb az objektív fényereje (azaz minél nagyobb a rekesznyílás), annál kifejezettebbé válik a kóma. Ezért különösen problémás a gyors, nagy látószögű objektíveknél, például asztrofotózásban vagy nagylátószögű tájképek készítésekor, ahol az élesség a kép teljes felületén kritikus.
A kóma fizikai magyarázata: miért alakul ki?
A kóma kialakulásának gyökerei az optika alapvető törvényeiben keresendők, különösen a Snellius–Descartes-törvény (fénytörés törvénye) és a paraxiális közelítés korlátaiban. Az ideális lencseelmélet gyakran a paraxiális közelítésre épül, amely feltételezi, hogy a fénysugarak nagyon közel haladnak az optikai tengelyhez, és kis szöget zárnak be azzal. Ebben a közelítésben a szinusz függvényt a szögével helyettesítjük (sin θ ≈ θ), ami leegyszerűsíti a számításokat és ideális képalkotást eredményezne.
Azonban a valós optikai rendszerekben a fénysugarak – különösen a lencse szélén áthaladó sugarak – nem mindig paraxiálisak. Amikor egy tárgypont az optikai tengelyen kívül helyezkedik el, a belőle kiinduló fénysugarak ferdén érkeznek a lencse felületére. A lencse különböző részein (zónáin) áthaladó sugarak eltérő szögekben törnek meg. A kóma akkor jelentkezik, amikor a lencse különböző sugarú gyűrűin áthaladó ferde fénysugarak nem ugyanabban a pontban metszik egymást a képmezőben.
Képzeljünk el egy tengelyen kívüli pontforrást. A belőle kiinduló fénysugarak egy kúpot alkotnak, amely a lencsére esik. A lencse kör alakú apertúráján keresztül érkező sugarak egy része a lencse felső, más része az alsó, megint más része a középső részén halad át. Ideális esetben ezeknek a sugaraknak egyetlen pontban kellene egyesülniük a képmezőben. Kóma esetén azonban a lencse felső és alsó részén áthaladó sugarak nem ugyanoda fókuszálnak, mint a lencse középső részén áthaladó sugarak. Ehelyett minden egyes gyűrű alakú zóna a lencsén egy gyűrű alakú képet hoz létre a fókuszsíkban, de ezek a gyűrűk nem koncentrikusak, hanem eltolódva helyezkednek el egymáshoz képest. A képet alkotó pont ezeknek az eltolt gyűrűknek a szuperpozíciójából adódik, ami egy üstököshöz hasonló, elmosódott foltot eredményez.
Ez a jelenség a szinuszfeltétel (Abbe-féle szinuszfeltétel) megsértésével magyarázható. Az Abbe-féle szinuszfeltétel kimondja, hogy a tengelyen kívüli tárgypontok éles leképezéséhez (azaz kóma mentes képhez) a lencse által alkotott kép és tárgy távolságának arányának meg kell felelnie a fénysugarak optikai tengellyel bezárt szögeinek szinuszainak arányának. Ha ez a feltétel nem teljesül, kóma lép fel. Egy optikai rendszert, amely mind a gömbi aberrációtól, mind a kómától mentes, aplanatikus rendszernek nevezünk.
Az üstököshiba típusai: tangenciális és szagittális kóma
Az üstököshibát gyakran két komponensre bontják, a tangenciális (vagy meridián) kómára és a szagittális (vagy radiális) kómára. Ez a megkülönböztetés segít megérteni a hiba irányát és jellegét a képmezőben.
- Tangenciális kóma (meridián kóma): Ez a komponens a képmező középpontjától sugárirányban kifelé mutat, vagyis az elmosódás „farka” a képmező széléhez közelebb eső irányba mutat. A tangenciális kóma akkor jelentkezik, amikor a lencse vízszintes (tangenciális) síkjában áthaladó sugarak nem ugyanabban a pontban fókuszálnak, mint a függőleges (szagittális) síkban áthaladó sugarak. A tangenciális kóma általában a dominánsabb és szembetűnőbb komponens.
- Szagittális kóma (radiális kóma): Ez a komponens a sugárirányra merőlegesen, azaz az optikai tengely körül mutat, egy ív mentén. Kevésbé gyakori és általában kevésbé hangsúlyos, mint a tangenciális kóma, de hozzájárul az üstökös alakú elmosódáshoz.
A két komponens együttesen hozza létre a jellegzetes, aszimmetrikus, üstököshöz hasonló foltot. Fontos megjegyezni, hogy bár különálló komponensekként tárgyaljuk őket, a valóságban együttesen és összefüggésben jelentkeznek, és együttesen határozzák meg a kóma végső alakját és mértékét. Az optikai tervezők feladata, hogy mindkét komponenst minimalizálják a kívánt képminőség elérése érdekében.
Milyen tényezők befolyásolják az üstököshiba mértékét?
Az üstököshiba nem egy állandó érték, hanem számos tényezőtől függ, amelyek befolyásolják a súlyosságát egy adott optikai rendszerben. Ezeknek a tényezőknek a megértése kulcsfontosságú a kóma minimalizálásához és a képminőség optimalizálásához.
- A tárgypont távolsága az optikai tengelytől (látómező szög): Ez talán a legfontosabb tényező. Minél távolabb van egy tárgypont az optikai tengelytől, azaz minél nagyobb a látómező széle felé esik, annál erősebb lesz a kóma. A tengelyen lévő pontok esetén a kóma elvileg nulla. Ezért látjuk a csillagokat élesen a kép közepén, de elnyúlva a széleken.
- Az objektív apertúrája (rekesznyílás, f-szám): A kóma mértéke arányos az apertúra átmérőjének négyzetével. Ez azt jelenti, hogy a nagyobb apertúrájú (azaz kisebb f-számú, fényerősebb) objektívek sokkal hajlamosabbak a kómára, mint a kisebb apertúrájúak. A rekesz szűkítése (az f-szám növelése) hatékonyan csökkenti a kómát, de ezzel együtt a bejutó fény mennyisége is csökken.
- Lencse design és felületek görbülete: A lencsék formája, görbületi sugarai és vastagságuk mind befolyásolják a kóma mértékét. A szimmetrikus lencseelrendezések (pl. szimmetrikus dupla Gauss objektívek) hajlamosak a kóma csökkentésére, mivel a hibák kioltják egymást. Az aszférikus lencsék alkalmazása szintén rendkívül hatékony a kóma és más aberrációk korrigálására, mivel a felületük nem egy egyszerű gömbfelület, hanem komplexebb alakú, ami több szabadsági fokot biztosít a fénysugarak irányításához.
- Optikai elemek száma és anyaga: Több lencsetag alkalmazása, különböző törésmutatójú üvegekkel kombinálva, lehetőséget ad az optikai tervezőnek a kóma és más aberrációk jobb korrekciójára. Az egyes lencsék közötti távolságok és a rendszer egészének geometriája szintén kritikus.
- Az optikai rendszer hossza: Bizonyos esetekben, például távcsöveknél, a fókuszarány (f/szám) a tubus hosszával is összefügg. A rövidebb, fényerősebb távcsövek (kis f/szám) gyakran erősebb kómát mutatnak, mint a hosszabb, lassabb rendszerek.
Ezen tényezők komplex kölcsönhatásban állnak egymással, és az optikai tervezés során kompromisszumokat kell kötni a különböző aberrációk minimalizálása és a rendszer egyéb paramétereinek (pl. fényerő, gyártási költség, méret) optimalizálása között.
Az üstököshiba nem csupán esztétikai probléma; a precíziós optikai rendszerekben, mint az asztrofotózásban vagy a mikroszkópiában, alapvető fontosságú a jelenség megértése és korrigálása a maximális képminőség eléréséhez.
Az üstököshiba hatása a képminőségre
Az üstököshiba a képminőség számos aspektusát befolyásolja, és a legszembetűnőbb hatása a képmező szélein jelentkezik. A legfontosabb következményei a következők:
- Aszimmetrikus elmosódás: A pontszerű fényforrások (pl. csillagok, apró részletek) nem éles pontokként, hanem elnyúlt, üstököshöz hasonló foltokként jelennek meg. Ez a folt aszimmetrikus, egy „fejjel” és egy „farokkal”, ami jellegzetes, irányított elmosódást okoz. A „farok” mindig a kép középpontjától kifelé mutat.
- Felbontás csökkenése: Az elmosódás miatt az apró részletek elvesznek, a finom struktúrák szétfolynak, ami jelentősen csökkenti a kép felbontását, különösen a széleken. Ez kritikus lehet olyan alkalmazásokban, ahol a részletek felismerése alapvető (pl. csillagászati megfigyelések, orvosi képalkotás).
- Kontrasztvesztés: Az elmosódás következtében a világos és sötét területek közötti átmenetek kevésbé lesznek élesek, ami általános kontrasztvesztéshez vezet. A kép „laposabbnak” tűnik, és hiányzik belőle a dinamika.
- Színes halo-k (kromatikus aberrációval kombinálva): Bár a kóma önmagában monokromatikus hiba, gyakran együtt jelentkezik kromatikus aberrációval. Ilyenkor az üstökös alakú foltok szélein színes szegélyek is megjelenhetnek, tovább rontva a képminőséget és a színhelyességet.
- Fényveszteség a fókuszsíkban: Bár a fény összmennyisége megmarad, az elmosódott foltba való szétterülés miatt a pontszerű fényforrások fényereje csökken a fókuszsíkban, ami megnehezítheti a halványabb objektumok észlelését vagy fotózását.
Összességében az üstököshiba egy olyan aberráció, amely rontja a kép esztétikai értékét és a benne rejlő információ mennyiségét. Egy jól korrigált optikai rendszerben a kóma hatása minimális, és a kép a széleken is közel olyan éles, mint a középpontban.
Hogyan detektálhatjuk az üstököshibát?
Az üstököshiba felismerése létfontosságú az optikai rendszerek minőségének értékeléséhez és a problémák azonosításához. Számos módszer létezik a kóma detektálására, a legegyszerűbb vizuális ellenőrzéstől a komplex műszeres mérésekig.
Vizuális ellenőrzés és csillagteszt
A leggyakoribb és legegyszerűbb módszer a csillagteszt, különösen asztrofotózásban. Egy jól fókuszált pontszerű fényforrás (pl. egy távoli csillag) képét vizsgáljuk meg a képmező különböző részein. Ideális esetben a csillagok éles pontokként jelennének meg. Kóma esetén azonban a tengelyen kívüli csillagok jellegzetes, üstököshöz hasonló, aszimmetrikus elnyúlt foltokká válnak. Ez a folt a kép középpontjától kifelé mutat, és a „farka” egyre hosszabbá válik a szélek felé haladva.
Fényképezőgépek esetén egyszerűen készíthetünk egy éjszakai felvételt, ahol sok apró fényforrás (pl. utcai lámpák, csillagok) látható a képmező különböző pontjain. A kép nagyításával könnyen azonosíthatók a kóma okozta elmosódások. Fontos, hogy a teszthez használt fényforrás valóban pontszerű legyen, és a fókuszálás is tökéletes legyen, hogy más aberrációk vagy fókuszhibák ne zavarják meg az értékelést.
Hullámfront-mérés (Wavefront Sensing)
A modern optikai laboratóriumokban és a high-end optikai rendszerek fejlesztésénél a hullámfront-mérés (pl. Shack-Hartmann szenzorral) a legprecízebb módszer az aberrációk, köztük a kóma kvantitatív meghatározására. Ez a technika a lencsén áthaladó fénysugár hullámfrontjának deformációját méri. A hullámfront alakjából pontosan meghatározható az összes aberráció típusa és mértéke, beleértve a gömbi aberrációt, az asztigmatizmust és természetesen a kómát is. A Zernike-polinomok segítségével a kóma specifikus komponensei (Z7 és Z8) is azonosíthatók és számszerűsíthetők.
MTF (Modulation Transfer Function) elemzés
Az MTF (Modulation Transfer Function) egy másik kvantitatív módszer, amely az optikai rendszer felbontóképességét és kontrasztátvitelét méri különböző térbeli frekvenciákon. Az MTF görbék vizsgálatával, különösen a képmező szélein, az üstököshiba okozta felbontás- és kontrasztvesztés kimutatható. A kóma jellegzetesen aszimmetrikus MTF görbéket eredményez a tangenciális és szagittális irányokban, ami egyértelműen utal a hiba jelenlétére.
Számítógépes szimuláció és optikai tervezőszoftverek
Az optikai rendszerek tervezése során a mérnökök optikai tervezőszoftvereket (pl. Zemax, OSLO, Code V) használnak az aberrációk szimulálására és elemzésére. Ezek a szoftverek képesek előre jelezni a kóma mértékét és hatását a képminőségre, még a fizikai prototípus elkészítése előtt. Ez lehetővé teszi a tervezők számára, hogy optimalizálják a lencsegeometriát és az anyagválasztást a kóma minimalizálása érdekében.

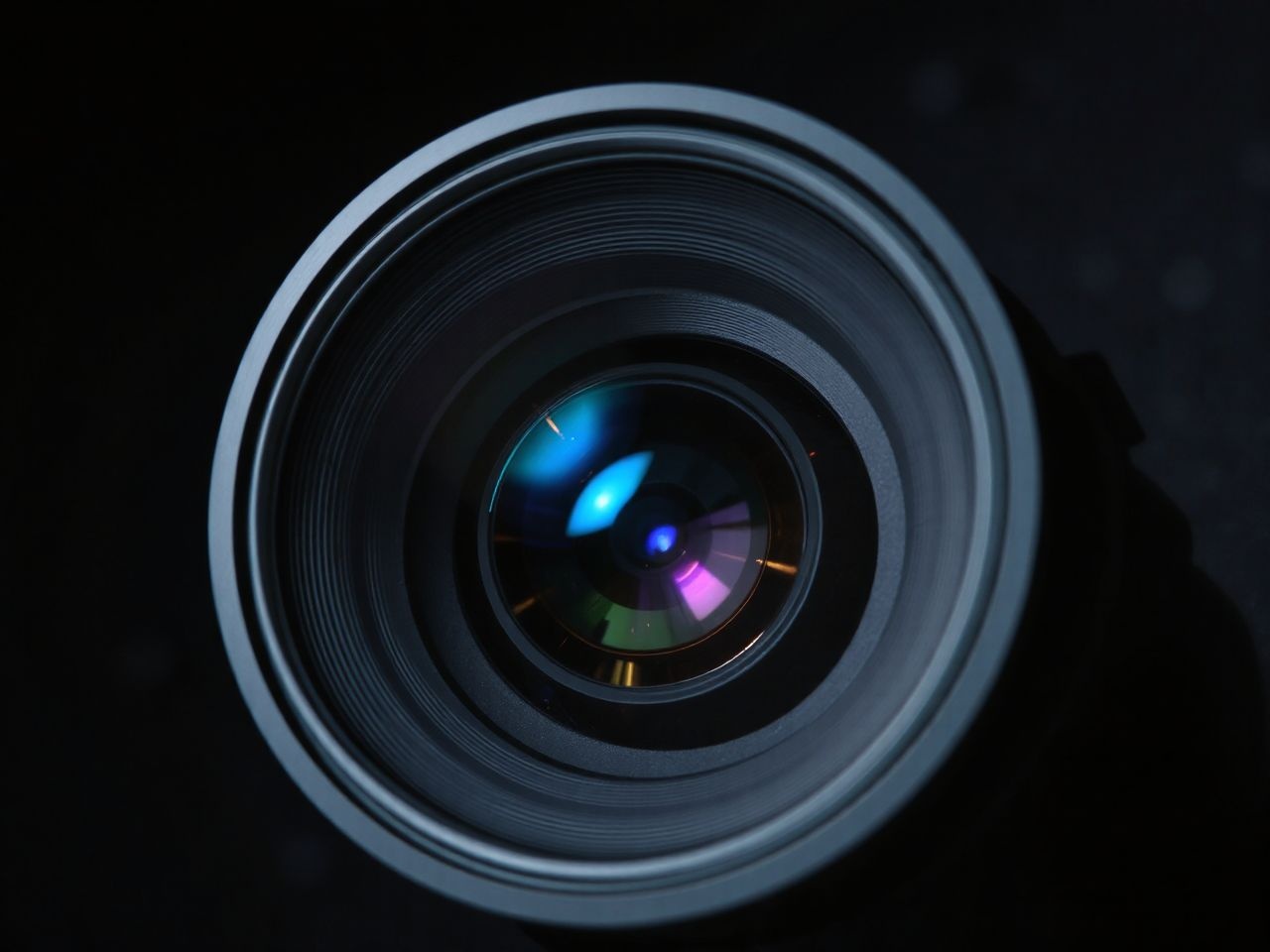

Az üstököshiba korrekciója és minimalizálása
Az üstököshiba korrekciója az optikai tervezés egyik legfontosabb kihívása, különösen a nagy fényerejű és széles látószögű rendszerek esetében. Számos technika és elv létezik a kóma minimalizálására, amelyek közül néhányat az alábbiakban mutatunk be.
1. Aplanatikus rendszerek és az Abbe-féle szinuszfeltétel
Az ideális kóma-korrekció eléréséhez az Abbe-féle szinuszfeltételt kell teljesíteni. Egy optikai rendszert, amely egyszerre mentes a gömbi aberrációtól és a kómától, aplanatikus rendszernek nevezünk. Az aplanatikus rendszerek tervezésekor a cél, hogy a tengelyen kívüli pontokról érkező fénysugarak is élesen fókuszálódjanak anélkül, hogy kóma lépne fel. Ez gyakran speciális lencseformákkal és több lencsetaggal érhető el.
2. Aszférikus lencsék és felületek
A hagyományos lencsék gömbfelületekkel készülnek, amelyek viszonylag könnyen gyárthatók, de korlátozottak az aberrációk korrekciójában. Az aszférikus lencsék felülete nem egy egyszerű gömbfelület, hanem egy komplexebb, nem-gömbi forma, amelyet precíziós gyártási eljárásokkal (pl. gyémántesztergálás, öntés) állítanak elő. Ezek a felületek extra szabadsági fokokat biztosítanak az optikai tervezőnek, lehetővé téve a fénysugarak pontosabb irányítását. Az aszférikus lencsék rendkívül hatékonyak a gömbi aberráció és a kóma egyidejű korrigálására, gyakran kevesebb lencsetag felhasználásával, mint a hagyományos gömbi lencsékkel.
3. Többtagú objektívek és lencseelrendezések
A modern objektívek és optikai rendszerek ritkán állnak egyetlen lencsetagból. A többtagú objektívek, amelyek több lencsét kombinálnak különböző üveganyagokból és görbületi sugarakkal, sokkal nagyobb lehetőséget biztosítanak az aberrációk, köztük a kóma korrekciójára. Az egyes lencsék gondos megtervezésével és elhelyezésével az egyik lencse által okozott aberrációt a másik lencse ellensúlyozhatja. Például a szimmetrikus vagy közel szimmetrikus objektívkonstrukciók (pl. Gauss-típusú objektívek) nagyon hatékonyak a kóma és a torzítás csökkentésében.
4. Kómakorrektorok (Coma Correctors)
Bizonyos optikai rendszerekben, például a fényerős Newton-távcsövekben, amelyek eredendően kómásak a nagy látómező és a tükör parabolikus alakja miatt, utólagosan beépíthető korrekciós lencserendszereket, úgynevezett kómakorrektorokat alkalmaznak. Ezeket a korrektorokat a fókuszsík közelébe helyezik, és feladatuk, hogy a beérkező fénysugarak pályáját úgy módosítsák, hogy a kóma hatását minimalizálják. A legismertebbek közé tartoznak a Paracorr típusú korrektorok, amelyek jelentősen javítják a képminőséget a Newton-távcsövek szélein, pontszerűvé téve a csillagképeket.
5. Rekesz szűkítése (apertúra csökkentése)
Bár ez nem egy optikai tervezési megoldás, a rekesz szűkítése (az f-szám növelése) gyakorlati módszer a kóma csökkentésére. Mivel a kóma mértéke arányos az apertúra átmérőjének négyzetével, a rekesz egy vagy két lépcsővel történő szűkítése jelentősen mérsékelheti a kóma hatását. Természetesen ez a módszer csökkenti a bejutó fény mennyiségét és növeli az expozíciós időt, ami nem mindig elfogadható, különösen gyenge fényviszonyok között vagy asztrofotózásnál.
6. Optikai elemek pontos illesztése és beállítása
A gyártási pontosság és az optikai elemek pontos illesztése is kulcsfontosságú. Még egy elméletileg tökéletesen korrigált rendszer is kómát mutathat, ha az elemek nincsenek precízen beállítva, vagy ha valamilyen mechanikai deformáció torzítja az optikai tengelyt. A kollimáció (az optikai elemek egytengelyűségének beállítása) különösen fontos a távcsöveknél a kóma és más aberrációk minimalizálásában.
Az üstököshiba korrekciója tehát egy komplex feladat, amely az optikai tervező szakértelmét, a modern gyártási technológiákat és a felhasználó gondos beállításait igényli. A cél mindig egy olyan rendszer létrehozása, amely a kívánt teljesítményt nyújtja a lehető legkevesebb aberrációval.
Üstököshiba a különböző optikai rendszerekben
Az üstököshiba szinte minden optikai rendszerben jelen van, ahol a fénysugarak tengelyen kívüli tárgypontokról érkeznek. Azonban a mértéke és a jelentősége rendszertől függően változik. Nézzünk meg néhány példát.
Távcsövek (teleszkópok)
Az asztrofotózásban és a csillagászati megfigyelésekben az üstököshiba az egyik leggyakoribb és legbosszantóbb aberráció.
- Newton-távcsövek: Ezek a rendszerek különösen hajlamosak a kómára, mivel a főtükör általában parabolikus alakú a gömbi aberráció korrekciója érdekében. A parabola azonban csak a tengelyen lévő pontokra fókuszál tökéletesen. A tengelyen kívüli fénysugarak esetén a kóma jelentős. A fényerős Newton-távcsövek (kis f/szám, pl. f/4, f/5) rendkívül nagy kómát mutatnak a látómező szélein, ami a csillagok „siró sirály” vagy „kóma farok” alakúvá válását okozza. Ezért szinte kötelező a kómakorrektor használata asztrofotózáshoz.
- Schmidt-Cassegrain és Maksutov-Cassegrain távcsövek: Ezek a katadioptrikus rendszerek (tükrök és lencsék kombinációja) általában jobban korrigáltak kómára, mint a Newton-távcsövek, különösen a hosszabb fókuszarányú változatok. Azonban a fényerősebb Schmidt-Cassegrain rendszerek (pl. f/6.3 reduktorral) még mindig mutathatnak némi kómát a látómező szélein.
- Refraktorok (lencsés távcsövek): A jó minőségű, akromatikus vagy apokromatikus refraktorok általában kiválóan korrigáltak a kómára, különösen a viszonylag szűk látómezőjük miatt. A kóma ritkán jelentős probléma náluk, hacsak nem extrém nagy látómezőjű és fényerős kialakításról van szó.
Fényképezőgépek objektívjei
A fényképezőgépek objektívjeiben is gyakori az üstököshiba, különösen a következő esetekben:
- Nagylátószögű objektívek: Ezek az objektívek nagy látómezőt fednek le, így a kép szélein lévő tárgypontokról érkező fénysugarak jelentős szögben térnek el az optikai tengelytől, ami növeli a kóma kialakulásának esélyét.
- Fényerős objektívek (kis f-szám): Az f/2.8 vagy annál alacsonyabb f-számú objektívek nagyobb apertúrával rendelkeznek, ami, mint említettük, fokozza a kóma mértékét. Ez különösen éjszakai fotózásnál, csillagfotózásnál vagy portréknál jelenthet problémát, ahol a széles rekesz használata elengedhetetlen.
- Olcsóbb objektívek: A költségvetési korlátok miatt az olcsóbb objektívek kevesebb lencsetagot és egyszerűbb optikai kialakítást használnak, ami gyakran rosszabb kómakorrekciót eredményez.
A modern, csúcskategóriás objektívek, különösen azok, amelyek aszférikus elemeket és komplex lencseelrendezéseket tartalmaznak, nagyon jól korrigálják a kómát, így a kép a széleken is éles marad a leképezés.
Mikroszkópok
A mikroszkópok objektívjei is szenvedhetnek a kómától, különösen a nagy nagyítású és nagy numerikus apertúrájú (NA) objektívek. A kóma rontja a kép felbontását és kontrasztját a látómező szélein, ami kritikus lehet a biológiai minták vagy a mikroelektronikai alkatrészek vizsgálatakor. A jó minőségű mikroszkóp-objektívek, mint például az aplanatikus objektívek, kifejezetten a kóma és a gömbi aberráció minimalizálására vannak tervezve.
Egyéb optikai rendszerek
A kóma problémát jelenthet még a vetítőrendszerekben (pl. projektorok), a szemüveglencsékben (különösen a perifériás látásnál), és az ipari optikai mérőeszközökben is, ahol a precíz képalkotás alapvető. Mindenhol, ahol a tengelyen kívüli fénysugaraknak élesen kell fókuszálódniuk, a kóma korrekciója kulcsfontosságú.
A kóma és más aberrációk kapcsolata
Az optikai aberrációk ritkán jelentkeznek elszigetelten. Gyakran több hiba is egyszerre van jelen egy optikai rendszerben, és kölcsönhatásba lépnek egymással, bonyolultabbá téve a korrekciót. Az üstököshiba szorosan kapcsolódik más monokromatikus aberrációkhoz.
Kóma és gömbi aberráció
Amint már említettük, az aplanatikus rendszerek egyszerre korrigálják a gömbi aberrációt és a kómát. A gömbi aberráció a tengelyen lévő pontok hibája, ahol a lencse különböző zónáin áthaladó sugarak nem ugyanabban a pontban fókuszálnak, szimmetrikus elmosódást okozva. A kóma ezzel szemben a tengelyen kívüli pontok aszimmetrikus elmosódása. Bár különböző hibákról van szó, a korrekciójuk gyakran összefügg. Egy aszférikus lencse például mindkettőt hatékonyan csökkentheti.
Kóma és asztigmatizmus
Az asztigmatizmus egy másik tengelyen kívüli aberráció, amely szintén a képmező szélein jelentkezik. Az asztigmatizmus esetén egy pontforrás képe két, egymásra merőleges vonallá esik szét, amelyek különböző távolságokban fókuszálódnak az optikai tengely mentén. Az üstököshiba és az asztigmatizmus gyakran együtt jelentkezik, és együttesen rontják a képminőséget. Az asztigmatizmus a pontot vonallá, a kóma pedig a vonalat üstökössé alakítja. A korrekciójuk szintén komplex feladat.
Kóma és képmező-görbület
A képmező-görbület (Petzval-görbület) azt jelenti, hogy az optikai rendszer nem sík, hanem görbült felületen fókuszálja a síkbeli tárgyról érkező fénysugarakat. Ha a képmező görbült, akkor a kép szélein lévő pontok nem fókuszálódnak élesen a sík detektoron (pl. fényérzékelőn). Ez a hiba önmagában nem okoz elmosódást egy adott pontban, de megnehezíti a kép élesre állítását a teljes felületen. A kóma és az asztigmatizmus gyakran súlyosbodik, ha a képmező is görbült, mivel a fókuszsík eltolódik a szélek felé. A képmező-görbület korrekciója, például sík képmezős lencsékkel (field flattener) segíthet a kóma és az asztigmatizmus hatásainak enyhítésében is.
Kóma és torzítás (disztorzió)
A torzítás a kép geometriai deformációja, ahol az egyenes vonalak görbékké válnak a képmező szélein (párna- vagy hordótorzítás). A torzítás nem befolyásolja az élességet, hanem a kép alakját változtatja meg. Bár közvetlenül nem kapcsolódik a kóma okozta elmosódáshoz, mindkettő tengelyen kívüli aberráció, és együttesen fordulhatnak elő. Az optikai tervezés során gyakran egyszerre próbálják korrigálni őket.
Az aberrációk komplex hálózata azt jelenti, hogy egy optikai rendszer tervezésekor nem lehet csak egy hibára fókuszálni. A tervezőknek kompromisszumokat kell kötniük, és optimalizálniuk kell a rendszert az összes releváns aberráció minimalizálására, figyelembe véve a rendszer célját és a kívánt képminőséget.
Történelmi kitekintés és modern alkalmazások
Az üstököshiba jelenségét már régóta ismerik és tanulmányozzák az optika tudósai. A „kóma” kifejezés, amely görög eredetű és „üstököst” jelent, jól leírja a hiba jellegzetes vizuális megjelenését. A hiba matematikai leírásában és az optikai aberrációk általános elméletében jelentős szerepet játszottak olyan tudósok, mint Josef Petzval a 19. század közepén, aki a Petzval-mezőgörbületet is leírta, és Ludwig von Seidel, aki az 1850-es években dolgozta ki a monokromatikus aberrációk öt alapvető típusának matematikai elméletét, az úgynevezett Seidel-aberrációkat.
A Seidel-elmélet szolgált alapul az optikai rendszerek tervezésének forradalmasításához, lehetővé téve a tervezők számára, hogy számszerűsítsék és korrigálják az aberrációkat. Azóta az optikai tervezés jelentősen fejlődött, különösen a számítógépes szimulációk és a fejlett gyártási technológiák (pl. aszférikus lencsék gyártása) megjelenésével.
Napjainkban az üstököshiba korrekciója továbbra is kulcsfontosságú a legkülönfélébb modern optikai alkalmazásokban:
- Asztrofotózás és távcsövek: A nagy látómezőjű és fényerős teleszkópok, különösen a professzionális csillagászati obszervatóriumok műszerei, rendkívül precíz kómakorrekciót igényelnek a távoli galaxisok és ködök éles, részletes képeinek rögzítéséhez. Az amatőr asztrofotósok számára a kómakorrektorok elengedhetetlen kiegészítői a Newton-távcsöveknek.
- Digitális fényképezés: A modern fényképezőgép-objektívek tervezésekor a kóma minimalizálása az egyik fő szempont, különösen a prémium kategóriás, fényerős fix és zoom objektíveknél. A gyártók aszférikus és alacsony szórású üvegeket alkalmaznak, hogy a kép a széleken is éles maradjon, még teljesen nyitott rekesz mellett is. Ez kulcsfontosságú az éjszakai tájképek, asztrofotók és épületfotók készítésekor.
- Mikroszkópia: A kutatási célú mikroszkópok objektívjei, amelyek nagy nagyítást és felbontást biztosítanak, rendkívül szigorú követelményeknek kell, hogy megfeleljenek a kóma és más aberrációk tekintetében. Az aplanatikus és fluorit objektívek speciálisan a legmagasabb képminőség elérésére vannak tervezve.
- Lézeres rendszerek: A lézeres alkalmazásokban, mint például a lézeres megmunkálás, a lidar rendszerek vagy az optikai kommunikáció, a lézersugár pontos fókuszálása elengedhetetlen. A kóma torzíthatja a lézerfoltot, csökkentve a rendszer hatékonyságát és pontosságát.
- Orvosi képalkotás: Az endoszkópok, optikai koherencia tomográfia (OCT) rendszerek és más orvosi képalkotó eszközök is igénylik a kóma precíz korrekcióját a pontos diagnózis és a részletes képalkotás érdekében.
- AR/VR (kiterjesztett/virtuális valóság) eszközök: A modern AR/VR headsetekben a látómező szélein jelentkező aberrációk, beleértve a kómát is, nagymértékben rontják a felhasználói élményt és a merítést. A kóma korrekciója kulcsfontosságú a valósághű és kényelmes virtuális környezet megteremtéséhez.
Ahogy a technológia fejlődik, és egyre nagyobb felbontású szenzorok és kijelzők válnak elérhetővé, úgy nő a precíziós optikai rendszerek iránti igény is. Az üstököshiba, mint az egyik alapvető optikai aberráció, továbbra is az optikai tervezők és mérnökök fókuszában marad, akik folyamatosan új és innovatív módszereket keresnek a korrekciójára és minimalizálására, hogy a jövő optikai eszközei még tökéletesebb képet alkothassanak.

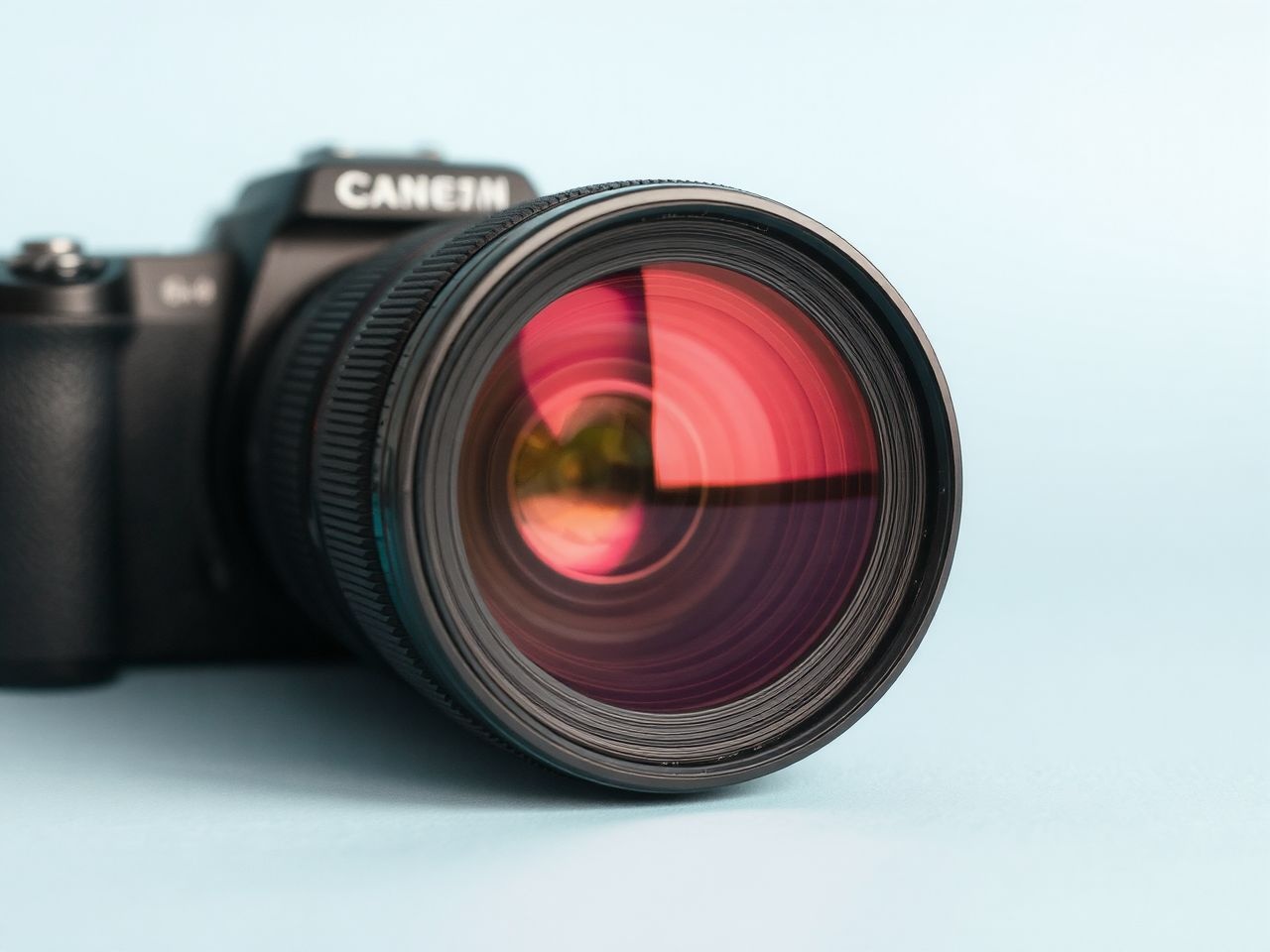

Gyakorlati tanácsok a kóma minimalizálására fotózás során
Bár a legtöbb kómakorrekció az optikai rendszer tervezési fázisában történik, a fotósok és amatőr csillagászok is tehetnek lépéseket a kóma hatásának minimalizálására a gyakorlatban.
1. Rekesz szűkítése (f-szám növelése)
Ahogy korábban említettük, a kóma mértéke erősen függ az objektív apertúrájától. A rekesz szűkítése (az f-szám növelése, pl. f/2.8-ról f/4-re vagy f/5.6-ra) az egyik legegyszerűbb és leggyakrabban alkalmazott módszer a kóma csökkentésére. Bár ez csökkenti a bejutó fény mennyiségét és növeli az expozíciós időt, jelentősen javíthatja a kép élességét a széleken. Ez különösen hasznos lehet tájképek, épületfotók vagy csoportképek készítésekor, ahol a mélységélesség és a szélektől-szélekig tartó élesség fontosabb, mint a maximális fénygyűjtő képesség.
2. Kómakorrektor használata asztrofotózásnál
Newton-távcsövek esetén a kómakorrektor szinte elengedhetetlen kiegészítő, ha asztrofotózással foglalkozunk. Ezek a speciális lencserendszerek a fókuszsík elé helyezve korrigálják a Newton-tükör által okozott kómát, így a csillagok pontszerűek maradnak a látómező szélein is. Fontos a megfelelő kómakorrektor kiválasztása, amely kompatibilis a távcső fókuszarányával, és a precíz beállítása (back focus távolság) a legjobb eredmény eléréséhez.
3. Középre komponálás
Mivel a kóma a képmező szélein a legkifejezettebb, egy egyszerű trükk a fő téma a kép középpontjába való komponálása. Ha a legfontosabb részletek a kép középső, kóma-mentesebb területére esnek, a széleken jelentkező elmosódás kevésbé lesz zavaró. Ez persze nem mindig ideális a kompozíciós szabályok szempontjából, de bizonyos helyzetekben segíthet.
4. Objektív kiválasztása
Objektív vásárlásakor érdemes alaposan tájékozódni a kiválasztott modell aberráció-korrekciós képességeiről. A prémium kategóriás, modern objektívek, különösen azok, amelyek aszférikus elemekkel és fejlett optikai formulákkal rendelkeznek, sokkal jobban korrigálják a kómát. Ha gyakran fotózunk éjszaka, csillagos égboltot vagy nagylátószögű tájképeket nyitott rekesszel, érdemes befektetni egy olyan objektívbe, amelyről ismert, hogy kiváló kómakorrekcióval rendelkezik. Érdemes lehet megnézni az objektív teszteket és véleményeket, ahol a kóma hatását is értékelik.
5. Szoftveres korrekció (utómunka)
Bizonyos esetekben a kóma hatása utólagos szoftveres korrekcióval is enyhíthető. A modern képfeldolgozó szoftverek (pl. Adobe Lightroom, Photoshop, DxO PhotoLab) objektívprofilokat tartalmaznak, amelyek automatikusan korrigálják a torzítást, a vignettálást és bizonyos mértékig a kromatikus aberrációt. Bár a kóma teljes eltávolítása nehezebb, mint más aberrációké, a csillagok elnyúlásának mértéke csökkenthető, vagy legalábbis az elmosódás vizuálisan kevésbé zavaróvá tehető bizonyos algoritmusokkal. Érdemes azonban megjegyezni, hogy a szoftveres korrekció sosem helyettesíti a jó optikai tervezést, és túlzott alkalmazása ronthatja a kép egyéb részleteit.
6. Kollimáció (teleszkópok esetén)
A távcsövek, különösen a Newton-távcsövek, rendszeres kollimációt igényelnek. Ez azt jelenti, hogy a tükröket és lencséket pontosan be kell állítani, hogy azok optikai tengelyeik egybeessenek. Egy rosszul kollimált távcső jelentős kómát és más aberrációkat mutathat még akkor is, ha optikailag egyébként jól korrigált. A kollimáció elvégzéséhez speciális eszközökre (pl. lézeres kollimátor) és némi gyakorlatra van szükség, de elengedhetetlen a maximális képminőség eléréséhez.
Ezekkel a gyakorlati tanácsokkal a fotósok és csillagászok hatékonyan kezelhetik az üstököshiba problémáját, és jobb minőségű képeket készíthetnek, kihasználva optikai eszközeik teljes potenciálját.
Az üstököshiba jövője: technológiai fejlődés és új megközelítések
Az optikai tervezés és gyártás folyamatosan fejlődik, ami új lehetőségeket teremt az üstököshiba és más aberrációk korrekciójára. A jövőbeli fejlesztések várhatóan tovább javítják az optikai rendszerek teljesítményét, még kihívást jelentő körülmények között is.
1. Fejlettebb aszférikus és diffraktív optikai elemek
Az aszférikus lencsék gyártási technológiája egyre kifinomultabbá válik, lehetővé téve még komplexebb, precízebb felületek előállítását, amelyek még hatékonyabban korrigálják az aberrációkat, beleértve a kómát is. Emellett a diffraktív optikai elemek (DOE), amelyek a fény hullámtermészetét kihasználva manipulálják a fénysugarakat, szintén ígéretes megoldást jelentenek. Bár jelenleg főként kromatikus aberrációk korrekciójára használják őket, a jövőben a monokromatikus aberrációk, így a kóma kezelésében is szerepet kaphatnak, különösen a könnyebb és kompaktabb rendszerekben.
2. Adaptív optika
Az adaptív optika egy olyan technológia, amelyet eredetileg a csillagászatban fejlesztettek ki az atmoszféra torzító hatásának ellensúlyozására. Ez a rendszer egy deformálható tükröt vagy lencsét használ, amelyet valós időben vezérelnek, hogy kompenzálja a hullámfront torzulásait. Bár jelenleg rendkívül drága és komplex, a jövőben az adaptív optika technológiája kisebb, olcsóbb formában is megjelenhet, lehetővé téve a kóma és más aberrációk dinamikus korrekcióját akár fényképezőgép-objektívekben vagy mikroszkópokban is.
3. Komputációs képalkotás és mesterséges intelligencia
A komputációs képalkotás egyre nagyobb szerepet kap az optikai rendszerekben. Ez magában foglalja a képalkotás folyamatának és az utófeldolgozásnak az integrálását. Ahelyett, hogy kizárólag hardveresen próbálnánk tökéletes képet létrehozni, a komputációs képalkotás lehetővé teszi, hogy az optikai rendszer által okozott hibákat (például a kómát) a kép rögzítése után, szoftveresen korrigáljuk, akár mesterséges intelligencia (MI) algoritmusok segítségével. Az MI képes lehet felismerni és eltávolítani a kóma okozta elmosódást, vagy akár részleteket is rekonstruálni az aberrált területeken, jelentősen javítva a végső képminőséget. Ez különösen hasznos lehet olyan helyzetekben, ahol a hardveres korrekció költséges vagy fizikailag kivitelezhetetlen.
4. Új anyagok és gyártási eljárások
Az optikai üvegek és más átlátszó anyagok kutatása folyamatosan új lehetőségeket tár fel. Az olyan új generációs optikai anyagok, amelyek szokatlan törésmutató- és diszperziós tulajdonságokkal rendelkeznek, lehetővé tehetik a tervezők számára, hogy olyan lencséket hozzanak létre, amelyek eleve kevésbé hajlamosak a kómára és más aberrációkra. Emellett a 3D nyomtatás és más additív gyártási eljárások fejlődése a jövőben lehetővé teheti komplex optikai elemek, akár aszférikus felületek gyorsabb és olcsóbb előállítását, ami demokratizálhatja a fejlett kómakorrekciót.
5. Integrált optikai rendszerek
A jövő optikai rendszerei valószínűleg egyre inkább integráltak lesznek, ahol az optikai elemek, a szenzorok és a jelfeldolgozó egységek szorosan együttműködnek. Ez az integráció lehetővé teszi a valós idejű aberráció-detektálást és korrekciót, valamint az adaptív fókuszálást és képalkotást, minimalizálva az üstököshiba és más optikai hibák hatását a végső képre.
Összességében az üstököshiba, bár az optika alapvető kihívása marad, a technológiai fejlődés révén egyre hatékonyabban kezelhetővé válik. A jövő optikai rendszerei még élesebb, részletesebb és torzításmentesebb képeket fognak szolgáltatni, megnyitva az utat új tudományos felfedezések és innovatív alkalmazások előtt.
