Üresjárati feszültség: fogalma és mérése egyszerűen

Miért mutat néha más értéket egy akkumulátor feszültsége, ha éppen nem használjuk, mint amikor terhelés alatt van? Vagy miért lényeges egyáltalán az, hogy egy tápegység mennyi feszültséget ad le, ha semmi sincs rákötve? Ezek a kérdések az üresjárati feszültség alapvető fontosságára mutatnak rá, egy olyan jelenségre, amely az elektronika és az elektrotechnika szinte minden területén kulcsszerepet játszik. Ez a cikk részletesen bemutatja az üresjárati feszültség fogalmát, annak jelentőségét és a pontos mérésének módszereit, segítve ezzel a mindennapi gyakorlatban felmerülő problémák megértését és megoldását.

Az elektromos áramforrások, legyenek azok elemek, akkumulátorok, transzformátorok vagy laboratóriumi tápegységek, mind rendelkeznek egy alapvető jellemzővel: a feszültséggel. Azonban ez a feszültség nem mindig állandó, és a terhelés mértékétől függően változhat. Az üresjárati feszültség az a feszültségérték, amelyet egy áramforrás a kivezetésein mérhetünk, amikor arra semmilyen külső áramköri elem, azaz terhelés nincs csatlakoztatva. Ilyenkor gyakorlatilag nulla áram folyik az áramforrásból, így a mért érték az áramforrás „valódi”, belső feszültségpotenciálját tükrözi.

Ez a fogalom azért kiemelten fontos, mert alapvető információt nyújt az áramforrás állapotáról és képességeiről. Egy akkumulátor esetében például az üresjárati feszültségből következtethetünk a töltöttségi állapotára, míg egy tápegységnél a névleges kimeneti feszültségének pontosságát ellenőrizhetjük vele. A precíz mérés és az értékek megfelelő értelmezése elengedhetetlen a hibaelhárításhoz, a rendszerek tervezéséhez és az eszközök biztonságos üzemeltetéséhez.

Az üresjárati feszültség definíciója és jelentősége

Az üresjárati feszültség, amelyet gyakran EMF-ként (elektromotoros erő) is emlegetnek, az áramforrás azon potenciálkülönbségét jelenti, amelyet ideális esetben, azaz belső ellenállás nélkül szolgáltatna. Mivel azonban minden valós áramforrás rendelkezik valamekkora belső ellenállással, az üresjárati feszültség az a maximális feszültség, amit a kivezetésein mérhetünk, mielőtt bármiféle áramot kezdenénk el kivenni belőle. Ez az érték kulcsfontosságú, mert ez adja meg az áramforrás elméleti felső határát a feszültségszolgáltatás terén.

Miért van szükségünk erre a speciális fogalomra, ha egyszerűen mérhetnénk a feszültséget terhelés alatt is? A válasz a valós áramforrások tulajdonságaiban rejlik. Amikor egy áramforrásból áramot veszünk ki, a belső ellenállásán feszültségesés keletkezik az Ohm-törvény (U = I * R) szerint. Ez a feszültségesés levonódik az áramforrás elméleti (üresjárati) feszültségéből, így a kivezetéseken mérhető feszültség alacsonyabb lesz, mint az üresjárati érték. Ez a jelenség a terhelés alatti feszültségesés néven ismert.

Az üresjárati feszültség tehát az áramforrás „személyi igazolványa”. Ez az érték gyakran szerepel az eszközök specifikációiban, például egy 12V-os akkumulátor esetében az üresjárati feszültség teljesen feltöltött állapotban jellemzően 12,6-12,8V között mozog. Ez a kis eltérés, a névleges 12V-tól való különbség, már önmagában is árulkodó lehet a töltöttségi állapotról vagy az akkumulátor egészségi állapotáról.

Az üresjárati feszültség az a feszültség, amelyet egy áramforrás a kivezetésein mérhetünk, amikor arra semmilyen külső áramköri elem, azaz terhelés nincs csatlakoztatva. Ez az érték az áramforrás „valódi”, belső feszültségpotenciálját tükrözi.

A fogalom jelentősége túlmutat a puszta definíción. Segít megérteni, hogy miért nem képes egy elméletileg elegendő feszültséget szolgáltató áramforrás mégsem ellátni egy adott terhelést. Ha egy áramforrás üresjárati feszültsége megfelelő, de terhelés alatt drasztikusan lecsökken, az a magas belső ellenállásra utalhat, ami gyakran az áramforrás elhasználódásának vagy hibájának jele. Ez különösen kritikus lehet olyan alkalmazásoknál, ahol stabil feszültségre van szükség nagy áramfelvétel mellett.

Az ideális és a valós áramforrás közötti különbség

Az elektronika elméletében gyakran találkozunk az ideális áramforrás fogalmával. Ez egy olyan elméleti modell, amely végtelen kapacitással rendelkezik, nulla belső ellenállással bír, és a kimeneti feszültsége mindig pontosan a névleges érték, függetlenül attól, hogy mekkora áramot veszünk ki belőle. Az ideális áramforrás tökéletes feszültségszabályozást biztosít, és soha nem merül le. Természetesen a valóságban ilyen áramforrás nem létezik, de a modell segít megérteni a valós áramforrások viselkedését.

Ezzel szemben a valós áramforrás mindig rendelkezik valamekkora, nem nulla belső ellenállással (R_i vagy R_belső). Ez a belső ellenállás az áramforrás szerkezetéből, anyagából és működési elvéből adódik. Egy elem vagy akkumulátor esetében a kémiai folyamatok, az elektrolit és az elektródák anyaga, valamint a fizikai felépítés mind hozzájárulnak ehhez az ellenálláshoz. Egy tápegységnél a transzformátor tekercselésének ellenállása, a félvezető eszközök (diódák, tranzisztorok) paraméterei és a szűrőáramkörök elemei alkotják a belső ellenállást.

A belső ellenállás miatt, amikor áram (I) folyik az áramforrásból egy külső terhelés felé, az áramforrás belsejében feszültségesés (U_i = I * R_i) keletkezik. Ez a feszültségesés levonódik az áramforrás üresjárati feszültségéből (U_üresjárati), így a terhelésen mérhető kapocsfeszültség (U_terhelt) alacsonyabb lesz. A kapcsolatot a következő egyszerű egyenlet írja le:

Uterhelt = Uüresjárati - (I * Rbelső)

Ez az egyenlet világosan megmutatja, hogy minél nagyobb áramot veszünk ki az áramforrásból (I), és minél nagyobb az áramforrás belső ellenállása (R_belső), annál jelentősebb lesz a feszültségesés, és annál alacsonyabb lesz a terhelt feszültség. Ez a jelenség magyarázza, miért „esik be” egy akkumulátor feszültsége indítózáskor, vagy miért csökken egy gyenge tápegység kimeneti feszültsége, ha rákötünk egy nagyobb fogyasztót.

A belső ellenállás mértéke tehát kritikus az áramforrás minőségének és teljesítményének megítélésében. Egy alacsony belső ellenállású áramforrás stabilabb feszültséget biztosít terhelés alatt is, míg egy magas belső ellenállású áramforrás hamarabb „összeesik” a terhelés hatására, még akkor is, ha üresjáratban megfelelő feszültséget mutat.

Az üresjárati feszültséget befolyásoló tényezők

Bár az üresjárati feszültség az áramforrás alapvető jellemzője, számos tényező befolyásolhatja az értékét, még akkor is, ha nincs külső terhelés csatlakoztatva. Ezeknek a tényezőknek az ismerete elengedhetetlen a pontos diagnózishoz és az áramforrások optimális működésének biztosításához.

1. Töltöttségi állapot

Az akkumulátorok és elemek esetében a töltöttségi állapot a legfontosabb tényező, amely az üresjárati feszültséget befolyásolja. Egy teljesen feltöltött akkumulátor üresjárati feszültsége magasabb, mint egy részlegesen vagy teljesen lemerült akkumulátoré. Például egy névleges 12V-os ólomakkumulátor teljesen feltöltve 12,6-12,8V-ot mutathat, míg ugyanez az akkumulátor 50%-os töltöttségnél körülbelül 12,2V-ot, lemerült állapotban pedig 11,8V alattit. Ezek az értékek típusonként (ólom-sav, lítium-ion, NiMH stb.) eltérnek, de az alapelv azonos: a magasabb üresjárati feszültség magasabb töltöttségi állapotot jelez.

2. Hőmérséklet

A hőmérséklet jelentős hatással van az áramforrások kémiai és fizikai tulajdonságaira, így az üresjárati feszültségre is. A legtöbb akkumulátor esetében az alacsony hőmérséklet csökkenti az üresjárati feszültséget, míg a magasabb hőmérséklet enyhén növelheti azt. Ez a hatás különösen észrevehető extrém hidegben, amikor az akkumulátorok teljesítménye és feszültsége is csökken. A tápegységek és transzformátorok esetében a hőmérséklet elsősorban a belső ellenállást és az alkatrészek stabilitását befolyásolja, ami közvetetten hatással lehet a kimeneti feszültség pontosságára.

3. Életkor és elhasználódás

Az áramforrások életkora és elhasználódása szintén befolyásolja az üresjárati feszültséget és a belső ellenállást. Az akkumulátorok idővel „öregednek”, a bennük zajló kémiai folyamatok hatékonysága csökken, ami a kapacitás és a feszültség leadó képesség romlásához vezet. Ez megnyilvánulhat abban, hogy a névleges üresjárati feszültség már feltöltött állapotban is alacsonyabb lehet, vagy a feszültség gyorsabban esik le terhelés alatt. A tápegységek kondenzátorai is veszíthetnek kapacitásukból az idő múlásával, ami a kimeneti feszültség stabilitását befolyásolhatja.

4. Áramforrás típusa és kialakítása

Különböző áramforrás típusok eltérő névleges üresjárati feszültséggel rendelkeznek. Például egy AA ceruzaelem üresjárati feszültsége 1,5V (alkáli) vagy 1,2V (NiMH), míg egy autós akkumulátoré 12,6-12,8V. A transzformátorok esetében az üresjárati feszültség a primer és szekunder tekercsek arányától függ. A stabilizált tápegységek jellemzően nagyon pontosan tartják a névleges kimeneti feszültséget üresjáratban, míg a nem stabilizált tápok kimeneti feszültsége terhelés nélkül magasabb lehet a névlegesnél.

5. Hálózati ingadozások (transzformátorok, tápegységek esetén)

A hálózatról működő tápegységek és transzformátorok üresjárati feszültségét befolyásolhatják a bemeneti hálózati feszültség ingadozásai. Ha a hálózati feszültség magasabb, a kimeneti üresjárati feszültség is növekedhet (különösen a nem stabilizált tápoknál), és fordítva. Ezért fontos, hogy a mérést stabil hálózati körülmények között végezzük, vagy figyelembe vegyük a bemeneti feszültség aktuális értékét.

Ezeknek a tényezőknek a figyelembevétele kulcsfontosságú az üresjárati feszültség mérésének és értelmezésének pontosságához. Egy pontos mérés csak akkor ad valós képet az áramforrás állapotáról, ha a külső körülményeket és az áramforrás belső tulajdonságait is megfelelően értékeljük.

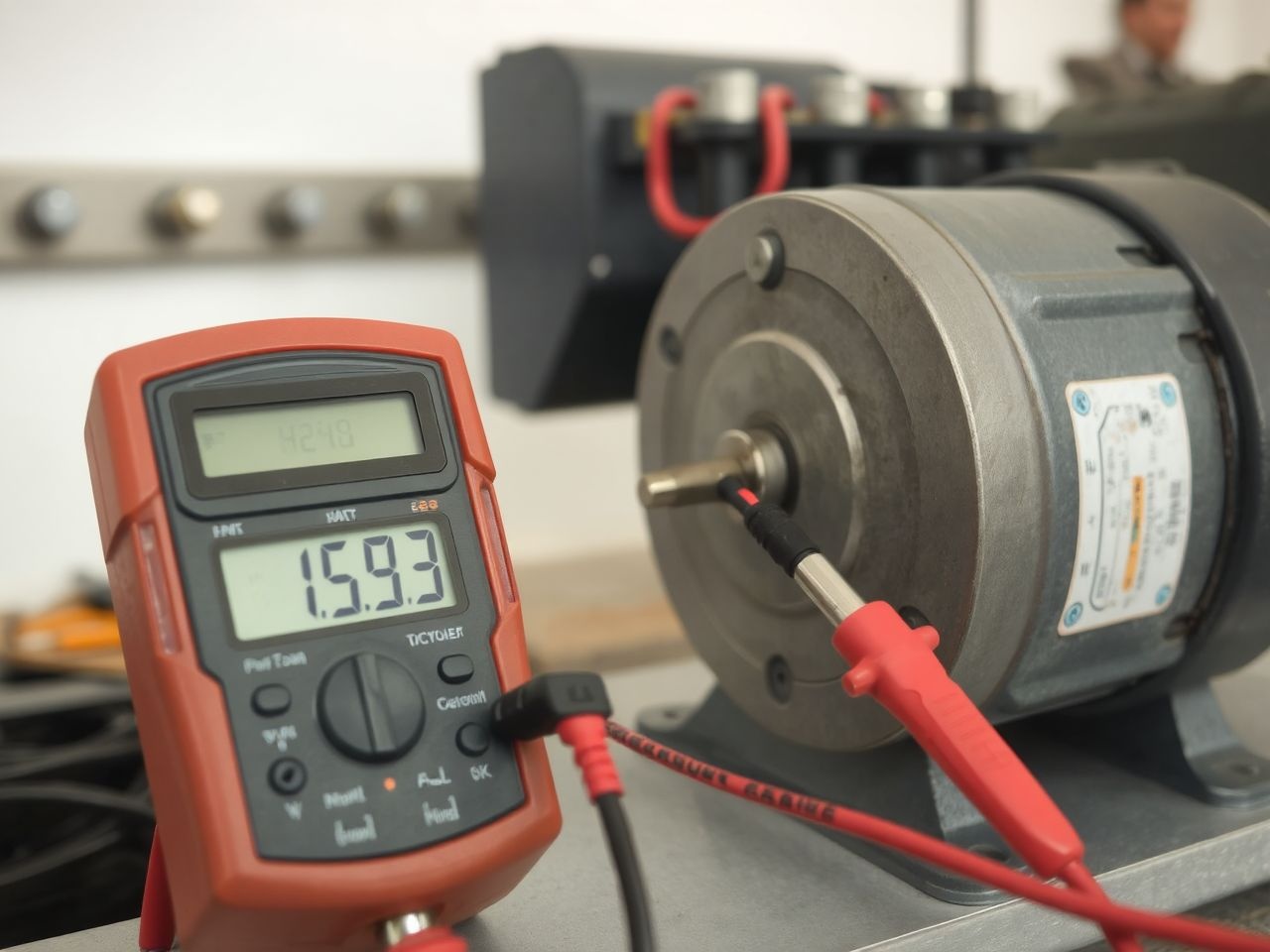

Az üresjárati feszültség mérése: alapelvek és eszközök

Az üresjárati feszültség mérése viszonylag egyszerű feladat, de a pontosság és a biztonság érdekében fontos betartani bizonyos alapelveket. A méréshez a legelterjedtebb eszköz a voltmérő, amely a legtöbb digitális multiméter alapvető funkciója.

A mérőeszköz kiválasztása

A leggyakoribb mérőeszköz a digitális multiméter (DMM). Fontos, hogy a multiméter megfelelő mérési tartománnyal rendelkezzen a mérendő feszültséghez képest. A legtöbb modern DMM automatikus tartományválasztással (autoranging) rendelkezik, ami leegyszerűsíti a mérést, de a manuális tartományválasztás is hasznos lehet bizonyos esetekben a pontosabb leolvasás érdekében.

A multiméter kiválasztásánál figyelni kell a bemeneti impedanciára. A jó minőségű voltmérők bemeneti impedanciája nagyon magas (tipikusan 1 MΩ vagy 10 MΩ), ami azt jelenti, hogy a mérőeszköz rendkívül kevés áramot vesz fel a mért áramkörből. Ez kulcsfontosságú az üresjárati feszültség pontos mérésénél, hiszen ha a mérőeszköz maga is „terhelést” jelentene, az befolyásolná a mért értéket, és az már nem lenne valódi üresjárati feszültség.

A jó minőségű voltmérők bemeneti impedanciája nagyon magas, ami azt jelenti, hogy a mérőeszköz rendkívül kevés áramot vesz fel a mért áramkörből. Ez kulcsfontosságú az üresjárati feszültség pontos mérésénél.

A mérés alapelve

Az üresjárati feszültség mérése mindig párhuzamos kapcsolással történik. Ez azt jelenti, hogy a voltmérő mérővezetékét közvetlenül az áramforrás kivezetéseire kell csatlakoztatni, anélkül, hogy bármilyen más fogyasztó (terhelés) csatlakozna hozzá. A multimétert a megfelelő feszültségmérési módba kell állítani:

• DC (egyenáramú) feszültségmérés ( vagy V—): elemek, akkumulátorok, DC tápegységek kimenetének mérésére.
• AC (váltakozó áramú) feszültségmérés ( vagy V~): transzformátorok szekunder oldalának, hálózati feszültség mérésére.

Biztonsági óvintézkedések

Bár az üresjárati feszültség mérése általában alacsony kockázatú, különösen alacsony feszültségű áramforrások esetén, fontos betartani az alapvető biztonsági szabályokat:

• Mindig győződjön meg arról, hogy a multiméter megfelelően van beállítva (DC vagy AC feszültség, megfelelő tartomány).
• Soha ne mérjen feszültséget árammérési módban (amper), mert az rövidzárlatot okozhat és károsíthatja a műszert vagy az áramforrást.
• Kéziszerszámok használatakor (pl. mérővezetékek) ügyeljen a szigetelés épségére.
• Magasabb feszültségek (pl. hálózati feszültség) mérésekor fokozott óvatossággal járjon el, és ha bizonytalan, kérjen szakember segítségét. Viseljen megfelelő védőfelszerelést, például szigetelt kesztyűt.
• Ne érjen hozzá a csupasz vezetőkhöz mérés közben.

A mérési folyamat lépései

1. Kapcsolja be a multimétert.
2. Válassza ki a megfelelő feszültségmérési módot (DCV vagy ACV) és tartományt (ha nem autoranging). Ha nem biztos a feszültség nagyságában, kezdje a legmagasabb tartománnyal, majd fokozatosan csökkentse a pontosabb leolvasás érdekében.
3. Csatlakoztassa a fekete mérővezetéket a multiméter COM (közös) aljzatába.
4. Csatlakoztassa a piros mérővezetéket a multiméter VΩmA aljzatába (feszültségméréshez).
5. Érintse a piros mérővezetéket az áramforrás pozitív (+) kivezetéséhez, a fekete mérővezetéket pedig a negatív (-) kivezetéséhez. (AC mérésnél a polaritás nem lényeges, de a DC mérésnél a fordított bekötés negatív előjellel mutatja az értéket.)
6. Olvassa le a kijelzőn megjelenő értéket.
7. Mérés után húzza ki a mérővezetékeket, és kapcsolja ki a multimétert.

A fenti lépések betartásával megbízható és pontos üresjárati feszültségmérést végezhetünk, amely alapjául szolgálhat az áramforrás állapotának további elemzéséhez.

Részletes mérési útmutató különféle áramforrások esetén

Az üresjárati feszültség mérése bár alapvetően azonos elveken nyugszik, az áramforrás típusától függően vannak speciális szempontok és értelmezési különbségek. Vizsgáljuk meg a leggyakoribb eseteket.

1. Akkumulátorok és elemek

Az akkumulátorok és elemek esetében az üresjárati feszültség mérése az egyik leggyorsabb és legegyszerűbb módja a töltöttségi állapot és az általános egészségi állapot felmérésére. Fontos, hogy a mérést az akkumulátor „pihentetett” állapotában végezzük, azaz legalább néhány órával a töltés befejezése vagy a nagyobb terhelés levétele után. Ez azért szükséges, mert közvetlenül töltés után a felületi töltés miatt magasabb feszültséget mérhetünk, ami félrevezető lehet.

Mérési lépések:

1. Győződjön meg arról, hogy az akkumulátor nincs terhelés alatt, és nem is töltődik.
2. Állítsa a multimétert DC feszültségmérésre (DCV) a megfelelő tartományba (pl. 20V-os tartomány 12V-os akkumulátorhoz).
3. Csatlakoztassa a piros mérővezetéket az akkumulátor pozitív (+) pólusára, a fekete mérővezetéket pedig a negatív (-) pólusára.
4. Olvassa le az értéket.

Értékek értelmezése (példák):

12V-os ólom-sav akkumulátor (pl. autós akku):

Üresjárati feszültség	Töltöttségi állapot
12.6V – 12.8V	100% (teljesen feltöltve)
12.4V	75%
12.2V	50%
12.0V	25%
11.8V alatt	Lemerült (tölteni szükséges)

1.5V-os alkáli elem:

• 1.5V – 1.6V: Teljesen új/feltöltve
• 1.3V – 1.4V: Jó állapotú
• 1.2V alatt: Hamarosan cserére szorul

3.7V-os lítium-ion akkumulátor (pl. mobiltelefon, laptop):

• 4.2V: Teljesen feltöltve
• 3.7V: Névleges feszültség
• 3.0V alatt: Lemerült (mélykisülés elkerülése érdekében tölteni kell)

Fontos megjegyezni, hogy az üresjárati feszültség csak az egyik indikátora az akkumulátor állapotának. A belső ellenállás mérése terhelés alatt pontosabb képet adhat a teljesítményéről, különösen az indítóáramot igénylő alkalmazásoknál.

2. Hálózati tápegységek (DC kimenetű)

A hálózati tápegységek (pl. telefon töltők, laptop adapterek, labortápegységek) üresjárati feszültségének mérése kulcsfontosságú annak ellenőrzéséhez, hogy a tápegység a névleges feszültséget adja-e le, és nincs-e benne hiba. Különbséget kell tenni stabilizált és nem stabilizált tápegységek között.

Mérési lépések:

1. Csatlakoztassa a tápegységet a hálózathoz, de ne kössön rá semmilyen fogyasztót.
2. Állítsa a multimétert DC feszültségmérésre (DCV) a megfelelő tartományba (pl. 20V-os tartomány egy 12V-os tápegységhez).
3. Csatlakoztassa a piros mérővezetéket a tápegység kimenetének pozitív (+) pólusára (gyakran a középső érintkező), a fekete mérővezetéket pedig a negatív (-) pólusára (gyakran a külső érintkező).
4. Olvassa le az értéket.

Értékek értelmezése:

• Stabilizált tápegység: Az üresjárati feszültségnek nagyon közel kell lennie a névleges kimeneti feszültséghez (pl. 12V-os tápnál 11.9V-12.1V). Jelentős eltérés hibára utalhat (pl. rossz kondenzátor, szabályzó IC).
• Nem stabilizált tápegység: Ezeknél a tápoknál az üresjárati feszültség jellemzően magasabb, mint a névleges terhelt feszültség. Ennek oka, hogy a stabilizálás hiánya miatt a transzformátor és a dióda egyenirányító utáni szűrés terhelés nélkül magasabb feszültséget eredményez. Például egy 12V-os névleges feszültségű, nem stabilizált táp üresjáratban akár 14-16V-ot is mutathat. Fontos a tápegység specifikációjának ellenőrzése.

Egyes tápegységeknél, különösen a kapcsolóüzemű (SMPS) típusoknál, az üresjárati feszültség mérésekor figyelni kell az esetleges hullámosságra (ripple) is. Bár a multiméterek általában az átlagos DC feszültséget mutatják, egy oszcilloszkóp pontosabb képet adna a kimeneti feszültség stabilitásáról és a zajszintről.

3. Transzformátorok (AC kimenetű)

A transzformátorok üresjárati feszültségének mérése a szekunder oldalon történik, azaz azon a tekercsen, amelyik a fogyasztó felé adja le a feszültséget. Ez a mérés segít ellenőrizni az áttételt és a transzformátor működőképességét.

Mérési lépések:

1. Győződjön meg arról, hogy a transzformátor primer oldala csatlakoztatva van a hálózathoz (vagy a megfelelő AC forráshoz), de a szekunder oldalon nincs terhelés.
2. Állítsa a multimétert AC feszültségmérésre (ACV) a megfelelő tartományba (pl. 200V-os tartomány egy 24V-os transzformátorhoz).
3. Csatlakoztassa a piros és fekete mérővezetéket a transzformátor szekunder tekercsének kivezetéseire. (AC mérésnél a polaritás nem számít.)
4. Olvassa le az értéket.

Értékek értelmezése:

• A mért üresjárati feszültségnek közel kell lennie a transzformátor névleges szekunder feszültségéhez.
• Kis eltérések (néhány százalék) normálisak lehetnek a hálózati feszültség ingadozásai vagy a transzformátor belső veszteségei miatt.
• Jelentős eltérés (pl. nulla vagy nagyon alacsony feszültség) hibás transzformátorra (pl. szakadt tekercs) vagy hibás primer bekötésre utal.

A transzformátorok esetében az üresjárati feszültség gyakran kissé magasabb lehet, mint a névleges terhelt feszültség, különösen a kisebb teljesítményű típusoknál. Ez a jelenség a transzformátor tekercselésének ellenállásából és a vasmag veszteségeiből adódik, amelyek terhelés nélkül minimálisak.

Minden esetben a gyártói specifikációk és adatlapok nyújtanak referenciaértékeket, amelyekhez a mért adatokat hasonlíthatjuk. A pontos mérés és az értékek megfelelő értelmezése elengedhetetlen a megbízható diagnózishoz és a biztonságos üzemeltetéshez.

Az üresjárati feszültség értékelése és jelentősége a gyakorlatban

Az üresjárati feszültség nem csupán egy elméleti érték, hanem a gyakorlatban is rendkívül fontos információkat hordoz. Segítségével diagnosztizálhatunk hibákat, kiválaszthatjuk a megfelelő áramforrásokat, és biztosíthatjuk az elektromos rendszerek biztonságos működését.

Diagnosztika és hibaelhárítás

Az üresjárati feszültség mérése az első lépés a legtöbb elektromos probléma diagnosztizálásában. Ha egy eszköz nem működik, és azt gyanítjuk, hogy az áramforrással van a gond, az üresjárati feszültség ellenőrzése gyorsan kizárhatja vagy megerősítheti ezt a feltételezést.

• Alacsony üresjárati feszültség:
  • Akkumulátorok, elemek: Egyértelműen a lemerült állapotot jelzi. Ha töltés után is alacsony marad, az az akkumulátor elhasználódására, cellazárlatra vagy szulfátosodásra utalhat.
  • Tápegységek: Hibás alkatrészekre (pl. zárlatos dióda, tönkrement feszültségszabályzó IC, kapacitásukat vesztett kondenzátorok) utalhat, amelyek nem képesek a névleges feszültséget szolgáltatni.
  • Transzformátorok: Primer oldali probléma (pl. alacsony bemeneti feszültség) vagy a transzformátor belső hibája (pl. részleges tekercszárlat) okozhatja.
• Túl magas üresjárati feszültség:
  • Ez ritkább, de előfordulhat. Nem stabilizált tápegységeknél ez normális lehet, de stabilizált tápoknál hibára (pl. szabályzó áramkör meghibásodása, ami a feszültség „elszabadulásához” vezet) utal. Ez veszélyes lehet a rákötött eszközökre.
  • Töltők esetében a túltöltés veszélyére utalhat, ha az akkumulátor már tele van.
• Nulla üresjárati feszültség:
  • Akkumulátorok, elemek: Teljes lemerülés, vagy cellazárlat.
  • Tápegységek, transzformátorok: Szakadt vezeték, kiégett biztosíték, transzformátor szakadt tekercselése vagy más súlyos belső hiba jele.

Áramforrások kiválasztása és tervezés

Az üresjárati feszültség ismerete alapvető fontosságú az elektronikai rendszerek tervezésekor és a megfelelő áramforrás kiválasztásakor. A tervezőnek tudnia kell, hogy az áramforrás képes-e a szükséges feszültséget biztosítani terhelés nélkül, és mennyi „tartaléka” van a terhelés alatti feszültségesésre. Egy olyan áramforrás kiválasztása, amelynek üresjárati feszültsége már a névlegesnél is alacsonyabb, eleve kudarcra ítélheti a rendszert.

Ezenkívül a tápegységek kiválasztásánál figyelembe kell venni, hogy a névleges feszültség általában terhelés alatt értendő. Egy nem stabilizált táp üresjárati feszültsége jelentősen magasabb lehet, mint a névleges értéke, ami károsíthatja az érzékeny elektronikát, ha nincs előtte megfelelő feszültségszabályzó áramkör.

Biztonságtechnikai aspektusok

Bizonyos ipari vagy speciális alkalmazásokban az üresjárati feszültség biztonsági szempontból is kritikus lehet. Például az ívhegesztő gépeknél a nyitott áramköri feszültség, ami lényegében az üresjárati feszültség, viszonylag magas lehet (50-100V), ami áramütés veszélyét hordozza magában, még ha az áramforrás terhelés alatt nem is ad le ilyen magas feszültséget. Ezért fontos a megfelelő szigetelés és a biztonsági előírások betartása.

A villamos hálózatokon is, egy leválasztott, de mégis feszültség alatt lévő szakasz üresjárati feszültsége teljes értékű hálózati feszültséget mutathat, ami halálos áramütést okozhat. Mindig ellenőrizni kell feszültségmentességet mérés előtt.

Minőségellenőrzés és élettartam előrejelzés

Gyártási folyamatok során az üresjárati feszültség mérése a minőségellenőrzés része. Segít kiszűrni a hibás termékeket, mielőtt azok a piacra kerülnének. Az akkumulátorok esetében a rendszeres üresjárati feszültségmérés – kiegészítve más diagnosztikai módszerekkel – segíthet az élettartam előrejelzésében és a megelőző karbantartás tervezésében.

Összességében az üresjárati feszültség egy egyszerűen mérhető, mégis rendkívül informatív paraméter, amelynek helyes értelmezése elengedhetetlen az elektromos és elektronikai rendszerek megbízható és biztonságos működéséhez.

Gyakori tévhitek és félreértések az üresjárati feszültséggel kapcsolatban

Az üresjárati feszültség fogalma körüli számos félreértés ronthatja a diagnózis pontosságát és a hibaelhárítás hatékonyságát. Fontos tisztában lenni ezekkel a tévhitekkel, hogy elkerüljük a téves következtetéseket.

1. „Ha az üresjárati feszültség jó, akkor az áramforrás is jó.”

Ez az egyik legelterjedtebb tévhit. Bár a megfelelő üresjárati feszültség elengedhetetlen, önmagában nem garantálja az áramforrás teljesítményét terhelés alatt. Egy akkumulátor például mutathat megfelelő üresjárati feszültséget (pl. 12,6V), de ha a belső ellenállása jelentősen megnőtt az elhasználódás vagy szulfátosodás miatt, akkor a legkisebb terhelés (pl. egy fényszóró bekapcsolása) hatására a feszültsége drasztikusan lecsökkenhet, és nem lesz képes elindítani egy motort. A tápegységeknél is előfordulhat, hogy üresjáratban stabil a feszültség, de terhelés alatt „összeesik”, ha a szűrőkondenzátorok tönkrementek.

A megfelelő üresjárati feszültség elengedhetetlen, de önmagában nem garantálja az áramforrás teljesítményét terhelés alatt. A belső ellenállás mérése vagy terheléses teszt elengedhetetlen a teljes képhez.

2. „Az üresjárati feszültség sosem változik.”

Ez a tévhit figyelmen kívül hagyja azokat a tényezőket, amelyekről korábban már szó volt. Az akkumulátorok esetében a töltöttségi állapot, a hőmérséklet és az életkor mind befolyásolja az üresjárati feszültséget. Egy tápegység üresjárati feszültsége is változhat a bemeneti hálózati feszültség ingadozásával vagy a belső alkatrészek (pl. feszültségszabályzó) meghibásodásával. A „sosem változik” feltételezés hibás diagnózishoz vezethet, ha nem vesszük figyelembe az aktuális körülményeket.

3. „Csak az akkumulátoroknál fontos az üresjárati feszültség.”

Bár az akkumulátoroknál a töltöttségi állapot meghatározásában kiemelten fontos, az üresjárati feszültség jelentőséggel bír minden áramforrás esetében. Ahogy láttuk, a transzformátoroknál az áttétel és a tekercsek épségének ellenőrzéséhez, a tápegységeknél pedig a szabályozás pontosságának és a belső hibák felderítéséhez elengedhetetlen információt nyújt. Minden olyan esetben, ahol egy áramforrás kimeneti feszültségét vizsgáljuk, az üresjárati feszültségmérés az első és legegyszerűbb diagnosztikai lépés.

4. „Nincs különbség az üresjárati és a névleges feszültség között.”

A névleges feszültség (pl. 12V-os akku, 5V-os tápegység) egy referenciaérték, amely gyakran a terhelt állapotra vonatkozik, vagy egy átlagos értéket jelöl. Az üresjárati feszültség, különösen nem stabilizált áramforrásoknál, gyakran magasabb lehet a névlegesnél. Fontos megkülönböztetni a kettőt, és tisztában lenni azzal, hogy egy eszköz névleges feszültsége nem feltétlenül egyezik meg az üresjárati feszültségével. Egy 12V-os transzformátor szekunder oldala üresjáratban 13-14V-ot is mutathat, ami normális, de ha ezt egy 12V-ra érzékeny eszközre kötnénk szabályozás nélkül, az károsodhatna.

5. „Bármilyen voltmérővel pontosan mérhető.”

Ahogy korábban említettük, a voltmérő bemeneti impedanciája kulcsfontosságú. Egy alacsony bemeneti impedanciájú mérőeszköz (pl. régebbi analóg multiméterek vagy bizonyos olcsó digitális multiméterek) önmaga is terhelést jelenthet a mért áramforrás számára, ami a mért üresjárati feszültség értékének torzulásához vezethet. Ezért fontos, hogy megbízható, magas bemeneti impedanciájú digitális multimétert használjunk a pontos mérés érdekében.

Ezeknek a tévhiteknek a tisztázása segíti a felhasználókat abban, hogy reálisabb képet kapjanak az áramforrások működéséről és a mérési eredmények helyes értelmezéséről. Az üresjárati feszültség egy hasznos diagnosztikai eszköz, de nem az egyetlen, és az eredményeit mindig a teljes rendszer kontextusában kell értékelni.

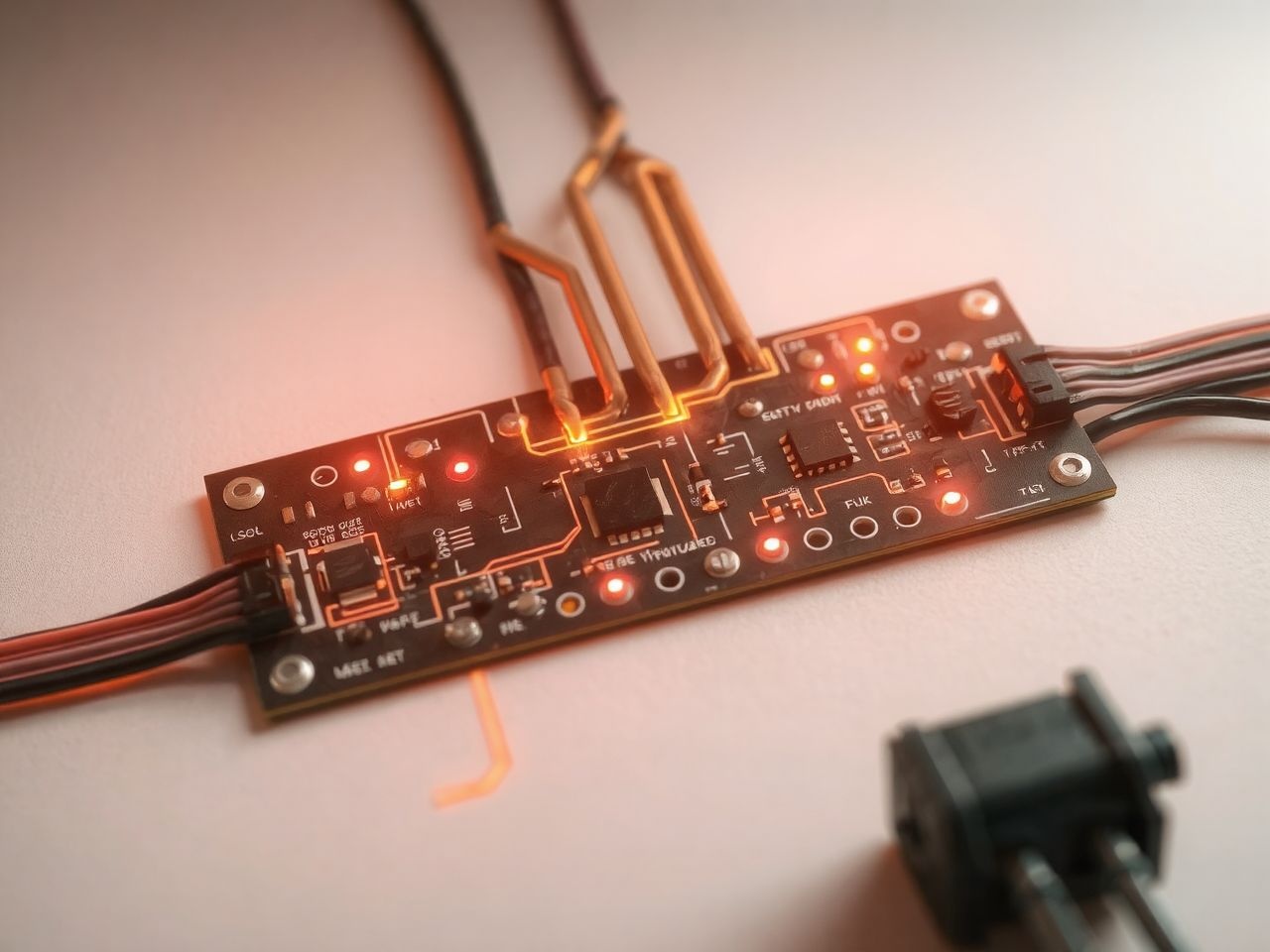

Az üresjárati feszültség és a teljesítmény viszonya

Az üresjárati feszültség közvetlenül kapcsolódik az áramforrás teljesítményéhez, bár a kapcsolat nem mindig egyértelmű a laikusok számára. Az áramforrás képessége, hogy energiát szolgáltasson egy terhelésnek, az üresjárati feszültség és a belső ellenállás együtteséből adódik.

Maximális teljesítményátvitel

Az elektrotechnikában létezik egy alapvető elv, a maximális teljesítményátviteli tétel. Ez kimondja, hogy egy áramforrás akkor adja le a maximális teljesítményt egy terhelésnek, ha a terhelés ellenállása megegyezik az áramforrás belső ellenállásával. Ebben az esetben a feszültség a terhelésen az üresjárati feszültség felére esik. Ez egy ideális elméleti eset, amelyet a gyakorlatban nem mindig célravezető elérni, mivel az áramforrásban ekkor a terheléssel megegyező teljesítmény dissipálódik, azaz energiaveszteség és hőtermelés keletkezik.

Az üresjárati feszültség tehát meghatározza azt a feszültségszintet, ahonnan a feszültség lecsökken a terhelés hatására. Egy magasabb üresjárati feszültségű áramforrás elméletileg nagyobb teljesítményt is képes leadni, feltéve, hogy a belső ellenállása is alacsony. A valóságban a tervezők igyekeznek úgy optimalizálni az áramforrásokat, hogy a terhelt feszültség a névleges értéken stabil maradjon, elkerülve a jelentős feszültségesést.

Hatásfok és energiaveszteség

A belső ellenálláson keletkező feszültségesés nemcsak a kimeneti feszültséget csökkenti, hanem energiaveszteséggel is jár. Ez a veszteség hő formájában jelentkezik az áramforrás belsejében. Minél nagyobb a belső ellenállás és minél nagyobb az áramfelvétel, annál nagyobb a hőtermelés és annál alacsonyabb az áramforrás hatásfoka. Egy áramforrás, amelynek üresjárati feszültsége megfelelő, de terhelés alatt jelentősen „összeesik”, rossz hatásfokkal működik, mivel sok energiát pazarol el a saját belső ellenállásán.

Ez különösen fontos akkumulátorok esetében, ahol a magas belső ellenállás nemcsak a rendelkezésre álló energiát csökkenti, hanem a töltés és kisütés során keletkező hő miatt az akkumulátor élettartamát is lerövidítheti. Egy jó minőségű tápegység célja, hogy a belső ellenállása minimális legyen, így az üresjárati és a terhelt feszültsége közötti különbség is elhanyagolható, ezzel maximalizálva a hatásfokot és a stabil feszültségszolgáltatást.

A valós terhelési görbe jelentősége

Az üresjárati feszültség egyetlen pontot jelent az áramforrás feszültség-áram karakterisztikáján. A teljesítmény szempontjából sokkal informatívabb a terhelési görbe, amely megmutatja, hogyan változik a kimeneti feszültség a kivett áram függvényében. Ez a görbe az üresjárati feszültségtől indul (nulla áramnál), és az áram növekedésével a feszültség jellemzően csökken. A görbe meredeksége a belső ellenállásról ad információt.

Egy laposabb görbe alacsony belső ellenállásra és stabil feszültségszabályozásra utal, ami nagy teljesítményű alkalmazásokhoz ideális. Egy meredekebb görbe magasabb belső ellenállást és nagyobb feszültségesést jelez terhelés alatt. Ezért, bár az üresjárati feszültség alapvető kiindulópont, a teljesítmény valós megítéléséhez szükség lehet a terhelési görbe elemzésére is.

Fejlett szempontok és jövőbeli trendek

Az üresjárati feszültség fogalma, bár alapvető, a modern elektronikában egyre komplexebb összefüggésekbe ágyazódik. A technológiai fejlődés új kihívásokat és lehetőségeket teremt az áramforrások és energiaellátó rendszerek tervezésében és optimalizálásában.

Ripple és tranziens jelenségek

Különösen a kapcsolóüzemű tápegységeknél (SMPS) és az egyenirányított, szűrt AC forrásoknál az üresjárati feszültség mérésekor figyelembe kell venni a ripple (hullámosság) jelenségét. Ez a DC feszültségre ráülő kis amplitúdójú AC komponens, amelyet a szűrés tökéletlensége okoz. Bár egy átlagos multiméter DC módban az átlagértéket mutatja, a valóságban a feszültség folyamatosan ingadozik. Az oszcilloszkópos mérés pontosabb képet adhat a feszültség stabilitásáról és a zajszintről, ami kritikus lehet az érzékeny elektronikai eszközök számára.

A tranziens jelenségek, mint például a bekapcsolási áramlökések vagy a hirtelen terhelésváltozásokra adott válaszok, szintén befolyásolhatják a feszültséget. Az üresjárati feszültség a stabil, terhelés nélküli állapotot tükrözi, de a valós működés során az áramforrásnak gyorsan és stabilan kell reagálnia a dinamikus változásokra. Ezen a téren a feszültségszabályzó áramkörök minősége, a kondenzátorok kapacitása és a belső impedancia frekvenciafüggése játszik kulcsszerepet.

Okos akkumulátorok és energiafelügyelet

A modern akkumulátorrendszerek, különösen az elektromos járművekben és az energiatárolókban, egyre intelligensebbé válnak. Az úgynevezett okos akkumulátorok beépített akkumulátor-felügyeleti rendszerekkel (BMS) rendelkeznek, amelyek nemcsak az üresjárati feszültséget, hanem a cellák egyedi feszültségét, a hőmérsékletet, az áramot és számos más paramétert is folyamatosan monitoroznak. Ezek a rendszerek sokkal pontosabb képet adnak az akkumulátor állapotáról, mint egy egyszerű üresjárati feszültségmérés, és lehetővé teszik a proaktív karbantartást, az élettartam optimalizálását és a biztonság növelését.

A jövőben az üresjárati feszültségmérés valószínűleg egyre inkább beépül az automatizált diagnosztikai rendszerekbe, ahol szenzorok és szoftverek elemzik az adatokat, és előrejelzéseket készítenek az áramforrás várható teljesítményéről és élettartamáról.

Megújuló energiaforrások és az üresjárati feszültség

A megújuló energiaforrások, mint a napelemek és a szélturbinák, szintén rendelkeznek üresjárati feszültséggel. Egy napelem panel esetében a nyitott áramköri feszültség (Voc) a maximális feszültség, amelyet terhelés nélkül képes leadni. Ez az érték kulcsfontosságú a napelem rendszer tervezésénél, mivel segít meghatározni a megfelelő inverter és a töltésszabályzó kiválasztását. A Voc értékét befolyásolja a napsugárzás intenzitása és a hőmérséklet.

A szélturbinák generátorai is produkálnak üresjárati feszültséget, amely a szélsebességtől függ. Ezeknek az értékeknek a monitorozása elengedhetetlen a rendszerek hatékony működéséhez és a maximális energiahozam biztosításához. A jövőben a decentralizált energiaellátó rendszerekben az áramforrások üresjárati feszültségének folyamatos és intelligens felügyelete alapvető lesz a hálózat stabilitásának és megbízhatóságának fenntartásához.

Az üresjárati feszültség tehát egy időtálló fogalom, amelynek jelentősége folyamatosan nő a modern technológiák és az energiarendszerek fejlődésével. Az alapos megértése és a pontos mérésének képessége továbbra is alapvető fontosságú marad mindenki számára, aki az elektronika és az elektrotechnika területén dolgozik, vagy egyszerűen csak szeretné megérteni a körülötte lévő elektromos világot.
