Ultrahangos távolságmérő: működése és alkalmazási területei

Gondolt már arra, hogyan képesek a robotok navigálni egy ismeretlen környezetben, hogyan mérhető pontosan egy folyadék szintje egy hatalmas tartályban, vagy éppen miként segítenek a modern autók a parkolásban anélkül, hogy bármihez hozzáérnének? Ezen kérdésekre a válaszok gyakran egyetlen, láthatatlan erőforrásban gyökereznek: az ultrahangos távolságmérő technológiájában. Ez a rendkívül sokoldalú eszköz a hanghullámok segítségével térképezi fel környezetét, és szolgáltat precíz adatokat a tárgyak távolságáról, lehetővé téve számos ipari, kereskedelmi és otthoni alkalmazás megvalósítását. De pontosan hogyan is működik ez a lenyűgöző technológia, és milyen területeken vált nélkülözhetetlenné napjainkban?

Az ultrahangos távolságmérés egy olyan elv alapján működik, amely a természetben is megfigyelhető, például a denevérek vagy delfinek echolokációjában. Lényege, hogy egy érzékelő ultrahanghullámokat bocsát ki, amelyek a tárgyakról visszaverődve visszatérnek a szenzorhoz. Az adó és a vevő között eltelt idő mérésével, valamint a hang terjedési sebességének ismeretében pontosan meghatározható a távolság. Ez az egyszerű, de hatékony módszer tette az ultrahangos távolságmérőket az egyik legelterjedtebb érzékelő típussá, melyek képesek folytonos, érintésmentes mérést végezni számos anyagon, legyen szó folyadékról, szilárd testről vagy gázról. Az alábbiakban részletesen megvizsgáljuk ezen technológia fizikai alapjait, működési mechanizmusát, különféle típusait, előnyeit és hátrányait, valamint betekintést nyerünk széleskörű alkalmazási területeibe, a gyártósoroktól az okosotthonokig.

Az ultrahang fizikai alapjai: A hangon túli világ

Az ultrahangos távolságmérő megértéséhez először is tisztázni kell, mi is az ultrahang. A hang egy mechanikai hullám, amely anyagban terjed, rezgések formájában. Az emberi fül által hallható hangok frekvenciája általában 20 Hz és 20 000 Hz (20 kHz) között van. Az ultrahang az a hanghullám, amelynek frekvenciája meghaladja az emberi hallástartomány felső határát, azaz 20 kHz-nél magasabb. Ez a frekvencia jellemzően több tíz kHz-től egészen több MHz-ig terjedhet, attól függően, milyen alkalmazásra tervezték az adott rendszert.

Az ultrahang terjedése a közeg sűrűségétől és rugalmasságától függ. Másképp terjed levegőben, vízben vagy szilárd testekben. A terjedési sebességre, amelyet hangsebességnek nevezünk, jelentősen hatással van a hőmérséklet, a páratartalom és a légnyomás is, különösen levegőben. Ez a tényező kritikus fontosságú az ultrahangos távolságmérés pontossága szempontjából, hiszen a távolság kiszámítása a hangsebesség és a terjedési idő szorzatán alapul.

Az ultrahang hullámok rendelkeznek a hanghullámok minden alapvető tulajdonságával: visszaverődnek, elnyelődnek, megtörnek és elhajlanak. A visszaverődés jelensége az, ami az ultrahangos távolságmérés alapját képezi. Amikor egy ultrahanghullám akadályba ütközik, annak egy része visszaverődik a forrás felé, létrehozva az úgynevezett „visszhangot”. A visszaverődés mértéke függ a tárgy felületének anyagától, alakjától és dőlésszögétől. Sima, kemény felületek erősebben verik vissza a hangot, mint a puha, porózus anyagok.

Az ultrahang hullámok rövid hullámhossza miatt képesek viszonylag keskeny, irányított sugárban terjedni, ami elengedhetetlen a pontos távolságméréshez. Ez a tulajdonság minimalizálja a diffrakciót és a szórást, így az érzékelő specifikus irányból érkező visszhangokat képes feldolgozni. A különböző frekvenciájú ultrahangok másképp viselkednek: a magasabb frekvenciák jobb felbontást biztosítanak, de rövidebb a hatótávolságuk, mivel jobban elnyelődnek a közegben. A alacsonyabb frekvenciák nagyobb hatótávot eredményeznek, viszont kevésbé pontosak.

Az ultrahangos távolságmérő működési elve részletesen

Az ultrahangos távolságmérők működésének alapja az időmérés. A szenzor egy rövid, nagyfrekvenciás hangimpulzust bocsát ki, majd figyeli, mennyi idő alatt tér vissza a visszavert hanghullám, vagyis a visszhang. Ezt az elvet „TOF” (Time of Flight) mérésnek nevezzük.

Az ultrahangos távolságmérő a hangsebesség és az eltelt idő szorzatával határozza meg a tárgyak távolságát, egy olyan alapelvet alkalmazva, amely a természetben is megfigyelhető.

A folyamat több lépésben zajlik:

1. Jelimpulzus kibocsátása: Az érzékelő piezoelektromos jelátalakítót (transzducert) használ, amely elektromos energiát mechanikai rezgéssé alakít, ezáltal ultrahang impulzust generál. Ez az impulzus a levegőben vagy más közegben terjedni kezd.
2. Terjedés és visszaverődés: Az ultrahanghullámok a kibocsátás pillanatától kezdve terjednek a közegben. Amikor akadályba (tárgyba) ütköznek, annak felületéről visszaverődnek.
3. Visszhang érzékelése: A visszavert hanghullámok (visszhang) visszatérnek a szenzorhoz. Ugyanaz a piezoelektromos jelátalakító, vagy egy különálló vevő transzducer érzékeli ezeket a rezgéseket, és visszaalakítja őket elektromos jellé.
4. Időmérés: A szenzor elektronikája, gyakran egy mikrovezérlő, precízen méri a jel kibocsátása és a visszhang érzékelése között eltelt időt (t).
5. Távolság kiszámítása: A mért idő és a hangsebesség (c) ismeretében a távolság (d) a következő képlettel számítható ki:

   d = (c * t) / 2

   Az osztás kettővel azért szükséges, mert a hanghullám kétszer teszi meg a távolságot: egyszer az érzékelőtől a tárgyig, majd vissza a tárgytól az érzékelőig.

A piezoelektromos jelátalakítók a kulcsfontosságú elemek ebben a folyamatban. Ezek olyan anyagokból készülnek (például kvarc vagy speciális kerámiák), amelyek elektromos feszültség hatására mechanikusan deformálódnak, és fordítva, mechanikai deformáció hatására elektromos feszültséget generálnak. Ez a tulajdonság teszi lehetővé számukra, hogy hatékonyan működjenek adóként és vevőként is.

Környezeti tényezők hatása a mérésre

A mérés pontosságát számos környezeti tényező befolyásolhatja:

• Hőmérséklet: A hangsebesség jelentősen függ a hőmérséklettől. Melegebb levegőben a hang gyorsabban terjed. Egy 20°C-os hőmérsékletváltozás akár 6%-os eltérést is okozhat a mért távolságban, ha nincs kompenzáció. Ezért sok ipari ultrahangos távolságmérő beépített hőmérséklet-érzékelővel rendelkezik, amely valós időben korrigálja a hangsebesség értékét a pontosabb mérés érdekében.
• Páratartalom: A levegő páratartalma is befolyásolja a hangsebességet, de kisebb mértékben, mint a hőmérséklet. Magasabb páratartalom esetén a hangsebesség kissé növekszik.
• Légnyomás: A légnyomás változásai szintén befolyásolhatják a hangsebességet, de a standard üzemi körülmények között ez a hatás általában elhanyagolható.
• Légáramlás (szél): Erős légáramlás, huzat vagy szél eltorzíthatja az ultrahanghullámok útját, és hibás mérésekhez vezethet, különösen nagyobb távolságok esetén.
• Közeg anyaga: A hangsebesség drámaian eltérő lehet különböző közegekben (pl. levegő, víz, olaj). Az alkalmazásnak megfelelő hangsebesség értékét kell használni a számításokhoz.

A modern ultrahangos szenzorok gyakran tartalmaznak beépített kompenzációs mechanizmusokat, például hőmérséklet-érzékelőket, amelyekkel a szoftveres algoritmusok valós időben korrigálják a számításokat, növelve ezzel a mérési pontosságot még változó környezeti feltételek mellett is.

Ultrahangos távolságmérők típusai és változatok

Az ultrahangos távolságmérők széles skáláját kínálják a gyártók, melyek különböző elveken, frekvenciákon és kialakításokon alapulnak, hogy a legkülönfélébb igényeket is kielégítsék.

Impulzusos ultrahangos távolságmérők

Az eddig tárgyalt impulzusos (TOF – Time of Flight) ultrahangos távolságmérők a legelterjedtebbek. Ezek egy rövid, diszkrét ultrahang impulzust bocsátanak ki, és mérik a visszatérő visszhang időtartamát. Előnyük az egyszerűség, a viszonylagos költséghatékonyság és a jó hatótávolság. Hátrányuk, hogy a minimális mérhető távolság korlátozott, mivel az adó és a vevő között eltelt időnek elegendőnek kell lennie ahhoz, hogy a szenzor átváltson adó módból vevő módba, és érzékelje a visszhangot. Ezenkívül a tárgy felületének minősége (pl. hangelnyelő anyagok) befolyásolhatja a visszhang erejét.

Folyamatos hullámú (CW) ultrahangos szenzorok

Léteznek folyamatos hullámú (Continuous Wave – CW) ultrahangos szenzorok is, bár ezeket ritkábban használják távolságmérésre, inkább sebességmérésre (Doppler-effektus alapján) vagy jelenlétérzékelésre. Ezek folyamatosan bocsátanak ki ultrahangot, és a visszavert hullám frekvenciaeltolódását elemzik. Távolságmérésre a frekvenciamodulált folyamatos hullámú (FMCW) rendszerek alkalmasabbak, amelyek a kibocsátott és a visszavert jel frekvenciakülönbségét mérik, de ezek inkább a radar technológiához állnak közelebb, és ritkábban fordulnak elő egyszerű távolságmérőkben.

Különböző frekvenciájú szenzorok

Az ultrahang frekvenciája az egyik legfontosabb paraméter, amely meghatározza a szenzor teljesítményét:

• Alacsony frekvencia (pl. 20-50 kHz): Ezek a szenzorok nagyobb hatótávolságot érhetnek el, mivel a hanghullámok kevésbé nyelődnek el a levegőben. Azonban a sugárszögük szélesebb, és a felbontásuk alacsonyabb, ami kevésbé pontos mérést eredményezhet kis tárgyak vagy bonyolult környezet esetén. Ipari szintmérésre, durvább pozícionálásra alkalmasak.
• Közepes frekvencia (pl. 100-200 kHz): Jó kompromisszumot kínálnak a hatótávolság és a pontosság között. Gyakran használják robotikában, automatizálásban, ahol mérsékelt távolságokat kell pontosan mérni.
• Magas frekvencia (pl. 400 kHz – 1 MHz): Ezek a szenzorok kiváló felbontással és keskeny sugárszöggel rendelkeznek, ami rendkívül pontos mérést tesz lehetővé rövid távolságokon. Ideálisak kis tárgyak érzékelésére, precíziós pozícionálásra vagy olyan alkalmazásokra, ahol a tér szűk. Hátrányuk a korlátozott hatótávolság és a levegőben való gyorsabb elnyelődés.

Integrált rendszerek és intelligens szenzorok

A modern ultrahangos távolságmérők gyakran integrált rendszerek, amelyek nem csupán a transzducert és az alapelektronikát tartalmazzák, hanem mikrovezérlőt, jelkondicionáló áramköröket és digitális interfészeket (pl. I2C, SPI, UART) is. Ezek az intelligens szenzorok képesek önállóan elvégezni a távolságmérést, a hőmérséklet-kompenzációt és a zajszűrést, és közvetlenül digitális formában szolgáltatják a mérési adatokat, ami leegyszerűsíti a beépítésüket más rendszerekbe, például PLC-kbe vagy mikrokontroller alapú projektekbe.

Léteznek továbbá multi-transzduceres rendszerek is, amelyek több ultrahang adó-vevő párt használnak egyidejűleg a környezet 3D-s feltérképezésére vagy a mérési pontosság és megbízhatóság növelésére, különösen bonyolult környezetekben, ahol az akusztikai árnyékok vagy többszörös visszaverődések problémát okozhatnak.

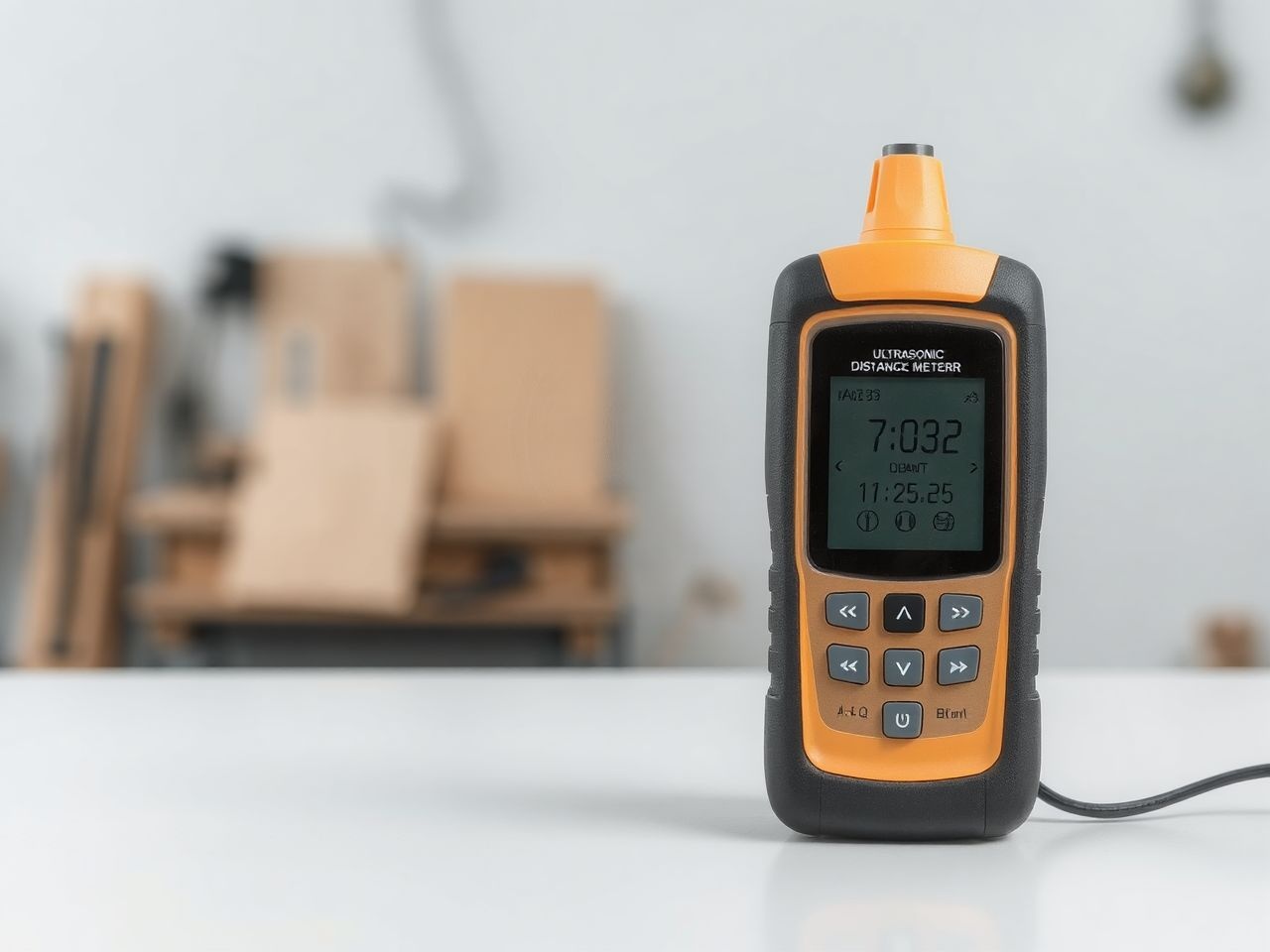

Az ultrahangos távolságmérők előnyei és hátrányai

Mint minden technológiának, az ultrahangos távolságmérésnek is megvannak a maga erősségei és korlátai, amelyek meghatározzák, hogy milyen alkalmazásokban nyújt optimális megoldást, és hol lehetnek más szenzortípusok előnyösebbek.

Előnyök

1. Érintésmentes mérés: Ez az egyik legfőbb előnye. Az ultrahangos szenzorok anélkül képesek távolságot mérni, hogy fizikai kapcsolatba kerülnének a mért tárggyal. Ez ideális olyan alkalmazásokhoz, ahol a tárgy sérülékeny, mozgásban van, vagy higiéniai okokból nem érinthető meg (pl. élelmiszeripar, gyógyszeripar).
2. Anyagfüggetlenség: Az ultrahang képes áthaladni a levegőn és visszaverődni számos különböző anyagról, legyen az folyadék (víz, olaj), szilárd anyag (fém, műanyag, fa, gabona) vagy akár ömlesztett anyag (por, granulátum). Nem befolyásolja a tárgy színe, átlátszósága vagy felületi fénye, ami más optikai szenzoroknál problémát jelenthet.
3. Környezeti ellenállás: A por, a füst, a köd vagy a sötétség általában nem befolyásolja jelentősen az ultrahangos mérést. Ez nagy előnyt jelenthet olyan ipari környezetben, ahol ezek a tényezők gyakran jelen vannak, és optikai érzékelők működését gátolnák.
4. Viszonylagos költséghatékonyság: Az ultrahangos szenzorok, különösen az egyszerűbb típusok, viszonylag olcsók, ami széles körben hozzáférhetővé teszi őket hobbi projektekhez és ipari alkalmazásokhoz egyaránt.
5. Egyszerű működési elv: A TOF alapú mérés elve könnyen érthető és implementálható, ami egyszerűsíti a rendszerek tervezését és karbantartását.
6. Széles mérési tartomány: Néhány centimétertől akár több tíz méterig is képesek távolságot mérni, az adott szenzor frekvenciájától és teljesítményétől függően.

Hátrányok

1. Hőmérsékletfüggés: Ahogy már említettük, a hangsebesség erősen függ a hőmérséklettől. Kompenzáció nélkül ez jelentős mérési hibákhoz vezethet. Bár a modern szenzorok gyakran rendelkeznek beépített hőmérséklet-kompenzációval, ez növeli a komplexitást és néha a költségeket.
2. Légáramlás és turbulencia: Erős légáramlatok, huzat vagy turbulencia eltorzíthatja az ultrahang hullámok útját, pontatlan vagy instabil méréseket okozva.
3. Akusztikai árnyék és holt zóna: Az ultrahanghullámok terjedési iránya viszonylag keskeny, de nem nulla. Ha egy tárgy a szenzor sugárzási szögén kívül esik, vagy egy másik tárgy mögött rejtőzik, az akusztikai árnyékba kerülhet, és nem érzékelhető. Emellett minden ultrahangos szenzornak van egy holt zónája (minimum mérési távolsága), ahonnan a visszhang nem érzékelhető megbízhatóan, mert a szenzor még az adó üzemmódban van, vagy a kibocsátott jel túl erős ahhoz, hogy a gyenge visszhangot észlelje.
4. Felületi jellemzők: A tárgy felületének dőlésszöge, érdessége és hangelnyelő képessége befolyásolja a visszaverődés erejét. Puha, porózus anyagok (pl. habszivacs, textil) elnyelhetik az ultrahangot, míg a nagyon ferde vagy egyenetlen felületek a visszhangot elterelhetik a szenzortól, ami hibás vagy hiányzó mérést eredményez.
5. Lassúbb válaszidő: A hangsebesség nagyságrendekkel lassabb a fénysebességnél. Ez azt jelenti, hogy a távolságméréshez szükséges idő (TOF) hosszabb, különösen nagyobb távolságok esetén. Ez korlátozhatja az ultrahangos szenzorok alkalmazását nagyon gyorsan mozgó tárgyak mérésére.
6. Többszörös visszaverődés (multi-path echo): Zárt, visszhangos környezetben az ultrahanghullámok többször is visszaverődhetnek a falakról vagy más tárgyakról, mielőtt visszatérnének a szenzorhoz. Ez hamis vagy pontatlan távolságmérést okozhat, mivel a szenzor a legelső vagy a legerősebb visszhangot értelmezi.

Az előnyök és hátrányok alapos mérlegelése segít a mérnököknek és fejlesztőknek abban, hogy a megfelelő szenzortechnológiát válasszák az adott alkalmazáshoz, maximalizálva a rendszer teljesítményét és megbízhatóságát.

Alkalmazási területek: Hol találkozhatunk ultrahangos távolságmérőkkel?

Az ultrahangos távolságmérők rendkívül sokoldalúak, és számos iparágban, valamint hétköznapi életünkben is megtalálhatók. Az egyszerű otthoni barkácsolástól a komplex ipari automatizálásig, a technológia széles spektrumon nyújt megoldásokat.

Ipari automatizálás és gyártás

Az ipari környezet az ultrahangos szenzorok egyik legfontosabb alkalmazási területe, ahol a megbízhatóság és a precizitás kulcsfontosságú.

• Szintmérés: Ez az egyik legelterjedtebb ipari alkalmazás. Ultrahangos szenzorokkal folyadékok (víz, olaj, vegyi anyagok), ömlesztett anyagok (gabona, takarmány, granulátum, cement) szintjét lehet folyamatosan és érintésmentesen mérni tartályokban, silókban, csatornákban. A szenzor a tartály tetejéről bocsát ki ultrahangot, és a folyadék/anyag felületéről visszaverődő visszhang alapján határozza meg a szintet. Ez kritikus fontosságú a készletgazdálkodásban, a gyártási folyamatok ellenőrzésében és a túlcsordulás megakadályozásában.
• Pozícióérzékelés és ellenőrzés: Robotkarok, szállítószalagok, automatizált gépek precíz pozícionálására használják. Például egy robotkar pontosan tudja, milyen távolságra van egy alkatrésztől, mielőtt megragadná azt. Szállítószalagokon a termékek jelenlétét, méretét vagy hiányát is ellenőrizhetik vele.
• Tárgyérzékelés és ütközésvédelem: Automatikusan irányított járművek (AGV-k), raktári rendszerek, vagy akár automata kapuk és sorompók használják az ultrahangot a környezetükben lévő akadályok észlelésére, elkerülve az ütközéseket és biztosítva a biztonságos működést.
• Tekercsátmérő mérés: Papír-, textil-, vagy fémfeldolgozó iparban a tekercsek átmérőjének folyamatos mérésére használják, hogy nyomon kövessék az anyagfogyást és optimalizálják a gyártási folyamatokat.
• Anyagáramlás ellenőrzés: Bizonyos esetekben az ultrahangos szenzorok képesek érzékelni az anyagáramlást csövekben vagy szállítószalagokon, jelezve az elakadást vagy a hiányt.

Járműipar

Az ultrahangos technológia a járművekben is széles körben elterjedt, hozzájárulva a biztonság és a kényelem növeléséhez.

• Parkolássegítő rendszerek (tolatóradar): Ez az egyik legismertebb alkalmazás. A lökhárítóba épített ultrahangos szenzorok érzékelik a jármű mögötti és melletti akadályokat, segítve a vezetőt a szűk helyeken történő parkolásban, hangjelzéssel vagy vizuális kijelzővel.
• Vakfolt figyelés: Egyes modern autók ultrahangos szenzorokat is használnak a holttér figyelésére, jelezve a vezetőnek, ha másik jármű tartózkodik a holttérben.
• Autonóm járművek: Bár az önvezető autók komplex szenzorfúziót használnak (radar, lidar, kamerák), az ultrahangos szenzorok kiegészítő szerepet játszanak a közeli akadályok érzékelésében, különösen alacsony sebességnél és parkolásnál.

Fogyasztói elektronika és okosotthonok

Az ultrahangos szenzorok az otthoni és személyes eszközökben is egyre gyakrabban megjelennek.

• Robotporszívók: Számos robotporszívó használ ultrahangos szenzorokat az akadályok észlelésére és az ütközések elkerülésére, segítve a hatékony navigációt a lakásban.
• Mozgásérzékelők: Bizonyos biztonsági rendszerek vagy automatizált világítási rendszerek ultrahangos mozgásérzékelőket használnak, amelyek a Doppler-effektus alapján érzékelik a mozgást a megfigyelt területen.
• Okos szemeteskukák: Az ultrahangos szenzorok érzékelik a szemeteskuka telítettségi szintjét, és jelezhetik, ha ürítésre van szükség.
• Barkácsprojektek és oktatás: Az olcsó ultrahangos modulok (pl. HC-SR04) népszerűek az Arduino és Raspberry Pi alapú hobbi projektekben, robotok építésében vagy egyszerű távolságmérő eszközök készítésében.

Mezőgazdaság

A mezőgazdaságban is számos területen alkalmazzák az ultrahangos technológiát a hatékonyság növelésére.

• Takarmány- és gabonaszint mérés: Hasonlóan az ipari szintméréshez, itt is a silókban vagy tárolókban lévő takarmány, gabona vagy műtrágya szintjének ellenőrzésére használják.
• Állattenyésztés: Egyes rendszerek az állatok (pl. sertések, szarvasmarhák) pozíciójának vagy mozgásának figyelésére használják, optimalizálva a takarmányozást vagy a környezeti feltételeket.

Építőipar és felmérés

Az építőiparban és a felmérések során az ultrahangos távolságmérők gyors és pontos méréseket tesznek lehetővé.

• Helyiségek távolságmérése: Kézben tartott ultrahangos mérőeszközökkel gyorsan és egyszerűen mérhetők a falak, mennyezetek, padlók közötti távolságok, ami hasznos lehet felújítások, bútorozás vagy anyagmennyiség-számítások során.
• Szintezés és pozícionálás: Bizonyos esetekben építkezéseken vagy terepmunkákon is alkalmazzák a precíz pozícionálásra vagy a szintezési feladatok támogatására.

Ahogy látható, az ultrahangos távolságmérő egy rendkívül adaptálható technológia, amely a legkülönfélébb kihívásokra kínál megbízható és költséghatékony megoldásokat a fizikai távolságok mérésére és az akadályok érzékelésére.

Pontosság, kalibráció és hibafaktorok

Az ultrahangos távolságmérés, bár számos előnnyel jár, nem mentes a kihívásoktól. A mérési pontosság maximalizálása érdekében fontos megérteni a lehetséges hibafaktorokat és a kalibrációs módszereket.

Mérési pontosság és felbontás

Az ultrahangos szenzorok pontossága és felbontása számos tényezőtől függ:

• Frekvencia: Magasabb frekvenciájú szenzorok általában jobb felbontást kínálnak, azaz kisebb változásokat is képesek érzékelni a távolságban. Ennek oka, hogy a rövidebb hullámhossz precízebb „pillanatfelvételt” tesz lehetővé a tárgyról.
• Jelfeldolgozás: A digitális jelfeldolgozás minősége, a zajszűrési algoritmusok és a mikrovezérlő sebessége mind hozzájárulnak a végső pontossághoz.
• Környezeti stabilitás: A stabil hőmérséklet és légnyomás, valamint a légáramlás hiánya növeli a pontosságot, mivel minimalizálja a hangsebesség ingadozásait.
• Szenzor minősége: A felhasznált piezoelektromos jelátalakító minősége és az elektronika precizitása alapvetően befolyásolja a mérési stabilitást és ismételhetőséget.

Egy tipikus ipari ultrahangos távolságmérő pontossága +/- 1-2 mm lehet, míg az olcsóbb, hobbi célra szánt modulok pontossága inkább +/- 1-2 cm tartományba esik.

Kalibrációs módszerek

A mérési pontosság fenntartásához és a rendszeres ellenőrzéshez elengedhetetlen a kalibráció:

1. Hőmérséklet-kompenzáció: Ahogy már említettük, a beépített hőmérséklet-érzékelőkkel a szenzor valós időben korrigálja a hangsebességet. Ezt a kompenzációt gyárilag kalibrálják, de a felhasználó is ellenőrizheti ismert távolságok mérésével különböző hőmérsékleteken.
2. Zérópont kalibráció: A szenzor felszerelése után érdemes elvégezni egy zérópont kalibrációt, különösen szintmérés esetén. Ez azt jelenti, hogy a szenzor a „üres” vagy „tele” állapotban mért értéket referenciapontként rögzíti, és a további méréseket ehhez viszonyítja.
3. Távolság kalibráció (referencia mérés): Egy vagy több ismert, pontosan mért távolságú referencia tárgy elhelyezésével ellenőrizhető a szenzor pontossága. Az eltérések alapján finomhangolhatók a szoftveres korrekciós faktorok.
4. Közegspecifikus kalibráció: Ha a szenzort nem levegőben, hanem más közegben (pl. vízben, olajban) használják, feltétlenül kalibrálni kell a megfelelő hangsebesség értékére, vagy legalább ellenőrizni, hogy a beállított érték pontos-e.

Gyakori hibafaktorok és kezelésük

Az ultrahangos mérések során felmerülő leggyakoribb problémák és azok kezelése:

1. Akusztikai árnyék és holt zóna:
   • Kezelés: A holt zóna problémájára a szenzor megfelelő elhelyezése a megoldás, hogy a legközelebbi mérni kívánt tárgy is a minimális mérési távolságon kívül essen. Az akusztikai árnyék elkerülése érdekében gondosan kell megtervezni a szenzor pozícióját, figyelembe véve a mérendő tárgyak geometriáját és a környezeti akadályokat. Több szenzor alkalmazása is megoldás lehet.
2. Többszörös visszaverődés (multi-path echo):
   • Kezelés: Ez gyakran zárt, visszhangos környezetben fordul elő. Megoldás lehet a szenzor elhelyezésének optimalizálása, hogy a közvetlen visszhang legyen a legerősebb. Szoftveres szűréssel is kiküszöbölhetők a hamis visszhangok, például az elsőként érkező, vagy a legerősebb jel kiválasztásával, vagy az ismert környezeti geometriát figyelembe vevő algoritmusokkal.
3. Zaj és interferencia:
   • Kezelés: Az ultrahangos szenzorokat befolyásolhatják más, hasonló frekvenciájú hangforrások, például gépek zaja vagy más ultrahangos szenzorok. Megoldás lehet a szenzorok frekvenciájának eltérő beállítása, árnyékolás, vagy szoftveres zajszűrési technikák (pl. átlagolás, medián szűrés).
4. A tárgy felületének jellemzői:
   • Kezelés: Puha, hangelnyelő felületeknél szükség lehet nagyobb teljesítményű szenzorra, vagy több szenzor alkalmazására. Ferde felületeknél a szenzort úgy kell elhelyezni, hogy a visszavert hanghullámok a vevőhöz jussanak. Néha a felületre egy kis, ultrahangot jól visszaverő lapka ragasztása is segíthet.
5. Légáramlás és hőmérséklet-ingadozás:
   • Kezelés: A szenzor védelme huzat és erős légáramlatok ellen, valamint hőmérséklet-kompenzáció alkalmazása. Extrém hőmérséklet-ingadozás esetén a mérés gyakoriságának növelése és az adatok átlagolása is segíthet a stabilitás javításában.

A megbízható és pontos ultrahangos távolságméréshez elengedhetetlen a szenzor gondos kiválasztása, megfelelő telepítése és a környezeti tényezők figyelembevétele, valamint szükség esetén a rendszeres kalibráció.

Jövőbeli trendek és fejlesztések az ultrahangos távolságmérésben

Az ultrahangos távolságmérők technológiája folyamatosan fejlődik, ahogy a mérnöki megoldások egyre kifinomultabbá válnak, és az új kihívásokra innovatív válaszokat keresnek. A jövőben várhatóan még nagyobb szerepet kapnak a különböző iparágakban és a mindennapi életben.

Szenzorfúzió és integráció más technológiákkal

Az egyik legfontosabb trend a szenzorfúzió, azaz több különböző típusú szenzor adatainak együttes feldolgozása a pontosabb és megbízhatóbb környezetérzékelés érdekében. Az ultrahangos szenzorok kiválóan kiegészíthetők optikai (pl. lidar, kamera) vagy rádiófrekvenciás (pl. radar) szenzorokkal. Például egy önvezető autóban az ultrahangos érzékelők a közeli akadályok precíz észleléséért felelnek alacsony sebességnél, míg a radar és a lidar a nagyobb távolságok és a nagy sebességű objektumok monitorozását végzi. Ez a kombináció kiküszöböli az egyes technológiák gyengeségeit és kihasználja erősségeiket, növelve a rendszer robusztusságát.

Mesterséges intelligencia és gépi tanulás az adatfeldolgozásban

A mesterséges intelligencia (MI) és a gépi tanulás (ML) algoritmusok egyre nagyobb szerepet kapnak az ultrahangos adatok feldolgozásában. Képesek felismerni a zajt, kiszűrni a hamis visszhangokat, és optimalizálni a mérési pontosságot változó környezeti feltételek mellett. Az ML modellek betaníthatók arra, hogy megkülönböztessék a különböző típusú tárgyakat a visszhang mintázatuk alapján, vagy előre jelezzék a szenzor meghibásodását a mérési adatok anomáliáinak felismerésével. Ez különösen hasznos lehet komplex ipari környezetekben, ahol a hagyományos jelfeldolgozási módszerek korlátozottak.

Miniaturizálás és energiahatékonyság

A technológia fejlődésével az ultrahangos szenzorok egyre kisebbek és energiahatékonyabbak lesznek. Ez lehetővé teszi a beépítésüket még kisebb eszközökbe, például viselhető elektronikába, miniatűr robotokba vagy IoT (Internet of Things) eszközökbe, ahol az alacsony energiafogyasztás kulcsfontosságú. A vezeték nélküli ultrahangos szenzorok, amelyek elemmel működnek és hosszú élettartamúak, egyre inkább elterjedhetnek a távoli monitoring alkalmazásokban.

Nagyobb pontosság és hatótávolság

A kutatás és fejlesztés arra irányul, hogy növelje az ultrahangos szenzorok mérési pontosságát és hatótávolságát. Új anyagok és gyártási eljárások segítségével olyan piezoelektromos jelátalakítókat fejlesztenek, amelyek hatékonyabban generálnak és érzékelnek ultrahangot, miközben a jelfeldolgozó algoritmusok is egyre kifinomultabbá válnak. A szélesebb frekvenciatartományban működő, adaptív szenzorok lehetővé tehetik, hogy egyetlen eszköz különböző alkalmazásokhoz is megfeleljen, dinamikusan váltva a frekvenciát a távolság és a felbontás optimalizálása érdekében.

Költséghatékony gyártási technológiák

A gyártási technológiák fejlődése és az automatizálás növekedése várhatóan tovább csökkenti az ultrahangos szenzorok gyártási költségeit. Ez még szélesebb körű elterjedésükhöz vezethet, új piacokat nyitva meg, és elérhetőbbé téve a technológiát a kis- és középvállalkozások, valamint a hobbi felhasználók számára.

Összességében az ultrahangos távolságmérés a jövőben is kulcsfontosságú technológia marad a távolságérzékelés és a környezetmonitorozás területén. Az innovációk, mint a szenzorfúzió, a mesterséges intelligencia és a miniaturizálás, tovább növelik majd az alkalmazási lehetőségeket és a rendszerek intelligenciáját, biztosítva, hogy az ultrahang továbbra is az ipari automatizálás, a robotika és a fogyasztói elektronika egyik alappillére maradjon.

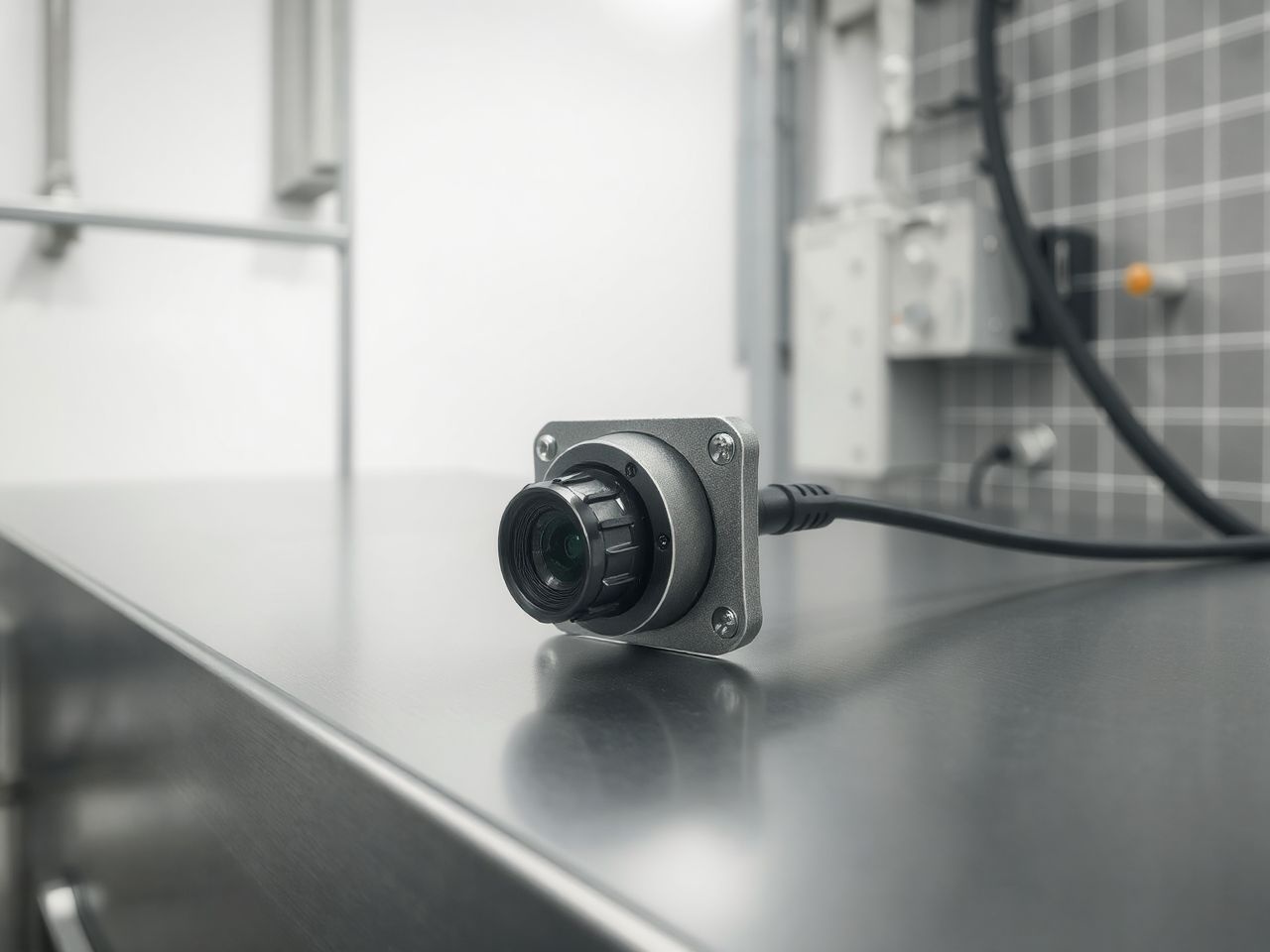

Gyakorlati tanácsok ultrahangos távolságmérő kiválasztásához és telepítéséhez

Az ultrahangos távolságmérő hatékony alkalmazásához nem elegendő csupán megérteni a működését; a megfelelő szenzor kiválasztása és a helyes telepítés kulcsfontosságú a megbízható és pontos mérések eléréséhez. Íme néhány gyakorlati tanács, amely segít a tervezési és implementálási folyamatban.

A megfelelő szenzor kiválasztása

A szenzor kiválasztásakor több szempontot is figyelembe kell venni:

1. Mérési tartomány: Milyen minimális és maximális távolságot kell mérnie? Minden szenzornak van egy holt zónája és egy maximális hatótávolsága. Győződjön meg róla, hogy a kiválasztott szenzor lefedi az Ön igényeit.
2. Pontosság és felbontás: Milyen pontosságra van szüksége az alkalmazásához? Egy durva szintméréshez elegendő lehet egy kevésbé pontos szenzor, míg egy precíziós pozícionáláshoz milliméteres pontosságra lehet szükség. A felbontás a legkisebb érzékelhető távolságváltozás.
3. Működési frekvencia: Magasabb frekvencia jobb felbontást és keskenyebb sugárszöget biztosít, de rövidebb hatótávot. Alacsonyabb frekvencia nagyobb hatótávot, de szélesebb sugárszöget és alacsonyabb felbontást eredményez. Válassza ki azt a frekvenciát, amely a legjobban illeszkedik a mérendő tárgy méretéhez és a környezet geometriájához.
4. Környezeti feltételek: Milyen hőmérsékleten, páratartalom mellett kell működnie a szenzornak? Van-e por, pára, agresszív vegyi anyag a környezetben? Válasszon megfelelő IP védettségű (pl. IP67) és anyagból készült szenzort, amely ellenáll a környezeti hatásoknak, és rendelkezik hőmérséklet-kompenzációval, ha szükséges.
5. Kimeneti interfész: Milyen módon kell integrálni a szenzort a vezérlőrendszerbe (pl. PLC, mikrokontroller)? Válasszon olyan szenzort, amely a megfelelő kimeneti típussal rendelkezik (pl. analóg feszültség/áram, digitális, RS232, I2C, SPI, IO-Link).
6. Sugárszög: A sugárszög határozza meg, hogy a szenzor milyen széles területen érzékel. Keskeny sugárszögű szenzorok alkalmasabbak kis tárgyak mérésére vagy szűk helyekre, míg a szélesebb sugárszögűek nagyobb területet fednek le, de érzékenyebbek lehetnek a környezeti zavarokra.

Telepítés és elhelyezés

A szenzor helyes telepítése alapvető a megbízható működéshez:

1. Akadálymentes rálátás: Biztosítson a szenzor és a mérendő tárgy között akadálymentes utat. Ne legyenek a sugárszögben olyan tárgyak, amelyek hamis visszaverődéseket okozhatnak.
2. Merőleges elhelyezés: Ideális esetben a szenzort merőlegesen kell elhelyezni a mérendő felületre. Ez biztosítja a legerősebb és legtisztább visszhangot. Ha ez nem lehetséges, vegye figyelembe a felület dőlésszögét, és tesztelje, hogy a visszhang még mindig érzékelhető-e.
3. Holt zóna figyelembe vétele: Ügyeljen arra, hogy a legközelebbi mérendő tárgy is a szenzor holt zónáján kívül essen. Ha a holt zóna túl nagy, válasszon másik szenzort, vagy helyezze át a szenzort.
4. Zárt terek és többszörös visszaverődés: Zárt tartályokban vagy szűk folyosókon a falakról való többszörös visszaverődés problémát okozhat. Próbálja meg a szenzort olyan helyre telepíteni, ahol a falak minimális interferenciát okoznak, vagy használjon szoftveres szűrést.
5. Hőmérséklet- és légáramlás-védelem: Védje a szenzort a hirtelen hőmérséklet-ingadozásoktól és az erős légáramlatoktól (pl. huzat, ventilátorok), amennyire lehetséges. Ha a hőmérséklet-kompenzáció nem beépített, fontolja meg egy külső hőmérséklet-érzékelő használatát.
6. Rezgés és zaj: Minimalizálja a szenzorra ható mechanikai rezgéseket és az akusztikai zajokat a környezetből. A rezgések torzíthatják a jelet, a külső zajok pedig hamis visszhangokat okozhatnak.
7. Több szenzor esetén: Ha több ultrahangos szenzort használ egymás közelében, győződjön meg róla, hogy nem zavarják egymást. Egyes szenzorok szinkronizálhatók, vagy különböző frekvencián működhetnek az interferencia elkerülése érdekében.

Adatértelmezés és szoftveres korrekciók

A nyers adatok feldolgozásakor érdemes a következőket figyelembe venni:

• Átlagolás: A mérési adatok átlagolása segíthet kiszűrni a rövid idejű zajokat és stabilizálni a mért értéket.
• Szűrés: Alkalmazzon digitális szűrőket (pl. medián szűrő, mozgóátlag) a kiugró értékek (outlierek) eltávolítására.
• Hőmérséklet-korrekció: Ha a szenzor nem rendelkezik beépített hőmérséklet-kompenzációval, implementáljon szoftveres korrekciót egy külső hőmérséklet-érzékelő adatai alapján.
• Hibakezelés: Készüljön fel arra, hogy a szenzor néha nem fog megbízható visszhangot kapni (pl. ha a tárgy elhagyja a sugárszöget). Implementáljon hibakezelési mechanizmusokat (pl. utolsó ismert érték megtartása, hibaüzenet küldése).

A gondos tervezés, kiválasztás és telepítés biztosítja, hogy az ultrahangos távolságmérő hosszú távon megbízhatóan és pontosan szolgálja az Ön alkalmazási céljait.
