Tűgörgőscsapágyak: működésük és alkalmazási területeik

Vajon mi az a titokzatos alkatrész, amely rendkívül kis helyen is képes hatalmas radiális terheléseket elviselni, miközben precíz és sima mozgást biztosít a modern gépekben és berendezésekben? A válasz a tűgörgőscsapágy, egy olyan gépészeti csoda, amely a megbízhatóság és hatékonyság szinonimája lett számos iparágban. Ezek a speciális csapágyak a gördülőcsapágyak családjába tartoznak, de egyedi kialakításuknak köszönhetően kiemelkedő teljesítményt nyújtanak olyan alkalmazásokban, ahol a hagyományos golyós- vagy hengergörgős csapágyak méretük vagy terhelhetőségük miatt nem lennének megfelelőek. Építsük fel együtt a tűgörgőscsapágyak világát, és fedezzük fel működésük titkait, valamint sokoldalú alkalmazási területeiket a gépgyártástól az autóiparig.

Mi is az a tűgörgőscsapágy?

A tűgörgőscsapágy lényegében egy gördülőcsapágy, amelynek gördülőelemei rendkívül vékony, hosszúkás hengerek, melyeket tűgörgőknek nevezünk. Ezek a tűgörgők átmérőjükhöz képest nagy hosszaránnyal rendelkeznek, ami lehetővé teszi, hogy sok gördülőelem kerüljön egy adott térbe. Ez a sűrű elrendezés biztosítja a csapágyak kivételesen nagy radiális teherbírását, miközben a külső átmérőjük viszonylag kicsi marad.

A tűgörgőscsapágyak fő előnye tehát a kis beépítési térfogat mellett elérhető nagy terhelhetőség. Működési elvük a gördülő súrlódáson alapul, ami alacsony súrlódási ellenállást és ezáltal kisebb hőtermelést eredményez, összehasonlítva a siklócsapágyakkal. Ez a tulajdonság különösen fontos olyan alkalmazásokban, ahol a hatékonyság és az élettartam kulcsfontosságú.

A hagyományos görgős csapágyakhoz képest a tűgörgők kisebb átmérője és nagyobb száma jobb terheléseloszlást biztosít, és növeli a csapágy merevségét. Ez a merevség létfontosságú a precíz mozgás és a pontos pozicionálás szempontjából, például szerszámgépekben vagy robotikai alkalmazásokban. A tűgörgők felületének minősége és anyaga is kiemelten fontos, hiszen ezek határozzák meg a csapágy élettartamát és megbízhatóságát.

A tűgörgőscsapágyak a modern gépészet azon alappillérei, amelyek lehetővé teszik a kompakt méretek és a nagy teljesítmény párosítását, így utat nyitva az innovatív tervezési megoldásoknak.

A tűgörgőscsapágyak felépítése és alkatrészei

Bár a tűgörgőscsapágyak számos változatban léteznek, alapvető felépítésük hasonló. Főbb alkatrészeik közé tartoznak a tűgörgők, a kosár (ha van), valamint a külső és/vagy belső gyűrűk. Az alkatrészek kombinációja és anyaga határozza meg a csapágy specifikus tulajdonságait és alkalmazási területeit.

A tűgörgők

A tűgörgők a csapágy legfontosabb gördülőelemei. Általában edzett, finomra csiszolt króm-acélból (pl. 100Cr6) készülnek, mely kiváló keménységet, kopásállóságot és fáradási szilárdságot biztosít. A tűgörgők átmérője tipikusan 1-5 mm között mozog, hosszuk pedig az átmérőjük többszöröse lehet. A precíz gyártás kulcsfontosságú, hiszen a görgők közötti méretbeli eltérések jelentősen befolyásolhatják a csapágy működését és élettartamát. A felületi érdesség rendkívül alacsony, ami minimalizálja a súrlódást és a kopást.

A kosár

A kosár feladata a tűgörgők távolságban tartása, vezetése és egyenletes elosztása. Ez megakadályozza, hogy a görgők egymáshoz érjenek és súrlódjanak, valamint biztosítja a megfelelő kenőanyag-ellátást. A kosár anyaga lehet acél (általában sajtolt lemezből) vagy műanyag (pl. poliamid, üvegszál erősítéssel). Az acélkosarak nagyobb hőmérsékleti és mechanikai terhelést bírnak, míg a műanyag kosarak könnyebbek, rugalmasabbak, és zajszintjük is alacsonyabb lehet. A kosár nélküli, teljesen kitöltött tűgörgőscsapágyakban a tűgörgők közvetlenül érintkeznek egymással, ami maximális terhelhetőséget biztosít, de korlátozott fordulatszámot és nagyobb súrlódást eredményezhet.

A külső és belső gyűrűk

Nem minden tűgörgőscsapágy rendelkezik külső és belső gyűrűvel. Sok esetben a csapágy közvetlenül a tengelyre és a házfuratba kerül beépítésre, kihasználva a gépalkatrészek edzett és köszörült felületeit mint futópályákat. Ha azonban a beépítési felületek nem megfelelő keménységűek vagy precizitásúak, akkor külső gyűrűs és/vagy belső gyűrűs tűgörgőscsapágyakat alkalmaznak. Ezek a gyűrűk szintén edzett acélból készülnek, és precíziós megmunkálással biztosítják a megfelelő futópályát a tűgörgők számára. A külső gyűrűs típusok gyakran vékony falúak és sajtolással rögzíthetők, míg a belső gyűrűk vastagabbak lehetnek, és pontos illesztést igényelnek a tengelyen.

Tömítések

Bizonyos tűgörgőscsapágy-típusok tömítésekkel is elláthatók, amelyek megakadályozzák a szennyeződések bejutását és a kenőanyag kiszökését. Ezek lehetnek súrlódó (pl. ajaktömítés) vagy súrlódásmentes (pl. réstömítés) típusok. A tömítések hozzájárulnak a csapágy élettartamának növeléséhez, különösen poros, nedves vagy más szennyezett környezetben.

Működési elv

A tűgörgőscsapágyak működési elve a gördülő súrlódáson alapszik, hasonlóan más gördülőcsapágyakhoz, de a tűgörgők speciális geometriája egyedi jellemzőket kölcsönöz nekik. Amikor a tengely forog a házban, a tűgörgők a futópályák között gördülnek, minimálisra csökkentve a mozgás ellenállását.

A gördülő súrlódás jóval alacsonyabb, mint a csúszó súrlódás, ami kisebb energiaveszteséget és hőtermelést eredményez. Ez a hatékonyság kritikus fontosságú a modern gépekben, ahol az energiafelhasználás és a hőmenedzsment optimalizálása folyamatos kihívás. A tűgörgők nagy száma és egyenletes eloszlása a kosárban vagy a teljes kitöltésű kialakításban biztosítja a terhelés egyenletes eloszlását a gördülőelemek között. Ez megakadályozza a pontszerű túlterheléseket és hozzájárul a csapágy hosszú élettartamához.

A tűgörgők és a futópályák közötti kontaktfelület viszonylag nagy a golyóscsapágyak pontszerű érintkezéséhez képest, de kisebb, mint a hengergörgős csapágyak vonalmenti érintkezése. Ez az egyedi érintkezési geometria teszi lehetővé a magas radiális terhelhetőséget, miközben fenntartja a kompakt méretet. A csapágy merevsége is jelentős, ami minimálisra csökkenti a deformációt terhelés alatt, és precíz mozgást biztosít.

A kenés alapvető fontosságú a tűgörgőscsapágyak megfelelő működéséhez. A kenőanyag (olaj vagy zsír) egy vékony filmet képez a gördülőelemek és a futópályák között, megakadályozva a fém-fém érintkezést, csökkentve a súrlódást, elvezetve a hőt és védve a korrózió ellen. A kenőfilm vastagsága és minősége közvetlenül befolyásolja a csapágy élettartamát és teljesítményét. A kenés hiánya vagy nem megfelelő minősége gyors kopáshoz, túlmelegedéshez és a csapágy meghibásodásához vezethet.

A hőtermelés és hőelvezetés szintén kulcsfontosságú szempont. Bár a gördülő súrlódás alacsony, nagy fordulatszámon vagy nagy terhelés alatt jelentős hő keletkezhet. A kenőanyag segít a hő elvezetésében, de a csapágy környezetének is biztosítania kell a megfelelő hűtést. A túlmelegedés a kenőanyag lebomlásához és a csapágy anyagának károsodásához vezethet, csökkentve az élettartamot.

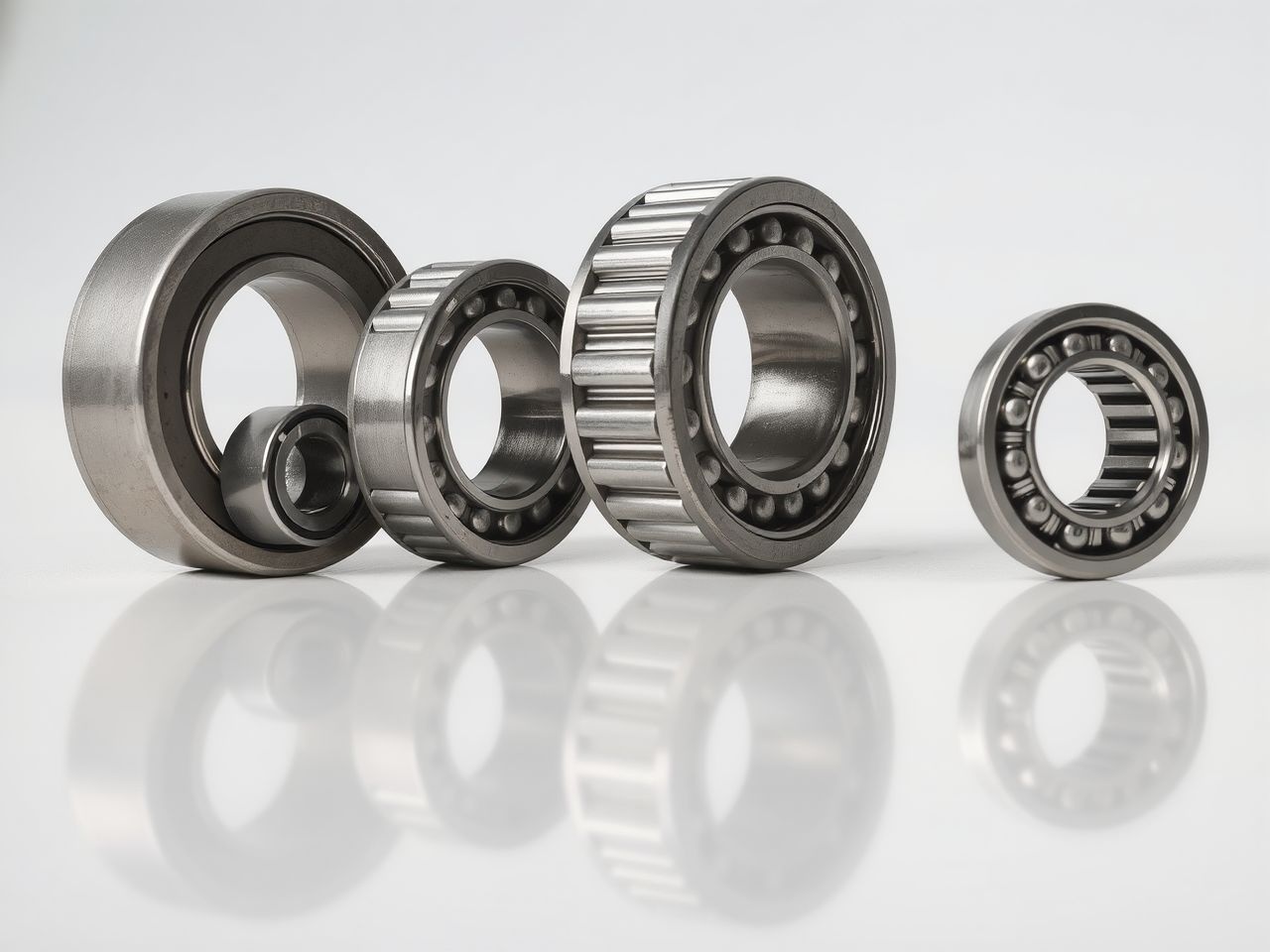

Tűgörgőscsapágy típusok és azok jellemzői

A tűgörgőscsapágyak rendkívül sokoldalúak, és számos kivitelben kaphatók, hogy megfeleljenek a különböző alkalmazási követelményeknek. A típusok közötti különbségek elsősorban a kosár, a gyűrűk meglétében vagy hiányában, valamint a terhelés irányában rejlenek.

Kosaras tűgörgőscsapágyak

Ezek a leggyakoribb tűgörgőscsapágy-típusok, ahol a tűgörgők egy kosárban vannak elhelyezve, amely távolságban tartja és vezeti őket. A kosaras kialakítás lehetővé teszi a magasabb fordulatszámot, mivel a görgők nem súrlódnak egymáshoz.

• Kosárral és gyűrűk nélkül (HK típus): Ezek a csapágyak rendkívül helytakarékosak, mivel sem külső, sem belső gyűrűvel nem rendelkeznek. A tűgörgők és a kosár közvetlenül a tengely és a házfurat edzett és precíziósan megmunkált felületein futnak. Ideálisak olyan helyeken, ahol a beépítési tér rendkívül korlátozott, és a futópályák kiképezhetők a gépalkatrészeken. Pl. hajtóművek, sebességváltók.

• Kosárral és külső gyűrűvel (NA, NKI típusok): Ezek a csapágyak rendelkeznek egy sajtolt vagy forgácsolt külső gyűrűvel, de belső gyűrűvel nem. A külső gyűrű biztosítja a futópályát a tűgörgők számára, míg a tengely felületét kell csak edzeni és köszörülni. Alkalmazásuk akkor célszerű, ha a házfurat nem alkalmas futópályának, de a tengely igen. A sajtolt külső gyűrűs típusok vékony falúak és rendkívül kompaktak.

• Kosárral és belső gyűrűvel (IR típusok): Ezek a csapágyak belső gyűrűvel rendelkeznek, de külső gyűrű nélkül. A külső futópályát a házfurat edzett és megmunkált felülete biztosítja. Akkor használják, ha a tengely felülete nem edzhető vagy nem megmunkálható megfelelő precizitással, de a házfurat igen. A belső gyűrűk precíziósan készülnek és biztosítják a pontos illesztést a tengelyen.

• Kosárral és külső és belső gyűrűvel (RNA, NKIA típusok): Ezek a komplett csapágyak mindkét gyűrűvel rendelkeznek, így önálló egységként építhetők be, anélkül, hogy a környező alkatrészek felületeinek edzése és köszörülése szükséges lenne. Ez leegyszerűsíti a szerelést és növeli a rugalmasságot a tervezés során. Különösen alkalmasak olyan alkalmazásokhoz, ahol a futópályák nem képezhetők ki a gépalkatrészeken.

Gyűrű nélküli tűgörgőscsapágyak (teljesen kitöltött)

Ezek a csapágyak nem tartalmaznak kosarat, a tűgörgők közvetlenül érintkeznek egymással. Ezzel a kialakítással a lehető legnagyobb számú görgő helyezhető el a csapágyban, ami maximális radiális terhelhetőséget biztosít a legkisebb beépítési térben. Azonban a görgők közötti súrlódás miatt a megengedett fordulatszám alacsonyabb, mint a kosaras típusoknál. Kiválóan alkalmasak nagy, statikus vagy lassan forgó radiális terhelések felvételére.

Axiális tűgörgőscsapágyak

Míg a legtöbb tűgörgőscsapágy radiális terhelések felvételére készült, léteznek speciális típusok az axiális (tengelyirányú) terhelésekhez is. Ezek a csapágyak egy vagy több axiális tűgörgőkosárból és axiális alátétekből állnak. Az axiális tűgörgőscsapágyak rendkívül lapos kialakításúak, és nagy axiális terheléseket képesek elviselni nagy merevséggel. Gyakran kombinálják őket radiális csapágyakkal, ahol mindkét terhelésirányt fel kell venni.

Kombinált tűgörgőscsapágyak

Ezek a csapágyak egy egységben kombinálják a radiális és axiális terhelések felvételére alkalmas elemeket, ezzel helytakarékos és költséghatékony megoldást kínálva. Például egy radiális tűgörgőscsapágy és egy axiális golyós- vagy tűgörgőscsapágy egybeépítve. Alkalmazásuk főleg gépek főorsóinál, vagy olyan helyeken, ahol a radiális és axiális terhelés egyidejűleg jelentkezik, és a beépítési tér korlátozott.

Speciális tűgörgőscsapágyak

• Támasztógörgők (pl. KR, NUTR): Ezek a csapágyak vastagfalú külső gyűrűvel rendelkeznek, mely ellenáll a nagy ütőterheléseknek. Széles körben használják bütykös mechanizmusokban, szállítószalagokban és lineáris vezetékekben, ahol a gördülőfelület közvetlenül érintkezik a bütyökkel vagy a vezetékkel. Különböző profilú külső gyűrűkkel (pl. hengeres, koronás) kaphatók.

• Vezetőgörgők (pl. PWTR): Hasonlóak a támasztógörgőkhöz, de általában két sor tűgörgővel rendelkeznek, és jellemzően a külső gyűrű mindkét oldalán axiális alátétekkel vannak ellátva, hogy a vezetőelemek axiális megvezetést is biztosítsanak. Kifejezetten nagy axiális terhelések felvételére is alkalmasak.

• Tűgörgős kuplungok (egyirányú működés): Ezek a speciális csapágyak lehetővé teszik a forgatást az egyik irányba, de blokkolják a másik irányba. Gyakran használják szabadonfutóként, indexelő mechanizmusokban vagy túlhajtó tengelykapcsolóként. A tűgörgők ékhatást fejtenek ki az egyik irányban, míg a másikban szabadon gurulnak.

• Tömített tűgörgőscsapágyak: Előre kenettek és tömítéssel vannak ellátva, ami megvédi őket a szennyeződésektől és a kenőanyag kiszökésétől. Ez jelentősen leegyszerűsíti a karbantartást és növeli az élettartamot piszkos vagy nedves környezetben.

Anyagok és gyártástechnológia

A tűgörgőscsapágyak megbízhatósága és hosszú élettartama nagymértékben függ az alkalmazott anyagok minőségétől és a gyártástechnológia precizitásától. A csapágyak alkatrészeinek kiválasztása és feldolgozása szigorú szabványok szerint történik, hogy megfeleljenek a nagy terheléseknek és a hosszú távú működés elvárásainak.

Acélok

A legtöbb tűgörgőscsapágy-alkatrész, mint például a tűgörgők, a gyűrűk és az acélkosarak, kiváló minőségű króm-acélból (pl. 100Cr6 vagy SAE 52100) készül. Ez az acélötvözet magas széntartalommal és króm adalékkal rendelkezik, ami lehetővé teszi a keményedést és a nagy kopásállóságot. Speciális alkalmazásokhoz, ahol korrózióállóságra van szükség, rozsdamentes acélból készült tűgörgőscsapágyak is kaphatók, bár ezek terhelhetősége általában valamivel alacsonyabb lehet.

Hőkezelés

Az acél alkatrészeket hőkezelésnek vetik alá, ami kritikus lépés a kívánt mechanikai tulajdonságok eléréséhez. Ez magában foglalja az edzést, mely során az acél rendkívül kemény és kopásálló lesz, valamint a nemesítést, ami csökkenti a ridegséget és növeli a szívósságot. A pontos hőkezelési eljárás biztosítja, hogy a csapágyalkatrészek ellenálljanak a fáradásnak és a nagy kontaktnyomásnak a gördülési felületeken.

Felületkezelés

Bizonyos esetekben további felületkezelésekre is sor kerülhet. A nitridálás például növeli a felületi keménységet és a korrózióállóságot. A fekete oxidáció (black oxide) javítja a korrózióvédelmet és csökkenti a súrlódást, különösen az első bejáratási szakaszban. Ezek a kezelések tovább növelik a csapágyak élettartamát és megbízhatóságát, különösen extrém üzemi körülmények között.

Pontosság és tűrések

A tűgörgőscsapágyak gyártása rendkívül nagy precizitást igényel. A görgők, gyűrűk és kosarak méreteinek, alakjainak és felületi érdességének szigorú tűréseken belül kell lenniük. A görgők közötti átmérőbeli eltérések minimalizálása kulcsfontosságú az egyenletes terheléselosztás és a hosszú élettartam szempontjából. Az ISO szabványok határozzák meg a csapágyak geometriai pontosságát és futáspontosságát, melyek különböző pontossági osztályokba sorolhatók (pl. P0, P6, P5). Minél nagyobb a pontossági osztály, annál precízebb a csapágy, de annál magasabb az ára is.

Terhelhetőség, élettartam és kenés

A tűgörgőscsapágyak kiválasztásánál és tervezésénél alapvető fontosságú a terhelhetőség, az élettartam és a kenés megfelelő figyelembe vétele. Ezek a tényezők szorosan összefüggenek, és együttesen határozzák meg a csapágy teljesítményét és megbízhatóságát.

Dinamikus és statikus terhelhetőség

A csapágyak terhelhetőségét két fő kategóriába soroljuk:

• Dinamikus alapterhelhetőség (C): Ez az a terhelés, amelyet a csapágy elméletileg 1 millió fordulatig képes elviselni anélkül, hogy a gördülőelemek vagy futópályák fáradásos károsodást szenvednének. Ez az érték a csapágy várható élettartamának számításához szükséges, és katalógusokból olvasható ki.

• Statikus alapterhelhetőség (C0): Ez az a maximális terhelés, amelyet a csapágy álló helyzetben vagy nagyon alacsony fordulatszámon képes elviselni anélkül, hogy maradandó deformáció (pl. benyomódás) keletkezne a gördülőfelületeken. Különösen fontos olyan alkalmazásoknál, ahol nagy statikus terhelések lépnek fel, vagy a csapágy csak ritkán mozog.

A tűgörgőscsapágyak magas radiális terhelhetőségükről ismertek, ami a nagy számú és kis átmérőjű gördülőelemeknek köszönhető. Ez a tulajdonság teszi őket ideálissá olyan alkalmazásokhoz, ahol a hely korlátozott, de nagy erők lépnek fel.

Élettartam számítás

A csapágy élettartamát általában a fáradásos élettartammal fejezzük ki, amelyet az L10 értékkel jelölnek. Az L10 élettartam az a fordulatmennyiség vagy üzemóra, amelyet a csapágyak 90%-a elér vagy túllép, mielőtt az első fáradásos károsodás megjelenne. Az élettartam számítása a dinamikus alapterhelhetőség (C), az egyenértékű dinamikus terhelés (P) és a csapágytípusra jellemző tényezők alapján történik. A kenés minősége, a hőmérséklet, a szennyeződés és a szerelési pontosság mind jelentősen befolyásolják a valós élettartamot.

A fáradás jelensége a gördülőcsapágyak leggyakoribb meghibásodási mechanizmusa. A gördülőfelületeken ismétlődő terhelés hatására mikroszkopikus repedések keletkeznek, amelyek idővel növekednek, és végül anyagkihasadáshoz vezetnek. A megfelelő anyagválasztás, hőkezelés és felületi minőség csökkenti a fáradás kockázatát.

Kenés szerepe és módjai

A kenés alapvető fontosságú a tűgörgőscsapágyak megbízható és hosszú távú működéséhez. Fő feladatai:

• Súrlódás csökkentése: Megakadályozza a fém-fém érintkezést, csökkentve a súrlódást és a kopást.

• Hőelvezetés: Elvezeti a súrlódásból származó hőt, megakadályozva a túlmelegedést.

• Korrózióvédelem: Védelmet nyújt a nedvesség és a korrozív anyagok ellen.

• Szennyeződések elvezetése: Bizonyos kenési módok (pl. olajkenés) segítenek elmosni a szennyeződéseket.

A kenőanyag típusa és a kenési mód az alkalmazástól függően változhat:

• Zsíros kenés: A leggyakoribb kenési mód. A zsír viszonylag hosszú ideig a csapágyban marad, és jó tömítő hatással rendelkezik. Ideális közepes fordulatszámú és terhelésű alkalmazásokhoz, ahol ritka karbantartás kívánatos. A zsír kiválasztásakor figyelembe kell venni a viszkozitását, a hőmérsékleti tartományát és az adalékanyagait.

• Olajkenés: Magas fordulatszámú és/vagy magas hőmérsékletű alkalmazásokhoz ajánlott, ahol a hőelvezetés kritikus. Az olaj jobban elvezeti a hőt, és lehetővé teszi a szennyeződések elmosását. Különböző olajkenési módok léteznek:

  • Olajfürdő kenés: A csapágy részben olajba merül. Egyszerű és hatékony alacsony-közepes fordulatszámon.

  • Csepegtető olajkenés: Folyamatosan csepegtetett olaj biztosítja a kenést. Magasabb fordulatszámon is alkalmazható.

  • Olajköd kenés: Finom olajködöt juttatnak a csapágyhoz. Nagyon magas fordulatszámon és hőmérsékleten is hatékony.

  • Keringtetett olajkenés: Az olajat szivattyú keringteti és hűti. Nagyon nagy teljesítményű alkalmazásokhoz.

• Szilárd kenőanyagok: Extrém hőmérsékleti tartományokban vagy vákuumban, ahol folyékony kenőanyagok nem használhatók, szilárd kenőanyagokat (pl. grafit, molibdén-diszulfid) alkalmazhatnak.

A kenési intervallumok meghatározása kulcsfontosságú a csapágy élettartamának maximalizálásához. Ez függ a csapágy típusától, méretétől, fordulatszámától, terhelésétől, hőmérsékletétől és a környezeti feltételektől. A túl gyakori kenés pazarló, a túl ritka kenés pedig a csapágy korai meghibásodásához vezethet.

A megfelelő kenés nem csupán egy karbantartási feladat, hanem a tűgörgőscsapágyak élettartamának és optimális teljesítményének egyik legfontosabb garanciája.

Alkalmazási területek részletesen

A tűgörgőscsapágyak rendkívüli sokoldalúságuknak és egyedi tulajdonságaiknak köszönhetően széles körben elterjedtek a modern iparban. Különösen ott válnak be, ahol a kis beépítési tér, a nagy radiális terhelhetőség és a precíz mozgás egyidejűleg elengedhetetlen.

Gépjárműipar

Az autóipar az egyik legnagyobb felhasználója a tűgörgőscsapágyaknak, mivel a járművekben a hely korlátozott, de a terhelések jelentősek.

• Váltóművek (sebességváltó, differenciálmű): A tűgörgőscsapágyak ideálisak a sebességváltók tengelyeinek és fogaskerekeinek alátámasztására. A kompakt kialakítás lehetővé teszi, hogy több fogaskerék és tengely férjen el egy szűk térben, miközben biztosítják a nagy terhelhetőséget és a sima működést. A differenciálművekben is megtalálhatók, ahol a hajtáslánc nagy nyomatékát kell átvinni.

• Motorok (hajtókar, vezérműtengely): Kétütemű motorokban, valamint egyes nagyteljesítményű négyütemű motorokban a hajtókar csapágyazására is alkalmazzák őket, ahol a nagy fordulatszám és a dinamikus terhelés kihívást jelent. A vezérműtengelyek bütykei és a szelephimbák közötti érintkezésnél is előfordulhatnak, mint bütykös támasztógörgők.

• Kormányművek: A kormányművekben a precíz és alacsony súrlódású mozgás elengedhetetlen. A tűgörgőscsapágyak segítenek csökkenteni a súrlódást és növelni a kormányzás pontosságát.

• Fékrendszerek: Bizonyos fékrendszerekben, különösen a rögzítőfék mechanizmusaiban vagy speciális ABS egységekben, szintén alkalmazhatók a tűgörgők.

• Ablaktörlő mechanizmusok: Az ablaktörlő karok mozgatásáért felelős mechanizmusokban is gyakran használnak tűgörgőscsapágyakat a sima és megbízható működés érdekében.

Ipari gépek

Az ipari szektorban a tűgörgőscsapágyak a legkülönfélébb gépekben és berendezésekben megtalálhatók, ahol a tartósság és a hatékonyság kritikus.

• Szerszámgépek (esztergák, marók, fúrók): A precíziós szerszámgépekben a főorsók, a szánok és a tengelyek megvezetésénél is alkalmazzák őket. A tűgörgőscsapágyak nagy merevsége és pontossága hozzájárul a megmunkálás minőségéhez és a vibráció csökkentéséhez.

• Textilipari gépek: A nagy sebességű orsók és görgők alátámasztásánál, ahol a folyamatos működés és a nagy fordulatszám elengedhetetlen.

• Nyomdagépek: A nyomdagépekben a henger- és görgős mechanizmusok precíz és nagy sebességű mozgását biztosítják.

• Építőipari gépek (kotrók, daruk): A hidraulikus hengerekben, a mozgó alkatrészek csapágyazásában, valamint a láncmeghajtásokban is alkalmazhatók, ahol nagy terhelések és szennyezett környezet jellemző. A támasztógörgők például a lánctalpas gépek futóművében is fontos szerepet játszanak.

• Mezőgazdasági gépek: Traktorok, kombájnok és egyéb mezőgazdasági berendezések hajtóműveiben, tengelyeiben és mozgó részeiben, ahol a robusztusság és a megbízhatóság kulcsfontosságú.

• Hidraulikus és pneumatikus hengerek: A hengerek dugattyúrúdjaiban és a mozgó alkatrészekben, ahol a kompakt méret és a nagy terhelhetőség előnyös.

• Kompresszorok és szivattyúk: A forgó alkatrészek, mint például a főtengelyek és a hajtókarok csapágyazásánál, ahol a nagy fordulatszám és a megbízhatóság alapvető.

• Szállítószalagok és görgőspályák: A görgők és a láncvezetők alátámasztásánál, különösen a támasztó- és vezetőgörgők formájában, ahol a folyamatos terhelés és a kopásállóság fontos.

Robotics és automatizálás

A robotikai és automatizálási rendszerekben a tűgörgőscsapágyak hozzájárulnak a precíz mozgásvezérléshez és a kompakt kialakításhoz. A robotkarok ízületeiben, a lineáris aktuátorokban és a hajtóművekben is felhasználhatók, ahol a nagy merevség és a minimális holtjáték alapvető a pontos pozicionáláshoz.

Háztartási gépek és elektromos kéziszerszámok

Bár ritkábban, mint az ipari alkalmazásokban, de bizonyos háztartási gépekben (pl. mosógépek, szárítógépek dobjának alátámasztása) és elektromos kéziszerszámokban (pl. fúrók, sarokcsiszolók hajtóműveiben) is előfordulnak tűgörgőscsapágyak. Itt a kompakt méret és a nagy terhelhetőség a fő előny.

Repülőgépipar

A repülőgépiparban a tűgörgőscsapágyakat speciális ötvözetekből készítik, hogy ellenálljanak a szélsőséges hőmérsékleteknek és a nagy igénybevételeknek. Alkalmazásuk főleg a vezérlőfelületek mechanizmusaiban (pl. szárnyak, vezérsíkok mozgatása), a futóművekben és a segédberendezésekben történik, ahol a megbízhatóság és a súlycsökkentés kiemelten fontos.

Egyéb speciális alkalmazások

• Orvosi eszközök: Precíziós műszerekben, sebészeti robotokban vagy diagnosztikai berendezésekben, ahol a nagy pontosság és a megbízhatóság elengedhetetlen.

• Optikai műszerek: Teleszkópok, mikroszkópok vagy precíziós kamerák fókuszáló mechanizmusaiban, ahol a sima és holtjátékmentes mozgás kritikus.

• Ventilátorok, szivattyúk: Egyes nagyteljesítményű ventilátorokban és szivattyúkban, ahol a nagy fordulatszám és a hosszú élettartam követelmény.

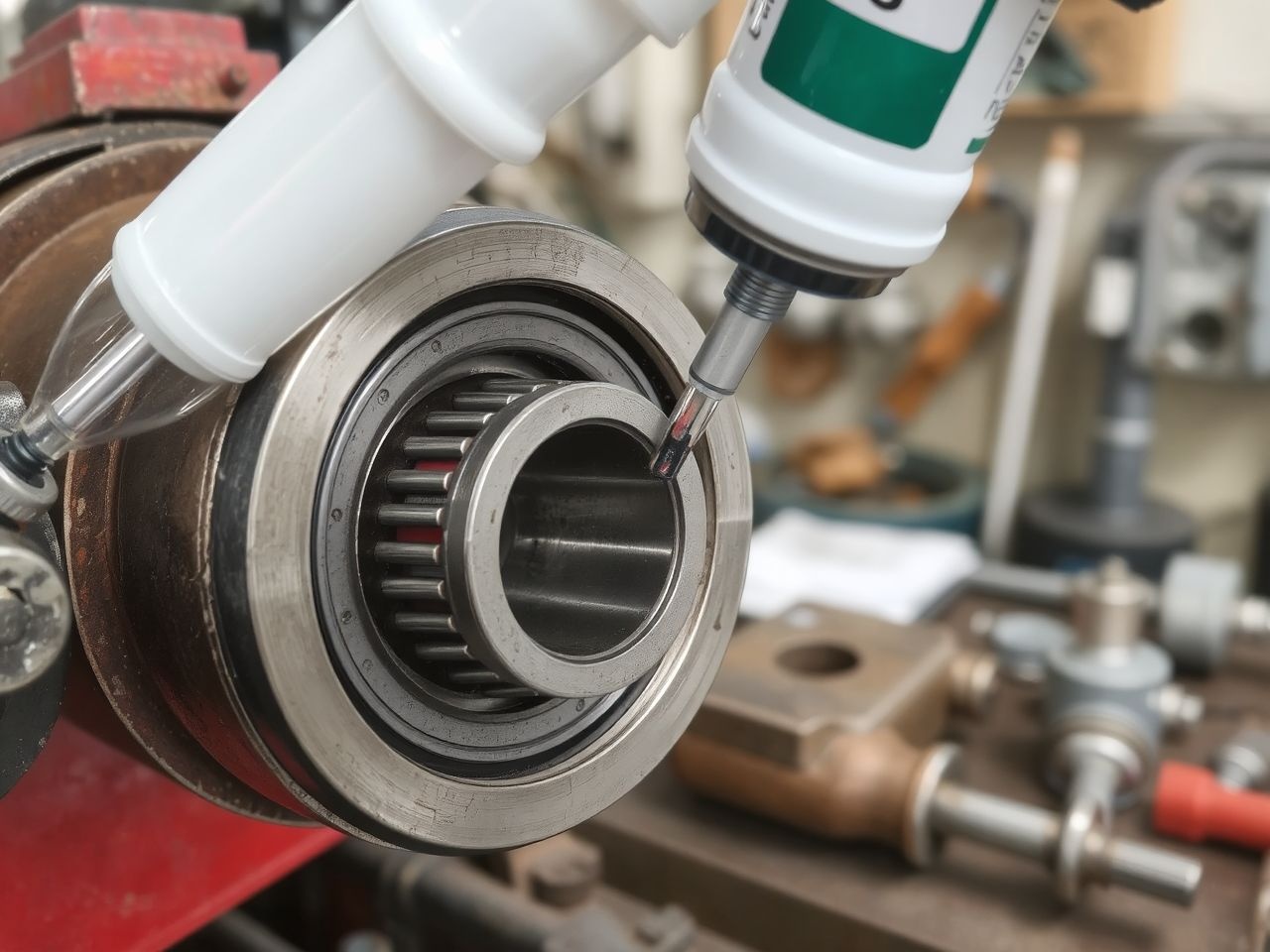

Telepítés és karbantartás

A tűgörgőscsapágyak élettartamának és optimális teljesítményének biztosításához elengedhetetlen a helyes telepítés és a rendszeres karbantartás. A nem megfelelő szerelés vagy kenés a csapágy korai meghibásodásához vezethet, függetlenül annak minőségétől.

Helyes szerelés

A tűgörgőscsapágyak szerelése precizitást és odafigyelést igényel. Fontos, hogy a szerelés során:

• Tisztaság: A munkaterületnek és minden alkatrésznek abszolút tisztának kell lennie. A legkisebb szennyeződés (por, fémforgács) is jelentős károkat okozhat.

• Megfelelő szerszámok: Speciális szerelőszerszámokat (pl. szerelőhüvelyek, prések) kell használni, hogy a csapágyat egyenletesen és károsodás nélkül lehessen beilleszteni. Soha ne üssünk közvetlenül a csapágyra kalapáccsal!

• Hőmérséklet: A gyűrűs csapágyak szerelésénél gyakran alkalmaznak hőmérsékleti különbségeket. A belső gyűrűt melegítéssel (indukciós melegítővel, olajfürdőben) tágítják, a külső gyűrűt pedig hűtéssel (szárazjég, folyékony nitrogén) szűkítik, hogy könnyebb legyen az illesztés. Fontos a megengedett maximális hőmérséklet betartása.

• Illesztések: A csapágy és a tengely, illetve a házfurat közötti illesztéseknek pontosnak kell lenniük. A túl laza illesztés elcsúszáshoz és kopáshoz, a túl szoros illesztés pedig feszültséghez és a csapágy deformációjához vezethet.

• Kenés a szerelés előtt: A szerelés előtt célszerű vékony réteg kenőanyaggal bevonni a futópályákat és a görgőket, hogy megkönnyítsük a beillesztést és elkerüljük a száraz súrlódást az első üzembe helyezéskor.

Karbantartás és kenés

A rendszeres karbantartás, különösen a kenés, alapvető a tűgörgőscsapágyak hosszú távú megbízhatóságához.

• Kenés ellenőrzése és utántöltése: A kenési terv szerint ellenőrizni kell a kenőanyag állapotát és szükség esetén utántölteni vagy cserélni azt. A túlzott vagy elégtelen kenés egyaránt káros lehet. A zsírral feltöltött, tömített csapágyak általában „élettartamra kenettek”, de extrém körülmények között ezeknél is szükség lehet utólagos kenésre.

• Szennyeződés elkerülése: A csapágyak működési környezetét a lehető legtisztábban kell tartani. A tömítések épségét rendszeresen ellenőrizni kell, és szükség esetén cserélni. A szennyeződések, mint az abrazív részecskék, jelentősen lerövidítik az élettartamot.

• Hőmérséklet ellenőrzése: A csapágyak üzem közbeni hőmérsékletét figyelni kell. A rendellenesen magas hőmérséklet túlterhelésre, kenési problémára vagy más hibára utalhat.

Hibafeltárás és cserélési kritériumok

A csapágyhibák jeleinek felismerése segíthet megelőzni a nagyobb károkat és a tervezetlen leállásokat.

• Zaj: A rendellenes zaj (pl. csikorgás, zörgés, kattogás) gyakran a csapágy károsodására utal. A zaj típusa segíthet azonosítani a hiba forrását (pl. kenéshiány, gördülőelem-sérülés).

• Rezgés: A megnövekedett rezgésszint szintén a csapágy meghibásodásának jele lehet. A rezgésanalízis fejlett diagnosztikai eszköz a csapágy állapotának felmérésére.

• Hőmérséklet: A csapágy körüli megnövekedett hőmérséklet túlterhelésre, kenési problémára vagy súrlódásra utalhat.

• Cserélési kritériumok: A csapágyat cserélni kell, ha látható sérülések vannak rajta (pl. repedések, anyagkihasadások, felületi gödrök), ha a kenőanyag elöregedett vagy szennyezett, vagy ha a zaj-, rezgés- és hőmérsékleti értékek meghaladják a megengedett határértékeket. A megelőző karbantartási tervek gyakran előírnak fix csereintervallumokat is.

Gyakori problémák és hibaelhárítás

A tűgörgőscsapágyak robusztus alkatrészek, de mint minden gépészeti elem, ezek is meghibásodhatnak, ha nem megfelelő körülmények között üzemelnek, vagy ha nem kapnak megfelelő karbantartást. A leggyakoribb problémák ismerete és a hibaelhárítási módszerek segíthetnek a gyors diagnózisban és a megelőzésben.

Túlmelegedés

A túlmelegedés az egyik leggyakoribb és legkárosabb probléma. Tünetei közé tartozik a csapágyház tapintásra forrósága, a kenőanyag elszíneződése vagy égésszaga. Okai lehetnek:

• Elégtelen kenés: A kenőanyag hiánya vagy lebomlása növeli a súrlódást és a hőtermelést. Megoldás: ellenőrizze a kenési intervallumokat és a kenőanyag típusát, szükség esetén pótolja vagy cserélje.

• Túl sok kenőanyag: Bár ellentmondásosnak tűnhet, a túlzott zsír mennyiség is súrlódást és hőtermelést okozhat, különösen magas fordulatszámon. Megoldás: távolítsa el a felesleges kenőanyagot, vagy használjon megfelelő mennyiséget a következő kenésnél.

• Túlterhelés: A csapágyra ható terhelés meghaladja a dinamikus vagy statikus terhelhetőséget. Megoldás: csökkentse a terhelést, vagy válasszon nagyobb terhelhetőségű csapágyat.

• Nem megfelelő illesztés: A túl szoros illesztés feszültséget és súrlódást okozhat. Megoldás: ellenőrizze az illesztéseket, szükség esetén szerelje újra a csapágyat.

• Rossz beállítás: A tengelyek vagy a csapágyak nem párhuzamosak, ami extra terhelést és súrlódást okoz. Megoldás: ellenőrizze a beállítást és korrigálja.

Kenési hiányosságok

A kenési hiányosságok vezetnek a legtöbb csapágyhibához. Jelei lehetnek a rendellenes zaj, a fokozott kopás, a túlmelegedés és a felületi elszíneződés. Okai:

• Elégtelen kenőanyag: Nem elegendő mennyiségű zsír vagy olaj. Megoldás: ellenőrizze a kenési tervet és gondoskodjon a megfelelő utántöltésről.

• Nem megfelelő kenőanyag: A használt kenőanyag nem felel meg az üzemi hőmérsékletnek, fordulatszámnak vagy terhelésnek. Megoldás: válassza ki a gyártó által ajánlott kenőanyagot.

• Kenőanyag lebomlása: A magas hőmérséklet, a nedvesség vagy a szennyeződés lebontja a kenőanyagot. Megoldás: rendszeres kenőanyag-csere, a tömítések ellenőrzése.

• Tömítéshiba: A sérült tömítés lehetővé teszi a kenőanyag kiszökését vagy a szennyeződések bejutását. Megoldás: cserélje a tömítéseket.

Szennyeződés

A szennyeződés, mint a por, fémforgács, víz vagy korrozív anyagok bejutása a csapágyba, gyors kopáshoz és meghibásodáshoz vezet. Tünetei a zaj, a rezgés és a felületi sérülések. Megoldás:

• Tömítések ellenőrzése: Győződjön meg róla, hogy a tömítések sértetlenek és megfelelően működnek.

• Környezet tisztán tartása: Minimalizálja a szennyeződések forrásait a csapágy környezetében.

• Szűrők használata: Olajkenés esetén használjon megfelelő szűrőket a kenőanyag tisztán tartásához.

Helytelen szerelés

A helytelen szerelés gyakran okoz korai meghibásodást. Tünetei a zaj, rezgés, túlmelegedés és a csapágy látható deformációja. Okai:

• Erőltetés: Kalapáccsal vagy nem megfelelő szerszámmal történő beütés. Megoldás: használjon megfelelő szerelőszerszámokat és technikákat.

• Nem megfelelő illesztés: Túl szoros vagy túl laza illesztés. Megoldás: ellenőrizze a gyártó által előírt illesztéseket és szerelje újra.

• Tengelyek elállása: A tengelyek nem párhuzamosak, ami éleken való terheléshez vezet. Megoldás: precíz beállítás.

Fáradás

A fáradás a csapágy természetes elöregedési folyamata, de felgyorsulhat túlterhelés, kenéshiány vagy szennyeződés hatására. Jelei a gördülőfelületeken megjelenő apró pikkelyeződések, anyagkihasadások. Megoldás:

• Megfelelő méretezés: Válasszon az alkalmazási terhelésnek és élettartamnak megfelelő csapágyat.

• Optimális kenés: Gondoskodjon a folyamatos és megfelelő kenésről.

• Terhelés csökkentése: Ha lehetséges, csökkentse a terhelést, vagy válasszon nagyobb teherbírású csapágyat.

Korrózió

A korrózió akkor lép fel, ha a csapágy nedvességgel, savakkal vagy más korrozív anyagokkal érintkezik. Jelei a rozsdafoltok, felületi gödrök. Megoldás:

• Korrózióálló anyagok: Használjon rozsdamentes acél csapágyakat korrozív környezetben.

• Megfelelő tömítés: Védje a csapágyat a nedvesség és a korrozív anyagok bejutásától.

• Korróziógátló kenőanyagok: Használjon olyan kenőanyagokat, amelyek korróziógátló adalékokat tartalmaznak.

Összehasonlítás más csapágytípusokkal

A tűgörgőscsapágyak előnyei és hátrányai jobban megérthetők, ha összehasonlítjuk őket más gyakori gördülő- és siklócsapágytípusokkal. A választás mindig az adott alkalmazás specifikus igényeitől függ.

Golyóscsapágyak

A golyóscsapágyak a legelterjedtebb gördülőcsapágyak. Golyókat használnak gördülőelemként, amelyek pontszerű érintkezésben vannak a futópályákkal.

Jellemző	Tűgörgőscsapágy	Golyóscsapágy
Radiális terhelhetőség	Nagyon magas (kis helyigény mellett)	Közepes
Axiális terhelhetőség	Kicsi (csak speciális típusoknál)	Közepes (mélyhornyú golyóscsapágyak)
Beépítési tér	Rendkívül kicsi (különösen a magasság)	Közepes
Merevség	Nagyon magas	Közepes
Súrlódás	Alacsony	Nagyon alacsony (pontszerű érintkezés)
Megengedett fordulatszám	Közepes-magas	Nagyon magas

Mikor válasszunk tűgörgőscsapágyat a golyóscsapágy helyett? Ha a radiális terhelés nagy, a beépítési tér szűk, és a merevség kiemelten fontos. Például sebességváltókban, ahol a tengelyek közötti távolság minimalizálása kulcsfontosságú.

Hengergörgős csapágyak

A hengergörgős csapágyak hengeres görgőket használnak, amelyek vonalmenti érintkezésben vannak a futópályákkal.

Jellemző	Tűgörgőscsapágy	Hengergörgős csapágy
Radiális terhelhetőség	Nagyon magas (kompakt méretben)	Extrém magas
Axiális terhelhetőség	Kicsi (csak speciális típusoknál)	Kicsi (kivéve bizonyos kúpgörgős típusok)
Beépítési tér	Kicsi	Közepes-nagy
Merevség	Nagyon magas	Nagyon magas
Súrlódás	Alacsony	Közepes
Megengedett fordulatszám	Közepes-magas	Közepes

Mikor válasszunk tűgörgőscsapágyat a hengergörgős csapágy helyett? Ha a beépítési magasság kritikus, és a helytakarékosság elsődleges szempont, miközben még mindig nagyon nagy radiális terhelést kell felvenni. A tűgörgők jobban eloszlatják a terhelést egy kisebb átmérőjű gyűrűn, mint a nagyobb hengergörgők.

Siklócsapágyak

A siklócsapágyak két felület csúszó súrlódásán alapulnak, kenőanyaggal elválasztva. Nincsenek gördülőelemek.

Jellemző	Tűgörgőscsapágy	Siklócsapágy
Radiális terhelhetőség	Nagyon magas	Extrém magas (ütésszerű terhelés)
Beépítési tér	Kicsi	Nagyon kicsi (gyakran csak egy persely)
Súrlódás	Alacsony (gördülő súrlódás)	Magas (csúszó súrlódás, hidrodinamikus kenésnél alacsony)
Megengedett fordulatszám	Magas	Közepes-alacsony (kivéve hidrodinamikus kenésnél)
Zajszint	Alacsony	Nagyon alacsony
Ütésállóság	Jó	Kiváló

Mikor válasszunk tűgörgőscsapágyat a siklócsapágy helyett? Ha alacsony súrlódásra és nagy fordulatszámra van szükség, vagy ha a súrlódási veszteség minimalizálása fontos. Siklócsapágyakat inkább nagy ütőterhelések, lassú mozgások vagy rendkívül piszkos környezet esetén használnak, ahol a gördülőcsapágyak hamar meghibásodnának.

Mikor válasszunk tűgörgőscsapágyat?

Összefoglalva, a tűgörgőscsapágy ideális választás a következő esetekben:

• Kis beépítési tér: Ha a rendelkezésre álló radiális hely korlátozott, de nagy terhelést kell felvenni.

• Nagy radiális terhelés: Kiválóan alkalmasak olyan alkalmazásokhoz, ahol a radiális erők jelentősek.

• Nagy merevség: Ha a pontos pozicionálás és a minimális deformáció kritikus (pl. szerszámgépek).

• Kompakt és könnyű kialakítás: Az autóiparban és a repülőgépiparban, ahol a súlycsökkentés és a méret optimalizálása fontos.

• Költséghatékonyság: Gyűrű nélküli típusok esetén, ahol a gépalkatrészek felületei használhatók futópályaként, jelentős költségmegtakarítás érhető el.
