Gondolt már valaha arra, hogy milyen lehet az elektromosságot a levegőben látni, ahogy szikrázó ívek formájában táncol, vagy épp drótok nélkül, puszta rezonancia erejével táplálja a lámpákat? Ez a látvány nem csupán egy sci-fi film képzeletbeli jelenete, hanem Nikola Tesla, a zseniális feltaláló évszázaddal ezelőtti víziójának és mérnöki alkotásának, a Tesla-tekercsnek köszönhetően valósággá válhatott.
A Tesla-tekercs, ez a lenyűgöző szerkezet az elektromosság és a mágnesesség törvényeit kihasználva képes hihetetlenül magas feszültségű, nagyfrekvenciás áramot generálni, amely látványos koronakisüléseket, hosszú szikrákat és még vezeték nélküli energiaátvitelt is lehetővé tesz. De vajon mi rejtőzik ezen látványos jelenségek mögött? Hogyan épül fel, milyen elvek mentén működik, és hogyan formálta, vagy formálhatja még ma is a technológiai elképzeléseinket?
Nikola Tesla és a Tesla-tekercs megszületése
Ahhoz, hogy megértsük a Tesla-tekercs lényegét, először meg kell ismernünk megalkotóját, Nikola Teslát, a szerb-amerikai feltalálót, aki a 19. század végén és a 20. század elején forradalmasította az elektromosságról alkotott képünket. Tesla egy igazi vizionárius volt, akit nem csupán a praktikus alkalmazások, hanem az elektromosság mélyebb, rejtett természete is lenyűgözött. Élete során számos alapvető találmány fűződik a nevéhez, mint például a váltakozó áramú motor, a rádió távirányítója, vagy éppen az X-sugarak korai kutatásai.
Tesla legfőbb célja az volt, hogy az elektromosságot mindenki számára elérhetővé tegye, lehetőleg drótok nélkül. Ez a vágy vezette őt a magasfrekvenciás, magasfeszültségű áramkörökkel való kísérletezésre, melynek csúcspontja a Tesla-tekercs megalkotása lett. Az első működő prototípusokat az 1890-es évek elején mutatta be, és azonnal óriási feltűnést keltettek a tudományos körökben és a nagyközönség előtt is. A Tesla-tekercs nem csupán egy találmány volt, hanem egy eszköz is, amellyel Tesla kutathatta az elektromosság addig ismeretlen területeit, mint például a vezeték nélküli energiaátvitelt vagy a világítás új formáit.
A korabeli tudományos közegben éles verseny zajlott az egyenáram (DC) és a váltakozó áram (AC) hívei között, utóbbinak Tesla volt az egyik legfőbb szószólója. A Tesla-tekercs, mint a nagyfrekvenciás AC rendszerek demonstrációja, kulcsszerepet játszott abban, hogy Tesla bebizonyítsa a váltakozó áram felsőbbrendűségét bizonyos alkalmazásokban, különösen a nagy távolságú energiaátvitel terén. Kísérletei a Colorado Springs-i laboratóriumában, ahol hatalmas Tesla-tekercseket épített, legendássá váltak, és a mai napig inspirálják a tudósokat és amatőr kísérletezőket egyaránt.
A Tesla-tekercs alapvető felépítése
A Tesla-tekercs egy viszonylag egyszerű, de zseniális elven működő rezonáns transzformátor. Bár számos variációja létezik, az alapvető felépítés mindig ugyanazokat az elemeket tartalmazza, amelyek együttesen hozzák létre a lenyűgöző jelenségeket. Két fő áramkörre bontható: a primer áramkörre és a szekunder áramkörre.
A primer áramkör részletei
A primer áramkör feladata, hogy a hálózati feszültséget egy megfelelő szintre emelje, majd azt nagy energiájú impulzusokká alakítsa, amelyek képesek gerjeszteni a szekunder tekercset. Ez az áramkör általában négy kulcsfontosságú komponenst tartalmaz:
Az első elem egy nagyfeszültségű transzformátor (vagy tápegység). Ennek feladata, hogy a hálózati, viszonylag alacsony feszültséget (pl. 230V) több ezer, vagy akár több tízezer volttá alakítsa. Ez a transzformátor biztosítja a szükséges energiát a rendszer működéséhez.
Ezt követi egy nagyfeszültségű kondenzátor. Ez a kondenzátor energiát tárol, hasonlóan egy akkumulátorhoz, de sokkal gyorsabban képes leadni azt. Amikor a transzformátor feltölti, hatalmas mennyiségű elektromos töltést halmoz fel, amely aztán egyetlen, rövid impulzusban kisül.
A szikraköz (angolul: spark gap) a Tesla-tekercs egyik legkarakteresebb eleme. Ez gyakorlatilag egy szabályozott „kapcsoló”, amely két elektróda közötti légrésen keresztül engedi át az áramot, amikor a kondenzátor feszültsége eléri a kritikus szintet. A szikraköz átütésekor jön létre a látványos, hangos szikra, ami beindítja a primer áramkör oszcillációját. A szikraköz lehet egy egyszerű légrés, de léteznek rotációs szikraközök is, amelyek a kisülések ismétlődési gyakoriságát szabályozzák.
Végül, de nem utolsósorban, a primer tekercs. Ez általában néhány (5-20) vastag rézdrótból álló tekercs, amely lapos spirál vagy henger alakban helyezkedik el a szekunder tekercs körül. Amikor a kondenzátor kisül a szikraközön keresztül, a primer tekercsben nagy áram folyik át, ami erős mágneses mezőt hoz létre. Ez a mágneses mező gerjeszti majd a szekunder tekercset.
A szekunder áramkör felépítése
A szekunder áramkör a Tesla-tekercs „lelke”, ahol a varázslat igazán megtörténik. Ez az áramkör is több fontos részből áll:
A szekunder tekercs egy hosszú, vékony drótból (néhány ezer menet) álló tekercs, amelyet egy szigetelő csőre (pl. PVC) tekernek fel. Ez a tekercs a primer tekercs belsejében vagy fölötte helyezkedik el, anélkül, hogy közvetlenül érintkezne vele. A szekunder tekercs menetszáma sokkal nagyobb, mint a primer tekercsé, ami elengedhetetlen a feszültség drámai megnöveléséhez.
A toroid (vagy kapacitív feltöltő) egy fémből készült, általában fánk alakú gyűrű, amely a szekunder tekercs tetején található. Fő feladata, hogy növelje a szekunder tekercs kapacitását a környezethez képest, és egyben „kisimítsa” az elektromos mezőt, megakadályozva a nem kívánt kisüléseket a tekercs oldalán. Ehelyett a kisülések a toroid legélesebb pontjairól, vagy egy hozzá csatlakoztatott kisülő elektródáról indulnak ki, látványos koronakisüléseket és szikrákat hozva létre.
Végül, a földelés elengedhetetlen része a Tesla-tekercsnek. A szekunder tekercs egyik vége a földhöz van csatlakoztatva, ami biztosítja a stabil referencia pontot és lehetővé teszi a potenciálkülönbség kialakulását, ami a kisülésekhez vezet. A megfelelő földelés nem csak a működéshez, hanem a biztonsághoz is kulcsfontosságú.
A primer és szekunder áramkörök közötti különbség a rezonancia elvében rejlik. Mindkét áramkör rendelkezik egy saját, természetes rezonanciafrekvenciával. A Tesla-tekercs akkor működik a leghatékonyabban, ha ezt a két frekvenciát pontosan összehangolják. Erről a későbbiekben részletesebben is szó lesz.
A Tesla-tekercs működési elve lépésről lépésre
A Tesla-tekercs működése egy komplex, de lenyűgöző tánc az elektromos és mágneses mezők között, amely a rezonancia elvén alapszik. Nézzük meg, hogyan zajlik ez a folyamat lépésről lépésre:
1. Energia tárolása és feszültségemelés
A folyamat azzal kezdődik, hogy a hálózati áramot (általában 230V) egy nagyfeszültségű transzformátor segítségével megnöveljük. Ez a transzformátor több ezer, vagy akár több tízezer voltra emeli a feszültséget. Az így megnövelt feszültségű áram elkezdi feltölteni a primer kondenzátort. A kondenzátor energiát tárol elektromos mező formájában, és minél tovább töltődik, annál nagyobb potenciálkülönbség alakul ki a lemezei között.
2. A szikraköz átütése és a primer oszcilláció
Amikor a kondenzátorban felhalmozott feszültség eléri a szikraköz átütési küszöbét, a levegőben lévő gázok ionizálódnak, és egy látványos, hangos szikra ugrik át az elektródák között. Ez a szikra gyakorlatilag egy „kapcsolóként” működik, lezárva a primer áramkört. Ebben a pillanatban a kondenzátorban tárolt energia hirtelen és rendkívül gyorsan kisül a primer tekercsen keresztül. Ez a gyors kisülés egy nagyfrekvenciás, csillapodó oszcillációt (rezgést) hoz létre a primer áramkörben.
3. Az energiatranszfer a szekunder tekercsre – a rezonancia kulcsa
A primer tekercsben áramló nagyfrekvenciás áram egy intenzív, változó mágneses mezőt hoz létre maga körül. Mivel a szekunder tekercs a primer tekercs mágneses mezejében helyezkedik el, a Faraday-féle elektromágneses indukció elve alapján feszültség indukálódik benne. A Tesla-tekercs zsenialitása abban rejlik, hogy a primer és a szekunder áramkör rezonanciafrekvenciáját pontosan összehangolják.
Amikor a primer áramkör oszcillációs frekvenciája megegyezik a szekunder áramkör természetes rezonanciafrekvenciájával, akkor történik meg a maximális energiaátvitel. Ebben az állapotban a primer áramkör „rásegít” a szekunder áramkör rezgésére, hasonlóan ahhoz, ahogyan egy hintát egyre magasabbra lökünk a megfelelő ütemben. Ez a rezonancia jelenség lehetővé teszi, hogy a szekunder tekercsben a feszültség rendkívüli mértékben, akár több százezer vagy millió volttá is megnőjön, miközben az áramerősség drasztikusan lecsökken.
4. Magasfeszültségű kisülések és plazmaképződés
A szekunder tekercs tetején elhelyezkedő toroid és a hozzá csatlakoztatott kisülő elektróda (amennyiben van) a rendkívül magas feszültségű elektromos töltést a környező levegőbe juttatja. Amikor a feszültség elegendően nagy ahhoz, hogy ionizálja a levegő molekuláit, látványos jelenségek következnek be:
- Koronakisülés: Ez egy kékes-lilás fényjelenség, amely a toroid éles pontjai körül vagy a kisülő elektródáról indul ki. A levegő ionizációja okozza, de még nem teljes áramütésről van szó.
- Szikrák és villámok: Ha a feszültség eléggé megnő, és a toroid közelében vezető tárgyak (vagy akár a levegő) vannak, akkor hosszú, forró, fényes szikrák (mint apró villámok) törnek elő a toroidból, áthidalva a légrést. Ezek a szikrák a levegő ionizált csatornáin keresztül vezetik az áramot.
- Plazma: A szikrákban és a koronakisülésekben a levegő molekulái annyira felhevülnek és ionizálódnak, hogy plazmaállapotba kerülnek. Ez a plazma a „negyedik halmazállapot”, amely rendkívül forró és vezetőképes.
A Tesla-tekercs tehát egy olyan eszköz, amely a rezonancia és az elektromágneses indukció mesteri kihasználásával képes a hálózati áramot látványos, magasfeszültségű, nagyfrekvenciás kisülésekké alakítani.
A rezonancia titka és jelentősége
A rezonancia a Tesla-tekercs működésének alapköve, anélkül a szerkezet nem lenne képes a rá jellemző, lenyűgöző teljesítményre. De mi is pontosan a rezonancia, és miért olyan fontos ebben az esetben?
Mi az a rezonancia?
A rezonancia egy fizikai jelenség, amely akkor következik be, amikor egy rendszer egy külső gerjesztés hatására a saját természetes rezgési frekvenciáján kezd el oszcillálni, vagy annak közelében. Képzeljünk el egy hintát: ha a megfelelő ütemben, a hinta természetes lengési frekvenciájával megegyező ritmusban lökjük, az egyre magasabbra fog lengeni. Ha rossz ütemben lökjük, a mozgása csillapodik. Hasonlóképpen működik egy hangszer húrja is: ha a megfelelő frekvenciájú hangot éri, rezonálni kezd és felerősíti a hangot.
Elektromos áramkörök esetében a rezonancia akkor jön létre, amikor egy áramkör induktív reaktanciája (az induktivitás „ellenállása” a váltakozó árammal szemben) megegyezik a kapacitív reaktanciájával (a kapacitás „ellenállása”). Ezen a frekvencián az áramkör „könnyebben” engedi át az áramot, és a feszültség, illetve az áramerősség jelentősen megnövekedhet.
Rezonancia a Tesla-tekercsben
A Tesla-tekercs két különálló, de egymással csatolt rezonáns áramkörből áll: a primer áramkörből és a szekunder áramkörből. Mindkét áramkör rendelkezik saját induktivitással (a tekercsek miatt) és kapacitással (a kondenzátor és a toroid, illetve a tekercs önkapacitása miatt).
A primer áramkör rezonanciafrekvenciája a primer tekercs induktivitásától és a primer kondenzátor kapacitásától függ. Ezt a frekvenciát a primer tekercs menetszámának és a kondenzátor értékének változtatásával lehet finomhangolni. A szikraköz átütésekor ez az áramkör egy rövid ideig tartó, de nagy energiájú oszcillációt hoz létre ezen a frekvencián.
A szekunder áramkör rezonanciafrekvenciája a szekunder tekercs induktivitásától (nagyon sok menet) és a toroid, valamint a tekercs önkapacitásától függ. Ennek az áramkörnek a rezonanciafrekvenciája általában sokkal magasabb, mint a primer áramköré, jellemzően a rádiófrekvenciás tartományba esik (több tíz-száz kHz-től akár MHz-ig).
„A rezonancia a Tesla-tekercs szíve. Ez teszi lehetővé, hogy a viszonylag alacsony bemeneti energiából gigantikus kimeneti feszültség keletkezzen, egy olyan folyamatban, amely az elektromosság csodáját tárja fel előttünk.”
A Tesla-tekercs optimális működéséhez elengedhetetlen, hogy a primer és a szekunder áramkör rezonanciafrekvenciája pontosan megegyezzen. Amikor ez bekövetkezik, a primer áramkör oszcillációja „ráhangolódik” a szekunder áramkörre, és rendkívül hatékonyan adja át az energiát. Ez a jelenség az, ami lehetővé teszi, hogy a szekunder tekercsben a feszültség exponenciálisan megnövekedjen, miközben az áramerősség minimálisra csökken. A magas frekvencia és a rendkívül magas feszültség együttesen hozza létre a látványos koronakisüléseket és szikrákat, amelyek a Tesla-tekercs védjegyévé váltak.
A rezonancia finomhangolása a Tesla-tekercs építésének és működtetésének egyik legfontosabb lépése. A primer tekercs csapolásainak változtatásával (azaz a primer tekercs aktív menetszámának módosításával) lehet elérni, hogy a két áramkör tökéletesen rezonáljon egymással, maximalizálva ezzel a kimeneti feszültséget és a kisülések hosszát.
Különböző típusú Tesla-tekercsek
Bár az alapelv ugyanaz, a Tesla-tekercs az idők során számos változatban fejlődött, amelyek mindegyike más-más technológiai megoldásokat és alkalmazási területeket kínál. Nézzük meg a legfontosabb típusokat:
Szikraközös Tesla-tekercs (SGTC – Spark Gap Tesla Coil)
Ez a klasszikus Tesla-tekercs, amelyet maga Nikola Tesla is feltalált és használt. A működéséhez elengedhetetlen a fent részletezett szikraköz, amely mechanikusan megszakítja az áramkört és beindítja a primer oszcillációt. Az SGTC-k jellegzetesen hangosak a szikraköz által keltett zaj miatt, és látványos, erős, forró szikrákat produkálnak. Építésük viszonylag egyszerűbb, de a szikraköz kopása és a zaj miatt karbantartásigényesebbek lehetnek. Kiválóan alkalmasak látványos demonstrációkra és az alapelvek megértésére.
Szilárdtest Tesla-tekercs (SSTC – Solid State Tesla Coil)
Az SSTC típusú tekercsek a modern elektronika vívmányait használják fel. A mechanikus szikraköz helyett félvezető eszközöket, például IGBT-ket (Insulated Gate Bipolar Transistor) vagy MOSFET-eket (Metal-Oxide-Semiconductor Field-Effect Transistor) alkalmaznak a primer áramkör kapcsolására. Ezek az eszközök sokkal nagyobb sebességgel és pontossággal képesek kapcsolni, ami precízebb frekvenciaszabályozást és sokkal stabilabb működést eredményez. Az SSTC-k csendesebbek, megbízhatóbbak és lehetővé teszik a kimeneti frekvencia modulálását, ami például zenei Tesla-tekercsek építésére is alkalmassá teszi őket. Kevesebb karbantartást igényelnek, de az építésük bonyolultabb elektronikai ismereteket követel.
Kettős rezonáns szilárdtest Tesla-tekercs (DRSSTC – Dual Resonant Solid State Tesla Coil)
A DRSSTC az SSTC továbbfejlesztett változata, amely a modern Tesla-tekercsek csúcsát képviseli. Ahogy a neve is mutatja, itt mind a primer, mind a szekunder áramkör rezonanciáját aktívan szabályozzák és hangolják. Ez egy további rezonáns elemet (általában egy soros kondenzátort) vezet be a primer áramkörbe, ami rendkívül hatékony energiaátvitelt és sokkal hosszabb, intenzívebb szikrákat eredményez a hasonló méretű SGTC vagy SSTC tekercsekhez képest. A DRSSTC-k a legkomplexebbek az építés szempontjából, de cserébe a leglátványosabb és legvezérelhetőbb kisüléseket produkálják. Ezeket használják gyakran a zenei Tesla-tekercsek alapjaként is.
Vákuumcsöves Tesla-tekercs (VTTC – Vacuum Tube Tesla Coil)
A VTTC egy régebbi technológiát képvisel, amely a vákuumcsöveket (elektroncsöveket) használja a primer áramkör oszcillációjának fenntartására. Ezek a tekercsek általában kisebb teljesítményűek, mint a modern szilárdtest alapú társaik, de jellegzetes, esztétikus, kékes színű kisüléseket produkálnak. A vákuumcsövek melegebb, organikusabb hangzást is adhatnak a zenei alkalmazások során. Építésük ma már inkább a nosztalgia és a különleges esztétika miatt népszerű.
Mini Tesla-tekercsek
Léteznek egészen kicsi, asztali méretű Tesla-tekercsek is, amelyek gyakran egyetlen tranzisztorral (pl. 2N2222) működnek, alacsony feszültségről (pl. 9V-os elem). Ezek célja elsősorban az oktatás, a fizikai alapelvek demonstrálása és a hobbi elektronika. Bár nem produkálnak méteres szikrákat, kiválóan alkalmasak a vezeték nélküli energiaátvitel, a koronakisülések és a rezonancia jelenségeinek bemutatására biztonságos keretek között.
Mindegyik típusnak megvannak a maga előnyei és hátrányai az építési bonyolultság, a költség, a teljesítmény és a látványosság szempontjából. A választás az adott projekt céljaitól és a rendelkezésre álló erőforrásoktól függ.
Felhasználási területek – a múlt és a jelen
A Tesla-tekercs nem csupán egy látványos tudományos játék, hanem egy olyan eszköz is volt, és maradt, amely számos területen talált és talál alkalmazást, Nikola Tesla eredeti vízióitól a modern művészeti installációkig.
Nikola Tesla eredeti céljai és kísérletei
Tesla a Tesla-tekercset elsősorban a vezeték nélküli energiaátvitel megvalósítására szánta. Álma az volt, hogy elektromos energiát juttasson el a világ bármely pontjára, kábelek nélkül, kihasználva a Föld rezonanciafrekvenciáját. Ezen ambíciózus cél érdekében építette meg a híres Wardenclyffe Tower-t Long Islanden, amely egy óriási Tesla-tekercs volt, és a tervek szerint globális vezeték nélküli energia- és kommunikációs rendszert szolgált volna. Bár a projekt végül pénzügyi okok miatt meghiúsult, az alapkoncepció a mai napig inspirálja a kutatókat.
Tesla kísérletezett a vezeték nélküli világítással is. A Tesla-tekercs által generált magasfrekvenciás elektromos mező képes volt drótok nélkül világításra bírni a gázkisüléses lámpákat (pl. neoncsöveket), egyszerűen a közelükbe tartva. Ez a jelenség demonstrálta az energia vezeték nélküli átvitelének lehetőségét, még ha csak kisebb távolságokon is.
A rádiótechnika korai fejlődésében is kulcsszerepet játszott. Tesla a tekercsét használta rádióhullámok generálására és detektálására, megalapozva ezzel a modern vezeték nélküli kommunikáció elméletét. Bár Marconi kapta a rádió feltalálásáért járó elismerést, Tesla alapvető kutatásai és szabadalmai nélkül a rádiózás nem jöhetett volna létre.
Érdekes módon, Tesla és más kutatók a Tesla-tekercs korai változatait orvosi célokra is felhasználták, különösen az elektroterápia területén. Az úgynevezett „D’Arsonval tekercs”, amely a Tesla-tekercsen alapult, magasfrekvenciás áramot juttatott a páciensek testébe, különböző betegségek kezelésére. Ezek a módszerek a modern orvostudomány fényében nagyrészt elavultnak és sokszor hatástalannak bizonyultak, de a korabeli érdeklődést jól mutatják.
Modern alkalmazások és kísérletek
Manapság a Tesla-tekercs elsősorban a következő területeken talál alkalmazást:
Szórakoztatás és művészet: Talán ez a legismertebb modern felhasználási terület. A zenei Tesla-tekercsek (különösen a DRSSTC típusúak) képesek a plazmakisüléseket úgy modulálni, hogy azok hangokat, sőt komplett dallamokat produkáljanak. A kisülések frekvenciáját és intenzitását MIDI-jelekkel vezérelve a tekercs gyakorlatilag egy plazma hangszóróként működik, elektromos zenekart alkotva. Ezek a tekercsek népszerűek tudományos múzeumokban, fesztiválokon, koncerteken és művészeti installációkban, ahol a látványos fény- és hangjelenségek lenyűgözik a közönséget.
Oktatás és demonstráció: A Tesla-tekercs kiváló eszköz a fizikai alapelvek, mint az elektromágneses indukció, a rezonancia, a magasfeszültség és a plazmaállapot szemléltetésére. Segítségével a diákok és a nagyközönség interaktívan tapasztalhatja meg az elektromosság erejét és szépségét, inspirálva ezzel a jövő tudósait és mérnökeit. Számos egyetemi laborban és tudományos show-ban használják demonstrációs eszközként.
Tudományos kutatás: Bár nem a mindennapi kutatások eszköze, a Tesla-tekercs továbbra is hasznos lehet bizonyos speciális területeken. Alkalmazzák nagyfeszültségű kísérletekhez, plazmafizikai vizsgálatokhoz, vagy éppen röntgen-sugarak generálásának korai kísérleteiben (Tesla maga is kísérletezett röntgennel a tekercse segítségével).
Technológiai fejlesztések (potenciális vagy spekulatív): Bár a széles körű vezeték nélküli energiaátvitel még mindig a jövő zenéje, a Tesla-tekercs elvei inspirálják a modern vezeték nélküli töltési technológiákat (például telefonok vagy elektromos autók töltése). Kisebb távolságokon már léteznek ilyen megoldások. Emellett az ozongenerátorok (levegőtisztításra), a sterilizációs eljárások (magasfeszültségű plazmafertőtlenítés) és az impulzustechnológia egyes területein is felbukkanhatnak a Tesla-tekercs elvei.
A Tesla-tekercs tehát a múltban és a jelenben is izgalmas és sokoldalú eszköznek bizonyult, amely nem csupán a tudomány, hanem a művészet és a szórakoztatás világát is gazdagítja.
Biztonság és a Tesla-tekercs
A Tesla-tekercs minden látványossága és tudományos értéke ellenére egy rendkívül veszélyes eszköz, ha nem kezelik kellő óvatossággal és szakértelemmel. A generált magasfeszültség és nagyfrekvencia komoly sérüléseket vagy akár halált is okozhat. Ezért a biztonsági előírások betartása abszolút prioritást élvez.
Miért veszélyes a Tesla-tekercs?
A fő veszélyforrás a tekercs által generált rendkívül magas feszültség, amely akár több százezer vagy millió voltot is elérhet. Egy ilyen feszültségű áramütés súlyos égési sérüléseket, szívritmuszavart, idegrendszeri károsodást vagy azonnali halált is okozhat. Bár az áramerősség alacsony, a feszültség elegendő ahhoz, hogy a levegőn keresztül is átüssön, így nem szükséges közvetlenül megérinteni a tekercset ahhoz, hogy áramütés érjen valakit.
A nagyfrekvencia is hordoz veszélyeket, bár más jellegűeket, mint az alacsony frekvenciájú hálózati áram. A nagyfrekvenciás áram hajlamos a test felületén, a bőrön keresztül folyni, ezt a jelenséget skin-hatásnak nevezzük. Sokan tévesen azt hiszik, hogy ez a skin-hatás „ártalmatlanná” teszi a nagyfeszültségű, nagyfrekvenciás áramot, de ez súlyos tévedés. Bár az áram nem feltétlenül hatol mélyen a testbe, a bőrön keresztül történő áramlás súlyos égési sérüléseket okozhat, és a belső szervekre is hatással lehet, különösen, ha az áram útja a szívhez közel halad el. A nagyfrekvencia emellett felmelegítheti a szöveteket, ami belső égési sérülésekhez vezethet.
A szikraközös tekercsek esetében a hangos zaj is problémát jelenthet, halláskárosodást okozhat, ha nincs megfelelő fülvédő. Emellett a kisülések során keletkező ózon (O3) gáz is mérgező nagy koncentrációban, ezért megfelelő szellőzésre van szükség.
Alapvető biztonsági szabályok
A Tesla-tekercs biztonságos üzemeltetéséhez az alábbi szabályok betartása elengedhetetlen:
- Soha ne érintse meg: Soha, semmilyen körülmények között ne érintse meg a Tesla-tekercs semmilyen részét működés közben, még akkor sem, ha kikapcsolt állapotban van, mert a kondenzátorok tárolhatnak töltést.
- Megfelelő földelés: Gondoskodjon a tekercs megfelelő földeléséről. Ez nem csak a működéshez, hanem a biztonsághoz is kulcsfontosságú.
- Biztonsági távolság: Tartson mindig biztonságos távolságot a működő tekercstől. A szikrák hossza alapján lehet megbecsülni a veszélyes zóna sugarát.
- Szigetelés: Minden vezetéknek és alkatrésznek, amely magasfeszültséggel érintkezik, megfelelő szigeteléssel kell rendelkeznie.
- Védőfelszerelés: Ha a tekercs közelében kell dolgozni, viseljen védőszemüveget, fülvédőt és vastag gumikesztyűt.
- Felügyelet: Soha ne hagyja felügyelet nélkül a működő Tesla-tekercset.
- Tiszta környezet: Ügyeljen arra, hogy a tekercs körül ne legyenek gyúlékony anyagok, és a levegő páratartalma ne legyen túl magas.
- Kikapcsolás és kisütés: Kikapcsolás után mindig várjon egy bizonyos ideig, amíg a kondenzátorok teljesen kisülnek, vagy aktívan süsse ki őket egy szigetelt ellenállással.
- Szakértelem: Csak megfelelő elektrotechnikai és biztonsági ismeretekkel rendelkező személyek építsenek vagy működtessenek Tesla-tekercset. Kezdőknek javasolt a mini Tesla-tekercsekkel kezdeni.
A Tesla-tekercs egy hihetetlenül izgalmas és oktató jellegű eszköz, de a vele járó kockázatokat sosem szabad alábecsülni. A felelősségteljes és biztonságos megközelítés elengedhetetlen ahhoz, hogy a vele való munka élvezetes és sérülésmentes legyen.

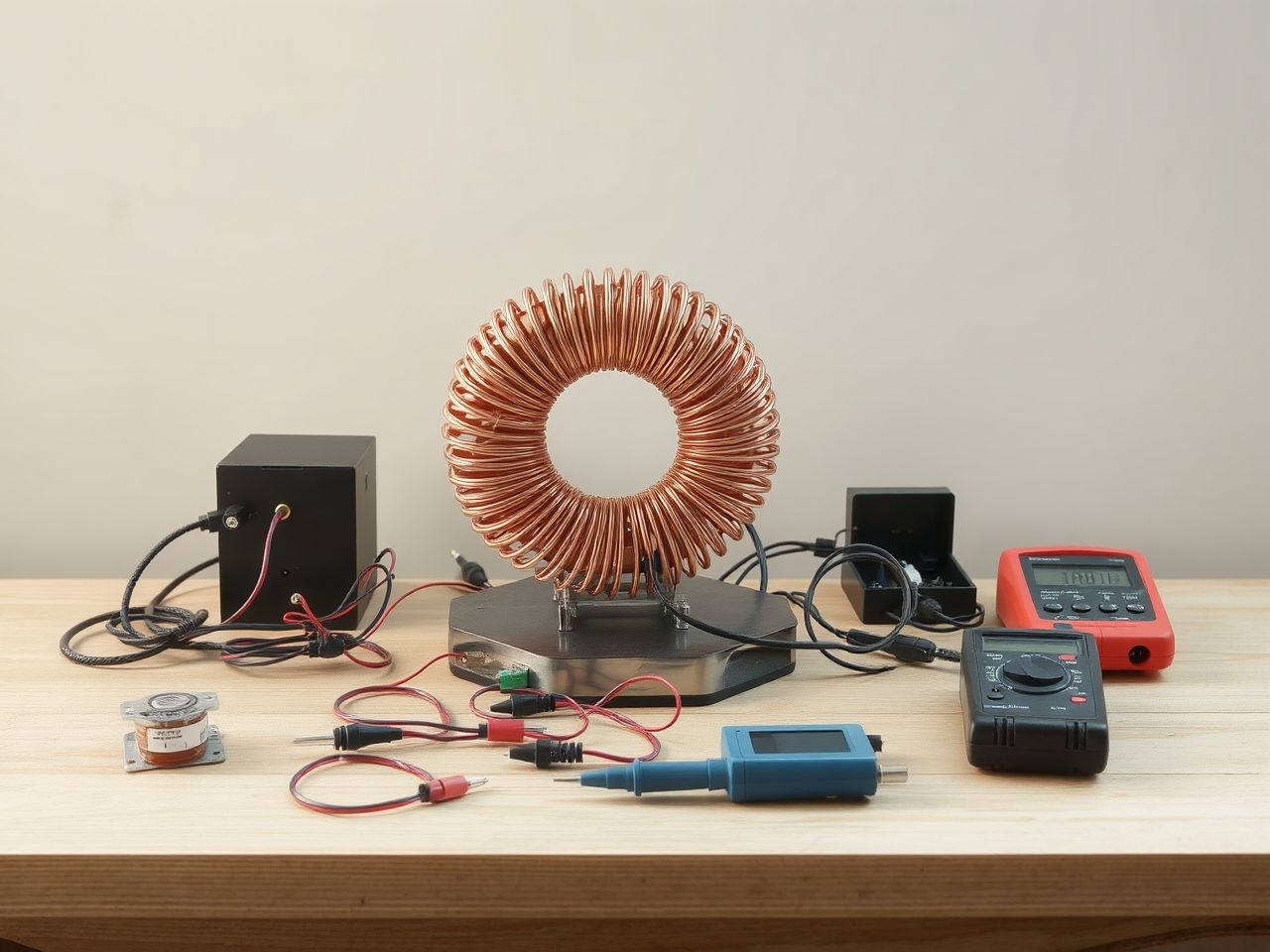

Tesla-tekercs építése otthon? Tippek és buktatók
Sok amatőr elektronikai rajongót és hobbi fizikust vonz a Tesla-tekercs építésének gondolata, hiszen a látványos eredmények és a tudományos kihívás rendkívül csábító. Azonban, ahogy azt a biztonsági szekcióban is kiemeltük, ez egy olyan projekt, amely komoly veszélyeket rejt magában, és csak megfelelő felkészültséggel szabad belevágni.
Kezdő projektek: mini Tesla-tekercsek
Ha valaki most ismerkedik a Tesla-tekercsekkel és szeretné megérteni az alapelveket, a legjobb, ha egy mini Tesla-tekercssel kezdi. Ezek az eszközök általában egyetlen tranzisztorral működnek, alacsony feszültségről (pl. 9-12V DC), és viszonylag kis, de jól látható kisüléseket produkálnak. Egy ilyen projekt építése során a következőkre érdemes figyelni:
- Egyszerű áramkörök: Keressünk bevált, egyszerű kapcsolási rajzokat, amelyek egy vagy két tranzisztort használnak.
- Alacsony feszültség: Kezdjük alacsony bemeneti feszültséggel, például 9V-os elemmel vagy adapterrel.
- Alkatrészek: Az alkatrészek beszerzése viszonylag egyszerű és olcsó.
- Biztonság: Bár kisebb a veszély, mint a nagy tekercseknél, itt is figyelni kell a kisülésekre, és nem szabad érinteni a működő rendszert.
A mini tekercsek kiválóan alkalmasak a rezonancia, az indukció és a vezeték nélküli energiaátvitel alapjainak elsajátítására, anélkül, hogy komoly kockázatnak tennénk ki magunkat.
Nagyobb Tesla-tekercsek építése – kihívások és buktatók
Egy teljes méretű, szikraközös (SGTC) vagy szilárdtest (SSTC/DRSSTC) Tesla-tekercs építése már komolyabb felkészültséget igényel:
Tervezés és méretezés: A primer és szekunder tekercsek, a kondenzátor és a toroid méretezése kritikus fontosságú. A rezonanciafrekvenciák pontos összehangolása elengedhetetlen a hatékony működéshez. Számos online kalkulátor és szoftver segíthet ebben, de a fizikai alapok megértése elengedhetetlen.
Alkatrészek beszerzése: A nagyfeszültségű transzformátorok, kondenzátorok, szikraközök vagy félvezető kapcsolók beszerzése költséges és speciális forrásokat igényelhet. Fontos, hogy az alkatrészek megfeleljenek a feszültség- és áramerősség-követelményeknek.
Szigetelés: A magasfeszültség miatt a szigetelés minősége rendkívül fontos. A tekercseknek, vezetékeknek és tartószerkezeteknek képesnek kell lenniük ellenállni a több tízezer, vagy akár millió voltnak. A nem megfelelő szigetelés átütésekhez, rövidzárlatokhoz és veszélyes kisülésekhez vezethet.
Biztonság: Ahogy már hangsúlyoztuk, a biztonság a legfontosabb. Egy nagyobb tekercs építése során fokozottan ügyelni kell a megfelelő földelésre, a biztonsági távolságok betartására és a védőfelszerelések használatára. Soha ne kísérletezzünk egyedül, és mindig legyen valaki a közelben, aki segíthet baj esetén.
Hűtés: A nagy teljesítményű Tesla-tekercsek működés közben jelentős hőt termelnek, különösen a félvezető kapcsolók és a szikraköz. Megfelelő hűtésre van szükség a túlmelegedés és a károsodás elkerülése érdekében.
Zaj és ózon: A szikraközös tekercsek rendkívül zajosak lehetnek, és mindegyik típus termel ózont. Gondoskodni kell a megfelelő zajvédelemről és szellőzésről.
Az otthoni Tesla-tekercs építése rendkívül kifizetődő hobbi lehet, amely mélyebb betekintést enged az elektromosság és a fizika világába. Azonban a projektbe csak alapos kutatás, megfelelő tervezés és a biztonsági előírások szigorú betartása mellett szabad belevágni. A tapasztalatok azt mutatják, hogy a türelem és a precizitás kulcsfontosságú a sikeres és biztonságos építéshez.
A Tesla-tekercs öröksége és jövője
A Tesla-tekercs, amelyet több mint egy évszázaddal ezelőtt alkotott meg Nikola Tesla, a mai napig izgalomban tartja a tudósokat, mérnököket, művészeket és a nagyközönséget egyaránt. Öröksége messze túlmutat a puszta fizikai szerkezetén, és mélyen gyökerezik a tudományos felfedezés, a technológiai innováció és az emberi képzelet történetében.
Nikola Tesla víziói a vezeték nélküli világról, a szabadon elérhető energiáról és a globális kommunikációról nagyrészt megelőzték korát. Bár a Wardenclyffe Tower sosem valósult meg teljes egészében az általa elképzelt formában, az alapvető koncepciója – az energia és információ vezeték nélküli továbbítása – a modern technológia, például a Wi-Fi, a mobilhálózatok és a vezeték nélküli töltés alapjait képezi. A Tesla-tekercs volt az első lépés ezen az úton, demonstrálva a magasfrekvenciás elektromágneses mezők erejét és potenciálját.
A mai napig a Tesla-tekercs inspirálja a kutatókat az energiaátvitel, a plazmafizika és a nagyfeszültségű technológia területén. Bár a közvetlen, nagy távolságú vezeték nélküli energiaátvitel még mindig távoli álomnak tűnik, a rövidebb távolságú, rezonancián alapuló vezeték nélküli töltési megoldások (például az okostelefonokhoz vagy elektromos járművekhez) a Tesla által lefektetett alapokra épülnek. A Tesla-tekercs elvei segíthetnek a jövőben hatékonyabb és biztonságosabb energiaátviteli rendszerek kifejlesztésében.
Túl a tudományos és mérnöki alkalmazásokon, a Tesla-tekercs kulturális ikon is lett. Megjelenik sci-fi filmekben, videójátékokban, könyvekben és képregényekben, gyakran a „őrült tudós” vagy a zseniális feltaláló szimbólumaként. A zenei Tesla-tekercsek és a látványos show-elemek a tudomány és a művészet metszéspontján állnak, felejthetetlen élményt nyújtva a nézőknek, és hidat képezve a szigorú fizika és a szabad alkotás között.
Ahogy a technológia fejlődik, úgy a Tesla-tekercs is megújul. A félvezető technológia, a digitális vezérlés és az új anyagok lehetővé teszik a még hatékonyabb, biztonságosabb és sokoldalúbb tekercsek építését. Ki tudja, talán a jövőben a Tesla-tekercs vagy az általa inspirált technológiák révén valósul meg Nikola Tesla végső álma: a tiszta, vezeték nélküli energia elérhetővé tétele az egész emberiség számára. Addig is, a Tesla-tekercs továbbra is emlékeztet minket az elektromosság erejére, a rezonancia csodájára és az emberi elme határtalan kreativitására.
