Termoelem: felépítése, működése és felhasználási területei

Gondolt már arra, hogyan mérik a több ezer fokos acélolvadék, vagy éppen a kriogén hőmérsékletű gázok hőfokát anélkül, hogy az érzékelő azonnal megsemmisülne, vagy pontatlan adatot szolgáltatna? A hőmérséklet pontos és megbízható mérése kritikus fontosságú számos ipari, tudományos és háztartási alkalmazásban. A modern technológia vívmányai között kiemelkedő szerepet játszik a termoelem, egy egyszerű, mégis rendkívül sokoldalú eszköz, amely a hőmérsékletkülönbséget elektromos jellé alakítja. Ez a cikk részletesen bemutatja a termoelemek felépítését, működési elvét, a különböző típusokat és azok széleskörű felhasználási területeit, rávilágítva arra, miért maradt ez az évszázados technológia a mai napig nélkülözhetetlen a hőmérsékletmérésben.

A hőmérsékletmérés alapköve: mi is az a termoelem?

A termoelem, más néven hőelem, egy olyan hőmérséklet-érzékelő eszköz, amely két különböző fémből készült vezetőből áll, melyek az egyik végükön össze vannak forrasztva vagy hegesztve, így alkotva egy csatlakozást. Ez a csatlakozás, amelyet mérőpontnak vagy melegpontnak nevezünk, az a hely, ahol a hőmérsékletet mérjük. A másik végükön a vezetékek szabadon állnak, és ezeket nevezzük referencia pontnak vagy hidegpontnak. Amikor a mérőpont és a referencia pont között hőmérsékletkülönbség lép fel, a két különböző fémben eltérő mértékű termoelektromos feszültség, azaz Seebeck-feszültség keletkezik. Ez a feszültség arányos a hőmérsékletkülönbséggel, és pontosan mérhető, így lehetővé téve a hőmérséklet meghatározását.

A termoelemek működése a Seebeck-effektuson alapul, amelyet Thomas Johann Seebeck fedezett fel 1821-ben. Seebeck észrevette, hogy ha két különböző fémből készült vezetőt összeköt, és a két csatlakozási pontot eltérő hőmérsékleten tartja, akkor a körben elektromos áram folyik. Ez a jelenség a termoelektromos hatás egyik megnyilvánulása, és alapvető fontosságú a termoelemek működésének megértéséhez. A keletkező feszültség nagysága függ a felhasznált fémek anyagától és a két csatlakozási pont közötti hőmérsékletkülönbségtől. Ez a feszültség rendkívül kicsi, általában mikrovoltok nagyságrendű, ezért speciális erősítőkre és mérőeszközökre van szükség a pontos leolvasásához.

A termoelemek egyik legnagyobb előnye a rendkívül széles mérési tartományuk, amely a kriogén hőmérsékletektől (akár -270 °C) egészen a több ezer fokos ipari kemencékig (akár 2300 °C) terjedhet. Ez a tulajdonság, párosulva a robusztus felépítéssel és a viszonylag alacsony költséggel, teszi őket ideális választássá számos kihívást jelentő környezetben. A modern iparban, az autóiparban, az energetikában és a kutatásban egyaránt alapvető eszközzé váltak, biztosítva a megbízható hőmérséklet-felügyeletet és -szabályozást.

A termoelemek a Seebeck-effektus elvén működnek, ahol két különböző fém közötti hőmérsékletkülönbség termofeszültséget generál, lehetővé téve a hőmérséklet pontos mérését.

A termoelem anatómiája: felépítés és működési elv

A termoelemek egyszerűnek tűnő felépítése mögött precíz mérnöki munka és anyagválasztás rejlik, amely biztosítja a megbízható és pontos működést. Ahogy már említettük, a termoelem lényegében két különböző fémből készült vezetőből áll. Ezeket a vezetőket termoelektromos vezetékeknek nevezzük, és olyan anyagokból készülnek, amelyek jelentős Seebeck-effektust mutatnak, azaz nagy termoelektromos feszültséget generálnak hőmérsékletkülönbség hatására.

A két vezető egyik végét, a mérőpontot (vagy forró csatlakozást), összehegesztik, összeforrasztják vagy más módon mechanikusan és elektromosan összekötik. Ez a pont az, amelyet a mérendő közegbe helyeznek, és amelynek hőmérsékletét meghatározzák. Fontos, hogy ez a csatlakozás mechanikailag stabil és elektromosan jól vezető legyen, hogy minimalizálja az ellenállást és a zajt. A mérőpont kialakítása nagyban befolyásolja a termoelem válaszidejét és tartósságát. Például egy földelt mérőpont gyorsabb válaszidőt biztosít, de érzékenyebb az elektromos zajra, míg egy szigeteletlen, nyitott végű csatlakozás lassabb, de robusztusabb lehet.

A vezetékek másik vége, a referencia pont (vagy hideg csatlakozás), általában egy stabil, ismert hőmérsékletű környezetben található. Ennek a pontnak a hőmérséklete kulcsfontosságú, mivel a termoelem által generált feszültség a mérőpont és a referencia pont közötti hőmérsékletkülönbséggel arányos. Ha a referencia pont hőmérséklete ingadozik, a mért érték pontatlanná válik. Ezért a referencia pont hőmérsékletét gyakran stabilizálják, vagy kompenzálják annak ingadozásait, amint azt később részletesebben tárgyaljuk.

A termoelem működési elve a Seebeck-effektuson alapszik. Amikor a mérőpontot és a referencia pontot eltérő hőmérsékleten tartjuk, a két különböző fémben lévő szabad elektronok eltérő mértékben diffundálnak a melegebb területről a hidegebb felé. Ez az elektronvándorlás a fémek anyagi tulajdonságaitól függően eltérő sebességgel és irányba történik, ami potenciálkülönbséget, azaz feszültséget hoz létre a vezetékek között. Minél nagyobb a hőmérsékletkülönbség a két pont között, annál nagyobb lesz a generált termofeszültség. A feszültség nagysága azonban nemlineárisan függ a hőmérséklettől, ami a termoelemek kalibrálásakor és jelfeldolgozásakor figyelembe veendő tényező.

A termoelemekhez gyakran használnak védőcsöveket is, különösen ipari környezetben. Ezek a csövek mechanikai védelmet nyújtanak az érzékelőnek a korrozív közeggel, magas nyomással vagy mechanikai sérülésekkel szemben. A védőcsövek anyaga lehet rozsdamentes acél, Inconel, kerámia vagy más hőálló ötvözet, a felhasználási környezettől és a mérendő hőmérséklettől függően. A védőcső azonban növelheti a termoelem válaszidejét, mivel hőszigetelő rétegként funkcionál.

A vezetékek szigetelése is kulcsfontosságú a pontos méréshez. Magas hőmérsékleten, vagy agresszív környezetben a vezetékek közötti rövidzárlat elkerülése, valamint a külső elektromos zajok elvezetése érdekében megfelelő szigetelőanyagokat (pl. üvegszál, kerámia, MgO por) használnak. A szigetelés típusa és minősége befolyásolja a termoelem maximális üzemi hőmérsékletét és élettartamát.

A kritikus hidegpont-kompenzáció: miért elengedhetetlen?

Ahogy azt már érintettük, a termoelem által generált termofeszültség nem közvetlenül a mérőpont abszolút hőmérsékletét jelzi, hanem a mérőpont és a referencia pont (hidegpont) közötti hőmérsékletkülönbséget. Ez a tény alapvető fontosságú a termoelemek pontos alkalmazásában, és egyben a leggyakoribb hibaforrások egyikét is jelenti, ha nem kezelik megfelelően. A probléma az, hogy a referencia pont hőmérséklete ritkán állandó, különösen ipari környezetben, ahol a környezeti hőmérséklet ingadozhat. Ha a hidegpont hőmérséklete változik, miközben a mérőpont hőmérséklete változatlan marad, a mért feszültség mégis változni fog, hibás hőmérsékleti értéket eredményezve.

Ezért elengedhetetlen a hidegpont-kompenzáció (HPC). A kompenzáció célja, hogy a termoelem által generált feszültséget korrigálja, figyelembe véve a referencia pont aktuális hőmérsékletét, így a kimeneti jel az abszolút mérőpont hőmérsékletét tükrözze. A kompenzáció nélküli mérés olyan, mintha egy vonalzót használnánk, amelynek nullpontja folyamatosan elmozdul.

Számos módszer létezik a hidegpont-kompenzáció megvalósítására:

1. Jégpont termosztát (0 °C referencia): Ez a legpontosabb, laboratóriumi körülmények között alkalmazott módszer. A referencia pontot egy jég-víz keverékbe helyezik, amely pontosan 0 °C-on tartja a hidegpontot. Ekkor a termoelem által generált feszültség közvetlenül a mérőpont 0 °C-hoz viszonyított hőmérsékletét adja meg. Ez a megoldás azonban gyakorlati okokból ritkán alkalmazható ipari környezetben.

2. Hardveres kompenzáció: Ez a legelterjedtebb módszer ipari alkalmazásokban. A referencia pont közelében elhelyeznek egy másik hőmérséklet-érzékelőt, például egy termisztort, egy ellenállás-hőmérőt (RTD) vagy egy integrált áramköri hőmérséklet-érzékelőt. Ez az érzékelő méri a hidegpont aktuális hőmérsékletét. Egy speciális elektronikus áramkör (kompenzációs áramkör) ezután hozzáad egy korrekciós feszültséget a termoelem kimeneti jeléhez, amely pontosan ellensúlyozza a hidegpont hőmérsékletének ingadozását. Ez a korrekciós feszültség a hidegpont hőmérsékletének függvényében változik, és úgy van kialakítva, hogy a termoelem jelleggörbéjének megfelelően működjön.

A hidegpont-kompenzáció elengedhetetlen a termoelemek pontos hőmérsékletméréséhez, mivel a referencia pont hőmérsékletének ingadozása torzítaná a mért értéket.

3. Szoftveres kompenzáció: A modern adatgyűjtő rendszerek és PLC-k (programozható logikai vezérlők) gyakran kínálnak szoftveres hidegpont-kompenzációt. Ebben az esetben a hidegpont hőmérsékletét szintén egy külön érzékelővel mérik. Az érzékelő adatait egy mikroprocesszor vagy számítógép dolgozza fel, amely a termoelem jelleggörbéje és a hidegpont hőmérséklete alapján kiszámítja a szükséges korrekciót. Ez a módszer rendkívül rugalmas és pontos lehet, különösen, ha a rendszer képes a termoelem nemlineáris válaszát is figyelembe venni. A szoftveres megoldások lehetővé teszik a felhasználó számára, hogy különböző termoelem típusokhoz illeszkedő kompenzációs algoritmusokat válasszon.

A kompenzáció során használt vezetékek is fontosak. A termoelem és a mérőrendszer közötti távolság áthidalására kompenzációs kábeleket használnak. Ezek a kábelek olyan ötvözetekből készülnek, amelyek termoelektromos tulajdonságai megegyeznek vagy nagyon hasonlóak a termoelem vezeték anyagaihoz. Így a kompenzációs kábel és a termoelem közötti csatlakozásoknál keletkező parazita termofeszültségek minimálisak maradnak, elkerülve a mérési hibákat. Fontos, hogy a kompenzációs kábelek polaritását helyesen kössük be, különben súlyos mérési hibák léphetnek fel.

A megfelelő hidegpont-kompenzáció nélkül a termoelemek pontossága jelentősen romolhat, ezért a tervezés és a telepítés során kiemelt figyelmet kell fordítani erre a szempontra. A modern mérőeszközök és adatgyűjtő rendszerek beépített kompenzációs funkciókkal rendelkeznek, amelyek nagymértékben egyszerűsítik a termoelemek alkalmazását.

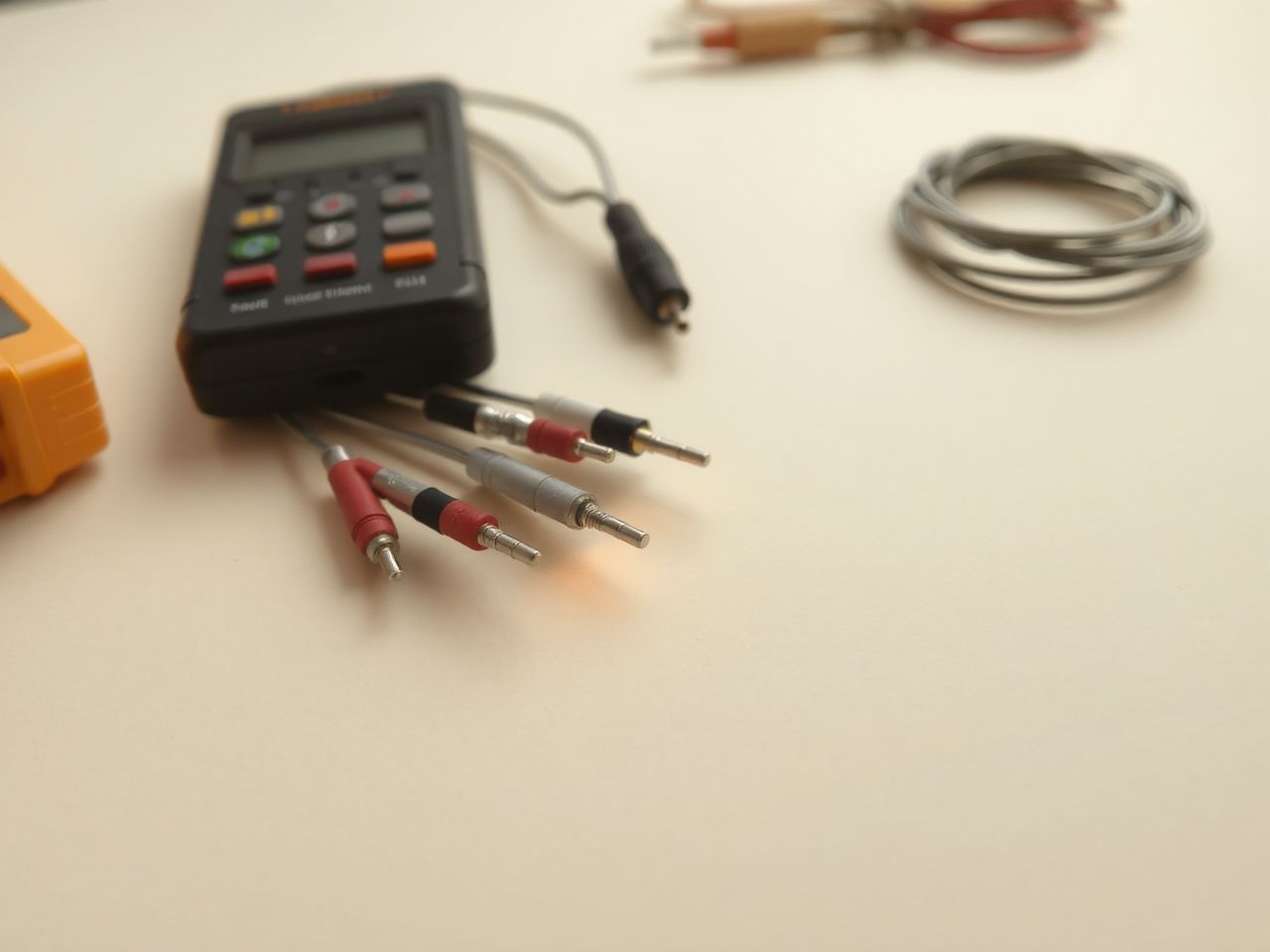

A termoelemek sokszínű világa: típusok és jellemzők a gyakorlatban

A termoelemeknek számos típusa létezik, amelyeket különböző fémek vagy ötvözetek kombinációjával hoznak létre. Minden típusnak megvannak a maga specifikus jellemzői, hőmérsékleti tartománya, érzékenysége és alkalmazási területe. A típusokat általában betűkkel jelölik, amelyek a Nemzetközi Elektrotechnikai Bizottság (IEC) vagy az Amerikai Nemzeti Szabványügyi Intézet (ANSI) szabványai szerint vannak meghatározva. Lássuk a leggyakoribb és legfontosabb típusokat részletesen:

J típusú termoelem (vas-konstantán)

A J típusú termoelem az egyik legkorábban kifejlesztett és széles körben használt típus. Egyik vezetéke tiszta vasból, a másik pedig konstantánból (réz-nikkel ötvözet) készül. Ez a kombináció viszonylag nagy termofeszültséget generál, ami jó érzékenységet biztosít.

• Hőmérsékleti tartomány: Általában -40 °C-tól +750 °C-ig. Rövid ideig akár 1200 °C-ig is használható, de ez gyors öregedéshez vezethet.
• Jellemzők: Jó linearitás a középső tartományban, viszonylag alacsony költség. Nem ajánlott vákuumban vagy magas kéntartalmú légkörben használni magas hőmérsékleten, mert a vas oxidálódhat.
• Alkalmazások: Gyakran használják általános célú ipari hőmérsékletmérésre, például műanyag fröccsöntésnél, kemencékben, élelmiszeriparban és kipufogógáz-mérésre.

K típusú termoelem (nikkel-króm / nikkel-alumínium)

A K típusú termoelem a legnépszerűbb és legelterjedtebb termoelem típus. Egyik vezetéke nikkel-króm ötvözetből (Chromel), a másik pedig nikkel-alumínium ötvözetből (Alumel) készül. Kiváló oxidációállósága és széles hőmérsékleti tartománya miatt rendkívül sokoldalú.

• Hőmérsékleti tartomány: -200 °C-tól +1250 °C-ig.
• Jellemzők: Jó linearitás, stabil viselkedés oxidáló légkörben, viszonylag alacsony költség. Kis mágneses tulajdonságai miatt nem ideális vákuumban vagy csökkentett oxigéntartalmú környezetben, mivel a króm oxidációja megváltoztathatja az anyag összetételét.
• Alkalmazások: Szinte minden ipari területen megtalálható, beleértve a kemencéket, kazánokat, hőkezelő berendezéseket, gázturbinákat, dízelmotorokat és a laboratóriumi méréseket.

T típusú termoelem (réz-konstantán)

A T típusú termoelem kiválóan alkalmas alacsony hőmérsékletek mérésére. Egyik vezetéke tiszta rézből, a másik pedig konstantánból készül.

• Hőmérsékleti tartomány: -200 °C-tól +350 °C-ig.
• Jellemzők: Magas pontosság és stabilitás az alacsony hőmérsékleti tartományban, kiváló ismételhetőség. Nedves, kondenzációs környezetben is jól alkalmazható, mivel a réz korrózióállósága jó.
• Alkalmazások: Kriogén alkalmazások, fagyasztók, hűtőszekrények, élelmiszeripar, gyógyszeripar, laboratóriumi kutatások.

E típusú termoelem (nikkel-króm / konstantán)

Az E típusú termoelem a legérzékenyebb a standard típusok közül, ami azt jelenti, hogy a hőmérsékletváltozásra a legnagyobb feszültségváltozással reagál. Vezetékei nikkel-króm (Chromel) és konstantán ötvözetből állnak.

• Hőmérsékleti tartomány: -200 °C-tól +900 °C-ig.
• Jellemzők: Magas érzékenység, ami pontosabb mérést tesz lehetővé kis hőmérsékletváltozások esetén is. Jó stabilitás oxidáló atmoszférában.
• Alkalmazások: Olyan alkalmazások, ahol a nagy érzékenység kritikus, például alacsony hőmérsékletű mérések, vákuum környezetek, energiakutatás.

N típusú termoelem (nikroszil-nizil)

Az N típusú termoelem a K típus továbbfejlesztett változata, amelyet a nagyobb stabilitás és a jobb oxidációállóság érdekében fejlesztettek ki. Vezetékei nikroszilból (nikkel-króm-szilícium) és nizilből (nikkel-szilícium-magnézium) állnak.

• Hőmérsékleti tartomány: -270 °C-tól +1300 °C-ig.
• Jellemzők: Kiváló hosszú távú stabilitás, minimális drift magas hőmérsékleten, jó oxidációállóság. Jobb mechanikai szilárdság és ellenállás a zöld rothadásnak (green rot) nevezett korróziónak, mint a K típus.
• Alkalmazások: Magas hőmérsékletű ipari folyamatok, hőkezelő kemencék, repülőgépipar, olyan helyek, ahol a hosszú távú pontosság és stabilitás kulcsfontosságú.

R és S típusú termoelemek (platina-ródium ötvözetek)

Az R és S típusú termoelemek nemesfémekből, konkrétan platina-ródium ötvözetekből készülnek. Ezeket a típusokat rendkívül magas hőmérsékletek mérésére és kivételes pontosságra tervezték.

• S típus (platina-platina/10% ródium):
• Hőmérsékleti tartomány: 0 °C-tól +1450 °C-ig (rövid ideig akár 1700 °C-ig).
• Jellemzők: Rendkívül stabil, pontos, jó ismételhetőség. A legelterjedtebb nemesfém termoelem. Drága az alapanyag miatt.
• Alkalmazások: Laboratóriumi kalibráció, üveggyártás, kerámiaipar, félvezetőgyártás, magas hőmérsékletű kutatások.
• R típus (platina-platina/13% ródium):
• Hőmérsékleti tartomány: 0 °C-tól +1450 °C-ig (rövid ideig akár 1700 °C-ig).
• Jellemzők: Az S típushoz hasonló, de kissé nagyobb kimeneti feszültséggel rendelkezik. Hasonló stabilitás és pontosság.
• Alkalmazások: Az S típushoz hasonló, gyakran felcserélhetően használják, ahol a nagyobb kimeneti jel előnyös.

B típusú termoelem (platina-ródium ötvözetek)

A B típusú termoelem két platina-ródium ötvözetből áll, az egyik 6%, a másik 30% ródiumot tartalmaz. Ez a típus a legmagasabb hőmérsékleteken is rendkívül stabil.

• Hőmérsékleti tartomány: +600 °C-tól +1700 °C-ig (rövid ideig akár 1820 °C-ig).
• Jellemzők: Kiemelkedő stabilitás és pontosság rendkívül magas hőmérsékleteken. 0 °C és 50 °C között a kimeneti feszültség nagyon alacsony, ami azt jelenti, hogy a hidegpont-kompenzáció kevésbé kritikus ebben a tartományban.
• Alkalmazások: Üveggyártás olvasztókemencéi, acélgyártás, magas hőmérsékletű kalibrációs kemencék, nukleáris reaktorok.

Az alábbi táblázat összefoglalja a leggyakoribb termoelem típusok főbb jellemzőit:

Típus	Pozitív Vezeték	Negatív Vezeték	Hőmérsékleti Tartomány (kb.)	Fő Jellemzők	Tipikus Alkalmazások
J	Vas	Konstantán	-40 °C-tól +750 °C-ig	Jó linearitás, alacsony költség, nem oxidáló környezetbe	Általános ipari mérés, műanyagipar
K	Nikkel-króm (Chromel)	Nikkel-alumínium (Alumel)	-200 °C-tól +1250 °C-ig	Leggyakoribb, jó oxidációállóság, széles tartomány	Kemencék, kazánok, hőkezelés, gázturbinák
T	Réz	Konstantán	-200 °C-tól +350 °C-ig	Magas pontosság alacsony hőmérsékleten, nedves környezetbe	Kriogén, élelmiszeripar, hűtés
E	Nikkel-króm (Chromel)	Konstantán	-200 °C-tól +900 °C-ig	Legmagasabb érzékenység, stabil oxidáló légkörben	Kis hőmérsékletváltozások mérése, vákuum
N	Nikroszil	Nizil	-270 °C-tól +1300 °C-ig	Kiváló stabilitás, oxidációállóság, minimális drift	Magas hőmérsékletű ipari folyamatok, repülőgépipar
R	Platina/13% Ródium	Platina	0 °C-tól +1450 °C-ig	Magas pontosság, stabilitás, drága nemesfém	Laboratóriumi kalibráció, üveggyártás, félvezető
S	Platina/10% Ródium	Platina	0 °C-tól +1450 °C-ig	Rendkívül stabil, pontos, referenciatípus	Laboratóriumi kalibráció, üveggyártás, magas hőmérsékletű kutatások
B	Platina/30% Ródium	Platina/6% Ródium	+600 °C-tól +1700 °C-ig	Rendkívül magas hőmérsékletre, kiváló stabilitás, kevésbé érzékeny hidegpontra	Olvasztókemencék, acélgyártás, nukleáris ipar

A termoelemek erősségei és korlátai: mikor válasszuk őket?

Minden mérőeszköznek megvannak a maga előnyei és hátrányai, és ez alól a termoelemek sem kivételek. A megfelelő szenzor kiválasztásához elengedhetetlen, hogy tisztában legyünk ezekkel a tulajdonságokkal, és mérlegeljük őket az adott alkalmazás követelményeinek fényében.

A termoelemek előnyei

1. Széles hőmérsékleti tartomány: Ez az egyik legnagyobb erősségük. A termoelemek képesek mérni a kriogén tartománytól (akár -270 °C) egészen a rendkívül magas ipari hőmérsékletekig (akár 2300 °C), ami sok más érzékelő számára elérhetetlen. Ez a sokoldalúság teszi őket ideális választássá olyan környezetekben, ahol extrém hőmérsékletek fordulnak elő.

2. Robusztusság és tartósság: A termoelemek felépítése viszonylag egyszerű, nincsenek mozgó alkatrészeik, és ellenállnak a mechanikai sokkoknak, vibrációnak és a zord ipari környezetnek. Megfelelő védőcsővel ellátva hosszú élettartamúak lehetnek még agresszív kémiai anyagok vagy magas nyomás mellett is.

3. Gyors válaszidő: Különösen a csupasz (védőcső nélküli) vagy földelt csatlakozású termoelemek rendkívül gyorsan reagálnak a hőmérséklet-változásokra, ami dinamikus folyamatok felügyeleténél kritikus lehet. A kis hőtehetetlenségük miatt ideálisak olyan alkalmazásokhoz, ahol a hőmérséklet gyorsan ingadozik.

4. Viszonylag alacsony költség: A standard típusú termoelemek (pl. J, K, T, E) gyártása viszonylag olcsó, különösen más precíziós hőmérséklet-érzékelőkhöz képest, mint például az RTD-k. Ez gazdaságos megoldást kínál nagyszámú mérőpont esetén is.

5. Passzív működés: A termoelemek nem igényelnek külső tápellátást a jel generálásához, mivel a Seebeck-effektus önmagában hozza létre a feszültséget. Ez egyszerűsíti a telepítést és csökkenti a rendszer komplexitását, bár a jelfeldolgozáshoz és a kompenzációhoz természetesen szükség van elektronikára.

6. Pontosság: Bár nem érik el az RTD-k laboratóriumi pontosságát, megfelelő kalibrációval és hidegpont-kompenzációval a termoelemek ipari környezetben kiváló pontosságot biztosítanak, gyakran ±1-2 °C-on belül.

A termoelemek hátrányai és korlátai

1. Nemlinearitás: A termofeszültség és a hőmérséklet közötti összefüggés nem lineáris, ami bonyolultabb jelfeldolgozást és linearizálást igényel a pontos hőmérsékleti érték meghatározásához. Ez általában a mérőeszközökbe beépített algoritmusokkal történik, de extra számítási teljesítményt igényel.

2. Hidegpont-kompenzáció szükségessége: Ahogy már részletesen tárgyaltuk, a referencia pont hőmérsékletének folyamatos mérése és a jel korrigálása elengedhetetlen. Ennek hiánya jelentős hibákat okozhat, és a kompenzációs áramkörök vagy szoftverek további költséget és komplexitást jelentenek.

3. Alacsonyabb érzékenység és pontosság: Más érzékelőkhöz, például a termisztorokhoz vagy RTD-khez képest a termoelemek érzékenysége és abszolút pontossága általában alacsonyabb, különösen szűk hőmérsékleti tartományokban. Mikrovotos kimeneti jeleik érzékenyebbek az elektromos zajra.

4. Öregedés és drift: Magas hőmérsékleten, hosszú ideig tartó használat során a termoelem vezetőinek anyagszerkezete és kémiai összetétele megváltozhat (pl. oxidáció, diffúzió), ami a kalibráció eltolódását, azaz driftet okozhatja. Ez periodikus kalibrációt vagy cserét tesz szükségessé a pontosság fenntartásához.

5. Homogenitási problémák: A termoelem vezetékekben előforduló inhomogenitások (pl. anyaghibák, mechanikai feszültségek) parazita termofeszültségeket generálhatnak, ha ezek az inhomogén pontok hőmérsékleti gradienseknek vannak kitéve. Ez további mérési hibákhoz vezethet.

6. Környezeti érzékenység: Bár robusztusak, bizonyos típusok érzékenyek lehetnek specifikus környezeti feltételekre. Például a K típusú termoelemek redukáló légkörben, a J típusúak pedig kéntartalmú környezetben gyorsan degradálódhatnak. A nemesfém termoelemek (R, S, B) szennyeződésre érzékenyek magas hőmérsékleten.

Összefoglalva, a termoelemek a legjobb választás, ha széles hőmérsékleti tartományra, robusztusságra és gyors válaszidőre van szükség, gyakran mérsékelt költségkeret mellett. Azonban, ha rendkívüli abszolút pontosságra van szükség egy szűk tartományban, vagy ha a hidegpont-kompenzáció megoldása problémát jelent, más típusú érzékelők, mint az RTD-k vagy termisztorok, jobb alternatívát jelenthetnek.

A termoelemek széles hőmérsékleti tartományukkal, robusztusságukkal és gyors válaszidejükkel tűnnek ki, de nemlinearitásuk és a hidegpont-kompenzáció szükségessége korlátokat szabhat a legprecízebb alkalmazásokban.

Az ipartól a háztartásig: a termoelemek széleskörű felhasználási területei

A termoelemek rendkívüli sokoldalúságuknak és megbízhatóságuknak köszönhetően a modern technológia szinte minden területén megtalálhatók, ahol a hőmérséklet pontos és folyamatos mérése elengedhetetlen. Az alábbiakban bemutatjuk a legfontosabb alkalmazási területeket:

Ipari folyamatok

Az ipari termelésben a hőmérséklet-szabályozás és -felügyelet kritikus a termékminőség, az energiahatékonyság és a biztonság szempontjából. A termoelemek itt kulcsszerepet játszanak:

• Kohászat és acélgyártás: Az olvasztókemencék, hőkezelő kemencék, öntvények és hengerlősorok hőmérsékletének mérése elengedhetetlen az anyagok megfelelő tulajdonságainak biztosításához. A B, R, S és K típusú termoelemek széles körben alkalmazottak a több ezer fokos tartományban.
• Energetika: Erőművekben (szénerőművek, gázturbinák, nukleáris erőművek) a kazánok, turbinák, gőzvezetékek és hűtőrendszerek hőmérsékletének folyamatos monitorozása létfontosságú az optimális működés és a biztonság érdekében.
• Petrolkémia és olajfinomítók: A vegyi reakciók, desztillációs oszlopok, reaktorok és csővezetékek hőmérsékletének precíz szabályozása biztosítja a hatékony feldolgozást és a robbanásveszély megelőzését.
• Üveggyártás és kerámiaipar: Az olvasztókemencék, égetőkemencék és annealing kemencék hőmérsékletének pontos mérése alapvető a termékek minőségének és mechanikai tulajdonságainak biztosításához.
• Élelmiszeripar és italgyártás: A sterilizálási, pasztőrözési, főzési és hűtési folyamatok során a hőmérséklet pontos ellenőrzése garantálja a termékbiztonságot és a minőséget. A T típusú termoelemek különösen népszerűek ebben az ágazatban a nedves környezetben való stabilitásuk miatt.
• Gyógyszeripar: A gyógyszerek gyártása során a hőmérséklet-szabályozás elengedhetetlen a kémiai reakciók pontosságához és a termék sterilitásához.

Járműipar

Az autóiparban a termoelemek számos helyen felhasználásra kerülnek:

• Motorhőmérséklet: A motorblokk és az olaj hőmérsékletének mérése.
• Kipufogógáz-hőmérséklet (EGT): A kipufogógáz hőmérsékletének monitorozása kritikus az emisszió-szabályozás és a turbófeltöltők védelme szempontjából.
• Fékek és abroncsok: Versenyautókban a fékek és abroncsok hőmérsékletének mérése a teljesítmény optimalizálása érdekében.

HVAC rendszerek (fűtés, szellőzés, légkondicionálás)

Az épületek klímájának szabályozásában a termoelemek segítenek a kazánok, légkondicionálók és fűtőrendszerek hatékony működésében, biztosítva a komfortot és az energiahatékonyságot.

Kutatás és fejlesztés

A laboratóriumokban és kutatóintézetekben a termoelemek alapvető eszközök:

• Anyagvizsgálat: Fémek, kerámiák és polimerek hőállóságának, olvadáspontjának vizsgálata.
• Kémiai reakciók: Reakcióhőmérsékletek monitorozása és szabályozása.
• Kalibráció: Más hőmérséklet-érzékelők kalibrálására szolgáló referencia érzékelőként is használhatók, különösen az S és R típusok.

Háztartási alkalmazások

Bár a legtöbb fogyasztói eszközben egyszerűbb és olcsóbb szenzorokat használnak, bizonyos háztartási berendezésekben is megtalálhatók a termoelemek:

• Gázkészülékek biztonsági rendszerei: Gázsütőkben és vízmelegítőkben gyakran használnak termoelemeket a láng figyelésére. Ha a láng kialszik, a termoelem nem generál feszültséget, és egy biztonsági szelep elzárja a gázellátást, megelőzve a gázszivárgást.
• Sütők és grillrácsok: Magasabb kategóriájú sütőkben és grillekben a pontos hőmérséklet-szabályozáshoz.

A termoelemek tehát nem csupán ipari eszközök, hanem a mindennapi élet számos területén hozzájárulnak a biztonsághoz, a hatékonysághoz és a kényelemhez, gyakran anélkül, hogy tudnánk róluk.

A helyes kiválasztás és telepítés kulcsa: gyakorlati tanácsok

A termoelem kiválasztása és telepítése során számos tényezőt figyelembe kell venni a pontos és megbízható működés érdekében. A nem megfelelő típus vagy rossz telepítés jelentős mérési hibákhoz, az érzékelő gyors meghibásodásához vagy akár veszélyes helyzetekhez is vezethet.

A termoelem kiválasztásának szempontjai

1. Hőmérsékleti tartomány: Ez a legfontosabb szempont. Válasszon olyan termoelem típust, amelynek mérési tartománya lefedi az alkalmazásban várható minimális és maximális hőmérsékletet. Fontos figyelembe venni a folyamatos üzemi hőmérsékletet és a rövid ideig tartó csúcshőmérsékleteket is. Például, ha a maximális hőmérséklet 1000 °C, egy K típusú termoelem megfelelő lehet, de 1500 °C felett már R, S vagy B típusra lesz szükség.

2. Pontossági követelmények: Határozza meg, milyen pontosságra van szükség az adott alkalmazásban. Bár a termoelemek általában kevésbé pontosak, mint az RTD-k, a megfelelő típus kiválasztásával és kalibrációval ipari pontosság érhető el. A kalibrációs osztály (pl. Class 1, Class 2) szintén befolyásolja a pontosságot.

3. Környezeti feltételek:
* Kémiai környezet: A mérendő közeg (gáz, folyadék, szilárd anyag) kémiai összetétele. A korrozív gázok, savak vagy lúgok speciális védőcsöveket vagy termoelem típusokat igényelnek. Például redukáló atmoszférában a K típusú termoelemek gyorsan tönkremehetnek.
* Nyomás: Magas nyomású rendszerekben a védőcsőnek ellenállónak kell lennie a nyomásnak.
* Vibráció és mechanikai sokk: Erős vibrációnak kitett helyeken robusztusabb kialakítású, esetleg rugalmasan rögzített termoelemekre van szükség.
* Elektromos zaj: Erős elektromágneses interferencia (EMI) vagy rádiófrekvenciás interferencia (RFI) források közelében árnyékolt termoelemek és kábelek használata javasolt.

4. Válaszidő: Mennyire gyorsan kell reagálnia a termoelemnek a hőmérséklet-változásokra? A csupasz, földelt csatlakozású termoelemek a leggyorsabbak, de védőcsővel vagy szigeteléssel ellátva a válaszidő növekszik. A védőcső átmérője és anyaga is befolyásolja a hőtehetetlenséget.

5. Élettartam és költség: Mérlegelje a termoelem várható élettartamát és a cserével járó költségeket. A drágább nemesfém termoelemek (R, S, B típusok) hosszabb élettartammal és nagyobb stabilitással rendelkeznek magas hőmérsékleten, de kezdeti beruházási költségük magasabb.

Telepítési tanácsok

1. Merülési mélység: A termoelem mérőpontját elegendő mélységbe kell meríteni a mérendő közegbe, hogy a mérőpont valóban a közeg hőmérsékletét vegye fel, és ne a környezeti hőmérséklet befolyásolja azt a hőelvezetés miatt. Általános szabály, hogy a merülési mélységnek legalább tízszeresének kell lennie a védőcső átmérőjének.

2. Helyes elhelyezés: Helyezze a termoelemet olyan pontra, ahol a hőmérséklet reprezentatív a mérendő folyamatra. Kerülje a közvetlen fűtőelemek vagy hűtőfelületek közelségét, amelyek torzíthatják a mérést.

3. Védőcső és szigetelés:
* Használjon megfelelő anyagú és méretű védőcsövet a mechanikai és kémiai védelem érdekében.
* Győződjön meg róla, hogy a vezetékek megfelelő szigeteléssel rendelkeznek, különösen magas hőmérsékleten vagy elektromosan zajos környezetben. A MgO (magnézium-oxid) szigetelésű, fémköpenyes termoelemek (MI – Mineral Insulated) kiváló mechanikai szilárdságot és elektromos szigetelést biztosítanak.

4. Földelés és árnyékolás:
* A termoelemek lehetnek földelt (a mérőpont a védőcsőhöz van hegesztve) vagy földelés nélküli (a mérőpont el van szigetelve a védőcsőtől). A földelt típus gyorsabb válaszidejű, de érzékenyebb az elektromos zajra.
* Erős elektromos zaj esetén használjon árnyékolt kompenzációs kábeleket, és gondoskodjon a megfelelő földelésről a mérési pontosság megőrzése érdekében.

5. Kompenzációs kábelek: Mindig a termoelem típusához illő kompenzációs kábelt használjon, és ügyeljen a helyes polaritásra. A nem megfelelő kábel vagy a fordított polaritás súlyos mérési hibákhoz vezethet. A kompenzációs kábeleket lehetőleg rövidre kell vágni, és távol kell tartani a hőforrásoktól.

6. Csatlakozások: Minden elektromos csatlakozásnak tisztának, szorosnak és korróziómentesnek kell lennie. A rossz csatlakozások további ellenállást és parazita termofeszültségeket generálhatnak, ami pontatlanságot okoz.

A gondos kiválasztás és szakszerű telepítés kulcsfontosságú a termoelemek hosszú távú, megbízható és pontos működéséhez, minimalizálva a karbantartási igényt és a hibalehetőségeket.

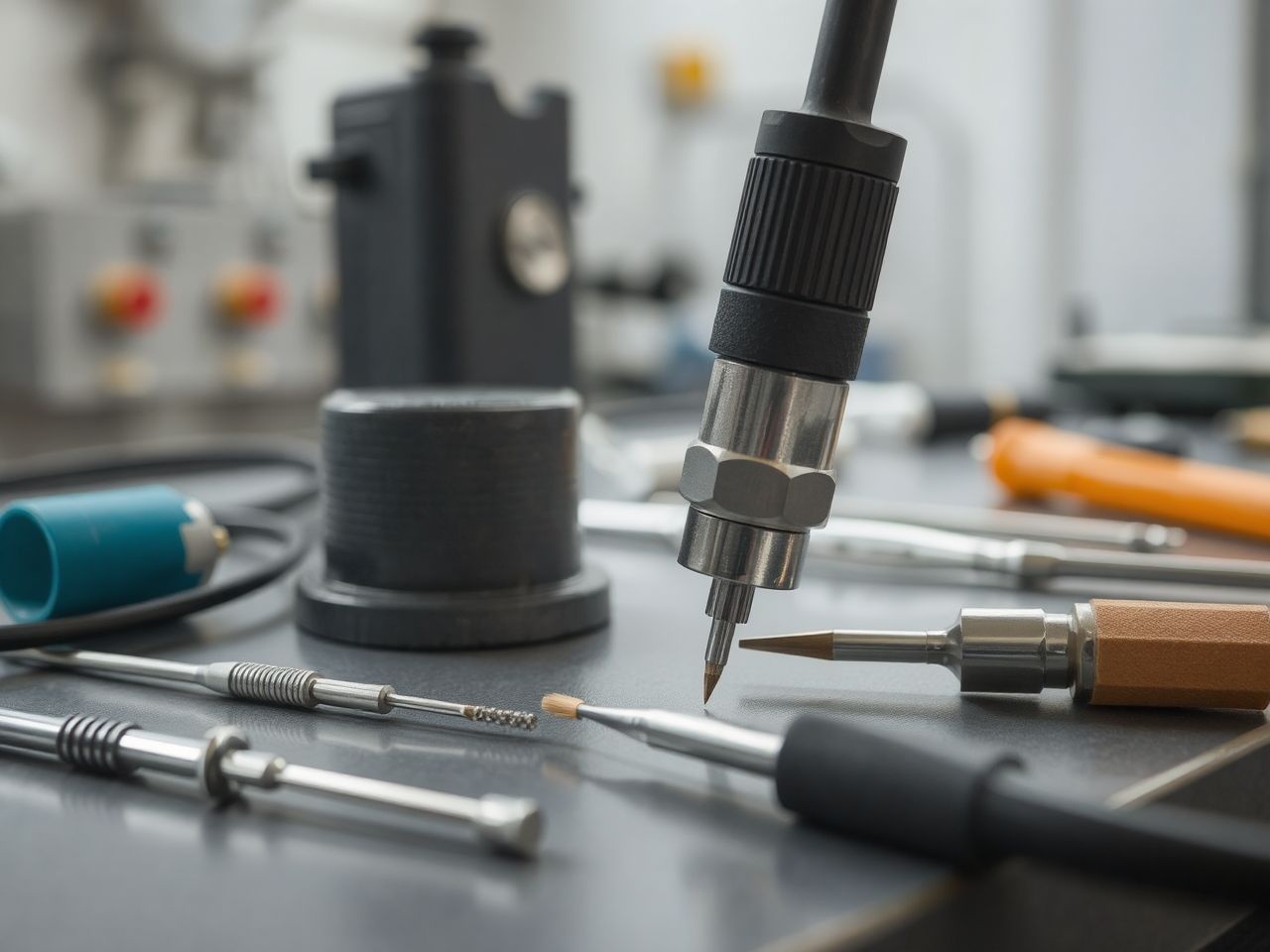

A pontosság megőrzése: kalibrálás, karbantartás és hibaelhárítás

Még a legmegbízhatóbb termoelemek is igényelnek időszakos ellenőrzést és karbantartást a pontosság és a hosszú élettartam megőrzése érdekében. A kalibrálás, a rendszeres ellenőrzés és a hibaelhárítási ismeretek elengedhetetlenek mindenki számára, aki termoelemekkel dolgozik.

Miért fontos a kalibrálás?

A kalibrálás az a folyamat, amely során egy mérőeszköz (esetünkben a termoelem) által kijelzett értéket összehasonlítják egy ismert pontosságú referencia értékkel. A kalibrálás célja a mérési pontatlanságok azonosítása és a mérőeszköz korrekciója, vagy a mért értékek helyes értékre való átszámítása. A termoelemek esetében a kalibráció különösen fontos a következő okok miatt:

• Öregedés és drift: Magas hőmérsékleten, hosszú ideig tartó használat során a termoelem vezeték anyagszerkezete megváltozhat (pl. oxidáció, szennyeződés, diffúzió), ami a termoelektromos tulajdonságok módosulásához vezet. Ez a jelenség a „drift”, ami azt jelenti, hogy az érzékelő által generált feszültség már nem felel meg a szabványos jelleggörbének, és a mért érték pontatlanná válik.
• Környezeti hatások: A mechanikai stressz, vibráció, hősokk vagy kémiai korrózió szintén befolyásolhatja a termoelem pontosságát.
• Minőségbiztosítás: Számos iparágban (pl. gyógyszeripar, élelmiszeripar) jogi és minőségbiztosítási előírások írják elő a mérőeszközök rendszeres kalibrálását.

Kalibrációs módszerek

1. Fixpontos kalibráció: Ez a legpontosabb módszer, amely során a termoelemet ismert és stabil hőmérsékletű fixpontokhoz (pl. víz olvadáspontja 0 °C, víz forráspontja 100 °C, ón olvadáspontja 231,93 °C) hasonlítják. Ezeket a fixpontokat speciális kalibrációs kemencékben vagy jégpont cellákban hozzák létre. A termoelem kimeneti feszültségét ezeken a hőmérsékleteken mérik, és összehasonlítják a szabványos értékekkel. Ez a módszer rendkívül pontos, de laboratóriumi körülményeket igényel.

2. Összehasonlító kalibráció: Ez a leggyakoribb ipari kalibrációs módszer. A kalibrálandó termoelemet egy ismert pontosságú, referenciának számító termoelemmel együtt egy stabil hőmérsékletű kalibrációs kemencébe vagy hőfürdőbe helyezik. Különböző hőmérsékleteken mindkét termoelem kimeneti feszültségét mérik, és az értékeket összehasonlítják. A referenciamérőeszköznek legalább négyszer pontosabbnak kell lennie, mint a kalibrálandó érzékelőnek.

Karbantartás

A termoelemek karbantartása viszonylag egyszerű, de fontos a rendszeres ellenőrzés:

• Szemrevételezés: Rendszeresen ellenőrizze a védőcsövet, a vezetékeket és a csatlakozásokat mechanikai sérülés, korrózió vagy elszíneződés szempontjából. A védőcső deformációja vagy repedése a termoelem meghibásodására utalhat.
• Szigetelés ellenőrzése: Magas hőmérsékleten a szigetelés degradálódhat. Az ellenállásmérés segíthet azonosítani a szigetelési hibákat, amelyek rövidzárlathoz vezethetnek.
• Csatlakozások ellenőrzése: Győződjön meg arról, hogy minden elektromos csatlakozás tiszta, szoros és korróziómentes. A laza csatlakozások megnövelhetik az ellenállást és zajt okozhatnak.
• Tisztítás: Szükség esetén tisztítsa meg a termoelem felületét a lerakódásoktól, amelyek befolyásolhatják a hőátadást és a válaszidőt.

Hibaelhárítás

Gyakori hibák és azok lehetséges okai:

• Nincs jel / nyitott áramkör:
  • Ok: Vezeték szakadás, a mérőpont szétválása, laza csatlakozás.
  • Megoldás: Ellenőrizze a vezetékek folytonosságát multiméterrel. Vizsgálja meg a csatlakozásokat.
• Rövidzárlat:
  • Ok: A két termoelem vezeték érintkezik egymással (pl. sérült szigetelés miatt), vagy a vezetékek a védőcsőhöz érnek (földelt típusnál).
  • Megoldás: Ellenőrizze a szigetelés épségét.
• Fordított polaritás:
  • Ok: A termoelem vagy a kompenzációs kábel fordítva van bekötve.
  • Megoldás: Ellenőrizze a vezetékek színkódjait és a bekötési rajzot. A mért hőmérséklet túl alacsony vagy negatív lehet.
• Pontatlan mérés / eltolódás (drift):
  • Ok: Hidegpont-kompenzáció hiba, öregedés, szennyeződés, helytelen telepítés (pl. elégtelen merülési mélység), elektromos zaj.
  • Megoldás: Ellenőrizze a hidegpont-kompenzációs szenzort és annak működését. Kalibrálja újra a termoelemet. Győződjön meg a megfelelő telepítésről és árnyékolásról.
• Ingadozó vagy zajos jel:
  • Ok: Elektromágneses interferencia, laza csatlakozások, nedvesség a szigetelésben, földelési hiba.
  • Megoldás: Használjon árnyékolt kábeleket, ellenőrizze a földelést, szigetelje a csatlakozásokat.

A rendszeres kalibrálás és karbantartás biztosítja, hogy a termoelemek hosszú távon is megbízhatóan és pontosan működjenek, elkerülve a termelési hibákat és a biztonsági kockázatokat.

Alternatív hőmérséklet-érzékelők: termoelem vs. RTD, termisztor és infravörös szenzor

Bár a termoelemek rendkívül sokoldalúak, nem ők az egyetlen megoldás a hőmérsékletmérésre. Számos más technológia is létezik, amelyeknek megvannak a maguk előnyei és hátrányai. A megfelelő érzékelő kiválasztásához fontos, hogy tisztában legyünk ezekkel a különbségekkel.

Termoelem vs. RTD (Ellenállás-hőmérő)

Az RTD (Resistance Temperature Detector), vagy ellenállás-hőmérő, egy olyan érzékelő, amelynek elektromos ellenállása a hőmérséklettel arányosan változik. A leggyakoribb RTD a Pt100, amely platinából készül, és 0 °C-on 100 ohmos ellenállással rendelkezik.

• Előnyök (RTD):
  • Magasabb pontosság: Az RTD-k általában pontosabbak, mint a termoelemek, különösen a mérsékelt hőmérsékleti tartományokban (pl. -200 °C-tól +600 °C-ig).
  • Jobb linearitás: A hőmérséklet és az ellenállás közötti összefüggés sokkal lineárisabb, mint a termoelemeknél, ami egyszerűsíti a jelfeldolgozást.
  • Jobb stabilitás: Az RTD-k hosszú távon stabilabbak, kevesebb driftet mutatnak, mint a termoelemek.
• Hátrányok (RTD):
  • Szűkebb hőmérsékleti tartomány: Az RTD-k hőmérsékleti tartománya általában korlátozottabb, mint a termoelemeké, ritkán haladja meg a 600-850 °C-ot.
  • Magasabb költség: Az RTD-k drágábbak, mint a legtöbb termoelem típus, különösen a platina alapanyaga miatt.
  • Lassabb válaszidő: Az RTD-k nagyobb hőtehetetlenséggel rendelkeznek, ami lassabb válaszidőt eredményez.
  • Külső tápellátás: Az ellenállásméréshez áramot kell átvezetni az érzékelőn, ami önmelegedést okozhat (bár ez általában minimális).
  • Robusztusság: Kevésbé robusztusak, mint a termoelemek, érzékenyebbek a vibrációra és mechanikai sokkokra.
• Mikor válasszuk: RTD-t válasszunk, ha rendkívül magas pontosságra és stabilitásra van szükség egy mérsékelt hőmérsékleti tartományban, és a költség, valamint a válaszidő nem kritikus tényező.

Termoelem vs. Termisztor

A termisztorok (Thermal Resistors) félvezető anyagokból készült ellenállás-hőmérők, amelyek ellenállása rendkívül érzékenyen változik a hőmérséklettel. Két fő típusuk van: NTC (negatív hőmérsékleti együtthatós) és PTC (pozitív hőmérsékleti együtthatós).

• Előnyök (Termisztor):
  • Rendkívül magas érzékenység: A termisztorok ellenállása jelentősen változik kis hőmérséklet-változásokra is, ami nagyon precíz mérést tesz lehetővé szűk tartományokban.
  • Gyors válaszidő: Kisméretű termisztorok rendkívül gyorsan reagálnak.
  • Alacsony költség: Általában a legolcsóbb hőmérséklet-érzékelők közé tartoznak.
• Hátrányok (Termisztor):
  • Nagyon korlátozott hőmérsékleti tartomány: A termisztorok csak szűk hőmérsékleti tartományban (általában -50 °C-tól +150 °C-ig) használhatók.
  • Rendkívül nemlineáris: Az ellenállás-hőmérséklet görbéjük erősen nemlineáris, ami bonyolult linearizálást igényel.
  • Alacsony stabilitás: Hosszú távon kevésbé stabilak, mint az RTD-k vagy a termoelemek, és érzékenyebbek a környezeti hatásokra.
  • Törékenység: Mechanikailag kevésbé robusztusak.
• Mikor válasszuk: Termisztort válasszunk, ha rendkívül érzékeny mérésre van szükség egy szűk, alacsony hőmérsékleti tartományban, és az alacsony költség prioritás.

Termoelem vs. Infravörös (Érintésmentes) Hőmérő

Az infravörös hőmérők érintésmentesen mérik a tárgyak felületi hőmérsékletét az általuk kibocsátott infravörös sugárzás detektálásával. A Stefan-Boltzmann törvény alapján a kibocsátott sugárzás energiája arányos a tárgy abszolút hőmérsékletének negyedik hatványával.

• Előnyök (Infravörös hőmérő):
  • Érintésmentes mérés: Ideális mozgó, veszélyes, nehezen hozzáférhető vagy rendkívül magas hőmérsékletű tárgyak mérésére, ahol a fizikai érintkezés lehetetlen vagy nem kívánatos.
  • Nagyon gyors válaszidő: Az optikai alapú mérés miatt rendkívül gyorsan reagálnak.
  • Nincs szennyeződés: Nem szennyezik a mérendő közeget.
• Hátrányok (Infravörös hőmérő):
  • Csak felületi hőmérséklet mérése: Nem képesek a belső hőmérséklet mérésére.
  • Emissziós tényező függőség: A mért érték nagymértékben függ a tárgy emissziós tényezőjétől, amelyet pontosan ismerni kell. Ez a tényező anyagonként, felületi minőségenként és hőmérsékletenként is változhat.
  • Környezeti tényezők: A por, gőz, füst vagy optikai akadályok torzíthatják a mérést.
  • Költség: A precíziós infravörös hőmérők drágábbak lehetnek, mint a standard termoelemek.
• Mikor válasszuk: Infravörös hőmérőt válasszunk, ha érintésmentes, gyors felületi hőmérsékletmérésre van szükség, különösen magas vagy mozgó tárgyak esetén, és az emissziós tényező pontosan meghatározható.

A választás mindig az adott alkalmazás specifikus igényeitől függ. Gyakran előfordul, hogy egyetlen projektben többféle érzékelő típust is alkalmaznak, kihasználva mindegyik előnyeit a különböző mérési pontokon.

A termoelemek jövője: innovációk és fejlődési irányok

Bár a termoelemek alapelve évszázados múltra tekint vissza, a technológia folyamatosan fejlődik, alkalmazkodva a modern ipar és kutatás egyre növekvő igényeihez. Az innovációk elsősorban a pontosság, stabilitás, miniatürizálás és új alkalmazási területek felé mutatnak.

Miniaturizálás és integrált megoldások

A modern elektronika és a mikrotechnológia fejlődésével a termoelemek mérete is csökken. A miniaturizált termoelemek rendkívül kis területeken, például mikroelektronikai eszközökben vagy orvosi implantátumokban teszik lehetővé a hőmérsékletmérést, ahol a hely korlátozott. Ezek a mikro-termoelemek rendkívül gyors válaszidővel rendelkezhetnek a kis hőtehetetlenségük miatt.

Egyre gyakoribbá válnak az integrált termoelem-megoldások, ahol a hidegpont-kompenzációs áramkörök és a jelfeldolgozó elektronika egyetlen chipbe van integrálva a termoelemmel együtt. Ez jelentősen leegyszerűsíti a telepítést, csökkenti a zajérzékenységet és növeli a pontosságot, mivel a kompenzáció közvetlenül a referencia pontnál történik. Az ilyen „okos” érzékelők közvetlenül digitális kimeneti jelet (pl. SPI, I2C) szolgáltathatnak, ami megkönnyíti az adatgyűjtést és a rendszerekbe való integrálást.

Új anyagok és gyártási technológiák

A kutatók folyamatosan keresik az új ötvözeteket és anyagkombinációkat, amelyek javíthatják a termoelemek teljesítményét. A cél a nagyobb termoelektromos teljesítmény (nagyobb Seebeck-koefficiens), a stabilabb működés magas hőmérsékleten, a jobb korrózióállóság és a szélesebb mérési tartomány elérése. A nanotechnológia és a vékonyréteg-technológiák lehetővé teszik új, speciális tulajdonságokkal rendelkező termoelem-struktúrák létrehozását, amelyek jobban ellenállnak a zord környezeti feltételeknek.

A gyártási technológiák fejlődése is hozzájárul a termoelemek minőségének javulásához. A precíziós hegesztési eljárások, a fejlettebb szigetelési technikák és az automatizált kalibrációs rendszerek biztosítják a nagyobb megbízhatóságot és a konzisztens teljesítményt.

Vezeték nélküli technológiák és IoT integráció

Az ipari IoT (Internet of Things) és a vezeték nélküli érzékelőhálózatok térnyerésével a termoelemek is egyre inkább integrálódnak ezekbe a rendszerekbe. Vezeték nélküli adó-vevő egységekkel párosítva a termoelemek képesek valós idejű hőmérsékleti adatokat továbbítani központi felügyeleti rendszereknek, csökkentve a kábelezés bonyolultságát és költségeit, különösen nagy vagy veszélyes ipari létesítményekben. Ez lehetővé teszi a prediktív karbantartást és a folyamatok optimalizálását a távolból.

Energiagyűjtés (termogenerátorok)

Bár a cikk főként a termoelemek hőmérsékletmérésben betöltött szerepére fókuszált, érdemes megemlíteni a termoelektromos generátorok (TEG) fejlődését is. Ezek az eszközök ugyanazon a Seebeck-effektuson alapulnak, de céljuk nem a hőmérséklet mérése, hanem a hőmérsékletkülönbség közvetlen elektromos energiává alakítása. A TEG-ek képesek kihasználni a hulladékhőt ipari folyamatokban, járművekben, vagy akár testmelegből is energiát termelni viselhető eszközök számára. Ez a terület hatalmas potenciállal rendelkezik a fenntartható energiatermelés és az energiahatékonyság javítása szempontjából.

A termoelemek tehát messze nem egy elavult technológia. A folyamatos kutatás és fejlesztés, az új anyagok és az intelligens integráció révén továbbra is kulcsszerepet fognak játszani a hőmérsékletmérésben és azon túl is, hozzájárulva a modern világ technológiai fejlődéséhez.
