Tekercs (elektromosság): működése, típusai és alkalmazása

Gondolt már arra, hogyan lehetséges, hogy az okostelefonja képes kommunikálni a vezeték nélküli töltővel, vagy hogyan szűrődnek ki a zavaró zajok a hálózati tápegységből? Ezen modern csodák mögött gyakran egy egyszerű, mégis zseniális passzív elektronikai alkatrész, a tekercs áll. Az elektromosság és a mágnesesség kölcsönhatásán alapuló tekercsek nélkülözhetetlen szereplői a mai elektronikai rendszereknek, az alapvető rádióktól kezdve a legmodernebb ipari berendezésekig. Mélyebben belemerülve működési elvükbe, sokféleségükbe és számtalan alkalmazási területükbe, felfedezhetjük, miért is olyan alapvető építőkövei a technológiai fejlődésnek.

Mi is az a tekercs (induktor)?

A tekercs, vagy más néven induktor, az elektronika egyik alapvető passzív alkatrésze, amely a mágneses térben tárolja az energiát. Lényegében egy vezető anyagból, jellemzően rézhuzalból készült spirál, amelyet egy tekercselési forma köré, vagy anélkül tekercselnek fel. Az elektromos áram áthaladásakor a tekercsen, az áram mágneses teret hoz létre a tekercs körül és belsejében. Ez a mágneses tér az, ami a tekercs legfontosabb tulajdonságáért, az induktivitásért felelős.

Az induktivitás a tekercs azon képessége, hogy ellenálljon az áram változásának. Ez egyfajta „elektromos tehetetlenségként” fogható fel. Amikor az áram megpróbál változni egy tekercsen keresztül, a tekercsben egy úgynevezett önindukciós feszültség keletkezik, amely a változást igyekszik gátolni. Ez a jelenség kulcsfontosságú a tekercsek működésének megértéséhez, és számos alkalmazásuk alapját képezi.

A tekercseket az áramkörökben általában az „L” betűvel jelölik, ami az induktivitásra utal. Az induktivitás mértékegysége a Henry (H), amelyet Joseph Henry amerikai tudós tiszteletére neveztek el. Gyakorlati alkalmazásokban gyakran találkozhatunk millihenry (mH) és mikrohenry (µH) nagyságrendű értékekkel, mivel az 1 Henry igen nagy induktivitást jelent.

A tekercs működésének alapelvei

A tekercs működése szorosan összefügg az elektromágnesesség alapvető törvényeivel, különösen a Faraday-féle indukciós törvénnyel és a Lenz-törvénnyel. Ezek a törvények magyarázzák meg, hogyan képes a tekercs energiát tárolni és hogyan reagál az áram változásaira.

Faraday-féle indukciós törvény

A Faraday-féle indukciós törvény kimondja, hogy egy vezető hurokban vagy tekercsben elektromotoros erő (EMF), azaz feszültség keletkezik, ha a hurkon átmenő mágneses fluxus változik. Minél gyorsabban változik a mágneses fluxus, annál nagyobb lesz az indukált feszültség. Egy tekercs esetében, amikor áram folyik rajta, mágneses tér alakul ki. Ha ez az áram változik, a mágneses tér és ezzel együtt a mágneses fluxus is változni fog a tekercsen belül, ami feszültséget indukál a tekercs meneteiben.

„A Faraday-féle indukciós törvény az elektromágnesesség egyik sarokköve, amely leírja, hogyan alakítható át a változó mágneses tér elektromos energiává, megalapozva ezzel a generátorok és a transzformátorok működését is.”

Lenz-törvény

A Lenz-törvény pontosítja a Faraday-törvényt azáltal, hogy meghatározza az indukált feszültség irányát. Kimondja, hogy az indukált áram vagy feszültség mindig olyan irányú, amely a mágneses fluxus változását, ami létrehozta, igyekszik gátolni. Ez az „ellenállás” vagy „tehetetlenség” a tekercs lényeges tulajdonsága. Ha az áram nő, a tekercs olyan feszültséget indukál, amely az áram növekedését próbálja lassítani. Ha az áram csökken, a tekercs olyan feszültséget indukál, amely az áram csökkenését igyekszik megakadályozni, fenntartva ezzel az áramlást.

Ez a jelenség magyarázza, miért nem képes az áram azonnal változni egy tekercsben. Emiatt a tekercsek „simítják” az áramot, és energiát tárolnak a mágneses terükben. A tárolt energia mennyisége az induktivitás és az áram négyzetével arányos, a következő képlet szerint: E = ½ * L * I², ahol E az energia, L az induktivitás, és I az áram.

Mágneses tér és energiatárolás

Amikor áram halad át egy tekercsen, a tekercs menetei körül és a magjában mágneses tér alakul ki. Ez a mágneses tér tárolja az energiát. Amikor az áramot kikapcsolják, a mágneses tér összeomlik, és a tárolt energiát visszaszolgáltatja az áramkörnek, gyakran egy feszültségimpulzus formájában. Ez a tulajdonság teszi a tekercseket ideálissá energiatároló és energiaátalakító alkalmazásokban, mint például a kapcsolóüzemű tápegységekben.

Az induktivitás: a kulcstulajdonság

Az induktivitás (L) a tekercs legfontosabb jellemzője, amely meghatározza, milyen mértékben képes ellenállni az áram változásának és mennyi energiát tud tárolni a mágneses terében. Az induktivitás értéke számos tényezőtől függ, amelyek mind a tekercs fizikai felépítéséhez kapcsolódnak.

Az induktivitást befolyásoló tényezők

Az induktivitás mértékét alapvetően az alábbi tényezők határozzák meg:

• Menetszám (N): Az induktivitás a menetszám négyzetével arányos. Minél több a tekercs menete, annál nagyobb az induktivitása. Ez azért van, mert több menet nagyobb mágneses fluxust eredményez ugyanazon áram mellett.
• Tekercs geometria:
  • Tekercs hossza (l): Minél hosszabb a tekercs adott menetszám mellett, annál kisebb az induktivitása, mivel a mágneses fluxus „szétterjedtebb” lesz.
  • Tekercs keresztmetszete (A): Minél nagyobb a tekercs keresztmetszete (vagyis minél nagyobb a tekercs átmérője), annál nagyobb az induktivitása, mert nagyobb területen tud koncentrálódni a mágneses fluxus.
• Mag anyaga (μr): A tekercs magjának anyaga drámaian befolyásolja az induktivitást. A relatív permeabilitás (μr) a maganyag mágneses tér koncentráló képességét írja le. A levegőnek vagy vákuumnak az μr értéke közel 1. Vas, ferrit vagy egyéb ferromágneses anyagok használatával a μr értéke sokkal nagyobb lehet, akár több ezres nagyságrendű is, ami jelentősen megnöveli az induktivitást anélkül, hogy a menetszámot drasztikusan növelni kellene.

Az induktivitás közelítő képlete egy hosszú, egyenes tekercsre (szolenoidra) a következő:

L = (μ₀ * μᵣ * N² * A) / l

Ahol:

• L = induktivitás (Henry)
• μ₀ = vákuum permeabilitása (4π x 10⁻⁷ H/m)
• μᵣ = relatív permeabilitás (maganyagtól függ)
• N = menetszám
• A = tekercs keresztmetszete (m²)
• l = tekercs hossza (m)

Önindukció és kölcsönös indukció

Megkülönböztetünk önindukciót és kölcsönös indukciót.

• Önindukció: Ez a tekercs saját áramának változása által kiváltott feszültségindukció, amely a tekercsben keletkezik. Ez a jelenség felelős a tekercs „tehetetlenségéért” és az energiatárolásért.
• Kölcsönös indukció: Két, egymáshoz közel elhelyezett tekercs esetében beszélünk kölcsönös indukcióról. Ha az egyik tekercsben változik az áram, az általa keltett mágneses tér változása a másik tekercsben is feszültséget indukál. Ez az elv a transzformátorok és az induktív csatolású rendszerek alapja, ahol az energia vezeték nélkül, mágneses tér közvetítésével vihető át.

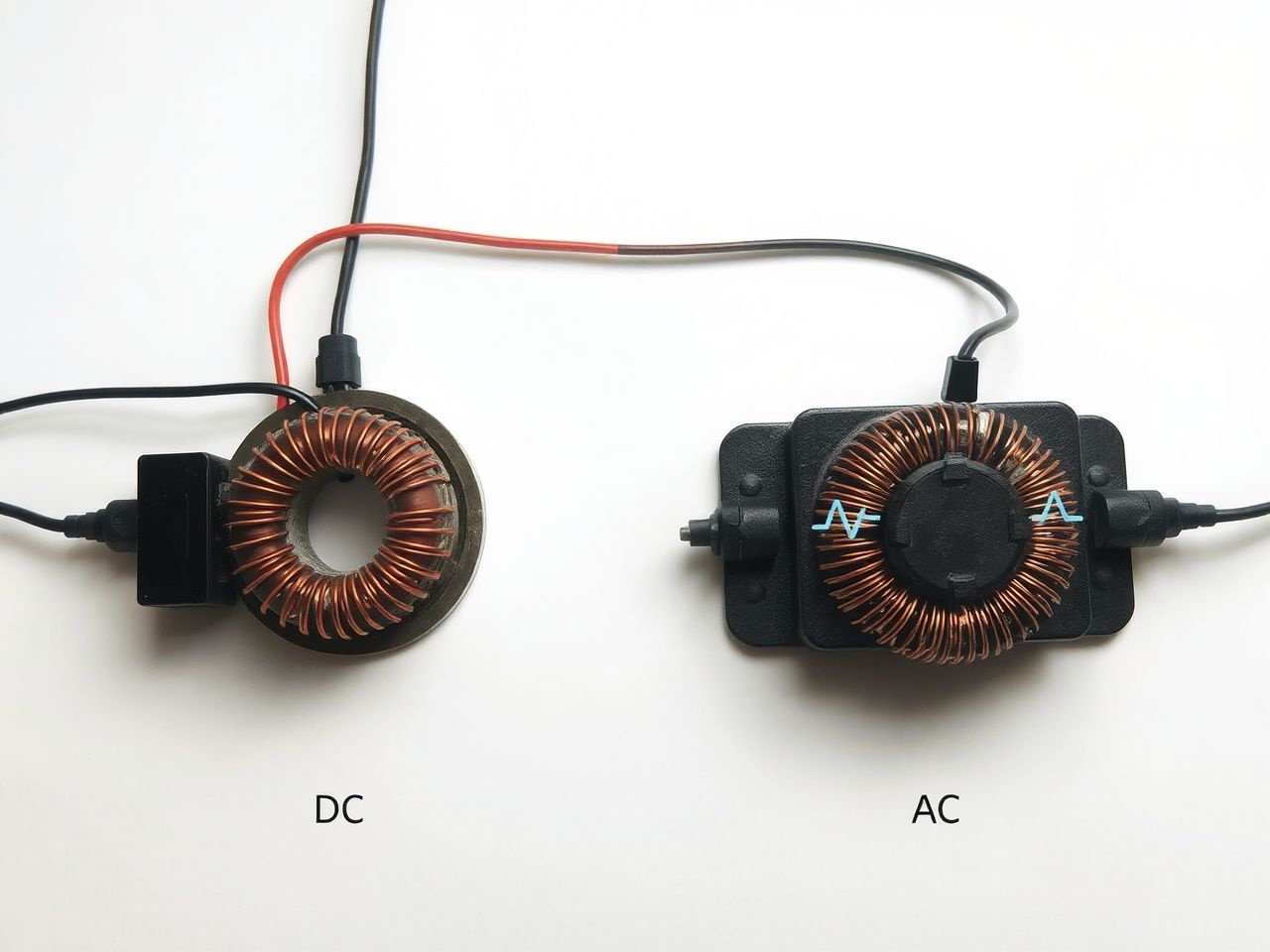

A tekercsek viselkedése egyen- és váltakozó áramú (AC/DC) áramkörökben

A tekercsek viselkedése nagymértékben eltér attól függően, hogy egyen- vagy váltakozó áramú áramkörben helyezkednek-e el. Ennek megértése alapvető fontosságú az elektronikai tervezésben.

Viselkedés egyenáramú (DC) áramkörben

Egy egyenáramú (DC) áramkörben, miután az áramkör stabilizálódott, a tekercs ideális esetben „rövidzárként” viselkedik. Ez azt jelenti, hogy miután az áram elérte a stabil értékét, és már nem változik, a tekercs induktív ellenállása megszűnik. A gyakorlatban azonban minden tekercs rendelkezik egy bizonyos egyenáramú ellenállással (DCR) a huzal anyaga miatt, így egy kis feszültségesés mindig mérhető rajta.

A bekapcsolás pillanatában, amikor az áram hirtelen nulláról egy adott értékre próbál felugrani, a tekercsben erős önindukciós feszültség keletkezik, amely ellenáll az áram növekedésének. Ezért az áram nem azonnal éri el a maximális értékét, hanem egy exponenciálisan növekvő görbe mentén, fokozatosan emelkedik. Ezt az időt állandót az időállandó (τ) jellemzi, amely egy RL (ellenállás-tekercs) körben τ = L/R. Ugyanez a jelenség játszódik le a kikapcsoláskor is: a tekercs megpróbálja fenntartani az áramot, ami gyakran egy magas feszültségimpulzust eredményezhet, ha nincs megfelelő védelem (pl. egy dióda).

Viselkedés váltakozó áramú (AC) áramkörben

A tekercsek igazi ereje és komplexitása váltakozó áramú (AC) áramkörökben mutatkozik meg. Mivel az AC áram folyamatosan változtatja az irányát és az értékét, a tekercsben folyamatosan keletkezik önindukciós feszültség. Ez az indukált feszültség ellenáll az áram változásának, és a tekercsnek van egyfajta „váltakozó áramú ellenállása”, amelyet induktív reaktanciának (X_L) nevezünk.

Az induktív reaktancia értéke függ a tekercs induktivitásától (L) és a váltakozó áram frekvenciájától (f):

X_L = 2 * π * f * L

Látható, hogy minél nagyobb a frekvencia, annál nagyobb az induktív reaktancia, és annál inkább „ellenáll” a tekercs a váltakozó áramnak. Alacsony frekvencián vagy DC-nél a reaktancia közel nulla, magas frekvencián viszont rendkívül magas lehet. Ez a frekvenciafüggő viselkedés teszi a tekercseket ideálissá szűrőáramkörökben.

Egy másik fontos jelenség az fáziseltolás. Egy ideális tekercsben a feszültség 90 fokkal megelőzi az áramot. Ez azt jelenti, hogy amikor a feszültség maximális, az áram nulla, és fordítva. Ez a fáziseltolás kritikus a rezonáns körök és a teljesítménytényező javításának szempontjából.

A tekercs valós AC viselkedését az impedancia (Z) írja le, amely magában foglalja az induktív reaktanciát és a tekercs egyenáramú ellenállását (DCR) is. Az impedancia egy komplex szám, amely a nagyságot és a fáziseltolást is megadja.

Összefoglalva, a tekercs egyenáramon rövidzárként viselkedik (kis ellenállással), míg váltakozó áramon a frekvenciával arányosan növekvő ellenállást (reaktanciát) mutat, és jelentős fáziseltolást okoz az áram és a feszültség között.

A tekercsek típusai és felépítésük

A tekercsek számos formában és méretben léteznek, tervezésüket az adott alkalmazás igényei, mint például az induktivitás értéke, az áramterhelés, a működési frekvencia és a fizikai méret határozzák meg. A különböző típusok eltérő maganyagokat és tekercselési technikákat alkalmaznak.

Légréses (levegőmagos) tekercsek

A légréses tekercsek, ahogy a nevük is sugallja, nem tartalmaznak ferromágneses magot. A vezeték általában egy nem mágneses anyagra (pl. műanyag, kerámia) van tekercselve, vagy egyszerűen önmagában tartja a formáját. Ezeknek a tekercseknek az induktivitása viszonylag alacsony, mivel a levegő relatív permeabilitása közel 1. Fő előnyük a lineáris viselkedés, ami azt jelenti, hogy az induktivitásuk nem változik az árammal, nem telítődnek, és minimálisak a mágneses veszteségeik. Ideálisak magas frekvenciás alkalmazásokhoz, mint például rádiófrekvenciás (RF) áramkörökben, oszcillátorokban és szűrőkben, ahol a jó minőségi tényező (Q-faktor) elengedhetetlen.

Vasmagos és ferromágneses magos tekercsek

A vasmagos tekercsek, vagy általánosabban ferromágneses magos tekercsek, egy ferromágneses anyagból (pl. lágyvas, szilíciumacél, nikkel-vas ötvözetek) készült magot tartalmaznak. Ezeknek az anyagoknak a relatív permeabilitása sokkal nagyobb, mint a levegőé (akár több ezerszeres is lehet), ami lehetővé teszi nagy induktivitású tekercsek létrehozását viszonylag kevés menettel. Emiatt gyakran használják őket alacsony frekvenciás alkalmazásokban, mint például tápegységekben, fojtótekercsekben és transzformátorokban.

Hátrányuk, hogy a ferromágneses anyagok telítődhetnek. Ha az áram túl nagy, a mag mágneses tere eléri a telítési pontot, ahol már nem képes több mágneses energiát tárolni, és az induktivitás drasztikusan lecsökken. Emellett a ferromágneses magok hiszterézis veszteségeket és örvényáram-veszteségeket is okozhatnak, különösen magas frekvenciákon, ami rontja a hatásfokot.

Ferritmagos tekercsek

A ferritmagos tekercsek a ferromágneses magos tekercsek speciális alcsoportja. A ferrit egy kerámia típusú ferromágneses anyag, amely vas-oxidból és más fém-oxidokból áll. A ferritmagok nagy relatív permeabilitással rendelkeznek, hasonlóan a vasmagokhoz, de sokkal kisebb az örvényáram-veszteségük magas frekvenciákon. Ezért a ferritmagos tekercsek kiválóan alkalmasak közepes és magas frekvenciás alkalmazásokra, például kapcsolóüzemű tápegységekben, RF szűrőkben, transzformátorokban és EMI/RFI zavarszűrőkben.

Toroid tekercsek

A toroid tekercsek egy gyűrű alakú magra tekercseltek. Ez a forma rendkívül hatékony, mivel a mágneses fluxus szinte teljes egészében a mag belsejében marad, minimalizálva a szórt fluxust és az elektromágneses interferenciát (EMI) a környező áramkörökkel. A toroid tekercsek jellemzően kompaktak, nagy induktivitással rendelkeznek adott mérethez képest, és alacsony az EMI kisugárzásuk. Gyakran használják őket tápegységekben, szűrőkben és RF alkalmazásokban.

Állítható (változtatható) tekercsek

Az állítható tekercsek olyan tekercsek, amelyek induktivitása mechanikusan vagy elektronikusan változtatható. Ennek elérése gyakran egy mozgatható maggal történik, amelyet a tekercs belsejébe vagy onnan kifelé lehet mozgatni, ezáltal változtatva a mágneses fluxus útvonalát és a tekercs effektív permeabilitását. Esetenként a menetszám is változtatható csapolások segítségével. Ezeket a tekercseket hangoló áramkörökben, rádiókban és oszcillátorokban alkalmazzák, ahol a frekvencia pontos beállítása szükséges.

Fojtótekercsek (Chokes)

A fojtótekercsek olyan tekercsek, amelyeket kifejezetten arra terveztek, hogy blokkolják a váltakozó áramot (különösen a magas frekvenciájú komponenseket), miközben az egyenáramot viszonylag akadálytalanul átengedik. Gyakran nagy induktivitásúak, és ferritmagot használnak az alacsony veszteség elérése érdekében. A fojtótekercseket széles körben alkalmazzák tápegységekben (ahol simítják az egyenirányított áramot), EMI/RFI szűrőkben (ahol kiszűrik a nem kívánt zajokat a tápvonalakról) és audio áramkörökben.

SMD (Surface Mount Device) tekercsek

Az SMD tekercsek a modern elektronika miniatürizálási igényeinek felelnek meg. Ezek a kis méretű, felületre szerelhető alkatrészek lehetővé teszik a kompaktabb és sűrűbben integrált áramkörök tervezését. Felépítésük változatos lehet: léteznek kerámia magos, ferrit magos vagy akár többrétegű tekercsek is, amelyek kis méretben is képesek megfelelő induktivitást biztosítani. Alkalmazásuk rendkívül széleskörű, a mobiltelefonoktól kezdve a számítógépeken át a hordozható eszközökig mindenhol megtalálhatók.

Ez a sokféleség mutatja, hogy a tekercs, bár alapvető elven működik, rendkívül sokoldalú alkatrész, amelynek optimális kiválasztása kulcsfontosságú a modern elektronikai rendszerek hatékony és megbízható működéséhez.

Főbb paraméterek és jellemzők

A tekercsek kiválasztásakor és tervezésekor számos paramétert figyelembe kell venni, amelyek mindegyike befolyásolja az alkatrész teljesítményét és az áramkörben betöltött szerepét. A legfontosabbak a következők:

Induktivitás (L)

Mint már említettük, az induktivitás (L) a tekercs azon képessége, hogy energiát tároljon mágneses térben és ellenálljon az áram változásának. Mértékegysége a Henry (H), de gyakran millihenry (mH) vagy mikrohenry (µH) értékeket használunk. Ez az elsődleges paraméter, amelyet az alkalmazás során az áramkör tervezője meghatároz.

Egyenáramú ellenállás (DCR)

Az egyenáramú ellenállás (DCR – DC Resistance) a tekercs huzalának ohmikus ellenállása. Ideális esetben egy tekercs DCR-je nulla lenne, de a valóságban a huzal hossza és vastagsága miatt mindig van valamekkora ellenállása. A DCR energiaveszteséget okoz hő formájában (P = I² * DCR), ezért minél alacsonyabb ez az érték, annál jobb a tekercs hatásfoka. Különösen fontos a nagy áramú alkalmazásokban, ahol a DCR miatti feszültségesés és hőtermelés jelentős lehet.

Jósági tényező (Q-faktor)

A jósági tényező (Q-faktor) egy dimenzió nélküli szám, amely a tekercs minőségét jellemzi. A Q-faktor az energiatárolás és az energiaveszteség arányát fejezi ki egy adott frekvencián. Egy magas Q-faktorú tekercs kevesebb energiát veszít el hő formájában, és hatékonyabban tárolja az energiát a mágneses terében. Képlete: Q = X_L / R, ahol X_L az induktív reaktancia, R pedig az effektív soros ellenállás, amely magában foglalja a DCR-t és az AC veszteségeket is (pl. örvényáram, hiszterézis). Magas Q-faktorra van szükség rezonáns áramkörökben (pl. rádiófrekvenciás hangolókban), ahol a szelektivitás és a kis veszteség kritikus.

Saját rezonanciafrekvencia (SRF)

Minden tekercs rendelkezik egy bizonyos parazita kapacitással a menetei között. Ez a parazita kapacitás és a tekercs induktivitása együtt egy párhuzamos rezonáns kört alkot. Az ezen a frekvencián bekövetkező rezonanciát saját rezonanciafrekvenciának (SRF – Self-Resonant Frequency) nevezzük. Az SRF felett a tekercs már nem induktívként, hanem kapacitívként viselkedik, és hatékonysága drasztikusan csökken. Fontos, hogy a tekercset mindig az SRF alatti frekvencián használjuk az induktív viselkedés biztosítása érdekében.

Áramterhelhetőség

Az áramterhelhetőség az a maximális egyenáram (vagy RMS váltakozó áram), amelyet a tekercs biztonságosan képes elviselni anélkül, hogy túlságosan felmelegedne és károsodna. Ezt az értéket a tekercs huzalának vastagsága és a hőelvezetési képessége határozza meg. A túl nagy áram túlmelegedést, DCR növekedést, és akár a tekercs tönkremenetelét is okozhatja.

Telítési áram

A telítési áram (Isat) különösen a ferromágneses magos tekercsekre jellemző. Ez az az áramszint, amelynél a mag mágneses telítettséget ér el, és az induktivitás drasztikusan csökken. A telítési pont felett a tekercs már nem képes hatékonyan tárolni az energiát, és elveszíti induktív tulajdonságait. Fontos, hogy a tekercset olyan áramszinten használjuk, amely jóval a telítési áram alatt marad.

Üzemi hőmérséklet

Az üzemi hőmérséklet tartomány, amelyben a tekercs megbízhatóan működik. A hőmérséklet befolyásolhatja a maganyag tulajdonságait, a huzal ellenállását és az alkatrész élettartamát. A gyártók általában megadják a maximális üzemi hőmérsékletet, amelyet nem szabad túllépni.

Ezen paraméterek gondos mérlegelése elengedhetetlen a megfelelő tekercs kiválasztásához és egy stabil, hatékony elektronikai áramkör tervezéséhez.

A tekercsek alkalmazásai az elektronikában

A tekercsek sokoldalúságuknak és egyedi tulajdonságaiknak köszönhetően számtalan területen nélkülözhetetlenek a modern elektronikában. Az alábbiakban bemutatjuk a legfontosabb alkalmazási területeiket:

Szűrők (LC szűrők)

A tekercsek egyik leggyakoribb és legfontosabb alkalmazása a szűrőáramkörökben, különösen az LC szűrőkben (induktor-kondenzátor szűrők). Mivel a tekercsek váltakozó áramú ellenállása (reaktanciája) frekvenciafüggő, képesek bizonyos frekvenciájú jeleket átengedni, másokat pedig blokkolni. Kondenzátorokkal kombinálva hatékonyan szűrhetők a nem kívánt frekvenciák.

• Mélyáteresztő szűrők (Low-Pass Filters): Ezek a szűrők átengedik az alacsony frekvenciájú jeleket, és blokkolják a magas frekvenciájúakat. Tipikus alkalmazásuk a zajszűrés tápegységekben, audio rendszerekben és vezérlő áramkörökben.
• Magasáteresztő szűrők (High-Pass Filters): Ezek fordítva működnek, a magas frekvenciájú jeleket engedik át, az alacsony frekvenciájúakat pedig blokkolják. Gyakran használják audio erősítők bemenetén a DC komponens eltávolítására.
• Sávszűrők (Band-Pass Filters): Egy adott frekvenciasávot engednek át, míg az azon kívül eső frekvenciákat elnyomják. Ideálisak rádiófrekvenciás vevőkben a kívánt csatorna kiválasztására.
• Sávzáró szűrők (Band-Stop/Notch Filters): Egy adott frekvenciasávot blokkolnak, míg az azon kívül eső frekvenciákat átengedik. Használatosak zavaró frekvenciák, például hálózati brumm kiszűrésére.

Rezonáns körök (LC rezonátorok)

A tekercsek és kondenzátorok kombinációja rezonáns köröket (LC rezonátorokat) alkot, amelyek egy meghatározott frekvencián rezonálnak. Ezen a frekvencián a tekercs induktív reaktanciája és a kondenzátor kapacitív reaktanciája kiegyenlíti egymást. A rezonáns körök alapvetőek a rádiófrekvenciás (RF) technológiában:

• Hangoló áramkörök: Rádióvevőkben és adókban használják a kívánt frekvencia kiválasztására vagy generálására.
• Oszcillátorok: Stabil frekvenciájú jeleket generálnak.
• Frekvenciaszintetizátorok: Pontos frekvenciák előállítására.

Energiatárolás és energiaátalakítás

A tekercsek képesek energiát tárolni a mágneses terükben, ami kulcsfontosságúvá teszi őket energiaátalakító rendszerekben:

• Kapcsolóüzemű tápegységek (SMPS – Switched-Mode Power Supplies): Ezek a tápegységek a tekercsek energiatároló képességét használják fel a feszültség fel- vagy lekonvertálására rendkívül hatékony módon. A tekercs váltakozva tárolja és adja le az energiát, simítva a kimeneti feszültséget.
• DC-DC konverterek (Buck, Boost, Buck-Boost): Ezek az áramkörök a tekercsek segítségével alakítják át az egyenáramú feszültséget magasabb vagy alacsonyabb szintre.
• LED meghajtók: A tekercsek segítenek stabilizálni az áramot a LED-ekben, biztosítva azok hosszú élettartamát és egyenletes fényét.

Fojtótekercsek és előtétek

A fojtótekercseket (chokes) kifejezetten arra tervezik, hogy magas induktivitással rendelkezzenek, és blokkolják a váltakozó áramot, miközben az egyenáramot átengedik. Gyakran alkalmazzák őket:

• Hálózati szűrőkben: Az elektromos hálózatból érkező zajok és zavarok kiszűrésére.
• Fénycsövek előtéteiben: Korábban a hagyományos fénycsövek indításához és az áram korlátozásához használták.
• Audio erősítőkben: A tápegység brummjának elnyomására.

Transzformátorok

A transzformátorok két vagy több tekercsből állnak, amelyek mágnesesen csatolva vannak egymással egy közös magon keresztül. A kölcsönös indukció elvén alapulnak, és lehetővé teszik az elektromos energia átvitelét egyik áramkörből a másikba, miközben a feszültséget és az áramot átalakítják. A transzformátorok alkalmazásai rendkívül széleskörűek:

• Hálózati adapterek: A hálózati feszültség csökkentése elektronikai eszközök számára.
• Impulzus transzformátorok: Digitális jelek átvitele.
• Audio transzformátorok: Impedancia illesztés és jel leválasztás.
• Hegesztő transzformátorok: Nagy áramok előállítása.

Érzékelők és aktuátorok

A tekercsek mágneses tulajdonságai miatt számos érzékelőben és aktuátorban is felhasználják őket:

• Közelítéskapcsolók: Fém tárgyak jelenlétét érzékelik a tekercs induktivitásának változása alapján.
• Fémdetektorok: Mágneses mező változásait érzékelik.
• Relék és mágnesszelepek: Elektromos áramot használnak mágneses tér létrehozására, amely mechanikus mozgást eredményez.
• Hall-effektus érzékelők: Kiegészítő tekercsekkel a mágneses mező irányát és erősségét lehet mérni.

Impedancia illesztés

A tekercsek kondenzátorokkal együtt használhatók az impedancia illesztésére, különösen rádiófrekvenciás rendszerekben. Ez biztosítja a maximális energiaátvitelt az adó és az antenna, vagy az egyes fokozatok között, minimalizálva a jelvisszaverődést és maximalizálva a hatásfokot.

Vezeték nélküli energiaátvitel

A vezeték nélküli energiaátvitel, például a mobiltelefonok induktív töltése, a tekercsek kölcsönös indukcióján alapul. Két tekercs, egy adó és egy vevő tekercs, mágneses mezőn keresztül adja át az energiát érintkezés nélkül.

Ez a széles spektrumú alkalmazási terület jól mutatja, hogy a tekercsek mennyire alapvető és nélkülözhetetlen alkatrészei a modern elektronikai világnak, a kommunikációtól az energiagazdálkodásig.

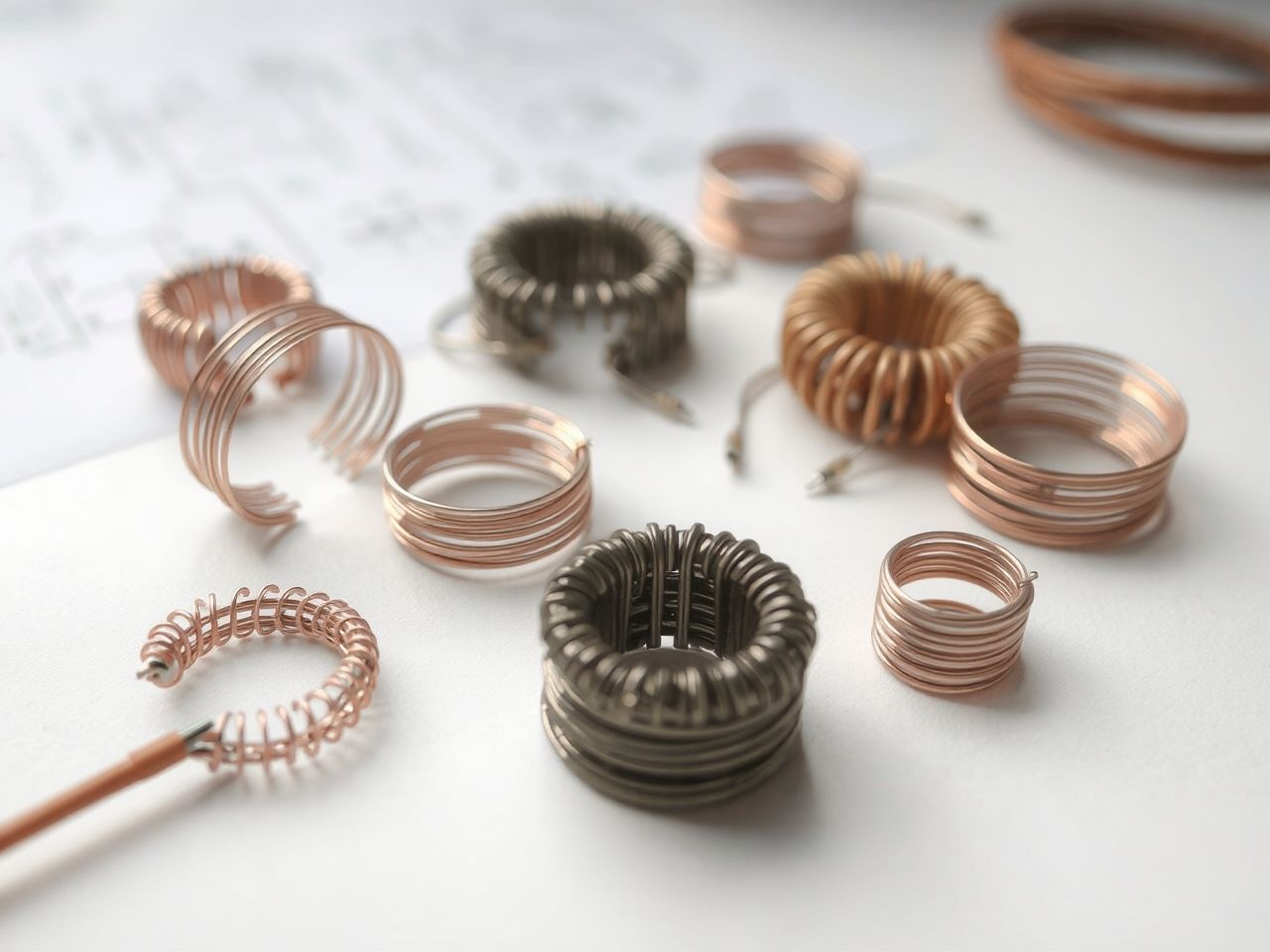

Tervezési szempontok és kihívások

A tekercsek tervezése és kiválasztása nem mindig egyszerű feladat. Számos tényezőt kell figyelembe venni az optimális teljesítmény és megbízhatóság elérése érdekében. A kihívások gyakran a valós fizikai jelenségekből és a kompromisszumos döntésekből adódnak.

Maganyag kiválasztása

A maganyag kiválasztása az egyik legkritikusabb tervezési döntés. A különböző maganyagok eltérő permeabilitással, veszteségekkel és telítési karakterisztikákkal rendelkeznek.

Maganyag típusa	Előnyök	Hátrányok	Tipikus alkalmazások
Légréses (levegő)	Lineáris, nincs telítés, alacsony veszteség (RF), magas Q-faktor	Alacsony induktivitás, nagy méret nagy induktivitáshoz	RF áramkörök, oszcillátorok, nagyfrekvenciás szűrők
Vasmag (pl. szilíciumacél)	Nagy induktivitás, olcsó	Telítés, nagy hiszterézis és örvényáram-veszteség (AC), alacsony frekvenciás korlát	Hálózati transzformátorok, alacsony frekvenciás fojtók
Ferritmag	Nagy induktivitás, alacsony örvényáram-veszteség (közepes/magas frekvencián), telítés, kompakt	Telítés, hiszterézis veszteség (de alacsonyabb, mint a vas), hőmérsékletfüggő permeabilitás	Kapcsolóüzemű tápegységek, RF transzformátorok, EMI szűrők
Porvasmag	Elosztott légrés (kevésbé telítődik), jó hőstabilitás	Alacsonyabb permeabilitás, mint a ferrit	DC-DC konverterek, kapcsolóüzemű tápegységek

A magas frekvenciás alkalmazások ferritmagot vagy légréses tekercseket igényelnek a minimális veszteség érdekében, míg az alacsony frekvenciás, nagy áramú alkalmazásokhoz gyakran vasmagos vagy porvasmagos tekercsekre van szükség, amelyek jobban ellenállnak a telítésnek.

Tekercselési technikák

A tekercselési technika jelentősen befolyásolja a tekercs teljesítményét. A menetszám, a huzalvastagság, a tekercselés módja (pl. egyrétegű, többrétegű, litz huzal) mind hatással van az induktivitásra, a DCR-re, a parazita kapacitásra és a Q-faktorra.

• Egyrétegű tekercselés: Egyszerű, alacsony parazita kapacitás, de nagy méret.
• Többrétegű tekercselés: Nagyobb induktivitás kisebb térfogatban, de nagyobb parazita kapacitás és skin-effektus.
• Litz huzal: Magas frekvencián csökkenti a skin-effektus okozta veszteségeket, mivel több vékony, szigetelt szálból áll.
• Kereszttekercselés (π-tekercselés): Csökkenti a parazita kapacitást a menetsorok között, javítva a magas frekvenciás teljesítményt.

Parazita jelenségek

A tekercsek nem ideális alkatrészek, és számos parazita jelenség befolyásolja a viselkedésüket, különösen magas frekvenciákon:

• Parazita kapacitás (Cp): A tekercs menetei között, valamint a tekercs és a mag, illetve a tekercs és a környezet között elkerülhetetlenül fellép egy kis kapacitás. Ez a parazita kapacitás korlátozza a tekercs működési frekvenciáját, és felelős a saját rezonanciafrekvencia (SRF) jelenségéért. Az SRF felett a tekercs kapacitívként viselkedik.
• Skin-effektus (bőrhatás): Magas frekvencián az áram hajlamos a vezető felületén áramolni, nem pedig egyenletesen eloszlani a keresztmetszetén. Ez csökkenti a huzal effektív keresztmetszetét, növeli az AC ellenállást és rontja a Q-faktort.
• Közelségi effektus: A szomszédos huzalok mágneses tere hatással van egymásra, tovább növelve az AC ellenállást.

Hőkezelés (Thermal management)

A tekercsekben az áram áthaladásakor a DCR és az AC veszteségek miatt hő termelődik. A megfelelő hőelvezetés kritikus a tekercs élettartama és megbízhatósága szempontjából. A túlmelegedés károsíthatja a szigetelést, megváltoztathatja a maganyag tulajdonságait, és akár a tekercs meghibásodásához is vezethet. Ezért a tekercsek tervezésekor figyelembe kell venni a maximális üzemi hőmérsékletet és a hőelvezetési lehetőségeket.

EMI/EMC (Elektromágneses interferencia/kompatibilitás)

Mivel a tekercsek mágneses teret generálnak, ők maguk is forrásai lehetnek az elektromágneses interferenciának (EMI), és érzékenyek is lehetnek a külső EMI-re. A tervezés során fontos minimalizálni a szórt mágneses fluxust (pl. toroid magok használatával vagy árnyékolással) és biztosítani az elektromágneses kompatibilitást (EMC) a környező áramkörökkel. Ez különösen fontos a zajérzékeny alkalmazásokban, mint például a rádiófrekvenciás kommunikációban.

Ezen kihívások megfelelő kezelése kulcsfontosságú a sikeres tekercstervezéshez és a modern elektronikai rendszerek optimális működéséhez.

A tekercsek jövőbeli irányai

Az elektronika folyamatos fejlődésével együtt a tekercsek technológiája is állandóan változik és fejlődik. A jövőbeli irányok elsősorban a hatékonyság növelésére, a méretcsökkentésre és az integrációra fókuszálnak, válaszolva a modern eszközök egyre növekvő igényeire.

Miniatürizálás és integrált tekercsek

A hordozható elektronikai eszközök, okostelefonok, viselhető technológiák és IoT (Internet of Things) eszközök térhódítása megköveteli az alkatrészek folyamatos miniatürizálását. A tekercsek esetében ez azt jelenti, hogy egyre kisebb méretben kell elérniük azonos vagy jobb teljesítményt. A felületre szerelhető (SMD) tekercsek már elterjedtek, de a fejlesztések az integrált tekercsek irányába mutatnak, amelyeket közvetlenül a nyomtatott áramköri lapba vagy a félvezető chipbe építenek be. Ez nagy kihívást jelent, mivel az induktivitás elérése kis térfogatban nehézkes, és a veszteségek is könnyebben jelentkeznek. Azonban az ilyen integrált megoldások kulcsfontosságúak a még kompaktabb és hatékonyabb eszközök létrehozásában.

Nagyobb hatékonyság és alacsonyabb veszteségek

Az energiahatékonyság egyre fontosabb szempont minden elektronikai rendszerben. A tekercsek esetében ez a veszteségek minimalizálását jelenti. A kutatások új maganyagokra (pl. amorf és nanokristályos ötvözetek), valamint fejlettebb tekercselési technikákra (pl. optimalizált Litz huzalok, speciális geometriák) irányulnak, amelyek csökkentik a hiszterézis, az örvényáram és a skin-effektus okozta veszteségeket, különösen magas frekvenciákon. A cél az, hogy a tekercsek minél kevesebb energiát alakítsanak át hővé, és minél többet adjanak át vagy tároljanak.

Magasabb frekvenciájú működés

A modern kommunikációs rendszerek, a vezeték nélküli töltés és a nagyfrekvenciás kapcsolóüzemű tápegységek egyre magasabb frekvenciákon működnek. Ez megköveteli a tekercsektől, hogy ezen a tartományon is megbízhatóan és hatékonyan működjenek. A kihívások közé tartozik a parazita kapacitás csökkentése, a skin-effektus kezelése és olyan maganyagok fejlesztése, amelyek minimális veszteséget mutatnak extrém magas frekvenciákon is.

Intelligens és adaptív tekercsek

A jövőben megjelenhetnek az intelligens és adaptív tekercsek, amelyek képesek a környezeti feltételekhez vagy az áramkör igényeihez igazítani az induktivitásukat. Ez történhet elektronikusan vezérelt maganyagok, MEMS (Micro-Electro-Mechanical Systems) technológia vagy más innovatív módszerek segítségével. Ezek az adaptív tekercsek optimalizálhatják az áramkör teljesítményét valós időben, például a frekvenciahangolásban vagy a teljesítménykonverzióban.

Új anyagok és gyártási technológiák

A fejlett anyagok, mint például a kompozit maganyagok, a mágneses polimerek, vagy akár a szupravezető tekercsek (bár utóbbi még távoli jövő), új lehetőségeket nyithatnak meg. Az additív gyártási technológiák (3D nyomtatás) is szerepet játszhatnak a tekercsek gyártásában, lehetővé téve komplexebb geometriák és optimalizált struktúrák létrehozását, amelyek eddig nem voltak megvalósíthatók. Ezek az innovációk hozzájárulhatnak a még jobb teljesítményű és költséghatékonyabb tekercsek fejlesztéséhez.

A tekercsek, bár alapvető elven működnek, továbbra is az elektronikai innováció élvonalában maradnak. A jövőbeli fejlesztések biztosítják, hogy ez az egyszerű, de rendkívül sokoldalú alkatrész továbbra is kulcsszerepet játsszon a technológiai fejlődésben.
