Távvezeték: felépítése, működése és környezeti hatásai

Gondolt már arra, hogy a konyhájában felkapcsolt lámpa, a laptopja vagy a mobiltelefonja töltője honnan kapja az energiát, és milyen hihetetlenül összetett úton jut el Önhöz a villamos áram?

A villamos energia útja: az erőműtől a fogyasztóig

A modern társadalom működésének alapja a megbízható energiaellátás, melynek gerincét a villamosenergia-hálózat, ezen belül is a távvezetékek alkotják. Ezek a monumentális, mégis elegáns szerkezetek láthatatlan szálakként kötik össze a nagy erőműveket a felhasználási pontokkal, biztosítva, hogy a megtermelt energia eljusson oda, ahol szükség van rá. Anélkül, hogy naponta látnánk vagy tudatosan figyelnénk rájuk, nélkülözhetetlen szereplői mindennapjainknak.

A villamos energia termelése jellemzően nagy, központosított létesítményekben történik, mint például hőerőművekben, atomerőművekben, vízerőművekben vagy nagyméretű szélerőmű-parkokban. Ezek a források gyakran távol esnek a sűrűn lakott ipari és lakossági fogyasztói területektől. A távvezetékek feladata éppen ez: a nagy mennyiségű, magasfeszültségű villamos energia hatékony és minimális veszteséggel történő szállítása a termelőktől a nagy elosztóállomásokig, ahonnan aztán alacsonyabb feszültségen, más hálózati elemeken keresztül jut el a végfelhasználókhoz.

A villamos energia útja az erőműből indul, ahol generátorok alakítják át a mechanikai energiát elektromossá. Ezt követően transzformátorok segítségével a feszültséget rendkívül magas szintre emelik – akár több százezer voltra is –, hogy minimalizálják az átviteli veszteségeket. Ezen a magas feszültségszinten halad az áram a távvezetékeken keresztül, akár több száz kilométert is megtéve. Amikor az energia megérkezik a célállomáshoz, azaz egy alállomáshoz, újabb transzformátorok lépnek működésbe, amelyek fokozatosan csökkentik a feszültséget. Először középfeszültségre, majd a lakossági és kisvállalati felhasználók számára megfelelő kisfeszültségre alakítják át, mielőtt az eljutna az otthonokba és az ipari létesítményekbe.

A távvezetékrendszer nem csupán egy egyszerű kábelhálózat, hanem egy rendkívül komplex, dinamikusan működő infrastruktúra, amely folyamatos felügyeletet, karbantartást és fejlesztést igényel. A megbízhatóság, a hatékonyság és a biztonság kulcsfontosságú szempontok tervezésénél és üzemeltetésénél egyaránt.

A távvezeték felépítése: az alapelemek részletesen

A távvezetékek, bár első pillantásra egyszerűnek tűnhetnek, valójában mérnöki precizitással megtervezett és összeállított rendszerek. Felépítésük során számos különböző elem harmonikus együttműködése biztosítja a stabil és biztonságos energiaátvitelt. Tekintsük át most részletesen ezeket az alapelemeket.

Oszlopok és tartószerkezetek: a hálózat gerince

A távvezetékek leglátványosabb részei az oszlopok vagy tartószerkezetek, amelyek a vezetékeket tartják a megfelelő magasságban a talaj felett. Ezeknek az oszlopoknak rendkívül stabilnak és ellenállónak kell lenniük, hogy kibírják a vezetékek súlyát, a jégterhelést, a szélnyomást és egyéb környezeti hatásokat.

• Anyagok: A leggyakoribb oszloptípusok anyaga az acél, a beton és ritkábban a fa.
  • Acélrácsos oszlopok: Ezek a legelterjedtebbek a nagyfeszültségű és extra nagyfeszültségű hálózatokban. Könnyűek, mégis rendkívül erősek, és modulárisan építhetők, ami egyszerűsíti a szállítást és az összeszerelést. Különböző formákban léteznek, mint például delta, macskafej vagy hordó alakú.
  • Beton oszlopok: Főleg középfeszültségű és alacsonyabb nagyfeszültségű vonalaknál használatosak. Tartósak és viszonylag kevés karbantartást igényelnek.
  • Fa oszlopok: Jellemzően kisfeszültségű és középfeszültségű hálózatokban, ritkábban kisebb nagyfeszültségű vonalakon alkalmazzák őket. Olcsóbbak, de élettartamuk rövidebb, mint az acél- vagy beton oszlopoké.
• Típusok funkció szerint: Az oszlopoknak különböző feladataik vannak a vezeték nyomvonalán.
  • Tartóoszlopok (köztes oszlopok): Ezek a leggyakoribbak, feladatuk a vezetékek felfüggesztése és távolságuk fenntartása. Viszonylag kis mechanikai terhelést viselnek.
  • Feszítőoszlopok (lehorgonyzó oszlopok): Hosszabb szakaszok végén vagy iránytöréseknél helyezkednek el. Ezek viselik a vezetékek teljes feszítőerejét, ezért masszívabb kivitelűek.
  • Sarokoszlopok: Ahol a vezeték nyomvonala irányt változtat, ott sarokoszlopokat alkalmaznak, amelyek képesek ellenállni az oldalirányú erőknek.
  • Átvezető oszlopok: Speciális esetekben, például folyók, völgyek vagy autópályák áthidalásánál rendkívül magas és robusztus átvezető oszlopokat építenek.

„A távvezeték oszlopai nem csupán acél- vagy betonmonstrumok; a mérnöki zsenialitás szimbólumai, amelyek évtizedeken át dacolnak az elemekkel, miközben láthatatlanul biztosítják modern életünk alapját.”

Vezetékek: az energia csatornái

A vezetékek a távvezetékrendszer lelke, hiszen ezeken keresztül áramlik a villamos energia. Kialakításuk során a hatékonyság, a tartósság és a biztonság a fő szempont.

• Anyagok: A leggyakrabban használt anyag az alumínium, amely jó vezetőképességgel és viszonylag alacsony súllyal rendelkezik. A nagyfeszültségű távvezetékeknél gyakran alkalmaznak acélmagos alumínium vezetékeket (ACSR – Aluminum Conductor Steel Reinforced). Ebben az esetben egy vagy több acélszál alkotja a vezeték belső magját, ami a szükséges mechanikai szilárdságot biztosítja, míg a külső alumínium réteg(ek) vezetik az áramot. Az acél nagy szakítószilárdsága lehetővé teszi, hogy a vezetékek nagyobb fesztávolságokat hidaljanak át az oszlopok között.
• Keresztmetszet: A vezeték keresztmetszete határozza meg az áramvezető képességét és a feszültségesést. Minél nagyobb az átviendő teljesítmény, annál nagyobb keresztmetszetű vezetékekre van szükség.
• Kötegelt vezetékek: A nagyon magas feszültségű (pl. 400 kV) távvezetékeknél gyakran alkalmaznak kötegelt vezetékeket, amelyek több (általában 2-4, de akár 6-8) párhuzamosan futó, egymástól távtartókkal elválasztott vezetékszálból állnak. Ez a megoldás csökkenti a koronaeffektust (lásd később), ezáltal a veszteségeket és a rádiózavarokat, valamint növeli az átviteli kapacitást és a hűtést.

Szigetelők: a biztonság garanciái

A szigetelők feladata, hogy megakadályozzák a villamos áram átjutását a vezetékekről az oszlopokra, illetve onnan a földre. Ez létfontosságú a biztonság és a rendszer megfelelő működése szempontjából.

• Anyagok: Hagyományosan porcelán vagy üveg szigetelőket használnak. Az utóbbi időben egyre elterjedtebbek a kompozit szigetelők, amelyek üvegszálas rudat és szilikon gumiból készült külső burkolatot kombinálnak.
  • Porcelán szigetelők: Kiváló dielektromos tulajdonságokkal rendelkeznek, ellenállnak az időjárás viszontagságainak.
  • Üveg szigetelők: Hasonlóan jó tulajdonságokkal bírnak, előnyük, hogy sérülés esetén könnyen észrevehetően törnek, ami segíti a hibakeresést.
  • Kompozit szigetelők: Könnyebbek, rugalmasabbak, és jobb szennyeződés-ellenállással rendelkeznek, ami csökkenti a felületi átvezetések kockázatát nedves, szennyezett környezetben.
• Típusok: A szigetelőket láncba rendezve függesztik fel (függőleges szigetelőlánc) vagy feszítik ki (feszítő szigetelőlánc), a vezetékek típusától és az oszlop feladatától függően. A láncban lévő szigetelőelemek száma a feszültségszinttől függ: minél nagyobb a feszültség, annál több szigetelőre van szükség.

Földelő vezetékek és villámvédelem

A legtöbb nagyfeszültségű távvezeték oszlopának tetején egy vagy több vékonyabb földelő vezeték húzódik. Ennek elsődleges feladata a villámvédelem. Ha villám csap az oszlopba vagy a vezetékek közelébe, a földelő vezeték levezeti az áramot a földbe, megvédve ezzel a fő vezetékeket és a hálózati berendezéseket a túlfeszültségtől. Emellett a földelő vezetékeket gyakran használják optikai szálas kábelek (OPGW – Optical Ground Wire) beépítésére is, amelyek a hálózat kommunikációs gerincét biztosítják.

Tartozékok és szerelvények

A távvezetékek számos kisebb, de annál fontosabb tartozékot és szerelvényt is magukban foglalnak:

• Rezgéscsillapítók: A vezetékek szél hatására hajlamosak rezonálni és lengeni. A rezgéscsillapítók (pl. Stockbridge csillapítók) elnyelik ezeket a rezgéseket, megakadályozva a vezetékek anyagfáradását és törését.
• Távtartók: Kötegelt vezetékek esetén a távtartók biztosítják a vezetékszálak közödeti távolságát, megakadályozva azok összeütközését és a koronaeffektus növekedését.
• Jelzőgömbök: Főleg alacsonyan szálló repülőgépek, helikopterek vagy mezőgazdasági gépek útvonalán, repülőterek közelében helyeznek el jól látható, általában piros-fehér vagy narancssárga jelzőgömböket a vezetékeken, hogy felhívják rájuk a figyelmet.
• Feszítőbilincsek és felfüggesztő bilincsek: Ezek rögzítik a vezetékeket a szigetelőláncokhoz, illetve az oszlopokhoz.

Ez a komplex felépítés teszi lehetővé, hogy a távvezetékek megbízhatóan és biztonságosan szolgálják az energiaátvitelt, ellenállva az időjárás és a környezet kihívásainak.

A távvezetékek működése és a villamos energia átvitelének fizikája

A távvezetékek működésének megértéséhez elengedhetetlen a villamos energia átvitelének alapvető fizikai elveinek ismerete. A kulcsfogalom a magasfeszültségű átvitel, amely lehetővé teszi a nagy távolságokra történő, gazdaságos energiaszállítást.

Miért magas a feszültség? A veszteségek minimalizálása

A villamos energia átvitele során elkerülhetetlenül fellépnek veszteségek, amelyek a vezetékek ellenállásából adódnak (Joule-hő). Ennek mértékét az alábbi képlet írja le: $P_{veszteség} = I^2 \cdot R$, ahol $I$ az áramerősség, $R$ pedig a vezeték ellenállása. A továbbított teljesítmény ($P$) pedig $P = U \cdot I \cdot \cos\phi$, ahol $U$ a feszültség, $I$ az áramerősség, $\cos\phi$ pedig a teljesítménytényező. Ebből látható, hogy adott teljesítmény átviteléhez, ha a feszültséget ($U$) növeljük, az áramerősség ($I$) arányosan csökken.

Mivel a veszteség az áramerősség négyzetével arányos, az áramerősség csökkentése rendkívül hatékony módja a veszteségek minimalizálásának. Ezért emelik fel a villamos energia feszültségét transzformátorokkal az erőművekben akár 120 kV, 220 kV, 400 kV, sőt extrém esetekben 750 kV vagy még magasabb szintre. Ezzel a módszerrel a veszteségek minimálisra csökkennek, és a drága energiát nagy távolságokra is gazdaságosan lehet szállítani.

„A magasfeszültségű átvitel nem luxus, hanem a fizika diktálta szükségszerűség. Az áramerősség csökkentésével drámaian mérsékelhetők az átviteli veszteségek, így az energia eljuthat a legmesszebbi fogyasztókhoz is.”

Váltakozó áramú (AC) és egyenáramú (DC) átvitel

A legtöbb távvezeték-hálózat váltakozó áramú (AC) rendszert használ. Ennek oka elsősorban a transzformátorok egyszerűsége és hatékonysága, amelyek lehetővé teszik a feszültség könnyű fel- és letranszformálását. Az AC-rendszerek azonban rendelkeznek bizonyos hátrányokkal, mint például a reaktív teljesítmény (meddő teljesítmény) jelenléte, ami további veszteségeket okozhat, és a fázisjavítás szükségessége.

Az utóbbi évtizedekben egyre nagyobb szerepet kap a nagyfeszültségű egyenáramú (HVDC – High-Voltage Direct Current) átvitel, különösen hosszú távú, nagy teljesítményű átviteleknél vagy aszinkron hálózatok összekötésénél (pl. különböző országok hálózatai között, vagy tenger alatti kábelek esetén). A HVDC előnyei:

• Kisebb átviteli veszteségek: Nincs reaktív teljesítmény, nincs koronaeffektusból származó veszteség.
• Kisebb költségű vezetékek: Kevesebb vezetékre van szükség (általában két pólus, szemben az AC három fázisával).
• Aszinkron hálózatok összekötése: Lehetővé teszi különböző frekvenciájú vagy fázisú hálózatok összekapcsolását.
• Kisebb környezeti hatás: Kisebb elektromos és mágneses teret generál.

Hátránya azonban a drágább és bonyolultabb átalakító állomások (konverterállomások) szükségessége a váltakozó és egyenáram közötti átalakításhoz.

Feszültségszintek és hálózati hierarchia

A villamosenergia-hálózat egy hierarchikus rendszer, amely különböző feszültségszinteket alkalmaz az energiahatékony szállítás és elosztás érdekében:

• Extra nagyfeszültség (EHV, >400 kV): A legnagyobb teljesítményű, leghosszabb távolságú átviteli vonalak, amelyek az erőműveket a regionális központokkal kötik össze. Magyarországon a 400 kV-os hálózat tartozik ide.
• Nagyfeszültség (HV, 120-400 kV): A nemzeti gerinchálózat része, összeköti a nagyfogyasztókat és az alregionális központokat. Magyarországon a 120 kV és 220 kV-os hálózat.
• Középfeszültség (MV, 1-35 kV): Regionális elosztóhálózat, ellátja a városokat, kisebb ipari fogyasztókat.
• Kisfeszültség (LV, <1 kV): Helyi elosztóhálózat, eljuttatja az energiát a lakossági és kisvállalati fogyasztókhoz (pl. 230/400 V).

A koronaeffektus: csendes energiavámpír

A koronaeffektus egy olyan jelenség, amely magasfeszültségű vezetékek körül, nagy elektromos térerősség esetén lép fel. Amikor a vezeték felületén az elektromos térerősség meghalad egy bizonyos kritikus értéket, a környező levegő ionizálódik. Ez a jelenség látható fénykisüléssel (kékes glória), hallható zajjal (sistergés, zúgás) és rádiózavarokkal jár, emellett pedig energiaveszteséget is okoz. Különösen párás, esős vagy ködös időben intenzívebb. A kötegelt vezetékek alkalmazásával – amelyek elosztják az elektromos teret több vezeték között – hatékonyan csökkenthető a koronaeffektus intenzitása és az ebből eredő veszteség.

Reaktív teljesítmény és meddő teljesítmény

Váltakozó áramú rendszerekben a hatásos teljesítmény (ami valóban munkát végez) mellett megjelenik a meddő teljesítmény (reaktív teljesítmény) is. Ez az energia a hálózatban lévő induktív (pl. motorok, transzformátorok) és kapacitív (pl. kondenzátorok, hosszú távvezetékek) elemek között ingadozik, és bár nem végez hasznos munkát, terheli a hálózatot és veszteségeket okoz. A távvezetékeknek jelentős kapacitív és induktív jellemzőik vannak, ezért a hálózati stabilitás fenntartásához és a veszteségek minimalizálásához elengedhetetlen a meddő teljesítmény gondos szabályozása (pl. kondenzátor telepek, reaktorok, FACTS – Flexible AC Transmission Systems alkalmazásával).

A távvezetékek működésének megértése rávilágít arra a komplexitásra és a precíz mérnöki munkára, amely a modern energiaellátó rendszer mögött áll. A fizikai törvényszerűségek figyelembevételével és a technológiai innovációkkal igyekszik az emberiség a lehető legbiztonságosabban és leghatékonyabban eljuttatni az energiát mindenkihez.

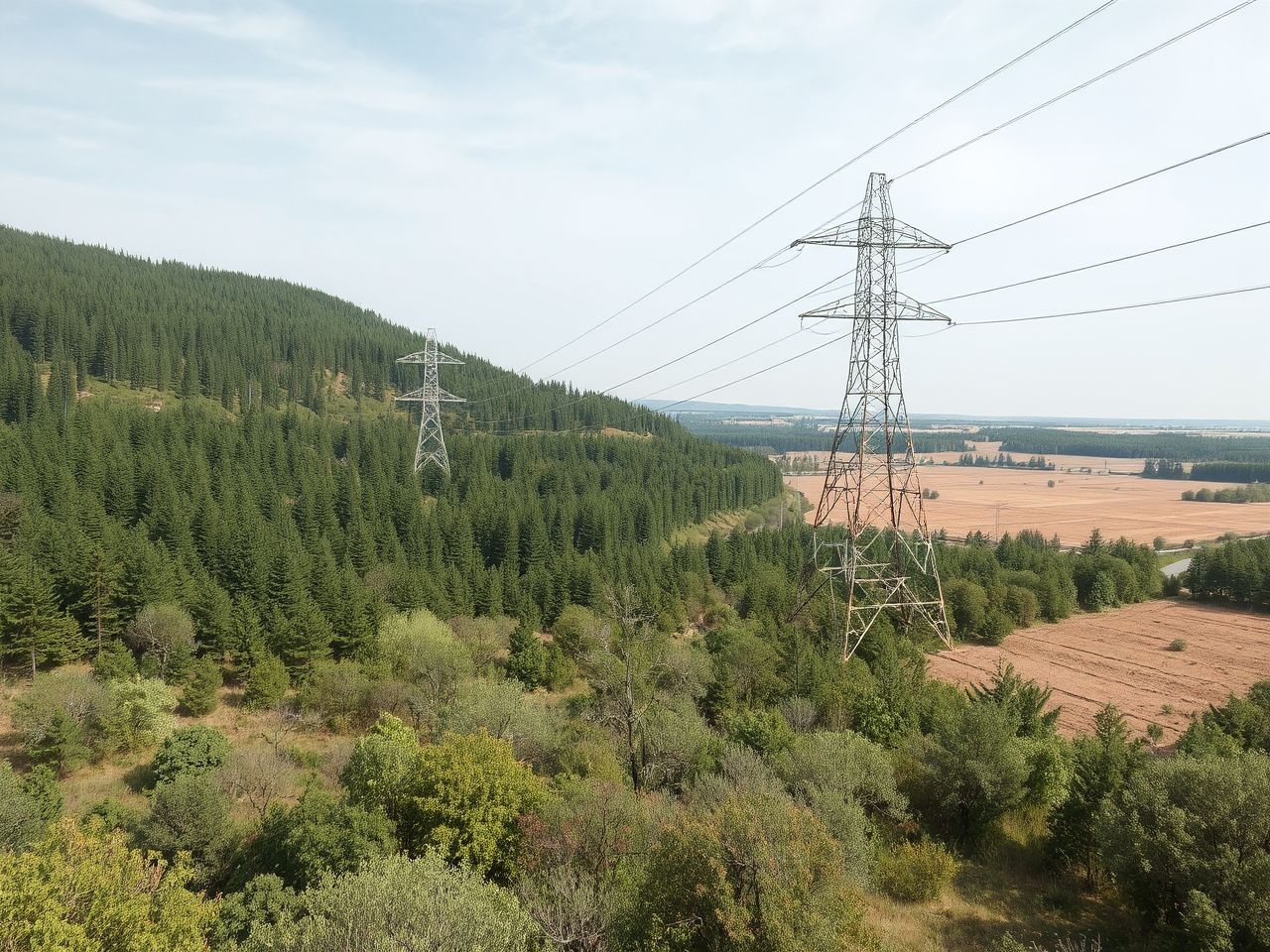

A távvezetékek környezeti hatásai: komplex kihívások és fenntartható megoldások

A távvezetékek létfontosságúak a modern társadalom számára, de jelenlétük elkerülhetetlenül hatással van a környezetre. Ezek a hatások sokrétűek, és a vizuális szennyezéstől az ökológiai következményekig terjednek. A fenntartható energiagazdálkodás megköveteli, hogy alaposan megvizsgáljuk és mérsékeljük ezeket a hatásokat.

Vizuális szennyezés és tájképi beavatkozás

A távvezetékek és az oszlopok monumentális méretük miatt jelentősen befolyásolják a tájkép esztétikáját. Különösen érzékeny területeken, mint például természetvédelmi parkokban, hegyvidéki tájakon vagy kulturális örökségi helyszínek közelében, a vizuális hatás komoly aggodalmakat vet fel. A tájképi illeszkedés javítása érdekében igyekeznek a nyomvonalat a természetes terepviszonyokhoz igazítani, erdősávok takarásában vezetni, vagy ahol lehetséges, meglévő infrastrukturális folyosókat (pl. autópályák, vasutak mentén) használni. Egyes esetekben, különösen urbanizált területeken, a földkábelezés jelenthet alternatívát, bár ez jelentősen drágább és bonyolultabb megoldás.

Elektromos és mágneses terek (EMF): egészségügyi aggodalmak

A távvezetékek körül elektromos és mágneses terek (EMF) keletkeznek. Az elektromos tér a feszültségből, a mágneses tér pedig az áramló áramból származik. Ezek a terek a távvezetékektől távolodva erősségükben gyorsan csökkennek.

• Fizikai alapok: Az elektromos tér a vezetékek feszültsége miatt jön létre, és még akkor is jelen van, ha nem folyik áram. A mágneses tér az áramlás hatására keletkezik, és csak akkor van jelen, ha áram folyik a vezetékben. Mindkettő váltakozó, azaz az áramerősséggel és feszültséggel együtt változik a frekvencia (Magyarországon 50 Hz).
• Egészségügyi aggodalmak: Az EMF-ek lehetséges egészségügyi hatásai régóta vita tárgyát képezik. Számos kutatás vizsgálta a távvezetékek közelében élők rákos megbetegedéseinek (különösen a gyermekkori leukémia) kockázatát, valamint egyéb egészségügyi problémákat (pl. alvászavarok, fejfájás). Az Egészségügyi Világszervezet (WHO) és más nemzetközi szervezetek átfogó vizsgálatokat végeztek. Jelenlegi álláspontjuk szerint a nagyon alacsony frekvenciájú (ELF) mágneses terek és a gyermekkori leukémia közötti statisztikai összefüggésről vannak bizonyítékok, de az ok-okozati kapcsolatot nem sikerült egyértelműen igazolni, és más betegségekkel való összefüggést sem találtak. Az elektromos terek esetében sem igazolt a hosszú távú egészségkárosító hatás.
• Határértékek és szabályozások: Számos ország, köztük Magyarország is, határértékeket állapított meg az EMF-expozícióra vonatkozóan, amelyek a tudományos konszenzuson és a „megelőző óvatosság elvén” alapulnak. Ezek a határértékek biztosítják, hogy az emberek ne legyenek kitéve olyan szintű tereknek, amelyekről ismert, hogy azonnali vagy rövid távú biológiai hatásokat okoznak.

Zajszennyezés

A távvezetékek, különösen nedves, párás időben, a koronaeffektus következtében hallható zajt (sistergés, zúgás) bocsáthatnak ki. Ez a zajszint általában alacsony, de lakott területek közelében zavaró lehet, különösen éjszaka. A kötegelt vezetékek alkalmazása és a vezetékek felületének simaságának biztosítása segíthet a zajszint csökkentésében.

Ökológiai hatások

A távvezetékek nyomvonalának kialakítása és fenntartása jelentős ökológiai következményekkel járhat:

• Élőhelyfragmentáció: A nyomvonalak vágásai feldarabolhatják az élőhelyeket, elválasztva az állatpopulációkat, ami csökkentheti a biológiai sokféleséget.
• Növényzetirtás: A vezetékek alatti és körüli sávban a biztonságos távolság fenntartása és az áramütés elkerülése érdekében rendszeresen irtják a magasra növő növényzetet. Ez megváltoztatja az eredeti ökoszisztémát, és gyakran pionír fajok elterjedését segíti elő. A felelős erdőgazdálkodás és a biodiverzitást támogató vágási technikák alkalmazása segíthet a negatív hatások mérséklésében.
• Madárpusztulás: A távvezetékek komoly veszélyt jelentenek a madarakra. Két fő probléma van:
  • Ütközések: Különösen rossz látási viszonyok között (köd, éjszaka) vagy gyorsan repülő madarak (pl. ragadozó madarak) ütközhetnek a vezetékekkel.
  • Áramütések: Különösen a nagyfeszültségű oszlopokon, ahol a madarak egyszerre érinthetik meg a feszültség alatt álló vezetéket és egy földelt oszloprészt vagy két fázisvezetéket. Ez a nagyobb testű madarakra (pl. gólyák, sasok) különösen veszélyes.

  A madárpusztulás csökkentése érdekében számos intézkedést tesznek: madárbarát oszlopkialakítások (pl. szigetelők kiterjesztése, ülőrudak elhelyezése a veszélyes pontokon kívül), vezetékek szigetelése a kritikus szakaszokon, és madárriasztó eszközök (jól látható spirálok, gömbök) felszerelése a vezetékekre.

„A zöld energia jövője nem csak a termelésről szól, hanem arról is, hogy az átviteli infrastruktúra miként illeszkedik a környezetbe, minimalizálva az ökológiai lábnyomot és védve a természetet.”

Klímaváltozási hatások és fenntarthatóság

A távvezetékek szerepe a klímaváltozás elleni küzdelemben kettős:

• A dekarbonizáció eszköze: A távvezetékek elengedhetetlenek a megújuló energiaforrások (szél, nap) integrálásához a hálózatba. Mivel ezek a források gyakran távol esnek a fogyasztói központoktól, és változékonyan termelnek, erős és rugalmas átviteli hálózatra van szükség az energia elszállításához és a rendszer stabilitásának fenntartásához. A hálózat fejlesztése így közvetlenül hozzájárul a fosszilis tüzelőanyagoktól való függőség csökkentéséhez.
• Ellenállóképesség extrém időjárással szemben: A klímaváltozás gyakoriságát és intenzitását növeli az extrém időjárási eseményeknek, mint például viharok, jégverés, hóviharok, hőhullámok. Ezek károsíthatják a távvezetékeket, áramkimaradásokat okozva. A jövőbeli hálózatokat úgy kell megtervezni és megerősíteni, hogy ellenálljanak ezeknek a kihívásoknak, például robusztusabb oszlopokkal, jégmentesítő rendszerekkel vagy intelligens hálózati megoldásokkal, amelyek gyorsan azonosítják és elszigetelik a hibákat.

A távvezetékek környezeti hatásainak kezelése komplex feladat, amely folyamatos kutatást, fejlesztést és a különböző érdekek összehangolását igényli. A modern mérnöki megoldások és a környezettudatos tervezés azonban lehetővé teszi, hogy az energiaátviteli infrastruktúra a lehető legkisebb terhelést jelentse bolygónk számára.

A távvezetékek tervezése, építése és karbantartása: a hálózat életciklusa

Egy távvezeték megépítése és hosszú távú üzemeltetése rendkívül összetett folyamat, amely több évnyi tervezést, precíz kivitelezést és folyamatos karbantartást igényel. Ez a szakasz bemutatja a távvezeték-hálózat életciklusának főbb lépéseit.

Tervezési fázisok: az ötlettől a megvalósításig

A távvezeték-projekt a tervezéssel kezdődik, amely több lépcsőből áll:

1. Szükségletfelmérés és előzetes tanulmányok: Az első lépés annak meghatározása, hogy hol van szükség új vagy megerősített átviteli kapacitásra. Ez magában foglalja a jövőbeli energiafogyasztás előrejelzését, a megújuló energiaforrások integrálásának lehetőségeit és a hálózati szűk keresztmetszetek azonosítását.
2. Nyomvonalválasztás és környezetvédelmi hatástanulmány: Ez az egyik legkritikusabb szakasz. A nyomvonal kijelölése során figyelembe veszik a terepviszonyokat, a lakott területeket, a természetvédelmi területeket, a kulturális örökségi helyszíneket, az erdőket, a folyókat és az egyéb infrastruktúrát. Cél a legoptimálisabb útvonal megtalálása, amely minimalizálja a környezeti és társadalmi hatásokat, miközben műszakilag és gazdaságilag is megvalósítható. A környezetvédelmi hatástanulmány részletesen elemzi a tervezett vezeték környezetre gyakorolt összes lehetséges hatását, és javaslatokat tesz a káros hatások mérséklésére.
3. Műszaki tervezés: A kiválasztott nyomvonal alapján a mérnökök részletes terveket készítenek. Ez magában foglalja az oszloptípusok, a vezetékek keresztmetszetének, a szigetelők és egyéb szerelvények kiválasztását, a fesztávolságok meghatározását, az oszlopok pontos helyét és a szükséges alapozási munkákat. A tervezés során figyelembe veszik az éghajlati viszonyokat (szélterhelés, jégterhelés), a talajviszonyokat és a helyi szabályozásokat.
4. Engedélyezési eljárások: A tervek elkészítése után hosszas engedélyezési folyamat kezdődik, amely számos hatóság (pl. építési, környezetvédelmi, erdészeti, vízügyi) bevonásával zajlik. A közmeghallgatások és a társadalmi párbeszéd is része ennek a fázisnak, hogy a helyi lakosság és az érdekelt felek véleményét is figyelembe vegyék.

Építési folyamatok: a tervek valósággá válnak

Az engedélyek megszerzése után megkezdődhet az építkezés:

1. Alapozás: Az oszlopok stabilitásához elengedhetetlen a megfelelő alapozás. Ez a talajviszonyoktól függően lehet egyszerű földalap, cölöpalapozás vagy más speciális megoldás.
2. Oszlopállítás: Az oszlopokat általában darabokban szállítják a helyszínre, majd ott szerelik össze és daruval állítják fel. Az acélrácsos oszlopok esetében a rácsszerkezetet először a földön rakják össze, majd a kész oszlopot emelik a helyére.
3. Vezetékfeszítés: Ez az egyik leglátványosabb és legprecízebb fázis. A vezetékeket speciális gépek (vontató- és fékezőgépek) segítségével feszítik ki az oszlopok között. Fontos a megfelelő feszesség beállítása, figyelembe véve a hőmérséklet-ingadozást és a vezetékek hőtágulását/összehúzódását. A vezetékeket először vezetőkötelekkel húzzák be, majd ezeket cserélik ki a tényleges energiaátviteli vezetékekre.
4. Szerelvényezés és befejezés: A vezetékek rögzítése a szigetelőláncokkal, a rezgéscsillapítók és egyéb tartozékok felszerelése, majd a nyomvonal rendbetétele.

Karbantartás: a folyamatos működés záloga

A távvezetékek hosszú élettartamának és megbízható működésének kulcsa a rendszeres és hatékony karbantartás. Ez magában foglalja:

• Rendszeres ellenőrzések:
  • Légi ellenőrzések: Helikopterek vagy drónok segítségével rendszeresen átvizsgálják a vezetékeket és az oszlopokat, keresve a sérüléseket, korróziót, szigetelőhibákat vagy a növényzet túlnövését.
  • Földi ellenőrzések: Gyalogosan vagy járművel történő részletesebb vizsgálatok, különösen a kritikus pontokon.
  • Termográfiai vizsgálatok: Hőkamerákkal ellenőrzik a csatlakozásokat és a vezetékeket a túlmelegedés jelei után kutatva, ami kontakthibára utalhat.
• Növényzetkezelés: A vezetékek alatti és körüli növényzet rendszeres metszése vagy irtása létfontosságú az áramütés, a rövidzárlat és a tűzveszély elkerülése érdekében.
• Javítások és felújítások: A sérült oszloprészek, vezetékek vagy szigetelők cseréje, korrózióvédelem megújítása. A vezetékek tisztítása és a szigetelők cseréje is gyakori karbantartási feladat.
• Drónok és robotok szerepe: A modern technológia, különösen a drónok, forradalmasítják a távvezetékek ellenőrzését és karbantartását. Képesek gyorsan és biztonságosan felmérni a nehezen hozzáférhető területeket, nagy felbontású képeket és termográfiai adatokat gyűjteni, minimalizálva az emberi beavatkozás kockázatát és költségeit.

Jogszabályi háttér és szabványok

A távvezetékek tervezését, építését és üzemeltetését szigorú nemzeti és nemzetközi jogszabályok és szabványok szabályozzák. Ezek biztosítják a biztonságot, a megbízhatóságot, a környezetvédelmet és az egészségügyi előírások betartását. Magyarországon az energetikai törvények, rendeletek, valamint a vonatkozó műszaki szabványok (pl. MSZ EN) írják elő a követelményeket.

Ez a gondos és átfogó megközelítés garantálja, hogy a távvezetékek évtizedeken át megbízhatóan szolgálják az energiaátvitelt, ellenállva az idő próbájának és a környezeti kihívásoknak.

Jövőbeli trendek és innovációk a távvezeték-hálózatokban: az okos energiagazdálkodás felé

A villamosenergia-szektor dinamikus változásokon megy keresztül, melyeket a klímaváltozás elleni küzdelem, a megújuló energiaforrások térnyerése, a decentralizált termelés és a digitalizáció hajt. Ezek a trendek jelentős hatással vannak a távvezeték-hálózatok fejlődésére is, új kihívásokat és innovatív megoldásokat hozva magukkal.

Okos hálózatok (Smart Grids): a digitális forradalom

Az okos hálózatok (Smart Grids) képviselik az energiaátvitel jövőjét. Ezek olyan villamosenergia-hálózatok, amelyek digitális kommunikációs technológiákat, érzékelőket és számítógépes vezérlést integrálnak a hagyományos infrastruktúrába. Céljuk a hálózat hatékonyságának, megbízhatóságának és rugalmasságának növelése.

Az okos hálózatok főbb jellemzői:

• Kétirányú energiaáramlás: A hagyományos hálózatokkal ellentétben, ahol az energia egyirányúan áramlik (erőműtől a fogyasztóig), az okos hálózatok képesek kezelni a kétirányú áramlást. Ez kulcsfontosságú a háztartási napelemekből vagy más decentralizált megújuló forrásokból származó energia befogadásához.
• Valós idejű adatok és felügyelet: Érzékelők és intelligens mérőórák (smart meters) gyűjtenek adatokat a hálózat állapotáról, a fogyasztásról és a termelésről. Ezek az adatok valós időben elérhetők, lehetővé téve a hálózat optimális működését és a problémák gyors azonosítását.
• Automatizált hibaelhárítás: Az okos hálózatok képesek automatikusan azonosítani a hibákat, elszigetelni a meghibásodott szakaszokat és átirányítani az energiaáramlást, minimalizálva az áramkimaradások időtartamát.
• Igényoldali szabályozás (Demand Response): Lehetővé teszi a fogyasztók számára, hogy aktívan részt vegyenek az energiamenedzsmentben, például az energiafelhasználásukat az aktuális hálózati terheléshez igazítva, ösztönzők (pl. alacsonyabb árak) révén.

Nagyobb kapacitású és hatékonyabb átviteli technológiák

A jövő távvezetékei várhatóan még nagyobb teljesítményt lesznek képesek átvinni, alacsonyabb veszteségekkel. Ez magában foglalja:

• HVDC rendszerek további terjedése: Különösen a nagy távolságú, nagy teljesítményű átviteleknél és a tenger alatti összeköttetéseknél.
• Új vezetőanyagok: Kutatások folynak szupravezető anyagok alkalmazásán, amelyek elméletileg nulla ellenállással képesek lennének áramot vezetni, bár ezek jelenleg még rendkívül drágák és technológiailag kihívást jelentenek.
• Kompakt távvezetékek: Kisebb nyomvonalat igénylő, de azonos vagy nagyobb kapacitású vezetékek fejlesztése, amelyek csökkenthetik a tájképi beavatkozást.

Megújuló energiaforrások integrációja: a hálózat átalakulása

A nap- és szélenergia széles körű elterjedése alapjaiban alakítja át az energiaátviteli hálózatot. Ezek a források változékonyak (intermittensek) és gyakran decentralizáltak, ami új kihívásokat támaszt:

• Hálózati stabilitás: A változó termelés miatt a hálózatnak sokkal rugalmasabbnak kell lennie, képesnek kell lennie gyorsan reagálni a termelés és a fogyasztás ingadozásaira. Ez megköveteli a távvezetékek és az alállomások intelligens vezérlését.
• Tárolási megoldások: Az energiatároló rendszerek (pl. nagyméretű akkumulátorok) integrálása a hálózatba elengedhetetlen a megújuló energiaforrások ingadozásainak kiegyenlítéséhez és a hálózat stabilitásának fenntartásához.
• Új átviteli folyosók: A szélfarmok és naperőművek gyakran távol esnek a meglévő hálózati infrastruktúrától, ami új távvezeték-nyomvonalak kiépítését teheti szükségessé.

Földkábelezés: előnyök és korlátok

A földkábelezés, azaz a vezetékek föld alá helyezése, egyre gyakrabban merül fel alternatívaként a légvezetékekkel szemben, különösen érzékeny területeken vagy városi környezetben. Fő előnyei:

• Nincs vizuális szennyezés: Jelentősen javítja a tájkép esztétikáját.
• Kisebb környezeti hatás: Nincs madárpusztulás, a növényzetkezelés egyszerűbb.
• Nagyobb megbízhatóság: Kevésbé kitett az extrém időjárási eseményeknek (szél, jég, villám).

Azonban a földkábelezésnek jelentős hátrányai is vannak:

• Jelentősen magasabb költségek: A kivitelezés (árkok ásása, kábelek fektetése, hűtés) sokkal drágább, mint a légvezetékeké.
• Nehezebb hibakeresés és javítás: A föld alá rejtett hibák megtalálása és elhárítása időigényes és költséges.
• Hűtési problémák: A földbe fektetett kábelek nehezebben adják le a hőt, ami korlátozhatja az átvihető teljesítményt.
• Környezeti hatások a kivitelezés során: A földmunkák jelentős zavarokat okozhatnak a talajban és az élővilágban.

Közösségi elfogadás és társadalmi párbeszéd

A jövőbeli energiaátviteli projektek sikeréhez elengedhetetlen a közösségi elfogadás (social acceptance). A lakosság és az érdekelt felek bevonása a tervezési folyamatba, a transzparens kommunikáció a környezeti hatásokról és az alternatívákról kulcsfontosságú. A modern energiahálózatok nem csak műszaki, hanem társadalmi kérdéseket is felvetnek, amelyekre komplex válaszokat kell adni.

A távvezeték-hálózatok fejlődése a technológiai innovációk és a fenntarthatósági célok metszéspontjában áll. Az okos hálózatok, a megújuló energiaforrások integrációja és a környezettudatos tervezés mind hozzájárulnak ahhoz, hogy a jövő energiaellátása ne csak megbízható, hanem környezetbarát is legyen.

A távvezetékek szerepe a regionális és nemzetközi energiaellátásban

A távvezetékek nem csupán egy országon belüli energiaátvitelt biztosítanak, hanem kulcsfontosságú szerepet játszanak a regionális és nemzetközi energiaellátásban is. Az interkonnektorok, azaz a különböző országok villamosenergia-hálózatait összekötő távvezetékek lehetővé teszik az energiahatékonyabb elosztást és a rendszerbiztonság növelését.

Az energiaimport és -export lehetőségei

A nemzetközi távvezetékek révén az országok képesek egymás között villamos energiát importálni és exportálni. Ez számos előnnyel jár:

• Gazdaságosság: Egy ország megvásárolhatja az energiát egy másik országtól, ha ott olcsóbban termelik, vagy ha saját termelőkapacitásai nem elegendőek a csúcsfogyasztás fedezésére.
• Hálózati stabilitás: Vészhelyzetekben, például egy nagy erőmű kiesése esetén, a szomszédos országok segíthetnek az energiaellátás fenntartásában, megelőzve a nagyméretű áramkimaradásokat.
• Megújuló energiaforrások integrációja: Az ingadozó megújuló források (pl. szél, nap) kiegyensúlyozásában nagy szerepe van a nemzetközi hálózatnak. Ha az egyik országban sok a szél, a felesleges energiát eladhatja a szomszédos országnak, ahol éppen alacsonyabb a termelés.

Magyarország is aktívan részt vesz a regionális energiarendszerben, számos 400 kV-os és 220 kV-os távvezetéken keresztül kapcsolódva a szomszédos országok (Ausztria, Szlovákia, Románia, Szerbia, Horvátország, Szlovénia) hálózataihoz. Ezek az összeköttetések létfontosságúak az ország energiaellátásának biztonságához és a regionális energiapiac működéséhez.

Energiapiacok és szabályozás

A nemzetközi távvezetékek lehetővé teszik a villamosenergia-kereskedelmet, ami hozzájárul egy hatékonyabb és versenyképesebb energiapiac kialakításához. Az Európai Unióban például cél a tagállamok hálózatainak minél szorosabb összekapcsolása és egy egységes belső energiapiac létrehozása. Ez a folyamat megköveteli a harmonizált szabályozást, a közös kereskedési platformokat és az átviteli kapacitások hatékony elosztását.

Kihívások és jövőbeli fejlesztések

A nemzetközi energiaátvitelnek is megvannak a maga kihívásai:

• Kapacitásbővítés: A megújuló energiaforrások növekedésével és az energiaigények változásával szükségessé válhat a meglévő interkonnektorok kapacitásának bővítése vagy újak építése.
• Politikai és szabályozási akadályok: A különböző országok eltérő energiapolitikái és szabályozásai nehezíthetik a közös projektek megvalósítását.
• Társadalmi elfogadás: A nemzetközi távvezetékek építése is szembesülhet helyi ellenállással, hasonlóan a nemzeti projektekhez.

A jövőben a távvezetékek szerepe a nemzetközi energiaellátásban csak növekedni fog. A globális energiapiacok integrációja, a klímaváltozás elleni küzdelem és a megújuló energiaforrások elterjedése mind azt mutatja, hogy az energiahatékony és biztonságos átviteli hálózatok fejlesztése továbbra is prioritás marad világszerte.

Az energiaátvitel jövője: technológiai áttörések és fenntarthatósági célok

Az elmúlt évtizedekben a távvezetékek technológiája folyamatosan fejlődött, és a jövő még izgalmasabb innovációkat ígér. A hangsúly egyre inkább a hatékonyság, a megbízhatóság, a fenntarthatóság és a környezeti integráció optimalizálásán van.

Fejlett anyagok és konstrukciók

A kutatás-fejlesztés egyik fő iránya az új, fejlettebb anyagok alkalmazása a vezetékek és oszlopok esetében. Az ultra-nagyszilárdságú acélötvözetek és a kompozit anyagok lehetővé teszik könnyebb, mégis erősebb oszlopok építését, amelyek nagyobb fesztávolságokat hidalhatnak át, csökkentve az oszlopok számát és ezáltal a tájképi beavatkozást. A vezetékek terén a magas hőmérsékletű szupravezetők (HTS) jelenthetnek áttörést, amelyek elméletileg veszteségmentes áramátvitelt kínálnak. Bár jelenleg még drágák és speciális hűtést igényelnek, a jövőben valósággá válhatnak a nagy teljesítményű, kompakt átviteli rendszerekben.

Intelligens szenzorok és valós idejű monitorozás

Az okos hálózatok részeként egyre kifinomultabb szenzorrendszerek kerülnek beépítésre a távvezetékekbe és az oszlopokba. Ezek képesek valós időben monitorozni a vezetékek hőmérsékletét, a jéglerakódást, a lengéseket, az oszlopok dőlését és a környezeti paramétereket (pl. szélsebesség). Az adatok elemzésével pontosabban előrejelezhetők a lehetséges hibák, optimalizálható a karbantartás, és a vezetékek kapacitása is dinamikusan kihasználható a tényleges terhelés és hőmérséklet függvényében (Dynamic Line Rating – DLR).

Cyberbiztonság és adatvédelem

Ahogy a távvezeték-hálózatok egyre inkább digitalizálódnak és összekapcsolódnak, a cyberbiztonság kritikus fontosságúvá válik. Az intelligens hálózatok sebezhetőek lehetnek a kibertámadásokkal szemben, amelyek súlyos zavarokat okozhatnak az energiaellátásban. Ezért a jövőbeni fejlesztések során kiemelt figyelmet kap az adatok védelme és a rendszerek ellenálló képességének növelése a rosszindulatú behatolásokkal szemben.

Környezettudatos építés és üzemeltetés

A jövő távvezetékeinek tervezése során még nagyobb hangsúlyt kap a környezeti hatások minimalizálása. Ez magában foglalja a:

• Tájba illesztett design: Esztétikusabb, kevésbé feltűnő oszlopok és nyomvonalak kialakítása.
• Biodiverzitás-védelem: Madárbarát megoldások szélesebb körű alkalmazása, élőhely-helyreállítási programok a nyomvonal mentén.
• Fenntartható anyagbeszerzés: Újrahasznosított anyagok használata az oszlopok és vezetékek gyártásához.
• Zöld energia a karbantartásban: Elektromos járművek és drónok alkalmazása a karbantartási munkálatok során, csökkentve a fosszilis tüzelőanyagok felhasználását.

Közösségi energiaprojektek és mikorhálózatok

A jövő energiarendszerében a nagy távvezetékek mellett egyre nagyobb szerepet kaphatnak a helyi, közösségi energiaprojektek és a mikrohálózatok. Ezek a kisebb, önállóan működni képes hálózatok helyi termelésre és fogyasztásra épülnek, növelve az energiaellátás decentralizáltságát és ellenálló képességét. Bár nem helyettesítik a nagy távvezetékeket, kiegészíthetik azokat, különösen a távoli vagy sebezhető területeken.

A távvezetékek, mint az energiaátvitel alapkövei, folyamatosan fejlődnek, hogy megfeleljenek a 21. század kihívásainak. A technológiai áttörések és a fenntarthatósági célok összehangolásával a jövő energiarendszere nem csupán hatékonyabb és megbízhatóbb, hanem környezetbarátabb és társadalmilag is elfogadhatóbb lehet.
