Távolságmérő: típusai, működési elvük és alkalmazásuk

Hogyan lehetséges, hogy egyetlen gombnyomásra, akár több száz méteres távolságot is hajszálpontosan megmérhetünk, legyen szó egy építkezési területről, egy golfpályáról vagy éppen egy erdő mélyén megbúvó vadállatról? Az emberiség évszázadok óta vágyik a pontos távolságmérésre, ám a technológia fejlődése hozta el azokat az eszközöket, amelyek ezt a vágyat valósággá változtatták. A távolságmérő nem csupán egy egyszerű műszer, hanem egy komplex mérnöki alkotás, amely a fizika különböző elveit alkalmazza a precíz adatok szolgáltatására. A modern világban a távolságmérés szükségessége szinte minden területen felmerül, az építőipartól a sportig, a katonai alkalmazásoktól a mindennapi barkácsolásig. Ez a cikk a távolságmérők sokszínű világába kalauzolja az olvasót, bemutatva a különböző típusokat, azok működési elveit és széles körű alkalmazási lehetőségeit.

A távolságmérés ősi szükséglete és modern eszközei

Az emberiség története során a távolságmérés mindig is kulcsfontosságú szerepet játszott. Az ókori Egyiptom mérnökei a Nílus áradásai után újraosztották a földeket, precíz távolságmérésekre támaszkodva. A római légiók utak és hidak építéséhez használtak alapvető mérési módszereket, a középkori navigátorok pedig a csillagok állásából következtettek a hajók pozíciójára. A lőfegyverek megjelenésével a célpont távolságának ismerete vált létszükségletté a katonai stratégiákban. A hagyományos módszerek, mint a mérőszalag vagy a mérőkerék, bár megbízhatóak, gyakran időigényesek, munkaigényesek és korlátozottak a hozzáférhetetlen vagy nagyméretű területeken. A modern távolságmérők azonban forradalmasították ezt a területet, lehetővé téve a gyors, érintésmentes és rendkívül pontos méréseket, gyakran másodpercek alatt.

A technológiai fejlődés nem csupán a sebességet és a pontosságot növelte, hanem a mérési elvek sokféleségét is magával hozta. Ma már nem egyetlen „távolságmérő” létezik, hanem egy egész család, melynek tagjai különböző fizikai jelenségeket használnak fel a cél elérésére. Ezek az eszközök a hanghullámoktól a lézersugarakon át, egészen a műholdas jelekig terjedő skálán működnek, mindegyik a maga speciális előnyeivel és korlátaival. A választás mindig az adott alkalmazási terület, a szükséges pontosság és a környezeti feltételek függvénye. A következőkben részletesen megvizsgáljuk ezeket a különböző típusokat és a mögöttük álló tudományos alapokat.

A távolságmérők alapvető működési elvei

A modern távolságmérők működése több alapvető fizikai elvre épül. Ezek az elvek határozzák meg az eszköz pontosságát, hatótávolságát és az alkalmazási területét. A leggyakoribb technológiák közé tartozik az időmérés, a fáziseltolódás mérése és a trianguláció. Mindegyik módszernek megvannak a maga sajátosságai és korlátai, melyek alapos megértése nélkülözhetetlen a megfelelő távolságmérő kiválasztásához.

Időalapú mérés (Time-of-Flight, TOF)

Az időalapú mérés, vagy más néven Time-of-Flight (TOF) elv az egyik legintuitívabb és leggyakrabban alkalmazott módszer. Ennek lényege, hogy a távolságmérő egy jelet (fényt, hangot vagy rádióhullámot) bocsát ki, amely eljut a célpontig, onnan visszaverődik, majd visszatér az eszközhöz. A távolságmérő precízen méri azt az időt, ami a jel kibocsátása és a visszatérése között eltelik. Mivel a jel sebessége ismert (például a fény sebessége a lézeres távolságmérőknél, vagy a hang sebessége az ultrahangos eszközöknél), a távolság egyszerűen kiszámítható a következő képlet alapján: Távolság = (Sebesség × Idő) / 2. A kettővel való osztás azért szükséges, mert a jel oda-vissza utat tesz meg. Ez a módszer különösen alkalmas nagy távolságok mérésére, mivel a fénysebesség rendkívül magas, így az időmérésnek rendkívül pontosnak kell lennie, gyakran nanoszekundumos nagyságrendben.

Fáziseltolódásos mérés

A fáziseltolódásos mérés egy másik kifinomult technika, amelyet főként a lézeres távolságmérőkben alkalmaznak, különösen ott, ahol rendkívül nagy pontosságra van szükség, például az építőiparban vagy a földmérésben. Ebben az esetben a távolságmérő egy folyamatos, modulált lézersugarat bocsát ki. A sugár eljut a célpontig, visszaverődik, és visszatér az eszközhöz. A visszavert jel fázisa eltolódik az eredeti, kibocsátott jel fázisához képest. Az eltolódás mértéke arányos a megtett távolsággal. A távolságmérő a fáziseltolódás nagyságából következtet a távolságra. Ez a módszer rendkívül pontos, akár milliméteres pontosságot is képes biztosítani, de általában rövidebb távolságokra hatékonyabb, mint az impulzusos TOF módszer, bár a modern eszközök már nagy távolságokon is kiválóan alkalmazzák. A fáziseltolódásos elv a fény hullámtermészetét használja ki, és a hullámhossz többszöröseit méri.

Trianguláció

A trianguláció egy optikai elven alapuló távolságmérési technika, amely a geometria segítségével határozza meg a távolságot. Ez a módszer nem az időt vagy a fáziseltolódást méri, hanem egy háromszög oldalait és szögeit használja fel. A távolságmérő egy ismert távolságra elhelyezkedő két pontból (például egy adó és egy vevő optikai rendszeréből) figyeli a célpontot. Az ismert alapvonal hossza és a célponthoz képest mért szögek ismeretében a trigonometria segítségével kiszámítható a célpont távolsága. Ezt az elvet alkalmazzák például a régi, optikai távolságmérőkben, valamint egyes modern, rövid hatótávolságú szenzorokban, például robotikában vagy a közelségérzékelőkben. Előnye, hogy nem igényel aktív jelkibocsátást és -fogadást a célpontról, de pontossága függ a bázisvonal hosszától és a szögek mérésének precizitásától.

A távolságmérés elvei a fizika alapvető törvényeiből fakadnak, és a technológiai fejlődés révén váltak a mindennapok részévé, a milliméteres pontosságtól a kilométeres hatótávolságig.

Lézeres távolságmérők: A precizitás csúcsa

A lézeres távolságmérők a legelterjedtebb és legfejlettebb típusai a modern távolságmérő eszközöknek. A lézerfény egyedülálló tulajdonságait – mint a koherencia, a monokromatikusság és a kis divergencia – kihasználva képesek rendkívül pontos és gyors méréseket végezni. Ezek az eszközök az építőipartól a vadászatig, a földméréstől a golfpályákig számtalan területen nélkülözhetetlenné váltak. Működésük alapvetően két fő elvre bontható: az impulzusos (TOF) és a fáziseltolódásos módszerre, amelyek mindegyike különböző alkalmazásokhoz ideális.

Működési elv: Impulzusos vs. fáziseltolódásos lézeres mérés

Az impulzusos lézeres távolságmérők egy rövid, intenzív lézerimpulzust bocsátanak ki a célpont felé. A visszaverődő impulzust egy érzékelő detektálja. Az eszköz rendkívül pontosan méri azt az időt, ami a kibocsátás és a fogadás között eltelik. Mivel a fény sebessége állandó, a távolság egyszerűen kiszámítható az (idő * fénysebesség) / 2 képlettel. Ez a módszer különösen alkalmas nagy távolságok mérésére, akár több száz vagy ezer méterre is, mivel a rövid impulzusok energiája koncentrált, és kevésbé érzékeny a környezeti zajokra. A vadászok és a golfozók körében népszerűek, ahol a gyors és távoli mérés a cél.

A fáziseltolódásos lézeres távolságmérők ezzel szemben egy folyamatos, de modulált lézersugarat használnak. A sugár a célpontról visszaverődve fáziseltolódással érkezik vissza. Az eszköz összehasonlítja a kibocsátott és a visszaérkező jel fázisát, és ebből az eltolódásból következtet a távolságra. Ez a technika rendkívül nagy pontosságot, jellemzően milliméteres vagy akár tizedmilliméteres precizitást biztosít. Éppen ezért az építőiparban, belsőépítészetben, ingatlanfelmérésben és ipari automatizálásban preferálják, ahol a rövid és közepes távolságokon belüli hajszálpontos mérés a fő szempont. Bár a fáziseltolódásos eszközök méréshatára általában kisebb, mint az impulzusos típusoké, a modern fejlesztések révén már ezek is képesek jelentős távolságokat mérni.

Alkalmazási területek

A lézeres távolságmérők sokoldalúsága révén rendkívül széles körben alkalmazhatók:

• Építőipar és földmérés: Az építkezéseken elengedhetetlen a pontos méretek ismerete. A lézeres távolságmérőkkel gyorsan és egyszerűen mérhetők falak, mennyezetek, padlók távolságai, területek és térfogatok. Segítségükkel felmérhetők telekhatárok, építési tengelyek, és ellenőrizhetők a szerkezetek méretei. A GIS rendszerekbe integrált eszközök a terepmunkát is felgyorsítják.
• Vadászat és sportlövészet: A vadászok számára a pontos távolság ismerete kulcsfontosságú a sikeres és etikus lövéshez. A lézeres távolságmérők segítenek meghatározni a vad távolságát, figyelembe véve a terep dőlésszögét is, így kalkulálva a ballisztikai korrekciókat. Sportlövészetben, különösen a hosszú távú lövészetben, a precíz távolságmérés szintén elengedhetetlen a célzás pontos beállításához.
• Golf: A golfozók számára a távolságmérők segítenek kiválasztani a megfelelő ütőt. Megmérik a távolságot a zászlóhoz, a homokcsapdákhoz vagy a vízakadályokhoz, így a játékosok pontosabban tervezhetik meg a következő ütésüket. Egyes modellek még a dőlésszöget is figyelembe veszik, „lejtővel kompenzált” távolságot adva.
• Ipar és raktározás: Gyártósorokon, raktárakban a lézeres szenzorok távolságokat mérnek az anyagmozgató rendszerekben, pozícionálják a robotokat, ellenőrzik a termékek méreteit. A raktárkészlet-nyilvántartásban segítenek a polcok telítettségének mérésében, optimalizálva a helykihasználást.
• Biztonságtechnika: Határvédelemben, megfigyelőrendszerekben a lézeres távolságmérőkkel pontosan meghatározható a potenciális behatolók távolsága, sebessége és mozgási iránya.

Előnyök és hátrányok

A lézeres távolságmérők számos előnnyel rendelkeznek:

• Nagy pontosság: Képesek milliméteres, sőt, egyes esetekben még nagyobb pontosságra is.
• Gyorsaság: A mérés másodpercek alatt megtörténik.
• Érintésmentes mérés: Hozzáférhetetlen vagy veszélyes területeken is használhatók.
• Hosszú méréshatár: Akár több száz, vagy speciális eszközökkel több ezer méterre is mérnek.
• Kiegészítő funkciók: Gyakran tartalmaznak terület-, térfogat-, Pythagoras-funkciót, dőlésszögmérést, Bluetooth-kapcsolatot.

Ugyanakkor vannak hátrányaik is:

• Függés a célfelülettől: A mérés pontosságát és megbízhatóságát befolyásolhatja a célpont fényvisszaverő képessége és textúrája. Sötét, porózus felületek problémát jelenthetnek.
• Környezeti tényezők: Erős napsütés, köd, eső, por és a hőmérséklet-ingadozások befolyásolhatják a lézersugár terjedését és a mérés pontosságát.
• Biztonsági megfontolások: A lézersugarak szemre veszélyesek lehetnek, ezért a megfelelő osztályú eszközök kiválasztása és a biztonsági előírások betartása elengedhetetlen.
• Ár: A nagy pontosságú és speciális funkciókkal rendelkező modellek ára magasabb lehet.

Pontosság és méréshatár

A lézeres távolságmérők pontossága rendkívül széles skálán mozog, a barkácsoláshoz szánt, néhány milliméteres pontosságú eszközöktől az ipari és földmérési célokra szánt, tizedmilliméteres precizitású műszerekig. A méréshatár szintén változó, a néhány tíz méteres beltéri modellektől az akár több kilométeres hatótávolságú kültéri, nagy teljesítményű eszközökig. A méréshatárt befolyásolja a lézer teljesítménye, az optika minősége, a célfelület tulajdonságai és a környezeti viszonyok. Fontos, hogy a felhasználó az adott feladathoz megfelelő pontosságú és hatótávolságú eszközt válasszon, figyelembe véve a potenciális hibalehetőségeket és a gyártói specifikációkat.

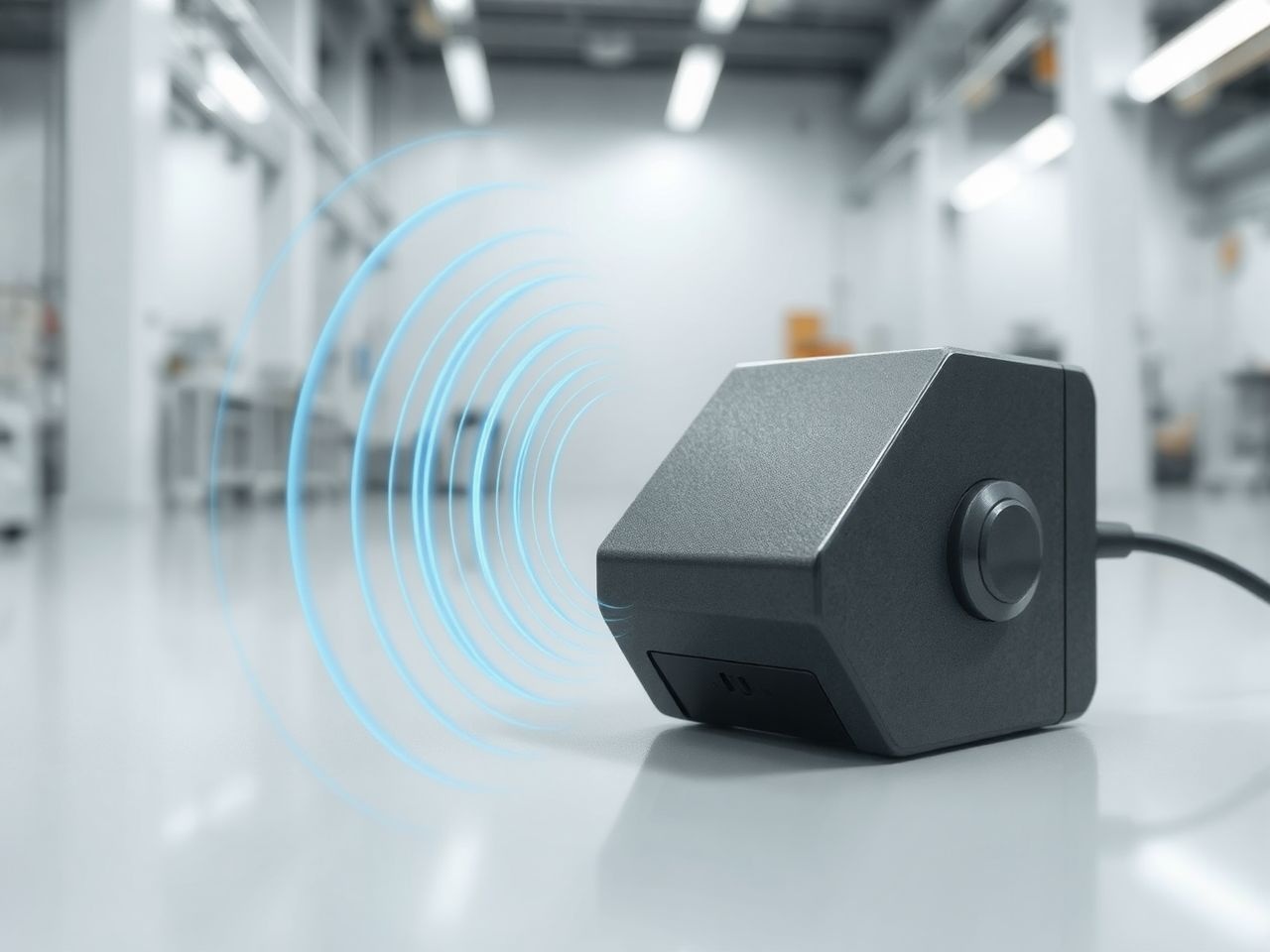

Ultrahangos távolságmérők: A rugalmas megoldás

Az ultrahangos távolságmérők egy másik, széles körben alkalmazott technológiát képviselnek a távolságmérésben. Működésük alapja a hanghullámok terjedése, konkrétan az emberi hallástartományon kívül eső, magas frekvenciájú (ultrahang) hullámok felhasználása. Ezek az eszközök különösen hasznosak lehetnek olyan környezetekben, ahol a lézeres mérés problémás lehet, például átlátszó felületek mérésénél, vagy ha a biztonságos lézerhasználat nem garantált. Rugalmas és költséghatékony megoldást kínálnak számos alkalmazáshoz.

Működési elv

Az ultrahangos távolságmérő a Time-of-Flight (TOF) elvét alkalmazza, hasonlóan az impulzusos lézeres eszközökhöz, de fény helyett hanghullámokat használ. Egy piezoelektromos jelátalakító (transzducer) rövid ultrahang impulzusokat bocsát ki. Ezek az impulzusok a levegőben terjednek, elérik a célpontot, onnan visszaverődnek, majd visszatérnek a jelátalakítóhoz, amely ekkor vevőként funkcionál. Az eszköz méri az ultrahang impulzus kibocsátása és a visszavert echo fogadása közötti időt. Mivel a hang sebessége a levegőben ismert (körülbelül 343 m/s 20°C-on), a távolság kiszámítható a már ismert képlettel: Távolság = (Hangsebesség × Idő) / 2.

A hang sebessége azonban függ a hőmérséklettől, a páratartalomtól és a légnyomástól. Éppen ezért a pontos méréshez sok ultrahangos távolságmérő beépített hőmérséklet-érzékelővel rendelkezik, amely kompenzálja a hőmérséklet-ingadozásokat, javítva ezzel a mérés pontosságát. A hanghullámok terjedése eltér a fényétől, ami bizonyos előnyökkel és hátrányokkal jár.

Alkalmazási területek

Az ultrahangos távolságmérők számos területen bizonyítanak:

• Otthoni használat és barkácsolás: Egyszerűbb, olcsóbb modellek kiválóan alkalmasak lakásfelújításokhoz, bútorok tervezéséhez, függönyök vagy képek helyének meghatározásához. Gyorsan és könnyen mérhetők velük a szobák méretei.
• Raktározás és logisztika: A raktárakban a polcok telítettségének ellenőrzésére, a rakományok méretének meghatározására és az automatizált anyagmozgató rendszerek pozicionálására használják. Folyadékszintek mérésére is alkalmasak tartályokban.
• Robotika és automatizálás: A robotok gyakran használnak ultrahangos szenzorokat a környezetük felmérésére, az akadályok észlelésére és a távolságok mérésére. Ez segíti őket a navigációban és a biztonságos működésben. Autonóm járművek parkoló szenzoraiban is megtalálhatók.
• Szintmérés: Folyadékok vagy ömlesztett anyagok szintjének mérésére tartályokban vagy silókban, anélkül, hogy érintkezni kellene az anyaggal.
• Orvosi képalkotás: Az ultrahang technológiát az orvostudományban is alkalmazzák, például magzatok vizsgálatára vagy belső szervek képalkotására, bár ez speciálisabb, nem tipikus távolságmérő alkalmazás.

Előnyök és hátrányok

Az ultrahangos távolságmérők előnyei:

• Költséghatékony: Általában olcsóbbak, mint a lézeres társaik.
• Nem érzékeny az átlátszó felületekre: Üvegen, vízen keresztül is képesek mérni, ami a lézeres eszközöknek problémát okozhat.
• Biztonságos: Nem jelentenek veszélyt a szemre vagy a bőrre.
• Robusztus: Gyakran ellenállóbbak a porral és a szennyeződésekkel szemben, mint az optikai eszközök.

A hátrányaik:

• Alacsonyabb pontosság: Általában kevésbé pontosak, mint a lézeres távolságmérők, jellemzően centiméteres nagyságrendű pontosságot nyújtanak.
• Korlátozott méréshatár: A hanghullámok elnyelődése és szóródása miatt a méréshatáruk jóval kisebb, mint a lézeres eszközöké, általában néhány tíz méterre korlátozódik.
• Függés a környezeti tényezőktől: A hang sebessége erősen függ a hőmérséklettől, a páratartalomtól és a légáramlástól, ami befolyásolhatja a mérés pontosságát.
• Szűk sugárzási szög: A hanghullámok szóródása miatt a mérési szög viszonylag széles lehet, ami pontatlanságot okozhat, ha a célpont nem egyértelmű.
• Puha, hangelnyelő felületek: A puha, textíliás vagy hangelnyelő felületek nehezebben verik vissza a hangot, ami hibás méréshez vezethet.

Pontosság és méréshatár

Az ultrahangos távolságmérők pontossága általában a milliméteres nagyságrend alsó részétől (néhány mm) a centiméteres tartományig terjed. Ez elegendő a legtöbb otthoni és számos ipari alkalmazáshoz, ahol a nagy pontosság nem elengedhetetlen. A méréshatár jellemzően néhány centimétertől maximum 10-20 méterig terjed, bár speciális ipari szenzorok nagyobb távolságokra is képesek lehetnek. A környezeti zajok, a légáramlatok és a hőmérséklet-ingadozások mind befolyásolhatják a mérés megbízhatóságát és hatótávolságát.

Optikai és sztereoszkopikus távolságmérők: A hagyomány és az innováció találkozása

Az optikai és sztereoszkopikus távolságmérők a távolságmérés legrégebbi, de továbbra is releváns formáit képviselik. Míg a tisztán mechanikus vagy optikai elven működő eszközök mára nagyrészt háttérbe szorultak a digitális technológiák javára, alapelveik továbbra is fontosak, és egyes modern eszközökben, különösen a távcsövekben és a katonai optikákban, továbbra is megtalálhatók. Ezek az eszközök a vizuális észlelésre és a geometriai elvekre épülnek, nem pedig aktív jelkibocsátásra.

Működési elv

Az optikai távolságmérők, mint például a régi távcsövekbe épített retikulák, a célpont ismert méretére támaszkodnak. Ha ismerjük egy tárgy (pl. egy ember, egy jármű) magasságát vagy szélességét, és tudjuk, mekkorának látszik az optikai eszköz látómezőjében (pl. hány milliradian távolságot foglal el), akkor a trigonometria segítségével becsülhető a távolság. Ez a módszer főként becslésre alkalmas, és pontossága erősen függ a célpont ismert méretétől és a megfigyelő képességétől. Sok vadászati távcső ma is tartalmaz ilyen retikulákat a gyors, de kevésbé pontos távolságbecsléshez.

A sztereoszkopikus távolságmérők, más néven bázisos távolságmérők, a trianguláció elvét alkalmazzák. Két, egymástól ismert távolságra (bázisvonal) elhelyezett optikai rendszerrel rendelkeznek, amelyek a célpontot figyelik. A két optikai rendszer által látott célpont képeinek eltérését (parallaxis) mérik. Ebből az eltérésből, az optikai rendszerek közötti távolság és a lencsék fókusztávolsága alapján kiszámítható a célpont távolsága. Minél hosszabb a bázisvonal, annál pontosabb a mérés, különösen nagy távolságokon. Ezeket az eszközöket korábban széles körben alkalmazták a tüzérségben és a haditengerészetnél, ahol a nagy távolságok pontos mérése kulcsfontosságú volt. Ma már nagyrészt felváltották őket a lézeres rendszerek, de az elv továbbra is él a modern sztereó kamerákban és szenzorokban, amelyek mélységérzékelésre képesek (pl. robotika, autonóm járművek).

Alkalmazási területek

Bár a hagyományos optikai és sztereoszkopikus távolságmérők szerepe csökkent, továbbra is léteznek niche alkalmazásaik:

• Katonai és tengerészeti alkalmazások: Régebbi hadihajókon és tüzérségi egységeknél még megtalálhatók voltak a sztereoszkopikus távolságmérők. Ma már inkább a fejlettebb lézeres rendszerek dominálnak, de az elv alapját képezi a modern szenzoroknak.
• Sportoptika: Vadászati céltávcsövek és távcsövek retikulái gyakran tartalmaznak távolságbecslő skálákat, amelyek optikai elven működnek, segítve a vadászokat a gyors, de hozzávetőleges távolságmérésben.
• Robotika és autonóm rendszerek: A modern sztereó kamerák, amelyek két optikai érzékelővel dolgoznak, a sztereoszkopikus elvet alkalmazzák a mélységérzékelésre és a környezet 3D-s feltérképezésére. Ez kulcsfontosságú az autonóm járművek, drónok és robotok navigációjában.
• Fényképezés: Egyes fényképezőgépek, különösen a régebbi távmérős modellek, optikai elven alapuló rendszereket használtak a fókuszáláshoz, ami lényegében távolságmérés.

Előnyök és hátrányok

Az optikai és sztereoszkopikus távolságmérők előnyei:

• Passzív működés: Nem bocsátanak ki aktívan jelet, így nem leplezik le a felhasználót, és nem zavarják a környezet elektronikus eszközeit.
• Megbízhatóság: Mechanikai vagy egyszerű optikai eszközökként kevésbé érzékenyek az elektronikai meghibásodásokra.
• Költséghatékony: Az egyszerűbb optikai skálák olcsón integrálhatók távcsövekbe.

A hátrányaik:

• Alacsony pontosság: A becslésen alapuló optikai módszerek pontossága általában alacsony.
• Korlátozott hatótávolság: A sztereoszkopikus rendszerek pontossága nagy távolságokon csökken, hacsak nem extrém hosszú a bázisvonal.
• Függés a látási viszonyoktól: Köd, eső, rossz fényviszonyok jelentősen rontják a mérés megbízhatóságát.
• Felhasználói képesség: Az optikai skálák pontos használata gyakorlatot igényel.
• Nehéz automatizálni: A manuális optikai rendszerek lassabbak és kevésbé automatizálhatók, mint a digitálisak.

Pontosság és méréshatár

Az optikai távolságmérők pontossága erősen változó, a több méteres becsléstől (retikulák esetén) a néhány centiméteres pontosságig (speciális sztereoszkopikus rendszerek). A méréshatár szintén széles skálán mozog, a vizuális észlelés korlátaitól a több kilométeres távolságig, a bázisvonal hosszától és az optika minőségétől függően. A modern sztereó kamerák pontos mélységtérképezésre képesek, de jellemzően rövidebb hatótávolságon, néhány tíz méteren belül. Az optikai és sztereoszkopikus elvek a modern digitális képfeldolgozással kombinálva azonban új lehetőségeket nyitnak meg a jövőben.

A távolságmérés nem csupán technológiai kérdés, hanem a precizitás, a megbízhatóság és az alkalmazhatóság optimalizálásának művészete a legkülönfélébb környezetekben.

GPS alapú távolságmérés: A globális perspektíva

A GPS (Global Positioning System) alapú távolságmérés egy gyökeresen eltérő megközelítést kínál a távolságok meghatározására. Itt nem egy lokális eszköz bocsát ki jelet és méri annak visszaverődését, hanem a Föld körül keringő műholdak hálózatára támaszkodik. Bár a GPS elsősorban helymeghatározásra szolgál, a pozíciós adatokból származtatva közvetetten távolságokat is mérhetünk. Ez a technológia a modern navigáció, földmérés és számos szabadtéri tevékenység alapját képezi, globális lefedettséget és rugalmasságot biztosítva.

Működési elv

A GPS rendszer trilateráció elvén működik. A Föld körül keringő GPS műholdak folyamatosan rádiójeleket sugároznak, amelyek pontos időbélyeget és a műhold pozíciójára vonatkozó információkat tartalmaznak. Egy GPS vevő (például egy okostelefon, navigációs eszköz vagy speciális földmérési műszer) fogadja ezeket a jeleket. A vevő méri a jelek beérkezésének idejét, és összehasonlítja azt a műhold által kibocsátott idővel. A jel terjedési idejéből és a fénysebességből kiszámítható a távolság a vevő és az egyes műholdak között. Legalább négy műholdtól származó távolságadat szükséges ahhoz, hogy a vevő pontosan meghatározza saját háromdimenziós pozícióját (szélesség, hosszúság, magasság) és az időeltolódást.

Miután a vevő meghatározta a saját pozícióját, két különböző pont pozíciójának ismeretében a köztük lévő távolság kiszámítható. Ez történhet közvetlenül az eszközön belül, vagy utólagos adatfeldolgozással. A GPS alapú távolságmérés nem a klasszikus értelemben vett távolságmérő, hanem egy pozíció-meghatározó rendszer, amelyből a távolságadatok származtathatók. A modern GNSS (Global Navigation Satellite System) rendszerek, amelyek magukban foglalják a GPS-t, GLONASS-t, Galileo-t és Beidou-t, még nagyobb pontosságot és megbízhatóságot biztosítanak több műholdrendszer együttes használatával.

Alkalmazási területek

A GPS alapú távolságmérés széles körű alkalmazási területeken bizonyít:

• Navigáció: Autókban, hajókon, repülőgépeken és gyalogosok számára a GPS elengedhetetlen a helymeghatározáshoz és a távolságok, útvonalak tervezéséhez.
• Földmérés és térképészet: A geodéziai GPS vevők rendkívül nagy pontossággal képesek meghatározni pontok koordinátáit, lehetővé téve a telekhatárok, építési területek, infrastruktúra pontos felmérését. Az RTK (Real-Time Kinematic) és PPK (Post-Processed Kinematic) technológiák centiméteres pontosságot is elérhetnek.
• Sport és rekreáció: Futók, kerékpárosok, túrázók és hegymászók GPS eszközökkel követhetik útvonalukat, mérhetik a megtett távolságot, a sebességet és az elégetett kalóriákat. A golfpályákon is segítenek a lyukak távolságának meghatározásában.
• Mezőgazdaság: Precíziós mezőgazdaságban a GPS-alapú rendszerek irányítják a traktorokat, optimalizálják a vetést, trágyázást és permetezést, minimalizálva a pazarlást és maximalizálva a hozamot.
• Logisztika és flottakövetés: A járművek és szállítmányok valós idejű nyomon követése, útvonalak optimalizálása és a szállítási távolságok mérése.

Előnyök és hátrányok

A GPS alapú távolságmérés előnyei:

• Globális lefedettség: Bárhol működik a Földön, ahol van rálátás a műholdakra.
• Folyamatos mérés: Mozgás közben is folyamatosan frissülő pozíció- és távolságadatokat szolgáltat.
• Többdimenziós adatok: Nem csak távolságot, hanem pozíciót, magasságot, sebességet és irányt is szolgáltat.
• Integrálhatóság: Könnyen integrálható más rendszerekkel és eszközökkel (pl. okostelefonok, drónok).

A hátrányaik:

• Pontossági korlátok: A fogyasztói GPS eszközök pontossága általában néhány méter, ami sok alkalmazáshoz nem elegendő. Az épületek, fák, hegyek árnyékoló hatása (urban canyon effect) tovább ronthatja a pontosságot.
• Nem működik beltérben: A GPS jelek nem hatolnak át épületeken vagy föld alatt.
• Függés a műholdjelektől: Erős interferencia, rossz időjárási körülmények vagy a műholdak nem megfelelő elhelyezkedése ronthatja a teljesítményt.
• Elektronikai zavarok: A jelek zavarása (jamming) vagy meghamisítása (spoofing) potenciális biztonsági kockázatot jelent.
• Késleltetés: A jelek feldolgozása némi késleltetéssel jár.

Pontosság és méréshatár

A GPS alapú távolságmérés pontossága rendkívül változó. A hétköznapi okostelefonok néhány méteres pontosságot biztosítanak. A professzionális geodéziai GPS vevők, RTK/PPK korrekcióval, akár centiméteres, sőt, milliméteres pontosságra is képesek. A méréshatár elvileg globális, hiszen a műholdak jelei a Föld szinte bármely pontján elérhetők. Azonban a pontosság és a megbízhatóság a helyi környezeti viszonyoktól és a vevő minőségétől függ. A GPS nem egy klasszikus távolságmérő, hanem egy pozíció-meghatározó rendszer, amelyből a távolságok származtathatók. Kiegészítő szerepe van a klasszikus távolságmérők mellett, ahol a globális pozíció és a nagy területű mérés a cél.

Az ipari és speciális távolságmérők világa

A távolságmérők fejlődése nem áll meg a kézi eszközöknél. Számos ipari és speciális alkalmazás megköveteli a rendkívüli pontosságot, sebességet és megbízhatóságot, gyakran extrém körülmények között. Ezek a rendszerek gyakran integrált megoldások részei, és a legmodernebb technológiákat alkalmazzák. Nézzünk meg néhány kulcsfontosságú speciális típust.

LIDAR (Light Detection and Ranging)

A LIDAR (Light Detection and Ranging) egy olyan távolságmérési technológia, amely lézersugarakat használ a célpontok távolságának meghatározására és a környezet háromdimenziós feltérképezésére. Működési elve hasonló az impulzusos lézeres távolságmérőkéhez: lézerimpulzusokat bocsát ki, méri azok visszaverődésének idejét, majd ebből számítja ki a távolságot. A LIDAR rendszerek azonban jellemzően több ezer, vagy akár több millió impulzust bocsátanak ki másodpercenként, és egy szkennelő mechanizmus segítségével nagy területet pásztáznak végig. Az így kapott pontfelhő (point cloud) rendkívül részletes 3D-s modellt alkot a környezetről.

• Alkalmazások:
  • Autonóm járművek: A LIDAR kulcsfontosságú az önvezető autók számára a környezet valós idejű érzékeléséhez, az akadályok észleléséhez és a navigációhoz.
  • Drónok és légi felmérés: Részletes topográfiai térképek, erdőgazdálkodási adatok, városi modellek készítéséhez.
  • Földmérés és geodézia: Precíz terepmodellek, építési helyszínek felmérése.
  • Ipari automatizálás: Robotok irányítása, térfogatmérés (pl. bányászatban, ömlesztett anyagoknál), ütközésvédelem.
  • Meteorológia: Felhők magasságának és mozgásának mérése, légköri aeroszolok tanulmányozása (atmoszférikus LIDAR).

RADAR (Radio Detection and Ranging)

A RADAR (Radio Detection and Ranging) a LIDAR-hoz hasonló elven működik, de rádióhullámokat használ lézerfény helyett. Rádióimpulzusokat bocsát ki, majd méri a visszaverődő hullámok beérkezésének idejét. Mivel a rádióhullámok hosszabb hullámhosszúságúak, mint a lézerfény, kevésbé érzékenyek a ködre, esőre, hóra és porra, így rossz látási viszonyok között is megbízhatóan működnek. Pontosságuk általában alacsonyabb, mint a LIDAR rendszereké, de hatótávolságuk sokkal nagyobb lehet.

• Alkalmazások:
  • Légi közlekedés: Repülőgépek és hajók navigációja, légiforgalmi irányítás, időjárás-előrejelzés.
  • Katonai alkalmazások: Célfelderítés, rakétavezérlés, felderítés.
  • Autóipar: Adaptív tempomat, ütközés-előrejelző rendszerek az autókban.
  • Sebességmérés: Rendőrségi sebességmérők.
  • Geológia: Föld alatti rétegek, jég vastagságának mérése (Ground Penetrating Radar, GPR).

Száloptikás távolságmérők

A száloptikás távolságmérők, vagy optikai szálas érzékelők, a fényvezető szálak tulajdonságait használják ki a távolságmérésre. Ezek az eszközök rendkívül pontosak és ellenállóak az elektromágneses interferenciával szemben. Működési elvük gyakran a fényimpulzusok futási idejének vagy a fény fáziseltolódásának mérésén alapul, a szálon keresztül eljutva a mérni kívánt pontig és vissza. Egyes típusok a Fizeau interferométer elvét alkalmazzák.

• Alkalmazások:
  • Nagy precizitású ipari mérések: Gyártósorokon, laboratóriumi környezetben, ahol extrém pontosságra és stabilitásra van szükség.
  • Robusztus környezetek: Magas hőmérsékletű, robbanásveszélyes vagy erősen elektromágneses területeken, ahol az elektronikus eszközök nem használhatók.
  • Repülőgépipar: Strukturális deformációk, rezgések és elmozdulások mérése.

Termikus távolságmérés

A termikus távolságmérés nem egy önálló távolságmérő típus, hanem egy kiegészítő technológia, amely a hőkamera és a távolságmérő kombinációjával jön létre. Lényege, hogy a hőkamera képein érzékelt tárgyak távolságát egy beépített lézeres távolságmérővel határozzák meg. Ez különösen hasznos sötétben vagy rossz látási viszonyok között, ahol a hagyományos optikai eszközök nem működnek hatékonyan, de a tárgyak hőkibocsátása érzékelhető.

• Alkalmazások:
  • Biztonságtechnika és megfigyelés: Éjszakai őrjáratok, határvédelem, vadon élő állatok megfigyelése.
  • Katonai alkalmazások: Célazonosítás és távolságmérés éjszakai körülmények között.
  • Mentőakciók: Túlélők felkutatása romok vagy sűrű növényzet között.

Ezek a speciális távolságmérők a technológia élvonalát képviselik, és folyamatosan fejlődnek, új lehetőségeket nyitva meg a mérnöki, tudományos és ipari területeken. Integrációjuk más szenzorokkal és rendszerekkel még komplexebb és intelligensebb megoldásokat eredményez.

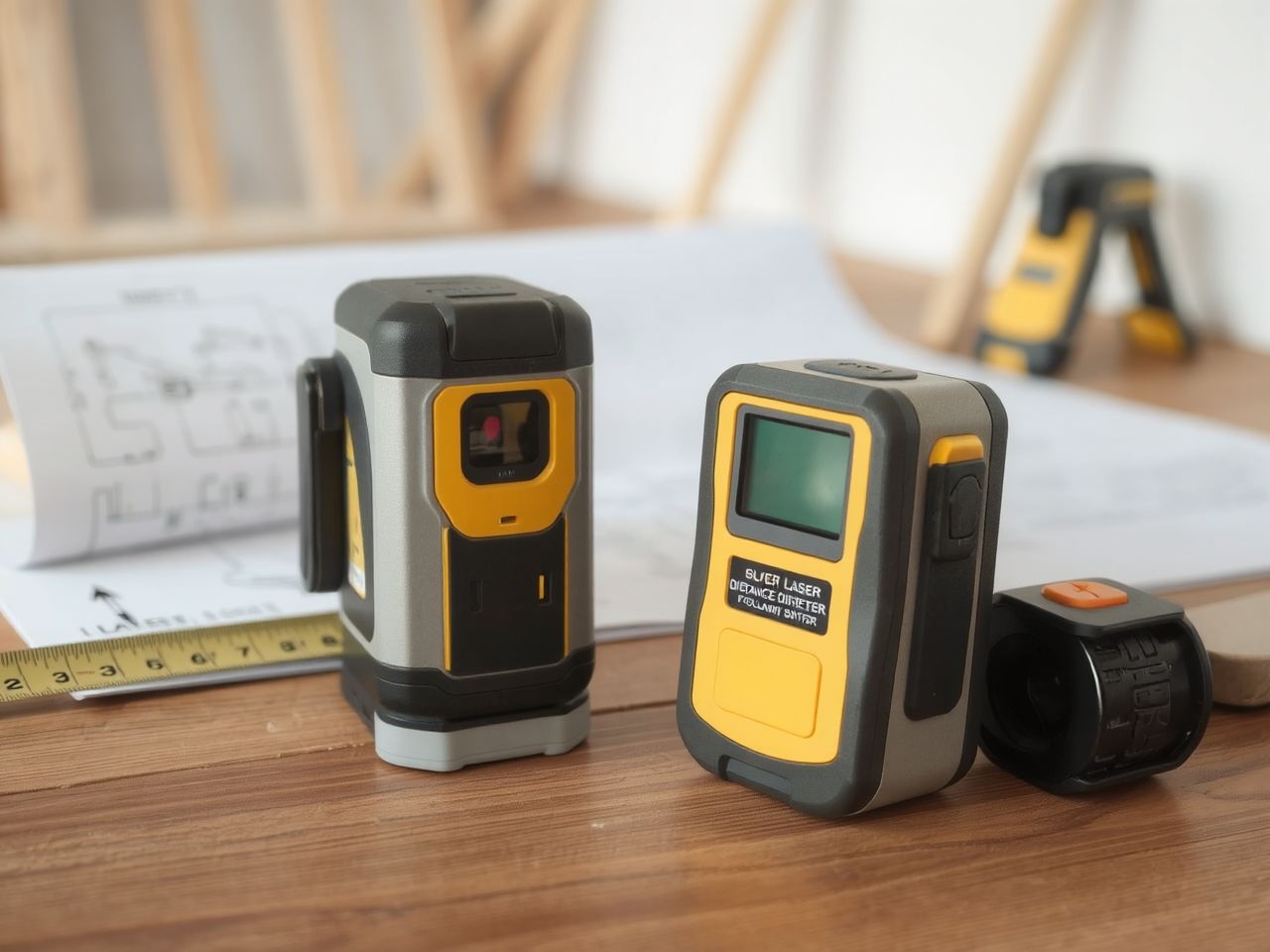

Mire figyeljünk távolságmérő választásakor?

A megfelelő távolságmérő kiválasztása nem egyszerű feladat, hiszen a piacon rendkívül széles a kínálat, és az eszközök eltérő technológiákkal, funkciókkal és árakkal rendelkeznek. A döntés meghozatalakor számos tényezőt érdemes figyelembe venni, hogy a kiválasztott műszer valóban megfeleljen az elvárásoknak és az adott feladatnak.

Pontosság és felbontás

A pontosság az egyik legfontosabb paraméter. Megmutatja, hogy a mért érték mennyire közel áll a valósághoz. Az építőiparban vagy a földmérésben milliméteres, vagy akár tizedmilliméteres pontosságra lehet szükség, míg a vadászatban vagy a golfban a deciméteres pontosság is elegendő lehet. A felbontás azt jelzi, hogy az eszköz milyen legkisebb távolságkülönbséget képes érzékelni. Mindig ellenőrizzük a gyártói specifikációkat, és gondoljuk át, mekkora pontosságra van valójában szükségünk a feladat elvégzéséhez. Egy túlzottan pontos, de drága eszköz felesleges kiadás lehet, ha az adott alkalmazás nem igényli azt.

Méréshatár és sebesség

A méréshatár azt a minimális és maximális távolságot jelöli, amit az eszköz képes pontosan mérni. Fontos, hogy a választott távolságmérő méréshatára lefedje azokat a távolságokat, amelyeken rendszeresen dolgozni fogunk. Egy beltéri lézeres távolságmérő, amely 50 méterig mér, nem lesz megfelelő, ha 200 méteres kültéri távolságokat is mérni kell. A mérési sebesség is fontos szempont, különösen, ha sok mérést kell rövid időn belül elvégezni, vagy mozgó célpontot kell mérni. Egyes eszközök azonnali leolvasást biztosítanak, míg másoknak néhány másodpercre van szükségük a stabil eredményhez.

Környezeti ellenállás (IP védettség)

Ha a távolságmérőt kültéren, poros vagy nedves környezetben kívánjuk használni, elengedhetetlen a megfelelő IP védettség (Ingress Protection) osztályú eszköz kiválasztása. Az IP kódot két számjegy követi: az első a por elleni védelmet, a második a víz elleni védelmet jelzi. Például egy IP54-es besorolás azt jelenti, hogy az eszköz védett a por behatolása ellen, és ellenáll a fröccsenő víznek. Egy magasabb IP besorolás (pl. IP67) teljes porvédelmet és vízbe merülés elleni védelmet jelent, ami extrém körülmények között lehet fontos.

Kiegészítő funkciók

A modern távolságmérők gyakran számos kiegészítő funkcióval rendelkeznek, amelyek nagyban megkönnyíthetik a munkát:

• Szögmérés/Dőlésszögmérés: Lehetővé teszi a magasságkülönbségek, dőlésszögek mérését, ami hasznos lehet terepmunkánál, tetők mérésénél, vagy ballisztikai számításoknál (vadászatban).
• Terület- és térfogatszámítás: Az eszköz automatikusan kiszámítja a mért távolságok alapján a területeket és térfogatokat, ami időt takarít meg az építőiparban.
• Pythagoras-funkció: Közvetett magasság- vagy távolságmérésre alkalmas, ha a célpont nem közvetlenül elérhető.
• Bluetooth-kapcsolat: Lehetővé teszi az adatok vezeték nélküli átvitelét okostelefonra, tabletre vagy számítógépre, ahol tovább feldolgozhatók vagy dokumentálhatók.
• Célzássegítés: Optikai (pl. kamera) vagy digitális célkereszt segíti a pontos célzást nagy távolságokon vagy rossz fényviszonyok között.
• Memória: Több mérés tárolására alkalmas belső memória.
• Kiegyenlítő (vízszintező) funkció: Segít a pontos vízszintes vagy függőleges mérésben.

Ergonómia és kezelhetőség

A távolságmérő kiválasztásakor az ergonómia és a kezelhetőség is fontos szempont. Egy könnyen kezelhető, jól illeszkedő, áttekinthető kijelzővel rendelkező eszköz jelentősen növeli a felhasználói élményt és a hatékonyságot. Fontos a gombok elhelyezkedése, mérete, a menürendszer logikája és a kijelző olvashatósága különböző fényviszonyok között. Egy nagy, háttérvilágítású kijelző, nagy számokkal, sokat segíthet a kültéri vagy rossz fényviszonyok közötti munkában.

Ár-érték arány

Végül, de nem utolsósorban az ár-érték arány is lényeges. A legdrágább eszköz nem mindig a legjobb választás, ha a funkciók nagy részét sosem használjuk ki. Hasonlítsuk össze a különböző modelleket a szükséges funkciók, a pontosság, a tartósság és az ár alapján. Érdemes figyelembe venni a garanciát és az ügyfélszolgálat minőségét is. Egy jól megválasztott távolságmérő hosszú távon megbízható társunk lesz a munkában és a szabadidős tevékenységekben.

Gyakori hibák elkerülése és tippek a pontos méréshez

A távolságmérő egy precíziós műszer, de még a legfejlettebb eszközökkel is adódhatnak hibák, ha nem megfelelően használjuk őket. A pontos mérés érdekében fontos ismerni a leggyakoribb hibalehetőségeket és elsajátítani néhány alapvető technikát, amelyekkel minimalizálhatjuk a tévedéseket és maximalizálhatjuk az eredmények megbízhatóságát.

Stabil tartás és célzás

A leggyakoribb hiba a kézremegés, különösen nagyobb távolságok mérésekor. A lézersugár rendkívül vékony, és egy apró kézmozdulat is jelentős eltérést okozhat a célzáspontban.

• Tipp: Amennyiben lehetséges, támasszuk meg az eszközt egy stabil felületre (pl. asztalra, falra, állványra). Használhatunk tripodot is, különösen hosszú távú méréseknél. Ha ez nem lehetséges, tartsuk mindkét kezünkkel szorosan az eszközt, és támasszuk a könyökünket a testünkhöz a stabilitás érdekében. Lélegezzünk ki mérés közben, hasonlóan a sportlövészethez.

Megfelelő célfelület

A célpont felületének tulajdonságai jelentősen befolyásolják a mérés pontosságát. A lézeres távolságmérők a fényvisszaverő felületeken működnek a legjobban. Sötét, matt, durva vagy hangelnyelő felületek (pl. fekete bársony, puha textília) elnyelhetik a lézersugarat vagy az ultrahangot, ami hibás, vagy egyáltalán nem mérhető eredményt adhat. Túl fényes, tükröződő felületek (pl. üveg, polírozott fém) pedig a sugár szóródását vagy többszörös visszaverődését okozhatják, ami szintén pontatlan méréshez vezethet.

• Tipp: Ha a célfelület problémás, használjunk egy célzótáblát. Ez lehet egy egyszerű fehér papírlap, egy speciális visszaverő felületű tábla, vagy akár egy fényvisszaverő mellény. Helyezzük ezt a táblát a mérendő pontra, és mérjünk rá. Ez jelentősen javítja a mérés megbízhatóságát és pontosságát.

Környezeti tényezők figyelembe vétele

A környezeti viszonyok, mint a fény, a hőmérséklet, a páratartalom, a köd vagy a por, befolyásolhatják a mérés pontosságát.

• Erős napsütés: Különösen a kültéri lézeres távolságmérők szenvedhetnek a direkt napfénytől, amely elnyomhatja a visszavert lézersugarat.
  • Tipp: Használjunk célzótáblát, vagy próbáljunk árnyékból mérni. Egyes professzionális eszközök speciális szűrőkkel vagy kamerás célzással rendelkeznek, amelyek segítenek erős fényben.
• Köd, eső, por: Ezek a tényezők szórják vagy elnyelik a lézersugarat és az ultrahangot, csökkentve a méréshatárt és a pontosságot.
  • Tipp: Lehetőség szerint kerüljük a mérést extrém időjárási körülmények között. Ha elkerülhetetlen, vegyük figyelembe a pontosság csökkenését. A RADAR alapú eszközök kevésbé érzékenyek ezekre a tényezőkre.
• Hőmérséklet: Az ultrahangos távolságmérők pontosságát befolyásolja a hőmérséklet, mivel a hang sebessége függ tőle.
  • Tipp: Győződjünk meg róla, hogy az ultrahangos eszköz rendelkezik hőmérséklet-kompenzációval, vagy végezzünk manuális kalibrációt, ha a hőmérséklet jelentősen eltér a kalibrált értéktől.

Kalibrálás és karbantartás

Mint minden precíziós műszer, a távolságmérők is igénylik a rendszeres kalibrálást és karbantartást. Egy leejtett eszköz vagy hosszú távú használat során fellépő kopás elállítódáshoz vezethet.

• Tipp: Rendszeresen ellenőrizzük az eszköz kalibrációját egy ismert távolságon (pl. egy mérőszalaggal lemért szobában). Ha az eszköz eltérést mutat, keressük fel a gyártó szervizét a kalibrálás elvégzéséhez. Tartsuk tisztán az optikai lencséket és a lézerkibocsátó/vevő ablakait, mivel a szennyeződés befolyásolhatja a mérés pontosságát. Tároljuk az eszközt a gyártó által javasolt módon, védve a portól és a nedvességtől.

A felhasználói kézikönyv tanulmányozása

Minden távolságmérő egyedi tulajdonságokkal és funkciókkal rendelkezik. A felhasználói kézikönyv alapos áttanulmányozása kulcsfontosságú a pontos és hatékony használathoz.

• Tipp: Szánjunk időt a kézikönyv elolvasására, még akkor is, ha már használtunk hasonló eszközt. Ismerjük meg az összes funkciót, a hibakódokat és a gyártó által javasolt legjobb gyakorlatokat. Ez segít elkerülni a gyakori hibákat és kihasználni az eszköz teljes potenciálját.

A fenti tippek és a tudatos használat révén a távolságmérők megbízható és pontos segítőinkké válnak a legkülönfélébb feladatokban, legyen szó professzionális munkáról vagy otthoni projektekről.

A távolságmérés jövője: Integráció és intelligencia

A távolságmérők technológiája folyamatosan fejlődik, és a jövőben még sokoldalúbbá, intelligensebbé és integráltabbá válnak. A mesterséges intelligencia, a kiterjesztett valóság és a multiszenzoros rendszerek térhódítása alapjaiban változtatja meg, ahogyan a távolságot mérjük és értelmezzük. Ezek a fejlesztések nem csupán a pontosságot és a sebességet növelik, hanem új alkalmazási területeket is megnyitnak.

AR/VR integráció

A kiterjesztett valóság (AR) és a virtuális valóság (VR) technológiák mélyrehatóan befolyásolják a távolságmérés jövőjét. Képzeljünk el egy távolságmérőt, amely nem csupán egy számot mutat, hanem a valós térben, egy okostelefon vagy AR szemüveg képernyőjén vizuálisan jeleníti meg a mért távolságokat, vonalakat, területeket vagy akár egy elképzelt bútordarabot a szobában. Ez a vizuális visszacsatolás jelentősen leegyszerűsíti a tervezést, a felmérést és a telepítési feladatokat az építőiparban, belsőépítészetben, vagy akár a logisztikában. Az AR alapú távolságmérő alkalmazások már léteznek okostelefonokon, de a dedikált eszközök és az AR szemüvegek még pontosabb és magával ragadóbb élményt nyújtanak majd.

Mesterséges intelligencia és gépi tanulás

A mesterséges intelligencia (MI) és a gépi tanulás algoritmusai forradalmasítják a távolságmérők működését. Ezek az algoritmusok képesek lesznek elemezni a mérési adatokat, felismerni a célpontokat (pl. fal, ajtó, ablak), automatikusan korrigálni a környezeti zajokat és optimalizálni a mérést. Például egy MI-vel felszerelt távolságmérő képes lehet automatikusan kiválasztani a legmegfelelőbb mérési módot (impulzusos vagy fáziseltolódásos) az adott körülmények alapján, vagy felhívni a figyelmet a potenciális hibalehetőségekre. A gépi tanulás segítségével az eszközök „tanulhatnak” a korábbi mérésekből, és idővel egyre pontosabbá és megbízhatóbbá válhatnak, alkalmazkodva a felhasználó egyedi szokásaihoz és a környezeti változásokhoz.

Multiszenzoros rendszerek

A jövő távolságmérői egyre inkább multiszenzoros rendszerekként működnek majd, ahol több különböző technológia (pl. lézer, ultrahang, kamera, GPS, inerciális mérőegység) adatait fúzionálják. Ez a kombináció kiküszöböli az egyes technológiák gyengeségeit, és növeli a rendszer általános pontosságát, megbízhatóságát és robusztusságát. Például egy lézeres távolságmérő, amely egy beépített kamerával és inerciális szenzorokkal rendelkezik, képes lesz a távolság mellett a tárgyak 3D-s pozícióját, orientációját és mozgását is rögzíteni, még akkor is, ha a lézersugár időlegesen megszakad. Ezek a rendszerek kulcsfontosságúak lesznek az autonóm robotikában, a drónokban és az okos városok infrastruktúrájában.

Adatmegosztás és felhőalapú megoldások

A felhőalapú adatmegosztás és elemzés szintén kulcsszerepet játszik majd. A távolságmérők egyre gyakrabban lesznek képesek közvetlenül feltölteni a mért adatokat a felhőbe, ahol azok azonnal elérhetővé válnak más felhasználók, tervezőprogramok vagy adatbázisok számára. Ez lehetővé teszi a valós idejű együttműködést, a távoli projektmenedzsmentet és az adatok központosított tárolását. Például egy építkezési területen végzett mérések azonnal megjelenhetnek a BIM (Building Information Modeling) modellben, frissítve a terveket és segítve a döntéshozatalt. Az adatok elemzésével pedig hosszú távon optimalizálhatók a munkafolyamatok és előrejelezhetők a lehetséges problémák.

A távolságmérés jövője tehát nem csupán arról szól, hogy pontosabban mérjünk, hanem arról is, hogy intelligensebben, integráltabban és hatékonyabban használjuk fel az adatokat a legkülönfélébb iparágakban és a mindennapi életben. A technológia továbbra is izgalmas innovációkat tartogat ezen a területen.
