Gondolt már arra, hogy a szemüvegén, a fényképezőgépén vagy akár egy egyszerű kukucskálón keresztül hogyan látja a világot a maga komplexitásában, vagy éppen szélesebb perspektívában? A modern optika csodái mögött gyakran olyan alapvető elemek állnak, mint a szórólencsék, melyek láthatatlanul, de annál hatékonyabban formálják a fényt, és ezáltal a látott képet. Ezek a különleges optikai elemek, melyeket más néven divergens lencséknek is nevezünk, alapvetően különböznek a gyűjtőlencséktől, és egyedülálló képességeik révén számos területen nélkülözhetetlenné váltak, a látáskorrekciótól kezdve a legmodernebb tudományos műszerekig.
A szórólencsék alapjai: Mi is az a divergens lencse?
A szórólencse, vagy ahogy a fizika nyelvén gyakran emlegetik, a divergens lencse, egy olyan optikai elem, amely a ráeső párhuzamos fénysugarakat szétszórja, vagyis eltéríti egymástól. Ezzel szemben a gyűjtőlencsék a párhuzamos fénysugarakat egy pontba, a fókusztávolságukba gyűjtik össze. A szórólencsék legjellemzőbb tulajdonsága, hogy a középpontjuk vékonyabb, mint a széleik, ami morfológiailag is megkülönbözteti őket a gyűjtőlencséktől, melyek középen vastagabbak. Ez a formai különbség alapvető a fény szórásának mechanizmusában.
A szórólencsék leggyakoribb típusa a homorú lencse, melynek felületei befelé görbülnek. A fény törésének elve alapján a lencse anyagában lassabban haladó fény a felületek görbülete miatt úgy térül el, hogy a lencsét elhagyva szétszórtan folytatja útját. A szórólencsék esetében a fókusztávolság negatív előjelű, mivel a szétszórt sugarak meghosszabbításai egy virtuális fókuszpontban metszik egymást a lencse azon oldalán, ahonnan a fény érkezett. Ez a virtuális fókuszpont alapvető a képalkotás megértésében és a lencsék paramétereinek meghatározásában.
Hogyan működnek a szórólencsék? A fénytörés tudománya
A szórólencsék működésének megértéséhez elengedhetetlen a fénytörés (refrakció) jelenségének ismerete. Amikor a fény egyik optikailag eltérő sűrűségű közegből egy másikba lép – például levegőből üvegbe, majd vissza levegőbe –, irányt változtat. Ezt a jelenséget írja le a Snellius-Descartes törvénye, amely szerint a beesési szög szinusza és a törési szög szinusza aránya állandó, és egyenlő a két közeg törésmutatójának arányával. A szórólencsék anyaga (általában üveg vagy műanyag) nagyobb törésmutatóval rendelkezik, mint a környező levegő, ami lehetővé teszi a fény irányított eltérítését.
A szórólencse felületeinek speciális, homorú geometriája kulcsfontosságú. Képzeljünk el párhuzamos fénysugarakat, amelyek egy ilyen lencsére esnek. Mivel a lencse szélei vastagabbak, mint a középpontja, a lencse szélén áthaladó fénysugarak nagyobb távolságot tesznek meg a vastagabb anyagon belül, mint a lencse középpontján áthaladó sugarak. Ennek következtében a lencse széleinél a fény erősebben törik meg, és a sugarak a lencse optikai tengelyétől távolodva divergálnak. A fénysugarak úgy térnek el, mintha egyetlen pontból, a virtuális fókuszpontból indultak volna ki.
A virtuális képalkotás a szórólencsék másik meghatározó tulajdonsága. Mivel a szórólencsék a fénysugarakat szórják, nem képesek valós képet alkotni, amelyet ernyőre lehetne vetíteni. Ehelyett a szétszórt sugarak meghosszabbításai metszik egymást egy pontban, létrehozva egy virtuális, egyenes állású és kicsinyített képet. Ez a kép mindig a tárgy és a lencse között, a lencse fókuszpontjában vagy azon belül jön létre. Ez a képalkotási mód alapvető fontosságú számos gyakorlati alkalmazásban, különösen a látáskorrekcióban.
„A szórólencsék a fény finom manipulációjával képesek kiterjeszteni látóterünket, vagy éppen korrigálni a szem hibáit, láthatatlan hídakat építve a valóság és a tökéletesített észlelés között.”
A szórólencsék főbb típusai és geometriai jellemzőik
Bár a „szórólencse” kifejezés általános, valójában többféle geometriai kialakítás létezik, amelyek mind a divergens tulajdonságot mutatják. Ezek a típusok a lencse két felületének görbületétől függően különböznek, és mindegyiknek megvan a maga specifikus optikai viselkedése és alkalmazási területe.
Bikonkáv lencsék (kétoldalt homorú)
A bikonkáv lencse a leggyakoribb és legtisztább példája a szórólencséknek. Mindkét felülete homorú, vagyis befelé görbül. Ez a kialakítás biztosítja a legerőteljesebb fényszórást az adott anyag és görbületi sugarak mellett. A középpontja a legvékonyabb része, míg a szélei felé vastagszik. Ezt a típust széles körben alkalmazzák a rövidlátás korrekciójában, mivel hatékonyan szórja szét a fényt, és a fókuszpontot közelebb hozza a retinához.
Plánkonkáv lencsék (egyik oldalon sík, a másikon homorú)
A plánkonkáv lencsék egyik felülete sík, míg a másik homorú. Ez a kialakítás enyhébb fényszórást biztosít, mint a bikonkáv lencse, azonos görbületi sugár esetén. Gyakran használják őket optikai rendszerekben, ahol a fényszórás mértékének finomhangolására van szükség, vagy amikor az optikai tengelytől való eltérések minimalizálása fontos. Például lézersugarak tágítására vagy összetett optikai rendszerekben aberrációk korrekciójára lehetnek ideálisak.
Konvex-konkáv lencsék (domború-homorú, vagy meniszkusz lencsék)
A konvex-konkáv lencsék, más néven meniszkusz lencsék, egyik felületükön domborúak, a másikon homorúak. A lencse divergens vagy konvergens tulajdonsága attól függ, hogy melyik felület görbülete erősebb. Ha a homorú felület görbülete erősebb, mint a domborúé, akkor a lencse szórólencseként működik. Ezeket a lencséket gyakran használják többelemű optikai rendszerekben, például fényképezőgép lencsékben, ahol az aberrációk (képalkotási hibák) korrekciójában játszanak fontos szerepet. Képesek kiegyensúlyozni más lencsék hibáit, miközben fenntartják a kívánt optikai teljesítményt.

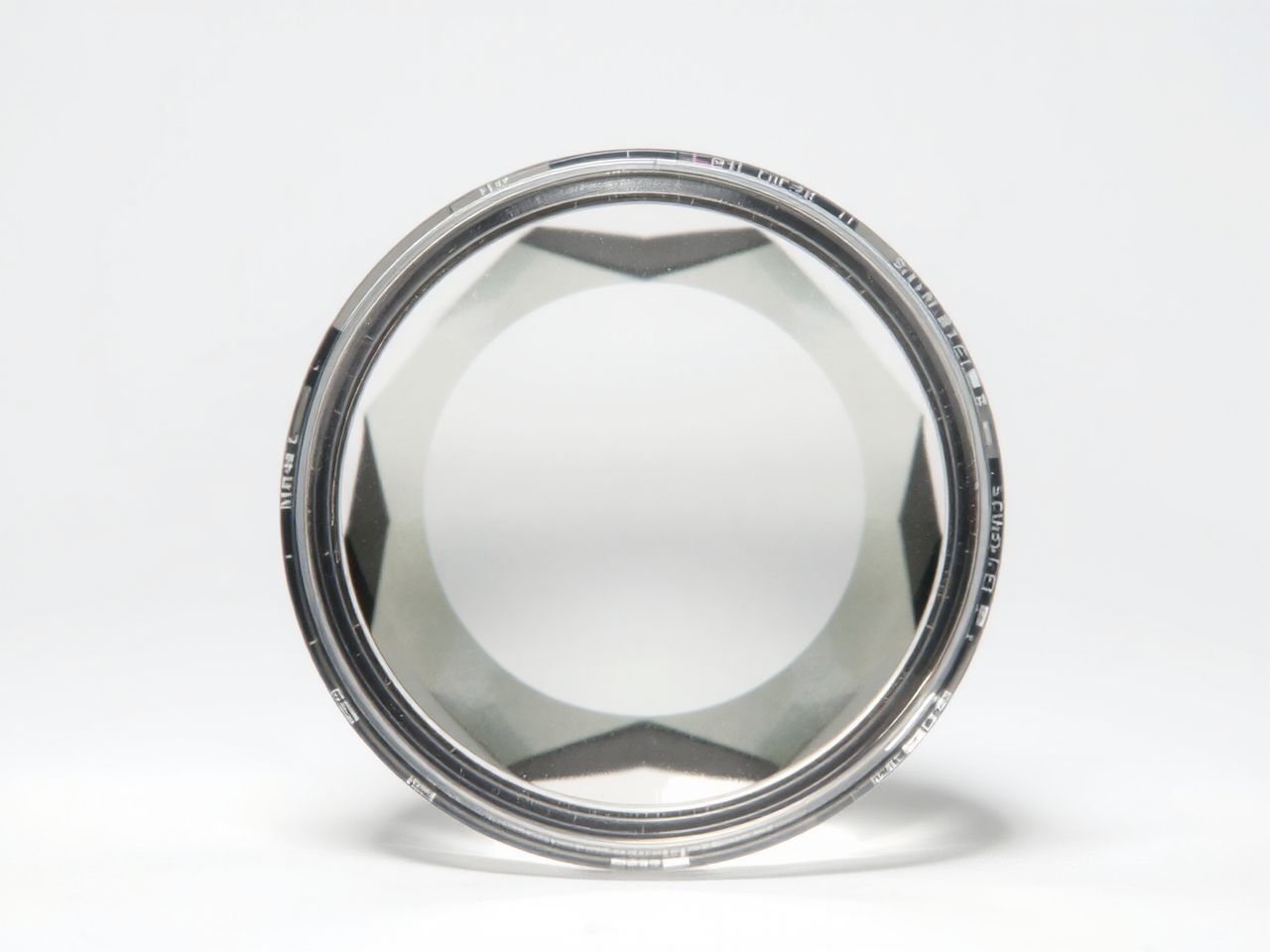

Optikai tulajdonságok és paraméterek
A szórólencsék működésének és alkalmazásának teljes körű megértéséhez kulcsfontosságú az optikai tulajdonságaik és a hozzájuk tartozó paraméterek ismerete. Ezek a paraméterek nemcsak a lencse fizikai jellemzőit írják le, hanem azt is, hogyan fogja befolyásolni a rajta áthaladó fényt.
Fókusztávolság (f)
A fókusztávolság a lencse optikai középpontjától (vagy a főpontoktól) a fókuszpontig mért távolság. Szórólencsék esetében ez a távolság mindig negatív előjelű, mivel a fókuszpont virtuális, és a lencse azon oldalán található, ahonnan a fénysugarak érkeznek. Minél kisebb az abszolút értékben vett fókusztávolság, annál erősebb a lencse fényszóró képessége.
Optikai törőerő (D)
Az optikai törőerő (dioptria) a fókusztávolság reciprokával egyenlő (D = 1/f), ahol a fókusztávolságot méterben adjuk meg. Szórólencsék esetében az optikai törőerő is negatív előjelű. Ez az érték a szemüvegek és kontaktlencsék esetében kulcsfontosságú, mivel ez fejezi ki, milyen mértékben korrigálja a lencse a látáshibát. Minél nagyobb az abszolút értékben vett dioptria, annál erősebb a lencse.
Optikai tengely és optikai középpont
Az optikai tengely egy képzeletbeli egyenes, amely áthalad a lencse középpontján és merőleges a lencse felületeire. Ez az a tengely, amely mentén a lencse optikailag szimmetrikus. Az optikai középpont az a pont a lencsén belül, amelyen áthaladó fénysugarak eltérítés nélkül haladnak át. Ideális vékony lencsék esetén ez egyetlen pont.
Aberrációk (képalkotási hibák)
A valóságban a lencsék nem tökéletesek, és különböző aberrációkat (képalkotási hibákat) mutathatnak. Ezek a hibák rontják a kép minőségét, torzítják a színeket vagy az alakzatokat. A szórólencsék is szenvedhetnek ezektől a hibáktól, de gyakran használják őket arra is, hogy más lencsék aberrációit kompenzálják egy összetett optikai rendszerben.
- Szférikus aberráció: A lencse széli részein áthaladó fénysugarak más fókuszpontban gyűlnek össze (vagy szóródnak szét), mint a középponthoz közelebbi sugarak. Ez elmosódott képet eredményez.
- Kromatikus aberráció: A fény különböző hullámhosszúságú (színű) komponensei eltérő mértékben törnek meg, ami színes szegélyeket vagy elmosódást okoz a kép szélén.
- Asztigmatizmus: A lencse felületének aszimmetriája miatt a különböző síkokban lévő fénysugarak eltérő mértékben fókuszálódnak, ami torzított képet eredményez.
Matematikai leírás: Lencseegyenletek
Az optikai rendszerek tervezéséhez és elemzéséhez elengedhetetlen a szórólencsék viselkedésének matematikai leírása. A vékony lencsékre vonatkozó egyenletek egyszerűsítik a számításokat, feltételezve, hogy a lencse vastagsága elhanyagolható a fókusztávolsághoz képest.
A vékony lencse egyenlete
Az egyik legfontosabb összefüggés a vékony lencse egyenlete:
1/f = 1/ttárgy + 1/tkép
Ahol:
fa lencse fókusztávolsága (szórólencsék esetén negatív).ttárgya tárgytávolság (a tárgy és a lencse közötti távolság).tképa képtávolság (a kép és a lencse közötti távolság). Szórólencsék esetén a virtuális kép miatt ez az érték is negatív.
Ez az egyenlet lehetővé teszi a kép helyzetének kiszámítását egy adott tárgytávolság és fókusztávolság mellett.
A lencsekészítő egyenlete (Lensmaker’s Equation)
Ez az egyenlet a lencse fókusztávolságát a lencse anyagának törésmutatójával és a felületek görbületi sugaraival hozza összefüggésbe:
1/f = (n - 1) * (1/R1 - 1/R2)
Ahol:
fa lencse fókusztávolsága.na lencse anyagának törésmutatója.R1az első felület görbületi sugara.R2a második felület görbületi sugara.
Fontos megjegyezni, hogy a görbületi sugarak előjelét a Descartes-féle előjelszabály szerint kell figyelembe venni: a domború felületek görbületi sugara pozitív, a homorú felületeké negatív, ha a fény a felülettel ellentétes irányból érkezik.
Nagyítás (M)
A nagyítás azt mutatja meg, hogy a kép hányszor nagyobb vagy kisebb a tárgyhoz képest:
M = -tkép / ttárgy = Kép magassága / Tárgy magassága
Szórólencsék esetében a nagyítás mindig pozitív és 1-nél kisebb, ami azt jelenti, hogy a kép egyenes állású és kicsinyített. A negatív előjel a képtávolságban is jelzi a virtuális képet.
Szórólencsék alkalmazása a látáskorrekcióban: A rövidlátás ellenszere
Az egyik legelterjedtebb és legközismertebb alkalmazási területe a szórólencséknek a látáskorrekció, azon belül is a rövidlátás (myopia) javítása. A rövidlátás egy olyan fénytörési hiba, ahol a szembe érkező párhuzamos fénysugarak túl hamar, a retina előtt fókuszálódnak, ami távoli tárgyak elmosódott látását eredményezi.
A rövidlátás anatómiája és optikája
A rövidlátás többnyire akkor alakul ki, ha a szemgolyó túl hosszú, vagy a szemlencse, illetve a szaruhártya túl erős törőerővel rendelkezik. Ebben az esetben a szem természetes optikai rendszere a végtelenből érkező fénysugarakat a retina elé vetíti, így a retinán már elmosódott kép keletkezik. A rövidlátó személyek közelre jól látnak, de a távoli tárgyak homályosak számukra.
A szórólencse szerepe a korrekcióban
A szórólencsék tökéletesen alkalmasak a rövidlátás korrekciójára, mivel pontosan azt a hatást fejtik ki, amire szükség van: szétszórják a beérkező fénysugarakat, mielőtt azok a szembe jutnának. Ezáltal a fénysugarak a szemlencse és a szaruhártya által történő további törés után pontosan a retinán fókuszálódnak. A szórólencse negatív dioptriája ellensúlyozza a szem túlzott törőerejét, vagy kompenzálja a szemgolyó hosszúságát.
A szemüvegekben és kontaktlencsékben használt homorú lencsék a rájuk eső fénysugarakat úgy térítik el, mintha egy távolabbi pontból (a rövidlátó szem „távolponti” hibájának megfelelő távolságból) érkeznének. Így a szem optikai rendszere számára ez a „megtévesztett” fény már megfelelő módon fókuszálódik a retinán. A megfelelő dioptriájú szórólencse kiválasztása kulcsfontosságú a tiszta látás eléréséhez, amit szemész vagy optometrista határoz meg.
„A rövidlátó számára a szórólencse nem csupán egy darab üveg vagy műanyag, hanem egy kapu a tiszta, éles látás világába, ahol a távoli horizontok ismét részletgazdaggá válnak.”
Szórólencsék az optikai műszerekben
A szórólencsék nemcsak a látáskorrekcióban játszanak kulcsszerepet, hanem számos összetett optikai műszer elengedhetetlen alkotóelemei is. Képességük, hogy a fényt szétszórják, vagy éppen más lencsék által létrehozott aberrációkat korrigáljanak, rendkívül sokoldalúvá teszi őket a mérnöki optikában.
Távcsövek és binokulárok
Bár a legtöbb távcső gyűjtőlencséket használ a fő objektívhez, a szórólencsék mégis fontos szerepet kapnak bizonyos típusokban, például a Galilei-távcsőben. Ez a típusú távcső egy gyűjtő objektívből és egy szóró okulárból áll. A szóró okulár egyenes állású, nem fordított képet ad, ami ideálissá teszi színházi távcsövekhez vagy egyszerűbb binokulárokhoz. A modern, összetettebb távcsövekben és binokulárokban a szórólencséket gyakran használják korrekciós elemekként az optikai rendszerben fellépő aberrációk (különösen a kromatikus és szférikus aberráció) minimalizálására, javítva ezzel a kép élességét és kontrasztját.
Fényképezőgépek és videókamerák
A modern fényképezőgép-objektívek hihetetlenül összetett optikai rendszerek, amelyek több tucat lencseelemet tartalmazhatnak. A szórólencsék itt kulcsfontosságúak a széles látószögű objektívek kialakításában, ahol a cél a minél nagyobb látómező leképezése minimális torzítással. Emellett a zoom objektívek mozgó lencsecsoportjaiban is gyakran találunk szórólencséket, amelyek segítenek a fókusztávolság változtatásában, miközben fenntartják a kép minőségét a teljes zoomtartományban. A telekonverterek, amelyek megnövelik az objektív fókusztávolságát, szintén tartalmaznak szórólencséket a kép nagyításához.
Projektorok
A projektorok, legyen szó mozi-, adat- vagy diavetítőkről, szintén használják a szórólencséket. Bár a fő vetítő lencse általában gyűjtő, a projektorok megvilágító rendszereiben vagy képalkotó egységeiben szükség lehet a fény terítésére, vagy a fénysugár formálására. A szórólencsék segíthetnek a fény egyenletes elosztásában a képkocka felületén, vagy a vetített kép torzításainak korrekciójában.
Mikroszkópok
A mikroszkópok objektívjei szintén több lencseelemből épülnek fel, és bár a nagyítást elsősorban a gyűjtőlencsék biztosítják, a szórólencséket itt is az aberrációk csökkentésére és a képminőség javítására használják. Különösen a nagy nagyítású objektívek igénylik a precíz optikai korrekciót, ahol a legapróbb hibák is jelentősen ronthatják a látott képet.

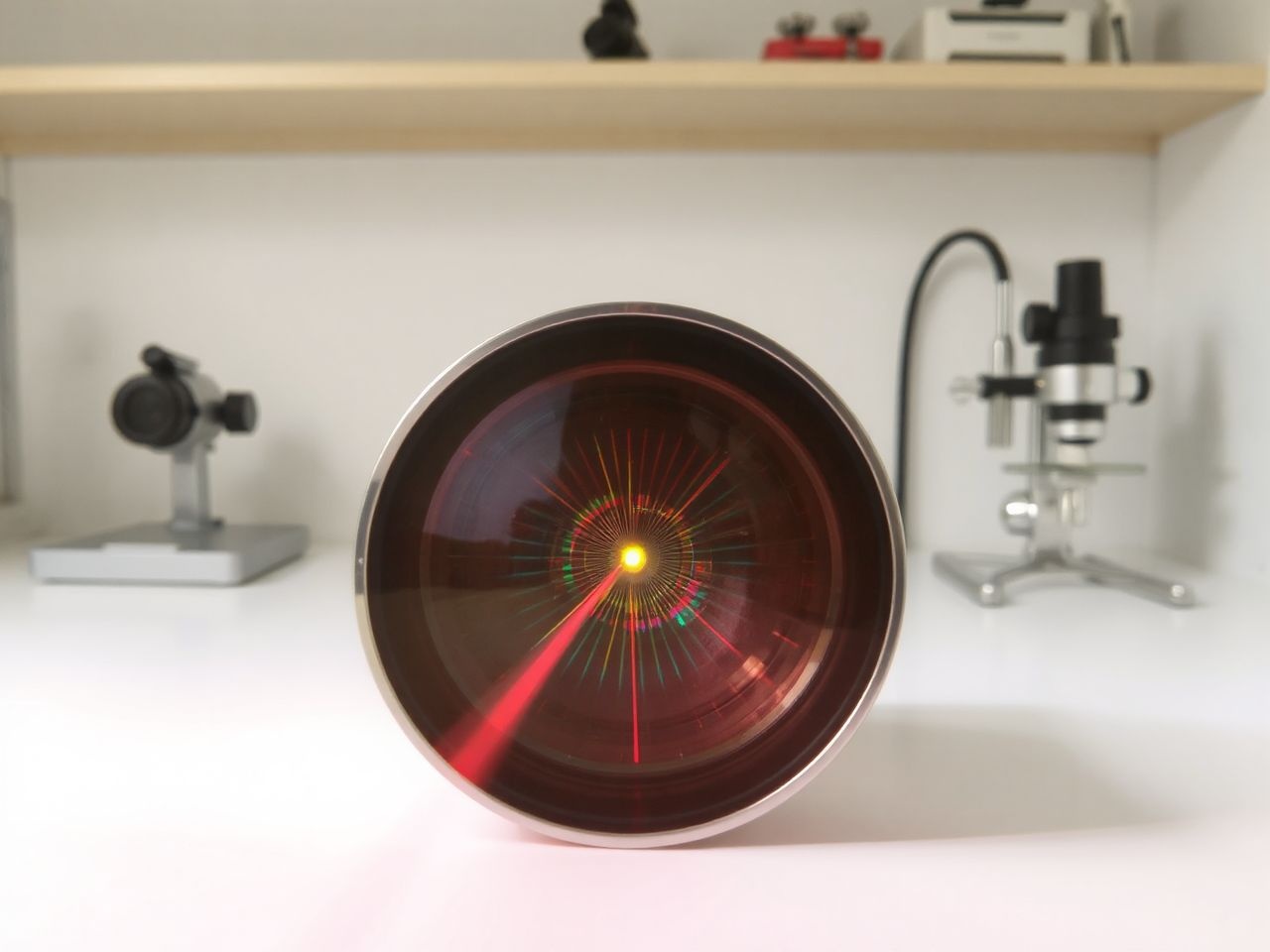

Szórólencsék a lézertechnikában és tudományos kutatásban
A lézertechnológia és a tudományos kutatás számos területe támaszkodik a szórólencsék precíz fénykezelési képességeire. A lézersugarak egyedi tulajdonságai – mint a koherencia és a párhuzamosság – különleges optikai elemeket igényelnek a manipulációjukhoz.
Lézersugarak tágítása (Beam Expansion)
A lézersugarak tágítása az egyik leggyakoribb alkalmazási területe a szórólencséknek a lézertechnikában. Egy gyűjtőlencse és egy szórólencse megfelelő kombinációjával (amelyet gyakran Galilei-távcső elrendezésnek is neveznek) a lézersugár átmérője kontrolláltan növelhető. Ez több okból is fontos:
- Divergencia csökkentése: Egy tágabb lézersugár kevésbé divergál (szóródik szét) nagyobb távolságokon, ami kritikus például lézeres távolságmérésnél vagy adatátvitelnél.
- Fókuszálási pontosság: Egy tágabb sugár pontosabban fókuszálható egy nagyon kis pontba egy másik lencse segítségével, ami elengedhetetlen például lézeres vágásnál, gravírozásnál vagy mikromanipulációnál.
- Optikai rendszerek töltése: Nagyobb optikai elemek, mint például nagy rekesznyílású objektívek vagy spektrométerek bemeneti nyílásai, hatékonyabban megvilágíthatók tágított lézersugárral.
Lézersugár-formálás és homogenizálás
A szórólencséket, gyakran más lencsékkel együtt, a lézersugár profiljának formálására is használják. Például egy Gauss-eloszlású sugár (amelynek intenzitása a középpontban a legnagyobb) átalakítható egyenletesebb intenzitású, „top-hat” profilú sugárrá speciális optikai elemekkel, amelyekben szórólencse komponensek is részt vehetnek. Ez a homogenizálás fontos például anyagfeldolgozási vagy orvosi lézeres alkalmazásoknál, ahol egyenletes energiaeloszlásra van szükség.
Spektrométerek és monokromátorok
A spektrométerek és monokromátorok olyan tudományos műszerek, amelyek a fényt alkotó hullámhosszúságokra bontják fel, és mérik azok intenzitását. Bár a fő diszperzív elemek (rácsok, prizmák) és a detektorok gyűjtőlencséket használnak a fény fókuszálására, a rendszerben szükség lehet szórólencsékre is a fény útjának módosítására, a sugár tágítására vagy a bemeneti fény homogenizálására, mielőtt az a diszperzív elemre esne. Ez biztosítja a pontosabb spektrális felbontást és a jobb jelteljesítményt.
Optikai csapdák és manipuláció
A modern fizikában, különösen az atomfizikában és a kvantumoptikában, a lézersugarakat gyakran használják atomok, molekulák vagy nanorészecskék csapdázására és manipulálására. Ezen rendszerekben a szórólencsék, más optikai elemekkel kombinálva, segítenek a lézersugarak precíz formálásában és irányításában, létrehozva azokat a finom optikai potenciálokat, amelyekben a részecskék befoghatók és mozgathatók.
Szórólencsék az iparban és a mindennapokban
A szórólencsék hatása túlmutat a laboratóriumokon és az orvosi rendelőkön. Számos mindennapi eszközben és ipari alkalmazásban is találkozhatunk velük, gyakran anélkül, hogy tudnánk róla.
Autóipari alkalmazások
Az autóiparban a szórólencsék szerepet játszhatnak a fényszórók tervezésében. Bár a fő fókusz a gyűjtőlencséken és reflektorokon van a fény előre vetítésére, bizonyos esetekben a fényszórókban lévő optikai elemek (például a szélesebb, közelebbi megvilágításért felelős komponensek) tartalmazhatnak szórólencse elemeket a fény terítésére és a látómező szélesítésére. Emellett a visszapillantó tükrök közül néhány (különösen a szélesebb látószögű, „tárgyak közelebb vannak, mint gondolná” feliratúak) enyhén konvex felületűek, ami optikailag szórólencseként működik, szélesebb látóteret biztosítva, bár a képet kicsinyítve.
Kukucskálók (ajtóoptika)
Az ajtókba épített kukucskálók (vagy kémlelőnyílások) tipikusan egyfajta fordított Galilei-távcsőként működnek. Egy széles látószögű lencserendszert tartalmaznak, amely gyakran egy szórólencsét is magában foglal, hogy a látóteret jelentősen kiszélesítse. Ennek eredményeként a látogatót kicsinyítve látjuk, de sokkal nagyobb szögből, mint egy egyszerű lyukon keresztül.
Biztonsági és megfigyelő rendszerek
A biztonsági kamerák és megfigyelő rendszerek széles látószögű objektívjei is gyakran tartalmaznak szórólencse elemeket. Ezek az elemek segítenek a látómező maximalizálásában, lehetővé téve, hogy egyetlen kamera nagyobb területet fedjen le. Azonban figyelembe kell venni a szórólencsék által okozott torzítást, amelyet szoftveresen korrigálni kell a valósághű kép eléréséhez.
Optikai illúziók és bemutatók
A szórólencséket gyakran használják fizikai bemutatókban és optikai illúziók létrehozására. A velük létrehozható virtuális, kicsinyített képek, valamint a fénysugarak szétszórásának vizuális demonstrációja kiváló eszköz a fénytan alapelveinek magyarázatára az oktatásban és a tudományos ismeretterjesztésben.
A szórólencsék gyártása és anyagai
A szórólencsék gyártása precíziós optikai folyamat, amely magában foglalja az anyagválasztást, a formázást, a csiszolást, a polírozást és a bevonatolást. Az elkészült lencse minősége és teljesítménye nagyban függ ezektől a lépésektől.
Alapanyagok
A leggyakoribb anyagok a szórólencsék gyártásához:
- Optikai üveg: Különböző típusú üvegeket használnak, mint például koronaüveg vagy flintüveg, amelyek eltérő törésmutatóval és diszperziós tulajdonságokkal rendelkeznek. Az üveg kiválasztása kulcsfontosságú a kromatikus aberrációk minimalizálásában és a kívánt optikai teljesítmény elérésében.
- Műanyagok: Polikarbonát, CR-39 és más optikai minőségű műanyagok egyre elterjedtebbek, különösen a szemüveglencsék és a könnyű, ütésálló optikai elemek gyártásában. A műanyag lencsék könnyebbek, ellenállóbbak és olcsóbbak lehetnek, bár optikai tulajdonságaik néha elmaradnak az üvegétől.
- Kristályok: Speciális alkalmazásokban, például infravörös vagy ultraibolya tartományban működő optikákhoz, egzotikus kristályokat, mint például a kalcium-fluorid vagy a germánium is felhasználhatnak.
Gyártási folyamatok
- Nyersanyag előkészítés: Az üveg vagy műanyag nyersanyagot megfelelő méretű tömbökké vagy lemezekké vágják.
- Alakítás (grinding): A nyersdarabokat mechanikus csiszolással közelítőleg a kívánt görbületi formára hozzák. Ez egy durva csiszolási fázis.
- Finomcsiszolás (fine grinding): Kisebb szemcséjű csiszolóanyagokkal finomítják a felületet, eltávolítva a durva csiszolás nyomait.
- Polírozás (polishing): Speciális polírozó pasztákkal és polírozó szerszámokkal rendkívül sima és átlátszó felületet hoznak létre. Ez a lépés kritikus az optikai minőség szempontjából.
- Élkikészítés és centírozás: A lencsék széleit a kívánt alakra és méretre csiszolják, és biztosítják, hogy az optikai középpont pontosan egybeessen a mechanikai középponttal.
- Bevonatolás (coating): A lencsék felületét gyakran vékony rétegekkel vonják be. Ezek a bevonatok csökkenthetik a visszaverődést (tükröződésmentes bevonatok), növelhetik az áteresztőképességet, védelmet nyújthatnak a karcolások ellen, vagy speciális optikai tulajdonságokat adhatnak (pl. UV-szűrő, polarizáló réteg).
- Minőségellenőrzés: Az elkészült lencséket szigorú optikai teszteknek vetik alá, hogy ellenőrizzék a fókusztávolságot, a felületi minőséget, az aberrációkat és a bevonatok integritását.
Különbségek és összehasonlítás a gyűjtőlencsékkel
Fontos megérteni a szórólencsék és a gyűjtőlencsék közötti alapvető különbségeket, mivel ezek határozzák meg az alkalmazási területeiket és optikai viselkedésüket. Bár mindkettő a fénytörés elvén alapul, hatásuk ellentétes.
| Jellemző | Szórólencse (Divergens) | Gyűjtőlencse (Konvergens) |
|---|---|---|
| Geometriai forma | Középen vékonyabb, szélein vastagabb (pl. bikonkáv) | Középen vastagabb, szélein vékonyabb (pl. bikonvex) |
| Fényre gyakorolt hatás | A párhuzamos fénysugarakat szétszórja (divergálja) | A párhuzamos fénysugarakat egy pontba gyűjti (konvergálja) |
| Fókuszpont | Virtuális, a lencse azon oldalán, ahonnan a fény érkezik | Valós, a lencse másik oldalán |
| Fókusztávolság | Negatív előjelű | Pozitív előjelű |
| Optikai törőerő | Negatív dioptria | Pozitív dioptria |
| Képalkotás | Mindig virtuális, egyenes állású, kicsinyített | Lehet valós vagy virtuális, fordított vagy egyenes állású, nagyított vagy kicsinyített (a tárgytávolságtól függően) |
| Főbb alkalmazások | Rövidlátás korrekciója, lézersugár tágítás, széles látószögű optikák | Távollátás korrekciója, mikroszkópok, távcsövek objektívjei, nagyítók |
A két lencsetípus gyakran kiegészíti egymást összetett optikai rendszerekben. Például egy akromatikus dublett, amely a kromatikus aberrációt hivatott csökkenteni, egy gyűjtő és egy szóró lencséből áll, különböző diszperziós tulajdonságú üvegekből. Ez a kombináció lehetővé teszi a fény különböző színkomponenseinek pontosabb fókuszálását, javítva a képminőséget.
Jövőbeli trendek és innovációk
Az optika és a szórólencsék területe folyamatosan fejlődik, új anyagokkal és gyártási technológiákkal. A jövőben még inkább intelligens és adaptív optikai rendszerekre számíthatunk, amelyekben a szórólencsék is kulcsszerepet játszanak.
Metaanyagok és metafelületek
A metaanyagok és metafelületek olyan mesterségesen tervezett anyagok, amelyek a fényhullámokkal olyan módon lépnek kölcsönhatásba, ami a természetes anyagokkal nem lehetséges. Ezek az anyagok lehetővé teszik rendkívül vékony, lapos lencsék létrehozását, amelyek képesek a fénytörést rendkívül precízen szabályozni. A meta-szórólencsék forradalmasíthatják a kompakt optikai rendszereket, például a mobiltelefonok kameráit vagy a VR/AR eszközök optikáját, kiküszöbölve a hagyományos lencsék vastagságát és súlyát.
Adaptív optika
Az adaptív optika olyan technológia, amely valós időben korrigálja a fény hullámfrontjának torzításait, például a légköri turbulencia vagy a lencsehibák miatt. Bár a fő elemek általában deformálható tükrök, a rendszerekben szórólencse elemek is részt vehetnek a fényút előkészítésében vagy a korrekció finomhangolásában. Ez a technológia különösen fontos a csillagászatban és a nagyfelbontású képalkotásban.
Folyékony lencsék és hangolható optikák
A folyékony lencsék és más hangolható optikai elemek lehetővé teszik a fókusztávolság vagy a fényszórás mértékének elektronikus vagy mechanikus úton történő változtatását. Ez megnyitja az utat az autofókuszos rendszerek, változtatható zoomú lencsék és adaptív szemüvegek felé, amelyek dinamikusan alkalmazkodnak a felhasználó látásához vagy a környezeti feltételekhez. A szórólencse elven működő folyékony lencsék jelentősen hozzájárulhatnak ezeknek a rendszereknek a fejlődéséhez.
Integrált optika és fotonika
Az integrált optika és fotonika területén a lencséket és más optikai elemeket mikrochipekre integrálják. Ez a miniatürizálás lehetővé teszi rendkívül kompakt és nagy teljesítményű optikai rendszerek létrehozását, amelyek adatkommunikációban, érzékelőkben és orvosi diagnosztikában alkalmazhatók. A mikro-szórólencsék kulcsfontosságúak lehetnek a fényvezetés, a sugárformálás és az optikai jelfeldolgozás ezen a szinten.
A szórólencsék karbantartása és tisztítása
A szórólencsék, mint minden optikai elem, megfelelő karbantartást és tisztítást igényelnek, hogy hosszú távon megőrizzék optikai teljesítményüket. A por, a szennyeződés és az ujjlenyomatok jelentősen ronthatják a képminőséget és csökkenthetik a fényáteresztést.
Alapvető tisztítási elvek
- Por eltávolítása: Mindig puha, tiszta ecsettel vagy sűrített levegővel kezdjük a tisztítást, hogy eltávolítsuk a felületi port és a nagyobb szennyeződéseket. Ez megakadályozza, hogy a dörzsölés során a portszemcsék megkarcolják a lencse felületét.
- Ujjlenyomatok és zsíros foltok: Speciális optikai tisztítófolyadékot és mikroszálas kendőt használjunk. A folyadékot a kendőre fújjuk, ne közvetlenül a lencsére, majd óvatos, körkörös mozdulatokkal töröljük át a felületet.
- Kerüljük a durva anyagokat: Szigorúan tilos papírtörlőt, ruhadarabot vagy más durva anyagot használni, mivel ezek karcolásokat okozhatnak a lencse felületén vagy a bevonatokon.
- Rendszeresség: Rendszeres, de óvatos tisztítással megelőzhető a makacs szennyeződések kialakulása.
Tárolás és védelem
A lencsék megfelelő tárolása legalább annyira fontos, mint a tisztításuk:
- Védőtok: Mindig használjunk védőtokot a szemüvegekhez, kontaktlencsékhez és a fényképezőgép-objektívekhez, amikor azok nincsenek használatban.
- Pormentes környezet: Lehetőség szerint pormentes, száraz helyen tároljuk az optikai eszközöket.
- Hőmérséklet-ingadozás: Kerüljük a hirtelen és extrém hőmérséklet-ingadozásokat, amelyek károsíthatják a lencse anyagát vagy a bevonatokat.
- Közvetlen napfény: Ne tegyük ki a lencséket közvetlen, erős napfénynek hosszabb ideig, különösen akkor, ha azok gyűjtő hatásúak is lehetnek, mivel ez tüzet okozhat vagy károsíthatja a belső optikai elemeket.
A szórólencsék, legyenek azok a szemünk előtt a mindennapokban vagy egy precíziós műszer belsejében elrejtve, a modern optika és technológia alapkövei. Működésük megértése és alkalmazási területeik széles skálája rávilágít arra, hogy milyen messzire jutott az emberiség a fény manipulálásának tudományában.
