Szolenoid: mit jelent és hogyan működik az elektromágneses tekercs?

Képzelje el, ahogy reggel felkel, megnyomja az autója indítógombját, a mosógép elkezdi a programját, vagy éppen a kávéfőzője zúgni kezd. Vajon mi a közös ezekben a mindennapi cselekedetekben és eszközökben, amelyek nélkülözhetetlen részévé váltak az életünknek? A válasz gyakran egy apró, mégis elképesztően sokoldalú alkatrészben rejlik: a szolenoidban. Ez az elektromágneses tekercs, melynek működési elve évszázados felfedezéseken alapszik, csendes, de meghatározó szereplője a modern technológiának. De pontosan mit is jelent ez a furcsa szó, és hogyan képes az elektromosságot mozgássá alakítani, millióféle feladatot ellátva a háztartási gépektől az ipari automatizálásig?

A szolenoid alapjai: mi is az valójában?

A szolenoid szó hallatán sokan talán egy bonyolult, ipari alkatrészre gondolnak, pedig a működési elve viszonylag egyszerű, és a mindennapokban is rengetegszer találkozunk vele. Lényegében egy olyan elektromágneses tekercsről van szó, amely elektromos áram hatására egy mozgó alkatrészt, általában egy fémrúdat vagy dugattyút képes elmozdítani. Két fő részből áll: egy huzaltekercsből és egy mozgatható, ferromágneses magból. Amikor áram folyik át a tekercsen, mágneses mező keletkezik, amely vonzza vagy taszítja a magot, ezáltal mechanikai mozgást generálva.

A kifejezés maga a görög „solen” (cső) és „eidos” (forma) szavakból származik, ami találóan írja le a tekercs csőszerű vagy hengeres alakját. A szolenoidok tehát az elektromágnesesség elvén működő aktuátorok, amelyek az elektromos energiát lineáris vagy forgó mechanikai mozgássá alakítják át. Ez a képesség teszi őket rendkívül hasznossá olyan alkalmazásokban, ahol pontos és megbízható vezérlésre van szükség.

Történetük egészen a 19. század elejéig nyúlik vissza, amikor Hans Christian Ørsted dán fizikus felfedezte, hogy az elektromos áram mágneses mezőt hoz létre. Ezt követően André-Marie Ampère francia matematikus és fizikus részletesen tanulmányozta az áramok mágneses hatásait, és lefektette az elektrodinamika alapjait. Az ő munkássága alapozta meg a tekercsek mágneses tulajdonságainak megértését, amelyekből később a modern szolenoidok kifejlődtek.

Hogyan működik az elektromágneses tekercs? A fizikai elvek

A szolenoid működésének megértéséhez elengedhetetlen az elektromágnesesség alapvető fizikai elveinek ismerete. Az egész a mágneses mező generálásával kezdődik, amikor elektromos áram halad át egy vezetőn. Ez az Ørsted-effektus néven ismert jelenség a szolenoidok alapja.

Az elektromágnesesség alapjai

Amikor egy elektromos áram folyik át egy vezetékdarabon, körülötte egy körkörös mágneses mező jön létre. Ennek iránya a jobbszabály segítségével határozható meg: ha a hüvelykujjunk az áram irányába mutat, akkor a behajlított ujjaink a mágneses mező irányát jelzik. Egyetlen vezeték azonban gyenge mágneses mezőt hoz létre. Ahhoz, hogy erősebb és irányítottabb mezőt kapjunk, a vezetéket tekercsbe, azaz spirálba vagy henger alakban feltekercseljük.

Ez a tekercs, amelyet gyakran induktornak vagy egyszerűen tekercsnek is neveznek, egyfajta „mágneses antennaként” funkcionál. Amikor áram halad át rajta, minden egyes huzalfordulat hozzájárul a teljes mágneses mezőhöz. A tekercs belsejében a mezővonalak sűrűsödnek és szinte párhuzamosan futnak, ami egy viszonylag homogén és erős mágneses mezőt eredményez, hasonlóan egy rúdmágneshez. A tekercs egyik vége északi, a másik déli pólusként viselkedik, attól függően, hogy az áram milyen irányban folyik.

A mágneses mező erősségét több tényező is befolyásolja:

• A tekercs menetszáma (N): Minél több a menetszám egységnyi hosszon, annál erősebb a mágneses mező.
• Az áramerősség (I): A tekercsen átfolyó áram nagysága közvetlenül arányos a mágneses mező erősségével. Nagyobb áram, erősebb mező.
• A tekercs hossza (L): Adott menetszám és áram mellett a rövidebb tekercs általában erősebb mezőt generál a belsejében.
• A tekercs magja (μ): Ez a legfontosabb tényező a szolenoidok esetében.

A ferromágneses mag szerepe

Itt jön képbe a ferromágneses mag. Ha a tekercs belsejébe egy levegő helyett egy olyan anyagot helyezünk, mint a vas, a nikkel, a kobalt vagy ezek ötvözetei, a mágneses mező drámaian felerősödik. Ezeket az anyagokat ferromágneses anyagoknak nevezzük, és az a különleges tulajdonságuk, hogy a külső mágneses mező hatására saját belső mágneses momentumuk is rendeződik, ezáltal sokszorosára növelve a tekercs által generált mágneses fluxust. Az anyag relatív permeabilitása (μ_r) mutatja meg, hányszorosára növeli az anyag a mágneses mezőt a vákuumhoz képest.

A szolenoidokban használt mag általában puha vasból vagy speciális acélötvözetekből készül. Ezek az anyagok könnyen mágnesezhetők és lemágnesezhetők, ami kulcsfontosságú a gyors és ismétlődő működéshez. Amikor a tekercsen áram folyik, a mag mágneseződik, és a tekercs által generált mágneses mező vonzza vagy taszítja a magot, ami mechanikai mozgást eredményez.

„A szolenoid a modern mérnöki munka egyik alappillére, amely az elektromosság láthatatlan erejét kézzelfogható mozgássá alakítja át, számtalan eszközben biztosítva a precíz és megbízható vezérlést.”

A mozgás generálása: vonzás és tolás

A szolenoid magja általában egy rugóval van összekötve, amely alaphelyzetbe állítja, amikor az áramot kikapcsolják. Amikor áramot kapcsolunk a tekercsre, a keletkező mágneses mező vonzóerőt gyakorol a ferromágneses magra. Ez az erő behúzza a magot a tekercs belsejébe, vagy éppen kitolja onnan, attól függően, hogy a szolenoid milyen kialakítású (pull-type vagy push-type). Ez a mechanikai mozgás egy kapcsolót működtethet, egy szelepet nyithat vagy zárhat, vagy bármilyen más mechanikai feladatot elvégezhet.

Amint megszakítjuk az áramellátást, a mágneses mező megszűnik, és a rugó visszahúzza a magot az eredeti pozíciójába. Ez a ciklikus működés teszi lehetővé a szolenoidok széles körű alkalmazását a vezérléstechnikában és az automatizálásban. A sebesség, amellyel a mag mozog, függ az alkalmazott feszültségtől, az áramerősségtől, a tekercs induktivitásától és a mag tömegétől, valamint a rugó erejétől.

A szolenoidok típusai és felépítésük

Bár az alapvető működési elv azonos, a szolenoidok számos különböző formában és méretben léteznek, speciális alkalmazási területekhez igazodva. A leggyakoribb megkülönböztetések a működési elv, a szerkezeti kialakítás és az alkalmazási cél alapján történnek.

Lineáris szolenoidok

Ezek a legelterjedtebb típusok, amelyek egyenes vonalú (lineáris) mozgást generálnak. Két fő kategóriájuk van:

• Húzó (pull-type) szolenoidok: Ezek a szolenoidok a magot a tekercs belsejébe húzzák, amikor bekapcsolják őket. Gyakoriak az ajtózárakban, a szelepekben és a reteszelő mechanizmusokban.
• Toló (push-type) szolenoidok: Ezek a szolenoidok a magot a tekercsből kifelé tolják, amikor bekapcsolják őket. Például nyomtatókban, vagy bizonyos kapcsolómechanizmusokban találhatók meg.

A lineáris szolenoidok további alosztályai a szerkezeti kialakításuk alapján:

• Nyitott keretes (open-frame) szolenoidok: Ezek a legköltséghatékonyabbak és leginkább elterjedtek. A tekercs általában látható, és a mag egy egyszerű fémkeretben mozog. Kisebb erőkifejtésre és rövidebb löketre alkalmasak.
• Cső alakú (tubular) szolenoidok: Ezek a tekercset egy fémhengerbe zárják, ami jobb védelmet és esztétikusabb megjelenést biztosít. Általában nagyobb erőt és hosszabb löketet képesek produkálni, mint a nyitott keretes típusok. Magasabb precizitású alkalmazásokban használják.
• C-keretes és D-keretes szolenoidok: Ezek a keret kialakítására utalnak, amely a tekercset és a magot tartja. A C-keretesek nyitottabbak, míg a D-keretesek robusztusabbak és zártabbak, jobb védelmet biztosítva a belső alkatrészeknek.

Szelepszolenoidok (hidraulikus és pneumatikus szelepek)

Ezek a szolenoidok kifejezetten folyadékok vagy gázok áramlásának vezérlésére szolgálnak. A szolenoid működteti a szelep mechanizmusát, amely kinyitja vagy bezárja az áramlási útvonalat. Rendkívül elterjedtek az ipari automatizálásban, az autóiparban, a mezőgazdaságban és a háztartási gépekben (pl. mosógépek vízbemeneti szelepei).

A szelepszolenoidok lehetnek:

• Közvetlen működtetésűek: A szolenoid magja közvetlenül nyitja vagy zárja a szelepet. Kis átmérőjű szelepeknél használatosak.
• Pilótaműködtetésűek: A szolenoid egy kisebb szelepet működtet, amely aztán egy nagyobb nyomást használ a fő szelep megnyitására vagy bezárására. Nagyobb áramlási sebességű és nyomású rendszerekben alkalmazzák.

Ezeknek a szelepeknek a megbízhatósága és gyors reagálása kulcsfontosságú, különösen a hidraulikus és pneumatikus rendszerekben, ahol a nyomás és az áramlás pontos szabályozása elengedhetetlen.

Reteszelő (latching) szolenoidok

A hagyományos szolenoidok addig tartják a magot az aktivált pozícióban, amíg áramot kapnak. A reteszelő szolenoidok viszont képesek megtartani a pozíciójukat az áramellátás megszakítása után is. Ezt általában egy állandó mágnes vagy egy mechanikus reteszelő mechanizmus segítségével érik el. Az aktiváláshoz egy rövid áramimpulzus szükséges, és a deaktiváláshoz (visszatérés az eredeti pozícióba) egy ellentétes polaritású vagy egy másik tekercsen keresztüli impulzus. Előnyük az alacsony energiafogyasztás, mivel csak a pozícióváltáshoz van szükség energiára. Gyakoriak az elemmel működő eszközökben és az energiahatékonyságot igénylő rendszerekben.

Proporcionális szolenoidok

Míg a legtöbb szolenoid „be/ki” (on/off) működésű, addig a proporcionális szolenoidok képesek a mag pozícióját vagy az általa kifejtett erőt folyamatosan, az áramerősségtől függően szabályozni. Ezáltal sokkal finomabb és pontosabb vezérlést tesznek lehetővé. Ezeket gyakran használják hidraulikus rendszerekben a szelepnyitás mértékének, vagy ipari robotokban a mozgás pontos irányításának beállítására. Kialakításuk bonyolultabb, és gyakran visszacsatoló rendszerekkel (pl. pozíciószenzorokkal) együtt működnek.

Forgó (rotary) szolenoidok

Bár a lineáris szolenoidok a leggyakoribbak, léteznek olyan típusok is, amelyek forgó mozgást generálnak. Ezek a szolenoidok speciális kialakításúak, ahol a mágneses mező egy ferromágneses rotort forgat el egy bizonyos szögben. Jellemzően kisebb szögelfordulásokra (pl. 25, 35, 45, 90 fok) tervezték őket, és olyan alkalmazásokban találhatók meg, mint a reteszelő mechanizmusok, optikai eszközök vagy automata kapcsolók.

A szolenoidok sokfélesége rávilágít arra, hogy milyen alapvető és adaptálható technológiáról van szó. A megfelelő típus kiválasztása mindig az adott alkalmazás specifikus követelményeitől függ, figyelembe véve az erőt, a löketet, a sebességet, az energiafogyasztást és a környezeti feltételeket.

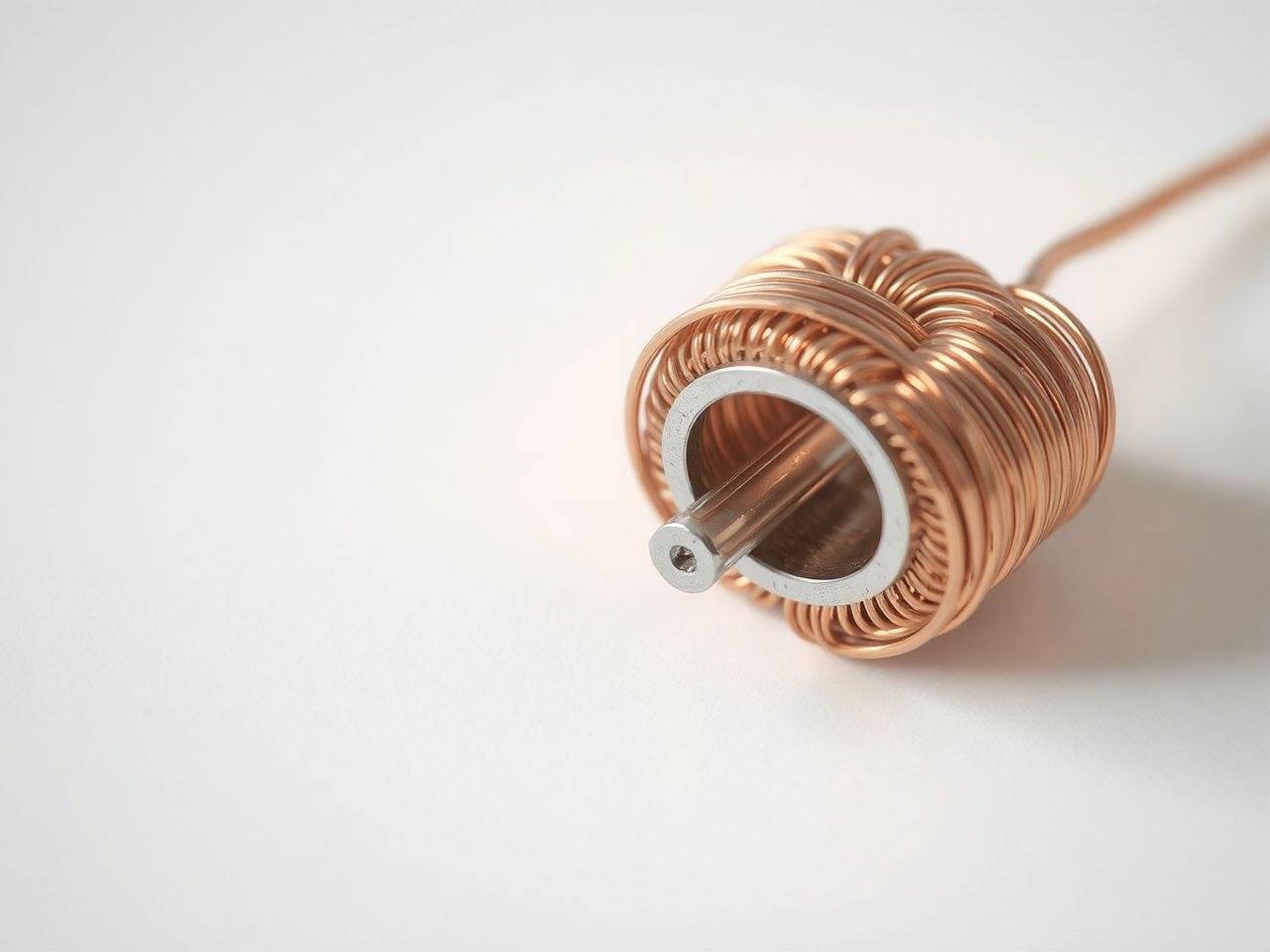

A szolenoidok legfontosabb jellemzői és paraméterei

Amikor egy szolenoidot választunk vagy tervezünk, számos kulcsfontosságú paramétert kell figyelembe venni, amelyek meghatározzák annak teljesítményét és alkalmasságát egy adott feladathoz. Ezek a jellemzők segítenek megérteni, hogy egy adott szolenoid milyen erőt képes kifejteni, milyen gyorsan működik, és mennyi energiát fogyaszt.

Kifejtett erő és löket

A kifejtett erő az az alapvető paraméter, amely megmondja, mekkora mechanikai munkát képes végezni a szolenoid. Ezt newtonban (N) vagy fontban (lb) mérik. Fontos megjegyezni, hogy a szolenoid ereje nem állandó a teljes löket mentén; általában a mag mozgásának elején kisebb, és ahogy a mag közelebb kerül a tekercs középpontjához, az erő növekszik. A gyártók gyakran megadják a „tartóerőt” (holding force), ami az az erő, amellyel a magot a teljesen behúzott állapotban tartja, és a „indulóerőt” (pull-in force), ami a löket elején kifejtett erő.

A löket (stroke) a mag által megtett maximális távolság az alaphelyzetből az aktivált pozícióba. Ez a paraméter kritikus, mivel meghatározza, hogy a szolenoid képes-e elegendő távolságra elmozdítani a működtetni kívánt mechanizmust. A túl hosszú löket felesleges energiafogyasztást és lassabb működést eredményezhet, míg a túl rövid löket nem elegendő a feladat elvégzéséhez.

Névleges feszültség és áramerősség

A névleges feszültség (rated voltage) az a feszültség, amelyen a szolenoidot optimális működésre tervezték. Ez lehet DC (egyenáram) vagy AC (váltóáram). A DC szolenoidok általában csendesebbek és egyszerűbb vezérlésűek, míg az AC szolenoidok nagyobb kezdeti erőt produkálhatnak, de hajlamosabbak a zúgásra és a hőtermelésre. Fontos, hogy a szolenoidot a megadott feszültségen működtessük; az alacsonyabb feszültség gyengébb erőt, a magasabb feszültség túlmelegedést és károsodást okozhat.

Az áramerősség (current) az a mennyiségű áram, amely a tekercsen átfolyik a működés során. Ez közvetlenül befolyásolja a mágneses mező erősségét és ezáltal a kifejtett erőt. A szolenoidok áramfelvétele általában magasabb az aktiválás pillanatában (inrush current), majd stabilizálódik a tartóáramra (holding current), különösen az AC szolenoidoknál. A megfelelő tápegység kiválasztásakor ezt figyelembe kell venni.

Ellenállás és induktivitás

A tekercs ellenállása (resistance) ohmban (Ω) mérhető, és befolyásolja az áramerősséget, amely egy adott feszültségen átfolyik a tekercsen (Ohm törvénye: U=I*R). Minél kisebb az ellenállás, annál nagyobb áram folyik át, és annál nagyobb a hőtermelés (P=I²R).

Az induktivitás (inductance) henryben (H) mérhető, és azt jellemzi, hogy a tekercs mennyire ellenáll az áram változásának. Magas induktivitású tekercsek lassabban reagálnak az áram be- és kikapcsolására, de stabilabb mágneses mezőt tartanak fenn. Az induktivitás miatt alakul ki a „back EMF” (ellen-elektromotoros erő) jelenség is, ami feszültségtüskéket okozhat az áram kikapcsolásakor. Ezt gyakran diódákkal vagy RC tagokkal csillapítják a vezérlő elektronika védelme érdekében.

Működési ciklus (duty cycle)

A működési ciklus (duty cycle) azt írja le, hogy egy szolenoid mennyi ideig lehet bekapcsolva egy adott időszak alatt anélkül, hogy túlmelegedne. Ez általában százalékban van megadva.

„A szolenoidok duty cycle értéke kritikus a hosszú távú megbízhatóság szempontjából; egy 10%-os duty cycle-re tervezett egység folyamatos működtetése garantáltan túlmelegedéshez és meghibásodáshoz vezet.”

• Folyamatos működés (100% duty cycle): Ezeket a szolenoidokat úgy tervezték, hogy korlátlan ideig bekapcsolva maradhatnak anélkül, hogy károsodnának. Általában nagyobb méretűek és hatékonyabb hűtési megoldásokkal rendelkeznek.
• Intermittáló működés (pl. 25% vagy 50% duty cycle): Ezek a szolenoidok csak rövid ideig maradhatnak bekapcsolva, majd pihenőidőre van szükségük a lehűléshez. Például egy 25%-os duty cycle azt jelenti, hogy 4 perc működés után 12 perc pihenőre van szükség (összesen 16 perces ciklusidő esetén).

A duty cycle figyelmen kívül hagyása a szolenoid túlmelegedéséhez, a tekercs szigetelésének károsodásához és végső soron a meghibásodáshoz vezet.

Válaszidő és élettartam

A válaszidő (response time) az az idő, amely a szolenoid bekapcsolása és a mag teljes elmozdulása között eltelik, illetve a kikapcsolása és az alaphelyzetbe való visszatérése között. Ez a paraméter kritikus a gyors működést igénylő alkalmazásokban, mint például a precíziós szelepek vagy az ipari robotika.

Az élettartam (lifetime) a szolenoid várható működési ciklusa, mielőtt meghibásodna. Ezt általában millió ciklusban adják meg. Az élettartamot befolyásolja a működési körülmények (hőmérséklet, vibráció), a terhelés mértéke, a kenés minősége (ha van mozgó alkatrész) és az anyagok minősége. A megbízható működés érdekében fontos, hogy az élettartam megfeleljen az alkalmazás követelményeinek.

Ezen paraméterek gondos elemzése segíti a mérnököket és tervezőket abban, hogy a legmegfelelőbb szolenoidot válasszák ki az adott feladathoz, biztosítva a hatékony és hosszú távú működést.

Anyagok és gyártási technológiák

A szolenoidok teljesítménye és megbízhatósága nagyban függ az alkalmazott anyagok minőségétől és a gyártási technológiák precizitásától. A különböző alkatrészek – a tekercs, a mag, a ház és a mechanikai elemek – mind hozzájárulnak a végső termék jellemzőihez.

Tekercs anyaga

A szolenoid tekercsét szinte kizárólag rézhuzalból készítik. A réz kiváló elektromos vezető, alacsony az ellenállása, ami minimalizálja az energiapazarlást és a hőtermelést. A huzalt általában egy vékony, elektromosan szigetelő réteggel (pl. zománc) vonják be, hogy megakadályozzák a rövidzárlatot a menetek között. A tekercs kialakítása során a huzal vastagsága és a menetszám kulcsfontosságú a kívánt ellenállás és induktivitás eléréséhez, ami közvetlenül befolyásolja a mágneses mező erősségét és a szolenoid teljesítményét.

A tekercselés precizitása is létfontosságú. A szorosan és egyenletesen tekercselt huzal hatékonyabb mágneses mezőt hoz létre, míg a laza vagy szabálytalan tekercselés csökkentheti a hatékonyságot és növelheti a hőtermelést. A modern gyártási eljárások automatizált tekercselő gépeket használnak a konzisztens minőség biztosítására.

Ferromágneses mag

A mag anyaga kritikus a szolenoid ereje és sebessége szempontjából. Általában lágyvasból vagy speciális acélötvözetekből készül, amelyek magas mágneses permeabilitással rendelkeznek. Ez azt jelenti, hogy könnyen mágnesezhetők, de az áram kikapcsolásakor gyorsan lemágneseződnek, elkerülve a maradék mágnesességet, ami rögzülést okozhatna.

„A megfelelő maganyag kiválasztása a szolenoid tervezésének egyik legfontosabb lépése, mivel közvetlenül befolyásolja az eszköz erejét, sebességét és energiahatékonyságát.”

A mag felületkezelése is fontos lehet a súrlódás minimalizálása és a kopásállóság növelése érdekében. Néhány esetben a magot nikkelezéssel vagy más bevonatokkal látják el, hogy javítsák a korrózióállóságot és a mechanikai tulajdonságokat.

Ház és mechanikai alkatrészek

A szolenoid háza általában fémből (pl. acél, alumínium) vagy műanyagból készül. A ház feladata, hogy védelmet nyújtson a tekercsnek és a mag mechanizmusának a külső behatásoktól, mint például a por, a nedvesség és a mechanikai sérülések. Emellett a ház segíthet a hő elvezetésében is, különösen a nagyobb teljesítményű szolenoidok esetében.

A mozgó alkatrészek, mint a magvezető és a rugó, szintén gondosan kiválasztott anyagokból készülnek. A rugók gyakran rugóacélból készülnek, hogy biztosítsák a hosszú távú fáradásállóságot és a megbízható visszatérést az alaphelyzetbe. A csúszófelületek anyagának kiválasztásakor a súrlódás és a kopás minimalizálása a cél, gyakran alkalmaznak önkenő polimereket vagy speciális felületkezeléseket.

Gyártási technológiák

A modern szolenoidok gyártása precíziós eljárásokat igényel. A tekercselés automatizált gépekkel történik, amelyek nagy pontossággal képesek felvinni a huzalt. A mag megmunkálása CNC gépekkel valósul meg, biztosítva a pontos méreteket és a sima felületet. Az összeszerelés során különös figyelmet fordítanak az illesztésekre és a hézagokra, mivel ezek befolyásolják a mag mozgásának simaságát és a szolenoid zajszintjét.

A minőségellenőrzés minden gyártási fázisban kulcsfontosságú, beleértve az elektromos teszteket (ellenállás, induktivitás), a mechanikai teszteket (erő, löket, válaszidő) és a környezeti teszteket (hőmérséklet, páratartalom, vibráció). Ez biztosítja, hogy a végtermék megfeleljen a szigorú ipari szabványoknak és a felhasználói elvárásoknak.

A szolenoidok előnyei és hátrányai

Mint minden technológiai megoldásnak, a szolenoidoknak is megvannak a maguk erősségei és gyengeségei. Ezek ismerete elengedhetetlen a megfelelő alkalmazási terület kiválasztásához és a hatékony rendszerek tervezéséhez.

Előnyök

1. Egyszerűség és megbízhatóság: A szolenoidok alapvető működési elve viszonylag egyszerű, kevés mozgó alkatrésszel. Ez hozzájárul a magas megbízhatósághoz és a hosszú élettartamhoz, különösen, ha megfelelően vannak méretezve és karbantartva.
2. Gyors működés: Képesek nagyon gyorsan, akár milliszekundumok alatt aktiválni és deaktiválni, ami ideálissá teszi őket olyan alkalmazásokhoz, ahol a gyors válaszidő kritikus (pl. üzemanyag-befecskendezők, nagysebességű szelepek).
3. Pontos és ismételhető mozgás: Az elektromágneses erő pontosan szabályozható az áramerősség változtatásával, ami lehetővé teszi a mag pozíciójának vagy a kifejtett erőnek a precíz szabályozását (különösen proporcionális szolenoidok esetén). A mozgás ciklikusan és pontosan ismételhető.
4. Távvezérlés: Mivel elektromos jelekkel működnek, könnyen integrálhatók automatizált rendszerekbe és távolról vezérelhetők, ami növeli a rugalmasságot és a biztonságot.
5. Kompakt méret: Sok szolenoid viszonylag kis méretű, ami lehetővé teszi szűk helyeken történő alkalmazásukat, anélkül, hogy jelentős mértékben növelnék az eszköz méretét.
6. Költséghatékony: Az egyszerűbb típusok viszonylag olcsón gyárthatók, ami hozzájárul széles körű elterjedésükhöz.
7. Alacsony karbantartási igény: Kevés karbantartást igényelnek, mivel nincsenek súrlódó alkatrészeik, amelyek kenést vagy gyakori cserét igényelnének (kivéve a mechanikus kapcsolódási pontokat).

Hátrányok

1. Hőtermelés: Az elektromos áram átfolyása a tekercsen hőtermeléssel jár (Joule-hő). Folyamatos működés esetén ez túlmelegedéshez vezethet, ami csökkenti a hatékonyságot és az élettartamot. Megfelelő hűtésre vagy intermittáló működésre van szükség.
2. Energiafogyasztás: A működéshez folyamatos áramellátásra van szükség (kivéve a reteszelő típusokat), ami energiafogyasztással jár. Bár a reteszelő szolenoidok ezen a téren jobban teljesítenek, a legtöbb alkalmazásban ez egy állandó tényező.
3. Korlátozott erő és löket: Bár jelentős erőt képesek kifejteni, a szolenoidok ereje és löketének hossza korlátozott a méretükhöz képest. Nagyon nagy erőkifejtéshez vagy hosszú löketekhez alternatív megoldásokra (pl. hidraulikus vagy pneumatikus hengerek) lehet szükség.
4. Zaj: Különösen az AC szolenoidok hajlamosak „zúgni” vagy „kattogni” működés közben, ami zajérzékeny környezetben problémát jelenthet. A DC szolenoidok általában csendesebbek.
5. Pozíciótartás áram nélkül: A legtöbb szolenoid nem tartja meg a pozícióját áram nélkül, ami bizonyos alkalmazásokban (pl. biztonsági rendszerek) hátrány lehet. Ehhez reteszelő szolenoidokra vagy mechanikus reteszelésre van szükség.
6. Túlterhelés érzékenysége: A túlterhelés, vagy a nem megfelelő feszültségen/áramerősségen való működtetés gyorsan károsíthatja a tekercset vagy a szigetelést.

Ezen előnyök és hátrányok mérlegelése alapvető a sikeres termékfejlesztéshez és a rendszerek optimalizálásához, biztosítva, hogy a szolenoid a legmegfelelőbb választás legyen az adott feladathoz.

Szolenoidok alkalmazási területei: a mindennapoktól az iparig

A szolenoidok hihetetlenül széles körben alkalmazhatók, köszönhetően annak, hogy az elektromos jeleket mechanikai mozgássá alakítják. Számos iparágban és a mindennapi életünkben is találkozhatunk velük, gyakran anélkül, hogy tudnánk a jelenlétükről.

Autóipar

Az autóipar az egyik legnagyobb felhasználója a szolenoidoknak. Számtalan funkciót látnak el a modern járművekben:

• Indítómotor: A starter szolenoid felelős azért, hogy az autó gyújtáskulcsának elfordításakor vagy a start gomb megnyomásakor a nagy áramerősségű áramot továbbítsa az indítómotorhoz, és egyidejűleg mechanikusan összekapcsolja az indítómotor fogaskerekét a lendkerékkel.
• Üzemanyag-befecskendezők: A precíziós szolenoid szelepek szabályozzák az üzemanyag pontos adagolását a motor égéstereibe, kulcsfontosságúak a hatékony égéshez és az alacsony károsanyag-kibocsátáshoz.
• ABS (blokkolásgátló rendszer): Az ABS rendszerben a szolenoidok gyorsan nyitják és zárják a fékfolyadék szelepeit, modulálva a fékerőt, hogy megakadályozzák a kerekek blokkolását vészfékezéskor.
• Automata sebességváltók: A sebességváltó szelepek szolenoidjai szabályozzák a hidraulikus folyadék áramlását, ami lehetővé teszi a fokozatok közötti sima váltást.
• Ajtózárak és csomagtartó nyitók: Elektromos ajtózárak és távirányítású csomagtartó nyitók is szolenoidokkal működnek.
• Motorvezérlés: Szelepvezérlés, turbófeltöltő nyomásvezérlés, EGR (kipufogógáz-visszavezetés) szelepek.

Ipari automatizálás és robotika

Az ipari környezetben a szolenoidok elengedhetetlenek a folyamatok vezérléséhez és az automatizáláshoz:

• Pneumatikus és hidraulikus szelepek: Széles körben használják őket levegő vagy hidraulikus folyadék áramlásának irányítására, ami gépek, robotkarok és gyártósorok mozgását vezérli.
• Anyagkezelő rendszerek: Szortírozó mechanizmusok, adagoló rendszerek, rögzítő bilincsek és megfogók gyakran használnak szolenoidokat a gyors és pontos működéshez.
• Biztonsági rendszerek: Ipari gépek reteszelő mechanizmusai, vészleállító rendszerek.
• Nyomdaipar: Papíradagolás, lapok elválasztása.

Orvosi eszközök

Az orvosi technológiában a szolenoidok precizitása és megbízhatósága létfontosságú:

• Diagnosztikai berendezések: Folyamatosan szabályozzák a folyadékok áramlását mintavételi és elemző rendszerekben.
• Lélegeztetőgépek: Szabályozzák a levegő és oxigén áramlását a páciensek számára.
• Gyógyszeradagoló rendszerek: Pontos mennyiségű gyógyszer adagolását teszik lehetővé.
• Műtéti eszközök: Bizonyos endoszkópos vagy minimálisan invazív műtéti eszközökben a finom mozgások vezérlésére használják őket.

Háztartási gépek és fogyasztói elektronika

A szolenoidok a háztartásban is számos helyen megtalálhatók:

• Mosógépek és mosogatógépek: Szabályozzák a vízbemenetet és a lefolyást, nyitják és zárják a mosószer-adagoló rekeszeket.
• Kávéfőzők: Szabályozzák a víz áramlását és a gőz kibocsátását.
• Mikrohullámú sütők: Reteszelő mechanizmusok.
• Díszvilágítás és szökőkutak: Vízsugár vagy fényhatások vezérlése.
• Elektromos zárak és beléptető rendszerek: Ajtók nyitása és zárása.
• Fényképezőgépek: Rekesznyílás és zár vezérlése.

Egyéb alkalmazások

• HVAC rendszerek (fűtés, szellőzés, légkondicionálás): Zónaszelepek és terelőlemezek vezérlése a légáram és a hőmérséklet szabályozásához.
• Biztonsági rendszerek: Elektromos ajtózárak, beléptető rendszerek, tűzjelző rendszerek (füstelszívó szelepek).
• Játékipar: Flipper gépek, automata játékok.
• Kertészeti öntözőrendszerek: Automatikus vízszelepek nyitása és zárása.
• Pénztárgépek és automaták: Érme- és bankjegyelfogadók, adagoló mechanizmusok.

Ez a sokszínűség jól mutatja, mennyire alapvető technológiáról van szó, amely a modern világ szinte minden szegletében megtalálható, hozzájárulva a kényelemhez, a biztonsághoz és az automatizáláshoz.

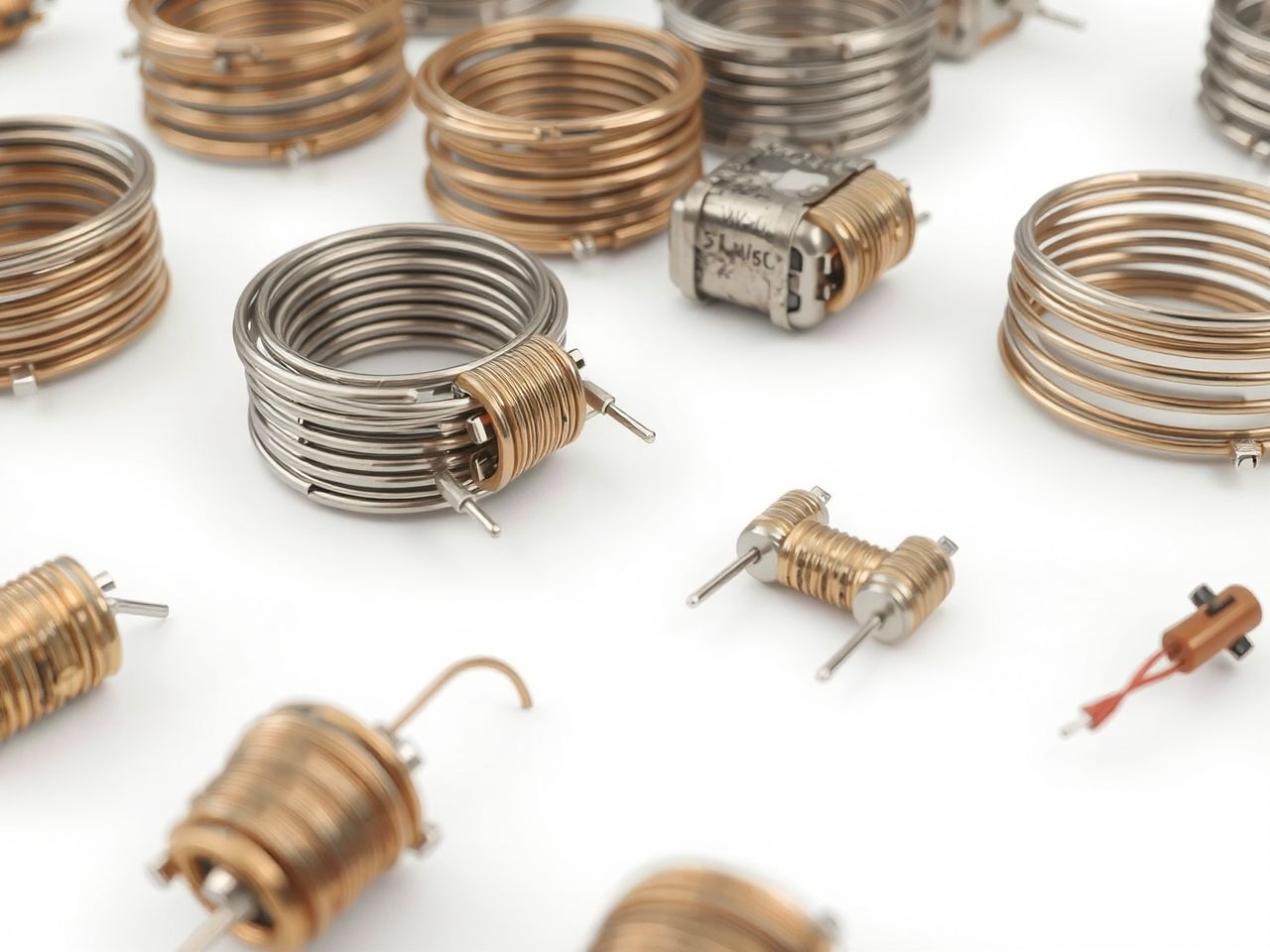

A szolenoidok tervezési szempontjai és kiválasztása

A megfelelő szolenoid kiválasztása egy adott alkalmazáshoz nem egyszerű feladat. Számos tényezőt kell figyelembe venni a teljesítmény, a megbízhatóság és a költséghatékonyság maximalizálása érdekében. A tervezési folyamat során gondosan mérlegelni kell az elektromos, mechanikai és környezeti követelményeket.

Erő és löket követelmények

Az első és legfontosabb szempont a szükséges erő és löket. Meg kell határozni, mekkora erőt kell kifejteni a működtetendő mechanizmus elmozdításához, és milyen távolságra kell mozognia a szolenoid magjának. Fontos figyelembe venni az indítóerőt (pull-in force) és a tartóerőt (holding force) is, különösen, ha a szolenoidnak egy bizonyos pozícióban kell tartania egy terhelést. A löket hossza befolyásolja a szolenoid méretét és energiafogyasztását.

A gyártók gyakran biztosítanak erő-löket diagramokat, amelyek megmutatják a szolenoid által kifejtett erő változását a löket mentén. Ez a diagram kulcsfontosságú a pontos illesztéshez az alkalmazás terhelési görbéjéhez.

Elektromos paraméterek

• Tápfeszültség és áramerősség: Milyen feszültségen (DC vagy AC) és milyen áramerősségen fog működni a szolenoid? Fontos, hogy a szolenoid névleges feszültsége és áramerőssége kompatibilis legyen a rendelkezésre álló tápegységgel. Az AC szolenoidok esetében figyelembe kell venni a magasabb indítóáramot.
• Teljesítményfelvétel: Mennyi energiát fogyaszthat a szolenoid? Ez befolyásolja a tápegység méretezését és az üzemeltetési költségeket.
• Vezérlés: Hogyan fogják vezérelni a szolenoidot (pl. mikrovezérlővel, relével, kapcsolóval)? Szükség van-e túlfeszültség-védelemre (pl. dióda) a vezérlő elektronika védelmében?

Működési ciklus és hőmérséklet

A működési ciklus (duty cycle) meghatározása elengedhetetlen a túlmelegedés elkerülése érdekében. Ha a szolenoidot folyamatosan működtetni kell, 100%-os duty cycle-re tervezett típust kell választani. Intermittáló működés esetén a gyártó által megadott duty cycle értékek betartása kritikus. A környezeti hőmérséklet is befolyásolja a szolenoid hőelvezetését és élettartamát; magasabb környezeti hőmérséklet esetén fokozott hűtésre vagy alacsonyabb duty cycle-re lehet szükség.

A tekercs szigetelési osztálya (pl. A, B, F, H) jelzi, hogy milyen maximális hőmérsékletet képes elviselni a tekercs károsodás nélkül. Fontos, hogy a szolenoid működési hőmérséklete ne lépje túl a szigetelési osztály által meghatározott határértéket.

Mechanikai és környezeti szempontok

• Méret és szerelhetőség: Mekkora hely áll rendelkezésre a szolenoid számára? Hogyan lehet rögzíteni? A szerelési furatok, a kábelkivezetés és a fizikai méretek mind fontosak.
• Élettartam: Hány működési ciklust kell kibírnia a szolenoidnak az alkalmazás során? Az élettartam követelményei befolyásolják az anyagválasztást és a gyártási minőséget.
• Környezeti feltételek: Milyen környezetben fog működni a szolenoid? Poros, nedves, korrozív környezetben, vagy magas vibrációnak kitett helyen? Szükség van-e speciális IP (Ingress Protection) védettségre a por és víz ellen? Például egy kültéri szelepszolenoidnak magasabb IP védettségre van szüksége, mint egy beltéri irodai eszközben lévőnek.
• Zajszint: Ha a zajszint kritikus tényező (pl. orvosi eszközök, irodai berendezések), akkor DC szolenoidot kell választani, vagy zajcsökkentő megoldásokat kell alkalmazni.

Költség

Természetesen a költség is fontos tényező. Az egyszerűbb, szabványos szolenoidok olcsóbbak, míg a speciális igényeknek megfelelő, nagy teljesítményű vagy egyedi gyártású típusok drágábbak lehetnek. Fontos megtalálni az egyensúlyt a teljesítmény, a megbízhatóság és a költség között. Néha egy drágább, de megbízhatóbb szolenoid hosszú távon olcsóbb lehet a kevesebb karbantartás és a hosszabb élettartam miatt.

A gondos tervezési folyamat és a fenti szempontok alapos mérlegelése biztosítja, hogy a kiválasztott szolenoid optimálisan illeszkedjen az adott alkalmazáshoz, maximalizálva a teljesítményt és a hosszú távú megbízhatóságot.

Gyakori problémák és hibaelhárítás szolenoidok esetén

Bár a szolenoidok megbízható alkatrészek, mint minden elektromechanikus eszköz, időnként meghibásodhatnak vagy problémákat okozhatnak. A gyakori hibák ismerete és a hibaelhárítási lépések segíthetnek a gyors diagnózisban és a javításban.

1. A szolenoid nem aktiválódik (nem húz be vagy nem tol ki)

Ez az egyik leggyakoribb probléma. Okai a következők lehetnek:

• Nincs áramellátás: Ellenőrizze a tápfeszültséget és az áramot. Lehet, hogy megszakadt a vezeték, kiégett egy biztosíték, vagy hibás a vezérlő elektronika. Használjon multimétert a feszültség mérésére a szolenoid csatlakozóinál.
• Nyitott tekercs (szakadás): A tekercselésben szakadás keletkezhetett, ami megakadályozza az áram áramlását. Ezt multiméterrel ellenállásmérés funkcióban ellenőrizheti. Egy nyitott tekercs végtelen ellenállást mutat. Ebben az esetben a szolenoid cseréje szükséges.
• Túl alacsony feszültség/áramerősség: Ha a feszültség túl alacsony, a mágneses mező nem lesz elég erős ahhoz, hogy elmozdítsa a magot. Ellenőrizze a tápegységet.
• Mechanikai akadály: A mag mozgását valami fizikailag akadályozhatja, például szennyeződés, korrózió, deformáció vagy a rugó sérülése. Tisztítsa meg az alkatrészeket, ellenőrizze a szabad mozgást.
• Rövidzárlat: Bár ritkább, a tekercs menetei között rövidzárlat is előfordulhat, ami csökkenti a mágneses mező erejét. Ezt az ellenállás mérésével lehet kimutatni; a rövidzárlatos tekercs ellenállása alacsonyabb a névlegesnél.

2. A szolenoid túlmelegszik

A túlmelegedés súlyos probléma, ami a tekercs szigetelésének károsodásához és a szolenoid végleges meghibásodásához vezethet.

• Túlfeszültség vagy túl nagy áramerősség: Ha a szolenoidot a névlegesnél magasabb feszültségen üzemeltetik, túl sok áram folyik át rajta, ami fokozott hőtermelést okoz. Ellenőrizze a tápegység kimeneti feszültségét.
• Nem megfelelő működési ciklus (duty cycle): Egy intermittáló működésre tervezett szolenoid folyamatos üzemeltetése túlmelegedést eredményez. Győződjön meg róla, hogy a szolenoid duty cycle-je megfelel az alkalmazásnak.
• Mechanikai akadály: Ha a mag nem tud teljesen behúzódni (pl. AC szolenoidoknál), az áramfelvétel magas maradhat, ami túlmelegedéshez vezet. Ezért fontos a mag szabad mozgása.
• Magas környezeti hőmérséklet: Extrém meleg környezetben a szolenoid nem tud megfelelően lehűlni. Szükség lehet külső hűtésre vagy alacsonyabb terhelésre.

3. Gyenge erő vagy lassú működés

Ha a szolenoid nem képes elvégezni a feladatát a szükséges erővel vagy sebességgel:

• Alacsony feszültség/áramerősség: Ahogy fentebb említettük, ez csökkenti a mágneses mező erejét.
• Részleges rövidzárlat a tekercsben: Néhány menet rövidzárlata csökkenti a mágneses mező erejét, de nem feltétlenül okoz teljes meghibásodást.
• Növekedett súrlódás: A mechanikai alkatrészek kopása, korróziója vagy szennyeződése megnövelheti a súrlódást, amit a szolenoid már nem képes leküzdeni.
• Kopott vagy gyenge rugó: Ha a visszahúzó rugó elgyengül vagy deformálódik, az befolyásolhatja a mag mozgását és a szolenoid teljesítményét.

4. Zajos működés (zúgás, kattogás)

Bár a DC szolenoidok általában csendesek, az AC szolenoidok hajlamosabbak a zúgásra. Ennek okai lehetnek:

• AC szolenoid: Ez a természetes működésük velejárója. Ha a zaj problémát jelent, fontolja meg egy DC szolenoid használatát.
• Mechanikai lazaság: Ha a mag nem húzódik be teljesen, vagy ha a ház rögzítése laza, rezonancia és zúgás keletkezhet. Ellenőrizze az összes csatlakozást és rögzítést.
• Szennyeződés a mag felületén: A mag és a tekercs belső felülete közötti szennyeződés megakadályozhatja a teljes záródást, ami „zúgást” okoz.

5. A szolenoid nem kapcsol ki

Ez azt jelenti, hogy a mag az aktivált pozícióban marad, miután az áramot kikapcsolták.

• Maradék mágnesesség: A ferromágneses magban maradó mágnesesség elegendő lehet ahhoz, hogy a magot a helyén tartsa. Ez általában akkor fordul elő, ha nem megfelelő maganyagot használnak, vagy ha a szolenoid túlmelegedett.
• Mechanikai beragadás: Szennyeződés, korrózió, deformáció vagy a rugó hibája miatt a mag beragadhat az aktivált pozícióban.
• Hibás vezérlő: A vezérlő elektronika nem kapcsolja ki teljesen az áramot, és alacsony „szivárgó” áram tartja aktivált állapotban a szolenoidot.

A hibaelhárítás során mindig a biztonság az első. Kapcsolja ki az áramellátást, mielőtt bármilyen ellenőrzést vagy javítást végezne. A legtöbb esetben a szolenoid cseréje a legegyszerűbb és leggyorsabb megoldás, különösen ha a tekercs károsodott. A megelőzés érdekében fontos a megfelelő méretezés, a gyártó utasításainak betartása és a rendszeres karbantartás.

Innovációk és jövőbeli trendek a szolenoid technológiában

A szolenoidok, bár évszázados elveken alapulnak, folyamatosan fejlődnek. Az új anyagok, a precíziós gyártási eljárások és az intelligens vezérlési megoldások új lehetőségeket nyitnak meg, javítva a hatékonyságot, a megbízhatóságot és az alkalmazhatóságot.

Miniatürizálás és integráció

A modern elektronikai eszközök és rendszerek egyre kisebbek és kompaktabbak. Ez a trend a szolenoidok esetében is megfigyelhető. A mikroszolenoidok, amelyek akár milliméteres nagyságrendűek, lehetővé teszik az alkalmazásukat olyan területeken, mint az orvosi implantátumok, mikrofluidikai rendszerek vagy hordható eszközök. A kisebb méret azonban új kihívásokat is jelent a hőelvezetés és az erőkifejtés terén, ami innovatív anyagokat és tervezési megközelítéseket igényel.

Az integráció is kulcsfontosságú: a szolenoidok egyre gyakrabban válnak beépített részekké nagyobb modulokban vagy rendszerekben, gyakran szenzorokkal és vezérlő elektronikával együtt, ami egyszerűsíti a telepítést és a karbantartást.

Energiahatékonyság és alacsony fogyasztás

Az energiahatékonyság egyre fontosabb szempont a tervezésben. A szolenoidok esetében ez azt jelenti, hogy kevesebb energiával nagyobb erőt vagy hosszabb löketet érjenek el, és minimalizálják a hőtermelést.

„Az energiahatékony szolenoidok fejlesztése nem csupán környezetvédelmi szempontból fontos, de jelentős gazdasági előnyökkel is jár a csökkentett üzemeltetési költségek révén, különösen nagy számú eszköz esetén.”

Ezt több módon is elérik:

• Optimalizált tekercselés: Jobb vezetőképességű anyagok, precízebb tekercselési mintázatok.
• Fejlettebb maganyagok: Magasabb permeabilitású és alacsonyabb hiszterézis veszteségű anyagok.
• Rugalmas vezérlési stratégiák: Például impulzusszélesség-moduláció (PWM) használata az áramerősség finom szabályozására, vagy a feszültség csökkentése a mag behúzása után (holding voltage reduction), amikor már csak a tartóerőre van szükség.
• Reteszelő szolenoidok: Ezek az energiahatékonyság élvonalában járnak, mivel csak a pozícióváltáshoz igényelnek energiát.

Intelligens szolenoidok és IoT integráció

A „smart” technológiák és az Internet of Things (IoT) térnyerésével a szolenoidok is intelligensebbé válnak. Ez magában foglalja a beépített szenzorokat (pl. pozíció, hőmérséklet), amelyek valós idejű visszajelzést adnak a működésről. Ezek az adatok felhasználhatók a prediktív karbantartásra, a teljesítmény optimalizálására és a távfelügyeletre.

Az intelligens szolenoidok képesek lehetnek kommunikálni más eszközökkel és rendszerekkel, lehetővé téve a dinamikus alkalmazkodást a változó körülményekhez. Például egy szelepszolenoid automatikusan beállíthatja a nyitási szögét a folyadéknyomás vagy a környezeti hőmérséklet alapján.

Fejlett anyagok és felületkezelések

Az anyagtechnológia fejlődése új lehetőségeket kínál. A nanotechnológia és az összetett anyagok (kompozitok) alkalmazása javíthatja a szolenoidok mechanikai tulajdonságait (pl. kopásállóság, súrlódás csökkentése), hőelvezetési képességét és korrózióállóságát. A speciális felületkezelések, mint a DLC (gyémántszerű szén) bevonatok, tovább növelhetik az élettartamot és csökkenthetik a karbantartási igényt.

Precíziós gyártás és 3D nyomtatás

A precíziós gyártási technológiák, mint például a lézeres megmunkálás és az ultraprecíziós esztergálás, lehetővé teszik a szolenoid alkatrészek még pontosabb illesztését, ami javítja a teljesítményt és csökkenti a zajszintet. A 3D nyomtatás (adalékanyag-gyártás) új dimenziót nyit a prototípusok gyors elkészítésében és komplex, optimalizált geometriák létrehozásában, amelyek hagyományos módszerekkel nehezen vagy egyáltalán nem lennének gyárthatók. Ez különösen hasznos lehet egyedi, speciális alkalmazásokhoz tervezett szolenoidok esetében.

Ezek a trendek azt mutatják, hogy a szolenoidok továbbra is alapvető elemei maradnak a modern technológiának, és a jövőben is kulcsszerepet játszanak majd az innovatív megoldásokban, a kisméretű hordható eszközöktől az energiahatékony ipari rendszerekig.
