Szinkronmotor: működési elve, felépítése és felhasználása

Gondolkodott már azon, mi hajtja a modern ipar gigászi gépezeteit, az elektromos autók csendes, de erőteljes mozgását, vagy éppen azokat az óriási generátorokat, melyek egy egész város áramellátásáért felelnek? A válasz gyakran egy olyan elektromos gépben rejlik, amely precíz fordulatszámával és kiemelkedő hatékonyságával emelkedik ki a többi közül: ez a szinkronmotor. Bár az aszinkron motorok elterjedtebbek a mindennapi életben, a szinkron gépek a nagyteljesítményű ipari alkalmazások és az energetika megkerülhetetlen alappillérei. De pontosan hogyan működik ez a lenyűgöző szerkezet, milyen felépítéssel rendelkezik, és miért éppen erre a technológiára esik a választás a legkritikusabb területeken?

A szinkronmotor egy olyan váltakozó áramú elektromos gép, melynek forgórésze (rotora) a tápláló hálózat frekvenciájával szinkronban, azaz az állórész (stator) forgó mágneses terének sebességével azonos fordulatszámon forog. Ez a tulajdonság adja a nevét, és ez különbözteti meg alapvetően az aszinkron motoroktól, amelyeknél a rotor fordulatszáma mindig kisebb, mint a forgó mágneses tér sebessége (csúszás van). A szinkron motorok kiváló hatásfokkal és szabályozható teljesítménytényezővel rendelkeznek, ami rendkívül vonzóvá teszi őket olyan alkalmazásokban, ahol az energiahatékonyság és a precíz működés kulcsfontosságú.

A szinkronmotor történetének mérföldkövei

Az elektromos motorok fejlődése a 19. században vette kezdetét, és a szinkron gépek is ebben az időszakban gyökereznek. A váltakozó áramú rendszerek térhódításával egyre nyilvánvalóbbá vált az igény olyan motorok iránt, amelyek képesek a hálózati frekvenciával szinkronban működni. Nikola Tesla, a modern váltakozó áramú rendszerek atyja, már a 19. század végén jelentős mértékben hozzájárult a váltakozó áramú motorok, köztük a szinkron gépek elméleti alapjainak lefektetéséhez és gyakorlati megvalósításához. Az ő 1888-as, többpólusú indukciós motorjáról szóló szabadalma, bár elsősorban aszinkron gépekre vonatkozott, megnyitotta az utat a forgó mágneses tér elvének széles körű alkalmazása előtt, ami a szinkronmotorok működésének is alapja.

A korai szinkron gépek elsősorban generátorként funkcionáltak, és a nagy erőművekben való alkalmazásukkal váltak nélkülözhetetlenné az elektromos energia termelésében. Motoros alkalmazásuk kezdetben nehézkesebb volt az indítási problémák miatt, hiszen a szinkronmotor önmagában nem rendelkezik indítónyomatékkal. Azonban a 20. század folyamán, a vezérléstechnika és az anyagismeret fejlődésével, a szinkronmotorok képességei is egyre inkább kiaknázhatóvá váltak motoros üzemben is. A teljesítményelektronika, különösen a frekvenciaváltók megjelenése a 20. század második felében, forradalmasította a szinkronmotorok vezérlését és jelentősen kibővítette felhasználási területeiket.

A szinkronmotorok fejlődése szorosan összefonódik az elektromos hálózatok és az ipari automatizálás igényeivel, a precíz és hatékony energiaátalakítás iránti állandó törekvéssel.

A szinkronmotor felépítése: állórész és forgórész

Ahhoz, hogy megértsük a szinkronmotor működését, először ismernünk kell alapvető felépítését. Mint minden forgó elektromos gép, a szinkronmotor is két fő részből áll: az állórészből (stator) és a forgórészből (rotor).

Az állórész (stator)

Az állórész a motor rögzített része, amely az egész szerkezetet befoglalja és a házhoz van rögzítve. Fő feladata a forgó mágneses tér előállítása. Az állórész egy vasmagból és ebbe ágyazott tekercselésből áll. A vasmag általában egymástól elszigetelt, vékony lemezekből készül, hogy csökkentse az örvényáramú veszteségeket. A tekercselés háromfázisú motorok esetén általában háromfázisú, és a hálózati feszültségre csatlakozik.

Amikor a háromfázisú váltakozó áram átfolyik az állórész tekercsein, egy időben változó, de térben állandó fordulatszámmal forgó mágneses teret hoz létre. Ennek a forgó mágneses térnek a sebességét nevezzük szinkron fordulatszámnak (n_sz), amely a tápláló hálózat frekvenciájától (f) és a motor póluspárjainak számától (p) függ a következő összefüggés szerint:

n_sz = (f * 60) / p (fordulat/perc)

Ez a kulcsfontosságú összefüggés határozza meg a motor névleges fordulatszámát, amikor szinkronban működik.

A forgórész (rotor)

A forgórész a motor mozgó része, amely az állórész mágneses terével kölcsönhatásba lépve forog. A szinkronmotorok forgórésze többféle kivitelben készülhet, de mindegyik célja a saját mágneses mező előállítása, amely képes „bezáródni” az állórész forgó mágneses terébe.

Gerjesztett forgórészű szinkronmotorok

Ezek a motorok egyenáramú (DC) gerjesztéssel működnek. A forgórész felépítése két alapvető típust mutat:

1. Kiálló pólusú forgórész (salient pole rotor):

   Ezt a típust jellemzően nagyobb pólusszámú, lassabb fordulatszámú gépeknél alkalmazzák, például vízturbinás generátoroknál vagy nagy ipari hajtásoknál. A pólusok kiállnak a forgórész tengelyéből, és mindegyik pólusra egy-egy gerjesztő tekercs van feltekercselve. Ezeket a tekercseket egyenárammal táplálják, általában csúszógyűrűkön és keféken keresztül. A kiálló pólusoknak köszönhetően a mágneses ellenállás (reluktancia) változik a forgórész elfordulásával, ami hozzájárul a nyomaték kialakulásához.

2. Sima henger alakú (turbó) forgórész (cylindrical rotor / turbo rotor):

   Ezt a kivitelt nagy fordulatszámú, kisebb pólusszámú gépeknél használják, például gőzturbinás generátoroknál. A forgórész egy sima henger alakú vasmag, amelynek felületén vagy hornyaiban futnak a gerjesztő tekercsek. Ennél a típusnál a mágneses ellenállás kevésbé változik, a nyomaték elsősorban az áramgerjesztésből adódik. A sima felület nagy mechanikai szilárdságot tesz lehetővé, ami elengedhetetlen a nagy sebességeknél.

Mindkét gerjesztett forgórészű típusnál a gerjesztő áram szabályozásával befolyásolható a motor teljesítménytényezője, sőt, akár kondenzátorként is működhet a hálózat számára, javítva annak teljesítménytényezőjét.

Állandó mágneses szinkronmotorok (PMSM – Permanent Magnet Synchronous Motor)

A 20. század végén és a 21. század elején a ritkaföldfém mágnesek (pl. neodímium) fejlődésével és elterjedésével az állandó mágneses szinkronmotorok (PMSM) egyre nagyobb teret nyertek. Ezeknél a motoroknál a forgórész nem igényel külső gerjesztést, mivel a mágneses mezőt erős, állandó mágnesek hozzák létre. Ez jelentősen leegyszerűsíti a motor felépítését (nincs szükség csúszógyűrűkre és kefékre), csökkenti a veszteségeket és növeli a hatásfokot.

A PMSM motorok kompakt méretűek, nagy nyomatéksűrűségűek és kiváló dinamikus tulajdonságokkal rendelkeznek. Vezérlésük azonban összetettebb, általában frekvenciaváltóval (inverterrel) történik, amely precízen szabályozza az állórész áramát és frekvenciáját a forgórész pozíciójának függvényében.

Reluktancia szinkronmotorok (Reluctance Synchronous Motor – RSM)

A reluktancia motorok a mágneses ellenállás (reluktancia) elvén alapulnak. Forgórészük nem tartalmaz sem tekercseket, sem állandó mágneseket, hanem speciálisan kialakított vasmagból áll, amelynek légrezének változása okozza a mágneses ellenállás változását a forgás során. Az állórész forgó mágneses tere igyekszik a forgórészt olyan pozícióba húzni, ahol a mágneses ellenállás a legkisebb. Ez a motor rendkívül robusztus és olcsó, mivel nincs benne sem réztekercs, sem ritkaföldfém mágnes a forgórészben. Hátránya, hogy általában alacsonyabb a teljesítménytényezője és a nyomatéksűrűsége, mint a PMSM motoroknak, és szintén frekvenciaváltós vezérlést igényel.

Ezek a különböző forgórész-kialakítások mind azt a célt szolgálják, hogy a forgórész mágneses mezője „összekapcsolódjon” az állórész forgó mágneses terével, és a motor szinkron fordulatszámon forogjon.

A szinkronmotor működési elve lépésről lépésre

A szinkronmotor működési elve a forgó mágneses tér és a forgórész mágneses terének kölcsönhatásán alapul. Nézzük meg részletesebben, hogyan jön létre ez a szinkron mozgás.

1. Az állórész forgó mágneses terének keletkezése

Amikor a háromfázisú váltakozó áramot az állórész tekercseire kapcsoljuk, az áramok egymáshoz képest 120 elektromos fokkal eltolva érik el maximális értéküket. Ez a fáziseltolás és a tekercsek térbeli elrendezése együttesen hozza létre a forgó mágneses teret az állórész belsejében. Ez a mágneses tér folyamatosan forog, és sebessége pontosan a már említett szinkron fordulatszámmal (n_sz) egyezik meg, amelyet a hálózati frekvencia és a póluspárok száma határoz meg.

2. A forgórész gerjesztése

A szinkronmotor működéséhez elengedhetetlen, hogy a forgórész is rendelkezzen saját mágneses mezővel. Gerjesztett forgórészű motorok esetén ezt egy egyenáramú gerjesztő áram biztosítja, amely a forgórész tekercsein keresztül folyik. Ez az egyenáram létrehoz egy állandó, de a forgórészhez képest rögzített polaritású mágneses mezőt. PMSM motorok esetében ezt a mágneses mezőt az állandó mágnesek hozzák létre.

3. A szinkronizáció és a nyomaték kialakulása

Amikor az állórész forgó mágneses tere és a forgórész állandó mágneses tere kölcsönhatásba lép, a forgórész pólusai „megpróbálnak” bezáródni az állórész forgó mágneses terének pólusaiba. Más szóval, az északi pólusok vonzzák a déli pólusokat, és fordítva. Ez a vonzás és taszítás hozza létre a forgatónyomatékot.

Ahhoz azonban, hogy a motor szinkronban forogjon, a forgórésznek már a szinkron fordulatszám közelében kell forognia az állórész mágneses terének megjelenésekor. Ha a forgórész álló helyzetből indulna, az állórész gyorsan forgó mágneses tere miatt a forgórész pólusai nem tudnának „bezáródni” a megfelelő ellenkező pólusokba, hanem csak ide-oda rángatnának. Ezért a szinkronmotorok önmagukban nem rendelkeznek indítónyomatékkal, és külön indítási módszereket igényelnek, melyekre később térünk ki.

4. A szinkronizált működés

Amint a forgórész elérte a szinkron fordulatszámot, és a pólusai „bezáródtak” az állórész forgó mágneses terének pólusaiba, a motor szinkronban forog. Ez azt jelenti, hogy a rotor fordulatszáma pontosan megegyezik az állórész forgó mágneses terének sebességével. Ekkor a forgórész és az állórész mágneses terei „összekapcsolódnak”, és a motor stabilan fenntartja ezt a sebességet.

A szinkronmotor egyedülálló tulajdonsága a fix fordulatszám, amely a tápláló hálózat frekvenciájától függ, függetlenül a terheléstől (egy bizonyos határig).

5. Terhelés alatti viselkedés

Amikor a motor terhelést kap, a forgórész pólusai „lemaradnak” az állórész forgó mágneses teréhez képest egy bizonyos szöggel, amelyet terhelési szögnek (δ) nevezünk. Ez a szög növekszik a terhelés növekedésével, és a motor a terhelési szög változtatásával képes nagyobb nyomatékot leadni. Fontos megjegyezni, hogy bár a terhelési szög változik, a fordulatszám továbbra is szinkronban marad. Ha a terhelés meghaladja a motor maximális nyomatékát (ún. billenőnyomaték), a motor „kisiklik” a szinkronból, és leáll.

A gerjesztett szinkronmotoroknál a gerjesztő áram szabályozásával befolyásolható a motor teljesítménytényezője. Alulgerjesztett állapotban induktív, túlgerjesztett állapotban pedig kapacitív jelleggel működik a hálózat felé, ami nagy előny a hálózati teljesítménytényező javítása szempontjából.

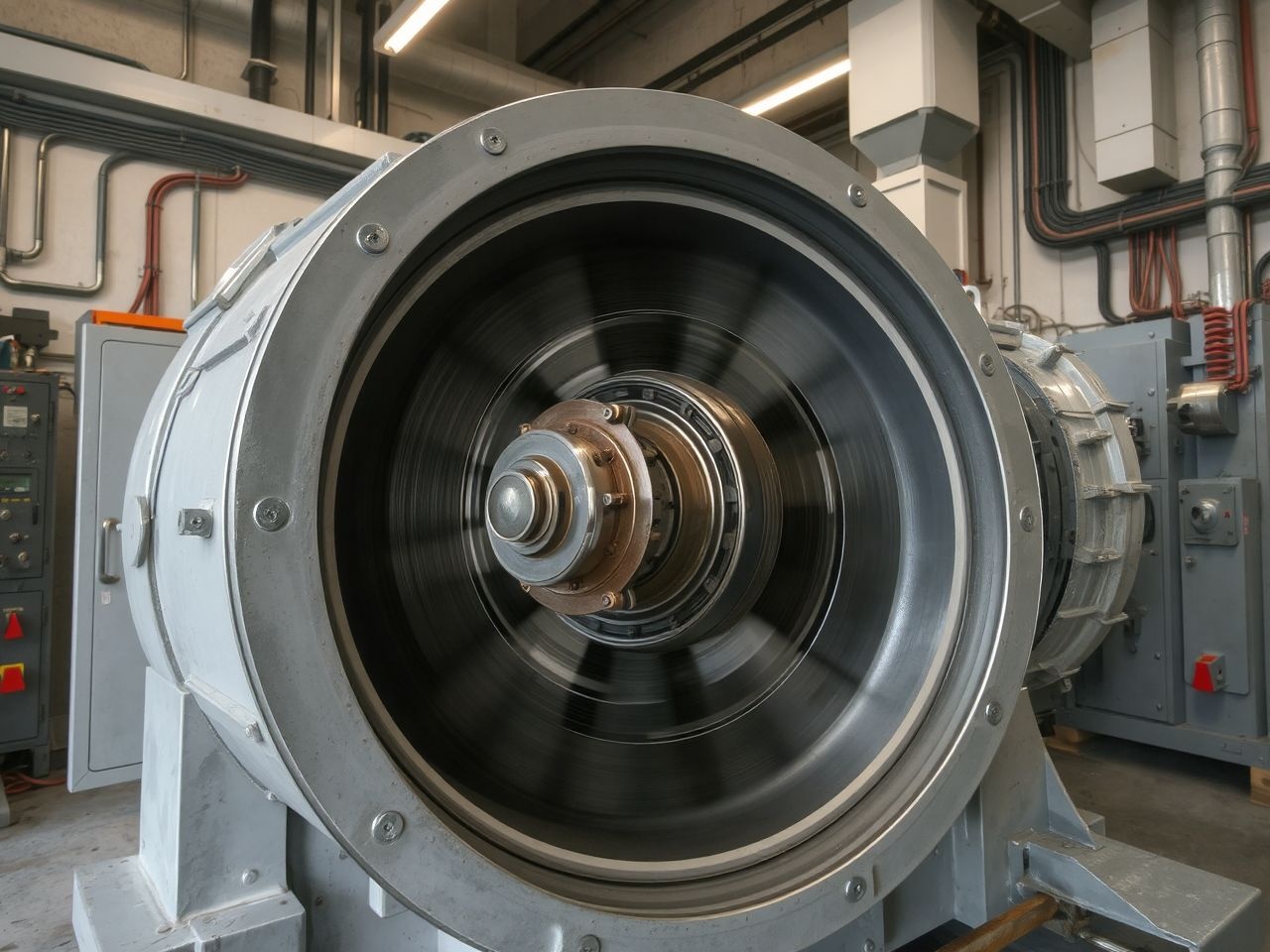

A szinkronmotor indítása: kihívások és megoldások

Mint már említettük, a szinkronmotorok nem rendelkeznek önindító nyomatékkal. Ennek oka, hogy az állórész forgó mágneses tere túl gyorsan haladna el az álló forgórész pólusai mellett, így nem tudna stabil vonzást vagy taszítást kifejteni. Ezért a szinkronmotorok indítása speciális eljárásokat igényel.

1. Külső segédmotorral való indítás

Ez a hagyományos módszer, különösen nagyobb teljesítményű motoroknál. Egy kisebb aszinkron motort vagy egyenáramú motort használnak a szinkronmotor felpörgetésére a szinkron fordulatszám közelébe. Amint a forgórész elérte a megfelelő sebességet, a gerjesztő áramot bekapcsolják, és a motor „bezáródik” a szinkronba. Ezután a segédmotort leválasztják.

2. Csillapító tekercsekkel való indítás (indukciós indítás)

Sok szinkronmotor forgórészén csillapító tekercseket (damper windings) helyeznek el, amelyek az aszinkron motorok rövidre zárt forgórész tekercseihez hasonlóan működnek. Indításkor, amikor a motor áll, az állórész forgó mágneses tere feszültséget indukál ezekben a csillapító tekercsekben, ami áramot és ebből adódóan indítónyomatékot hoz létre. A motor ekkor aszinkron motorként viselkedve felpörög a szinkron fordulatszám közelébe (kb. 95-98%-ára). Ekkor bekapcsolják a gerjesztő áramot, és a motor „behúz” a szinkronba. A csillapító tekercsek a szinkron működés során is szerepet játszanak a lengések csillapításában és a stabilitás javításában.

3. Frekvenciaváltós (inverteres) indítás

Ez a legmodernebb és legelterjedtebb indítási módszer, különösen a PMSM és a reluktancia szinkronmotorok esetében, de a gerjesztett motoroknál is egyre inkább alkalmazzák. A frekvenciaváltó (VFD – Variable Frequency Drive) lehetővé teszi az állórészre kapcsolt feszültség frekvenciájának és nagyságának fokozatos növelését. Ezáltal a forgó mágneses tér sebessége lassan növelhető, és a forgórész már az indítás pillanatától szinkronban maradhat az állórész terével. Ez a „lágyindítás” rendkívül kíméletes a mechanikai rendszerhez, és lehetővé teszi a motor teljes fordulatszám-tartományban történő precíz szabályozását.

A frekvenciaváltós indítás további előnye, hogy lehetővé teszi a motor minden fordulatszámon történő hatékony és pontos működését, nem csak a névleges szinkron fordulatszámon. Ezáltal a szinkronmotorok alkalmazási területei jelentősen kibővültek, különösen a változó sebességű hajtások területén.

A szinkronmotor típusai részletesebben

A már említett forgórész-kialakítások alapján a szinkronmotorokat több kategóriába sorolhatjuk, melyek mindegyike specifikus előnyökkel és alkalmazási területekkel rendelkezik.

1. Gerjesztett forgórészű szinkronmotorok (WRSM – Wound Rotor Synchronous Motor)

Ezek a klasszikus szinkronmotorok, ahol a forgórész tekercselését külső egyenáramú forrás gerjeszti, általában csúszógyűrűk és kefék segítségével. Két fő alcsoportjuk van:

• Kiálló pólusú (salient pole) szinkronmotorok:

  Jellemzően nagy pólusszámú, lassabb fordulatszámú (pl. 100-1000 ford/perc) motorok, melyeket nagy nyomatékot és megbízható működést igénylő alkalmazásokban használnak. Például cementgyárakban, bányászati berendezésekben, valamint vízerőművek generátoraiban. Előnyük a robusztusság, a jó túlterhelhetőség és a teljesítménytényező szabályozhatósága. Hátrányuk a csúszógyűrűk és kefék karbantartásigénye.

• Sima henger alakú (cylindrical rotor / turbó) szinkronmotorok:

  Kisebb pólusszámú, nagy fordulatszámú (pl. 1500-3000 ford/perc) motorok, melyeket elsősorban gőzturbinás és gázturbinás generátorokban alkalmaznak. A forgórész sima felülete nagy mechanikai stabilitást biztosít, ami elengedhetetlen a nagy sebességeknél. Hasonló előnyökkel és hátrányokkal rendelkeznek, mint a kiálló pólusú társaik, de a nagy sebesség miatt a mechanikai kialakításuk precízebb.

2. Állandó mágneses szinkronmotorok (PMSM – Permanent Magnet Synchronous Motor)

A PMSM motorok a modern hajtástechnika élvonalát képviselik. Forgórészük erős állandó mágneseket tartalmaz, amelyek kiküszöbölik a gerjesztő tekercseket, a csúszógyűrűket és a keféket. Ez számos előnnyel jár:

• Magas hatásfok: Nincsenek gerjesztési veszteségek a forgórészben.
• Kompakt méret és nagy nyomatéksűrűség: Ugyanolyan teljesítmény mellett kisebb és könnyebb lehet, mint egy aszinkron vagy gerjesztett szinkronmotor.
• Kiváló dinamikus tulajdonságok: Gyors gyorsulás és lassulás, pontos pozicionálás.
• Alacsony karbantartásigény: Nincsenek kopó alkatrészek (kefék).

Hátrányuk a ritkaföldfém mágnesek magas ára és a beszerzési nehézségek, valamint a komplexebb, frekvenciaváltós vezérlés szükségessége. Alkalmazási területei rendkívül szélesek: elektromos járművek, robotika, szervohajtások, CNC gépek, háztartási gépek (pl. mosógépek), szivattyúk, ventilátorok.

3. Reluktancia szinkronmotorok (RSM – Reluctance Synchronous Motor)

A reluktancia motorok egyre nagyobb népszerűségnek örvendenek, különösen az energiahatékonysági törekvések és a ritkaföldfémektől való függőség csökkentése miatt. Forgórészük nem tartalmaz sem tekercseket, sem állandó mágneseket, csak speciálisan kialakított vasmagot. A nyomaték a mágneses ellenállás változásából adódik, ahogy a forgórész igyekszik a legkisebb reluktancia irányába fordulni.

• Robusztus és olcsó: Egyszerű felépítés, nincsenek drága mágnesek vagy tekercsek a forgórészben.
• Magas hatásfok: Nincsenek forgórész-veszteségek.
• Széles fordulatszám-tartomány: Frekvenciaváltóval kiválóan szabályozható.

Hátrányuk a PMSM-hez képest általában alacsonyabb nyomatéksűrűség és teljesítménytényező, valamint a frekvenciaváltó elengedhetetlen szükségessége. Alkalmazási területei: szivattyúk, ventilátorok, kompresszorok, általános ipari hajtások, ahol az ár és a robusztusság fontos szempont.

4. Hysteresis szinkronmotorok (röviden)

Ezek a motorok a forgórész anyagának hiszterézis jelenségét használják ki a nyomaték létrehozására. Rendkívül csendesek és sima járásúak, de jellemzően kisebb teljesítményűek. Alkalmazásuk főként precíziós műszerekben, magnókban, lemezjátszókban volt jellemző, ahol a zajszint és a stabil fordulatszám volt a prioritás.

A különböző típusok közötti választás mindig az adott alkalmazás specifikus igényeitől függ: a szükséges teljesítménytől, fordulatszámtól, nyomatéktól, hatásfoktól, költségtől és a vezérlési lehetőségektől.

A szinkronmotor előnyei és hátrányai

Mint minden technológiának, a szinkronmotoroknak is megvannak a maguk erősségei és gyengeségei, amelyek meghatározzák alkalmazhatóságukat.

Előnyök

1. Magas hatásfok és energiahatékonyság:

   A szinkronmotorok, különösen a PMSM és a reluktancia típusok, kiváló hatásfokkal rendelkeznek. Mivel a forgórészben nincs indukált áram (mint az aszinkron motoroknál) vagy gerjesztési veszteség (PMSM és RSM esetén), a veszteségek alacsonyabbak, ami jelentős energiamegtakarítást eredményez, különösen hosszú távú, folyamatos üzem esetén.

2. Szabályozható teljesítménytényező (cos φ):

   A gerjesztett szinkronmotorok egyik legkiemelkedőbb előnye, hogy a gerjesztő áram szabályozásával képesek a hálózati teljesítménytényezőt egységre (cos φ = 1) beállítani, sőt, akár kapacitív jelleggel is működhetnek, ezzel kompenzálva a hálózat induktív terheléseit. Ez csökkenti a hálózati veszteségeket és javítja az energiaátviteli hatékonyságot.

3. Fix fordulatszám:

   A szinkronmotorok fordulatszáma a hálózati frekvenciától függ, és a terheléstől (egy bizonyos határig) függetlenül állandó. Ez ideálissá teszi őket olyan alkalmazásokban, ahol pontos és stabil sebességre van szükség, például szövőgépeknél, szivattyúknál, kompresszoroknál, ventilátoroknál.

4. Nagy nyomatéksűrűség és teljesítmény:

   Különösen a PMSM motorok nagy nyomatékot képesek leadni kompakt méret mellett, ami helytakarékos és hatékony megoldást jelent.

5. Precíz vezérlés:

   Frekvenciaváltóval vezérelve a szinkronmotorok rendkívül pontos sebesség- és pozíciószabályozásra képesek, ami elengedhetetlen a robotikában, CNC gépeknél és más automatizált rendszerekben.

6. Robusztusság:

   A reluktancia szinkronmotorok forgórésze különösen robusztus, mivel nem tartalmaz tekercseket vagy mágneseket, ami növeli az élettartamot és csökkenti a meghibásodási lehetőségeket.

Hátrányok

1. Indítási problémák:

   A szinkronmotorok nem rendelkeznek önindító nyomatékkal, ezért speciális indítási eljárásokat igényelnek (segédmotor, csillapító tekercsek, frekvenciaváltó). Ez növeli a rendszer komplexitását és költségét.

2. Komplex vezérlés:

   A PMSM és RSM motorok hatékony működéséhez elengedhetetlen a frekvenciaváltó és a hozzá tartozó vezérlőelektronika, ami drágábbá teszi a rendszert az egyszerű aszinkron motorokhoz képest.

3. Költség:

   A ritkaföldfém mágnesek miatt a PMSM motorok, vagy a gerjesztett motorok gerjesztőrendszere és a frekvenciaváltók miatt a teljes rendszerek drágábbak lehetnek, mint az aszinkron motoros megoldások.

4. Kiesés a szinkronból:

   Ha a terhelés meghaladja a motor maximális nyomatékát (billenőnyomaték), a motor hirtelen leáll, ami üzemzavarhoz vezethet. Az aszinkron motoroknál ez a jelenség kevésbé hirtelen, ott először megnő a csúszás.

5. Karbantartás (gerjesztett motoroknál):

   A csúszógyűrűk és kefék kopó alkatrészek, amelyek rendszeres karbantartást igényelnek, és szikrázhatnak, ami bizonyos környezetekben problémát jelenthet.

Ezen előnyök és hátrányok mérlegelése alapvető fontosságú a megfelelő motortípus kiválasztásakor az adott alkalmazáshoz.

A szinkronmotor vezérlése és szabályozása

A szinkronmotorok teljes potenciáljának kihasználásához elengedhetetlen a megfelelő vezérlés és szabályozás. A modern technológia, különösen a teljesítményelektronika fejlődése, forradalmasította a szinkronmotorok vezérlését, lehetővé téve a precíz és energiahatékony működést.

1. Frekvenciaváltók (VFD – Variable Frequency Drive)

A frekvenciaváltók a szinkronmotorok vezérlésének gerincét képezik, különösen a PMSM és RSM típusoknál. Ezek az eszközök a bejövő hálózati váltakozó áramot egyenárammá alakítják (egyenirányítás), majd ebből az egyenáramból egy szabályozható frekvenciájú és feszültségű váltakozó áramot állítanak elő (inverter). Ezáltal a motor fordulatszáma, nyomatéka és teljesítménye folyamatosan és precízen szabályozhatóvá válik.

A frekvenciaváltók alkalmazásával a szinkronmotorok képessé válnak:

• Lágyindításra és -leállításra: Megóvják a mechanikai rendszert a hirtelen terhelésektől.
• Széles fordulatszám-tartományban való működésre: A motor sebessége a nullától a névleges fordulatszámig, sőt, akár azon túl is szabályozható.
• Optimális energiafelhasználásra: A terheléshez igazított fordulatszámmal és nyomatékkal minimalizálhatók az energiaveszteségek.
• Precíz pozíció- és sebességszabályozásra: Ez kulcsfontosságú a szervohajtásoknál és robotikai alkalmazásoknál.

2. Gerjesztés szabályozása (gerjesztett motoroknál)

A gerjesztett szinkronmotoroknál a forgórész gerjesztő áramának szabályozásával befolyásolható a motor teljesítménytényezője (cos φ). A gerjesztő áram növelésével (túlgerjesztés) a motor kapacitív jelleggel működik, csökkentésével (alulgerjesztés) pedig induktív jelleggel. Ez a képesség rendkívül értékessé teszi őket az ipari hálózatok teljesítménytényezőjének javításában, ahol sok induktív fogyasztó (pl. aszinkron motorok) rontja a cos φ-t.

A gerjesztő áram szabályozása történhet kézzel, vagy automata feszültségszabályozókkal (AVR – Automatic Voltage Regulator), amelyek a hálózati feszültséget és a meddőteljesítményt figyelik, és ennek megfelelően módosítják a gerjesztést.

3. Pozíció- és sebességszabályozás

A PMSM és RSM motorok precíz vezérléséhez elengedhetetlen a forgórész pontos pozíciójának ismerete. Ezt általában enkóderekkel vagy felbontókkal (resolver) mérik, amelyek visszajelzést adnak a frekvenciaváltónak. A vezérlő algoritmus (gyakran vektorvezérlés vagy FOC – Field Oriented Control) ez alapján számítja ki a szükséges állórész áramokat, hogy a kívánt nyomatékot és fordulatszámot elérje. Ez a zárt hurkú vezérlés teszi lehetővé a szinkronmotorok kivételes pontosságát és dinamikáját.

A modern vezérlőrendszerek képesek a motor paramétereinek online becslésére is, így csökkentve a szenzorok számát és a rendszer komplexitását (szenzor nélküli vezérlés), bár ez bizonyos kompromisszumokkal járhat a pontosság terén.

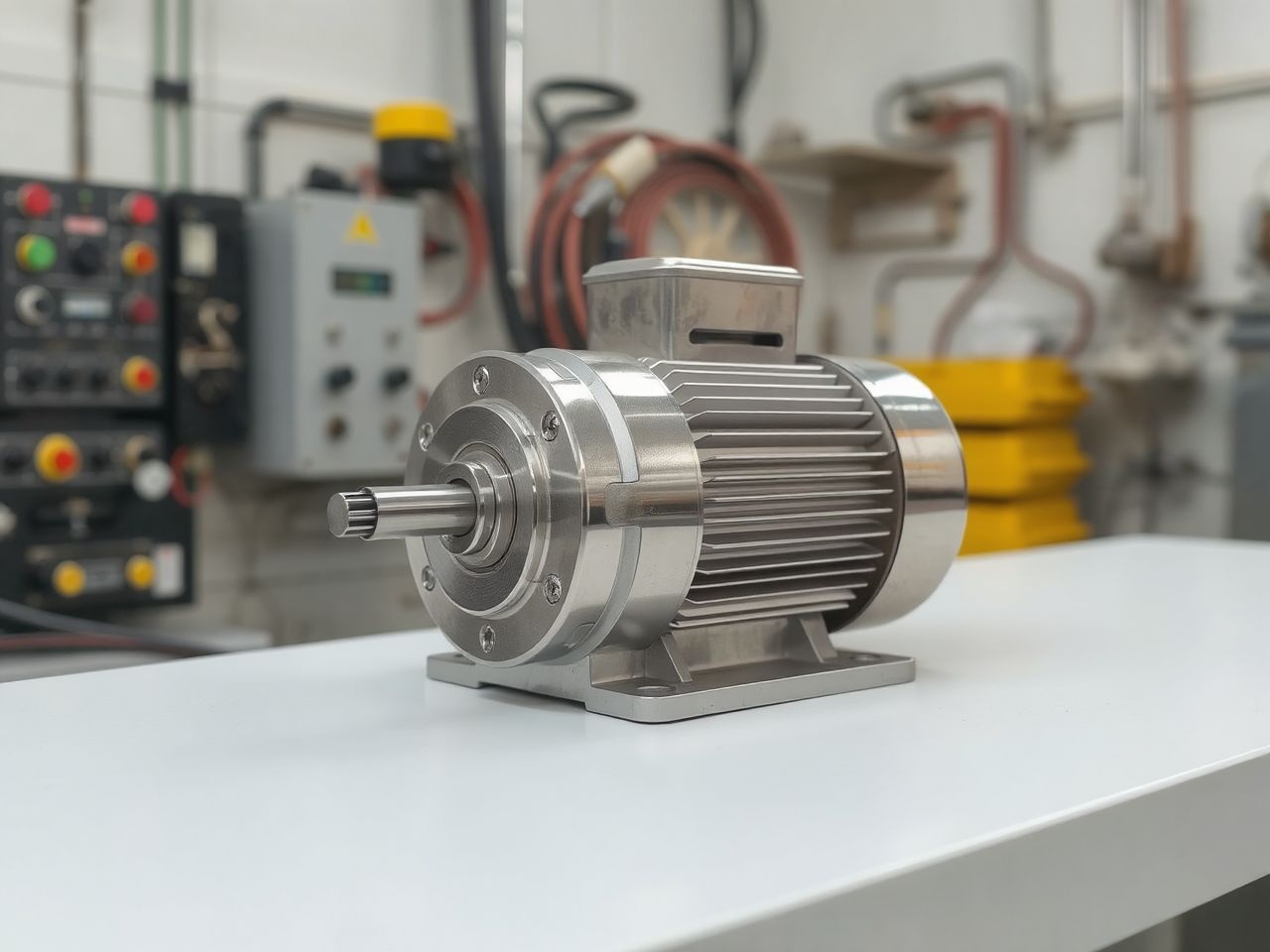

A szinkronmotor felhasználási területei

A szinkronmotorok egyedülálló tulajdonságaiknak köszönhetően rendkívül sokoldalúak, és számos iparágban nélkülözhetetlen szerepet töltenek be. Nézzük meg a legfontosabb alkalmazási területeket.

1. Energetika: generátorok

Talán a legfontosabb és legelterjedtebb alkalmazásuk a villamos energia termelése. A nagy erőművekben (hő-, vízi-, atom-, gázturbinás erőművek) a szinkron gépek generátorként működnek, átalakítva a mechanikai energiát (turbinák forgása) elektromos energiává. A generátorok szinkronban forognak a hálózati frekvenciával, biztosítva a stabil és megbízható áramellátást.

• Vízerőművek: Lassú fordulatszámú, nagy pólusszámú, kiálló pólusú szinkron generátorok.
• Hő- és atomenergia: Nagy fordulatszámú, sima henger alakú szinkron generátorok.
• Gázturbinás erőművek: Hasonlóan a hőerőművekhez, nagy sebességű generátorokat alkalmaznak.

2. Ipari hajtások

Ahol nagy teljesítményre, precíz fordulatszámra, magas hatásfokra és/vagy teljesítménytényező-javításra van szükség, ott a szinkronmotorok kiváló választást jelentenek.

• Kompresszorok és szivattyúk: Nagy teljesítményű légkompresszorok, ipari szivattyúk, ahol a folyamatos, stabil működés és az energiahatékonyság kritikus.
• Ventilátorok: Nagy ipari ventilátorok és fújtatók, különösen frekvenciaváltóval vezérelve, optimalizálva a légáramot és az energiafogyasztást.
• Malmok és extruderek: Cementgyárakban, bányaiparban használt őrlőmalmok, valamint műanyagipari extruderek, ahol nagy nyomatékra és stabil fordulatszámra van szükség.
• Papírgyártás és textilipar: Szövőgépek, papírgyártó gépek, ahol a precíz sebességszabályozás és a szinkronizált mozgás alapvető a termék minőségéhez.
• Hajóhajtások: Egyes nagy hajóknál az elektromos meghajtási rendszerekben szinkronmotorokat használnak a propellerek hajtására, melyek jobb hatásfokot és rugalmasabb működést tesznek lehetővé.

3. Elektromos járművek (EV)

Az elektromos és hibrid autók hajtásrendszereiben az állandó mágneses szinkronmotorok (PMSM) dominálnak. Ennek oka a PMSM motorok kivételesen magas nyomatéksűrűsége, kis mérete, könnyű súlya és kiváló hatásfoka, ami elengedhetetlen a hatótávolság és a teljesítmény szempontjából. A rekuperatív fékezés (amikor a motor generátorként működik fékezéskor, visszatáplálva az energiát az akkumulátorba) szintén hatékonyan valósítható meg PMSM motorokkal.

4. Robotika és automatizálás

A szervomotorok, amelyek a robotok és automatizált rendszerek mozgásáért felelnek, gyakran állandó mágneses szinkronmotorok. A PMSM szervomotorok precíz pozíció- és sebességszabályozása, gyors dinamikája és nagy nyomatéka ideálissá teszi őket a robotkarok, CNC gépek, pick-and-place rendszerek és más nagy pontosságú berendezések hajtására.

5. Precíziós alkalmazások

A szinkronmotorok stabil és pontos fordulatszáma miatt számos precíziós alkalmazásban is megtalálhatók:

• Radarrendszerek: A forgó antennák pontos és stabil sebességét biztosítják.
• Optikai berendezések: Teleszkópok, kamerák, lézerszkennerek precíz mozgatása.
• Orvosi képalkotó berendezések: MRI gépek, CT szkennerek forgó részeinek hajtása.
• Laboratóriumi berendezések: Centrifugák, keverők, ahol a pontos sebesség kritikus a kísérleti eredményekhez.

6. Háztartási gépek

Bár ritkábban, de a modern, energiahatékony háztartási gépekben is megjelennek a szinkronmotorok. Például egyes mosógépek és szárítógépek már PMSM motorokat használnak az energiafogyasztás csökkentése és a csendesebb működés érdekében. Ezek a motorok lehetővé teszik a dob sebességének pontosabb szabályozását, ami kíméletesebb mosást és centrifugálást eredményez.

Látható, hogy a szinkronmotorok a modern technológia és ipar számos területén kulcsfontosságú szerepet töltenek be, és a jövőben várhatóan még nagyobb jelentőségre tesznek szert az energiahatékonyság és a precíz vezérlés iránti igény növekedésével.

Összehasonlítás más motortípusokkal

A szinkronmotorok előnyeinek és hátrányainak jobb megértéséhez érdemes összehasonlítani őket a két legelterjedtebb motortípussal: az aszinkron motorokkal és az egyenáramú (DC) motorokkal.

Szinkronmotor vs. Aszinkron motor

Az aszinkron motorok (más néven indukciós motorok) a legelterjedtebb elektromos motorok az iparban és a háztartásokban, egyszerű felépítésük és robusztusságuk miatt. Fő különbség a szinkron motorokhoz képest a működési elvükben rejlik:

• Fordulatszám: Az aszinkron motor forgórésze mindig lassabban forog, mint az állórész forgó mágneses tere (csúszással). A szinkronmotor forgórésze pontosan a szinkron fordulatszámon forog. Ez a fix fordulatszám a szinkronmotor egyik fő előnye.
• Indítás: Az aszinkron motorok önindítóak, nem igényelnek speciális indítóberendezést (bár nagy teljesítményűeknél előnyös a lágyindító vagy frekvenciaváltó). A szinkronmotorok nem önindítóak, speciális indítási módszerekre van szükségük.
• Teljesítménytényező: Az aszinkron motorok mindig induktív meddőteljesítményt vesznek fel a hálózatból, rontva a cos φ-t. A gerjesztett szinkronmotorok képesek javítani a hálózat teljesítménytényezőjét, sőt, kapacitív meddőteljesítményt is leadhatnak.
• Hatásfok: A szinkronmotorok, különösen a PMSM és RSM típusok, általában magasabb hatásfokkal rendelkeznek, mint az aszinkron motorok, különösen részterhelésen.
• Vezérlés: Az egyszerű aszinkron motorok közvetlenül a hálózatra köthetők. A szinkronmotorok hatékony vezérléséhez (különösen a PMSM és RSM) frekvenciaváltó szükséges.

Összességében, ahol a pontos, stabil fordulatszám, a magas hatásfok és a teljesítménytényező-szabályozás kritikus, ott a szinkronmotor a jobb választás, még a magasabb kezdeti költségek és a komplexebb vezérlés ellenére is. Általános célú, egyszerű hajtásokra az aszinkron motorok gazdaságosabbak.

Szinkronmotor vs. Egyenáramú (DC) motor

Az egyenáramú motorok régóta alkalmazott megoldások a változtatható sebességű hajtásokban, mivel fordulatszámuk könnyen szabályozható a gerjesztő- és armatúraáram változtatásával. Azonban számos hátrányuk van a modern AC motorokkal szemben:

• Felépítés: A DC motorok kommutátort és szénkeféket tartalmaznak, amelyek kopó alkatrészek, rendszeres karbantartást igényelnek, és szikrázhatnak. A szinkronmotorok (különösen a PMSM és RSM) kefementesek, ami alacsonyabb karbantartásigényt és hosszabb élettartamot eredményez.
• Hatásfok: A kommutátor és a kefék miatt a DC motorok hatásfoka általában alacsonyabb, mint a modern szinkronmotoroké.
• Méret és teljesítmény: Azonos teljesítmény mellett a DC motorok általában nagyobbak és nehezebbek lehetnek.
• Vezérlés: Bár a DC motorok vezérlése egyszerűbbnek tűnhet, a modern frekvenciaváltós szinkronmotor-vezérlés már felülmúlja a DC motorok dinamikai tulajdonságait és pontosságát.

Az egyenáramú motorok mára nagyrészt kiszorultak a nagy teljesítményű ipari alkalmazásokból, és helyüket egyre inkább a frekvenciaváltóval vezérelt aszinkron és szinkron motorok vették át, a jobb hatásfok, a kisebb karbantartásigény és a kiváló vezérelhetőség miatt.

Ez az összehasonlítás is rávilágít arra, hogy a szinkronmotorok nem egy univerzális megoldást jelentenek, hanem egy specifikus, de rendkívül fontos piaci szegmensben kínálnak optimális megoldásokat, ahol a precizitás, a hatékonyság és a megbízhatóság kulcsfontosságú.

Energetikai szempontok és jövőbeli trendek

A globális energiafogyasztás növekedése és az éghajlatváltozás kihívásai egyre nagyobb hangsúlyt fektetnek az energiahatékonyságra és a fenntartható technológiákra. Ebben a kontextusban a szinkronmotoroknak kiemelt szerep jut, és a jövőbeli fejlesztések is ezen irányba mutatnak.

1. Magasabb hatásfokú motorok

Az ipari motorok az elektromos energia jelentős részét fogyasztják el. A szinkronmotorok, különösen a PMSM és RSM típusok, alapvetően magasabb hatásfokkal rendelkeznek, mint az aszinkron motorok, különösen részterhelésen. Ezért az energiahatékonysági előírások szigorodásával (pl. IE4, IE5 osztályok) egyre több alkalmazásban váltják fel az aszinkron motorokat. A fejlesztések a még alacsonyabb veszteségű anyagok, optimalizált tekercselési minták és továbbfejlesztett hűtési rendszerek irányába mutatnak.

2. Ritkaföldfémektől való függőség csökkentése

A PMSM motorokhoz szükséges ritkaföldfém mágnesek (pl. neodímium) árának ingadozása és a szűkös beszerzési források stratégiai kockázatot jelentenek. Ezért a kutatás és fejlesztés nagy hangsúlyt fektet a ritkaföldfém-mentes alternatívákra. Itt lépnek előtérbe a reluktancia szinkronmotorok, amelyek robusztus felépítésükkel és magas hatásfokukkal ígéretes alternatívát kínálnak, és várhatóan egyre nagyobb teret hódítanak meg a piacon.

3. Intelligens motorvezérlés és ipar 4.0

A digitális technológiák és az Ipar 4.0 koncepciója mélyrehatóan befolyásolja a motorvezérlést. A modern szinkronmotor-rendszerek már képesek valós idejű adatgyűjtésre, öndiagnosztikára és prediktív karbantartásra. Az intelligens frekvenciaváltók, beépített szenzorok és kommunikációs interfészek lehetővé teszik a motorok távoli felügyeletét, optimalizálását és integrálását a nagyobb automatizálási rendszerekbe. Ez növeli az üzem megbízhatóságát, csökkenti az állásidőt és tovább optimalizálja az energiafelhasználást.

4. Integráció a Smart Grid rendszerekbe

A Smart Grid (okos hálózat) koncepciója, amely a decentralizált energiatermelést és a kétirányú energiaáramlást célozza, szintén lehetőségeket kínál a szinkronmotorok számára. A szinkron generátorok már most is a Smart Grid alapvető elemei. A szinkronmotorok, különösen a frekvenciaváltóval vezéreltek, képesek lehetnek a hálózat stabilitásának támogatására, például meddőteljesítmény-kompenzációval vagy a hálózati ingadozások csillapításával, amennyiben erre alkalmas vezérlőrendszerrel rendelkeznek.

5. Anyagfejlesztés

Az új anyagok, mint például a továbbfejlesztett mágneses acélok, a jobb hőszigetelő képességű tekercselő anyagok és az innovatív hűtési megoldások mind hozzájárulnak a motorok méretének csökkentéséhez, a hatásfok növeléséhez és az élettartam meghosszabbításához. A nanotechnológia és az additív gyártás (3D nyomtatás) új lehetőségeket nyithat meg a motorok és alkatrészeik gyártásában.

A szinkronmotorok jövője tehát fényesnek mondható. A folyamatos innovációk, az energiahatékonyság iránti növekvő igény és a digitalizáció térhódítása biztosítja, hogy ez a motortípus továbbra is kulcsfontosságú szerepet játsszon az ipar, az energetika és a modern technológia fejlődésében.
