Szikratávolság: jelentése és szerepe az elektromos átütésben

Gondolkoztunk már azon, miért van az, hogy egy konnektorba dugott villa nem feltétlenül okoz azonnal áramütést, de a villámcsapás még kilométerekről is képes pusztító energiát átvinni? A válasz a szikratávolság, azaz az elektromos átütéshez szükséges minimális távolság és feszültség bonyolult, mégis alapvető fizikai törvényszerűségeiben rejlik. Ez a jelenség nem csupán a természetben megfigyelhető, hanem a modern technológia számos területén kulcsfontosságú szerepet játszik, a gyújtógyertyáktól kezdve a villámhárítókon át a nagyfeszültségű berendezések tervezéséig. Megértése nélkülözhetetlen az elektromos rendszerek biztonságos és hatékony működéséhez.

A szikratávolság lényegében azt a minimális távolságot jelenti két elektróda között, amelyen keresztül egy adott feszültség hatására az elektromos áram képes áthidalni a köztük lévő szigetelő közeget, jellemzően levegőt, és egy látható szikra formájában áramolni. Ez a jelenség, az elektromos átütés, egy komplex fizikai folyamat eredménye, amely során a szigetelő közeg, például a levegő, elveszíti dielektromos tulajdonságait és vezetővé válik. A jelenség megértése alapvető fontosságú az elektromos biztonság, az elektronikai tervezés és számos ipari alkalmazás szempontjából.

Az elektromos átütés alapjai és jelenségei

Az elektromos átütés, vagy más néven dielektromos áttörés, olyan fizikai folyamat, amely során egy elektromos szigetelő anyag, mint például a levegő, folyadék vagy szilárd dielektrikum, hirtelen vezetővé válik egy elegendően erős elektromos mező hatására. Ez a folyamat jellemzően egy gyors és látványos szikrakisüléssel jár, amelyet fényjelenség és hőtermelés kísér. Az átütés pillanatában a szigetelő anyag ellenállása drámaian lecsökken, lehetővé téve az áram áramlását.

A jelenség gyökere az atomok és molekulák szerkezetében keresendő. Normál körülmények között a szigetelő anyagokban az elektronok szorosan kötődnek az atommagokhoz, és nem képesek szabadon mozogni. Azonban, ha egy elegendően erős elektromos tér hat rájuk, az elektronok energiát nyernek, és kiszabadulhatnak atomi kötéseikből. Ez a folyamat az ionizáció, amelynek során semleges atomokból és molekulákból pozitív ionok és szabad elektronok keletkeznek.

Mi az elektromos átütés?

Az elektromos átütés egy küszöb jelenség: egy bizonyos átütési feszültség alatt a szigetelő anyag megőrzi szigetelő tulajdonságait, de ezen a küszöbön túl hirtelen vezetővé válik. A levegő esetében ez a feszültség a szikratávolságtól, a légnyomástól, a hőmérséklettől és a páratartalomtól is függ. Amikor az elektromos mező ereje meghaladja a szigetelő anyag dielektromos szilárdságát, az anyag szerkezete megváltozik, és áramvezetővé válik.

Az átütés során keletkező ionok és szabad elektronok további ütközéses ionizációt okoznak, ami egy láncreakcióhoz, úgynevezett elektronlavinához vezet. Ez a lavina rendkívül gyorsan növeli a töltéshordozók sűrűségét a szigetelő közegben, létrehozva egy vezető csatornát, amelyen keresztül az áram áramolhat. Ez a csatorna a szikra.

A dielektromos szilárdság fogalma

A dielektromos szilárdság (vagy dielektromos térerősség) egy anyag azon képességét fejezi ki, hogy mekkora maximális elektromos térerősséget képes elviselni anélkül, hogy átütés történne. Mértékegysége jellemzően volt per méter (V/m) vagy kilovolt per milliméter (kV/mm). Minél nagyobb egy anyag dielektromos szilárdsága, annál jobb szigetelőnek számít, és annál nagyobb feszültséget képes elviselni átütés nélkül.

Különböző anyagok dielektromos szilárdsága jelentősen eltér. A levegő például viszonylag alacsony dielektromos szilárdsággal rendelkezik (kb. 3 kV/mm normál légnyomáson), míg a speciális gázok, mint az SF6 (kén-hexafluorid) vagy a szilárd szigetelők, mint a kerámia vagy a polimerek, sokkal magasabb értékeket mutatnak. Ezért használják ezeket az anyagokat nagyfeszültségű berendezésekben szigetelőként.

„A dielektromos szilárdság nem csupán egy fizikai paraméter, hanem a biztonság és a megbízhatóság alapköve az elektromos rendszerek tervezésében.”

Az ionizáció szerepe

Az ionizáció az elektromos átütés alapvető mechanizmusa. Ez a folyamat akkor következik be, amikor egy semleges atom vagy molekula egy vagy több elektronját elveszíti, vagy ritkábban, plusz elektronokat kap, így elektromosan töltött részecskévé, azaz ionná válik. Az elektromos átütés kontextusában az ütközéses ionizáció a legfontosabb.

Amikor az elektronok az elektromos tér hatására felgyorsulnak, elegendő kinetikus energiára tesznek szert ahhoz, hogy ütközésük során kiszakítsák az elektronokat más semleges atomokból vagy molekulákból. Ez a folyamat új szabad elektronokat és pozitív ionokat hoz létre, amelyek mind hozzájárulnak az áramvezetéshez. Az újonnan keletkezett szabad elektronok további ütközéseket okoznak, felerősítve az ionizációs folyamatot.

A Townsend-lavina elmélete

Az Townsend-lavina elmélet (más néven Townsend-kisülés) írja le az elektromos átütés kezdeti szakaszát egy gázban. Sir John Sealy Townsend dolgozta ki a 20. század elején. Az elmélet szerint, amikor egy viszonylag gyenge elektromos térben egy szabad elektron (például kozmikus sugárzás vagy termikus emisszió révén) felgyorsul, és ütközik egy gázatommal, az ionizáció révén új elektronokat és ionokat hoz létre.

Ezek az újonnan keletkezett elektronok is felgyorsulnak, és további ütközéseket okoznak, ami egy exponenciálisan növekvő elektronáramot, azaz egy „elektronlavinát” eredményez. A pozitív ionok az anód felé, az elektronok pedig a katód felé mozognak. Ha az elektródák közötti távolság és a gáznyomás megfelelő, a lavina olyan mértékűre nőhet, hogy az áram átjut az elektródák között, és létrejön a szikra.

A streamer kisülés mechanizmusa

Nagyobb nyomásokon és hosszabb szikratávolságokon, valamint intenzívebb elektromos terekben a Townsend-lavina elmélete már nem elegendő az átütés magyarázatára. Ekkor lép életbe a streamer kisülés mechanizmusa, amelyet Raether, Meek és Loeb dolgoztak ki. A streamer kisülés során az ionizált gáz (plazma) egy vékony, elágazó csatornát hoz létre, amely gyorsan terjed az elektródák között.

A streamer akkor alakul ki, amikor az elektronlavina olyan sűrűvé válik, hogy az általa generált pozitív ionok térbeli töltése torzítja az eredeti elektromos mezőt. Ez a térerősség-torzulás tovább gyorsítja az elektronokat a streamer „fejében”, és elősegíti a további ionizációt. A streamer sokkal gyorsabban terjed, mint a Townsend-lavina, és általában az átmeneti szakasz a szikrakisülés felé. Ez a mechanizmus különösen fontos a villámok és más nagy energiájú kisülések megértésében.

A szikratávolság definíciója és mérése

A szikratávolság, mint fogalom, az elektromos átütés jelenségének kvantitatív leírását teszi lehetővé. Pontos meghatározása és mérése alapvető fontosságú az elektromos és elektronikus rendszerek biztonságos tervezéséhez és üzemeltetéséhez. Nem csupán elméleti érdekesség, hanem a mérnöki gyakorlatban is mindennapos szempont.

Pontos meghatározás

A szikratávolság két vezető felület (elektróda) közötti minimális távolság, amelynél egy adott feszültség hatására az közöttük lévő szigetelő közeg (például levegő, vákuum, szigetelő gáz vagy folyadék) dielektromos átütése bekövetkezik, és szikra keletkezik. Ez a távolság nem fix érték, hanem számos tényezőtől függ, mint például a közeg típusa, nyomása, hőmérséklete, páratartalma, az elektródák anyaga és geometriája, valamint a feszültség jellege (DC, AC, impulzus).

Az átütés pillanatában a szigetelő közeg ellenállása hirtelen lecsökken, és egy vezető csatorna alakul ki. A szikratávolság tehát nem más, mint a kritikus távolság, amelyen belül a környezeti feltételek és az alkalmazott feszültség együttesen elegendőek ahhoz, hogy a szigetelő közeg elveszítse dielektromos tulajdonságait és vezetővé váljon.

A minimális átütési feszültség

A minimális átütési feszültség az a legkisebb feszültség, amely egy adott szikratávolság és környezeti feltételek mellett átütést okoz a két elektróda között. Ez az érték kulcsfontosságú a szigetelési koordinációban és az elektromos berendezések biztonságos működési feszültségének meghatározásában. A Paschen-törvény pontosan ezt az összefüggést írja le a gázkisülések esetében.

Fontos megjegyezni, hogy az átütési feszültség nem lineárisan arányos a távolsággal, különösen kisebb távolságok és nyomások esetén. A Paschen-görbe egy minimumot mutat, ami azt jelenti, hogy van egy optimális nyomás-távolság szorzat, ahol a legkisebb feszültség is átütést okozhat. Ez a jelenség a vákuumkisülések és a mikro-szikraközök tervezésénél bír különös jelentőséggel.

Mérési módszerek és szabványok

A szikratávolság és az átütési feszültség mérése standardizált eljárások szerint történik, hogy biztosítsák az eredmények összehasonlíthatóságát és megbízhatóságát. Számos nemzetközi (pl. IEC, IEEE) és nemzeti szabvány (pl. MSZ) írja elő a mérési protokollokat, az elektródák geometriáját, a környezeti feltételeket és a feszültség alkalmazásának módját.

A mérések során jellemzően két elektródát helyeznek el egymással szemben egy kontrollált környezetben. A feszültséget fokozatosan növelik, amíg az átütés be nem következik. Az átütési feszültség rögzítése, valamint a távolság és a környezeti paraméterek ismeretében meghatározható a vizsgált közeg dielektromos szilárdsága. Különböző elektródgeometriák, mint például golyós, tárcsás vagy tű-lemez elektródák, használatosak az alkalmazástól és a vizsgált feszültségtartománytól függően.

„A pontos mérések és a szabványok betartása elengedhetetlen a megbízható elektromos szigetelés és a biztonságos üzemeltetés garantálásához.”

A Paschen-törvény: a szikratávolság kulcsfontosságú összefüggése

Az elektromos átütés és a szikratávolság megértésének egyik sarokköve a Paschen-törvény. Ez a törvény, amelyet Friedrich Paschen német fizikus fedezett fel a 19. század végén, alapvető összefüggést teremt a gázokban bekövetkező elektromos átütéshez szükséges feszültség, a gáznyomás és az elektródák közötti távolság között. A Paschen-törvény különösen fontos a gázkisülések, a vákuumtechnika és a nagyfeszültségű szigetelés tervezésében.

A törvény bemutatása

A Paschen-törvény kimondja, hogy egy adott gázban az átütési feszültség (V_b) a gáznyomás (p) és az elektródák közötti távolság (d) szorzatának (p·d) függvénye. Matematikailag ez a következőképpen írható le:

V_b = f(p·d)

A függvény alakja egy jellegzetes görbét, a Paschen-görbét eredményezi, amely nem monoton, hanem egy minimumot tartalmaz. Ez azt jelenti, hogy nem egyszerűen a távolság vagy a nyomás növelésével nő az átütési feszültség, hanem van egy optimális p·d érték, ahol az átütés a legkisebb feszültségen következik be.

A törvény alapja az ütközéses ionizáció. Ahhoz, hogy egy elektron elegendő energiát gyűjtsön az ionizációhoz, bizonyos szabad úthosszra van szüksége az ütközések között. Ha a nyomás túl magas, a szabad úthossz túl rövid, így az elektronok nem tudnak elegendő energiát gyűjteni. Ha a nyomás túl alacsony (vagy a távolság túl rövid), túl kevés atom van az úton ahhoz, hogy elegendő ionizáció történjen, mielőtt az elektron eléri a másik elektródát. A Paschen-görbe minimuma azt a pontot jelöli, ahol a szabad úthossz és az ütközések száma optimális az átütés szempontjából.

Nyomás és távolság hatása

A Paschen-törvény kulcsfontosságú eleme a nyomás (p) és a távolság (d) szorzata. Vizsgáljuk meg külön-külön a hatásukat:

• Nyomás hatása: Magasabb nyomáson a gáz sűrűbb, az atomok közelebb vannak egymáshoz. Ez csökkenti az elektronok szabad úthosszát, így kevesebb energiát tudnak gyűjteni két ütközés között. Ennek eredményeként magasabb feszültségre van szükség az ionizációhoz és az átütéshez.
• Távolság hatása: Hosszabb távolság esetén az elektronoknak több lehetősége van ütközni és ionizálni. Ez kezdetben csökkenti az átütési feszültséget, mivel a lavina könnyebben kialakulhat. Azonban egy bizonyos ponton túl a távolság növelése ismét növeli az átütési feszültséget, mivel az elektronoknak hosszabb utat kell megtenniük, és az ionizációs folyamat hatékonysága csökken.

A két tényező együttes hatása adja a Paschen-görbét. A minimum pont jelzi azt a kombinációt, ahol a legkevesebb feszültség szükséges a gáz átütéséhez. Ez a pont különösen fontos a vákuumtechnológiában, ahol a nyomás rendkívül alacsony.

A Paschen-görbe értelmezése

A Paschen-görbe jellegzetes U alakú. A görbe bal oldalán, alacsony p·d értékeknél (azaz alacsony nyomáson vagy rövid távolságon) az átütési feszültség viszonylag magas. Ennek oka, hogy túl kevés atom van az elektródák között, így az elektronoknak nehéz elegendő ütközést produkálni ahhoz, hogy fenntartsák a lavinát, mielőtt elérik a másik elektródát. Más szavakkal, az ionizáció valószínűsége alacsony.

A görbe jobb oldalán, magas p·d értékeknél (magas nyomáson vagy hosszú távolságon) az átütési feszültség szintén magas. Ebben az esetben a gáz túl sűrű, az elektronok szabad úthossza túl rövid. Az elektronok nem tudnak elegendő energiát gyűjteni két ütközés között ahhoz, hogy hatékonyan ionizálják a környező atomokat. Ezért nagyobb elektromos térerősségre van szükség az ionizáció megkezdéséhez.

A görbe minimuma az a pont, ahol a p·d szorzat optimális. Itt a szabad úthossz elegendő az elektronok számára, hogy energiát gyűjtsenek, és elegendő számú atom van jelen az ütközéses ionizáció fenntartásához. Ez a pont jelöli a legkisebb feszültséget, amelyen az átütés bekövetkezhet egy adott gázban.

„A Paschen-görbe nem csak egy elméleti modell; ez a mérnöki tervezés alapja a vákuumcsövektől a nagyfeszültségű kapcsolókig.”

Optimális pont és vákuum hatása

A Paschen-görbe minimuma nem csak elméleti érdekesség, hanem gyakorlati jelentőséggel is bír. Ez az „optimális pont” mutatja meg azt a nyomás-távolság kombinációt, ahol az adott gázban a legkönnyebben, a legkisebb feszültséggel jön létre az elektromos átütés. Például a levegő esetében ez a minimum körülbelül 327 V-nál jelentkezik, nagyjából 7,5 µm Hg (1000 Pa) nyomás és 7,5 µm távolság szorzatánál, de ez függ az elektróda anyagától és a gáz típusától.

A vákuum hatása a Paschen-görbe bal oldalán figyelhető meg. Ahogy a nyomás csökken (és ezzel a p·d szorzat is), az átütési feszültség kezdetben csökken, majd a minimum után ismét drámaian megnő. Ezért a nagyon jó vákuum kiváló szigetelőnek számít, mivel olyan kevés atom van jelen, hogy az ionizáció rendkívül nehézzé válik. Ezért alkalmazzák a vákuumot nagyfeszültségű megszakítókban és más vákuumcsövekben, ahol kiváló szigetelési tulajdonságokra van szükség. Ugyanakkor, ha a vákuum nem tökéletes, és a nyomás a Paschen-görbe minimuma környékére esik, az átütés sokkal könnyebben bekövetkezhet, mint normál légnyomáson.

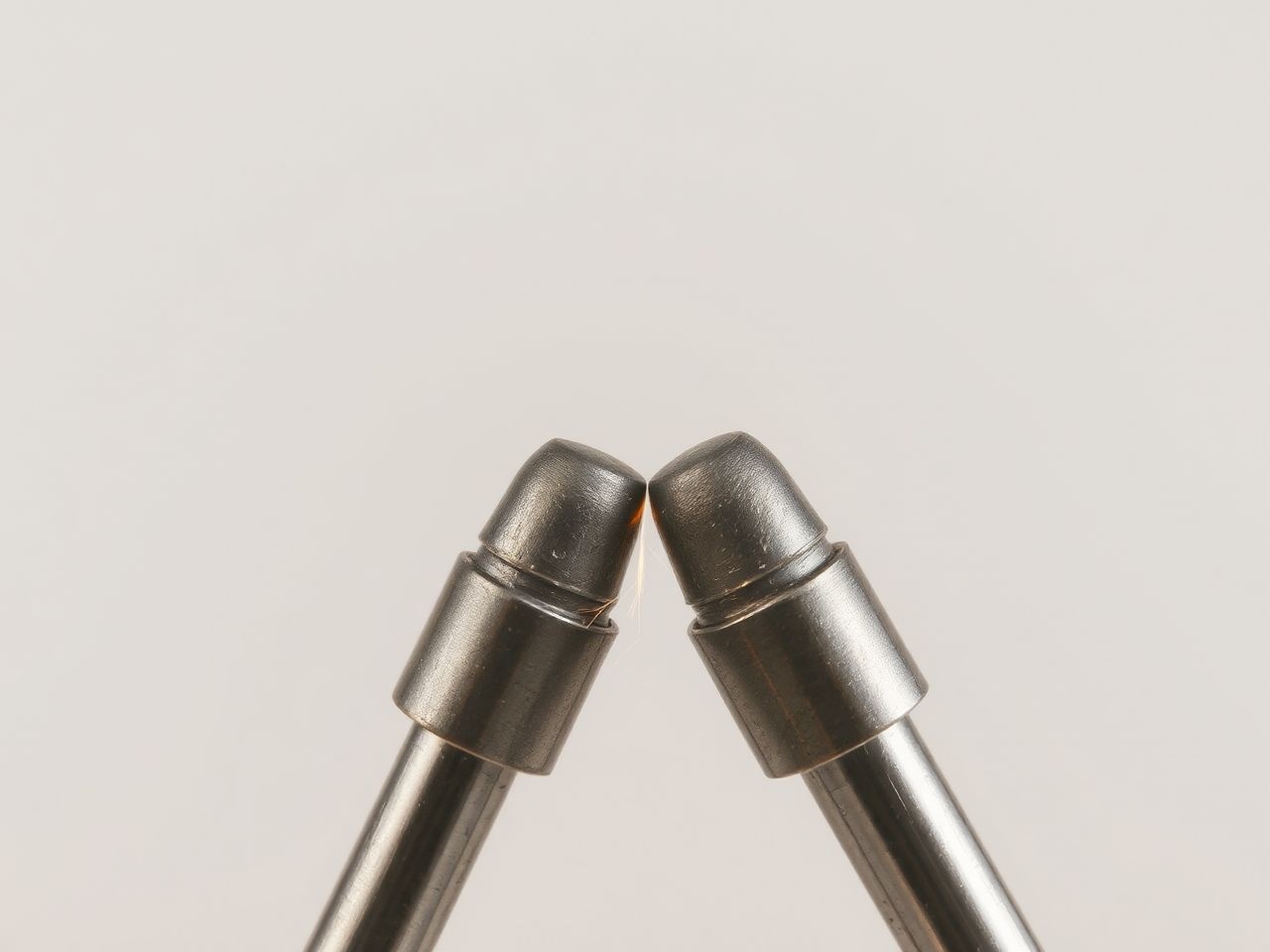

A szikratávolságot befolyásoló tényezők

A szikratávolság és az elektromos átütés nem csupán a Paschen-törvény által leírt p·d szorzattól függ. Számos egyéb tényező is befolyásolja ezt a kritikus paramétert, amelyek mindegyike jelentős hatással van az elektromos szigetelés hatékonyságára és a berendezések biztonságára. Ezeket a tényezőket alaposan figyelembe kell venni a tervezés és az üzemeltetés során.

Gáznemű közeg tulajdonságai

A két elektróda közötti gáznemű közeg típusa és állapota alapvetően határozza meg a dielektromos szilárdságot és ezzel a szikratávolságot.

Gáz típusa és összetétele

A gáz típusa az egyik legfontosabb tényező. Különböző gázok eltérő ionizációs energiával rendelkeznek, ami közvetlenül befolyásolja, hogy mekkora feszültség szükséges az átütés megindításához. Például:

• Levegő: A leggyakoribb szigetelő közeg, dielektromos szilárdsága normál körülmények között kb. 3 kV/mm. Összetétele (nitrogén, oxigén, argon stb.) viszonylag stabil.
• Kén-hexafluorid (SF6): Kiváló dielektromos tulajdonságokkal rendelkező ipari gáz, dielektromos szilárdsága 2-3-szorosa a levegőének. Gyakran használják nagyfeszültségű kapcsolóberendezésekben és megszakítókban.
• Nitrogén (N2): Jó szigetelő, de dielektromos szilárdsága alacsonyabb, mint az SF6-é.
• Vákuum: Ideális esetben a legjobb szigetelő, mivel nincsenek molekulák, amelyek ionizálódhatnának. Azonban a tökéletes vákuum nehezen fenntartható, és a Paschen-görbe minimuma miatt bizonyos vákuumszinteken könnyebben történhet átütés, mint levegőben.

Különböző gázok keverékeinek dielektromos tulajdonságai is eltérhetnek a tiszta gázokétól. A gázok molekuláris szerkezete, elektronegativitása és elektronaffinitása mind szerepet játszik az ionizációs és rekombinációs folyamatokban, amelyek az átütést befolyásolják.

Hőmérséklet

A hőmérséklet befolyásolja a gáz sűrűségét és az elektronok termikus mozgását. Magasabb hőmérsékleten a gáz sűrűsége csökken (állandó nyomáson), ami növeli az elektronok szabad úthosszát. Ez kezdetben csökkentheti az átütési feszültséget, mivel az elektronok könnyebben gyűjtenek energiát. Azonban a megnövekedett termikus energia is hozzájárulhat az ionizációhoz. Összességében a hőmérséklet hatása komplex, és a Paschen-törvényen keresztül a p·d szorzatot is módosítja (a nyomás állandó térfogaton hőmérséklettől függ).

Páratartalom

A levegő páratartalma jelentősen befolyásolja a szikratávolságot. A vízgőz molekulái könnyebben ionizálhatók, mint a száraz levegő fő alkotóelemei (nitrogén, oxigén). A vízgőz molekulái a levegőben lévő szabad elektronokat is elnyelhetik (elektronaffinitás), ami csökkentheti az elektronok számát a lavinában. Azonban a nagyobb páratartalom általában csökkenti a levegő dielektromos szilárdságát, így nedvesebb levegőben könnyebben bekövetkezik az elektromos átütés, és kisebb a szikratávolság. Ezért a nagyfeszültségű berendezéseket gyakran száraz környezetben üzemeltetik, vagy páramentesítik a levegőt a közelükben.

Elektródák anyaga és geometriája

Nemcsak a gáznemű közeg, hanem az elektródák tulajdonságai is kritikusak a szikratávolság szempontjából.

Anyagválasztás

Az elektródák anyaga befolyásolja az elektronemissziót, azaz azt, hogy milyen könnyen lépnek ki elektronok az elektróda felületéről az elektromos tér hatására. Az alacsony kilépési energiájú anyagok (pl. cézium, alkálifémek) könnyebben bocsátanak ki elektronokat, ami megkönnyítheti az átütés kezdetét. A gyakorlatban azonban az elektródák anyaga (pl. réz, wolfram, acél) elsősorban a mechanikai szilárdság, a hőállóság és az ívállóság szempontjából fontos, mivel az átütés során az elektródák felülete károsodhat.

Felületi érdesség

Az elektródák felületi érdessége jelentős hatással van az átütési feszültségre. Éles élek, kiemelkedések vagy karcolások a felületen lokálisan megnövelik az elektromos térerősséget (térkoncentráció). Ezeken a pontokon az elektromos mező sokkal erősebb lehet, mint az elektródák közötti átlagos mező, ami helyi ionizációt és koronakisülést indíthat el alacsonyabb feszültségen. Ez a korai ionizáció csökkenti az átütési feszültséget és a szikratávolságot. Ezért a nagyfeszültségű alkalmazásokban az elektródákat gyakran polírozzák és lekerekítik, hogy minimalizálják a felületi érdesség hatását.

Elektródforma és élek hatása

Az elektródák geometriája, különösen az élek és sarkok kialakítása, kritikus szerepet játszik a térerősség eloszlásában. A hegyes, éles elektródák (pl. tű-lemez konfiguráció) sokkal alacsonyabb feszültségen okoznak átütést, mint a lekerekített, sima felületű elektródák (pl. golyós elektródák). Ennek oka a térkoncentráció jelensége, ahol az elektromos térerősség a hegyes pontokon nagymértékben megnő. A golyós elektródák egyenletesebb térerősség-eloszlást biztosítanak, ezért gyakran használják őket a dielektromos szilárdság standardizált mérésére.

Feszültség jellege

A feszültség típusa és jelleggörbéje szintén befolyásolja a szikratávolságot és az átütési feszültséget.

Egyenfeszültség vs. váltakozó feszültség

Az egyenáramú (DC) és a váltakozó áramú (AC) feszültségek eltérően viselkednek az átütés szempontjából. DC feszültség esetén az elektromos mező állandó, és az átütés akkor következik be, amikor az ionizációs folyamat fenntarthatóvá válik. AC feszültség esetén a feszültség folyamatosan változik, és az átütés általában a feszültség csúcsértékénél következik be. Az AC feszültségnél a polaritásváltások miatt az ionok és elektronok mozgása dinamikusabb, ami befolyásolhatja az átütési mechanizmust. Általánosságban elmondható, hogy az AC átütési feszültség effektív értéke alacsonyabb, mint a DC átütési feszültség, mivel a csúcsérték a meghatározó.

Impulzusfeszültség

Az impulzusfeszültség egy rövid ideig tartó, nagy amplitúdójú feszültségcsúcs, mint amilyen például egy villámcsapás vagy egy kapcsolási túlfeszültség során keletkezik. Az ilyen gyorsan emelkedő feszültségek (meredek felfutási idő) eltérő átütési karakterisztikát mutatnak, mint az állandó AC vagy DC feszültségek. Az impulzusfeszültség átütési feszültsége gyakran magasabb lehet, mint az állandósult feszültségeké, mivel az ionizációs folyamatnak nincs ideje teljesen kifejlődni a rövid impulzusidő alatt. Azonban az impulzus meredeksége és hossza kritikus. A villámvédelmi rendszerek tervezésénél kulcsfontosságú az impulzusátütési feszültség ismerete.

Frekvencia hatása

A váltakozó feszültség frekvenciája is befolyásolhatja az átütést, különösen magas frekvenciákon. Magas frekvencián a feszültség olyan gyorsan változtatja a polaritását, hogy az ionoknak nincs idejük elérni az elektródákat. Ez a jelenség a rádiófrekvenciás kisülésekben játszik szerepet, ahol a plazma fenntartása a frekvencia és a térerősség bonyolult kölcsönhatásától függ. Általában a frekvencia növelésével az átütési feszültség csökkenhet bizonyos tartományokban, mivel a gyorsan változó mező hatékonyabban gyorsítja az elektronokat és fenntartja az ionizációs folyamatot.

A szikratávolság gyakorlati alkalmazásai

A szikratávolság és az elektromos átütés jelenségének megértése nem csupán elméleti kérdés; számos ipari és mindennapi alkalmazás alapját képezi. A modern technológia számos területén kulcsfontosságú szerepet játszik, a motorok gyújtásától kezdve a hálózatok védelméig.

Gyújtógyertyák

Az egyik legközismertebb és legszélesebb körben elterjedt alkalmazása a szikratávolságnak a belső égésű motorokban található gyújtógyertya. A gyújtógyertya feladata, hogy a motor hengerében lévő üzemanyag-levegő keveréket pontosan a megfelelő pillanatban meggyújtsa egy elektromos szikra segítségével.

Működési elv

A gyújtógyertya két elektródát tartalmaz, amelyek között egy pontosan beállított szikratávolság van. A gyújtórendszer nagyfeszültséget (akár több tízezer voltot) generál, amelyet a gyújtógyertya elektródáira vezet. Amikor a feszültség elegendővé válik ahhoz, hogy áthidalja a szikratávolságot, egy elektromos átütés történik, és egy rövid, intenzív szikra keletkezik. Ez a szikra elegendő energiával rendelkezik ahhoz, hogy a hengerben lévő sűrített üzemanyag-levegő keveréket lángra lobbantsa, beindítva az égési folyamatot, ami a dugattyú mozgását és a motor működését eredményezi.

Anyagok és kialakítás

A gyújtógyertyák elektródáit speciális, magas olvadáspontú és jó vezetőképességű anyagokból készítik, mint például nikkelötvözetek, irídium vagy platina. Ezek az anyagok ellenállnak a magas hőmérsékletnek és az eróziós hatásoknak, amelyek a folyamatos szikraképződés során fellépnek. A gyertya kialakítása gondosan megtervezett, hogy stabil és megbízható szikrát biztosítson a motor teljes fordulatszám-tartományában és terhelésénél. A szikratávolság beállítása kritikus: túl kicsi távolság gyenge szikrát eredményez, túl nagy távolság esetén pedig az átütés nem jön létre megbízhatóan.

Túlfeszültség-védelem és villámhárítók

A szikratávolság alapvető szerepet játszik az elektromos hálózatok és berendezések védelmében a túlfeszültség ellen, legyen szó villámcsapásról vagy kapcsolási túlfeszültségről.

Szikraközös levezetők

A szikraközös levezetők (vagy túlfeszültség-levezetők, villámhárító szikraközök) olyan védelmi eszközök, amelyek egy vagy több szikratávolságot tartalmaznak. Normál üzemi feszültség mellett a szikraköz szigetelőként viselkedik, megakadályozva az áram áramlását. Azonban, ha egy túlfeszültség (pl. villám) éri a rendszert, a feszültség meghaladja a szikraköz átütési feszültségét. Ekkor a szikraközön keresztül átütés történik, és a túláram a földbe vezetődik, megvédve az érzékeny berendezéseket a károsodástól. Amint a túlfeszültség elmúlik, a szikraköz megszakítja az áramot, és visszaáll szigetelő állapotába.

Védelmi elvek

A túlfeszültség-védelemben a szikratávolság stratégiai elhelyezése kulcsfontosságú. A berendezéseket úgy tervezik, hogy a védelmi eszközök (pl. szikraközök) átütési feszültsége alacsonyabb legyen, mint a védett berendezések szigetelési szintje. Így egy túlfeszültség esetén először a védelmi eszköz üt át, elvezetve az energiát, mielőtt az károsítaná a drága vagy érzékeny komponenseket. A villámhárítók tetején lévő szikraközök biztosítják, hogy a villámcsapás energiája a földbe vezetődjön, megóvva az épületeket és a bennük lévő rendszereket.

Nagyfeszültségű kapcsolók és megszakítók

A nagyfeszültségű elektromos hálózatokban a kapcsolók és megszakítók feladata az áramkörök biztonságos nyitása és zárása, még nagy áramok esetén is. Itt a szikratávolság és az ívkisülés jelenségeinek kontrollálása létfontosságú.

Ívoltás és szikratávolság

Amikor egy nagyfeszültségű áramkört megszakítanak, az elektródák közötti távolság növekszik, de a fennálló feszültség hatására ívkisülés jön létre. Ez az ív rendkívül forró és vezetőképes, és ha nem oltják el gyorsan, súlyos károkat okozhat. A modern megszakítókban speciális ívoltó rendszereket alkalmaznak (pl. SF6 gáz, vákuum, olaj), amelyek gyorsan megnövelik a szikratávolságot, hűtik az ívet és eloltják azt. Az SF6 gáz például kiváló dielektromos tulajdonságai és ívoltó képessége miatt rendkívül hatékony ebben a tekintetben. A megszakítás után az elektródák közötti szikratávolságnak elegendőnek kell lennie ahhoz, hogy az ív ne gyulladjon újra.

Ipari gyújtórendszerek

A gyújtógyertyákhoz hasonlóan számos ipari alkalmazásban használnak szikratávolságon alapuló gyújtórendszereket. Például:

• Gázturbinák és kazánok: Nagyméretű égők gyújtásához nagy energiájú szikrára van szükség, amelyet speciálisan kialakított gyújtóelektródák biztosítanak.
• Ipari kemencék: A gáz vagy olaj alapú kemencék beindításához megbízható gyújtás elengedhetetlen, amelyet szintén a szikratávolság elvén működő gyújtóeszközökkel oldanak meg.
• Gázkészülékek (pl. gáztűzhelyek): Itt is egy kis szikratávolság biztosítja a gáz meggyújtását a piezogyújtó vagy elektronikus gyújtórendszer segítségével.

Plazma generálás

A plazma, az anyag negyedik halmazállapota, számos ipari és kutatási alkalmazásban kulcsfontosságú. A plazma generálásának egyik alapvető módja az elektromos kisülés, amely a szikratávolság jelenségére épül.

A plazma akkor keletkezik, amikor egy gázban elegendő energiát adunk át ahhoz, hogy az atomok ionizálódjanak, és szabad elektronok, ionok és semleges részecskék keveréke jöjjön létre. Ezt gyakran nagyfeszültségű, nagyfrekvenciás elektromos terekkel érik el, amelyek átütést okoznak egy adott szikratávolságon belül. A plazma felhasználási területei közé tartozik a felületkezelés, vékonyréteg-leválasztás, világítástechnika (plazma TV-k, fénycsövek), orvosi sterilizálás és fúziós energiakutatás.

Elektrosztatikus porleválasztók

Az elektrosztatikus porleválasztók (ESP) hatékony eszközök a levegőben lévő részecskék (por, korom) eltávolítására ipari folyamatokból, például erőművekből vagy cementgyárakból. Működésük a koronakisülés és az elektrosztatikus feltöltődés elvén alapul, amely szorosan kapcsolódik a szikratávolság koncepciójához.

Az ESP-ben nagyfeszültségű elektródák között szikratávolság van, de a feszültséget úgy állítják be, hogy ne történjen teljes átütés, hanem csak koronakisülés alakuljon ki. Ez a koronakisülés ionizálja a levegőt, és szabad elektronokat hoz létre, amelyek feltöltik a levegőben lévő részecskéket. A feltöltött részecskéket ezután egy ellentétes polaritású gyűjtőelektródára vonzzák, ahol lerakódnak, és így tisztítják a levegőt.

Ívhegesztés

Az ívhegesztés egy olyan fémkötési eljárás, amelyben egy elektromos ívet használnak a fémek olvasztására és egyesítésére. Az ív létrehozásához egy szikratávolságon keresztül történő elektromos átütésre van szükség.

A hegesztés kezdetén a hegesztőelektróda és a munkadarab között egy kis szikratávolság van. A hegesztőgép által generált feszültség hatására átütés történik, és egy stabil, nagy hőmérsékletű ív alakul ki. Ez az ív olvasztja meg az elektródát és a munkadarabot, lehetővé téve a fémek összeolvadását. Az ív fenntartása és stabilizálása a szikratávolság, az áramerősség és a hegesztőgáz összetételének precíz szabályozásán alapul.

Biztonságtechnikai és tervezési szempontok

A szikratávolság és az elektromos átütés jelenségének mélyreható ismerete elengedhetetlen a biztonságos és megbízható elektromos rendszerek tervezéséhez és üzemeltetéséhez. A tervezőknek számos szempontot figyelembe kell venniük a balesetek elkerülése, a berendezések védelme és a szabványoknak való megfelelés érdekében.

Szigetelési koordináció

A szigetelési koordináció az a tervezési folyamat, amely biztosítja, hogy az elektromos berendezések szigetelése megfelelően legyen méretezve a várható üzemi és túlfeszültségek elviselésére. A cél, hogy a rendszer egy esetleges túlfeszültség esetén is biztonságosan működjön, vagy ha az átütés elkerülhetetlen, akkor az előre meghatározott, könnyen cserélhető védelmi eszközökön keresztül történjen, anélkül, hogy a drága főberendezések károsodnának.

Ennek során figyelembe veszik az üzemi feszültséget, a várható kapcsolási és villám túlfeszültségeket, valamint a különböző szigetelőanyagok (levegő, olaj, szilárd szigetelők) dielektromos szilárdságát. A szikratávolságok megfelelő beállítása és a védelmi eszközök (pl. túlfeszültség-levezetők) helyes kiválasztása kulcsfontosságú a szigetelési koordináció sikeréhez.

Érintésvédelem

Az érintésvédelem célja az elektromos áramütés elleni védelem. Ennek egyik alapvető eleme a megfelelő szigetelés és a biztonságos szikratávolságok betartása. A feszültség alatt álló részeket úgy kell elhelyezni és szigetelni, hogy azok ne legyenek közvetlenül érinthetők, és a környező vezető felületektől elegendő távolságra legyenek. Ez magában foglalja a megfelelő légközök (creepage distance) és kúszóutak (clearance distance) betartását, amelyek megakadályozzák az átütést vagy a felületi kúszóáramokat.

A szabványok szigorúan előírják a minimális szikratávolságokat a különböző feszültségszintek és környezeti feltételek (pl. szennyezettségi fok) függvényében. Ezeknek a távolságoknak a be nem tartása súlyos balesetekhez vagy berendezéskárosodáshoz vezethet.

Minimális távolságok szabványai

A nemzetközi és nemzeti szabványok (pl. IEC 60664, EN 60950, MSZ EN 60335) részletesen meghatározzák a minimális szikratávolságokat (clearance) és a kúszóutakat (creepage distance) az elektromos berendezésekben és rendszerekben. Ezek a szabványok figyelembe veszik a következő tényezőket:

• Névleges feszültség: Minél nagyobb a feszültség, annál nagyobb távolságra van szükség.
• Szennyezettségi fok: A környezet porossága, páratartalma és egyéb szennyeződései csökkenthetik a szigetelési képességet, ezért szennyezettebb környezetben nagyobb távolságok szükségesek.
• Szigetelési anyagok: A különböző szigetelőanyagok eltérő dielektromos szilárdsággal rendelkeznek.
• Túlfeszültségi kategória: A várható túlfeszültségek (pl. villám, kapcsolás) nagysága.

Ezeknek a szabványoknak a betartása kötelező az elektromos termékek gyártói és az elektromos rendszerek telepítői számára, hogy garantálják a biztonságos üzemeltetést és a kompatibilitást.

Környezeti tényezők figyelembe vétele

A szikratávolság tervezésekor a környezeti tényezőket is alaposan mérlegelni kell. Ezek közé tartoznak:

• Légnyomás: Magasabb tengerszint feletti magasságon a légnyomás alacsonyabb, ami a Paschen-törvény szerint csökkenti a levegő dielektromos szilárdságát. Ezért a magashegyi alkalmazásokhoz nagyobb szikratávolságokra van szükség.
• Hőmérséklet: A hőmérséklet befolyásolja a gáz sűrűségét és az anyagok dielektromos tulajdonságait.
• Páratartalom: A magas páratartalom, mint korábban említettük, csökkenti a levegő szigetelési képességét.
• Szennyeződések: Por, só, ipari szennyeződések lerakódhatnak a szigetelő felületeken, csökkentve a kúszóutak hatékonyságát és növelve az átütés kockázatát.

Az elektromos berendezéseket úgy kell tervezni, hogy a legrosszabb várható környezeti körülmények között is biztonságosan működjenek, fenntartva a megfelelő szikratávolságot és szigetelést.

„A biztonságos elektromos rendszerek alapja a szikratávolságok precíz tervezése és a környezeti hatások gondos figyelembe vétele.”

A koronakisülés és az ívkisülés kapcsolata a szikratávolsággal

Az elektromos átütés nem mindig egy hirtelen, teljes szikrakisüléssel kezdődik. Gyakran megelőzi egy kevésbé intenzív, de mégis jelentős jelenség, a koronakisülés, és az átütés után pedig egy stabilabb, tartósabb állapot, az ívkisülés alakulhat ki. Mindkét jelenség szorosan kapcsolódik a szikratávolság koncepciójához, és fontos szerepet játszik a nagyfeszültségű technológiában.

Koronakisülés jelensége

A koronakisülés egy részleges elektromos kisülés, amely akkor következik be, amikor egy erős elektromos mező egy vezető felület közelében (különösen éles éleknél vagy hegyes pontokon) ionizálja a környező gázt, anélkül, hogy teljes átütés történne az elektródák között. Jellemzően kékes, halvány fénnyel jár, és néha sziszegő vagy zúgó hang kíséri. A koronakisülés a levegőben ózon (O3) és nitrogén-oxidok (NOx) keletkezésével is járhat, amelyek korrozív hatásúak.

A koronakisülés oka a térkoncentráció. Éles pontokon a térerősség lokálisan megnő, és elérheti a gáz dielektromos szilárdságát, még akkor is, ha az elektródák közötti átlagos feszültség nem elegendő a teljes átütéshez. Ez a jelenség fontos a nagyfeszültségű távvezetékeknél, ahol az éles alkatrészek vagy a vezetékek felületi érdessége koronakisülést okozhat, ami energiaveszteséget és rádiózavarokat eredményez.

A szikratávolság szempontjából a koronakisülés egy figyelmeztető jel lehet, ami arra utal, hogy az elektromos mező egy ponton már elérte a kritikus szintet, és egy kisebb feszültségnövekedés vagy környezeti változás (pl. páratartalom) már teljes átütést okozhat. A tervezés során minimalizálni kell a koronakisülést okozó éles éleket és felületi egyenetlenségeket.

Ívkisülés jellemzői

Az ívkisülés egy tartós, nagy áramerősségű elektromos kisülés, amely egy szikrakisülés után alakul ki, ha az áramforrás képes fenntartani az áramot az ionizált csatornán keresztül. Az ív egy rendkívül forró, fényes plazmacsatorna, amely képes nagy mennyiségű energiát átvinni. Hőmérséklete elérheti a több ezer Celsius-fokot is, ami képes elolvasztani vagy elpárologtatni az elektróda anyagát és a környező szigetelőket.

Az ívkisülés jellemzői:

• Alacsony feszültségesés: Az ív fenntartásához viszonylag alacsony feszültség szükséges, miután egyszer már létrejött.
• Nagy áramerősség: Az ív nagy áramokat képes vezetni.
• Hő és fény: Intenzív hőt és fényt bocsát ki.
• Elektróda erózió: Az elektródák anyaga elpárologhat vagy olvadhat az ív hatására.

Az ívkisülés jelensége mind hasznos (pl. ívhegesztés, ívkemence), mind káros (pl. rövidzárlat, megszakító íve) lehet. A nagyfeszültségű megszakítók fő feladata az ívkisülés gyors és biztonságos eloltása a szikratávolság megnövelésével és ívoltó közegek alkalmazásával.

Az átmenet a szikrától az ívig

Az elektromos átütés során a folyamat gyakran egy szikrakisüléssel kezdődik, amely egy rövid, tranziens jelenség. Ha az energiaforrás korlátozott, a szikra gyorsan elalszik. Azonban, ha az áramforrás elegendő energiát tud szolgáltatni, a szikra átalakulhat egy stabilabb, tartósabb ívkisüléssé. Ez az átmenet akkor következik be, amikor a szikra által ionizált csatorna hőmérséklete és ionizációs foka olyan mértékben megnő, hogy képes önfenntartóvá válni, még a feszültség csökkenése esetén is.

A szikratávolság mérete és a környezeti feltételek alapvetően befolyásolják, hogy egy szikra ívvé alakul-e. Kisebb távolságok és nagyobb áramok elősegítik az ív kialakulását. A nagyfeszültségű berendezések tervezésénél kulcsfontosságú annak megértése, hogy mikor és hogyan jön létre az ív, és hogyan lehet azt biztonságosan eloltani vagy kihasználni.

Összefoglalva, a koronakisülés az átütés előfutára lehet, az ívkisülés pedig az átütés következménye, ha elegendő energia áll rendelkezésre. Mindhárom jelenség szorosan összefügg, és együttesen határozzák meg az elektromos rendszerek viselkedését nagyfeszültség alatt.

Fejlesztések és jövőbeli trendek

A szikratávolság, az elektromos átütés és a kapcsolódó jelenségek kutatása és fejlesztése folyamatosan zajlik. Az ipar és a tudomány új kihívásokkal néz szembe, mint például a miniaturizáció, az energiahatékonyság és a megbízhatóság növelése. Ezek a trendek új megoldásokat és technológiákat követelnek meg, amelyek a szikratávolság viselkedésének mélyebb megértésén alapulnak.

Miniaturizáció és mikro-szikraközök

A modern elektronika folyamatosan zsugorodik, ami magával vonja az elektromos alkatrészek méretének csökkentését is. Ez a trend új kihívásokat támaszt a szikratávolság tekintetében. A mikro-elektromechanikai rendszerek (MEMS) és a nanoelektronika területén a mikro-szikraközök vizsgálata kiemelt fontosságú. Itt a távolságok mikrométeres vagy nanométeres nagyságrendűek, és a hagyományos Paschen-törvény már nem mindig írja le pontosan a jelenségeket a kvantummechanikai és felületi effektusok miatt.

A mikro-szikraközökben az elektródafelületek minősége, a felületi emisszió és a gázmolekulák ritkasága sokkal nagyobb szerepet játszik. A kutatók új anyagokat és geometriákat vizsgálnak, amelyek lehetővé teszik a megbízható és kontrollálható átütést extrém kis méretekben. Ezek az alkalmazások magukban foglalják a mikro-gyújtókat, mikro-kapcsolókat és a plazma alapú mikro-reaktorokat.

Új dielektromos anyagok

A hagyományos szigetelőanyagok mellett folyamatosan fejlesztenek új dielektromos anyagokat, amelyek kiválóbb szigetelési tulajdonságokkal rendelkeznek, jobban ellenállnak a hőnek, a környezeti hatásoknak és a részleges kisüléseknek. Ezek az anyagok lehetővé teszik a berendezések kisebb méretűre való tervezését, miközben fenntartják vagy növelik az üzembiztonságot.

Példák az új fejlesztésekre:

• Gázkeverékek: Az SF6 helyettesítésére környezetbarátabb gázkeverékeket keresnek, amelyek hasonlóan jó dielektromos szilárdsággal és ívoltó képességgel rendelkeznek.
• Nanokompozitok: Polimer alapú anyagokba nanoméretű részecskéket ágyaznak be, hogy javítsák a dielektromos szilárdságot, a hővezető képességet és a mechanikai tulajdonságokat.
• Folyékony szigetelők: Új generációs szigetelőolajok és folyadékok, amelyek jobb hűtési és szigetelési tulajdonságokkal rendelkeznek, mint a hagyományos ásványi olajok.

Ezek az anyagok hozzájárulnak a nagyfeszültségű berendezések hatékonyságának és élettartamának növeléséhez, valamint a környezeti terhelés csökkentéséhez.

Pulsed power alkalmazások

A pulsed power (impulzus teljesítmény) technológia rendkívül rövid ideig tartó, de hatalmas teljesítményű elektromos impulzusok generálásával foglalkozik. Ezek az alkalmazások széles skálán mozognak, az orvosi technológiától (pl. elektroporáció) a katonai alkalmazásokig (pl. elektromágneses ágyúk) és az ipari folyamatokig (pl. víztisztítás, plazma generálás).

A szikratávolság kritikus szerepet játszik az impulzus teljesítményű rendszerekben, mint nagyfeszültségű kapcsolóelem. A szikraközös kapcsolók képesek rendkívül gyorsan és nagy áramokat kapcsolni, ami elengedhetetlen a rövid, nagy energiájú impulzusok előállításához. A jövőbeli fejlesztések a szikraközök élettartamának növelésére, a kapcsolási sebesség javítására és a megbízhatóság fokozására irányulnak, gyakran vákuum- vagy speciális gáztöltésű szikraközök alkalmazásával.

Intelligens rendszerek és diagnosztika

A modern elektromos hálózatok és berendezések egyre inkább intelligens rendszerekbe integrálódnak, amelyek képesek a folyamatos monitorozásra, diagnosztikára és önszabályozásra. Ez a trend kiterjed a szikratávolság és a szigetelési állapot diagnosztikájára is.

Fejlesztés alatt állnak olyan szenzorok és algoritmusok, amelyek valós időben képesek érzékelni a koronakisülést, a részleges kisüléseket és más szigetelési hibákat, mielőtt azok teljes átütéssé fajulnának. Az akusztikus, optikai és elektromágneses érzékelők, valamint a mesterséges intelligencia alapú elemző szoftverek lehetővé teszik a prediktív karbantartást, csökkentve az üzemzavarok kockázatát és növelve a rendszerek megbízhatóságát. Az intelligens rendszerek képesek lesznek automatikusan optimalizálni a szikratávolságokat és a szigetelési paramétereket a környezeti feltételek és az üzemi igények függvényében, biztosítva a maximális biztonságot és hatékonyságot.
