Szerszámgépek: típusai, működésük és ipari alkalmazásuk

Gondolt már arra, hogyan készülnek azok a precíziós alkatrészek, amelyek a modern világunkat működtetik, a mobiltelefonoktól kezdve a repülőgépekig, vagy éppen az orvosi implantátumokig? A válasz a szerszámgépek komplex és lenyűgöző világában rejlik, amelyek a gyártástechnológia gerincét képezik, lehetővé téve anyagok formázását, vágását és megmunkálását hihetetlen pontossággal.

A szerszámgépek a gyártóipar alapkövei, olyan eszközök, amelyekkel az alapanyagokból – legyen szó fémről, műanyagról, kompozitról vagy akár fáról – késztermékeket, félkész termékeket vagy alkatrészeket állítanak elő. Ezek a gépek nem csupán egyszerű eszközök; sokkal inkább precíziós mérnöki csodák, amelyek a legmodernebb technológiákat ötvözik a mechanikai stabilitással. Feladatuk az anyagok eltávolítása (forgácsolás), deformálása (alakítás) vagy hozzáadása (additív gyártás) a kívánt forma és méret eléréséhez.

Történetük az ipari forradalomig nyúlik vissza, amikor a gőzgépek hajtóerejével működő első esztergagépek és fúrógépek megjelentek, forradalmasítva a gyártási folyamatokat. Azóta a fejlődés megállíthatatlan: a mechanikus vezérlést felváltotta a hidraulikus és pneumatikus, majd a numerikus vezérlés (NC), végül pedig a számítógépes numerikus vezérlés (CNC), amely a mai modern gyártás alapját képezi. Ez a technológiai ugrás nem csupán a pontosságot és az ismételhetőséget növelte, hanem lehetővé tette rendkívül komplex geometriájú alkatrészek gazdaságos előállítását is.

A szerszámgépek nem csupán eszközök, hanem a mérnöki gondolkodás és a technológiai innováció megtestesítői, amelyek formálják a körülöttünk lévő fizikai világot.

Ebben a cikkben mélyrehatóan tárgyaljuk a szerszámgépek világát: bemutatjuk a legfontosabb típusokat, részletezzük működési elveiket, és feltárjuk széles körű ipari alkalmazásaikat. Megvizsgáljuk a hagyományos forgácsoló gépek, mint az esztergák és marógépek alapjait, majd elmélyedünk a modern CNC technológia és a speciális megmunkálási eljárások, mint az elektroerozió vagy a lézeres vágás rejtelmeiben. Kitérünk az Ipar 4.0 által hozott változásokra, a robotika és az automatizálás szerepére, valamint a fenntarthatósági szempontokra is, amelyek a jövő gyártástechnológiáját formálják.

A szerszámgépek alapvető működési elve és osztályozása

A szerszámgépek működésének alapja az anyag eltávolítása vagy formázása valamilyen módon. A leggyakoribb eljárás a forgácsolás, ahol egy éles élű szerszám leválasztja az anyag felesleges részeit (forgácsot) a munkadarabról. Azonban léteznek más eljárások is, például az alakítás (pl. sajtológépek), vagy a legújabb technológiák, mint az additív gyártás, ahol az anyagot rétegenként építik fel.

A szerszámgépeket számos szempont szerint lehet osztályozni, de a leggyakoribb felosztás a megmunkálási elv, az automatizáltság foka, és a megmunkálható anyag típusa alapján történik.

Főbb osztályozási szempontok:

• Megmunkálási elv szerint:
  • Forgácsoló szerszámgépek: Esztergák, marógépek, fúrógépek, köszörűgépek, gyalugépek, vésőgépek, fűrészgépek, fogazógépek.
  • Alakító szerszámgépek: Sajtoló-, hajlító-, kovácsoló gépek.
  • Additív gyártó gépek: 3D nyomtatók (fém, műanyag).
  • Nem-konvencionális megmunkáló gépek: Elektroeroziós gépek (EDM), lézeres vágógépek, vízsugaras vágógépek, ultrahangos gépek.
• Automatizáltság foka szerint:
  • Hagyományos/konvencionális gépek: Kézi vezérlésű, operátor által felügyelt gépek.
  • NC (Numerikus Vezérlésű) gépek: Programozott mozgású gépek, még korai technológia.
  • CNC (Számítógépes Numerikus Vezérlésű) gépek: Modern, számítógéppel vezérelt, nagy pontosságú gépek.
  • Robotizált és automatizált rendszerek: Gyártócellák, rugalmas gyártórendszerek (FMS).
• Felhasználási terület szerint:
  • Egyetemes szerszámgépek (változatos feladatokra).
  • Célgépek (specifikus feladatra tervezve).

Hagyományos forgácsoló szerszámgépek

A hagyományos forgácsoló szerszámgépek képezik a modern gyártástechnológia alapját. Bár a CNC gépek térhódítása jelentős, ezek az alapelvek továbbra is érvényesek, és sok esetben a hagyományos gépek is nélkülözhetetlenek, különösen kis szériás gyártásban, prototípusok készítésénél vagy oktatási célokra.

Esztergagépek: a forgó munkadarab mesterei

Az esztergagépek a legrégebbi és legelterjedtebb forgácsoló szerszámgépek közé tartoznak. Működési elvük rendkívül egyszerű és hatékony: a munkadarab forog (főmozgás), miközben egy éles élű szerszám előtoló mozgást végez, leválasztva az anyagot a munkadarab felületéről. Ezzel hengeres, kúpos, sík felületek, menetek és furatok is kialakíthatók.

Az esztergálás során a főmozgás a munkadarab forgása, az előtoló mozgás pedig a szerszám tengelyirányú vagy sugárirányú elmozdulása. A szerszámot egy szerszámtartó fogja meg, ami egy szánrendszeren mozog, lehetővé téve a precíz pozícionálást.

Főbb esztergatípusok:

• Egyetemes esztergák: Sokoldalú gépek, amelyekkel széles körben végezhetők esztergálási feladatok. Kézi vezérlésűek, de gyakran rendelkeznek előtolás automatikával.
• Revolveresztergák: Több szerszámot tartalmazó revolverfejjel rendelkeznek, ami lehetővé teszi a szerszámok gyors cseréjét, így sorozatgyártásra alkalmasak.
• Homlokesztergák: Nagy átmérőjű, de rövid munkadarabok megmunkálására specializálódtak.
• Hosszesztergák (svájci típusú esztergák): Vékony, hosszú alkatrészek, például óraalkatrészek nagy pontosságú gyártására szolgálnak. A munkadarab a szerszám mellett tolódik el.
• CNC esztergák: Számítógépes vezérléssel működnek, rendkívül pontosak és automatizáltak. Képesek komplex geometriájú alkatrészek gyártására is.

Az esztergagépeket széles körben alkalmazzák a gépiparban, autóiparban, elektronikai iparban és számos más területen, ahol forgásszimmetrikus alkatrészekre van szükség, például tengelyek, perselyek, csavarok, anyák vagy éppen turbinalapátok gyártásához.

Marógépek: a sík és komplex felületek specialistái

A marógépek a forgácsoló szerszámgépek másik alapvető csoportját képezik. Itt a főmozgás a többélű marószerszám forgása, míg az előtoló mozgás a munkadarab elmozdulása a szerszámhoz képest. A marással sík felületek, hornyok, zsebek, fogazatok és rendkívül komplex, háromdimenziós formák is kialakíthatók.

A marószerszámok rendkívül sokfélék lehetnek: ujjmarók, homlokmarók, tárcsamarók, sarokmarók, profilmarók, stb., amelyek mindegyike specifikus megmunkálási feladatokra alkalmas.

Főbb marótípusok:

• Vízszintes marógépek: A maróorsó vízszintesen helyezkedik el. Általában nagyobb, nehezebb munkadarabok megmunkálására, hornyok és sík felületek marására használják.
• Függőleges marógépek: A maróorsó függőlegesen áll. Sokoldalúbbak, finomabb megmunkálásra és komplexebb formák előállítására alkalmasak.
• Egyetemes marógépek: Mind vízszintes, mind függőleges orsóval felszerelhetők, vagy a függőleges orsó elfordítható, így rendkívül rugalmasak.
• Konzolos marógépek: A munkadarab asztala egy konzolon helyezkedik el, amely függőlegesen mozgatható.
• Ágyas marógépek: Nagyobb és stabilabb gépek, ahol az asztal közvetlenül az ágyon mozog, nagyobb terhelést bírnak.
• CNC marógépek (megmunkáló központok): A legmodernebb marógépek, amelyek képesek automata szerszámcserére és több tengelyen (3, 4, 5, vagy akár több) történő egyidejű mozgásra, lehetővé téve rendkívül bonyolult alkatrészek, például turbinalapátok vagy formabetétek gyártását.

A marógépek nélkülözhetetlenek a szerszámgyártásban, formagyártásban, gépgyártásban, repülőgépiparban és mindenhol, ahol precíz, nem forgásszimmetrikus alkatrészekre van szükség, mint például motorblokkok, öntőformák vagy gépházak.

Fúrógépek: a pontos furatok készítői

A fúrógépek feladata furatok készítése anyagokban. A főmozgás a fúró szerszám forgása, az előtoló mozgás pedig a fúró tengelyirányú mozgása a munkadarabba. A fúrás mellett süllyesztés, dörzsárazás, menetfúrás és üregelés is végezhető velük.

Főbb fúrótípusok:

• Asztali fúrógépek: Kisebb méretűek, általában otthoni vagy kisipari felhasználásra, kisebb furatok készítésére.
• Oszlopos fúrógépek: Stabilabb, nagyobb teljesítményű gépek, ahol a fúrófej egy oszlop mentén mozgatható. Ipari környezetben gyakoriak.
• Radiális fúrógépek: Nagyobb munkadarabok megmunkálására alkalmasak, mivel a fúrófej egy radiális kar mentén mozgatható, így nagy munkaterületet fed le.
• Többorsós fúrógépek: Egyszerre több furatot is képesek készíteni, növelve a termelékenységet sorozatgyártásban.
• CNC fúrógépek: Programozottan, nagy pontossággal végeznek furatkészítési feladatokat, gyakran megmunkáló központok részeként.

A fúrógépek alapvető eszközök az összeszerelő iparban, építőiparban, bútorgyártásban és mindenhol, ahol alkatrészek rögzítéséhez, csatlakozások kialakításához furatokra van szükség.

Köszörűgépek: a felületfinomság specialistái

A köszörűgépek feladata a munkadarabok felületének rendkívül precíz megmunkálása, felületi érdességének csökkentése és a méretpontosság növelése. A főmozgás egy abrazív (csiszolóanyagból készült) köszörűkorong nagy sebességű forgása, az előtoló mozgás pedig a munkadarab vagy a köszörűkorong elmozdulása. A köszörülés jellemzője a rendkívül kis forgácsvastagság, amely mikroszkopikus szinten távolítja el az anyagot.

Főbb köszörűtípusok:

• Síkköszörűgépek: Sík felületek megmunkálására szolgálnak, rendkívül sima és pontos felületeket eredményezve.
• Palástköszörűgépek: Forgásszimmetrikus külső felületek (pl. tengelyek, csapok) nagy pontosságú megmunkálására.
• Furatköszörűgépek: Furatok belső felületének precíziós megmunkálására.
• Szerszámköszörűgépek: Forgácsoló szerszámok (fúrók, marók, esztergakések) élezésére és profilozására.
• CNC köszörűgépek: Automatikusan, nagy pontossággal képesek komplex geometriájú felületek köszörülésére.

A köszörűgépek kulcsfontosságúak a szerszámgyártásban, a precíziós gépalkatrészek gyártásában (pl. csapágyak, fogaskerekek), optikai iparban és mindenhol, ahol rendkívül szigorú felületi minőségi és méretpontossági követelmények vannak.

Egyéb hagyományos forgácsoló gépek

Bár az esztergák, marók, fúrók és köszörűk a legelterjedtebbek, érdemes megemlíteni néhány további hagyományos szerszámgéptípust is:

• Gyalu- és vésőgépek: Ezek a gépek egyenes vonalú főmozgással távolítják el az anyagot. A gyalugépek nagy, sík felületek megmunkálására, a vésőgépek pedig belső hornyok, ékpályák készítésére szolgálnak. Jelentőségük a CNC gépek térhódításával csökkent.
• Fűrészgépek: Anyagok darabolására, vágására használatosak. Lehetnek szalagfűrészek (végtelenített szalaggal), körfűrészek (forgó koronggal) vagy keretfűrészek (oda-vissza mozgó fűrészlappal).
• Fogazógépek: Speciális gépek fogaskerekek, lánckerekek és egyéb fogazott alkatrészek gyártására. Két fő típusa a lefejtő marás (hobbing) és a fogazatgyalulás (shaping).

A hagyományos szerszámgépek a modern gyártás alapjait fektették le, és ma is nélkülözhetetlenek a kézműves precízió és a kis szériás rugalmasság megőrzésében.

NC és CNC szerszámgépek: a digitális forradalom

A numerikus vezérlés (NC), majd a számítógépes numerikus vezérlés (CNC) megjelenése forradalmasította a szerszámgépek világát. Ez a technológia tette lehetővé a gyártás automatizálását, a rendkívüli pontosságot, az ismételhetőséget és a komplex geometriájú alkatrészek gazdaságos előállítását.

Az NC technológia születése

Az NC gépek az 1940-es évek végén jelentek meg, a második világháború utáni repülőgépgyártás igényei hívták életre. Az első NC gépek még lyukszalagokról olvasták be az utasításokat, amelyek a szerszámgép mozgását koordinálták. Ez hatalmas előrelépést jelentett a kézi vezérléshez képest, mivel kiküszöbölte az emberi hibalehetőségeket és növelte a termelékenységet.

A CNC: a számítógép a vezérlőpulton

Az 1970-es évektől kezdődően az NC rendszereket felváltották a CNC rendszerek, amelyekbe mikroprocesszorok és számítógépek kerültek. Ez nem csupán a programozást egyszerűsítette, hanem lehetővé tette a programok tárolását, szerkesztését, a valós idejű visszacsatolást és a komplexebb interpolációs mozgások végrehajtását is. A CNC gépek ma már a gyártóipar szinte minden szegmensében dominálnak.

A CNC működési elve:

A CNC rendszer lényege, hogy egy számítógép vezérli a szerszámgép összes mozgását és funkcióját. A folyamat lépései:

1. CAD (Computer-Aided Design): A mérnök megtervezi az alkatrészt 3D-ben.
2. CAM (Computer-Aided Manufacturing): A CAM szoftver a CAD modell alapján generálja a G-kódot (standardizált programozási nyelv), amely tartalmazza a szerszámpályákat, sebességeket, előtolásokat és egyéb paramétereket.
3. G-kód betöltése: A G-kódot betöltik a CNC vezérlőbe.
4. Vezérlés és végrehajtás: A CNC vezérlő jeleket küld a szervomotoroknak, amelyek precízen mozgatják a gép tengelyeit (X, Y, Z, A, B, C stb.), valamint vezérlik az orsó fordulatszámát, a hűtőfolyadékot és a szerszámcserét.
5. Visszacsatolás: A beépített érzékelők (enkóderek) folyamatosan visszajelzést adnak a vezérlőnek a tengelyek valós pozíciójáról, biztosítva a rendkívüli pontosságot.

A CNC szerszámgépek előnyei:

• Precizitás és ismételhetőség: Milliméter ezredrészéig terjedő pontosság, ami kritikus a modern gyártásban.
• Komplex geometriák: Képesek rendkívül bonyolult, szabad formájú felületek megmunkálására is.
• Automatizálás: Minimális emberi beavatkozással működnek, csökkentve az emberi hiba lehetőségét.
• Termelékenység: Gyorsabb ciklusidők, kevesebb állásidő, magasabb gyártási volumen.
• Rugalmasság: Könnyen átprogramozhatók új alkatrészek gyártására, ideális kis- és közepes szériás gyártáshoz.
• Anyagfelhasználás optimalizálása: Hatékonyabb forgácsolási stratégiákkal csökkenthető az anyagveszteség.

Főbb CNC géptípusok:

• CNC esztergák: Automata szerszámcserével, hajtott szerszámokkal (marási, fúrási képesség) és akár két orsóval (fő- és ellenorsó) is rendelkezhetnek.
• CNC marógépek (megmunkáló központok): A legelterjedtebb CNC gépek. Lehetnek 3, 4, 5 vagy több tengelyesek. Az 5 tengelyes gépek képesek a munkadarab forgatására és döntésére is, így egyetlen felfogásból megmunkálhatóak az alkatrész összes oldala.
• CNC köszörűgépek: Nagyon pontos felületek és profilok köszörülésére.
• CNC fúrógépek: Gyakran integrálva vannak megmunkáló központokba.
• CNC huzalszikraforgácsoló gépek: Kemény anyagok rendkívül pontos vágására.

A CNC technológia az ipari gyártás sarokköve lett, lehetővé téve a modern termékek – az autómotoroktól a repülőgép-alkatrészeken át az orvosi eszközökig – előállítását, amelyek elengedhetetlenek a mai társadalom számára.

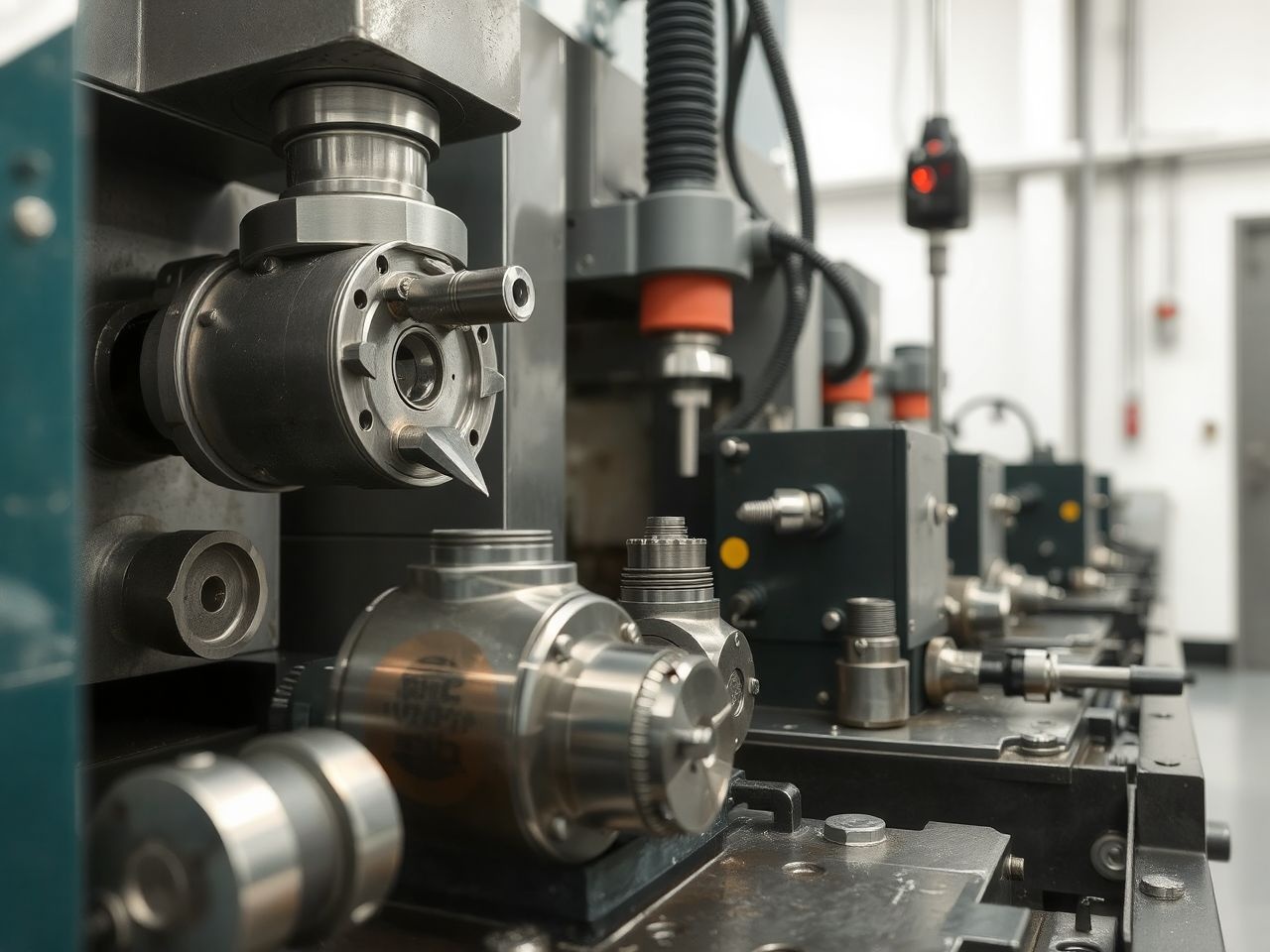

Speciális szerszámgépek és megmunkálási eljárások

A hagyományos forgácsolási és a CNC technológiák mellett számos speciális megmunkálási eljárás és az ezekhez tartozó szerszámgép létezik, amelyek különleges anyagok vagy komplex geometriák megmunkálására alkalmasak, illetve olyan feladatokat látnak el, amelyeket a hagyományos módszerekkel nem vagy csak nehezen lehetne kivitelezni.

Elektroeroziós megmunkálás (EDM): a szikra ereje

Az elektroeroziós megmunkálás (EDM – Electrical Discharge Machining) olyan hőtechnikai eljárás, amely elektromos szikrakisülésekkel távolít el anyagot a munkadarabról. Két fő típusa van: a szikraforgácsolás (Sinker EDM) és a huzalszikraforgácsolás (Wire EDM).

Működési elv:

Az EDM során egy elektróda (szerszám) és a munkadarab között, dielektromos folyadékba merítve, rövid ideig tartó, nagy feszültségű impulzusokat alkalmaznak. Ez elektromos ívkisüléseket (szikrákat) hoz létre, amelyek lokálisan megolvasztják és elpárologtatják az anyagot. A dielektromos folyadék elszállítja az erodált anyagot és hűti a munkadarabot.

Alkalmazás:

Az EDM rendkívül előnyös kemény és hőálló anyagok (pl. edzett acél, volfrámkarbid, titánötvözetek) megmunkálására, ahol a hagyományos forgácsolás nehézkes vagy lehetetlen. Különösen alkalmas komplex, finom formák, szűk rések, kis furatok és nagy pontosságú szerszámok, öntőformák, matricák gyártására.

• Szikraforgácsolás (Sinker EDM): Egy előre elkészített elektródát „süllyesztenek” a munkadarabba, létrehozva a negatív formáját.
• Huzalszikraforgácsolás (Wire EDM): Egy vékony, folyamatosan adagolt fémhuzal működik elektródaként, amely körbevágja a kívánt formát. Különösen alkalmas precíziós vágásokra, pl. fogaskerekek, stancolószerszámok gyártására.

Lézeres megmunkálás: a fény sebességével

A lézeres megmunkálás egy másik hőtechnikai eljárás, ahol egy fókuszált lézersugár energiája olvasztja, párologtatja vagy égeti el az anyagot. Rendkívül pontos, érintésmentes és gyors megmunkálást tesz lehetővé.

Alkalmazás:

• Lézeres vágás: Fémlemezek, műanyagok, fa, kerámia és kompozit anyagok precíz vágására. Különösen alkalmas komplex kontúrok és kis furatok készítésére.
• Lézeres hegesztés: Vékony anyagok, kényes alkatrészek precíziós hegesztésére, minimális hőtorzulással.
• Lézeres jelölés és gravírozás: Tartós és nagy felbontású jelölések készítése termékeken, azonosítók, logók, sorozatszámok.
• Lézeres fúrás: Rendkívül kis átmérőjű, mély furatok készítésére.

A lézeres technológia elengedhetetlen az elektronikai iparban, orvosi eszközök gyártásában, gépjárműiparban és ékszergyártásban.

Vízsugaras vágás (Waterjet Cutting): a hideg precizitás

A vízsugaras vágás egy mechanikus eróziós eljárás, amely során nagy nyomású (akár 6000 bar) vízsugarat, gyakran abrazív anyaggal (pl. gránátporral) keverve, fókuszálnak a munkadarabra. Ez az eljárás hideg vágás, ami azt jelenti, hogy nem termel hőt, így ideális hőérzékeny anyagokhoz.

Alkalmazás:

Képes szinte bármilyen anyagot vágni, a fémektől (alumínium, acél, titán) a kompozitokon, kerámiákon, üvegen, műanyagon át a kőig és a habanyagokig. Különösen előnyös vastag anyagok, laminált anyagok vágásánál, ahol a hő befolyásolná az anyag tulajdonságait, vagy ahol a lézeres vágás nem hatékony.

Ultrahangos megmunkálás: a rezgés ereje

Az ultrahangos megmunkálás során egy nagyfrekvenciás rezgésű szerszám és abrazív szuszpenzió segítségével távolítanak el anyagot. Az eljárás mechanikus erózióval működik, nem hővel.

Alkalmazás:

Kiválóan alkalmas rideg, törékeny, nem vezető anyagok (pl. kerámia, üveg, kvarc, drágakövek) megmunkálására, ahol más módszerekkel nehéz lenne pontosan dolgozni. Különösen alkalmas kis furatok, formák és mikroszerkezetek kialakítására.

Additív gyártás és a szerszámgépek kapcsolata

Az additív gyártás, közismertebb nevén 3D nyomtatás, az utóbbi évek egyik legdinamikusabban fejlődő területe. Itt az anyagot rétegenként építik fel, nem pedig eltávolítják. Bár alapvetően eltér a hagyományos szerszámgépektől, szoros kapcsolatban áll velük:

• Utómunkálás: A 3D nyomtatott alkatrészek gyakran igényelnek utólagos megmunkálást (pl. marást, köszörülést) a felületi minőség javítása, a méretpontosság növelése vagy a funkcionális felületek kialakítása érdekében. Ezért a CNC szerszámgépek kiegészítik az additív gyártást.
• Hibrid gépek: Megjelentek olyan hibrid szerszámgépek, amelyek egy platformon ötvözik az additív gyártást (pl. lézeres fémolvasztás) és a szubtraktív megmunkálást (pl. marás). Ezek a gépek képesek komplex alkatrészeket építeni és azonnal megmunkálni, csökkentve az átfutási időt és növelve a pontosságot.

A speciális megmunkálási eljárások és az additív gyártás a szerszámgépek fejlődésének élvonalát képviselik, lehetővé téve olyan anyagok és formák feldolgozását, amelyekről korábban álmodni sem mertünk.

Szerszámgépek a modern iparban: kulcsszerep mindenhol

A szerszámgépek nem csupán elszigetelt technológiák, hanem a modern ipar minden szegmensének nélkülözhetetlen részei. Az alábbiakban bemutatjuk, hogyan alkalmazzák őket a különböző iparágakban.

Gépjárműipar: a mobilitás motorja

A gépjárműipar a szerszámgépek egyik legnagyobb felhasználója. Szinte minden alkatrész, a motorblokktól a sebességváltóig, a főtengelytől a karosszériaelemekig, szerszámgépeken keresztül nyeri el végső formáját. A CNC megmunkáló központok kulcsfontosságúak a motorok, hengerfejek, hajtóműházak precíziós megmunkálásában, amelyek nagy pontosságot és kiváló felületi minőséget igényelnek.

Az esztergagépek tengelyek, csapok, perselyek gyártására, a marógépek pedig a karosszéria elemek présformáinak, valamint a belső tér alkatrészeinek előállítására szolgálnak. A lézeres vágás és hegesztés a karosszériaelemek gyártásában, míg a köszörűgépek a motorok mozgó alkatrészeinek (pl. főtengely, vezérműtengely) finom felületkezelésében játszanak szerepet a súrlódás csökkentése és az élettartam növelése érdekében.

Repülőgépipar: a magasságok meghódítása

A repülőgépipar a legmagasabb szintű pontosságot és megbízhatóságot igényli, gyakran különleges, könnyű, de nagy szilárdságú anyagokkal (pl. titánötvözetek, alumíniumötvözetek, kompozitok) dolgozva. Az 5 tengelyes CNC marógépek elengedhetetlenek a komplex, aerodinamikus formák, mint például a turbinalapátok, szárnyelemek, futómű alkatrészek vagy szerkezeti elemek gyártásához.

A lézeres és vízsugaras vágás segíti a kompozit anyagok és a vékony fémlemezek precíziós megmunkálását. Az EDM technológia a keményebb, hőálló ötvözetek, például a sugárhajtóművek alkatrészeinek megmunkálásában kap szerepet. A szigorú minőségi előírások miatt a szerszámgépek folyamatos ellenőrzése és kalibrálása kiemelten fontos.

Orvosi ipar: az emberi test mérnöki csodái

Az orvosi ipar rendkívül magas precizitást, biokompatibilis anyagokat és kifogástalan felületi minőséget igényel. A CNC esztergák és marógépek alapvetőek az implantátumok (pl. csípőprotézisek, fogászati implantátumok), sebészeti eszközök, orvosi műszerek és diagnosztikai berendezések alkatrészeinek gyártásában.

Az ultrahangos megmunkálás kiválóan alkalmas kerámia vagy üveg alapú orvosi alkatrészek készítésére. A lézeres jelölés a nyomon követhetőség és az azonosítás szempontjából kritikus, míg a lézeres vágás a mikroméretű komponensek előállításában játszik szerepet. A felületi minőség növelése és a sterilizálhatóság biztosítása érdekében a köszörűgépek is fontosak.

Energiaipar: a jövő erőművei

Az energiaiparban, különösen a turbinák, generátorok, reaktorok és olajipari berendezések gyártásában, hatalmas méretű, mégis rendkívül precíziós alkatrészekre van szükség. Nagy teljesítményű CNC marógépek és esztergák, gyakran egyedi méretűek, dolgoznak ezen alkatrészeken.

A gázturbinák lapátjainak, a tengelyeknek és a házaknak a megmunkálása rendkívül komplex feladat, amely 5 tengelyes CNC gépeket és speciális EDM eljárásokat igényel. A nukleáris energiaiparban a rendkívül szigorú biztonsági előírások miatt a pontosság és a megbízhatóság még hangsúlyosabbá válik.

Szerszámgyártás és Formagyártás: az ipar alapja

A szerszámgyártás és a formagyártás az ipar alapja, hiszen ezek az ágazatok állítják elő azokat a szerszámokat, öntőformákat, matricákat, amelyekkel a többi iparág termékeit gyártják. Itt a pontosság, a felületi minőség és a keménység a legfontosabb.

A CNC marógépek (különösen az 5 tengelyes gépek) elengedhetetlenek a komplex öntőformák, présszerszámok és fröccsöntő szerszámok megmunkálásához. Az EDM technológia kiválóan alkalmas a keményített acélból készült formabetétek, ékpályák és finom részletek kialakítására, amelyeket más módszerekkel nem lehetne elérni. A köszörűgépek biztosítják a szerszámok és formák végső felületi minőségét és méretpontosságát.

Egyéb iparágak:

• Elektronikai ipar: Mikrokomponensek, áramköri lapok, házak gyártása.
• Építőipar: Acélszerkezetek, gépek alkatrészei.
• Fafeldolgozó ipar: Bútorok, faipari gépek alkatrészei (bár itt speciális faipari gépeket használnak).
• Ékszeripar: Precíziós vágás, gravírozás lézerrel, apró alkatrészek megmunkálása CNC gépekkel.

Látható, hogy a szerszámgépek mindenhol jelen vannak, a mindennapi életünk részévé vált termékek és technológiák alapját képezve. Fejlődésük alapvetően meghatározza az ipari innováció ütemét.

A szerszámgépek evolúciója és a jövő trendjei

A szerszámgépek története a folyamatos innováció története. Az egyszerű, kézi vezérlésű gépektől eljutottunk a komplex, digitálisan vezérelt rendszerekig. A jövő még izgalmasabb fejlesztéseket ígér, különösen az Ipar 4.0, a robotika és a fenntarthatóság jegyében.

Ipar 4.0 és a szerszámgépek: a digitális gyár

Az Ipar 4.0, vagyis a negyedik ipari forradalom, a gyártási folyamatok digitalizálására és hálózatba kapcsolására fókuszál. A szerszámgépek ebben a paradigmában központi szerepet játszanak, mint intelligens, hálózatba kapcsolt eszközök.

• IoT (Internet of Things) integráció: A modern szerszámgépek szenzorokkal vannak felszerelve, amelyek folyamatosan gyűjtik az adatokat (pl. orsósebesség, hőmérséklet, rezgés, szerszámkopás). Ezeket az adatokat felhőalapú rendszerekbe továbbítják.
• Adatgyűjtés és elemzés: Az összegyűjtött adatok elemzésével valós idejű betekintést nyerhetünk a gyártási folyamatba. Ez lehetővé teszi a prediktív karbantartást (mielőtt a hiba bekövetkezne, jelez a rendszer), a folyamatoptimalizálást és a minőségellenőrzést.
• Mesterséges intelligencia (AI) és gépi tanulás: Az AI algoritmusok képesek az adatokból tanulni, optimalizálni a forgácsolási paramétereket, előre jelezni a szerszámkopást, sőt, akár autonóm módon korrigálni is a megmunkálási folyamatot a hibák elkerülése érdekében.
• Digitális iker: A fizikai szerszámgépek digitális másolata (digitális iker) lehetővé teszi a szimulációt, a tesztelést és az optimalizálást virtuális környezetben, mielőtt a valós gyártás megkezdődne.

Az Ipar 4.0 célja a rugalmas, önoptimalizáló és önszerveződő gyárak létrehozása, ahol a szerszámgépek intelligensen kommunikálnak egymással és az emberi operátorokkal.

Robotika és automatizálás: a gépek együttműködése

A robotok és az automatizált rendszerek egyre szorosabban integrálódnak a szerszámgépekkel. A robotkarok átveszik a monoton, ismétlődő feladatokat, mint például a munkadarabok be- és kirakodása, a szerszámcsere vagy a tisztítás.

• Automatizált gyártócellák: A szerszámgépeket robotokkal és automatizált szállítórendszerekkel (pl. AGV-k – Automated Guided Vehicles) összekapcsolva teljesen automatizált gyártócellák hozhatók létre, amelyek minimális emberi beavatkozással működnek.
• Rugalmas gyártórendszerek (FMS): Az FMS rendszerek képesek különböző alkatrészek gyártására ugyanazon a gépsoron, gyors átállási időkkel, növelve a termelés rugalmasságát és hatékonyságát.
• Kollaboratív robotok (cobotok): Ezek a robotok képesek közvetlenül együttműködni az emberi operátorokkal, biztonságosan osztozva a munkaterületen, segítve az ergonómiai problémák megoldását és növelve a termelékenységet.

Fenntarthatóság és energiahatékonyság: a zöld gyártás

A környezetvédelem és a fenntarthatóság egyre fontosabb szemponttá válik a szerszámgépgyártásban és -üzemeltetésben.

• Energiafogyasztás csökkentése: A gyártók energiatakarékos motorokat, hatékonyabb hűtőrendszereket és intelligens energiagazdálkodási funkciókat építenek be a gépekbe.
• Hűtőfolyadékok kezelése és újrahasznosítás: A hűtőkenő folyadékok (emulziók, olajok) használata, szűrése és újrahasznosítása környezetbarátabbá válik, csökkentve a hulladékot és a vegyi anyagok felhasználását.
• Anyagfelhasználás optimalizálása: A szoftveres optimalizálás és a precízebb megmunkálás révén csökkenthető az alapanyag-felhasználás és a forgács mennyisége.
• Zaj- és rezgéscsökkentés: A modernebb gépek tervezése során fokozott figyelmet fordítanak a zaj- és rezgésszint minimalizálására, javítva a munkakörnyezetet.

Felhasználóbarát interfészek és programozás

A szerszámgépek kezelése és programozása egyre egyszerűbbé válik, hogy a kevésbé tapasztalt operátorok is hatékonyan tudják használni őket.

• Intuitív HMI (Human-Machine Interface): Érintőképernyős vezérlőpanelek, grafikus felületek, amelyek megkönnyítik a gép beállítását és felügyeletét.
• Offline programozás és szimuláció: A CAM szoftverek és a digitális ikrek lehetővé teszik a megmunkálási folyamat teljes szimulációját a géptől függetlenül, csökkentve az állásidőt és a hibalehetőségeket.
• Paraméteres programozás: Lehetővé teszi, hogy a felhasználók egyszerűen módosítsák a programokat, anélkül, hogy mélyreható G-kód ismeretekkel rendelkeznének.

A szerszámgépek jövője a digitalizáció, az automatizálás és a fenntarthatóság jegyében alakul, intelligensebb, hatékonyabb és környezetbarátabb gyártási folyamatokat ígérve.

Karbantartás, biztonság és hatékonyság a szerszámgépek üzemeltetésében

A szerszámgépek hosszú távú, megbízható és gazdaságos üzemeltetése szempontjából kulcsfontosságú a megfelelő karbantartás, a szigorú biztonsági előírások betartása és a folyamatos hatékonyságnövelés. Ezek a tényezők nem csupán a gép élettartamát növelik, hanem a gyártás minőségét és a munkavállalók védelmét is biztosítják.

Rendszeres karbantartás: a megbízhatóság záloga

A szerszámgépek komplex rendszerek, amelyek számos mozgó alkatrészt, elektronikai komponenst és hidraulikus/pneumatikus rendszert tartalmaznak. A rendszeres karbantartás elengedhetetlen a hibák megelőzéséhez és az optimális teljesítmény fenntartásához.

• Preventív karbantartás: Előre meghatározott ütemterv szerint végzett karbantartás (pl. olajcsere, szűrők cseréje, kenés, beállítások ellenőrzése). Célja a meghibásodások megelőzése és a gép optimális állapotának fenntartása.
• Prediktív karbantartás: Az Ipar 4.0 által támogatott megközelítés, ahol szenzorok és adatgyűjtés segítségével folyamatosan monitorozzák a gép állapotát. Az adatok elemzése alapján előre jelezhető a várható meghibásodás, és még azelőtt beavatkozhatnak, mielőtt a termelés leállna. Ez maximalizálja az üzemidőt és csökkenti a karbantartási költségeket.
• Korrekciós karbantartás: Meghibásodás esetén végzett javítás. Célja a gép mielőbbi üzembe helyezése. Bár elkerülhetetlen, a preventív és prediktív karbantartással minimalizálható az ilyen típusú beavatkozások száma.
• Alkatrészcsere: A kopó alkatrészek (pl. csapágyak, tömítések, szerszámtartók) időben történő cseréje megelőzi a nagyobb károkat és biztosítja a gép pontosságát.

A karbantartási naplók vezetése és a gyártói utasítások betartása alapvető fontosságú.

Biztonsági előírások: az emberi élet védelme

A szerszámgépek nagy teljesítményű, veszélyes berendezések lehetnek, ha nem tartják be a biztonsági előírásokat. A munkavédelem kiemelt prioritást élvez.

• Védőburkolatok és elzárások: A mozgó alkatrészeket, forgácselvezetést és szerszámokat védőburkolatokkal kell ellátni, amelyek megakadályozzák a közvetlen érintkezést.
• Vészleállító gombok: Minden gépnek rendelkeznie kell könnyen hozzáférhető vészleállító gombbal, amely azonnal leállítja a gép minden mozgását veszély esetén.
• Személyi védőfelszerelések (PPE): A gépkezelőknek mindig viselniük kell a megfelelő védőfelszerelést: védőszemüveg, hallásvédő, védőkesztyű (ha a gép áll), védőcipő.
• Képzés és oktatás: Csak képzett és felhatalmazott személyek kezelhetnek szerszámgépeket. Fontos a rendszeres biztonsági oktatás és a gépkezelési utasítások alapos ismerete.
• Tisztaság és rend: A munkaterület rendben tartása, a forgács rendszeres eltávolítása és a csúszásmentes padló nagyban hozzájárul a balesetek megelőzéséhez.
• Biztonsági reteszelések: A gépeknek olyan reteszelésekkel kell rendelkezniük, amelyek megakadályozzák a gép elindulását, ha például a védőajtó nyitva van.

Hatékonyság növelése: a termelékenység maximalizálása

A szerszámgépek hatékony üzemeltetése nem csupán a gép fizikai állapotától, hanem a folyamatok optimalizálásától is függ.

• Szerszámválasztás és -optimalizálás: A megfelelő szerszám (anyag, geometria, bevonat) kiválasztása, valamint a szerszámkopás monitorozása és a kopott szerszámok cseréje kulcsfontosságú a minőség és a sebesség szempontjából.
• Forgácsolási paraméterek optimalizálása: A vágósebesség, előtolás és fogásmélység helyes beállítása (anyag, szerszám, gép merevsége alapján) maximalizálja a forgácsolási teljesítményt és minimalizálja a ciklusidőt.
• Rövid beállítási idők (SMED): A Single Minute Exchange of Die (egyperces szerszámcsere) elvek alkalmazása a beállítási és átállási idők minimalizálására, különösen fontos kis szériás gyártásnál.
• Folyamatos fejlesztés (Kaizen): A gyártási folyamatok folyamatos elemzése és fejlesztése, a szűk keresztmetszetek azonosítása és megszüntetése.
• Automatizálás és robotizálás: A robotok és automatizált rendszerek integrálása csökkenti a kézi beavatkozások számát, növeli az üzemidőt és a termelékenységet.
• Hűtőfolyadék-ellátás: A megfelelő hűtés és kenés biztosítása növeli a szerszám élettartamát, javítja a felületi minőséget és segíti a forgácselvezetést.

Ezeknek a szempontoknak az együttes figyelembevétele teszi lehetővé, hogy a szerszámgépek maximális hatékonysággal és biztonságosan működjenek, hozzájárulva a modern ipar sikeréhez.
