Elgondolkodtál már azon, hogyan képesek a modern eszközök „látni”, „hallani”, „érezni” a környezetüket, vagy éppen mérni a legapróbb fizikai változásokat? A válasz a szenzorokban rejlik, melyek a digitális világ érzékszerveiként működnek, és hidat képeznek a fizikai valóság és az elektronikus adatok között. De mit is takar pontosan ez a sokszor emlegetett fogalom, hogyan alakítják át a környezeti ingereket hasznosítható információvá, és milyen lenyűgöző sokféleségben léteznek?
A szenzor, vagy magyarul érzékelő, egy olyan eszköz, amely képes érzékelni egy adott fizikai mennyiséget (például hőmérsékletet, nyomást, fényt, mozgást, kémiai koncentrációt) a környezetében, majd ezt az információt valamilyen elektromos jellé alakítja át. Ez az elektromos jel aztán feldolgozható, mérhető, vagy továbbítható más rendszerek számára. A szenzorok alapvető fontosságúak a modern technológiában, az ipari automatizálástól kezdve az orvosi eszközökön át, egészen a mindennapi fogyasztói elektronikáig.
Mi is az a szenzor valójában?
A szenzor fogalma alatt egy olyan technológiai komponenst értünk, amelynek elsődleges feladata a környezetből érkező fizikai vagy kémiai ingerek detektálása. Ezek az ingerek lehetnek rendkívül sokfélék, a hőmérséklettől a fényintenzitáson át, a gázkoncentrációig. A detektálás után a szenzor egy megfelelő, általában elektromos kimeneti jelet generál, amely arányos az érzékelt mennyiség nagyságával. Ez a jel lehet feszültség, áram, ellenállás, kapacitás vagy frekvencia változás.
A szenzorok az emberi érzékszervek kiterjesztésének tekinthetők. Ahogyan a szemünk a fényt, a fülünk a hangot, a bőrünk a hőt és a nyomást érzékeli, úgy a szenzorok is speciális fizikai jelenségekre hangolódnak. A különbség az, hogy a szenzorok objektíven, nagy pontossággal és folyamatosan képesek adatokat gyűjteni, gyakran olyan tartományokban is, amelyek az emberi érzékelés számára hozzáférhetetlenek (például infravörös fény, ultrahang, extrém hőmérsékletek).
A szenzorok a digitális világ érzékszervei, melyek a fizikai valóságot mérhető adatokká alakítják.
A szenzorok működési elve a transzdukció, azaz az energiaátalakítás. Egy bemeneti fizikai energiát (pl. hő, fény) átalakítanak egy másik típusú energiává, jellemzően elektromos energiává. Ez az átalakítás teszi lehetővé, hogy a fizikai jelenségek „beszéljenek” a digitális rendszerekkel, számítógépekkel és vezérlőegységekkel.
A szenzorok működésének alapjai: az átalakítás művészete
Minden szenzor alapvető működési elve az, hogy egy bizonyos fizikai bemeneti jelet egy mérhető elektromos kimeneti jellé alakít. Ez a folyamat több lépcsőből állhat, de a lényeg mindig az energiaátalakítás. Nézzük meg részletesebben, hogyan történik ez.
A transzduktor kifejezés gyakran felcserélhető a szenzorral, de pontosabban a szenzor egy olyan eszköz, amely a transzduktoron kívül tartalmazhat jelfeldolgozó, kalibráló és kommunikációs áramköröket is. A transzduktor a szenzor magja, ami maga végzi el a fizikai mennyiség elektromos jellé alakítását.
Amikor egy fizikai mennyiség változik (például emelkedik a hőmérséklet), az a szenzor érzékelő elemében valamilyen fizikai változást idéz elő. Ez lehet például egy anyag ellenállásának változása (hőmérséklet-érzékelő), egy piezoelektromos kristály deformációja (nyomásérzékelő), vagy egy félvezető anyag vezetőképességének módosulása (fényérzékelő).
Az érzékelő elemben bekövetkező fizikai változás egy gyenge elektromos jelet generál. Ez a jel általában túl gyenge vagy túl „zajos” ahhoz, hogy közvetlenül felhasználható legyen. Ezért a legtöbb szenzor tartalmaz egy jelfeldolgozó egységet is, amely felerősíti, szűri és linearizálja a jelet. Sok esetben analóg-digitális (A/D) átalakításra is szükség van, hogy a jelet digitális formában lehessen továbbítani és feldolgozni mikrokontrollerek vagy számítógépek segítségével.
A szenzorok kimeneti jele tehát egy szabványosított elektromos jel lesz (pl. 0-5V feszültség, 4-20mA áram, vagy egy digitális érték), amely könnyen értelmezhető és felhasználható más rendszerek számára. Ez a jelfeldolgozás kulcsfontosságú a pontos és megbízható méréshez.
A legfontosabb szenzorjellemzők: mire figyeljünk?
A szenzorok kiválasztásakor és értékelésekor számos kulcsfontosságú paramétert kell figyelembe venni, amelyek befolyásolják a teljesítményüket és alkalmasságukat egy adott feladatra. Ezek a jellemzők segítenek megérteni, mennyire pontos, megbízható és stabil egy adott érzékelő.
- Pontosság (Accuracy): Ez azt fejezi ki, hogy a szenzor által mért érték mennyire közel áll a valós fizikai mennyiséghez. Gyakran a teljes mérési tartomány százalékában adják meg. Egy 1%-os pontosságú szenzor 100 egység mérési tartományban +/- 1 egység eltérést mutathat.
- Precizitás (Precision): A precizitás a mérések megismételhetőségét írja le. Ha többször mérünk ugyanazt az értéket, a szenzor mennyire ad konzisztens eredményeket? A nagy precizitás nem jelenti feltétlenül a nagy pontosságot, de a pontosság eléréséhez elengedhetetlen.
- Felbontás (Resolution): A legkisebb változás, amelyet a szenzor képes érzékelni és megkülönböztetni. Például egy hőmérséklet-érzékelő felbontása lehet 0,1 °C, ami azt jelenti, hogy ennél kisebb hőmérséklet-különbséget nem tud megbízhatóan detektálni.
- Mérési tartomány (Range): Az a minimális és maximális érték közötti intervallum, amelyet a szenzor képes pontosan mérni. Például egy nyomásérzékelő mérési tartománya lehet 0-10 bar.
- Érzékenység (Sensitivity): A kimeneti jel változása a bemeneti jel egységnyi változására. Például egy hőmérséklet-érzékelő érzékenysége lehet 10 mV/°C, ami azt jelenti, hogy minden Celsius fok változásra 10 millivoltos kimeneti jel változással reagál.
- Linearitás (Linearity): Ideális esetben a szenzor kimeneti jele lineárisan arányos a bemeneti fizikai mennyiséggel. A linearitás azt mutatja meg, mennyire tér el ez a valós görbe az ideális egyenestől. A jó linearitás egyszerűsíti a kalibrációt és az adatok értelmezését.
- Válaszidő (Response Time): Az az idő, ami alatt a szenzor kimeneti jele elér egy bizonyos százalékát (gyakran 90%-át) a végleges értéknek, miután a bemeneti jel hirtelen megváltozott. Fontos a gyorsan változó folyamatok monitorozásánál.
- Hiszterézis (Hysteresis): Az a jelenség, amikor a szenzor kimeneti értéke eltér, attól függően, hogy a bemeneti érték növekvő vagy csökkenő irányból közelíti meg ugyanazt a pontot.
- Drift (Drift): A szenzor kimeneti jelének lassú, időbeli változása, még akkor is, ha a bemeneti fizikai mennyiség állandó. Ez befolyásolja a hosszú távú stabilitást és pontosságot.
- Megbízhatóság (Reliability): Az a valószínűség, hogy a szenzor egy adott ideig hibátlanul működik.
- Környezeti tényezők (Environmental Factors): A hőmérséklet, páratartalom, rezgés, elektromágneses interferencia stb. hogyan befolyásolják a szenzor teljesítményét.
Ezen jellemzők gondos mérlegelése elengedhetetlen a megfelelő szenzor kiválasztásához, amely megfelel az adott alkalmazás specifikus követelményeinek.

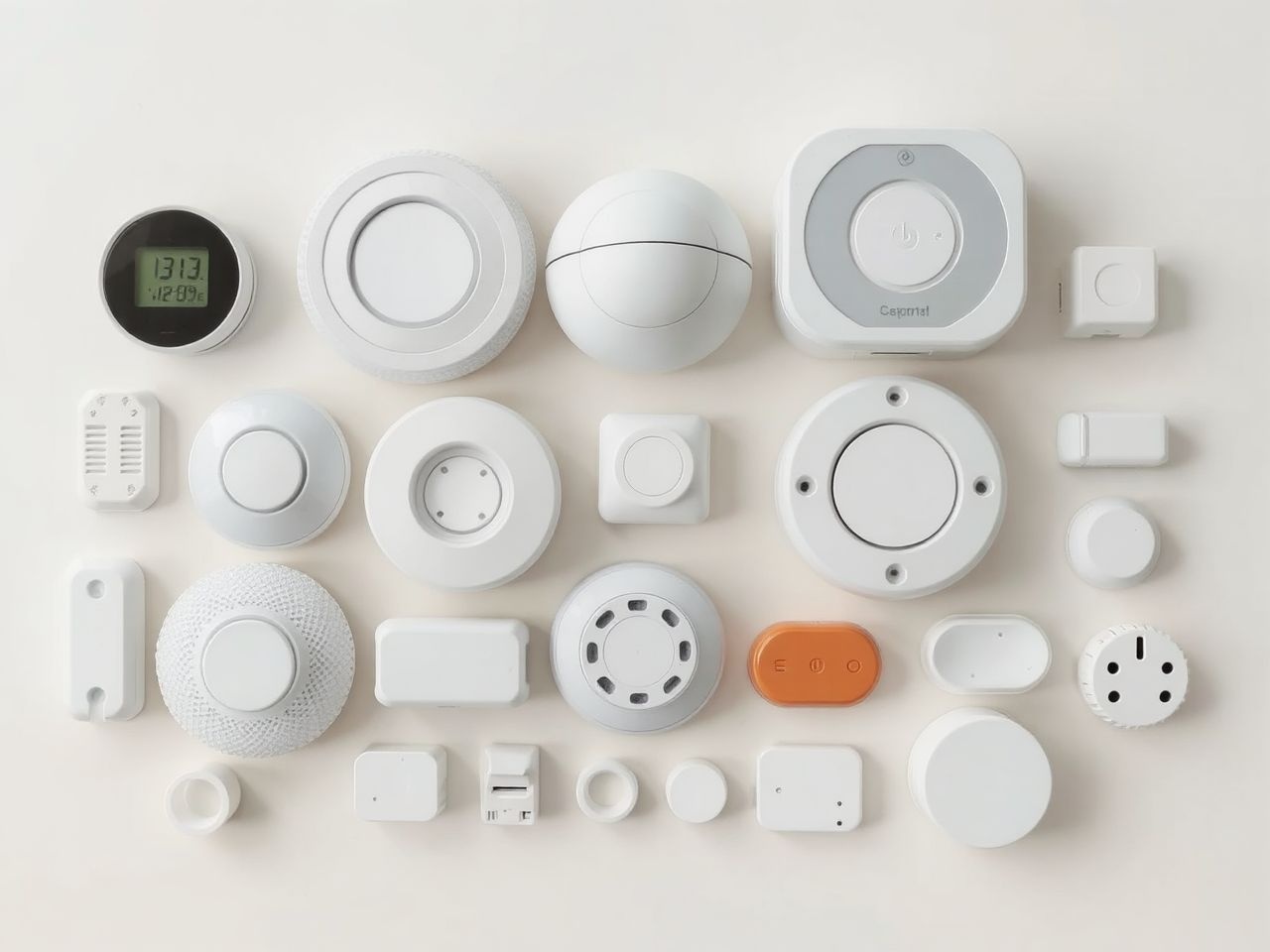

A szenzorok osztályozása: rendszerezés a sokféleségben
A szenzorok rendkívüli sokfélesége miatt többféleképpen is osztályozhatók, ami segít a megértésükben és kiválasztásukban. A leggyakoribb osztályozási szempontok a működési elv, a kimeneti jel típusa, az energiaellátás és az alkalmazási terület.
Osztályozás működési elv szerint
Ez a leggyakoribb osztályozás, amely a szenzor által érzékelt fizikai mennyiségen alapul:
- Hőmérséklet-érzékelők: Mérőátalakítók, amelyek a hőmérsékletet elektromos jellé alakítják (pl. termisztorok, termoelemek, RTD-k, infravörös érzékelők).
- Nyomásérzékelők: Érzékelik a folyadékok vagy gázok nyomását, és azt elektromos jellé alakítják (pl. piezoelektromos, kapacitív, nyúlásmérő bélyeg alapú).
- Fény- és optikai érzékelők: A fény intenzitását, színét, vagy jelenlétét detektálják (pl. fotodiódák, fototranzisztorok, LDR-ek, CCD/CMOS érzékelők).
- Mozgás- és helyzetérzékelők: Képesek érzékelni a mozgást, sebességet, gyorsulást, távolságot vagy egy tárgy pozícióját (pl. gyorsulásmérők, giroszkópok, közelségérzékelők, enkóderek).
- Gáz- és kémiai érzékelők: A levegőben vagy folyadékban lévő gázok vagy kémiai anyagok koncentrációját mérik (pl. CO, CO2, O2, pH érzékelők).
- Páratartalom-érzékelők: A levegő vagy egyéb gázok relatív páratartalmát mérik.
- Áramlásérzékelők: Folyadékok vagy gázok áramlási sebességét detektálják.
- Erő- és nyomatékérzékelők: Mechanikai erőt vagy nyomatékot mérnek.
- Hangérzékelők: A hanghullámokat detektálják és elektromos jellé alakítják (pl. mikrofonok).
- Mágneses érzékelők: Mágneses mezők jelenlétét vagy erősségét mérik (pl. Hall-effektus érzékelők).
Osztályozás kimeneti jel típus szerint
- Analóg szenzorok: A kimeneti jel folyamatosan változik, és arányos a mért fizikai mennyiséggel (pl. feszültség 0-5V, áram 4-20mA). Ezek a szenzorok nagy felbontást biztosítanak, de érzékenyek a zajra és gyakran A/D átalakítót igényelnek.
- Digitális szenzorok: A kimeneti jel diszkrét értékekből áll (bináris 0/1, vagy egy digitális buszon keresztül küldött adatcsomag). Egyszerűbb a jelfeldolgozásuk, kevésbé érzékenyek a zajra, és gyakran beépített A/D átalakítót tartalmaznak. Példák: I2C, SPI, UART kommunikációjú szenzorok.
Osztályozás energiaellátás szerint
- Aktív szenzorok: Működésükhöz külső energiaforrásra van szükségük, amely gerjeszti az érzékelő elemet, vagy táplálja a beépített elektronikát (pl. nyomásérzékelők, gyorsulásmérők).
- Passzív szenzorok: Nem igényelnek külső energiaforrást. A mért fizikai mennyiség energiáját használják fel a jel generálásához (pl. termoelemek, fotodiódák).
Osztályozás alkalmazási terület szerint
Ez az osztályozás az iparágra vagy a felhasználási környezetre fókuszál:
- Ipari szenzorok: Robusztusak, nagy pontosságúak, széles hőmérsékleti tartományban működnek, és ellenállnak a zord környezeti feltételeknek (pl. gyártósori érzékelők, folyamatvezérlő szenzorok).
- Orvosi szenzorok: Biokompatibilisek, sterilizálhatók, és specifikus biológiai paramétereket mérnek (pl. pulzusmérő, vércukorszint-mérő, EKG elektródák).
- Autóipari szenzorok: Ellenállnak a rezgésnek, hőmérséklet-ingadozásnak, és kritikus funkciókat látnak el (pl. ABS szenzor, légzsák szenzor, motorvezérlő szenzorok).
- Környezeti szenzorok: A levegő, víz, talaj minőségét, hőmérsékletét, páratartalmát monitorozzák (pl. UV szenzor, porérzékelő, pH mérő).
- Okosotthon szenzorok: Kényelmet és biztonságot nyújtanak (pl. mozgásérzékelő, füstérzékelő, hőmérséklet-szabályzó).
Ezen osztályozási módok segítségével könnyebben navigálhatunk a szenzorok hatalmas világában, és megtalálhatjuk az adott feladathoz legmegfelelőbb eszközt.
Részletes szenzortípusok és alkalmazásaik
Most, hogy áttekintettük a szenzorok alapvető definícióit és osztályozási módjait, nézzünk meg részletesebben néhány kulcsfontosságú típust, működési elvükkel és leggyakoribb alkalmazásaikkal együtt. Ez a szakasz adja a cikk gerincét, és segít megérteni a szenzortechnológia mélységét és sokoldalúságát.
Hőmérséklet-érzékelők: a környezet hőfoka
A hőmérséklet mérése az egyik leggyakoribb szenzoros feladat, amely számos iparágban és alkalmazásban elengedhetetlen. A hőmérséklet-érzékelők a hőmérséklet-változást alakítják át mérhető elektromos jellé.
Termisztorok
A termisztorok olyan ellenállások, amelyek ellenállása a hőmérséklet változásával jelentősen és kiszámíthatóan változik. Két fő típusuk van:
- NTC (Negative Temperature Coefficient) termisztorok: Ellenállásuk csökken a hőmérséklet emelkedésével. Ezek a leggyakoribbak.
- PTC (Positive Temperature Coefficient) termisztorok: Ellenállásuk növekszik a hőmérséklet emelkedésével.
Működési elv: Félvezető anyagokból készülnek, amelyek elektronjainak mozgékonysága a hőmérséklettől függ. Az ellenállás változása precízen mérhető, és egy kalibrációs görbe segítségével hőmérsékletre konvertálható.
Alkalmazások: Hőmérséklet-szabályozás háztartási gépekben (hűtők, sütők), autóiparban (motorhőmérséklet), orvosi eszközökben (testhőmérséklet mérés), HVAC rendszerekben.
Termoelemek
A termoelemek két különböző fém összekapcsolásával jönnek létre. Ha a két csatlakozási pont (hideg és meleg pont) között hőmérséklet-különbség van, akkor feszültség keletkezik (Seebeck-effektus).
Működési elv: A hőmérséklet-különbség hatására az elektronok eltérő sebességgel diffundálnak a két fémben, ami potenciálkülönbséget eredményez. Ez a feszültség rendkívül kicsi, ezért erősítést igényel.
Alkalmazások: Magas hőmérsékletű ipari folyamatok (kemencék, kazánok), motorok, gázturbinák, tudományos kutatás, ahol széles hőmérsékleti tartomány és robusztusság szükséges.
Ellenállás-hőmérők (RTD – Resistance Temperature Detector)
Az RTD-k fémek, általában platina (Pt100, Pt1000), ellenállásának hőmérsékletfüggő változását használják fel. A platina ellenállása lineárisan változik a hőmérséklettel.
Működési elv: A tiszta fémek ellenállása hőmérséklet emelkedésével nő. A platina stabil, korrózióálló és lineáris karakterisztikájú, ezért ideális anyaga az RTD-knek.
Alkalmazások: Nagy pontosságot igénylő mérések (laboratóriumok, gyógyszeripar, élelmiszeripar), ahol a stabilitás és a pontosság kritikus.
Infravörös hőmérők
Az infravörös hőmérők érintésmentesen mérik a tárgyak hőmérsékletét az általuk kibocsátott infravörös sugárzás detektálásával.
Működési elv: Minden test, amelynek hőmérséklete az abszolút nulla fok felett van, infravörös sugárzást bocsát ki. Az érzékelő detektálja ezt a sugárzást, és arányosan alakítja át elektromos jellé.
Alkalmazások: Élelmiszeripar (érintésmentes hőmérséklet-ellenőrzés), orvosi (lázmérés), ipari karbantartás (hot spot detektálás), biztonsági rendszerek (hőképes kamerák).
Nyomásérzékelők: a rejtett erők mérése
A nyomásmérés létfontosságú számos ipari, orvosi és környezeti alkalmazásban. A nyomásérzékelők a nyomást mechanikai deformációvá, majd elektromos jellé alakítják.
Piezoelektromos nyomásérzékelők
A piezoelektromos szenzorok bizonyos kristályok (pl. kvarc) azon tulajdonságát használják, hogy mechanikai nyomás hatására elektromos töltést generálnak.
Működési elv: A nyomás deformálja a kristályt, ami polarizációt és töltéselmozdulást okoz, feszültséget generálva.
Alkalmazások: Dinamikus nyomásmérések (robbanási nyomás, akusztikus nyomás), gyorsan változó erők mérése, rezgésérzékelők, ütésérzékelők.
Kapacitív nyomásérzékelők
Ezek a szenzorok egy kondenzátor kapacitásának változását használják fel, amelyet a nyomás okozta távolság- vagy felületváltozás idéz elő.
Működési elv: Egy membrán deformálódik a nyomás hatására, megváltoztatva ezzel a kondenzátor lemezei közötti távolságot vagy a lemezek effektív felületét, ami kapacitásváltozást eredményez.
Alkalmazások: Légnyomásmérés (barométerek), alacsony nyomás mérése, vákuummérők, orvosi eszközök, ipari folyamatvezérlés.
Nyúlásmérő bélyeg alapú nyomásérzékelők
A nyúlásmérő bélyegek ellenállása változik, amikor mechanikai feszültségnek vannak kitéve. Ezt a változást Wheatstone-híd kapcsolásban mérik.
Működési elv: A nyomás egy mechanikai elem (pl. membrán) deformációját okozza, amelyre a nyúlásmérő bélyegeket ragasztották. A bélyegek ellenállása megváltozik a nyúlás hatására, és ez az ellenállásváltozás arányos a nyomással.
Alkalmazások: Precíziós nyomásmérés az iparban, hidraulikus rendszerek, autóipar (féknyomás), súlymérő cellák (mérlegek).
Fény- és optikai érzékelők: a láthatatlan láthatóvá tétele
A fényérzékelők a látható és láthatatlan fény, UV vagy infravörös sugárzás jelenlétét, intenzitását, színét vagy hullámhosszát detektálják.
Fotodiódák és fototranzisztorok
Ezek félvezető eszközök, amelyek fény hatására áramot generálnak (fotodióda) vagy vezetőképességük megnő (fototranzisztor).
Működési elv: A fotonok elnyelődése elektron-lyuk párokat generál a félvezetőben, ami elektromos áramot eredményez. A fototranzisztorok belső erősítéssel rendelkeznek, így érzékenyebbek.
Alkalmazások: Optikai adó-vevők, távirányítók, vonalkódolvasók, fénykapuk, automatikus világításvezérlés, orvosi diagnosztika (pulzoximéter).
Fényfüggő ellenállások (LDR – Light Dependent Resistor)
Az LDR-ek olyan ellenállások, amelyek ellenállása csökken a rájuk eső fény intenzitásának növekedésével.
Működési elv: Félvezető anyagból (pl. kadmium-szulfid) készülnek. Fény hatására a félvezetőben lévő elektronok több energiát kapnak, elengednek a kötéseikből, és szabadon mozoghatnak, csökkentve az anyag ellenállását.
Alkalmazások: Alkonykapcsolók, automata világítás, egyszerű fényerő-szabályozók, játékok.
CCD és CMOS érzékelők
A CCD (Charge-Coupled Device) és CMOS (Complementary Metal-Oxide-Semiconductor) érzékelők képpontok (pixelek) mátrixából állnak, amelyek mindegyike érzékeli a fényt, és elektromos töltéssé alakítja.
Működési elv: A pixelekbe beeső fény töltéseket generál, amelyek arányosak a fény intenzitásával. A CCD-kben a töltéseket egymás után továbbítják a kiolvasó áramkörhöz, míg a CMOS érzékelőkben minden pixelhez saját kiolvasó és erősítő áramkör tartozik.
Alkalmazások: Digitális fényképezőgépek, videokamerák, okostelefonok, orvosi képalkotás, csillagászat, ipari képfeldolgozás.
Mozgás- és helyzetérzékelők: a térbeli orientáció
Ezek a szenzorok a tárgyak mozgását, sebességét, gyorsulását, távolságát vagy pozícióját figyelik meg. Alapvetőek a navigációban, robotikában és biztonsági rendszerekben.
Gyorsulásmérők (Accelerometers)
A gyorsulásmérők a gyorsulást mérik, azaz a sebesség változásának ütemét. Általában MEMS (Micro-Electro-Mechanical Systems) technológiával készülnek.
Működési elv: Egy kis mozgó tömeg (seizmikus tömeg) mozgását mérik, amely a gyorsulás hatására elmozdul. Az elmozdulást kapacitív, piezoelektromos vagy piezorezisztív elven detektálják.
Alkalmazások: Okostelefonok (képernyő elforgatása, lépésszámláló), autók (légzsák vezérlés, stabilizátor), drónok (repülésstabilitás), ipari rezgésmérés.
Giroszkópok (Gyroscopes)
A giroszkópok a szögsebességet, azaz a forgási sebességet és az irányt mérik. Gyakran gyorsulásmérőkkel együtt alkalmazzák a teljes térbeli orientáció meghatározásához (IMU – Inertial Measurement Unit).
Működési elv: A MEMS giroszkópokban egy rezonáló szerkezet Coriolis-erő hatására fellépő elmozdulását mérik, amikor a szenzor forog.
Alkalmazások: Okostelefonok (játékok, VR), drónok (stabilizáció), navigációs rendszerek, robotika, képstabilizálás kamerákban.
Közelségérzékelők (Proximity Sensors)
Ezek a szenzorok egy tárgy jelenlétét vagy távolságát érzékelik érintés nélkül.
- Induktív közelségérzékelők: Fém tárgyak jelenlétét detektálják egy mágneses tér változásának mérésével.
Alkalmazások: Ipari automatizálás (fém alkatrészek pozíciójának ellenőrzése), szerszámgépek. - Kapacitív közelségérzékelők: Bármilyen anyag (fém, műanyag, folyadék) jelenlétét érzékelik egy elektromos tér változásával.
Alkalmazások: Szintérzékelés (folyadékok, granulátumok), érintésérzékelők (érintőképernyők), nem fémes tárgyak detektálása. - Optikai közelségérzékelők: Fényt bocsátanak ki, és a visszaverődő fényt érzékelik egy tárgy jelenlétének vagy távolságának meghatározásához.
Alkalmazások: Fénykapuk, robotika (akadályérzékelés), papíradagolók, automatikus ajtók. - Ultrahangos közelségérzékelők: Ultrahang hullámokat bocsátanak ki, és mérik a visszaverődés idejét a távolság meghatározásához.
Alkalmazások: Autók (parkolássegítő), robotika (távolságmérés, térképezés), folyadékszint-mérés.
Hall-effektus érzékelők
A Hall-effektus érzékelők mágneses mező jelenlétét és erősségét detektálják.
Működési elv: Amikor egy vezetőn áram folyik, és azt mágneses mezőbe helyezik, a mágneses tér merőlegesen eltéríti az elektronokat, feszültségkülönbséget (Hall-feszültséget) generálva a vezető két oldala között.
Alkalmazások: Sebességmérés (kerékfordulatszám autókban), pozícióérzékelés (ajtók, ablakok), árammérés, kefe nélküli motorok kommutációja.
Enkóderek (Encoders)
Az enkóderek mechanikai mozgást (forgást vagy lineáris elmozdulást) alakítanak át elektromos jelekké, amelyek a pozíciót, sebességet vagy elmozdulást jelzik.
- Inkrementális enkóderek: Impulzusokat generálnak a mozgás során, amelyek számlálásával a relatív elmozdulás határozható meg.
Alkalmazások: CNC gépek, robotika, motorok sebességének szabályozása. - Abszolút enkóderek: Minden pozícióhoz egyedi digitális kódot rendelnek, így a bekapcsolás után azonnal ismerik a pontos helyzetet.
Alkalmazások: Robotkarok, precíziós pozicionálás ipari gépekben.
Gázérzékelők: a levegő minőségének őrei
A gázérzékelők a levegőben lévő különböző gázok jelenlétét és koncentrációját mérik, ami kritikus a biztonság, a környezetvédelem és az ipari folyamatok szempontjából.
Félvezető alapú gázérzékelők (MOS – Metal-Oxide Semiconductor)
Ezek a szenzorok egy fém-oxid félvezető réteg ellenállásának változását használják fel, amikor az kölcsönhatásba lép bizonyos gázokkal.
Működési elv: A fém-oxid felületén oxigénmolekulák adszorbeálódnak, ami megnöveli az ellenállást. Redukáló gázok (pl. CO, metán) jelenlétében ezek a gázok reakcióba lépnek az oxigénnel, csökkentve az adszorbeált oxigén mennyiségét és az érzékelő ellenállását.
Alkalmazások: Füstérzékelők, szén-monoxid érzékelők, földgázszivárgás detektálás, alkoholteszterek.
Elektrokémiai gázérzékelők
Az elektrokémiai szenzorok egy specifikus gáz és egy elektrolit közötti kémiai reakciót használnak fel elektromos áram generálására.
Működési elv: A célgáz diffundál az érzékelőbe, ahol reakcióba lép az elektrolittal és az elektródákkal, áramot generálva, amely arányos a gáz koncentrációjával.
Alkalmazások: Oxigénérzékelők, szén-monoxid érzékelők, hidrogén-szulfid érzékelők, ipari biztonsági rendszerek, orvosi gázmonitorozás.
Infravörös gázérzékelők (NDIR – Non-Dispersive Infrared)
Az NDIR szenzorok az infravörös sugárzás elnyelését használják fel a gázkoncentráció mérésére.
Működési elv: Egy infravörös sugárforrás fényt bocsát ki egy gázkamrán keresztül egy detektorra. Bizonyos gázok (pl. CO2, metán) elnyelik az infravörös spektrum specifikus hullámhosszait. A detektorhoz eljutó fény intenzitásának csökkenése arányos a gázkoncentrációval.
Alkalmazások: CO2 érzékelők (légminőség monitorozás), metánérzékelők, hűtőközeg-szivárgás detektálás, ipari gázmonitorozás.
Páratartalom-érzékelők: a légkör vízgőztartalma
A páratartalom-érzékelők a levegő vagy egyéb gázok relatív páratartalmát mérik, ami számos területen fontos paraméter.
Kapacitív páratartalom-érzékelők
Ezek a szenzorok egy kondenzátor kapacitásának változását használják fel, amelyet a dielektrikum (általában egy polimer réteg) vízgőztartalmának változása okoz.
Működési elv: A polimer réteg abszorbeálja vagy leadja a vízgőzt a környezeti páratartalomtól függően, megváltoztatva ezzel a dielektrikum állandóját és így a kondenzátor kapacitását.
Alkalmazások: HVAC rendszerek, időjárás-állomások, okosotthonok, inkubátorok, élelmiszeripari tárolás.
Rezisztív páratartalom-érzékelők
A rezisztív szenzorok egy nedvességérzékeny anyag (pl. polimer vagy kerámia) elektromos ellenállásának változását használják fel.
Működési elv: A nedvességérzékeny anyag ellenállása változik a vízgőz abszorpciójával vagy deszorpciójával. Ezt az ellenállásváltozást mérik.
Alkalmazások: Egyszerűbb páratartalom-mérések, ipari szárítóberendezések, mezőgazdaság.
Áramlásérzékelők: a folyadékok és gázok mozgása
Az áramlásérzékelők a folyadékok vagy gázok áramlási sebességét vagy térfogatáramát mérik csővezetékekben vagy nyitott csatornákban.
Termikus áramlásérzékelők
Ezek a szenzorok a folyadék vagy gáz hővezető képességének vagy hűtő hatásának változását használják fel az áramlás mérésére.
Működési elv: Egy fűtött elem hőmérsékletét mérik, amely az áramló közeg hűtő hatása miatt változik. Minél gyorsabban áramlik a közeg, annál jobban lehűti a fűtött elemet.
Alkalmazások: Gázok áramlásmérése (pl. levegő, földgáz), orvosi légzésfigyelők, vegyipar.
Coriolis áramlásmérők
A Coriolis áramlásmérők a Coriolis-erő elvén alapulnak, amely a mozgó tömegre hat forgó referenciakeretben.
Működési elv: A folyadék egy vibráló csövön keresztül áramlik. A Coriolis-erő hatására a cső vibrációja eltorzul, és ez az eltorzulás arányos a tömegárammal.
Alkalmazások: Nagy pontosságú tömegárammérés (élelmiszeripar, vegyipar, olaj- és gázipar), sűrűségmérés.
Turbina áramlásmérők
A turbina áramlásmérők egy turbinakereket tartalmaznak, amely az áramló közeg hatására forog.
Működési elv: A turbinakerék forgási sebessége arányos az áramlási sebességgel. A forgást egy mágneses vagy optikai érzékelő detektálja, és impulzusokká alakítja.
Alkalmazások: Vízmérés, üzemanyag-áramlásmérés, hidraulikus rendszerek.
Ultrahangos áramlásmérők
Az ultrahangos áramlásmérők az ultrahanghullámok terjedési idejének vagy frekvenciájának változását használják fel az áramlás mérésére.
Működési elv: Két ultrahangos jeladót és vevőt használnak. Az egyik az áramlással megegyező, a másik az áramlással ellentétes irányba küld jelet. A terjedési idők különbsége vagy a Doppler-effektusból adódó frekvenciaeltolódás arányos az áramlási sebességgel.
Alkalmazások: Szennyvízkezelés, nagy átmérőjű csövek, orvosi véráramlás-mérés (Doppler ultrahang).
Erő- és nyomatékérzékelők: a mechanikai terhelés
Az erő- és nyomatékérzékelők a mechanikai terhelést mérik, ami kritikus a szerkezeti integritás, a minőség-ellenőrzés és a robotika területén.
Gyakran nyúlásmérő bélyegekre alapozva működnek, hasonlóan a nyomásérzékelőkhöz. Az erő vagy nyomaték hatására egy mechanikai elem deformálódik, és ez a deformáció okozza a bélyegek ellenállásának változását.
Alkalmazások: Mérlegek (súlyérzékelők), robotkarok (erővisszacsatolás), anyagvizsgálat (szakítószilárdság), forgatónyomaték-mérés motorokban és hajtóművekben.
Hangérzékelők: a rezgések felfogása
A hangérzékelők, mint például a mikrofonok, a hanghullámokat alakítják át elektromos jelekké.
Működési elv: A hanghullámok egy membránt rezegtetnek, amelyhez egy átalakító elem kapcsolódik. Ez az elem (pl. piezoelektromos kristály, kondenzátor) a mechanikai rezgést elektromos jellé alakítja.
Alkalmazások: Beszédfelismerés, zajszintmérés, akusztikus hibadiagnosztika, biztonsági rendszerek, orvosi diagnosztika (sztetoszkóp).
Biometrikus érzékelők: az azonosítás új dimenziói
A biometrikus szenzorok az egyedi biológiai vagy viselkedési jellemzőket használják fel személyek azonosítására vagy hitelesítésére.
Alkalmazások:
- Ujjlenyomat-érzékelők: Optikai, kapacitív vagy ultrahangos elven működve rögzítik az ujjlenyomat mintázatát.
Alkalmazások: Okostelefonok, beléptető rendszerek, laptopok. - Írisz- és arcfelismerő érzékelők: Kamerák és infravörös megvilágítás segítségével rögzítik az arc vagy az írisz egyedi jellemzőit.
Alkalmazások: Okostelefonok, biztonsági rendszerek, határátkelők. - Pulzus- és vérnyomásmérő szenzorok: Optikai (pulzoximéter) vagy nyomásérzékelőkkel működnek.
Alkalmazások: Okosórák, fitneszkarkötők, orvosi diagnosztikai eszközök.
Környezeti érzékelők: a környezet monitorozása
Ezek a szenzorok a környezeti paramétereket figyelik, segítve a környezetvédelmet és az emberi komfortot.
- UV-érzékelők: Az ultraibolya sugárzás intenzitását mérik.
Alkalmazások: Időjárás-állomások, napvédelemre figyelmeztető eszközök. - Porérzékelők: A levegőben lévő részecskék (por, pollen) koncentrációját mérik.
Alkalmazások: Légtisztítók, okosotthonok, ipari légtisztaság-ellenőrzés. - Zajérzékelők: A környezeti zajszintet monitorozzák.
Alkalmazások: Zajszennyezés-mérés, okosváros alkalmazások.
Ez a részletes áttekintés rávilágít a szenzorok elképesztő sokféleségére és arra, hogy milyen alapvető szerepet játszanak a világunk digitalizálásában és automatizálásában.
A szenzorok jelfeldolgozása: nyers adatokból információ
Ahogyan már említettük, a szenzorok által generált nyers elektromos jel ritkán használható fel közvetlenül. A jelfeldolgozás az a kritikus lépés, amely a nyers analóg jelet értelmezhető és felhasználható digitális információvá alakítja.
Az első lépés gyakran a jelkondicionálás. Ez magában foglalhatja a jel erősítését, ha az túl gyenge, vagy szűrését a zajok (nem kívánt elektromos interferenciák) eltávolítása érdekében. A zajok jelentősen ronthatják a mérés pontosságát és megbízhatóságát, ezért a megfelelő szűrés elengedhetetlen.
Ezt követi az analóg-digitális (A/D) átalakítás. Mivel a legtöbb modern vezérlőrendszer és számítógép digitális adatokkal dolgozik, az analóg szenzorjelnek digitális formát kell öltenie. Az A/D átalakító (ADC – Analog-to-Digital Converter) periodikusan mintát vesz az analóg jelből, és minden mintavételi pontot egy diszkrét digitális számmá alakít. Az átalakító felbontása (bitek száma) és mintavételi sebessége határozza meg, hogy mennyire pontosan és milyen gyorsan tudja a digitális rendszer leképezni az analóg jelet.
A digitális jelfeldolgozás során további lépések is történhetnek, mint például a kalibráció. A szenzorok kimeneti jellemzői idővel vagy környezeti tényezők hatására eltolódhatnak. A kalibráció során a szenzort ismert referenciapontokkal hasonlítják össze, és korrekciós faktorokat alkalmaznak a mérési hibák minimalizálására. Ez történhet szoftveresen, a digitális adatok módosításával.
A linearizáció is fontos lehet. Sok szenzor kimeneti jele nem tökéletesen lineáris a mért fizikai mennyiséggel. A linearizáció során matematikai algoritmusokat alkalmaznak a nemlineáris viselkedés kompenzálására, hogy a kimeneti adat pontosan tükrözze a bemeneti változást.
A jelfeldolgozás teszi lehetővé, hogy a szenzorok „nyelve” érthetővé váljon a digitális rendszerek számára, a nyers adatokból értékes információt kovácsolva.
Végül, a feldolgozott adatok gyakran valamilyen kommunikációs protokollon keresztül kerülnek továbbításra a központi vezérlőegységhez vagy adatrögzítőhöz. Ez lehet egyszerű soros kommunikáció (UART), vagy összetettebb buszrendszerek (I2C, SPI, CAN busz, Ethernet, vezeték nélküli protokollok mint a Bluetooth vagy Wi-Fi). A megfelelő kommunikációs interfész kiválasztása kulcsfontosságú a rendszer sebessége, megbízhatósága és hatótávolsága szempontjából.
Alkalmazási területek: hol találkozhatunk szenzorokkal?
A szenzorok szinte mindenhol jelen vannak a modern világban, áthatva az ipartól a mindennapi életig minden területet. Alapvetőek a hatékony működéshez, a biztonsághoz és a kényelemhez.
Ipar 4.0 és automatizálás
Az ipari automatizálás a szenzorok egyik legnagyobb felhasználója. A gyártósorokon rengeteg szenzor figyeli a hőmérsékletet, nyomást, áramlást, pozíciót, rezgést és a termékek minőségét. Ezek az adatok teszik lehetővé a folyamatok optimalizálását, a hibák korai felismerését, a prediktív karbantartást és a robotok pontos vezérlését. Az Ipar 4.0 koncepciójában a szenzorok által gyűjtött adatok képezik a „digitális ikrek” és az okosgyárak alapját.
Orvosi diagnosztika és terápia
Az orvostudományban a szenzorok nélkülözhetetlenek. Mérhetik a testhőmérsékletet, pulzust, vérnyomást, vércukorszintet, oxigénszaturációt, légzési frekvenciát. Az EKG, EEG és EMG eszközök szintén szenzorokon alapulnak. Az implantálható szenzorok (pl. glükózmonitorok) és a viselhető okoseszközök (okosórák) folyamatosan monitorozzák a páciensek állapotát, forradalmasítva a betegellátást és a megelőzést.
Autóipar és közlekedés
A modern autók tele vannak szenzorokkal. Az ABS (blokkolásgátló rendszer) kerékfordulatszám-érzékelőket használ, a légzsákok gyorsulásmérőket, a motorvezérlő rendszerek hőmérséklet-, nyomás-, oxigén- és áramlásérzékelőket. A parkolássegítő rendszerek ultrahangos vagy radar szenzorokkal működnek, az önvezető autók pedig Lidar, radar, kamera és ultrahang szenzorok komplex hálózatát használják a környezet felmérésére. Ezek a szenzorok javítják a biztonságot, a hatékonyságot és a vezetési élményt.
Okosotthonok és városok
Az okosotthonok alapja a szenzorhálózat. Mozgásérzékelők kapcsolják a világítást, hőmérséklet- és páratartalom-érzékelők szabályozzák a fűtést és légkondicionálást, füst- és gázérzékelők növelik a biztonságot. Az okosvárosokban a szenzorok a forgalom optimalizálásában, a közvilágítás vezérlésében, a levegőminőség monitorozásában és a hulladékgyűjtés hatékonyabbá tételében segítenek.
Környezetvédelem és mezőgazdaság
A környezeti szenzorok monitorozzák a levegő és a víz minőségét, a talaj nedvességtartalmát, a hőmérsékletet és az UV sugárzást. Ez az információ elengedhetetlen a környezetszennyezés nyomon követéséhez, az éghajlatváltozás tanulmányozásához és a természeti erőforrások fenntartható kezeléséhez. A precíziós mezőgazdaságban a talajnedvesség-érzékelők, tápanyag-érzékelők és időjárás-állomások optimalizálják az öntözést és a műtrágyázást, növelve a hozamot és csökkentve a környezeti terhelést.
Robotika és drónok
A robotok és drónok „érzékelő” rendszerei a szenzorokon alapulnak. Gyorsulásmérők, giroszkópok, magnetométerek biztosítják a stabil repülést és mozgást. Távolságérzékelők, kamerák és Lidar rendszerek segítik az akadályok elkerülését és a környezet feltérképezését. Erő- és nyomatékérzékelők teszik lehetővé a robotkarok precíz és biztonságos működését.
Fogyasztói elektronika
A mindennapi elektronikai eszközeink is tele vannak szenzorokkal. Az okostelefonokban gyorsulásmérők, giroszkópok, fényérzékelők, közelségérzékelők, ujjlenyomat-olvasók és kamerák találhatók. Az okosórák pulzusmérőket, lépésszámlálókat és GPS-t tartalmaznak. Ezek a szenzorok teszik lehetővé a gazdag felhasználói élményt és a készülékek sokoldalú funkcionalitását.
Ez a széleskörű alkalmazási spektrum jól mutatja, hogy a szenzorok mennyire integrálódtak a modern társadalomba, és milyen alapvető szerepet játszanak a technológiai fejlődésben.
A szenzortechnológia jövője: merre tart a fejlődés?
A szenzortechnológia folyamatosan fejlődik, és a jövőben még inkább áthatja majd az életünket. Számos izgalmas trend és innováció rajzolódik ki, amelyek új lehetőségeket nyitnak meg.
Miniaturizálás és integráció
A szenzorok egyre kisebbek és kompaktabbak lesznek, lehetővé téve, hogy szinte bármilyen eszközbe vagy felületbe beépíthetők legyenek. A MEMS (Micro-Electro-Mechanical Systems) technológia továbbra is kulcsszerepet játszik ebben, lehetővé téve komplett szenzorrendszerek gyártását egyetlen chipen. Az integrált szenzorok (több érzékelő egy csomagban) egyre gyakoribbak, csökkentve a méretet és a költségeket, miközben növelik a funkcionalitást.
Vezeték nélküli és IoT szenzorok
A vezeték nélküli szenzorok és az IoT (Internet of Things) exponenciális növekedése a szenzortechnológia egyik legfontosabb hajtóereje. A szenzorok egyre gyakrabban kommunikálnak vezeték nélkül (Bluetooth, Wi-Fi, Zigbee, LoRa, 5G), lehetővé téve az adatok gyűjtését és továbbítását távoli vagy nehezen hozzáférhető helyekről. Ez megnyitja az utat az okosvárosok, okosgyárak, okosmezőgazdaság és az intelligens infrastruktúrák széleskörű elterjedéséhez, ahol milliárdnyi szenzor kommunikál egymással és a felhővel.
Mesterséges intelligencia és gépi tanulás
A mesterséges intelligencia (MI) és a gépi tanulás (ML) integrációja forradalmasítja a szenzoros adatok feldolgozását. Az MI algoritmusok képesek lesznek nagy mennyiségű szenzoradat elemzésére, mintázatok felismerésére, anomáliák detektálására és predikciók készítésére, sokkal hatékonyabban, mint az ember. Ez lehetővé teszi az adaptív rendszereket, amelyek maguktól tanulnak és optimalizálják működésüket, például az okosgyárakban a prediktív karbantartás vagy az autonóm járművek döntéshozatala során.
Multiszenzoros rendszerek és szenzorfúzió
A jövőben egyre kevésbé egyedi szenzorokkal, sokkal inkább multiszenzoros rendszerekkel találkozunk majd, ahol több különböző típusú érzékelő működik együtt. A szenzorfúzió technikája lehetővé teszi, hogy ezeknek a különböző szenzoroknak az adatait összevonva pontosabb, megbízhatóbb és teljesebb képet kapjunk a környezetről. Például egy autonóm autóban a kamera, radar, lidar és ultrahang szenzorok adatai fúzióra kerülnek, hogy egy robusztus környezetmodellt hozzanak létre.
Új anyagok és elvek
A kutatás és fejlesztés folyamatosan új anyagokat és működési elveket fedez fel, amelyek még érzékenyebb, szelektívebb és stabilabb szenzorok létrehozását teszik lehetővé. A nanotechnológia, a grafén és más 2D anyagok, valamint a biokompatibilis polimerek új generációja ígéretes távlatokat nyit meg az orvosi, kémiai és környezeti érzékelők területén. Az önellátó (energy harvesting) szenzorok, amelyek a környezeti energiából (fény, rezgés, hő) nyerik az áramot, csökkenthetik az elemcserék szükségességét és a karbantartási költségeket.
A szenzortechnológia tehát nem csupán a jelen technológiai fejlődésének kulcsa, hanem a jövő alapköve is, amely lehetővé teszi az intelligens, önvezérlő és környezettudatos rendszerek széleskörű elterjedését.
