Szénmikrofon: működési elve, felépítése és története

Gondolta volna, hogy egy maréknyi szénpor képes volt forradalmasítani a hangátvitelt és alapjaiban változtatta meg a kommunikációt a 19. század végén? A szénmikrofon, ez a gyakran elfeledett, mégis kulcsfontosságú eszköz, évtizedekig uralta a telekommunikációt, lehetővé téve, hogy az emberi hang a távoli sarkokba is eljusson. Működési elve egyszerű, felépítése robusztus, története pedig szorosan összefonódik a modern világ kialakulásával.

A szénmikrofon nem csupán egy technikai alkatrész, hanem egy korszak szimbóluma, amelynek öröksége máig hat. A mai csúcstechnológiás mikrofonok, amelyek kristálytiszta hangot rögzítenek, mind-mind a szénmikrofon úttörő munkájára épülnek. Ahhoz, hogy megértsük a modern kommunikáció gyökereit, elengedhetetlen a szénmikrofon mélyreható ismerete.

A szénmikrofon működési elve

A szénmikrofon működési elve a hanghullámok mechanikai energiájának elektromos jellé alakításán alapszik, méghozzá egy igen egyszerű, de rendkívül hatékony módon. Lényege a szénpor vagy szén granulátum elektromos ellenállásának változása, amelyet a hangnyomás idéz elő.

Képzeljünk el egy kis, zárt kamrát, amely tele van apró szénszemcsékkel. Ezen a kamrán keresztül egy egyenáramot vezetünk. Amikor a hanghullámok elérik a mikrofon membránját, az rezgésbe jön. Ez a rezgés mechanikai nyomást gyakorol a szénszemcsékre.

A nyomás hatására a szénszemcsék közötti érintkezési pontok száma és minősége megváltozik. Ha a membrán benyomja a szénport, a szemcsék közelebb kerülnek egymáshoz, több érintkezési pont jön létre, és az elektromos ellenállás csökken. Ha a membrán visszahúzódik, a szemcsék lazábban illeszkednek, kevesebb az érintkezési pont, és az ellenállás növekszik.

Ez az ellenállás-változás közvetlenül befolyásolja az átfolyó egyenáram erősségét. Az Ohm törvénye (U=I*R) értelmében, ha a feszültség állandó, és az ellenállás (R) változik, akkor az áramerősség (I) is változni fog. Így a hanghullámok által kiváltott mechanikai rezgések egy változó erősségű elektromos árammá alakulnak át, amely a hanghullámok analógja.

Ez a folyamat teszi lehetővé, hogy a beszédet vagy más hangokat elektromos jelekké alakítsuk, amelyeket aztán kábeleken keresztül továbbíthatunk, vagy más eszközökkel felerősíthetünk. A szénmikrofon valójában egy változó ellenállású transzducer.

A szénmikrofon zsenialitása az egyszerűségében rejlik: a hanghullámok apró nyomásváltozásait közvetlenül elektromos ellenállás-változásokká alakítja át, egyenáram felhasználásával.

A kulcsfontosságú elemek ebben a folyamatban a szén granulátum, amelynek vezetőképessége változik a nyomás hatására, és a membrán, amely a hanghullámokat mechanikai rezgéssé alakítja. A mikrofonnak tehát szüksége van egy külső egyenáramú táplálásra ahhoz, hogy működjön, mivel nem önállóan generál feszültséget, hanem egy már meglévő áramot modulál.

A szénmikrofon szerkezeti felépítése

A szénmikrofon felépítése, bár viszonylag egyszerűnek tűnik, precízen megtervezett alkatrészekből áll, amelyek összehangolt működése biztosítja a hangátvitelt. Nézzük meg részletesebben a főbb komponenseket.

Diafragma (membrán)

A diafragma, vagy más néven membrán, a mikrofon legkülső, hanghullámokkal közvetlenül érintkező része. Általában vékony fémből, például alumíniumból készült korong, de készülhetett más rugalmas anyagból is. Feladata, hogy a levegőben terjedő hanghullámok nyomásingadozásait mechanikai rezgéssé alakítsa. Amikor a hanghullámok elérik a membránt, az a hang frekvenciájával és amplitúdójával azonos módon rezegni kezd.

A membrán kialakítása kulcsfontosságú a mikrofon érzékenysége és frekvenciaátvitele szempontjából. Egy merevebb membrán kevésbé érzékeny, de szélesebb frekvenciatartományt képes átvinni, míg egy vékonyabb, rugalmasabb membrán érzékenyebb, de hajlamosabb a rezonanciákra és a torzításra.

Szénkapszula és a szénpor

A membrán mögött található a szénkapszula, amely a mikrofon „szíve”. Ez egy kis, zárt kamra, amelyben a szénpor vagy szén granulátum helyezkedik el. A szénpor általában finomra őrölt antracit szénből készül, amelyet speciális eljárással kezelnek, hogy biztosítsák a megfelelő elektromos vezetőképességet és a stabilitást.

A szénkapszula két fő elektródát tartalmaz. Az egyik elektróda fixen rögzített, míg a másik, mozgatható elektróda közvetlenül érintkezik a membránnal, vagy egy rúd közvetítésével kapcsolódik hozzá. Amikor a membrán rezeg, a mozgatható elektróda nyomást gyakorol a szénporra, vagy éppen elengedi azt, ezzel változtatva a szemcsék közötti érintkezési felületet és az ellenállást.

A szénpor minősége és szemcsemérete alapvetően befolyásolja a mikrofon hangminőségét, zajszintjét és érzékenységét. A túlságosan finom por hajlamos az összetapadásra, míg a túl durva por instabilabb ellenállás-változásokat eredményezhet.

Elektródák (primer és szekunder)

A szénkapszulában két elektróda található, amelyek az elektromos áram bevezetésére és elvezetésére szolgálnak. Az egyik elektróda általában a kapszula alján helyezkedik el, és fixen rögzített. Ez az úgynevezett primer elektróda.

A másik elektróda, a szekunder elektróda, mozgatható, és közvetlenül vagy közvetve kapcsolódik a membránhoz. Ez az elektróda az, amely a membrán mozgását átadja a szénpornak, és ezzel szabályozza az ellenállás változását. Az elektródák anyaga általában jól vezető fém, például réz vagy platina.

Az elektródák és a szénpor közötti érintkezés minősége kritikus fontosságú. A rossz érintkezés zajt és torzítást okozhat, ezért a gyártás során nagy figyelmet fordítottak a stabil és megbízható csatlakozások kialakítására.

Ház és védőburkolat

Az egész mechanizmust egy védőház foglalja magába, amely védi a belső alkatrészeket a külső behatásoktól, például portól, nedvességtől vagy mechanikai sérülésektől. A ház anyaga gyakran fém, de készülhetett bakelitből vagy más strapabíró műanyagból is, különösen a telefonkészülékekben.

A ház kialakítása nem csupán védelmi célokat szolgál, hanem akusztikailag is szerepet játszhat. Bizonyos esetekben a ház formája befolyásolta a hanghullámok membránhoz való eljutását, és ezzel a mikrofon iránykarakterisztikáját is.

Csatlakozók

A mikrofonházon kívül találhatóak a csatlakozók, amelyek biztosítják az elektromos kapcsolatot a mikrofon és a külső áramkör, például egy telefonkészülék vagy egy adó-vevő között. Ezek a csatlakozók általában két vezetéket tartalmaznak, amelyek az egyenáramú táplálást és a modulált kimeneti jelet továbbítják.

A korai telefonkészülékekben a mikrofon gyakran szerves részét képezte a kézibeszélőnek, és a csatlakozók rejtve voltak a készülék belsejében. Különálló mikrofonok esetén szabványos jack vagy csavaros csatlakozókat használtak.

Anyagok és kivitelezés

A szénmikrofonok gyártásánál a tartósság és a megbízhatóság volt a fő szempont. A membrán anyaga jellemzően vékony alumínium vagy más könnyűfém volt. A szénpor előállítása során gondosan válogatott grafitot vagy antracit szenet használtak, amelyet őrlés és szitálás után speciális hőkezelésnek vetettek alá, hogy optimalizálják az elektromos jellemzőit.

A házak robusztusak voltak, gyakran öntött fémből vagy bakelitből készültek, hogy ellenálljanak a mindennapi használat során fellépő igénybevételeknek. A belső alkatrészek rögzítése és szigetelése is fontos volt az üzembiztonság érdekében.

Alkatrész	Fő funkció	Jellemző anyagok
Diafragma (membrán)	Hanghullámok mechanikai rezgéssé alakítása	Alumínium, vékony fémötvözetek
Szénkapszula	Szénpor tárolása, ellenállás-változás helye	Fém, bakelit
Szénpor/granulátum	Elektromos ellenállás változtatása nyomás hatására	Antracit szén, grafit
Elektródák	Áram bevezetése és elvezetése	Réz, platina
Ház	Védő funkció, mechanikai stabilitás	Fém, bakelit, kemény műanyag
Csatlakozók	Elektromos kapcsolat a külső áramkörrel	Fém (réz, sárgaréz)

A szénmikrofon felépítése tehát a funkcionális egyszerűség és a mechanikai tartósság tökéletes ötvözete, amely lehetővé tette széles körű elterjedését a telekommunikációban.

A szénmikrofon története és fejlődése

A szénmikrofon története szorosan összefonódik a telefon feltalálásával és a hangátvitel iránti kezdeti igényekkel. Ez az eszköz volt az, amely lehetővé tette, hogy a távoli beszélgetések valósággá váljanak, és évtizedeken át a telekommunikáció alapkövének számított.

Az első lépések: Telefon és mikrofon feltalálása

A telefon feltalálását gyakran Alexander Graham Bell nevéhez kötik, aki 1876-ban kapott szabadalmat találmányára. Azonban Bell korai telefonja egy elektrodinamikus adó-vevő volt, amely nem volt túl hatékony, és csak viszonylag rövid távolságokon működött jól. A hangminőség gyenge volt, és a hangerő is alacsony.

Ebben az időszakban más feltalálók is dolgoztak a hangátvitel problémáján. Elisha Gray például egy vízalapú mikrofont szabadalmaztatott, amely az ellenállás-változás elvén működött, de ez sem bizonyult praktikusnak.

A valódi áttörést a szénmikrofon elve hozta el, melynek kifejlesztésében több kulcsfontosságú személy is részt vett:

• David Edward Hughes (1878): A brit fizikus és zenész nevéhez fűződik a „mikrofon” szó megalkotása és az első szénalapú hangérzékelő eszköz bemutatása. Hughes felfedezte, hogy két, lazán egymáson fekvő szénrúd elektromos ellenállása változik, ha hanghullámok érik. Bár nem szabadalmaztatta találmányát, mert úgy vélte, az a tudomány közös tulajdona, demonstrációi inspirálták a későbbi fejlesztéseket. Kísérletei során egy szénrudat használt, amely egy másik szénrúdra támaszkodott, és a hangrezgések hatására az érintkezési pont ellenállása változott.
• Thomas Edison (1877): Az amerikai feltaláló felismerte Hughes elvének potenciálját, és jelentősen továbbfejlesztette azt. Edison sűrített szénkorongot használt a szénpor helyett, ami stabilabb és megbízhatóbb működést eredményezett. Az ő szénmikrofonja volt az első, amelyet széles körben alkalmaztak a telefonhálózatokban. Edison szabadalma (1878) kulcsfontosságú volt a technológia elterjedésében.
• Emile Berliner (1877): A német-amerikai feltaláló szénmikrofonja egy fém membránból és egy szénrúdból állt, amelyek érintkeztek. Bár Edison szabadalma később elsőbbséget kapott, Berliner is jelentős szerepet játszott a szénmikrofon fejlesztésében, és az ő szabadalma is fontos jogi viták tárgya volt.

Ezek a korai találmányok és fejlesztések fektették le a modern telekommunikáció alapjait. A szénmikrofon sokkal érzékenyebb és hangosabb volt, mint Bell eredeti telefonja, így alkalmassá vált a hosszú távú telefonbeszélgetésekre.

A szénmikrofon megjelenése egy csapásra megoldotta a hangátvitel egyik legnagyobb problémáját: hatékonyan és nagy hangerővel alakította át a hangot elektromos jellé, megnyitva az utat a telefonhálózatok kiépítése előtt.

A telefonhálózatok korszaka

A 19. század végére és a 20. század elejére a szénmikrofon vált a standard telefonmikrofonná világszerte. Egyszerűsége, robusztussága és viszonylag alacsony előállítási költsége miatt ideális volt a tömeggyártásra és a kiterjedt telefonhálózatok kiépítésére.

Minden telefonkészülék, a központi irodáktól a háztartásokig, szénmikrofonnal volt felszerelve. A hangminőség, bár a mai normákhoz képest gyenge volt, elegendőnek bizonyult a beszéd érthető átviteléhez. A szénmikrofonok évtizedekig, egészen a második világháború utánig domináltak a telefoniparban.

Rádiózás és korai hangrögzítés

A szénmikrofon a telefonon kívül más területeken is szerepet kapott. A korai rádiózásban, különösen az amatőr rádiókban és a katonai kommunikációban, gyakran alkalmazták. Robusztussága és a külső tápellátás igénye (ami akkoriban könnyebben biztosítható volt, mint a komplexebb kondenzátor mikrofonok fantomtáplálása) ideálissá tette ezt a célt.

Bár a hangminősége nem volt ideális a zenei alkalmazásokhoz, a beszédátvitelhez, különösen zajos környezetben, kiválóan megfelelt. Egyes korai hangrögzítő eszközökben, például a fonográfoknál is kísérleteztek szénmikrofonokkal, bár itt a mechanikai rögzítés dominált.

A szénmikrofon hanyatlása és utódai

A 20. század közepétől a szénmikrofon fokozatosan háttérbe szorult, ahogy megjelentek és elterjedtek a modernebb mikrofontechnológiák. A fő okok a szénmikrofon hangminőségi korlátai (magas zajszint, torzítás, korlátozott frekvenciaátvitel) és a technológiai fejlődés voltak.

A legfontosabb utódok a következők:

• Kondenzátor mikrofonok: Ezek a mikrofonok sokkal jobb frekvenciaátvitellel, alacsonyabb zajszinttel és nagyobb érzékenységgel rendelkeznek. A stúdiófelvételektől a professzionális hangosításig széles körben alkalmazzák őket. Megjelenésük forradalmasította a hangrögzítés minőségét.
• Dinamikus mikrofonok: Robusztusságuk és viszonylag jó hangminőségük miatt a színpadi és élő hangosítás, valamint a rádiózás és televíziózás alapvető eszközeivé váltak. Nem igényelnek külső tápellátást, ami jelentős előny.
• Piezoelektromos mikrofonok: Ezek a mikrofonok bizonyos kristályok nyomásra érzékeny tulajdonságait használják ki. Főleg speciális alkalmazásokban, például kontaktmikrofonként vagy ultrahangos érzékelőként terjedtek el.
• MEMS mikrofonok: A mikroelektromechanikai rendszerek (MEMS) technológiája a 21. század elején hozott forradalmat. Ezek a parányi mikrofonok ma már szinte minden okostelefonban, laptopban és viselhető eszközben megtalálhatók, kiváló minőséget és minimális méretet kínálva.

A szénmikrofon hanyatlását tehát a jobb hangminőség, a kisebb méret és a megbízhatóbb működés iránti igény okozta. Bár napjainkban ritkán találkozunk vele aktív használatban, öröksége vitathatatlan. Ez az eszköz nyitotta meg az utat a modern akusztikai technológiák előtt, és tette lehetővé a globális kommunikáció kialakulását.

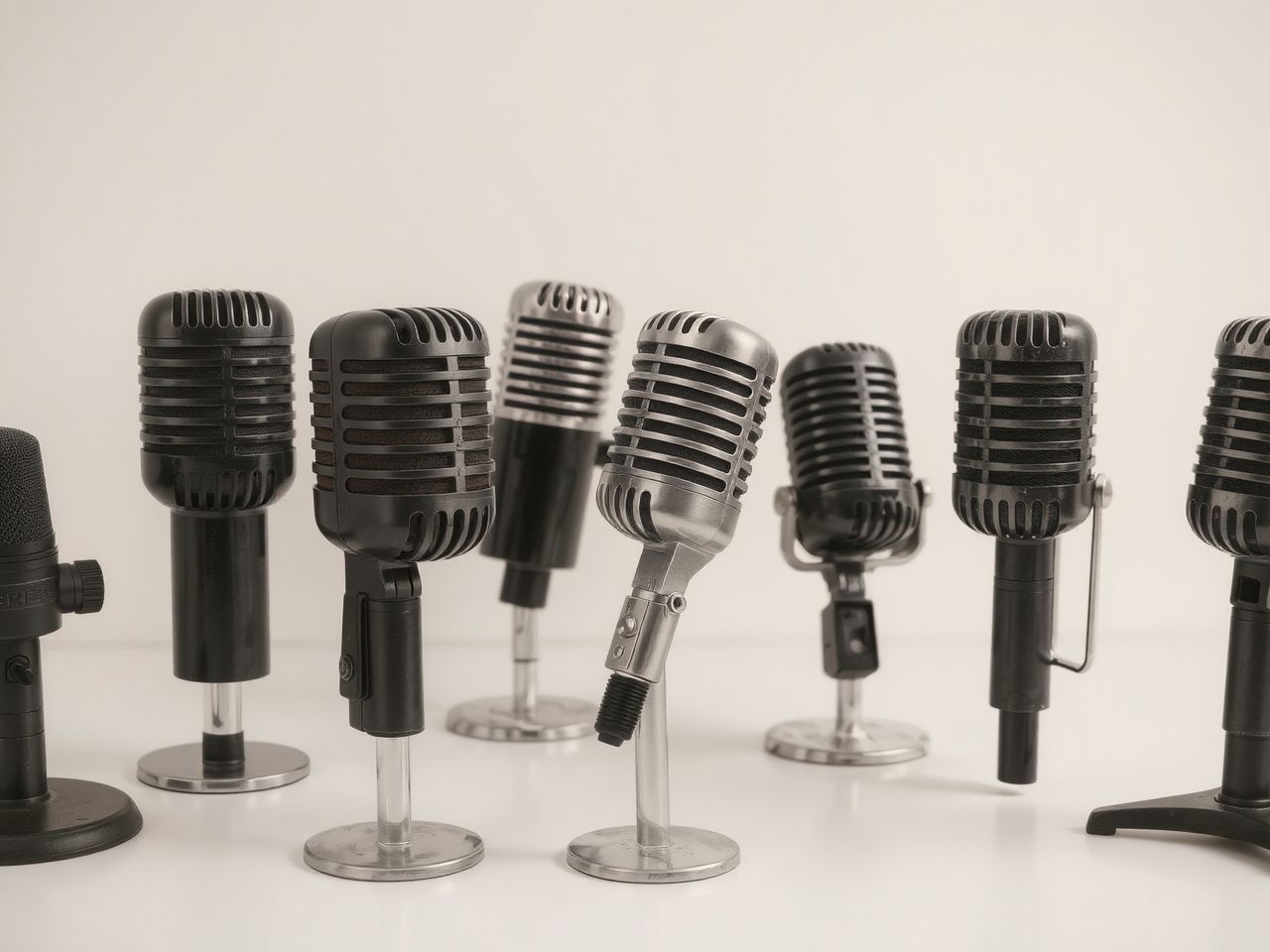

A szénmikrofon típusai és változatai

Bár a működési elv alapvetően azonos maradt, a szénmikrofonok az idők során számos változatban készültek, alkalmazkodva a különböző igényekhez és technológiai lehetőségekhez. Ezek a típusok elsősorban a szénpor elrendezésében és az elektródák kialakításában mutattak különbségeket.

Egyszerű szénmikrofonok

Az „egyszerű” vagy „klasszikus” szénmikrofonok két fő kategóriába sorolhatók, attól függően, hogy milyen formában használták a szenet.

Poros szénmikrofonok

Ezek voltak a legkorábbi és legelterjedtebb változatok. Egy kis, zárt kamrában finomra őrölt szénpor található. A membrán közvetlenül vagy egy rúd segítségével nyomást gyakorolt erre a porra. Előnye volt az egyszerű gyártás és a viszonylag jó érzékenység. Hátránya viszont, hogy a szénpor hajlamos volt az összetapadásra, különösen hosszú használat vagy ütődések esetén, ami a mikrofon elnémulásához vagy zajossá válásához vezetett. Ezt a jelenséget „szénpor összetapadásnak” vagy „beragadásnak” nevezték, és gyakran egy könnyed koppintással lehetett orvosolni.

Granulált szénmikrofonok

A poros szénmikrofonok problémáinak kiküszöbölésére fejlesztették ki a granulált szénmikrofonokat. Itt a szén nem finom por formájában, hanem apró, egyenletes méretű szemcsék, azaz granulátum formájában volt jelen. Ez a megoldás csökkentette az összetapadás kockázatát és stabilabb működést biztosított. A szemcsék mérete és formája gondosan szabályozott volt a jobb hangminőség és megbízhatóság érdekében. A legtöbb telefonkészülékben ilyen típusú szénmikrofonok voltak.

Tömörített szénmikrofonok

Thomas Edison fejlesztése nyomán jelentek meg a tömörített szénmikrofonok, amelyek jelentős előrelépést jelentettek a stabilitás és a hangminőség terén.

Szénkorongos mikrofonok

Edison szénmikrofonja sűrített szénkorongot használt. Ez a korong egy fix elektróda és a membránhoz kapcsolódó mozgatható elektróda között helyezkedett el. A nyomás hatására a szénkorong sűrűsége és ezzel ellenállása változott. Ez a megoldás sokkal stabilabb és megbízhatóbb volt, mint a laza szénpor, és jelentősen csökkentette a „szénzajt” és az összetapadás problémáját. Az Edison-féle szénkorongos mikrofon vált a telefonipar de facto szabványává.

Kettős szénkapszulás mikrofonok

Bizonyos speciális alkalmazásokhoz, például zajos környezetben történő használatra, fejlesztettek ki kettős szénkapszulás mikrofonokat. Ezekben a mikrofonokban két szénkapszula volt, amelyek a membrán két oldalán helyezkedtek el, vagy két különálló, de szinkronizált membránnal működtek.

Az elrendezés célja a zajszűrés volt. Amikor a hanghullámok elérték a membránokat, a két kapszula ellenállása ellentétesen változott. Ezt a különbséget felhasználva ki lehetett szűrni a környezeti zajokat, amelyek mindkét kapszulára hasonlóan hatottak volna, miközben a beszédhang, amely csak az egyik oldalról érkezett, erősebben modulálta az egyik kapszulát. Ez a technika a differenciálmikrofonok előfutára volt, és javította a beszédérthetőséget zajos környezetben, például gyárakban vagy katonai járművekben.

Különleges alkalmazásokhoz tervezett változatok

A szénmikrofon robusztussága és viszonylagos egyszerűsége miatt számos speciális alkalmazásban is megállta a helyét, ahol a megbízhatóság és a tartósság fontosabb volt, mint a kristálytiszta hangminőség.

Robbanásbiztos kivitel

Ipari környezetben, ahol gyúlékony gázok vagy porok voltak jelen, speciális, robbanásbiztos szénmikrofonokat fejlesztettek. Ezek hermetikusan zárt, masszív fémházba kerültek, hogy megakadályozzák a belső szikrák vagy túlmelegedés okozta robbanást. Ilyen mikrofonokat használtak bányákban, vegyi üzemekben és olajfinomítókban.

Vízálló változatok

Tengerészeti vagy kültéri alkalmazásokhoz vízálló szénmikrofonokat is készítettek. Ezeket speciális tömítésekkel látták el, és korrózióálló anyagokból készültek, hogy ellenálljanak a nedvességnek és a sós levegőnek. Hajókon, kikötőkben és tábori telefonkészülékekben alkalmazták őket.

A szénmikrofon tehát nem egy egységes eszköz volt, hanem egy technológiai platform, amely számos variációban létezett, mindegyik a maga speciális céljára optimalizálva. Ezek a változatok bizonyítják a szénmikrofon alapelvének sokoldalúságát és alkalmazkodóképességét.

A szénmikrofon előnyei és hátrányai

Mint minden technológiának, a szénmikrofonnak is megvannak a maga erősségei és gyengeségei. Az alábbiakban részletesen bemutatjuk ezeket, segítve a megértést, miért vált egykor oly népszerűvé, majd miért szorult háttérbe.

Előnyök

A szénmikrofon számos olyan tulajdonsággal rendelkezett, amelyek a maga idejében kiemelkedővé tették és lehetővé tették a telekommunikáció forradalmasítását.

• Egyszerűség és robusztusság: A szénmikrofon felépítése rendkívül egyszerű. Kevés mozgó alkatrészt tartalmaz, és a szénpor mechanikai ellenállás-változása nem igényel bonyolult elektronikát. Ez az egyszerűség rendkívül robusztussá tette, ellenállt az ütéseknek, rezgéseknek és a mostoha környezeti feltételeknek is. A telefonkészülékekben való elterjedésének egyik kulcsa volt ez a tulajdonság.
• Alacsony költség: Az egyszerű felépítés és az olcsó alapanyagok (szén, fém) miatt a szénmikrofonok előállítása gazdaságos volt. Ez lehetővé tette a tömeggyártást és a telefonhálózatok gyors kiépítését világszerte, hozzájárulva a kommunikáció demokratizálásához.
• Nincs szükség előerősítőre (aktív eszköz): A szénmikrofon nem passzív transzducerként működik, hanem egy külső egyenáramú táplálást modulál. Ez azt jelenti, hogy a kimeneti jel erőssége viszonylag nagy lehet, és elegendő ahhoz, hogy közvetlenül meghajtson egy telefonkagylót vagy egy hosszú kábelt, anélkül, hogy külön előerősítőre lenne szükség. Ez jelentős előny volt a korai elektronikában, ahol az erősítők még nagyméretűek és drágák voltak.
• Magas kimeneti jel: A modulált egyenáram viszonylag nagy amplitúdójú jelet biztosít, ami hasznos volt a hosszú telefonvonalakon történő átvitelhez, ahol a jel csillapítása jelentős lehetett. A nagyobb kimeneti jel segített leküzdeni a vezetékek ellenállását és a zajt.
• Széles hőmérsékleti tartomány: A szén és a fém alkatrészek stabilak maradnak széles hőmérsékleti tartományban, így a szénmikrofon megbízhatóan működött hideg és meleg környezetben egyaránt, ami különösen fontos volt kültéri vagy ipari alkalmazások esetén.
• Könnyű táplálás: Mivel egyenárammal működik, táplálása egyszerűen megoldható volt elemről vagy a telefonközpontból érkező távolsági egyenáramról. Ez a rugalmasság tovább növelte az alkalmazási lehetőségeit.

Hátrányok

A szénmikrofon előnyei ellenére számos hátránnyal is rendelkezett, amelyek végül a modernebb technológiák térnyeréséhez vezettek.

• Alacsony hangminőség (zaj, torzítás): Ez volt a szénmikrofon legnagyobb gyengesége. A szénszemcsék közötti érintkezési pontok változása nem lineáris, ami torzítást okoz. Ezenkívül a szénporban lévő mikro-ívek és a szemcsék véletlenszerű mozgása jelentős „szénzajt” generált, ami sercegésként vagy sistergésként jelentkezett a hangban. A hangminőség messze elmaradt a mai elvárásoktól.
• Korlátozott frekvenciaátvitel: A szénmikrofon nem volt képes a teljes hallható frekvenciatartományt (20 Hz – 20 kHz) átvinni. Különösen a magas frekvenciákat csillapította, ami „tompa” hangzást eredményezett. Bár a beszédérthetőséghez elegendő volt, zenei felvételekhez vagy magas minőségű kommunikációhoz alkalmatlan volt.
• Mikrofónia (mechanikai rezgésekre való érzékenység): A szénmikrofon rendkívül érzékeny volt a mechanikai rezgésekre. Egy enyhe koppintás a mikrofonházra vagy a telefonkészülékre azonnal hallható zajt okozott a kimeneti jelben. Ez a jelenség a „mikrofónia”, ami a szénpor laza szerkezetéből adódott.
• „Szénzaj”: Ahogy már említettük, a szénpor sajátos termikus és mechanikai tulajdonságai miatt folyamatos, zajos alapzajt generált, még csendes környezetben is. Ez a zaj korlátozta a jel/zaj viszonyt és rontotta a beszédérthetőséget, különösen halk beszédfolyamok esetén.
• Élettartam (szénpor összetapadása): Hosszabb használat, illetve rázkódás vagy nedvesség hatására a szénpor szemcséi hajlamosak voltak összetapadni, vagy egyenetlenül eloszlani a kapszulában. Ez csökkentette a mikrofon érzékenységét, növelte a zajt, vagy teljesen működésképtelenné tette az eszközt. Gyakori volt, hogy a telefonkagylót meg kellett ütögetni a működés helyreállításához.
• Energiafogyasztás (DC táplálás): Bár az egyenáramú táplálás egyszerűséget jelentett, azt is jelentette, hogy a mikrofon folyamatosan fogyasztott energiát, még akkor is, ha nem volt használatban (bár a telefonközpontok általában csak a hívás idejére adtak áramot). Ez eltér a passzív mikrofonoktól, amelyek nem igényelnek külső táplálást.
• Polarizáció: Idővel a szénpor szemcséi polarizálódhattak vagy egyenetlenül helyezkedhettek el az elektródák között, ami a mikrofon teljesítményének romlásához vezetett.

Összességében a szénmikrofon egy kompromisszumos megoldás volt. Kiválóan alkalmas volt a kezdeti telekommunikációs igények kielégítésére, ahol a megbízhatóság, az alacsony költség és az egyszerűség felülírta a hangminőség iránti igényt. Azonban a technológia fejlődésével és a hangminőségi elvárások növekedésével elkerülhetetlenné vált a modernebb mikrofonok térnyerése.

A szénmikrofon fizikai alapjai mélyebben

Ahhoz, hogy teljes mértékben megértsük a szénmikrofon működését, érdemes mélyebben belemerülni az alapjául szolgáló fizikai jelenségekbe, különös tekintettel az elektromos ellenállás és a nyomás közötti kapcsolatra, valamint a zajforrásokra.

Az elektromos ellenállás és a nyomás kapcsolata

A szénmikrofon működésének középpontjában a nyomásra érzékeny ellenállás áll. A szénpor, vagy granulátum nem egy homogén vezető, hanem rengeteg apró, egymással érintkező szemcséből áll. Az elektromos áram ezeken az érintkezési pontokon keresztül áramlik.

Amikor a membrán nyomást gyakorol a szénporra, két fő jelenség játszódik le:

1. Érintkezési felület növekedése: A szemcsék közelebb kerülnek egymáshoz, és több ponton érintkeznek, illetve az egyes érintkezési pontok felülete is növekedhet. Minél nagyobb az érintkezési felület, annál könnyebben áramlik az áram, és annál kisebb az ellenállás.
2. Alagúthatás (Quantum Tunneling): Nagyon apró szemcsék és megfelelő anyagok esetén az elektronok képesek átjutni a szemcsék közötti vékony szigetelőrétegen (például levegő vagy szennyeződés), még akkor is, ha fizikailag nem érintkeznek közvetlenül. Ez a kvantummechanikai jelenség, az alagúthatás, szintén hozzájárul az ellenállás változásához a távolság függvényében. A nyomás csökkenti a szemcsék közötti távolságot, így növeli az alagúthatás valószínűségét és csökkenti az ellenállást.

Ez a mechanizmus biztosítja, hogy a membrán rezgései, amelyek a nyomás változásait jelentik a szénporban, egyenesen arányosan modulálják a szénpor ellenállását. Ez az ellenállás-moduláció alakítja át a hanghullámok energiáját elektromos jelekké.

Ohm törvénye a szénmikrofonban

A szénmikrofon egy áramkörbe van bekötve, amely magában foglal egy egyenáramú tápegységet (Ufesz) és egy terhelő ellenállást (Rterh), sorosan kapcsolva a szénmikrofonnal (Rszén). A szénmikrofon ellenállása (Rszén) változik a hangnyomás hatására.

Az áramkörben folyó áram erőssége az Ohm törvénye szerint: I = Ufesz / (Rszén + Rterh).

Amikor a hanghullámok hatására Rszén csökken, az áramerősség (I) növekszik. Amikor Rszén növekszik, az áramerősség (I) csökken. Így az áramerősség változásai leképezik a hanghullámok amplitúdóját és frekvenciáját. A terhelő ellenálláson eső feszültség (Uterh = I * Rterh) lesz az, ami a kimeneti hangjelet hordozza, és ez továbbítható a vevőoldalra.

A szénmolekulák viselkedése

A szén, különösen a grafit és az antracit, atomi szinten is különleges szerkezettel rendelkezik. A szénatomok réteges elrendezése (grafit) vagy amorf szerkezete (antracit) lehetővé teszi a viszonylag jó elektromos vezetőképességet. A szemcsék közötti felületen az elektronok mozgását befolyásolja a mechanikai nyomás.

A szénmolekulák nem maguk változtatják meg a vezetőképességüket, hanem a szemcsék közötti makroszkopikus érintkezési felületek változása a kulcs. Ez a makroszkopikus változás azonban mikroszkopikus szinten, az elektronok áramlásának útvonalainak és sűrűségének megváltoztatásával valósul meg.

Termikus zaj (Johnson-zaj) és a szénmikrofon zajszintje

A szénmikrofon egyik legjelentősebb hátránya a magas zajszint. Ennek több oka is van:

1. Johnson-zaj (Termikus zaj): Minden ellenállás termikus zajt generál a benne lévő töltéshordozók (elektronok) véletlenszerű mozgása miatt. Mivel a szénmikrofon alapvetően egy változó ellenállás, jelentős Johnson-zaj forrás. Ennek nagysága függ az ellenállás értékétől és a hőmérséklettől.
2. Kontaktus zaj (1/f zaj, Flicker zaj): Ez a zajforrás különösen domináns a szénmikrofonokban. Az érintkező felületek közötti áramáramlás természetes ingadozásából ered. A szénszemcsék közötti érintkezési pontok folyamatosan változnak, még akkor is, ha nincs külső hangnyomás. Ezek a mikroszkopikus változások véletlenszerű ellenállás-ingadozásokat okoznak, amelyek a kimeneti jelben zajként jelentkeznek. Ez a zaj a frekvencia csökkenésével nő, ezért „1/f zajnak” vagy „flicker zajnak” is nevezik. Ez adja a szénmikrofon jellegzetes sercegő, sistergő hangját.
3. Mikrofónia: A már említett mechanikai rezgésekre való érzékenység is zajforrás. Bármilyen külső mechanikai behatás (koppintás, rázkódás) közvetlenül befolyásolja a szénpor ellenállását, és zajként jelenik meg a kimeneti jelben.

Ezek a zajforrások együttesen rontják a szénmikrofon jel/zaj viszonyát, ami azt jelenti, hogy a hasznos hangjelhez képest aránytalanul magas a zajszint, különösen halkabb beszédfolyamok vagy csendesebb környezetben történő használat esetén.

A „mikrofónia” jelenségének magyarázata

A mikrofónia jelensége a szénmikrofonban a mechanikai rezgések és az elektromos ellenállás közötti közvetlen kapcsolat miatt alakul ki. A szénpor laza szerkezete rendkívül érzékeny a külső mechanikai behatásokra.

Ha a mikrofon házát megütik, vagy a telefonkészülék asztalra koppan, az ebből eredő rezgések közvetlenül átadódnak a szénpornak. Ez a rezgés, még ha nem is hanghullám által generált, ugyanúgy megváltoztatja a szénszemcsék közötti érintkezési pontokat és az ellenállást, mint a hangnyomás. Ennek eredményeként a mechanikai rezgések is elektromos jellé alakulnak, és zajként adódnak hozzá a hasznos hangjelhez. Ezért hallunk koppanó, zörgő hangokat, amikor egy régi telefont megütögetünk a működés helyreállítása érdekében.

A szénmikrofon fizikai működésének mélyebb megértése rávilágít arra, hogy miért volt forradalmi a maga idejében, és miért vált elavulttá a modernebb, alacsonyabb zajszintű és lineárisabb válaszú mikrofonok megjelenésével.

Alkalmazási területek a múltban és napjainkban

A szénmikrofon évtizedeken át a kommunikációs technológia gerincét alkotta, és bár mára nagyrészt felváltották modernebb eszközök, öröksége és néhány niche alkalmazása fennmaradt.

Telefonkészülékek: A legfontosabb alkalmazás

A szénmikrofon kétségkívül legfontosabb és legelterjedtebb alkalmazási területe a telefonkészülékek voltak. A 19. század végétől a 20. század közepéig szinte az összes telefon kézibeszélőjében szénmikrofon működött. Az egyszerűség, a robusztusság és a viszonylag nagy kimeneti jel ideálissá tette a tömeggyártásra és a kiterjedt telefonhálózatok kiépítésére.

A szénmikrofon tette lehetővé a Bell által feltalált telefon praktikus használatát, és hozzájárult ahhoz, hogy a telefon a mindennapok részévé váljon. A jellegzetes „telefonhang” – a korlátozott frekvenciaátvitel és a szénzaj miatt – évtizedekig a szénmikrofonhoz kötődött.

Katonai kommunikáció: Robusztusság és megbízhatóság

A katonai kommunikációban, különösen a két világháború és a hidegháború idején, a szénmikrofonok széles körben elterjedtek. A robusztusságuk és megbízhatóságuk felülírta a hangminőségi kompromisszumokat.

Terepi telefonokban, rádiós adó-vevőkben, harckocsik és repülőgépek belső kommunikációs rendszereiben használták őket. A zajos környezetben (pl. motorzaj) a szénmikrofonok viszonylag jól teljesítettek, és az egyszerű tápellátásuk is előny volt a bonyolultabb rendszerekkel szemben. A kettős kapszulás, zajszűrős változatok különösen népszerűek voltak ebben a szektorban.

Vasúti és ipari kommunikáció: Zajszűrés nélküli, de stabil megoldás

A vasúti forgalomirányításban, gyárakban és más ipari környezetekben, ahol a kommunikáció kritikus volt, de a környezet zajos, a szénmikrofon szintén elterjedt. A stabil működés és a mechanikai ellenálló képesség itt is kulcsfontosságú volt.

Intercom rendszerekben, diszpécserközpontokban és speciális ipari telefonkészülékekben alkalmazták őket. Bár a zajszűrés hiánya problémát jelenthetett, a szénmikrofon egyszerűsége és megbízhatósága sokáig verhetetlen volt ezeken a területeken.

Korai rádiós adó-vevők: CB rádiók

A korai rádiós amatőrök és a CB (Citizens Band) rádiók hőskorában is gyakran használtak szénmikrofonokat. A viszonylag nagy kimeneti jel és az egyszerű áramkörbe integrálhatóság vonzóvá tette őket ezekhez az eszközökhöz. Bár a hangminőség nem volt kiemelkedő, a beszédátvitelre elegendő volt, és a rádióamatőrök körében a „szénmikrofon hangja” egyfajta nosztalgikus jelleget is kapott.

Intercom rendszerek: Egyszerű és költséghatékony

Az egyszerűbb intercom rendszerekben, például irodaházakban, lakásokban vagy kisebb üzemekben, szintén évtizedekig használtak szénmikrofonokat. Költséghatékonyságuk és egyszerű telepítésük miatt ideálisak voltak a pont-pont vagy kisebb hálózatok közötti kommunikációra.

Modern niche alkalmazások

Bár a szénmikrofon a mainstream kommunikációból eltűnt, néhány niche alkalmazásban még mindig találkozhatunk vele, vagy az elvén alapuló megoldásokkal:

• Retro telefonok, replikák: Gyűjtők és a retro stílus kedvelői számára gyártanak replika telefonkészülékeket, amelyek autentikus élményt nyújtanak, beleértve a szénmikrofon jellegzetes hangját is.
• Bizonyos ipari szenzorok (nyomásérzékelés): A szénpor nyomásra érzékeny ellenállás-változását nem csak hangátvitelre lehet használni. Egyes ipari szenzorok, például nyomásmérők vagy erőmérők is alkalmazhatják hasonló elven működő szénkompozitokat. Bár ezek nem „mikrofonok” a szó klasszikus értelmében, az alapelv azonos.
• Oktatási célok: A szénmikrofon kiváló oktatási eszköz a hangátvitel alapelveinek és a transzducerek működésének bemutatására. Egyszerűsége miatt könnyen megérthető és demonstrálható.

A szénmikrofon története tehát a technológiai fejlődés klasszikus példája: egy úttörő találmány, amely forradalmasított egy iparágat, dominált évtizedekig, majd átadta a helyét a modernebb, hatékonyabb megoldásoknak, de öröksége máig él.

A szénmikrofon hatása a technológiai fejlődésre

A szénmikrofon nem csupán egy technikai eszköz volt, hanem egy olyan innováció, amely alapjaiban változtatta meg a kommunikációt és a társadalmat. Hatása a technológiai fejlődésre óriási és sokrétű.

Hangátvitel forradalmasítása

Bell eredeti telefonja hiába volt zseniális, a gyakorlatban korlátozottan volt használható a gyenge hangminőség és a kis hangerő miatt. A szénmikrofon megjelenése egy csapásra megoldotta ezeket a problémákat. Hatalmas lépést jelentett a hanghullámok hatékony és érthető elektromos jellé alakításában.

Ez a forradalom tette lehetővé, hogy az emberi hang ne csak rövid távolságokon, hanem kontinenseken át is eljusson, megnyitva az utat a távbeszélgetések és a globális kommunikáció előtt.

A telefon fejlődésének alapja

A szénmikrofon nélkül a telefon soha nem válhatott volna a 20. század egyik legfontosabb találmányává. Ez az eszköz biztosította a telefonkészülékek alapvető működőképességét, és tette lehetővé a telefonhálózatok kiépítését világszerte.

A szénmikrofon volt az az alkatrész, amely stabil és megbízható hangátvitelt biztosított a telefonközpontok és az előfizetők között. Az őt követő mikrofontechnológiák mind a szénmikrofon által kitaposott úton haladtak tovább.

A kommunikáció demokratizálása

Az alacsony gyártási költség és az egyszerűség révén a szénmikrofon hozzájárult a kommunikáció demokratizálásához. A telefon nem maradt a kiváltságosok eszköze, hanem elérhetővé vált szélesebb rétegek számára. Ez óriási hatással volt a gazdaságra, a társadalomra és a kultúrára.

Lehetővé tette a gyorsabb üzleti tranzakciókat, a távoli családtagokkal való kapcsolattartást, és alapjaiban változtatta meg az emberek közötti interakciókat.

Az akusztikai mérnöki tudományok fejlődésének ösztönzése

Bár a szénmikrofon hangminősége ma már elavultnak számít, a vele szerzett tapasztalatok és a felmerülő problémák (zaj, torzítás, frekvenciaátvitel) ösztönözték az akusztikai mérnöki tudományok fejlődését. A mérnökök és tudósok folyamatosan keresték a jobb megoldásokat, ami végül a kondenzátor, dinamikus és más modern mikrofonok kifejlesztéséhez vezetett.

A szénmikrofon tehát egyfajta alapköve volt az egész mikrofontechnológia fejlődésének. A hibái és korlátai szolgáltatták a motivációt a további innovációkhoz, amelyek a mai kristálytiszta hangfelvételeket és kommunikációt lehetővé teszik.

A szénmikrofon nem a tökéletes hangminőség, hanem a megbízható és széles körben hozzáférhető kommunikáció szimbóluma lett, amely megvetette a globális információs társadalom alapjait.

A modern elektronika és jelfeldolgozás előfutára

A szénmikrofon működési elve, az egyenáram modulálása, alapvető betekintést nyújtott az analóg jelfeldolgozás korai formáiba. A mérnökök megtanulták, hogyan kell egy fizikai jelenséget (hangnyomás) elektromos jellé alakítani, majd ezt a jelet továbbítani és értelmezni. Ez a tudás kulcsfontosságú volt a rádiózás, az erősítők és más elektronikus rendszerek fejlesztésében.

A szénmikrofonnal szerzett tapasztalatok nélkül a modern telekommunikációs és hangtechnikai iparágak nem fejlődhettek volna ki ilyen gyorsan és ilyen mértékben.

Gyakran ismételt kérdések a szénmikrofonról

A szénmikrofonnal kapcsolatban számos kérdés merül fel, különösen azok részéről, akik a modern technológiák világában nőttek fel. Itt gyűjtöttük össze a leggyakoribbakat.

Miért volt annyira elterjedt a szénmikrofon?

A szénmikrofon elterjedtségének kulcsa az egyszerűségében, robusztusságában és alacsony költségében rejlett. A 19. század végén és a 20. század elején a technológia még gyerekcipőben járt, és a komplexebb mikrofonok (például a kondenzátor mikrofonok) gyártása drága, üzemeltetése pedig bonyolult volt.

A szénmikrofon könnyen gyártható volt, ellenállt a fizikai behatásoknak, és nem igényelt különleges előerősítést, mivel önmagában is nagy kimeneti jelet produkált az egyenáram modulálásával. Ezek a tulajdonságok tették ideálissá a tömeges telefonhálózatok kiépítéséhez és a mindennapi használathoz.

Milyen a szénmikrofon hangminősége?

A modern szabványokhoz képest a szénmikrofon hangminősége gyenge. Jellemzője a magas zajszint (sercegés, sistergés, „szénzaj”), a torzítás és a korlátozott frekvenciaátvitel. Különösen a magas frekvenciákat csillapította, ami „tompa”, „mély” hangzást eredményezett. A beszéd érthetősége általában elfogadható volt, de zenei felvételekhez vagy magas minőségű kommunikációhoz alkalmatlan volt.

A telefonbeszélgetések jellegzetes hangzása, amit sokan a régi filmekből vagy archív felvételekről ismernek, nagyrészt a szénmikrofon akusztikai tulajdonságainak köszönhető.

Lehet-e még kapni szénmikrofont?

Új, modern szénmikrofonokat már csak nagyon ritkán, speciális célokra (pl. replika telefonokhoz vagy ipari szenzorokhoz) gyártanak. Azonban antik telefonkészülékekben vagy régi rádiós berendezésekben még mindig megtalálhatóak. Gyűjtők és restaurátorok számára elérhetőek lehetnek használt alkatrészek vagy komplett készülékek az online piactereken vagy bolhapiacokon.

Önálló mikrofonként való széles körű forgalmazása megszűnt, mivel a modernebb technológiák minden szempontból felülmúlták.

Hogyan lehet tesztelni egy régi szénmikrofont?

Egy régi szénmikrofon teszteléséhez egy egyszerű áramkörre van szükség. A mikrofont egy egyenáramú tápegységgel (pl. 1,5V-9V elem) és egy soros ellenállással (pl. 100-1000 Ohm) kell sorba kapcsolni. Az ellenálláson eső feszültséget vagy a mikrofonon átfolyó áramot kell mérni egy multiméterrel.

Ha beleszólunk a mikrofonba, a multiméternek ki kell mutatnia a feszültség vagy áramerősség ingadozását. Egy egyszerűbb módszer, ha a soros ellenállás helyére egy kis hangszórót kapcsolunk (természetesen megfelelő áramkorlátozó ellenállással, hogy ne égessük ki). Ekkor hallani lehet a saját hangunkat, bár valószínűleg torzítva és zajosan.

Mi volt a „szénzaj” és hogyan keletkezett?

A „szénzaj” a szénmikrofonok jellegzetes, folyamatos sercegő, sistergő alapzaja volt. Főleg a kontaktus zaj (vagy 1/f zaj, flicker zaj) okozta, amely a szénszemcsék közötti érintkezési pontok mikroszkopikus, véletlenszerű ingadozásából eredt. Még csendes környezetben is, a szemcsék közötti apró mechanikai mozgások és az ebből adódó ellenállás-változások zajként jelentek meg az elektromos jelben.

Ezt a zajt súlyosbította a Johnson-zaj (termikus zaj) is, amely minden ellenállásban keletkezik a hőmérséklet miatt. Ezek az okok együttesen vezettek a szénmikrofonok magas alapzajszintjéhez.

Jövőbeli kilátások és örökség

A szénmikrofon, bár a modern kommunikációban már nem játszik aktív szerepet, öröksége máig él. A technológiai múzeumokban, gyűjteményekben és oktatási intézményekben továbbra is fontos helyet foglal el, mint a technikatörténet egyik alapköve.

Mint múzeumi darab és oktatási eszköz, a szénmikrofon segít megérteni a hangátvitel alapelveit, a transzducerek működését és azt, hogy milyen utat járt be a technológia az egyszerű kezdetektől a mai komplex rendszerekig. Egyszerűsége miatt kiválóan alkalmas a fizika és az elektronika alapjainak bemutatására.

A szénmikrofon a technológiai fejlődés mérföldköve volt, amely megmutatta, hogy egy egyszerű fizikai jelenség (az ellenállás változása nyomás hatására) milyen óriási hatással lehet a világra. Ez az eszköz nyitotta meg az utat a telefon, majd a rádiózás és a modern kommunikáció előtt, alapjaiban formálva a társadalmat.

A modern mikrofonok alapjainak megteremtése is a szénmikrofon érdeme. A vele szerzett tapasztalatok, a felmerült problémák és a fejlesztési igények mind hozzájárultak ahhoz, hogy a mérnökök jobb, tisztább hangú és megbízhatóbb mikrofonokat fejlesszenek ki. A szénmikrofon tehát nem csupán egy elavult technológia, hanem egy olyan innováció, amely nélkül a mai digitális kommunikációs világ elképzelhetetlen lenne. Emlékeztet bennünket arra, hogy a technológiai fejlődés gyakran apró, de forradalmi lépésekkel indul, amelyek hosszú távon gyökeresen átalakítják az emberiség életét.
