Szelep: működése, főbb típusai és alkalmazási területei

Gondolt már arra, hogy mennyi mindenen múlik egy egyszerű csap megnyitása, egy kazán biztonságos működése, vagy éppen egy vegyi üzem zavartalan termelése? A válasz gyakran egy láthatatlan hősben rejlik: a szelepben. Ezek az apró, ám annál fontosabb eszközök irányítják, szabályozzák és biztosítják a folyadékok és gázok áramlását, nélkülük elképzelhetetlen lenne modern világunk működése.

A szelep fogalma és alapvető szerepe

A szelep egy olyan műszaki eszköz, amely egy csővezetéken vagy tartályon keresztül áramló közeg (folyadék, gáz, gőz, iszap, por) áramlását képes nyitni, zárni, szabályozni, terelni vagy megakadályozni. Bár a funkciójuk egyszerűnek tűnhet, a szelepek sokfélesége és komplexitása lenyűgöző. Alapvető feladatuk, hogy ellenőrzés alatt tartsák a rendszerekben lévő nyomást, hőmérsékletet és áramlási sebességet, ezzel biztosítva a hatékony és biztonságos működést.

Képzeljünk el egy világot szelepek nélkül: a vízvezetékekből folyamatosan ömlene a víz, a gázvezetékek ellenőrizhetetlenül engednék a gázt, és az ipari folyamatok teljesen kaotikussá válnának. A szelepek tehát nem csupán alkatrészek, hanem a modern infrastruktúra és ipar elengedhetetlen pillérei.

A szelep működésének alapelve

Minden szelep alapvető működési elve a közeg áramlásának befolyásolása valamilyen mozgó elem segítségével. Ez a mozgó elem, amelyet gyakran záróelemnek neveznek, képes teljesen elzárni az áramlást, részlegesen szűkíteni a keresztmetszetet a szabályozáshoz, vagy éppen egy irányba terelni azt. A szelepek működtethetők manuálisan, de egyre gyakrabban találkozunk automatizált, motoros, pneumatikus vagy hidraulikus működtetésű változatokkal is, amelyek precíz és távoli vezérlést tesznek lehetővé.

A szelep szerkezete általában egy házból, egy záróelemből (pl. golyó, tárcsa, tolólap), egy tengelyből (orsó), amely a záróelemet mozgatja, és egy tömítésből áll, amely megakadályozza a közeg szivárgását a rendszerből. Ezek az alkatrészek, a felhasznált anyagok és a konstrukció határozzák meg a szelep specifikus tulajdonságait és alkalmazhatóságát.

A szelep főbb alkatrészei

Bár a szelepek rendkívül sokfélék lehetnek, számos alapvető alkatrészük közös. Ezek megértése alapvető fontosságú a szelepek működésének és karbantartásának megértéséhez.

• Szelepház (Body): Ez a szelep fő része, amely a csővezetékhez csatlakozik, és tartalmazza az összes többi alkatrészt. Anyaga a közegtől, nyomástól és hőmérséklettől függően lehet öntöttvas, acél, rozsdamentes acél, bronz, műanyag stb.
• Szelepfedél (Bonnet): A szelepház felső része, amely hozzáférést biztosít a szelep belső alkatrészeihez, és amelyen keresztül az orsó mozog. Gyakran csavarokkal vagy karimával rögzítik a házhoz.
• Záróelem (Disc/Plug/Ball/Gate): Ez az az alkatrész, amely közvetlenül befolyásolja a közeg áramlását. Formája és mozgása alapján különböztetjük meg a különböző szeleptípusokat (pl. golyó, tolólap, tárcsa, dugó).
• Orsó/Tengely (Stem): Összeköti a működtető mechanizmust (kézi kerék, aktuátor) a záróelemmel, és továbbítja a mozgást. Lehet emelkedő vagy nem emelkedő kivitelű.
• Szelepülés (Seat): Az a felület a szelepházban, amelyhez a záróelem illeszkedik, és tömít, amikor a szelep zárva van. Anyaga és kialakítása kritikus a tömítettség szempontjából.
• Tömítés (Packing/Gasket): Megakadályozza a közeg szivárgását az orsó mentén, illetve a szelepfedél és a szelepház között.
• Működtető (Actuator): Az az eszköz, amely mozgatja az orsót és ezáltal a záróelemet. Lehet kézi (kézikerék, kar), vagy automatizált (elektromos, pneumatikus, hidraulikus).

A szelepek sokfélesége ellenére az alapvető alkatrészek és működési elvek közösek, ami lehetővé teszi a mérnökök számára, hogy az adott alkalmazáshoz legmegfelelőbb megoldást válasszák.

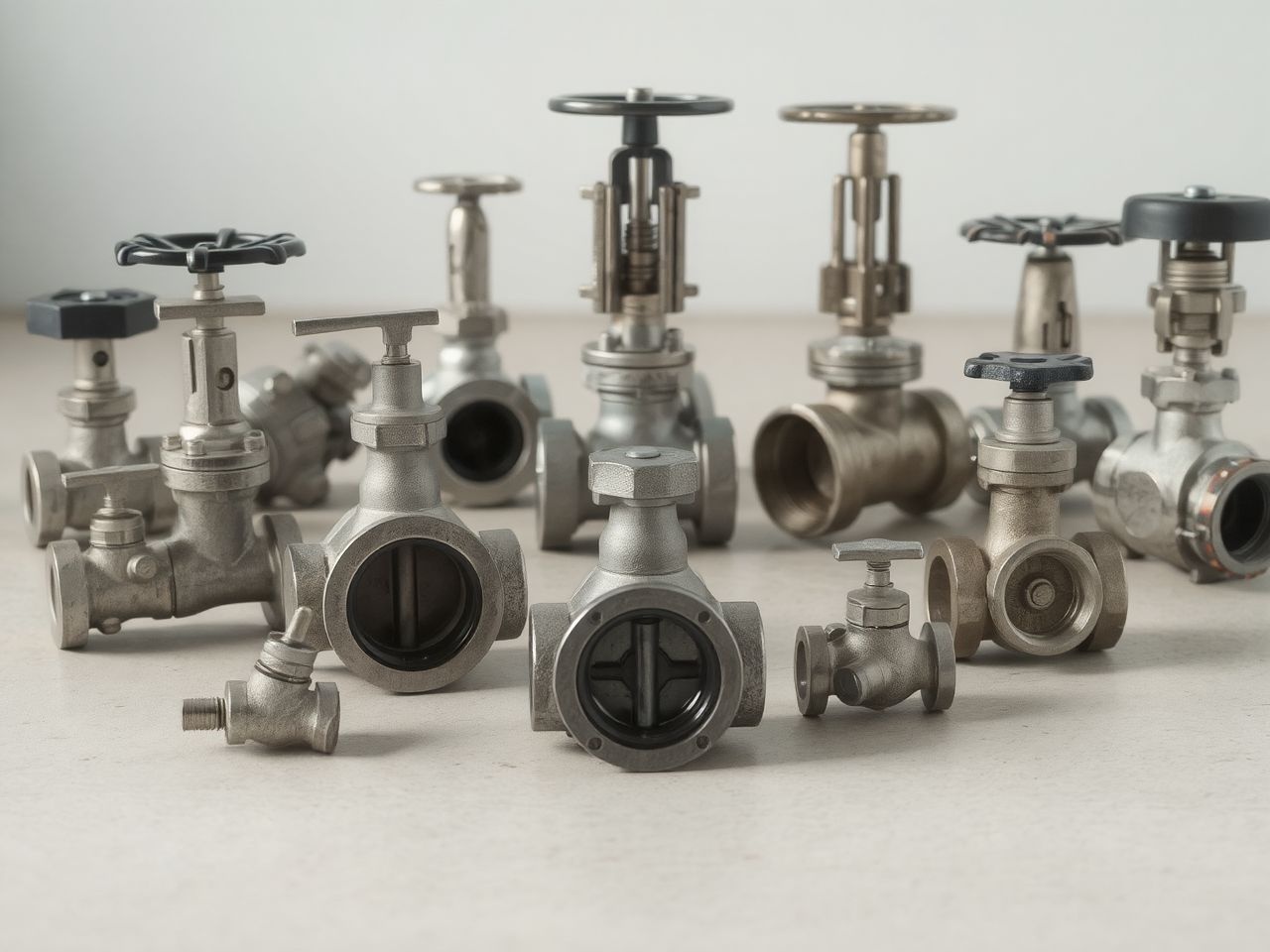

A szelepek funkció szerinti osztályozása

A szelepeket számos szempont szerint csoportosíthatjuk, de az egyik legfontosabb a funkciójuk, azaz, hogy milyen célra tervezték őket az áramlási rendszerben. Ez a kategória segít megérteni, melyik szelepet mikor érdemes alkalmazni.

1. Záró/nyitó szelepek (On/Off Valves)

Ezek a szelepek arra szolgálnak, hogy teljesen elzárják vagy teljesen kinyissák a közeg áramlását. Általában nem alkalmasak a szabályozásra, mivel a részlegesen nyitott állapotban jelentős nyomásesést és eróziót okozhatnak. Ide tartoznak például a tolózárak és a golyóscsapok.

A záró/nyitó szelepek gyorsan és megbízhatóan képesek megszakítani vagy újraindítani az áramlást, ami kritikus lehet vészhelyzetekben vagy karbantartási munkák során. Fontos, hogy teljesen nyitott állapotban minimális ellenállást biztosítsanak az áramlásnak, elkerülve ezzel a felesleges energiaveszteséget.

2. Fojtó/szabályozó szelepek (Throttling/Regulating Valves)

A szabályozó szelepek célja a közeg áramlási sebességének, nyomásának vagy hőmérsékletének finom beállítása. Ezeket a szelepeket úgy tervezték, hogy képesek legyenek részlegesen nyitott pozícióban is működni anélkül, hogy károsodnának. A glóbuszszelepek és a tűszelepek tipikus példái ennek a kategóriának.

A szabályozás precizitása gyakran függ a szelep belső kialakításától és a záróelem mozgásától. A modern szabályozó szelepek gyakran integrált aktuátorokkal és érzékelőkkel rendelkeznek, amelyek lehetővé teszik a pontos, automatizált vezérlést a folyamatparaméterek alapján.

3. Visszacsapó szelepek (Check/Non-return Valves)

A visszacsapó szelep egyirányú áramlást tesz lehetővé, automatikusan elzárva az áramlást a fordított irányba. Nincs szükség külső működtetésre, működésük kizárólag a közeg nyomáskülönbségén alapul. Ezzel megakadályozzák a közeg visszaáramlását, ami károsíthatja a szivattyúkat, kompresszorokat vagy más berendezéseket.

Ezek a szelepek kritikus fontosságúak számos rendszerben, például szivattyús rendszerekben, ahol megakadályozzák a folyadék visszafolyását a szivattyú leállása után, vagy gázvezetékekben, ahol megakadályozzák a gáz visszaáramlását egy alacsonyabb nyomású területre. Különböző típusai léteznek, mint például a lengő, emelő vagy tárcsás visszacsapó szelepek.

4. Terelő/keverő szelepek (Diverting/Mixing Valves)

Ezek a szelepek lehetővé teszik a közeg áramlásának irányítását vagy összekeverését. A terelő szelepek egy bemeneti áramot két vagy több kimenetre oszthatnak, míg a keverő szelepek több bemeneti áramot egyesítenek egyetlen kimeneten. Jellemzően többutas szelepekről van szó, például három- vagy négyutas kivitelben.

Gyakran használják fűtési és hűtési rendszerekben a hőmérséklet szabályozására, vagy ipari folyamatokban, ahol különböző közegeket kell precízen keverni. A golyóscsapok és a kúpos szelepek is készülhetnek többutas kivitelben.

5. Biztonsági/nyomáscsökkentő szelepek (Safety/Relief Valves)

Ezek a szelepek a rendszerek túlnyomás elleni védelmére szolgálnak. Ha a rendszer nyomása meghaladja a beállított értéket, a szelep automatikusan kinyit, elengedi a felesleges nyomást, majd a nyomás normalizálódása után visszazár. A biztonsági szelepek általában gázokhoz és gőzökhöz, a nyomáshatároló szelepek pedig folyadékokhoz használatosak.

Ez a típusú szelep létfontosságú az emberi biztonság és a berendezések épségének megőrzése szempontjából. Kazánokban, nyomástartó edényekben és kompresszoros rendszerekben alkalmazzák őket, hogy megelőzzék a robbanásokat és a rendszer károsodását.

A szelepek típusai felépítésük szerint

A szelepek felépítésük és működési mechanizmusuk alapján tovább osztályozhatók. Ez a szempont adja a szelepek leggyakoribb megnevezéseit.

Golyóscsapok (Ball Valves)

A golyóscsap az egyik legelterjedtebb szeleptípus, záróeleme egy perforált, elforgatható golyó. A golyó elfordításával lehet a furatot egy vonalba hozni a csővezetékkel (nyitott állapot), vagy keresztbe fordítani (zárt állapot). A golyóscsapok gyorsan nyithatók és zárhatók (általában 90 fokos elfordítással), és kiváló tömítést biztosítanak zárt állapotban.

Előnyeik közé tartozik a kompakt méret, az alacsony nyomásesés teljesen nyitott állapotban, és a viszonylag egyszerű karbantartás. Hátrányuk lehet, hogy nem ideálisak szabályozásra, mivel a részlegesen nyitott golyó eróziót okozhat. Széles körben használják vízellátásban, gázvezetékekben, fűtési rendszerekben és számos ipari alkalmazásban. Készülhetnek kétutas, háromutas vagy akár négyutas kivitelben is.

Tolózárak (Gate Valves)

A tolózár egy lineáris mozgású szelep, amelynek záróeleme egy tolólap vagy ék. A tolólap merőlegesen mozog az áramlási irányra, teljesen felemelkedve nyitja, teljesen leereszkedve zárja az áramlást. A tolózárak ideálisak záró/nyitó feladatokra, és teljesen nyitott állapotban minimális áramlási ellenállást biztosítanak.

Hosszú nyitási/zárási idejük miatt nem alkalmasak gyors működésre vagy szabályozásra. Előnyük a robusztusság, a megbízhatóság és a nagy áramlási kapacitás. Gyakran alkalmazzák víz-, gáz- és olajvezetékekben, ahol a rendszer ritka elzárására van szükség, és a nyomásesés minimalizálása kulcsfontosságú.

Glóbuszszelepek (Globe Valves)

A glóbuszszelep egy lineáris mozgású szelep, amelyet elsősorban szabályozásra terveztek. Záróeleme egy dugó vagy tárcsa, amely a szeleptestben lévő gyűrű alakú ülékre illeszkedik. Az áramlási út a szelep belsejében irányt változtat, ami nagyobb áramlási ellenállást és nyomásesést eredményez, de ez teszi lehetővé a precíz szabályozást.

Kiválóan alkalmasak gőz, víz, levegő, olaj és gáz áramlásának szabályozására, mivel a záróelem fokozatosan képes megváltoztatni az áramlási keresztmetszetet. Hátrányuk a nagyobb nyomásesés és a bonyolultabb szerkezet. Gyakori alkalmazási területeik a gőzrendszerek, hűtővíz-rendszerek és a kémiai folyamatok szabályozása.

Pillangószelepek (Butterfly Valves)

A pillangószelep egy forgó mozgású szelep, amelynek záróeleme egy tárcsa. Ez a tárcsa egy tengelyre van rögzítve, és a szelep házában forog. Teljesen nyitott állapotban a tárcsa párhuzamos az áramlással, minimális ellenállást biztosítva. Zárt állapotban a tárcsa merőlegesen áll az áramlásra, elzárva azt. A 90 fokos elfordítás elegendő a teljes nyitáshoz vagy záráshoz.

Előnyei közé tartozik a könnyű súly, a kompakt méret, a gyors működés és a viszonylag alacsony költség. Alkalmazhatók záró és szabályozó feladatokra is, bár a szabályozás pontossága bizonyos tartományokban korlátozott lehet. Széles körben használják vízellátásban, szennyvízkezelésben, fűtés-hűtés rendszerekben, valamint alacsony nyomású ipari alkalmazásokban.

Membránszelepek (Diaphragm Valves)

A membránszelep egy lineáris mozgású szelep, ahol egy rugalmas membrán szolgál záróelemként. A membránt egy orsó mozgatja, amely rányomja azt a szelepházban lévő ülékre, elzárva az áramlást. A membrán teljesen elválasztja a közeg áramlását a szelep működtető mechanizmusától.

Ez a kialakítás ideálissá teszi a membránszelepeket korrozív, abrazív vagy viszkózus közegekhez, valamint olyan alkalmazásokhoz, ahol a közeg tisztasága kritikus (pl. gyógyszeripar, élelmiszeripar, biotechnológia). Nincs tömszelence, így nincs szivárgási pont. Hátrányuk, hogy a membrán anyaga korlátozza a nyomás- és hőmérséklettartományt. Kiválóan alkalmasak szabályozásra és zárásra is.

Kúpos szelepek (Plug Valves)

A kúpos szelep (vagy dugós szelep) záróeleme egy kúpos vagy hengeres dugó, amelynek közepén egy furat található. A dugó 90 fokos elfordításával lehet nyitni vagy zárni a szelepet. Hasonlóan a golyóscsaphoz, gyorsan működtethető és jó tömítést biztosít.

Ezek a szelepek különösen alkalmasak olyan közegekhez, amelyek szuszpendált szilárd anyagokat tartalmaznak, vagy ahol a gyors elzárás kulcsfontosságú. Gyakran használják gázvezetékekben, valamint vegyipari és petrolkémiai alkalmazásokban. A kenhető kúpos szelepek speciális zsírozóanyaggal biztosítják a súrlódáscsökkentést és a tömítést.

Tűszelepek (Needle Valves)

A tűszelep egy finom szabályozásra tervezett glóbuszszelep-változat. Záróeleme egy vékony, kúpos tű, amely egy hasonlóan kúpos ülékbe illeszkedik. A tű finom mozgatásával rendkívül pontosan lehet szabályozni az áramlási keresztmetszetet, így kis áramlási sebességeknél is precíz szabályozás érhető el.

Ideálisak olyan alkalmazásokhoz, ahol a folyadék vagy gáz áramlását rendkívül pontosan kell adagolni vagy szabályozni, például laboratóriumi berendezésekben, gázkromatográfiás rendszerekben, vagy műszerek kalibrálásánál. Magas nyomású rendszerekben is alkalmazhatók a precíz szabályozás miatt.

Szorítószelepek (Pinch Valves)

A szorítószelep egy egyszerű, de hatékony szeleptípus, amelynek záróeleme egy rugalmas gumitömlő, amelyet kívülről mechanikusan szorítanak össze. A tömlő összenyomásával az áramlási keresztmetszet csökken, majd teljesen elzáródik.

Kiemelkedően alkalmasak abrazív, korrozív, viszkózus vagy szilárd anyagokat tartalmazó közegekhez, mivel a közeg nem érintkezik semmilyen mechanikus alkatrésszel. Nincs tömszelence, így nincs szivárgás. Gyakran használják bányászatban, cementgyártásban, élelmiszeriparban és szennyvízkezelésben. Hátrányuk a korlátozott nyomás- és hőmérséklettartomány.

Visszacsapó szelepek (Check Valves)

Mint korábban említettük, a visszacsapó szelepek automatikusan megakadályozzák a fordított áramlást. Több különböző kivitelben léteznek:

• Lengő visszacsapó szelep (Swing Check Valve): Egy csuklósan rögzített tárcsa nyit és zár a közeg áramlásának irányától függően. Nagyobb átmérőjű csővezetékekben és alacsony nyomásesésű rendszerekben alkalmazzák.
• Emelő visszacsapó szelep (Lift Check Valve): Egy dugattyú vagy golyó emelkedik fel a közeg nyomására, és süllyed vissza az ülékre, ha az áramlás megáll vagy megfordul. Alkalmasabb gőzre, gázra és kis átmérőjű csővezetékekre.
• Tárcsás visszacsapó szelep (Tilting Disc Check Valve): Kombinálja a lengő és emelő típusok előnyeit, gyakran nagyobb átmérőjű rendszerekben, ahol a gyors zárás és az alacsony nyomásesés fontos.
• Duplatárcsás visszacsapó szelep (Dual Plate Check Valve): Két féltárcsából áll, amelyek egy központi rugó segítségével zárnak. Kompakt méretű, könnyű, és alkalmas lüktető áramlásokhoz.

A visszacsapó szelepek kiválasztásakor figyelembe kell venni a közeg tulajdonságait, az áramlási sebességet és a megengedett nyomásesést.

Nyomáscsökkentő és biztonsági szelepek (Pressure Reducing and Safety Valves)

Bár mindkettő a nyomás szabályozására szolgál, funkciójuk eltérő:

• Nyomáscsökkentő szelep (Pressure Reducing Valve – PRV): Célja, hogy a bemeneti oldalon lévő magasabb nyomást egy stabilan alacsonyabb kimeneti nyomásra csökkentse. Folyamatosan működik, és a kimeneti nyomást egy előre beállított értéken tartja, függetlenül a bemeneti nyomás ingadozásaitól.
• Biztonsági szelep (Safety Valve – SV) és Nyomáshatároló szelep (Relief Valve – RV): Ezek a szelepek a rendszer védelmére szolgálnak túlnyomás esetén. A biztonsági szelep hirtelen, teljes nyitással reagál, amikor a nyomás eléri a beállított értéket (gyakran gázoknál és gőzöknél). A nyomáshatároló szelep fokozatosan nyit, arányosan a nyomás növekedésével (gyakran folyadékoknál). Céljuk a rendszer károsodásának megelőzése és a biztonság garantálása.

A megfelelő szelep kiválasztása kulcsfontosságú a rendszer hatékonysága, biztonsága és élettartama szempontjából. A típusok közötti különbségek megértése elengedhetetlen a mérnökök és üzemeltetők számára.

Szelepgyártásban használt anyagok

A szelep anyagának kiválasztása az egyik legkritikusabb döntés a tervezés és kiválasztás során. Az anyagoknak ellenállónak kell lenniük a közeg korróziós hatásaival, a hőmérsékleti szélsőségekkel és a magas nyomással szemben. A rossz anyagválasztás súlyos meghibásodásokhoz, szivárgásokhoz és akár katasztrófákhoz is vezethet.

Fém alapú anyagok

• Öntöttvas (Cast Iron): Gazdaságos, jó szilárdságú és kopásálló. Gyakran használják víz-, szennyvíz- és gázvezetékekben, valamint alacsony nyomású gőzrendszerekben. Korlátozott korrózióállósága miatt nem alkalmas agresszív közegekhez.
• Gömbgrafitos öntöttvas (Ductile Iron): Az öntöttvas továbbfejlesztett változata, nagyobb szilárdsággal és jobb ütésállósággal. Szélesebb körben alkalmazható, mint a hagyományos öntöttvas.
• Szénacél (Carbon Steel): Kiváló mechanikai tulajdonságokkal rendelkezik magas nyomáson és hőmérsékleten. Olaj- és gáziparban, energiaiparban és vegyiparban gyakran használják. Korrózióállósága azonban korlátozott.
• Rozsdamentes acél (Stainless Steel): Kiváló korrózióállóságot biztosít számos agresszív közeggel szemben, és széles hőmérsékleti tartományban alkalmazható. A 304 és 316-os típusok a leggyakoribbak. Gyógyszeriparban, élelmiszeriparban, vegyiparban és tengeri alkalmazásokban elengedhetetlen.
• Bronz és sárgaréz (Bronze and Brass): Réz alapú ötvözetek, amelyek jó korrózióállóságot mutatnak vízzel szemben. Gyakran használják háztartási és kereskedelmi vízvezetékrendszerekben, fűtési rendszerekben, valamint alacsony nyomású gőz- és levegőrendszerekben.
• Speciális ötvözetek (Special Alloys): Nikkel alapú ötvözetek (pl. Monel, Inconel, Hastelloy) rendkívül agresszív közegekhez, magas hőmérséklethez és nyomáshoz készülnek. Ezeket a speciális igényű alkalmazásokban, például kloridos környezetben vagy kénsavval érintkezve használják.

Nemfémes anyagok

• Műanyagok (Plastics): PVC, CPVC, PP, PE, PTFE (Teflon) – kiváló korrózióállóságot biztosítanak számos vegyi anyaggal szemben. Kisebb nyomás- és hőmérséklettartományban alkalmazhatók, de könnyűek és gazdaságosak. Gyakran használják vízellátásban, vegyi adagoló rendszerekben és laboratóriumokban.
• Kerámia (Ceramics): Kivételes kopásállóságot és korrózióállóságot biztosítanak, különösen abrazív közegek esetén. Nagyon magas hőmérsékleten is stabilak. Hátrányuk a ridegség és a magas költség.
• Elasztomerek (Elastomers): Gumi alapú anyagok (pl. EPDM, NBR, Viton, FKM) a tömítésekhez és membránokhoz elengedhetetlenek. Rugalmasságuk és vegyi ellenállásuk kritikus a szelep tömítettsége szempontjából.

A megfelelő anyag kiválasztásakor figyelembe kell venni a közeg pH-értékét, hőmérsékletét, nyomását, viszkozitását, valamint a szelep működési gyakoriságát és a várható élettartamot. Egy rosszul megválasztott anyag nem csupán a szelep meghibásodását, hanem a teljes rendszer károsodását is okozhatja.

Szelepműködtetési módok

A szelepek működtetése, azaz a záróelem mozgatása számos módon történhet, a legegyszerűbb kézi beavatkozástól a teljesen automatizált rendszerekig. A választás a rendszer komplexitásától, a működési gyakoriságtól, a szükséges sebességtől és a biztonsági követelményektől függ.

Kézi működtetés (Manual Actuation)

A legegyszerűbb és leggyakoribb működtetési mód. A szelepet kézi kerék, kar vagy lánc segítségével nyitják vagy zárják. Előnye az alacsony költség, az egyszerűség és a megbízhatóság. Hátránya, hogy személyes beavatkozást igényel, ami nagy vagy távoli szelepek esetén problémás lehet, és nem alkalmas gyors vagy gyakori működtetésre.

Gyakran alkalmazzák olyan rendszerekben, ahol a szelepeket ritkán kell működtetni, vagy ahol a gyors reakcióidő nem kritikus. Például háztartási csapok, vagy ipari rendszerek elzáró szelepei, amelyeket karbantartáskor vagy vészhelyzetben használnak.

Automatizált működtetés (Automated Actuation)

Az automatizált működtetés lehetővé teszi a szelepek távoli vezérlését, a folyamatok automatizálását és a nagyobb pontosságot. Három fő típusa van:

1. Elektromos működtetés (Electric Actuation)

Az elektromos aktuátorok elektromos motorok segítségével mozgatják a szelep orsóját. Különösen alkalmasak precíz szabályozásra és hosszú távú működtetésre. Lehetővé teszik a távoli vezérlést, és könnyen integrálhatók vezérlőrendszerekbe (PLC, DCS).

Előnyük a nagy pontosság, az energiahatékonyság és a sokoldalúság. Hátrányuk a viszonylag lassú működési sebesség és az elektromos áramtól való függés. Széles körben használják fűtési, szellőző és légkondicionáló (HVAC) rendszerekben, energiaiparban, vízellátásban és vegyiparban.

2. Pneumatikus működtetés (Pneumatic Actuation)

A pneumatikus aktuátorok sűrített levegővel működnek. Gyors reagálásúak és robusztusak, így ideálisak olyan környezetekbe, ahol gyors működésre van szükség, vagy ahol robbanásveszélyes a légkör (mivel nincs szikraképződés). Két fő típusuk van: egyszeres működésű (rugóval visszatérő) és kettős működésű (mindkét irányban levegővel mozgatott).

Előnyük a gyorsaság, a megbízhatóság és a robbanásbiztosság. Hátrányuk a sűrítettlevegő-rendszer szükségessége és a pontosság korlátai bizonyos szabályozási feladatoknál. Gyakori alkalmazási területeik a vegyipar, petrolkémia, gyógyszeripar és élelmiszeripar.

3. Hidraulikus működtetés (Hydraulic Actuation)

A hidraulikus aktuátorok olajnyomással működnek, ami rendkívül nagy erőt és nyomatékot képes biztosítani. Ideálisak nagy méretű, nagy nyomású szelepek működtetésére, ahol jelentős erőkifejtésre van szükség. Pontosságuk magas, és képesek megtartani a pozíciójukat áramkimaradás esetén is.

Előnyük a nagy erő, a precíz pozícionálás és a robusztusság. Hátrányuk a hidraulikus rendszer komplexitása, a szivárgás veszélye és a magasabb költségek. Tipikus alkalmazásaik a nagy átmérőjű csővezetékek, erőművek és olajfúró platformok.

Önműködő szelepek (Self-acting Valves)

Bizonyos szelepek, mint például a visszacsapó szelepek és a biztonsági szelepek, külső energiaforrás vagy működtető nélkül, kizárólag a közeg tulajdonságai (nyomás, áramlás) alapján működnek. Ez a kialakítás rendkívül megbízhatóvá teszi őket, különösen vészhelyzetek esetén.

A visszacsapó szelepek a nyomáskülönbségre reagálva nyitnak vagy zárnak, míg a biztonsági szelepek a rendszer túlnyomására nyitnak, majd a nyomás normalizálódása után automatikusan zárnak. Ezek a szelepek alapvető fontosságúak a rendszerek passzív védelmében.

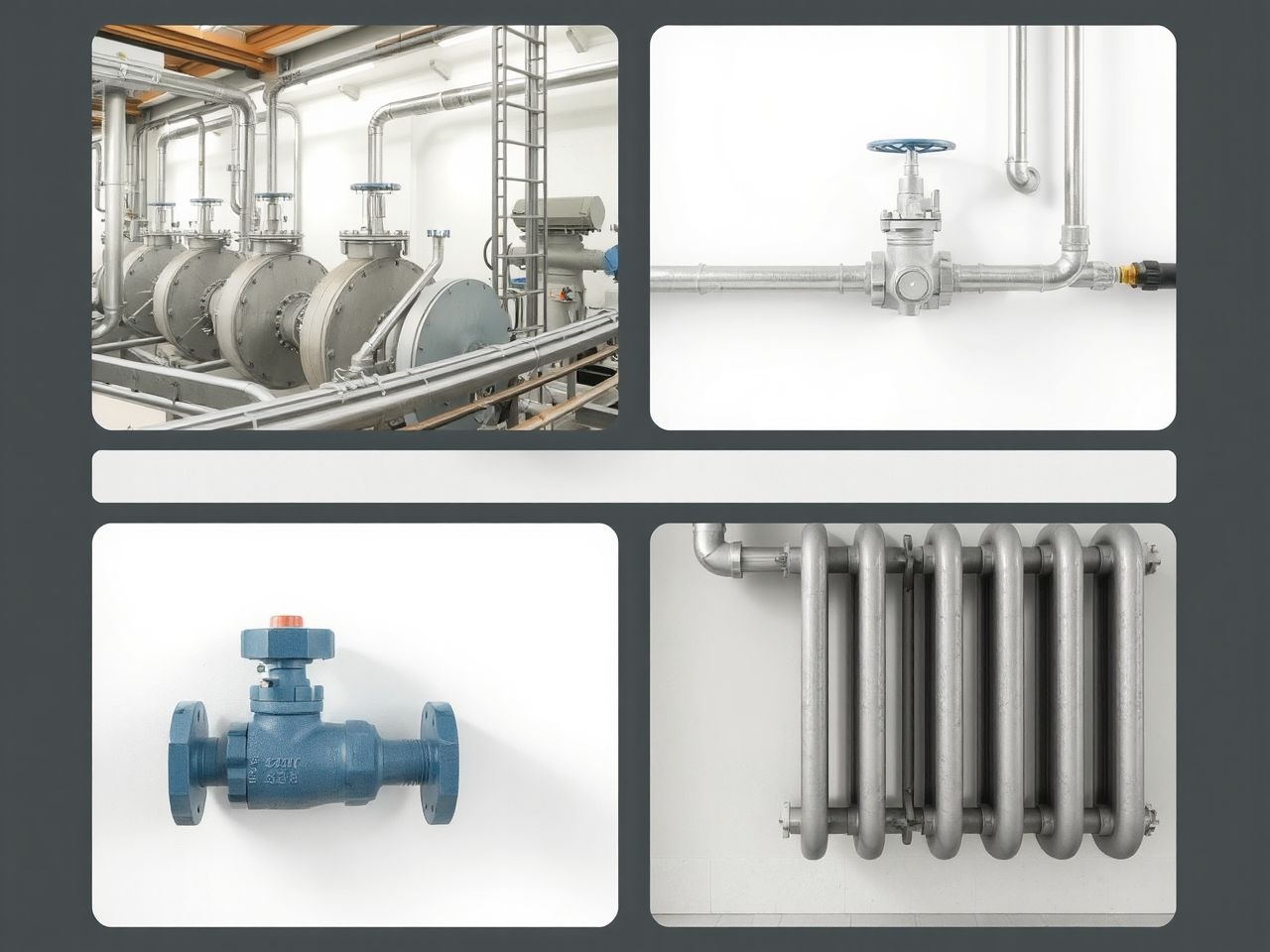

Alkalmazási területek

A szelepek omniprezentek a modern világban, szinte mindenhol megtalálhatók, ahol folyadékok vagy gázok áramlását kell szabályozni. Alkalmazási területeik rendkívül széles skálán mozognak.

Ipari folyamatok

Ez a legnagyobb és legkomplexebb alkalmazási terület, ahol a szelepek létfontosságú szerepet játszanak a termelésben és a biztonságban.

• Olaj- és gázipar: A kőolaj és földgáz kitermelésétől, szállításától (vezetékek, tartályhajók) a feldolgozásig (finomítók) szelepek ezreit használják. Golyóscsapok, tolózárak, glóbuszszelepek, visszacsapó és biztonsági szelepek biztosítják a nyomás- és áramlásszabályozást, valamint a vészleállításokat.
• Vegyipar: A korrozív és veszélyes vegyi anyagok kezelése során speciális anyagokból készült szelepekre van szükség (pl. rozsdamentes acél, speciális ötvözetek, műanyagok). Membránszelepek, glóbuszszelepek és golyóscsapok biztosítják a folyamatok biztonságos és precíz irányítását.
• Gyógyszeripar és Biotechnológia: Itt a sterilitás és a tisztaság a legfontosabb. Membránszelepeket, aseptikus szelepeket és speciális tisztítható kivitelű szelepeket használnak, amelyek megfelelnek a szigorú higiéniai szabványoknak.
• Élelmiszeripar és Italgyártás: Hasonlóan a gyógyszeriparhoz, a higiéniai követelmények itt is magasak. Rozsdamentes acél szelepeket, pillangószelepeket és membránszelepeket alkalmaznak, amelyek könnyen tisztíthatók és ellenállnak a tisztítószereknek.
• Energiaipar (Erőművek): Gőz-, víz- és gázáramlások szabályozására hatalmas, magas nyomású és hőmérsékletű szelepeket használnak. Tolózárak, glóbuszszelepek és biztonsági szelepek kritikus fontosságúak a turbinák, kazánok és hűtőrendszerek működéséhez.
• Vízkezelés és Szennyvízkezelés: A vízművekben és szennyvíztisztító telepeken óriási mennyiségű vizet és szennyvizet kell mozgatni és kezelni. Pillangószelepek, tolózárak és golyóscsapok dominálnak ebben a szektorban.

Épületgépészet

A mindennapi életünkben is elengedhetetlenek a szelepek az épületekben.

• Fűtési és hűtési rendszerek (HVAC): Termosztatikus szelepek, zónaszelepek, keverőszelepek szabályozzák a fűtő- és hűtővíz áramlását, biztosítva a komfortot és az energiahatékonyságot.
• Vízellátás és szennyvíz: Háztartási csapok, sarokszelepek, visszacsapó szelepek és elzáró szelepek biztosítják a tiszta ivóvíz eljutását és a szennyvíz elvezetését.
• Gázellátás: A gázkazánokhoz és gáztűzhelyekhez golyóscsapokat és biztonsági szelepeket használnak a gázellátás szabályozására és a szivárgások megelőzésére.

Autóipar

Az autókban is számos szelep található, amelyek kritikusak a motor és más rendszerek működéséhez.

• Motor: Szelepszár-tömítések, motorolaj-szelepek, EGR (kipufogógáz-visszavezető) szelepek, turbófeltöltő szelepek mind hozzájárulnak a motor hatékony és tiszta működéséhez.
• Fékrendszerek: ABS (blokkolásgátló rendszer) szelepek szabályozzák a fékolaj nyomását az egyes kerekeknél.
• Klímarendszerek: Hűtőközeg-szelepek szabályozzák a klímaberendezés működését.

Orvosi technológia

Az orvosi berendezésekben rendkívül precíz és megbízható szelepekre van szükség.

• Lélegeztetőgépek: Finom szabályozó szelepek biztosítják a pontos levegő- és oxigénáramlást.
• Dialízis gépek: Szelepek szabályozzák a vér és a dializáló folyadék áramlását.
• Gyógyszeradagoló rendszerek: Mikro-szelepek precízen adagolják a gyógyszereket.

Mezőgazdaság

Az öntözőrendszerekben, permetezőgépekben és állattartó telepeken is kulcsszerepet játszanak a szelepek.

• Öntözőrendszerek: Golyóscsapok, mágnesszelepek és szabályozó szelepek irányítják a víz elosztását.
• Permetezőgépek: Szelepek szabályozzák a permetlé áramlását és nyomását.

Ez a lista csak ízelítő a szelepek sokoldalú alkalmazási területeiből, jól mutatva, hogy milyen mélyen beépültek a mindennapi életünkbe és az ipari folyamatokba.

Szelepválasztás szempontjai

A megfelelő szelep kiválasztása nem egyszerű feladat, számos tényezőt kell figyelembe venni a rendszer optimális működése, biztonsága és költséghatékonysága érdekében.

1. Közeg típusa és tulajdonságai

Ez az első és legfontosabb szempont. Milyen közeg áramlik a rendszerben? Víz, gőz, gáz, olaj, sav, lúg, iszap, abrazív részecskéket tartalmazó folyadék?
Fontos paraméterek: korrozív hatása, viszkozitása, hőmérséklete, nyomása, szennyezettségi foka, gyúlékonysága vagy robbanásveszélyessége. Ezek határozzák meg a szelep anyagát és tömítését.

2. Működési funkció

Mire van szükség? Teljes elzárásra/nyitásra (on/off), áramlás szabályozására (fojtás), egyirányú áramlás biztosítására (visszacsapó), terelésre vagy keverésre? A funkció dönti el, hogy tolózárra, golyóscsapra, glóbuszszelepre, pillangószelepre vagy más típusra van-e szükség.

3. Nyomás és hőmérséklet

A szelepnek ellenállónak kell lennie a rendszerben uralkodó maximális üzemi nyomásnak és hőmérsékletnek. A szelepek anyaga és tömítése eltérő nyomás- és hőmérséklettartományokra van tervezve. Fontos a nyomásesés figyelembe vétele is, különösen szabályozó szelepek esetén.

4. Áramlási sebesség és kapacitás

Mekkora áramlási sebességet kell a szelepnek kezelnie? Milyen a Cv (áramlási együttható) érték, amely a szelep áteresztő képességét jellemzi? A túlságosan kicsi szelep felesleges nyomásesést és eróziót okozhat, míg a túl nagy szelep drága és pontatlan lehet a szabályozás szempontjából.

5. Működtetési mód és gyakoriság

Milyen gyakran kell a szelepet működtetni? Kézi, elektromos, pneumatikus vagy hidraulikus működtetés a megfelelő? Szükséges-e távoli vezérlés vagy automatizálás? A működtetési sebesség is fontos szempont lehet, különösen vészleállító szelepeknél.

6. Telepítési környezet és helyigény

Van-e elegendő hely a szelep telepítéséhez és karbantartásához? Szükséges-e speciális karima, menet vagy hegesztett csatlakozás? A környezeti tényezők, mint például a páratartalom, a por vagy a robbanásveszélyes légkör is befolyásolhatják a választást.

7. Költség és élettartam

A szelep beszerzési ára csak egy része a teljes költségnek. Fontos figyelembe venni a telepítési, üzemeltetési és karbantartási költségeket, valamint a várható élettartamot is. Egy olcsóbb szelep, amely gyakori karbantartást vagy cserét igényel, hosszú távon drágább lehet.

8. Szabványok és előírások

Bizonyos iparágakban (pl. gyógyszeripar, olaj- és gázipar, nukleáris ipar) szigorú szabványok és előírások vonatkoznak a szelepekre. Fontos ellenőrizni, hogy a kiválasztott szelep megfelel-e ezeknek a követelményeknek (pl. API, ISO, ASME, PED).

Ezen szempontok alapos mérlegelése elengedhetetlen a megfelelő szelep kiválasztásához, amely hosszú távon megbízhatóan és gazdaságosan működik a rendszerben.

Telepítés és karbantartás

A szelepek megfelelő telepítése és rendszeres karbantartása alapvető fontosságú a hosszú élettartam, a megbízható működés és a rendszer biztonsága szempontjából. A gondatlan telepítés vagy az elhanyagolt karbantartás gyakran vezet meghibásodásokhoz és drága leállásokhoz.

Megfelelő telepítés

A telepítés során be kell tartani a gyártó utasításait és az iparági szabványokat. Néhány kulcsfontosságú szempont:

• Tiszta környezet: Telepítés előtt győződjünk meg arról, hogy a szelep és a csővezeték tiszta, szennyeződésektől mentes. A szennyeződések károsíthatják a szelep belső részeit és tömítéseit.
• Megfelelő irány: Sok szelepnek (különösen a glóbuszszelepeknek és visszacsapó szelepeknek) van egy meghatározott áramlási iránya, amelyet a szelepházon jelölnek. Ennek figyelmen kívül hagyása a szelep hibás működéséhez vagy károsodásához vezethet.
• Támogatás: A nagyobb és nehezebb szelepeket megfelelően alá kell támasztani, hogy ne terheljék túl a csővezetéket.
• Helyes meghúzás: A csatlakozások (karimák, menetes csatlakozások) meghúzásakor be kell tartani a gyártó által előírt nyomatékértékeket. A túlzott meghúzás deformálhatja a szelepet, míg az alulhúzás szivárgáshoz vezethet.
• Hozzáférhetőség: A szelepeket úgy kell elhelyezni, hogy könnyen hozzáférhetők legyenek működtetéshez, ellenőrzéshez és karbantartáshoz.

Gyakori karbantartási feladatok

A rendszeres karbantartás meghosszabbítja a szelep élettartamát és megelőzi a váratlan meghibásodásokat.

• Szemrevételezés: Rendszeresen ellenőrizni kell a szelepet szivárgás, korrózió, mechanikai sérülések vagy rendellenes zajok szempontjából.
• Tömítések ellenőrzése és cseréje: A tömszelence tömítések és a ház tömítések idővel elhasználódhatnak. Ezek rendszeres ellenőrzése és szükség szerinti cseréje kulcsfontosságú a szivárgások megelőzésében.
• Kenés: Egyes szeleptípusok (pl. kenhető kúpos szelepek) rendszeres kenést igényelnek a súrlódás csökkentése és a sima működés biztosítása érdekében.
• Tisztítás: Abrazív vagy lerakódásra hajlamos közegek esetén a szelep belső részeinek rendszeres tisztítása szükséges lehet.
• Működtető ellenőrzése: Az automatizált aktuátorok (elektromos, pneumatikus, hidraulikus) esetében ellenőrizni kell az elektromos csatlakozásokat, a levegőellátást, az olajszintet és a kalibrációt.
• Funkcionális tesztelés: Időnként tesztelni kell a szelep teljes nyitását és zárását, valamint a szabályozó szelepek esetében a precíz szabályozási képességet.

Hibaelhárítás

A leggyakoribb szelephibák közé tartozik a szivárgás, a beragadás, a nem megfelelő zárás vagy nyitás, és a rendellenes zajok.

• Szivárgás: Lehet a tömszelence, a ház vagy a csatlakozások hibája. Gyakran a tömítések elhasználódása vagy a csavarok meglazulása okozza.
• Beragadás: A szelep nehezen vagy egyáltalán nem mozdul. Oka lehet korrózió, lerakódás, mechanikai sérülés vagy az aktuátor hibája.
• Nem zár/nyit megfelelően: A szelep záróeleme nem illeszkedik pontosan az ülékre (pl. szennyeződés, kopás), vagy az aktuátor nem mozgatja teljesen.
• Rendellenes zajok: Zajok, mint a zúgás, zörgés, kopogás, utalhatnak kavitációra, turbulenciára, laza alkatrészekre vagy a szelep helytelen méretezésére.

A rendszeres ellenőrzés és a megelőző karbantartás kulcsfontosságú a problémák korai felismeréséhez és a súlyosabb meghibásodások megelőzéséhez.

Innovációk és jövőbeli trendek a szelepek világában

A szelepek technológiája folyamatosan fejlődik, ahogy az ipari igények is változnak. Az innovációk célja a hatékonyság növelése, a biztonság javítása, a környezeti terhelés csökkentése és az üzemeltetési költségek optimalizálása.

Okos szelepek és IoT integráció

Az egyik legjelentősebb trend az okos szelepek megjelenése. Ezek a szelepek beépített érzékelőkkel, mikroprocesszorokkal és kommunikációs modulokkal rendelkeznek, amelyek lehetővé teszik számukra, hogy valós idejű adatokat gyűjtsenek a szelep állapotáról, a közeg áramlásáról, nyomásáról és hőmérsékletéről. Az IoT (Internet of Things) technológia révén ezek az adatok távolról is elérhetők és elemezhetők.

Ez a fejlesztés lehetővé teszi a prediktív karbantartást, azaz a szelep meghibásodásának előrejelzését, még mielőtt az bekövetkezne. Optimalizálható az energiafogyasztás, javul a folyamatok pontossága és csökken az emberi beavatkozás szükségessége. Az okos szelepek kulcsszerepet játszanak az Ipar 4.0 koncepciójában, ahol az eszközök egymással kommunikálnak és önállóan optimalizálják működésüket.

Új anyagok és gyártási technológiák

A kutatás-fejlesztés az anyagok területén is folyamatos. Új, könnyebb, erősebb, korrózióállóbb és hőállóbb ötvözetek, kompozitok és kerámia anyagok jelennek meg. Ezek az anyagok lehetővé teszik a szelepek működését extrém körülmények között, és meghosszabbítják élettartamukat.

Az additív gyártási technológiák (3D nyomtatás) forradalmasíthatják a szelepgyártást. Lehetővé teszik komplex geometriák létrehozását, amelyek hagyományos módszerekkel nem, vagy csak nehezen lennének gyárthatók. Ez optimalizálhatja az áramlási utakat, csökkentheti a súlyt és a gyártási időt, valamint testre szabott megoldásokat kínálhat.

Energiahatékonyság és környezetvédelem

Az energiahatékonyság egyre nagyobb hangsúlyt kap. Az új szeleptervek minimalizálják a nyomásesést és az áramlási ellenállást, csökkentve ezzel a szivattyúk és kompresszorok energiafogyasztását. A nulla szivárgású szelepek fejlesztése csökkenti a veszteségeket és a környezeti szennyezést, különösen veszélyes közegek esetén.

A szelepek karbonlábnyomának csökkentése érdekében a gyártók egyre inkább törekednek a fenntarthatóbb gyártási folyamatokra és az újrahasznosítható anyagok használatára.

Miniatürizálás és mikroszelepek

A technológia fejlődésével és a kisebb, kompaktabb rendszerek iránti igénnyel párhuzamosan fejlődnek a mikroszelepek is. Ezek a rendkívül kis méretű szelepek kritikusak az orvosi diagnosztikai eszközökben, laboratóriumi chipeken (lab-on-a-chip), és a precíziós adagoló rendszerekben.

A mikroszelepek lehetővé teszik a folyadékok és gázok rendkívül pontos és kis mennyiségű szabályozását, új lehetőségeket nyitva a kutatásban és a fejlesztésben.

A szelepek világa tehát messze nem statikus, hanem dinamikusan fejlődik, alkalmazkodva a modern ipar és társadalom egyre növekvő és változó igényeihez. A jövő szelepei még okosabbak, hatékonyabbak és megbízhatóbbak lesznek, tovább erősítve alapvető szerepüket a technológiai fejlődésben.
