Képzelje el a modern elektronikai eszközöket, a legkisebb telefontöltőtől a legnagyobb ipari berendezésekig: mi az a közös, alapvető elem, amely lehetővé teszi a hatékony és megbízható működésüket, miközben minimalizálja az energiaveszteséget és a méretet? A válasz a kapcsolóüzemű tápegység, vagy angolul Switching-mode power supply (SMPS), egy olyan technológia, amely forradalmasította az energiaátalakítást, és nélkülözhetetlen részévé vált mindennapi életünknek.
A kapcsolóüzemű tápegységek a 20. század második felében jelentek meg, válaszként a hagyományos, lineáris tápegységek korlátaira. Míg a lineáris tápegységek egyszerű felépítésük ellenére jelentős hőveszteséggel és nagy mérettel jártak, az SMPS-ek a félvezető-technológia fejlődésével egyre kisebbek, hatékonyabbak és költséghatékonyabbak lettek.
Ez a technológia teszi lehetővé, hogy laptopjaink adapterei elférjenek a tenyerünkben, mobiltelefonjaink gyorsan tölthetők legyenek, és az ipari rendszerek is stabil, szabályozott feszültséget kapjanak. A kapcsolóüzemű tápegység működési elve számos mérnöki kihívást rejt magában, de az eredmény egy olyan univerzális megoldás, amely számtalan alkalmazásban biztosítja az energiaellátást.
Mi az a kapcsolóüzemű tápegység? Alapvető definíció
A kapcsolóüzemű tápegység egy olyan elektronikus áramkör, amely a bemeneti elektromos energiát (általában váltóáramot vagy egyenáramot) egy kívánt kimeneti feszültségre és áramra alakítja át, jellemzően magas hatásfokkal. A kulcsfontosságú különbség a lineáris tápegységekhez képest, hogy az energiaátalakítás nem folyamatosan, hanem megszakításokkal, nagy frekvenciájú kapcsolásokkal történik.
Ez a kapcsolási technika teszi lehetővé, hogy a tápegység sokkal kevesebb energiát veszítsen hő formájában. Az energiaátalakítás során a bemeneti feszültséget először egy nagy frekvencián kapcsolgatott félvezető (például MOSFET) segítségével „darabolják”, majd ezt az impulzus-szélesség modulált (PWM) jelet egy induktivitáson és/vagy transzformátoron keresztül vezetik, mielőtt egy egyenirányító és szűrő áramkörrel visszaalakítanák sima egyenárammá.
A kapcsolóüzemű tápegység tehát nem folyamatosan disszipálja a felesleges energiát, hanem pulzáló jeleket generál, amelyeket aztán hatékonyan szűr és szabályoz. Ez a megközelítés gyökeresen eltér a lineáris tápegységektől, amelyek a felesleges feszültséget egyszerűen hővé alakítják, ami jelentős energiaveszteséggel jár.
Miért előnyösebb az SMPS a lineáris tápegységeknél?
A kapcsolóüzemű tápegységek számos jelentős előnnyel rendelkeznek a hagyományos lineáris társaikhoz képest, amelyek miatt gyakorlatilag kiszorították őket a legtöbb modern alkalmazásból. Ezek az előnyök az energiahatékonyságtól kezdve a fizikai méreten át a költségekig terjednek.
A legkézzelfoghatóbb előny a magas hatásfok. Míg egy lineáris tápegység hatásfoka ritkán haladja meg a 60-70%-ot, különösen nagy feszültségkülönbségek esetén, addig egy jól megtervezett SMPS könnyedén elérheti a 85-95%-os, sőt, bizonyos esetekben még ennél is magasabb hatásfokot. Ez kevesebb hőveszteséget és alacsonyabb energiafogyasztást jelent.
A kapcsolóüzemű tápegységek forradalmasították az energiaátalakítást, lehetővé téve a kisebb, könnyebb és sokkal hatékonyabb elektronikai eszközök gyártását.
A magasabb hatásfok közvetlenül kapcsolódik a kisebb mérethez és súlyhoz. Mivel kevesebb hő termelődik, kisebb hűtőbordákra van szükség, vagy egyáltalán nincs szükség rájuk. A nagyfrekvenciás kapcsolás továbbá lehetővé teszi, hogy kisebb induktivitásokat és transzformátorokat használjanak, amelyek fizikailag sokkal kisebbek és könnyebbek, mint a lineáris tápegységek 50/60 Hz-es hálózati transzformátorai.
A költséghatékonyság is kulcsfontosságú. Bár az SMPS áramkörök bonyolultabbak lehetnek, a kisebb és könnyebb alkatrészek, valamint a magasabb hatásfok miatti alacsonyabb üzemeltetési költségek hosszú távon megtérülnek. A félvezető-technológia fejlődése folyamatosan csökkenti a speciális alkatrészek árát is.
Végül, de nem utolsósorban, az SMPS-ek sokkal sokoldalúbbak. Képesek fel- vagy lefelé konvertálni a feszültséget (boost és buck konverterek), vagy akár polaritást is váltani. Ez a rugalmasság lehetővé teszi, hogy egyetlen alapvető technológiával széles körű alkalmazási igényeket elégítsenek ki.
A kapcsolóüzemű tápegység működési elve: a lépések
A kapcsolóüzemű tápegység működése alapvetően öt fő fázisra bontható, amelyek együttesen biztosítják a stabil és szabályozott kimeneti feszültséget. Ezek a fázisok a bemeneti áram egyenirányításától a kimeneti szűrésig terjednek, a középpontban a nagyfrekvenciás kapcsolással.
Először is, a bemeneti szűrés és egyenirányítás történik. Ha a bemenet váltóáramú (pl. hálózati feszültség), akkor azt egyenirányítani kell. Ezt követően egy bemeneti szűrő kondenzátor simítja az egyenirányított feszültséget, hogy egy viszonylag stabil egyenáramú feszültség álljon rendelkezésre a kapcsoló fokozat számára.
A második fázis a kapcsolás. Itt egy nagyfrekvenciás félvezető kapcsoló (általában egy MOSFET vagy IGBT tranzisztor) gyorsan ki- és bekapcsolja az egyenirányított bemeneti feszültséget. Ezt a kapcsolási frekvenciát általában 20 kHz és több MHz között választják meg, ami jóval magasabb, mint a hálózati frekvencia. Az impulzusok szélességének szabályozása (PWM) kulcsfontosságú a kimeneti feszültség szabályozásában.
Ezt követi az energiaátvitel és tárolás. A kapcsoló által generált pulzáló egyenáramú feszültséget egy induktivitáson vagy egy nagyfrekvenciás transzformátoron keresztül vezetik. Az induktivitás energiát tárol a mágneses térben, amikor a kapcsoló be van kapcsolva, és leadja azt, amikor kikapcsol. Transzformátor esetén az energiaátvitel galvánikus elválasztást is biztosít a bemenet és a kimenet között.
A negyedik lépés a kimeneti egyenirányítás és szűrés. A transzformátorból vagy induktivitásból érkező pulzáló feszültséget egy másik egyenirányító dióda vagy szinkron egyenirányító segítségével visszaalakítják egyenáramúvá. Ezt követi egy kimeneti szűrő kondenzátor és egy induktivitás, amelyek kisimítják a feszültséget, eltávolítva a nagyfrekvenciás zajt és a hullámosságot, így stabil egyenáramú kimenetet biztosítva.
Végül, de nem utolsósorban, a visszacsatolás és szabályozás. A kimeneti feszültséget folyamatosan figyelik, és egy visszacsatoló hurok segítségével összehasonlítják egy referencia feszültséggel. Az eltérés alapján a vezérlő áramkör (PWM vezérlő) módosítja a kapcsoló bekapcsolási idejét (azaz az impulzus-szélességet), hogy a kimeneti feszültség stabil maradjon a terhelés és a bemeneti feszültség változásai ellenére is.
A kapcsolóüzemű tápegység főbb alkatrészei
Egy tipikus kapcsolóüzemű tápegység számos speciális alkatrészből épül fel, amelyek mindegyike kulcsfontosságú szerepet játszik a megbízható és hatékony működésben. Ezek az alkatrészek gondos tervezést és kiválasztást igényelnek.
Az EMI szűrő (elektromágneses interferencia szűrő) az elsődleges alkatrész a bemeneten. Feladata, hogy megakadályozza a tápegység által generált nagyfrekvenciás zajok visszajutását a hálózatba, és megvédje a tápegységet a hálózati zavaroktól. Ez általában induktivitások és kondenzátorok kombinációjából áll.
A bemeneti egyenirányító híd a váltóáramú bemenetet pulzáló egyenárammá alakítja. Ezt követi a bemeneti pufferkondenzátor (más néven bulk kondenzátor), amely kisimítja az egyenirányított feszültséget és energiát tárol a kapcsoló számára.
A kapcsolóelem a tápegység szíve. Ez általában egy MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) tranzisztor, vagy nagyobb teljesítményű alkalmazásokban IGBT (Insulated-Gate Bipolar Transistor). Ezek az alkatrészek rendkívül gyorsan képesek ki- és bekapcsolni a nagy áramokat, minimális veszteséggel.
Az energiatároló elem lehet egy induktivitás (nem izolált topológiák esetén) vagy egy nagyfrekvenciás transzformátor (izolált topológiák esetén). A transzformátor nemcsak energiát továbbít, hanem galvánikus elválasztást is biztosít a bemenet és a kimenet között, ami biztonsági szempontból fontos.
A kimeneti egyenirányító a pulzáló feszültséget visszaalakítja egyenáramúvá. Itt gyakran használnak Schottky diódákat a gyors kapcsolási sebesség és az alacsony előremenő feszültségesés miatt. Nagyobb hatásfokú SMPS-ekben szinkron egyenirányítást alkalmaznak, ahol egy MOSFET helyettesíti a diódát, tovább csökkentve a veszteségeket.
A kimeneti szűrő, amely általában egy induktivitás és egy kondenzátor kombinációja, simítja a kimeneti feszültséget, csökkenti a hullámosságot és eltávolítja a nagyfrekvenciás zajt, biztosítva a tiszta egyenáramú kimenetet.
A PWM vezérlő IC (integrált áramkör) a tápegység agya. Ez az áramkör figyeli a kimeneti feszültséget, összehasonlítja azt egy referencia feszültséggel, és a különbség alapján generálja a kapcsolóelemet meghajtó impulzusokat. Szabályozza az impulzusok szélességét (Pulse Width Modulation) a kimeneti feszültség stabilizálása érdekében.
Végül, a visszacsatoló hálózat, amely általában egy optocsatolót és egy TL431 típusú precíziós sönt szabályzót tartalmaz, biztosítja a kimeneti feszültség pontos mérését és visszajuttatását a PWM vezérlőhöz, miközben fenntartja az izolációt az elsődleges és másodlagos oldal között.
A kapcsolóüzemű tápegység topológiái: nem izolált megoldások
A kapcsolóüzemű tápegységek számos különböző topológiában léteznek, amelyek mindegyike eltérő előnyökkel és hátrányokkal jár. A topológia kiválasztása függ a bemeneti és kimeneti feszültségtől, az áramtól, a kívánt hatásfoktól, a költségektől és attól, hogy szükséges-e galvánikus elválasztás a bemenet és a kimenet között.
Buck konverter (Step-down)
A buck konverter a legegyszerűbb és leggyakoribb nem izolált DC-DC topológia, amely a bemeneti egyenfeszültséget alacsonyabb kimeneti egyenfeszültséggé alakítja. Működési elve egy kapcsoló (MOSFET), egy dióda, egy induktivitás és egy kondenzátor köré épül.
Amikor a kapcsoló be van kapcsolva, az induktivitáson keresztül áram folyik, energiát tárolva a mágneses térben, és a kimeneti kondenzátor töltődik. Amikor a kapcsoló kikapcsol, az induktivitásban tárolt energia a dióda és a terhelés felé áramlik, fenntartva a kimeneti feszültséget. A kimeneti feszültséget a kapcsoló bekapcsolási idejének (duty cycle) szabályozásával állítják be.
A buck konverter ideális megoldás, ha egy magasabb DC feszültségből stabil, alacsonyabb DC feszültséget kell előállítani, nagy hatásfokkal.
Ez a topológia rendkívül hatékony és széles körben alkalmazott például laptopok, mobiltelefonok és egyéb akkumulátoros eszközök töltésénél, ahol a magasabb akkumulátor feszültséget alacsonyabb feszültséggé kell alakítani a processzorok és más áramkörök számára.
Boost konverter (Step-up)
A boost konverter, ahogy a neve is sugallja, a bemeneti egyenfeszültséget magasabb kimeneti egyenfeszültséggé alakítja. Ez a topológia is egy kapcsolóból, diódából, induktivitásból és kondenzátorból áll, de az alkatrészek elrendezése eltér a buck konverterétől.
Amikor a kapcsoló be van kapcsolva, az induktivitáson keresztül áram folyik a föld felé, energiát tárolva. A dióda ekkor lezár, így a kimeneti kondenzátor fenntartja a feszültséget. Amikor a kapcsoló kikapcsol, az induktivitásban tárolt energia és a bemeneti feszültség összeadódik, és a dióda kinyitásával a kimeneti kondenzátorhoz és a terheléshez jut, így magasabb feszültséget eredményezve.
A boost konvertereket gyakran használják LED meghajtókban, ahol egy alacsonyabb akkumulátor feszültségből magasabb feszültséget kell előállítani a LED-ek meghajtásához, vagy fotovoltaikus rendszerekben, ahol a napelemek változó feszültségét magasabb, stabilabb feszültséggé kell konvertálni az inverter számára.
Buck-Boost konverter
A buck-boost konverter egy sokoldalú topológia, amely képes a bemeneti feszültségnél magasabb vagy alacsonyabb kimeneti feszültséget is előállítani, sőt, a kimeneti feszültség polaritása fordított a bemenetihez képest. Ez teszi különösen hasznossá olyan alkalmazásokban, ahol a bemeneti feszültség széles tartományban ingadozhat.
Működése során, amikor a kapcsoló be van kapcsolva, az induktivitáson keresztül áram folyik a föld felé, energiát tárolva. Amikor a kapcsoló kikapcsol, az induktivitásban tárolt energia a dióda és a kimeneti kondenzátor felé áramlik, de fordított polaritással. A kimeneti feszültség nagyságát a kapcsoló bekapcsolási idejével lehet szabályozni.
A buck-boost konvertereket gyakran alkalmazzák olyan akkumulátoros rendszerekben, ahol az akkumulátor feszültsége a töltöttségi szinttől függően ingadozik, és a terhelésnek stabil feszültségre van szüksége, amely lehet magasabb vagy alacsonyabb, mint az akkumulátor aktuális feszültsége.
További nem izolált topológiák
Léteznek bonyolultabb nem izolált topológiák is, mint például a Cuk konverter és a SEPIC konverter. Ezek a topológiák további előnyöket kínálnak, mint például a folyamatos bemeneti vagy kimeneti áram, alacsonyabb zajszint, de bonyolultabb felépítéssel és több alkatrésszel járnak. A Cuk konverter például fordított polaritású kimenetet biztosít, míg a SEPIC azonos polaritású kimenetet képes előállítani, amely lehet magasabb vagy alacsonyabb a bemeneti feszültségnél.
A kapcsolóüzemű tápegység topológiái: izolált megoldások
Az izolált kapcsolóüzemű tápegység topológiák kulcsfontosságúak azokban az alkalmazásokban, ahol galvánikus elválasztásra van szükség a bemeneti és kimeneti oldal között. Ez a biztonság, a zajszűrés és a különböző földpotenciálok kezelése szempontjából egyaránt fontos. Az izolációt általában egy nagyfrekvenciás transzformátor biztosítja.
Flyback konverter
A flyback konverter az egyik leggyakoribb és legköltséghatékonyabb izolált topológia alacsony és közepes teljesítményű alkalmazásokban (általában 150 W alatt). Egyszerű felépítése és kevés alkatrésze miatt rendkívül népszerű.
Működési elve egy primer oldali kapcsolóból (MOSFET) és egy transzformátorból áll, amelynek szekunder oldalán egy dióda és egy kimeneti kondenzátor található. Amikor a primer oldali kapcsoló be van kapcsolva, energia tárolódik a transzformátor primer tekercsében. Ekkor a szekunder oldali dióda lezár, és nem folyik áram a kimenet felé.
Amikor a kapcsoló kikapcsol, a transzformátorban tárolt energia a szekunder tekercs felé áramlik, kinyitva a diódát, és töltve a kimeneti kondenzátort, valamint ellátva a terhelést. Ez a „flyback” (visszarúgás) jelenség adja a nevét a topológiának. A kimeneti feszültséget a kapcsoló bekapcsolási idejével (PWM) és a transzformátor áttételével szabályozzák.
A flyback konvertereket széles körben alkalmazzák telefontöltőkben, LED-meghajtókban, kis teljesítményű adapterekben és számos háztartási elektronikai eszközben.
Forward konverter
A forward konverter egy másik izolált topológia, amely nagyobb teljesítményekre is alkalmas, mint a flyback (általában 50-200 W tartományban). Főbb előnye, hogy képes folyamatosan energiát továbbítani a transzformátoron keresztül, ellentétben a flyback konverterrel, amely csak a kikapcsolási fázisban ad le energiát.
Működése során, amikor a primer oldali kapcsoló be van kapcsolva, energia áramlik a transzformátoron keresztül a szekunder oldalra. Itt egy dióda egy induktivitáson és egy kimeneti kondenzátoron keresztül tölti a kimenetet. A transzformátor primer tekercsében ekkor felmágneseződés történik.
Amikor a kapcsoló kikapcsol, a transzformátor mágneses energiáját egy harmadik, úgynevezett demagnetizáló tekercs (vagy aktív demagnetizálás) vezeti vissza a bemeneti oldalra, hogy megakadályozza a telítést. A szekunder oldalon a kimeneti induktivitás fenntartja az áramot a terhelés felé. A forward konverterek bonyolultabbak, de jobb hatásfokot és alacsonyabb kimeneti zajt kínálhatnak, mint a flyback topológiák az adott teljesítménytartományban.
Half-bridge és Full-bridge konverterek
A half-bridge (félhíd) és full-bridge (teljes híd) konverterek a legmagasabb teljesítményű izolált topológiák közé tartoznak, jellemzően 200 W felett. Ezek a topológiák több kapcsolóelemet (MOSFET-et) használnak, amelyek felváltva kapcsolgatnak, hogy váltakozó áramot hozzanak létre a transzformátor primer oldalán.
A félhíd két kapcsolóból és két sorosan kapcsolt kondenzátorból áll, amelyek a bemeneti feszültséget felezik a transzformátor számára. A teljes híd négy kapcsolót használ, amelyek H-híd konfigurációban kapcsolódnak, lehetővé téve a teljes bemeneti feszültség alkalmazását a transzformátorra mindkét polaritásban.
Ezek a topológiák rendkívül hatékonyak és alkalmasak nagy teljesítményű alkalmazásokra, mint például szerver tápegységek, ipari berendezések, UPS-ek (szünetmentes tápegységek) és hegesztőgépek. Komplexebb vezérlést és több alkatrészt igényelnek, de cserébe kiváló teljesítményt és hatásfokot nyújtanak.
Push-Pull konverter
A push-pull konverter egy másik izolált topológia, amely két kapcsolóelemet használ, amelyek felváltva hajtják meg a transzformátor primer tekercsét. A transzformátor középcsapolással rendelkezik a primer oldalon. Amikor az egyik kapcsoló bekapcsol, az áram az egyik primer tekercsen keresztül folyik, amikor a másik kapcsoló bekapcsol, az áram a másik primer tekercsen keresztül folyik, de ellentétes irányban.
Ez a módszer hatékonyan kihasználja a transzformátor mágneses magját mindkét polaritásban, ami kisebb transzformátor méretet és jobb hatásfokot eredményezhet. A push-pull konvertereket gyakran használják közepes teljesítményű alkalmazásokban, ahol az egyszerűbb vezérlés és a robusztusság fontos. Fontos azonban a kapcsolók pontos szinkronizálása, hogy elkerüljék a transzformátor telítését, ami katasztrofális hibához vezethet.
Vezérlési módszerek a kapcsolóüzemű tápegységekben
A kapcsolóüzemű tápegységek stabilitását és hatékonyságát nagymértékben befolyásolja a vezérlési módszer. A legelterjedtebb technika az impulzus-szélesség moduláció (PWM), de más megközelítések is léteznek, amelyek specifikus előnyöket kínálnak.
Impulzus-szélesség moduláció (PWM)
A PWM a leggyakoribb vezérlési módszer az SMPS-ekben. A lényege, hogy a kapcsolóelem bekapcsolási idejét (az impulzus szélességét) változtatják egy fix kapcsolási frekvencia mellett. Minél hosszabb ideig van bekapcsolva a kapcsoló egy ciklusban, annál nagyobb az átlagos feszültség, ami a kimeneten megjelenik (vagy a transzformátorba jut).
A PWM vezérlés két fő típusa a feszültség módú vezérlés és az áram módú vezérlés.
Feszültség módú vezérlés: Ebben az esetben a kimeneti feszültséget közvetlenül figyelik, és egy hibajel alapján generálják a PWM jelet. Az előnyei közé tartozik az egyszerűség és a robusztusság. Hátránya lehet a lassabb tranziens válasz és a terhelés változásaira való érzékenység.
Áram módú vezérlés: Ez a módszer nemcsak a kimeneti feszültséget, hanem a kapcsolóelemen vagy az induktivitáson átfolyó áramot is figyeli. Az áram módú vezérlés gyorsabb tranziens választ, jobb áramelosztást (több párhuzamos SMPS esetén) és egyszerűbb túlterhelés elleni védelmet biztosít. Két altípusa a peak current mode (csúcsáram mód) és az average current mode (átlagáram mód).
Frekvencia moduláció (PFM)
A frekvencia moduláció (PFM – Pulse Frequency Modulation) során a kapcsoló bekapcsolási idejét fixen tartják, de a kapcsolási frekvenciát változtatják a kimeneti feszültség szabályozása érdekében. Magasabb frekvencia nagyobb kimeneti feszültséget eredményez, alacsonyabb frekvencia alacsonyabbat.
A PFM vezérlés előnye az egyszerűség és a jó hatásfok könnyű terhelésen, mivel a vezérlő áramkör kevesebbet fogyaszt. Hátránya lehet a széles frekvencia tartomány, ami megnehezítheti az EMI szűrést, és a kimeneti feszültség nagyobb hullámossága.
Burst mód és DCM/CCM
A burst mód egy speciális vezérlési technika, amelyet könnyű terhelésen vagy terhelés nélkül használnak a hatásfok javítására. A tápegység ilyenkor rövid impulzussorozatokat ad le, majd hosszabb ideig „alszik”, amíg a kimeneti feszültség egy bizonyos szint alá nem esik. Ez csökkenti a kapcsolási veszteségeket, de növelheti a kimeneti hullámosságot.
A diszkontinuus vezetési mód (DCM – Discontinuous Conduction Mode) és a kontinuus vezetési mód (CCM – Continuous Conduction Mode) az induktivitáson átfolyó áram viselkedésére utal. CCM-ben az induktivitás árama soha nem esik nullára egy kapcsolási ciklus során, míg DCM-ben igen. A DCM egyszerűbb vezérlést tesz lehetővé, de nagyobb csúcsáramokkal járhat, míg a CCM általában jobb hatásfokot biztosít nagyobb terhelésen, de bonyolultabb vezérlést igényel.
Tervezési szempontok és kihívások
A kapcsolóüzemű tápegység tervezése komplex feladat, amely számos mérnöki kihívást rejt magában. A cél mindig a magas hatásfok, a stabilitás, a megbízhatóság és az alacsony költség, de ezeket a tényezőket gyakran kompromisszumokkal kell kezelni.
Hatásfok és veszteségek
A hatásfok az SMPS egyik legfontosabb jellemzője. A veszteségek számos helyen keletkezhetnek:
- Kapcsolási veszteségek: A kapcsolóelem (MOSFET) ki- és bekapcsolásakor keletkező veszteségek, amelyek arányosak a kapcsolási frekvenciával és a feszültség/áram átfedési idejével.
- Vezetési veszteségek: A kapcsolóelem bekapcsolt állapotában lévő ellenállásán (RDS(on)) és a diódákon eső feszültségen keletkező veszteségek.
- Mágneses veszteségek: A transzformátorban és induktivitásokban keletkező veszteségek (rézveszteség, vasveszteség).
- Vezérlő áramkör veszteségei: A PWM vezérlő és a meghajtó áramkörök energiafogyasztása.
A tervezők igyekeznek minimalizálni ezeket a veszteségeket a megfelelő alkatrészek kiválasztásával (pl. alacsony RDS(on) MOSFET-ek, gyors diódák), optimalizált kapcsolási stratégiákkal és hatékony mágneses alkatrészekkel.
EMI/EMC problémák és szűrés
A nagyfrekvenciás kapcsolás elengedhetetlen az SMPS működéséhez, de egyben jelentős elektromágneses interferenciát (EMI) is generálhat. Ez a zaj sugározva (a levegőn keresztül) vagy vezetve (a tápkábeleken keresztül) juthat el más eszközökhöz, zavarva azok működését.
Az EMC (elektromágneses kompatibilitás) biztosítása alapvető fontosságú. Ez magában foglalja az EMI szűrők gondos tervezését és implementálását a bemeneti és kimeneti oldalon. Fontos a megfelelő nyomtatott áramköri lap (PCB) elrendezés is: rövid, vastag áramutak a nagyáramú hurkokban, megfelelő földelési technikák és árnyékolás alkalmazása mind hozzájárulnak a zaj minimalizálásához.

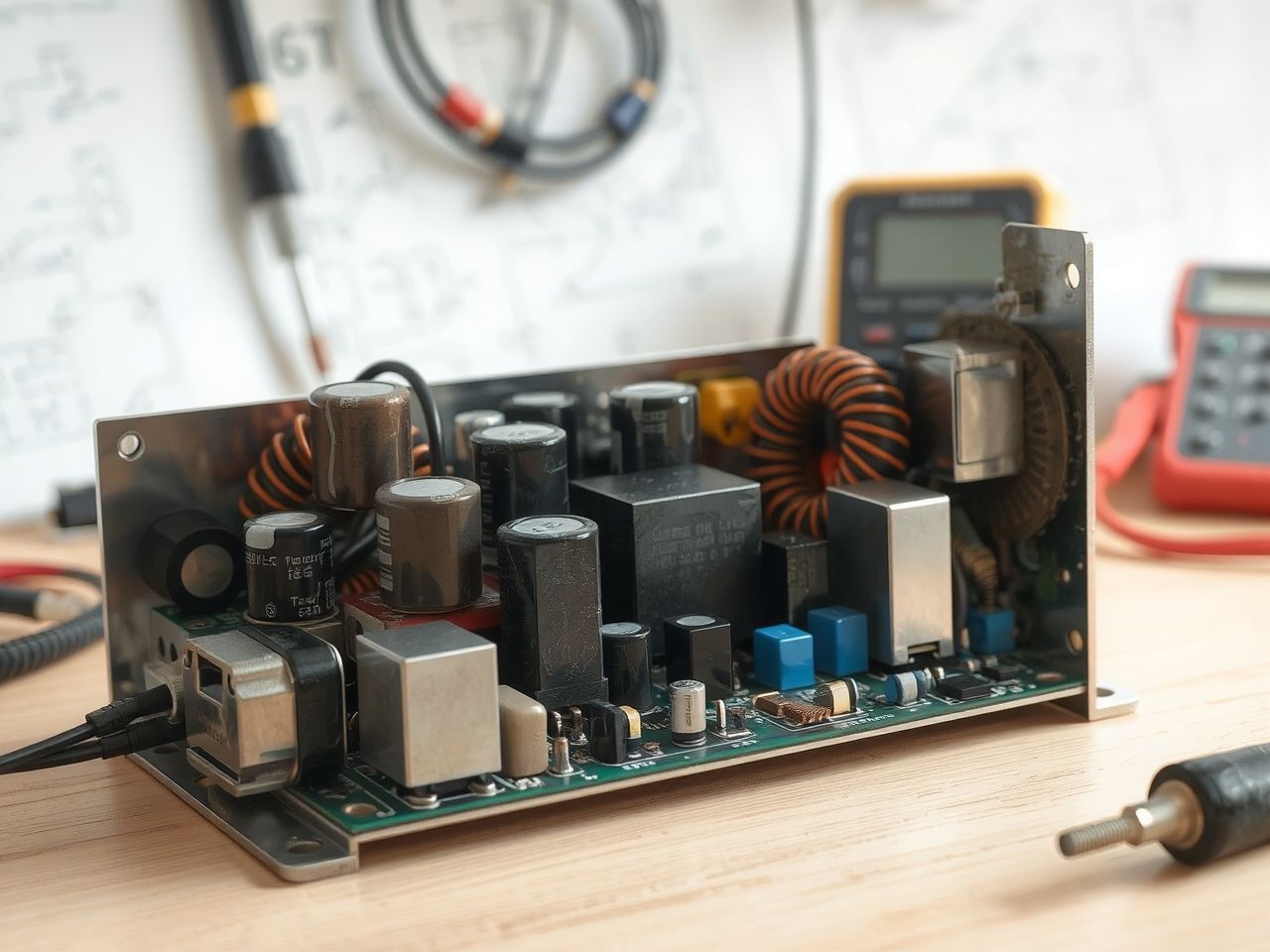

Termikus menedzsment
Bár az SMPS-ek hatékonyabbak, mint a lineáris tápegységek, mégis termelnek hőt. A hőmérséklet emelkedése csökkentheti az alkatrészek élettartamát és megbízhatóságát. Ezért a termikus menedzsment kulcsfontosságú.
Ez magában foglalja a megfelelő méretű hűtőbordák alkalmazását a kapcsolóelemeken és diódákon, a PCB megfelelő hőelvezető képességének biztosítását, valamint szükség esetén ventilátoros hűtés beépítését. A hőmérséklet-érzékelők és a termikus lekapcsolási funkciók további védelmet nyújtanak.
Stabilitás és visszacsatoló hurok
A visszacsatoló hurok tervezése kritikus a kapcsolóüzemű tápegység stabilitása szempontjából. Egy rosszul megtervezett hurok oszcillációhoz, lassú válaszhoz vagy instabil kimeneti feszültséghez vezethet. A hurok kompenzálása (általában kondenzátorokkal és ellenállásokkal) elengedhetetlen a megfelelő fázismargó és erősítési margó biztosításához, amelyek garantálják a stabil működést a bemeneti feszültség és a terhelés változásai mellett is.
Megbízhatóság és védelem
A megbízhatóság biztosítása érdekében a tervezők gondosan választják ki az alkatrészeket, figyelembe véve azok névleges értékeit és a várható üzemi körülményeket (derating). A védelmi funkciók beépítése elengedhetetlen a tápegység és a csatlakoztatott eszközök védelme érdekében:
- Túláram védelem (OCP): Megakadályozza a tápegység károsodását rövidzárlat vagy túlterhelés esetén.
- Túlfeszültség védelem (OVP): Védi a terhelést, ha a kimeneti feszültség meghalad egy biztonságos szintet.
- Alacsony feszültség védelem (UVP): Védi a tápegységet vagy a terhelést, ha a bemeneti vagy kimeneti feszültség túl alacsonyra esik.
- Túlmelegedés védelem (OTP): Lekapcsolja a tápegységet, ha a belső hőmérséklet meghaladja a biztonságos határt.
Teljesítménytényező korrekció (PFC)
Nagyobb teljesítményű kapcsolóüzemű tápegységek (általában 75 W felett) esetében a teljesítménytényező korrekció (PFC – Power Factor Correction) elengedhetetlen. A hagyományos egyenirányítók és pufferkondenzátorok nemlineáris áramfelvételt okoznak a hálózatból, ami torzítja a hálózati áramot és alacsony teljesítménytényezőt eredményez.
Az aktív PFC áramkörök (általában egy boost konverter) a bemeneti oldalon biztosítják, hogy a tápegység áramfelvétele szinuszos legyen és fázisban legyen a hálózati feszültséggel. Ez javítja az energiahatékonyságot a hálózati oldalon, csökkenti a harmonikus torzításokat és megfelel a nemzetközi szabványoknak (pl. EN61000-3-2).
A kapcsolóüzemű tápegységek gyakorlati alkalmazásai
A kapcsolóüzemű tápegységek szinte mindenhol jelen vannak a modern világban. Széles körű alkalmazhatóságuk a magas hatásfokuknak, kis méretüknek és sokoldalúságuknak köszönhető.
Fogyasztói elektronika: A legkézenfekvőbb alkalmazási terület. Minden mobiltelefon-töltő, laptop adapter, televízió, számítógép, játékkonzol és háztartási elektronikai eszköz tartalmaz SMPS-t. Ezek biztosítják a különböző belső áramkörök számára a stabil, szabályozott feszültséget.
LED meghajtók: A LED világítás elterjedésével a kapcsolóüzemű LED meghajtók váltak dominánssá. Ezek képesek hatékonyan szabályozni a LED-ek áramát, optimalizálva azok fényerejét és élettartamát, miközben minimalizálják az energiafelhasználást.
Ipari tápegységek: Az ipari automatizálásban, vezérlőrendszerekben és gépekben használt tápegységeknek robusztusnak és megbízhatónak kell lenniük. Az SMPS-ek itt is ideálisak a nagy teljesítményigények, a stabilitás és a különböző feszültségszintek biztosítására.
Autóelektronika: Az autókban és más járművekben számos elektronikai rendszer működik, amelyek különböző feszültségszinteket igényelnek. Az SMPS-ek lehetővé teszik a 12V-os akkumulátor feszültségének átalakítását a navigációs rendszerek, infotainment rendszerek, motorvezérlők és érzékelők számára szükséges feszültségekké.
Megújuló energiarendszerek: Napelemes és szélerőműves rendszerekben az SMPS-ek kulcsszerepet játszanak az energiaátalakításban. A napelemek változó feszültségét stabilizálják, és az akkumulátorok töltését, illetve az inverterek energiaellátását biztosítják.
Orvosi eszközök: Az orvosi berendezésekben rendkívül szigorú biztonsági és megbízhatósági követelményeknek kell megfelelniük. Az izolált SMPS-ek galvánikus elválasztást biztosítanak, védve a pácienst és a kezelő személyzetet az elektromos sokktól, miközben stabil és tiszta tápellátást garantálnak.
Szerverek és adatközpontok: A szerverek és adatközpontok hatalmas energiafogyasztásúak. A nagy hatásfokú, moduláris SMPS-ek kulcsfontosságúak az energiaveszteségek minimalizálásában és a megbízható működés biztosításában 24/7 üzemmódban.
Telekommunikáció: A telekommunikációs infrastruktúra, beleértve a bázisállomásokat, routereket és hálózati berendezéseket, folyamatos, stabil tápellátást igényel. Az SMPS-ek biztosítják a szükséges feszültségeket és áramokat, gyakran redundáns konfigurációkban a maximális rendelkezésre állás érdekében.
Jövőbeli trendek és innovációk az SMPS technológiában
A kapcsolóüzemű tápegységek technológiája folyamatosan fejlődik, ahogy a félvezetőipar és a digitális vezérlés terén is születnek újdonságok. Ezek a trendek a még nagyobb hatásfok, a kisebb méret, a nagyobb teljesítménysűrűség és az intelligensebb működés felé mutatnak.
GaN és SiC félvezetők
Az egyik legjelentősebb áttörés a gallium-nitrid (GaN) és a szilícium-karbid (SiC) alapú félvezetők megjelenése. Ezek az új anyagok sokkal jobb paraméterekkel rendelkeznek, mint a hagyományos szilícium alapú MOSFET-ek és diódák:
- Magasabb kapcsolási frekvencia: Lehetővé teszik a MHz-es tartományban történő kapcsolást, ami drasztikusan csökkenti az induktivitások és transzformátorok méretét.
- Alacsonyabb kapcsolási veszteségek: Gyorsabb kapcsolási sebességük és alacsonyabb kapacitásuk miatt kevesebb energiát veszítenek kapcsoláskor.
- Alacsonyabb vezetési veszteségek: Kisebb ellenállásuk (RDS(on)) révén kevesebb hőt termelnek bekapcsolt állapotban.
- Magasabb üzemi hőmérséklet: Képesek magasabb hőmérsékleten is működni, ami egyszerűsíti a termikus menedzsmentet.
A GaN és SiC alapú SMPS-ek kisebbek, könnyebbek és még hatékonyabbak lehetnek, mint a szilícium alapú társaik, különösen nagy teljesítményű és nagyfrekvenciás alkalmazásokban, mint például elektromos járművek töltői, szerver tápegységek és napelem inverterek.
Digitális vezérlés
A digitális vezérlés egyre inkább felváltja az analóg vezérlő áramköröket a kapcsolóüzemű tápegységekben. A mikrovezérlők és DSP-k (digitális jelprocesszorok) lehetővé teszik a komplexebb vezérlési algoritmusok implementálását, amelyek jobb teljesítményt, nagyobb rugalmasságot és fejlettebb védelmi funkciókat kínálnak.
A digitális vezérlés előnyei közé tartozik a gyorsabb tranziens válasz, a pontosabb szabályozás, a könnyebb konfigurálhatóság és a hibaállapotok intelligensebb kezelése. Emellett lehetővé teszi a kommunikációt más rendszerekkel, például a távoli felügyeletet és diagnosztikát.
Nagyobb integráció és modulos felépítés
A gyártók folyamatosan törekednek az SMPS áramkörök minél nagyobb integrálására. Az egyetlen chipbe (IC) integrált vezérlők, kapcsolóelemek és védelmi funkciók csökkentik az alkatrészek számát, a PCB méretét és a tervezési bonyolultságot. Ez különösen fontos a miniatürizált eszközök, például okostelefonok és viselhető elektronika esetében.
A modulos felépítés lehetővé teszi a könnyebb skálázhatóságot és a gyorsabb termékfejlesztést. Standardizált tápegység modulok használatával a tervezők gyorsabban hozhatnak létre új termékeket, és könnyebben cserélhetik a tápegység egységeket karbantartás vagy frissítés esetén.
Vezeték nélküli energiaátvitel és SMPS
Bár nem közvetlenül SMPS technológia, a vezeték nélküli energiaátvitel (wireless power transfer) fejlődése szorosan kapcsolódik az SMPS-hez. A vezeték nélküli töltőkben az SMPS-ek alakítják át a hálózati feszültséget a vezeték nélküli átvitelhez szükséges nagyfrekvenciás váltóárammá, majd a vevő oldalon egy másik SMPS alakítja vissza egyenárammá a töltendő eszköz számára. Az ezen a területen történő innovációk tovább formálják a tápegységek jövőjét.
A kapcsolóüzemű tápegység ma már sokkal több, mint egy egyszerű feszültségátalakító. Egy összetett, magas technológiai színvonalú eszköz, amely folyamatosan fejlődik, hogy megfeleljen a modern elektronika egyre növekvő igényeinek a hatékonyság, a méret és az intelligencia terén.
