Shore-keménység: a mérés elve és alkalmazása

A modern iparban az anyagok tulajdonságainak pontos ismerete alapvető fontosságú a termékek minőségének, tartósságának és funkcionalitásának biztosításához. Számtalan mérési módszer létezik, amelyekkel különböző anyagtulajdonságokat, például a szakítószilárdságot, a kopásállóságot vagy a keménységet lehet meghatározni. A keménység, mint mechanikai tulajdonság, különösen releváns az elasztomerek és műanyagok világában, ahol a Shore-keménység az egyik legelterjedtebb és legmegbízhatóbb mérési eljárás. Ez a módszer lehetővé teszi a mérnökök és gyártók számára, hogy objektíven értékeljék az anyagok ellenállását a deformációval szemben, ami kritikus információt szolgáltat a tervezési, gyártási és minőségellenőrzési folyamatok során.

A Shore-keménység mérése egy standardizált eljárás, amely egy meghatározott alakú és méretű benyomótest (indenter) behatolásának mélységét vizsgálja egy adott erő hatására. Az eredmény egy dimenzió nélküli szám, amely az anyag relatív keménységét jelzi. Fontos megérteni, hogy a Shore-keménység nem abszolút fizikai mennyiség, mint például a sűrűség vagy a hővezető képesség, hanem egy összehasonlító érték, amely a mérés körülményeitől is függ. Ezért elengedhetetlen a mérési szabványok szigorú betartása a reprodukálható és összehasonlítható eredmények eléréséhez. Ennek a cikknek a célja, hogy mélyrehatóan bemutassa a Shore-keménység mérésének elvét, a különböző skálákat, az alkalmazási területeket, valamint a mérési pontosságot befolyásoló tényezőket, hogy átfogó képet adjon erről a kulcsfontosságú anyagtulajdonságról és annak ipari relevanciájáról.

A Shore-keménység alapfogalma és jelentősége

A keménység általánosságban egy anyag ellenállását írja le a felületi deformációval szemben, legyen szó karcolásról, kopásról vagy benyomódásról. Azonban a különböző anyagcsoportok (fémek, kerámiák, polimerek) eltérő deformációs mechanizmusokat mutatnak, ezért speciális keménységmérési módszerekre van szükség. A Shore-keménység kifejezetten a viszkoelasztikus anyagok, mint például a gumik, elasztomerek és bizonyos műanyagok keménységének meghatározására szolgál. Ezek az anyagok rugalmasan deformálódnak külső erő hatására, és a deformáció mértéke, valamint a visszaalakulás sebessége kulcsfontosságú a működésük szempontjából.

Albert F. Shore fejlesztette ki ezt a módszert a 20. század elején, felismerve a gumiipar növekvő igényét egy standardizált és megbízható keménységmérési eljárásra. Azóta a Shore-durométer (a mérőeszköz neve) és a hozzá tartozó skálák világszerte elfogadottá váltak, és ma már számos iparágban alkalmazzák a minőségellenőrzéstől a kutatás-fejlesztésig. A Shore-keménység értékének ismerete elengedhetetlen a megfelelő anyag kiválasztásához egy adott alkalmazáshoz. Például egy tömítésnek megfelelő keménységűnek kell lennie ahhoz, hogy hatékonyan zárjon, de ne legyen túl merev, ami repedésekhez vagy gyenge rugalmassághoz vezethet. Hasonlóképpen, egy gumiabroncs futófelületének keménysége közvetlenül befolyásolja a tapadást, a kopásállóságot és az élettartamot.

A Shore-keménység nem csupán egy szám, hanem egy kulcsfontosságú paraméter, amely az anyag funkcionalitásáról és élettartamáról árulkodik számos ipari alkalmazásban.

A Shore-keménység mérésének alapelve

A Shore-keménység mérése egy viszonylag egyszerű, mégis precíz eljáráson alapul: egy standardizált benyomótest (indenter) behatolásának mélységét mérik egy anyagmintába, egy meghatározott erővel és időtartammal. A mérés során a benyomótestet egy rugó mechanizmus nyomja az anyag felületére, és a behatolás mélységét egy skála vagy digitális kijelző mutatja. Minél mélyebbre hatol a benyomótest, annál puhább az anyag, és fordítva. Az eredményt 0 és 100 közötti skálán adják meg, ahol a magasabb érték nagyobb keménységet jelent.

A mérés elvének megértéséhez fontos a viszkoelasztikus anyagok viselkedésének figyelembevétele. Ezek az anyagok egyszerre mutatnak rugalmas (azonnali deformáció és visszaalakulás) és viszkózus (időfüggő deformáció, kúszás) tulajdonságokat. Amikor a benyomótest nyomást gyakorol a felületre, az anyag azonnal deformálódik, de a deformáció mértéke az idő múlásával tovább nőhet a kúszás jelensége miatt. Ezért a mérési idő, azaz a benyomótest felületen tartásának ideje szigorúan szabályozott a szabványokban (általában 3 másodperc gumik esetén, 15 másodperc termoplasztok esetén), hogy összehasonlítható eredményeket kapjunk.

A durométer a Shore-keménység mérésére használt eszköz. Ez tartalmazza a benyomótestet, egy rugómechanizmust, amely a terhelést biztosítja, és egy kijelzőt, amely a behatolás mélységét keménységi egységre konvertálja. A benyomótest alakja és mérete, valamint a rugóerő a különböző Shore-skálák között eltérő, hogy a legmegfelelőbb érzékenységet és pontosságot biztosítsa a vizsgált anyag keménységi tartományában. A megfelelő skála kiválasztása kulcsfontosságú a megbízható eredmények eléréséhez.

A különböző Shore skálák részletes bemutatása és alkalmazási területeik

A Shore-keménység méréséhez többféle skála létezik, amelyek mindegyike különböző típusú és keménységű anyagokhoz optimalizált. A leggyakrabban használt skálák a Shore A és a Shore D, de számos más skála is létezik, amelyek speciális alkalmazásokhoz nyújtanak pontos mérést. Az alábbiakban részletesen bemutatjuk a legfontosabb skálákat és azok jellegzetességeit.

Shore A skála: a puha elasztomerek és gumik standardja

A Shore A skála a legelterjedtebb a puha gumik, elasztomerek, gélek és más rugalmas anyagok keménységének mérésére. A Shore A durométer egy csonka kúp alakú, 35 fokos szögű benyomótesttel rendelkezik, amelynek végén egy 0,79 mm átmérőjű lapos felület található. A benyomótestre ható rugóerő 8,065 N (822 g). Ez a konfiguráció ideális a viszonylag alacsony keménységű anyagok, tipikusan 0 és 90 Shore A tartományba eső anyagok mérésére. Az anyagok, amelyek ebbe a tartományba esnek, általában könnyen benyomhatók ujjal, de mégis megtartják alakjukat.

Alkalmazási területek:

• Gumiabroncsok: A futófelület keménysége kritikus a tapadás és a kopásállóság szempontjából.
• Tömítések és O-gyűrűk: Biztosítják a megfelelő zárást és rugalmasságot.
• Gumírozott görgők: Nyomdaiparban, szállítószalagokban.
• Kábelburkolatok: Védelmet nyújtanak a mechanikai sérülések ellen.
• Gélbetétek, talpbetétek: Kényelmet és ütéscsillapítást biztosítanak.
• Lágy műanyagok: PVC fóliák, gumírozott játékok.

A Shore A keménység mérésekor fontos a megfelelő mintavastagság (általában legalább 6 mm) és a stabil hőmérséklet. A mérés során a durométert merőlegesen kell a mintára helyezni, és a benyomótestet egyenletes nyomással kell az anyagba nyomni a szabványban előírt ideig. A gyors, impulzusszerű mérés pontatlan eredményekhez vezethet.

Shore D skála: a keményebb műanyagok és elasztomerek világa

A Shore D skála a keményebb gumik, elasztomerek és merev műanyagok keménységének mérésére szolgál. A Shore D durométer egy 30 fokos szögű kúpos benyomótesttel rendelkezik, amelynek lekerekített hegye 0,1 mm sugarú. A benyomótestre ható rugóerő jóval nagyobb, mint a Shore A skála esetén: 44,45 N (4536 g). Ez a robusztusabb kialakítás lehetővé teszi a 0 és 100 Shore D tartományba eső, jelentősen keményebb anyagok pontos mérését. Ezek az anyagok általában ellenállóbbak a benyomódással szemben, és gyakran használnak őket strukturális vagy nagy igénybevételű alkalmazásokban.

Alkalmazási területek:

• Kemény műanyagok: Polipropilén (PP), polietilén (PE), nylon, ABS, polikarbonát.
• Termoplasztok és termosztátok: Fröccsöntött alkatrészek, burkolatok.
• Kemény gumi alkatrészek: Görgők, kerekek, ütésálló elemek.
• Poliuretán termékek: Kemény habok, bevonatok.
• Epoxy gyanták: Bevonatok, ragasztók.
• Bakelit: Elektromos alkatrészek, fogantyúk.

A Shore D keménység mérése hasonló elven működik, mint a Shore A, de a nagyobb rugóerő és a hegyesebb benyomótest miatt még nagyobb figyelmet igényel a minta előkészítése és a mérés stabilizálása. A vékony vagy egyenetlen felületű minták pontatlan eredményeket adhatnak. Fontos, hogy a minta vastagsága legalább 6 mm legyen, és a felület sima és tiszta legyen.

Egyéb Shore skálák: specifikus igényekre szabva

Bár a Shore A és D a leggyakoribbak, számos más Shore skála is létezik, amelyek speciális anyagokhoz vagy nagyon puha/kemény tartományokhoz lettek kifejlesztve. Ezek a skálák eltérő benyomótest-geometriával és/vagy rugóerővel rendelkeznek, hogy optimalizálják a mérés érzékenységét és pontosságát az adott anyagtípushoz.

Shore C skála:
A Shore C skála a közepesen kemény anyagokhoz, például a keményebb gumikhoz és puha műanyagokhoz, valamint a habosított anyagokhoz (pl. EVA hab) használható. Benyomóteste egy 35 fokos szögű kúp, lekerekített heggyel (0,79 mm átmérőjű golyó). Rugóereje 8,065 N, hasonlóan a Shore A-hoz, de a benyomótest alakja miatt más típusú anyagokhoz alkalmas. Gyakran használják cipőtalpak, habanyagok és egyéb, a Shore A és D közötti keménységű anyagok mérésére.

Shore O és OO skála:
Ezek a skálák rendkívül puha anyagok, például gélek, nagyon puha gumik, szivacsok és habok mérésére szolgálnak. A Shore O skála egy lekerekített golyó alakú benyomótesttel rendelkezik, alacsonyabb rugóerővel, mint a Shore A. A Shore OO skála még alacsonyabb rugóerőt és egy nagyobb, lekerekítettebb benyomótestet használ, hogy a legpuhább anyagok, mint például a szilikon gélek, a zselék és a habszivacsok is pontosan mérhetők legyenek. Ezek a skálák elengedhetetlenek az orvosi eszközök, a kozmetikai termékek és az ütéscsillapító anyagok fejlesztésében és minőségellenőrzésében.

Shore B és M skála:
A Shore B skála a Shore A és D között helyezkedik el, és keményebb elasztomerekhez használják, ahol a Shore A már túl nagy behatolást mutatna. A Shore M skála (Micro Shore) nagyon vékony anyagok, például fóliák vagy bevonatok keménységének mérésére alkalmas, ahol a hagyományos durométerek benyomóteste túl nagy lenne, és a minta átszakadását vagy téves eredményt okozna. Ennél a skálánál a benyomótest és a terhelés is jelentősen kisebb.

Shore R skála (Rockwell keménységre átszámítható):
Ez egy kevésbé elterjedt skála, amelyet egyes speciális alkalmazásokban használnak, ahol a Shore keménységet Rockwell keménységre kell átszámítani. Fontos megjegyezni, hogy a keménységi skálák közötti átszámítások gyakran csak közelítő jellegűek, és nem mindig adnak pontos, közvetlenül összehasonlítható értékeket a különböző mérési elvek miatt.

Az alábbi táblázat összefoglalja a főbb Shore-skálák jellemzőit és tipikus alkalmazási területeit:

Shore Skála	Benyomótest típusa	Rugóerő (N)	Tipikus anyagok	Példa alkalmazások
Shore A	Csonka kúp (35°, lapos vég: 0,79 mm)	8,065	Puha gumik, elasztomerek, gélek, lágy műanyagok	Gumiabroncsok, tömítések, O-gyűrűk, gumi görgők
Shore D	Kúp (30°, lekerekített hegy: 0,1 mm R)	44,45	Kemény gumik, merev műanyagok (PP, PE, ABS, nylon)	Fröccsöntött alkatrészek, keménygumi görgők, PVC csövek
Shore C	Csonka kúp (35°, gömbvég: 0,79 mm R)	8,065	Közepesen kemény gumik, habosított anyagok, puha műanyagok	Cipőtalpak, EVA habok, puha poliuretán
Shore O	Gömb (3,2 mm átmérő)	8,065	Nagyon puha gumik, gélek, szivacsok	Szilikon gélek, nagyon puha gumitömítések
Shore OO	Gömb (9,5 mm átmérő)	1,111	Rendkívül puha gélek, habok, szivacsok	Orvosi gélek, habszivacs, puha szilikon párnák
Shore B	Kúp (30°, lekerekített hegy: 0,79 mm R)	8,065	Közepesen kemény elasztomerek, ahol A már túl puha	Nagyobb keménységű gumitermékek
Shore M	Kúp (30°, lekerekített hegy: 0,1 mm R, mikro méret)	0,784	Nagyon vékony anyagok, fóliák, bevonatok	Vékony gumifóliák, festékbevonatok keménysége

A megfelelő Shore-skála kiválasztása kulcsfontosságú a pontos és releváns eredmények eléréséhez. Ha egy anyag keménysége a skála szélső értékeihez (pl. 95 Shore A) közelít, érdemes lehet egy keményebb skálát (pl. Shore D) alkalmazni, hogy elkerüljük az „elakadást” a skála tetején, és pontosabb differenciálást kapjunk. Hasonlóképpen, ha egy anyag túl puha a Shore A skálához (pl. 5 Shore A), akkor egy Shore O vagy OO skála adhat pontosabb eredményeket.

A durométerek típusai és működésük

A Shore-keménység méréséhez használt eszköz a durométer. Az idők során a durométerek fejlődtek az egyszerű mechanikus eszközöktől a kifinomult digitális és automatizált rendszerekig. Azonban az alapelv minden esetben ugyanaz marad: a benyomótest behatolásának mérése az anyagba egy standardizált erővel.

Kézi durométerek: a hordozható megoldás

A kézi durométerek a leggyakoribb és leginkább elterjedt típusok. Ezek kompakt, könnyen hordozható eszközök, amelyek ideálisak helyszíni mérésekhez, minőségellenőrzéshez a gyártósoron vagy gyors ellenőrzésekhez raktárakban. Két fő típusa van:

• Analóg kézi durométerek: Ezek egy mutatóval és egy számskálával rendelkeznek, amely közvetlenül mutatja a Shore-keménység értékét. Mechanikus rugórendszer biztosítja a benyomótestre ható erőt. Előnyük az egyszerűség, a robusztusság és az, hogy nincs szükségük áramforrásra. Hátrányuk lehet a leolvasás szubjektivitása és a digitális adatgyűjtés hiánya.
• Digitális kézi durométerek: Ezek LCD kijelzővel rendelkeznek, amely digitálisan mutatja a keménységi értéket. Gyakran kínálnak további funkciókat, mint például a mérések tárolása, átlagolás, maximális érték rögzítése és adatátviteli lehetőség (pl. USB-n keresztül számítógépre). Ezek pontosabb leolvasást biztosítanak és csökkentik az operátor hibalehetőségét. Elemekkel működnek.

Mindkét típusnál a kezelőnek kell a durométert merőlegesen a mintára helyezni, és egyenletes nyomással, a szabványban előírt ideig lenyomni. A mérési pontosság nagymértékben függ az operátor tapasztalatától és a mérés körülményeinek stabilitásától.

Asztali (laboratóriumi) durométerek: a precíziós mérés

Az asztali durométerek, más néven laboratóriumi durométerek, nagyobb pontosságot és reprodukálhatóságot kínálnak, mint a kézi változatok. Ezeket rögzített állványra szerelik, és gyakran motorizált vagy pneumatikus emelő mechanizmussal rendelkeznek, amely biztosítja a benyomótest egyenletes sebességű és merőleges leeresztését a mintára. Ez kiküszöböli az operátor által okozott hibákat, például a ferde nyomást vagy az inkonzisztens mérési sebességet.

• Motorizált vagy pneumatikus emelő: Garantálja a standardizált mérési sebességet és erőt.
• Nagyobb stabilitás: Az állványos kialakítás minimalizálja a vibrációt és a minta elmozdulását.
• Integrált mérőasztal: Lehetővé teszi a minta pontos pozicionálását.
• Fejlett adatkezelés: Gyakran számítógéphez csatlakoztathatók, szoftveres adatgyűjtést, statisztikai elemzést és jegyzőkönyvezést biztosítva.

Az asztali durométerek ideálisak kutatás-fejlesztési laboratóriumokba, minőségellenőrzési osztályokra, ahol a legmagasabb szintű pontosság és reprodukálhatóság elengedhetetlen. Különösen alkalmasak nagy mennyiségű minta mérésére, ahol az automatizálás felgyorsítja a folyamatot és minimalizálja az emberi hibákat.

Automatizált rendszerek és robotika

A legfejlettebb Shore-keménységmérő rendszerek teljesen automatizáltak, és robotkarokat vagy automatikus mintatovábbító rendszereket használnak. Ezek a rendszerek képesek nagy mennyiségű mintát mérni emberi beavatkozás nélkül, ami kiválóan alkalmas tömeggyártásban a 100%-os minőségellenőrzésre.

• Nagy áteresztőképesség: Gyors és folyamatos mérés.
• Maximális reprodukálhatóság: Teljesen kiküszöböli az operátor hibáját.
• Integrált adatkezelés: Zökkenőmentes integráció a gyártási információs rendszerekkel (MES, ERP).
• Önkalibrálás: Egyes rendszerek képesek az automatikus kalibrálásra is.

Az automatizált rendszerek beruházási költsége magasabb, de hosszú távon jelentős megtakarítást eredményezhetnek a munkaerő-költségeken és a minőségi hibák csökkentésén keresztül.

Kalibráció és karbantartás

A durométerek kalibrálása és rendszeres karbantartása elengedhetetlen a pontos és megbízható mérési eredmények biztosításához. A kalibráció során a durométert ismert keménységű, standardizált referenciatömbökkel ellenőrzik. Ha a mért értékek eltérnek a referenciától, az eszközt be kell állítani vagy javítani kell.

• Rendszeres kalibráció: Gyakorisága a használat intenzitásától és az iparági szabványoktól függ. Általában évente, vagy akár negyedévente javasolt.
• Standardizált referenciatömbök: Ezek az ISO vagy ASTM szabványoknak megfelelően tanúsított, ismert keménységű anyagdarabok. Fontos, hogy a referenciatömbök a vizsgált Shore-skála tartományában legyenek.
• Karbantartás: A benyomótest tisztán tartása, a rugómechanizmus ellenőrzése és a mozgó alkatrészek kenése hozzájárul az eszköz hosszú élettartamához és pontosságához.

A kalibráció elmulasztása pontatlan mérésekhez és potenciálisan hibás termékekhez vezethet, ami súlyos következményekkel járhat a minőségre és a költségekre nézve.

A mérés pontosságát befolyásoló tényezők

A Shore-keménység mérése során számos tényező befolyásolhatja az eredmények pontosságát és reprodukálhatóságát. Annak érdekében, hogy megbízható adatokat kapjunk, elengedhetetlen ezeknek a tényezőknek a figyelembe vétele és ellenőrzése. A szabványok (pl. ISO 7619, ASTM D2240) részletesen leírják a helyes mérési eljárást és a paraméterek beállítását, hogy minimalizálják a hibalehetőségeket.

Hőmérséklet

A hőmérséklet az egyik legkritikusabb tényező a Shore-keménység mérésénél. Az elasztomerek és műanyagok viszkoelasztikus tulajdonságai erősen hőmérsékletfüggőek. Magasabb hőmérsékleten az anyagok általában puhábbá válnak, rugalmasabbak lesznek, míg alacsonyabb hőmérsékleten merevebbé és keményebbé. Ezért a méréseket standardizált és stabil hőmérsékleten (általában 23 ± 2 °C) kell végezni, és a mintát a mérés előtt akklimatizálni kell ehhez a hőmérséklethez legalább 1 órán keresztül. A minták és a durométer hőmérséklete közötti különbség is befolyásolhatja az eredményeket.

Minta vastagsága és geometriája

A minta vastagsága közvetlenül befolyásolja a benyomótest behatolásának mélységét és az anyag ellenállását. Ha a minta túl vékony, a benyomótest „átérezheti” az alatta lévő alátámasztó felületet, ami mesterségesen magasabb keménységi értéket eredményez. A legtöbb szabvány legalább 6 mm-es mintavastagságot ír elő, de egyes skálák (pl. Shore M) vékonyabb minták mérésére is alkalmasak. Fontos, hogy a minta felülete sík és párhuzamos legyen, és a benyomótest behatolási pontja legalább 12 mm-re legyen a minta szélétől, hogy elkerüljük a széleffektusokat.

Felületi érdesség

A minta felületi érdessége is hatással lehet a mérési eredményekre. Egy durva vagy egyenetlen felület nem teszi lehetővé a benyomótest egyenletes és teljes érintkezését az anyaggal, ami pontatlan leolvasáshoz vezethet. Ideális esetben a minta felületének simának és tisztának kell lennie, szennyeződésektől, portól és zsírtól mentesen. Ha a minta felülete szükségszerűen egyenetlen, több mérést kell végezni különböző pontokon, és átlagolni az eredményeket.

Mérési idő (időfüggő deformáció)

Ahogy korábban említettük, a viszkoelasztikus anyagok időfüggő deformációt mutatnak (kúszás). Ez azt jelenti, hogy a benyomótest a kezdeti behatolás után az idő múlásával tovább süllyedhet az anyagba, még állandó erő hatására is. Ezért a mérési idő szigorúan standardizált. Általában 3 másodpercet írnak elő gumik esetén, és 15 másodpercet termoplasztok esetén a benyomótest felületre helyezése után. Az időzítés pontossága kritikus a reprodukálható eredményekhez.

Mérőnyomás és sebesség

A durométerre gyakorolt nyomás és a benyomótest leengedésének sebessége is befolyásolja az eredményt. Kézi durométerek esetén az operátor felelőssége, hogy egyenletes, merőleges nyomást gyakoroljon, elkerülve a rángatózó vagy ferde mozdulatokat. Az asztali durométerek motorizált vagy pneumatikus rendszere kiküszöböli ezt a hibalehetőséget, biztosítva a standardizált mérési paramétereket.

Operátor befolyása

Kézi mérések esetén az operátor képzettsége és tapasztalata jelentős hatással van a pontosságra. A helytelen benyomótest-elhelyezés, a túlzottan gyors vagy lassú nyomásgyakorlás, a ferde mérés, vagy a nem megfelelő mérési idő mind hibás eredményekhez vezethet. Az operátorok képzése és a standardizált működési eljárások (SOP-k) betartása kulcsfontosságú a reprodukálhatóság biztosításához.

Többszörös mérések szükségessége

A mérési pontatlanságok minimalizálása és a statisztikailag megbízható eredmények elérése érdekében javasolt több mérést végezni egy mintán. A szabványok általában legalább 5 mérést írnak elő, és ezek átlagát kell tekinteni a végső keménységi értéknek. Fontos, hogy a mérések között elegendő távolság legyen (általában legalább 6 mm), és ne mérjünk ugyanazon a ponton többször.

A Shore-keménységmérés precizitása aprólékos odafigyelést és a szabványok szigorú betartását igényli; a részletekben rejlik a megbízható eredmények kulcsa.

Szabványok és előírások a Shore-keménység mérésére

A Shore-keménység mérésének standardizálása elengedhetetlen a globális összehasonlíthatóság és a megbízható minőségellenőrzés érdekében. Számos nemzetközi és nemzeti szabvány létezik, amelyek részletesen meghatározzák a mérési eljárást, a műszerkövetelményeket, a minta előkészítését és az eredmények kiértékelését. A két legfontosabb nemzetközi szabvány az ISO és az ASTM.

ISO 7619-1: Gumi, vulkanizált vagy termoplasztikus – Keménység meghatározása durométerrel (Shore keménység) – 1. rész: A keménységmérő módszer (Shore A, D)

Az ISO 7619-1 szabvány kifejezetten a gumi és a termoplasztikus gumik (TPE) Shore A és Shore D keménységének meghatározására vonatkozik. Ez a szabvány részletesen leírja a durométerek követelményeit, a benyomótestek geometriáját és a rugóerőket. Meghatározza a minta előkészítésére vonatkozó előírásokat (pl. minimális vastagság, sík felület, akklimatizációs idő), a mérési körülményeket (hőmérséklet, mérési idő) és a mérési eljárást (a durométer elhelyezése, nyomásgyakorlás). Az ISO szabványok betartása biztosítja, hogy a világ bármely pontján végzett mérések összehasonlíthatók legyenek.

ASTM D2240: Standard Test Method for Rubber Property—Durometer Hardness

Az ASTM D2240 az American Society for Testing and Materials (Amerikai Anyagvizsgáló és Anyagkutató Társaság) szabványa, amely a gumi és a műanyag durométeres keménységének meghatározására szolgál. Ez a szabvány számos Shore-skálát lefed (A, B, C, D, DO, E, M, O, OO, OOO, OOO-S, R), és részletesen leírja az egyes skálákhoz tartozó durométerek specifikációit, a mérési eljárásokat és a pontosságot befolyásoló tényezőket. Az ASTM D2240 széles körben elfogadott Észak-Amerikában és számos más régióban, különösen az autóiparban és a repülőgépiparban.

Miért fontos a szabványok betartása?

A szabványok betartása több szempontból is kritikus:

• Összehasonlíthatóság: A szabványosított eljárások biztosítják, hogy a különböző laboratóriumokban vagy gyártóknál végzett mérések eredményei összehasonlíthatók legyenek. Ez elengedhetetlen a globális ellátási láncokban és a nemzetközi kereskedelemben.
• Minőségellenőrzés: A szabványok egyértelmű kritériumokat biztosítanak a termékek minőségének ellenőrzéséhez. Egy anyag csak akkor tekinthető megfelelőnek, ha a keménységi értéke a specifikált tűréshatáron belül van a szabványos mérési eljárás szerint.
• Jogi megfelelés: Bizonyos iparágakban (pl. orvosi eszközök, autóipar) a szabványoknak való megfelelés jogi követelmény, és a termékek biztonságosságát és megbízhatóságát garantálja.
• Kutatás és fejlesztés: A standardizált mérések lehetővé teszik a kutatók és fejlesztők számára, hogy pontosan jellemezzék az új anyagokat, és összehasonlítsák azokat a meglévőekkel.
• Hibák minimalizálása: A szabványok részletes útmutatást adnak a helyes mérési gyakorlatra, csökkentve az operátor által elkövethető hibák kockázatát.

A szabványok ismerete és azok szigorú alkalmazása elengedhetetlen minden olyan szakember számára, aki a Shore-keménység mérésével foglalkozik. A nem megfelelő mérési gyakorlatok téves döntésekhez, minőségi problémákhoz és jelentős anyagi veszteségekhez vezethetnek.

A Shore-keménység alkalmazása a különböző iparágakban

A Shore-keménység az egyik legfontosabb anyagtulajdonság az elasztomerek és műanyagok területén, ezért széles körben alkalmazzák a legkülönfélébb iparágakban. Az alábbiakban bemutatunk néhány kulcsfontosságú szektort, ahol a Shore-keménység mérése alapvető szerepet játszik.

Gumi- és műanyagipar: a minőségellenőrzés alapja

A gumi- és műanyagipar a Shore-keménységmérés legfőbb felhasználója. Itt a keménység egy alapvető paraméter a nyersanyagok bejövő ellenőrzésétől kezdve a gyártási folyamatközi ellenőrzésen át a késztermék végső minőségbiztosításáig.

• Alapanyag kiválasztás: A gyártók a specifikus keménységi követelmények alapján választják ki a megfelelő gumitípusokat vagy műanyag granulátumokat.
• Receptúra fejlesztés: Új anyagkeverékek vagy kompozitok fejlesztésekor a keménység mérése segít optimalizálni az összetételt a kívánt tulajdonságok eléréséhez.
• Minőségellenőrzés: Minden gyártott tételből mintát vesznek, és ellenőrzik a keménységet, hogy megbizonyosodjanak arról, hogy az megfelel a specifikációknak. Ez különösen fontos az autóiparban, ahol a hibás alkatrészek súlyos következményekkel járhatnak.
• Termékfejlesztés: Az új termékek prototípusainak tesztelése során a keménységmérés kulcsfontosságú az anyag viselkedésének megértéséhez és a tervezés finomításához.

Autóipar: biztonság és teljesítmény

Az autóiparban a Shore-keménység létfontosságú szerepet játszik számos alkatrész minőségének és teljesítményének biztosításában.

• Gumiabroncsok: A futófelület keménysége (általában 60-70 Shore A) befolyásolja a tapadást, a kopásállóságot és az üzemanyag-hatékonyságot. A téli és nyári gumik keménysége eltérő.
• Tömítések és O-gyűrűk: A motorban, sebességváltóban és más rendszerekben használt tömítéseknek megfelelő keménységűnek kell lenniük a szivárgásmentes működéshez és a hosszú élettartamhoz.
• Vibrációcsillapítók és bakok: A motorbakok, futóműelemek gumibakjai a rezgések elnyeléséért felelnek, keménységük közvetlenül befolyásolja a jármű komfortját és a zajszintet.
• Belső alkatrészek: Műszerfalak, kormánykerekek, ajtóburkolatok – ezek anyagainak keménysége befolyásolja az esztétikát, a tapintásérzetet és a tartósságot.

Egészségügy és gyógyszeripar: biokompatibilitás és funkcionalitás

Az egészségügyben és a gyógyszeriparban a Shore-keménységmérés hozzájárul az orvosi eszközök és implantátumok biztonságához és hatékonyságához.

• Orvosi eszközök: Katéterek, csövek, infúziós szerelékek – anyagaik keménysége befolyásolja a flexibilitást, a behelyezés kényelmét és a szövetekkel való interakciót.
• Implantátumok: Szilikon implantátumok, protézisek – a keménység kritikus a biokompatibilitás, a kényelem és a tartósság szempontjából.
• Gyógyszeradagoló rendszerek: Egyes tapaszok vagy beültethető rendszerek anyagainak keménysége befolyásolja a hatóanyag leadásának sebességét.
• Laboratóriumi eszközök: Gumidugók, tömítések, kesztyűk – a megfelelő keménység biztosítja a sterilitást és a biztonságot.

Építőipar: tartósság és szigetelés

Az építőiparban a Shore-keménység a szigetelőanyagok, tömítőanyagok és burkolatok tulajdonságait jellemzi.

• Szigetelőanyagok: Habosított polimerek, gumiszigetelések – keménységük befolyásolja a hő- és hangszigetelő képességet, valamint a mechanikai ellenállást.
• Tömítőanyagok: Szilikon- és poliuretán alapú tömítőanyagok – a keménységük határozza meg a rugalmasságukat, a tapadásukat és az időjárásállóságukat.
• Padlóburkolatok: Gumi- vagy PVC alapú padlóburkolatok keménysége befolyásolja a kopásállóságot, a csúszásmentességet és a kényelmet.

Elektronikai ipar: védelem és megbízhatóság

Az elektronikai iparban a Shore-keménység a burkolatok, szigetelések és védőanyagok tulajdonságait jellemzi.

• Kábelburkolatok: A kábelek külső szigetelésének keménysége (pl. PVC, gumi) befolyásolja a mechanikai védelmet, a rugalmasságot és a kopásállóságot.
• Gombok és billentyűzetek: A szilikon gombok keménysége befolyásolja a nyomásérzetet és az élettartamot.
• Elektronikai alkatrészek tokozása: Egyes érzékeny alkatrészeket puha, gélszerű anyagokba ágyaznak a mechanikai védelem és a rezgéscsillapítás érdekében.

Sport és szabadidő: teljesítmény és kényelem

A sport- és szabadidős termékek esetében a Shore-keménység a teljesítményt és a felhasználói élményt befolyásolja.

• Sportcipők talpa: A különböző részek keménysége optimalizálja a csillapítást, a stabilitást és a tapadást.
• Teniszütő markolat: A markolat anyagának keménysége befolyásolja a kényelmet és a rezgéselnyelést.
• Gördeszka kerekek: A kerekek keménysége (általában Shore A) meghatározza a sebességet, a tapadást és a rezgéselnyelést.

Ez a sokféleség is mutatja, hogy a Shore-keménység mérése egy alapvető, de rendkívül sokoldalú eszköz az anyagtudományban és a mérnöki gyakorlatban, amely nélkülözhetetlen a modern termékek fejlesztéséhez és gyártásához.

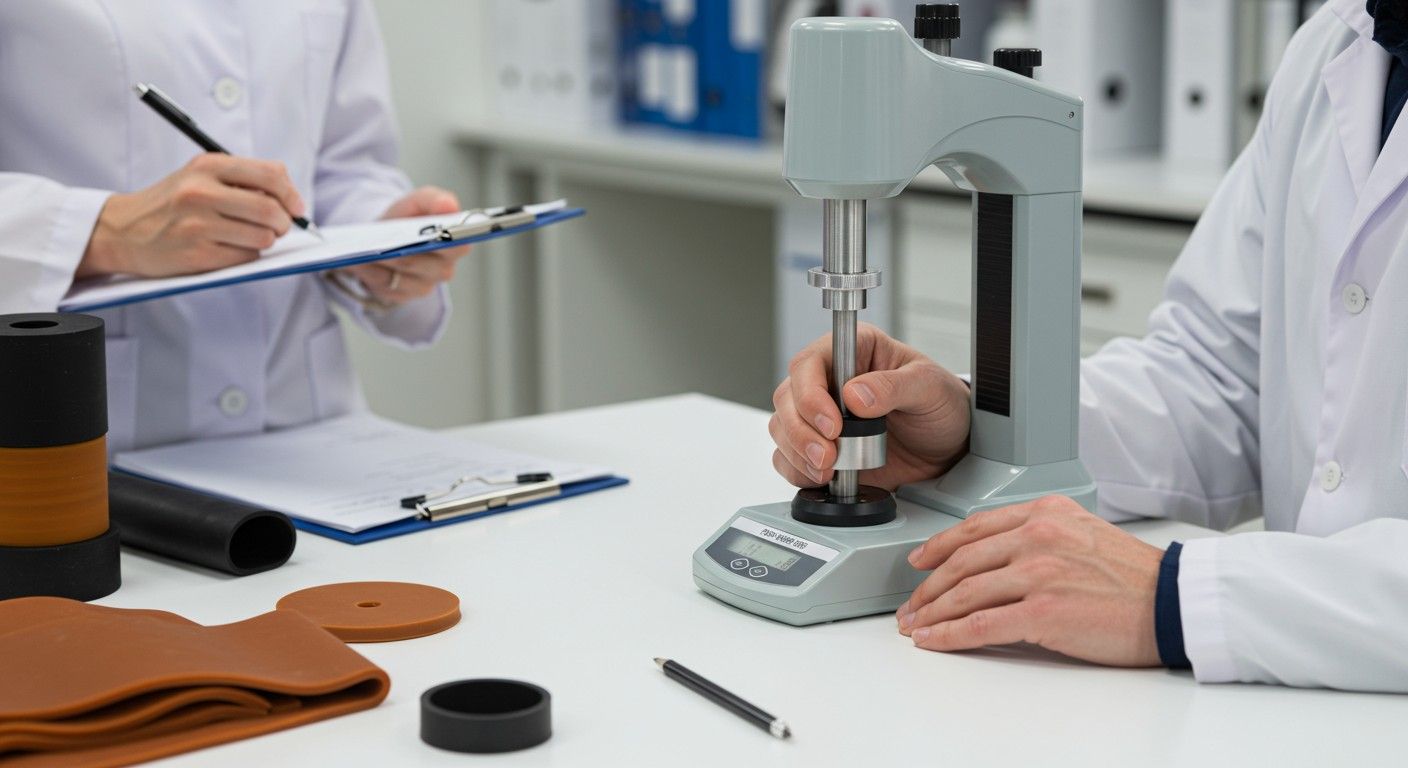

Gyakori problémák és azok megoldása a Shore-keménység mérése során

Még a tapasztalt szakemberek is szembesülhetnek kihívásokkal a Shore-keménység mérése során, amelyek pontatlan vagy inkonzisztens eredményekhez vezethetnek. Azonban a legtöbb probléma azonosítható és megfelelő intézkedésekkel orvosolható. A kulcs a szabványok alapos ismerete és a következetes mérési gyakorlat.

Inkonzisztens eredmények

Az egyik leggyakoribb probléma az inkonzisztens mérési eredmények, ami azt jelenti, hogy többszöri mérés során ugyanazon a mintán jelentősen eltérő értékeket kapunk.
Lehetséges okok és megoldások:

• Hőmérséklet-ingadozás: A minta és/vagy a környezet hőmérsékletének ingadozása jelentősen befolyásolja az elasztomerek keménységét.
  * Megoldás: Akklimatizálja a mintát és a durométert a standardizált mérési hőmérsékletre (általában 23 ± 2 °C) legalább 1 órán keresztül egy hőmérséklet-stabil környezetben.
• Helytelen mérési idő: A benyomótest túl rövid vagy túl hosszú ideig tartó lenyomása.
  * Megoldás: Szigorúan tartsa be a szabványban előírt mérési időt (pl. 3 mp gumiknál, 15 mp termoplasztoknál). Használjon időzítőt.
• Nem megfelelő minta előkészítés: Vékony, egyenetlen, poros vagy zsíros felületű minták.
  * Megoldás: Biztosítsa a szabványos mintavastagságot (min. 6 mm), sima, tiszta és száraz felületet. Kerülje a széleken való mérést.
• Operátor hiba: Inkonzisztens nyomás, ferde mérés, rángatózó mozdulatok.
  * Megoldás: Képezze az operátorokat, használjon asztali állványt vagy automatizált rendszert, ahol lehetséges. Gyakoroljon egyenletes nyomásgyakorlást.
• Durométer hiba/kalibrálatlanság: Az eszköz hibás működése vagy lejárt kalibrációja.
  * Megoldás: Rendszeresen kalibrálja a durométert standardizált referenciatömbökkel. Vizsgálja meg a benyomótestet kopás vagy sérülés szempontjából.

Minta előkészítési problémák

A minta nem megfelelő előkészítése gyakran a legfőbb oka a pontatlan eredményeknek.
Gyakori problémák:

• Túl vékony minta: A benyomótest áthatolhat az alátámasztó felületre, mesterségesen magas keménységet mutatva.
  * Megoldás: Használjon legalább 6 mm vastagságú mintát. Ha ez nem lehetséges, rétegezzen több vékony mintát egymásra, amíg el nem éri a kívánt vastagságot, ügyelve arra, hogy ne legyen légbuborék a rétegek között. Vagy használjon Shore M skálát, ha elérhető és megfelelő.
• Görbe vagy egyenetlen felület: A durométer nem tud merőlegesen és stabilan érintkezni a felülettel.
  * Megoldás: Vágja vagy csiszolja a mintát sík és párhuzamos felületűre. Ha ez nem lehetséges, több mérést végezzen különböző pontokon, és átlagolja az eredményeket, de vegye figyelembe, hogy az eredmények kevésbé lesznek megbízhatóak.
• Por, zsír vagy egyéb szennyeződések: Ezek megakadályozzák a benyomótest megfelelő érintkezését.
  * Megoldás: Tisztítsa meg a minta felületét mérés előtt.

Hőmérséklet-ingadozás

Bár már említettük, a hőmérséklet annyira kritikus, hogy érdemes külön kiemelni.
Probléma: A mérési környezet vagy a minta hőmérséklete nem stabil, vagy eltér a szabványban előírtól.
Megoldás:

• Használjon klímaberendezéssel ellátott mérőhelyiséget.
• Helyezze a mintákat egy hőmérséklet-szabályozott kamrába vagy vízfürdőbe a mérés előtt.
• Győződjön meg arról, hogy a durométer is akklimatizálódott a mérési hőmérsékletre.

Hibás kalibráció vagy műszerhiba

Egy rosszul kalibrált vagy hibás durométer konzisztensen pontatlan eredményeket fog adni.
Probléma: A durométer nem ad pontos értékeket ismert referenciatömbökön.
Megoldás:

• Rendszeres kalibrálás: Kövesse a gyártó ajánlásait és az iparági szabványokat a kalibrálási gyakoriságra vonatkozóan. Használjon hitelesített referenciatömböket.
• Műszerellenőrzés: Ellenőrizze a benyomótestet kopás, deformáció vagy szennyeződés szempontjából. Győződjön meg arról, hogy a rugómechanizmus szabadon mozog, és nincs elakadva.
• Szakember bevonása: Ha a durométer nem kalibrálható pontosan, forduljon a gyártóhoz vagy egy akkreditált szervizhez.

A megfelelő skála kiválasztása

A nem megfelelő Shore-skála használata szintén torzított eredményekhez vezethet.
Probléma: Például egy nagyon kemény anyag mérése Shore A skálán, vagy egy nagyon puha anyag mérése Shore D skálán. Az eredmények a skála szélső értékeinél „telítődnek” (pl. 98-100 Shore A, vagy 0-5 Shore D), ami nem ad elegendő differenciálást.
Megoldás:

• Mindig válassza ki a legmegfelelőbb skálát az anyag várható keménységi tartományának megfelelően.
• Ha a mért érték a skála felső (pl. >90 Shore A) vagy alsó (pl. <10 Shore A) 10%-ában van, fontolja meg egy másik, alkalmasabb skála használatát.

A fenti problémák és megoldások ismerete segíti a felhasználókat abban, hogy a Shore-keménység mérését a lehető legpontosabban és legmegbízhatóbban végezzék el, hozzájárulva a termékek minőségéhez és a folyamatok hatékonyságához.

A Shore-keménység és más anyagtulajdonságok kapcsolata

Bár a Shore-keménység önmagában egy fontos anyagtulajdonság, valós jelentősége gyakran abban rejlik, hogy hogyan korrelál más mechanikai és fizikai jellemzőkkel. Az anyagok tervezésekor és kiválasztásakor a mérnököknek komplexen kell gondolkodniuk, figyelembe véve, hogy a keménység hogyan befolyásolja az anyag teljesítményét egy adott alkalmazásban.

Rugalmasság és merevség

A Shore-keménység közvetlenül kapcsolódik az anyag rugalmasságához és merevségéhez. Általánosságban elmondható, hogy minél magasabb a Shore-keménység, annál merevebb és kevésbé rugalmas az anyag. Fordítva, a alacsony Shore-keménységű anyagok puhábbak és rugalmasabbak. Ez a kapcsolat alapvető fontosságú olyan alkalmazásokban, ahol az anyag deformációs képessége kritikus, például tömítéseknél, vibrációcsillapítóknál vagy rugalmas csöveknél. Egy túl kemény tömítés nem fog megfelelően zárni, míg egy túl puha anyag nem biztosít elegendő strukturális integritást.

Szakítószilárdság és nyúlás

Nincs közvetlen, univerzális korreláció a Shore-keménység és a szakítószilárdság vagy a nyúlás között, mivel ezeket a tulajdonságokat különböző mechanizmusok befolyásolják. Azonban bizonyos anyagtípusokon belül megfigyelhetők trendek. Például egy adott gumitípus családjában a keménység növelése (általában töltőanyagok hozzáadásával) gyakran együtt jár a szakítószilárdság növekedésével és a nyúlás csökkenésével. Ez nem egy abszolút szabály, és az anyag összetételétől, molekuláris szerkezetétől és a térhálósodás mértékétől is függ. Fontos, hogy a keménység mellett ezeket a tulajdonságokat is mérjék a teljes anyagi profil megismeréséhez.

Kopásállóság

A kopásállóság az anyag ellenállása a felületi anyagvesztéssel szemben, amelyet súrlódás vagy csiszolás okoz. Sok esetben a magasabb Shore-keménységű anyagok jobb kopásállóságot mutatnak, mivel jobban ellenállnak a felületi behatolásnak és a deformációnak. Ez különösen igaz a gumiabroncsok, szállítószalagok vagy ipari görgők esetében, ahol a keménység optimalizálása kulcsfontosságú az élettartam meghosszabbításához. Azonban a túlzott keménység ridegséghez vezethet, ami csökkentheti a kopásállóságot más mechanizmusok (pl. repedés) révén. Az ideális keménység megtalálása gyakran kompromisszumot igényel.

Sűrűség és fajsúly

Bár a sűrűség és a fajsúly nem közvetlenül kapcsolódik a Shore-keménységhez, az anyag összetétele (pl. töltőanyagok típusa és mennyisége) mindhárom tulajdonságot befolyásolja. Például a keményebb gumik gyakran több töltőanyagot (pl. korom) tartalmaznak, ami növelheti a sűrűségüket is. Azonban két különböző anyag azonos keménységi értékkel nagyon eltérő sűrűséggel rendelkezhet.

Hőállóság és kémiai ellenállás

A hőállóság és a kémiai ellenállás nagyrészt az anyag alappolimereinek kémiai szerkezetétől függ, és nem közvetlenül a Shore-keménységtől. Azonban a keménység változása magas hőmérsékleten vagy agresszív kémiai környezetben jelezheti az anyag degradációját vagy tulajdonságainak változását. Például egy gumi tömítés keménységének jelentős csökkenése magas hőmérsékleten figyelmeztető jel lehet, hogy az anyag elveszíti integritását.

Anyagválasztás optimalizálása

A Shore-keménység más anyagtulajdonságokkal való kapcsolatának megértése elengedhetetlen az anyagválasztás optimalizálásához. A mérnököknek nem elegendő csak egyetlen tulajdonságot, például a keménységet figyelembe venniük. Egy komplex alkalmazásban az anyagot úgy kell megválasztani, hogy a keménység, a rugalmasság, a szakítószilárdság, a kopásállóság és egyéb releváns tulajdonságok együttesen feleljenek meg a tervezési követelményeknek. Például egy autó gumiabroncsának futófelületét úgy tervezik, hogy optimális egyensúlyt teremtsen a tapadás (gyakran puhább anyag), a kopásállóság (gyakran keményebb anyag) és az üzemanyag-hatékonyság között, mindezt a keménységi tartományok gondos szabályozásával érik el.

Összességében a Shore-keménység egy hasznos indikátor, amely betekintést nyújt az anyag viselkedésébe, de mindig más anyagtulajdonságokkal összefüggésben kell értelmezni a teljes kép megrajzolásához. A sikeres termékfejlesztéshez és gyártáshoz elengedhetetlen a mechanikai jellemzők holisztikus megközelítése.

Jövőbeli trendek és fejlesztések a keménységmérésben

A Shore-keménység mérése, mint megbízható és bevált módszer, továbbra is alapvető marad az iparban. Azonban a technológiai fejlődés és az ipar 4.0 kihívásai új lehetőségeket nyitnak meg a keménységmérés pontosságának, sebességének és automatizálásának további javítására. A jövőbeli trendek várhatóan a digitalizáció, az automatizálás és az intelligens adatelemzés irányába mutatnak.

Fejlettebb szenzorok és mérőműszerek

A durométerek fejlődése a jövőben valószínűleg a még pontosabb és megbízhatóbb szenzortechnológiák bevezetésével folytatódik. Az optikai szenzorok, a piezoelektromos érzékelők és a fejlettebb erőmérő cellák lehetővé tehetik a behatolás mélységének és a rugóerőnek a még finomabb mérését. Ez különösen előnyös lehet a nagyon puha vagy nagyon vékony anyagok mérésénél, ahol a hagyományos mechanikus rendszerek korlátaikba ütköznek.

• Nagy felbontású digitális kijelzők: Még tisztább és pontosabb leolvasást biztosítanak.
• Integrált hőmérséklet-érzékelők: Automatikusan kompenzálják a hőmérséklet-ingadozásokat, vagy figyelmeztetnek, ha a minta nincs a megfelelő hőmérsékleten.
• Vezeték nélküli adatátvitel: Bluetooth vagy Wi-Fi kapcsolatok révén a mérési adatok azonnal továbbíthatók központi rendszerekbe, csökkentve az emberi hibát és felgyorsítva az adatelemzést.

Automatizálás és robotika

Az automatizált keménységmérő rendszerek már léteznek, de a jövőben várhatóan még inkább elterjednek és kifinomultabbá válnak. A robotkarok, amelyek képesek a minták behelyezésére, a mérés elvégzésére és az eredmények rögzítésére, jelentősen növelik a gyártósorok hatékonyságát és a minőségellenőrzés megbízhatóságát.

• Teljesen automatizált tesztcellák: A minták betöltésétől a mérésen át az adatrögzítésig minden lépés automatizált.
• Gépi látás rendszerek: A minták pozicionálásának és az esetleges felületi hibák azonosításának automatizálására.
• Integrált robotika: Robusztusabb és rugalmasabb rendszerek a különböző méretű és formájú minták kezelésére.

Ez a fejlődés különösen releváns a nagy volumenű gyártásban, ahol a 100%-os ellenőrzés gazdaságosan megvalósíthatóvá válik.

Mesterséges intelligencia és gépi tanulás az adatelemzésben

A mesterséges intelligencia (MI) és a gépi tanulás (ML) forradalmasíthatja a keménységmérési adatok elemzését és értelmezését. Az MI algoritmusok képesek nagy mennyiségű mérési adatot elemezni, mintázatokat felismerni, és előre jelezni az anyagok viselkedését.

• Prediktív minőségellenőrzés: Az MI képes lehet előre jelezni a lehetséges minőségi problémákat a keménységi adatok alapján, mielőtt azok súlyossá válnának.
• Folyamatoptimalizálás: Az MI segíthet azonosítani a gyártási paraméterek és a keménység közötti korrelációkat, lehetővé téve a folyamatok finomhangolását a kívánt anyagtulajdonságok eléréséhez.
• Anyagfejlesztés: Az ML modellek gyorsíthatják az új anyagok fejlesztését azáltal, hogy előrejelzik a különböző összetételek keménységét és más tulajdonságait.
• Automatikus hibaelemzés: Az MI képes lehet azonosítani a mérési hibákat vagy anomáliákat, és javaslatokat tenni a javításra.

Mikro- és nano-keménységmérés

Ahogy az anyagok és a termékek mérete egyre kisebb lesz, úgy nő az igény a mikro- és nano-keménységmérésre. Bár ezek a módszerek eltérnek a hagyományos Shore-keménységtől (pl. Vickers, Knoop, Berkovich indenter), a mögöttes elv – a behatolás ellenállásának mérése – hasonló. A Shore-keménység területén is megjelenhetnek olyan miniatürizált durométerek, amelyek rendkívül kis minták, vékony bevonatok vagy felületi rétegek keménységének mérésére alkalmasak, kiegészítve a hagyományos módszereket.

• Felületi keménység vizsgálata: A bevonatok és vékony rétegek, amelyek vastagsága nem teszi lehetővé a hagyományos Shore mérést.
• Kompozit anyagok: Különböző fázisok keménységének mérése mikroszkopikus szinten.

A jövő keménységmérése a digitalizáció, az automatizálás és az intelligens adatelemzés szinergiájában rejlik, ami új szintre emeli a precíziót és a hatékonyságot.

Ezek a trendek azt mutatják, hogy bár a Shore-keménység mérésének alapelve évtizedek óta változatlan, a technológiai fejlődés folyamatosan új eszközöket és megközelítéseket kínál a mérési folyamat optimalizálására és az adatok mélyebb elemzésére. Ezáltal a keménységmérés még inkább beágyazódik a modern, intelligens gyártási környezetekbe, hozzájárulva a termékek minőségének és a gyártási folyamatok hatékonyságának további javításához.
