Potenciométer: mit jelent és hogyan működik?

A modern elektronika világában számtalan olyan alkatrésszel találkozhatunk, amelyek a mindennapjaink szerves részét képezik, anélkül, hogy tudatosan észrevennénk őket. Ezek közé tartozik a potenciométer is, egy rendkívül sokoldalú és alapvető komponens, amelynek működési elve egyszerű, mégis elengedhetetlen számos eszköz megfelelő működéséhez. Gondoljunk csak egy hangerőszabályzóra, egy fényerő-szabályzóra, vagy akár egy ipari gép precíziós vezérlőjére; mindegyik mögött gyakran egy potenciométer áll. Ez az alkatrész lényegében egy változtatható ellenállás, amely lehetővé teszi a feszültség vagy áramerősség finomhangolását egy áramkörben, ezáltal biztosítva a kívánt működési paramétereket. A potenciométerek széles skálán mozognak méretben, formában és funkcióban, de alapvető működési elvük egységes, és az elektromos ellenállás alapvető törvényein nyugszik. Ahhoz, hogy megértsük a komplex elektronikai rendszereket, elengedhetetlen a potenciométerek szerepének és működésének mélyreható ismerete.

Mi is az a potenciométer valójában?

A potenciométer egy háromlábú passzív elektronikai alkatrész, amelynek fő funkciója egy áramkörben lévő feszültségosztás megvalósítása, vagy egyszerűbben fogalmazva, egy változtatható ellenállás biztosítása. Nevét a „potenciál” (feszültség) és a „mérő” szavakból kapta, utalva arra, hogy eredetileg feszültségmérésre is használták, de ma már sokkal inkább vezérlési célokra alkalmazzák. Alapvető felépítése egy ellenállás pályából áll, amelynek két végpontja fixen csatlakozik az áramkörhöz, és egy mozgatható érintkezőből, az úgynevezett csúszkából (vagy wiper), amely az ellenállás pályán mozogva változtatja meg az ellenállásértéket a csúszka és a pálya egyik végpontja között. Ez a mozgás lehet forgó vagy lineáris, attól függően, hogy milyen típusú potenciométerről van szó. A potenciométerek kulcsfontosságúak a precíz beállításokhoz, a finomhangoláshoz és a felhasználói interakciókhoz az elektronikában, legyen szó akár egy egyszerű rádióról, akár egy kifinomult ipari vezérlőrendszerről. A változtatható ellenállás képessége teszi lehetővé, hogy az áramkörök rugalmasan alkalmazkodjanak különböző igényekhez és körülményekhez.

A potenciométer alapvető működési elve

A potenciométer működési elve az Ohm törvényén és az ellenállás fogalmán alapul. Képzeljünk el egy ellenállás pályát, amelynek teljes hossza egy bizonyos ellenállásértékkel rendelkezik, például 10 kΩ-mal. Ennek a pályának a két végpontjára egy feszültséget kapcsolunk, mondjuk 10 V-ot. A pálya mentén minden pontnak más és más feszültségesése lesz a kiindulási ponthoz képest. A potenciométer harmadik lába, a csúszka, egy mechanikus elem, amely az ellenállás pályán mozog. Ahogy a csúszka elmozdul a pálya egyik végétől a másikig, úgy változik az ellenállás a csúszka és a pálya bármelyik végpontja között. Ha a csúszka a pálya egyik végéhez közel van, akkor az ellenállás minimális, míg a másik végéhez közel maximális lesz. Ezzel párhuzamosan a csúszkán megjelenő feszültség is arányosan változik. Ez a feszültségosztó elrendezés teszi lehetővé, hogy a bemeneti feszültség egy részét, egy szabályozható hányadát kivezessük a csúszka lábán. Így a potenciométerrel pontosan beállíthatjuk a kimeneti feszültséget 0 V és a teljes bemeneti feszültség között. A feszültségosztó funkciója az, ami a potenciométert oly sokoldalúvá teszi a vezérlési és beállítási feladatokban.

A potenciométer nem csupán egy alkatrész; a precíz szabályozás és a felhasználói interakció alapköve az elektronikai rendszerekben, lehetővé téve a feszültség finomhangolását egyszerű mozdulattal.

A potenciométer és az Ohm törvénye

Az Ohm törvénye, amely kimondja, hogy egy vezetőn átfolyó áram (I) egyenesen arányos a vezető két vége közötti feszültséggel (U) és fordítottan arányos a vezető ellenállásával (R) (U = I * R), alapvető fontosságú a potenciométer működésének megértéséhez. A potenciométer, mint már említettük, egy változtatható ellenállás. Amikor egy potenciométert feszültségosztóként használunk, a teljes ellenállás pályán állandó áram folyik át, ha a terhelés elhanyagolható. A csúszka elmozdításával az ellenállás pálya két részre oszlik, R1 és R2 ellenállásokra, amelyek összege adja a teljes ellenállást. A csúszkán megjelenő feszültség (U_out) az egyik ellenállás rész (például R1) és a teljes ellenállás (R_total) arányának és a bemeneti feszültség (U_in) szorzatával egyenlő: U_out = U_in * (R1 / R_total). Ez az arányos feszültségesés az, amit a potenciométer kihasznál a kimeneti feszültség szabályozására. A precíz feszültségosztás képessége teszi lehetővé, hogy a potenciométer finoman állítsa a kimeneti jelet, legyen szó hangerőről, fényerőről vagy egyéb paraméterről, szigorúan az Ohm törvényének keretein belül.

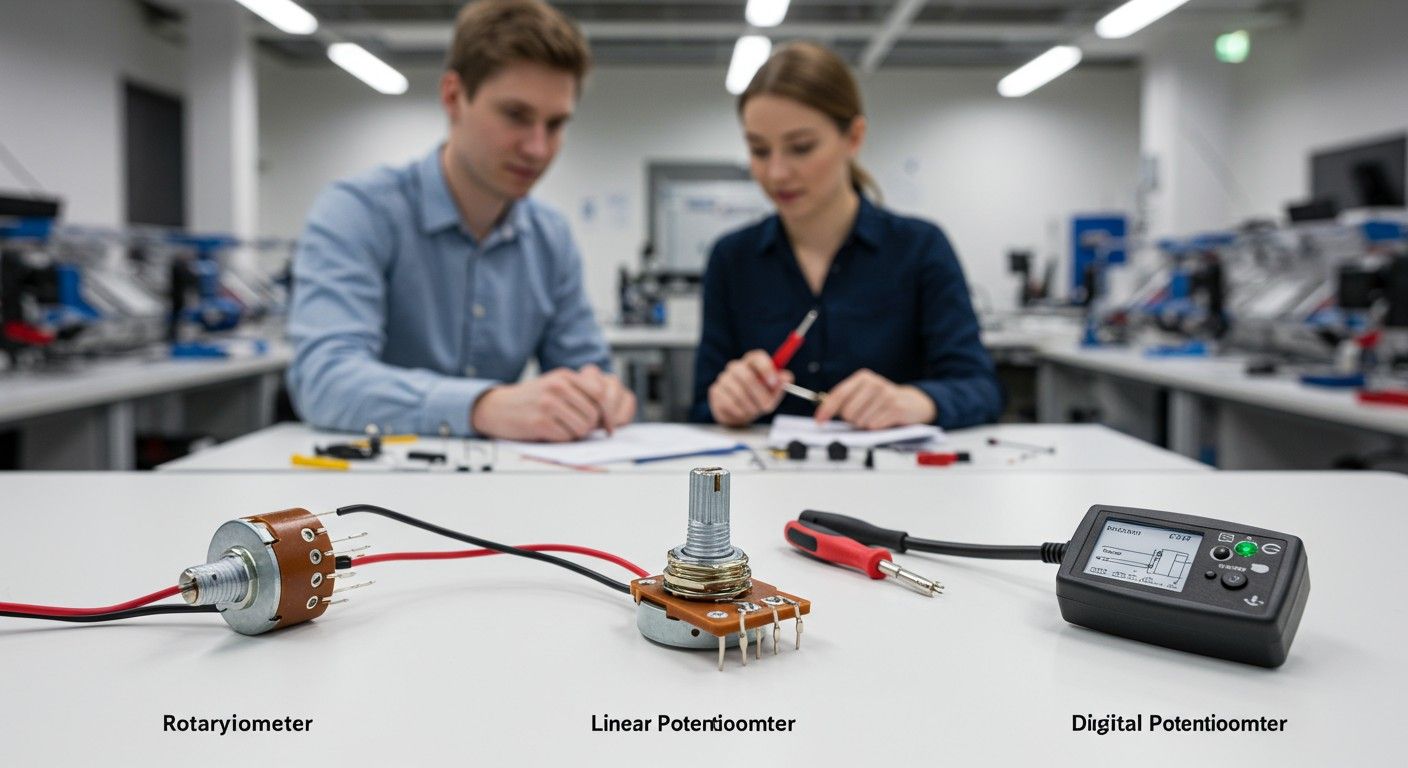

A potenciométer főbb típusai és jellemzőik

A potenciométerek rendkívül sokfélék lehetnek, mind felépítésüket, mind alkalmazási területüket tekintve. Azonban néhány alapvető kategória segít eligazodni ebben a sokszínűségben. A választás során fontos figyelembe venni az adott alkalmazás igényeit, a szükséges pontosságot, az élettartamot és a fizikai méreteket is. A különböző típusok eltérő mechanikai és elektromos tulajdonságokkal rendelkeznek, amelyek meghatározzák, hogy melyik a legmegfelelőbb egy adott feladathoz. Az alábbiakban bemutatjuk a leggyakoribb potenciométer típusokat és azok főbb jellemzőit.

Forgó potenciométerek

A forgó potenciométerek a legelterjedtebb típusok, amelyeket a legtöbb felhasználó ismer. Ezekben az esetekben a csúszka egy tengely elforgatásával mozog egy kör alakú ellenállás pályán. A tengely általában egy gombbal van ellátva, ami lehetővé teszi a felhasználó számára az egyszerű és intuitív beállítást. Alkalmazási területük rendkívül széles, a hangerőszabályzóktól kezdve a rádiókon, erősítőkön és keverőpultokon át, egészen a műszerfalak világításának szabályozásáig. Léteznek egyfordulatos és többfordulatos (multiturn) változatok is. Az egyfordulatos potenciométerek általában 270-300 fokos elfordulást tesznek lehetővé, míg a többfordulatosak akár 10 vagy több fordulatot is, ami rendkívül finom és precíz beállítást tesz lehetővé, például mérőműszerekben vagy precíziós vezérlőrendszerekben. A forgó potenciométer mechanikai robusztussága és egyszerű kezelhetősége miatt vált ilyen népszerűvé.

Csúszó potenciométerek

A csúszó potenciométerek, más néven fader-ek, lineáris elmozdulással működnek. A csúszka egy egyenes ellenállás pályán mozog egy kar segítségével. Ezeket gyakran használják audio keverőpultokban, DJ-felszerelésekben, vagy olyan alkalmazásokban, ahol a vizuális visszajelzés és a gyors, egyértelmű beállítás fontos. A csúszó potenciométerek előnye, hogy könnyen áttekinthető a beállítási pozíció, és több csúszka egymás mellé helyezésével könnyen összehasonlíthatók a különböző csatornák szintjei. Ezenkívül ergonomikusabbak lehetnek bizonyos felhasználói felületeken. Bár mechanikai szempontból érzékenyebbek lehetnek a porra és a szennyeződésekre, mint a zárt forgó típusok, a modern kivitelek már jóval ellenállóbbak. A csúszó potenciométer esztétikailag is hozzájárul a professzionális audioberendezések jellegzetes megjelenéséhez.

Lineáris potenciométerek

A lineáris potenciométerek az ellenálláslefutás szempontjából meghatározóak. Ezeknél a típusoknál az ellenállás értéke arányosan változik a csúszka elmozdulásával. Ez azt jelenti, hogy ha a csúszka a pálya felénél van, az ellenállás pontosan a teljes ellenállás fele. Ez a tulajdonság ideálissá teszi őket olyan alkalmazásokhoz, ahol a bemeneti jel és a kimeneti válasz között egyenes arányosságra van szükség. Például mérőműszerekben, pozícióérzékelőkben vagy olyan vezérlőrendszerekben, ahol a beállítás finom és egyenletes változását várjuk el. A lineáris ellenálláslefutás alapvető számos ipari és precíziós alkalmazásban, ahol a pontosság és a kiszámíthatóság kulcsfontosságú. Gyakran jelölik őket „B” betűvel vagy „LIN” felirattal a termékleírásokban.

Logaritmikus potenciométerek

A logaritmikus potenciométerek ellenálláslefutása nem lineáris. Az ellenállás értéke logaritmikusan változik a csúszka elmozdulásával. Ez a típus különösen fontos az audio alkalmazásokban, mint például a hangerőszabályzók. Az emberi fül ugyanis nem lineárisan, hanem logaritmikusan érzékeli a hangintenzitást. Ezért, ha egy lineáris potenciométert használnánk hangerőszabályzónak, a hangerő változása a skála elején túl gyorsnak, a végén pedig túl lassúnak tűnne. A logaritmikus potenciométerek viszont úgy vannak kialakítva, hogy a hallásérzékünkhöz igazodva egyenletesebb hangerőváltozást biztosítsanak a teljes tartományban. Jelölésük gyakran „A” betűvel vagy „LOG” felirattal történik. A logaritmikus ellenálláslefutás kulcsfontosságú a kellemes és természetes hangélmény biztosításában.

Trimmer potenciométerek

A trimmer potenciométerek, vagy egyszerűen trimmerek, kis méretű, beállítható ellenállások, amelyeket általában egy áramkörön belül, a nyomtatott áramköri lapra forrasztva használnak. Ezeket nem a felhasználó állítja be rendszeresen, hanem a gyártás vagy a szervizelés során egyszeri vagy ritka finomhangolásra szolgálnak. Gyakran csavarhúzóval állíthatók, és rendkívül stabilak, miután beállították őket. Alkalmazási területük kiterjed az erősítők offset feszültségének beállítására, az oszcillátorok frekvenciájának kalibrálására, vagy bármely olyan helyre, ahol egy belső paraméter pontos beállítása szükséges. A trimmerek célja a precíziós, de nem folyamatosan változó beállítások biztosítása. A precíziós beállítás elengedhetetlen a komplex áramkörök optimális működéséhez.

Digitális potenciométerek

A digitális potenciométerek, más néven digipotok, az analóg potenciométerek elektronikus alternatívái. Ezek az integrált áramkörök digitálisan vezérelhetők mikrovezérlők vagy más digitális áramkörök segítségével. A csúszka helyzetét nem mechanikai mozgással, hanem digitális parancsokkal (pl. I2C, SPI protokollon keresztül) állítják be, ami számos előnnyel jár. Nincs mechanikai kopás, nagyobb a pontosság, a beállítások könnyen tárolhatók és visszahívhatók, és távolról is vezérelhetők. Bár általában drágábbak és korlátozottabbak a feszültség- és áramkezelési képességeikben, mint az analóg társaik, a digitális vezérlés és az automatizálás iránti igény növekedésével egyre elterjedtebbé válnak. A digitális vezérlés új lehetőségeket nyit meg az elektronikai tervezésben.

Érzékelő potenciométerek

Az érzékelő potenciométerek egy speciális kategóriát képviselnek, ahol a potenciométer elsődleges célja nem a feszültségosztás, hanem valamilyen fizikai mennyiség (pl. elmozdulás, szög, nyomás) elektromos jellé alakítása. Ezek a potenciométerek gyakran be vannak építve mechanikai rendszerekbe, és a mozgásuk arányos egy fizikai paraméterrel. Például egy lineáris elmozdulásérzékelő potenciométer egy gépalkatrész pozícióját méri, míg egy forgó potenciométer egy tengely szögét. Ezek az eszközök pozícióérzékelőként vagy szögelfordulás-érzékelőként funkcionálnak, és széles körben alkalmazzák őket robotikában, ipari automatizálásban, orvosi berendezésekben és autóipari rendszerekben. Az érzékelő potenciométerek megbízhatóságot és költséghatékony megoldást kínálnak a mozgás detektálására.

A potenciométer kulcsfontosságú paraméterei

A potenciométerek kiválasztásakor és alkalmazásakor számos fontos paramétert kell figyelembe venni, amelyek meghatározzák az alkatrész teljesítményét, pontosságát és élettartamát. Ezek a paraméterek segítenek a mérnököknek és hobbielektronikusoknak abban, hogy a legmegfelelőbb potenciométert válasszák ki az adott alkalmazáshoz. Egy rosszul megválasztott potenciométer nem csak a rendszer működését ronthatja, de akár az alkatrész gyors tönkremeneteléhez is vezethet. A részletes specifikációk alapos áttekintése elengedhetetlen a megbízható és tartós működés érdekében.

Ellenállásérték

Az ellenállásérték (vagy névleges ellenállás) a potenciométer teljes ellenállás pályájának maximális ellenállása, amelyet ohmban (Ω), kiloohmban (kΩ) vagy megaohmban (MΩ) adnak meg. Ez a paraméter alapvető fontosságú, mivel meghatározza a potenciométer feszültségosztó képességét és az áramkörben folyó maximális áramot. Például egy 10 kΩ-os potenciométer teljes ellenállása 10 000 ohm. A választásnál figyelembe kell venni az áramkör bemeneti impedanciáját és a terhelés ellenállását is, hogy elkerüljük a jel túlterhelését vagy a pontatlan működést. A túl alacsony ellenállás nagy áramot engedne át, míg a túl magas ellenállás érzékenyebbé teheti az áramkört a zajra. A megfelelő ellenállásérték kiválasztása kulcsfontosságú a stabil működéshez.

Teljesítmény

A teljesítmény (vagy disszipációs teljesítmény) az a maximális hőteljesítmény, amelyet a potenciométer károsodás nélkül képes eldisszipálni, wattban (W) megadva. Mivel a potenciométer egy ellenállás, az áram átfolyása hőt termel rajta (P = U * I = I^2 * R). Ha a potenciométert túl nagy áramnak vagy feszültségnek tesszük ki, a keletkező hő meghaladhatja a maximális disszipációs képességét, ami az alkatrész túlmelegedéséhez és meghibásodásához vezethet. Fontos, hogy a potenciométer teljesítménye meghaladja az áramkörben várható maximális disszipációt, különösen olyan alkalmazásokban, ahol jelentős áramok folynak át rajta. A teljesítménytűrés kritikus tényező a megbízhatóság szempontjából.

Tolerancia

A tolerancia azt a maximális eltérést jelöli, amennyivel a potenciométer valós ellenállásértéke eltérhet a névleges értékétől, általában százalékban kifejezve. Például egy 10 kΩ-os potenciométer, ±10% toleranciával, valójában 9 kΩ és 11 kΩ közötti ellenállásértékkel rendelkezhet. Bár a potenciométerek gyakran nem igényelnek olyan szigorú toleranciát, mint a fix ellenállások, bizonyos precíziós alkalmazásokban a szűkebb tolerancia elengedhetetlen lehet. A standard tolerancia általában ±10% vagy ±20%, de léteznek precíziós potenciométerek ±1% vagy még szűkebb toleranciával is. A megfelelő tolerancia kiválasztása befolyásolja az áramkör pontosságát és reprodukálhatóságát.

Ellenálláslefutás (Taper/Resistance Law)

Az ellenálláslefutás, vagy taper, az ellenállás változásának módját írja le a csúszka elmozdulásával arányosan. Mint már említettük, két fő típusa van: a lineáris (LIN vagy B), ahol az ellenállás egyenesen arányosan változik, és a logaritmikus (LOG, AUDIO vagy A), ahol az ellenállás logaritmikusan változik. Léteznek ezen kívül exponenciális (anti-logaritmikus) és egyéb speciális lefutások is, bár ritkábban fordulnak elő. Az ellenálláslefutás kiválasztása kulcsfontosságú az alkalmazás jellegétől függően. Például audio hangerőszabályzókhoz logaritmikus, míg pozícióérzékelőkhöz lineáris lefutás szükséges. A helyes ellenálláslefutás biztosítja a kívánt felhasználói élményt és a rendszer pontosságát.

Felbontás

A felbontás azt jelenti, hogy milyen finom lépésekben lehet beállítani az ellenállásértéket, illetve a kimeneti feszültséget. Az analóg potenciométerek esetében a felbontás elméletileg végtelen, mivel a csúszka folyamatosan mozog az ellenállás pályán. Azonban a gyakorlatban a mechanikai pontatlanságok és a szennyeződések korlátozhatják a valóban elérhető finomhangolást. A többfordulatos potenciométerek lényegesen jobb felbontást kínálnak, mint az egyfordulatosak, mivel nagyobb fizikai elmozdulás szükséges egy adott ellenállásváltozáshoz. A digitális potenciométerek esetében a felbontás diszkrét lépésekben (bitekben) van megadva, például egy 8 bites digipot 256 különböző ellenállásértéket képes beállítani. A megfelelő felbontás kiválasztása a precíziós igényektől függ.

Élettartam

Az élettartam a potenciométer azon képességét jelöli, hogy hány beállítási ciklust (vagy fordulatot) képes elviselni, mielőtt a teljesítménye jelentősen romlana. A mechanikai potenciométerek esetében a kopás a fő tényező, amely korlátozza az élettartamot. A csúszka folyamatosan érintkezik az ellenállás pályával, ami idővel kopáshoz, zajhoz vagy szakadozáshoz vezethet. Az élettartamot általában tízezres, százezres vagy akár milliós ciklusokban adják meg. Magasabb minőségű anyagok és precíziós gyártás növelheti az élettartamot. Digitális potenciométerek esetében nincs mechanikai kopás, így az élettartamuk sokkal hosszabb lehet. A hosszú élettartam kritikus tényező ipari és nagy igénybevételű alkalmazásokban.

Paraméter	Leírás	Típusos értékek / Jellemzők
Ellenállásérték	A teljes ellenállás pálya maximális ellenállása.	100 Ω – 10 MΩ
Teljesítmény	Maximális hőteljesítmény, amit károsodás nélkül elvisel.	0.05 W – 2 W (általánosan)
Tolerancia	A valós érték eltérése a névleges ellenállástól.	±5%, ±10%, ±20% (precíziós: ±1% vagy kevesebb)
Ellenálláslefutás	Az ellenállás változásának módja a csúszka elmozdulásával.	Lineáris (B), Logaritmikus (A), Exponenciális (C)
Felbontás	A beállítható ellenállásértékek finomsága.	Analóg: folyamatos (elméletileg), Digitális: 6-10 bit (64-1024 lépés)
Élettartam	A beállítási ciklusok száma a meghibásodásig.	10 000 – 1 000 000 ciklus (mechanikus)

A potenciométerek alkalmazási területei

A potenciométerek rendkívül sokoldalú alkatrészek, amelyek a legkülönfélébb iparágakban és elektronikai eszközökben megtalálhatók. Egyszerűségük és megbízhatóságuk miatt továbbra is népszerűek, még a digitális technológia térnyerése ellenére is. Az alábbiakban bemutatjuk a legfontosabb alkalmazási területeket, amelyek jól demonstrálják a potenciométer nélkülözhetetlenségét a modern világban. Ezek az alkalmazások rávilágítanak arra, hogy a feszültség finomhangolása milyen sokféle módon segíti a technológia fejlődését és a felhasználói élmény javítását.

Audió és videó technika

Az audio és videó berendezésekben a potenciométerek szinte mindenhol jelen vannak. A legnyilvánvalóbb alkalmazás a hangerőszabályzó, ahol a logaritmikus potenciométerek biztosítják a fül számára természetes hangérzetet. Keverőpultokban a csúszó potenciométerek (fader-ek) a csatornák szintjének, az effektusok mértékének vagy a panorámának a beállítására szolgálnak. Gitárerősítőkön, rádiókon, equalizer-eken és egyéb audioeszközökön a hangszín (mély, közép, magas) beállítása is potenciométerekkel történik. Videó berendezésekben a fényerő, kontraszt, színtelítettség vagy a kamerák fókuszának manuális beállítása is gyakran potenciométereken keresztül valósul meg. Az audió technika szempontjából a potenciométerek a felhasználói vezérlés sarokkövei.

Ipari vezérlés és automatizálás

Az ipari környezetben a potenciométerek kulcsszerepet játszanak a gépek és rendszerek precíziós vezérlésében. Pozícióérzékelőként használják őket robotkarokban, CNC gépekben és egyéb mozgó alkatrészekben, ahol a pontos elhelyezkedés mérése elengedhetetlen. A forgó potenciométerek sebességszabályzóként funkcionálnak motoroknál vagy adagolórendszereknél, míg a trimmerek a vezérlőpanelek belső kalibrálására szolgálnak. Hőmérséklet-szabályzókban, nyomásmérőkben és egyéb szenzoros rendszerekben is megtalálhatók, ahol a bemeneti jel finomhangolására van szükség. A ipari automatizálás területén a potenciométerek a megbízható és pontos visszacsatolás és vezérlés alapját képezik.

Orvosi műszerek

Az orvosi technológiában a pontosság és a megbízhatóság kiemelten fontos. A potenciométereket számos orvosi műszerben alkalmazzák, például diagnosztikai berendezésekben, terápiás eszközökben vagy rehabilitációs gépekben. Elektrokardiográfokban (EKG), ultrahang készülékekben vagy dialízis gépekben a paraméterek finomhangolására szolgálnak. A precíziós potenciométerek lehetővé teszik a gyógyszeradagolók, infúziós pumpák vagy műtéti eszközök pontos beállítását. Az orvosi képalkotó rendszerekben a képminőség optimalizálása is gyakran potenciométerekkel történik. Az orvosi műszerek területén a potenciométerek a biztonságos és hatékony kezelések alapját biztosítják.

Autóipar

Az autóiparban a potenciométerek számos funkciót látnak el. A gázpedál helyzetének érzékelésére szolgáló szenzorok gyakran potenciométer alapúak, amelyek a pedál lenyomásának mértékét alakítják át elektromos jellé, amit a motorvezérlő egység (ECU) használ fel. A kormánykerék szögének mérésére, az üzemanyagszint-jelzőkben, a fényszórók magasságának beállításában, vagy akár az ülések és tükrök pozíciójának memóriafunkciójában is potenciométerek találhatók. A autóiparban a megbízhatóság és a tartósság kiemelten fontos, ezért a potenciométereket robusztus kivitelben gyártják az extrém környezeti feltételek elviselésére.

Játékipar és szimulátorok

A játékiparban és a szimulátorokban a potenciométerek a felhasználói interakciók alapvető részét képezik. Joystick-okban, kormánykerekekben, pedálokban és egyéb vezérlőkben a mozgás, a sebesség vagy az irány érzékelésére szolgálnak. A szimulátorokban, legyen szó repülőgép-szimulátorról vagy versenyszimulátorról, a valósághű élményt potenciométerek segítségével érik el, amelyek a fizikai mozgást pontos elektromos jellé alakítják. A játékiparban a potenciométerek a valósághű és reszponzív vezérlés kulcsa, ami nagyban hozzájárul a játékélményhez.

Mérőműszerek

A precíziós mérőműszerekben, mint például oszcilloszkópok, tápegységek, multiméterek vagy kalibrátorok, a potenciométerek a beállítások finomhangolására és a mérések pontosságának biztosítására szolgálnak. A többfordulatos potenciométerek különösen népszerűek ebben a szegmensben, mivel rendkívül pontos és ismételhető beállításokat tesznek lehetővé. A referenciafeszültségek beállítására, a kalibrációs pontok megadására vagy a mérési tartományok kiválasztására is gyakran potenciométereket használnak. A mérőműszerek területén a potenciométerek a pontosság és a megbízhatóság garanciái.

Kutatás és fejlesztés

A kutatás és fejlesztés (K+F) laboratóriumaiban a potenciométerek elengedhetetlen eszközök a prototípusok építésénél, a kísérletek beállításánál és a különböző áramkörök tesztelésénél. A mérnökök és tudósok gyakran használnak potenciométereket a feszültség- vagy áramszintek gyors és rugalmas beállítására, az érzékenység finomhangolására vagy a különböző paraméterek optimalizálására. Az egyedi áramkörök tervezésekor a potenciométerek lehetővé teszik a rugalmas kísérletezést és a változatos beállítások kipróbálását. A K+F területén a potenciométerek a kísérletezés szabadságát és a gyors prototípus-készítés lehetőségét biztosítják.

A potenciométerek előnyei és hátrányai

Mint minden elektronikai alkatrésznek, a potenciométereknek is vannak előnyei és hátrányai, amelyek meghatározzák, hogy milyen alkalmazásokban a legmegfelelőbbek. Ezeknek az aspektusoknak az ismerete segít a tervezőknek és a felhasználóknak abban, hogy megalapozott döntéseket hozzanak a potenciométerek kiválasztásakor és integrálásakor.

Előnyök:

• Egyszerűség és költséghatékonyság: Az analóg potenciométerek viszonylag egyszerű felépítésűek, könnyen gyárthatók és általában olcsóbbak, mint a digitális alternatívák.
• Folyamatos beállítás: Az analóg potenciométerek folyamatosan változtatható ellenállást biztosítanak, ami végtelen felbontást jelent az elméletben, lehetővé téve a rendkívül finom hangolást.
• Intuitív kezelés: A forgó vagy csúszó potenciométerek mechanikai mozgása rendkívül intuitív a felhasználó számára, közvetlen visszajelzést adva a beállításokról.
• Nagy teljesítménykezelés: Egyes potenciométerek viszonylag nagy teljesítményt képesek eldisszipálni, ami alkalmassá teszi őket ipari és motorvezérlési alkalmazásokra.
• Nincs szükség tápellátásra (analóg): Az analóg potenciométerek passzív alkatrészek, amelyek működéséhez nincs szükség külső tápellátásra, ellentétben a digitális változatokkal.
• Robusztusság: Megfelelő kivitelben rendkívül ellenállóak lehetnek a környezeti hatásokkal szemben, mint például a rezgés vagy a hőmérséklet-ingadozás.

Hátrányok:

• Mechanikai kopás és élettartam: A mozgó alkatrészek miatt idővel kopás lép fel, ami zajhoz, szakadozáshoz vagy meghibásodáshoz vezethet, korlátozva az élettartamot.
• Pontatlanság és tolerancia: A gyártási toleranciák és a mechanikai pontatlanságok korlátozhatják a beállítások abszolút pontosságát.
• Érzékenység a szennyeződésekre: A nyitottabb kivitelű potenciométerek érzékenyek lehetnek a porra, szennyeződésekre és nedvességre, ami befolyásolhatja a működést.
• Hőmérsékletfüggés: Az ellenállás értéke kis mértékben változhat a hőmérséklet függvényében, ami befolyásolhatja a precíziós alkalmazásokat.
• Nagyobb méret: A mechanikai felépítés miatt általában nagyobb helyet foglalnak el a nyomtatott áramköri lapon, mint a digitális potenciométerek.
• Távoli vezérlés hiánya: Az analóg potenciométerek nem vezérelhetők digitálisan vagy távolról, ami korlátozhatja az automatizált rendszerekben való alkalmazásukat.
• Zaj: A csúszka mozgása során súrlódás és kontaktusproblémák miatt elektromos zaj keletkezhet, különösen elhasználódott alkatrészek esetén.

A potenciométerek története és fejlődése

A potenciométer története szorosan összefonódik az elektromosság és az elektronika fejlődésével. Bár a modern értelemben vett potenciométerek a 20. században váltak elterjedtté, az alapvető elv, a feszültségosztás, már a 19. század elején megjelent. Az első kezdetleges feszültségmérő eszközök, amelyek egy dróton csúszó érintkezővel mérték a potenciálkülönbséget, már a 19. században is léteztek. Ezek az eszközök tették lehetővé a precíz feszültségmérést anélkül, hogy áramot vontak volna el a mért áramkörből, ami forradalmi volt a maga idejében. Az elektromos ellenállás és a feszültségosztás elvének mélyebb megértése vezetett el a potenciométerek későbbi fejlesztéséhez.

A 20. században, az elektronika térnyerésével a potenciométerek is jelentős fejlődésen mentek keresztül. A rádiók, televíziók és audioerősítők megjelenésével megnőtt az igény a hangerő, a hangszín és egyéb paraméterek könnyű szabályozására. Ekkor váltak elterjedtté a ma ismert forgó potenciométerek, amelyek szénréteg, kerámia vagy fémötvözet ellenállás pályákkal készültek. A II. világháború idején a katonai technológia, majd a hidegháború űrversenyének és elektronikai fejlesztéseinek hatására a precíziós potenciométerek iránti igény is megnőtt, ami a többfordulatos és trimmerek kifejlesztéséhez vezetett. Az elektronikai alkatrészek minőségének és megbízhatóságának folyamatos javulása kulcsfontosságú volt.

Az 1970-es és 80-as évektől kezdve a mikroelektronika és a digitális technológia rohamos fejlődése új kihívásokat és lehetőségeket teremtett. Bár az analóg potenciométerek továbbra is széles körben használtak maradtak, megjelentek az első digitális potenciométerek, amelyek az analóg vezérlést digitális parancsokkal helyettesítették. Ezek kezdetben drágák és korlátozott képességűek voltak, de az idő múlásával egyre fejlettebbé és megfizethetőbbé váltak. A digitális potenciométerek kiküszöbölték a mechanikai kopás problémáját, és lehetővé tették a távoli, automatizált vezérlést, megnyitva az utat az ipari automatizálás és a modern fogyasztói elektronika új generációja előtt. A technológiai fejlődés folyamatosan alakítja a potenciométerek jövőjét.

A digitális potenciométerek térnyerése

A digitális technológia térnyerésével az elektronikai alkatrészek is digitálisabbá válnak, és ez alól a potenciométerek sem kivételek. A digitális potenciométerek, vagy digipotok, az utóbbi évtizedekben jelentős fejlődésen mentek keresztül, és egyre inkább felváltják az analóg társaikat bizonyos alkalmazásokban. Ezek az integrált áramkörök egy ellenálláslétrát tartalmaznak, amelynek egyes fokozatai digitálisan kapcsolhatók, így a csúszka pozíciója nem mechanikai úton, hanem digitális parancsokkal (például SPI, I2C vagy UP/DOWN interfészen keresztül) vezérelhető.

A digitális potenciométerek számos előnnyel rendelkeznek az analógokkal szemben. Először is, nincs mechanikai kopás, ami hosszabb élettartamot és nagyobb megbízhatóságot eredményez. Másodszor, a digitális vezérlés lehetővé teszi a beállítások pontos és ismételhető tárolását, valamint a távoli vagy automatizált finomhangolást. Ez különösen hasznos olyan rendszerekben, ahol a felhasználói beavatkozás minimalizált, vagy ahol a paramétereknek automatikusan kell alkalmazkodniuk a környezeti feltételekhez. Harmadszor, a digipotok kisebbek lehetnek, ami helytakarékos megoldást nyújt a zsúfolt nyomtatott áramköri lapokon. Negyedszer, a zajszintjük általában alacsonyabb, mivel nincsenek mechanikai mozgásból eredő kontaktusproblémák.

Természetesen vannak hátrányai is. A digitális potenciométerek általában drágábbak, mint az analóg változatok, különösen a nagy teljesítményű vagy precíziós típusok. Korlátozottabbak lehetnek a maximális feszültség és áram kezelésében is, és működésükhöz tápellátásra van szükségük. A felbontásuk diszkrét lépésekben van megadva (pl. 256 vagy 1024 lépés), ami nem mindig elegendő a „végtelen” analóg felbontást igénylő alkalmazásokhoz. Ennek ellenére az automatizálás és a precíziós digitális vezérlés iránti növekvő igény miatt a digitális potenciométerek szerepe folyamatosan nő, különösen az ipari vezérlés, az audiofeldolgozás, a kommunikációs rendszerek és a kalibrációs áramkörök területén. A jövőben várhatóan még nagyobb teljesítményű és sokoldalúbb digipotokkal találkozunk majd.

Alternatívák és a jövő

Bár a potenciométerek továbbra is fontos szerepet játszanak az elektronikában, számos alternatíva létezik, amelyek bizonyos alkalmazásokban előnyösebbek lehetnek. A technológiai fejlődés folyamatosan új megoldásokat kínál a feszültség- vagy áramszabályozásra, és a jövő valószínűleg a hibrid, integrált megközelítések felé mutat.

Az egyik leggyakoribb alternatíva a digitális potenciométer, amelyet már részletesen tárgyaltunk. Emellett léteznek optikai érzékelők, mint például a forgó kódolók (rotary encoders), amelyek a tengely elfordulását digitális impulzusokká alakítják. Ezek kiválóan alkalmasak pozíció- és sebességmérésre, és nem szenvednek a mechanikai kopás okozta ellenállásváltozástól. Azonban önmagukban nem feszültségosztók, és külső áramkörre van szükség a jel feldolgozásához.

A feszültségvezérelt ellenállások (VCR), mint például a JFET-ek vagy MOSFET-ek lineáris tartományban, szintén használhatók változtatható ellenállásként, ahol egy vezérlőfeszültség módosítja az ellenállásukat. Ezek gyorsabbak lehetnek és nincs mechanikai mozgásuk, de a linearitásuk és a hőmérsékletfüggésük problémás lehet. Az analóg multiplexerek és kapcsolók is alkalmazhatók diszkrét ellenállásértékek kiválasztására, de ezek nem biztosítanak folyamatos szabályozást.

A jövőben várhatóan a szoftveresen vezérelt rendszerek és az intelligens szenzorok térnyerése tovább formálja a szabályozástechnika területét. Az érzékelők egyre pontosabbá és megbízhatóbbá válnak, a mikrovezérlők pedig egyre nagyobb számítási kapacitással rendelkeznek, lehetővé téve a komplexebb algoritmusok futtatását a szabályozáshoz. A haptikus visszajelzésű felületek, amelyek fizikai érzetet adnak a felhasználónak, szintén új lehetőségeket nyitnak meg a vezérlési interfészek terén, kiváltva a hagyományos mechanikai potenciométereket. Azonban az egyszerű, olcsó és robusztus analóg potenciométerek továbbra is megtartják helyüket számos alapvető alkalmazásban, különösen ott, ahol a közvetlen felhasználói interakció és a költséghatékonyság a legfontosabb szempont. A technológiai innováció folyamatosan új alternatívákat hoz létre, de a potenciométer alapvető szerepe bizonyos területeken valószínűleg megmarad.

Gyakori hibák és problémák a potenciométerekkel

Bár a potenciométerek megbízható alkatrészek, idővel vagy helytelen használat esetén hibák léphetnek fel. Ezeknek a problémáknak a felismerése és orvoslása kulcsfontosságú a berendezések megfelelő működésének fenntartásához. A legtöbb hiba a mechanikai kopásból vagy a környezeti tényezőkből adódik.

1. Zajos működés (recsegés, sercegés): Ez a leggyakoribb probléma, különösen az audioberendezések hangerőszabályzóinál. Oka általában az ellenállás pálya és a csúszka közötti szennyeződés (por, oxidáció) vagy kopás. A szennyeződés akadályozza a jó elektromos kontaktust, ami szakadozó jelet és zajt eredményez.
2. Szakadozó jel (holtpontok): Előfordulhat, hogy a potenciométer bizonyos pozícióiban a jel teljesen megszakad, vagy hirtelen ugrik. Ez az ellenállás pálya egyenetlen kopására vagy sérülésére utal, ahol a csúszka elveszíti a kontaktust.
3. Pontatlan beállítás: Ha a potenciométer nem adja a várt ellenállásértéket egy adott pozícióban, vagy az ellenálláslefutás eltér a specifikációtól, az szintén kopásra vagy belső sérülésre utalhat. Ez különösen kritikus precíziós alkalmazásokban.
4. Túlzott mechanikai ellenállás vagy lazaság: A tengely elforgatása túl nehézkes lehet, vagy éppen ellenkezőleg, túl könnyen mozoghat, ami megnehezíti a finomhangolást. Ez a kenőanyag kiszáradására, a mechanikai szerkezet kopására vagy lazaságára utal.
5. Teljes meghibásodás (szakadás vagy rövidzárlat): Ritkább, de előfordulhat, hogy az ellenállás pálya teljesen megszakad, vagy rövidzárlat keletkezik a lábak között. Ezt okozhatja extrém túlterhelés (túl nagy áram), mechanikai sérülés vagy gyártási hiba.

A legtöbb esetben a zajos vagy szakadozó potenciométerek tisztítással orvosolhatók speciális elektronikai tisztítószerekkel, amelyek eltávolítják a szennyeződéseket és kenést biztosítanak. Azonban, ha a kopás jelentős, a csere az egyetlen tartós megoldás. A hibaelhárítás és a megelőző karbantartás meghosszabbíthatja a potenciométerek élettartamát.

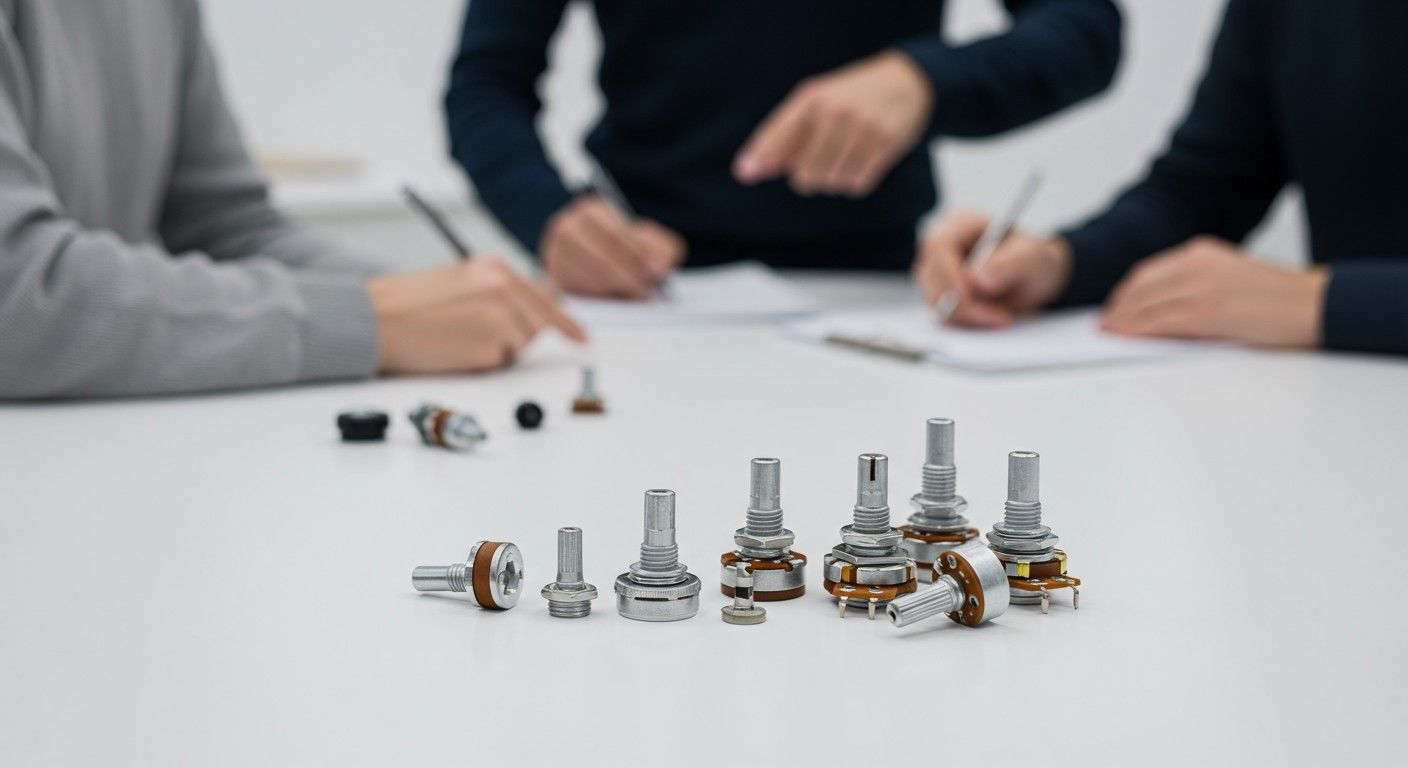

Hogyan válasszunk megfelelő potenciométert?

A megfelelő potenciométer kiválasztása kulcsfontosságú az áramkör stabilitása és a kívánt funkcionalitás eléréséhez. Számos tényezőt kell figyelembe venni, amelyek mind befolyásolják a potenciométer teljesítményét és élettartamát az adott alkalmazásban.

1. Ellenállásérték: Először is, határozzuk meg a szükséges ellenállásértéket (pl. 1kΩ, 10kΩ, 100kΩ). Ez az áramkör bemeneti impedanciájától, a terhelés ellenállásától és a kívánt feszültségosztási tartománytól függ.
2. Ellenálláslefutás (Taper): Válasszuk ki a megfelelő ellenálláslefutást. Audio alkalmazásokhoz (hangerő, hangszín) logaritmikus (A típus), pozícióérzékeléshez vagy lineáris vezérléshez lineáris (B típus) potenciométer szükséges.
3. Teljesítmény (Wattage): Ellenőrizzük, hogy a potenciométer képes-e eldisszipálni a maximális áramkörben várható hőteljesítményt. Mindig válasszunk egy kicsit nagyobb teljesítményű típust a biztonság kedvéért.
4. Fizikai méret és típus: Döntse el, hogy forgó, csúszó, vagy trimmer típusra van-e szüksége. Vegye figyelembe a rendelkezésre álló helyet, a felhasználói felület ergonómiáját és a rögzítési lehetőségeket.
5. Felbontás és pontosság: Ha precíziós beállításokra van szükség, fontoljuk meg a többfordulatos potenciométereket vagy a digitális potenciométereket. A tolerancia is fontos szempont a pontosságnál.
6. Élettartam és megbízhatóság: Nagy igénybevételű vagy ipari alkalmazásokhoz válasszunk magasabb élettartamú, robusztusabb potenciométereket.
7. Környezeti tényezők: Gondoljunk a működési környezetre. Szükséges-e por- vagy vízálló kivitel? Milyen hőmérsékleti tartományban kell működnie?
8. Költség: Természetesen a költség is fontos tényező. Az alapvető alkalmazásokhoz elegendőek lehetnek az olcsóbb, standard típusok, míg a speciális igények precíziós, drágább potenciométereket igényelhetnek.

A gondos tervezés és a specifikációk alapos áttekintése biztosítja, hogy a kiválasztott potenciométer optimálisan illeszkedjen az alkalmazáshoz, és hosszú távon megbízhatóan működjön.

Potenciométerek karbantartása és élettartamának növelése

A potenciométerek élettartamának és megbízható működésének megőrzése érdekében fontos a megfelelő karbantartás. Bár a digitális potenciométerek nem igényelnek mechanikai karbantartást, az analóg típusok esetében néhány egyszerű lépéssel jelentősen meghosszabbítható az élettartam és megelőzhetők a gyakori problémák.

1. Rendszeres tisztítás: A leggyakoribb probléma a por és a szennyeződés felhalmozódása az ellenállás pályán és a csúszka körül. Ez zajos működéshez és szakadozó jelhez vezethet. Időnként, különösen poros környezetben, érdemes speciális elektronikai tisztítóspray-vel (kontakt spray) befújni a potenciométert. Ügyeljünk arra, hogy a spray ne hagyjon olajos vagy ragacsos maradékot, és ne károsítsa a műanyag alkatrészeket.
2. Óvatos használat: Kerüljük a potenciométerek túlzott erővel történő tekerését vagy tolását. A mechanikai túlterhelés gyorsíthatja a kopást és károsíthatja a belső szerkezetet.
3. Megfelelő beépítés: Gondoskodjunk arról, hogy a potenciométer stabilan rögzítve legyen, és a tengelyre ne hasson oldalirányú erő. A ferde vagy instabil rögzítés idővel mechanikai feszültséget okozhat.
4. Túlterhelés elkerülése: Mindig figyeljünk a potenciométer névleges teljesítményére. Ha az áramkörben az áram vagy a feszültség meghaladja a megengedett értékeket, a potenciométer túlmelegedhet és tönkremehet. Szükség esetén használjunk előtétellenállást a terhelés csökkentésére.
5. Környezeti védelem: Ha a potenciométert extrém körülmények között (magas páratartalom, por, vegyi anyagok) használják, fontoljuk meg a zárt, ipari kivitelű, hermetikusan szigetelt típusokat, amelyek jobban ellenállnak a környezeti hatásoknak.
6. Minőségi alkatrészek: Lehetőség szerint válasszunk jó minőségű, megbízható gyártótól származó potenciométereket. A jobb minőségű anyagok és a precíziós gyártás hosszabb élettartamot biztosít.

A potenciométerek rendszeres ellenőrzésével és a fenti karbantartási tippek betartásával jelentősen növelhetjük az alkatrészek élettartamát és biztosíthatjuk a berendezések zavartalan működését. A megelőző karbantartás mindig költséghatékonyabb, mint a meghibásodott alkatrészek cseréje és a rendszerleállás.
