Pick-up: Jelentése, működése és típusai a lemezjátszókban

A lemezjátszók világában a hangzás minőségét számos tényező befolyásolja, de talán egyik sem olyan kritikus, mint a pick-up, vagyis a hangszedő. Ez a parányi, mégis rendkívül komplex alkatrész felelős azért, hogy a bakelit lemez barázdáiba rejtett mechanikai információt elektromos jellé alakítsa át, ami aztán felerősítve, a hangszórókon keresztül zenévé válik. Egy jól megválasztott és precízen beállított hangszedő képes életre kelteni a felvételt, míg egy rosszul illesztett vagy elhanyagolt egység elronthatja a zenehallgatás élményét, bármilyen drága is legyen a lemezjátszó vagy az erősítő.

A hangszedő működési elvének megértése alapvető fontosságú minden analóg zenebarát számára. Ez az eszköz a lemezjátszó karjának végén található, és feladata, hogy a lemez felületén található mikroszkopikus barázdákban lévő apró hullámzást érzékelje. Ez a rezgés aztán egy belső mechanizmuson keresztül elektromos impulzusokká alakul, amelyek a kábeleken keresztül jutnak el az erősítőhöz. A folyamat rendkívül finom, milliméter ezredrésznyi pontosságot igényel, és a hangszedő minden egyes alkatrésze kulcsszerepet játszik ebben az átalakításban.

A hangszedő, mint a lemezjátszó lelke: alapvető jelentősége

A pick-up, vagy hivatalosabb nevén a hangszedő, a lemezjátszó rendszer legelső aktív eleme, amely közvetlenül érintkezik a hanghordozóval. Gyakran nevezik a lemezjátszó „lelkének” vagy „szívének”, hiszen ezen múlik, hogy a barázdákba kódolt információ milyen hűen és részletgazdagon kerül átalakításra. Nélküle a lemezjátszó egy egyszerű forgatómű lenne, amely nem képes hangot produkálni. Jelentősége abban rejlik, hogy egy mechanikai mozgást – a tűnek a barázdákban való vándorlását és rezgését – alakít át elektromos árammá. Ez az átalakítás a hi-fi lánc legérzékenyebb pontja, ahol a legapróbb hiba is jelentősen rontja a végeredményt.

A hangszedő feladata messze túlmutat a puszta jelátalakításon. A minőségi hangszedők képesek a zenei anyag legapróbb részleteit, dinamikai árnyalatait és térbeli információit is feltárni. A zenehallgató számára ez azt jelenti, hogy a hangzás nem csupán tiszta és torzításmentes, hanem valósághű, életteli és érzelmekkel teli lesz. A hangszedő tehát nem csupán egy alkatrész, hanem egy híd a fizikai lemez és a hallgató fülébe jutó zenei élmény között.

A hangszedő minősége és típusa alapvetően meghatározza a lemezjátszó hangzási karakterét. Egy meleg, analóg hangzás, vagy épp egy precíz, részletgazdag, steril reprodukció mind a hangszedő választásától függ. Éppen ezért, a lemezjátszó rendszer összeállításakor a hangszedő kiválasztása gyakran ugyanolyan, ha nem nagyobb figyelmet igényel, mint maga a lemezjátszó vagy a kar. A rendszer többi eleme – az erősítő, a hangfalak – csupán felerősíti és reprodukálja azt a jelet, amit a hangszedő a lemezből „kihámozott”.

„A hangszedő az a kritikus kapu, ahol a fizikai rezgés átlépi a küszöböt az elektromos birodalomba. Itt dől el a zenei élmény hűsége és gazdagsága.”

A hangszedő evolúciója: a kezdetektől napjainkig

A hangszedők története szorosan összefonódik a hangrögzítés és -visszajátszás fejlődésével. Az első „hangszedők” még teljesen mechanikusak voltak, a gramofon tölcsére közvetlenül gyűjtötte össze a tű által kiváltott rezgéseket, és akusztikusan erősítette fel azokat. Ezek az eszközök a korukhoz képest forradalmiak voltak, de hangminőségük és dinamikájuk rendkívül korlátozott volt. A felvételek torzítottak, a frekvenciaátvitel szűk volt, és a lemezek gyorsan koptak a nagy tűnyomás miatt.

A 20. század elején megjelent az elektronikus hangrögzítés és -visszajátszás, ami alapjaiban változtatta meg a hangszedők technológiáját. Az első elektronikus hangszedők piezoelektromos elven működtek, kristály vagy kerámia elemeket használva. Ezek a hangszedők már elektromos jelet generáltak, amit aztán elektronikus erősítőkkel lehetett felerősíteni. Bár a hangminőség javult, a dinamika és a frekvenciaátvitel még mindig messze elmaradt a mai sztenderdektől. Főleg magas kimeneti feszültségük miatt voltak népszerűek olcsóbb rendszerekben.

A valódi áttörést az 1940-es és 50-es évek hozták el a mozgó mágneses (MM) és mozgó tekercses (MC) hangszedők megjelenésével. Ezek a technológiák már az elektromágneses indukció elvén alapultak, és sokkal pontosabb, hűebb hangvisszaadást tettek lehetővé. A sztereó felvételek megjelenése az 1950-es évek végén új kihívásokat támasztott, mivel a hangszedőknek két független csatornát kellett leolvasniuk a barázdákból, ami a tű és a belső mechanika komplexebb kialakítását igényelte.

Az elmúlt évtizedekben a hangszedőgyártók folyamatosan finomították a technológiát. Új anyagok, precízebb gyártási eljárások, és fejlettebb tűformák jelentek meg. A cél mindig az volt, hogy a tű minél pontosabban kövesse a barázdákat, minél kevesebb torzítással, és minél szélesebb frekvencia- és dinamikatartományban. A mai high-end hangszedők valóságos mérnöki csodák, amelyek a legapróbb részleteket is képesek feltárni a lemezekből, maximális hűséggel reprodukálva a felvételt.

A hangszedő anatómiai felépítése és működési elve

A hangszedő egy rendkívül komplex, precíziós mechanikai és elektromos eszköz, amelynek minden apró része kritikus szerepet játszik a hangvisszaadásban. Ahhoz, hogy megértsük, hogyan működik, vizsgáljuk meg a főbb alkatrészeit és azok funkcióit.

A tű (stylus): a barázda és a hang közötti első kapocs

A tű a hangszedő leglátványosabb és egyben legfontosabb része, amely közvetlenül érintkezik a lemez barázdáival. Feladata, hogy a barázdák mikroszkopikus hullámzását mechanikai rezgéssé alakítsa át. A tű anyaga és formája alapvetően befolyásolja a hangminőséget, a lemez kopását és a tű élettartamát.

A tű anyagai

• Zafír: Korábban elterjedt, főleg olcsóbb rendszerekben. Előnye az alacsony ár, hátránya a viszonylag rövid élettartam és a gyorsabb kopás, ami károsíthatja a lemezeket. Ma már ritkán használják komolyabb hangszedőkben.
• Gyémánt: A legelterjedtebb és legideálisabb anyag a hangszedő tűk számára. Extrém keménysége és kopásállósága miatt hosszú élettartamot biztosít, és a lemezeket is kíméli. A modern gyémánt tűk aprólékos csiszolási technikákkal készülnek, amelyek maximalizálják a barázda követési képességét.

A tű formái (geometriája)

A tű geometriája az egyik legfontosabb tényező, amely befolyásolja a hangszedő teljesítményét. Különböző formák léteznek, mindegyiknek megvannak a maga előnyei és hátrányai.

• Gömb (Spherical / Conical): A legegyszerűbb és legolcsóbb tűforma. A tű hegye gömb alakú, ami viszonylag nagy felületen érintkezik a barázdával.

  Előnyök: Toleránsabb a beállítási hibákkal szemben, kevésbé érzékeny a lemezhibákra (pl. karcolásokra, porra), olcsóbb.

  Hátrányok: Kevésbé képes kiolvasni a barázdák legmélyebb részleteit, gyengébb magasfrekvenciás átvitel, nagyobb torzítás a belső barázdáknál.

• Elliptikus (Elliptical / Bi-Radial): A gömb tű továbbfejlesztett változata, ahol a tű hegye elipszis alakú. Két sugárral jellemezhető: egy nagyobb sugár a barázda falával érintkező felületen, és egy kisebb sugár a barázda mélységében.

  Előnyök: Jobb frekvenciaátvitel, alacsonyabb torzítás, jobb részletgazdagság, különösen a magas frekvenciákon, mint a gömb tű.

  Hátrányok: Drágább, érzékenyebb a beállítási pontatlanságokra és a lemezhibákra.

• Shibata: Az 1970-es években fejlesztették ki a CD-4 (Quadraphonic) lemezekhez. A tű hegye összetett, speciálisan csiszolt forma, amely nagyobb felületen érintkezik a barázda falaival, mint az elliptikus tű.

  Előnyök: Kiemelkedő magasfrekvenciás átvitel, alacsony torzítás, különösen a belső barázdáknál, kiváló részletgazdagság és térleképzés. Kíméletesebb a lemezekhez a nagyobb érintkezési felület miatt, ami csökkenti a nyomást.

  Hátrányok: Nagyon precíz beállítást igényel, drága.

• MicroLine / Fine Line / Hyperelliptical: Ezek a tűformák a Shibata továbbfejlesztései, még összetettebb geometriával. A tű hegye rendkívül vékony, és még nagyobb felületen érintkezik a barázda falával, szinte „kitöltve” azt.

  Előnyök: A legjobb frekvenciaátvitel, a legalacsonyabb torzítás, kivételes részletgazdagság, rendkívül hosszú élettartam és minimális lemezkopás.

  Hátrányok: Rendkívül drága, extrém precíz beállítást igényel, a legérzékenyebb a lemezhibákra és a porra.

A tűszár (cantilever): a rezgés továbbítója

A tűszár egy vékony, merev rúd, amely a tűt tartja, és a tű rezgéseit továbbítja a hangszedő belső mechanizmusához (mágneshez vagy tekercshez). A tűszár anyaga és hossza jelentősen befolyásolja a hangszedő hangzását, rezonancia tulajdonságait és tömegét.

• Anyagok:
  • Alumínium: A leggyakoribb és legolcsóbb anyag. Jó kompromisszumot kínál a merevség és a tömeg között.
  • Bór (Boron): Könnyebb és merevebb, mint az alumínium, ami jobb tranziens válaszra és finomabb részletekre képes. Gyakran használják középkategóriás és high-end hangszedőkben.
  • Zafír (Sapphire) / Rubin (Ruby): Rendkívül kemény és merev, kiváló hangminőséget biztosítanak.
  • Gyémánt: A legmerevebb és legkönnyebb anyag, a legfelső kategóriás hangszedőkben található meg. Kivételes részletgazdagságot és dinamikát nyújt.

A tűszár hossza és vastagsága is fontos. Egy rövidebb, vékonyabb tűszár általában merevebb és könnyebb, ami gyorsabb, pontosabb reakciót eredményezhet, de nehezebb gyártani és sérülékenyebb lehet. A cél mindig az optimális egyensúly megtalálása a merevség, a tömeg és a csillapítás között, hogy a tűszár ne adjon hozzá saját rezonanciát a zenei jelhez.

A felfüggesztés (suspension): a tűszár mozgásának szabályozása

A tűszár nem szabadon mozog, hanem egy rugalmas felfüggesztés tartja a helyén, amely általában gumiból vagy más elasztikus anyagból készül. Ez a felfüggesztés biztosítja, hogy a tűszár csak a kívánt irányokban (vertikálisan és horizontálisan) mozogjon, és elnyeli a nem kívánt rezgéseket, rezonanciákat. A felfüggesztés merevsége, vagy rugalmassága (ezt hívják compliance-nek) kritikus a hangszedő és a hangkar illesztéséhez. Egy túl merev felfüggesztés nem tudja megfelelően követni a barázdákat, míg egy túl laza instabillá teheti a rendszert.

A jelgenerátor: a mechanikai rezgés elektromos jellé alakítása

Ez a hangszedő szíve, ahol a mechanikai rezgés elektromos jellé alakul. Két fő típusa van: a mozgó mágneses (MM) és a mozgó tekercses (MC) elv.

Mozgó mágneses (MM) hangszedők

Az MM hangszedőkben a tűszár végén egy apró mágnes található. Ahogy a tűszár mozog a barázdában, ez a mágnes egy vagy több rögzített tekercs előtt rezeg. A mágnes mozgása mágneses tér változást hoz létre a tekercsekben, ami elektromos áramot indukál a Faraday-féle indukció törvénye szerint.

Ez a rendszer viszonylag magas kimeneti feszültséget produkál (jellemzően 2-8 mV), ami lehetővé teszi, hogy a legtöbb beépített phono előerősítővel vagy egyszerű külső phono fokozattal is könnyedén meghajtható legyen. Az MM hangszedők egyik nagy előnye a cserélhető tű, ami gazdaságossá és praktikusabbá teszi a karbantartást.

Mozgó tekercses (MC) hangszedők

Az MC hangszedők működési elve fordított az MM-hez képest. Itt a tűszár végén apró tekercsek találnak, amelyek egy rögzített, erős mágneses térben mozognak. Ahogy a tűszár rezeg, a tekercsek mozognak a mágneses térben, és ezáltal elektromos áramot generálnak.

Az MC hangszedők általában sokkal kisebb kimeneti feszültséggel rendelkeznek (jellemzően 0.1-2.5 mV), ami speciális, magasabb erősítésű phono előerősítőt, vagy egy úgynevezett „step-up transzformátort” igényel. Az MC hangszedők tűje általában nem cserélhető, ami azt jelenti, hogy a tű elkopása esetén az egész hangszedőt újra kell építeni vagy cserélni. Cserébe rendkívüli részletgazdagságot, dinamikát és térleképzést kínálnak, mivel a tekercsek sokkal könnyebbek, mint az MM mágnesek, így gyorsabban és pontosabban reagálnak a barázdákban rejlő legapróbb rezgésekre is.

Mozgó vasas (MI) hangszedők

Bár kevésbé elterjedtek, mint az MM és MC, érdemes megemlíteni a mozgó vasas (Moving Iron, MI) hangszedőket is. Ezekben a hangszedőkben a tűszár végén egy apró, könnyű vasmag található. Ez a vasmag egy rögzített mágneses térben mozog, és a mozgása modulálja a mágneses teret, amelyen keresztül az rögzített tekercseket keresztezi. Hasonlóan az MM hangszedőkhöz, magas kimeneti jelszintet produkálnak, és általában cserélhető tűvel rendelkeznek. A Grado cég például előszeretettel alkalmazza ezt a technológiát. Előnyük a könnyű mozgó tömeg, ami kiváló tranziens választ eredményezhet.

A hangszedő háza (body) és rögzítése

A hangszedő összes belső alkatrésze egy házban foglal helyet, amely általában műanyagból, alumíniumból, fából, vagy más speciális anyagokból készül. A ház anyaga és kialakítása is befolyásolhatja a hangzást, mivel elnyeli vagy továbbítja a nem kívánt rezonanciákat. A hangszedő rögzítése a hangkarhoz általában két szabvány szerint történik:

• 1/2 hüvelykes rögzítés: A legelterjedtebb típus, ahol a hangszedő két csavarral rögzül a hangkar végén lévő headshellhez, 1/2 hüvelyk (kb. 12.7 mm) távolságra egymástól. Ez a típus széles körű beállítási lehetőségeket kínál (pl. túlnyúlás, azimut).
• P-mount (T4P): Egy kevésbé elterjedt, de rendkívül felhasználóbarát szabvány, ahol a hangszedő egyszerűen becsúsztatható a hangkarba, és egy csavarral rögzíthető. Ezek a hangszedők gyárilag beállított tűnyomással és geometriával rendelkeznek, így minimális beállítást igényelnek. Főleg régebbi, automata lemezjátszókban volt népszerű.

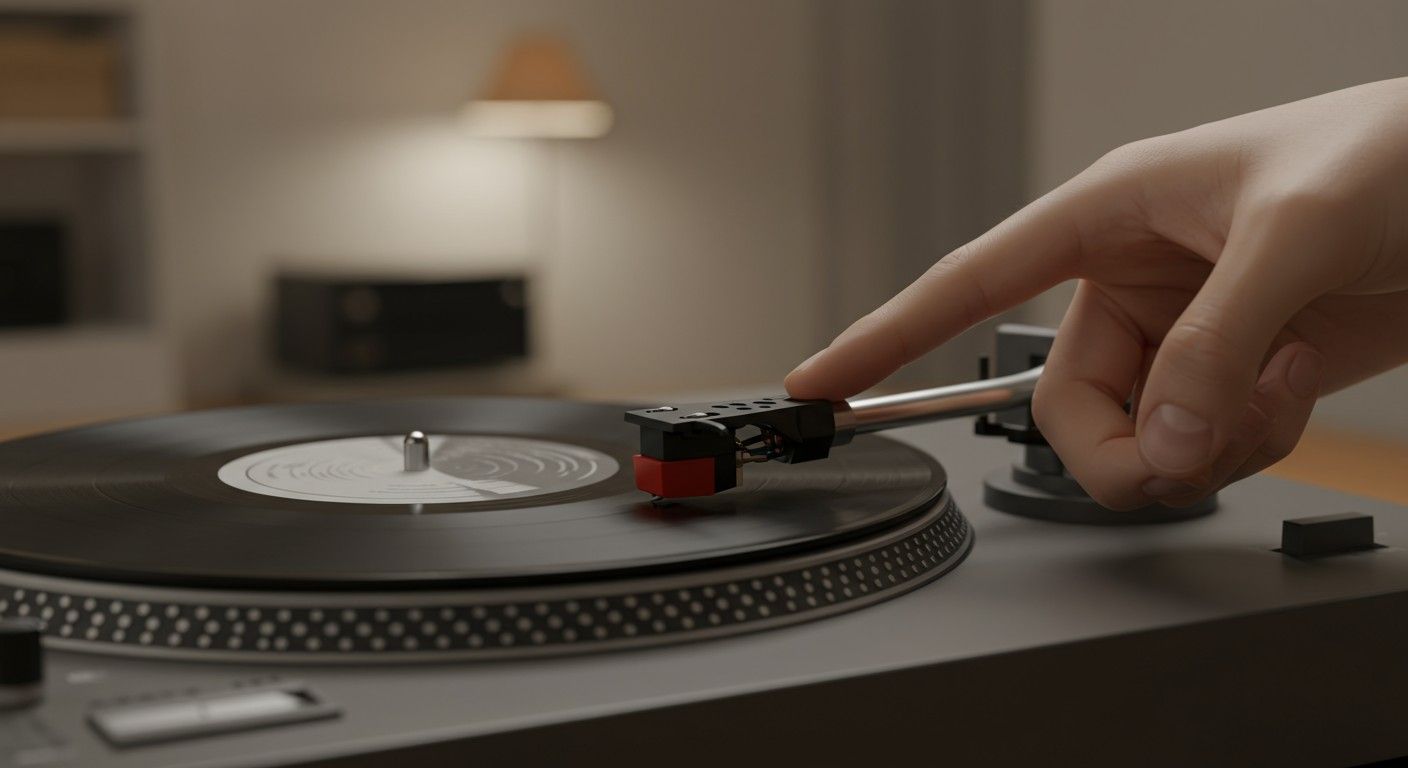

A mechanikai rezgés elektromos jellé alakításának részletei

A lemezjátszó hangszedőjének alapvető feladata, hogy a lemezbarázdákban tárolt mechanikai információt elektromos jellé alakítsa át. Ez a folyamat a Faraday-féle elektromágneses indukció elvén alapul, ami kimondja, hogy egy mágneses térben mozgó vezetőben, vagy egy vezető körül változó mágneses tér esetén feszültség indukálódik. A hangszedő a lemezjátszó egyik legérzékenyebb és legkomplexebb része, ahol a mechanikai precizitás és az elektromos mérnöki tudás találkozik.

Amikor a lemez forog, a tű hegye belesimul a barázdába. A barázda falai nem simák, hanem apró, mikroszkopikus hullámokat tartalmaznak, amelyek a hanginformációt hordozzák. Ezek a hullámok oldalirányú és függőleges elmozdulásokat okoznak a tűben. A sztereó lemezeken a bal és jobb csatorna információja a barázda két, 45 fokos szögben elhelyezkedő falán van kódolva. A tűnek képesnek kell lennie mindkét fal rezgéseit külön-külön érzékelni.

Az RIAA korrekció szükségessége és szerepe

A hangszedő által generált elektromos jel rendkívül gyenge, és nem lineáris. A lemezek vágásakor egy speciális, nem lineáris frekvencia-korrekciót alkalmaznak, amit RIAA (Recording Industry Association of America) korrekciónak neveznek. Ennek oka kettős:

1. Helytakarékosság: A basszusfrekvenciák nagyobb amplitúdójú barázdákat igényelnének, ami csökkentené a lemezre rögzíthető zene mennyiségét. Az RIAA szabvány szerint a mély hangokat felvételkor csökkentik.
2. Zajcsökkentés: A magas frekvenciák hajlamosabbak a zajra (pl. sercegés, lemezfelületi zaj). Az RIAA szabvány szerint a magas hangokat felvételkor felerősítik.

Ennek eredményeként a lemezről leolvasott nyers jelnek pont az ellenkező korrekcióra van szüksége lejátszáskor. Ezt a feladatot a phono előerősítő végzi el. A phono fokozat nem csupán felerősíti a gyenge jelet (néhány millivoltról több száz millivoltra), hanem alkalmazza az RIAA korrekciót is, visszaállítva az eredeti, lineáris frekvenciaátvitelt. Ezért van szükség speciális phono bemenetre a lemezjátszókhoz, és nem köthetők közvetlenül egy sima vonalbemenetre (AUX).

Az RIAA korrekció precíz végrehajtása kulcsfontosságú a hangzás hűsége szempontjából. Egy rossz minőségű vagy pontatlan RIAA fokozat elszínezheti a hangot, kiemelheti vagy elnyomhatja bizonyos frekvenciákat, rontva ezzel az élményt.

A hangszedő típusai részletesen: MM, MC és MI

Ahogy már említettük, a hangszedők működési elvük szerint három fő kategóriába sorolhatók: mozgó mágneses (MM), mozgó tekercses (MC) és mozgó vasas (MI). Mindegyik típusnak megvannak a maga jellegzetességei, előnyei és hátrányai, amelyek meghatározzák a hangzási karakterüket és az ideális felhasználási területeiket.

Mozgó mágneses (MM) hangszedők: az univerzális választás

A mozgó mágneses (MM) hangszedő a legelterjedtebb típus, és hosszú ideig az iparági szabványnak számított. Működési elvét tekintve egy apró mágnes van rögzítve a tűszár végére, amely két álló tekercs között mozog. A mágnes mozgása változó mágneses teret hoz létre a tekercsekben, ami elektromos áramot indukál.

Az MM hangszedők általában magasabb kimeneti feszültséggel rendelkeznek (jellemzően 2-8 mV), ami azt jelenti, hogy kevesebb erősítésre van szükségük a phono előerősítőben. Ez nagyban hozzájárul a népszerűségükhöz, hiszen a legtöbb integrált erősítő és lemezjátszó beépített phono fokozata MM kompatibilis.

Előnyök:

• Magas kimeneti jelszint: Egyszerűbb phono fokozatokkal is használhatók, kevesebb zajt szednek össze az erősítés során.
• Cserélhető tű: A tű elkopása vagy sérülése esetén könnyen és viszonylag olcsón cserélhető, anélkül, hogy az egész hangszedőt ki kellene cserélni. Ez jelentősen csökkenti a hosszú távú üzemeltetési költségeket.
• Ár: Általában olcsóbbak, mint az MC hangszedők, így szélesebb réteg számára elérhetővé teszik a minőségi analóg hangzást.
• Rugalmasság: Széles választékban kaphatók, különböző tűformákkal és hangzási karakterekkel.

Hátrányok:

• Nagyobb mozgó tömeg: A mágnes súlya nagyobb, mint az MC hangszedők tekercseié, ami korlátozhatja a tranziens választ és a finom részletek reprodukcióját. A nagyobb tömeg miatt a tű nehezebben tudja követni a barázdák leggyorsabb elmozdulásait.
• Dinamikai korlátok: Bár a modern MM hangszedők kiválóan teljesítenek, általánosságban elmondható, hogy dinamikában és térleképzésben elmaradnak a high-end MC hangszedőktől.
• Kapacitásérzékenység: Az MM hangszedők érzékenyek a kábelek és a phono fokozat bemeneti kapacitására, ami befolyásolhatja a frekvenciaátvitelt, különösen a magas tartományban.

Az MM hangszedők ideálisak azok számára, akik egy költséghatékony, mégis kiváló minőségű megoldást keresnek, és nagyra értékelik a cserélhető tű adta kényelmet. Számos gyártó kínál kiváló MM modelleket, amelyek képesek meglepően részletgazdag és élvezetes hangzást produkálni.

Mozgó tekercses (MC) hangszedők: a high-end analóg hangzás

A mozgó tekercses (MC) hangszedőket a legmagasabb minőségű analóg hangvisszaadásra tervezték, és gyakran a high-end rendszerek preferált választásai. Működési elvük az MM hangszedőkével ellentétes: a tűszár végén apró, rendkívül könnyű tekercsek találhatók, amelyek egy erőteljes, állandó mágneses térben mozognak. A tekercsek mozgása indukálja az elektromos áramot.

Az MC hangszedők kimeneti feszültsége jelentősen alacsonyabb, mint az MM típusoké (jellemzően 0.1-2.5 mV). Ez a különbség kritikus, mivel az MC hangszedőknek sokkal nagyobb erősítésre van szükségük, ami speciális phono előerősítőt vagy egy úgynevezett „step-up transzformátort” (SUT) igényel.

High-Output MC vs. Low-Output MC

• Low-Output MC (LOMC): Ezek a hangszedők a legkisebb kimeneti feszültséggel rendelkeznek (általában 0.1-0.6 mV). A tekercsek kevesebb menetszámmal rendelkeznek, ami alacsonyabb kimenetet, de rendkívül alacsony mozgó tömeget és kivételes tranziens választ eredményez. Ezek igénylik a legmagasabb erősítésű phono fokozatokat vagy SUT-okat.
• High-Output MC (HOMC): Ezek a hangszedők kompromisszumot jelentenek, magasabb kimeneti feszültséggel (általában 1.5-2.5 mV) rendelkeznek, amit MM phono fokozatokkal is meg lehet hajtani. Ehhez több tekercsmenetre van szükség, ami növeli a mozgó tömeget, és némileg rontja az LOMC-re jellemző tiszta, gyors hangzást. Ennek ellenére sokkal jobb teljesítményt nyújtanak, mint a legtöbb MM hangszedő, és költséghatékonyabb belépési pontot kínálnak az MC világába.

Előnyök:

• Kivételes hangminőség: A kis mozgó tömeg miatt az MC hangszedők rendkívül gyorsan és pontosan reagálnak a barázdákra, ami páratlan részletgazdagságot, dinamikát, térleképzést és frekvenciaátvitelt eredményez.
• Alacsony torzítás: A tekercsek kis mérete és a mágneses tér stabilitása hozzájárul az alacsony torzításhoz.
• Kisebb kapacitásérzékenység: Kevésbé érzékenyek a kábelek kapacitására, ami egyszerűbb illesztést tesz lehetővé.

Hátrányok:

• Alacsony kimeneti jelszint: Speciális, drága phono előerősítőt vagy step-up transzformátort igényelnek, ami növeli a rendszer összköltségét.
• Nem cserélhető tű: A tű elkopása vagy sérülése esetén az egész hangszedőt újra kell építeni vagy cserélni, ami drága folyamat.
• Ár: Általában jelentősen drágábbak, mint az MM hangszedők, különösen a high-end modellek.
• Érzékenység: A finomabb kialakítás miatt sérülékenyebbek lehetnek.

Az MC hangszedők azoknak ajánlottak, akik a legmagasabb szintű zenei élményre vágynak, és hajlandóak befektetni a szükséges kiegészítő elektronikába.

Mozgó vasas (MI) hangszedők: az alternatíva

A mozgó vasas (MI) hangszedők egyfajta hibrid megoldást kínálnak az MM és MC között. Működési elvük szerint a tűszár végén egy apró, könnyű, de nem mágnesezett vasmag található. Ez a vasmag egy rögzített mágneses térben mozog, és a mozgása modulálja a mágneses fluxust, amely áthalad a rögzített tekercseken. Ez a moduláció indukál elektromos áramot a tekercsekben.

Előnyök:

• Könnyű mozgó tömeg: Mivel csak egy apró vasmag mozog, nem pedig egy nehezebb mágnes vagy tekercs, a mozgó tömeg rendkívül alacsony lehet, ami kiváló tranziens választ és részletgazdagságot eredményez. Ebben a tekintetben az MC hangszedőkhöz hasonlóan teljesíthet.
• Magas kimeneti jelszint: Hasonlóan az MM hangszedőkhöz, az MI típusok is magas kimeneti feszültséggel rendelkeznek (általában 4-8 mV), így könnyen illeszthetők a standard MM phono fokozatokhoz.
• Cserélhető tű: A legtöbb MI hangszedő cserélhető tűvel rendelkezik, ami praktikus és költséghatékony.

Hátrányok:

• Kisebb elterjedtség: Kevésbé ismertek és elterjedtek, mint az MM és MC típusok, bár olyan neves gyártók, mint a Grado, előszeretettel alkalmazzák ezt az elvet.
• Mágneses interferencia: Egyes MI hangszedők érzékenyebbek lehetnek a külső mágneses interferenciákra.

Az MI hangszedők kiváló alternatívát kínálnak azoknak, akik az MC hangszedők precizitását és gyorsaságát keresik, de az MM hangszedők kényelmével és magasabb kimeneti feszültségével.

Fontos hangszedő paraméterek és specifikációk értelmezése

Amikor hangszedőt választunk, számos műszaki paraméterrel találkozunk, amelyek elsőre zavaróak lehetnek. Ezek azonban kritikus információkat tartalmaznak a hangszedő teljesítményéről és a rendszerrel való kompatibilitásáról. Megfelelő értelmezésük segít a legjobb döntés meghozatalában.

Kimeneti feszültség (Output Voltage)

Ez a paraméter millivoltban (mV) adja meg, hogy mekkora feszültséget generál a hangszedő egy szabványos tesztlemez lejátszásakor (általában 5 cm/s, 1 kHz frekvencián).

• MM hangszedők: Jellemzően 2-8 mV. Ez a viszonylag magas érték lehetővé teszi, hogy a legtöbb beépített vagy alap phono előerősítővel is jól működjenek.
• MC hangszedők: Jellemzően 0.1-2.5 mV.
  • Low-Output MC (LOMC): 0.1-0.6 mV. Ezekhez speciális, nagy erősítésű MC phono fokozat vagy step-up transzformátor szükséges.
  • High-Output MC (HOMC): 1.5-2.5 mV. Ezeket MM phono fokozatokkal is lehet használni, bár az optimális hangzás érdekében gyakran mégis MC bemenet javasolt.

A kimeneti feszültség a phono előerősítő illesztése szempontjából kulcsfontosságú. Egy túl alacsony kimenetű hangszedő nem kap elegendő erősítést egy MM fokozaton, ami gyenge hangot és magas zajszintet eredményez.

Frekvenciaátvitel (Frequency Response)

Ez a paraméter azt mutatja meg, hogy milyen frekvenciatartományban képes a hangszedő a hangokat reprodukálni, és milyen egyenletes a reprodukciója ezen a tartományon belül. Általában egy tartományként adják meg (pl. 20 Hz – 20 kHz) és egy tűréshatárral (pl. +/- 1.5 dB). Minél szélesebb a tartomány és minél kisebb a dB érték, annál lineárisabb és hűbb a hangzás.

Csatorna szeparáció (Channel Separation)

Decibelben (dB) megadott érték, amely azt mutatja, hogy mennyire képes a hangszedő elkülöníteni a bal és jobb csatornát. Egy jó sztereó kép kialakításához magas csatorna szeparációra van szükség. Jellemzően 20-30 dB között mozog, minél magasabb az érték, annál jobb a sztereó kép.

Csatorna egyensúly (Channel Balance)

Decibelben (dB) megadott érték, amely a bal és jobb csatorna kimeneti feszültségének különbségét mutatja. Ideális esetben ez 0 dB, de a valóságban 0.5-1.5 dB eltérés elfogadható. A túl nagy különbség eltolhatja a sztereó képet.

Tűnyomás (Tracking Force / VTF – Vertical Tracking Force)

Grammban (g) vagy millinewtonban (mN) megadott érték, amely azt mutatja, hogy mekkora erővel nyomja a tűt a lemez barázdájába. A gyártó mindig megad egy ajánlott tartományt (pl. 1.8-2.2 g). A pontos beállítás kritikus:

• Túl kevés tűnyomás: A tű „ugrálhat” a barázdában, torzítást okozhat, és károsíthatja a lemezt.
• Túl sok tűnyomás: Elősegíti a tű és a lemez gyorsabb kopását, „összenyomott” hangzást eredményezhet.

A helyes tűnyomás beállításához precíziós tűnyomásmérő használata javasolt.

Tűforma (Stylus Shape)

Ahogy korábban részleteztük (gömb, elliptikus, Shibata, MicroLine stb.), a tű formája alapvetően befolyásolja a részletgazdagságot, a torzítást és a lemezkopást. A fejlettebb tűformák jobb hangminőséget kínálnak, de drágábbak és precízebb beállítást igényelnek.

Tűszár anyaga (Cantilever Material)

(Alumínium, bór, zafír, gyémánt stb.) Az anyaga befolyásolja a merevséget, a tömeget és a rezonancia tulajdonságokat, ezáltal a hangminőséget. A könnyebb és merevebb anyagok általában jobb tranziens választ és részletgazdagságot eredményeznek.

Terhelő impedancia (Load Impedance)

Ohmban (Ω) megadott érték, amely az erősítő bemeneti impedanciájára vonatkozik.

• MM hangszedők: Általában 47 kΩ (kiloohm) az iparági szabvány.
• MC hangszedők: Sokkal érzékenyebbek, és a gyártó általában egy ajánlott tartományt ad meg (pl. 100-1000 Ω, vagy akár ennél alacsonyabbat is). Az impedancia illesztése kritikus az MC hangszedők hangzása szempontjából, és sok MC phono fokozat lehetővé teszi ennek beállítását. Egy nem megfelelő terhelő impedancia elszínezheti a hangot, megváltoztathatja a frekvenciaátvitelt.

Terhelő kapacitás (Load Capacitance)

Pikofarádban (pF) megadott érték, amely az MM hangszedők esetében befolyásolja a frekvenciaátvitelt. Ez a kábelek és a phono fokozat bemeneti kapacitásának összegére vonatkozik. A gyártó általában megad egy ideális tartományt (pl. 150-300 pF). Túl magas kapacitás a magas frekvenciák elnyomásához, túl alacsony pedig azok kiemeléséhez vezethet. Az MC hangszedők kevésbé érzékenyek erre.

Kompatibilitás a hangkarral (Compliance)

Ez a paraméter a hangszedő tűszárának rugalmasságát írja le, és azt, hogy milyen könnyen mozdul el a tűszár a felfüggesztésében. Mértékegysége a µm/mN (mikrométer per millinewton) vagy 10^-6 cm/dyne.

• Alacsony compliance (merev hangszedő): Jellemzően 5-10 µm/mN. Nehezebb, merevebb hangkarokkal (magasabb effektív tömeggel) működik jól.
• Közepes compliance: Jellemzően 10-20 µm/mN. A leggyakoribb típus, a legtöbb közepes tömegű hangkarral kompatibilis.
• Magas compliance (rugalmas hangszedő): Jellemzően 20-35 µm/mN. Könnyű hangkarokkal (alacsony effektív tömeggel) működik jól.

A hangszedő és a hangkar compliance-ének illesztése kritikus a rendszer rezonancia frekvenciája szempontjából. A rezonancia frekvencia ideálisan 8-12 Hz között van. Ezen kívül eső értékek esetén a rendszer instabillá válhat, torzítást okozhat, vagy akár károsíthatja a lemezt és a hangszedőt. A hangszedő tömege is szerepet játszik ebben az illesztésben.

A hangszedő precíz beállítása: a tökéletes hangzás kulcsa

A hangszedő megvásárlása és felszerelése csupán az első lépés. A valóban optimális hangzás eléréséhez számos paramétert pontosan be kell állítani. Ez a folyamat némi türelmet és precizitást igényel, de az eredmény – a drámaian javuló hangminőség – minden befektetett energiát megér. A helyes beállítás minimalizálja a torzítást, maximalizálja a részletgazdagságot, és meghosszabbítja mind a hangszedő, mind a lemezek élettartamát.

Tűnyomás (Vertical Tracking Force – VTF) beállítása

A tűnyomás a legfontosabb beállítások egyike. Ez az erő, amellyel a tű a lemez barázdájába nyomódik. A gyártó mindig megad egy ajánlott tartományt, például 1.8-2.2 gramm.

• Hogyan kell beállítani:
  1. Először is győződjünk meg róla, hogy a lemezjátszó vízszintesen áll.
  2. Állítsuk a hangkar ellensúlyát úgy, hogy a kar lebegjen, azaz egyensúlyban legyen. Ekkor a tűnyomás 0 gramm.
  3. A karon lévő skálát állítsuk 0-ra, ha van ilyen.
  4. Ezután forgassuk az ellensúlyt befelé, amíg el nem érjük a kívánt tűnyomás értéket (pl. 2.0 gramm).
  5. A legpontosabb eredmény érdekében használjunk digitális tűnyomásmérőt, mivel a karon lévő skála gyakran pontatlan.

A túl alacsony tűnyomás torzítást okozhat, különösen a hangosabb részeknél, és „ugrálhat” a tű, károsítva a lemezt. A túl magas tűnyomás felgyorsítja a tű és a lemez kopását, és „összenyomott”, dinamikaszegény hangzást eredményez.

Antiskating beállítása

A lemezjátszó barázdáinak spirális formája és a tű súrlódása miatt a hangkar hajlamos befelé, a lemez közepe felé húzódni. Ezt az erőt nevezzük skating erőnek. Az antiskating mechanizmus feladata, hogy ellensúlyozza ezt az erőt, biztosítva, hogy a tű egyenletesen feküdjön fel a barázda mindkét falára.

• Hogyan kell beállítani:

  Az antiskating beállítása általában a tűnyomással arányosan történik. Kezdetnek állítsuk az antiskating értéket megegyezőre a tűnyomással. Sok lemezjátszón van egy skála ehhez. Pontosabb beállításhoz használhatunk speciális, tiszta (barázda nélküli) tesztlemezt, vagy egyszerűen figyeljük a hangzást. Egy túl erős antiskating a sztereó kép eltolódását okozhatja az egyik oldalra, míg egy túl gyenge a torzítást növeli.

VTA (Vertical Tracking Angle) / SRA (Stylus Rake Angle) beállítása

A Vertical Tracking Angle (VTA) az a szög, amelyet a tűszár és a lemez felülete zár be függőlegesen nézve. A Stylus Rake Angle (SRA) pedig a tű hegyének a lemezhez viszonyított szöge. Ideális esetben ezeknek meg kell egyezniük azzal a szöggel, amellyel a felvételt készítették (általában 20 fok).

• Hogyan kell beállítani:

  A legtöbb hangkar lehetővé teszi a kar magasságának állítását. A VTA helyes beállításakor a hangkar párhuzamos a lemez felületével. A finomhangolás füllel történik: a helyes VTA javítja a térleképzést, a mélyhangok minőségét és a részletgazdagságot. Túl magas kar esetén a hangzás „vékony” és éles lehet, túl alacsony kar esetén pedig „vastag” és tompa.

Azimuth beállítása

Az azimuth a tű függőleges tengely körüli elforgatását jelenti. A tűnek pontosan 90 fokos szögben kell állnia a lemez felületéhez képest. Ez biztosítja, hogy a bal és jobb csatorna egyformán olvassa le a barázdákat, és a csatorna szeparáció maximális legyen.

• Hogyan kell beállítani:

  Sok hangkar lehetővé teszi a headshell vagy a kar minimális elforgatását. Az azimuth beállításához speciális tesztlemez és mérőműszer (pl. oszcilloszkóp vagy digitális multiméter) szükséges, vagy a gyakorlott fülre támaszkodhatunk. Egy rosszul beállított azimuth rontja a sztereó képet és a csatorna szeparációt.

Overhang és Offset szög beállítása

Ezek a beállítások a hangszedő geometriai elhelyezkedését határozzák meg a hangkaron. Céljuk, hogy minimalizálják a tracking error-t, azaz a tű és a barázda tangenciális irányú eltérését.

• Overhang: A tű hegyének a lemez középpontján túlnyúló távolsága, ha a kar a lemez középpontja fölé van helyezve.
• Offset szög: A hangszedő szöge a hangkar hossztengelyéhez képest.
• Hogyan kell beállítani:

  Ezeket a paramétereket egy protractor (sablon) segítségével állítjuk be. A sablont a lemezjátszó tányérjára helyezzük, és a hangszedőt úgy mozgatjuk a headshellben, hogy a tű pontosan illeszkedjen a sablonon lévő pontokhoz és a kar párhuzamos legyen a sablon vonalaival. Különböző protractor szabványok léteznek (pl. Baerwald, Stevenson, Löfgren), mindegyik más-más kompromisszumot kínál a torzítás minimalizálására a lemez különböző részein. A pontos beállítás kulcsfontosságú a belső barázdák torzításának csökkentésében.

Terhelő impedancia és kapacitás illesztése

Főleg a MC hangszedők esetében kritikus a terhelő impedancia (Load Impedance) beállítása. Ahogy korábban említettük, az MM hangszedőknél ez általában 47 kΩ, de az MC hangszedőknél a gyártó által megadott tartományon belül kell finomhangolni, hogy a legjobb hangzást érjük el. Sok MC phono fokozat lehetővé teszi az impedancia változtatását. A helytelen impedancia elszínezheti a hangot, megváltoztathatja a frekvenciaátvitelt és a dinamikát.

Az MM hangszedők esetében a terhelő kapacitás (Load Capacitance) is fontos. Ez a hangszedő kábelezésének és a phono fokozat bemeneti kapacitásának összegére vonatkozik. A túl magas vagy túl alacsony kapacitás szintén befolyásolhatja a magas frekvenciás átvitelt.

Ezeknek a paramétereknek az illesztése sokszor kísérletezést igényel, és a legjobb eredményt a fülre hallgatva érhetjük el, a gyártói ajánlások figyelembevételével.

„A hangszedő beállítása olyan, mint egy finomhangolású hangszer hangolása. Minden apró módosítás árnyalja a zenei kifejezést, feltárva a felvétel rejtett mélységeit.”

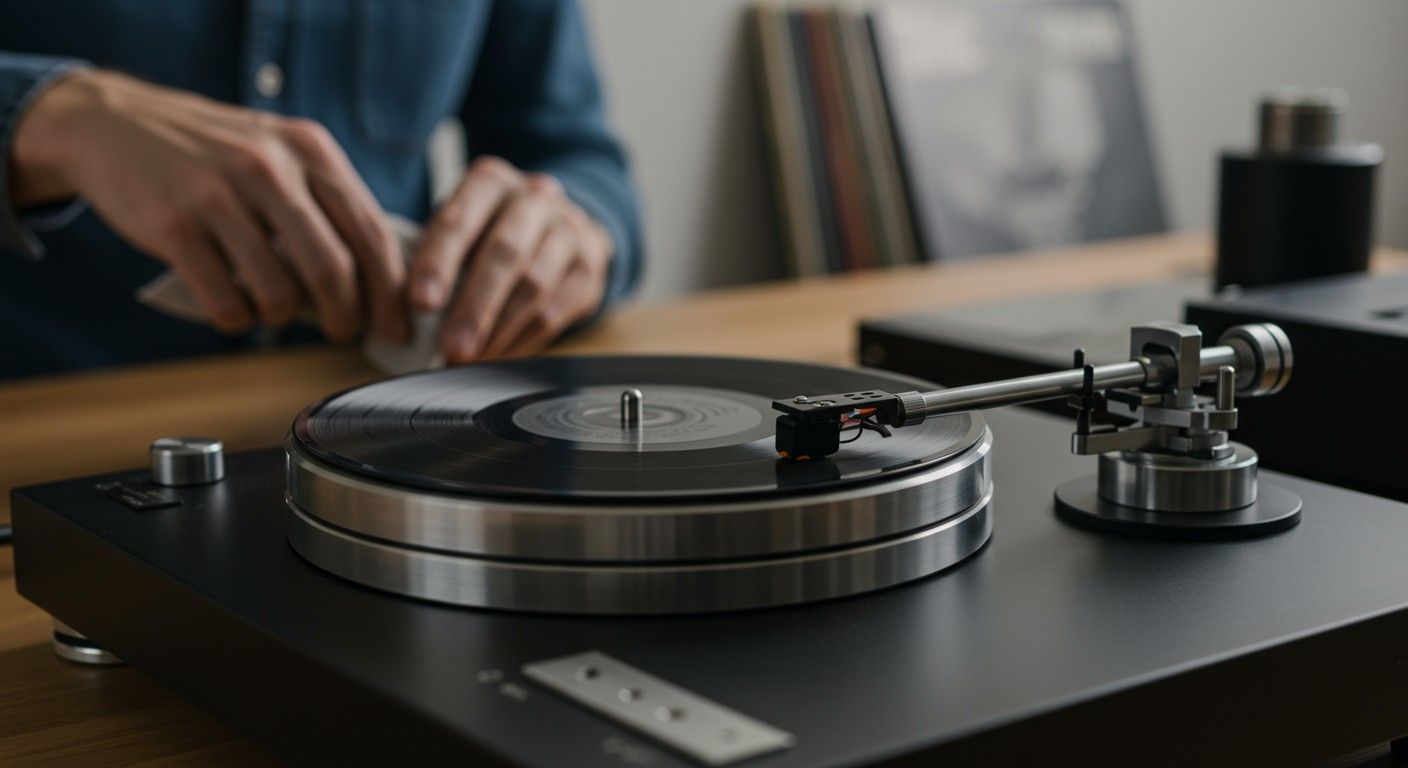

Karbantartás és élettartam: hosszú távú élvezet

A hangszedő egy kényes, precíziós műszer, amely megfelelő karbantartás nélkül hamar elveszítheti kiváló tulajdonságait. A rendszeres ápolás nemcsak a hangminőséget őrzi meg, hanem jelentősen meghosszabbítja a tű és a lemezek élettartamát is.

Tűtisztítás (Stylus cleaning)

A lemezeken lévő por, szennyeződések és a lemez anyagából származó lerakódások könnyen felhalmozódhatnak a tű hegyén. Egy szennyezett tű nem tudja pontosan követni a barázdákat, ami torzítást, zajt és gyorsabb lemezkopást okoz.

• Kefés tisztítás: A legegyszerűbb és leggyakoribb módszer. Használjunk speciális, puha szálú tűtisztító kefét, és mindig hátulról előre, a tűszárral párhuzamosan húzzuk végig a tűn. Soha ne oldalról vagy elölről, mert az károsíthatja a tűszárat vagy a felfüggesztést.
• Tisztító folyadékok: Léteznek speciális, alkoholmentes tisztító folyadékok, amelyeket a kefére cseppentve hatékonyabban oldják fel a makacs szennyeződéseket. Fontos, hogy csak a tűre juttassuk a folyadékot, és ne áztassuk el a tűszárat vagy a felfüggesztést.
• Gél alapú tisztítók: Egyre népszerűbbek a speciális, ragacsos gélpárnák, amelyekbe a tűt óvatosan beleengedve a szennyeződések rátapadnak a gélre. Ez egy nagyon kíméletes és hatékony módszer.

A tűtisztítást minden lemezjátszás előtt vagy után ajánlott elvégezni, különösen, ha régóta nem használt lemezeket hallgatunk.

Lemezek tisztítása

A tiszta lemez a tiszta hangzás alapja. A por és a statikus feltöltődés nemcsak a hangminőséget rontja, hanem a tűt is szennyezi.

• Száraz kefés tisztítás: Antisztatikus lemeztisztító kefével minden lejátszás előtt távolítsuk el a felületi port.
• Nedves tisztítás: Időnként, vagy ha a lemez erősen szennyezett, speciális lemezmosó folyadékkal és mikroszálas kendővel vagy lemezmosó géppel érdemes alaposan megtisztítani.

Tűcsere intervallumok és mikroszkópos ellenőrzés

A hangszedő tűje kopó alkatrész. A gyémánt tűk is elhasználódnak az idő múlásával és a használat intenzitásával.

• Élettartam: Egy gyémánt tű élettartama általában 500-1000 lejátszási óra között mozog, a tű formájától és a lemezek állapotától függően. A fejlettebb tűformák (pl. MicroLine) hosszabb élettartammal rendelkezhetnek.
• Jelek: A kopott tű jelei közé tartozik a megnövekedett torzítás (különösen a belső barázdáknál), a részletgazdagság elvesztése, a magas frekvenciák tompulása, vagy a sztereó kép romlása.
• Mikroszkópos ellenőrzés: Komolyabb analóg rendszerek tulajdonosai számára érdemes beruházni egy USB-s digitális mikroszkópra, amellyel rendszeresen ellenőrizhetik a tű állapotát. Ez segít az ideális csereidőpont meghatározásában és megelőzheti a lemezek károsodását.

MM hangszedők esetén a tűcsere egyszerű, csak ki kell húzni a régi tűt és bepattintani az újat. MC hangszedők esetén az egész hangszedőt cserélni kell, vagy el kell küldeni gyári felújításra, ami drágább és időigényesebb folyamat.

Gyakori problémák és hibaelhárítás a hangszedőkkel kapcsolatban

Még a legprecízebben beállított és karbantartott hangszedőkkel is előfordulhatnak problémák. A hibaelhárítás során fontos a szisztematikus megközelítés, hogy a hiba okát minél gyorsabban beazonosíthassuk.

Torz hangzás

• Okok:
  • Helytelen tűnyomás: Túl alacsony vagy túl magas tűnyomás.
  • Nem megfelelő antiskating: A tű egyenetlenül fekszik fel a barázdákra.
  • Kopott vagy szennyezett tű: A tű nem tudja pontosan követni a barázdákat.
  • Rossz VTA/SRA beállítás: A tű nem a megfelelő szögben érintkezik a barázdával.
  • Helytelen overhang vagy offset szög: Tracking error.
  • Károsodott lemez: Mély karcolások, szennyeződések.
  • Hangszedő sérülése: Tűszár elhajlása, felfüggesztés károsodása.
• Megoldás:

  Ellenőrizze és állítsa be újra a tűnyomást és az antiskatinget. Tisztítsa meg a tűt. Ellenőrizze a VTA-t és a geometriai beállításokat. Próbáljon ki egy másik lemezt. Ha a hangszedő szemmel láthatóan sérült, cserélje ki vagy javíttassa meg.

Egyik csatorna hiánya vagy gyenge hangzása

• Okok:
  • Rossz csatlakozás: Lazák vagy oxidáltak a hangszedő és a headshell közötti vezetékek, vagy a headshell és a kar közötti érintkezők.
  • Hibás kábel: A lemezjátszó kimeneti kábele vagy a phono kábel.
  • Hangszedő belső hibája: Egy tekercs szakadása (MC/MM), vagy egy csatlakozás meghibásodása.
  • Phono fokozat hibája: Az egyik csatorna hibás az előerősítőben.
• Megoldás:

  Ellenőrizze az összes csatlakozást a hangszedőtől az erősítőig. Húzza ki és dugja vissza a kábeleket. Próbálja meg felcserélni a bal és jobb csatorna kábeleit a phono bemenetnél – ha a hiba átmegy a másik csatornára, akkor a kábel vagy a hangszedő a hibás. Ha nem, akkor az erősítő.

Zúgás, brumm (Hum)

• Okok:
  • Földhurok: A rendszerben több ponton is földelve van, ami hurokzárat okoz.
  • Rossz földelés: A lemezjátszó nincs megfelelően földelve az erősítőhöz.
  • Mágneses interferencia: Közel van az erősítőhöz, tápegységhez vagy más elektromos eszközhöz.
  • Hibás hangszedő árnyékolás.
• Megoldás:

  Ellenőrizze a földelő kábelt a lemezjátszó és az erősítő között. Próbálja meg áthelyezni a lemezjátszót távolabb más elektromos berendezésektől. Kísérletezzen a földelési pontokkal (pl. néha jobb a lemezjátszót nem földelni, ha az erősítő már földelt).

Túl sok vagy túl kevés basszus / magas

• Okok:
  • Helytelen VTA/SRA: Befolyásolja a frekvenciaátvitelt.
  • Helytelen terhelő impedancia (MC) vagy kapacitás (MM): Elszínezi a hangot.
  • Nem megfelelő phono fokozat: Nem illeszkedik a hangszedőhöz.
  • RIAA korrekció hibája.
• Megoldás:

  Finomhangolja a VTA-t. Ellenőrizze a terhelő impedanciát (MC) vagy kapacitást (MM). Győződjön meg róla, hogy a phono fokozat illeszkedik a hangszedő típusához (MM/MC).

Tűugrás (Skipping)

• Okok:
  • Helytelen tűnyomás: Túl alacsony tűnyomás.
  • Nem megfelelő antiskating.
  • Sérült vagy kopott tű.
  • Sérült lemez: Karcolás, görbülés.
  • Lemezjátszó rezgése: Instabil felület, akusztikus visszacsatolás.
  • Hangszedő vagy kar compliance illesztési hiba.
• Megoldás:
  <
