Papír kondenzátorok: felépítésük, működésük és típusai

A modern elektronika világában a kondenzátorok nélkülözhetetlen passzív alkatrészek, amelyek az elektromos töltés tárolásáért felelnek. Számtalan típusuk létezik, a miniatűr kerámia kondenzátoroktól a hatalmas elektrolitikus egységekig. Azonban van egy kategória, amely a digitális kor hajnalán szinte feledésbe merült, mégis óriási szerepet játszott az elektronika fejlődésében: a papír kondenzátorok. Ezek az alkatrészek évtizedeken keresztül a rádiók, televíziók, erősítők és ipari berendezések gerincét alkották, megbízhatóan szolgáltatva a szükséges kapacitást. Történelmi jelentőségük mellett, bizonyos niche alkalmazásokban, különösen a vintage audio világában, a mai napig nagyra értékelik egyedi tulajdonságaik miatt.

A papír kondenzátorok története egészen az elektromosság korai felfedezéseihez nyúlik vissza, amikor a Leydeni palackok jelentették az első lépéseket a töltéstárolás felé. A 19. század végén és a 20. század elején, ahogy az elektronika egyre kifinomultabbá vált, szükségessé váltak olyan kompakt és megbízható kondenzátorok, amelyek nagy kapacitást és megfelelő feszültségtűrést biztosítottak. A papír, mint dielektrikum, ideális választásnak bizonyult, mivel könnyen hozzáférhető, viszonylag olcsó és jó szigetelő tulajdonságokkal rendelkezett. A technológia fejlődésével, különösen az olajjal vagy viasszal impregnált papír megjelenésével, a papír kondenzátorok váltak a legelterjedtebb típusokká számos alkalmazásban.

A kondenzátor alapjai és a papír szerepe

Mielőtt mélyebben belemerülnénk a papír kondenzátorok specifikus felépítésébe és működésébe, érdemes felidézni a kondenzátor alapvető működési elvét. Egy kondenzátor lényegében két vezető lemezből, azaz elektródából áll, amelyeket egy nem vezető, azaz dielektromos anyag választ el egymástól. Amikor feszültséget kapcsolunk az elektródákra, az egyik lemezen pozitív, a másikon negatív töltés halmozódik fel, létrehozva egy elektromos mezőt a dielektrikumban. Ez a töltéstárolási képesség a kapacitás, amelyet Faradban (F) mérünk.

A kapacitás mértéke számos tényezőtől függ: az elektródák felületétől (A), a köztük lévő távolságtól (d) és a dielektromos anyag relatív permittivitásától (εr). A képlet szerint C = ε₀ * εr * (A/d), ahol ε₀ a vákuum permittivitása. Ebből látszik, hogy minél nagyobb az elektródák felülete, minél kisebb a távolság köztük, és minél nagyobb a dielektrikum permittivitása, annál nagyobb a kondenzátor kapacitása.

A papír kondenzátorok esetében a dielektromos anyag maga a papír. A papír, mint szigetelő, számos előnnyel járt a korai elektronikában. Viszonylag vékony lapokká alakítható, ami lehetővé tette az elektródák közötti kis távolság elérését. Emellett jó mechanikai szilárdsággal rendelkezett, és könnyen feldolgozható volt. Azonban a száraz papír önmagában nem volt optimális dielektrikum, mivel a levegővel érintkezve könnyen megkötötte a nedvességet, ami jelentősen rontotta a szigetelő képességét és növelte a szivárgó áramot.

Ezen hiányosságok kiküszöbölésére fejlesztették ki az impregnált papír kondenzátorokat. Az impregnálás során a papír rétegeket egy speciális folyékony vagy szilárd dielektromos anyaggal itatták át, mint például ásványi olajjal, viasszal, gyantával vagy szintetikus vegyületekkel. Ez az impregnálás nemcsak növelte a papír dielektromos szilárdságát és permittivitását, hanem kiszorította a levegőt és a nedvességet, ezáltal stabilabbá és megbízhatóbbá téve a kondenzátort, különösen magasabb feszültségen és változó környezeti körülmények között. Az impregnálószerek kiválasztása kulcsfontosságú volt a kondenzátor végső tulajdonságainak meghatározásában.

A papír kondenzátor felépítése a kezdetektől

A klasszikus papír kondenzátorok felépítése viszonylag egyszerű, mégis rendkívül hatékony volt a maga korában. Az alapvető konstrukció két hosszú fémfóliából, jellemzően alumíniumból áll, amelyek az elektródákat alkotják. Ezeket a fémfóliákat vékony papírszalagok választják el egymástól, amelyek a dielektrikum szerepét töltik be. A papírszalagok általában valamivel szélesebbek, mint a fémfóliák, hogy megakadályozzák az elektródák közötti rövidzárlatot a tekercselés során és a széleken is biztosítsák a megfelelő szigetelést.

Az elkészítés során az alumíniumfóliákat és a papírszalagokat gondosan egymásra fektetik, majd szorosan feltekerik egy hengeres formára. Ez a tekercselési eljárás teszi lehetővé, hogy viszonylag nagy felületű elektródákat és vékony dielektromos rétegeket helyezzenek el egy kompakt csomagban, maximalizálva ezzel a kapacitást. A tekercselés után a kondenzátormagot általában egy vákuumkamrába helyezik, ahol alaposan kiszárítják, hogy eltávolítsák a nedvességet. Ez a lépés kritikus a kondenzátor hosszú távú stabilitása és megbízhatósága szempontjából.

A szárítás után következik az impregnálás. A forró dielektromos folyadékba (pl. ásványolaj, viasz) mártják a tekercselt magot, vagy vákuumban szívatják be az impregnáló anyagot a papír pórusaiba. Ez a folyamat nemcsak növeli a dielektromos szilárdságot, hanem kiszorítja a levegőt, ami csökkenti a részleges kisülések kockázatát és javítja a hőszigetelést. Az impregnálás után a kondenzátormagot egy védőburkolatba helyezik, amely lehet fémhenger, kerámia vagy műgyanta ház. A kivezetéseket (lábakat) az elektródákhoz forrasztják, majd a burkolatot hermetikusan lezárják, hogy megakadályozzák a nedvesség bejutását és az impregnáló anyag szivárgását.

A burkolat típusa és a lezárás módja szintén fontos volt. A korai papír kondenzátorok gyakran viasszal lezárt papírhengerekben, vagy fémházakban készültek, kerámia vagy bakelit szigetelővel a kivezetéseknél. Később megjelentek a teljesen zárt, műgyantával öntött változatok is, amelyek jobb védelmet nyújtottak a környezeti hatások ellen. A felépítés tehát egyszerűségében rejlette a nagyszerűsége, lehetővé téve a tömeggyártást és a széleskörű alkalmazást.

A dielektrikum jelentősége és a papír tulajdonságai

A kondenzátorok világában a dielektrikum anyaga határozza meg leginkább az alkatrész jellemzőit és teljesítményét. A papír kondenzátorok esetében a papír, mint dielektrikum, számos érdekes tulajdonsággal rendelkezik, amelyeket az impregnáló anyagok tovább módosítanak. A papír alapvetően cellulózrostokból áll, amelyek önmagukban is szigetelők, de tartalmaznak apró légzárványokat és hajlamosak a nedvességfelvételre. Ezek a tényezők korlátozzák a száraz papír dielektromos szilárdságát és növelik a veszteségeket.

Az impregnálás célja tehát ezen korlátok leküzdése. Az ásványi olajjal impregnált papír (PIO – Paper In Oil) kondenzátorok például rendkívül stabilak és jó dielektromos szilárdsággal rendelkeznek. Az olaj kitölti a papír pórusaiban lévő légzárványokat, növelve a dielektrikum egységességét és csökkentve a részleges kisülések kockázatát magas feszültségen. Az olaj emellett hozzájárul a kondenzátor hőelvezetéséhez is, ami különösen fontos folyamatos üzemben.

„A megfelelő dielektrikum kiválasztása egy kondenzátor tervezésénél nem csupán technikai döntés, hanem a stabilitás, a teljesítmény és a hosszú élettartam alapja.”

A viaszolt papír kondenzátorok impregnálásához paraffin viaszt vagy más szintetikus viaszokat használtak. Ezek a típusok általában olcsóbbak voltak és könnyebben gyárthatók, de a viasz hajlamos volt a repedezésre a hőmérséklet-ingadozások hatására, ami idővel nedvesség bejutásához és a kondenzátor meghibásodásához vezethetett. Ennek ellenére az egyszerűbb alkalmazásokban széles körben elterjedtek.

A dielektrikum tulajdonságai között kiemelten fontos a dielektromos szilárdság, ami azt a maximális elektromos térerősséget jelenti, amelyet az anyag károsodás nélkül elvisel. A papír kondenzátorok a vastagabb dielektromos rétegnek köszönhetően általában viszonylag magas dielektromos szilárdsággal rendelkeztek, ami lehetővé tette a nagyfeszültségű alkalmazásokat. Emellett a dielektromos állandó (permittivitás) is fontos, mivel ez befolyásolja a kapacitást. A papír dielektromos állandója 2 és 6 között mozog, az impregnáló anyagtól függően.

A dielektrikum másik kritikus jellemzője a veszteségi tényező (tan δ), amely a kondenzátorban fellépő energiaveszteségeket írja le, főként a dielektromos anyag polarizációjából és a szivárgó áramból adódóan. A papír kondenzátorok, különösen az olajjal impregnált változatok, viszonylag alacsony veszteségi tényezővel rendelkeztek az alacsony frekvenciákon, ami ideálissá tette őket audio és tápegység szűrési feladatokra. Magasabb frekvenciákon azonban a veszteségeik megnőhettek, korlátozva ezzel a rádiófrekvenciás alkalmazásokat.

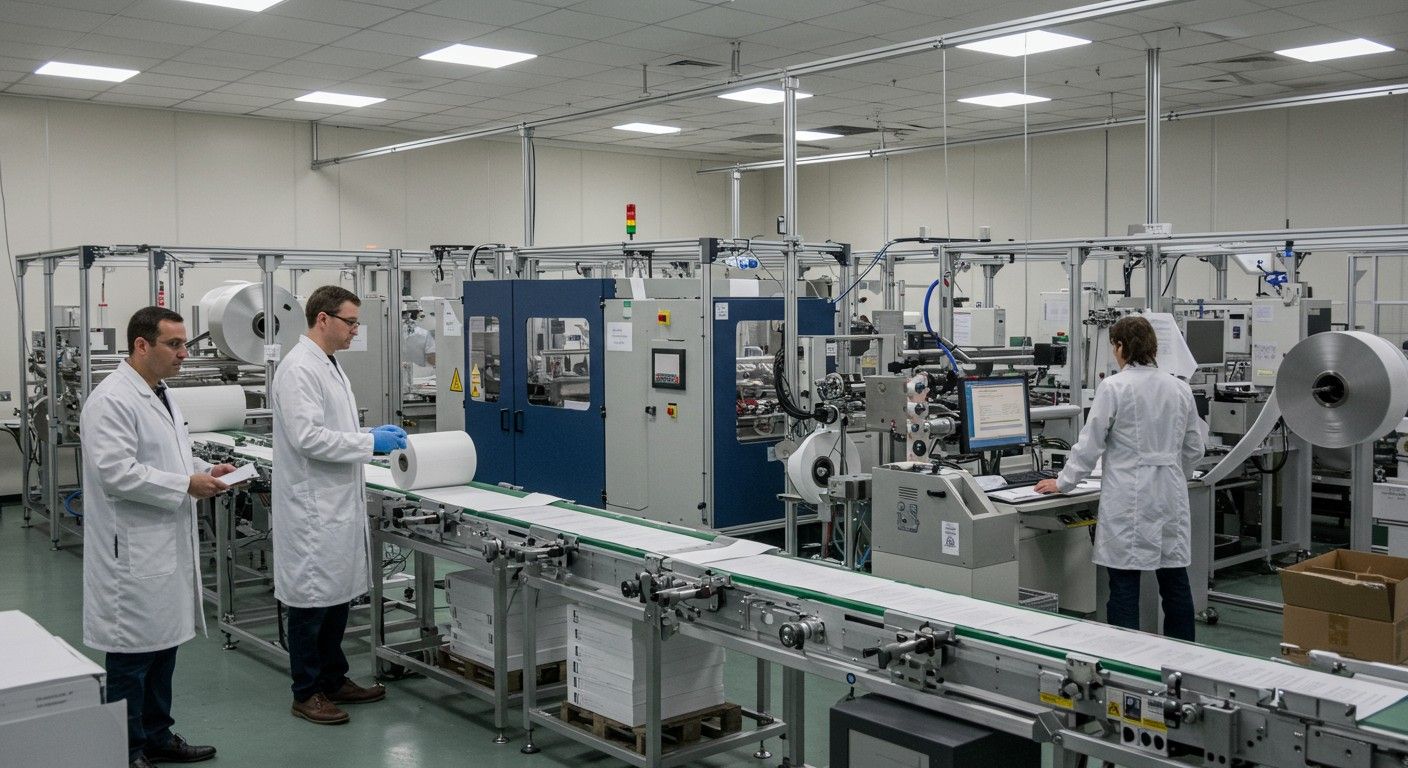

Gyártási folyamatok és technológiák

A papír kondenzátorok gyártása egy sor precíz lépést foglal magában, amelyek célja a megbízható és stabil alkatrészek előállítása. A folyamat a nyersanyagok, mint az elektronikai minőségű papír és az alumíniumfólia előkészítésével kezdődik. A papírnak rendkívül tisztának és egyenletes vastagságúnak kell lennie, minimális szennyeződésekkel, amelyek befolyásolhatják a dielektromos tulajdonságokat. Az alumíniumfóliák szintén speciális tisztasági és vastagsági követelményeknek kell, hogy megfeleljenek.

Az első jelentős lépés a tekercselés. Automata gépek gondosan egymásra helyezik az alumíniumfóliákat és a papírszalagokat, majd szorosan feltekerik egy hengeres vagy lapított tekercsre. Ennek során ügyelnek arra, hogy a papír mindig túlnyúljon a fémfóliákon, megelőzve a rövidzárlatot. A tekercselés során a feszítés és a pontosság kulcsfontosságú, hogy elkerüljék a légzárványokat és a mechanikai sérüléseket.

A feltekercselt kondenzátormagot ezután a szárítási fázisba viszik. Ez általában vákuumos kemencékben történik, ahol magas hőmérsékleten és alacsony nyomáson távolítják el a papírból az összes nedvességet. A nedvesség még nyomokban is jelentősen rontaná a kondenzátor szigetelési ellenállását és dielektromos szilárdságát, ezért ez a lépés kritikus a hosszú élettartam és a megbízhatóság szempontjából.

A szárítást követi az impregnálás. A forró, folyékony dielektrikumot (pl. ásványolaj, szintetikus olaj, viasz) vákuumban juttatják be a kiszárított papír pórusaiba. A vákuum biztosítja, hogy az impregnáló anyag teljesen átjárja a papírt, kiszorítva a maradék levegőt is. Az impregnálás után a kondenzátormagot lehűtik, és az impregnáló anyag megszilárdulhat (viasz esetén) vagy viszkózussá válhat (olaj esetén), stabilizálva ezzel a dielektrikumot.

Végül a lezárás és tokozás következik. A kivezetéseket (huzalokat vagy fémfüleket) az alumíniumfóliákhoz csatlakoztatják, majd a tekercselt és impregnált magot egy védőburkolatba helyezik. Ez lehet fémhenger, kerámia, műgyanta vagy hőre zsugorodó cső. A tokozás célja a kondenzátor mechanikai védelme és a környezeti hatások, különösen a nedvesség bejutásának megakadályozása. A hermetikus zárás elengedhetetlen a hosszú távú stabilitáshoz. A gyártási folyamat végén minden kondenzátort tesztelnek a kapacitás, a szivárgó áram és a dielektromos szilárdság szempontjából, hogy megfeleljenek a specifikációknak.

A papír kondenzátor működési elve

A papír kondenzátor működési elve megegyezik bármely más kondenzátoréval, de a dielektrikum (papír és impregnáló anyag) sajátos tulajdonságai befolyásolják a részletes viselkedését. Amikor egy papír kondenzátorra feszültséget kapcsolunk, az elektromos mező azonnal kialakul az elektródák között. Ez a mező hatással van a dielektrikumban lévő molekulákra, polarizálva azokat. A papír cellulózrostjai és az impregnáló anyag molekulái dipólusokat alkotnak, amelyek a külső elektromos mező irányába rendeződnek.

Ez a dielektromos polarizáció az, ami lehetővé teszi a töltés tárolását. A dielektrikum molekuláinak rendeződése csökkenti az elektromos mező erősségét a dielektrikumon belül, ami lehetővé teszi, hogy az elektródák nagyobb töltést halmozzanak fel ugyanazon feszültség mellett, mintha vákuum lenne köztük. Minél nagyobb a dielektrikum relatív permittivitása (εr), annál nagyobb a polarizáció és annál nagyobb a kondenzátor kapacitása.

Az egyenáramú (DC) alkalmazásokban a papír kondenzátor feltöltődik a rákapcsolt feszültségre, és az elektródák között potenciálkülönbség alakul ki. Ideális esetben, feltöltött állapotban, egyenáram nem folyik át a kondenzátoron, mivel a dielektrikum szigetel. A valóságban azonban mindig van egy minimális szivárgó áram, amely áthalad a dielektrikumon. Papír kondenzátorok esetében ez a szivárgó áram viszonylag magasabb lehet, mint modern film kondenzátoroknál, különösen az idő múlásával, ahogy a dielektrikum öregszik vagy nedvesség éri.

Váltakozó áramú (AC) alkalmazásokban a kondenzátor folyamatosan töltődik és kisül, ahogy a feszültség iránya változik. A papír kondenzátorok viszonylag jó teljesítményt nyújtanak alacsony és közepes frekvenciákon, mint például az audio tartományban vagy a hálózati frekvenciájú tápegységekben. Azonban magasabb frekvenciákon a dielektromos veszteségek (azaz a dielektrikum felmelegedése a polarizációs ciklusok miatt) és az ekvivalens soros induktivitás (ESL) megnőhet, ami rontja a kondenzátor teljesítményét és növeli a veszteségi tényezőt.

A papír kondenzátorok egy érdekes tulajdonsága az úgynevezett dielektromos abszorpció. Ez a jelenség azt jelenti, hogy miután egy kondenzátort kisütöttek, rövid idő múlva újra megjelenhet rajta egy kis maradékfeszültség. Ez azért van, mert a dielektrikumban lévő dipólusok nem azonnal térnek vissza eredeti állapotukba a kisütés után, hanem lassan „lazulnak” el. Ez a jelenség különösen érzékeny audio alkalmazásokban problémás lehet, ahol a jel integritása kritikus. Éppen ezért a modern, precíziós alkalmazásokban inkább más dielektrikumú kondenzátorokat használnak.

Különböző papír kondenzátor típusok

A papír kondenzátorok fejlődése során több különböző típust fejlesztettek ki, amelyek mindegyike specifikus impregnáló anyagot vagy gyártási technológiát alkalmazott a jobb teljesítmény vagy költséghatékonyság érdekében. Ezek a különbségek jelentősen befolyásolták az alkatrészek jellemzőit, élettartamát és alkalmazási területeit.

Olajjal impregnált papír (PIO) kondenzátorok

Az olajjal impregnált papír (PIO – Paper In Oil) kondenzátorok kétségkívül a legelismertebb és legstabilabb papír kondenzátor típusok közé tartoznak. Ezekben a kondenzátorokban a papírdielektrikumot gondosan kiválasztott ásványi olajjal, szintetikus olajjal vagy speciális gyantákkal itatják át. Az olaj impregnálás célja a papír pórusainak teljes kitöltése, a légzárványok eltávolítása és a dielektromos szilárdság növelése. Az olaj emellett hűtőközeget is biztosít, segítve a kondenzátorban keletkező hő elvezetését, különösen nagy áramú vagy magas feszültségű alkalmazásokban.

A PIO kondenzátorok fő előnyei közé tartozik a magas dielektromos szilárdság, ami lehetővé teszi a nagyfeszültségű alkalmazásokat, a jó stabilitás a hőmérséklet-ingadozásokkal szemben (a megfelelő lezárás mellett), és az alacsony veszteségi tényező az alacsony frekvenciákon. Éppen ezért váltak népszerűvé a tápegységek szűrésében, motorok indításában és a nagyfeszültségű impulzusgenerátorokban. Az audiofil körökben a PIO kondenzátorokat gyakran „zenei” hangzásuk miatt preferálják, különösen a vintage csöves erősítőkben, ahol a jelútban elhelyezve egyedi karaktert tulajdonítanak nekik.

Hátrányuk a viszonylag nagy méretük, a magasabb gyártási költségük és a potenciális olajszivárgás veszélye, ha a tokozás megsérül. A régebbi PIO kondenzátorok impregnálásához használtak PCB-t (poliklórozott bifenilek) is, amely később mérgezőnek és környezetszennyezőnek bizonyult, ezért betiltották. A modern PIO kondenzátorok már környezetbarát impregnáló anyagokkal készülnek.

Viaszolt papír kondenzátorok

A viaszolt papír kondenzátorok a papír kondenzátorok egy másik elterjedt, és gyakran problémásabb típusa. Ezekben a kondenzátorokban a papírdielektrikumot paraffin viasszal vagy más típusú viasszal impregnálják. A viasz olcsóbb volt, mint az olaj, és könnyebb volt vele dolgozni a gyártás során, ezért ezek a kondenzátorok gazdaságos megoldást jelentettek a tömeggyártásban.

Fő előnyük az alacsonyabb költség és a viszonylag egyszerű gyártási folyamat. Széles körben alkalmazták őket a fogyasztói elektronikában, például rádiókban és televíziókban. Azonban a viaszolt papír kondenzátoroknak számos hátrányuk volt. A viasz hajlamos volt a hőmérséklet-ingadozásokra repedezni, ami lehetővé tette a nedvesség bejutását a kondenzátor belsejébe. A nedvesség pedig drámaian rontja a dielektrikum szigetelő képességét, növelve a szivárgó áramot és csökkentve a kapacitást. Ezért a viaszolt papír kondenzátorok hírhedtek voltak rövid élettartamukról és megbízhatatlanságukról az idő múlásával.

Sok vintage elektronikus berendezésben a hibás működés oka gyakran a „kiszáradt” vagy nedvességet kapott viaszolt papír kondenzátor volt. Restaurálásuk során ezeket az alkatrészeket szinte mindig cserélni kell, modern film kondenzátorokra.

Fémezett papír (MP) kondenzátorok

A fémezett papír (MP – Metallized Paper) kondenzátorok egy fejlettebb technológiát képviseltek, amely a 20. század közepén jelent meg. Ezekben a kondenzátorokban a vezető lemezeket nem különálló alumíniumfóliák alkotják, hanem a papírdielektrikum felületére vákuumos eljárással vékony fémréteget (általában alumíniumot vagy cinket) párologtatnak fel. Ez a technológia lehetővé tette a kondenzátorok méretének jelentős csökkentését, mivel a fémréteg rendkívül vékony lehetett.

Az MP kondenzátorok egyik legfontosabb előnye az öngyógyító képesség. Ha a dielektrikumban egy apró hiba miatt áthúzás (rövidzárlat) keletkezik, a vékony fémréteg a hiba helyén egyszerűen elpárolog a nagy áramsűrűség hatására, elszigetelve a hibát, anélkül, hogy a kondenzátor tönkremenne. Ez jelentősen növelte az alkatrészek megbízhatóságát és élettartamát. Az öngyógyító képesség különösen fontos volt a hálózati feszültséggel működő alkalmazásokban, ahol a tranziensek könnyen okozhatnak áthúzást.

Az MP kondenzátorokat gyakran impregnálták olajjal vagy gyantával a stabilitás további növelése érdekében. Ezek a kondenzátorok ideálisak voltak AC alkalmazásokra, szűrésre és impulzusüzemre. A mai napig gyártanak fémezett film kondenzátorokat, amelyek a papír helyett műanyag fóliát használnak dielektrikumként, továbbfejlesztve ezt az öngyógyító technológiát.

Papír-fólia hibrid kondenzátorok

A technológia fejlődésével megjelentek a papír-fólia hibrid kondenzátorok is, amelyek a papír és a műanyag fóliák (pl. polipropilén, poliészter) kombinációját használták dielektrikumként. Ezek a hibrid megoldások igyekeztek kihasználni mindkét anyag előnyeit: a papír jó mechanikai tulajdonságait és viszonylag magas dielektromos állandóját, valamint a műanyag fóliák kiváló dielektromos szilárdságát, alacsony veszteségi tényezőjét és jobb hőmérsékleti stabilitását.

A hibrid kondenzátorok célja az volt, hogy javítsák a papír kondenzátorok gyengeségeit, mint például a nedvességérzékenységet és a magasabb frekvenciákon mutatott teljesítményt, miközben megtartják azokat az előnyöket, amelyek miatt a papír kondenzátorokat kedvelték. Ezek a típusok gyakran impregnáltak voltak, hogy tovább optimalizálják a dielektromos tulajdonságokat és a hőelvezetést. Bár nem váltak olyan széles körben elterjedté, mint a tiszta papír vagy tiszta film kondenzátorok, bizonyos specifikus alkalmazásokban, például nagyfeszültségű vagy impulzusüzemű rendszerekben, megtalálták a helyüket.

A különböző típusok bemutatása rávilágít arra, hogy a papír kondenzátorok nem egy monolitikus kategóriát alkotnak, hanem egy sokszínű családot, ahol az impregnáló anyag és a gyártási technológia döntően befolyásolta az alkatrészek karakterisztikáját és megbízhatóságát.

Főbb jellemzők és paraméterek részletesen

A papír kondenzátorok, mint minden elektronikai alkatrész, számos kulcsfontosságú paraméterrel rendelkeznek, amelyek meghatározzák teljesítményüket és alkalmazhatóságukat. Ezeknek a jellemzőknek a megértése elengedhetetlen a megfelelő alkatrész kiválasztásához és az áramkör viselkedésének előrejelzéséhez.

Kapacitás és névleges feszültség

A kapacitás (C) a kondenzátor alapvető jellemzője, amely azt fejezi ki, mennyi elektromos töltést képes tárolni adott feszültség mellett. Mértékegysége a Farad (F), de a papír kondenzátorok esetében jellemzően mikrofarad (µF) vagy nanofarad (nF) tartományban adják meg. A kapacitás értékét befolyásolja az elektródák felülete, a dielektrikum vastagsága és annak permittivitása. A papír kondenzátorok képesek voltak viszonylag nagy kapacitásokat biztosítani, különösen a korai időszakban, ami lehetővé tette a hatékony szűrést és csatolást.

A névleges feszültség (Vn) az a maximális egyenfeszültség (DC), amelyet a kondenzátor folyamatosan és biztonságosan elvisel a megadott hőmérséklet-tartományban. A papír kondenzátorok gyakran rendelkeztek magas névleges feszültséggel, ami alkalmassá tette őket nagyfeszültségű tápegységekben, motorindító áramkörökben és impulzusgenerátorokban való használatra. Fontos, hogy a névleges feszültséget soha ne lépjük túl, mivel ez a dielektrikum áthúzásához és a kondenzátor meghibásodásához vezethet.

Tűrés és stabilitás

A tűrés azt jelzi, hogy a kondenzátor tényleges kapacitásértéke mennyire térhet el a névleges értékétől, százalékban kifejezve (pl. ±10%, ±20%). A papír kondenzátorok, különösen a régebbi típusok, általában viszonylag nagy tűréssel rendelkeztek, ami kevésbé precíziós alkalmazásokra tette őket alkalmassá. A modern film kondenzátorok sokkal szűkebb tűrésekkel kaphatók.

A stabilitás arra utal, hogy a kapacitás hogyan változik az idő, a hőmérséklet, a feszültség és más környezeti tényezők hatására. A jól impregnált és hermetikusan zárt papír kondenzátorok viszonylag jó hosszú távú stabilitással rendelkeztek, amennyiben nem érték őket szélsőséges környezeti hatások. Azonban a nedvesség bejutása drámaian ronthatta a stabilitást és az egyéb paramétereket.

Ekvivalens soros ellenállás (ESR) és induktivitás (ESL)

Az ekvivalens soros ellenállás (ESR) a kondenzátorban fellépő összes ellenállás eredője, beleértve az elektródák ellenállását, a kivezetések ellenállását és a dielektrikum veszteségeit. Az ESR energiát nyel el hő formájában, ami csökkenti a kondenzátor hatékonyságát, különösen magas frekvenciákon vagy nagy áramú alkalmazásokban. A papír kondenzátorok ESR értéke általában magasabb, mint a modern film vagy kerámia kondenzátoroké, ami korlátozza a nagyfrekvenciás alkalmazhatóságukat.

Az ekvivalens soros induktivitás (ESL) a kondenzátor kivezetéseinek és belső felépítésének induktív tulajdonságait írja le. Magas frekvenciákon az ESL reaktanciája jelentőssé válik, és a kondenzátor rezonálhat egy bizonyos frekvencián, ami korlátozza a használható frekvenciatartományt. A tekercselt felépítés miatt a papír kondenzátorok ESL értéke is viszonylag magasabb lehet.

Dielektromos abszorpció és szivárgó áram

A dielektromos abszorpció az a jelenség, amikor egy kisütött kondenzátoron rövid idő múlva ismét megjelenik egy maradékfeszültség. Ez a dielektrikumban lévő molekuláris dipólusok lassú relaxációjának köszönhető. A papír kondenzátorok, különösen a régebbi típusok, gyakran mutattak jelentős dielektromos abszorpciót, ami problémás lehet precíziós időzítő áramkörökben, integrátorokban vagy audio alkalmazásokban, ahol a jelhűség kiemelten fontos.

A szivárgó áram az az egyenáram, amely egy feltöltött kondenzátoron áthalad a dielektrikumon keresztül. Ideális esetben ez az érték nulla lenne, de a valóságban mindig van egy minimális áramszivárgás a dielektrikum nem tökéletes szigetelése miatt. A papír kondenzátorok szivárgó árama általában magasabb volt, mint a modern film kondenzátoroké, és az idő múlásával, a dielektrikum öregedésével vagy nedvességfelvételével jelentősen megnőhetett. Ez a jelenség különösen problémás lehetett a nagy impedanciájú áramkörökben vagy ott, ahol a kondenzátor feladata a töltés hosszú távú tárolása volt.

Hőmérsékleti együttható és veszteségi tényező (Tan Delta)

A hőmérsékleti együttható azt írja le, hogyan változik a kapacitás a hőmérséklet függvényében. A papír kondenzátorok hőmérsékleti stabilitása függ az impregnáló anyagtól és a tokozástól. Általában viszonylag stabilak voltak egy bizonyos hőmérséklet-tartományban, de szélsőséges hőmérsékleten a paramétereik jelentősen megváltozhattak.

A veszteségi tényező (Tan Delta, tg δ) a kondenzátorban fellépő energiaveszteségeket jellemzi, amelyet a dielektromos anyag felmelegedése okoz váltakozó áramú működés során. Ez a tényező a kondenzátor hatékonyságának mérőszáma: minél kisebb az érték, annál jobb. A papír kondenzátorok veszteségi tényezője általában elfogadható volt alacsony frekvenciákon, de magasabb frekvenciákon, különösen a rosszabb minőségű vagy öregedett típusoknál, jelentősen megnőhetett. Ezért nem voltak ideálisak nagyfrekvenciás RF alkalmazásokra, ahol a minimális veszteség kritikus.

Ezen paraméterek együttesen határozták meg a papír kondenzátorok felhasználási területét és korlátait. Bár sok tekintetben alulmaradtak a modern alternatívákkal szemben, a korukban nyújtott teljesítményük és megbízhatóságuk forradalmi volt.

Előnyök és hátrányok a modern kor fényében

A papír kondenzátorok a 20. század nagy részében az elektronika kulcsfontosságú elemei voltak. Ahogy azonban a technológia fejlődött, és új dielektromos anyagok, például műanyag fóliák jelentek meg, a papír kondenzátorok fokozatosan háttérbe szorultak. Érdemes megvizsgálni előnyeiket és hátrányaikat, különösen a modern kor fényében.

Előnyök:

1. Nagyfeszültségű alkalmazások: A papír, különösen az olajjal impregnált változatok, kiváló dielektromos szilárdsággal rendelkeztek. Ez lehetővé tette a viszonylag nagyfeszültségű alkalmazásokat, például nagy teljesítményű tápegységekben, motorindító áramkörökben vagy impulzusgenerátorokban, ahol más típusok nem feleltek meg.
2. Robusztusság és mechanikai szilárdság: A tekercselt papír és fémfólia szerkezet, megfelelően tokozva, viszonylag robusztus és ellenálló volt a mechanikai sérülésekkel szemben, ami ipari környezetben előnyös lehetett.
3. Öngyógyító képesség (fémezett típusoknál): A fémezett papír kondenzátorok képesek voltak öngyógyításra, ami jelentősen növelte az élettartamukat és megbízhatóságukat a dielektromos áthúzásokkal szemben.
4. Audiofil vonzerő: A vintage audio berendezések kedvelői és az audiofilek egy része a mai napig preferálja a jó minőségű olajpapír (PIO) kondenzátorokat a jelútban. Úgy vélik, ezek az alkatrészek egyedi „meleg” vagy „organikus” hangzással rendelkeznek, ami hozzájárul a zenei élményhez. Bár ez a hangzásbeli előny szubjektív és vitatott, a piac továbbra is keresi ezeket a típusokat.
5. Hosszú távú stabilitás (megfelelő tokozás esetén): A hermetikusan zárt, olajjal impregnált papír kondenzátorok, ha nem éri őket nedvesség, képesek voltak évtizedeken át stabilan működni.

Hátrányok:

1. Méret és súly: A papír kondenzátorok, különösen a nagyobb kapacitású és feszültségű típusok, fizikailag nagyméretűek és nehezek voltak a modern alternatívákhoz képest. Ez korlátozta a miniatürizálást.
2. Nedvességérzékenység: A papír cellulóz alapú anyag, amely könnyen magába szívja a nedvességet. Ha a tokozás megsérül, vagy nem hermetikus, a nedvesség bejutása drámaian rontja a dielektrikum szigetelési ellenállását, növeli a szivárgó áramot és csökkenti a kapacitást, ami a kondenzátor gyors meghibásodásához vezet. Ez volt a viaszolt papír kondenzátorok egyik fő problémája.
3. Magasabb szivárgó áram: Általánosságban elmondható, hogy a papír kondenzátorok szivárgó árama magasabb, mint a modern film kondenzátoroké, ami problémás lehet bizonyos DC alkalmazásokban.
4. Magasabb ESR és ESL: A tekercselt felépítés és a dielektrikum tulajdonságai miatt az ESR (ekvivalens soros ellenállás) és az ESL (ekvivalens soros induktivitás) értékei jellemzően magasabbak voltak, korlátozva ezzel a magas frekvenciás alkalmazásokat.
5. Dielektromos abszorpció: A dielektromos abszorpció jelensége, ami a kisütés utáni maradékfeszültség megjelenését okozza, problémás lehet precíziós áramkörökben.
6. Öregedés és degradáció: Az impregnáló anyagok (különösen a viasz) idővel degradálódhatnak, kiszáradhatnak, megrepedhetnek, ami a dielektrikum lebomlásához és a kondenzátor paramétereinek romlásához vezet.
7. Környezeti aggályok (régebbi típusoknál): Néhány régebbi olajpapír kondenzátor PCB-t (poliklórozott bifenilek) tartalmazott impregnáló anyagként, amelyek mérgezőek és környezetszennyezőek. Ezeket ma már nem használják, és a régi PCB-tartalmú kondenzátorok speciális kezelést igényelnek.

A papír kondenzátorok tehát a technológia egy adott korszakának termékei. Bár számos hátrányuk van a modern alternatívákkal szemben, bizonyos alkalmazásokban, különösen a restaurálás és a speciális audio területeken, továbbra is relevánsak maradnak.

Alkalmazási területek a múltban és napjainkban

A papír kondenzátorok a 20. század nagy részében az elektronikai berendezések széles skálájában kulcsszerepet játszottak. Felhasználási területeik rendkívül sokrétűek voltak, a fogyasztói elektronikától az ipari alkalmazásokig.

Audio rendszerek

Az audio berendezésekben, különösen a vintage rádiókban, lemezjátszókban és csöves erősítőkben, a papír kondenzátorok szinte mindenütt jelen voltak. Használták őket csatoló kondenzátorként az erősítő fokozatai között, ahol az egyenáram blokkolása és a váltakozó áramú audiojel továbbítása volt a feladatuk. Emellett szűrő kondenzátorként is alkalmazták őket a tápegységekben az egyenirányított feszültség simítására, valamint a hangszínszabályzókban és a hangváltókban is. Az olajpapír (PIO) típusokat sokan a mai napig prémium kategóriásnak tartják az audiofil körökben, bizonyos „zenei” tulajdonságokat tulajdonítva nekik, ami miatt a modern, tiszta hangzású rendszerekben is felbukkannak.

Tápegységek és szűrés

A tápegységekben a papír kondenzátorok alapvető szerepet játszottak a hálózati feszültség egyenirányítása utáni feszültség simításában. A nagy kapacitású papír kondenzátorok képesek voltak elnyelni a feszültségingadozásokat és stabilabb egyenfeszültséget biztosítani az áramkörök számára. Emellett zajszűrőként is funkcionáltak, elnyomva a hálózati és egyéb zavarokat. Az olajpapír kondenzátorok nagyfeszültség-tűrése és viszonylag jó megbízhatósága ideálissá tette őket erre a célra.

Motorindítás és üzemi kondenzátorok

Elektromos motoroknál, különösen az egyfázisú aszinkron motoroknál, a papír kondenzátorokat széles körben alkalmazták motorindító vagy üzemi kondenzátorként. Az indító kondenzátorok rövid ideig biztosítják a fáziseltolást a segédfázis számára, segítve a motor beindulását. Az üzemi kondenzátorok pedig folyamatosan a motor áramkörében maradnak, javítva a teljesítménytényezőt és a hatékonyságot. A papír kondenzátorok nagy kapacitása és váltakozó áramú terhelhetősége alkalmassá tette őket erre a feladatra.

Gyújtásrendszerek

A régebbi gépjárművek és belső égésű motorok gyújtásrendszereiben a papír kondenzátorok, vagy más néven a „kondenzátorok” kulcsfontosságú elemek voltak a megszakító vezérelt gyújtási rendszerekben. Feladatuk az volt, hogy elnyeljék a megszakító érintkezőinek nyitásakor keletkező ívet, ezzel védve az érintkezőket az eróziótól, és segítve a nagyfeszültségű impulzus kialakulását a gyújtógyertyánál. A gyújtáskondenzátoroknak nagyfeszültséget és gyors impulzusokat kellett elviselniük, ami a papír kondenzátorok egyik erőssége volt.

Nagyfeszültségű alkalmazások

A papír kondenzátorok, különösen az olajjal impregnált és a robusztusabb tokozású típusok, gyakran szerepeltek nagyfeszültségű alkalmazásokban, mint például röntgenberendezésekben, impulzusgenerátorokban, radarokban és más katonai elektronikában. Magas dielektromos szilárdságuk és megbízhatóságuk miatt ideálisak voltak olyan környezetekben, ahol a feszültség elérte a több ezer vagy akár tízezer voltot.

Snubber áramkörök

A snubber áramkörök célja a tranziensek (hirtelen feszültség- vagy áramtüskék) elnyelése, különösen induktív terhelések kapcsolásakor. A papír kondenzátorokat gyakran használták ezekben az áramkörökben, például relék, tirisztorok vagy tranzisztorok védelmére. Képesek voltak rövid ideig nagy energiát elnyelni, ezzel megvédve a félvezető eszközöket a káros feszültségtüskéktől.

Napjainkban a papír kondenzátorok ipari és fogyasztói elektronikában betöltött szerepét nagyrészt átvették a modernebb, kisebb méretű, stabilabb és megbízhatóbb film kondenzátorok (pl. polipropilén, poliészter) és kerámia kondenzátorok. Azonban, ahogy már említettük, a vintage elektronika restaurálásában és az audiofil piacon továbbra is jelentős szerepet játszanak. Sok hobbista és szakember keresi a régi, eredeti alkatrészeket, vagy modern gyártású, de a régi technológiát utánzó „reissue” olajpapír kondenzátorokat, hogy hűen reprodukálhassa a korabeli hangzást vagy megjelenést.

Öregedés, meghibásodási módok és diagnosztika

Mint minden elektronikai alkatrész, a papír kondenzátorok is hajlamosak az öregedésre és a meghibásodásra az idő múlásával. A papír kondenzátorok esetében ez a folyamat különösen hangsúlyos lehet, mivel a dielektrikum anyaga és az impregnálószerek viszonylag érzékenyek a környezeti hatásokra. A meghibásodások megértése és diagnosztizálása kulcsfontosságú, különösen a vintage berendezések javításakor.

Az öregedés fő okai:

• Nedvesség bejutása: Ez a leggyakoribb és legsúlyosabb probléma. Ha a kondenzátor tokozása megsérül, vagy nem hermetikus (pl. a viaszolt típusoknál), a környezeti nedvesség bejut a papírdielektrikumba. A vízmolekulák jelentősen rontják a papír szigetelési ellenállását, növelik a szivárgó áramot, és csökkentik a dielektromos szilárdságot.
• Impregnáló anyag degradációja: Az olajok és viaszok idővel elpárologhatnak, kiszáradhatnak, megkeményedhetnek vagy kémiailag lebomlanak. Ez csökkenti a dielektrikum hatékonyságát, növeli a veszteségeket és csökkenti a kapacitást. A viasz különösen hajlamos a repedezésre a hőmérséklet-ingadozások hatására.
• Dielektromos lebomlás: A folyamatos elektromos terhelés, különösen a névleges feszültség közelében, lassan lebontja a dielektrikumot. Ez mikroszkopikus hibákhoz, részleges kisülésekhez, végül pedig teljes áthúzáshoz vezethet.
• Hőmérsékleti stressz: A tartósan magas hőmérséklet gyorsítja az öregedési folyamatokat, míg a szélsőséges hőmérséklet-ingadozások mechanikai stresszt okozhatnak a tokozásban és az impregnáló anyagban.
• Mechanikai sérülés: Fizikai behatás, leesés vagy rezgés szintén károsíthatja a kondenzátor belső szerkezetét vagy a tokozását.

Meghibásodási módok és tünetek:

1. Rövidzárlat (Short Circuit): Ez a legdrasztikusabb meghibásodás, amikor a dielektrikum teljesen áthúz, és az elektródák közvetlenül érintkeznek egymással. Ez általában az áramkör azonnali leállásához, biztosíték kiégéséhez vagy más alkatrészek károsodásához vezet. Vizsgálatkor a kondenzátor ellenállása nullához közelít.
2. Nyitott áramkör (Open Circuit): Ritkább, de előfordulhat, ha a belső kivezetések megszakadnak, vagy az elektródák közötti kapcsolat megszakad. Ilyenkor a kondenzátor nem képes töltést tárolni, és a kapacitásmérő végtelen vagy nagyon alacsony értéket mutat.
3. Nagy szivárgó áram: Ez a papír kondenzátorok leggyakoribb öregedési tünete. A dielektrikum romlása miatt az ellenállása csökken, és jelentős egyenáram kezd áthaladni rajta. Ez feszültségesést okozhat az áramkörben, eltolhatja a működési pontokat (pl. csöves erősítőkben a rács előfeszítését), és melegedést generálhat a kondenzátorban.
4. Kapacitás csökkenése: Bár kevésbé gyakori, mint a szivárgó áram növekedése, a dielektrikum degradációja vagy az impregnáló anyag kiszáradása a kapacitás csökkenéséhez vezethet. Ez megváltoztatja az áramkör időállandóit, szűrési karakterisztikáját vagy frekvenciaválaszát.
5. Megnövekedett ESR: Az öregedés hatására az ESR (ekvivalens soros ellenállás) is megnőhet, ami nagyobb energiaveszteséget és melegedést eredményez, különösen AC alkalmazásokban.
6. Fizikai jelek: Duzzadás, repedések a tokozáson, olajszivárgás vagy viaszcseppek a kondenzátoron vagy annak közelében egyértelmű jelei a meghibásodásnak.

Diagnosztika:

A papír kondenzátorok állapotának ellenőrzéséhez a következő eszközök és módszerek használhatók:

• Multiméter (ellenállásmérés): Egy multiméterrel ellenállásmérésre kapcsolva ellenőrizhetjük a rövidzárlatot. Egy jó kondenzátor ellenállása nagyon nagy (ideálisan végtelen). Ha alacsony ellenállást mutat, hibás.
• Kapacitásmérő: Ellenőrzi a tényleges kapacitásértéket. Fontos figyelembe venni a tűrési értéket.
• ESR mérő: Az ESR mérése különösen hasznos lehet az öregedés és a romló teljesítmény azonosítására.
• Szivárgó áram tesztelő: Ez a legfontosabb teszt a papír kondenzátoroknál. Egy speciális kondenzátor tesztelő (pl. korabeli „capacitor bridge” vagy modern szivárgó áram mérő) képes rákapcsolni a névleges feszültséget a kondenzátorra, és mérni az áthaladó áramot. Egy jó papír kondenzátor szivárgó árama nagyon alacsony kell, hogy legyen.
• Szemrevételezés: Keressünk fizikai sérüléseket, duzzanatot, repedéseket, olaj- vagy viaszszivárgást.

A vintage berendezésekben a papír kondenzátorok cseréje szinte mindig javasolt, még akkor is, ha a kezdeti tesztek jónak mutatják őket. Az idő múlásával szinte biztosan meghibásodnak, és jelentős károkat okozhatnak az áramkörben.

Papír kondenzátorok restaurálása és cseréje vintage berendezésekben

A vintage elektronika restaurálása egyre népszerűbb hobbi és szakma, ahol az eredeti berendezések életre keltése és működőképességének visszaállítása a cél. A papír kondenzátorok cseréje szinte minden ilyen projekt alapvető lépése, mivel ezek az alkatrészek az idő múlásával szinte garantáltan meghibásodnak, és komoly problémákat okozhatnak.

Miért kell cserélni?

Ahogy az előző szakaszban is említettük, a papír kondenzátorok rendkívül érzékenyek a nedvességre és az idő múlásával az impregnáló anyagok (különösen a viasz) lebomlanak. Ez megnövekedett szivárgó áramhoz, kapacitáscsökkenéshez, vagy akár rövidzárlathoz vezethet. Egy hibás kondenzátor károsíthatja az erősítő csöveit, transzformátorait vagy más drága alkatrészeit, és veszélyessé teheti a berendezés használatát.

„A vintage elektronika restaurálásának aranyszabálya: ha papír kondenzátort találsz, cseréld ki. Még akkor is, ha jónak tűnik.”

Mire érdemes cserélni?

A leggyakoribb és leginkább ajánlott cserealkatrészek a modern film kondenzátorok. Ezek a kondenzátorok (pl. polipropilén, poliészter, Mylar) sokkal stabilabb dielektrikummal rendelkeznek, alacsonyabb a szivárgó áramuk, kisebb az ESR-jük és az ESL-jük, és sokkal hosszabb az élettartamuk. Kisebb méretük miatt könnyen beépíthetők a régi alkatrészek helyére.

• Polipropilén (PP) kondenzátorok: Kiváló választás audio alkalmazásokhoz, alacsony veszteségi tényezővel és jó stabilitással.
• Poliészter (Mylar) kondenzátorok: Jó általános célú kondenzátorok, kedvező ár-érték aránnyal.

Bizonyos esetekben, különösen az audiofil körökben, ahol ragaszkodnak a „vintage hangzáshoz”, felmerülhet a modern gyártású olajpapír (PIO) kondenzátorok használata. Ezek az új PIO kondenzátorok a régi technológiát utánozzák, de modern gyártási eljárásokkal és környezetbarát impregnáló anyagokkal készülnek, így megbízhatóbbak. Azonban drágábbak és fizikailag nagyobbak lehetnek.

A csere folyamata:

1. Biztonság mindenekelőtt: Mindig húzza ki a berendezést a hálózatból, és győződjön meg róla, hogy az összes nagyfeszültségű kondenzátor (különösen a tápegység szűrő kondenzátorai) teljesen kisültek, mielőtt hozzáérne az áramkörhöz. Használjon kisütő ellenállást!
2. Dokumentáció: Készítsen fényképeket a berendezés belsejéről, mielőtt bármit is eltávolítana. Ez segít a helyes bekötés visszaállításában.
3. A kondenzátorok azonosítása: Keresse meg az összes papír kondenzátort. Ezek általában henger alakúak, gyakran viasszal vagy műgyantával vannak bevonva, és a kapacitásuk µF vagy nF tartományban van.
4. Kapacitás és feszültség ellenőrzése: Jegyezze fel az eredeti kondenzátorok kapacitását és névleges feszültségét. Az új kondenzátor kapacitása legyen azonos, a névleges feszültsége pedig legalább az eredetiével egyezzen meg, de inkább magasabb legyen a biztonság kedvéért (pl. 400V helyett 630V).
5. Óvatos eltávolítás: Óvatosan forrassza ki a régi kondenzátorokat. Ügyeljen arra, hogy ne károsítsa a nyomtatott áramköri lapot vagy a csatlakozási pontokat.
6. Új kondenzátorok beépítése: Forrassza be az új kondenzátorokat. Ügyeljen a polaritásra, ha az adott típusnál releváns (bár a papír kondenzátorok többsége nem polarizált). Ha az új kondenzátor kisebb, mint a régi, használhat hőre zsugorodó csövet vagy egyéb rögzítő elemet a stabil beépítéshez.
7. Tesztelés: Miután minden kondenzátor cseréje megtörtént, alaposan ellenőrizze a bekötéseket, majd óvatosan kapcsolja be a berendezést. Figyelje a rendellenes működést, szagot vagy füstöt.

Egyes restaurátorok esztétikai okokból az úgynevezett „restuffing” technikát alkalmazzák, amikor a régi kondenzátor házába egy modern, kisebb méretű film kondenzátort építenek be. Ezáltal megőrizhető a berendezés eredeti megjelenése, miközben a belső alkatrész modern és megbízható. Ez a módszer időigényesebb, de kiváló kompromisszumot jelent az eredetiség és a funkcionalitás között.

Összehasonlítás modern kondenzátorokkal

A papír kondenzátorok, bár történelmi jelentőségük vitathatatlan, a modern elektronikai tervezésben szinte teljesen eltűntek, helyüket átadták a fejlettebb technológiáknak. Érdemes összehasonlítani őket a ma elterjedt kondenzátor típusokkal, hogy jobban megértsük, miért is történt ez a váltás.

Papír kondenzátor vs. Film kondenzátor (polipropilén, poliészter)

A film kondenzátorok (pl. polipropilén, poliészter, PET, PPS) a papír kondenzátorok közvetlen utódai és ma a legelterjedtebb típusok a jelútban és szűrési feladatokban.

Jellemző	Papír kondenzátor (impregnált)	Film kondenzátor (pl. polipropilén)
Dielektrikum	Impregnált papír (cellulóz)	Műanyag fólia (pl. polipropilén, poliészter)
Méret	Nagyobb	Jelentősen kisebb
Szivárgó áram	Magasabb (különösen öregedve)	Rendkívül alacsony
ESR / ESL	Magasabb	Jelentősen alacsonyabb
Hőmérsékleti stabilitás	Közepes (impregnálótól függ)	Kiváló
Élettartam	Korlátozott (nedvességérzékeny)	Hosszú, stabil
Öngyógyító képesség	Csak a fémezett típusoknál	Gyakran van (fémezett film kondenzátorok)
Frekvenciaválasz	Alacsonyabb frekvenciákon jó	Kiváló, széles frekvenciatartományban
Költség	Régebben olcsó volt, ma niche termék	Költséghatékony, széles skálán elérhető

A film kondenzátorok minden tekintetben felülmúlják a papír kondenzátorokat a modern alkalmazásokban. Kisebbek, stabilabbak, megbízhatóbbak és jobb elektromos paraméterekkel rendelkeznek. Az egyetlen terület, ahol a papír kondenzátorok (különösen a PIO típusok) még mindig versenyeznek, az a szubjektív „hangzás” a high-end audio világában.

Papír kondenzátor vs. Elektrolit kondenzátor

Az elektrolit kondenzátorok (alumínium, tantál) elsősorban nagy kapacitású, polarizált alkatrészek, amelyeket főleg tápegységek szűrésére és csatolásra használnak, ahol a polaritás nem megfordítható.

Jellemző	Papír kondenzátor (impregnált)	Elektrolit kondenzátor (alumínium)
Polaritás	Nem polarizált (általában)	Polarizált (DC alkalmazásokhoz)
Kapacitás	µF-ig (régebben nagy volt)	µF-tól F-ig (nagyon nagy)
Szivárgó áram	Magasabb	Magasabb (de tűrésekkel)
Élettartam	Korlátozott (nedvességérzékeny)	Korlátozott (elektrolit kiszárad)
ESR	Közepes-magas	Magasabb (különösen az öregedett)
Méret	Kisebb kapacitásnál kisebb, nagyobbnál nagyobb	Nagy kapacitásnál viszonylag kompakt
Frekvenciaválasz	Alacsonyabb frekvenciákon jó	Korlátozott (magasabb frekvenciákon rosszabb)

Az elektrolit kondenzátorok a kapacitássűrűségükben (kapacitás/térfogat) verhetetlenek, de polarizáltak és hajlamosak az elektrolit kiszáradására, ami korlátozza az élettartamukat. A papír kondenzátorok nem polarizáltak, ami rugalmasságot biztosított, de kapacitásban és élettartamban alulmaradnak az elektrolit típusokkal szemben.

Papír kondenzátor vs. Kerámia kondenzátor

A kerámia kondenzátorok kis kapacitású, nem polarizált alkatrészek, amelyek rendkívül kompaktak és széles körben elterjedtek a nagyfrekvenciás és általános célú szűrési feladatokban.

Jellemző	Papír kondenzátor (impregnált)	Kerámia kondenzátor
Kapacitás	nF-µF	pF-µF (jellemzően kisebb)
Méret	Jelentősen nagyobb	Rendkívül kicsi
ESR / ESL	Magasabb	Rendkívül alacsony
Frekvenciaválasz	Alacsonyabb frekvenciákon jó	Kiváló, GHz tartományig
Hőmérsékleti stabilitás	Közepes	Változó (típustól függ, pl. C0G/NP0 kiváló)

A kerámia kondenzátorok a kis méret, a nagyfrekvenciás teljesítmény és az alacsony költség tekintetében messze felülmúlják a papír kondenzátorokat, de kapacitásuk jellemzően alacsonyabb, és egyes típusok (pl. X5R, Y5V) kapacitása erősen függ a feszültségtől és a hőmérséklettől.

Összességében elmondható, hogy a papír kondenzátorok a technológiai fejlődés áldozataivá váltak. Míg a korukban innovatívak és nélkülözhetetlenek voltak, a modern anyagok és gyártási eljárások lehetővé tették olyan kondenzátorok előállítását, amelyek sokkal kisebbek, megbízhatóbbak és jobb elektromos paraméterekkel rendelkeznek, így a papír kondenzátorok alkalmazása ma már csak speciális, niche területekre korlátozódik.

Környezeti szempontok és fenntarthatóság

A papír kondenzátorok, mint a múlt elektronikai örökségének részei, felvetnek bizonyos környezeti és fenntarthatósági kérdéseket, különösen a régi alkatrészek kezelése és ártalmatlanítása kapcsán. A modern elektronikai gyártásban a környezetvédelem egyre nagyobb hangsúlyt kap, ami befolyásolja az alkatrészek tervezését és anyagválasztását is.

A papír kondenzátorok alapanyaga, a cellulóz, megújuló forrásból származik, ami elméletben fenntarthatóvá tenné. Azonban az impregnáló anyagok és a tokozás sok esetben problémát jelenthet. A 20. században gyártott olajpapír kondenzátorok egy jelentős része poliklórozott bifenileket (PCB-ket) tartalmazott impregnáló olajként. A PCB-k rendkívül mérgezőek, perzisztensek a környezetben, és felhalmozódnak az élő szervezetekben, súlyos egészségügyi és környezeti károkat okozva. Az 1970-es években betiltották a PCB-k használatát, de a régi berendezésekben és a lerakókban még mindig megtalálhatók. Az ilyen kondenzátorok ártalmatlanítása speciális és költséges eljárásokat igényel.

A viaszolt papír kondenzátorok esetében a viasz maga nem feltétlenül veszélyes, de a nehézfémeket tartalmazó forraszanyagok és a műanyag tokozások szintén problémát jelenthetnek a hulladékkezelés szempontjából. A modern elektronikai hulladék (E-hulladék) kezelése globális kihívás, és a régi kondenzátorok is hozzájárulnak ehhez a problémához.

A modern papír kondenzátorok, amelyeket ma már csak nagyon specifikus, niche alkalmazásokra gyártanak (pl. audiofil piacra), már környezetbarát impregnáló anyagokkal készülnek, és megfelelnek a jelenlegi környezetvédelmi szabványoknak, mint például az RoHS (Restriction of Hazardous Substances) irányelvnek. Ezek az új gyártású alkatrészek már nem tartalmaznak PCB-t vagy más veszélyes anyagokat.

A fenntarthatóság szempontjából a régi berendezések restaurálása és újrahasznosítása pozitív lépés lehet, mivel meghosszabbítja az eszközök élettartamát és csökkenti az új termékek iránti igényt. Azonban a restaurálás során eltávolított régi, potenciálisan veszélyes kondenzátorokat felelősségteljesen kell kezelni és ártalmatlanítani, a helyi előírásoknak megfelelően. Ez magában foglalhatja speciális hulladékgyűjtő helyekre való leadást, vagy szakosodott cégek igénybevételét.

A papír kondenzátorok története tehát nemcsak technológiai, hanem környezeti tanulságokkal is szolgál. Rávilágít arra, hogy az alkatrészválasztásnak nemcsak a műszaki paraméterekre, hanem az életciklusra és a környezeti hatásokra is ki kell terjednie, hogy a jövő elektronikája valóban fenntartható legyen.

A papír kondenzátorok öröksége és jövőbeli szerepe

A papír kondenzátorok, bár a modern mainstream elektronikából kiszorultak, mély és tartós örökséget hagytak maguk után. Nemcsak az elektronikai fejlődés mérföldkövei voltak, hanem hozzájárultak számos ma is használt technológia alapjainak lefektetéséhez. A tekercselt kondenzátorok elve, az impregnálás fontossága és az öngyógyító technológia, mind a papír kondenzátorok korában gyökerezik, és ma is alkalmazzák őket a modern film kondenzátorokban.

A jövőbeli szerepük valószínűleg továbbra is niche alkalmazásokra korlátozódik. A vintage audio piac az egyik legjelentősebb terület, ahol a papír kondenzátorok továbbra is relevánsak. Az audiofil közösségben számos vita folyik arról, hogy a különböző kondenzátor típusok hogyan befolyásolják a hangzást. Sokan úgy vélik, hogy a jó minőségű olajpapír (PIO) kondenzátorok egyedi „melegséget”, „mélységet” vagy „analóg” karaktert adnak a hangnak, ami megkülönbözteti őket a modern, „sterilebb” hangzású film kondenzátoroktól. Ez a szubjektív preferencia biztosítja, hogy a modern gyártású PIO kondenzátorok továbbra is megtalálhatók legyenek a piacon, és a vintage erősítők restaurálásakor is keresett alkatrészek maradjanak.

Ezenkívül, bizonyos speciális ipari vagy katonai alkalmazásokban, ahol a robusztusság, a nagyfeszültség-tűrés és a bevált technológia előnyt jelent, a papír vagy papír-film hibrid kondenzátorok még ma is alkalmazhatók lehetnek, különösen extrém környezeti körülmények között, ahol más dielektrikumok esetleg nem teljesítenek olyan jól.

A papír kondenzátorok tehát nem csupán múzeumi tárgyak. Emlékeztetnek minket az elektronika fejlődésének korai szakaszaira, és arra, hogy még a „régi” technológiák is hordozhatnak olyan egyedi tulajdonságokat, amelyek bizonyos kontextusokban a mai napig értékesek. Történetük a mérnöki leleményességről és az anyagtudomány folyamatos fejlődéséről tanúskodik, amely a mai modern elektronikai világ alapjait rakta le.
