A villamos energia a modern élet alapja, de kevesen értik igazán a rendszerek komplexitását, amelyek lehetővé teszik biztonságos és hatékony használatát. Az áramkörökben számos kritikus elem található, amelyek közül az egyik leggyakrabban félreértett, mégis létfontosságú komponens a nullavezető. Sokan gondolják, hogy a nulla csak egy „visszatérő” út az áram számára, amely nem hordoz veszélyt, ám ez a nézet súlyos tévedés. A nullavezető szerepe sokkal összetettebb és alapvetőbb az elektromos biztonság és a rendszer megfelelő működése szempontjából, mint azt elsőre gondolnánk.
A villamos hálózatokban a feszültségkülönbség hozza létre az áramot, és ehhez a feszültségkülönbséghez egy stabil referencia pontra van szükség. Ezt a referencia pontot biztosítja a nullavezető, amelyet gyakran N-vezetőnek is nevezünk. Nélküle a háztartási eszközök, az ipari gépek és gyakorlatilag minden elektromos berendezés működésképtelen lenne, és ami még aggasztóbb, a biztonságunk is súlyosan veszélybe kerülne. Ebben a cikkben részletesen megvizsgáljuk, mi is pontosan a nullavezető, milyen szerepet tölt be az áramkörökben, miért elengedhetetlen a biztonságos üzemeltetéshez, és milyen veszélyeket rejt a hibás működése vagy hiánya.
Mi a nullavezető és miért kulcsfontosságú?
A nullavezető, vagy N-vezető, az a vezeték, amely az elektromos áramkörben a visszatérő utat biztosítja a fogyasztó felől az áramforrás, jellemzően a transzformátor csillagpontja felé. A fázisvezetővel (L) ellentétben, amely a feszültséget szállítja a fogyasztóhoz, a nullavezető potenciálja ideális esetben közel azonos a föld potenciáljával, azaz 0 volt. Ez teszi lehetővé, hogy a feszültségkülönbség, ami az áram áramlását előidézi, stabilan fennálljon a fázisvezető és a nullavezető között.
Az elektromos hálózatokban a váltakozó áram (AC) terjed, ami azt jelenti, hogy az áram iránya periodikusan változik. Ahhoz, hogy egy elektromos készülék működjön, egy zárt áramkörre van szüksége. Az áram a fázisvezetőn keresztül jut el a fogyasztóhoz, majd a nullavezetőn keresztül tér vissza az áramforráshoz. Ez a folyamatos áramlás biztosítja az energiaátvitelt. A nullavezető tehát nem csupán egy „üres” vezeték, hanem az áramút szerves része, amelyen keresztül az áram visszatér a rendszerbe.
A nullavezető nem csupán egy visszatérő út, hanem a villamos hálózatok stabil referencia pontja, amely nélkül az áramkörök nem működhetnének biztonságosan és hatékonyan.
A nullavezető szerepe nem korlátozódik pusztán az áram visszavezetésére. A földpotenciálhoz való közelsége miatt alapvető fontosságú az érintésvédelemben is. Stabil potenciált biztosít, ami lehetővé teszi a hibaáramok detektálását és a védelmi berendezések, például az áram-védőkapcsolók (FI relék) működését. Ha egy készülékben zárlat keletkezik, és a fázisvezető érintkezik a készülék fémházával, a hibaáram a földelő vezetőn keresztül a nullavezető felé, vagy közvetlenül a nullavezetőn keresztül folyik, kiváltva a védelmet.
Az áramkörök alapjai és a nullavezető helye a rendszerben
Minden elektromos áramkör alapja a zárt hurok. Ez azt jelenti, hogy az áramnak az áramforrástól el kell jutnia a fogyasztóhoz, majd onnan vissza kell térnie az áramforráshoz. Egy tipikus egyfázisú háztartási hálózatban ezt a hurkot két fő vezeték biztosítja: a fázisvezető (L) és a nullavezető (N). A fázisvezetőn keresztül érkezik a hálózati feszültség (Magyarországon jellemzően 230 V), míg a nullavezető a visszatérő utat képezi.
A fázisvezető és a nullavezető között mérhető feszültségkülönbség az, ami hajtja az áramot. A nullavezető potenciálja ideális esetben 0 V a földhöz képest, míg a fázisvezető potenciálja folyamatosan változik a váltakozó áram miatt. Ez a potenciálkülönbség biztosítja, hogy az elektromos energia átadódjon a fogyasztónak. A nullavezető tehát nem passzív elem, hanem aktívan részt vesz az energiaátvitelben, hiszen nélküle nem jöhetne létre a zárt áramkör.
A villamos hálózat működése szempontjából a nullavezető stabilitása kritikus. Ha a nullavezető potenciálja valamilyen okból megemelkedik (például szakadás vagy rossz csatlakozás miatt), az súlyos következményekkel járhat. A fogyasztókra jutó feszültség megváltozhat, ami károsíthatja a berendezéseket, vagy akár életveszélyes érintési feszültségeket is létrehozhat a készülékek fémházaikon. Ezért a nullavezető megfelelő méretezése, telepítése és folyamatos ellenőrzése elengedhetetlen.
A nullavezető történeti fejlődése és a szabványok
Az elektromos hálózatok fejlődésével párhuzamosan a nullavezető szerepe és a vele kapcsolatos biztonsági előírások is folyamatosan változtak. Kezdetben, az egyenáramú rendszerek idején, a hangsúly inkább az áramforrás és a fogyasztó közötti egyszerű kapcsolat biztosításán volt. A váltakozó áram elterjedésével és a hálózatok komplexebbé válásával azonban felmerült az érintésvédelem és a stabil referencia pont biztosításának igénye.
A 20. század során a villamos hálózatok kiépítése során fokozatosan vezették be a földelési és nullázási rendszereket. Az elején gyakori volt a kétvezetékes rendszer (fázis és nulla), ahol a nullavezető gyakran a földelő vezető szerepét is betöltötte (TN-C rendszer). Ezt a rendszert később felváltották a biztonságosabb, szétválasztott nulla- és védőföldelő vezetővel rendelkező rendszerek (TN-S, TN-C-S), amelyek sokkal hatékonyabb áramütés védelmet biztosítanak.
Magyarországon és az Európai Unióban az MSZ szabványok, különösen az MSZ HD 60364 (korábban MSZ 2364) sorozat határozza meg a villamos berendezések létesítésének és ellenőrzésének szabályait. Ezek a szabványok részletesen foglalkoznak a nullavezető kialakításával, méretezésével, színezésével és az érintésvédelmi rendszerekben betöltött szerepével. A szabványok célja az elektromos berendezések biztonságos működésének garantálása és az áramütés kockázatának minimalizálása.
Különböző érintésvédelmi rendszerek és a nullavezető
Az érintésvédelmi rendszerek célja, hogy megakadályozzák az életveszélyes áramütést, ha egy villamos berendezés szigetelési hibája miatt a fémház feszültség alá kerül. A nullavezető kulcsszerepet játszik ezekben a rendszerekben, bár a konkrét kialakítás rendszertől függően eltérő lehet.
TN rendszerek
A TN rendszerek (Terra-Neutral) a legelterjedtebbek a háztartási és ipari hálózatokban. Jellemzőjük, hogy az áramforrás (transzformátor) csillagpontja közvetlenül földelt, és a fogyasztók védőföldelése is az áramforrás földeléséhez kapcsolódik. A nullavezető és a földelő vezető kapcsolata alapján három alrendszert különböztetünk meg:
- TN-C rendszer: Ebben a régebbi típusú rendszerben a nullavezető (N) és a védőföldelő vezető (PE) egyetlen vezetékként van egyesítve, amit PEN vezetőnek nevezünk. Ez a rendszer költséghatékony, de van egy jelentős hátránya: ha a PEN vezető megszakad, a fogyasztók fémházai feszültség alá kerülhetnek, ami rendkívül veszélyes. Ezért új létesítése tilos, és a meglévőket is fokozatosan felváltják a biztonságosabb rendszerek.
- TN-S rendszer: Ez a legbiztonságosabb és legmodernebb TN rendszer. Itt a nullavezető (N) és a védőföldelő vezető (PE) a teljes hálózaton különálló vezetékek. A nullavezető az áram visszatérő útját biztosítja, míg a védőföldelő vezető kizárólag az érintésvédelemre szolgál. Ez a szétválasztás garantálja, hogy hiba esetén a hibaáram a PE vezetőn keresztül folyjon le, anélkül, hogy a nullavezető potenciálját befolyásolná, így minimalizálva az áramütés kockázatát.
- TN-C-S rendszer: Ez a hibrid rendszer a TN-C és a TN-S kombinációja. Az áramforrástól egy bizonyos pontig PEN vezetőt alkalmaznak, majd onnan a nullavezető és a védőföldelő vezető szétválik. Ez a megoldás gyakori a régi épületek felújításakor, ahol a bejövő hálózat még PEN vezetővel rendelkezik, de az épületen belül már szétválasztják a két funkciót. A szétválasztás pontjánál különös gondot kell fordítani a megfelelő földelésre.
TT rendszer
A TT rendszerben az áramforrás csillagpontja közvetlenül földelt, de a fogyasztók védőföldelése független a hálózati földeléstől. Ez azt jelenti, hogy minden fogyasztónak saját helyi földelője van. Ebben a rendszerben a nullavezető kizárólag az áram visszavezetésére szolgál, és nincs közvetlen érintésvédelmi funkciója a hibaáramok elvezetésében. A TT rendszerek alkalmazása során kötelező az áram-védőkapcsoló (FI relé) használata, amely hibaáram esetén gyorsan lekapcsolja az áramot. Ez a rendszer gyakori olyan helyeken, ahol a hálózati földelés nem megbízható, vagy ahol nagy a talajellenállás.
IT rendszer
Az IT rendszerben az áramforrás csillagpontja nincs közvetlenül földelve, vagy nagy impedanciájú ellenálláson keresztül van földelve. A fogyasztók fémházai itt is földelve vannak, de a földelés független a hálózattól. Az IT rendszereket elsősorban olyan helyeken alkalmazzák, ahol a folyamatos áramellátás kritikus, és egy első hiba nem okozhatja az áramellátás azonnali megszakítását (pl. kórházak műtőiben, bányákban). Ebben a rendszerben az első szigetelési hiba esetén nem jön létre nagy hibaáram, de kötelező a hiba figyelmeztetése, és a második hiba esetén már lekapcsolás szükséges. A nullavezető szerepe itt is az áram visszavezetése, de az érintésvédelem más elveken alapul.
A nullavezető funkciói a gyakorlatban
A nullavezető sokkal több, mint egy egyszerű „visszatérő” vezeték. Több alapvető funkciót is ellát, amelyek elengedhetetlenek a villamos hálózatok biztonságos és hatékony működéséhez.
Visszatérő áramút biztosítása
Ez a legnyilvánvalóbb funkció: a nullavezető biztosítja azt az utat, amelyen keresztül az áram a fogyasztó felől visszatér az áramforráshoz, bezárva az áramkört. Nélküle az áram nem tudna folyni, és a fogyasztók nem működnének. Ez az alapja minden AC áramkörnek.
Feszültségpotenciál stabilizálása
A nullavezető potenciálja ideális esetben közel 0 V a földhöz képest. Ez a stabil referencia pont elengedhetetlen a fogyasztók megfelelő működéséhez. Ha a nullavezető potenciálja ingadozik vagy megemelkedik (például szakadás vagy túlterhelés miatt), az a fogyasztókra jutó feszültség eltolódását okozhatja, ami károsíthatja az érzékeny elektronikát, vagy akár tűzveszélyt is jelenthet.
Érintésvédelem kiegészítése (PEN vezető esetén)
A TN-C és TN-C-S rendszerekben a PEN vezető egyesíti a nullavezető és a védőföldelő vezető funkcióit. Ebben az esetben a PEN vezető nem csak az áram visszavezetésére szolgál, hanem hiba esetén a hibaáramot is elvezeti a föld felé, kiváltva a túláramvédelmi eszközöket (pl. olvadóbiztosíték, kismegszakító). Bár ez a megoldás kevésbé biztonságos, mint a szétválasztott N és PE vezetők, mégis alapvető érintésvédelmi szerepet tölt be a meglévő hálózatokban.
Nagyobb rendszerekben a kiegyenlítő áramok kezelése
Háromfázisú rendszerekben, különösen aszimmetrikus terhelés esetén, a nullavezetőn kiegyenlítő áramok folynak. Ha a három fázis terhelése nem azonos, a csillagpont eltolódik, és a nullavezetőn áram fog folyni, ami kompenzálja ezt az aszimmetriát. A nullavezető megfelelő méretezése kritikus ahhoz, hogy ezeket a kiegyenlítő áramokat biztonságosan el tudja vezetni, elkerülve a túlmelegedést és a feszültségingadozást.
A nullavezető és az áramütés védelem
A nullavezető szerepe az áramütés védelemben alapvető, különösen a modern TN-S és TT rendszerekben, ahol az áram-védőkapcsolók (FI relék) működése nagyban támaszkodik rá.
Hibaáramok detektálása
Az áram-védőkapcsoló a fázisvezetőn bejövő és a nullavezetőn visszatérő áramot méri. Normál üzemben ez a két áram megegyezik. Ha azonban egy hiba (például szigetelési hiba, vagy valaki megérint egy feszültség alá került fémházat) miatt az áram egy része a védőföldelő vezetőn vagy közvetlenül a földön keresztül távozik, akkor a fázisvezetőn bejövő és a nullavezetőn visszatérő áram különbséget mutat. Ezt a különbséget nevezzük hibaáramnak. Az FI relé ezt a hibaáramot érzékeli, és egy előre beállított küszöbérték (pl. 30 mA) átlépése esetén azonnal lekapcsolja az áramellátást, megakadályozva ezzel az áramütést.
Nullavezető szakadás veszélyei
A nullavezető szakadása az egyik legveszélyesebb hiba, ami egy elektromos hálózatban előfordulhat. Egyfázisú rendszerekben, ha a nullavezető megszakad, az áramkör nyitottá válik, és a fogyasztó nem működik. Ez kellemetlen, de általában nem életveszélyes. Azonban háromfázisú, aszimmetrikusan terhelt rendszerekben, vagy ha több egyfázisú fogyasztó használja ugyanazt a nullavezetőt, a szakadás katasztrofális következményekkel járhat.
Ha a közös nullavezető megszakad, az egyes fázisokhoz tartozó fogyasztók sorba kapcsolódnak egymással a megszakadt nullavezetőn keresztül. Ez azt jelenti, hogy a 230 V helyett akár 400 V is megjelenhet egyes fogyasztókon (fázis-fázis feszültség), míg másokon a feszültség drasztikusan lecsökkenhet. Ez a jelenség nemcsak a berendezéseket károsítja visszafordíthatatlanul, hanem életveszélyes érintési feszültségeket is létrehozhat a fémházakon, különösen, ha a védőföldelő vezető nem megfelelő, vagy hiányzik.
Fázis-nulla felcserélés kockázatai
Bár ritkán fordul elő, a fázisvezető és a nullavezető felcserélése a telepítés során szintén súlyos biztonsági kockázatot jelent. Ebben az esetben a kapcsolók és a védelmi berendezések a nullavezetőre kerülnének, ami azt jelentené, hogy kikapcsolt állapotban is feszültség alatt maradna a fogyasztó egy része. Ez különösen veszélyes karbantartás vagy javítás során, mivel az ember azt hiheti, hogy a készülék feszültségmentes, miközben az valójában áramütés veszélyét rejti magában. A szabványos színezés (fázis: barna/fekete/szürke, nulla: kék) betartása ezért alapvető fontosságú.
Nullavezető hibák és azok következményei
A nullavezető hibái sokféle formában jelentkezhetnek, és mindegyik súlyos következményekkel járhat a villamos hálózat biztonságára és működésére nézve.
Szakadás: mi történik, ha megszakad a nullavezető?
Mint már említettük, a nullavezető szakadás egyfázisú rendszerekben egyszerűen leállítja a fogyasztót. Háromfázisú rendszerekben vagy több egyfázisú fogyasztó közös nullavezetőjén bekövetkező szakadás esetén azonban drámai feszültségingadozások lépnek fel. A fogyasztókra jutó feszültség a névleges 230 V-ról akár 400 V-ra is felugorhat, míg más fogyasztók feszültsége nullára eshet. Ez a jelenség a „nullhiba” vagy „nullaszakadás” néven ismert, és azonnali károkat okoz az elektromos berendezésekben, valamint életveszélyes érintési feszültségeket hozhat létre.
Túlterhelés: nullavezető keresztmetszet és áramterhelés
A nullavezetőt is megfelelően kell méretezni a rajta várhatóan átfolyó áramhoz. Ha a nullavezető keresztmetszete túl kicsi a terheléshez képest, az túlmelegedéshez vezethet. Ez nemcsak a vezeték szigetelését károsíthatja, ami zárlatveszélyt okoz, hanem tűzveszélyt is jelent. Háromfázisú rendszerekben, különösen aszimmetrikus terhelés és harmonikus torzítás esetén, a nullavezetőn folyó áram jelentősen megnőhet, akár meghaladva a fázisvezetőkben folyó áramot is. Ilyen esetekben a nullavezetőt különösen nagy keresztmetszettel kell méretezni.
Korrózió és rossz csatlakozások
A vezetékek korróziója vagy a laza, rossz minőségű csatlakozások a nullavezetőn megnövelik az ellenállást. Ez az ellenállás hőveszteséget és feszültségesést okoz. A megnövekedett ellenállás miatt a nullavezető potenciálja megemelkedhet a földhöz képest, ami csökkenti az áramütés védelem hatékonyságát, és hibás működéshez vezethet az áram-védőkapcsolóknál. A rossz csatlakozások a túlmelegedés és a tűzveszély forrásai is lehetnek.
Aszimmetrikus terhelés és a nullavezető árama
Háromfázisú rendszerekben, ha a fogyasztók nem egyenletesen oszlanak el a három fázis között (aszimmetrikus terhelés), akkor a nullavezetőn jelentős áram fog folyni. Ideális, szimmetrikus terhelés esetén a három fázisáram összegének vektora nullát adna, és a nullavezetőn nem folyna áram. A valóságban azonban mindig van némi aszimmetria, ami miatt a nullavezető elengedhetetlen a csillagpont stabilizálásához és a feszültségek egyensúlyban tartásához.
Harmonikus torzítás és a nullavezető túlmelegedése
A modern elektronikus eszközök (számítógépek, LED világítás, frekvenciaváltók stb.) nemlineáris terhelések, amelyek harmonikus torzítást okoznak a hálózatban. Ezek a harmonikusok olyan felharmonikus áramokat hoznak létre, amelyek a háromfázisú rendszerek nullavezetőjén összeadódhatnak ahelyett, hogy kioltanák egymást. A harmadik harmonikus és annak páratlan többszörösei (pl. 9., 15. stb.) különösen problémásak, mert fázisban vannak a nullavezetőn. Ez azt jelenti, hogy a nullavezetőn folyó áram jelentősen meghaladhatja az egyes fázisvezetőkben folyó áramot, ami a nullavezető súlyos túlmelegedéséhez és akár tűzhöz is vezethet, ha nincs megfelelően méretezve.
A nullavezető szerepe a háromfázisú rendszerekben
A háromfázisú villamos hálózatok az iparban és a nagyobb fogyasztók ellátásában dominálnak. Itt a nullavezető szerepe különösen árnyalt és kritikus, mivel a rendszer összetettsége miatt számos egyedi kihívással kell szembenéznie.
Csillagpont és a nullavezető
A háromfázisú rendszerekben az áramforrás (generátor vagy transzformátor) általában csillagkapcsolásban van. Ez azt jelenti, hogy a három fázistekercs egyik vége egy közös pontban, a csillagpontban találkozik. Ehhez a csillagponthoz csatlakozik a nullavezető. A csillagpont ideális esetben 0 V potenciálú a földhöz képest. A nullavezető feladata, hogy ezt a stabil 0 V potenciált fenntartsa a fogyasztók számára, még aszimmetrikus terhelés esetén is.
Szimmetrikus és aszimmetrikus terhelés
Ha egy háromfázisú rendszerben a három fázis terhelése teljesen azonos (szimmetrikus terhelés), akkor a fázisáramok vektori összege nulla, és a nullavezetőn elméletileg nem folyik áram. A gyakorlatban azonban szinte soha nem fordul elő tökéletes szimmetrikus terhelés. Mindig van valamennyi aszimmetrikus terhelés, ami miatt a csillagpont eltolódik a 0 V potenciálról. Ekkor a nullavezetőn kiegyenlítő áram folyik, ami a csillagpontot visszahúzza a 0 V potenciálhoz, stabilizálva ezzel a feszültségeket az egyes fázisok és a nullavezető között.
Nullavezető áramának nagysága
Az aszimmetrikus terhelés mellett a harmonikus torzítás is jelentősen megnövelheti a nullavezetőn folyó áramot. A harmadik harmonikus és annak páratlan többszörösei (pl. 9., 15.) azonos fázisban jelennek meg a nullavezetőn, és összeadódnak. Ez azt eredményezheti, hogy a nullavezetőn folyó áram akár 1,73-szor is nagyobb lehet, mint a legnagyobb fázisáram, vagy extrém esetekben még annál is több. Ezt a jelenséget figyelembe kell venni a nullavezető méretezésénél, különösen olyan létesítményekben, ahol sok nemlineáris fogyasztó található (pl. irodaházak, adatközpontok).
Harmonikus felharmonikusok hatása
A harmonikus felharmonikusok nem csak a nullavezető túlterhelését okozzák, hanem egyéb problémákat is generálhatnak a hálózatban. Növelik a feszültségesést, torzítják a feszültség- és áramalakzatokat, ami zavarhatja az érzékeny elektronikus berendezések működését, és növelheti az energiaveszteségeket. A nullavezető megfelelő méretezése és szükség esetén harmonikusszűrők alkalmazása elengedhetetlen a modern, nagy harmonikus torzítással jellemezhető hálózatokban.
Nullavezető méretezése és telepítése
A nullavezető helyes méretezése és szakszerű telepítése alapvető fontosságú a villamos hálózat biztonságos és megbízható működéséhez. Ez nem egy olyan feladat, amit amatőrként el lehet végezni; minden esetben képzett villanyszerelő szakemberre van szükség.
Vezeték keresztmetszet kiválasztása
A nullavezető keresztmetszetét a várható áramterhelés, a fázisvezetők keresztmetszete, az érintésvédelmi rendszer típusa és a harmonikus torzítás mértéke alapján kell meghatározni. Általános szabály szerint a nullavezető keresztmetszete nem lehet kisebb, mint a fázisvezetőé. Háromfázisú rendszerekben, ahol jelentős aszimmetrikus terhelés vagy harmonikus torzítás várható, a nullavezető keresztmetszetét akár a fázisvezetők keresztmetszetének kétszeresére is méretezhetik, hogy elkerüljék a túlmelegedést.
Anyagválasztás (réz, alumínium)
A nullavezetők anyaga általában réz vagy alumínium, akárcsak a fázisvezetőké. A réz jobb vezetőképességgel rendelkezik és mechanikailag ellenállóbb, de drágább. Az alumínium olcsóbb, de nagyobb keresztmetszetre van szükség ugyanazon áram terheléshez, és hajlamosabb a korrózióra és a kúszásra a csatlakozási pontokon, ami lazuláshoz és megnövekedett ellenálláshoz vezethet. A két anyag összekötése speciális kötéstechnikát igényel az elektrokémiai korrózió elkerülése érdekében.
Színezés és jelölések (MSZ szabványok)
A nullavezetőt az MSZ szabványok szerint kék színnel kell jelölni. A védőföldelő vezető zöld/sárga színű, a PEN vezető pedig zöld/sárga színű, kék jelöléssel a végein. A szabványos színezés betartása létfontosságú a biztonságos villanyszerelés és karbantartás szempontjából, mivel segít elkerülni a vezetékek felcserélését és a súlyos hibákat.
Szakember szerepe a helyes telepítésben
A nullavezető és az egész villamos hálózat telepítése, módosítása és karbantartása kizárólag képzett és jogosult villanyszerelő szakember feladata. Egy laikus által végzett hibás bekötés, rossz méretezés vagy nem megfelelő csatlakozás nemcsak a berendezések károsodását, hanem súlyos áramütés veszélyét, tűzesetet és akár halálos balesetet is okozhat. A biztonsági előírások és a szabványok maradéktalan betartása elengedhetetlen.
Gyakori tévhitek és félreértések a nullavezetővel kapcsolatban
A nullavezető körüli tévhitek és félreértések gyakran vezetnek veszélyes helyzetekhez. Fontos tisztázni ezeket a félreértéseket a biztonságos villamosenergia-felhasználás érdekében.
„A nulla nem veszélyes”
Ez az egyik legelterjedtebb és legveszélyesebb tévhit. Sokan úgy gondolják, hogy mivel a nullavezető potenciálja közel 0 V, ezért biztonságos megérinteni. Ez normál, hibamentes üzemben igaz lehet, de ahogy már láttuk, egy nullavezető szakadás vagy egy aszimmetrikus terhelés esetén a nullavezető potenciálja veszélyesen megemelkedhet. Háromfázisú rendszerekben, nullszakadás esetén, akár 400 V is megjelenhet a nullavezetőn! Soha ne érintsen meg feszültség alatt lévőnek vélt vagy vélelmezett vezetéket megfelelő védőfelszerelés és ellenőrzés nélkül.
A nullavezető és a földelő vezető összekeverése
Bár a PEN vezető egyesíti a nullavezető és a földelő vezető funkcióit, a modern TN-S rendszerekben ez a két vezeték szigorúan elkülönül. A nullavezető az áram visszatérő útját biztosítja, míg a védőföldelő vezető (PE) kizárólag a hibaáramok elvezetésére és az érintésvédelemre szolgál. A kettő felcserélése vagy hibás összekötése súlyosan veszélyezteti az áramütés védelmet, és az áram-védőkapcsolók hibás működéséhez vezethet.
A nullavezető mint „felesleges” vezeték
Néhányan úgy gondolják, hogy a nullavezető felesleges, és elhagyható, különösen egyszerű áramkörökben. Ez az elképzelés alapvetően téves. Az áramkör működéséhez zárt hurokra van szükség, és a nullavezető biztosítja ennek a huroknak a visszatérő ágát. Nélküle az áram nem tudna folyni, a fogyasztók nem működnének. A nullavezető elhagyása vagy hibás bekötése nemcsak a működést lehetetleníti el, hanem súlyos biztonsági kockázatokat is rejt.
Nullavezető kapcsolása (TILOS!)
A nullavezetőt soha nem szabad kapcsolóval megszakítani egyfázisú vagy háromfázisú áramkörökben. A megszakítóknak és a kapcsolóknak mindig a fázisvezetőket kell megszakítaniuk. Ha a nullavezető megszakad, miközben a fázisvezető feszültség alatt marad, a fogyasztó egy része továbbra is feszültség alatt maradhat, és ez veszélyes lehet. Az áram-védőkapcsolók és a főkapcsolók megszakítják a fázisvezetőt és a nullavezetőt is, de ezek speciálisan erre a célra tervezett eszközök, és a működési elvük eltér a hagyományos kapcsolókétól.
A nullavezető ellenőrzése és karbantartása
A nullavezető megfelelő állapotának rendszeres ellenőrzése és karbantartása elengedhetetlen a villamos hálózat hosszú távú biztonságos és megbízható működéséhez. Ez a feladat is kizárólag villanyszerelő szakember hatáskörébe tartozik.
Rendszeres felülvizsgálatok
Az MSZ szabványok előírják a villamos berendezések és hálózatok időszakos felülvizsgálatát (érintésvédelmi felülvizsgálat, tűzvédelmi felülvizsgálat). Ezek során a szakember ellenőrzi a nullavezető folytonosságát, ellenállását, a csatlakozások állapotát és a szigetelés épségét. A felülvizsgálat célja a rejtett hibák azonosítása és kijavítása, mielőtt azok súlyos problémákat okoznának.
Mérési módszerek (feszültség, ellenállás, áram)
A villanyszerelők speciális mérőműszereket használnak a nullavezető állapotának felmérésére. Mérik a fázisvezető és a nullavezető közötti feszültséget, a nullavezető és a föld közötti feszültséget (ami ideális esetben közel 0 V), a nullavezető ellenállását (folytonosságát), valamint a rajta folyó áramot. Háromfázisú rendszerekben különösen fontos a nullavezető áramának mérése, hogy felderítsék az aszimmetrikus terhelés vagy a harmonikus torzítás okozta túlterhelést.
Hibakeresés lépései
Ha egy hálózatban problémák merülnek fel (pl. berendezések károsodnak, FI relé gyakran lekapcsol, indokolatlan feszültségingadozások), a nullavezető hibája is szóba jöhet. A szakember ilyenkor szisztematikus hibakeresést végez: ellenőrzi a csatlakozásokat, a vezetékek épségét, a keresztmetszet megfelelőségét, és elvégzi a szükséges méréseket. A nullavezető szakadás vagy a rossz csatlakozás gyors azonosítása létfontosságú a további károk és veszélyek megelőzéséhez.
A karbantartás fontossága a biztonság szempontjából
A karbantartás nem csupán a hibák kijavítását jelenti, hanem a megelőzést is. A laza csatlakozások meghúzása, a korrodált pontok tisztítása vagy cseréje, a sérült szigetelés javítása mind hozzájárul a villamos hálózat élettartamának növeléséhez és a biztonsági szint fenntartásához. A megfelelően karbantartott nullavezető egy stabil, megbízható és biztonságos elektromos rendszer alapja.

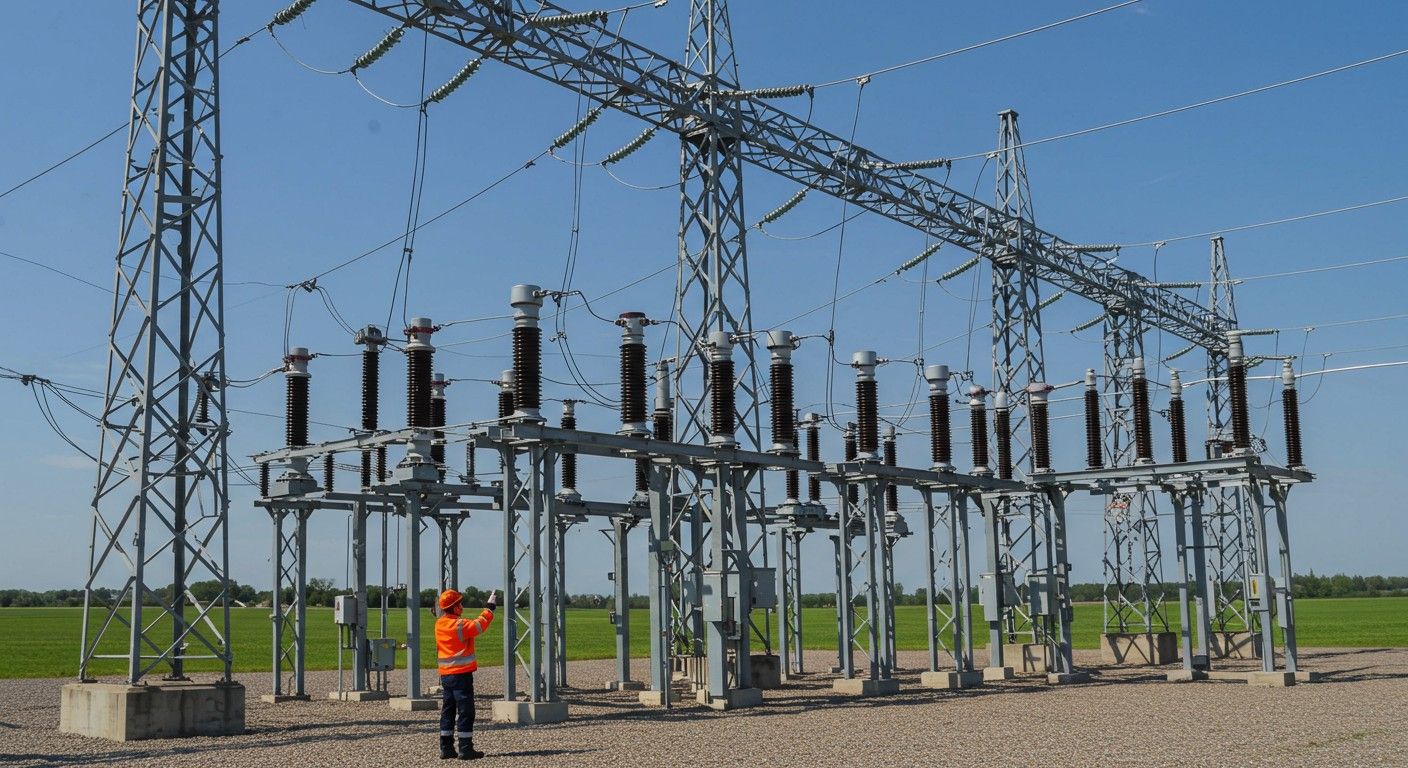

Nullavezető a modern elektromos hálózatokban
A villamosenergia-szektor folyamatosan fejlődik, új technológiák és kihívások jelennek meg. A nullavezető szerepe ebben a modern környezetben is alapvető marad, bár a vele szemben támasztott követelmények változhatnak.
Intelligens hálózatok (Smart Grids)
Az intelligens hálózatok (Smart Grids) bevezetése új dimenziót ad a villamosenergia-elosztásnak. Ezek a rendszerek kétirányú kommunikációt és automatizált vezérlést tesznek lehetővé. A nullavezető továbbra is alapvető fontosságú a stabil feszültség biztosításában és a hibaáramok kezelésében, de az intelligens érzékelők és vezérlőrendszerek képesek lesznek pontosabban monitorozni a nullavezető állapotát és a rajta folyó áramokat, elősegítve a proaktív karbantartást és a hibaelhárítást.
Megújuló energiaforrások integrációja
A megújuló energiaforrások (napenergia, szélenergia) széles körű integrációja a hálózatba új kihívásokat támaszt. Ezek a források gyakran egyenetlen termelést mutatnak, és az inverterek használata további harmonikus torzítást okozhat. Ez megnövelheti a nullavezetőn folyó áramot, és különleges figyelmet igényel a méretezés és a felharmonikus-kezelés szempontjából. A hálózatnak képesnek kell lennie ezeknek az ingadozásoknak és torzításoknak a biztonságos kezelésére, amihez a nullavezető megfelelő kialakítása elengedhetetlen.
Elektromos járművek töltőinfrastruktúrája
Az elektromos járművek (EV) elterjedése jelentős terhelést jelent a hálózatra, különösen a lakossági és kereskedelmi töltőpontokon. Az EV töltők szintén nemlineáris terhelések, amelyek harmonikus torzítást okozhatnak, és nagy áramokat vehetnek fel. A nullavezetőnek képesnek kell lennie ezeket a terheléseket biztonságosan kezelni, és a töltőinfrastruktúra tervezésekor kiemelt figyelmet kell fordítani a nullavezető keresztmetszetének és az érintésvédelmi megoldásoknak a helyes kialakítására.
Az elektromos biztonság jövője
Az elektromos biztonság folyamatosan fejlődik, és a nullavezető továbbra is központi szerepet játszik benne. Az új szabványok, a fejlettebb védelmi eszközök és a digitális monitoring rendszerek mind hozzájárulnak ahhoz, hogy a villamos hálózatok még biztonságosabbá és megbízhatóbbá váljanak. A nullavezető alapos megértése és a vele kapcsolatos előírások betartása továbbra is alapköve marad a modern villamosenergia-elosztásnak és -felhasználásnak, garantálva az élet- és vagyonbiztonságot mindenki számára.
