A modern társadalom működése elképzelhetetlen villamos energia nélkül, melynek megbízható és hatékony elosztása alapvető fontosságú. Ebben a komplex rendszerben a középfeszültség kulcsfontosságú szerepet játszik, hiszen ez a feszültségszint képezi a hidat a nagy távolságokon szállított nagyfeszültségű áram és a háztartásokba, ipari létesítményekbe jutó kisfeszültség között. A középfeszültségű hálózatok tervezése, építése és üzemeltetése rendkívül összetett feladat, amely magas szintű szakértelmet és szigorú biztonsági előírások betartását igényli.
A villamosenergia-rendszer hierarchikus felépítésű, ahol a különböző feszültségszintek mindegyike specifikus funkciót lát el. A középfeszültség fogalma nem csupán egy technikai paramétert takar, hanem egy komplett infrastruktúrát, amely az energiaellátás gerincét képezi. Ennek megértése elengedhetetlen ahhoz, hogy átfogó képet kapjunk arról, hogyan jut el az elektromos áram a termelőerőművektől a végfelhasználókig, és milyen kihívásokkal jár ez a folyamat a mindennapokban.
Cikkünkben részletesen bemutatjuk a középfeszültség alapvető fogalmait, a hazai és nemzetközi gyakorlatban alkalmazott értékeit, valamint azokat a szigorú biztonsági előírásokat, amelyek a középfeszültségű berendezésekkel való munkavégzést és azok üzemeltetését szabályozzák. Az olvasmány célja, hogy mind a szakemberek, mind az érdeklődők számára átfogó és érthető képet nyújtson erről a létfontosságú témáról, kiemelve a biztonság szerepét és a modern technológiai megoldásokat.
Mi a középfeszültség? Fogalom és helye a villamosenergia-rendszerben
A középfeszültség (rövidítve: KF) az elektromos hálózatok azon szegmensét jelöli, amely a nagyfeszültségű átviteli hálózatok és a kisfeszültségű elosztóhálózatok között helyezkedik el. Pontos definíciója országonként és szabványonként eltérhet, de általánosságban elmondható, hogy az 1 kV (1000 V) és 35 kV (35 000 V) közötti névleges feszültségszinteket soroljuk ide. Egyes rendszerekben ez a felső határ akár 69 kV-ig is terjedhet, de Magyarországon és az Európai Unióban a 36 kV-os határ a jellemző.
Ez a feszültségszint optimális kompromisszumot kínál az energiaátvitel hatékonysága és a biztonságos kezelhetőség között. A nagyfeszültségű vezetékek rendkívül hosszú távolságokon, minimális veszteséggel szállítják az energiát, de kezelésük rendkívül veszélyes és költséges. A kisfeszültségű rendszerek (például a háztartásokban használt 230/400 V) biztonságosak és könnyen hozzáférhetők, de csak rövid távolságra képesek nagy teljesítményt szállítani jelentős veszteségek nélkül.
A középfeszültségű hálózat feladata, hogy a nagyfeszültségű alállomásokról kapott energiát letranszformálja, majd elossza a fogyasztói körzetek, ipari parkok, nagyobb épületek vagy akár kisebb települések transzformátorállomásaihoz. Ezeken a transzformátorállomásokon történik meg a végső feszültségcsökkentés kisfeszültségre, ami már közvetlenül alkalmas a fogyasztók ellátására.
A középfeszültség a villamosenergia-elosztás kulcsfontosságú láncszeme, amely biztosítja az energia hatékony és biztonságos eljuttatását a nagyfeszültségű átviteli hálózatoktól a kisfeszültségű fogyasztói pontokig.
A középfeszültségű rendszerek alkalmazása lehetővé teszi a viszonylag vékony vezetékek használatát, ezzel csökkentve az anyagköltségeket és a vezetékek súlyát, miközben az átviteli veszteségek is alacsonyabbak maradnak, mint kisfeszültségen azonos teljesítmény átvitele esetén. Ez a gazdaságosság és hatékonyság teszi a középfeszültséget nélkülözhetetlenné a modern energiaellátásban.
A középfeszültségű hálózatok felépítése és működési elvei
A középfeszültségű hálózatok rendkívül sokrétűek és alkalmazkodnak a különböző földrajzi és fogyasztói igényekhez. Két fő típusukat különböztetjük meg: a légvezetékes hálózatokat és a földkábelhálózatokat. Mindkét típusnak megvannak a maga előnyei és hátrányai, és alkalmazásuk számos tényezőtől függ.
A légvezetékes középfeszültségű hálózatok a legelterjedtebbek, különösen vidéki és külvárosi területeken. Jellemzőjük, hogy a vezetékek oszlopokon, a szabad ég alatt futnak. Előnyük az egyszerűbb telepítés és karbantartás, valamint a könnyebb hibakeresés. Hátrányuk viszont, hogy jobban ki vannak téve az időjárás viszontagságainak (szél, jég, villámcsapás), a fák okozta meghibásodásoknak, és esztétikailag kevésbé előnyösek. Ezenkívül nagyobb biztonsági távolságokat igényelnek a környező épületektől és növényzettől.
A földkábelhálózatok ezzel szemben a föld alatt futnak, ami esztétikailag előnyösebb, és kevésbé érzékenyek az időjárási viszonyokra. Sűrűn lakott területeken, városokban gyakori az alkalmazásuk, ahol a helyhiány és a vizuális szempontok kiemelten fontosak. Telepítésük azonban költségesebb és bonyolultabb, a hibakeresés és javítás pedig jóval időigényesebb, mivel a meghibásodás pontos helyét nehezebb meghatározni a föld alatt. A kábelek speciális szigetelésűek, hogy ellenálljanak a talaj nedvességének és a mechanikai igénybevételnek.
A hálózatok topológiája is többféle lehet:
- Sugárirányú hálózatok: Egyetlen betáplálási pontból indulnak, és elágazásokkal jutnak el a fogyasztókhoz. Egyszerűek, de egy hiba esetén a teljes leágazás kimarad.
- Gyűrűs hálózatok: Két oldalról is betáplálhatók, így egy hiba esetén a hálózat átkapcsolható, és a fogyasztók ellátása biztosítható marad. Nagyobb megbízhatóságot nyújtanak.
- Rácsos hálózatok: Több ponton is összekapcsolódnak, rendkívül magas megbízhatóságot biztosítva, de a legösszetettebbek és legdrágábbak.
A transzformátorállomások a középfeszültségű hálózatok létfontosságú elemei. Ezeken a pontokon történik a feszültség átalakítása a középfeszültségű szintről a kisfeszültségű fogyasztói szintre. Egy tipikus transzformátorállomás tartalmazza a transzformátort, a középfeszültségű kapcsolóberendezéseket, a kisfeszültségű elosztóberendezéseket, valamint a védelmi és mérőeszközöket. Ezek az állomások lehetnek szabadban elhelyezett oszloptranszformátorok vagy zárt, épített állomások.
Középfeszültségű értékek Magyarországon és az EU-ban
Az Európai Unióban, így Magyarországon is, a középfeszültségű hálózatok névleges feszültségszintjeit szabványok és rendeletek határozzák meg. Bár a pontos értékek országonként kismértékben eltérhetnek, az általános tartomány az 1 kV és 35 kV közötti. Magyarországon a leggyakrabban alkalmazott középfeszültségű szintek a 10 kV, a 20 kV és a 35 kV.
A 10 kV-os hálózatok régebbi telepítésekre jellemzőek, és bár még ma is működnek, az újabb fejlesztéseknél egyre inkább a magasabb feszültségszinteket részesítik előnyben a hatékonyság és a kapacitás növelése érdekében. A 10 kV-os rendszerek általában kisebb területek vagy kevésbé sűrűn lakott régiók ellátására szolgálnak.
A 20 kV-os hálózatok a legelterjedtebbek és legmodernebbek Magyarországon. Ez a feszültségszint optimálisnak bizonyul a városi és sűrűbben lakott területek, valamint az ipari fogyasztók ellátására. A 20 kV-os rendszer nagyobb távolságokon is képes jelentős teljesítményt szállítani viszonylag alacsony veszteséggel, és rugalmasan illeszthető a változó terhelési igényekhez.
A 35 kV-os hálózatok jellemzően a regionális elosztóhálózatok gerincét képezik, összekötve a nagyobb alállomásokat és ellátva a nagyobb ipari fogyasztókat vagy a 20 kV-os hálózatok betáplálási pontjait. Ez a feszültségszint már közelít a nagyfeszültséghez, és lehetővé teszi még nagyobb teljesítmények átvitelét hosszabb távolságokra, miközben még mindig kezelhetőbb, mint a 120 kV-os vagy annál magasabb nagyfeszültségű rendszerek.
Az alábbi táblázat összefoglalja a hazai és EU-s feszültségszintek kategorizálását az MSZ EN 50160 szabvány alapján, mely a közcélú villamos hálózatok feszültségjellemzőit írja le:
| Kategória | Névleges feszültségszint | Jellemző alkalmazás |
|---|---|---|
| Kisfeszültség (KF) | ≤ 1 kV (1000 V) | Háztartások, kisebb vállalkozások, utcai világítás |
| Középfeszültség (KF) | > 1 kV és ≤ 36 kV | Városi és vidéki elosztóhálózatok, ipari fogyasztók |
| Nagyfeszültség (NF) | > 36 kV és ≤ 300 kV | Regionális és országos átviteli hálózatok |
| Nagyon nagyfeszültség (NNF) | > 300 kV | Interkontinentális és országos főátviteli hálózatok |
A feszültségszintek kiválasztása számos tényezőtől függ, beleértve a fogyasztói sűrűséget, a távolságot az energiaforrástól, a hálózati stabilitási követelményeket és a gazdasági szempontokat. Az optimalizált feszültségszint segít minimalizálni az átviteli veszteségeket, maximalizálni az energiaellátás hatékonyságát és csökkenteni az üzemeltetési költségeket.

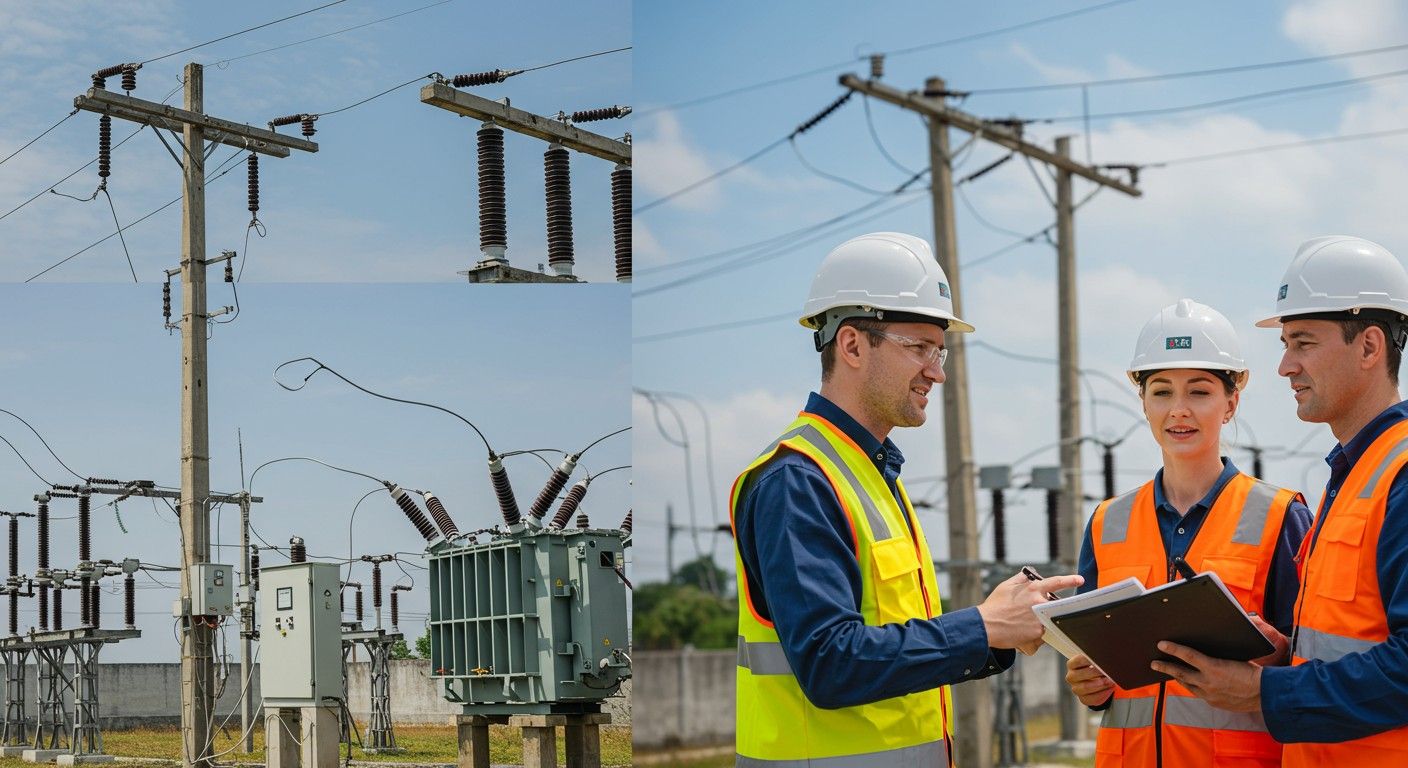

A középfeszültségű rendszerek kulcsfontosságú elemei
A középfeszültségű hálózatok nem csupán vezetékekből és oszlopokból állnak, hanem egy komplex rendszert alkotnak, amely számos speciális berendezést és komponenst foglal magában. Ezek az elemek biztosítják az energia biztonságos és megbízható szállítását, elosztását és védelmét. A legfontosabbak közé tartoznak a kapcsolóberendezések, a transzformátorok, a kábelek és vezetékek, valamint a védelmi rendszerek.
Középfeszültségű kapcsolóberendezések
A középfeszültségű kapcsolóberendezések (szaknyelven: cellák) a hálózat irányításának és védelmének központi elemei. Feladatuk az áramkörök megszakítása és zárása, a hálózat szakaszolása karbantartás vagy hiba esetén, valamint a berendezések és a személyzet védelme túláram vagy zárlat esetén. Ezek a berendezések rendkívül robusztusak és megbízhatóak, gyakran gázzal (SF6) vagy vákuummal szigeteltek a nagyfeszültségű ívek biztonságos megszakítása érdekében.
A kapcsolóberendezések típusai közé tartoznak a szakaszolók (melyek feszültség alatt, de terhelés nélkül szakítják meg az áramkört), a terheléskapcsolók (melyek terhelés alatt is képesek kapcsolni, de zárlati áramot nem szakítanak meg) és a megszakítók (melyek zárlati áramot is képesek megszakítani, ezáltal biztosítva a hálózat védelmét). A modern kapcsolóberendezések gyakran tartalmaznak beépített vezérlő- és védelmi reléket, amelyek automatikusan reagálnak a hálózati rendellenességekre.
A középfeszültségű kapcsolóberendezések a hálózat szívét és agyát képezik, lehetővé téve a precíz irányítást és a gyors beavatkozást hiba esetén, garantálva ezzel az energiaellátás folytonosságát és a biztonságot.
Transzformátorok
A transzformátorok a középfeszültségű hálózatok alapvető passzív elemei, amelyek a villamos energia feszültségszintjét alakítják át. A középfeszültségű hálózatokban leggyakrabban a letranszformáló transzformátorokkal találkozunk, amelyek a nagyfeszültségről érkező energiát középfeszültségre, majd a középfeszültségről érkező energiát kisfeszültségre alakítják át. Ezek lehetnek olajszigetelésű vagy száraz transzformátorok, a telepítés helyétől és a környezeti igényektől függően.
A elosztó transzformátorok általában oszlopokon vagy kisebb transzformátorállomásokban helyezkednek el, és közvetlenül a fogyasztók ellátásáért felelnek a középfeszültség kisfeszültségre való átalakításával. Az ipari transzformátorok nagyobb teljesítményűek, és ipari létesítmények, gyárak saját középfeszültségű hálózatát látják el.
Középfeszültségű kábelek és vezetékek
A középfeszültségű kábelek és vezetékek az energia fizikai szállítását végzik. A légvezetékes hálózatokban általában csupasz alumínium vagy rézvezetékeket használnak, amelyeket oszlopokon, szigetelőkön keresztül rögzítenek. Az elmúlt években egyre elterjedtebbek a szigetelt légkábelek, amelyek nagyobb biztonságot nyújtanak és ellenállóbbak a külső behatásokkal szemben.
A földkábelhálózatokban speciális, többrétegű szigeteléssel ellátott középfeszültségű kábeleket alkalmaznak. Ezek a kábelek általában réz vagy alumínium vezetőből, félvezető rétegekből, XLPE (keresztkötésű polietilén) vagy EPR (etilén-propilén gumi) szigetelésből, fém árnyékolásból és külső védőburkolatból épülnek fel. A kábelkonstrukció célja a maximális szigetelési szilárdság és a mechanikai védelem biztosítása a föld alatti környezetben.
Védelmi rendszerek
A védelmi rendszerek létfontosságúak a középfeszültségű hálózatok biztonságos és megbízható működéséhez. Ezek a rendszerek érzékelik a hálózati hibákat (pl. zárlat, földzárlat, túláram) és automatikusan beavatkoznak, hogy megakadályozzák a károk terjedését, minimalizálják az áramszünetek idejét és védjék a berendezéseket, valamint a személyzetet. A legfontosabb védelmi eszközök a védelmi relék, amelyek a kapcsolóberendezésekkel együttműködve működnek, valamint a túlfeszültség-levezetők, amelyek a villámcsapások vagy kapcsolási túlfeszültségek ellen védenek.
A modern védelmi rendszerek már digitálisak és kommunikációs képességekkel is rendelkeznek, lehetővé téve a távfelügyeletet és a távvezérlést, ezzel jelentősen növelve a hálózat rugalmasságát és megbízhatóságát. Az automatikus újra bekapcsolók (recloser-ek) például képesek rövid ideig tartó hibák esetén a hálózatot automatikusan visszakapcsolni, ezzel elkerülve a felesleges áramszüneteket.
Középfeszültség az iparban és a megújuló energiaforrások integrációjában
A középfeszültség nem csupán az elosztóhálózatokban játszik kulcsszerepet, hanem az ipari létesítmények és a megújuló energiaforrások integrálásában is kiemelten fontos. Számos nagy ipari fogyasztó, mint például gyárak, bányaipari létesítmények, vagy nagy bevásárlóközpontok, saját középfeszültségű betáplálással rendelkeznek, és belső középfeszültségű hálózatot üzemeltetnek.
Középfeszültség az ipari létesítményekben
Az ipari üzemekben a nagy teljesítményű motorok, kemencék, gyártósorok és egyéb berendezések jelentős energiaigénnyel rendelkeznek. Ezeket a fogyasztókat gyakran gazdaságosabb és hatékonyabb középfeszültségről közvetlenül ellátni, mint kisfeszültségről. A gyárak saját transzformátorállomásokkal rendelkeznek, amelyek a közcélú hálózatról érkező középfeszültséget alakítják át az üzemi igényeknek megfelelő, alacsonyabb középfeszültségre vagy kisfeszültségre.
A belső ipari középfeszültségű hálózatok tervezésekor és üzemeltetésekor különös figyelmet kell fordítani a szelektív védelemre, azaz arra, hogy hiba esetén csak a hibás szakaszt kapcsolják le, minimalizálva az üzemkiesést. A megbízható energiaellátás itt kritikus, hiszen egy áramszünet súlyos termelési veszteségeket okozhat. Ezért az ipari középfeszültségű rendszerek gyakran redundáns betáplálással és fejlett automatizálással rendelkeznek.
Megújuló energiaforrások és a középfeszültség
A megújuló energiaforrások, mint a naperőművek és a szélerőművek, egyre nagyobb szerepet kapnak az energiatermelésben. Ezek a létesítmények gyakran távol helyezkednek el a nagyfogyasztóktól, és a termelt energiát hatékonyan kell a hálózatba táplálni. Itt jön képbe a középfeszültség.
Egy tipikus naperőmű park vagy szélerőmű farm több száz vagy akár több ezer fotovoltaikus panelből, illetve szélturbinából áll. Ezek a generátorok általában kisfeszültségen vagy alacsony középfeszültségen termelnek. A termelt energiát helyi transzformátorokkal emelik fel középfeszültségre (pl. 20 kV vagy 35 kV), majd ezen a feszültségszinten gyűjtik össze és vezetik el egy központi alállomásra. Az alállomáson a középfeszültséget tovább emelik nagyfeszültségre (pl. 120 kV), hogy a távoli átviteli hálózatba táplálhassák.
A megújuló energiaforrások hálózatba integrálása komoly kihívásokat jelent, különösen a hálózati stabilitás és a feszültségszabályozás szempontjából, mivel a termelésük ingadozó. A középfeszültségű hálózatok itt pufferként és gyűjtőhálózatként funkcionálnak, segítve az ingadozások kezelését és az energia biztonságos eljuttatását a fő átviteli hálózatba. A modern intelligens hálózatok (smart grid) fejlesztése során a középfeszültségű szegmens kiemelt figyelmet kap, hogy rugalmasabban és hatékonyabban kezelje a decentralizált energiatermelést.
A középfeszültségű rendszerek biztonsági előírásai: Alapelvek és jogi háttér
A középfeszültségű rendszerek rendkívül veszélyesek, és a velük való munkavégzés, illetve üzemeltetés során a legszigorúbb biztonsági előírásokat kell betartani. Az elektromos áramütés, az ívzárlat okozta égési sérülések és robbanások súlyos, akár halálos kimenetelű baleseteket okozhatnak. Ezért a munkavédelem és a biztonsági szabályok betartása abszolút prioritást élvez.
Magyarországon a villamosenergia-törvény (VET), a kapcsolódó rendeletek, valamint számos szabvány és műszaki előírás szabályozza a középfeszültségű berendezések tervezését, építését, üzemeltetését és karbantartását. Az európai uniós irányelvek (pl. kisfeszültségű irányelv, gépi irányelv, EMC irányelv) is hatással vannak ezekre a szabályozásokra, biztosítva a harmonizált biztonsági szintet a tagállamokban.
A munkavégzés alapelvei középfeszültségű berendezéseken
A középfeszültségű berendezéseken végzett munkavégzés során alapvetően kétféle megközelítés létezik: a feszültség alatti munkavégzés (FAM) és a feszültségmentes munkavégzés. Bár a FAM bizonyos esetekben megengedett, a legbiztonságosabb és leggyakoribb módszer a feszültségmentes munkavégzés, amely szigorú lépések sorozatát igényli.
A feszültségmentes munkavégzés öt alapvető szabálya (az ún. „öt aranyszabály”) a következő:
- Teljes leválasztás: A munkaterületet minden oldalról, minden lehetséges betáplálási forrásról le kell választani, beleértve a segédtáplálásokat és a generátorokat is.
- Visszakapcsolás elleni biztosítás: A leválasztott kapcsolóberendezéseket reteszelni kell, és figyelmeztető táblákkal kell ellátni („NE KAPCSOLD VISSZA! MUNKAVÉGZÉS!”).
- Feszültségmentesség ellenőrzése: Minden fázison és a nullvezetőn is ellenőrizni kell a feszültségmentességet megfelelő, hitelesített feszültségvizsgálóval.
- Földelés és rövidre zárás: A leválasztott és feszültségmentesített szakaszt földelni és rövidre zárni kell, hogy elvezesse az esetlegesen visszajutó feszültséget vagy a környezeti hatások (pl. villámcsapás, indukció) által keltett feszültséget.
- Közeli feszültség alatti részek letakarása vagy elkerítése: Ha a munkaterület közelében feszültség alatti részek vannak, azokat le kell takarni szigetelő anyaggal vagy el kell keríteni a véletlen érintkezés megakadályozása érdekében.
Ezeknek a szabályoknak a betartása nem opcionális, hanem kötelező, és minden esetben dokumentálni kell a munkavégzés megkezdése előtt és után. A felelős vezetőnek (munkavégzés irányítója) biztosítania kell a szabályok maradéktalan betartását.
Személyi védőeszközök (PPE)
A középfeszültségű berendezésekkel dolgozó személyzet számára kötelező a megfelelő személyi védőeszközök (PPE) használata. Ezek az eszközök életmentőek lehetnek egy esetleges baleset során. A legfontosabb PPE-k közé tartoznak:
- Szigetelt védőkesztyűk: Különböző feszültségszintekre hitelesített, szigetelő anyagból készült kesztyűk.
- Védősisak: Áramütés elleni védelemmel, gyakran arcvédővel kiegészítve az ívzárlat elleni védelem érdekében.
- Szigetelt munkaruha: Lángálló és ívzárlat ellen védő anyagból készült ruházat.
- Szigetelt lábbeli: Villamos szigetelő tulajdonságokkal rendelkező biztonsági cipő vagy bakancs.
- Szigetelő szőnyeg vagy platform: Munkavégzés során a földdel való érintkezés megakadályozására.
- Feszültségvizsgálók: Megfelelő feszültségszintre hitelesített eszközök a feszültségmentesség ellenőrzésére.
- Földelő- és rövidre záró készülékek: A biztonságos földelés és rövidre zárás elvégzésére.
Minden PPE-nek rendelkeznie kell érvényes tanúsítvánnyal és rendszeres ellenőrzésen kell átesnie a gyártó előírásai szerint. A hibás vagy sérült védőeszközök használata tilos.
Kiemelt biztonsági előírások és eljárások
A feszültségmentes munkavégzés alapelvein túl számos további specifikus biztonsági előírás és eljárás létezik, amelyek a középfeszültségű rendszerek biztonságos üzemeltetését és karbantartását garantálják. Ezek az előírások a kockázatértékelésen alapulnak, és céljuk a balesetek megelőzése.
Biztonsági távolságok
A középfeszültségű légvezetékek közelében tartózkodó személyeknek és járműveknek szigorú biztonsági távolságokat kell betartaniuk. Ezek a távolságok a feszültségszinttől függően változnak, és céljuk az ívzárlat vagy az áramütés elkerülése, még akkor is, ha a vezetékeket nem érintik közvetlenül. A munkavégzés során, például daruzás vagy emelőkosaras munka esetén, ezeket a távolságokat különösen szigorúan kell ellenőrizni és betartani. A magyar szabványok és rendeletek pontosan meghatározzák ezeket a minimális távolságokat.
Zárolási és címkézési eljárások (LOTO – Lockout/Tagout)
A LOTO eljárás alapvető fontosságú a középfeszültségű berendezéseken végzett munkavégzés során. Ez biztosítja, hogy a leválasztott energiaforrásokat ne lehessen véletlenül visszakapcsolni a munkavégzés ideje alatt. A LOTO magában foglalja a kapcsolóberendezések zárolását (lakattal vagy speciális reteszelő eszközzel) és egy figyelmeztető címke (tagout) elhelyezését, amely jelzi, hogy a berendezésen munka folyik, és ki a felelős a munkáért. Minden munkát végző személynek saját lakatot kell használnia, és csak akkor távolíthatja el, ha a munkája befejeződött.
Képesítés és képzés
Csak megfelelő képesítéssel és jogosítvánnyal rendelkező személyek végezhetnek munkát középfeszültségű berendezéseken. Ez magában foglalja a releváns villamosipari végzettséget, a munkavédelmi oktatásokat, az elsősegélynyújtási ismereteket, valamint a specifikus középfeszültségű rendszerekre vonatkozó továbbképzéseket. A képesítést rendszeresen meg kell újítani, és a munkavállalóknak tisztában kell lenniük a legfrissebb szabványokkal és előírásokkal.
Kockázatértékelés és munkavédelmi terv
Minden középfeszültségű berendezésen végzett munkát meg kell előznie egy részletes kockázatértékelésnek és munkavédelmi tervnek. A kockázatértékelés azonosítja a lehetséges veszélyforrásokat és értékeli a kockázatokat, míg a munkavédelmi terv részletesen leírja a biztonságos munkavégzés lépéseit, a szükséges védőeszközöket, a felelős személyeket és az esetleges vészhelyzeti eljárásokat. Ez a dokumentáció alapvető fontosságú a biztonságos munkavégzés megszervezéséhez és ellenőrzéséhez.
Tűzvédelem és elsősegély
A középfeszültségű berendezések közelében mindig rendelkezésre kell állnia megfelelő tűzoltó készülékeknek, különösen szén-dioxidos (CO2) vagy poroltóknak, amelyek alkalmasak villamos tűz oltására. Az elsősegélynyújtásra felkészült személyzetnek és a szükséges eszközöknek (pl. defibrillátor, égési kötszerek) is elérhetőnek kell lenniük. Az áramütéses baleseteket követő azonnali és szakszerű elsősegélynyújtás életmentő lehet, ezért a rendszeres gyakorlatok és képzések elengedhetetlenek.

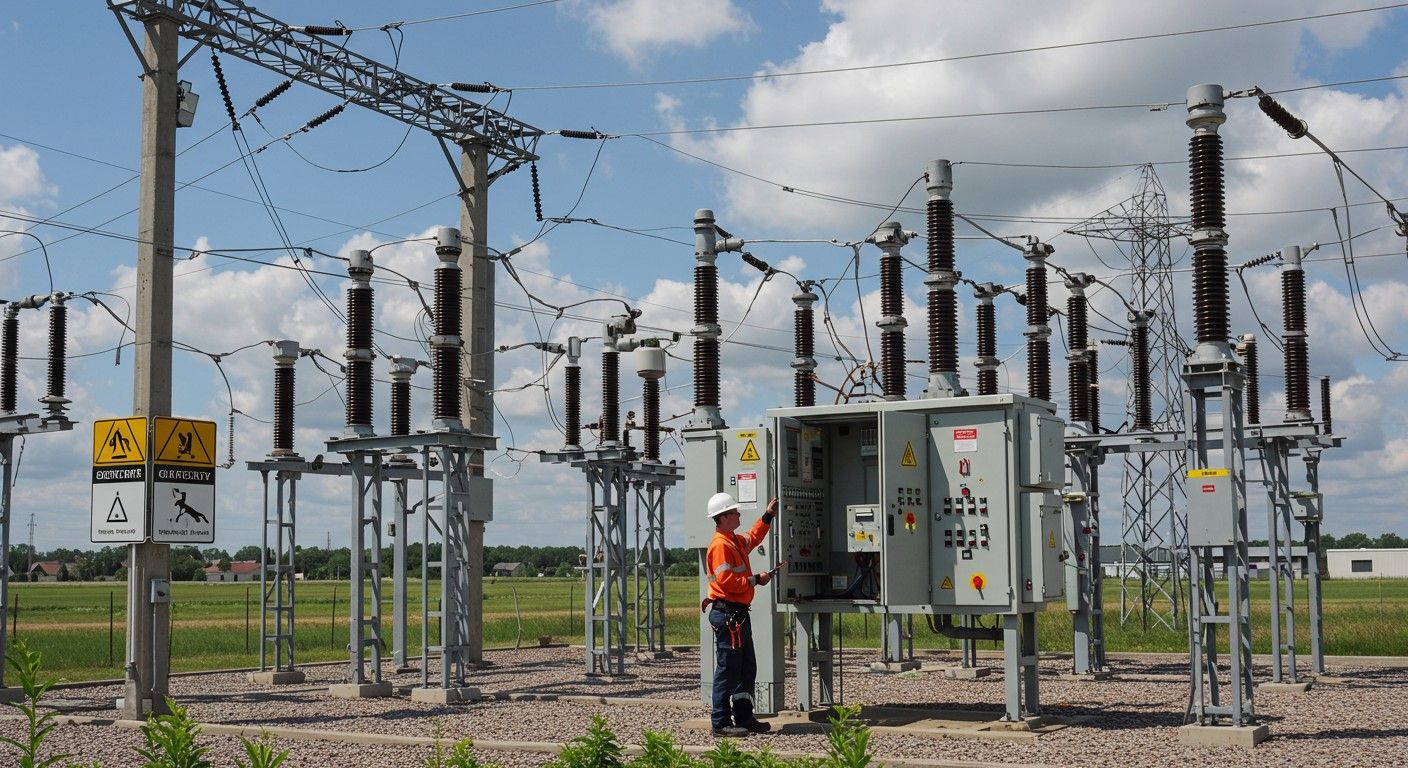

Középfeszültségű hálózatok karbantartása és üzemeltetése
A középfeszültségű hálózatok megbízható és biztonságos működéséhez elengedhetetlen a rendszeres és szakszerű karbantartás, valamint az átgondolt üzemeltetés. A karbantartási tevékenységek célja a meghibásodások megelőzése, a hálózat élettartamának meghosszabbítása és az energiaellátás folytonosságának biztosítása.
Megelőző karbantartás
A megelőző karbantartás magában foglalja a rendszeres ellenőrzéseket, méréseket és kisebb javításokat, mielőtt a hibák súlyossá válnának. Ez a tevékenység proaktív megközelítést jelent, amely hosszú távon költséghatékonyabb, mint a reaktív, azaz hibaelhárító karbantartás. A megelőző karbantartás főbb tevékenységei:
- Szemrevételezéses ellenőrzések: A vezetékek, oszlopok, szigetelők, transzformátorok és kapcsolóberendezések fizikai állapotának rendszeres felmérése. Repedések, korrózió, sérülések, szennyeződések keresése.
- Termográfiai vizsgálatok: Infravörös kamerával történő hőkép készítése a berendezésekről. A melegedő pontok (pl. rossz csatlakozások, túlterhelés) időben történő azonosítása megelőzheti a komolyabb meghibásodásokat.
- Szigetelési ellenállás mérések: A kábelek és berendezések szigetelési állapotának ellenőrzése, amely jelzi a szigetelés öregedését vagy sérülését.
- Olajvizsgálatok transzformátoroknál: Az olajminták elemzése (pl. gázelemzés, nedvességtartalom) információt ad a transzformátor belső állapotáról és az esetleges meghibásodások korai jeleiről.
- Védelmi relék ellenőrzése és kalibrálása: Annak biztosítása, hogy a védelmi eszközök megfelelően működnek és a beállítások pontosak.
- Növényzetirtás: A légvezetékek körüli fák és bokrok rendszeres metszése a zárlatok és a feszültségátütések elkerülése érdekében.
Hibaelhárítás és operatív üzemeltetés
A középfeszültségű hálózatok üzemeltetése magában foglalja a hálózati események (pl. zárlatok, földzárlatok) kezelését, a hálózati konfiguráció módosítását (pl. átkapcsolások) és a fogyasztói igényekre való reagálást. A modern hálózatokban a távfelügyeleti és távvezérlési rendszerek (SCADA – Supervisory Control and Data Acquisition) lehetővé teszik a diszpécserek számára, hogy valós időben monitorozzák a hálózat állapotát és távolról vezéreljék a kapcsolóberendezéseket. Ez jelentősen felgyorsítja a hibaelhárítást és minimalizálja az áramszünetek időtartamát.
A hibaelhárítás során a gyorsaság és a pontosság kritikus. A hibakeresés speciális eszközöket (pl. kábeltörés-helymeghatározók) és szakértelmet igényel. A hiba lokalizálása után a hibás szakaszt leválasztják, feszültségmentesítik, majd megkezdődik a javítás, szigorúan betartva az összes biztonsági előírást. A hálózat helyreállítása után a szakaszt újra feszültség alá helyezik, és ellenőrzik a működését.
A hatékony karbantartási stratégia kulcsfontosságú a középfeszültségű hálózatok megbízhatóságának és hosszú távú működésének biztosításához, minimalizálva a meghibásodásokat és az üzemkiesést.
Dokumentáció és nyilvántartás
Minden középfeszültségű berendezésre és hálózati elemre vonatkozóan részletes dokumentációt kell vezetni. Ez magában foglalja a hálózati rajzokat, kapcsolási sémákat, berendezések műszaki adatait, karbantartási naplókat, hibajelentéseket és javítási előzményeket. A pontos és naprakész dokumentáció elengedhetetlen a biztonságos üzemeltetéshez, a hatékony karbantartáshoz és a gyors hibaelhárításhoz. Segít a jövőbeni tervezésben és a hálózati fejlesztésekben is.
Innovációk és jövőbeli trendek a középfeszültségű hálózatokban
A villamosenergia-ipar folyamatosan fejlődik, és a középfeszültségű hálózatok is jelentős változásokon mennek keresztül. Az intelligens hálózatok (smart grid) koncepciója, a decentralizált energiatermelés térnyerése és a digitalizáció mind hozzájárulnak ahhoz, hogy a középfeszültségű rendszerek hatékonyabbá, rugalmasabbá és megbízhatóbbá váljanak.
Intelligens hálózatok (Smart Grid)
Az intelligens hálózatok olyan villamosenergia-rendszerek, amelyek fejlett információs és kommunikációs technológiákat alkalmaznak a hálózat minden szintjén. A középfeszültségű hálózatokban ez azt jelenti, hogy a szenzorok, mérőeszközök és automatizált kapcsolóberendezések folyamatosan gyűjtik az adatokat a hálózat állapotáról. Ezek az adatok valós időben kerülnek feldolgozásra, lehetővé téve a diszpécserek számára, hogy optimalizálják az energiaelosztást, gyorsan reagáljanak a hibákra és proaktívan kezeljék a hálózati ingadozásokat.
Az intelligens középfeszültségű hálózatok képesek önmagukat gyógyítani (self-healing) rövid ideig tartó hibák esetén, automatikusan átkapcsolva az áramot más útvonalakra. Ez jelentősen csökkenti az áramszünetek időtartamát és javítja az ellátás minőségét. A smart grid technológiák hozzájárulnak a hálózati veszteségek csökkentéséhez és a megújuló energiaforrások hatékonyabb integrálásához is.
Decentralizált energiatermelés és kétirányú áramlások
A hagyományos hálózatban az áram az erőművekből egyirányúan áramlott a fogyasztók felé. A decentralizált energiatermelés (pl. háztartási napelemek, kisebb szélerőművek) térnyerésével azonban a fogyasztók egyben termelőkké is válnak. Ez azt jelenti, hogy a középfeszültségű hálózatnak kétirányú áramlásokkal kell számolnia, ahol az áram nem csak az alállomások felől, hanem a fogyasztók felől is érkezhet.
Ez új kihívásokat támaszt a feszültségszabályozás és a hálózati stabilitás szempontjából. A középfeszültségű hálózatoknak képesnek kell lenniük kezelni ezeket az ingadozásokat, és biztosítaniuk kell, hogy a megújuló forrásokból származó energia biztonságosan és hatékonyan jusson el a hálózatba. Ehhez szükség van intelligens vezérlőrendszerekre és fejlett védelmi relékre.
Környezetbarát technológiák
A környezettudatosság növekedésével a középfeszültségű rendszerek fejlesztése során egyre nagyobb hangsúlyt kapnak a környezetbarát megoldások. Az SF6 gázzal szigetelt kapcsolóberendezések alternatíváinak keresése kiemelt feladat, mivel az SF6 egy rendkívül erős üvegházhatású gáz. Fejlesztenek új, környezetbarátabb szigetelőanyagokat és gázkeverékeket, amelyek hasonló teljesítményt nyújtanak, de kisebb ökológiai lábnyommal rendelkeznek.
Emellett a földkábelhálózatok terjedése is hozzájárul a környezeti terhelés csökkentéséhez, mivel eltüntetik a légvezetékeket a tájból és csökkentik a vizuális szennyezést. Az energiahatékonyság növelése, a veszteségek minimalizálása és az elektromos járművek töltőinfrastruktúrájának kiépítése is mind olyan területek, ahol a középfeszültségű hálózatok jelentős szerepet játszanak a fenntartható jövő kialakításában.
A középfeszültségű rendszerek jövője: Kihívások és lehetőségek
A középfeszültségű hálózatok jövője izgalmas kihívásokat és hatalmas lehetőségeket tartogat. Az elöregedő infrastruktúra felújítása, a növekvő energiaigények kielégítése, a klímaváltozással kapcsolatos célok elérése és a technológiai fejlődés mind-mind alakítják ezt a szektort.
Infrastrukturális kihívások
Számos országban, így Magyarországon is, a középfeszültségű hálózatok egy része több évtizedes múltra tekint vissza. Az elöregedő berendezések, vezetékek és transzformátorok felújítása, cseréje hatalmas beruházást igényel. Az öregedő infrastruktúra hajlamosabb a meghibásodásokra, ami az ellátásbiztonságot veszélyezteti és növeli az üzemeltetési költségeket. A korszerűsítés során a régi, légvezetékes hálózatokat gyakran földkábelhálózatokra cserélik, különösen sűrűn lakott területeken, ami növeli a megbízhatóságot és az esztétikai értéket.
Növekvő energiaigény és elektrifikáció
A globális energiafogyasztás folyamatosan növekszik, és az elektrifikáció (azaz a fosszilis energiahordozók helyettesítése villamos energiával) egyre inkább előtérbe kerül. Az elektromos járművek elterjedése, a fűtési rendszerek elektromos megoldásai (pl. hőszivattyúk) mind jelentős terhelést rónak a villamosenergia-hálózatra, különösen a középfeszültségű elosztóhálózatokra. A hálózatok kapacitásának bővítése és megerősítése elengedhetetlen ahhoz, hogy ezeket a növekvő igényeket biztonságosan és megbízhatóan ki tudják elégíteni.
Digitális transzformáció
A középfeszültségű hálózatok digitalizációja nem csupán az intelligens hálózatok bevezetését jelenti, hanem a mesterséges intelligencia (AI) és a gépi tanulás (machine learning) alkalmazását is a hálózati adatok elemzésében. Ez lehetővé teszi a prediktív karbantartást, azaz a meghibásodások előrejelzését, mielőtt bekövetkeznének. Az AI alapú rendszerek optimalizálhatják a hálózati áramlást, csökkenthetik a veszteségeket és növelhetik a rendszer hatékonyságát.
A digitális ikrek (digital twin) technológiája is egyre nagyobb teret nyer, ahol a fizikai hálózat digitális mását hozzák létre. Ez lehetővé teszi a hálózati változtatások, bővítések vagy új technológiák szimulálását valós környezetben, minimalizálva a kockázatokat és optimalizálva a tervezési folyamatokat.
Kiberbiztonság
Ahogy a középfeszültségű hálózatok egyre inkább digitalizálódnak és összekapcsolódnak, a kiberbiztonság kérdése kritikus fontosságúvá válik. Egy sikeres kibertámadás súlyos fennakadásokat okozhat az energiaellátásban, és nemzetbiztonsági kockázatot is jelenthet. Ezért a hálózati vezérlőrendszerek, kommunikációs infrastruktúra és adatok védelme kiemelt feladat, amely folyamatos fejlesztést és éberséget igényel.
A középfeszültségű hálózatok tehát nem csupán statikus infrastruktúrák, hanem dinamikusan fejlődő rendszerek, amelyek a modern társadalom energiaellátásának gerincét képezik. A folyamatos fejlesztések, a szigorú biztonsági előírások betartása és az innovatív technológiák alkalmazása biztosítják, hogy ezek a hálózatok a jövőben is képesek legyenek megbízhatóan és hatékonyan szolgálni az embereket és az ipart.
