Az elektronika világában kevés alkatrész bír akkora alapvető fontossággal és sokoldalúsággal, mint a kondenzátor. Ez a látszólag egyszerű eszköz szinte minden modern elektronikai áramkörben megtalálható, legyen szó mobiltelefonokról, számítógépekről, autókról vagy ipari berendezésekről. Képessége, hogy elektromos töltést tároljon, lehetővé teszi számára, hogy számos funkciót lásson el, a feszültség stabilizálásától kezdve az időzítő áramkörök kialakításáig, sőt, még az energia hatékony tárolásában is kulcsszerepet játszik.
A kondenzátorok megértése alapvető fontosságú mindenki számára, aki az elektronika mélyebb rejtelmeibe szeretne behatolni. Működésük alapelveinek, különböző típusainak és változatos alkalmazási területeinek ismerete elengedhetetlen a modern technológia bonyolult hálózatának megfejtéséhez. Ebben a cikkben részletesen bemutatjuk a kondenzátorok világát, a fizikai alapoktól egészen a legújabb innovációkig.
Mi a kondenzátor? Alapelvek és működés
A kondenzátor egy passzív kétpólusú elektronikai alkatrész, amelynek fő feladata az elektromos töltés és energia tárolása elektromos mező formájában. Alapvető felépítése két vezetőképes lemezből, más néven elektródából áll, amelyeket egy szigetelőanyag, az úgynevezett dielektrikum választ el egymástól. Amikor feszültséget kapcsolunk a kondenzátor kivezetéseire, az egyik lemez pozitív, a másik negatív töltést halmoz fel, létrehozva ezzel egy elektromos mezőt a dielektrikumban.
A dielektrikum kulcsfontosságú szerepet játszik, mivel megakadályozza a töltések közvetlen átjutását a lemezek között, miközben lehetővé teszi az elektromos mező kialakulását és fenntartását. A dielektrikum anyaga és vastagsága jelentősen befolyásolja a kondenzátor kapacitását, azaz azt a képességét, hogy mennyi töltést képes tárolni adott feszültségen. Minél nagyobb a dielektrikum relatív permittivitása (dielektromos állandója), és minél vékonyabb, annál nagyobb a kondenzátor kapacitása.
A kondenzátor kapacitását (C) Faradban (F) mérjük, amely az általa tárolt töltés (Q, Coulombban) és a rákapcsolt feszültség (U, Voltban) hányadosa: C = Q / U. Egy Farad rendkívül nagy kapacitásnak számít, ezért a gyakorlatban gyakran használunk kisebb egységeket, mint például mikrofarad (µF, 10-6 F), nanofarad (nF, 10-9 F) vagy pikofarad (pF, 10-12 F).
Amikor egy kondenzátorra feszültséget kapcsolunk, az áram folyik az áramkörben, és a kondenzátor lemezei töltést kezdenek felhalmozni. Ez a töltési folyamat addig tart, amíg a kondenzátoron eső feszültség el nem éri a tápfeszültség értékét. Ekkor az áram leáll, és a kondenzátor teljesen feltöltött állapotba kerül, energiát tárolva az elektromos mezőjében. Ezt az energiát (E) a következő képlettel számíthatjuk ki: E = 0.5 * C * U2, ahol C a kapacitás, U pedig a feszültség.
„A kondenzátor nem más, mint egy elektromos akkumulátor miniatűr, pillanatnyi változata, amely gyorsan képes energiát felvenni és leadni, anélkül, hogy kémiai reakciókon menne keresztül.”
A kondenzátor kisütése éppen fordított folyamat. Ha egy feltöltött kondenzátort egy ellenálláson keresztül zárjuk rövidre, a tárolt töltések elkezdenek áramolni az ellenálláson keresztül, amíg a kondenzátor teljesen le nem merül. Ez a töltési és kisütési folyamat nem azonnali, hanem exponenciálisan változó, amelyet az RC időállandó (τ = R * C) határoz meg, ahol R az áramkör ellenállása, C pedig a kondenzátor kapacitása. Ez az időállandó adja meg azt az időt, amely alatt a kondenzátor a maximális feszültségének körülbelül 63,2%-ára töltődik, vagy erről az értékről kisül.
A kondenzátorok fajtái és jellemzőik
A kondenzátorok rendkívül sokfélék, és a különböző alkalmazásokhoz speciális tulajdonságokkal rendelkező típusokat fejlesztettek ki. A főbb kategóriák közé tartoznak a polarizált és nem polarizált kondenzátorok, amelyek mindegyike további altípusokra oszlik az alkalmazott dielektrikum anyaga és a gyártási technológia alapján.
Polarizált kondenzátorok
Ezek a kondenzátorok csak egy meghatározott polaritással csatlakoztathatók az áramkörbe. A pozitív és negatív kivezetés felcserélése súlyos károkat, akár robbanást is okozhat. Nagy kapacitásuk miatt gyakran használják őket tápegységekben és alacsony frekvenciájú szűrőáramkörökben.
Elektrolit kondenzátorok
Az elektrolit kondenzátorok a leggyakoribb polarizált típusok közé tartoznak. Nevüket az elektrolit dielektrikumról kapták, amely egy folyékony vagy zselés anyag. A vezetőréteg általában alumíniumból vagy tantálból készül, amelyen egy vékony oxidréteg képezi a dielektrikumot. Az elektrolit a másik „lemez” szerepét tölti be, amely szorosan érintkezik az oxidréteggel.
Alumínium elektrolit kondenzátorok
Az alumínium elektrolit kondenzátorok a legelterjedtebbek, mivel viszonylag olcsók és nagy kapacitásokat kínálnak kompakt méretben. Jellemzően 0.1 µF-tól több ezer µF-ig terjedő kapacitással kaphatók, és akár több száz voltos feszültséget is elviselnek. Hátrányuk, hogy viszonylag magas az ESR (Equivalent Series Resistance) értékük, ami veszteségeket okoz, és érzékenyek a hőmérsékletre, ami befolyásolja az élettartamukat. Kiszáradhatnak és elveszíthetik kapacitásukat az idő múlásával, különösen magas hőmérsékleten történő működés esetén.
Az alumínium elektrolit kondenzátorok kiválóan alkalmasak tápegységek kimeneti szűrésére, egyenirányító áramkörök simítására, valamint alacsony frekvenciájú jelcsatolásra és leválasztásra. Sok audio áramkörben is megtalálhatók, ahol a nagy kapacitás segíti a mély hangok reprodukcióját.
Tantál elektrolit kondenzátorok
A tantál elektrolit kondenzátorok tantál-pentoxidot használnak dielektrikumként, ami rendkívül vékony és stabil oxidréteget eredményez. Ennek köszönhetően a tantál kondenzátorok kapacitás-térfogat aránya kiváló, azaz kisebb méretben nagyobb kapacitást kínálnak, mint az alumínium típusok. Emellett alacsonyabb az ESR értékük, jobb a hőmérsékleti stabilitásuk és hosszabb az élettartamuk.
A tantál kondenzátorok hátránya a magasabb ár és a feszültségtüskékre való érzékenység. Túlfeszültség esetén hajlamosak a meghibásodásra, ami rövidzárlatot okozhat. Gyakran használják őket kritikus alkalmazásokban, mint például orvosi berendezésekben, repülőelektronikában és nagyfrekvenciás áramkörökben, ahol a megbízhatóság és a kis méret kulcsfontosságú.
Szuperkondenzátorok (ultrakondenzátorok)
A szuperkondenzátorok, vagy más néven ultrakondenzátorok, egy különleges kategóriát képviselnek, amelyek a hagyományos kondenzátorok és az akkumulátorok közötti űrt hidalják át. Kapacitásuk rendkívül magas, általában Farad nagyságrendű (több ezer Farad is lehet), ami lehetővé teszi számukra, hogy jelentős mennyiségű energiát tároljanak. Működésük alapja az elektromos kettős réteg jelensége, ahol az elektrolit ionjai a vezetőképes elektródák felületén gyűlnek össze, rendkívül nagy felületet hozva létre a töltéstároláshoz.
A szuperkondenzátorok előnye a rendkívül gyors töltési és kisütési sebesség, a hosszú élettartam (több százezer ciklus), valamint a nagy teljesítménysűrűség. Hátrányuk a viszonylag alacsony energiasűrűség az akkumulátorokhoz képest, és az, hogy általában alacsonyabb feszültségen működnek (néhány volt cellánként). Felhasználási területeik közé tartoznak a hibrid járművek, az energiavisszanyerő rendszerek, az UPS-ek (szünetmentes tápegységek), valamint a gyors energiaimpulzust igénylő alkalmazások.
Nem polarizált kondenzátorok
A nem polarizált kondenzátorok, ahogy a nevük is sugallja, polaritásfüggetlenek, azaz bármilyen irányban beköthetők az áramkörbe. Általában kisebb kapacitásúak, mint az elektrolit kondenzátorok, de kiváló frekvenciajellemzőkkel, alacsony veszteségekkel és nagy stabilitással rendelkeznek. Ideálisak váltakozó áramú (AC) alkalmazásokhoz, jelcsatoláshoz, szűréshez és oszcillátorokhoz.
Kerámia kondenzátorok
A kerámia kondenzátorok az egyik leggyakoribb és legolcsóbb nem polarizált típus. Dielektrikumként kerámia anyagot használnak. Két fő típusa van: az MLCC (Multilayer Ceramic Capacitor) és a tárcsa kerámia kondenzátor.
Az MLCC-k több kerámia rétegből állnak, amelyek között vezetőképes fémrétegek futnak. Ez a felépítés lehetővé teszi, hogy kis méretben is viszonylag nagy kapacitást érjenek el (általában pF-tól néhány µF-ig). Kiváló frekvenciajellemzőkkel, alacsony induktivitással és jó hőmérsékleti stabilitással rendelkeznek. Széles körben használják őket zajszűrésre, jelcsatolásra és rezonátor áramkörökben, különösen SMD (felületszerelt) változatban.
A tárcsa kerámia kondenzátorok egyszerűbb felépítésűek, két fémlemez között egy kerámia tárcsát használnak dielektrikumként. Általában kisebb kapacitásúak, mint az MLCC-k, és kevésbé stabilak a hőmérséklet-ingadozásokkal szemben. Főleg alacsony frekvenciájú szűrésre és általános célú alkalmazásokra használják őket, ahol az ár és az egyszerűség a fontos.
Fólia (film) kondenzátorok
A fólia kondenzátorok dielektrikumként vékony műanyag fóliát használnak, például poliésztert (Mylar), polipropilént, polisztirolt vagy polikarbonátot. Ezeket a fóliákat fémrétegekkel együtt tekercselik fel, vagy egymásra rétegezik. A fólia kondenzátorok kiváló stabilitással, alacsony dielektromos veszteségekkel és jó frekvenciajellemzőkkel rendelkeznek.
A polipropilén kondenzátorok (MKP) különösen népszerűek audio alkalmazásokban, ahol a kiváló hangminőség és az alacsony torzítás kulcsfontosságú. Magas feszültségen is stabilan működnek, és gyakran használják őket váltakozó áramú motorok indításához vagy fázisjavító áramkörökben. A poliészter kondenzátorok (MKT) általános célú alkalmazásokra alkalmasak, jó kompromisszumot kínálva az ár és a teljesítmény között.
Mika (csillám) kondenzátorok
A mika kondenzátorok dielektrikumként természetes csillámlemezeket használnak. Rendkívül stabilak, nagy pontosságúak, alacsony veszteségűek és kiváló magas frekvenciás jellemzőkkel rendelkeznek. Kapacitásuk általában pF nagyságrendű, és viszonylag drágák. Főleg precíziós rádiófrekvenciás (RF) áramkörökben, oszcillátorokban és szűrőkben használják őket, ahol a stabilitás és a pontosság elsődleges.
Légkondenzátorok és vákuumkondenzátorok
Ezek a kondenzátorok levegőt vagy vákuumot használnak dielektrikumként. Jellemzőjük, hogy a kapacitásuk mechanikusan változtatható, általában forgatható lemezek segítségével. A légkondenzátorokat hagyományosan rádiókban használták a frekvencia hangolására. A vákuumkondenzátorok magas feszültségű RF alkalmazásokban találhatók, ahol a nagy áramterhelés és a minimális veszteség kritikus. Ma már egyre inkább felváltják őket a varikap diódák, amelyek elektronikusan hangolhatók.
Trimmer kondenzátorok
A trimmer kondenzátorok kis méretű, változtatható kapacitású kondenzátorok, amelyek finomhangolásra szolgálnak. Általában egy kis csavarhúzóval állíthatók, és kapacitásuk csak egy szűk tartományban változtatható. Főleg RF áramkörökben, oszcillátorokban és időzítő áramkörökben használják őket, ahol pontos frekvencia- vagy időbeállításra van szükség.
SMD kondenzátorok
Az SMD (Surface Mount Device) kondenzátorok felületszerelt technológiával készülnek, ami azt jelenti, hogy közvetlenül a nyomtatott áramköri lap felületére forrasztják őket, nem pedig lyukakon keresztül. Ez a technológia lehetővé teszi a miniatürizálást és az automatizált gyártást. Az SMD kondenzátorok szinte minden típusban elérhetők, beleértve a kerámia, elektrolit és tantál kondenzátorokat is. A modern elektronikában szinte kizárólagosan SMD alkatrészeket használnak a helytakarékosság és a jobb teljesítmény miatt.
„A kondenzátorok sokfélesége nem véletlen; minden típus egy specifikus feladatra optimalizált, legyen szó nagy energia tárolásáról vagy precíz frekvenciahangolásról.”
A kondenzátorok paraméterei és jelölései
A megfelelő kondenzátor kiválasztásához elengedhetetlen a legfontosabb paraméterek és jelölések ismerete. Ezek az értékek határozzák meg az alkatrész teljesítményét és alkalmazhatóságát egy adott áramkörben.
Kapacitás (C)
A kapacitás a kondenzátor legfontosabb paramétere, amely azt mutatja meg, mennyi töltést képes tárolni adott feszültségen. Mértékegysége a Farad (F), de a gyakorlatban leggyakrabban mikrofarad (µF), nanofarad (nF) vagy pikofarad (pF) értékeket használunk. A kondenzátoron általában közvetlenül feltüntetik az értékét, vagy egy kódrendszerrel jelölik.
Névleges feszültség (V_max)
A névleges feszültség az a maximális egyenfeszültség (DC) vagy effektív váltakozó feszültség (AC), amelyet a kondenzátor tartósan elviselhet anélkül, hogy károsodna. Fontos, hogy az áramkörben fellépő legnagyobb feszültség soha ne haladja meg a kondenzátor névleges feszültségét, mert ez a dielektrikum átütéséhez és az alkatrész tönkremeneteléhez vezethet. Mindig ajánlott egy biztonsági ráhagyással választani a névleges feszültséget, például 20-50%-kal magasabbat, mint a maximális üzemi feszültség.
Tolerancia
A tolerancia a kondenzátor névleges kapacitásértékétől való megengedett eltérést jelöli százalékban. Például egy 100 nF-os kondenzátor, +/-10% toleranciával, 90 nF és 110 nF közötti értékű lehet. A tolerancia fontos lehet olyan precíziós áramkörökben, mint az oszcillátorok vagy a szűrők, ahol a pontos kapacitás kulcsfontosságú. Általános célú alkalmazásokban gyakran elegendő a nagyobb tűrésű (pl. +/-20%) kondenzátor.
ESR (Equivalent Series Resistance)
Az ESR (Equivalent Series Resistance) a kondenzátor belső, soros ellenállását jelenti. Ez az ellenállás felelős a kondenzátoron belüli hőveszteségért, különösen magas frekvenciákon és nagy áramok esetén. Az alacsony ESR érték jobb hatásfokot és kisebb melegedést jelent. Kritikus paraméter a kapcsolóüzemű tápegységekben és az audio áramkörökben, ahol a jó teljesítményhez alacsony ESR szükséges.
ESL (Equivalent Series Inductance)
Az ESL (Equivalent Series Inductance) a kondenzátor belső, soros induktivitását jelenti. Ez a parazita induktivitás a kondenzátor kivezetései és belső felépítése miatt jön létre. Magas frekvenciákon az ESL rezonancia jelenséget okozhat, ami rontja a kondenzátor teljesítményét. Az alacsony ESL érték elengedhetetlen a nagyfrekvenciás alkalmazásokban, mint például az RF áramkörökben vagy a nagy sebességű digitális rendszerekben.
Szivárgási áram
A szivárgási áram az a kis áram, amely egy feltöltött kondenzátoron áthalad a dielektrikumon keresztül, amikor nincs külső terhelés. Ideális esetben ez az áram nulla lenne, de a valóságban a dielektrikum nem tökéletes szigetelő. A szivárgási áram különösen fontos paraméter az elektrolit kondenzátoroknál, ahol magasabb lehet. Az alacsony szivárgási áram hosszabb ideig tartja a töltést a kondenzátorban, ami fontos lehet például időzítő áramkörökben vagy memória backup alkalmazásokban.
Hőmérsékleti együttható
A hőmérsékleti együttható azt mutatja meg, hogyan változik a kondenzátor kapacitása a hőmérséklet változásával. Ezt általában ppm/°C-ban (rész per millió per Celsius fok) adják meg. Egyes kondenzátor típusok (pl. NPO kerámia) rendkívül stabilak a hőmérséklet-ingadozásokkal szemben, míg mások (pl. Y5V kerámia) jelentős kapacitásváltozást mutathatnak. Ez a paraméter kritikus a hőmérsékletre érzékeny precíziós áramkörökben.
Élettartam
Az élettartam a kondenzátor várható működési idejét jelöli, általában órában kifejezve, egy adott hőmérsékleten és feszültségen. Különösen fontos az elektrolit kondenzátorok esetében, amelyek hajlamosak a kiszáradásra és a kapacitásvesztésre az idő múlásával, főleg magas hőmérsékleten. A megfelelő élettartamú kondenzátor kiválasztása kulcsfontosságú a hosszú távú megbízhatóság szempontjából.
Jelölések (színkód, számkód)
A kondenzátorok jelölései változatosak lehetnek. A nagyobb méretű kondenzátorokon általában közvetlenül ráírják a kapacitást, a feszültséget és a toleranciát. Kisebb méretű alkatrészeken gyakran számkódot használnak, ahol az első két számjegy a kapacitás értékét adja meg pikofaradban, a harmadik számjegy pedig a szorzót (10 hatványa). Például „104” egy 10 x 104 pF = 100 000 pF = 100 nF kondenzátort jelöl. Betűkkel jelölhetik a toleranciát (pl. J=5%, K=10%, M=20%) és a feszültséget.
Egyes régebbi vagy speciális kondenzátorokon színkódot is alkalmaznak, hasonlóan az ellenállásokhoz, de ez ma már ritkább. Fontos a polarizált kondenzátorok polaritásának jelölése is, amelyet általában egy sáv, mínusz jel vagy egy nyíl mutat a negatív kivezetés felé.
„A kondenzátor adatlapja nem pusztán információ, hanem egy térkép az optimális teljesítményhez és a hosszú élettartamhoz.”

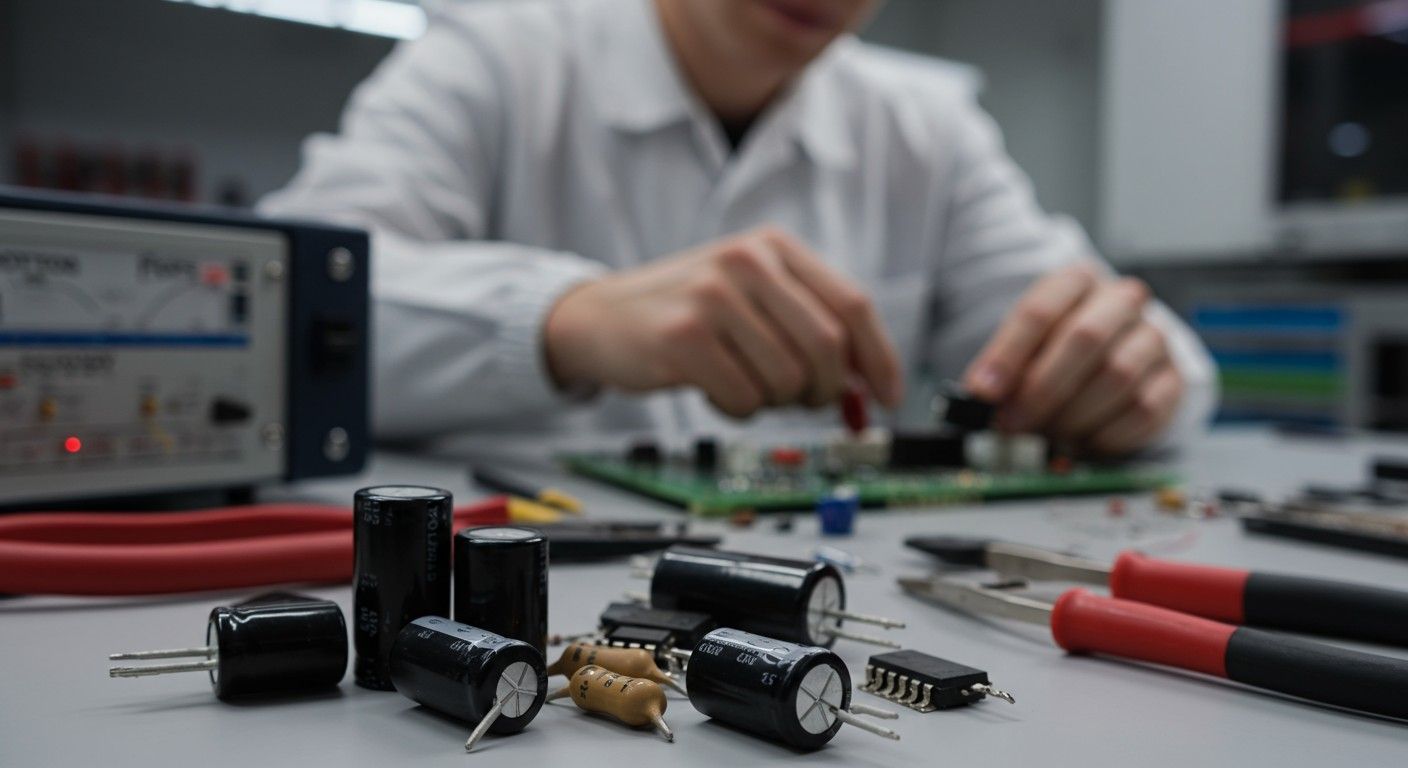

A kondenzátorok szerepe az elektronikai áramkörökben
A kondenzátorok sokoldalúságuknak köszönhetően számtalan feladatot látnak el az elektronikai áramkörökben. Képességük, hogy töltést tároljanak és gyorsan leadjanak, lehetővé teszi számukra, hogy alapvető építőkövei legyenek a modern technológiai eszközöknek.
Szűrés és simítás (tápellátásban)
Az egyik leggyakoribb alkalmazási terület a tápellátás szűrése és simítása. Az egyenirányítók által előállított pulzáló egyenfeszültség (amely még tartalmaz váltakozó áramú komponenseket, azaz „hullámosságot”) nem ideális az érzékeny elektronikai alkatrészek számára. Egy nagy kapacitású elektrolit kondenzátor, amelyet az egyenirányító kimenetére kapcsolunk, képes kisimítani ezeket a feszültségingadozásokat. A kondenzátor feltöltődik, amikor a feszültség csúcsra ér, majd kisül, amikor a feszültség csökken, így fenntartva egy stabilabb kimeneti feszültséget.
A digitális áramkörökben, különösen a mikrovezérlők és processzorok esetében, a kondenzátorok dekupláló (leválasztó) vagy bypass kondenzátorokként működnek. Ezeket a kondenzátorokat közvetlenül a tápfeszültség és a föld közé kötik az IC-k (integrált áramkörök) bemeneti lábainál. Feladatuk a gyors áramfelvétel okozta feszültségesések kompenzálása és a tápvonalon megjelenő nagyfrekvenciás zajok elnyelése, ezáltal stabilabb tápellátást biztosítva az érzékeny digitális áramköröknek.
Fázisjavítás (AC áramkörökben)
Ipari váltakozó áramú (AC) rendszerekben, különösen motorok és transzformátorok esetében, gyakran előfordul, hogy az áram és a feszültség fázisban eltolódik egymáshoz képest. Ez a jelenség a meddő teljesítmény megjelenéséhez vezet, ami rontja a hálózat hatásfokát és növeli az energiaszámlát. A fázisjavítás célja ennek a fáziseltolódásnak a kompenzálása kondenzátorok beiktatásával. A kondenzátorok a feszültséghez képest előresiető áramot vesznek fel, ellensúlyozva ezzel az induktív terhelések (motorok) által okozott fáziskésést. Ezáltal javul a teljesítménytényező (cos φ), csökkennek a hálózati veszteségek és az áramszolgáltatói díjak.
Jelcsatolás és leválasztás
A kondenzátorok kiválóan alkalmasak jelcsatolásra (coupling) és jelleválasztásra (decoupling) is. Egy kondenzátor, amelyet sorosan kapcsolunk egy jelúttal, lehetővé teszi a váltakozó áramú (AC) jelek áthaladását, miközben blokkolja az egyenfeszültséget (DC). Ez a tulajdonság hasznos például audió áramkörökben, ahol a különböző fokozatok közötti egyenfeszültség elválasztására van szükség, miközben a hangjelek szabadon áramolhatnak. Ezzel elkerülhető a DC komponensek torzító hatása és az egymáshoz kapcsolódó fokozatok DC előfeszítési pontjainak befolyásolása.
Fordítva, a kondenzátorok DC leválasztásra is használhatók, ahol a DC komponenst engedik át, de blokkolják az AC komponenst. Ez azonban ritkább alkalmazás, és általában más áramköri elemekkel (pl. induktivitásokkal) együtt valósul meg.
Időzítés és oszcilláció
Az RC időállandó (R*C) jelensége alapvető fontosságú az időzítő áramkörök és oszcillátorok tervezésében. Egy ellenállás és egy kondenzátor kombinációjával meghatározható, hogy mennyi idő alatt töltődik fel vagy sül ki a kondenzátor. Ez az elv teszi lehetővé például a NE555 időzítő IC működését, amely számos alkalmazásban megtalálható, az egyszerű villogóktól kezdve a komplexebb impulzusgenerátorokig.
Az oszcillátorok olyan áramkörök, amelyek periodikus jeleket (pl. szinuszos, négyszögletes) állítanak elő. Kondenzátorok és induktivitások (LC áramkörök) vagy kondenzátorok és ellenállások (RC oszcillátorok) segítségével hozhatók létre rezonancia áramkörök, amelyek meghatározott frekvencián rezegnek. Ezek az áramkörök alapvetőek a rádiókommunikációban, az órajel-generátorokban és a jelgenerátorokban.
Energia tárolása és kisütése (villanófények, impulzusgenerátorok)
A kondenzátorok képesek gyorsan felvenni és leadni nagy mennyiségű energiát, ami kiválóan alkalmassá teszi őket impulzusgenerátorok és villanófények (például fényképezőgépek vakui) számára. Egy nagy kapacitású kondenzátor lassan feltöltődik egy tápegységről, majd egy pillanat alatt kisüti a tárolt energiát, létrehozva egy rövid, intenzív fényimpulzust vagy egy nagy áramú impulzust. Ez az elv alkalmazható például hegesztőgépekben, lézeres tápegységekben vagy elektromos kerítésekben is.
Frekvenciahangolás (rádióáramkörök)
A rádióvevők és adók alapvető elemei a hangoló áramkörök, amelyek LC (induktivitás-kondenzátor) rezonancia körökön alapulnak. A kondenzátor vagy az induktivitás értékének változtatásával a rezonanciafrekvencia eltolható, lehetővé téve a kívánt rádiófrekvencia kiválasztását. Hagyományosan változtatható kapacitású légkondenzátorokat használtak erre a célra, ma már gyakrabban alkalmaznak varikap diódákat, amelyek feszültséggel hangolhatók.
Zajszűrés
A kondenzátorok hatékonyan használhatók zajszűrésre is. Kisebb kapacitású (általában kerámia) kondenzátorokat gyakran kötnek a tápvonal és a föld közé, hogy kiszűrjék a nagyfrekvenciás zajokat és zavarokat. Ezek a kondenzátorok alacsony impedanciát mutatnak a nagyfrekvenciás jelek felé, így elvezetik a zajt a föld felé, megakadályozva, hogy az bejusson az érzékeny áramkörökbe. Ezt a technikát gyakran alkalmazzák digitális és analóg áramkörökben egyaránt, a stabilitás és a jeltisztaság javítása érdekében.
Kondenzátorok soros és párhuzamos kapcsolása
Az áramkör tervezése során gyakran előfordul, hogy a rendelkezésre álló kondenzátorok kapacitása vagy feszültségtűrése nem felel meg a szükséges értékeknek. Ilyenkor a kondenzátorokat sorosan vagy párhuzamosan kapcsolva érhetjük el a kívánt eredő paramétereket.
Párhuzamos kapcsolás
Amikor a kondenzátorokat párhuzamosan kapcsoljuk, azaz a pozitív kivezetéseket egymással, a negatív kivezetéseket pedig egymással kötjük össze, az eredő kapacitás megnő. Ebben az esetben a kondenzátorok lemezei egy nagyobb felületet alkotnak, ami több töltés tárolását teszi lehetővé. Az eredő kapacitás (Ceredő) az egyes kondenzátorok kapacitásának összege:
Ceredő = C1 + C2 + C3 + … + Cn
A párhuzamosan kapcsolt kondenzátorokon azonos feszültség esik, ami megegyezik a tápfeszültséggel. Ezért a párhuzamos kapcsolásnál a legkisebb névleges feszültségű kondenzátor határozza meg a maximálisan alkalmazható feszültséget az egész elrendezés számára. Ezt figyelembe kell venni a tervezés során, hogy elkerüljük a túlfeszültséget és a meghibásodást.
A párhuzamos kapcsolás fő alkalmazási területei közé tartozik a nagy kapacitások elérése, például tápegységek szűrésére, vagy az ESR érték csökkentése. Több kondenzátor párhuzamos kapcsolásával az eredő ESR is csökken, ami javítja az áramkör teljesítményét nagy áramú vagy nagyfrekvenciás alkalmazásokban.
Soros kapcsolás
Amikor a kondenzátorokat sorosan kapcsoljuk, azaz az egyik kondenzátor pozitív kivezetését a másik negatív kivezetésével kötjük össze, az eredő kapacitás csökken. Ez a helyzet hasonló ahhoz, mintha a dielektrikum vastagságát növelnénk. Az eredő kapacitás reciproka az egyes kondenzátorok kapacitásának reciprokainak összege:
1 / Ceredő = 1 / C1 + 1 / C2 + 1 / C3 + … + 1 / Cn
Két kondenzátor esetén a képlet egyszerűsödik:
Ceredő = (C1 * C2) / (C1 + C2)
A sorosan kapcsolt kondenzátorok esetében a rajtuk eső feszültségek összege megegyezik a teljes tápfeszültséggel. Ez azt jelenti, hogy a soros kapcsolás növeli az eredő feszültségtűrést. Ha azonos kapacitású kondenzátorokat kapcsolunk sorba, a feszültség egyenlően oszlik meg közöttük. Ha azonban a kapacitások eltérőek, a feszültség fordítottan arányosan oszlik meg: a kisebb kapacitású kondenzátorra nagyobb feszültség esik. Ezért soros kapcsolásnál gyakran alkalmaznak feszültségosztó ellenállásokat, hogy biztosítsák a feszültség egyenletes eloszlását, különösen elektrolit kondenzátorok esetén, ahol a szivárgási áramok különbségei feszültség-kiegyenlítetlenséget okozhatnak.
A soros kapcsolás fő felhasználási területei közé tartozik a nagyfeszültségű alkalmazások, ahol egyetlen kondenzátor sem képes elviselni a teljes feszültséget, valamint a kis kapacitások precíz beállítása, ha csak nagyobb értékek állnak rendelkezésre.
Gyakori problémák és hibák a kondenzátorokkal
Mint minden elektronikai alkatrész, a kondenzátorok is meghibásodhatnak, ami az áramkör működésképtelenségéhez vagy instabilitásához vezethet. Fontos felismerni a gyakori hibajelenségeket és azok okait.
Elöregedés, kiszáradás (elektrolit kondenzátorok)
Az elektrolit kondenzátorok a leggyakrabban meghibásodó alkatrészek közé tartoznak, különösen a tápegységekben. A folyékony elektrolit az idő múlásával, különösen magas hőmérsékleten, hajlamos kiszáradni. Ez a jelenség csökkenti a kondenzátor kapacitását és növeli az ESR értékét. Külső jelei lehetnek a kondenzátor tetejének kidudorodása, repedések vagy szivárgó elektrolit. A kiszáradt kondenzátor instabil tápfeszültséget, zajos működést, vagy akár az áramkör teljes leállását okozhatja. Az élettartam szorosan összefügg a hőmérséklettel: minden 10°C-os hőmérséklet-emelkedés körülbelül felére csökkenti az elektrolit kondenzátor élettartamát.
Rövidzárlat, szakadás
A kondenzátorok meghibásodhatnak rövidzárlattal vagy szakadásal is. A rövidzárlat akkor következik be, ha a dielektrikum átüt, és a két lemez között közvetlen vezető kapcsolat jön létre. Ez általában túlfeszültség, mechanikai sérülés vagy gyártási hiba következménye. Rövidzárlat esetén a kondenzátor áramot vezet, és túlterhelheti a tápegységet, ami más alkatrészek károsodásához is vezethet. Szakadás akkor fordul elő, ha a kondenzátor belsőleg megszakad, például egy kivezetés eltörik, vagy a belső fóliák elválnak. Ekkor a kondenzátor nem töltődik és nem sül ki, gyakorlatilag nyitott áramkört képez.
Túlfeszültség
A kondenzátor névleges feszültségének túllépése az egyik leggyakoribb hibaok. Ha a rákapcsolt feszültség meghaladja a dielektrikum átütési szilárdságát, az átüt, és a kondenzátor rövidzárlatossá válik, gyakran füst, szag vagy akár robbanás kíséretében. Ez különösen veszélyes a polarizált kondenzátorok esetében, ahol a polaritás felcserélése is hasonló következményekkel járhat.
Polaritás felcserélése (polarizált kondenzátoroknál)
A polarizált kondenzátorok, mint az elektrolit és a tantál kondenzátorok, csak egy meghatározott polaritással csatlakoztathatók. A pozitív és negatív kivezetés felcserélése elektrokémiai reakciókat indít el a dielektrikumban, ami a kondenzátor gyors felmelegedéséhez, a belső nyomás növekedéséhez és végül a kondenzátor meghibásodásához, gyakran robbanásához vezet. Mindig ellenőrizni kell a kondenzátor polaritását a beforrasztás előtt!
Hibás ESR érték
Ahogy korábban említettük, az ESR (Equivalent Series Resistance) a kondenzátor belső ellenállása. Az elektrolit kondenzátorok elöregedésével az ESR érték jelentősen megnőhet, még akkor is, ha a kapacitás még elfogadható tartományban van. A magas ESR érték megnövekedett hőveszteséget, csökkent hatásfokot és instabil működést okozhat, különösen kapcsolóüzemű tápegységekben vagy nagyfrekvenciás áramkörökben. Az ESR mérőműszerrel történő ellenőrzés hasznos diagnosztikai eszköz lehet a gyanús kondenzátorok azonosítására.
A megfelelő kondenzátor kiválasztása
A megfelelő kondenzátor kiválasztása kritikus lépés az áramkör tervezése során, amely befolyásolja a rendszer stabilitását, megbízhatóságát és élettartamát. Számos tényezőt kell figyelembe venni.
Alkalmazási terület
Az első és legfontosabb szempont az alkalmazási terület. Egy tápegység szűrő kondenzátora más követelményeknek kell, hogy megfeleljen, mint egy rádiófrekvenciás oszcillátorban használt kondenzátor.
* Tápellátás szűrése: Nagy kapacitású elektrolit kondenzátorok (alumínium, tantál) alacsony ESR-rel.
* Jelcsatolás/leválasztás: Fólia vagy kerámia kondenzátorok, a frekvencia és a kapacitás igénytől függően.
* Frekvenciahangolás/oszcillátorok: Stabil, alacsony toleranciájú kerámia (NPO) vagy mika kondenzátorok.
* Nagyfrekvenciás zajszűrés: Kerámia kondenzátorok (MLCC) alacsony ESL-lel.
* Időzítő áramkörök: Stabil fólia vagy alacsony szivárgási áramú elektrolit kondenzátorok.
Feszültség- és áramigény
A kondenzátor névleges feszültsége mindig legyen magasabb, mint az áramkörben fellépő maximális üzemi feszültség, ideális esetben 20-50%-os biztonsági ráhagyással. AC áramkörökben az RMS feszültség mellett a csúcsfeszültséget is figyelembe kell venni. A ripple áram (hullámáram), különösen tápegységekben, befolyásolja a kondenzátor melegedését. Ha az áramkörben nagy hullámáramok várhatók, olyan kondenzátort kell választani, amely képes ezt elviselni anélkül, hogy túlságosan felmelegedne és idő előtt tönkremenne. Az alacsony ESR érték itt kulcsfontosságú.
Hőmérsékleti tartomány
Az áramkör várható üzemi hőmérsékleti tartománya szintén fontos szempont. Az elektrolit kondenzátorok élettartama nagymértékben függ a hőmérséklettől. Magas hőmérsékletű környezetben (pl. motorháztető alatt, ipari vezérlőkben) speciális, magas hőmérsékletre tervezett kondenzátorokat kell alkalmazni. Más kondenzátorok (pl. kerámia) kapacitása is változhat a hőmérséklettel, ami kritikus lehet precíziós áramkörökben. Ebben az esetben NPO (nulla hőmérsékleti együttható) típusú kerámia kondenzátorok vagy fólia kondenzátorok javasoltak.
Méret és tokozás
A fizikai méret és a tokozás (pl. átmenő furatos, SMD) a nyomtatott áramköri lap helyigényétől és a gyártási technológiától függ. A modern elektronikai eszközökben a miniatürizálás miatt az SMD (Surface Mount Device) kondenzátorok dominálnak. Fontos figyelembe venni a magasságot és az alapterületet, hogy az alkatrész beférjen a rendelkezésre álló térbe.
Költség
A költség mindig fontos tényező, különösen nagy volumenű gyártás esetén. Míg a kerámia kondenzátorok általában olcsók, a tantál, mika vagy szuperkondenzátorok lényegesen drágábbak lehetnek. Fontos megtalálni az optimális egyensúlyt a teljesítmény, a megbízhatóság és az ár között. Néha érdemes beruházni egy drágább, de megbízhatóbb kondenzátorba, hogy elkerüljük a későbbi garanciális problémákat és a javítási költségeket.
A kondenzátorok kiválasztásakor érdemes konzultálni a gyártói adatlapokkal, amelyek részletes információkat tartalmaznak az összes releváns paraméterről, görbékről és ajánlott alkalmazásokról. A megfelelő kondenzátor kiválasztása hozzájárul az áramkör stabil és hosszú távú működéséhez.
Innovációk és jövőbeli trendek a kondenzátorok világában
A kondenzátorok története évezredekre nyúlik vissza, mégis folyamatosan fejlődnek, ahogy az elektronikai ipar újabb és újabb kihívások elé állítja őket. A jövőbeli trendek elsősorban az energiatárolás, a miniatürizálás és az új anyagok felfedezése körül forognak.
Szuperkondenzátorok fejlődése
A szuperkondenzátorok (vagy ultrakondenzátorok) az egyik legdinamikusabban fejlődő terület. Bár jelenleg energiasűrűségük elmarad az akkumulátorokétól, a kutatások célja az energiasűrűség növelése, miközben megőrzik gyors töltési/kisütési képességüket és hosszú élettartamukat. Új elektródaanyagok (pl. grafén, szén nanocsövek) és elektrolitok fejlesztése folyik, amelyek még nagyobb kapacitást és jobb teljesítményt ígérnek. Ezek az eszközök kulcsszerepet játszhatnak az elektromos járművek, a megújuló energiaforrások (szél, nap) energiatárolásában és a hálózati stabilitás javításában.
Energiatárolás
A kondenzátorok, különösen a szuperkondenzátorok, egyre fontosabbá válnak az energiatárolás területén. Kiegészíthetik vagy akár helyettesíthetik is az akkumulátorokat bizonyos alkalmazásokban, ahol a gyors energiafelvétel és -leadás a prioritás. Gondoljunk csak a regeneratív fékezésre az elektromos autókban, ahol a fékezés során felszabaduló energia gyorsan tárolható és újra felhasználható. A hálózati energiatárolásban is egyre nagyobb szerepük lehet a rövid idejű, nagy teljesítményű energiatárolási feladatokban, például a feszültségingadozások kiegyenlítésére vagy a csúcsterhelések kezelésére.
Új anyagok
A kutatók folyamatosan keresik az új dielektrikumokat és elektródaanyagokat, amelyek javíthatják a kondenzátorok teljesítményét. A kerámia dielektrikumok területén például a magas permittivitású anyagok fejlesztése zajlik, amelyek lehetővé teszik a még kisebb méretű, de nagyobb kapacitású kondenzátorok előállítását. A szuperkondenzátoroknál a porózus szénanyagok, grafén és nanostrukturált anyagok ígérnek áttörést a felületi terület és az iontranszport javításában. Ezek az innovációk hozzájárulnak a kondenzátorok kapacitásának, feszültségtűrésének és élettartamának növeléséhez.
Miniaturizálás
Az elektronika egyre kisebb és kompaktabb eszközöket igényel, ezért a miniatürizálás továbbra is kulcsfontosságú trend. Az SMD technológia fejlődésével a kondenzátorok mérete drámaian csökkent, miközben kapacitásuk növekedett. A jövőben várhatóan még kisebb, még nagyobb kapacitású és jobb teljesítményű kondenzátorok jelennek meg, amelyek lehetővé teszik a még sűrűbb áramköri elrendezéseket és az új generációs hordozható eszközök fejlesztését. A beágyazott kondenzátorok, amelyek közvetlenül az áramköri lap rétegeibe integrálódnak, szintén ígéretes irányt jelentenek a helytakarékosság szempontjából.
A kondenzátorok tehát messze nem statikus alkatrészek; folyamatos innováción mennek keresztül, alkalmazkodva a modern elektronika és energiagazdálkodás egyre növekvő igényeihez. Jövőjük izgalmas lehetőségeket rejt magában, a hordozható eszközöktől kezdve az okos hálózatokig és az elektromos közlekedésig.
