A modern ipari gyártásban számos technológia létezik az anyagok formázására, de kevés olyan sokoldalú és stratégiailag fontos, mint a képlékeny hidegalakítás. Ez az eljárás alapjaiban határozza meg, hogyan készülnek mindennapi tárgyaink, az autóalkatrészektől kezdve a háztartási eszközökig, a precíziós gépészeti komponensektől az építőipari elemekig. Lényege abban rejlik, hogy a fémek alakját szobahőmérsékleten, vagy az újrakristályosodási hőmérsékletük alatt, külső erők hatására, maradó deformációval változtatjuk meg.
A hidegalakítás egy olyan anyagmegmunkálási technológia, amely során a fémek mechanikai tulajdonságait – mint például a szilárdság és a keménység – célzottan növeljük, miközben a kívánt geometriai formát is létrehozzuk. Ez a folyamat nem csupán az anyag külső megjelenését módosítja, hanem annak belső, mikroszerkezeti felépítését is alapvetően befolyásolja, ami végső soron a késztermék teljesítményében és élettartamában is megmutatkozik.
Ahhoz, hogy megértsük a képlékeny hidegalakítás mélyebb rétegeit és előnyeit, érdemes először a mögötte rejlő fizikai és kohászati alapokat megvizsgálni. A fémek képlékeny viselkedése a kristályrácsukban lévő atomok elmozdulásával magyarázható, amely diszlokációk mozgásával jár. Hideg állapotban ez a mozgás korlátozottabb, ami nagyobb alakítóerőket igényel, de cserébe egy sor kedvező tulajdonsággal ruházza fel az anyagot.
A képlékeny hidegalakítás alapelvei és a fémek viselkedése
A képlékeny hidegalakítás lényege, hogy az anyagot a folyáshatára fölé terheljük anélkül, hogy az megolvadna vagy jelentősen felmelegedne. A „hideg” jelző itt azt jelenti, hogy az alakítás az anyag újrakristályosodási hőmérséklete alatt történik, ami általában szobahőmérsékletet jelent, de egyes, alacsony olvadáspontú fémek esetén lehet magasabb is. Az alakítás során fellépő mechanikai feszültségek hatására az anyagban lévő diszlokációk – a kristályrács hibái – elmozdulnak és felhalmozódnak.
Ez a diszlokáció-felhalmozódás, vagy más néven hidegalakítási keményedés (más néven alakítási keményedés vagy ridegedés), a fém belső szerkezetének megváltozásához vezet. A kristályszemek deformálódnak, elnyúlnak az alakítás irányába, és a diszlokációk sűrűsége drasztikusan megnő. Ez a mikroszerkezeti változás az anyag folyáshatárának és szakítószilárdságának növekedését eredményezi, miközben a duktilitása (alakíthatósága) csökken.
A jelenség tehát egyfajta belső megerősödést takar. A deformáció gátolja a további diszlokációk mozgását, így nagyobb erők szükségesek az anyag további alakításához. Ennek köszönhetően az alakított alkatrészek mechanikai tulajdonságai jelentősen javulnak, ami számos alkalmazásban kulcsfontosságú. A hidegalakítás során fellépő súrlódás és a deformáció belső hővé alakulása minimális hőmérséklet-emelkedést okozhat, de ez nem éri el az újrakristályosodási hőmérsékletet.
Hideg- és melegalakítás: a különbségek
A fémek képlékeny alakítását alapvetően két nagy kategóriába sorolhatjuk: a hideg- és a melegalakításba. Bár mindkettő célja az anyag alakjának megváltoztatása, a folyamatok, az anyag viselkedése és a végeredmény jelentősen eltérő. A hőmérséklet az, ami a legmarkánsabb különbséget jelenti, és ez alapjaiban befolyásolja az anyag mikroszerkezetét és mechanikai tulajdonságait.
A melegalakítás során az anyagot az újrakristályosodási hőmérséklete fölé hevítik, ami acélok esetében akár 900-1200 °C-ot is jelenthet. Ezen a hőmérsékleten az anyag sokkal képlékenyebbé válik, ellenállása a deformációval szemben csökken, így kisebb erőkkel is nagy alakváltozások érhetők el. A magas hőmérséklet lehetővé teszi a diszlokációk folyamatos rekrisztallizációját és a kristályszemek növekedését, ami megakadályozza a keményedést és fenntartja az anyag jó alakíthatóságát.
Ezzel szemben a hidegalakítás során, mint már említettük, az anyag hőmérséklete az újrakristályosodási hőmérséklet alatt marad. Ennek következtében az alakítási keményedés fellép, a diszlokációk felhalmozódnak, és az anyag szilárdsága, keménysége megnő. Ez a jelenség a hidegalakítás egyik legfontosabb előnye, de egyben a legnagyobb kihívása is, mivel nagyobb alakítóerőkre van szükség, és az anyag alakíthatósága korlátozottabbá válik.
A melegalakítás előnye a könnyebb alakíthatóság és a nagyobb alakváltozások lehetősége, hátránya viszont a rosszabb felületi minőség (oxidréteg képződése), a kevésbé pontos méretek (hőzsugorodás miatt) és a potenciálisan durvább szemcseszerkezet. A hidegalakítás ezzel szemben kiváló felületi minőséget, precíz méreteket és finomabb, irányított szemcseszerkezetet eredményez, de nagyobb energiaigényű és az anyag előkészítése is gondosabb lehet.
A képlékeny hidegalakítás leggyakoribb eljárásai
A képlékeny hidegalakítás technológiák széles skáláját öleli fel, amelyek mindegyike specifikus geometriai formák és mechanikai tulajdonságok elérésére alkalmas. Ezek az eljárások a nyomó, húzó, hajlító és nyíró erők kombinációit alkalmazzák, hogy a fémanyagot a kívánt alakba kényszerítsék. Ismerjük meg a legfontosabb hidegalakítási módszereket.
Hideg kovácsolás
A hideg kovácsolás az egyik legősibb, mégis rendkívül modern képlékeny alakítási eljárás. Lényege, hogy a fémanyagot (általában rudakat vagy előformákat) nagy nyomóerővel egy szerszámüregbe préselik. Ez az eljárás rendkívül alkalmas nagy szilárdságú, precíziós alkatrészek gyártására, ahol a szálirány kedvező elrendezése is fontos a mechanikai tulajdonságok szempontjából.
A hideg kovácsolással készült alkatrészek kiváló mechanikai tulajdonságokkal rendelkeznek, mivel az alakítási keményedés jelentősen növeli az anyag szilárdságát és fáradásállóságát. Tipikus alkalmazásai közé tartoznak az autóiparban használt sebességváltó alkatrészek, hajtóművek, csatlakozók és egyéb nagy igénybevételű komponensek. A folyamat előnye a nagy anyagmegtakarítás, mivel a forgácsolási veszteség minimális.
Hideg extrudálás
A hideg extrudálás során a fémanyagot egy nyomóerővel egy szűk nyíláson (matrica) keresztül préselik át, ami az anyag keresztmetszetének csökkenését és hosszának növekedését eredményezi. Ez az eljárás rendkívül hatékony hosszú, egyenletes keresztmetszetű profilok, például csövek, rudak, vagy komplex belső struktúrájú alkatrészek gyártására.
Két fő típusa van: az előremenő és a hátrafelé extrudálás. Az előremenő extrudálásnál az anyag a lyukon keresztül a sajtolóerő irányába mozog, míg a hátrafelé extrudálásnál az anyag visszafelé, a sajtolóerővel ellentétes irányba folyik. A hideg extrudálás jellemzője a kiváló felületi minőség, a szűk tűrések és a megnövelt mechanikai szilárdság. Széles körben alkalmazzák az autóiparban, építőiparban, és gépgyártásban is.
Húzás
A húzás egy olyan hidegalakítási eljárás, amely során a fémanyagot – jellemzően huzalt, rudat vagy csövet – egy szűkítő szerszámon (húzógyűrűn) keresztül húzzák. Az anyag keresztmetszete ennek hatására csökken, hossza pedig növekszik. A folyamat több lépcsőben is elvégezhető, egyre kisebb átmérőjű húzógyűrűkön keresztül, amíg a kívánt méretet és tulajdonságokat el nem érik.
A huzalhúzás az egyik legelterjedtebb formája, melyet a villamosiparban használt kábelek, rugók, csavarok és szegecsek alapanyagának előállítására használnak. A csőhúzás révén varrat nélküli, precíziós csöveket gyártanak, például hidraulikus rendszerekhez vagy orvosi eszközökhöz. A húzás eredménye a sima felület, a pontos méret és a megnövekedett szilárdság a hidegalakítási keményedés miatt.
Hengerlés
A hengerlés a képlékeny alakítás egyik leggyakoribb formája, ahol a fémanyagot forgó hengerek között vezetik át, amelyek nyomóerőt fejtenek ki rá. Ez a nyomóerő csökkenti az anyag vastagságát, miközben növeli a hosszát. A hideghengerlés az anyag szobahőmérsékleten történő hengerelését jelenti, ami jelentősen eltér a meleghengerléstől.
A hideghengerlés fő előnye a kiváló felületi minőség, a pontos mérettartás és a megnövekedett mechanikai szilárdság. Alkalmazási területei közé tartoznak a lemezek, szalagok és fóliák gyártása, amelyeket aztán tovább feldolgoznak. Például karosszériaelemek, háztartási gépek burkolatai, vagy élelmiszeripari csomagolóanyagok készülnek hidegen hengerelt lemezekből.
Hajlítás
A hajlítás egy olyan hidegalakítási eljárás, amely során a lemezanyagot vagy rudat egy bizonyos szögben, állandó keresztmetszettel deformálják. Ez a folyamat jellemzően szerszámok, például prések és hajlítószerszámok segítségével történik, amelyek a kívánt hajlítási szöget és sugarat hozzák létre.
A hajlítás során az anyag külső része húzófeszültségnek, belső része pedig nyomófeszültségnek van kitéve. A semleges szálon nem lép fel feszültség. A hajlítási műveletek eredménye a pontos geometriájú, szilárd szerkezetű alkatrész. Gyakori alkalmazási területei közé tartoznak a fém bútorok, építőipari profilok, elektronikai burkolatok és egyéb lemezalkatrészek gyártása. A rugalmas visszarúgás jelenségével a hajlítás során számolni kell.
Mélyhúzás
A mélyhúzás egy összetett hidegalakítási eljárás, amely során egy sík lemezanyagból (általában kör alakú korongból) üreges, zárt vagy nyitott falú testet hoznak létre. A folyamat során egy bélyeg (stancoló) a lemezt egy matrica nyílásán keresztül préseli be, miközben a lemez széle egy leszorítógyűrű segítségével van rögzítve, hogy megakadályozza a ráncok képződését.
A mélyhúzással készült alkatrészekre jellemző a nagy szilárdság, a sima felület és a pontos méret. Tipikus példák a mélyhúzott termékekre az edények, dobozok, autóipari tartályok, háztartási gépek burkolatai és aeroszolos flakonok. A folyamat nagyfokú anyagmegtakarítást tesz lehetővé, mivel minimalizálja a forgácsolási hulladékot.
Préselés (stancolás, kivágás)
A préselés egy gyűjtőfogalom, amely számos hidegalakítási eljárást takar, mint például a stancolás, kivágás, lyukasztás és domborítás. Ezek során a lemezanyagból formázó vagy vágó szerszámok segítségével alakítanak ki alkatrészeket. A stancolás és kivágás célja a kívánt alakú darabok leválasztása a lemezről, míg a lyukasztás lyukak létrehozására szolgál.
A préselés rendkívül gyors és költséghatékony eljárás nagy sorozatú gyártás esetén. A precíz szerszámoknak köszönhetően pontos és ismételhető alkatrészeket lehet vele előállítani. Alkalmazási területei rendkívül szélesek, az elektronikai alkatrészektől kezdve a háztartási eszközökön át az autóipari elemekig.
A képlékeny hidegalakítás előnyei részletesen
A képlékeny hidegalakítás népszerűsége nem véletlen; számos olyan előnnyel jár, amelyek gazdaságilag és műszakilag is kiemelkedővé teszik a modern gyártástechnológiák között. Ezek az előnyök különösen fontossá válnak, ha precíziós, nagy szilárdságú és költséghatékony alkatrészekre van szükség.
1. Megnövelt mechanikai szilárdság és keménység (alakítási keményedés)
Ez talán a hidegalakítás legjelentősebb előnye. A folyamat során az anyagban lévő diszlokációk felhalmozódnak, akadályozva egymás mozgását. Ez a hidegalakítási keményedés (vagy ridegedés) drasztikusan növeli az anyag folyáshatárát és szakítószilárdságát anélkül, hogy az anyag összetételét megváltoztatnánk. Ez lehetővé teszi, hogy könnyebb, de erősebb alkatrészeket gyártsanak, ami kritikus az olyan iparágakban, mint az autóipar vagy a repülőgépgyártás, ahol a súlycsökkentés kulcsfontosságú.
Az anyag belső szerkezetének finomodása és a kristályszemek deformálódása a fáradásállóság jelentős javulását is eredményezi. Ez azt jelenti, hogy a hidegen alakított alkatrészek jobban ellenállnak az ismétlődő terheléseknek és ciklikus igénybevételeknek, hosszabb élettartamot biztosítva a végterméknek.
A képlékeny hidegalakítás az anyagot belülről erősíti meg, finomabb, ellenállóbb mikroszerkezetet hozva létre, amely növeli az alkatrész élettartamát és teljesítményét.
2. Kiváló felületi minőség és méretpontosság
Mivel a hidegalakítás alacsony hőmérsékleten történik, az anyag felületén nem képződik oxidréteg (revéteg), mint a melegalakítás során. Ez rendkívül sima, tiszta felületet eredményez, amely gyakran további felületkezelés nélkül is felhasználható. Ez nemcsak esztétikai előny, hanem funkcionális is, például csökkenti a súrlódást vagy javítja a korrózióállóságot.
A hideg állapotban történő alakítás a szerszámok precízebb irányítását is lehetővé teszi, ami rendkívül szűk mérettűréseket és nagyfokú méretpontosságot eredményez. Ez minimalizálja vagy teljesen szükségtelenné teszi a későbbi megmunkálási lépéseket, mint például a forgácsolást, csiszolást vagy polírozást, jelentős költség- és időmegtakarítást eredményezve.
3. Anyagmegtakarítás és hatékony anyagfelhasználás
A képlékeny hidegalakítás során az anyagot formába kényszerítik, nem pedig eltávolítják, mint a forgácsolásos megmunkálásnál. Ez a „near-net-shape” vagy „net-shape” gyártási elv rendkívül hatékony anyagfelhasználást tesz lehetővé, minimálisra csökkentve a hulladékot. Egyes eljárások, mint a hideg kovácsolás vagy extrudálás, akár 90-95%-os anyagkihasználtságot is elérhetnek.
Ez az anyagmegtakarítás nemcsak környezetvédelmi szempontból előnyös, hanem jelentős gazdasági előnnyel is jár, különösen drága alapanyagok, mint például rozsdamentes acélok vagy speciális ötvözetek esetén. A kevesebb hulladék kevesebb hulladékkezelési költséget is jelent.
4. Költséghatékonyság és termelékenység
Bár az elsődleges beruházási költségek (gépek, szerszámok) magasabbak lehetnek, a hidegalakítás hosszú távon rendkívül költséghatékony. A nagy gyártási sebesség, a minimális utólagos megmunkálási igény és az anyagmegtakarítás együttesen csökkentik az egységköltséget, különösen nagy sorozatú gyártás esetén.
A folyamat automatizálhatósága tovább növeli a termelékenységet. A modern hidegalakító gépek nagy sebességgel, folyamatosan képesek alkatrészeket gyártani, minimalizálva az emberi beavatkozás szükségességét és a gyártási ciklusidőt.
5. Kedvező szálirány és homogén mikroszerkezet
A képlékeny hidegalakítás során az anyagban lévő kristályszemek és zárványok a deformáció irányába rendeződnek, létrehozva egy kedvező szálirányt. Ez a szálirány növeli az alkatrész szilárdságát és szívósságát a terhelés irányában, ami különösen fontos a dinamikusan terhelt alkatrészeknél.
A hidegen alakított anyagok mikroszerkezete általában finomabb és homogénabb, mint a melegen alakítottaké. Ez a finom szemcseszerkezet hozzájárul az anyag jobb mechanikai tulajdonságaihoz és egyenletesebb teljesítményéhez az alkatrész teljes keresztmetszetén.
6. Környezetvédelmi szempontok
Az anyagmegtakarítás mellett a hidegalakítás energiatakarékosabb is lehet, mivel nincs szükség az anyag magas hőmérsékletre való felmelegítésére. Ez csökkenti az energiafogyasztást és az azzal járó szén-dioxid-kibocsátást. Emellett a kevesebb hulladék és a minimális kenőanyag-felhasználás is hozzájárul a környezetbarátabb gyártáshoz.
A kevesebb utólagos megmunkálás kevesebb hűtő-kenőanyagot és forgácsot is jelent, ami tovább csökkenti a környezeti terhelést. Ez a szempont a fenntartható ipari termelésben egyre nagyobb hangsúlyt kap.
A hidegalakítás korlátai és kihívásai
Bár a képlékeny hidegalakítás számos előnnyel jár, fontos felismerni az eljárás korlátait és azokat a kihívásokat, amelyekkel a mérnököknek és gyártóknak szembe kell nézniük. Ezen korlátok megértése elengedhetetlen a megfelelő gyártási technológia kiválasztásához.
1. Nagyobb alakítóerők és nagyobb energiaigény
Mivel az anyagot az újrakristályosodási hőmérséklete alatt alakítják, az alakítási ellenállása sokkal magasabb, mint melegen. Ez azt jelenti, hogy jelentősen nagyobb erők szükségesek a deformáció kiváltásához, ami nagyobb, erősebb és drágább prések és szerszámok alkalmazását teszi szükségessé. A nagyobb erők nagyobb energiafogyasztást is jelentenek az alakítási fázisban.
A gépek és berendezések robusztussága, valamint a nagy nyomóerők kezelése komoly mérnöki kihívást jelent, és jelentős beruházási költségeket von maga után. Ez különösen igaz a nagy méretű vagy komplex geometriájú alkatrészek gyártása esetén.
2. Korlátozott alakíthatóság és a repedés veszélye
Az alakítási keményedés miatt az anyag duktilitása (alakíthatósága) csökken a hidegalakítás során. Ez azt jelenti, hogy az anyag csak bizonyos mértékig deformálható, mielőtt túlságosan rideggé válna és megrepedne. Ez korlátozza a megmunkálható alakváltozások mértékét és a komplex geometriák kialakítását egyetlen lépésben.
Nagyobb alakváltozások esetén gyakran szükség van több alakítási lépésre, amelyeket köztes hőkezelés (lágyítás) szakíthat meg. A lágyítás során az anyagot felhevítik az újrakristályosodási hőmérséklet fölé, hogy visszaállítsák az eredeti duktilitását, majd lehűtik, mielőtt a következő hidegalakítási fázisba lépne. Ez növeli a gyártási időt és költséget.
3. Rugalmas visszarúgás (springback)
A rugalmas visszarúgás egy gyakori jelenség a hidegalakítás során, különösen a hajlítási és mélyhúzási műveleteknél. Amikor az alakítóerő megszűnik, az anyagban tárolt rugalmas energia egy része felszabadul, és az alkatrész kissé visszarúg az eredeti alakjához képest. Ez azt jelenti, hogy a végső alak nem pontosan egyezik meg a szerszám geometriájával.
A rugalmas visszarúgás pontos előrejelzése és kompenzálása kritikus a méretpontos alkatrészek gyártásához. Ez gyakran igényel kísérletezést, szimulációkat és a szerszámtervezés finomhangolását, ami növelheti a fejlesztési időt és költségeket.
4. Szerszámkopás és szerszámköltségek
A nagy alakítóerők és a fémek alakítási ellenállása jelentős terhelést ró a szerszámokra. A szerszámkopás intenzívebb lehet, mint a melegalakítás során, ami gyakori szerszámcserét vagy -javítást tehet szükségessé. A szerszámoknak rendkívül keménynek, kopásállónak és szívósnak kell lenniük, ami speciális szerszámanyagok és komplex gyártási eljárások alkalmazását igényli.
A precíziós hidegalakító szerszámok tervezése és gyártása rendkívül összetett és drága folyamat. A magas szerszámköltségek miatt a hidegalakítás gazdaságilag akkor a legelőnyösebb, ha nagy sorozatban gyártanak alkatrészeket, mivel a kezdeti szerszámberuházás eloszlik a nagyszámú termék között.
5. Anyagelőkészítés és felületi tisztaság
A hidegalakítás során az alapanyag felületi tisztasága és minősége rendkívül fontos. Bármilyen felületi hiba, szennyeződés vagy oxidréteg repedésekhez vagy felületi hibákhoz vezethet az alakítás során. Ezért az alapanyagok gyakran igényelnek gondos előkészítést, például felületi tisztítást, zsírtalanítást vagy foszfátozást.
Ezenkívül a kenőanyagok kiválasztása és alkalmazása is kritikus. A megfelelő kenés csökkenti a súrlódást a szerszám és az anyag között, minimalizálja a szerszámkopást és megakadályozza az anyagfelület károsodását. A kenőanyagok maradványainak eltávolítása az alakítás után további tisztítási lépéseket igényelhet.
Alkalmazási területek és iparágak
A képlékeny hidegalakítás rendkívül sokoldalú technológia, amely számos iparágban kulcsszerepet játszik a nagy teljesítményű, precíziós alkatrészek gyártásában. A módszer előnyei – mint a megnövelt szilárdság, a kiváló felületi minőség és a méretpontosság – ideálissá teszik olyan területeken, ahol a megbízhatóság és a költséghatékonyság kiemelten fontos.
Autóipar
Az autóipar az egyik legnagyobb felhasználója a hidegalakítási eljárásoknak. Számos kritikus fontosságú alkatrész készül ezzel a technológiával, mint például a motoralkatrészek (hajtókarok, szelepek), sebességváltó alkatrészek (fogaskerekek, tengelyek), futóműelemek, csavarok, szegecsek és egyéb rögzítőelemek. A hidegen kovácsolt vagy extrudált alkatrészek nagy szilárdságuk és fáradásállóságuk miatt hozzájárulnak a járművek biztonságához és tartósságához, miközben a súlycsökkentésben is szerepet játszanak.
A mélyhúzással készült karosszériaelemek, üzemanyagtartályok és kipufogórendszerek alkatrészei is széles körben elterjedtek. A precíziós préseléssel készült lemezalkatrészek pedig az elektronikai rendszerekben és a belső terekben is megtalálhatók.
Gépgyártás és szerszámipar
A gépgyártásban a hidegalakítás elengedhetetlen a nagy pontosságú és tartós gépelemek előállításához. Csapágygyűrűk, tengelyek, perselyek, csatlakozók és egyéb hajtástechnikai alkatrészek készülnek hideg kovácsolással vagy extrudálással. Ezek az alkatrészek kiváló mechanikai tulajdonságokkal és méretpontossággal rendelkeznek, ami biztosítja a gépek hosszú élettartamát és megbízható működését.
A szerszámiparban is alkalmazzák bizonyos vágó- és formázószerszámok, például fúrók vagy marók alapanyagának előállítására, ahol a hidegalakítási keményedés előnyös a későbbi hőkezelés előtt.
Elektronikai ipar
Az elektronikai iparban a hidegalakítás a kis méretű, precíziós alkatrészek gyártásában játszik szerepet. Csatlakozók, érintkezők, házak és burkolatok készülnek préseléssel vagy hajlítással. A kiváló felületi minőség és a pontos mérettartás kulcsfontosságú az elektronikai komponensek megbízható működéséhez és összeszereléséhez.
A finom huzalok, amelyeket kábelekben és tekercsekben használnak, szintén húzással készülnek, rendkívül szűk tűrésekkel és nagy vezetőképességgel.
Építőipar és épületgépészet
Az építőiparban a hideghengerlés és hajlítás révén készülnek acélprofilok, tartóelemek, lemezburkolatok és tetőfedő anyagok. A hidegen alakított acélprofilok könnyebbek és erősebbek lehetnek, mint melegen hengerelt társaik, ami gazdaságosabb és esztétikusabb építészeti megoldásokat tesz lehetővé.
Az épületgépészetben a csőhúzás segítségével gyártanak precíziós csöveket fűtési, hűtési és vízellátó rendszerekhez, biztosítva a szivárgásmentességet és a hosszú élettartamot.
Háztartási gépek és fogyasztási cikkek
Számos háztartási gép és fogyasztási cikk tartalmaz hidegen alakított alkatrészeket. A mélyhúzással készült edények, mosógép dobok, hűtőszekrény alkatrészek, vagy a préseléssel gyártott burkolatok mind ennek a technológiának az eredményei. A jó felületi minőség, a tartósság és a költséghatékonyság itt is meghatározó szempont.
Az evőeszközök, konzervdobozok és egyéb fém csomagolóanyagok is gyakran készülnek hidegalakítási eljárásokkal, kihasználva a technológia gyorsaságát és anyagmegtakarítási képességét.
Anyagválasztás a hidegalakításhoz
A képlékeny hidegalakítás sikeressége nagymértékben függ az alapanyag megfelelő kiválasztásától. Nem minden fém és ötvözet alkalmas erre az eljárásra, mivel a hidegalakítás során fellépő nagy erők és az alakítási keményedés speciális anyagjellemzőket igényelnek. A legfontosabb szempontok az alakíthatóság (duktilitás), a szilárdság és a keményedési hajlam.
Acélok
Az acélok a leggyakrabban hidegen alakított anyagok közé tartoznak. Különösen a lágyacélok (alacsony széntartalmú acélok) és bizonyos ötvözött acélok alkalmasak erre az eljárásra. A lágyacélok kiváló duktilitással rendelkeznek, ami lehetővé teszi nagy alakváltozások elérését repedés nélkül. Ezeket gyakran használják mélyhúzáshoz, hajlításhoz és préseléshez.
Bizonyos közepes és magas széntartalmú acélok is alakíthatók hidegen, de ezeknél az alakíthatóság korlátozottabb, és gyakran szükség van köztes lágyító hőkezelésekre. Az rozsdamentes acélok, különösen az ausztenites típusok (pl. 304, 316), szintén jól alakíthatók hidegen, bár magasabb alakítóerőket igényelnek jelentős alakítási keményedésük miatt. A duplex rozsdamentes acélok alakíthatósága limitáltabb.
Alumínium és alumíniumötvözetek
Az alumínium és számos alumíniumötvözet kiválóan alkalmas a képlékeny hidegalakításra, különösen a 1xxx, 3xxx és 5xxx sorozatú ötvözetek. Ezek az anyagok jó duktilitással rendelkeznek, és viszonylag alacsony alakítóerőkkel formázhatók. Az alumínium hidegalakítása során is fellép alakítási keményedés, ami növeli az alkatrészek szilárdságát.
Az alumíniumot széles körben használják mélyhúzáshoz (italos dobozok, edények), extrudáláshoz (profilok), hajlításhoz és préseléshez az autóiparban, repülőgépgyártásban és az elektronikai iparban, könnyű súlya és korrózióállósága miatt.
Réz és rézötvözetek
A réz és számos rézötvözet (pl. sárgaréz, bronz) rendkívül jól alakítható hidegen. Kiemelkedő duktilitásuk és jó hő- és elektromos vezetőképességük miatt ideálisak huzalhúzáshoz (elektromos vezetékek), mélyhúzáshoz (patronhüvelyek, csőidomok) és préseléshez (csatlakozók, érintkezők).
A réz és ötvözetei is mutatnak alakítási keményedést, ami növeli szilárdságukat, de szükség esetén könnyen lágyíthatók hőkezeléssel, hogy a további alakítási lépésekhez megfelelő duktilitást biztosítsanak.
Egyéb fémek és ötvözetek
Más fémek, mint például a titán és bizonyos titánötvözetek, szintén alakíthatók hidegen, de ezek rendkívül nagy alakítóerőket igényelnek, és alakíthatóságuk korlátozottabb. Gyakran speciális kenőanyagokra és több alakítási lépésre van szükség, köztes hőkezelésekkel.
A nikkelötvözetek is hidegen alakíthatók bizonyos mértékig, de hasonlóan a titánhoz, nagyobb kihívást jelentenek. A megfelelő anyagválasztás mindig a konkrét alkalmazástól, a kívánt mechanikai tulajdonságoktól és a gyártási költségektől függ.

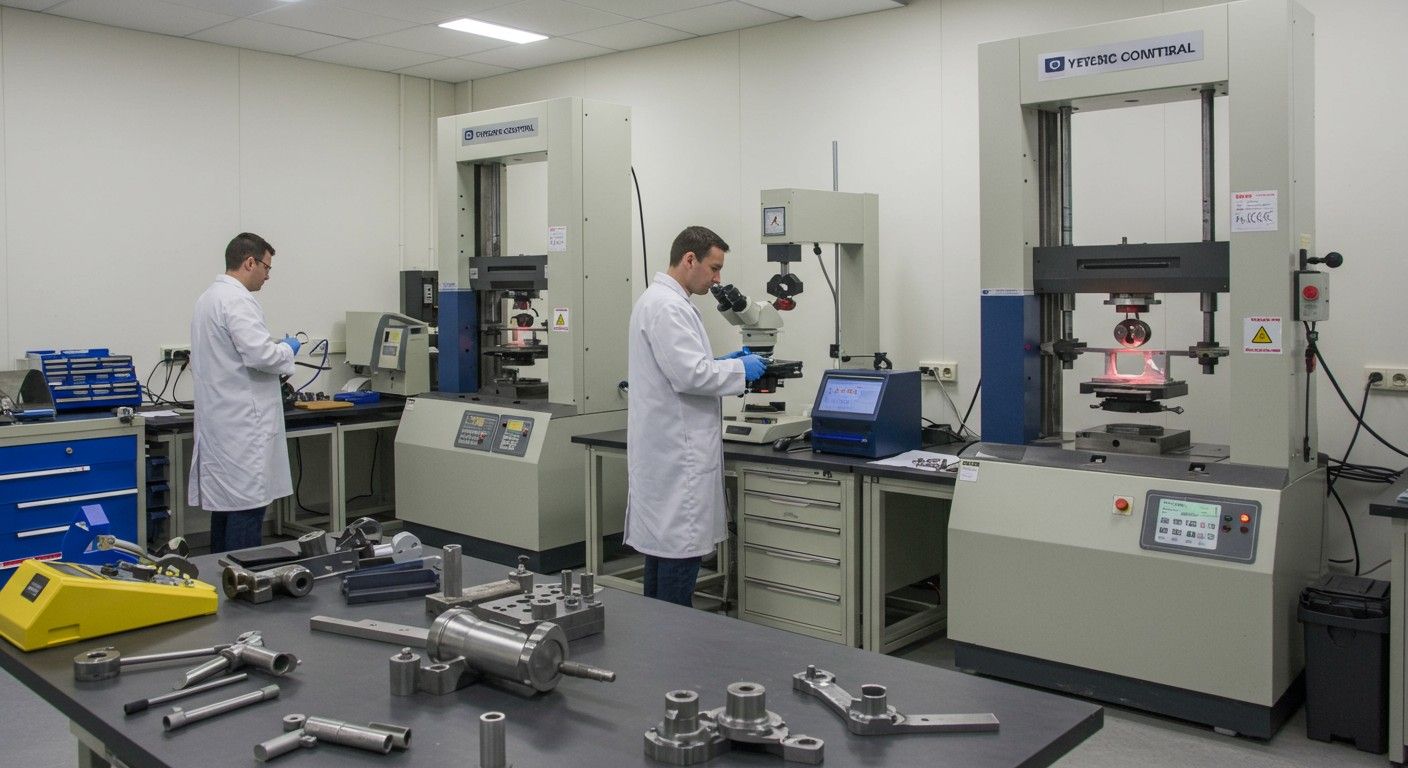

Minőségellenőrzés és tesztelés a hidegalakításban
A képlékeny hidegalakítással gyártott alkatrészek minősége kritikus fontosságú, különösen azokban az iparágakban, ahol a biztonság és a megbízhatóság elsődleges. Ezért a gyártási folyamat során és utána is szigorú minőségellenőrzési és tesztelési eljárásokat alkalmaznak.
Geometriai ellenőrzés
A méretpontosság az egyik legnagyobb előnye a hidegalakításnak, ezért a kész alkatrészeket alaposan ellenőrzik a geometriai tűrések szempontjából. Ezt mérőeszközökkel (pl. tolómérő, mikrométer), koordináta mérőgépekkel (CMM) vagy optikai szkennerekkel végzik. A rugalmas visszarúgás hatásának kompenzálása után a végső méreteknek a specifikációknak kell megfelelniük.
Felületi minőség ellenőrzés
A felületi simaság és az esetleges felületi hibák (repedések, karcolások, ráncok) ellenőrzése vizuális ellenőrzéssel, felületi érdességmérővel vagy roncsolásmentes vizsgálati módszerekkel (pl. örvényáramos vizsgálat, mágneses részecskés vizsgálat) történik. A tiszta, hibamentes felület kulcsfontosságú a korrózióállóság és a fáradásállóság szempontjából.
Anyagvizsgálat és mechanikai tulajdonságok
Az alakítási keményedés mértékének és az anyag megnövekedett szilárdságának ellenőrzésére szakítópróbát, keménységmérést (pl. Rockwell, Vickers) és fáradásvizsgálatot végeznek. Ezekkel a tesztekkel biztosítják, hogy az alkatrész elérje a tervezett mechanikai tulajdonságokat és megfeleljen a terhelési követelményeknek.
Emellett mikroszkópos vizsgálatokkal ellenőrizhetik a szemcseszerkezetet, a szálirányt és az esetleges belső hibákat, amelyek az alakítás során keletkezhettek.
Roncsolásmentes anyagvizsgálat (NDT)
A kritikus alkatrészeknél gyakran alkalmaznak roncsolásmentes anyagvizsgálati (NDT) módszereket, mint például az ultrahangos vizsgálat vagy a röntgenvizsgálat. Ezekkel a módszerekkel belső repedéseket, zárványokat vagy egyéb hibákat lehet kimutatni anélkül, hogy az alkatrészt károsítanák. Ez különösen fontos az autóiparban és a repülőgépgyártásban, ahol a legapróbb hiba is katasztrofális következményekkel járhat.
Innovációk és jövőbeli trendek a hidegalakításban
A képlékeny hidegalakítás technológiája folyamatosan fejlődik, az ipar igényeire reagálva, és új lehetőségeket teremtve a gyártásban. A jövőbeli trendek közé tartozik a fejlettebb anyagok feldolgozása, a folyamatok optimalizálása és az automatizálás további kiterjesztése.
Fejlett anyagok és ötvözetek
A kutatás és fejlesztés arra irányul, hogy egyre nehezebben alakítható, de nagy teljesítményű anyagokat is hatékonyan lehessen hidegen formázni. Ilyenek például a nagy szilárdságú acélok (AHSS), a speciális titán- és nikkelötvözetek, amelyek iránt az autóipar és a repülőgépgyártás részéről is nagy az igény a súlycsökkentés és a teljesítménynövelés érdekében. Ez új szerszámanyagok és kenőanyagok fejlesztését, valamint innovatív alakítási stratégiákat igényel.
Szimulációs szoftverek és digitális iker
A végeselemes analízis (FEA) alapú szimulációs szoftverek egyre kifinomultabbá válnak, lehetővé téve a hidegalakítási folyamatok pontosabb modellezését és optimalizálását már a tervezési fázisban. Ez csökkenti a prototípusok számát, a fejlesztési időt és költséget. A digitális iker koncepciója, ahol a fizikai gyártósor digitális mása valós időben szimulálja a folyamatokat, tovább javíthatja a hatékonyságot és a minőséget.
Automatizálás és Ipar 4.0
Az Ipar 4.0 irányelvek mentén a hidegalakító sorok egyre inkább automatizáltak és hálózatba kapcsoltak lesznek. Robotok végzik az anyagmozgatást, szenzorok monitorozzák a folyamatparamétereket, és mesterséges intelligencia alapú rendszerek optimalizálják a gyártási beállításokat. Ez növeli a termelékenységet, csökkenti a hibalehetőséget és rugalmasabbá teszi a gyártást.
Kombinált eljárások
A jövőben várhatóan egyre több kombinált eljárás terjed el, amelyek a hidegalakítás előnyeit más technológiákkal ötvözik. Például a hidegalakítás és a forgácsolás integrálása egyetlen gépben, vagy a hidegalakítás és a hőkezelés optimalizált sorrendje. Ezek a hibrid megoldások még nagyobb flexibilitást és költséghatékonyságot kínálhatnak.
Fenntarthatóság és környezetbarát technológiák
A környezetvédelem egyre fontosabbá válik, így a hidegalakítás területén is a fenntartható megoldások kerülnek előtérbe. Ez magában foglalja az energiatakarékosabb gépek fejlesztését, a környezetbarátabb kenőanyagok használatát, a hulladék minimalizálását és az anyagok újrahasznosításának optimalizálását. A cél a karbonlábnyom csökkentése a teljes gyártási láncban.
Ezek az innovációk és trendek biztosítják, hogy a képlékeny hidegalakítás továbbra is az egyik legfontosabb és legversenyképesebb gyártástechnológia maradjon a jövő iparában, hozzájárulva a magas minőségű, tartós és költséghatékony termékek előállításához.
