A modern ipar és a mindennapi élet számos területén kulcsfontosságú szerepet játszik a gázok cseppfolyósítása. Ez a technológiai eljárás, melynek során a gázokat rendkívül alacsony hőmérsékletre hűtik és/vagy magas nyomás alá helyezik, lehetővé teszi a gázok hatékony tárolását, szállítását és számos speciális alkalmazását. Gondoljunk csak a folyékony földgázra (LNG), amely hajókon szeli át az óceánokat, vagy a kórházakban használt folyékony oxigénre, esetleg a félvezetőgyártásban elengedhetetlen, nagy tisztaságú nitrogénre. Ezen eljárások mögött komplex fizikai és mérnöki alapelvek húzódnak meg, amelyek forradalmasították az energiaipart, az orvostudományt és a kutatást.
A gázok cseppfolyósítása nem csupán egy egyszerű hűtési folyamat; sokkal inkább egy kifinomult, többlépcsős technológia, amely a termodinamika alapvető törvényein nyugszik. Célja, hogy a gáz halmazállapotú anyagot folyékony fázisba vigye át, jelentősen csökkentve ezzel a térfogatát. Ez a térfogatcsökkenés teszi lehetővé, hogy sokkal nagyobb mennyiségű anyagot lehessen tárolni és szállítani, mint gáz halmazállapotban. Például a folyékony földgáz (LNG) térfogata körülbelül 600-szor kisebb, mint az azonos tömegű gáz halmazállapotú földgázé. Ez a hatalmas különbség alapozza meg az egész iparág létét és gazdasági racionalitását.
A cseppfolyósítás történeti áttekintése és alapjai
A gázok cseppfolyósításának gondolata és gyakorlati megvalósítása hosszú utat járt be. A 19. század közepén kezdődtek az első kísérletek, amelyek során a tudósok rájöttek, hogy minden gáznak létezik egy úgynevezett kritikus hőmérséklete, amely felett, bármilyen magas nyomás alkalmazásával sem cseppfolyósítható. Ez a felismerés, melyet Thomas Andrews ír kémikus tett 1869-ben a szén-dioxid vizsgálata során, alapozta meg a modern kriogén technológiákat.
Az első sikeres gázcseppfolyósítási kísérletek Louis Paul Cailletet és Raoul Pictet nevéhez fűződnek, akik egymástól függetlenül, 1877-ben cseppfolyósítottak oxigént és nitrogént. Az igazi áttörést azonban Carl von Linde német mérnök munkássága hozta el 1895-ben, aki kifejlesztette az első ipari méretű levegőcseppfolyósító berendezést, mely a Joule-Thomson hatásra épült. Ezt követte Georges Claude francia feltaláló 1902-ben, aki egy expanziós motor alkalmazásával tovább növelte a hatékonyságot, megalapozva ezzel a modern cseppfolyósítási eljárások sokféleségét.
„A gázok cseppfolyósítása nem csupán mérnöki bravúr, hanem a modern ipar és tudomány egyik alapköve, amely lehetővé teszi a levegő alkotóelemeinek szétválasztását, az energia hatékony szállítását és az extrém alacsony hőmérsékletek kutatását.”
A folyamat megértéséhez elengedhetetlen a kritikus hőmérséklet és a kritikus nyomás fogalma. Minden gáz, mint említettük, rendelkezik egy kritikus hőmérséklettel, amely felett bármilyen nyomás ellenére sem alakítható át folyadékká. A kritikus hőmérsékleten a gáz cseppfolyósításához szükséges nyomást nevezzük kritikus nyomásnak. Ezek az értékek gázonként eltérőek. Például a szén-dioxid kritikus hőmérséklete körülbelül 31 °C, míg az oxigéné -118 °C, a nitrogéné -147 °C, a hidrogéné -240 °C, a héliumé pedig mindössze -268 °C. Ez utóbbiak cseppfolyósítása tehát sokkal nagyobb kihívást jelent.
A cseppfolyósítás alapvetően két fő elven alapul: a Joule-Thomson effektuson és az adiabatikus expanzión. A Joule-Thomson effektus lényege, hogy egy gáz, ha nagy nyomásról alacsony nyomásra áramlik egy fojtószelepen keresztül, lehűl. Ez a hűtőhatás azonban csak akkor jelentős, ha a gáz hőmérséklete a Joule-Thomson inverziós hőmérséklete alatt van. Az adiabatikus expanzió során a gáz egy expanziós motorban vagy turbinában végez munkát, miközben tágul, és ennek következtében lehűl. Ez az elv sokkal hatékonyabb hűtést tesz lehetővé, mint a puszta fojtás.
A cseppfolyósítás jelentősége és sokrétű alkalmazási területei
A gázok cseppfolyósítása messzemenő hatással van számos iparágra és technológiai területre. Az alkalmazási spektrum rendkívül széles, az energiaellátástól a gyógyászaton át a csúcstechnológiai gyártási folyamatokig terjed.
Energiatárolás és szállítás: a folyékony gázok forradalma
Az egyik legjelentősebb terület az energiaipar. A folyékony földgáz (LNG) a földgáz cseppfolyósított formája, amely lehetővé teszi a földgáz nagytávolságú szállítását tengeri úton, speciális tartályhajókkal. Ezáltal a földgáz globális árucikké vált, függetlenítve a fogyasztókat a csővezetékes infrastruktúrától. Az LNG terminálokon a cseppfolyósított gázt visszagázosítják és a helyi hálózatba táplálják. Hasonlóan fontos a folyékony propán-bután gáz (LPG) is, amelyet háztartási fűtésre, főzésre és járművek üzemanyagaként használnak, szintén a cseppfolyósítás révén tárolható és szállítható gazdaságosan.
A jövő energiaforrásai közül a folyékony hidrogén (LH2) kiemelkedő jelentőséggel bír. Bár cseppfolyósítása rendkívül energiaigényes a rendkívül alacsony (-253 °C) kritikus hőmérséklete miatt, az LH2 nagy energiasűrűségű, tiszta üzemanyag lehet űrjárművekben, üzemanyagcellás járművekben és energiatároló rendszerekben. A hidrogén gazdaságos szállítása és tárolása kulcsfontosságú lesz a hidrogén alapú gazdaság kiépítésében.
Ipari gázok előállítása és tisztítása
A levegő alkotóelemeinek, mint az oxigén, nitrogén és argon cseppfolyósítása és frakcionált desztillációja az ipari gázgyártás alapját képezi. Ezek a gázok számos iparágban nélkülözhetetlenek:
- Oxigén: acélgyártásban, vegyiparban, egészségügyben (lélegeztetés), hegesztésben.
- Nitrogén: élelmiszeriparban (fagyasztás, inert atmoszféra), elektronikai iparban (forrasztás, tisztítás), gyógyszeriparban, kriogén tárolásban.
- Argon: hegesztésben (védőgáz), izzólámpákban, elektronikai iparban.
A cseppfolyósítási eljárások lehetővé teszik ezen gázok rendkívül nagy tisztaságú előállítását, ami elengedhetetlen a modern, érzékeny technológiai folyamatokhoz.
Kriogén technológiák és kutatás
A gázok cseppfolyósítása alapja a kriogén technológiáknak, amelyek az extrém alacsony hőmérsékleteket (-150 °C alatt) használják ki. Ezek az alkalmazások magukban foglalják:
- Orvostudomány: szövetek, vérplazma, sperma, embriók és más biológiai minták hosszú távú tárolása folyékony nitrogénben (krioprezerváció).
- Kutatás: szupravezető anyagok vizsgálata, kvantumfizikai kísérletek, részecskegyorsítók hűtése (pl. CERN LHC folyékony héliummal).
- Űrkutatás: rakéta-hajtóanyagok (folyékony oxigén és hidrogén), űrtávcsövek hűtése.
- Ipari fagyasztás: élelmiszerek gyorsfagyasztása folyékony nitrogénnel, ami megőrzi az élelmiszerek minőségét.
Környezetvédelem és szén-dioxid leválasztás
A klímaváltozás elleni küzdelemben egyre nagyobb szerepet kap a szén-dioxid (CO2) leválasztása és tárolása (CCS). A leválasztott CO2 cseppfolyósítása megkönnyíti annak szállítását és tárolását, például geológiai képződményekben. Bár ez a technológia még fejlesztés alatt áll, a cseppfolyósítás kulcsfontosságú eleme lehet a nagy kibocsátású iparágak környezeti lábnyomának csökkentésében.
Főbb cseppfolyósítási eljárások: a technológiai sokféleség
A gázok cseppfolyósítására számos eljárás létezik, amelyek alapvetően a Joule-Thomson effektus és/vagy az adiabatikus expanzió valamilyen kombinációját alkalmazzák. Az eljárás kiválasztása függ a cseppfolyósítandó gáz típusától, a kívánt tisztaságtól, a szükséges mennyiségtől és a gazdasági tényezőktől.
Linde-Hampson eljárás: az egyszerűség ereje
A Linde-Hampson eljárás, amelyet Carl von Linde és William Hampson fejlesztett ki egymástól függetlenül a 19. század végén, az egyik legkorábbi és legelterjedtebb módszer a gázok cseppfolyósítására. Ez az eljárás kizárólag a Joule-Thomson hatásra támaszkodik.
Az alapelv a következő: a gázt (például levegőt) nagy nyomásra (akár 200 bar) komprimálják, majd egy hőcserélőn keresztül előhűtik. Ezután a nagynyomású, már lehűtött gázt egy fojtószelepen (expanziós szelepen) keresztül engedik át egy alacsonyabb nyomású kamrába. A nyomásesés következtében a gáz hőmérséklete jelentősen csökken. Az így lehűlt gáz visszavezetődik a hőcserélőbe, ahol lehűti a beáramló nagynyomású gázt, mielőtt az a fojtószelephez érne. Ez a regeneratív hőcserélés kulcsfontosságú a folyamat hatékonyságához, mivel folyamatosan csökkenti a beáramló gáz hőmérsékletét, amíg az el nem éri a cseppfolyósodási pontot.
A Linde-eljárásnak létezik egy egyszerű és egy kettős változata. Az egyszerű Linde-eljárás csak egy fojtószelepet és hőcserélő rendszert használ. A kettős Linde-eljárás (vagy Linde-Frankl eljárás) két fojtószeleppel és egy köztes nyomásfokozattal dolgozik, ami növeli a hűtőhatást és a hatékonyságot, különösen a levegő alkotóelemeinek szétválasztásánál. Bár a Linde-eljárás viszonylag egyszerű és robusztus, energiahatékonysága alacsonyabb, mint az expanziós motorokat használó eljárásoké, mivel nem nyer vissza munkát a gáz tágulásából.
Claude eljárás: a munka visszanyerése
A Claude eljárás, melyet Georges Claude fejlesztett ki, jelentős előrelépést hozott a cseppfolyósítási technológiában, mivel kombinálja a Joule-Thomson effektust az adiabatikus expanzióval. Ezáltal sokkal energiahatékonyabbá vált, mint a tisztán Joule-Thomson alapú Linde-eljárás.
A Claude-ciklusban a nagynyomású gáz egy részét (általában 60-80%-át) egy expanziós motoron (vagy dugattyús gépen) keresztül tágítják ki. A gáz tágulása közben munkát végez a motor dugattyúján, ami drámai hőmérsékletcsökkenést eredményez. Ez a lehűlt gáz ezután áthalad egy hőcserélőn, ahol lehűti a bejövő nagynyomású gáz hátralévő részét. A maradék, előhűtött gázt egy fojtószelepen engedik át, ahol további hőmérsékletcsökkenés következik be, és megindul a cseppfolyósodás. Az expanziós motorból kinyert munka felhasználható a kompresszor meghajtására, tovább növelve az energiahatékonyságot.
A Claude-eljárás különösen alkalmas olyan gázok cseppfolyósítására, amelyeknek alacsony a kritikus hőmérsékletük, és ahol a Joule-Thomson hatás önmagában nem lenne elegendő vagy gazdaságos. A modern cseppfolyósító üzemek, különösen a levegő szétválasztására szolgáló egységek, gyakran a Claude-eljárás módosított változatait alkalmazzák.
Kapitza eljárás: a turbina ereje
A Kapitza eljárás, amelyet Pjotr Kapica orosz fizikus fejlesztett ki, a Claude-eljárás továbbfejlesztett változata, melyben az expanziós motort nagyteljesítményű expanziós turbinák váltják fel. A turbinák használata további hatékonyságnövekedést és nagyobb térfogatáramot tesz lehetővé, ami ipari méretekben jelentős előny.
A turbinák alkalmazása simább és gyorsabb expanziót biztosít, ami hatékonyabb hűtést eredményez. A Kapitza eljárás különösen alkalmas nagy kapacitású levegőcseppfolyósító üzemekben, ahol nagy mennyiségű folyékony oxigénre, nitrogénre vagy argonra van szükség. A turbinák képesek nagy mennyiségű gázt feldolgozni viszonylag kis méretben, ami csökkenti a berendezések méretét és költségeit.
Kaskád eljárás: a többfokozatú hűtés
A kaskád eljárás egy olyan módszer, amely többfokozatú hűtést alkalmaz különböző hűtőközegek felhasználásával. Ezt az eljárást akkor alkalmazzák, ha a cseppfolyósítandó gáz kritikus hőmérséklete nagyon alacsony, és egyetlen hűtőkör nem elegendő a kívánt hőmérséklet eléréséhez.
A kaskád eljárás lényege, hogy egymás után több hűtőkört kapcsolnak be, amelyek mindegyike egyre alacsonyabb hőmérsékletet ér el. Az első körben egy viszonylag magas forráspontú hűtőközeg (pl. ammónia) hűti le a következő kör hűtőközegét (pl. etilén), amely aztán a harmadik kör hűtőközegét (pl. metán) hűti le, és így tovább. Minden fokozatban a hűtőközeg gáz halmazállapotúvá válik, majd komprimálják és kondenzálják, hogy a hőcserélőben újra felhasználható legyen.
Ez az eljárás rendkívül energiaigényes lehet, de elengedhetetlen a nagyon alacsony kritikus hőmérsékletű gázok, mint például a metán (LNG) cseppfolyósításához. A modern LNG üzemek gyakran alkalmaznak módosított kaskád eljárásokat, például a Mixed Refrigerant (MR) ciklusokat, ahol több hűtőközeg keverékét használják egyetlen körben, optimalizálva a hűtési folyamatot és növelve a hatékonyságot.
Hűtőköri eljárások és Stirling hűtő
A Stirling hűtő, amelyet a Stirling-motor reverzibilis működési elve alapján fejlesztettek ki, egy zárt ciklusú gázhűtő rendszer. Képes rendkívül alacsony hőmérsékleteket előállítani, és különösen hasznos kis- és közepes méretű alkalmazásokban, ahol megbízható és kompakt hűtésre van szükség.
A Stirling hűtő egy gázt (általában héliumot) használ hűtőközegként, amelyet egy dugattyú mozgat egy regenerátoron keresztül. A gáz komprimálása és expanziója során hőcserék zajlanak le, ami a gáz lehűlését eredményezi. A Stirling hűtők előnye a viszonylag magas hatásfok és a megbízható működés, ami miatt gyakran alkalmazzák őket elektronikai eszközök hűtésére, infravörös érzékelőkben, orvosi berendezésekben és kis laboratóriumi cseppfolyósító rendszerekben.
További hűtőköri eljárások közé tartoznak a kriohűtők (cryocoolers), amelyek többféle elven működhetnek (pl. Gifford-McMahon, pulse tube cryocoolers), és a nagyon alacsony hőmérsékletek elérésére specializálódtak, gyakran a hélium cseppfolyósításának elősegítésére vagy közvetlen hűtésre.

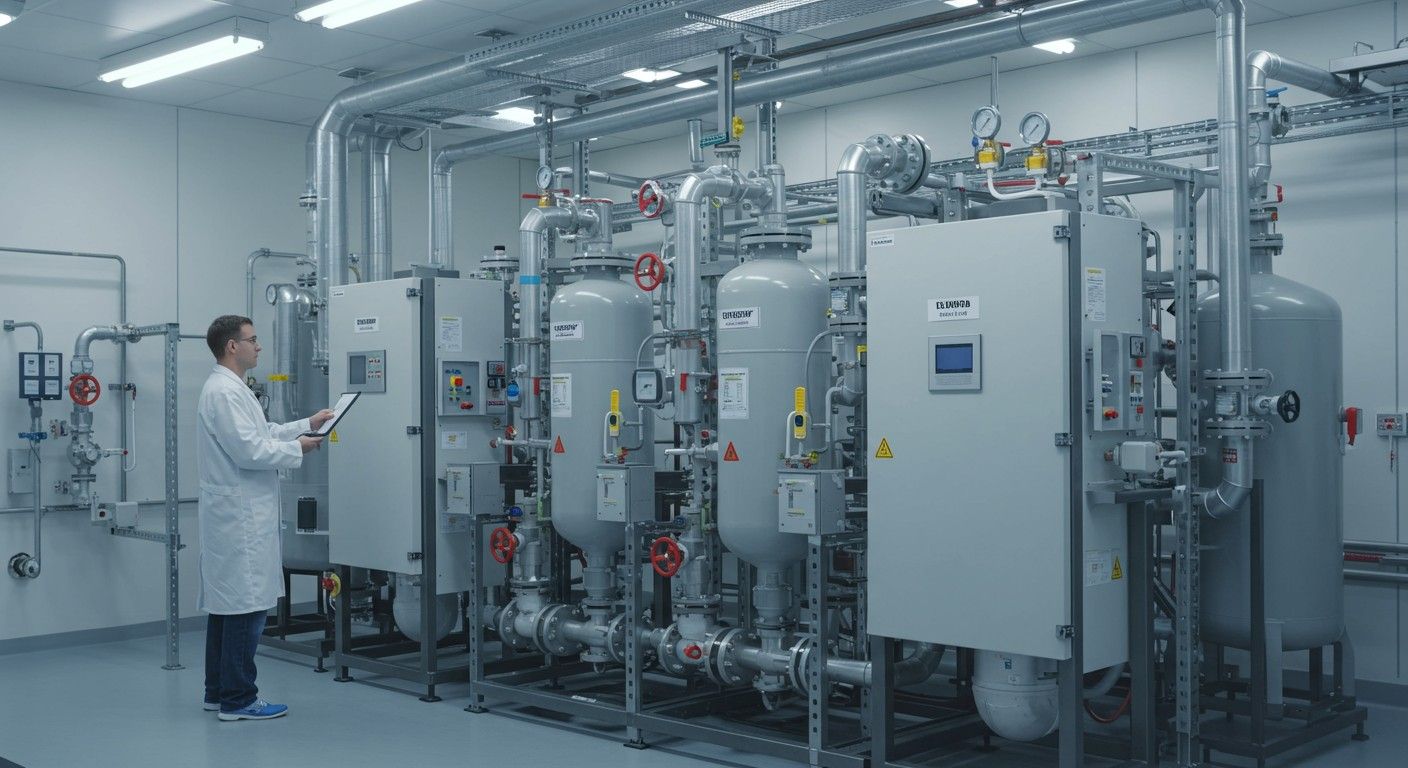

Cseppfolyósító berendezések és főbb komponensek
Egy modern gázcseppfolyósító üzem rendkívül komplex rendszerek és berendezések együttese. Ezek az alkatrészek szinergikusan működnek együtt a gázok hatékony és biztonságos cseppfolyósítása érdekében.
Kompresszorok: a nyomás motorjai
A kompresszorok a cseppfolyósítási folyamat szívét képezik. Feladatuk a gáz nyomásának növelése, ami elengedhetetlen a hűtőhatások (Joule-Thomson, adiabatikus expanzió) kiváltásához és a cseppfolyósítási pont eléréséhez. Két fő típusa van:
- Dugattyús kompresszorok: Kisebb kapacitású rendszerekben és magas nyomású alkalmazásokban használatosak. Megbízhatóak és nagy nyomáskülönbséget tudnak létrehozni.
- Centrifugális kompresszorok: Nagyobb, ipari méretű üzemekben, például LNG terminálokon alkalmazzák őket. Nagy térfogatáramot képesek kezelni, és folyamatos működésre optimalizáltak.
A kompresszorok kiválasztása nagyban befolyásolja a rendszer energiahatékonyságát és üzemeltetési költségeit. A modern kompresszorok optimalizált lapátgeometriával és fejlett vezérlőrendszerekkel rendelkeznek a maximális hatásfok elérése érdekében.
Hőcserélők: a hőátadás mesterei
A hőcserélők létfontosságúak a cseppfolyósítási ciklusokban, különösen a regeneratív előhűtés biztosításában. Feladatuk a hőenergia hatékony átadása a beáramló, melegebb gáz és a távozó, hidegebb gáz között. Különböző típusok léteznek:
- Lemezes hőcserélők: Kompaktak és hatékonyak, gyakran használtak kisebb rendszerekben.
- Spirálos hőcserélők: Nagy felületet biztosítanak kis térfogatban, ideálisak kriogén alkalmazásokhoz, ahol nagy hőátadási hatékonyságra van szükség extrém hőmérsékleteken.
- Burkolatos és csöves hőcserélők: Robusztusak, széles körben alkalmazzák őket ipari környezetben.
A hőcserélők tervezésekor kiemelt figyelmet fordítanak az anyagválasztásra (gyakran rozsdamentes acél vagy alumínium ötvözetek), hogy ellenálljanak az extrém alacsony hőmérsékleteknek és a magas nyomásnak.
Expanziós eszközök: a hűtés szíve
Az expanziós eszközök felelősek a gáz lehűtéséért a nyomás csökkentésével. Ezek a következők lehetnek:
- Fojtószelepek (Joule-Thomson szelepek): Egyszerűek és megbízhatóak, de kevésbé energiahatékonyak, mivel nem végeznek munkát.
- Expanziós motorok (dugattyús expanziós gépek): Munkát vonnak ki a táguló gázból, jelentősen növelve a hűtési hatékonyságot.
- Expanziós turbinák: Nagy sebességű forgó gépek, amelyek nagy térfogatáramot képesek kezelni, és rendkívül hatékonyak. Különösen a nagy kapacitású cseppfolyósító üzemekben alkalmazzák őket.
Elválasztó oszlopok: a tisztaság garanciája
A levegő vagy más gázkeverékek cseppfolyósítása után az alkotóelemek szétválasztására van szükség. Ezt általában fraktinált desztillációval végzik, speciális elválasztó oszlopokban. Az oszlopok különböző hőmérsékleti és nyomásviszonyok között működnek, kihasználva az egyes komponensek eltérő forráspontjait.
Például a levegő szétválasztásánál egy kettős oszloprendszert használnak: egy nagynyomású alsó oszlopot és egy alacsony nyomású felső oszlopot. Az oxigén, nitrogén és argon különböző magasságokban kondenzálódik és gyűlik össze, így nagy tisztaságú ipari gázok nyerhetők.
Szigetelés: az extrém hőmérsékletek védelme
A kriogén hőmérsékleteken történő működéshez elengedhetetlen a kiváló minőségű hőszigetelés. Enélkül a hőbeáramlás túl nagy lenne, és a cseppfolyósított gázok gyorsan elpárolognának. A leggyakoribb szigetelési módszerek:
- Vákuumszigetelés: A berendezések falai között vákuumot hoznak létre, ami megakadályozza a hővezetés és konvekció általi hőátadást.
- Multi-layer szigetelés (MLI): Több réteg vékony, fényvisszaverő fóliát helyeznek el vákuumban. Ez a réteges szerkezet hatékonyan csökkenti a sugárzási hőátadást.
- Perlit szigetelés: Egy speciális, porózus anyag, amelyet a kriogén tartályok falai közé töltenek, csökkentve a hővezetést.
A megfelelő szigetelés nemcsak az energiahatékonyságot növeli, hanem a biztonságot is garantálja, megakadályozva a környezeti hőmérséklet hirtelen csökkenését a berendezés körül.
Speciális gázok cseppfolyósítása: a végső kihívások
Míg az oxigén és nitrogén cseppfolyósítása már rutineljárás, bizonyos gázok, mint a hidrogén és a hélium, extrém alacsony kritikus hőmérsékletük miatt különleges kihívásokat jelentenek. Cseppfolyósításukhoz speciális eljárásokra és berendezésekre van szükség.
Hidrogén cseppfolyósítása: az energiahordozó jövője
A hidrogén (H2) kritikus hőmérséklete mindössze -240 °C (33 K), forráspontja pedig -253 °C (20 K). Ez rendkívül alacsony, ami a cseppfolyósítását rendkívül energiaigényessé teszi. A folyamat során egy további kihívás a para- és ortohidrogén átalakulás. A hidrogén molekuláinak magspinek két különböző állapotban létezhetnek: orto-hidrogén (párhuzamos spinek) és para-hidrogén (ellentétes spinek). Normál hőmérsékleten a hidrogén főként orto-formában van jelen, de kriogén hőmérsékleten a para-forma a stabilabb.
Az orto-para átalakulás exoterm folyamat, azaz hőt termel. Ha a hidrogént gyorsan cseppfolyósítják anélkül, hogy az átalakulás végbement volna, a folyékony hidrogén tárolása során folyamatosan hő termelődik, ami intenzív párolgáshoz vezet. Ezért a hidrogén cseppfolyósításakor katalizátorokat alkalmaznak, hogy felgyorsítsák az orto-para átalakulást, mielőtt a hidrogén folyékony állapotba kerülne. Ez biztosítja a stabil és hosszú távú tárolhatóságot.
A hidrogén cseppfolyósítására gyakran a Linde-Hampson és Claude eljárások kombinációját, vagy több fokozatú kaskád rendszereket alkalmaznak, ahol a héliumot is bevethetik előhűtőként. Az LH2 alkalmazásai kulcsfontosságúak az űrkutatásban (rakéta-hajtóanyag), és potenciálisan a jövő tiszta földi energiarendszereiben is (üzemanyagcellás járművek, energiatárolás).
Hélium cseppfolyósítása: a szuperfolyékony állapot világa
A hélium (He) a legnehezebben cseppfolyósítható gáz, kritikus hőmérséklete mindössze -268 °C (5.2 K), forráspontja pedig -269 °C (4.2 K). Ez a hőmérséklet a abszolút nulla pont (-273.15 °C) közelében van, ami rendkívüli technológiai kihívást jelent. A hélium cseppfolyósításához speciális eljárásokra van szükség, amelyek képesek elérni ezeket az extrém alacsony hőmérsékleteket.
A hélium cseppfolyósítására leggyakrabban a Collins-eljárást alkalmazzák, amely a Claude-ciklus egy módosított változata. Ez az eljárás expanziós motorokat (gyakran kétfokozatúakat) használ a hélium előhűtésére, majd egy Joule-Thomson szeleppel éri el a végső cseppfolyósodási hőmérsékletet. A Collins-ciklusban a héliumot először folyékony nitrogénnel hűtik le, majd az expanziós motorokban végzett munka révén tovább hűtik, mielőtt a fojtószelep eléri a cseppfolyósodási pontot.
A folyékony hélium (LHe) nélkülözhetetlen a modern tudományos kutatásban és technológiában:
- MRI (Mágneses Rezonancia Képalkotás): A szupravezető mágnesek hűtésére használják az orvosi diagnosztikában.
- Szupravezető technológia: Szupravezető anyagok vizsgálatához és alkalmazásaihoz szükséges az extrém alacsony hőmérséklet.
- Kvantumfizika: Kvantummechanikai jelenségek, például a szuperfolyékonyság (hélium-II) tanulmányozására.
- Részecskegyorsítók: A CERN Nagy Hadronütköztetőjének (LHC) szupravezető mágneseit is folyékony héliummal hűtik.
„A hélium cseppfolyósítása a kriogén mérnöki munka csúcsa, amely ajtót nyit az abszolút nulla ponthoz közeli jelenségek, például a szupravezetés és a szuperfolyékonyság tanulmányozásához.”
Földgáz cseppfolyósítása (LNG): globális energiaellátás
A földgáz cseppfolyósítása (LNG) az egyik legnagyobb volumenű és leginkább elterjedt cseppfolyósítási alkalmazás. A földgáz főként metánból áll, melynek kritikus hőmérséklete -82 °C, forráspontja pedig -162 °C. Bár ez nem olyan alacsony, mint a hidrogéné vagy a héliumé, a nagy mennyiségű gáz gazdaságos és hatékony cseppfolyósítása komplex mérnöki kihívás.
Az LNG termelésére számos nagyüzemi eljárást fejlesztettek ki, amelyek mindegyike a kaskád elv valamilyen változatára épül, gyakran kevert hűtőközegek (Mixed Refrigerant – MR) alkalmazásával. Néhány vezető technológia:
- C3MR (Propán előhűtésű vegyes hűtőközeg): Ez az egyik legelterjedtebb eljárás. A földgázt először propánnal hűtik le, majd egy vegyes hűtőközeg (metán, etán, propán, bután keveréke) végzi a további hűtést és cseppfolyósítást.
- DMR (Kettős vegyes hűtőközeg): Két külön vegyes hűtőközeg kört használ, ami nagyobb rugalmasságot és hatékonyságot tesz lehetővé, különösen nagy kapacitású üzemekben.
- APCI (Air Products and Chemicals, Inc.) technológiák: Számos saját fejlesztésű, szabadalmaztatott eljárással rendelkeznek, amelyek az MR ciklusok különböző variációit alkalmazzák.
- Shell DME (Dual Mixed Refrigerant) és Shell DMR (Double Mixed Refrigerant): A Shell saját fejlesztésű technológiái.
Az LNG üzemek jellemzően hatalmas méretűek, jelentős infrastrukturális beruházást igényelnek, és rendkívül magas energiafogyasztással járnak. A cseppfolyósított földgázt speciális, vákuumszigetelt tartályokban tárolják és szállítják, hogy minimalizálják a hőbeáramlást és az elpárolgást (boil-off gas).
A cseppfolyósítás gazdasági és környezeti vonatkozásai
A gázok cseppfolyósítása nem csupán technológiai, hanem jelentős gazdasági és környezeti hatásokkal is jár. Ezek a tényezők alapvetően befolyásolják az eljárások kiválasztását, a beruházások megtérülését és a jövőbeli fejlesztési irányokat.
Energiaigény és hatékonyság
A gázok cseppfolyósítása rendkívül energiaigényes folyamat, különösen az alacsony kritikus hőmérsékletű gázok esetében. A kompresszorok meghajtása, a hűtőközeg-ciklusok fenntartása és a hőcserélők működtetése jelentős mennyiségű energiát igényel. Az energiahatékonyság növelése ezért kiemelt fontosságú a gazdaságosság és a környezeti fenntarthatóság szempontjából.
Az eljárások fejlesztése során folyamatosan keresik a módokat a fajlagos energiafogyasztás csökkentésére. Ez magában foglalja a hatékonyabb kompresszorok, hőcserélők és expanziós turbinák fejlesztését, valamint az optimalizált hűtőközeg-keverékek és ciklusok alkalmazását. Az energiahatékonyság javítása közvetlenül csökkenti az üzemeltetési költségeket és az üvegházhatású gázok kibocsátását.
Költségek: beruházás és üzemeltetés
Egy gázcseppfolyósító üzem, különösen egy LNG terminál, hatalmas beruházást igényel. A berendezések (kompresszorok, hőcserélők, tartályok), az infrastruktúra és a biztonsági rendszerek költségei milliárd dolláros nagyságrendűek lehetnek. Az üzemeltetési költségekben az energiaárak és a karbantartás jelentős tételt képviselnek.
A beruházás megtérülése hosszú távú tervezést és stabil piaci feltételeket igényel. A cseppfolyósítási technológiák folyamatos fejlesztése arra irányul, hogy csökkentsék a kezdeti beruházási költségeket (CAPEX) és az üzemeltetési költségeket (OPEX), például moduláris rendszerek vagy standardizált komponensek alkalmazásával.
Biztonsági szempontok: kriogén folyadékok kezelése
A kriogén folyadékok, mint az LNG, LH2 vagy LHe, rendkívüli hidegségük és gyakran gyúlékonyságuk miatt komoly biztonsági kockázatot jelentenek. A tárolásuk és szállításuk során szigorú biztonsági előírásoknak kell megfelelni:
- Anyagválasztás: Az extrém hideg hőmérsékletek ridegtörést okozhatnak a hagyományos anyagokban, ezért speciális kriogén acélokat és ötvözeteket használnak.
- Szigetelés: A megfelelő hőszigetelés elengedhetetlen a folyadék elpárolgásának minimalizálásához és a környezet védelméhez.
- Szellőzés és gázérzékelés: A szivárgó gázok felhalmozódásának megelőzése, különösen gyúlékony gázok esetén.
- Robbanásvédelem: Speciális berendezések és eljárások a potenciális robbanásveszély minimalizálására.
A biztonsági protokollok betartása kulcsfontosságú a személyzet és a környezet védelme érdekében. A balesetek elkerülése érdekében az üzemeltetőknek magas szintű képzésben kell részesülniük.
Környezeti lábnyom és fenntarthatóság
A gázok cseppfolyósítása jelentős energiafogyasztásával jár, ami közvetlen vagy közvetett módon üvegházhatású gázok kibocsátásával jár együtt, ha az energia fosszilis forrásokból származik. Az LNG előállítása során például a metánszivárgás (ún. „metán slip”) is hozzájárulhat a globális felmelegedéshez, mivel a metán sokkal erősebb üvegházhatású gáz, mint a CO2.
A fenntarthatósági törekvések középpontjában az energiahatékonyság növelése, a megújuló energiaforrások (nap, szél) integrálása a cseppfolyósító üzemek energiaellátásába, valamint a CO2 leválasztása és tárolása áll. Emellett a metánszivárgások minimalizálása is kulcsfontosságú a környezeti lábnyom csökkentése érdekében.
Kihívások és jövőbeli fejlesztések a gázok cseppfolyósításában
A gázok cseppfolyósításának területe folyamatosan fejlődik, ahogy a technológiai igények és a környezetvédelmi elvárások változnak. Számos kihívással kell szembenézni, és új innovációk ígérik a hatékonyság és fenntarthatóság további javulását.
Energiahatékonyság növelése
Az energiahatékonyság továbbra is az egyik legfőbb prioritás. A kutatás és fejlesztés a kompresszorok, turbinák és hőcserélők hatásfokának javítására, valamint új, optimalizált hűtőközeg-ciklusok kidolgozására összpontosít. A mesterséges intelligencia és a gépi tanulás alkalmazása a folyamatok optimalizálásában is ígéretes lehet, valós idejű adatok alapján finomhangolva a működést.
Kisebb méretű, moduláris rendszerek
A „micro-LNG” és „small-scale LNG” üzemek iránti igény növekszik. Ezek a kisebb, moduláris egységek lehetővé teszik a földgáz cseppfolyósítását távoli gázmezőkön, ahol a nagyméretű üzemek kiépítése nem gazdaságos, vagy a helyi igények kielégítésére. Ez csökkenti a szállítási költségeket és növeli az energiaellátás rugalmasságát. Hasonlóan, a mobil cseppfolyósító egységek is egyre nagyobb szerepet kaphatnak.
Megújuló energiaforrások integrálása
A cseppfolyósító üzemek energiaigényének fedezése megújuló forrásokból (napenergia, szélenergia) kulcsfontosságú a szén-dioxid kibocsátás csökkentésében. Ez magában foglalhatja a hibrid rendszerek kiépítését, ahol a megújuló energiaforrások kiegészítik a hagyományos energiaellátást, vagy akár teljesen zöld LNG üzemek létrehozását.
CO2 cseppfolyósítás és hasznosítás
A szén-dioxid (CO2) leválasztása és cseppfolyósítása egyre fontosabbá válik a klímaváltozás elleni küzdelemben. A cseppfolyósított CO2 tárolható föld alatti geológiai képződményekben, vagy felhasználható ipari folyamatokban (pl. EOR – Enhanced Oil Recovery, azaz fokozott olajkinyerés, vagy szintetikus üzemanyagok előállítására). A kutatások a CO2 cseppfolyósításának gazdaságosabb és hatékonyabb módszereire irányulnak.
Új hűtőközegek kutatása
A hagyományos hűtőközegek (pl. szénhidrogének) mellett új, környezetbarátabb és hatékonyabb alternatívák kutatása is folyik. Ez magában foglalhatja az alacsony globális felmelegedési potenciállal (GWP) rendelkező hűtőközegek fejlesztését vagy a természetes hűtőközegek (pl. levegő, CO2) szélesebb körű alkalmazását a kriogén ciklusokban.
A gázok cseppfolyósítása tehát nem egy statikus technológia, hanem egy dinamikusan fejlődő terület, amely folyamatosan alkalmazkodik a változó energiaigényekhez, környezetvédelmi kihívásokhoz és technológiai lehetőségekhez. A jövőben még inkább kulcsszerepet játszik majd az energiaellátás biztonságában, az ipari folyamatok optimalizálásában és a fenntartható fejlődés előmozdításában.
