A desztilláció, vagy más néven lepárlás, az egyik legrégebbi és legszélesebb körben alkalmazott elválasztási technológia a vegyiparban, az élelmiszeriparban, a gyógyszeriparban és számos más területen. Célja folyékony elegyek alkotóelemeinek szétválasztása azok különböző forráspontjai alapján. Bár az egyszerű desztilláció képes bizonyos mértékű szétválasztásra, a nagy tisztaságú termékek előállításához vagy a sokkomponensű elegyek hatékony szétválasztásához egy sokkal kifinomultabb berendezésre van szükség: ez a frakcionáló oszlop. Ez a technológiai csoda teszi lehetővé, hogy a kőolajból benzint, gázolajat és aszfaltot nyerjünk, az erjesztett cefre alkoholját finomítsuk, vagy éppen a levegőből tiszta nitrogént és oxigént állítsunk elő.
A frakcionáló oszlop lényegében egy magas, függőleges henger, amelyben a gőz és a folyadék fázisok többszörösen érintkeznek egymással. Ez a többszöri érintkezés és az ezzel járó anyag- és hőátadás teszi lehetővé, hogy az elegy komponensei forráspontjuk szerint szétváljanak, így a könnyebben párolgó (alacsonyabb forráspontú) anyagok az oszlop tetején, a nehezebben párolgó (magasabb forráspontú) anyagok pedig az oszlop alján gyűljenek össze. A működési elv mélyebb megértése kulcsfontosságú ahhoz, hogy értékelni tudjuk ezen berendezések jelentőségét és sokoldalúságát.
A desztilláció alapjai és a frakcionálás szükségessége
A desztilláció alapja az a fizikai jelenség, hogy egy folyékony elegy különböző komponenseinek gőznyomása eltérő hőmérsékleten. Ez azt jelenti, hogy a különböző anyagoknak más-más hőmérsékletre van szükségük ahhoz, hogy gőzzé váljanak. Az ideális elegyek esetében a komponensek gőznyomása arányos a moláris frakciójukkal, és a keverék forráspontja a komponensek forráspontja között helyezkedik el. A gyakorlatban azonban sok elegy nem ideális, sőt, azeotróp elegyeket is képezhet, amelyek forráspontja állandó, és gőzfázisuk összetétele megegyezik a folyékony fázisuk összetételével, így egyszerű desztillációval nem választhatók szét teljesen. Ezekre az esetekre speciális frakcionálási technikákra van szükség.
Egy egyszerű desztilláció során a folyékony elegyet egy lepárlóüstben melegítik. A keletkező gőzt elvezetik, majd egy kondenzátorban lehűtik és cseppfolyósítják. Az így kapott kondenzátum gazdagabb lesz az alacsonyabb forráspontú komponensben, mint az eredeti elegy. Azonban egyetlen lepárlási lépéssel általában nem érhető el magas tisztaság. Ha például két komponens forráspontja közel van egymáshoz, az egyszerű desztilláció csak csekély mértékű szétválasztást eredményez. Itt jön képbe a frakcionáló oszlop, amely lényegében több, egymás után kapcsolt egyszerű desztillációs lépésnek felel meg egyetlen egységben.
„A frakcionáló oszlop a modern vegyipar gerince, amely lehetővé teszi a komplex folyékony elegyek gazdaságos és hatékony szétválasztását, alapvetően befolyásolva mindennapi életünket a kőolajtermékektől az alkoholtartalmú italokig.”
A frakcionálás célja, hogy a gőz és a folyadék fázisok között dinamikus egyensúlyt hozzon létre az oszlop különböző pontjain, ahol a gőz folyamatosan dúsul a könnyebben párolgó komponensben, míg a folyadék a nehezebben párolgóban. Ezt az oszlopban felfelé áramló gőz és lefelé áramló folyadék (reflux) közötti intenzív érintkezés biztosítja. Minél több ilyen érintkezési pont, vagy úgynevezett elméleti tányér található az oszlopban, annál jobb a szétválasztás hatékonysága és annál tisztábbak a kapott frakciók.
A frakcionáló oszlop felépítése és kulcsfontosságú komponensei
A frakcionáló oszlop működésének megértéséhez elengedhetetlen a felépítésének ismerete. Bár a konkrét kialakítás iparágtól és alkalmazástól függően változhat, az alapvető komponensek közösek.
Az oszloptest
Ez maga a függőleges henger, amelyben a desztillációs folyamat zajlik. Mérete a laboratóriumi milliméterektől az ipari méretű, több tíz méter magas és átmérőjű berendezésekig terjedhet. Az oszloptest belsejében helyezkednek el a tányérok vagy a töltetek, amelyek biztosítják a gőz és a folyadék közötti érintkezési felületet.
Lepárlóüst vagy újrafőző (reboiler)
Az oszlop alján található, ez a berendezés felelős az oszlopba bevezetett folyadék felforralásáért és a desztillációhoz szükséges gőz előállításáért. Az újrafőző a folyadék egy részét elpárologtatja, a keletkező gőz felfelé áramlik az oszlopban, míg a nehezebben párolgó komponensekben gazdag folyadék az oszlop alján gyűlik össze termékként (fenéktermék). A melegítés történhet gőzzel, elektromos fűtéssel vagy más hőcserélő megoldással.
Kondenzátor
Az oszlop tetején helyezkedik el, feladata a felfelé áramló, könnyen párolgó komponensekben gazdag gőz lehűtése és cseppfolyósítása. A kondenzátorban általában hűtővíz vagy más hűtőközeg kering. A keletkező kondenzátumot gyűjtőtartályba vezetik, ahonnan egy része termékként elvezethető (fejtermék), másik része pedig refluxként visszavezethető az oszlopba.
Reflux rendszer
A reflux a kondenzátum azon része, amelyet visszavezetnek az oszlop tetejére. Ez az egyik legfontosabb tényező a frakcionáló oszlop hatékonyságában. A hidegebb refluxfolyadék lefelé áramolva érintkezik a felfelé áramló gőzzel, lehűti azt, és kondenzációt vált ki. Ez a folyamat növeli a gőz tisztaságát, mivel a könnyebben párolgó komponensek újra elpárolognak, míg a nehezebben párolgók lefelé áramlanak a folyadékkal. A reflux arány (a visszavezetett folyadék és az elvezetett termék aránya) közvetlenül befolyásolja a szétválasztás hatékonyságát és az energiafelhasználást.
Adagoló pont (feed inlet)
Az eredeti, szétválasztandó elegyet általában az oszlop közepén, egy meghatározott magasságban vezetik be. Az adagolás pontjának kiválasztása kritikus, mivel ez befolyásolja az oszlopban kialakuló hőmérséklet- és összetételgrádienseket, optimalizálva a szétválasztást.
Termék elvezetések
Az oszlop tetejéről a fejtermék (legkönnyebben párolgó frakció), az aljáról a fenéktermék (legnehezebben párolgó frakció) kerül elvezetésre. Emellett az ipari méretű frakcionáló oszlopoknak gyakran vannak közbenső elvezetései is, ahol különböző forráspontú frakciókat (melléktermékeket) lehet kinyerni az oszlop különböző magasságaiból. Ezek az elvezetések általában szintszabályozókkal és szelepekkel vannak ellátva az áramlási sebesség szabályozására.
A frakcionáló oszlop működési elve lépésről lépésre
A frakcionáló oszlop működése egy komplex, dinamikus egyensúlyi folyamat, amely a hőátadás, anyagátadás és a fázisegyensúly elvén alapul.
- Az elegy bevezetése és gőzképzés: Az eredeti folyékony elegyet (feed) egy előmelegítőn keresztül az oszlop egy bizonyos pontjára vezetik be. Az oszlop alján lévő újrafőző folyamatosan hőt biztosít, ami elpárologtatja a folyékony elegy egy részét. A keletkező gőz felfelé áramlik az oszlopban.
- Gőz-folyadék érintkezés: A felfelé áramló gőz az oszlopban található tányérokon vagy tölteteken keresztül érintkezik a lefelé áramló folyadékkal (reflux). Ezen érintkezési pontokon folyamatosan zajlik az anyagátadás: a gőzből a nehezebben párolgó komponensek kondenzálódnak a folyadékba, míg a folyadékból a könnyebben párolgó komponensek elpárolognak a gőzfázisba.
- Hőmérsékletgrádiens: Az oszlopban egy hőmérsékletgrádiens alakul ki. Az oszlop alján van a legmelegebb (ahol a nehezebben párolgó anyagok gyűlnek), míg a tetején a leghidegebb (ahol a könnyebben párolgó anyagok kondenzálódnak). Ez a hőmérsékletkülönbség hajtja a szétválasztási folyamatot.
- Dúsulás és tisztulás: Ahogy a gőz felfelé halad az oszlopban, egyre gazdagabbá válik a könnyebben párolgó komponensben, mivel a nehezebben párolgó komponensek kondenzálódnak és lefelé folynak. Ezzel egyidejűleg a lefelé áramló folyadék egyre gazdagabbá válik a nehezebben párolgó komponensben, mivel a könnyebben párolgó komponensek elpárolognak belőle.
- Reflux hatása: A kondenzátum egy részét (reflux) visszavezetik az oszlop tetejére. Ez a hidegebb folyadék további kondenzációt és elpárolgást segít elő, növelve az oszlopban az elméleti tányérok számát és ezzel a szétválasztás hatékonyságát. A reflux nélkülözhetetlen a hatékony frakcionáláshoz.
- Termék elvezetése: Az oszlop tetején gyűlő, legtisztább, könnyebben párolgó gőzt a kondenzátorba vezetik, ahol cseppfolyósítják. Ennek egy része a fejtermék, másik része a reflux. Az oszlop alján gyűlő, legtisztább, nehezebben párolgó folyadék a fenéktermék. Közbenső elvezetéseken keresztül további frakciók nyerhetők ki.
Ez a folyamatos ciklus biztosítja a komponensek hatékony szétválasztását és a kívánt tisztaságú termékek előállítását. Az oszlopban uralkodó nyomás és hőmérséklet pontos szabályozása elengedhetetlen a stabil és hatékony működéshez.
„A frakcionáló oszlopban minden egyes tányér vagy töltött szakasz egy mini-desztillációs egységként működik, ahol a gőz és a folyadék újra és újra egyensúlyba kerül, finomítva ezzel az elválasztás minőségét.”

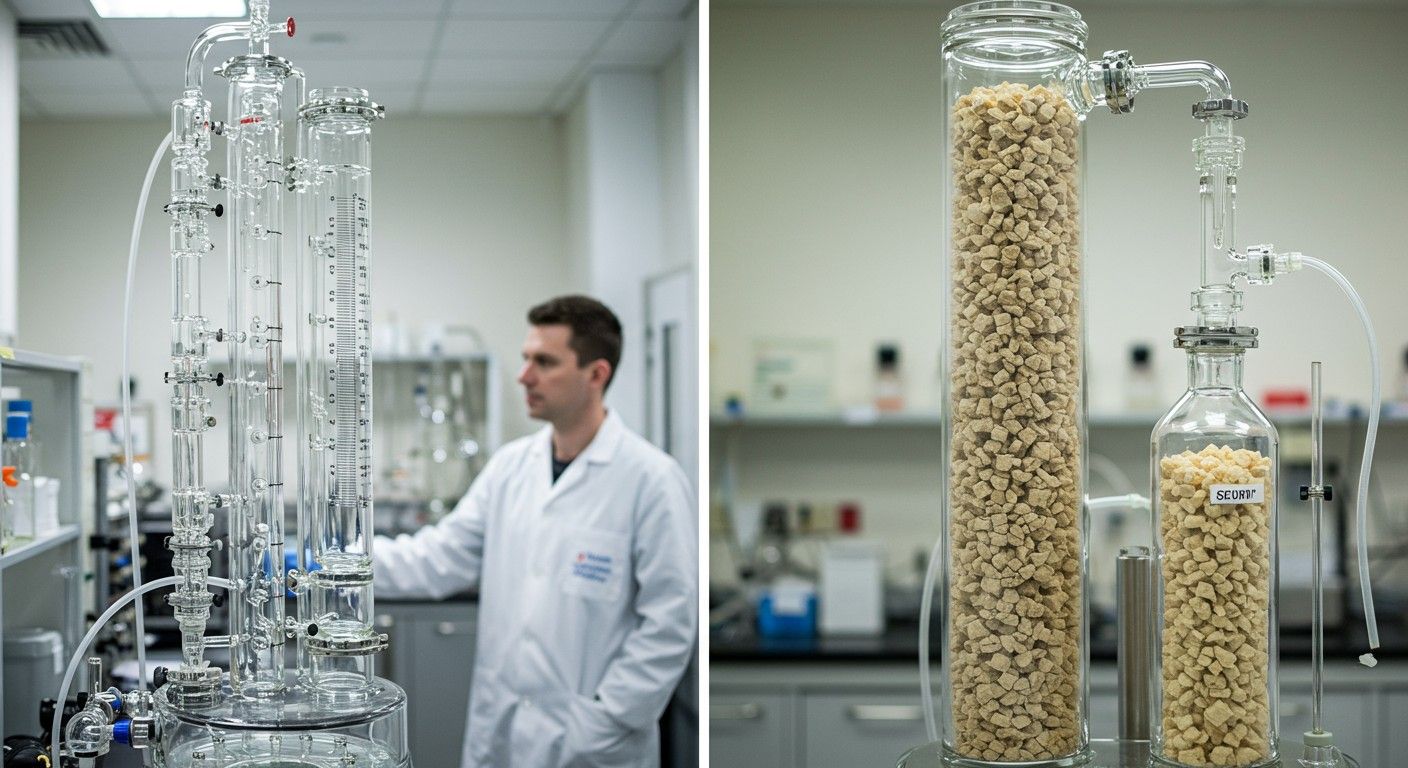

A frakcionáló oszlopok típusai: tányéros és töltött oszlopok
A frakcionáló oszlopok két fő kategóriába sorolhatók a belső szerkezetük alapján: tányéros oszlopok és töltött oszlopok. Mindkét típusnak megvannak a maga előnyei és hátrányai, és az alkalmazási terület határozza meg, melyik a legmegfelelőbb.
Tányéros oszlopok
A tányéros oszlopokban vízszintes tányérok, vagy más néven tálcák sorakoznak az oszlop belsejében, egymás fölött. Ezek a tányérok biztosítják a felületet, ahol a felfelé áramló gőz és a lefelé áramló folyadék érintkezik.
Szelep tányérok (valve trays)
Ezek a leggyakrabban használt tányér típusok az ipari frakcionáló oszlopokban. A tányérok felületén mozgatható szelepek találhatók, amelyek a gőz áramlási sebességétől függően nyitnak és zárnak. Ez a kialakítás nagy rugalmasságot biztosít a különböző áramlási sebességek mellett, és jó hatásfokot eredményez viszonylag széles tartományban. A szelepek megakadályozzák a folyadék visszafolyását a gőzvezetékbe alacsony gőzáramlás esetén, és minimalizálják a folyadék pangását a tányéron.
Buboréksapkás tányérok (bubble cap trays)
Ezek a régebbi típusú tányérok, amelyek azonban még mindig használatosak bizonyos speciális alkalmazásokban, például nagyon alacsony folyadékáramlásoknál. A tányéron lyukak vannak, amelyek fölé sapkák vannak helyezve. A gőz a lyukakon keresztül áramlik fel, a sapkák alá, majd buborékok formájában tör fel a tányéron lévő folyadékon keresztül. Bár jó a folyadék-gőz érintkezés, drágábbak, nehezebben tisztíthatók és nagyobb nyomásesést okoznak, mint a szelep tányérok.
Perforált tányérok (sieve trays)
Ezek a legegyszerűbb tányér típusok, amelyek egyszerűen lyukakkal ellátott fémlemezek. A gőz a lyukakon keresztül áramlik fel, és buborékol át a folyadékon. Olcsók és könnyen karbantarthatók, de kevésbé rugalmasak, mint a szelep tányérok. Alacsony gőzáramlásnál a folyadék áteshet a lyukakon (weeping), míg túl nagy gőzáramlásnál a folyadékot felviheti a gőz (flooding), csökkentve az oszlop hatékonyságát.
A tányéros oszlopok előnye, hogy viszonylag nagy kapacitással rendelkeznek, jól szabályozhatók, és alkalmasak nagy folyadékáramlások kezelésére. Hátrányuk lehet a magasabb nyomásesés és a bonyolultabb szerkezet.
Töltött oszlopok
A töltött oszlopok nem tartalmaznak tányérokat, hanem ehelyett az oszloptestet speciális alakú, úgynevezett töltetekkel töltik meg. Ezek a töltetek nagyméretű felületet biztosítanak a gőz és a folyadék közötti érintkezéshez. A folyadék lefelé csorog a töltetek felületén, míg a gőz felfelé áramlik a töltetek közötti üres tereken.
Véletlenszerű töltetek (random packings)
Ezeket a tölteteket egyszerűen beleöntik az oszlopba. Különböző formákban léteznek, mint például Raschig-gyűrűk, Pall-gyűrűk, Berl-nyergek, Intalox-nyergek. Ezek a formák úgy vannak kialakítva, hogy maximális felületet biztosítsanak minimális ellenállás mellett. Olcsók és könnyen telepíthetők.
Strukturált töltetek (structured packings)
Ezek a töltetek precízen kialakított, hullámos fém- vagy műanyaglemezekből állnak, amelyeket szervezetten helyeznek el az oszlopban. A strukturált töltetek rendkívül nagy felületet, alacsony nyomásesést és nagyon jó hatásfokot biztosítanak. Különösen alkalmasak vákuumdesztillációhoz, ahol a nyomásesés minimalizálása kulcsfontosságú. Bár drágábbak, hosszú távon gazdaságosabbak lehetnek az energiahatékonyságuk miatt.
A töltött oszlopok előnye az alacsonyabb nyomásesés, ami különösen fontos vákuumdesztilláció esetén, és általában jobb anyagátadási hatásfokkal rendelkeznek kis átmérőjű oszlopokban. Hátrányuk lehet a nehezebb skálázhatóság nagy átmérőjű oszlopoknál, és a töltetek eltömődésének kockázata szennyezett folyadékok esetén.
A frakcionálás hatékonyságát befolyásoló tényezők
A frakcionáló oszlop hatékony működését számos paraméter befolyásolja, amelyek optimalizálásával maximalizálható a szétválasztás minősége és a gazdaságosság.
Elméleti tányérok száma
Az elméleti tányér egy olyan hipotetikus szakasz az oszlopban, ahol a gőz és a folyadék fázisok tökéletes termodinamikai egyensúlyba kerülnek. Minél több elméleti tányérral rendelkezik egy oszlop, annál jobb a szétválasztás hatékonysága. Az ipari oszlopokban a tányérok száma a néhánytól a több százig terjedhet. A valós tányérok hatásfoka sosem éri el a 100%-ot, ezért a valós tányérok száma mindig több, mint az elméletileg szükséges.
Reflux arány
A reflux arány a kondenzátumból az oszlopba visszavezetett folyadék mennyiségének és az elvezetett fejtermék mennyiségének aránya. Magasabb reflux arány jobb szétválasztást eredményez, mivel több folyadék érintkezik a gőzzel, ami intenzívebb anyagátadást tesz lehetővé. Azonban a magas reflux arány nagyobb energiafelhasználással is jár, mivel több folyadékot kell elpárologtatni és kondenzálni. Az optimális reflux arány megtalálása kulcsfontosságú a gazdaságos és hatékony működéshez.
Nyomás és hőmérséklet
Az oszlopban uralkodó nyomás és hőmérséklet közvetlenül befolyásolja a komponensek forráspontját és gőznyomását. Alacsonyabb nyomáson (vákuumdesztilláció) az anyagok alacsonyabb hőmérsékleten forrnak, ami hőérzékeny anyagok desztillációjánál vagy magas forráspontú anyagoknál előnyös. A hőmérséklet pontos szabályozása az oszlop különböző pontjain elengedhetetlen a megfelelő frakciók elválasztásához.
Adagolás pontja és állapota
Az elegy bevezetési pontjának helyes megválasztása optimalizálja az oszlop működését. Általában ott vezetik be, ahol az elegy összetétele a leginkább hasonlít az oszlopban abban a magasságban uralkodó folyadék összetételéhez. Az adagolt elegy hőmérséklete és fázisállapota (folyékony, gőz, vagy gőz-folyadék elegy) szintén hatással van az oszlop hőmérsékletprofiljára és hatékonyságára.
Az oszlop belső szerkezete
A tányérok vagy töltetek típusa, kialakítása és állapota alapvetően befolyásolja a gőz-folyadék érintkezés hatékonyságát. Az eltömődött töltetek vagy a sérült tányérok jelentősen ronthatják a szétválasztás minőségét és növelhetik a nyomásesést.
Ipari alkalmazások: ahol a frakcionáló oszlopok nélkülözhetetlenek
A frakcionáló oszlopok az ipar számos ágában alapvető fontosságúak. Nélkülük a modern társadalom működésképtelen lenne.
Kőolajfinomítás
A kőolajfinomítás a frakcionáló oszlopok egyik legmonumentálisabb alkalmazási területe. A nyersolaj egy rendkívül komplex elegy, amely több száz különböző szénhidrogénből áll, eltérő forráspontokkal. A finomítóban a kőolajat egy hatalmas frakcionáló oszlopba vezetik, ahol azt felmelegítik, és a különböző frakciókat forráspontjuk szerint választják szét. Az oszlop alján gyűlnek össze a legnehezebb frakciók, mint az aszfalt és a fűtőolaj, míg felfelé haladva a kenőolajok, gázolaj, kerozin, benzin, és végül az oszlop tetején a gázok (propán, bután) nyerhetők ki. Ez a folyamat a modern közlekedés, fűtés és vegyipari alapanyag-ellátás alapja.
Alkoholgyártás és etil-alkohol tisztítása
Az alkoholos italok, mint a whisky, vodka, rum vagy a tiszta ipari etil-alkohol előállítása során is frakcionáló oszlopokat alkalmaznak. Az erjesztési folyamat során keletkező cefréből desztillációval választják el az etil-alkoholt. Mivel az etil-alkohol és a víz azeotróp elegyet képez, speciális frakcionálási technikákra (például azeotróp desztilláció harmadik komponens hozzáadásával vagy nyomásváltásos desztilláció) van szükség a nagyon tiszta, víztelen alkohol előállításához. Az ipari etil-alkoholgyártás során gyakran több, egymás után kapcsolt frakcionáló oszlopot használnak a kívánt tisztaság eléréséhez.
Vegyipar
A vegyiparban számtalan szerves és szervetlen vegyület előállítása során alkalmaznak frakcionáló oszlopokat a termékek tisztítására és a melléktermékek szétválasztására. Például oldószerek (aceton, metanol, etanol, toluol) gyártása és regenerálása, műanyagok (polimerek) monomereinek tisztítása, gyógyszeripari intermedierek előállítása mind igénylik a hatékony desztillációs eljárásokat. Az oszlopok mérete, anyaga és kialakítása szigorúan az adott vegyület tulajdonságaihoz és a tisztasági követelményekhez igazodik.
Levegő szétválasztása (kriogén desztilláció)
A levegő, amely főként nitrogénből (kb. 78%), oxigénből (kb. 21%) és argonból (kb. 0,9%) áll, frakcionáló oszlopok segítségével választható szét tiszta komponenseire. Ez az eljárás, a kriogén desztilláció, rendkívül alacsony hőmérsékleten (-190 °C alatt) zajlik. A levegőt először cseppfolyósítják, majd egy speciális, általában kettős oszlopos rendszerben desztillálják. Az oxigén, a nitrogén és az argon különböző forráspontjai teszik lehetővé a szétválasztást. A tiszta oxigént kórházakban, hegesztéshez, acélgyártáshoz használják, míg a nitrogént inert gázként, hűtőközegként és élelmiszer-csomagolásban alkalmazzák.
Élelmiszer- és gyógyszeripar
Az élelmiszeriparban a frakcionáló oszlopok szerepet játszanak például illóolajok, aromák, növényi kivonatok előállításában és tisztításában. A gyógyszeriparban a hatóanyagok szintézise során keletkező elegyek szétválasztása és a végtermékek tisztítása gyakran desztillációval történik, ahol rendkívül magas tisztasági követelményeknek kell megfelelni. Itt a finom szabályozás és az anyagok integritásának megőrzése a legfontosabb.
Speciális frakcionálási technikák és kihívások
Nem minden elegy választható szét könnyen hagyományos frakcionálással. Bizonyos esetekben speciális technikákra van szükség, vagy különleges kihívásokkal kell szembenézni.
Azeotróp desztilláció
Mint már említettük, az azeotróp elegyek olyan folyékony keverékek, amelyek forráspontja állandó, és gőzfázisuk összetétele megegyezik a folyékony fázisuk összetételével. Ez azt jelenti, hogy egyszerű desztillációval nem választhatók szét teljesen. Az azeotróp desztilláció során egy harmadik komponenst, úgynevezett entrainert (pl. benzol vagy ciklohexán víz-etanol azeotróp esetén) adnak az elegyhez. Ez az entrainer megváltoztatja a komponensek relatív illékonyságát, vagy új azeotrópot képez, ami lehetővé teszi az eredeti azeotróp felbontását és a tiszta komponensek kinyerését.
Extraktív desztilláció
Az extraktív desztilláció is egy speciális technika az azeotrópok vagy a nagyon közel forró elegyek szétválasztására. Ebben az esetben egy nem illékony oldószert (extrakciós oldószert) adnak az oszlopba. Az oldószer szelektíven kölcsönhatásba lép az egyik komponenssel, megváltoztatva annak illékonyságát a másikhoz képest, így lehetővé téve a szétválasztást. Az oldószert általában az oszlop tetején vezetik be, és az oszlop alján távozik a nehezebben párolgó komponenssel együtt, ahonnan később különválasztható.
Vákuumdesztilláció
A vákuumdesztilláció alacsony nyomáson történik, ami jelentősen csökkenti a folyadékok forráspontját. Ez a technika különösen fontos a hőérzékeny anyagok desztillációjánál, amelyek magas hőmérsékleten lebomlanának, vagy a nagyon magas forráspontú anyagoknál, amelyeket atmoszférikus nyomáson rendkívül nehéz lenne elpárologtatni. A vákuumos frakcionáló oszlopoknak alacsony nyomáseséssel kell működniük, ezért gyakran strukturált tölteteket alkalmaznak bennük. A kőolajfinomításban a nehéz olajfrakciók további szétválasztására is vákuumdesztillációt használnak.
Reaktív desztilláció
A reaktív desztilláció egy olyan innovatív technológia, ahol a kémiai reakció és a desztillációs elválasztás egyidejűleg, ugyanabban a berendezésben zajlik. Ez a megközelítés számos előnnyel járhat, például növelheti a konverziót, javíthatja a szelektivitást, csökkentheti a beruházási költségeket és az energiafelhasználást. A reaktív desztilláció különösen alkalmas egyensúlyi korlátozott reakciók esetén, ahol a termék folyamatos eltávolítása eltolja az egyensúlyt a termék felé. Például észterek előállításánál gyakran alkalmazzák.

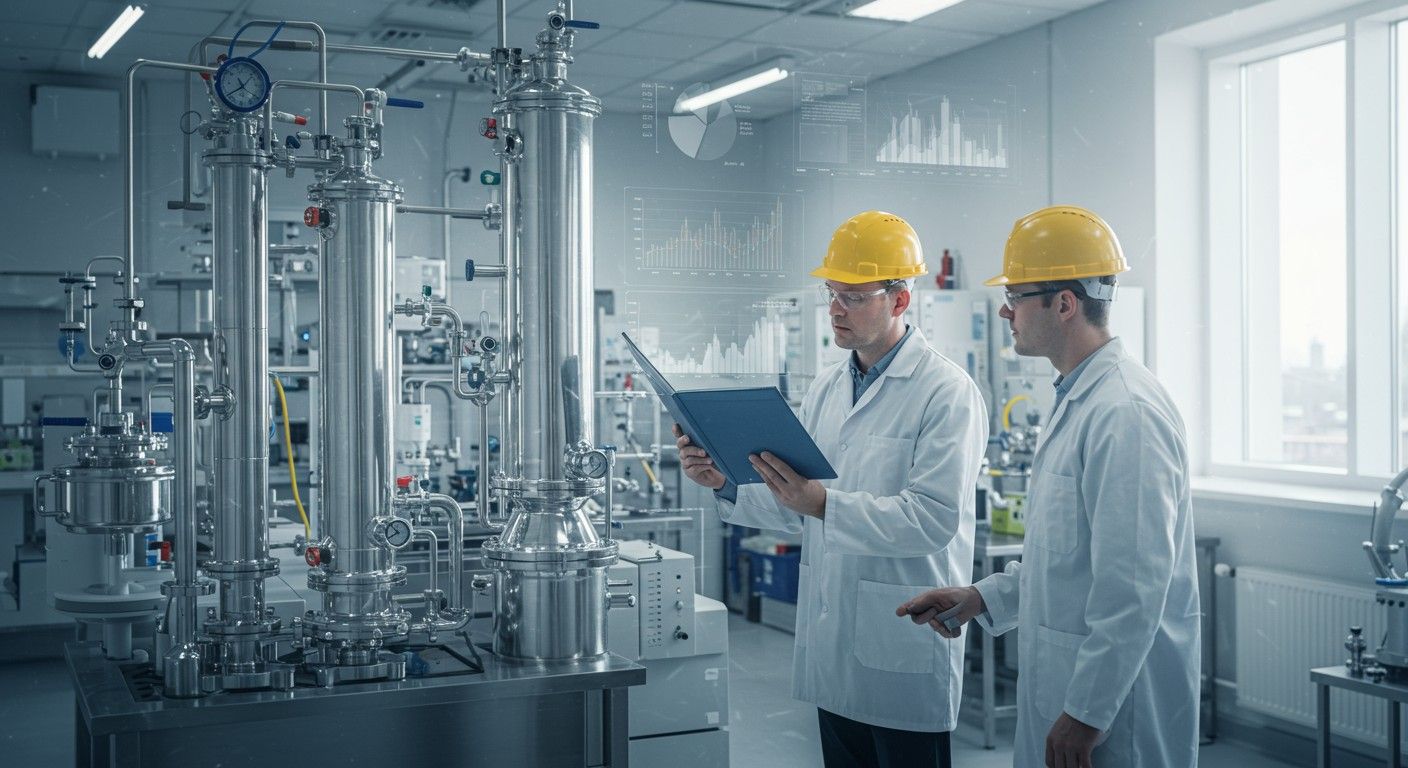

Tervezés, optimalizálás és energiahatékonyság
A frakcionáló oszlopok tervezése és optimalizálása rendkívül összetett feladat, amely magában foglalja a termodinamikai számításokat, a tömeg- és hőátadási modellezést, valamint a gazdaságossági szempontokat. A cél a kívánt termék tisztaságának elérése a lehető legkisebb energiafelhasználással és beruházási költséggel.
Szimuláció és modellezés
A modern vegyészmérnöki gyakorlatban a frakcionáló oszlopok tervezéséhez és optimalizálásához széles körben használnak szimulációs szoftvereket (pl. Aspen Plus, HYSYS). Ezek a programok képesek modellezni a komplex gőz-folyadék egyensúlyokat, a hő- és anyagátadási folyamatokat, és előre jelezni az oszlop viselkedését különböző üzemi körülmények között. Ez lehetővé teszi a mérnökök számára, hogy virtuálisan teszteljék a különböző kialakításokat és üzemeltetési stratégiákat, mielőtt a valóságban megépítenék vagy módosítanák az oszlopot.
Energiafelhasználás és fenntarthatóság
A desztilláció, különösen a frakcionálás, rendkívül energiaigényes folyamat. Az újrafőző fűtése és a kondenzátor hűtése jelentős energiafelhasználással jár. Ezért az energiahatékonyság növelése kiemelt fontosságú a gazdaságosság és a környezetvédelem szempontjából. A modern oszlopok tervezésekor számos energia-megtakarítási stratégiát alkalmaznak:
- Hővisszanyerés: A forró termékek vagy a kondenzátor hűtővizének hőjét felhasználják a bevezetett elegy előmelegítésére.
- Hőszivattyús desztilláció: A kondenzátorban felszabaduló hőt egy hőszivattyúval az újrafőzőbe vezetik vissza, csökkentve a külső hőforrás igényét.
- Gőzkompresszió: A kondenzátorban keletkező alacsony nyomású gőzt kompresszorral magasabb nyomásra sűrítik, majd az újrafőző fűtésére használják.
- Integrált desztillációs rendszerek: Több oszlop összekapcsolása hőcserélőkkel, hogy az egyik oszlop kondenzátorának hőjét a másik oszlop újrafőzőjének fűtésére használják fel.
- Optimalizált reflux arány: A legkisebb reflux arány alkalmazása, amely még garantálja a kívánt tisztaságot.
Ezek az intézkedések nemcsak a működési költségeket csökkentik, hanem hozzájárulnak a szén-dioxid-kibocsátás mérsékléséhez és a fenntarthatóbb vegyipari folyamatokhoz.
Üzemeltetés és karbantartás
A frakcionáló oszlopok hosszú távú, megbízható és hatékony működéséhez elengedhetetlen a megfelelő üzemeltetés és karbantartás. A folyamatos monitorozás és a gyors beavatkozás kritikus fontosságú a termékminőség és a biztonság szempontjából.
Folyamatvezérlés
A modern frakcionáló oszlopokat kifinomult folyamatvezérlő rendszerek felügyelik. Ezek a rendszerek folyamatosan mérik és szabályozzák a kulcsfontosságú paramétereket, mint például a hőmérsékletet az oszlop különböző pontjain, a nyomást, az áramlási sebességeket (feed, reflux, termékek), és a folyadékszinteket az újrafőzőben és a gyűjtőtartályokban. A fejlett vezérlő algoritmusok képesek optimalizálni az oszlop működését a változó körülményekhez (pl. feed összetétel változása) igazodva, minimalizálva az energiafelhasználást és maximalizálva a termékhozamot.
Hibaelhárítás és karbantartás
A frakcionáló oszlopok meghibásodása súlyos termelési kiesést és jelentős költségeket okozhat. Gyakori problémák lehetnek a flooding (túl nagy gőzáramlás, ami felviszi a folyadékot), a weeping (túl alacsony gőzáramlás, ami miatt a folyadék átfolyik a tányérokon), a habképződés, a lerakódások vagy a korrózió. A rendszeres karbantartás, beleértve a tisztítást, az ellenőrzést és a kopó alkatrészek cseréjét, elengedhetetlen a megbízható működéshez. A korszerű diagnosztikai eszközök, mint például a termográfia vagy a radiográfia, segítenek az oszlop belső állapotának felmérésében anélkül, hogy le kellene állítani a rendszert.
A frakcionáló oszlopok jövője és az innováció
Bár a frakcionáló oszlopok évszázados múlttal rendelkeznek, a fejlesztésük nem állt meg. Az iparág folyamatosan keresi az innovatív megoldásokat a hatékonyság növelésére, az energiafelhasználás csökkentésére és a fenntarthatóság javítására.
Moduláris és kompakt rendszerek
A jövőben várhatóan egyre elterjedtebbek lesznek a moduláris felépítésű frakcionáló oszlopok, amelyek gyorsabban telepíthetők, könnyebben skálázhatók és rugalmasabban adaptálhatók a változó termelési igényekhez. A kompakt kialakítások helytakarékosak és csökkenthetik a beruházási költségeket, különösen kis- és közepes kapacitású üzemekben.
Fejlett anyagok és belső szerkezetek
Az anyagtechnológia fejlődése lehetővé teszi új, korrózióállóbb, könnyebb és jobb hőátadási tulajdonságokkal rendelkező anyagok alkalmazását az oszlopok építésénél és a belső szerkezetek (tányérok, töltetek) gyártásánál. A 3D nyomtatás például új lehetőségeket nyit meg a töltetek optimalizált geometriájának létrehozására, amelyek még hatékonyabb gőz-folyadék érintkezést biztosítanak.
Intelligens vezérlés és mesterséges intelligencia
A mesterséges intelligencia és a gépi tanulás algoritmusai forradalmasíthatják a frakcionáló oszlopok üzemeltetését. Ezek a rendszerek képesek lesznek valós időben elemzni a hatalmas mennyiségű üzemi adatot, előre jelezni a problémákat, optimalizálni a beállításokat a maximális hatékonyság és a minimális energiafelhasználás érdekében, valamint automatizálni a hibaelhárítást. Ezáltal az oszlopok még stabilabban és gazdaságosabban működhetnek.
Hibrid rendszerek
A jövőben valószínűleg egyre több hibrid rendszert látunk majd, amelyek a desztillációt más elválasztási technológiákkal (pl. membránszeparáció, adszorpció) kombinálják. Ezek a kombinált eljárások lehetővé tehetik olyan elegyek hatékonyabb szétválasztását, amelyek hagyományos desztillációval nehezen kezelhetők, és jelentős energia-megtakarítást eredményezhetnek.
A frakcionáló oszlop, mint technológiai megoldás, továbbra is alapvető szerepet játszik az ipari folyamatokban. Folyamatos fejlesztése és optimalizálása kulcsfontosságú a modern ipar energiahatékonysági és fenntarthatósági céljainak elérésében, biztosítva a jövőbeni innovációk és termelési igények kiszolgálását.
