A modern technológia alapkövei közé tartoznak a félvezetők, amelyek nélkül a digitális világ, ahogyan ma ismerjük, elképzelhetetlen lenne. Ezek az anyagok különleges helyet foglalnak el az elektromos vezetők és a szigetelők közötti spektrumon, egyedi tulajdonságaik révén lehetővé téve az elektronikus eszközök széles skálájának működését a mobiltelefonoktól kezdve a szuperszámítógépeken át egészen az űreszközökig.
A félvezető anyagok képessége, hogy ellenőrzött módon változtatható az elektromos vezetőképességük, forradalmasította az elektronikát. Ez a precíz szabályozhatóság teszi őket ideálissá tranzisztorok, diódák, integrált áramkörök és számos más elektronikus komponens építéséhez, amelyek mindennapi életünk szerves részévé váltak.
Az elmúlt évtizedekben a félvezető technológia robbanásszerű fejlődésen ment keresztül, folyamatosan feszegetve a miniatürizálás és a teljesítmény határait. Ez a fejlődés nem csupán a számítástechnika és a kommunikáció területén hozott áttöréseket, hanem alapvetően átformálta az orvostudományt, az ipari automatizálást, az energiafelhasználást és a közlekedést is.
Ahhoz, hogy megértsük a félvezetők jelentőségét és működését, elengedhetetlen a mögöttük rejlő fizikai elvek, anyagtudományi jellemzők és gyártási folyamatok mélyebb megismerése. Ez a cikk részletesen bemutatja a félvezetők tulajdonságait, a leggyakoribb típusait és azokat a sokrétű felhasználási területeket, amelyek nélkülözhetetlenné teszik őket korunk technológiai fejlődésében.
Mi a félvezető?
A félvezető olyan anyag, amelynek elektromos vezetőképessége a vezetők (például fémek) és a szigetelők (például üveg, gumi) közé esik. Fő jellemzője, hogy vezetőképessége külső körülmények – mint például hőmérséklet, fény, vagy elektromos mező – hatására, illetve kémiai szennyeződések (ún. dópolás) hozzáadásával nagymértékben változtatható.
Az anyagok elektromos vezetőképességét alapvetően az elektronok viselkedése és az atomok közötti kötések jellege határozza meg. A vezetőkben, mint a réz vagy az ezüst, az elektronok könnyedén mozognak az atomok között, alkotva az elektromos áramot. A szigetelőkben az elektronok szorosan kötődnek az atommagokhoz, így nehezen mozdulnak el, és nem vezetnek áramot.
A félvezetők esetében az elektronok kötései közepes erősségűek. Szobahőmérsékleten viszonylag kevés elektron rendelkezik elegendő energiával ahhoz, hogy elszakadjon az atomjától és szabadon mozoghasson. Azonban kis energiabevitel – például hő, fény, vagy feszültség – hatására az elektronok nagyobb arányban válnak szabaddá, növelve az anyag vezetőképességét.
Az energia sávok elmélete adja a félvezető működésének kvantummechanikai magyarázatát. Eszerint az elektronok csak bizonyos energiaszinteken tartózkodhatnak. A vegyértéksáv (valence band) tartalmazza az atomokhoz kötött elektronokat, míg a vezetési sáv (conduction band) azokat az elektronokat, amelyek szabadon mozoghatnak az anyagban és áramot vezethetnek.
A vegyértéksáv és a vezetési sáv között található az úgynevezett tiltott sáv vagy sávrés (band gap). Ez egy energiatartomány, ahol az elektronok nem tartózkodhatnak. Vezetőkben a vegyértéksáv és a vezetési sáv átfed, vagy a sávrés nagyon kicsi, lehetővé téve az elektronok szabad mozgását. Szigetelőkben a sávrés rendkívül nagy, így az elektronok nem tudnak átjutni a vezetési sávba.
A félvezetők sávrése mérsékelt méretű, jellemzően 0,5 és 3,5 elektronvolt (eV) között van. Ez a közepes sávrés teszi lehetővé, hogy viszonylag kis energiával az elektronok átlépjenek a vegyértéksávból a vezetési sávba, ezzel növelve az anyag vezetőképességét. Ez a kulcsfontosságú tulajdonság teszi lehetővé a félvezetők széles körű alkalmazását az elektronikában.
A leggyakrabban használt elem félvezetők a szilícium (Si) és a germánium (Ge), de számos vegyület is rendelkezik félvezető tulajdonságokkal, például a gallium-arzenid (GaAs) vagy a gallium-nitrid (GaN). Ezek az anyagok a periódusos rendszer 14. csoportjában találhatóak, vagy a 13. és 15. csoport elemeinek kombinációjából állnak, amelyek mindegyike négy vegyértékelektronnal rendelkezik, vagy átlagosan négy vegyértékelektronnal osztozik a kristályszerkezetben, kovalens kötéseket alkotva.
A félvezetők alapvető tulajdonságai
A félvezetők egyedi tulajdonságai teszik őket az elektronikus eszközök nélkülözhetetlen építőköveivé. Ezek a tulajdonságok nemcsak az anyagok viselkedését határozzák meg, hanem lehetővé teszik a mérnökök számára, hogy rendkívül sokoldalú és összetett áramköröket tervezzenek.
Változtatható vezetőképesség
Ez a félvezetők legfontosabb jellemzője. A vezetőképességük nem állandó, mint a fémeké, hanem külső hatásokra jelentősen megváltoztatható. Ez a szabályozhatóság teszi lehetővé, hogy a félvezetőket kapcsolóként, erősítőként vagy akár érzékelőként is alkalmazzák.
A vezetőképesség növelhető például a hőmérséklet emelésével. Míg a fémek vezetőképessége csökken a hőmérséklet növelésével (az atomok rezgése akadályozza az elektronok mozgását), addig a félvezetőkben a megnövekedett hőenergia több elektront képes a vegyértéksávból a vezetési sávba juttatni, ezáltal növelve a szabad töltéshordozók számát és a vezetőképességet.
A fénnyel való megvilágítás is növelheti a vezetőképességet (fotokonduktivitás). A megfelelő energiájú fotonok elnyelődése elektronokat lökhet át a vegyértéksávból a vezetési sávba, így fotodiódákban és napcellákban hasznosítják ezt a jelenséget.
Dópolás (szennyezés)
A dópolás a félvezetők vezetőképességének szándékos megváltoztatása idegen atomok bejuttatásával a kristályrácsba. Ez a folyamat alapvető a legtöbb félvezető eszköz működéséhez.
Két fő típusa van a dópolásnak:
- N-típusú félvezető: Donor atomokat (pl. foszfor, arzén, antimon a szilíciumba) juttatnak be. Ezek az atomok a szilíciumnál eggyel több (5) vegyértékelektronnal rendelkeznek. A négy elektron kovalens kötést alakít ki a szilíciumatomokkal, a felesleges ötödik elektron pedig nagyon gyengén kötődik, és könnyen a vezetési sávba kerül, szabaddá válva. Az n-típusú félvezetőben az elektronok a többségi töltéshordozók.
- P-típusú félvezető: Akceptor atomokat (pl. bór, alumínium, gallium a szilíciumba) juttatnak be. Ezek az atomok a szilíciumnál eggyel kevesebb (3) vegyértékelektronnal rendelkeznek. Ez egy „lyuk” vagy „elektronhiányos hely” keletkezését okozza a kovalens kötésekben. Ez a lyuk képes elnyelni egy elektront egy szomszédos kötésből, ezzel a lyuk elmozdul. A p-típusú félvezetőben a lyukak a többségi töltéshordozók.
A dópolás mértékének pontos szabályozásával a félvezető vezetőképessége több nagyságrenddel is megváltoztatható. Ez a technika teszi lehetővé a p-n átmenetek létrehozását, amelyek a diódák és tranzisztorok alapját képezik.
P-n átmenet
Amikor egy p-típusú és egy n-típusú félvezetőt egymáshoz érintenek, egy p-n átmenet jön létre. Ez az átmenet a félvezető eszközök, mint a dióda vagy a tranzisztor, alapvető építőköve. Az átmenetnél a töltéshordozók (elektronok az n-oldalról, lyukak a p-oldalról) diffundálnak egymásba, semlegesítve egymást és egy kiürített réteget (depletion region) hozva létre, amelyben nincsenek szabad töltéshordozók.
Ez a kiürített réteg egy belső elektromos mezőt hoz létre, amely megakadályozza a további diffúziót. A p-n átmenet egyenirányító tulajdonsággal rendelkezik: egy irányban (nyitóirányú előfeszítés) könnyedén átengedi az áramot, míg a másik irányban (záróirányú előfeszítés) gyakorlatilag szigetelőként viselkedik.
A p-n átmenet felfedezése és megértése alapvető volt a modern elektronika megszületéséhez, hiszen ez tette lehetővé a félvezető diódák és tranzisztorok megalkotását.
Hőmérsékletfüggés
Amint már említettük, a félvezetők vezetőképessége erősen függ a hőmérséklettől. Alacsony hőmérsékleten, különösen abszolút nulla fok közelében, a tiszta félvezetők szigetelőként viselkednek, mivel nincs elegendő energia az elektronoknak a vegyértéksávból a vezetési sávba való átlépéséhez.
A hőmérséklet növelésével egyre több elektron kap elegendő energiát ahhoz, hogy átlépjen a sávrésen, így nő a szabad töltéshordozók száma és ezzel együtt a vezetőképesség. Ez a tulajdonság hasznos lehet hőmérséklet-érzékelőkben (termisztorok), de kihívást jelenthet az áramkörök stabil működésének biztosításában, különösen extrém hőmérsékleti körülmények között.
Optikai tulajdonságok
A félvezetők képesek fényt kibocsátani (elektrolumineszcencia) és elnyelni (fotoelektromos hatás). Amikor az elektronok a vezetési sávból visszaugranak a vegyértéksávba, energiájukat fotonok formájában bocsáthatják ki. Ezt a jelenséget hasznosítják a LED-ekben (fénykibocsátó diódákban) és a lézerdiódákban.
Fordítva, amikor a megfelelő energiájú fotonok elnyelődnek egy félvezetőben, elektronokat gerjeszthetnek a vegyértéksávból a vezetési sávba. Ez a fotoelektromos hatás a napcellák (fotovoltaikus cellák) és a fotodetektorok alapja, amelyek a fényt elektromos árammá alakítják.
Hall-effektus
A Hall-effektus a félvezetők azon tulajdonsága, hogy ha egy áramot vezető félvezető mintát merőleges mágneses térbe helyezünk, akkor az áram irányára és a mágneses térre is merőlegesen feszültség keletkezik a mintában. Ez a Hall-feszültség arányos az áram erősségével és a mágneses tér fluxussűrűségével, és fordítottan arányos a töltéshordozók sűrűségével.
A Hall-effektust széles körben alkalmazzák mágneses tér érzékelőkben, árammérőkben és fordulatszám-érzékelőkben. Lehetővé teszi továbbá a töltéshordozók típusának (elektronok vagy lyukak) és sűrűségének meghatározását egy adott félvezető anyagban.
Mechanikai és kémiai stabilitás
A leggyakoribb félvezetők, mint a szilícium, rendkívül stabilak mechanikailag és kémiailag is. Ez a tulajdonság elengedhetetlen a gyártási folyamatok során, amelyek során az anyagot magas hőmérsékletnek, maró vegyi anyagoknak és fizikai igénybevételnek teszik ki. A stabilitás hozzájárul a félvezető eszközök hosszú élettartamához és megbízhatóságához.
Ezek az alapvető tulajdonságok együttesen teszik a félvezetőket az elektronika gerincévé, lehetővé téve a modern technológia szinte minden aspektusának működését.
A félvezetők típusai
A félvezető anyagok széles skáláját különböztetjük meg, amelyek kémiai összetételük, kristályszerkezetük és fizikai tulajdonságaik alapján kategóriákba sorolhatók. Az alkalmazási terület határozza meg, hogy melyik típusú félvezető a legmegfelelőbb.
Elemi félvezetők
Ezek a félvezetők egyetlen kémiai elemből állnak. A legfontosabb elemi félvezetők a szilícium (Si) és a germánium (Ge).
Szilícium (Si)
A szilícium a leggyakrabban használt félvezető anyag, a modern elektronika alapja. A földkéreg második leggyakoribb eleme, homok és kvarc formájában fordul elő. Négy vegyértékelektronja van, és kovalens kötéseket alkotva stabil gyémántrácsos szerkezetet vesz fel.
Előnyei: bőségesen rendelkezésre áll, viszonylag olcsó a feldolgozása, stabil oxidréteget (SiO₂) képez, ami kiváló szigetelőként szolgál a tranzisztorok kapuelektródái alatt (MOSFET technológia). Sávrése körülbelül 1,12 eV, ami ideálissá teszi a szobahőmérsékleten történő működéshez.
Hátrányai: indirekt sávréssel rendelkezik, ami azt jelenti, hogy nem túl hatékony fénykibocsátásban, ezért LED-ekhez és lézerdiódákhoz nem ideális. Magasabb frekvencián és extrém hőmérsékleten a teljesítménye korlátozott lehet.
Alkalmazásai: mikroprocesszorok, memóriachipek, tranzisztorok, diódák, napcellák, szenzorok. Gyakorlatilag minden digitális integrált áramkör szilícium alapú.
Germánium (Ge)
A germánium volt az első széles körben használt félvezető anyag az 1950-es években, mielőtt a szilícium átvette volna a vezető szerepet. Sávrése kisebb (0,67 eV), mint a szilíciumé, ami azt jelenti, hogy alacsonyabb hőmérsékleten is jobban vezet, de magasabb hőmérsékleten a szivárgó áramok problémássá válhatnak.
Előnyei: magasabb elektronmobilitás, mint a szilíciumnak, ami gyorsabb működést tesz lehetővé bizonyos alkalmazásokban. Direktebb sávrés jellemzi, mint a szilíciumot, de mégsem ideális optikai eszközökhöz.
Hátrányai: drágább, ritkább, rosszabb a hőstabilitása, és nem képez olyan stabil oxidréteget, mint a szilícium. Ez utóbbi volt az egyik fő oka annak, hogy a szilícium kiszorította a germániumot a legtöbb alkalmazásból.
Alkalmazásai: korai tranzisztorok, speciális nagyfrekvenciás eszközök, infravörös detektorok, optikai szálas kommunikációs rendszerekben.
Összetett félvezetők
Ezek a félvezetők két vagy több különböző elemből állnak, amelyek szigorúan meghatározott arányban kristályosodnak. Gyakran jobb teljesítményt nyújtanak speciális alkalmazásokban, mint az elemi félvezetők.
Gallium-arzenid (GaAs)
A gallium-arzenid a legfontosabb III-V csoportbeli félvezető (a periódusos rendszer 13. és 15. csoportjából származó elemekből áll). Direktebb sávréssel rendelkezik (kb. 1,42 eV), ami kiválóvá teszi optikai alkalmazásokhoz.
Előnyei: magas elektronmobilitás, ami gyorsabb működést tesz lehetővé, mint a szilíciumnál, különösen magas frekvenciákon. Direktebb sávrésének köszönhetően hatékonyan bocsát ki és nyel el fényt. Jobb sugárzásállósággal rendelkezik, mint a szilícium.
Hátrányai: drágább a gyártása, ridegebb, és az arzenid toxikus. Nem képez stabil oxidréteget, ami megnehezíti a MOSFET-szerkezetek gyártását.
Alkalmazásai: LED-ek, lézerdiódák, napelemek (különösen űrbeli alkalmazásokhoz), mikrohullámú eszközök (pl. mobiltelefonok RF-erősítői), nagyfrekvenciás tranzisztorok (MESFET, HEMT).
Indium-foszfid (InP)
Szintén egy III-V csoportbeli félvezető, sávrése körülbelül 1,35 eV. Hasonlóan a GaAs-hoz, direkt sávréssel rendelkezik.
Alkalmazásai: optikai szálas kommunikációban használt lézerdiódák és fotodetektorok, nagysebességű elektronikai eszközök.
Szilícium-karbid (SiC)
A szilícium-karbid egy szélessávú félvezető (sávrés ~3,26 eV), rendkívül magas hőmérsékleti, feszültségi és teljesítménybeli alkalmazásokra alkalmas.
Előnyei: kiváló hővezető képesség, nagy sávrés, magas áttörési feszültség, nagy elektronmobilitás. Ezáltal sokkal hatékonyabb és kisebb méretű teljesítményelektronikai eszközök készíthetők belőle, mint szilíciumból.
Hátrányai: rendkívül nehéz feldolgozni és gyártani, ami magasabb költségekkel jár.
Alkalmazásai: nagyfeszültségű diódák és tranzisztorok (pl. elektromos autók töltőiben, inverterekben), magas hőmérsékletű elektronikák, RF teljesítményerősítők.
Gallium-nitrid (GaN)
A gallium-nitrid szintén egy szélessávú félvezető (sávrés ~3,4 eV), hasonlóan a SiC-hez, kiválóan alkalmas nagyfrekvenciás és nagy teljesítményű alkalmazásokra.
Előnyei: nagyon magas áttörési feszültség, nagy elektronmobilitás, kiváló hőstabilitás. Lehetővé teszi a rendkívül hatékony és kompakt tápegységek, erősítők és világítástechnikai eszközök gyártását.
Hátrányai: komplexebb gyártási folyamatok, drágább.
Alkalmazásai: kék és UV LED-ek (és így a fehér LED-ek alapja), lézerdiódák (Blu-ray lejátszók), RF teljesítményerősítők (5G hálózatok), nagyfrekvenciás tápegységek (gyors töltők).
Egyéb összetett félvezetők
- Cink-oxid (ZnO): Sávrése ~3,37 eV, átlátszó, félvezető. Alkalmazások: UV-érzékelők, varisztorok, átlátszó elektródák.
- Kadmium-tellurid (CdTe): Sávrése ~1,5 eV. Alkalmazások: vékonyrétegű napelemek, infravörös detektorok.
- Réz-indium-gallium-szelenid (CIGS): Sávrése állítható, vékonyrétegű napelemekhez.
Amorf félvezetők
Az amorf félvezetők nem rendelkeznek szabályos kristályszerkezettel; atomjaik rendezetlenül helyezkednek el, mint egy folyadékban vagy üvegben. A leggyakoribb az amorf szilícium (a-Si:H, hidrogénnel telített amorf szilícium).
Előnyei: nagy felületen, alacsony hőmérsékleten is előállítható vékonyréteg formájában, viszonylag olcsó. A sávrése nagyobb (~1,7 eV), mint a kristályos szilíciumé, ami szélesebb spektrumú fényelnyelést tesz lehetővé.
Hátrányai: alacsonyabb elektronmobilitás, fényhatására instabilabbá válhat (Staebler-Wronski effektus).
Alkalmazásai: olcsó napelemek (pl. zsebszámológépekben), nagy felületű kijelzők (LCD panelekben vékonyréteg tranzisztorokként).
Szerves félvezetők
A szerves félvezetők szén alapú molekulákból vagy polimerekből állnak, amelyek képesek elektromos töltést vezetni. Jelenleg még kutatási fázisban van a legtöbb alkalmazásuk, de nagy potenciállal rendelkeznek.
Előnyei: rugalmasak, könnyűek, olcsón gyárthatók nyomtatási technikákkal, biokompatibilisek.
Hátrányai: alacsonyabb vezetőképesség és stabilitás, mint a hagyományos szervetlen félvezetőké.
Alkalmazásai: OLED kijelzők (organikus fénykibocsátó diódák), OPV (organikus fotovoltaikus) napelemek, hajlékony elektronikák, szenzorok, bioelektronika.
A félvezetők ezen sokfélesége mutatja, hogy az anyagtudomány és a mérnöki munka hogyan képes kihasználni a kvantummechanika adta lehetőségeket a legkülönfélébb technológiai problémák megoldására.

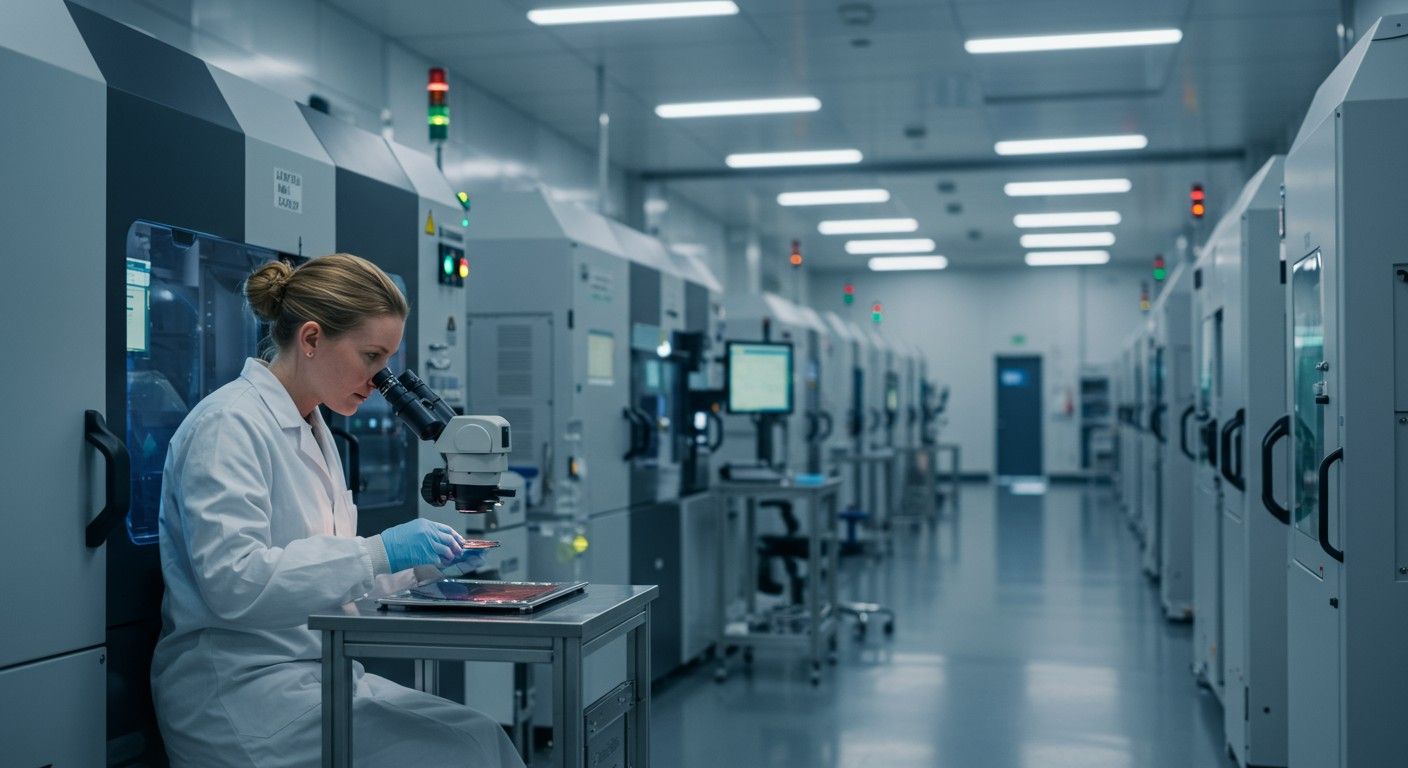

Félvezetők gyártása
A félvezetők gyártása az egyik legkomplexebb és legpontosabb ipari folyamat a világon, amely rendkívül tiszta környezetet és fejlett technológiákat igényel. A modern chipgyártás több száz lépésből áll, amelyek során nanométeres pontossággal alakítják ki a bonyolult áramköri struktúrákat.
1. Kristálynövesztés és szeletelés (ingot és wafer előállítás)
A gyártási folyamat a rendkívül tiszta, monokristályos szilícium előállításával kezdődik. A leggyakoribb módszer a Czochralski-eljárás, amely során olvasztott, ultra-tiszta szilíciumból egy apró kristálymagot lassan kihúznak és forgatnak. Ezáltal egy nagy, henger alakú, hibátlan szilíciumkristály, az ún. ingot növekszik. Ez az ingot akár több száz kilogramm súlyú és több méter hosszú is lehet.
Az ingotot ezután rendkívül vékony, kerek lapokra, úgynevezett waferre (ostya) szeletelik gyémántfűrésszel. Ezeknek a wafereknek a felületét gondosan polírozzák, hogy tökéletesen sima és tükrös legyen, eltávolítva minden felületi hibát, amely befolyásolhatná a chipek működését. A legtöbb wafer ma 300 mm átmérőjű, de már fejlesztés alatt állnak a 450 mm-es waferek is.
2. Fotolitográfia (mintázat átvitele)
A fotolitográfia a chipgyártás kulcsfontosságú lépése, amely során az áramköri mintázatot optikai úton, fénnyel viszik át a wafer felületére. Ez a folyamat hasonló a fényképészethez:
- Tisztítás és oxidáció: A wafert először alaposan megtisztítják, majd gyakran egy vékony szilícium-dioxid (SiO₂) réteget növesztenek rá hőkezeléssel, amely szigetelőként funkcionál.
- Fényérzékeny réteg (reziszt) felvitele: A wafer felületét egy speciális, fényérzékeny polimerrel, az ún. fotorezisztens anyaggal vonják be.
- Expozíció: Egy maszkot (retikula), amely az áramkör egy rétegének mintázatát tartalmazza, a wafer fölé helyeznek. Erős UV-fényt (vagy extrém UV-fényt, EUV) vetítenek át a maszkokon keresztül a fotorezisztens rétegre. A fény hatására a reziszt megváltoztatja kémiai tulajdonságait (pozitív reziszt esetén feloldódóvá, negatív reziszt esetén oldhatatlanná válik).
- Előhívás: Egy kémiai oldattal előhívják a rezisztet, eltávolítva a fény által módosított (vagy nem módosított) részeket, így a maszk mintázata átkerül a reziszt rétegre.
Ez a folyamat kritikus pontossággal történik, mivel a modern chipekben a legkisebb struktúrák mérete nanométeres nagyságrendű (pl. 5 nm, 3 nm technológia).
3. Maratás (etching)
A maratás során a fotolitográfia által létrehozott mintázatot mélyebben belevésik a wafer anyagába. A reziszt réteg védi az alatta lévő anyagot, míg a szabadon maradt részeket kémiai (nedves maratás) vagy plazmás (száraz maratás) eljárással eltávolítják. A száraz maratás (plazma alapú) a precízebb és jobban szabályozható, ezért a mai chipgyártásban ez a domináns technológia.
4. Dópolás (ionimplantáció)
A dópolás során a félvezető anyag vezetőképességét módosítják a már említett módon, donor vagy akceptor atomok bejuttatásával. A modern gyártásban az ionimplantációt alkalmazzák, ahol nagy energiájú ionokat (pl. bór, foszfor) lőnek be a wafer felületébe. Az ionok behatolási mélységét és sűrűségét rendkívül pontosan szabályozzák.
Az ionimplantáció után a wafert magas hőmérsékleten hőkezelik (annealing), hogy az implantáció során keletkezett kristályrács-sérüléseket kijavítsák, és a bejuttatott dópa atomokat aktiválják, azaz beépüljenek a kristályrácsba és elektromosan aktívvá váljanak.
5. Rétegfelvitel (deposition)
Különböző anyagok (pl. fémek, szigetelők) vékony rétegeit viszik fel a wafer felületére. Ez történhet kémiai gőzfázisú leválasztással (Chemical Vapor Deposition, CVD), fizikai gőzfázisú leválasztással (Physical Vapor Deposition, PVD, pl. porlasztásos felvitel), vagy atomréteg-leválasztással (Atomic Layer Deposition, ALD). Ezek a rétegek alkotják a tranzisztorok kapuelektródáit, a szigetelőrétegeket, és a chipek közötti összeköttetéseket (interkonnektorokat).
6. Fémrétegek és összeköttetések
A tranzisztorok és más elemek összekapcsolásához vezetőrétegekre van szükség. Ezeket általában rézből vagy alumíniumból készítik. A fémrétegeket deposition és fotolitográfia-maratás kombinációjával hozzák létre, gyakran több rétegben, egymásra építve. A rétegek között szigetelőanyagokat alkalmaznak (pl. alacsony k-dielektrikumok), hogy elkerüljék a rövidzárlatokat.
7. Planarizálás (CMP – Chemical Mechanical Planarization)
Minden rétegfelvitel és maratási lépés után a wafer felülete egyenetlenné válhat. A kémiai-mechanikai polírozás (CMP) egy olyan eljárás, amely során a wafer felületét kémiai oldattal és mechanikai dörzsöléssel simára csiszolják. Ez biztosítja, hogy a következő rétegek egyenletesen kerüljenek fel, ami kritikus a több rétegű, komplex áramkörök gyártásánál.
8. Tesztelés (wafer sort és chip tesztelés)
A gyártási folyamat során és annak végén is alapos tesztelésnek vetik alá a chipeket. Először a waferen lévő összes chipet egyenként tesztelik (wafer sort), hogy megállapítsák, melyek működnek hibátlanul. A hibás chipeket megjelölik. Ezt követően a wafereket feldarabolják (dicing) egyedi chipekre (die).
9. Tokozás (packaging)
A működőképes chipeket ezután beültetik egy védőtokba (package). Ez a tokozás mechanikai védelmet nyújt, hőelvezetést biztosít, és elektromos kapcsolatot teremt a chip és a külső áramkörök között. A tokozás típusa az alkalmazástól függően változhat (pl. DIP, QFP, BGA, LGA).
10. Végső tesztelés
A tokozott chipeket még egyszer alaposan tesztelik, hogy megbizonyosodjanak arról, hogy a tokozási folyamat nem okozott hibát, és a termék megfelel a specifikációknak. Csak a sikeresen tesztelt chipek kerülnek forgalomba.
A félvezetőgyártás egy hihetetlenül precíz és tiszta folyamat, ahol egyetlen porszem vagy rezgés is tönkreteheti a több milliárd tranzisztort tartalmazó chipeket.
Az egész gyártási folyamat rendkívül tiszta környezetben, ún. tisztatérben (cleanroom) zajlik, ahol a levegőben lévő részecskék számát szigorúan ellenőrzik. A gyártóberendezések hatalmasak és rendkívül drágák, ami a félvezetőipar rendkívül tőkeigényes jellegét mutatja.
A félvezetők felhasználása
A félvezetők az elektronika minden területén alapvető szerepet játszanak, lehetővé téve a modern technológia szinte minden aspektusát. Az alábbiakban bemutatjuk a legfontosabb alkalmazási területeket és eszközöket.
Diódák
A dióda a legegyszerűbb félvezető eszköz, amely egy p-n átmenetből áll. Fő funkciója, hogy az elektromos áramot csak egy irányban engedi át, egyenirányítóként működik.
- Egyenirányító diódák: Az AC (váltakozó áramú) feszültséget DC (egyenáramú) feszültséggé alakítják. Széles körben használják tápegységekben, adapterekben.
- Zener diódák: Különleges diódák, amelyek a záróirányú előfeszítés bizonyos értékénél (Zener-feszültség) hirtelen átvezetnek. Feszültségszabályozásra és védelmi áramkörökben alkalmazzák.
- Fénykibocsátó diódák (LED-ek): Amikor az elektronok rekombinálódnak a lyukakkal a p-n átmenetben, fényt bocsátanak ki. Energiatakarékos világításhoz, kijelzőkhöz, jelzőfényekhez használják.
- Lézerdiódák: Speciális LED-ek, amelyek koherens fényt bocsátanak ki. Alkalmazások: CD/DVD/Blu-ray lejátszók, optikai szálas kommunikáció, vonalkód-olvasók, lézeres nyomtatók.
- Fotodiódák: Fény hatására áramot generálnak, vagy a záróirányú ellenállásuk csökken. Fényérzékelőként, optikai kommunikációban, napelemekben használják.
- Varikap diódák (varactor diódák): Kapacitásuk változik az alkalmazott záróirányú feszültség függvényében. Rádiófrekvenciás hangoló áramkörökben használják.
Tranzisztorok
A tranzisztor a modern elektronika alapja, egy háromlábú félvezető eszköz, amely képes elektromos jeleket erősíteni és kapcsolóként is működni. Két fő típusa van:
- Bipoláris tranzisztorok (BJT): Három rétegből (NPN vagy PNP) állnak. Kisebb árammal (bázisáram) egy nagyobb áramot (kollektoráram) vezérelnek. Erősítőkben és kapcsolóáramkörökben használják.
- Térvezérlésű tranzisztorok (FET): Két fő csoportjuk a JFET (Junction FET) és a MOSFET (Metal-Oxide-Semiconductor FET). Egy elektromos mezővel (kapufeszültség) vezérlik az áramot. A MOSFET-ek a leggyakrabban használt tranzisztorok az integrált áramkörökben, mivel rendkívül kicsik, alacsony fogyasztásúak és nagy mennyiségben gyárthatók.
A tranzisztorok a digitális logikai kapuk (AND, OR, NOT) alapjai, amelyekből a mikroprocesszorok és a memória épül fel. Milliárdnyi tranzisztor található egyetlen modern számítógépes chipben.
Integrált áramkörök (IC-k, chipek)
Az integrált áramkörök (IC-k) olyan eszközök, amelyek egyetlen szilíciumlapkán (chipen) több millió vagy milliárd tranzisztort, diódát, ellenállást és kondenzátort tartalmaznak. Ez a miniatürizálás tette lehetővé a modern számítógépek, okostelefonok és más komplex elektronikai eszközök létrejöttét.
- Mikroprocesszorok (CPU-k): A számítógépek „agya”, amelyek a programutasításokat végrehajtják. Szilícium alapúak, és milliárdnyi tranzisztorból állnak.
- Memória chipek: Adatok tárolására szolgálnak. Példák:
- RAM (Random Access Memory): Olvasható és írható memória, amely ideiglenesen tárolja az adatokat (pl. DDR4, DDR5).
- ROM (Read Only Memory): Csak olvasható memória, amelyet a gyártás során programoznak (pl. BIOS).
- Flash memória: Nem felejtő memória, amely adatokat tárol áramellátás nélkül is (pl. SSD-k, USB meghajtók, okostelefonok tárhelye).
- ASIC-ek (Application-Specific Integrated Circuits): Egyedi célra tervezett chipek, amelyek optimalizált teljesítményt nyújtanak egy adott feladatra (pl. kriptovaluta bányászok, hálózati routerek).
- FPGA-k (Field-Programmable Gate Arrays): Programozható logikai áramkörök, amelyek funkciója a felhasználó által konfigurálható a gyártás után is. Prototípusokhoz, speciális feladatokhoz használják.
- Mikrokontrollerek: Egyetlen chipre integrált mikroprocesszor, memória és perifériák. Beágyazott rendszerekben, háztartási gépekben, autókban széles körben alkalmazzák.
Érzékelők (szenzorok)
A félvezetőket számos típusú érzékelőben használják, amelyek fizikai mennyiségeket (hőmérséklet, nyomás, fény, mágneses tér) alakítanak át elektromos jelekké.
- Hőmérséklet-érzékelők (termisztorok, termoelemek): A félvezetők hőmérsékletfüggő ellenállását vagy p-n átmenetének viselkedését használják ki.
- Nyomásérzékelők: Szilícium membránok deformációját mérik, amely megváltoztatja az ellenállásukat (piezoellenállásos hatás).
- Fényérzékelők (fotodiódák, CCD/CMOS szenzorok): A fény hatására keletkező töltéshordozókat detektálják. Digitális fényképezőgépekben, videókamerákban, optikai egerekben.
- Hall-effektus érzékelők: Mágneses mezőt detektálnak. Autókban (ABS, főtengely-pozíció), mobiltelefonokban (iránytű), ipari alkalmazásokban.
- MEMS szenzorok (Micro-Electro-Mechanical Systems): Miniatűr mechanikai szerkezetek és elektronikus áramkörök kombinációja, amelyeket szilícium wafereken gyártanak. Gyorsulásmérők, giroszkópok, mikrofonok okostelefonokban és autókban.
Teljesítményelektronika
A nagyfeszültségű és nagyáramú alkalmazásokhoz speciális félvezető eszközökre van szükség, amelyek képesek nagy teljesítmény kezelésére.
- Teljesítmény MOSFET-ek: Nagy áramok gyors kapcsolására alkalmasak, pl. motorvezérlőkben, kapcsolóüzemű tápegységekben.
- IGBT-k (Insulated-Gate Bipolar Transistors): A BJT és a MOSFET előnyeit egyesítik, nagy teljesítményű, nagyfeszültségű alkalmazásokhoz ideálisak (pl. elektromos autók inverterei, ipari meghajtók).
- Diódák és tirisztorok: Nagyfeszültségű egyenirányításra és áramszabályozásra.
A szilícium-karbid (SiC) és a gallium-nitrid (GaN) alapú eszközök forradalmasítják ezt a területet, mivel sokkal hatékonyabbak és kisebbek, mint a szilícium alapú társaik, különösen magas frekvencián és hőmérsékleten.
Napcellák (fotovoltaikus cellák)
A napcellák a fényenergiát közvetlenül elektromos energiává alakítják a fotoelektromos hatás révén. Leggyakrabban szilícium alapúak, de léteznek vékonyrétegű (pl. CdTe, CIGS, amorf szilícium) és gallium-arzenid alapú (magas hatásfokú, űrbeli) napelemek is.
A napenergia egyre növekvő szerepe a megújuló energiaforrások között a félvezető technológia folyamatos fejlődésének köszönhető.
Optoelektronika
Ez a terület a fény és az elektronika kölcsönhatásával foglalkozik. Félvezető eszközök, mint a LED-ek, lézerdiódák, fotodetektorok és optikai szálak alkotják az optoelektronika alapját.
- Optikai kommunikáció: Az adatok fényimpulzusok formájában történő továbbítása optikai szálakon keresztül. Lézerdiódák a jelküldők, fotodiódák a jelfogók.
- Kijelzők: LED-ek, OLED-ek, LCD-k (ahol a háttérvilágítást LED-ek adják, és az egyes pixelek vezérlését vékonyréteg tranzisztorok végzik).
Rádiófrekvenciás (RF) és mikrohullámú eszközök
A mobilkommunikáció, Wi-Fi, radar és műholdas rendszerek alapját képezik a nagyfrekvenciás félvezető eszközök.
- RF tranzisztorok: Speciális tranzisztorok, amelyek képesek nagyon magas frekvenciákon működni. Gyakran gallium-arzenid vagy gallium-nitrid alapúak.
- MMIC-k (Monolithic Microwave Integrated Circuits): Mikrohullámú áramkörök, amelyek egyetlen chipre integrálva tartalmaznak erősítőket, oszcillátorokat, keverőket.
Ezek az eszközök teszik lehetővé a vezeték nélküli kommunikáció gyors fejlődését és a 5G hálózatok kiépítését.
A félvezetők nem csupán alkatrészek, hanem a digitális forradalom katalizátorai, amelyek lehetővé tették az információrobbanást és az összekapcsolt világ megteremtését.
A félvezetők felhasználása rendkívül sokrétű, és folyamatosan bővül az új anyagok és technológiák megjelenésével. Az orvosi diagnosztikától kezdve az űrkutatásig, az autótól az okosotthonig mindenhol jelen vannak, és alapjaiban határozzák meg a jövő technológiai irányait.
Kihívások és jövőbeli trendek a félvezetőiparban
A félvezetőipar folyamatosan fejlődik, de számos kihívással is szembe kell néznie, miközben igyekszik megfelelni a növekvő teljesítmény-, hatékonyság- és miniatürizálási igényeknek. A jövőbeli trendek formálják majd a következő generációs technológiákat.
Moore törvényének korlátai
Gordon Moore 1965-ben megfogalmazott törvénye szerint az integrált áramkörökön elhelyezhető tranzisztorok száma körülbelül kétévente megduplázódik. Ez a törvény évtizedekig hihetetlenül pontosan jellemezte az iparág fejlődését, de ma már a fizikai és gazdasági korlátokba ütközik.
A tranzisztorok méretének csökkentése a nanométeres tartományba olyan problémákat vet fel, mint a kvantum alagút effektus (az elektronok áthatolnak a vékony szigetelőrétegeken), a megnövekedett hőtermelés és az energiafogyasztás. A gyártási költségek is exponenciálisan növekednek a kisebb csíkszélességekkel, mivel rendkívül drága berendezésekre (pl. EUV litográfia) van szükség.
Új anyagok és architektúrák
A Moore törvényének korlátai arra ösztönzik a kutatókat, hogy új anyagokat és áramköri architektúrákat keressenek:
- 2D anyagok: Az olyan anyagok, mint a grafén (egy atom vastagságú szénréteg) és a átmenetifém-dikalkogenidek (TMD-k), rendkívül vékonyak és kiváló elektronikus tulajdonságokkal rendelkeznek. Ezek potenciálisan felválthatják a szilíciumot a jövő ultratiszta tranzisztoraiban.
- Szélessávú félvezetők (SiC, GaN): Már ma is forradalmasítják a teljesítményelektronikát és a nagyfrekvenciás alkalmazásokat, lehetővé téve a hatékonyabb és kisebb eszközöket.
- III-V csoportbeli félvezetők: A gallium-arzenid (GaAs) és más vegyületek továbbra is kulcsfontosságúak az optoelektronikában és a nagyfrekvenciás kommunikációban, ahol a szilícium korlátai érvényesülnek.
- Spintronika: Az elektron töltése mellett a spinjét is hasznosítja az információ tárolására és feldolgozására. Ez alacsonyabb energiafogyasztást és nagyobb sebességet ígér.
- Neuromorfikus számítástechnika: Az emberi agy működését utánozza, neuronhálózatokon alapuló chipeket fejlesztve. Ez hatékonyabbá teheti a mesterséges intelligencia és a gépi tanulás feladatait.
Kvantumszámítástechnika
A kvantumszámítógépek alapjaiban különböznek a klasszikus számítógépektől, mivel qubitek (kvantumbitek) segítségével tárolják és dolgozzák fel az információt. A szilícium alapú kvantumbitek fejlesztése kulcsfontosságú terület, amely lehetővé teheti a kvantumszámítógépek skálázhatóságát és a jelenlegi félvezetőgyártási infrastruktúrával való kompatibilitását.
Bár még gyerekcipőben jár, a kvantumszámítástechnika óriási áttöréseket ígér a gyógyszerkutatásban, anyagtudományban, kriptográfiában és komplex optimalizációs feladatokban.
Integráció és heterogén integráció
A chipek egyre komplexebbé válnak, és nem csupán több tranzisztort, hanem különböző funkciókat (pl. CPU, GPU, memória, AI gyorsítók) integrálnak egyetlen csomagba. A heterogén integráció (chiplets, 3D stacking) lényege, hogy különböző funkciójú, de külön gyártott chipeket (chipleteket) kapcsolnak össze egyetlen tokban, ezzel növelve a teljesítményt és a hatékonyságot, miközben csökkentik a gyártási költségeket.
Ez a megközelítés lehetővé teszi a különböző anyagok és gyártási technológiák optimális kihasználását a speciális feladatokhoz.
Fenntarthatóság és ellátási lánc
A félvezetőipar rendkívül energia- és vízigényes, és jelentős mennyiségű vegyi anyagot használ. A fenntarthatóság egyre nagyobb hangsúlyt kap, beleértve az energiahatékonyabb gyártási folyamatokat, a hulladékcsökkentést és a környezetbarátabb anyagok használatát.
Az elmúlt években megmutatkozott a félvezető ellátási lánc sérülékenysége is, ami globális chiphiányhoz vezetett. Ez arra ösztönzi az országokat és vállalatokat, hogy diverzifikálják a gyártási kapacitásokat és csökkentsék a földrajzi koncentrációt, növelve az ellenálló képességet a jövőbeli zavarokkal szemben.
A félvezetők jövője a folyamatos innovációban rejlik, amely magában foglalja az anyagtudomány, a fizika, a mérnöki tudományok és a számítástechnika összefonódását. Ez az iparág továbbra is a technológiai fejlődés motorja marad, formálva a holnap világát.
