Felületszerű hibák: jelentésük és hatásuk az anyagokban

Az anyagok integritása és megbízhatósága kulcsfontosságú számos ipari és mindennapi alkalmazásban. Legyen szó egy repülőgép szárnyáról, egy gépjármű motorjának alkatrészéről, egy orvosi implantátumról vagy akár egy egyszerű háztartási eszközről, az anyagok teljesítményét alapvetően befolyásolják azok szerkezeti és felületi tulajdonságai. A felületszerű hibák, ahogy a nevük is sugallja, az anyagok külső rétegében, vagy annak közvetlen közelében megjelenő anomáliák, melyek jelentős hatással lehetnek az anyag viselkedésére, élettartamára és funkcionális képességére. Ezek a hibák nem csupán esztétikai problémát jelentenek, hanem gyakran a meghibásodások kiindulópontjai is, melyek katasztrofális következményekkel járhatnak.

Az anyagok felülete az, ami először érintkezik a környezettel, legyen az levegő, víz, agresszív kémiai anyagok vagy mechanikai terhelés. Ezért a felület minősége, szerkezete és kémiai összetétele alapvetően meghatározza az anyag korrózióállóságát, kopásállóságát, fáradási élettartamát és sok más fontos tulajdonságát. A felületszerű hibák, még ha mikroszkopikusak is, gyakran feszültségkoncentrációs pontokként funkcionálnak, amelyek gyengítik az anyagot és felgyorsítják a károsodási folyamatokat. Ennek megértése alapvető fontosságú a biztonságos és tartós szerkezetek, alkatrészek tervezésében, gyártásában és üzemeltetésében.

A felületszerű hibák alapvető fogalma és osztályozása

A felületszerű hibák gyűjtőfogalom, amely az anyagok felületén vagy a felület közelében elhelyezkedő minden olyan anomáliát magában foglal, amely eltér az anyag ideális, homogén szerkezetétől, és negatívan befolyásolhatja annak tulajdonságait. Fontos megkülönböztetni a felületi hibákat az anyag belsejében elhelyezkedő térfogati hibáktól, bár a kettő között gyakran van átfedés, és egy belső hiba is eljuthat a felületre.

Az anyagok felülete egy különleges régió, melynek atomszerkezete, kémiai összetétele és energiaszintje eltér a belső, térfogati részektől. Ez az eltérés önmagában nem hiba, hanem az anyagfelület természetes állapota. A hibák akkor keletkeznek, amikor valamilyen folyamat során ez az ideálisnak tekinthető felületi állapot károsodik vagy megváltozik, ami az anyag teljesítményének romlásához vezet.

A felületszerű hibákat számos szempont szerint osztályozhatjuk, ami segít a jelenségek jobb megértésében és a megfelelő vizsgálati, illetve megelőzési módszerek kiválasztásában. Az egyik leggyakoribb osztályozás a hiba mérete és jellege alapján történik.

Makroszkopikus és mikroszkopikus hibák

A makroszkopikus hibák szabad szemmel, vagy egyszerű nagyítóval is láthatóak. Ezek közé tartoznak például a mély karcolások, a repedések, a felületi egyenetlenségek, a sorják, a bemarások vagy a nagyméretű oxidrétegek. Ezek a hibák gyakran már a gyártás vagy megmunkálás során keletkeznek, és könnyen detektálhatók. Hatásuk azonnal felismerhető lehet, például egy alkatrész nem illeszkedik megfelelően, vagy esztétikailag elfogadhatatlan.

A mikroszkopikus hibák ezzel szemben csak nagy nagyítással, mikroszkóp segítségével válnak láthatóvá. Ide tartoznak a mikrorepedések, a pórusok, a zárványok, a szemcsehatárok menti elválások, a felületi kémiai eltérések vagy a mikroszkopikus érdesség. Bár ezek a hibák méretükben kisebbek, hatásuk gyakran sokkal súlyosabb lehet, mint a makroszkopikus hibáké, mivel ők a fáradás, a korrózió vagy a rideg törés kiindulópontjai. Ezek detektálása speciális roncsolásmentes vizsgálati módszereket igényel.

Keletkezési módok: gyártás, megmunkálás, üzemeltetés során

A felületszerű hibák keletkezhetnek az anyagok életciklusának különböző szakaszaiban:

• Gyártás során: Az alapanyag előállítása, mint például az öntés, hengerlés vagy kovácsolás, már magában hordozza a hibák keletkezésének lehetőségét. Az öntési hibák, mint a gázbuborékok, zárványok, zsugorodási üregek, vagy a hengerlés során keletkező repedések gyakran a felületen is megjelennek. A hegesztés során keletkező varrathibák, mint a porozitás, salakzárványok vagy repedések szintén ide tartoznak.
• Megmunkálás során: A felületi megmunkálás, mint az esztergálás, marás, fúrás, köszörülés, polírozás vagy felületkezelés, szintén generálhat hibákat. Rossz szerszámválasztás, nem megfelelő vágási paraméterek, túlzott hőbevitel vagy elégtelen hűtés karcolásokat, égési nyomokat, felületi érdességet, felületi feszültségeket vagy mikrorepedéseket okozhat.
• Üzemeltetés során: Az anyagok használat közben folyamatosan ki vannak téve különböző környezeti és mechanikai hatásoknak. A fáradás, korrózió, erózió, kopás, kúszás vagy feszültségkorrózió mind olyan folyamatok, amelyek az idő múlásával felületi hibákhoz, repedésekhez és végül az anyag meghibásodásához vezethetnek. A környezet, a terhelés jellege és az üzemeltetési hőmérséklet mind befolyásolja a hibák kialakulását.

A felületszerű hibák típusai és jellemzőik

A felületszerű hibák rendkívül sokfélék lehetnek, és jellegük szerint különböző kategóriákba sorolhatók. A leggyakoribb típusok megértése elengedhetetlen a megfelelő diagnózishoz és megelőzéshez.

Geometriai hibák

Ezek a hibák az anyag felületének alakjában, topográfiájában mutatkozó eltérésekre utalnak.

A felületi érdesség az anyag felületének mikrogeometriai egyenetlenségeit jelenti. Bár nem mindig tekinthető „hibának” (bizonyos alkalmazásokban, mint például a tapadásnál, a nagyobb érdesség kívánatos lehet), a legtöbb esetben a kisebb érdesség a jobb. A túlzott érdesség növelheti a súrlódást, a kopást, és feszültségkoncentrációt okozhat, csökkentve a fáradási élettartamot és a korrózióállóságot. A hullámosság az érdességnél nagyobb léptékű, periodikus vagy aperiodikus felületi egyenetlenségeket jelenti.

A karcolások, bemetszések és hornyok mechanikai sérülések, amelyek éles éleket, feszültségkoncentrációs pontokat hoznak létre. Ezek a hibák jelentősen csökkenthetik az anyag szilárdságát, különösen dinamikus terhelés esetén, mivel a repedések gyakran ezekről a pontokról indulnak ki. A mélységük és élességük kulcsfontosságú a hatásuk megítélésében.

A sorják és bemarások a megmunkálás vagy az öntés során keletkező felületi kiemelkedések vagy mélyedések. A sorják élesek lehetnek és sérülést okozhatnak, míg a bemarások, hasonlóan a karcolásokhoz, feszültségkoncentrációs pontokként szolgálhatnak. Mindkettő befolyásolhatja az alkatrészek illeszkedését és működését.

„A felületi érdesség nem csupán esztétikai kérdés; a megfelelő felületminőség elengedhetetlen a hosszantartó fáradási élettartam és a korrózióállóság biztosításához, különösen kritikus alkalmazások esetén.”

Szerkezeti hibák (mikroszerkezeti)

Ezek a hibák az anyag belső mikroszerkezetének felületi vagy felületközeli anomáliáira vonatkoznak.

A zárványok olyan idegen anyagrészecskék (pl. oxidok, szulfidok, nitridek), amelyek az anyagba ágyazódnak a gyártás során. Ha ezek a zárványok a felület közelében helyezkednek el, vagy a felületen is megjelennek, akkor feszültségkoncentrációs pontokként, vagy korróziós gócokként funkcionálhatnak. A gázbuborékok vagy pórusok szintén gyártási hibák, amelyek a felületen üregekként jelenhetnek meg, csökkentve az effektív keresztmetszetet és a korrózióállóságot.

A repedések, különösen a mikrorepedések és hajszálrepedések, a legveszélyesebb felületszerű hibák közé tartoznak. Ezek a hibák rendkívül magas feszültségkoncentrációt okoznak az élükön, ami repedésterjedéshez és az anyag gyors meghibásodásához vezethet, különösen dinamikus vagy fárasztó terhelés esetén. Gyakran a felületi karcolásokból, zárványokból vagy más hibákból indulnak ki.

A felületi kémiai eltérések magukban foglalhatják az oxidrétegeket, a dekarbonizációt (széntartalom csökkenése a felületen), vagy a felületi edzés során keletkező fázisátalakulásokat. Az oxidrétegek bizonyos esetekben védő hatásúak lehetnek (passziválás), máskor viszont rideg, leváló rétegeket képezhetnek, amelyek repedések kiindulópontjai lehetnek. A dekarbonizált réteg puhább és gyengébb, mint az alapanyag, így csökkenti az alkatrész fáradási élettartamát.

Kémiai hibák

Ezek a hibák az anyag felületének kémiai összetételében vagy állapotában bekövetkező változásokra utalnak.

A korrózió az anyag környezetével való kémiai vagy elektrokémiai kölcsönhatása következtében bekövetkező károsodása. A felületszerű hibák gyakran korróziós gócokként szolgálnak, ahol a folyamat felgyorsul. A pontkorrózió például kis mélyedéseket hoz létre a felületen, amelyek feszültségkoncentrációt okozhatnak. A réshatások olyan résekben alakulnak ki, ahol az oxigénellátás korlátozott, és a kémiai egyensúly felborul. A feszültségkorrózió a korrózió és a mechanikai feszültség szinergikus hatása, amely repedések keletkezéséhez vezet.

A szennyeződések és felületi lerakódások olyan idegen anyagok, amelyek megtapadnak az anyag felületén. Ezek lehetnek por, olaj, zsír, vagy kémiai maradványok. A szennyeződések befolyásolhatják az anyag tribológiai tulajdonságait, csökkenthetik a tapadást bevonatok esetén, és korróziós gócokat képezhetnek. A lerakódások megváltoztathatják a hőátadást és az elektromos vezetőképességet is.

A felületi bevonatok hibái szintén kritikusak. A bevonatok (pl. festék, galvanikus bevonat, kerámia bevonat) célja az anyag védelme vagy tulajdonságainak javítása. Ha azonban a bevonat hibás (pl. porozitás, tapadás hiánya, repedések), akkor nemcsak nem látja el a funkcióját, hanem maga is hibaként funkcionálhat, felgyorsítva az alapanyag károsodását.

A felületszerű hibák hatása az anyagok mechanikai tulajdonságaira

A felületszerű hibák legjelentősebb hatása az anyagok mechanikai tulajdonságainak romlásában mutatkozik meg. Ez a romlás az anyag élettartamának csökkenéséhez és végső soron a meghibásodáshoz vezethet.

Szilárdság

A feszültségkoncentráció jelensége kulcsfontosságú a felületszerű hibák hatásának megértésében. Bármilyen éles bemetszés, karcolás, pórus vagy repedés az anyag felületén feszültségkoncentrációs pontként viselkedik. Ez azt jelenti, hogy a névleges terhelés hatására ezeken a pontokon a helyi feszültség sokkal magasabb lehet, mint az anyag többi részén. A feszültségkoncentrációs tényező (K_t) megmutatja, hányszorosára nő a feszültség egy adott geometria mellett.

A megnövekedett helyi feszültség miatt az anyag statikus szilárdsága (pl. szakítószilárdsága, folyáshatára) csökken. Még ha az anyag többi része képes is lenne elviselni a névleges terhelést, a feszültségkoncentrációs ponton már elérheti a folyáshatárt vagy akár a szakítószilárdságot, ami helyi képlékeny alakváltozáshoz, majd repedéskezdeményezéshez vezethet. Ez különösen igaz rideg anyagok esetében, ahol a képlékeny alakváltozás korlátozott.

Fáradás

A felületszerű hibák a fáradás szempontjából rendkívül kritikusak. A fáradás az anyagok károsodása ismétlődő vagy változó terhelés hatására, még akkor is, ha a terhelés amplitúdója jóval a folyáshatár alatt van. A fáradási folyamat három fő szakaszra osztható: repedéskezdeményezés, repedésterjedés és végül a gyors törés.

A fáradási repedés keletkezése és terjedése szinte mindig a felületről, vagy a felület közelében lévő hibákról indul. A feszültségkoncentrációs pontok, mint a karcolások, zárványok, pórusok vagy éles sarkok, ideális helyszínei a mikrorepedések kialakulásának. Ezek a mikrorepedések aztán az ismétlődő terhelés hatására fokozatosan terjednek befelé az anyagba, amíg az alkatrész keresztmetszete annyira le nem csökken, hogy már nem képes elviselni a terhelést, és bekövetkezik a gyors törés.

A felületszerű hibák drámaian csökkentik az anyag fáradási élettartamát. Egy tökéletesen sima felületű, hibamentes anyagminta sokkal több terhelési ciklust képes elviselni, mint egy olyan, amelyen apró karcolások vagy érdességek vannak. A felületi érdesség, a húzó maradó feszültségek és a felületi zárványok mind negatívan befolyásolják a fáradási viselkedést. Éppen ezért a felületkezelési eljárások, mint a shot peening (sörétezés) vagy a nitridálás, amelyek nyomó maradó feszültséget hoznak létre a felületen, jelentősen növelhetik a fáradási élettartamot, mivel ellensúlyozzák a felületi húzófeszültségeket és gátolják a repedéskezdeményezést.

„A fáradás az anyagok csendes gyilkosa. A felületszerű hibák gyakran szolgálnak a fáradási repedések melegágyaként, lerövidítve az alkatrészek élettartamát és növelve a váratlan meghibásodások kockázatát.”

Törésmechanika

A törésmechanika tudományága a repedések jelenlétében lévő anyagok viselkedését vizsgálja. A felületszerű hibák, különösen a repedések, alapvetően befolyásolják az anyag törésállóságát. A repedéskezdeményezés és terjedés az anyag felületén lévő hibákról indulhat ki, és a repedés mechanikája leírja, hogy milyen kritikus feszültségintenzitási tényező (K_IC) vagy kritikus energiaszabadulási sebesség (G_IC) mellett kezd el terjedni egy adott méretű repedés.

A felületi hibák jelenléte csökkenti az anyag rideg törési ellenállását. Rideg anyagok esetében egy apró felületi repedés is elegendő lehet ahhoz, hogy a terhelés hatására azonnal, képlékeny alakváltozás nélkül bekövetkezzen a katasztrofális törés. Képlékeny anyagoknál a felületi hibák a képlékeny alakváltozást lokalizálhatják, de továbbra is csökkentik a töréshez szükséges energiát.

Kopás és erózió

A felületi érdesség és a felületszerű hibák jelentősen befolyásolják az anyagok tribológiai viselkedését, azaz a súrlódását és kopását. A durva felület nagyobb súrlódást és kopást eredményezhet, mivel a felületi csúcsok könnyebben deformálódnak és leválnak. A karcolások és bemetszések szintén növelhetik a kopás sebességét, mivel további feszültségkoncentrációs pontokat és kiemelkedéseket hoznak létre.

Az erózió, ami folyadék vagy gáz áramlásával és szilárd részecskék becsapódásával járó anyagveszteség, szintén felgyorsulhat a felületszerű hibák jelenlétében. A hibák turbulenciát okozhatnak az áramló közegben, és a részecskék becsapódása könnyebben károsítja a már eleve sérült felületet. Ezáltal a felületi hibák csökkentik az anyag kopásállóságát és erózióval szembeni ellenállását.

Korrózió és feszültségkorrózió

A felületszerű hibák jelentős szerepet játszanak a korróziós folyamatokban. Ezek a hibák gyakran korróziós gócokként funkcionálnak, ahol a passzív réteg megsérül, vagy ahol a kémiai környezet kedvezőbbé válik a korrózió számára. A karcolások, pórusok, zárványok vagy a felületi érdesség mind olyan helyek, ahol a korrózió könnyebben indulhat el és terjedhet.

A szinergikus hatások, mint például a fáradás-korrózió, rendkívül veszélyesek. Ebben az esetben a korróziós folyamatok felgyorsítják a fáradási repedések keletkezését és terjedését, míg a fáradási ciklusok megsértik a passzív réteget, és friss, korrózióra hajlamos felületet tárnak fel. A felületi hibák tovább erősítik ezt a kölcsönhatást, jelentősen lerövidítve az alkatrészek élettartamát agresszív környezetben.

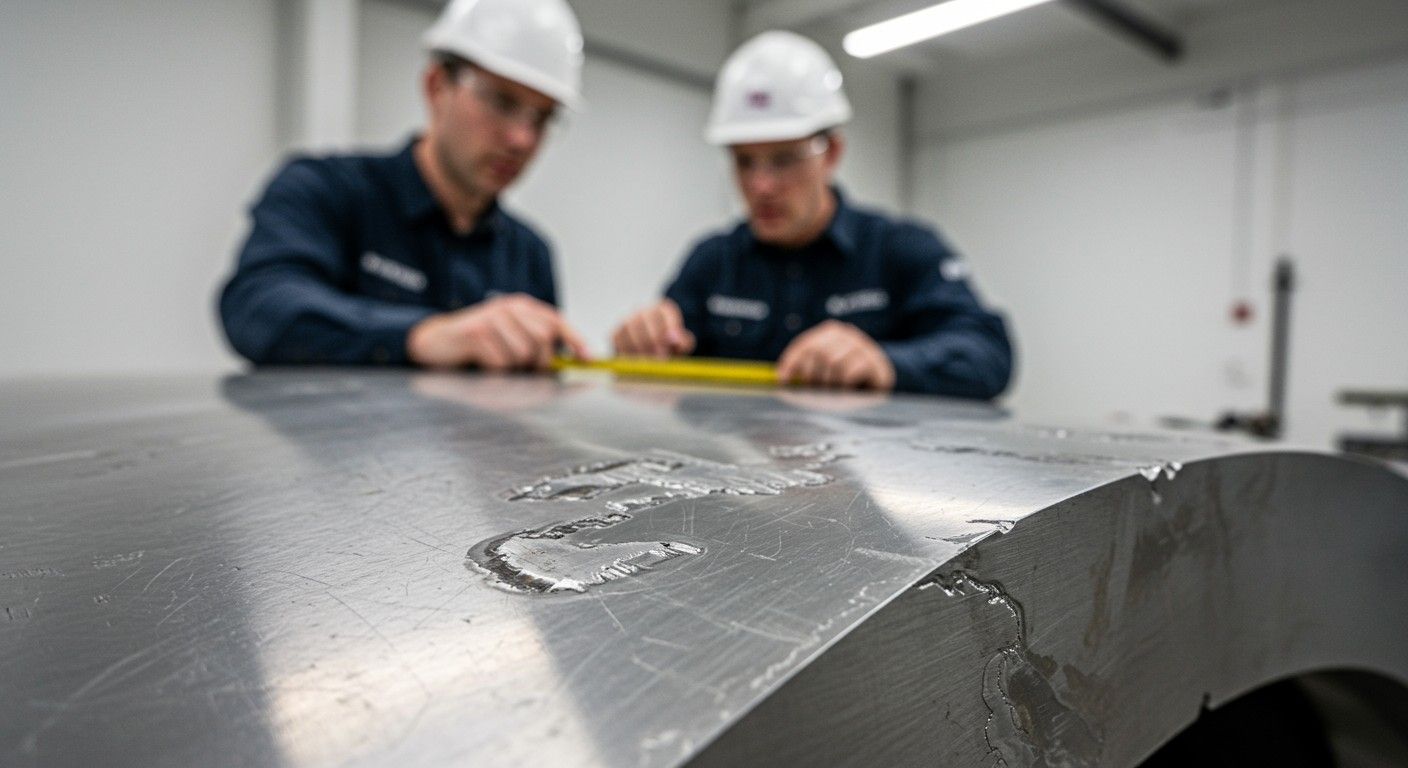

A felületszerű hibák hatása egyéb tulajdonságokra

A felületszerű hibák hatása nem korlátozódik kizárólag a mechanikai tulajdonságokra. Számos más funkcionális és esztétikai szempontból is jelentős lehet a jelenlétük.

Funkcionális tulajdonságok

Az elektromos vezetőképesség például érzékeny lehet a felületi hibákra. Egy elektronikai érintkező felületén lévő oxidréteg, szennyeződés vagy érdesség növelheti az érintkezési ellenállást, ami túlmelegedéshez és a berendezés meghibásodásához vezethet. Az elektromos csatlakozásoknál a sima, tiszta felület elengedhetetlen a megbízható működéshez.

A hővezetőképesség is befolyásolt lehet, különösen, ha a felületszerű hibák hőátadó felületeken jelentkeznek. Egy hőcserélő felületén lévő lerakódás vagy oxidréteg csökkentheti a hőátadás hatékonyságát, ami az egész rendszer teljesítményét ronthatja. A felületi érdesség növelheti a hőátadást bizonyos esetekben (pl. turbulens áramlásnál), de máskor csökkentheti az effektív érintkezési felületet.

Az optikai tulajdonságok, mint a fényvisszaverés, áteresztés vagy szórás, jelentősen megváltozhatnak a felületszerű hibák miatt. Egy polírozott felületen lévő karcolás vagy érdesség csökkenti a fényvisszaverést és növeli a szórást, ami optikai lencséknél, tükröknél vagy dekoratív felületeknél elfogadhatatlan. Az optikai eszközök esetében a mikroszkopikus hibák is kritikusak lehetnek.

A tömítési képesség szintén alapvető fontosságú számos ipari alkalmazásban, például nyomástartó edényeknél, szelepeknél vagy hidraulikus rendszereknél. Egy tömítőfelületen lévő karcolás, bemetszés vagy érdesség tömítetlenséget okozhat, ami folyadék vagy gáz szivárgásához vezethet, súlyos biztonsági és környezetvédelmi kockázatokat hordozva.

Esztétikai szempontok

Bár sok esetben az esztétika másodlagos a funkcióhoz képest, vannak olyan termékek és alkatrészek, ahol a felületminőség és a megjelenés kulcsfontosságú. A karcolások, foltok, egyenetlenségek vagy egyéb felületszerű hibák rontják a termék vizuális minőségét és értékcsökkenést okozhatnak. Ez különösen igaz a fogyasztói termékekre, az építészeti elemekre, a luxustermékekre vagy az autóipari karosszériaelemekre, ahol a hibátlan megjelenés elvárás.

Egy felületi hiba, ami mechanikai szempontból elhanyagolható, esztétikailag mégis elfogadhatatlanná teheti a terméket, ami selejtezéshez és gazdasági veszteséghez vezet. Az esztétikai hibák gyakran a minőségérzetet is befolyásolják, még akkor is, ha az alapvető funkció nem sérül.

A felületszerű hibák detektálása és jellemzése

A felületszerű hibák azonosítása és jellemzése alapvető fontosságú a meghibásodások megelőzésében, az anyagok élettartamának becslésében és a minőség-ellenőrzésben. Számos vizsgálati módszer áll rendelkezésre, melyeket két fő kategóriába sorolhatunk: roncsolásmentes és roncsolásos vizsgálatok.

Roncsolásmentes vizsgálatok (NDT)

A roncsolásmentes vizsgálatok (NDT – Non-Destructive Testing) lehetővé teszik az anyagok és alkatrészek integritásának ellenőrzését anélkül, hogy károsítanák azokat. Ezek különösen fontosak a gyártásközi ellenőrzések és az üzemeltetés közbeni felügyelet során.

• Vizuális vizsgálat (VT): Ez a legegyszerűbb és leggyakrabban alkalmazott NDT módszer. Szabad szemmel vagy optikai segédeszközök (nagyító, endoszkóp) segítségével végzik. Alkalmas makroszkopikus hibák, mint a karcolások, repedések, sorják, felületi egyenetlenségek, hegesztési hibák és korróziós nyomok detektálására. Bár olcsó és gyors, csak a felületi hibákat észleli, és függ az ellenőr tapasztalatától.
• Folyadékbehatolásos vizsgálat (PT): Főként nem porózus fémek és nem fémek felületi repedéseinek, pórusainak és egyéb nyitott felületi hibáinak kimutatására szolgál. Egy penetrációs folyadékot visznek fel a tisztított felületre, ami behatol a hibákba. Ezután a felesleget eltávolítják, és egy előhívót visznek fel, ami kiszívja a hibákból a penetránst, láthatóvá téve azokat.
• Mágneses részecskés vizsgálat (MT): Ferromágneses anyagok (vas, nikkel, kobalt és ötvözeteik) felületi és felületközeli repedéseinek és hibáinak kimutatására alkalmas. Az alkatrészt mágnesezik, majd finom mágneses részecskéket (port) szórnak rá. A hibák környezetében a mágneses erővonalak kiszöknek, és magukhoz vonzzák a részecskéket, láthatóvá téve a hibát.
• Ultrahangos vizsgálat (UT): Nagyfrekvenciás hanghullámokat használnak az anyagba való behatolásra. Az ultrahanghullámok visszaverődnek a hibákról (repedések, zárványok, üregek), és a visszavert jel elemzésével meghatározható a hiba helye, mérete és jellege. Alkalmas felületszerű és belső hibák detektálására egyaránt.
• Örvényáramos vizsgálat (ET): Elektromosan vezető anyagok felületi és felületközeli hibáinak (repedések, korrózió, vastagságkülönbségek) kimutatására szolgál. Egy tekercsben váltakozó áramot vezetnek, ami örvényáramokat indukál az anyagban. A hibák megváltoztatják az örvényáramok útját, ami a tekercs impedanciájának változásában mérhető.
• Röntgen- és gammasugárzásos vizsgálat (RT): Az anyag belső szerkezetének vizualizálására szolgál. A sugárzás áthalad az anyagon, és a hibák (pl. pórusok, zárványok, repedések) eltérő mértékben nyelik el a sugárzást, ami egy detektoron (filmen vagy digitális érzékelőn) árnyékot hagy, láthatóvá téve a hibát. Bár elsősorban térfogati hibákra használják, a felületszerű hibák is detektálhatók, ha mélységük elegendő.
• Akusztikus emissziós vizsgálat (AE): Ez a módszer az anyagban bekövetkező hirtelen energiafelszabadulás által keltett hanghullámokat detektálja. Repedések terjedése, fázisátalakulások vagy plasztikus deformációk során keletkeznek ilyen hangok. Folyamatos monitoringra alkalmas, és a felületi repedések terjedését is nyomon követheti.

Roncsolásos vizsgálatok

A roncsolásos vizsgálatok során az anyagot vagy alkatrészt károsítják vagy tönkreteszik a vizsgálat céljából. Ezeket általában anyagfejlesztés, minősítés vagy meghibásodás-elemzés során alkalmazzák, amikor az alkatrész már nem kerül vissza üzembe.

• Fémográfia (mikroszkópia): Az anyag felületét előkészítik (csiszolás, polírozás, maratás), majd optikai mikroszkóppal vizsgálják. Lehetővé teszi a mikroszerkezet, a szemcsehatárok, a fázisok, a zárványok, a pórusok és a mikrorepedések vizualizálását és jellemzését. Fontos eszköz a felületi rétegek, bevonatok vizsgálatában is.
• Mechanikai vizsgálatok: Különböző mechanikai terhelési próbákat végeznek az anyagon.
  • Szakítóvizsgálat: Az anyag szakítószilárdságát, folyáshatárát, nyúlását és keresztmetszet-csökkenését méri. A felületi hibák csökkenthetik ezeket az értékeket.
  • Hajlítóvizsgálat: Az anyag képlékenységét és repedésállóságát vizsgálja hajlítási terhelés alatt.
  • Keménységmérés: Az anyag felületi keménységét méri (pl. Vickers, Rockwell, Brinell). A felületi hibák, mint a dekarbonizáció, csökkenthetik a keménységet.
  • Ütésvizsgálat (Charpy, Izod): Az anyag ridegségét vizsgálja alacsony hőmérsékleten vagy gyors terhelés esetén. A felületi hibák ronthatják az ütésállóságot.
  • Fáradási vizsgálat: Az anyag fáradási élettartamát méri változó terhelés alatt. A felületi hibák jelentősen befolyásolják az eredményeket.
• Felületi profilometria: A felület érdességét, hullámosságát és egyéb geometriai jellemzőit méri érintéses (tűs profilométer) vagy érintésmentes (optikai profilométer, lézeres szkennelés) módszerekkel. Részletes topográfiai információt szolgáltat a felületi hibákról.
• Elektronmikroszkópia (SEM, TEM): A pásztázó elektronmikroszkóp (SEM) rendkívül nagy felbontású képeket biztosít a felületekről, lehetővé téve a mikrorepedések, törési felületek, zárványok és egyéb felületi morfológiai jellemzők részletes vizsgálatát. A transzmissziós elektronmikroszkóp (TEM) még nagyobb felbontást kínál, atomi szintű részleteket tárva fel.
• Spektroszkópiai módszerek (EDX, XPS, Auger): Ezek a módszerek az anyag felületének kémiai összetételét vizsgálják. Az EDX (Energy Dispersive X-ray Spectroscopy) a SEM-mel kombinálva lehetővé teszi a felületi zárványok vagy szennyeződések elemi összetételének meghatározását. Az XPS (X-ray Photoelectron Spectroscopy) és az Auger spektroszkópia a felületi rétegek kémiai állapotáról és összetételéről ad információt, ami a korróziós termékek vagy a felületi szennyeződések azonosításában hasznos.

A felületszerű hibák megelőzése és kezelése

A felületszerű hibák megelőzése sokkal költséghatékonyabb, mint a javításuk vagy a meghibásodások következményeinek kezelése. A megelőzés az anyag teljes életciklusát átfogja, a tervezéstől az üzemeltetésig.

Tervezés

Már a tervezési fázisban számos lépést lehet tenni a felületszerű hibák kockázatának minimalizálására.

• Anyagválasztás: A megfelelő anyag kiválasztása, amely ellenáll a várható terheléseknek és környezeti hatásoknak (pl. korrózió, kopás, fáradás), alapvető. Magasabb tisztaságú anyagok választása csökkenti a zárványok okozta felületi hibák kockázatát.
• Geometria optimalizálása: A tervezőknek kerülniük kell az éles sarkokat, bemetszéseket és hirtelen keresztmetszet-változásokat, mivel ezek feszültségkoncentrációs pontokként funkcionálnak, és a repedések kiindulópontjai lehetnek. A lekerekítések, ívek alkalmazása csökkenti a feszültségcsúcsokat.
• Felületi bevonatok tervezése: A bevonatok (pl. korrózióvédő festékek, keménykróm bevonatok, hőálló kerámiák) alkalmazásának tervezésekor figyelembe kell venni a bevonat és az alapanyag kompatibilitását, a bevonat vastagságát, tapadását és integritását. A bevonatok célja a felületi hibák káros hatásainak kompenzálása vagy megelőzése lehet.

Gyártás és megmunkálás

A gyártási és megmunkálási folyamatok gondos ellenőrzése kulcsfontosságú a felületszerű hibák minimalizálásában.

• Megfelelő gyártástechnológia: Az öntési, hengerlési, kovácsolási és hegesztési paraméterek optimalizálása elengedhetetlen a belső és felületi hibák elkerüléséhez. Például a hegesztésnél a megfelelő előmelegítés, varratelőkészítés és hegesztési sebesség minimalizálja a repedések és porozitás kockázatát.
• Precíz megmunkálás: A megmunkálási paraméterek (pl. vágási sebesség, előtolás, szerszámgeometria) helyes beállítása segít elkerülni a karcolásokat, égési nyomokat, túlzott érdességet és a felületi réteg károsodását. A megfelelő hűtő-kenő folyadékok használata is hozzájárul a jó felületminőséghez.
• Felületkezelési eljárások: Számos eljárás létezik a felület tulajdonságainak javítására és a hibák megelőzésére.
  • Polírozás: Csökkenti az érdességet és eltávolítja a felületi egyenetlenségeket, javítva a fáradási élettartamot és a korrózióállóságot.
  • Shot peening (sörétezés): Apró golyókkal bombázzák a felületet, ami nyomó maradó feszültséget hoz létre. Ez gátolja a fáradási repedések kezdeményezését.
  • Lézeres felületkezelés: A lézerrel történő felületi olvasztás és gyors lehűtés megváltoztathatja a felületi mikroszerkezetet, javítva a keménységet és kopásállóságot.
  • Nitridálás, karburálás: Ezek a termokémiai kezelések növelik a felületi keménységet és kopásállóságot a felületi réteg kémiai összetételének megváltoztatásával (pl. nitrogén vagy szén bevitele).
  • Galvanikus bevonatok, festékek: Védelmet nyújtanak a korrózióval és kopással szemben.
• Minőség-ellenőrzés a gyártás során: Rendszeres NDT vizsgálatok beépítése a gyártási folyamatba (pl. vizuális ellenőrzés, folyadékbehatolásos vizsgálat) lehetővé teszi a hibák korai felismerését és korrekcióját, mielőtt azok súlyos problémát okoznának.

Üzemeltetés

Még a tökéletesen gyártott alkatrészek is károsodhatnak az üzemeltetés során, ha nem megfelelő körülmények között használják őket.

• Környezeti hatások minimalizálása: Megfelelő korrózióvédelem (pl. bevonatok, katódos védelem) alkalmazása, valamint az agresszív kémiai anyagokkal való érintkezés elkerülése elengedhetetlen.
• Rendszeres karbantartás és ellenőrzés: Az alkatrészek rendszeres vizuális és NDT vizsgálata (pl. ultrahang, örvényáram) lehetővé teszi a hibák időbeni felismerését, mielőtt azok kritikus méretet érnének el. Az időszakos tisztítás és kenés is hozzájárul a felület integritásának megőrzéséhez.
• Megfelelő terhelés: Az alkatrészeket a tervezési specifikációknak megfelelő terhelés alatt kell üzemeltetni. A túlterhelés, túl gyors ciklusok vagy extrém hőmérsékletek felgyorsíthatják a fáradási és egyéb károsodási folyamatokat.

Javítási stratégiák

Ha a felületszerű hibák már kialakultak, bizonyos esetekben még van lehetőség a javításra, meghosszabbítva az alkatrész élettartamát.

• Hegesztéses javítás: Mélyebb repedések vagy anyaghiány esetén hegesztéssel pótolható az anyag. Fontos a megfelelő hegesztési eljárás és töltőanyag kiválasztása, valamint a hegesztés utáni hőkezelés, hogy a hegesztés ne okozzon újabb hibákat vagy feszültségeket.
• Felületi bevonatok felvitele: A sérült bevonatok javítása vagy új bevonatok felvitele segíthet a korrózióvédelem helyreállításában vagy a kopásállóság javításában.
• Mechanikai megmunkálás: Sekély karcolások, bemetszések vagy felületi egyenetlenségek eltávolíthatók mechanikai megmunkálással (pl. csiszolás, polírozás, marás), feltéve, hogy az anyagvastagság csökkenése nem befolyásolja az alkatrész teherbírását. Fontos utána a felületkezelés, hogy a megmunkálás ne hozzon létre újabb feszültségkoncentrációs pontokat.

Ipari alkalmazások és esettanulmányok

A felületszerű hibák hatása és kezelése széles körben érinti a modern ipar számos ágazatát. Néhány példa a teljesség igénye nélkül:

A gépiparban a tengelyek, fogaskerekek, csapágyak és hajtóművek mind kritikusan érzékenyek a felületszerű hibákra. Egy apró karcolás egy tengelyen drámaian csökkentheti annak fáradási élettartamát, ami váratlan töréshez vezethet. A fogaskerekek felületi edzése és pontos megmunkálása elengedhetetlen a megfelelő kopásállóság és terhelhetőség biztosításához. A csapágyak felületi érdessége közvetlenül befolyásolja a súrlódást és az élettartamot.

A repülőgépiparban a biztonság a legfontosabb. A turbinalapátok, a szerkezeti elemek és a futóművek rendkívül magas ciklikus terhelésnek vannak kitéve. Itt a mikroszkopikus felületi hibák is katasztrofális következményekkel járhatnak. Ezért alkalmaznak rendkívül szigorú minőség-ellenőrzést, fejlett NDT módszereket és speciális felületkezeléseket (pl. shot peening a fáradási élettartam növelésére, hőálló bevonatok a turbinalapátokon) az ilyen alkatrészeknél.

Az autóiparban a motoralkatrészek (dugattyúk, főtengelyek, szelepek), futóművek és karosszériaelemek is érintettek. A motoralkatrészek felületi keménysége és érdessége befolyásolja a kopást és az üzemanyag-fogyasztást. A karosszériaelemek korrózióvédelme és felületkezelése (festés, galvanizálás) kritikus az élettartam és az esztétika szempontjából. A modern autókban a könnyűfém alkatrészek, mint az alumíniumötvözetek, szintén érzékenyek a felületi hibákra.

Az építőiparban az acélszerkezetek (hidak, épületek vázai) és a betonelemek felületi integritása alapvető. Az acélszerkezeteknél a hegesztési varratok felületi hibái, a korrózió és a védőbevonatok sérülései jelentős kockázatot jelentenek. A betonfelületek repedései lehetővé tehetik a víz és a korrozív anyagok behatolását, ami a vasbetétek korróziójához vezethet, gyengítve a szerkezetet.

Az elektronikai iparban a csatlakozók, nyomtatott áramköri lapok és félvezető eszközök felületi hibái eltérő, de nem kevésbé kritikus problémákat okoznak. Egy apró felületi szennyeződés vagy oxidréteg egy csatlakozón növelheti az elektromos ellenállást, ami túlmelegedéshez vagy jelveszteséghez vezethet. A nyomtatott áramköri lapok felületi hibái rövidzárlatot okozhatnak, vagy megszakíthatják az áramkört.

Az orvostechnikában az implantátumok (pl. csípőprotézisek, fogászati implantátumok) felületi hibái súlyos egészségügyi kockázatot jelentenek. A felületi érdesség, a korrózió vagy a kopásból származó részecskék gyulladáshoz, kilökődéshez és az implantátum idő előtti meghibásodásához vezethetnek. Ezért az orvosi implantátumok felületkezelése és minőség-ellenőrzése rendkívül szigorú előírásoknak felel meg.
