Az elektronoptika egy lenyűgöző és rendkívül fontos tudományág, amely az elektronok viselkedését vizsgálja elektromos és mágneses terekben, különösen azzal a céllal, hogy ezeket az elektronokat fókuszálja, eltérítse vagy gyorsítsa. Gyakorlatilag az elektronoptika az a tudomány, amely az elektronsugarakat a fényhez hasonlóan kezeli, lehetővé téve olyan eszközök létrehozását, amelyek az atomi és molekuláris világba nyújtanak betekintést, vagy precíziós gyártási folyamatokat tesznek lehetővé. Míg a hagyományos optika a fotonokkal foglalkozik, addig az elektronoptika az elektronok hullám-részecske kettős természetét használja ki, hogy a látható fénynél sokkal kisebb hullámhosszúságú „sugárzással” dolgozzon.
Ezen a területen a fókuszálás és az eltérítés alapvető műveletek, amelyeket speciális elektromos vagy mágneses lencsékkel, úgynevezett elektronlencsékkel valósítanak meg. Ezek az elemek az elektronnyaláb útját befolyásolják, hasonlóan ahhoz, ahogyan az üveglencsék a fénysugarakat. Az elektronoptika alapvető elméleti kerete a klasszikus elektrodinamikára és a kvantummechanika bizonyos aspektusaira épül, különösen de Broglie hullámhosszának koncepciójára, amely az elektronok hullámszerű viselkedését írja le.
A terület fejlődése forradalmasította a tudományos kutatást és a technológiai innovációt, lehetővé téve olyan eszközök megalkotását, mint az elektronmikroszkópok, amelyek a nanovilágba engednek bepillantást, vagy az elektronnyaláb litográfia, amely a mikroelektronikai ipar alapköve. Az elektronoptika tehát nem csupán egy elméleti diszciplína, hanem számos gyakorlati alkalmazás alapja, amelyek nélkül a modern technológia elképzelhetetlen lenne.
Az elektronoptika alapelvei és az elektronlencsék működése
Az elektronoptika alapvető működési elve a töltött részecskék, azaz az elektronok mozgásának szabályozásán alapul elektromos és mágneses terek segítségével. Az elektronok, mint töltött részecskék, érzékenyen reagálnak az elektromos és mágneses mezőkre, amelyek képesek gyorsítani, lassítani, eltéríteni és fókuszálni őket. Ez a viselkedés teszi lehetővé az elektronlencsék, az elektronoptikai rendszerek kulcsfontosságú elemeinek megtervezését és működtetését.
Elektrosztatikus lencsék
Az elektrosztatikus lencsék működése az elektromos terekre épül. Ezek a lencsék általában szimmetrikusan elhelyezett elektródákból állnak, amelyekre különböző potenciálokat kapcsolnak. Az elektródák közötti potenciálkülönbség elektromos teret hoz létre, amely az áthaladó elektronokat eltéríti és fókuszálja. A leggyakoribb típusok közé tartozik a három elektródás lencse, ahol egy központi elektróda, általában egy nyílás, magasabb vagy alacsonyabb potenciálon van, mint a külső elektródák. Az elektronok az alacsonyabb potenciálú területről a magasabb potenciálú felé gyorsulnak, vagy fordítva, lassulnak, ami fókuszáló vagy szétszóró hatást eredményez.
Az elektrosztatikus lencsék előnye az egyszerűség és a könnyű szabályozhatóság. Hátrányuk lehet a viszonylag nagyobb aberráció (képalkotási hiba), különösen nagy energiájú elektronok esetén, valamint a potenciálkülönbségek fenntartásának szükségessége, ami vákuumban is szigetelési kihívásokat jelenthet. Alkalmazásuk főként alacsonyabb energiájú rendszerekben, például elektronágyúkban vagy egyes kisebb felbontású elektronmikroszkópokban jellemző.
Mágneses lencsék
A mágneses lencsék ezzel szemben mágneses terek segítségével fókuszálják az elektronokat. Ezek általában tekercsekből állnak, amelyeken áram folyik, és ezzel koncentrált mágneses mezőt hoznak létre. A mozgó töltött részecskékre ható Lorentz-erő (F = q(E + v x B)) a mágneses térben eltéríti az elektronokat. Mivel a Lorentz-erő merőleges az elektron sebességére és a mágneses tér irányára, az elektronok spirális pályán haladnak át a mágneses lencsén, ami fókuszáló hatást eredményez.
A mágneses lencsék működési elve bonyolultabb, mint az elektrosztatikus lencséké, mivel az elektronok nem csak eltérülnek, hanem egyúttal el is fordulnak a lencse optikai tengelye körül. Azonban a mágneses lencsék általában sokkal erősebb fókuszálást tesznek lehetővé, és kevesebb aberrációval járnak, különösen nagy energiájú elektronok esetében. Emiatt a nagy felbontású elektronmikroszkópokban és más fejlett elektronoptikai rendszerekben szinte kizárólag mágneses lencséket használnak.
„A modern elektronmikroszkópia fejlődésének kulcsa a mágneses lencsék precíziós tervezésében és gyártásában rejlik, amelyek lehetővé teszik a szubatomi részletek vizsgálatát.”
Az elektronágyú
Minden elektronoptikai rendszer alapja az elektronágyú, amely az elektronokat generálja és gyorsítja. Az elektronágyúk két fő típusra oszthatók: a termikus emissziós ágyúkra és a téremissziós ágyúkra. A termikus emissziós ágyúk fűtött katódot használnak (pl. wolfram szálat vagy LaB6 kristályt), amely hőközlés hatására elektronokat bocsát ki. Ezeket az elektronokat aztán egy anód és egy Wehnelt-henger segítségével gyorsítják és kezdetlegesen fókuszálják.
A téremissziós ágyúk (Field Emission Gun, FEG) ezzel szemben egy nagyon éles hegyű katódot használnak, amelyre rendkívül magas elektromos teret alkalmaznak. Ez a nagy térerősség „kihúzza” az elektronokat a katód felületéről. A FEG ágyúk sokkal kisebb forrásmérettel és nagyobb fényerővel rendelkeznek, ami lényegesen jobb felbontást tesz lehetővé az elektronmikroszkópokban. Az elektronágyú után az elektronok egy sor fókuszáló és eltérítő lencsén haladnak át, amelyek a kívánt nyalábot alakítják ki.
Aberrációk az elektronoptikában
Ahogyan a hagyományos optikában, úgy az elektronoptikában is megjelennek az aberrációk, vagyis a képalkotási hibák, amelyek rontják a rendszer felbontását és képminőségét. A legfontosabb aberrációk a következők:
- Szférikus aberráció: A lencse középpontján áthaladó elektronok és a széleken áthaladó elektronok különbözőképpen fókuszálódnak, ami elmosódott képet eredményez. Ez a legjelentősebb korlátozó tényező a nagy felbontású elektronmikroszkópiában.
- Kromatikus aberráció: Az elektronok energiájának (sebességének) kis eltérései miatt a lencse fókuszpontja is változik, ami szintén elmosódáshoz vezet. Ez különösen nagy energiájú rendszerekben és vastag mintáknál jelentős.
- Asztigmatizmus: A lencse szimmetriájának hiánya miatt az elektronnyaláb különböző síkokban másképp fókuszálódik, ami torzított képet eredményez.
Az aberrációk korrekciója az elektronoptika egyik legaktívabban kutatott területe. Az elmúlt évtizedekben jelentős áttöréseket értek el az aberráció-korrektorok fejlesztésében, amelyek speciális többpólusú lencserendszerekkel képesek jelentősen csökkenteni a szférikus és kromatikus aberrációkat, ezáltal lehetővé téve az atomi felbontás elérését.
Az elektronoptika története és fejlődése
Az elektronoptika története szorosan összefonódik a fizika 20. századi fejlődésével és az elektron mint részecske felfedezésével. A felismerés, hogy az elektronok hullámszerű tulajdonságokkal is rendelkeznek, alapozta meg a területet, és nyitotta meg az utat a forradalmi eszközök fejlesztése előtt.
A kezdetek és de Broglie hipotézise
Az elektronoptika elméleti alapjait Louis de Broglie fektette le 1924-ben, amikor posztulálta, hogy minden mozgó részecskéhez, így az elektronokhoz is, hullámhossz rendelhető ($\lambda = h/p$, ahol h a Planck-állandó és p a részecske impulzusa). Ez a hipotézis, amelyért de Broglie 1929-ben Nobel-díjat kapott, azt sugallta, hogy az elektronok hullámtermészetük miatt diffrakcióra és interferenciára képesek, hasonlóan a fényhez. A legfontosabb felismerés az volt, hogy egy gyorsított elektron hullámhossza nagyságrendekkel kisebb, mint a látható fényé, ami elméletileg sokkal nagyobb felbontású képalkotást tenne lehetővé.
De Broglie elméletét 1927-ben kísérletileg is igazolták Clinton Davisson és Lester Germer az Egyesült Államokban, valamint egymástól függetlenül George Paget Thomson Angliában, akik nikkelkristályon történő elektrondiffrakciót figyeltek meg. Ez a kísérleti bizonyíték megerősítette, hogy az elektronok valóban hullámként viselkedhetnek, és megnyitotta az utat az elektronoptikai eszközök gyakorlati megvalósítása előtt.
Az első elektronmikroszkópok születése
Az elektronoptika igazi áttörése az 1930-as évek elején történt, amikor a német tudósok, Max Knoll és Ernst Ruska, a berlini Műszaki Egyetemen dolgozva, megépítették az első működő transzmissziós elektronmikroszkópot (TEM). Ruska, aki 1986-ban fizikai Nobel-díjat kapott munkájáért, felismerte, hogy a mágneses tekercsek fókuszálhatják az elektronnyalábokat, hasonlóan ahhoz, ahogyan az üveglencsék a fényt. Az első prototípus 1931-ben készült el, és bár felbontása még nem múlta felül az optikai mikroszkópokét, bebizonyította az elv működőképességét.
Ruska és munkatársai gyorsan fejlesztették a technológiát, és 1933-ra már olyan TEM-et építettek, amelynek felbontása meghaladta az optikai mikroszkópokét. Ez mérföldkő volt a tudomány történetében, mivel lehetővé tette a biológiai minták és anyagok szerkezetének olyan részletes vizsgálatát, amely korábban elképzelhetetlen volt. Az első kereskedelmi forgalomba hozott TEM-et 1939-ben mutatta be a Siemens vállalat.
A pásztázó elektronmikroszkóp (SEM) megjelenése
Míg a TEM az elektronok mintán való áthaladását vizsgálja, addig a pásztázó elektronmikroszkóp (SEM) a minta felületének topográfiáját és összetételét térképezi fel. Az első SEM koncepcióját Manfred von Ardenne dolgozta ki Németországban az 1930-as évek végén, de a gyakorlati megvalósításra a második világháború után került sor. A jelentős fejlesztéseket a Cambridge-i Egyetemen végezték az 1940-es és 50-es években, különösen Charles Oatley és diákjai, mint például Ken C. A. Smith és Tom Everhart.
Az 1960-as években a Cambridge Instruments elkészítette az első kereskedelmi SEM-et, a „Stereoscan”-t. A SEM gyorsan népszerűvé vált, mivel háromdimenziósnak tűnő, nagy mélységélességű képeket tudott készíteni a minták felületéről, ami különösen hasznosnak bizonyult az anyagtudományban, a biológiában és a félvezetőiparban.
Modern fejlesztések és kihívások
Az elektronoptika azóta is folyamatosan fejlődik. Az 1970-es években megjelentek a pásztázó transzmissziós elektronmikroszkópok (STEM), amelyek egyesítik a TEM és a SEM előnyeit. A téremissziós ágyúk (FEG) fejlesztése az 1980-as években drámaian javította az elektronmikroszkópok felbontását és jel/zaj arányát.
A 21. század elején a aberráció-korrektorok áttörést hoztak. Ezek a komplex rendszerek képesek kompenzálni a lencsék szférikus és kromatikus aberrációit, lehetővé téve az atomi felbontás elérését, sőt, egyes esetekben az egyes atomok közvetlen megfigyelését is. Ez a fejlesztés új korszakot nyitott meg az anyagtudományban, a nanotechnológiában és a biológiai kutatásokban.
Jelenleg a kutatások a még nagyobb felbontás, a gyorsabb képalkotás, a környezeti elektronmikroszkópia (ESEM), az in-situ (helyszíni) vizsgálatok, valamint a kvantum-elektronoptika irányába mutatnak, ahol az elektronok kvantummechanikai tulajdonságait használják ki új típusú képalkotási és manipulációs módszerek kifejlesztésére.
Az elektronoptika kulcsfogalmai és elméleti háttere
Az elektronoptika mélyebb megértéséhez elengedhetetlen néhány kulcsfogalom és elméleti alap megismerése, amelyek a terület fundamentumát képezik. Ezek az elvek határozzák meg az elektronok viselkedését az elektronoptikai rendszerekben és magyarázzák meg azok képességeit és korlátait.
De Broglie hullámhossza és az elektronok kettős természete
Ahogy már említettük, Louis de Broglie volt az, aki először posztulálta az anyagok hullámtermészetét. Az ő $\lambda = h/p$ képlete szerint egy m tömegű, v sebességgel mozgó részecskéhez (ahol p = mv az impulzusa) egy hullámhossz rendelhető. Ez a koncepció kulcsfontosságú az elektronmikroszkópia szempontjából. Míg a látható fény hullámhossza néhány száz nanométer (pl. 400-700 nm), addig egy nagy energiájú, mondjuk 100 kV-ra gyorsított elektron hullámhossza mindössze néhány pikométer (pl. 0.0037 nm). Ez a drámaian kisebb hullámhossz teszi lehetővé az atomi felbontás elérését az elektronmikroszkópokban, messze felülmúlva a fénymikroszkópok diffrakciós határát.
Az elektronok kettős természete, vagyis az, hogy részecskeként és hullámként is viselkedhetnek, az elektronoptika működésének alapja. A részecsketermészet teszi lehetővé az elektronok elektromos és mágneses terekkel való manipulálását, míg a hullámtermészet magyarázza a diffrakciót, az interferenciát és a felbontási korlátokat, hasonlóan a fényoptikához.
A Lorentz-erő
Az elektronok elektromos és mágneses terekben való mozgását a Lorentz-erő írja le. Ez az erő határozza meg, hogyan fókuszálják és térítik el az elektronokat az elektronlencsékben. A Lorentz-erő két komponensből áll:
- Elektromos erő (FE = qE): Egy töltött részecskére ható erő egy elektromos térben, amely a tér irányába vagy azzal ellentétes irányba mutat (a töltés előjelétől függően). Ez az erő gyorsítja vagy lassítja az elektronokat, és az elektrosztatikus lencsék alapja.
- Mágneses erő (FB = q(v x B)): Egy mozgó töltött részecskére ható erő egy mágneses térben. Ez az erő merőleges mind a részecske sebességvektorára (v), mind a mágneses térvektorra (B). Ez az erő okozza az elektronok spirális mozgását a mágneses lencsékben, és ez a mágneses lencsék fókuszáló hatásának alapja.
A Lorentz-erő komplex kölcsönhatása az elektronokkal teszi lehetővé az elektronnyaláb precíz irányítását és formálását az elektronoptikai rendszerekben.
Fókuszálás, felbontás és diffrakciós határ
A fókuszálás az elektronoptikában az a folyamat, amikor az elektronnyalábot egyetlen pontba vagy nagyon kis területre koncentrálják. Ez alapvető fontosságú a képalkotásban (éles kép létrehozása) és a minták precíziós megmunkálásában (pl. litográfia, hegesztés).
A felbontás egy elektronoptikai rendszer azon képessége, hogy két közeli pontot vagy vonalat megkülönböztessen egymástól. Az elméleti felbontási határt a diffrakciós határ szabja meg, amely de Broglie hullámhosszával arányos. Minél kisebb a hullámhossz, annál nagyobb az elméleti felbontás. Azonban a gyakorlatban az aberrációk, különösen a szférikus aberráció, gyakran sokkal nagyobb mértékben korlátozzák a felbontást, mint a diffrakciós határ.
Az aberráció-korrektorok fejlesztése tette lehetővé, hogy a gyakorlati felbontás megközelítse az elméleti diffrakciós határt, így elérhetővé vált az atomi felbontás az elektronmikroszkópokban. Ez azt jelenti, hogy már nem csak a diffrakció, hanem a minta vastagsága, a kontraszt és a detektálási hatékonyság is fontos tényezővé válik a végső felbontás szempontjából.
Vákuum technológia jelentősége
Az elektronoptikai rendszerek, különösen az elektronmikroszkópok, működéséhez elengedhetetlen a magas vákuum. Ennek több oka is van:
- Elektronok szóródása: Az elektronok könnyen kölcsönhatásba lépnek a gázmolekulákkal. A vákuum hiányában az elektronnyaláb szóródna, ami rontaná a képminőséget és a felbontást.
- Katódszál élettartama: A forró katódszálak (elektronforrások) oxigénnel és más reaktív gázokkal érintkezve gyorsan oxidálódnának és tönkremennének.
- Mintaszennyeződés: A minta felületén lévő szennyeződések, például olajgőzök, az elektronnyaláb hatására lerakódhatnak, ami megváltoztathatja a minta tulajdonságait és zavarhatja a képalkotást.
Ezért az elektronoptikai rendszerek komplex vákuumrendszerekkel vannak felszerelve, amelyek elővákuum, nagyteljesítményű turbómolekuláris szivattyúk és gyakran ion-getter szivattyúk kombinációjával biztosítják az ultra-magas vákuumot (UHV). Az UHV elengedhetetlen a stabil és nagy felbontású működéshez.

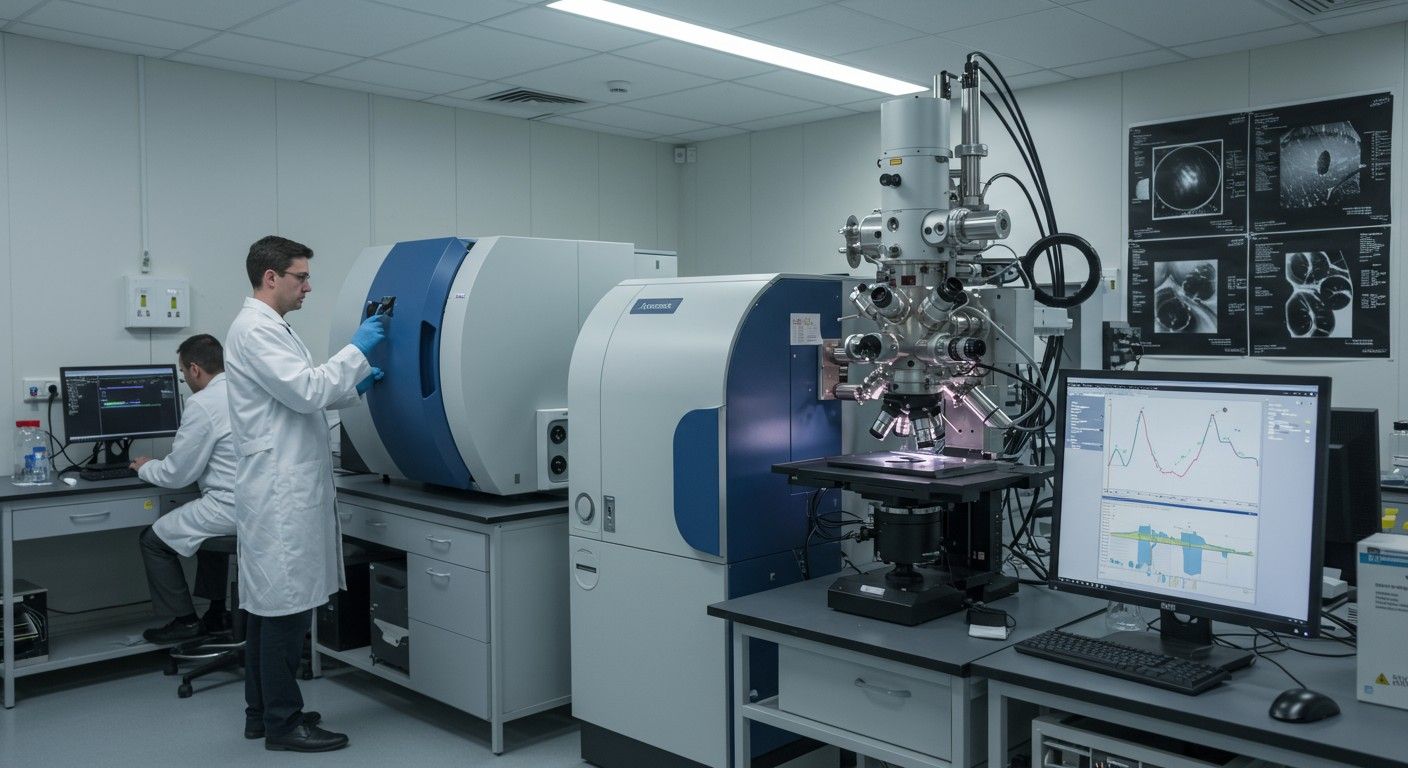

Az elektronoptika alkalmazási területei
Az elektronoptika elméleti alapjainak és technológiai fejlesztéseinek köszönhetően számos területen forradalmasította a tudományos kutatást és az ipari folyamatokat. Az alábbiakban részletesen bemutatjuk a legfontosabb alkalmazási területeket.
Elektronmikroszkópia
Az elektronmikroszkópia kétségkívül az elektronoptika legismertebb és legszélesebb körben elterjedt alkalmazási területe. Két fő típusa van, amelyek kiegészítik egymást a minták vizsgálatában.
Transzmissziós Elektronmikroszkóp (TEM)
A transzmissziós elektronmikroszkóp (TEM) az elektronnyaláb mintán való áthaladását használja ki. Egy erősen fókuszált elektronnyaláb áthalad egy rendkívül vékony (általában 10-200 nm vastagságú) mintán. Az elektronok a minta atomjaival kölcsönhatásba lépve szóródnak, vagy energiát veszítenek. A mintán áthaladó elektronokat egy sor mágneses lencse (objektív lencse, köztes lencse, kivetítő lencse) fókuszálja és nagyítja fel, végül egy fluoreszkáló képernyőn, CCD kamerán vagy más detektoron jelenítve meg a képet.
A TEM alapvető információt szolgáltat a minta belső szerkezetéről, kristályrácsáról, fázishatároiról és hibáiról. A képkontrasztot a minta vastagsága, anyaga (atomszáma) és kristálytani orientációja befolyásolja. Magas felbontásának köszönhetően a TEM alkalmas az atomi rácsok, diszlokációk és egyéb kristályhibák, valamint a nanorészecskék és biológiai makromolekulák részletes vizsgálatára.
„A TEM az anyagtudomány és a biológia svájci bicskája, amely lehetővé teszi, hogy az atomok szintjén értsük meg az anyagok viselkedését és a biológiai folyamatokat.”
Alkalmazási területei rendkívül szélesek:
- Anyagtudomány: Fémek, kerámiák, polimerek, kompozitok mikrostruktúrájának vizsgálata, fázisátalakulások, nanokristályok, felületi rétegek.
- Biológia és orvostudomány: Sejtek, organellumok, vírusok, baktériumok ultrastruktúrájának vizsgálata, patológiai változások azonosítása.
- Nanotechnológia: Nanorészecskék, nanoszálak, kvantumpontok méretének, alakjának és kristályszerkezetének karakterizálása.
- Félvezetőipar: Vékonyrétegek, tranzisztorok, integrált áramkörök keresztmetszeti vizsgálata, hibaanalízis.
Pásztázó Elektronmikroszkóp (SEM)
A pásztázó elektronmikroszkóp (SEM) a minta felületéről származó jeleket detektálja. Egy erősen fókuszált elektronnyaláb pásztázza végig a minta felületét. Amikor az elektronnyaláb eléri a mintát, különböző típusú jelek keletkeznek:
- Szekunder elektronok (SE): Alacsony energiájú elektronok, amelyeket a minta atomjai bocsátanak ki az elsődleges elektronok becsapódása hatására. Ezek a legfontosabbak a felületi topográfia képalkotásában, mivel érzékenyek a minta felületi érdességére és dőlésére.
- Visszaszórt elektronok (BSE): Nagy energiájú elektronok, amelyek rugalmasan szóródnak vissza a mintáról. Ezek a jelek érzékenyek a minta atomszámára (Z), így információt szolgáltatnak az elemi összetételről és a fázisok eloszlásáról.
- Röntgen sugarak: Az elsődleges elektronok gerjesztik a minta atomjait, amelyek röntgen sugárzást bocsátanak ki. Ennek energiája karakterisztikus az adott elemre, így az energia diszperzív röntgenspektroszkópia (EDS/EDX) segítségével elemi összetétel analízis végezhető.
A SEM nagy mélységélességgel és széles nagyítási tartománnyal rendelkezik, ami háromdimenziósnak tűnő, éles képeket eredményez a felületekről. Ez teszi különösen hasznossá a felület morfológiájának és textúrájának vizsgálatában.
Alkalmazási területei:
- Anyagtudomány: Törésfelületek, korróziós felületek, bevonatok, porok, kerámiák, fémek felületi vizsgálata.
- Biológia és orvostudomány: Rovarok, pollenek, sejtek, szövetek felületi morfológiájának vizsgálata.
- Félvezetőipar: Mikroelektronikai alkatrészek, chipek, tranzisztorok minőségellenőrzése, hibaanalízis.
- Kriminológia: Lőpornyomok, rostok, festékmaradványok vizsgálata.
- Geológia: Ásványok, kőzetek morfológiájának és összetételének elemzése.
Pásztázó Transzmissziós Elektronmikroszkóp (STEM)
A STEM a TEM és a SEM kombinációja. Egy rendkívül finom elektronnyaláb pásztázza végig a vékony mintát, hasonlóan a SEM-hez, de a TEM-hez hasonlóan a mintán áthaladó elektronokat detektálja (pl. gyűrű alakú sötétmezős detektorral). Ez lehetővé teszi a minta belső szerkezetének atomi felbontású képalkotását és egyidejű elemi analízisét, gyakran jobb kontraszttal és nagyobb hatékonysággal, mint a hagyományos TEM.
Elektronnyaláb litográfia (EBL)
Az elektronnyaláb litográfia (EBL) egy nagy felbontású mintázási technológia, amelyet a mikro- és nanotechnológiában használnak rendkívül kis méretű struktúrák létrehozására. A folyamat során egy erősen fókuszált elektronnyaláb pásztáz végig egy elektronérzékeny rétegen (reziszten), amelyet egy szubsztrátra visznek fel. Az elektronok energiája kémiai változásokat okoz a rezisztben, megváltoztatva annak oldhatóságát.
Az elektronnyalábbal megírt területek ezután szelektíven eltávolíthatók (pozitív reziszt esetén) vagy megmaradnak (negatív reziszt esetén) egy előhívó oldatban. Ezáltal a reziszten egy minta jön létre, amely sablonként szolgál a későbbi gyártási lépésekhez, például maratáshoz vagy anyagfelvitelhez. Az EBL képes a diffrakciós határon túli felbontásra, akár néhány nanométeres struktúrák létrehozására is, ami a hagyományos optikai litográfiával nem lehetséges.
Alkalmazásai:
- Félvezetőgyártás: Kísérleti mikrochipek, prototípusok, speciális tranzisztorok gyártása, ahol a legkisebb méretekre van szükség.
- Nanotechnológia: Nanorészecskék, nanovezetékek, kvantumpontok, metamaterialok és egyéb nanostruktúrák előállítása.
- Optoelektronika: Fotonikus kristályok, diffrakciós rácsok és egyéb optikai komponensek gyártása.
- Bio-nano eszközök: Mikroszkopikus szenzorok, biochipek, lab-on-a-chip rendszerek mintázása.
Katódcsöves kijelzők (CRT)
Bár ma már nagyrészt felváltották őket a laposképernyős technológiák (LCD, LED, OLED), a katódcsöves kijelzők (CRT) évtizedeken keresztül a televíziók és számítógép-monitorok alapvető technológiáját jelentették. A CRT működése az elektronoptika klasszikus alkalmazása.
A CRT egy elektronágyút tartalmaz, amely elektronokat bocsát ki és gyorsít fel. Ezeket az elektronokat egy sor eltérítő tekercs vagy eltérítő lemez irányítja, amelyek elektromos vagy mágneses terekkel vízszintesen és függőlegesen pásztázzák a képernyő belső felületét. A képernyő belső felülete foszforréteggel van bevonva, amely fluoreszkál (fényt bocsát ki) az elektronok becsapódására. A foszforréteg különböző színeket (vörös, zöld, kék) kibocsátó pontokból áll, lehetővé téve a színes kép megjelenítését. A fókuszáló lencsék biztosítják az éles képpontokat.
Éjszakai látóberendezések és képintenzifikátorok
Az éjszakai látóberendezések és a képintenzifikátorok az elektronoptika egy másik fontos alkalmazási területe, amely lehetővé teszi a látást rendkívül alacsony fényszint mellett is. Ezek az eszközök a gyenge fényjeleket felerősítik, hogy az emberi szem számára láthatóvá tegyék őket.
Működésük során a beérkező gyenge fény (fotonok) egy fotokatódra esik, amely fotoeffektus révén elektronokat bocsát ki. Ezeket az elektronokat egy elektromos tér gyorsítja és fókuszálja egy mikrocsatornás lemezre (MCP) vagy más elektron-sokszorozó eszközre. Az MCP-ben az elektronok ütköznek a csatorna falával, további elektronokat szabadítva fel, így az eredeti jel felerősödik. A felerősített elektronnyaláb végül egy foszfor képernyőre csapódik, ahol látható fényt bocsát ki, amelyet a megfigyelő szabad szemmel is láthat.
Alkalmazásai:
- Katonai: Éjszakai felderítés, célzás, navigáció.
- Biztonságtechnika: Megfigyelőrendszerek, határvédelem.
- Orvostudomány: Alacsony dózisú röntgen képalkotás, fluoroszkópia.
- Csillagászat: Gyenge fényű objektumok megfigyelése.
Röntgenforrások és röntgencsövek
A röntgencsövek, amelyek röntgensugárzást állítanak elő, szintén az elektronoptika alapelveit használják. Ezek az eszközök egy elektronágyút tartalmaznak, amely elektronokat bocsát ki és gyorsít fel egy nagy potenciálkülönbséggel (pl. 20-300 kV) egy vákuumcsőben. A felgyorsított elektronok nagy sebességgel egy anódra (célanyagra, pl. wolframra) csapódnak.
Amikor az elektronok elérik a célanyagot, kétféle röntgensugárzás keletkezik:
- Fékezési sugárzás (Bremsstrahlung): Az elektronok lelassulnak vagy eltérülnek a célanyag atommagjainak elektromos terében, energiájuk egy részét röntgen fotonok formájában bocsátva ki.
- Karakterisztikus röntgensugárzás: Az elektronok kiütnek egy belső héjbeli elektront a célanyag atomjaiból, és amikor egy külső héjbeli elektron betölti az üres helyet, karakterisztikus energiájú röntgen fotonok szabadulnak fel.
Az elektronoptikai rendszer itt az elektronok generálásáért, gyorsításáért és a célanyagra való fókuszálásáért felelős. A röntgencsövek a modern orvosi diagnosztika (röntgenfelvételek, CT-vizsgálatok), az anyagtudomány (röntgendiffrakció, röntgenfluoreszcencia) és a biztonságtechnika (csomagátvilágítás) alapkövei.
Részecskegyorsítók
A részecskegyorsítók, különösen az elektronokat gyorsító lineáris gyorsítók (linacok) és szinkrotronok, rendkívül komplex elektronoptikai rendszerek. Ezekben az eszközökben az elektronnyalábokat rendkívül nagy energiára gyorsítják fel, és precízen irányítják erős elektromos és mágneses terek segítségével.
Az elektronoptikai elemek feladata itt a nyaláb fókuszálása, eltérítése és stabilizálása, hogy a részecskék a kívánt pályán maradjanak és a lehető legkisebb méretben ütközzenek a céltárggyal vagy egymással. Különböző típusú mágneses lencséket (kvadrupól lencsék, szextupól lencsék) és eltérítő mágneseket használnak a nyaláb paramétereinek szabályozására.
Alkalmazásai:
- Alapkutatás: Részecskefizika (pl. CERN, DESY), szinkrotron sugárforrások (anyagtudomány, kémia, biológia).
- Orvostudomány: Sugárterápia (rákos daganatok kezelése), izotópgyártás.
- Ipari alkalmazások: Anyagfeldolgozás (polimerek térhálósítása, sterilizálás), ionimplantáció.
Hegesztés és anyagfeldolgozás elektronnyalábbal
Az elektronnyalábos hegesztés (EBW) és más elektronnyalábos anyagfeldolgozási technikák az elektronok nagy energiasűrűségét használják ki. Egy erősen fókuszált, nagy energiájú elektronnyaláb rendkívül precízen képes olvasztani és elpárologtatni anyagokat.
Az EBW előnyei közé tartozik a mély behatolás, a minimális hőhatás a környező anyagra (ami csökkenti a deformációt és a feszültségeket), valamint a rendkívül tiszta hegesztési varratok, mivel a folyamat vákuumban zajlik. Az elektronoptikai rendszer biztosítja a nyaláb pontos fókuszálását és mozgatását a hegesztési vonal mentén.
Alkalmazásai:
- Repülőgépipar és űrtechnika: Magas hőmérsékletű ötvözetek, titán és más egzotikus anyagok hegesztése.
- Orvosi eszközök: Precíziós alkatrészek, implantátumok hegesztése.
- Autóipar: Komplex sebességváltó alkatrészek, turbófeltöltők gyártása.
- Energiaipar: Nukleáris reaktorok alkatrészeinek hegesztése.
Elektronnyalábos gőzölés (EB-PVD)
Az elektronnyalábos fizikai gőzfázisú leválasztás (EB-PVD) egy vékonyréteg-előállítási technológia, amely kiváló minőségű és nagy tisztaságú bevonatok létrehozására alkalmas. Ebben a folyamatban egy nagy energiájú elektronnyaláb egy céltárgyra (forrásanyagra) irányul vákuumban. Az elektronok energiája elpárologtatja a céltárgy anyagát, amely ezután kondenzálódik a szubsztrát felületén, vékony réteget képezve.
Az EB-PVD rendszerek elektronoptikai elemeket használnak az elektronnyaláb fókuszálására és eltérítésére, hogy a forrásanyagot egyenletesen hevítsék és párologtassák. Ezzel a módszerrel számos anyagból (fémek, kerámiák, ötvözetek) lehet vékonyrétegeket előállítani.
Alkalmazásai:
- Turbinalapátok bevonása: Hőálló bevonatok a repülőgép-hajtóművekben.
- Optikai bevonatok: Tükrök, lencsék, szűrők gyártása.
- Korrózióvédelem: Védőrétegek fémfelületekre.
- Dekoratív bevonatok: Kopásálló és esztétikus felületek.
Félvezetőipar és minőségellenőrzés
A félvezetőiparban az elektronoptika számos ponton nélkülözhetetlen, a gyártástól a minőségellenőrzésig. Az elektronnyaláb litográfia mellett, amelyet már említettünk, az elektronmikroszkópok (különösen a SEM) alapvető eszközök a chipgyártásban:
- Hibaanalízis: A chipek gyártása során keletkező hibák (pl. rövidzárlatok, szakadások, szennyeződések) azonosítása és lokalizálása.
- Méretezés és metrológia: A nanométeres méretű struktúrák (pl. tranzisztorok, vezetékek) pontos méreteinek ellenőrzése.
- Anyaganalízis: Az egyes rétegek összetételének és vastagságának meghatározása (pl. EDS/EDX segítségével).
Ezenkívül a pásztázó elektronnyalábos tesztelés (E-beam testing) is egy elektronoptikai alkalmazás, amelyet az integrált áramkörök hibáinak felderítésére használnak. Az elektronnyalábbal pásztázzák a chip felületét, és a szekunder elektronok jeleiből következtetnek az áramkör működésére, feszültségszintjeire.
Jövőbeli irányok és kihívások az elektronoptikában
Az elektronoptika, bár már jelentős múltra tekint vissza, továbbra is dinamikusan fejlődő terület, amely számos izgalmas kutatási és fejlesztési irányt tartogat. A jövőbeli kihívások és lehetőségek a nanotechnológia, az anyagtudomány, a biológia és a kvantumfizika határterületein helyezkednek el.
Nagyobb felbontás és kontraszt
Bár az aberráció-korrektorok már lehetővé tették az atomi felbontás elérését, a kutatók továbbra is azon dolgoznak, hogy a felbontást még tovább növeljék, és az egyes atomok közötti távolságokat még pontosabban mérjék. Ez magában foglalja a fejlettebb lencserendszerek, a stabilabb elektronforrások és a precízebb detektorok fejlesztését. Emellett a kontraszt javítása is kulcsfontosságú, különösen a biológiai minták és a könnyű elemek vizsgálatánál, ahol az elektronok szóródása gyengébb.
A fáziskontrasztos elektronmikroszkópia, amely a mintán áthaladó elektronok fáziseltolódásait használja ki, ígéretes utat jelent a kontraszt növelésére, különösen a nem festett biológiai minták esetében. Az in-situ (helyszíni) vizsgálatok, ahol a minta állapotát (hőmérséklet, nyomás, kémiai reakciók) valós időben változtatják az elektronmikroszkópban, szintén egyre nagyobb hangsúlyt kapnak.
Kvantum-elektronoptika
A kvantum-elektronoptika egy feltörekvő terület, amely az elektronok kvantummechanikai tulajdonságait, például a spinjét vagy az összefonódását használja ki új típusú képalkotási és manipulációs módszerek kifejlesztésére. Ez magában foglalhatja a spin-polarizált elektronnyalábok alkalmazását mágneses anyagok vizsgálatára, vagy az elektronok interferenciájának és diffrakciójának kihasználását a kvantum-számítástechnika és a kvantum-információtudomány számára.
A szabad elektron lézerek (FEL), amelyek nagy energiájú elektronnyalábokat használnak koherens röntgen- vagy UV sugárzás előállítására, szintén a kvantum-elektronoptika határterületén helyezkednek el, és forradalmasíthatják az anyagtudományi és biológiai kutatásokat.
Mesterséges intelligencia és adatelemzés
A modern elektronoptikai rendszerek óriási mennyiségű adatot generálnak, legyen szó képekről, spektrumokról vagy diffrakciós mintákról. A mesterséges intelligencia (MI) és a gépi tanulás (ML) algoritmusai egyre nagyobb szerepet játszanak ezen adatok feldolgozásában, elemzésében és értelmezésében. Az MI segíthet az automatizált képfeldolgozásban, a hibakeresésben, a minták osztályozásában, sőt, akár új anyagok tervezésében is az atomi szintű adatok alapján.
Az MI emellett az elektronoptikai rendszerek vezérlésében és optimalizálásában is szerepet kaphat, például az aberráció-korrektorok automatikus beállításában vagy a nyaláb paramétereinek valós idejű finomhangolásában.
Miniaturizálás és hordozható rendszerek
A legtöbb fejlett elektronoptikai eszköz, mint például az elektronmikroszkópok, nagy, drága és speciális infrastruktúrát igényel (pl. erős vákuumrendszer, vibrációmentes környezet). A jövőbeli kutatások egyik iránya a rendszerek miniaturizálása és a hordozható elektronoptikai eszközök fejlesztése. Ez lehetővé tenné az elektronmikroszkópia vagy az elektronnyalábos analízis alkalmazását terepen, gyártósorokon vagy akár klinikai környezetben is, ahol a mintákat nem lehet könnyen laboratóriumba szállítani.
A chipekre integrált elektronoptikai elemek és a szilárdtest elektronforrások fejlesztése kulcsfontosságú lehet ezen a téren. Az alacsony energiájú elektronoptikai rendszerek, amelyek kevésbé igényelnek extrém vákuumot, szintén hozzájárulhatnak a hordozható technológiák elterjedéséhez.
Új alkalmazási területek
Az elektronoptika folyamatos fejlődése új alkalmazási területeket is megnyithat. Gondoljunk például a kvantum számítógépek fejlesztésére, ahol az elektronok precíz manipulálása elengedhetetlen lehet a kvantumbitek (qubitek) létrehozásához és vezérléséhez. Az orvostudományban a célzott gyógyszerszállításban vagy a nanorobotikában is szerepet kaphatnak az elektronnyalábok.
Az iparban a precíziós gyártás és a 3D nyomtatás területén az elektronnyalábok még finomabb és komplexebb struktúrák előállítását tehetik lehetővé, új anyagok és termékek létrehozásával. Az elektronoptika tehát nem csupán a tudomány határait tágítja, hanem a mindennapi életünket is befolyásoló technológiai innovációk alapját képezi.
