Dugattyús légszivattyú: működése és felépítése egyszerűen

A sűrített levegő ma már számtalan iparágban és háztartásban nélkülözhetetlen energiaforrás. Gondoljunk csak az autószervizek pneumatikus szerszámaira, a gyártósorok automatizálására vagy akár az otthoni barkácsmunkákhoz használt légkulcsokra. Ezen rendszerek szívét gyakran egy dugattyús légszivattyú, vagy közismertebb nevén dugattyús kompresszor adja. Ez a technológia, bár évszázadok óta létezik valamilyen formában, a mai napig az egyik legelterjedtebb és legmegbízhatóbb megoldás a levegő sűrítésére.

A dugattyús légszivattyúk működése viszonylag egyszerű elven alapul, mégis rendkívül hatékony. Lényegében egy mechanikai eszközről van szó, amely a környezeti levegőt beszívja, majd egy zárt térben, a hengerben, egy dugattyú segítségével összenyomja, ezzel megnövelve a nyomását és csökkentve a térfogatát. A sűrített levegő ezután tárolásra vagy azonnali felhasználásra kerül, számos feladat ellátására alkalmassá téve.

Ez a cikk részletesen bemutatja a dugattyús légszivattyúk működési elvét, felépítését, különböző típusait, alkalmazási területeit, valamint a karbantartásukkal és kiválasztásukkal kapcsolatos fontos tudnivalókat. Célunk, hogy a téma iránt érdeklődők, legyen szó szakemberekről vagy otthoni felhasználókról, alapos és érthető képet kapjanak erről a sokoldalú berendezésről.

A sűrített levegő szerepe és a dugattyús kompresszorok rövid története

A sűrített levegő, mint energiaátviteli közeg, rendkívül sokoldalú és biztonságos. Nem gyúlékony, tiszta, és könnyen szállítható csővezetékeken keresztül. Alkalmazása a modern iparban elengedhetetlen, a precíziós műszerektől a nagy teljesítményű gépekig szinte mindenhol megtalálható. A pneumatikus rendszerek gyorsak, megbízhatóak és viszonylag egyszerűen karbantarthatók.

A levegősűrítés története egészen az ókorig nyúlik vissza. Már az ősi civilizációk is használtak primitív fújtatókat a tűz táplálására vagy a kohászatban. Az első mechanikus kompresszorokat a 17. században kezdték fejleszteni, de a valódi áttörést a 19. század ipari forradalma hozta el. A gőzgépek, majd később az elektromos motorok megjelenése tette lehetővé a hatékony és folyamatos levegősűrítést. A dugattyús elvű kompresszorok gyorsan elterjedtek, köszönhetően robusztus felépítésüknek és megbízható működésüknek.

A kezdeti, nagyméretű, lassú gépektől eljutottunk a mai modern, kompakt és energiahatékony berendezésekig. A fejlesztések során a hangsúly a hatékonyság, a zajszint csökkentése, az olajmentes működés és a digitális vezérlés irányába mozdult el, de az alapvető működési elv, a dugattyú mozgása és a szelepek szerepe, változatlan maradt. Ez a hosszú fejlődési út bizonyítja a technológia alapvető szilárdságát és alkalmazkodóképességét a változó igényekhez.

„A sűrített levegő nem csupán egy energiaforrás, hanem a modern ipar egyik alapköve, amely a precíziós feladatoktól a nagy teljesítményű alkalmazásokig széles spektrumban biztosítja a működési szabadságot.”

A működés alapelve: hogyan jön létre a sűrített levegő?

A dugattyús légszivattyú működése a gázok fizikai tulajdonságain alapul, nevezetesen azon, hogy egy zárt térfogatú gáz nyomása fordítottan arányos a térfogatával (Boyle–Mariotte-törvény), feltéve, hogy a hőmérséklet állandó. A kompresszor ezt az elvet kihasználva mechanikai energiát alakít át a levegőben tárolt nyomásenergiává.

A folyamat lényege a levegő beszívása, majd egy kisebb térbe való kényszerítése. Ez a kényszerítés növeli a levegő molekuláinak sűrűségét és egymásra gyakorolt nyomását, ami a hőmérséklet emelkedésével is jár. A kompresszor feladata tehát a légköri nyomású levegő nyomásának megnövelése egy kívánt szintre.

A dugattyú mozgása kulcsfontosságú ebben a folyamatban. Amikor a dugattyú lefelé mozog a hengerben, vákuumot hoz létre, ami beszívja a levegőt a szívószelepen keresztül. Amikor a dugattyú felfelé mozog, összenyomja a hengerben lévő levegőt, amíg az el nem éri a kívánt nyomást. Ekkor a nyomószelep kinyílik, és a sűrített levegő távozik a rendszerből.

Ez az egyszerű, ciklikus mozgás biztosítja a folyamatos levegőellátást. A hatékonyság szempontjából kritikus a szelepek megfelelő működése, amelyeknek pontosan nyitniuk és zárniuk kell, hogy megakadályozzák a sűrített levegő visszaáramlását, és biztosítsák a maximális sűrítési hatásfokot.

A dugattyús légszivattyú főbb szerkezeti elemei

A dugattyús légszivattyú, bár működési elve egyszerű, számos gondosan megtervezett alkatrészből épül fel, amelyek harmonikus együttműködése biztosítja a hatékony és megbízható működést. Az alábbiakban részletesen bemutatjuk a legfontosabb komponenseket.

Dugattyú és henger

A dugattyú a kompresszor lelke. Ez az a mozgó alkatrész, amely a hengerben fel-le mozogva beszívja és összenyomja a levegőt. Anyaga általában könnyűfém ötvözet, amely ellenáll a súrlódásnak és a magas hőmérsékletnek. A dugattyúgyűrűk biztosítják a tömítést a dugattyú és a henger fala között, megakadályozva a levegő szivárgását a sűrítési fázisban.

A henger az a zárt tér, amelyben a dugattyú mozog. Anyaga általában öntöttvas vagy alumínium, gyakran bordázott felülettel a jobb hőelvezetés érdekében. A henger belső felületének rendkívül simának kell lennie a minimális súrlódás és a hosszú élettartam biztosítása érdekében. A henger és a dugattyú precíz illesztése alapvető a kompresszor hatékonyságához.

Szelepek: szívó és nyomó

A szelepek a kompresszor működésének kritikus elemei, amelyek szabályozzák a levegő áramlását. Két fő típusuk van:

• Szívószelep: Ez a szelep nyit, amikor a dugattyú lefelé mozog, vákuumot hozva létre a hengerben, és lehetővé téve a levegő beáramlását a légkörből. Amikor a dugattyú megkezdi a felfelé mozgást, a szívószelep automatikusan zár.
• Nyomószelep: Ez a szelep akkor nyit, amikor a dugattyú felfelé mozogva a hengerben lévő levegőt a kívánt nyomásra sűríti. Ekkor a sűrített levegő ezen keresztül távozik a légtartályba vagy a felhasználási pontra. Amint a dugattyú eléri a felső holtpontot és megkezdi a lefelé mozgást, a nyomószelep zár.

A szelepek általában rugós terhelésű, önműködő membrán- vagy lamellaszelepek, amelyek a nyomáskülönbség hatására nyitnak és zárnak. Pontos működésük elengedhetetlen a kompresszor hatékonyságához és a visszaáramlás megakadályozásához.

Hajtókar és főtengely

A hajtókar köti össze a dugattyút a főtengellyel. Feladata, hogy a főtengely forgó mozgását a dugattyú egyenes vonalú, fel-le mozgásává alakítsa. A hajtókar a főtengely csapjára csatlakozik, és a dugattyúhoz egy dugattyúcsap segítségével kapcsolódik. Ezeknek az alkatrészeknek rendkívül strapabírónak kell lenniük, mivel folyamatosan nagy erőknek és súrlódásnak vannak kitéve.

A főtengely a kompresszor meghajtó motorjához kapcsolódik, és a motor forgó mozgását közvetíti a hajtókarok és a dugattyúk felé. Általában edzett acélból készül, és precíziós csapágyakon forog, amelyek minimalizálják a súrlódást és a kopást.

Motor

A kompresszor működéséhez szükséges mechanikai energiát egy motor biztosítja. A leggyakoribbak az elektromos motorok, amelyek a hálózati áramról működnek. Léteznek azonban belső égésű motorral (benzin- vagy dízelmotorral) szerelt kompresszorok is, amelyeket ott használnak, ahol nincs hozzáférés elektromos hálózathoz, például építkezéseken vagy mobil alkalmazásoknál.

A motor teljesítménye (kW vagy LE) határozza meg a kompresszor sűrítési képességét és sebességét. Fontos, hogy a motor teljesítménye megfelelően legyen méretezve a kompresszorfej igényeihez, elkerülve a túlterhelést vagy az alulméretezést.

Légtartály (nyomástartó edény)

A légtartály, vagy más néven nyomástartó edény, a kompresszor egyik legjellegzetesebb része. Feladata a sűrített levegő tárolása és a nyomás ingadozásainak kiegyenlítése. A tartály mérete kulcsfontosságú: egy nagyobb tartály hosszabb ideig képes ellátni a pneumatikus szerszámokat anélkül, hogy a kompresszornak folyamatosan járnia kellene, ezáltal csökkentve a motor indításainak számát és növelve az élettartamot.

A tartálynak ellenállónak kell lennie a magas nyomásnak, ezért vastag acéllemezből készül, és szigorú biztonsági előírásoknak kell megfelelnie. Fontos a rendszeres víztelenítés, mivel a sűrítés során a levegőben lévő pára kicsapódik, és a tartály alján összegyűlik. Ez a kondenzvíz korróziót okozhat, ha nem távolítják el rendszeresen.

Nyomáskapcsoló és biztonsági szelep

A nyomáskapcsoló automatikusan vezérli a kompresszor működését. Beállítható egy alsó és egy felső nyomáshatár. Amikor a tartályban lévő nyomás az alsó határ alá csökken, a nyomáskapcsoló bekapcsolja a motort. Amikor a nyomás eléri a felső határt, kikapcsolja azt. Ez biztosítja a folyamatos és szabályozott levegőellátást.

A biztonsági szelep egy létfontosságú védelmi eszköz. Abban az esetben, ha a nyomáskapcsoló meghibásodna, és a tartályban a nyomás túllépné a megengedett maximális értéket, a biztonsági szelep automatikusan kinyit, és leengedi a felesleges levegőt, megakadályozva ezzel a tartály felrobbanását. Ez egy passzív biztonsági funkció, amely a kompresszorok kötelező tartozéka.

Légszűrő, olajleválasztó, hűtő

A légszűrő a kompresszor bemeneténél helyezkedik el, és feladata a beszívott levegő tisztítása a portól és egyéb szennyeződésektől. Ez védi a kompresszor belső alkatrészeit a kopástól, és biztosítja a tiszta sűrített levegőt.

Az olajleválasztó (vagy kondenzvíz-leválasztó) a sűrített levegőből távolítja el a kondenzvizet és az esetleges olajködöt, különösen az olajkenésű kompresszorok esetében. Ez a tiszta levegő elengedhetetlen a pneumatikus szerszámok és berendezések hosszú élettartamához, valamint bizonyos alkalmazásokhoz, mint például festés vagy élelmiszeripar.

A hűtő, vagy utóhűtő, a sűrített levegő hőmérsékletét csökkenti, mielőtt az a tartályba kerülne, vagy a felhasználásra indulna. A sűrítés során a levegő felmelegszik, és a hűtés segít a kondenzvíz kicsapódásában, valamint védi a csővezetékeket és a pneumatikus eszközöket a túlmelegedéstől.

Ezek az elemek együttesen alkotják a dugattyús légszivattyú komplex rendszerét, amely a precíz tervezésnek és gyártásnak köszönhetően képes megbízhatóan és hatékonyan működni hosszú éveken át.

A dugattyús kompresszor működési ciklusa lépésről lépésre

A dugattyús kompresszor működési ciklusa egy ismétlődő folyamat, amely során a dugattyú fel-le mozog a hengerben, a szelepek pedig nyitnak és zárnak, biztosítva a levegő be- és kiáramlását. Nézzük meg részletesen a ciklus főbb fázisait.

1. Szívás fázis (szíváslöket)

A ciklus kezdetén a dugattyú a henger felső holtpontján (FHP) tartózkodik. Amint a motor elkezdi forgatni a főtengelyt, a hajtókar lefelé húzza a dugattyút a hengerben. Ez a mozgás növeli a henger belső térfogatát, és csökkenti a nyomást a hengerben, létrehozva egy vákuumot.

Amikor a hengerben lévő nyomás alacsonyabbá válik, mint a külső légköri nyomás, a szívószelep automatikusan kinyit (általában a nyomáskülönbség hatására). Ekkor a környezeti levegő beáramlik a hengerbe a légszűrőn keresztül. A dugattyú addig mozog lefelé, amíg el nem éri az alsó holtpontot (AHP), teljesen megtöltve a hengert levegővel.

Ebben a fázisban a nyomószelep zárva marad, megakadályozva a sűrített levegő visszaáramlását a tartályból a hengerbe.

2. Sűrítési fázis (sűrítéslöket)

Miután a dugattyú elérte az alsó holtpontot, megkezdi a felfelé irányuló mozgást. Ezzel párhuzamosan a szívószelep záródik, lezárva a hengerbe beáramló levegő útját. A dugattyú felfelé haladva csökkenti a hengerben lévő levegő térfogatát, ami drámaian megnöveli annak nyomását és hőmérsékletét.

Ez a folyamat addig tart, amíg a hengerben lévő nyomás meg nem haladja a kimeneti oldalon, azaz a légtartályban uralkodó nyomást. Fontos megérteni, hogy a levegő sűrítése során jelentős hő keletkezik, ami a kompresszorfej melegedését okozza. A henger bordázata és az esetleges hűtőrendszer feladata ennek a hőnek az elvezetése.

3. Nyomás alatti továbbítás (nyomólöket)

Amint a hengerben lévő levegő nyomása meghaladja a légtartályban lévő nyomást, a nyomószelep automatikusan kinyit. Ekkor a sűrített levegő a nyomószelepen keresztül kiáramlik a hengerből, és a csővezetéken keresztül a légtartályba jut. A dugattyú addig mozog felfelé, amíg el nem éri a felső holtpontot, kiürítve a hengerben lévő sűrített levegő nagy részét.

Egy kis mennyiségű sűrített levegő azonban mindig marad a hengerben, az úgynevezett „holttérben”. Ez a holttér levegője a következő szívás fázis elején tágulni kezd, és befolyásolja a kompresszor hatékonyságát.

Miután a dugattyú eléri a felső holtpontot, a nyomószelep záródik, megakadályozva a sűrített levegő visszaáramlását a tartályból. Ezzel a ciklus egy teljes fordulatot tett, és a folyamat újraindul a szívás fázissal.

Egy- és kétfokozatú rendszerek összehasonlítása

A fenti leírás egy egyfokozatú dugattyús kompresszor működését mutatja be. Ezek a kompresszorok egyetlen hengerben sűrítik a levegőt a kívánt nyomásra, jellemzően 8-10 barig.

A kétfokozatú (vagy többfokozatú) kompresszorok magasabb nyomás elérésére képesek (akár 15-30 bar), és hatékonyabbak a nagy nyomású alkalmazásokban. Ezeknél a rendszereknél a levegőt először egy első, nagyobb hengerben sűrítik egy közepes nyomásra. Ezt követően a részlegesen sűrített és felmelegedett levegő egy köztes hűtőn halad keresztül, ahol lehűl. A lehűlt levegő ezután egy második, kisebb hengerbe kerül, ahol tovább sűrítik a végső, magasabb nyomásra. Ez a kétlépcsős sűrítés csökkenti a hőterhelést, növeli a hatékonyságot és az élettartamot, különösen magas nyomásigény esetén.

Mindkét típus azonos alapelveken működik, de a többfokozatú rendszerek a nagyobb teljesítmény és hatékonyság érdekében további sűrítési lépéseket és hűtési fázisokat iktatnak be.

„A dugattyús kompresszor ciklusa a mechanika és a termodinamika zseniális tánca, ahol a dugattyú ritmikus mozgása a légkör erejét alakítja át hasznosítható, sűrített energiává.”

A dugattyús légszivattyúk típusai és jellemzőik

A dugattyús légszivattyúk számos változatban léteznek, amelyek mindegyike specifikus igényekre és alkalmazásokra lett tervezve. A típusok megkülönböztetése történhet a sűrítési fokozatok száma, a kenési mód, a mobilitás és egyéb speciális jellemzők alapján.

Egyfokozatú és többfokozatú kompresszorok

Ahogy korábban említettük, a sűrítési fokozatok száma alapvető különbséget jelent:

• Egyfokozatú kompresszorok: Ezek a leggyakoribb és legegyszerűbb típusok. Egyetlen hengerben sűrítik a levegőt a kívánt nyomásra, amely általában 8-10 bar között van. Ideálisak kisebb műhelyekbe, otthoni felhasználásra, vagy olyan alkalmazásokhoz, ahol nincs szükség extrém magas nyomásra. Költséghatékonyak és viszonylag könnyen karbantarthatók.
• Többfokozatú (két- vagy háromfokozatú) kompresszorok: Ezek a modellek több hengerrel rendelkeznek, amelyek sorba vannak kapcsolva. Az első henger részlegesen sűríti a levegőt, majd egy köztes hűtőn keresztül a második (és esetleg harmadik) hengerbe juttatja, ahol tovább sűrítik azt. Ez a megoldás lehetővé teszi a magasabb nyomások (akár 15-30 bar) elérését, miközben csökkenti a hőterhelést és növeli a hatékonyságot. Ipari felhasználásra, nagy igénybevételű feladatokhoz ajánlottak.

Olajkenésű kompresszorok

Az olajkenésű kompresszorok a legelterjedtebbek és legrobustusabbak. Ezekben a kompresszorokban a dugattyú, a henger és a mozgó alkatrészek kenéséhez olajat használnak. Az olaj csökkenti a súrlódást, a kopást és segít a hőelvezetésben is. Az olajkenésű kompresszorok jellemzően hosszabb élettartamúak és csendesebbek működés közben, mint olajmentes társaik, mivel az olajréteg egyfajta hangszigetelőként is funkcionál.

Hátrányuk, hogy a sűrített levegőbe minimális mennyiségű olajköd kerülhet. Ezért olyan alkalmazásoknál, ahol a levegő tisztasága kritikus (pl. élelmiszeripar, gyógyszergyártás, orvosi berendezések, festés), további szűrőkre és olajleválasztókra van szükség, vagy egyáltalán nem alkalmazhatók. Rendszeres olajcsere és karbantartás szükséges.

Olajmentes kompresszorok

Az olajmentes kompresszorok olyan speciális anyagokból (pl. teflon bevonatú dugattyúgyűrűk) készülnek, amelyek nem igényelnek olajkenést. Ennek köszönhetően az általuk előállított sűrített levegő teljesen olajmentes, ami rendkívül fontos bizonyos iparágakban.

Előnyük a tiszta levegő és a kevesebb karbantartás (nincs olajcsere). Hátrányuk lehet a magasabb beszerzési ár, a potenciálisan rövidebb élettartam (az olaj hiánya miatti nagyobb kopás), valamint gyakran hangosabb működés jellemzi őket. Kisebb, hobbi célú kompresszoroknál is elterjedtek, ahol az olajszennyeződés elkerülése a fő szempont (pl. airbrush festés).

Mobil és telepített kompresszorok

• Mobil kompresszorok: Kisebb, könnyen mozgatható egységek, gyakran kerekekkel és fogantyúval felszerelve. Jellemzően kisebb légtartállyal és teljesítménnyel rendelkeznek. Ideálisak otthoni barkácsoláshoz, kisebb műhelyekbe, vagy olyan munkákhoz, ahol a kompresszort gyakran kell mozgatni (pl. építkezések, külső helyszíni munkák).
• Telepített kompresszorok: Nagyobb, nehezebb berendezések, amelyeket fix helyre telepítenek, és gyakran légtartályokkal, szárítókkal és szűrőrendszerekkel együtt egy komplett sűrített levegő rendszert alkotnak. Ipari környezetben, nagyobb gyárakban, üzemekben használatosak, ahol folyamatos és nagy mennyiségű sűrített levegőre van szükség. Ezek gyakran zajszigetelt burkolattal is rendelkeznek a munkakörnyezet javítása érdekében.

Különleges típusok: membrános kompresszorok

A membrános kompresszorok egy speciális dugattyús típusnak tekinthetők, ahol a levegő sűrítését nem közvetlenül egy dugattyú, hanem egy rugalmas membrán végzi. A membrán egy hajtókar segítségével mozog, és a mozgása révén beszívja, majd összenyomja a levegőt. A membrán elválasztja a sűrítendő levegőt a mechanikai mozgató elemtől, így garantálva az abszolút olajmentes és szennyeződésmentes levegőt.

Ezek a kompresszorok jellemzően kisebb teljesítményűek és alacsonyabb nyomáson működnek, mint a hagyományos dugattyús kompresszorok. Fő alkalmazási területeik az orvosi technológia (pl. fogászati kompresszorok, oxigénkoncentrátorok), laboratóriumok, élelmiszeripar, akvarisztika (légpumpák) és minden olyan terület, ahol a levegő tisztasága a legfontosabb szempont.

Jellemző	Olajkenésű kompresszor	Olajmentes kompresszor	Membrános kompresszor
Kenés	Olajjal	Nincs olaj	Nincs olaj (membrán szeparál)
Levegő tisztaság	Olajködöt tartalmazhat	Tiszta, olajmentes	Abszolút tiszta, olajmentes
Zajszint	Általában alacsonyabb	Általában magasabb	Alacsonyabb (kisebb méret)
Karbantartás	Rendszeres olajcsere	Kevesebb, nincs olajcsere	Membráncsere
Élettartam	Hosszabb, robusztus	Potenciálisan rövidebb	Közepes
Alkalmazás	Általános ipari, műhely	Festés, élelmiszeripar, orvosi (kevésbé kritikus)	Orvosi, labor, akvarisztika (kritikus tisztaság)
Költség	Közepes	Magasabb	Közepes-magas

A megfelelő dugattyús légszivattyú kiválasztása mindig az adott alkalmazás igényeitől függ. Figyelembe kell venni a szükséges nyomást, a levegőmennyiséget, a tisztasági követelményeket, a zajszintet és a rendelkezésre álló költségvetést.

Alkalmazási területek: hol találkozhatunk dugattyús légszivattyúkkal?

A dugattyús légszivattyúk rendkívül sokoldalúak, és széles körben alkalmazzák őket a legkülönfélébb iparágakban és háztartásokban. Megbízhatóságuk, viszonylag egyszerű felépítésük és a sűrített levegő sokrétű felhasználhatósága teszi őket az egyik legnépszerűbb kompresszortípussá.

Ipari felhasználás (gyártás, automatizálás)

Az iparban a dugattyús kompresszorok nélkülözhetetlenek. Gyártósorokon biztosítják a pneumatikus hengerek, szelepek és manipulátorok működéséhez szükséges energiát. Használják őket festékszórásra, homokfúvásra, tisztításra, szárításra, valamint számos egyéb gyártási és összeszerelési folyamatban. A fémiparban például a CNC gépekhez, a fafeldolgozásban a pneumatikus rögzítőkhöz és szerszámokhoz elengedhetetlen a sűrített levegő.

A kisebb és közepes üzemekben gyakran egy központi dugattyús kompresszor látja el az egész rendszert, míg nagyobb gyárakban, ahol a folyamatos és nagy mennyiségű levegőigény kritikus, csavarkompresszorokat is alkalmaznak, de a dugattyús modellek továbbra is fontos szerepet játszanak a kiegészítő vagy tartalék rendszerekben.

Autóipar és garázsok

Az autóipari szektor az egyik legnagyobb felhasználója a dugattyús légszivattyúknak. Autószervizekben, gumiszerelő műhelyekben és festőkamrákban egyaránt megtalálhatók. A pneumatikus légkulcsok, kerékszerelők, festékszóró pisztolyok, emelő berendezések és a különböző tisztítóeszközök mind sűrített levegővel működnek. A mobil kompresszorok a helyszíni defektjavításnál vagy a gumiszervizekben elengedhetetlenek.

Otthoni garázsokban és hobbi műhelyekben is népszerűek, ahol gumiabroncsok fújására, portalanításra vagy kisebb pneumatikus szerszámok (pl. szegező, szórópisztoly) működtetésére használják őket.

Otthoni és hobbi célú felhasználás

A dugattyús kompresszorok az otthoni barkácsolók és hobbi felhasználók körében is nagyon kedveltek. Számos feladatra alkalmasak, például:

• Gumiabroncsok fújása: Autók, kerékpárok, motorok abroncsainak megfelelő nyomásra fújása.
• Portalanítás: Számítógépek, gépek, műhelyek tisztítása.
• Festés, lakkozás: Festékszóró pisztolyokkal bútorok, kerítések, autók festése.
• Szegecselés, tűzés: Pneumatikus szegező- és tűzőgépekkel.
• Tisztítás: Magasnyomású levegővel nehezen hozzáférhető helyek tisztítása.

Ezek a modellek általában kisebb tartállyal és teljesítménnyel rendelkeznek, és könnyen mozgathatóak. Az olajmentes kompresszorok különösen népszerűek a hobbi festők körében, például airbrush technikához, ahol a levegő tisztasága alapvető.

Egészségügy és laboratóriumok

Az egészségügyi szektorban és a laboratóriumokban rendkívül szigorú tisztasági követelmények vannak, ezért itt gyakran olajmentes dugattyús vagy membrános kompresszorokat alkalmaznak. Például:

• Fogászati rendelők: A fogászati fúrók, polírozók és egyéb eszközök működtetéséhez tiszta, száraz és olajmentes levegőre van szükség.
• Laboratóriumok: Különböző analitikai műszerek, mintavételező berendezések, vákuumszivattyúk működtetéséhez.
• Légzéssegítő eszközök: Bár ezek speciális orvosi gázkompresszorok, az alapelvük a dugattyús technológiára épülhet.

Ezekben az alkalmazásokban a megbízhatóság és a levegő minősége a legfontosabb szempont.

Élelmiszeripar és gyógyszergyártás

Az élelmiszeriparban és a gyógyszergyártásban a levegő tisztasága kritikus fontosságú, mivel a sűrített levegő közvetlenül érintkezhet élelmiszerekkel vagy gyógyszerekkel. Ezért itt szinte kizárólag olajmentes dugattyús kompresszorokat, gyakran speciális szűrő- és szárítórendszerekkel kiegészítve, vagy membrános kompresszorokat használnak.

Alkalmazási példák: csomagológépek működtetése, élelmiszerek szállítása, palackozó sorok, steril környezet fenntartása, gyógyszerek szárítása vagy bevonása.

A dugattyús légszivattyúk sokoldalúsága és széleskörű alkalmazhatósága jól mutatja, mennyire alapvető technológiáról van szó a modern világban. A megfelelő típus kiválasztása kulcsfontosságú a hatékony és biztonságos működéshez az adott területen.

Előnyök és hátrányok: mikor válasszunk dugattyús kompresszort?

A dugattyús légszivattyúk számos előnnyel rendelkeznek, amelyek miatt továbbra is népszerűek, de vannak hátrányaik is, amelyek korlátozhatják alkalmazásukat bizonyos helyzetekben. A megfelelő kompresszor kiválasztásához fontos ismerni mindkét oldalt.

Előnyök

• Költséghatékonyság: Általában alacsonyabb a beszerzési áruk, mint a csavarkompresszoroknak, különösen kisebb és közepes teljesítménytartományban. Ez teszi őket vonzóvá otthoni felhasználók és kisebb vállalkozások számára.
• Egyszerű felépítés és karbantartás: A dugattyús kompresszorok mechanikája viszonylag egyszerű, ami megkönnyíti a karbantartást és a javítást. A legtöbb alkatrész könnyen cserélhető.
• Magas nyomás elérése: Különösen a többfokozatú dugattyús kompresszorok képesek nagyon magas nyomásra sűríteni a levegőt, ami elengedhetetlen bizonyos ipari alkalmazásokhoz.
• Rugalmasság: Jól alkalmazkodnak az ingadozó levegőigényhez. Képesek be- és kikapcsolni, amikor a nyomás egy bizonyos szint alá esik vagy fölé emelkedik, így energiát takarítanak meg, ha nincs folyamatos levegőfelhasználás.
• Hosszú élettartam: Megfelelő karbantartás mellett rendkívül hosszú élettartammal rendelkezhetnek, köszönhetően robusztus felépítésüknek.
• Olajmentes változatok elérhetősége: Léteznek teljesen olajmentes modellek, amelyek tiszta levegőt biztosítanak érzékeny alkalmazásokhoz.

Hátrányok

• Zajszint: Működés közben általában hangosabbak, mint a csavarkompresszorok, különösen a nagyobb ipari modellek. Ez problémát jelenthet lakott területeken vagy zárt munkakörnyezetben.
• Pulsáló levegőáramlás: A dugattyú ciklikus mozgása miatt a levegőáramlás nem teljesen egyenletes, hanem pulzáló. Ezt a légtartály segít kisimítani, de bizonyos precíziós alkalmazásoknál további puffertartályokra vagy szűrőkre lehet szükség.
• Hőtermelés: A sűrítés során jelentős hő keletkezik, ami hőelvezetést igényel. Magas környezeti hőmérsékleten a hatékonyság csökkenhet.
• Karbantartási igény (olajkenésűeknél): Az olajkenésű kompresszorok rendszeres olajcserét és szűrőcserét igényelnek, ami további költségeket és időt jelent.
• Olajszennyeződés kockázata: Az olajkenésű modelleknél fennáll a kockázata, hogy minimális mennyiségű olajköd jut a sűrített levegőbe, ami bizonyos alkalmazásoknál elfogadhatatlan.
• Korlátozott folyamatos üzem: Bár képesek hosszú ideig működni, a folyamatos, non-stop üzemre kevésbé alkalmasak, mint a csavarkompresszorok, mivel hajlamosabbak a túlmelegedésre és a kopásra ilyen körülmények között.

A dugattyús kompresszor ideális választás lehet, ha az alábbi feltételek teljesülnek:

• Az alkalmazáshoz nem szükséges folyamatos, extrém nagy mennyiségű levegőellátás.
• A költségvetés korlátozott.
• Magas nyomásra van szükség.
• A zajszint nem kritikus tényező, vagy a kompresszor elhelyezhető zajszigetelt környezetben.
• Időszakos, vagy szakaszos üzemre van szükség, ahol a kompresszor be- és kikapcsolhat.

Ezzel szemben, ha folyamatos, nagy mennyiségű levegőre, alacsony zajszintre és minimális karbantartásra van szükség, egy csavarkompresszor jobb választás lehet, bár magasabb kezdeti befektetéssel jár.

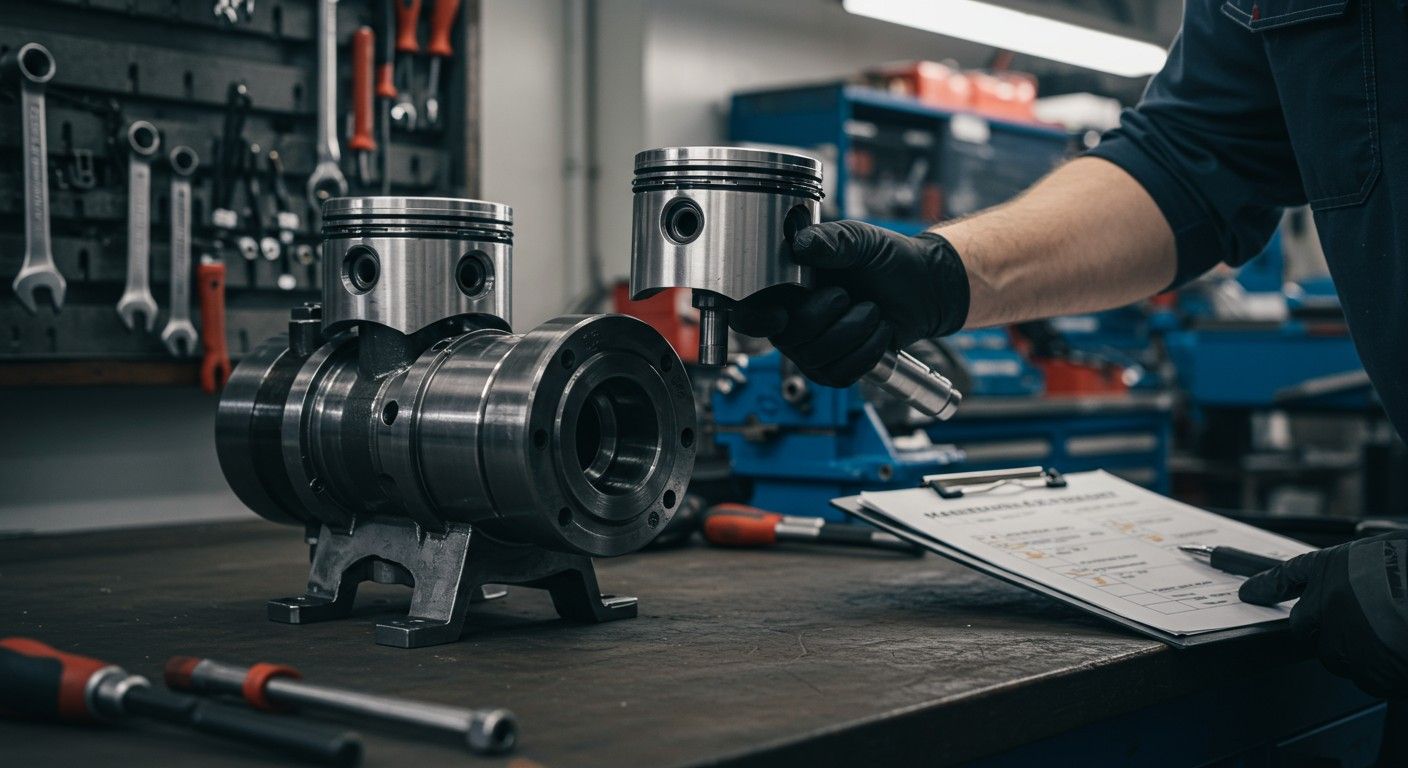

Karbantartás és élettartam: tippek a hosszú távú működéshez

A dugattyús légszivattyúk megbízható és tartós berendezések lehetnek, de csak akkor, ha rendszeres és megfelelő karbantartásban részesülnek. Az elhanyagolt karbantartás nemcsak a kompresszor élettartamát rövidíti le, hanem a működési hatékonyságát is csökkenti, és drága javításokhoz vezethet.

Rendszeres ellenőrzések és tisztítás

A legfontosabb a rendszeres vizuális ellenőrzés:

• Olajszint ellenőrzés (olajkenésűeknél): Rendszeresen, de legalább hetente ellenőrizze az olajszintet a nívópálcán. A túl alacsony olajszint súlyos károkat okozhat.
• Légszűrő ellenőrzése és tisztítása: A légszűrő eltömődése csökkenti a kompresszor hatékonyságát és túlmelegedést okozhat. Tisztítsa vagy cserélje ki a gyártó előírásai szerint, általában havonta vagy kéthavonta.
• Kondenzvíz leeresztése: A légtartályban felgyűlő kondenzvíz korróziót okoz. Naponta, minden használat után engedje le a kondenzvizet a tartály alján lévő szelepen keresztül.
• Szivárgások keresése: Rendszeresen ellenőrizze a csatlakozásokat, szelepeket és csöveket levegő- vagy olajszivárgás után. A szivárgások csökkentik a hatékonyságot és növelik az energiafogyasztást.
• Hűtőbordák tisztítása: A kompresszorfej és a motor hűtőbordái könnyen elkoszolódnak, ami rontja a hőelvezetést és túlmelegedéshez vezet. Rendszeresen tisztítsa meg őket.

Olajcsere (olajkenésű kompresszoroknál)

Az olajcsere az olajkenésű kompresszorok legfontosabb karbantartási feladata. Az olaj idővel lebomlik, elveszíti kenési tulajdonságait és szennyeződik. Használjon mindig a gyártó által előírt, speciális kompresszorolajat. Az olajcsere gyakorisága a használat intenzitásától és a környezeti feltételektől függ, de általában 100-300 üzemóra után, vagy évente legalább egyszer javasolt.

Szűrőcsere

A légszűrő és az esetleges olajleválasztó szűrők rendszeres cseréje elengedhetetlen a tiszta levegő és a kompresszor védelme érdekében. Az eltömődött szűrők megnövelik a levegő áramlási ellenállását, csökkentik a teljesítményt és növelik az energiafogyasztást. A gyártó előírásai szerint cserélje őket.

Hibaelhárítási alapok

Néhány gyakori probléma és megoldása:

Probléma	Lehetséges ok	Megoldás
Kompresszor nem indul	Áramellátás hiánya, hibás nyomáskapcsoló, túlterhelés (termikus védelem)	Ellenőrizze a biztosítékot/megszakítót, a csatlakozást. Hagyja lehűlni, ha túlmelegedett. Ellenőrizze a nyomáskapcsolót.
Túl alacsony nyomás	Légszivárgás, eltömődött légszűrő, kopott szelepek, alacsony olajszint	Keresse meg és javítsa a szivárgást. Tisztítsa/cserélje a légszűrőt. Szükség esetén cserélje a szelepeket. Ellenőrizze/pótolja az olajat.
Túlmelegedés	Eltömődött hűtőbordák, alacsony olajszint, túl hosszú üzemidő, rossz szellőzés	Tisztítsa a bordákat. Ellenőrizze/pótolja az olajat. Rendszeres pihenőidő betartása. Biztosítson megfelelő szellőzést.
Fokozott zajszint	Laza alkatrészek, kopott csapágyak, hibás motor	Húzza meg a laza csavarokat. Szükség esetén szervizeltesse.
Olaj a sűrített levegőben	Túl sok olaj, kopott dugattyúgyűrűk, rossz olajleválasztó	Ellenőrizze az olajszintet. Szükség esetén dugattyúgyűrű vagy olajleválasztó csere.

A karbantartási ütemterv betartása és a kisebb problémák azonnali orvoslása jelentősen hozzájárul a dugattyús légszivattyú hosszú és problémamentes működéséhez, valamint az energiahatékonyság fenntartásához.

Energiahatékonyság és környezetvédelem

A dugattyús légszivattyúk üzemeltetése jelentős energiaköltséggel járhat, különösen ipari környezetben. Az energiahatékonyság és a környezetvédelem egyre fontosabb szempontokká válnak a kompresszorok tervezése és üzemeltetése során. A sűrített levegő előállítása energiaigényes folyamat, és a keletkező hő is kihasználható.

Fogyasztás optimalizálása

Az energiafogyasztás csökkentése érdekében több intézkedés is tehető:

• Méretezés: A megfelelő méretű kompresszor kiválasztása kulcsfontosságú. Egy túlméretezett kompresszor feleslegesen sok energiát fogyaszt, míg egy alulméretezett folyamatosan túlterhelten működik.
• Szivárgásmentesség: A sűrített levegő rendszerekben a szivárgások jelentős energiaveszteséget okozhatnak. Rendszeres ellenőrzéssel és a szivárgások azonnali javításával nagy megtakarítás érhető el.
• Rendszeres karbantartás: A tiszta szűrők, a megfelelő olajszint és a jól működő szelepek mind hozzájárulnak a kompresszor hatékony működéséhez és az optimális energiafogyasztáshoz.
• Nyomás optimalizálása: Csak a ténylegesen szükséges nyomáson üzemeltesse a kompresszort. Minden egyes plusz bar nyomás jelentősen növeli az energiafogyasztást.
• Kikapcsolás üresjáratban: Ha a kompresszor hosszabb ideig nincs használatban, kapcsolja ki. Az üresjárati fogyasztás is jelentős lehet.

Hővisszanyerés

A sűrített levegő előállítása során a felhasznált elektromos energia jelentős része hővé alakul. Ez a hőenergia, különösen a nagyobb ipari kompresszorok esetében, nem vész el, hanem visszanyerhető és hasznosítható. A hővisszanyerő rendszerek a kompresszor által termelt hőt például fűtésre, melegvíz előállítására vagy más ipari folyamatok hőellátására használhatják fel.

Ez nemcsak az energiahatékonyságot növeli, hanem csökkenti a fűtési költségeket és a környezeti terhelést is. Bár a dugattyús kompresszoroknál a hővisszanyerés kevésbé elterjedt, mint a csavarkompresszoroknál a pulzáló levegőáramlás és a kisebb hőmennyiség miatt, bizonyos esetekben mégis megfontolandó lehet.

A környezetvédelem szempontjából az olajmentes kompresszorok előnyösebbek, mivel nem bocsátanak ki olajködöt a levegőbe. Az olajkenésű kompresszoroknál a kondenzvíz kezelése is fontos, mivel az olajmaradványokat tartalmazhat, és megfelelő módon kell ártalmatlanítani.

A megfelelő dugattyús légszivattyú kiválasztásának szempontjai

A dugattyús légszivattyú kiválasztása nem egyszerű feladat, hiszen számos tényezőt kell figyelembe venni annak érdekében, hogy a berendezés hatékonyan és gazdaságosan működjön az adott feladathoz. A rosszul kiválasztott kompresszor energiát pazarol, nem biztosítja a szükséges teljesítményt, vagy hamar tönkremegy.

Teljesítményigény (l/perc, bar)

Ez a legfontosabb szempont. Két fő paramétert kell figyelembe venni:

• Szállított levegőmennyiség (l/perc vagy m³/óra): Meg kell határozni, hogy a használni kívánt pneumatikus szerszámok vagy berendezések mennyi levegőt fogyasztanak. Mindig a szerszámok folyamatos levegőigényét vegye figyelembe, ne csak a maximális fogyasztást. Ha több szerszámot használ egyszerre, adja össze azok fogyasztását. Ajánlott egy 20-30%-os biztonsági ráhagyást is kalkulálni.
• Üzemi nyomás (bar): Milyen nyomásra van szükség a feladat elvégzéséhez? A legtöbb pneumatikus szerszám 6-8 bar nyomáson működik. Ha magasabb nyomásra van szükség (pl. bizonyos ipari gépekhez), akkor többfokozatú kompresszort kell választani.

Mindig ellenőrizze a kompresszor leadott levegőmennyiségét (FAD – Free Air Delivery), ami a ténylegesen szállított mennyiséget jelöli, nem pedig a beszívott levegő térfogatát.

Felhasználás jellege és intenzitása

• Szakaszos vagy folyamatos üzem: Ha csak időszakosan, rövid ideig használja a kompresszort (pl. otthoni barkácsolás, gumifújás), akkor egy kisebb, egyfokozatú modell is elegendő lehet. Ha azonban folyamatos vagy hosszú ideig tartó üzemre van szükség (pl. ipari gyártás), akkor egy robusztusabb, esetleg többfokozatú, nagyobb tartályú kompresszorra lesz szükség.
• Környezet: Olajmentes levegőre van szükség (pl. festés, élelmiszeripar, orvosi)? Akkor olajmentes kompresszor a megoldás. Ha nem kritikus a levegő tisztasága, egy olajkenésű modell általában megbízhatóbb és tartósabb.

Légtartály mérete

A légtartály mérete (literben megadva) befolyásolja, hogy mennyi sűrített levegőt tud tárolni a rendszer. Egy nagyobb tartály:

• Hosszabb ideig tudja ellátni a szerszámokat anélkül, hogy a kompresszornak be kellene kapcsolnia.
• Csökkenti a motor indításainak számát, ami növeli a motor élettartamát.
• Kisimítja a pulzáló levegőáramlást.

Kisebb, otthoni felhasználásra egy 25-50 literes tartály elegendő, míg műhelyekbe és ipari célokra 100-500 literes vagy még nagyobb tartályok javasoltak.

Zajszint és elhelyezés

A dugattyús kompresszorok jellemzően zajosak. Ha a kompresszort lakott területen, irodához közel, vagy olyan helyen kell elhelyezni, ahol a zaj zavaró lenne, érdemes zajszigetelt modelleket vagy alacsony zajszintű kompresszorokat (pl. „silent” változatokat) keresni, amelyek felárasak lehetnek. Alternatív megoldás lehet a kompresszor külön, zajszigetelt helyiségbe való telepítése.

Költségvetés és márka

A kompresszorok ára széles skálán mozog, a hobbi modellektől az ipari berendezésekig. Fontos, hogy a költségvetésen belül maradjon, de ne csak az árat nézze. Egy olcsó, de gyenge minőségű kompresszor hosszú távon több problémát és költséget okozhat.

Válasszon megbízható márkát, amely ismert a minőségéről és a jó alkatrészellátásáról. Kérjen tanácsot szakkereskedőktől, akik segíthetnek a megfelelő modell kiválasztásában az Ön igényei alapján.

A gondos tervezés és a fenti szempontok figyelembe vétele biztosítja, hogy a kiválasztott dugattyús légszivattyú hosszú távon is hatékonyan és megbízhatóan szolgálja majd a célját.
