Direkt keringés: jelentése, fogalma és részletes magyarázata

A modern épületgépészet és ipari rendszerek világában számtalan hidraulikai elrendezéssel találkozhatunk, melyek mind a hő, vagy valamilyen folyékony közeg hatékony szállítását célozzák. Ezen rendszerek közül az egyik legalapvetőbb, mégis sokak számára félreérthető vagy hiányosan ismert kategória a direkt keringés. Ennek a fogalomnak a mélyreható megértése kulcsfontosságú mind a tervezés, mind az üzemeltetés, mind pedig a hibaelhárítás szempontjából. A direkt keringés lényege az egyszerűségben rejlik, abban, hogy a hőtermelő és a hőleadó egység közötti közegáramlás közvetlenül, külön hidraulikai leválasztó elem vagy hőcserélő közbeiktatása nélkül történik. Ez az alapelv számos előnnyel jár, ugyanakkor bizonyos korlátokat és kihívásokat is felvet, amelyeket alaposan meg kell vizsgálni.

Amikor direkt keringésről beszélünk, általában olyan fűtési vagy hűtési rendszerekre gondolunk, ahol a kazánban vagy hőszivattyúban felmelegített (vagy lehűtött) víz, fagyálló folyadék, esetleg más hőszállító közeg közvetlenül jut el a radiátorokhoz, padlófűtési körökhöz, fan-coil egységekhez vagy egyéb hőleadó felületekhez. Nincs köztük egy második, hidraulikailag független kör, amely egy hőcserélőn keresztül venné át a hőenergiát. Ez az elrendezés a legegyszerűbb és gyakran a legköltséghatékonyabb megoldásnak tűnik, különösen kisebb, egyfunkciós rendszerek esetében. Azonban a látszólagos egyszerűség mögött komplex hidraulikai és termodinamikai megfontolások húzódnak, melyek ismerete nélkül a rendszer nem fog optimálisan működni.

A direkt keringés a hidraulikai rendszerek gerincét képezheti, ahol a hatékonyság és a megbízhatóság kulcsfontosságú. Megértése elengedhetetlen a modern épületgépészeti megoldásokhoz.

A direkt keringési elv nem csupán a lakossági fűtésben, hanem ipari folyamatokban, hűtőrendszerekben és akár napkollektoros rendszerekben is alkalmazásra kerül, ahol a hőátadás hatékonysága és a rendszer egyszerűsége prioritást élvez. A következőkben részletesen bemutatjuk a direkt keringés fogalmát, műszaki hátterét, felépítését, előnyeit és hátrányait, valamint kitérünk a szabályozási lehetőségekre és az energiahatékonysági szempontokra is. Célunk, hogy egy átfogó képet adjunk erről az alapvető, mégis sokrétű hidraulikai megoldásról.

A direkt keringés alapfogalma és működési elve

A direkt keringés, vagy más néven közvetlen keringés, olyan hidraulikai rendszert takar, ahol a hőtermelő berendezés (pl. kazán, hőszivattyú) és a hőleadó egységek (pl. radiátorok, padlófűtés) között azonos hőközeg áramlik, anélélkül, hogy egy hőcserélő leválasztaná a két kört. Ez azt jelenti, hogy a hőtermelő által felmelegített (vagy lehűtött) víz közvetlenül jut el a fogyasztókhoz, és a hő leadása után ugyanez a víz tér vissza a hőtermelőbe. Az egész rendszer egyetlen zárt vagy nyitott hidraulikai körként működik.

Ez az egyszerűség a rendszer legfőbb jellemzője. Nincs szükség külön primer és szekunder körre, nincs szükség egy közbülső hőcserélőre, amely elválasztaná a két kört. Ezáltal kevesebb alkatrészre van szükség, ami csökkentheti a telepítési költségeket és a rendszer bonyolultságát. Az áramlást jellemzően egy keringető szivattyú biztosítja, amely a hőközeg folyamatos mozgását garantálja a hőtermelő és a hőleadók között.

A működési elv rendkívül logikus. Tegyük fel, hogy egy gázkazánnal fűtött családi házról van szó. A kazánban felmelegített víz 60-70 °C-ra, majd a keringető szivattyú segítségével eljut a radiátorokhoz. A radiátorok leadják a hőt a helyiségnek, a víz lehűl (pl. 50-60 °C-ra), majd visszatér a kazánba, ahol újra felmelegszik. Ez a folyamat ciklikusan ismétlődik, biztosítva a folyamatos fűtést. Hasonló elven működhet egy hűtési rendszer is, ahol a hűtőgépben lehűtött folyadék kering a fan-coil egységekben, majd visszatér a hűtőgépbe.

A direkt keringés megértéséhez fontos különbséget tenni a nyitott és zárt rendszerek között. A legtöbb modern fűtési rendszer zárt rendszerben működik, ami azt jelenti, hogy a hőközeg nem érintkezik közvetlenül a külső levegővel, és a rendszer nyomás alatt van. Ezzel szemben a régebbi vagy egyszerűbb napkollektoros rendszerekben előfordulhat nyitott keringés, ahol a tágulási tartály nyitott, és a rendszer atmoszférikus nyomáson működik, ami oxigén bejutását teszi lehetővé, növelve a korrózió kockázatát.

A direkt keringési rendszerek felépítése és kulcselemei

Egy tipikus direkt keringésű rendszer számos alapvető komponensből épül fel, melyek összehangolt működése biztosítja a hőenergia hatékony szállítását és leadását. Ezek az elemek az egyszerűség ellenére is precíz tervezést és kivitelezést igényelnek a megbízható és energiatakarékos működés érdekében.

Hőtermelő vagy hőfogyasztó egység

Ez a rendszer szíve. Fűtési rendszerekben ez lehet egy gázkazán, vegyes tüzelésű kazán, pellet kazán, elektromos kazán, vagy egy modern hőszivattyú. Hűtési rendszerekben folyadékhűtő (chiller) vagy hűtőgép. Ezek az egységek felelősek a hőközeg kívánt hőmérsékletre való felmelegítéséért vagy lehűtéséért.

Hőleadók vagy hőfelvevők

Ezek a berendezések adják le (fűtés esetén) vagy veszik fel (hűtés esetén) a hőenergiát a fűtendő/hűtendő térben. Ide tartoznak a radiátorok, padlófűtési rendszerek, falfűtés/hűtés, mennyezetfűtés/hűtés, fan-coil egységek vagy ipari hőcserélők. A direkt keringés lényege, hogy a hőtermelőből érkező hőközeg közvetlenül ezekbe az egységekbe jut.

Keringető szivattyú

A keringető szivattyú (más néven fűtési szivattyú) az a mechanikai eszköz, amely a hőközeg áramlását biztosítja a rendszerben. Feladata, hogy legyőzze a csőhálózatban és a szerelvényekben fellépő áramlási ellenállást, és a megfelelő mennyiségű hőközeggel lássa el a hőleadókat. A modern szivattyúk gyakran fordulatszám-szabályozottak, ami lehetővé teszi az energiahatékony működést és a rendszer igényeihez való alkalmazkodást.

Csőhálózat

A csőhálózat köti össze a rendszer összes elemét. Fontos a megfelelő átmérőjű csövek kiválasztása, hogy minimalizáljuk az áramlási ellenállást és a nyomásveszteséget. Az anyagválasztás (pl. réz, acél, műanyag) függ a rendszer nyomásától, hőmérsékletétől és a hőközegtől. A megfelelő szigetelés elengedhetetlen a hőveszteségek minimalizálásához.

Szelepek és szerelvények

• Elzárószelepek: Lehetővé teszik a rendszer vagy egyes részek lezárását karbantartás vagy javítás céljából.
• Termosztatikus szelepek (TRV): A radiátorokon lévő szelepek, melyek automatikusan szabályozzák a helyiség hőmérsékletét.
• Légtelenítő szelepek: A rendszerben felgyűlt levegő eltávolítására szolgálnak, ami elengedhetetlen a hatékony működéshez.
• Biztonsági szelep: Túlnyomás esetén leengedi a hőközeg egy részét, megakadályozva a rendszer károsodását.
• Töltő-ürítő csapok: A rendszer feltöltésére és leeresztésére szolgálnak.
• Iszapszűrő: Megakadályozza a szennyeződések bejutását a kényes alkatrészekbe (pl. szivattyú, kazán).

Tágulási tartály

A zárt fűtési rendszerek elengedhetetlen része a tágulási tartály. A víz térfogata a hőmérséklet változásával jelentősen változik. A tágulási tartály feladata, hogy felvegye ezt a térfogatváltozást, megakadályozva a rendszer nyomásának túlzott emelkedését vagy csökkenését. Fontos a tartály megfelelő méretezése és előnyomásának beállítása.

Vezérlés és szabályozás

A rendszer működését egy vezérlőegység (pl. termosztát, programozható vezérlő) irányítja. Ez figyeli a külső és belső hőmérsékleteket, és ennek alapján kapcsolja be/ki a hőtermelőt és szabályozza a szivattyú működését, illetve a szelepek állását. A modern rendszerek időjárásfüggő szabályozással is rendelkezhetnek, ami a külső hőmérséklet alapján módosítja az előremenő vízhőmérsékletet, növelve az energiahatékonyságot.

Ezen komponensek megfelelő kiválasztása, méretezése és telepítése alapvető fontosságú egy stabilan és gazdaságosan működő direkt keringésű rendszer kialakításához. A rendszer komplexitása ellenére az alapelvek megértése segít a problémák gyors azonosításában és megoldásában.

Működési elv és hidraulikai alapok a direkt keringésben

A direkt keringésű rendszerek hatékony működésének megértéséhez elengedhetetlen a hidraulikai alapelvek tisztázása. A hőközeg áramlása, a nyomásviszonyok és az ellenállások pontos ismerete alapvető fontosságú a rendszer tervezésénél és optimalizálásánál. A hidraulika törvényei határozzák meg, hogy a hőenergia milyen hatékonysággal jut el a hőtermelőtől a hőleadóig.

Nyomás, áramlás és ellenállás

Egy hidraulikai rendszerben a nyomás az a hajtóerő, amely a folyadékot mozgatja. A keringető szivattyú feladata a nyomáskülönbség létrehozása, ami az áramlást indukálja. Az áramlás mennyiségét (térfogatáram, pl. liter/óra) befolyásolja a nyomáskülönbség és a rendszer ellenállása. Az ellenállás minden olyan tényező, ami gátolja a folyadék mozgását, mint például a csövek súrlódása, a szelepek, idomok, hőleadók belső szerkezete. Minél nagyobb az ellenállás, annál nagyobb nyomáskülönbségre van szükség az adott áramlás fenntartásához.

A direkt keringésű rendszerekben az egész kör egyetlen hidraulikai egységet alkot. Ez azt jelenti, hogy a szivattyúnak le kell győznie a teljes kör ellenállását, ami magában foglalja a kazán, a csővezetékek, a szelepek és az összes hőleadó egység ellenállását. Ezért a szivattyú méretezése kritikus: túl kicsi szivattyú nem biztosítja a megfelelő áramlást, túl nagy szivattyú pedig feleslegesen sok energiát fogyaszt és zajt okozhat.

Hőátadás mechanizmusa

A hőátadás a direkt keringésű rendszerekben alapvetően konvekcióval és kondukcióval történik. A hőtermelőben felmelegített hőközeg (víz) a konvekció révén áramlik a csövekben, eljutva a hőleadókhoz. A hőleadókban (pl. radiátor) a meleg víz a felületen keresztül kondukcióval adja át a hőt a radiátor anyagának, majd onnan a környező levegőnek ismét konvekcióval. A direkt keringés előnye, hogy a hőközeg közvetlenül, hőcserélő veszteségek nélkül jut el a fogyasztókhoz, ami elméletileg jobb hatásfokot eredményezhet a hőátadás szempontjából.

A szivattyú helyes méretezésének fontossága

A keringető szivattyú kiválasztása a rendszertervezés egyik legfontosabb lépése. A szivattyú kiválasztásánál két fő paramétert kell figyelembe venni:

1. Szállítási magasság (nyomás): Ez az a nyomáskülönbség, amit a szivattyúnak létre kell hoznia ahhoz, hogy legyőzze a teljes rendszer hidraulikai ellenállását. Ezt méter vízoszlopban (mVo) vagy Pascalban (Pa) adják meg.
2. Térfogatáram: Ez az a hőközeg-mennyiség, amelyet a szivattyúnak időegység alatt át kell szállítania a rendszeren. Ezt liter/óra (l/h) vagy köbméter/óra (m³/h) értékben adják meg. A szükséges térfogatáramat a hőigény és az előremenő/visszatérő hőmérséklet-különbség alapján számítják ki.

A szivattyú jelleggörbéje mutatja meg, hogy adott térfogatáram mellett milyen szállítási magasságot képes biztosítani. Fontos, hogy a rendszer ellenállási görbéje és a szivattyú jelleggörbéje metszéspontja az optimális működési tartományba essen. Egy rosszul méretezett szivattyú nem csak energiapazarló, de zajt, kavitációt is okozhat, és rontja a rendszer szabályozhatóságát.

Differenciálnyomás szerepe

A differenciálnyomás, vagyis a nyomáskülönbség, kulcsfontosságú a modern, szabályozható rendszerekben. A direkt keringésű rendszerekben, különösen azokon, ahol több hőleadó van, és ezek termosztatikus szelepekkel szabályozottak, a szelepek záródásával a rendszer ellenállása megnő. Ez a szivattyú szállítási magasságának növekedését okozza, ami a nyitott szelepeken átáramló vízmennyiség növekedéséhez vezethet, zajt és szabályozási problémákat okozva.

Ennek kiküszöbölésére gyakran alkalmaznak differenciálnyomás-szabályozó szelepeket vagy fordulatszám-szabályozott szivattyúkat. A differenciálnyomás-szabályozó szelep automatikusan nyit vagy zár a rendszer nyomásviszonyainak megfelelően, fenntartva a konstans nyomáskülönbséget a szivattyú által táplált körben. A fordulatszám-szabályozott szivattyúk pedig képesek a fordulatszámukat és ezzel a szállítási magasságukat az aktuális rendszerellenálláshoz igazítani, így minimalizálva az energiafogyasztást és optimalizálva az áramlást.

A direkt keringésű rendszerek hidraulikai egyensúlyának megteremtése alapvető fontosságú a komfortérzet, az energiahatékonyság és a rendszer élettartama szempontjából. A pontos tervezés és a megfelelő komponensek kiválasztása elengedhetetlen a sikeres működéshez.

A direkt keringés előnyei és hátrányai

Mint minden műszaki megoldásnak, a direkt keringésű rendszereknek is megvannak a maguk specifikus előnyei és hátrányai. Ezek figyelembevétele kulcsfontosságú a megfelelő rendszer kiválasztásánál és tervezésénél, hogy az adott igényeknek és körülményeknek leginkább megfelelő megoldás születhessen.

Előnyök

1. Egyszerűség: Ez az egyik legfőbb előnye. Mivel nincs szükség hőcserélőre és egy külön szekunder körre, a rendszer hidraulikailag sokkal egyszerűbb. Kevesebb alkatrész, kevesebb csőkötés, kevesebb potenciális hibaforrás.
2. Költséghatékonyság (telepítés): Az alacsonyabb alkatrészigény és a kevesebb munkaóra miatt a direkt keringésű rendszerek telepítési költségei általában alacsonyabbak, mint az indirekt rendszereké. Nincs szükség drága hőcserélőre és a hozzá tartozó szivattyúkra, szelepekre.
3. Gyors reakcióidő: Mivel a hőtermelő és a hőleadó között közvetlen a kapcsolat, a rendszer gyorsabban reagál a hőigény változására. A felmelegített víz azonnal eljut a radiátorokhoz, így gyorsabban érezhető a fűtés hatása. Ez a gyors hőátadás különösen előnyös lehet szakaszos üzemű rendszerekben.
4. Nincs hőcserélő veszteség: Mivel nincs közbeiktatott hőcserélő, elmaradnak az azzal járó hőátadási veszteségek. Ez elméletileg magasabb rendszerhatásfokot eredményezhet, mivel a hőenergia közvetlenül, minimális veszteséggel jut el a fogyasztóhoz.
5. Kisebb helyigény: Kevesebb komponens esetén a gépészeti tér is kisebb lehet, ami különösen előnyös szűkös helyeken.

Az egyszerűség és a gyors reakcióidő teszi a direkt keringést vonzóvá sok kisebb rendszer számára, ahol a kezdeti beruházási költség is számít.

Hátrányok

1. Nehézkes szabályozás és hőmérsletszint különbségek: Ez az egyik legnagyobb hátránya. Mivel azonos hőközeg kering a hőtermelőben és a hőleadókban, az előremenő vízhőmérsékletet közvetlenül a hőtermelő állítja be. Ha a hőtermelő (pl. kazán) magas hőmérsékleten üzemel (pl. 70-80 °C), de a hőleadók (pl. padlófűtés) alacsonyabb hőmérsékletet igényelnek (pl. 35-45 °C), akkor külön keverőszelepre van szükség, ami bonyolítja a rendszert és növeli a költségeket. Ez a keverőszelep azonban már egyfajta „szekunder kör” kialakításához vezethet, elmosva a direkt keringés definícióját.
2. Nyomásingadozás és hidraulikai problémák: Több körös, direkt keringésű rendszerekben a termosztatikus szelepek záródásával a rendszer ellenállása megnő, ami nyomásingadozást okozhat. Ez zajhoz, a szivattyú túlterheléséhez és a nyitott szelepeken keresztül történő túláramláshoz vezethet. Ezen problémák kezelésére differenciálnyomás-szabályozókra vagy fordulatszám-szabályozott szivattyúkra van szükség, ami növeli a rendszer bonyolultságát és költségét.
3. Szivattyú terhelése és élettartama: A direkt keringésű rendszerekben a szivattyú közvetlenül a teljes rendszer ellenállását győzi le. Ha a rendszer nem megfelelően van tervezve vagy szabályozva, a szivattyú folyamatosan nagy terhelés alatt dolgozhat, ami csökkentheti az élettartamát és növelheti az energiafogyasztását.
4. Rendszerek közötti kölcsönhatás hiánya: Ha több hőtermelő vagy különböző hőmérséklet-igényű kör van egy rendszerben, a direkt keringés nehezen vagy csak bonyolult kiegészítő elemekkel kezelhető. Például egy vegyes tüzelésű kazán és egy gázkazán egyidejű üzemeltetése direkt keringésben hidraulikailag instabil lehet, és megkövetelheti a hidraulikai váltó alkalmazását, ami már az indirekt rendszer felé mutat.
5. Hőközeg minősége és korrózió: Mivel ugyanaz a hőközeg kering a hőtermelőben és a hőleadókban, a hőközeg minőségére különös figyelmet kell fordítani. A korrózió vagy a lerakódások a hőtermelő és a hőleadók élettartamát is befolyásolhatják. Különösen érzékeny lehet egy modern kondenzációs kazán, amelynek finom hőcserélője könnyen károsodhat a rossz vízminőségtől.
6. Kavitáció kockázata: Magas hőmérsékletű rendszerekben (pl. gőzkazánoknál vagy ipari alkalmazásoknál) a szivattyú szívóoldali nyomásának csökkenése kavitációt okozhat, ami károsítja a szivattyút és csökkenti annak hatásfokát.

A direkt keringés tehát akkor ideális, ha a hőtermelő és a hőleadók hőmérsékleti igényei közel azonosak, és a rendszer viszonylag egyszerű. Komplexebb, több hőtermelős vagy eltérő hőmérséklet-igényű körökkel rendelkező rendszereknél az indirekt keringés vagy a hidraulikai leválasztóval ellátott rendszerek általában megbízhatóbb és hatékonyabb megoldást kínálnak.

Alkalmazási területek és tipikus példák

A direkt keringésű rendszerek, egyszerűségük és költséghatékonyságuk miatt számos területen elterjedtek, különösen ott, ahol a hőmérsékleti igények viszonylag homogének, és a rendszer nem túl komplex. Nézzünk meg néhány tipikus alkalmazási területet és példát.

Családi házak és kisebb lakóingatlanok fűtési rendszerei

Ez a leggyakoribb alkalmazási terület. Egy átlagos családi házban, ahol egyetlen kazán (pl. gázkazán) fűti a radiátoros rendszert, a direkt keringés a legkézenfekvőbb megoldás. A kazán által előállított meleg víz közvetlenül a radiátorokba jut, majd onnan visszatér. Ebben az esetben a hőmérsékleti igények általában hasonlóak (pl. 70/55 °C előremenő/visszatérő), így nincs szükség bonyolult keverőszelepekre. Az egyszerűség és a gyors reakcióidő itt különösen előnyös.

Példa: Egy modern kondenzációs gázkazán, amely egy hagyományos radiátoros rendszert táplál. A kazán direkt módon fűti fel a rendszer vizét, és egy keringető szivattyú juttatja el a radiátorokhoz. A termosztatikus radiátorszelepek biztosítják a helyiségenkénti hőmérséklet-szabályozást.

Egyszerű melegvíz-előállító rendszerek

Bár a használati melegvíz-előállítás gyakran indirekt módon, tárolóval és hőcserélővel történik, léteznek direkt keringésű, átfolyós rendszerű elektromos vagy gázüzemű vízmelegítők. Ezekben az esetekben a hideg víz közvetlenül áramlik át a fűtőelemen vagy égőn, és azonnal felmelegszik, mielőtt a csaphoz jutna. Ez nem tipikus fűtési rendszer, de a keringés „direkt” jellege miatt érdemes megemlíteni.

Napelemes (napkollektoros) rendszerek egyszerűbb változatai

Bizonyos típusú, főleg kisebb, egyszerűbb napkollektoros rendszerek is működhetnek direkt keringéssel. Ebben az esetben a kollektorokban felmelegedett hőközeg (általában víz, fagyállóval keverve) közvetlenül áramlik be egy hőtároló tartályba, ahol leadja a hőt a használati melegvíznek vagy a fűtés rásegítésére. A kollektorok és a tároló között nincs hőcserélő. Fontos azonban megjegyezni, hogy fagyveszély esetén speciális fagyálló folyadékra van szükség, vagy a rendszert le kell üríteni, ami bonyolíthatja az üzemeltetést.

Ipari folyamatok és kisebb hűtőrendszerek

Bizonyos ipari alkalmazásokban, ahol egy adott folyamat vagy berendezés hűtésére van szükség, és a hőmérsékleti igények konstansak, direkt keringésű hűtőrendszerek is alkalmazhatók. Például egy kisebb géphűtés, ahol a hűtőgépben lehűtött víz közvetlenül áramlik a hűtőköpenybe vagy hőcserélőbe, majd visszatér. Az egyszerűség és a minimális hőmérséklet-különbség igénye miatt ez a megoldás költséghatékony lehet.

Központi fűtési rendszerek egyetlen fűtési körrel

Nagyobb épületekben, ahol egy központi kazán látja el a fűtést, ha csak egyetlen, homogén fűtési kör van (pl. egyetlen nagy irodaterület radiátoros fűtése), akkor a direkt keringés alkalmazható. Azonban amint több, eltérő hőmérséklet-igényű kör (pl. radiátoros és padlófűtés) jelenik meg, vagy több hőtermelő (pl. kazán és hőszivattyú) kerül be, a direkt keringés hátrányai felerősödnek, és indokolttá válik az indirekt megoldás vagy a hidraulikai váltó bevezetése.

Összefoglalva, a direkt keringés elsősorban az egyszerűség és a költséghatékonyság miatt népszerű, különösen a kisebb, egyfunkciós rendszerekben, ahol a hőmérsékleti igények nem térnek el jelentősen. Amint a rendszer komplexebbé válik, vagy eltérő hőmérsékletű köröket kell táplálni, a direkt keringés korlátai hamar megmutatkoznak, és alternatív hidraulikai megoldások válnak szükségessé.

Szabályozás és optimalizálás direkt keringésű rendszerekben

Bár a direkt keringésű rendszerek egyszerűek, a hatékony és gazdaságos üzemeltetéshez elengedhetetlen a megfelelő szabályozás és optimalizálás. A cél a komfortérzet biztosítása a lehető legkevesebb energiafelhasználással. A szabályozási lehetőségek azonban korlátozottabbak lehetnek, mint az indirekt rendszerekben, ezért a tervezéskor különös figyelmet kell fordítani erre.

Termosztátok és helyiség-hőmérséklet szabályozás

A legegyszerűbb szabályozási forma a helyiség-termosztát alkalmazása. Ez a termosztát figyeli a helyiség hőmérsékletét, és ha az a beállított érték alá esik, bekapcsolja a hőtermelőt (pl. kazánt) és a keringető szivattyút. Amint elérte a kívánt hőmérsékletet, kikapcsolja a rendszert. Ez egy on/off típusú szabályozás, amely egyszerű, de nem mindig a legenergiahatékonyabb.

A termosztatikus radiátorszelepek (TRV) lehetővé teszik a helyiségenkénti hőmérséklet-szabályozást. Ezek a szelepek érzékelik a helyiség hőmérsékletét, és ennek megfelelően nyitnak vagy zárnak, módosítva a radiátoron átáramló víz mennyiségét. Ez javítja a komfortérzetet és csökkentheti az energiafogyasztást, de a rendszer hidraulikai egyensúlyát felboríthatja, ha sok szelep zár egyszerre. Ezt a problémát differenciálnyomás-szabályozókkal vagy modulációs szivattyúkkal lehet orvosolni.

Szivattyú fordulatszám-szabályozása

A modern fordulatszám-szabályozott (modulációs) keringető szivattyúk jelentősen hozzájárulnak a direkt keringésű rendszerek optimalizálásához. Ezek a szivattyúk képesek a fordulatszámukat és ezzel a szállítási magasságukat az aktuális rendszerellenálláshoz igazítani. Amikor a termosztatikus szelepek záródnak, és a rendszer ellenállása megnő, a szivattyú csökkenti a fordulatszámát, így fenntartva a konstans nyomáskülönbséget vagy az optimális térfogatáramot. Ez minimalizálja az energiafogyasztást, csökkenti a zajszintet és javítja a szabályozhatóságot.

Időjárásfüggő szabályozás

Az időjárásfüggő szabályozás egy fejlettebb megoldás, amely a külső hőmérséklet függvényében módosítja az előremenő fűtővíz hőmérsékletét. Hidegebb külső hőmérséklet esetén magasabb, enyhébb időben alacsonyabb előremenő hőmérsékletet állít be. Ezáltal a rendszer folyamatosan alkalmazkodik a külső viszonyokhoz, elkerülve a túlfűtést és maximalizálva az energiahatékonyságot, különösen kondenzációs kazánok esetén, amelyek alacsonyabb visszatérő vízhőmérsékleten működnek a leghatékonyabban.

Keverőszelepek szerepe és hidraulikai leválasztás szükségessége

Ahogy korábban említettük, ha a hőtermelő és a hőleadók hőmérsékleti igényei jelentősen eltérnek (pl. magas hőmérsékletű kazán és alacsony hőmérsékletű padlófűtés), akkor keverőszelep beépítése válhat szükségessé. A keverőszelep a forró előremenő vizet a hűvösebb visszatérő vízzel keveri, így állítva elő a padlófűtéshez szükséges alacsonyabb hőmérsékletű vizet. Ebben az esetben azonban már egyfajta „szekunder kör” alakul ki a keverőszelep mögött, ami elkezdi elmosni a direkt keringés definícióját.

Komplexebb rendszerekben, ahol több hőtermelő vagy több, eltérő hőmérséklet-igényű fűtési kör van, a hidraulikai váltó (más néven hidraulikai leválasztó) alkalmazása válik elengedhetetlenné. A hidraulikai váltó funkciója a primer és szekunder körök hidraulikai leválasztása, biztosítva, hogy a szivattyúk egymástól függetlenül működhessenek, és a különböző körök eltérő nyomásviszonyai ne befolyásolják egymást. Bár a hidraulikai váltó bevezetése már az „indirekt” rendszerek kategóriájába sorolja a megoldást, a direkt keringés korlátainak megértéséhez fontos tudni, mikor válik szükségessé egy ilyen elem.

A direkt keringésű rendszerek optimalizálása tehát a megfelelő termosztátok, fordulatszám-szabályozott szivattyúk és adott esetben időjárásfüggő szabályozás kombinációjával érhető el. A cél mindig a legmagasabb komfortérzet biztosítása a legkisebb energiafelhasználás mellett, figyelembe véve a rendszer hidraulikai sajátosságait és korlátait.

A direkt keringés és az energiahatékonyság

Az energiahatékonyság napjainkban az épületgépészet egyik legfontosabb szempontja. A direkt keringésű rendszerek energiafelhasználását számos tényező befolyásolja, és a megfelelő tervezéssel, telepítéssel és üzemeltetéssel jelentős megtakarítások érhetők el. Fontos megvizsgálni, hogyan viszonyul a direkt keringés ehhez a kulcsfontosságú témához.

Hőveszteségek minimalizálása

A direkt keringés egyik elméleti előnye, hogy nincsenek hőcserélő veszteségek. Azonban a gyakorlatban a hőveszteségek más módon is jelentkezhetnek. A csőhálózat megfelelő szigetelése elengedhetetlen. A fűtetlen terekben (pl. kazánház, pince) futó csövek szigetelése nélkül jelentős hőenergia veszíthet el a környezetbe, mielőtt elérné a hőleadókat. A szelepeket és egyéb szerelvényeket is szigetelni kell, ahol lehetséges. A hőveszteségek minimalizálása közvetlenül hozzájárul a rendszer energiahatékonyságához.

Szivattyú energiafogyasztása

A keringető szivattyú az egyik legnagyobb energiafogyasztó a fűtési/hűtési rendszerben. Egy rosszul méretezett vagy régi, fix fordulatszámú szivattyú indokolatlanul sok áramot fogyaszthat. A modern A energiaosztályú, fordulatszám-szabályozott szivattyúk akár 70-80%-kal kevesebb energiát fogyasztanak, mint a régebbi típusok. Ezek a szivattyúk képesek a teljesítményüket az aktuális hőigényhez és a rendszer hidraulikai ellenállásához igazítani, így csak annyi energiát fogyasztanak, amennyi feltétlenül szükséges. A szivattyú helyes kiválasztása és beállítása alapvető fontosságú az energiahatékonyság szempontjából.

Rendszertervezés hatása a hatásfokra

A direkt keringésű rendszer energiahatékonysága nagyban függ a tervezés minőségétől. A csőméretezés kulcsfontosságú. Túl kicsi csőátmérő esetén megnő az áramlási ellenállás, ami nagyobb szivattyúteljesítményt és energiafogyasztást igényel. Túl nagy csőátmérő esetén pedig megnő a rendszerben lévő víztérfogat, ami lassabb felfűtést és nagyobb hőveszteséget eredményezhet. Az optimális csőméretezés megtalálása egyensúlyt teremt az áramlási ellenállás és a kezdeti beruházási költség között.

A hőtermelő kiválasztása szintén befolyásolja az energiahatékonyságot. Egy modern kondenzációs kazán például alacsonyabb visszatérő vízhőmérsékleten tudja a legmagasabb hatásfokot elérni, mivel ekkor tudja kihasználni a füstgáz rejtett hőjét. Direkt keringésben, ha a hőleadók magasabb hőmérsékletet igényelnek, a kondenzáció nem jöhet létre, vagy csak részlegesen, ami rontja a kazán hatásfokát. Ezt a problémát részben orvosolhatja az időjárásfüggő szabályozás, amely enyhébb időben csökkenti az előremenő hőmérsékletet.

Hidraulikai beszabályozás

A hidraulikai beszabályozás elengedhetetlen a direkt keringésű rendszerek optimális működéséhez és energiahatékonyságához. Ennek során a rendszer minden hőleadóját (pl. radiátor) úgy állítják be, hogy az adott hőigénynek megfelelő mennyiségű vizet kapja. Egy rosszul beszabályozott rendszerben egyes radiátorok túlfűtenek, mások alulfűtenek, ami a felhasználók részéről a hőmérséklet mesterséges feljebb tekeréséhez vezethet, felesleges energiafogyasztást okozva. A hidraulikai beszabályozás biztosítja, hogy minden hőleadóhoz a szükséges térfogatáram jusson el, optimalizálva a hőelosztást és minimalizálva az energiaveszteséget.

Összességében a direkt keringésű rendszerek energiahatékonysága jelentősen javítható a modern, energiahatékony alkatrészek (pl. A-osztályú szivattyúk, kondenzációs kazánok) alkalmazásával, a precíz rendszertervezéssel, a megfelelő szigeteléssel és a gondos hidraulikai beszabályozással. A szabályozási lehetőségek (időjárásfüggő szabályozás, termosztatikus szelepek) további optimalizációt tesznek lehetővé, biztosítva a komfortérzetet és a gazdaságos üzemeltetést.

Gyakori problémák és hibaelhárítás direkt keringésű rendszerekben

Bár a direkt keringésű rendszerek egyszerűnek tűnhetnek, üzemeltetésük során számos probléma merülhet fel, amelyek befolyásolhatják a komfortérzetet, az energiahatékonyságot és a rendszer élettartamát. A problémák időben történő felismerése és a megfelelő hibaelhárítás kulcsfontosságú.

Légzárványok a rendszerben

Ez az egyik leggyakoribb probléma. A rendszerbe került levegő akadályozza a hőközeg áramlását, ami zajt (csörgést, bugyborékolást) okozhat, és rontja a hőátadás hatékonyságát. Egy radiátor, amelyben levegő van, nem melegszik fel teljesen, vagy csak részben. A levegő ráadásul növeli a korrózió kockázatát.

Hibaelhárítás: Rendszeres légtelenítés szükséges. A radiátorok légtelenítő szelepén keresztül engedjük ki a levegőt, amíg víz nem kezd el jönni. A rendszer legmagasabb pontjain automata légtelenítők is elhelyezhetők. Fontos ellenőrizni a rendszer nyomását a légtelenítés után, és szükség esetén utántölteni.

Nyomásingadozás és alacsony rendszernyomás

A rendszernyomás ingadozása vagy tartósan alacsony szintje komoly gondokat jelezhet. Az alacsony nyomás esetén a szivattyú nem tudja megfelelően keringetni a vizet, ami elégtelen fűtést/hűtést eredményez. Túl magas nyomás esetén pedig a biztonsági szelep leengedheti a vizet.

Hibaelhárítás: Először ellenőrizzük a tágulási tartály előnyomását és membránját. Egy hibás tágulási tartály nem képes felvenni a térfogatváltozást. Ellenőrizzük a rendszer tömítettségét, keressünk szivárgásokat. A kazán töltőnyílásán keresztül töltsük fel a rendszert a gyártó által előírt nyomásra (általában 1,5-2 bar). Ha a nyomás gyakran esik, szivárgást kell keresni.

Zajok a rendszerben

A már említett levegőn kívül más okok is okozhatnak zajt. A szivattyú túl nagy fordulatszámon járhat, ami zúgást okoz. A szelepek (különösen a termosztatikus szelepek) hibás működése, vagy a túlzott áramlási sebesség is zúgást, sípolást okozhat. A csővezetékek nem megfelelő rögzítése, vagy a hőmérséklet-változás okozta tágulás-összehúzódás is kopogó hangot adhat.

Hibaelhárítás: Ellenőrizzük a szivattyú beállításait, szükség esetén csökkentsük a fordulatszámát, vagy állítsuk át automatikus üzemmódra. Vizsgáljuk meg a szelepeket, esetleg cseréljük ki a hibás darabokat. Ellenőrizzük a csővezetékek rögzítését és szigetelését.

Nem megfelelő hőleadás (egyes radiátorok hidegek)

Ha egyes radiátorok nem fűtenek megfelelően, míg mások igen, az a hidraulikai egyensúly hiányára utalhat.

Hibaelhárítás:

1. Légtelenítés: Győződjünk meg róla, hogy nincs levegő a radiátorban.
2. Termosztatikus szelep ellenőrzése: Lehet, hogy a szelep beragadt vagy hibás. Próbáljuk meg mozgatni a szeleptűt.
3. Hidraulikai beszabályozás: A rendszer valószínűleg nincs megfelelően beszabályozva. Egy szakembernek kell elvégeznie a visszatérő szelepek beállítását, hogy minden radiátor a megfelelő mennyiségű vizet kapja.
4. Iszapszűrő ellenőrzése: Eltömődött iszapszűrő akadályozhatja az áramlást a rendszerben, ami gyengébb hőleadást eredményez.

Korrózió és lerakódások

A rendszerben keringő víz minősége alapvető fontosságú. A nem megfelelő vízkezelés korróziót (rozsdásodást) és lerakódásokat (vízkő, iszap) okozhat, ami károsítja a kazánt, a szivattyút, a szelepeket és a hőleadókat, csökkentve a rendszer hatásfokát és élettartamát.

Hibaelhárítás: Rendszeres vízminőség-ellenőrzés és szükség esetén vízkezelés (pl. korróziógátló adalékok, lágyítás) javasolt. Az iszapszűrő rendszeres tisztítása, és súlyosabb esetben a rendszer átmosása, vegyszeres tisztítása is szükségessé válhat.

Kavitáció

A kavitáció a szivattyúban fellépő jelenség, amikor a nyomás annyira lecsökken, hogy a víz forrni kezd, és buborékok képződnek. Ezek a buborékok szétpattanva károsítják a szivattyú járókerekét, zajt és rezgést okoznak.

Hibaelhárítás: Ellenőrizni kell a szivattyú szívóoldali nyomását, és biztosítani kell a megfelelő előnyomást. A szivattyú helyes méretezése és a rendszer hidraulikai beszabályozása is segít megelőzni a kavitációt.

A direkt keringésű rendszerek karbantartása és a problémák időben történő kezelése elengedhetetlen a hosszú távú, megbízható és energiahatékony működéshez. A rendszeres ellenőrzések és a szakember bevonása segíthet megelőzni a komolyabb meghibásodásokat.

A direkt keringés jövője és modern rendszerekben betöltött szerepe

A direkt keringésű rendszerek alapvető elvüket tekintve évtizedek óta változatlanok, azonban a modern technológia és az energiahatékonysági törekvések jelentősen befolyásolják jövőbeli alkalmazásukat és integrációjukat komplexebb rendszerekbe. Bár az indirekt megoldások egyre inkább előtérbe kerülnek a nagyobb rugalmasság és optimalizálhatóság miatt, a direkt keringés továbbra is releváns marad bizonyos specifikus esetekben.

Hőszivattyús rendszerek integrációja

A hőszivattyúk egyre népszerűbbek a fűtési és hűtési rendszerekben, energiahatékonyságuk és környezetbarát működésük miatt. A hőszivattyúk alacsonyabb előremenő hőmérsékleten (35-55 °C) üzemelnek a leghatékonyabban, ami kiválóan illeszkedik az alacsony hőmérsékletű hőleadókhoz, mint például a padlófűtés vagy a falfűtés.

Direkt keringésű rendszerekben a hőszivattyú közvetlenül táplálhatja az alacsony hőmérsékletű fűtési köröket. Ez az elrendezés egyszerű, hatékony és minimalizálja a hőveszteségeket. Azonban ha a hőszivattyú egyidejűleg magasabb hőmérsékletű (pl. radiátoros) köröket is táplálna, vagy több hőszivattyú működne párhuzamosan, akkor már szükségessé válhat a hidraulikai leválasztó vagy keverőszelepek alkalmazása, ami eltolja a rendszert az indirekt megoldások felé.

Intelligens vezérlők és automatizálás

A modern intelligens vezérlőrendszerek jelentősen javítják a direkt keringésű rendszerek szabályozhatóságát és energiahatékonyságát. Ezek a rendszerek képesek figyelembe venni a külső és belső hőmérsékletet, a napszakot, a felhasználói szokásokat, sőt akár az időjárás előrejelzést is. A fejlett algoritmusok optimalizálják a kazán és a szivattyú működését, minimalizálva az energiafogyasztást és maximalizálva a komfortérzetet.

Az okos termosztátok és zóna-szabályozók lehetővé teszik a helyiségenkénti vagy zónánkénti pontos hőmérséklet-szabályozást, még direkt keringésben is, bár a hidraulikai egyensúly fenntartása kihívást jelenthet. A fordulatszám-szabályozott szivattyúkkal kombinálva az intelligens vezérlők képesek finomhangolni a rendszer működését, csökkentve a zajt és a nyomásingadozásokat.

Fenntarthatósági szempontok

A fenntarthatóság egyre nagyobb hangsúlyt kap az épületgépészetben. A direkt keringés önmagában nem tesz egy rendszert fenntarthatóvá, de az alacsonyabb alkatrészigény és a potenciálisan jobb hőátadási hatásfok hozzájárulhat a környezeti lábnyom csökkentéséhez. A megújuló energiaforrások, mint a napenergia vagy a geotermikus energia integrálása direkt keringésű rendszerekbe (ahol lehetséges) tovább növeli a fenntarthatóságot. A vízkezelés és a korrózióvédelem is fontos, mivel a rendszer élettartamának növelése csökkenti a hulladékot és az erőforrás-felhasználást.

Kombinált rendszerek

A jövő valószínűleg a kombinált rendszereké, ahol a direkt keringésű elvek bizonyos részeken megmaradnak, de komplexebb hidraulikai megoldásokkal (pl. hidraulikai váltó, hőcserélő) egészülnek ki. Például egy családi házban a hőszivattyú közvetlenül táplálhatja a padlófűtést (direkt keringés), míg a használati melegvíz-tartályt egy külön körön, hőcserélővel (indirekt keringés) melegíti fel. Ezzel a kombinációval kihasználhatók a direkt keringés előnyei, miközben kezelhetők a komplexebb igények is.

Összességében a direkt keringés megmarad egy alapvető hidraulikai elvnek, különösen az egyszerűbb, homogén hőmérséklet-igényű rendszerekben. A modern technológia, az intelligens vezérlők és az energiahatékony komponensek azonban lehetővé teszik a korábbi korlátok leküzdését és a direkt keringésű rendszerek optimalizálását, biztosítva helyüket a jövő épületgépészeti megoldásai között, gyakran kombinálva más, fejlettebb hidraulikai elrendezésekkel.

Tervezési szempontok és mérnöki megközelítés

A direkt keringésű rendszerek látszólagos egyszerűsége ellenére a sikeres és hatékony működéshez alapos mérnöki tervezésre van szükség. A részletes tervezés kulcsfontosságú a rendszer optimális méretezéséhez, a megbízhatóság biztosításához és az energiahatékonyság maximalizálásához. A tervezés során számos paramétert és szempontot figyelembe kell venni.

Hőigény és hőleadás számítása

A tervezés első lépése a fűtendő/hűtendő tér hőigényének pontos meghatározása. Ez magában foglalja az épület hőszigetelésének, ablakainak, tájolásának és a helyiségek funkciójának figyelembevételét. A pontos hőigény alapján lehet kiválasztani a megfelelő teljesítményű hőtermelőt (kazán, hőszivattyú) és méretezni a hőleadókat (radiátorok, padlófűtés).

A hőleadók kiválasztásánál figyelembe kell venni a kívánt előremenő és visszatérő vízhőmérsékletet, valamint a helyiség hőmérsékletét. A direkt keringésben különösen fontos, hogy a hőtermelő által szolgáltatott hőmérséklet illeszkedjen a hőleadók igényeihez.

Anyagválasztás és csőméretezés

A csőhálózat anyagának kiválasztása függ a rendszer nyomásától, hőmérsékletétől, a hőközeg típusától és a költségvetéstől. Gyakori anyagok a réz, acél, műanyag (pl. PEX, PPR). Minden anyagnak megvannak a maga előnyei és hátrányai a korrózióállóság, a hőtágulás és a telepítés szempontjából.

A csőméretezés kritikus. A túl kicsi csőátmérő nagy áramlási sebességet, magas nyomásveszteséget és zajt okoz. A túl nagy csőátmérő drágább telepítést, nagyobb víztérfogatot és lassabb felfűtést eredményez. A hidraulikai számítások (pl. d’Arcy-Weisbach képlet) segítségével határozzák meg az optimális csőátmérőket, figyelembe véve a megengedett áramlási sebességet és nyomásesést.

Szivattyú kiválasztása és méretezése

A keringető szivattyú a rendszer „motorja”. Kiválasztásához ismerni kell a teljes rendszer hidraulikai ellenállását (szállítási magasság) és a szükséges térfogatáramot. Ezeket az értékeket a csőhálózat, a szelepek, a hőtermelő és a hőleadók ellenállásainak összegezésével kapjuk meg. A szivattyú jelleggörbéjét össze kell vetni a rendszerellenállási görbével, hogy megtaláljuk az optimális működési pontot. Előnyben kell részesíteni a fordulatszám-szabályozott, energiahatékony szivattyúkat.

Biztonsági berendezések

A direkt keringésű rendszerekben is elengedhetetlenek a biztonsági berendezések a rendszer és a felhasználók védelme érdekében:

• Biztonsági szelep: Túlnyomás esetén leengedi a hőközeg egy részét.
• Tágulási tartály: Felveszi a hőközeg térfogatváltozását.
• Nyomásmérő: Folyamatosan mutatja a rendszer aktuális nyomását.
• Hőmérő: Ellenőrzi az előremenő és visszatérő hőmérsékletet.
• Légtelenítők: Megakadályozzák a levegő felgyülemlését.

Hidraulikai beszabályozás tervezése

Már a tervezés fázisában gondolni kell a hidraulikai beszabályozásra. Ez magában foglalja a beszabályozó szelepek (pl. visszatérő szelepek a radiátorokon) beépítését és a szükséges előbeállítások meghatározását, hogy a telepítés után a rendszer könnyen optimalizálható legyen. A megfelelő beszabályozás hiányában a rendszer nem fog egyenletesen fűteni/hűteni, és energiaveszteség lép fel.

Szigetelés tervezése

A hőszigetelés tervezése nem hagyható figyelmen kívül. Minden fűtetlen térben futó fűtési/hűtési csövet és szerelvényt szigetelni kell a hőveszteségek minimalizálása érdekében. A megfelelő vastagságú és minőségű szigetelés hosszú távon jelentős energiamegtakarítást eredményez.

Telepítési útmutatók és szabványok

A tervezés során be kell tartani a vonatkozó szabványokat és előírásokat (pl. MSZ EN 12828 fűtési rendszerekre, MSZ EN 12831 hőigény számításra). A telepítési útmutatók és a gyártói előírások betartása garantálja a rendszer megbízható és biztonságos működését.

A mérnöki megközelítés a direkt keringésű rendszerek tervezésében tehát nem az egyszerűséget jelenti a részletek elhanyagolásával, hanem az alapos és precíz munkát, amely figyelembe veszi a hidraulikai, termodinamikai és gazdaságossági szempontokat. Csak így érhető el egy hosszú távon is hatékony és megbízható rendszer.

Összehasonlítás az indirekt keringéssel: Mikor melyiket válasszuk?

A direkt és az indirekt keringés közötti különbségek alapos megértése kulcsfontosságú a legmegfelelőbb fűtési vagy hűtési rendszer kiválasztásához. Míg a direkt keringés az egyszerűségre és a közvetlen hőátadásra épül, addig az indirekt keringés a hidraulikai leválasztás és a rugalmasabb szabályozás előnyeit kínálja. Nézzük meg részletesebben a két rendszer összehasonlítását, és mikor melyik megoldás az optimális.

Az indirekt keringés fogalma és a hőcserélők szerepe

Az indirekt keringés lényege, hogy a hőtermelő (primer kör) és a hőleadók (szekunder kör) hidraulikailag el vannak választva egymástól egy hőcserélő segítségével. A hőcserélőben a primer körben keringő forró hőközeg átadja a hőenergiát a szekunder körben keringő hőközegnek anélkül, hogy a két folyadék keveredne. Mindkét körnek saját keringető szivattyúja van, és gyakran saját tágulási tartálya is.

A hőcserélők lehetnek lemezes, csőköteges vagy spirálcsöves típusúak, a rendszer igényeitől függően. Feladatuk a hőenergia hatékony átadása a két kör között, miközben fenntartják azok hidraulikai függetlenségét.

Előnyök és hátrányok az indirekt keringésben

Indirekt keringés előnyei:

1. Rugalmas szabályozás: A primer és szekunder körök függetlensége lehetővé teszi a különböző hőmérséklet-igényű körök egyszerűbb szabályozását. Például egy kazán magas hőmérsékleten üzemelhet, miközben a szekunder körben egy keverőszelep segítségével alacsonyabb hőmérsékletű vizet állítanak elő a padlófűtés számára.
2. Hidraulikai függetlenség: A szekunder körök szivattyúi nem befolyásolják a primer kör nyomásviszonyait, és fordítva. Ez stabilabb működést és könnyebb beszabályozhatóságot eredményez, különösen több hőtermelő vagy több fűtési kör esetén.
3. Hőközeg minőségének védelme: A hőcserélő leválasztja a hőtermelőt a hőleadóktól. Ez lehetővé teszi, hogy a hőtermelő körben (pl. egy modern kondenzációs kazánnál) speciálisan kezelt, korróziógátlóval ellátott víz keringjen, míg a szekunder körben más típusú folyadék (pl. fagyálló) vagy kevésbé kezelt víz. Ez védi a drága hőtermelő berendezést.
4. Több hőtermelő integrációja: Könnyebben integrálhatók különböző hőtermelők (pl. gázkazán, vegyes tüzelésű kazán, napkollektor, hőszivattyú) egy rendszerbe, mivel a hőcserélők és a hidraulikai váltók biztosítják a független működést.
5. Rendszerbiztonság: A primer és szekunder körök közötti nyomáskülönbségek kezelése egyszerűbb, és a rendszer hibája kevésbé terjed ki a teljes hálózatra.

Indirekt keringés hátrányai:

1. Magasabb költségek: A hőcserélő, a további szivattyúk, szelepek és a bonyolultabb csőhálózat miatt a telepítési költségek magasabbak.
2. Hőcserélő veszteség: Minden hőcserélőn keresztül történő hőátadás jár némi veszteséggel, ami csökkentheti a rendszer összhatásfokát.
3. Kisebb reakcióidő: A hőátadás a hőcserélőn keresztül történik, ami lassabb reakcióidőt eredményezhet a hőigény változására.
4. Nagyobb helyigény: A több komponens miatt az indirekt rendszerek általában nagyobb helyet igényelnek a gépészeti térben.

Mikor melyiket válasszuk?

A döntés a rendszer komplexitásán, a hőmérsékleti igényeken, a költségvetésen és a jövőbeli bővíthetőségi terveken múlik.

Válasszon direkt keringést, ha:

• Egyszerű, egyetlen hőtermelővel rendelkező rendszerről van szó (pl. egyetlen kazán egy radiátoros körrel).
• A hőtermelő és a hőleadók hőmérsékleti igényei közel azonosak (pl. hőszivattyú és padlófűtés).
• A kezdeti beruházási költség minimalizálása a fő szempont.
• A rendszer viszonylag kicsi és nem terveznek jelentős bővítést a jövőben.

Válasszon indirekt keringést (hőcserélővel vagy hidraulikai váltóval), ha:

• Több, eltérő hőmérséklet-igényű fűtési/hűtési kör van (pl. radiátoros és padlófűtés).
• Több hőtermelőt szeretne integrálni egy rendszerbe (pl. gázkazán és vegyes tüzelésű kazán, napkollektor).
• Különböző hőközeg típusokat kell használni a primer és szekunder körben (pl. fagyálló a kollektorban és víz a fűtési körben).
• Fontos a hőtermelő (különösen a modern, érzékeny kazánok) védelme a rendszerben lévő szennyeződésektől vagy korróziótól.
• A rendszer nagyobb, komplexebb vagy ipari alkalmazású.
• Hosszú távon nagyobb rugalmasságra és bővíthetőségre van szükség.

A direkt és indirekt keringés közötti választás tehát alapos mérlegelést igényel. Egy jól megtervezett és kivitelezett direkt keringésű rendszer rendkívül hatékony és gazdaságos lehet a megfelelő körülmények között, míg komplexebb igények esetén az indirekt megoldások kínálnak nagyobb rugalmasságot és megbízhatóságot.

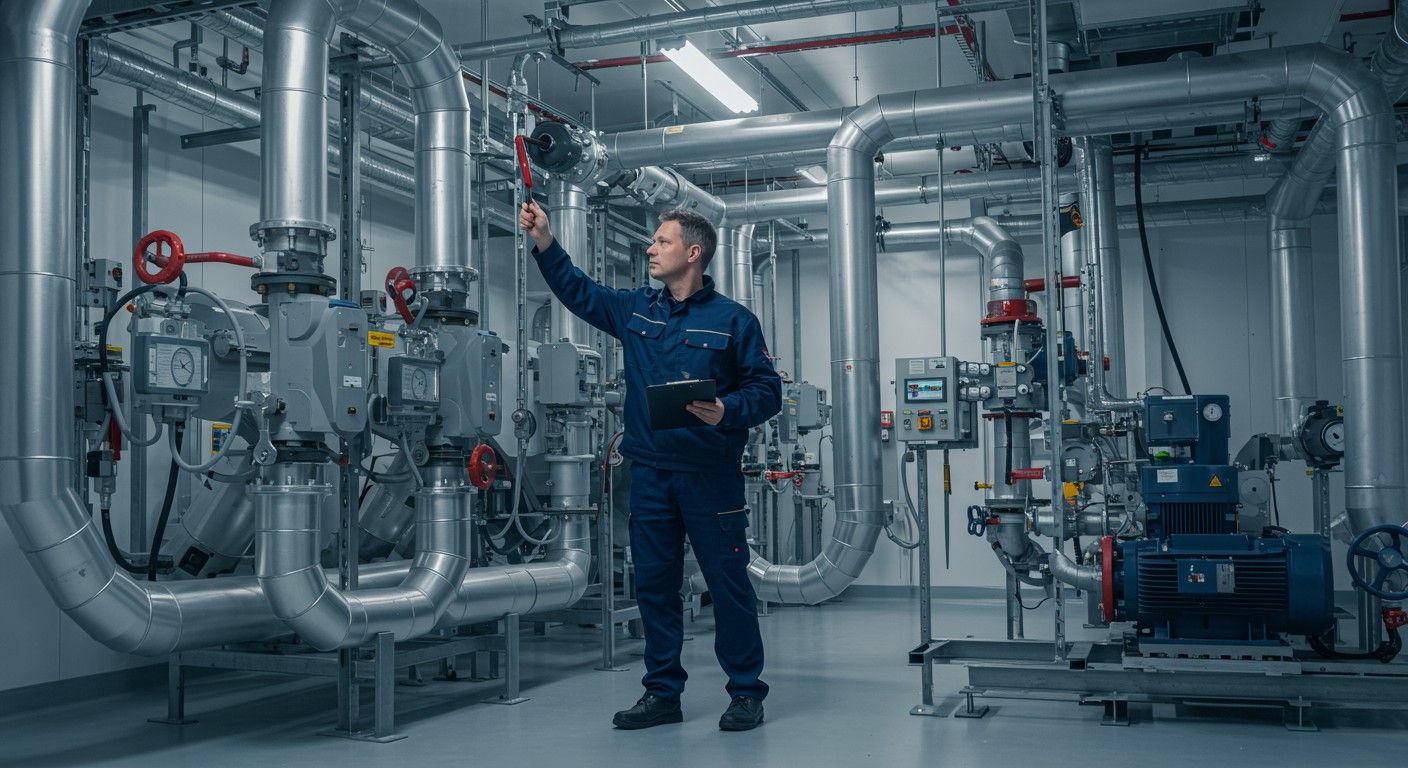

Karbantartás és élettartam direkt keringésű rendszerekben

A direkt keringésű fűtési és hűtési rendszerek hosszú távú, megbízható és energiahatékony működéséhez elengedhetetlen a rendszeres karbantartás. A karbantartás nem csupán a hibák elhárításáról szól, hanem a megelőzésről is, amellyel jelentősen meghosszabbítható a rendszer élettartama és optimalizálható az üzemeltetési költség.

Rendszeres ellenőrzések

A rendszeres vizuális és funkcionális ellenőrzések segítenek a potenciális problémák korai felismerésében. Ide tartoznak:

• Nyomás ellenőrzése: Havonta ellenőrizni kell a rendszernyomást a kazánon vagy a gépészeti egységen lévő nyomásmérőn. A nyomásnak a gyártó által előírt tartományban kell lennie (általában 1,2-2 bar hideg állapotban).
• Hőmérséklet ellenőrzése: Figyelni kell az előremenő és visszatérő vízhőmérsékletet, és azt, hogy a hőleadók (radiátorok, padlófűtés) egyenletesen melegednek-e.
• Szivárgások keresése: Rendszeresen át kell vizsgálni a csőkötéseket, szelepeket és a hőtermelőt szivárgások után kutatva. Az apró csepegések is komoly problémát jelezhetnek.
• Zajok figyelése: Szokatlan zajok (zúgás, csörgés, kopogás) esetén azonnal ki kell vizsgálni az okot.
• Szigetelés ellenőrzése: Ellenőrizni kell a csővezetékek és szerelvények szigetelésének épségét, és szükség esetén javítani vagy pótolni.

Vízminőség és vízkezelés

A direkt keringésű rendszerekben a hőközeg minősége kulcsfontosságú, mivel ugyanaz a víz kering a hőtermelőben és a hőleadókban. A nem megfelelő vízminőség korróziót, vízkőlerakódást és iszapképződést okozhat, ami károsítja a rendszert és rontja a hatásfokot.

• Vízvizsgálat: Időnként érdemes elvégeztetni a fűtési víz laboratóriumi vizsgálatát a pH-érték, keménység, oxigéntartalom és egyéb paraméterek szempontjából.
• Vízkezelő adalékok: Szükség esetén korróziógátló, vízkőoldó vagy iszapdiszpergáló adalékokat kell hozzáadni a rendszerhez. Ezeket szakembernek kell bejuttatnia.
• Feltöltővíz minősége: A rendszer feltöltésekor lágyított, desztillált vagy reverz ozmózissal kezelt vizet kell használni, különösen modern kondenzációs kazánok esetén, amelyek rendkívül érzékenyek a vízminőségre.

Szűrők tisztítása

A direkt keringésű rendszerekben gyakran alkalmaznak iszapszűrőket a hőtermelő és a szivattyú védelmére. Ezek a szűrők felfogják a rendszerben lévő szennyeződéseket (rozsdadarabok, vízkő, iszap).

• Rendszeres tisztítás: Az iszapszűrőket rendszeresen (pl. évente) tisztítani kell. Egy eltömődött szűrő akadályozza az áramlást, ami csökkenti a hatásfokot és növeli a szivattyú terhelését.

Légtelenítés

A rendszeres légtelenítés elengedhetetlen a hatékony működéshez. A levegő a rendszerben zajt okoz, csökkenti a hőátadást és növeli a korrózió kockázatát.

• Radiátorok légtelenítése: Fűtési szezon előtt és közben is érdemes légteleníteni a radiátorokat, kezdve a legalsó szintről, felfelé haladva.
• Automata légtelenítők ellenőrzése: Ha vannak automata légtelenítők a rendszerben, ellenőrizni kell azok működését.

Kazán vagy hőszivattyú éves karbantartása

A hőtermelő berendezés (kazán, hőszivattyú) éves, szakember általi karbantartása kötelező és elengedhetetlen. Ez magában foglalja a:

• Égéstermék-elemzést (kazánoknál).
• Hőcserélő tisztítását.
• Biztonsági berendezések ellenőrzését.
• Elektromos csatlakozások vizsgálatát.
• Szivattyú ellenőrzését.
• Szelepek és vezérlőegységek ellenőrzését.

Élettartam meghosszabbítása

A fenti karbantartási lépések betartásával jelentősen meghosszabbítható a direkt keringésű rendszer és annak egyes komponenseinek élettartama. Egy jól karbantartott rendszer nemcsak tovább működik, hanem energiahatékonyabban és megbízhatóbban is üzemel, minimalizálva a váratlan meghibásodásokat és a javítási költségeket. A proaktív megközelítés mindig kifizetődőbb, mint a reakció a már bekövetkezett problémákra.
