A modern anyagtudomány és ipar számos területén alapvető fontosságú az anyagok termikus tulajdonságainak mélyreható ismerete. Legyen szó polimerekről, gyógyszerekről, élelmiszerekről vagy fémekről, az anyagok hőmérséklet hatására bekövetkező változásai kulcsfontosságúak viselkedésük, stabilitásuk és feldolgozhatóságuk szempontjából. Ezen változások precíz és kvantitatív vizsgálatára szolgál a differenciál szkenning kalorimetria, röviden DSC, amely az egyik legszélesebb körben alkalmazott termikus analitikai technika. A DSC módszer segítségével nem csupán az anyagok fázisátalakulásai, mint az olvadás vagy a kristályosodás, hanem kémiai reakciók hőhatásai, például a térhálósodás vagy a bomlás is rendkívül pontosan jellemezhetők.
A technika alapja a hőáramlás mérése, miközben a mintát és egy referenciaanyagot azonos hőmérsékleti programnak vetünk alá. Ez a megközelítés lehetővé teszi a mintában zajló exoterm (hőkibocsátó) és endoterm (hőelnyelő) folyamatok azonosítását és kvantitatív elemzését. A DSC így nélkülözhetetlen eszközzé vált a kutatás-fejlesztésben, a minőség-ellenőrzésben és a hibaelemzésben, széles spektrumú iparágakban, a polimeripartól a gyógyszergyártáson át az élelmiszeriparig.
A differenciál szkenning kalorimetria alapelve
A differenciál szkenning kalorimetria lényege, hogy egy mintát és egy inert referenciaanyagot egyidejűleg, azonos hőmérsékleti program szerint melegítünk vagy hűtünk. A referenciaanyag általában egy üres mintaedény vagy egy termikusan stabil anyag, amely nem mutat hőhatással járó átmeneteket a vizsgált hőmérsékleti tartományban. A DSC készülék folyamatosan méri a minta és a referenciaanyag közötti hőáramlási különbséget a hőmérséklet függvényében.
Amikor a mintában valamilyen hőhatással járó folyamat, például olvadás (endoterm, hőelnyelő) vagy kristályosodás (exoterm, hőkibocsátó) megy végbe, a minta hőmérséklete eltér a referenciaanyagétól. A DSC rendszer ezt az eltérést kompenzálja, vagy a bevezetett hőmennyiség változtatásával (teljesítménykompenzációs DSC), vagy a hőmérséklet-különbség közvetlen mérésével (hőfluxus DSC). Az így kapott hőáramlási különbség a hőmérséklet függvényében ábrázolva adja a DSC termogramot, amely a vizsgált anyag termikus ujjlenyomata.
A DSC módszer rendkívül érzékeny a legkisebb termikus változásokra is, lehetővé téve az anyagok molekuláris szintű viselkedésének mélyreható elemzését.
A hőáramlás változása közvetlenül arányos a mintában zajló termikus folyamat energiájával. Az endoterm folyamatok során a minta több hőt vesz fel, mint a referencia, így a hőáramlás a mintába nő. Az exoterm folyamatoknál viszont a minta hőt ad le, ami csökkenti a mintába áramló hőmennyiséget a referenciához képest. Ezen elv alapján lehet meghatározni a fázisátalakulások entalpiaváltozásait, a fajhőt, vagy a reakcióhőket.
A DSC készülék felépítése és működése
A differenciál szkenning kaloriméterek két fő típusra oszthatók a működési elvük alapján: a hőfluxus DSC és a teljesítménykompenzációs DSC. Bár mindkét típus ugyanazt a célt szolgálja, a hőáramlási különbség mérését, felépítésükben és működésükben jelentős eltérések mutatkoznak.
Hőfluxus DSC rendszerek
A hőfluxus DSC készülékek a legelterjedtebbek. Ezekben a rendszerekben a minta és a referenciaanyag egyetlen közös fűtőblokkban helyezkedik el. A fűtőblokk biztosítja az azonos hőmérsékleti programot mindkét oldalon. A minta és a referenciaanyag alatti, vagy velük közvetlen érintkezésben lévő hőérzékelők, általában termoelemek, mérik a hőmérséklet-különbséget a minta és a referencia között.
Amikor a mintában hőhatással járó folyamat zajlik, a minta hőmérséklete átmenetileg eltér a referencia hőmérsékletétől. Ez a hőmérséklet-különbség arányos a minta és a referencia közötti hőáramlási különbséggel. A hőáramlási különbséget a készülék automatikusan rögzíti és a hőmérséklet függvényében ábrázolja. A hőfluxus DSC rendszerek robusztusak és széles hőmérsékleti tartományban alkalmazhatók.
Teljesítménykompenzációs DSC rendszerek
A teljesítménykompenzációs DSC készülékek eltérő elven működnek. Itt a minta és a referenciaanyag különálló, független fűtőblokkokban és hőmérséklet-érzékelőkkel rendelkeznek. A rendszer célja, hogy a minta és a referencia hőmérsékletét minden pillanatban azonos szinten tartsa, még akkor is, ha a mintában hőhatással járó folyamat megy végbe.
Amikor a mintában például olvadás indul, és hőelnyelés történik, a rendszer automatikusan megnöveli a mintához tartozó fűtőteljesítményt, hogy a minta hőmérséklete ne maradjon el a referencia hőmérsékletétől. Ezt a szükséges extra teljesítményt méri a készülék, és ez a teljesítménykülönbség, a hőmérséklet függvényében ábrázolva, adja a DSC görbét. A teljesítménykompenzációs DSC rendszerek általában gyorsabb válaszidővel és jobb felbontással rendelkeznek, ami különösen előnyös gyorsan lezajló folyamatok vizsgálatánál.
Mintaelőkészítés a DSC vizsgálatokhoz
A pontos és reprodukálható DSC eredmények elengedhetetlen feltétele a gondos mintaelőkészítés. A mintaelőkészítés során több tényezőt is figyelembe kell venni, mint a minta mennyisége, a mintaedény típusa és a mérési atmoszféra.
A minta mennyisége kritikus. Általában néhány milligramm (pl. 2-10 mg) elegendő a legtöbb polimer vagy gyógyszerészeti anyag vizsgálatához. Túl nagy minta esetén a hőátadás lassúvá válhat, ami szélesebb és torzult csúcsokat eredményezhet. Túl kicsi minta pedig gyenge jel/zaj arányhoz vezethet. Az optimális mintamennyiség az anyag fajtájától és a vizsgált jelenség nagyságától függ.
A mintaedények, vagy más néven kelyhek, anyaga és típusa szintén fontos. Alumínium kelyhek a leggyakoribbak, és kiválóan alkalmasak a legtöbb polimer és gyógyszerészeti anyag vizsgálatára 600 °C alatti hőmérsékleten. Magasabb hőmérsékleten kerámia, platina vagy grafit kelyhek használatosak. A kelyhek lehetnek nyitottak (gázcserére alkalmasak), de a legtöbb esetben zárhatóak, hogy megakadályozzák a minta párolgását vagy oxidációját. Hermetikusan zárt kelyhek használatosak, ha a minta illékony komponenseket tartalmaz, vagy ha nyomás alatt kell vizsgálni.
A mérési atmoszféra szintén befolyásolja az eredményeket. Inert gáz, például nitrogén vagy argon, alkalmazása megakadályozza a minta oxidatív bomlását magas hőmérsékleten. Oxidatív körülmények vizsgálatához levegő vagy oxigén atmoszféra használható. A gázáram sebességét és tisztaságát is ellenőrizni kell, mivel ezek befolyásolhatják a baseline stabilitását.
A mintaedény lezárása is kulcsfontosságú. A mintaedény fedelét szorosan, de nem túlságosan erősen kell lezárni, hogy biztosítsuk a jó hőkontaktust, de elkerüljük a deformációt. A mintaedényeket általában egy speciális prés segítségével zárják le.

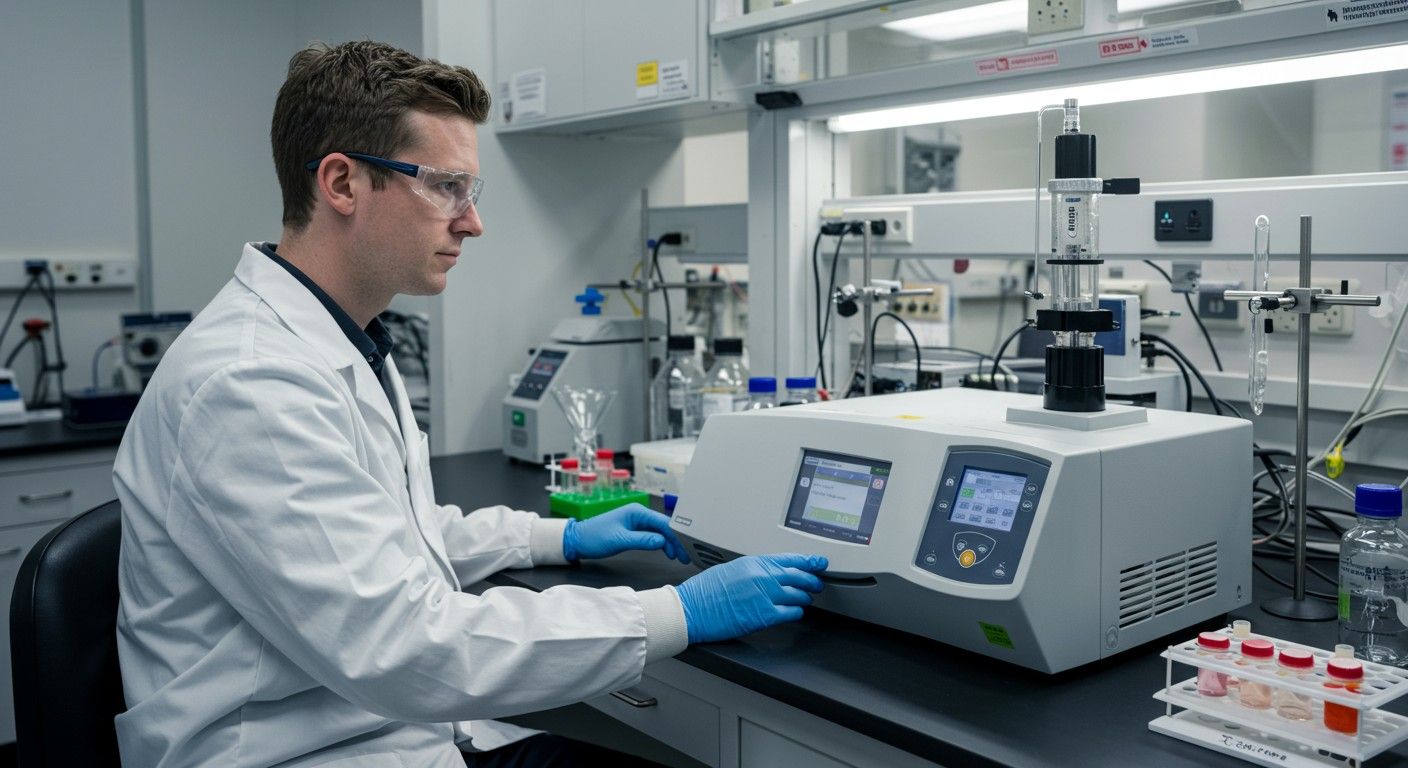

A DSC mérés menete
A DSC mérés egy jól meghatározott hőmérsékleti program szerint zajlik, amely magában foglalhat fűtési, hűtési és izotermikus szakaszokat. A program megtervezése a vizsgálandó anyagtól és a kutatási kérdéstől függ.
Tipikus DSC mérés során a mintát és a referenciaanyagot szobahőmérsékletről egy meghatározott kezdőhőmérsékletre hűtik, majd egy előre beállított fűtési sebességgel (pl. 10 °C/perc) egy magasabb végzőhőmérsékletre melegítik. Ezután lehetséges egy hűtési szakasz, majd egy újabb fűtési szakasz is. Az egyes ciklusok célja különböző információk kinyerése.
A fűtési sebesség megválasztása rendkívül fontos. Lassabb fűtési sebesség (pl. 2-5 °C/perc) jobb felbontást biztosít, de hosszabb mérési időt igényel, és kevésbé érzékeny lehet a gyorsan lezajló folyamatokra. Gyorsabb fűtési sebesség (pl. 20-50 °C/perc) rövidebb mérési időt eredményez, de torzíthatja a csúcsok alakját és eltolhatja az átmeneti hőmérsékleteket.
Az izotermikus szakaszok hasznosak lehetnek a kinetikai vizsgálatokhoz, ahol egy adott hőmérsékleten tartva a mintát, a hőáramlás változását az idő függvényében követik. Ez lehetővé teszi például a térhálósodási reakciók kinetikájának tanulmányozását.
A hűtési sebesség szintén befolyásolja az eredményeket, különösen a kristályosodási folyamatoknál. A különböző hűtési sebességek eltérő kristályosodási struktúrákat eredményezhetnek, amelyek eltérő olvadási viselkedést mutatnak.
A mérés során a készülék folyamatosan rögzíti a hőáramlási különbséget a hőmérséklet vagy az idő függvényében. Az így kapott nyers adatokat egy szoftver dolgozza fel, amely lehetővé teszi a termogramok ábrázolását, a csúcsok integrálását és a termikus paraméterek meghatározását.
A DSC termogram értelmezése
A DSC termogram egy görbe, amely a hőáramlási különbséget (W/g vagy mW) ábrázolja a hőmérséklet (°C vagy K) vagy az idő (perc) függvényében. A görbe elemzése révén számos információhoz juthatunk az anyag termikus viselkedéséről.
A termogramon megjelenő csúcsok és lépcsők különböző termikus eseményeket jelölnek. Az endoterm (hőelnyelő) folyamatok általában lefelé mutató, míg az exoterm (hőkibocsátó) folyamatok felfelé mutató csúcsokat mutatnak a legtöbb szoftveres ábrázolásban (bár ez konvenciótól függően változhat).
Üvegesedési átmenet (Tg)
Az üvegesedési átmenet (Tg) az amorf polimerek és más amorf anyagok egyik legfontosabb jellemzője. Ez egy második rendű fázisátalakulás, amely során az anyag viszkoelasztikus tulajdonságai drasztikusan megváltoznak. Az üvegesedési átmenet a DSC termogramon egy alapvonal-elmozdulásként, azaz egy lépcsőként jelentkezik, amelyet a fajhő megváltozása okoz.
Az üvegesedési átmenet hőmérséklete alatt az amorf anyag merev, üveges állapotban van, míg felette rugalmas, gumiszerű állapotba kerül. A Tg értéke kritikus fontosságú a polimerek alkalmazási hőmérsékletének meghatározásában, valamint a gyógyszerészeti amorf anyagok stabilitásának értékelésében. A Tg meghatározása az alapvonal-elmozdulás középpontjából történik, gyakran a görbe inflexiós pontjának vagy a tangensek metszéspontjának segítségével.
Olvadás (Tm) és kristályosodás (Tc)
Az olvadás (Tm) egy első rendű fázisátalakulás, amely során egy kristályos anyag szilárd állapotból folyékony állapotba megy át, jelentős mennyiségű hő felvétele (entalpiaváltozás) mellett. A DSC termogramon ez egy éles, endoterm (lefelé mutató) csúcs formájában jelenik meg. Az olvadási csúcs területe arányos az olvadáshővel (ΔHm), amely az anyag kristályos tartalmára utal.
A kristályosodás (Tc) az olvadással ellentétes folyamat, amely során egy folyékony anyag megszilárdul, hőt bocsátva ki. Ez a folyamat exoterm (felfelé mutató) csúcsot eredményez a hűtési görbén. A kristályosodási hőmérséklet és a kristályosodási hő (ΔHc) fontos információkat szolgáltatnak az anyag feldolgozhatóságáról és morfológiájáról. A kristályosodási csúcsok alakja és pozíciója a hűtési sebességtől is függ.
Kémiai reakciók és bomlás
A DSC kiválóan alkalmas kémiai reakciók, mint például a polimerizáció, térhálósodás (keményedés) vagy bomlás (degradáció) hőhatásainak vizsgálatára. Ezek a folyamatok általában exoterm vagy endoterm hőváltozással járnak, és jellegzetes csúcsokat hoznak létre a termogramon.
A térhálósodási reakciók, például epoxi gyanták esetében, exoterm csúcsot mutatnak, amelynek területe arányos a reakcióhővel, és így a térhálósodás mértékével. A bomlási reakciók is gyakran exotermek, különösen oxidatív körülmények között. A bomlási hőmérséklet és az ehhez tartozó hőmennyiség fontos információt nyújt az anyag termikus stabilitásáról és élettartamáról.
Fajhő meghatározás
A DSC módszerrel nem csak az átmeneti hőmérsékleteket és entalpiaváltozásokat lehet meghatározni, hanem az anyagok fajhőjét (Cp) is. A fajhő a hőmérséklet-tartományon belüli hőáramlás alapvonalának eltolódásából számítható ki, egy speciális mérési protokoll (pl. zafír referencia) alkalmazásával. A fajhő ismerete alapvető számos termodinamikai számításhoz és mérnöki alkalmazáshoz.
A DSC alkalmazási területei: Az ipar és a kutatás gerince
A differenciál szkenning kalorimetria rendkívül sokoldalú technika, amely széles körben alkalmazott a tudományos kutatásban és az iparban. Képessége, hogy precízen jellemezze az anyagok termikus viselkedését, nélkülözhetetlenné teszi számos területen.
Polimertudomány és műanyagipar
A polimerek jellemzése a DSC egyik legfontosabb alkalmazási területe. A polimerek termikus viselkedése nagymértékben befolyásolja tulajdonságaikat és feldolgozhatóságukat.
- Üvegesedési átmenet (Tg): Meghatározza a polimer rugalmasságát és merevségét, ami kritikus az alkalmazási hőmérséklet szempontjából.
- Olvadási és kristályosodási hőmérsékletek (Tm, Tc): Információt nyújtanak a polimer kristályos szerkezetéről, morfológiájáról és feldolgozási paramétereiről, mint például az extrudálás vagy fröccsöntés hőmérséklete.
- Kristályosság mértéke: Az olvadási entalpia alapján számítható, ami befolyásolja az anyag mechanikai tulajdonságait, sűrűségét és áteresztőképességét.
- Kémiai reakciók: Polimerizációs, térhálósodási (keményedési) és bomlási folyamatok kinetikájának és hőhatásainak vizsgálata. Ez segít optimalizálni a térhálósodási időt és hőmérsékletet, valamint értékelni a polimerek termikus stabilitását.
- Öregedési vizsgálatok: A polimerek idővel bekövetkező degradációjának nyomon követése, például az oxidatív indukciós idő (OIT) mérésével.
A DSC segítségével a polimer keverékek kompatibilitása, a töltőanyagok hatása, valamint a különböző adalékanyagok, például lágyítók vagy stabilizátorok szerepe is vizsgálható.
Gyógyszeripar és gyógyszerfejlesztés
A gyógyszeriparban a DSC kulcsszerepet játszik a hatóanyagok és segédanyagok jellemzésében, a gyógyszerkészítmények stabilitásának és minőségének biztosításában.
- Polimorfizmus vizsgálata: Sok gyógyszerhatóanyag több kristályos formában (polimorf) létezhet, amelyek eltérő oldhatósággal, biológiai hozzáférhetőséggel és stabilitással rendelkeznek. A DSC segít azonosítani és kvantitatívan jellemezni ezeket a polimorfokat.
- Tisztasági vizsgálatok: Az olvadási csúcs alakja és hőmérséklete érzékeny a szennyeződésekre, így a DSC alkalmas a hatóanyagok tisztaságának ellenőrzésére.
- Kompatibilitási vizsgálatok: A hatóanyag és a segédanyagok közötti kölcsönhatások feltárása, amelyek befolyásolhatják a gyógyszerkészítmény stabilitását.
- Amorf/kristályos arány meghatározása: Fontos a rosszul oldódó gyógyszerek oldhatóságának javítása céljából előállított amorf formák stabilitásának ellenőrzésénél.
- Szárítási folyamatok optimalizálása: A fagyasztva szárított (liofilizált) termékek üvegesedési átmenetének és összeomlási hőmérsékletének meghatározása a stabil termék előállításához.
A DSC adatok alapvetőek a gyógyszerfejlesztés korai szakaszában, a formuláció optimalizálásakor és a minőség-ellenőrzés során.
Élelmiszeripar és élelmiszer-tudomány
Az élelmiszeriparban a DSC az élelmiszerek fizikai-kémiai tulajdonságainak megértésére és a feldolgozási folyamatok optimalizálására használatos.
- Zsírok és olajok olvadási/kristályosodási profilja: Meghatározza az élelmiszer textúráját, eltarthatóságát és érzékszervi tulajdonságait. Fontos például a csokoládé, margarin vagy vaj minőségének ellenőrzésénél.
- Keményítő zselatinizációja és retrogradációja: A keményítő vízben történő melegítése során bekövetkező változások vizsgálata, ami befolyásolja a tésztafélék, kenyerek és egyéb keményítőtartalmú élelmiszerek állagát.
- Fehérjék denaturációja: A hőmérséklet hatására bekövetkező fehérje-struktúra változások, amelyek befolyásolják az élelmiszerek funkcionalitását és tápértékét.
- Vízállapot vizsgálata: A fagyáspont depresszió és a jégolvadás vizsgálata fagyasztott élelmiszerekben.
Az élelmiszeripari alkalmazások célja a termékfejlesztés, a minőség-ellenőrzés és a tárolási stabilitás optimalizálása.
Anyagtudomány és nanotechnológia
Az anyagtudományban a DSC alapvető eszköz az új anyagok, kompozitok és nanokompozitok termikus viselkedésének jellemzésére.
- Fémek és ötvözetek fázisátalakulásai: Olvadás, kristályosodás, martenzites átalakulások vizsgálata.
- Kerámiák és üvegek: Üvegesedési átmenet, kristályosodás és szinterezési folyamatok.
- Kompozitok és nanokompozitok: A mátrix és a töltőanyag közötti kölcsönhatások, a térhálósodási folyamatok és a termikus stabilitás vizsgálata.
- Fázisváltó anyagok (PCM): Hőtárolásra használt anyagok olvadási és fagyási entalpiájának és hőmérsékletének pontos meghatározása.
A nanotechnológiában a DSC segíthet a nanoméretű anyagok, például nanorészecskék vagy nanoszálak termikus tulajdonságainak megértésében, amelyek gyakran eltérnek a makroszkopikus anyagtól.
Biológia és biokémia
A DSC egyre nagyobb szerepet kap a biológiai rendszerek, például fehérjék, nukleinsavak és lipidek termikus stabilitásának és konformációs változásainak vizsgálatában.
- Fehérjék denaturációja: A fehérjék hőmérséklet hatására bekövetkező szerkezeti átalakulásainak vizsgálata, ami fontos a gyógyszerfejlesztésben (biológiai gyógyszerek stabilitása) és a biokémiai kutatásban.
- Lipid kettős rétegek fázisátmenetei: A sejtmembránok modelljeinek termikus viselkedése, ami betekintést nyújt a membránok fluiditásába és funkciójába.
- DNS és RNS olvadása: A nukleinsavak hőmérséklet hatására bekövetkező kettős szálról egyszálúra bomlásának vizsgálata.
Az izotermikus titrációs kalorimetria (ITC) egy rokon technika, amely szintén kalorimetriai elven működik, de molekuláris kölcsönhatások (pl. ligand-receptor kötődés) hőhatásait méri oldatban. Bár nem szkenning technika, rávilágít a kalorimetria biológiai alkalmazásainak fontosságára.
Petrolkémia
A petrolkémiai iparban a DSC-t a nyersolaj, üzemanyagok és kenőanyagok termikus stabilitásának, fagyáspontjának és egyéb termikus tulajdonságainak jellemzésére használják.
- Paraffinok kristályosodása: Fontos a nyersolaj és üzemanyagok áramlási tulajdonságai szempontjából alacsony hőmérsékleten.
- Oxidatív stabilitás: Az üzemanyagok és kenőanyagok oxidációs indukciós idejének (OIT) mérése, ami az eltarthatóságra és a teljesítményre vonatkozó információkat szolgáltat.
A DSC előnyei és korlátai
A differenciál szkenning kalorimetria számos előnnyel rendelkezik, amelyek hozzájárulnak széles körű elterjedéséhez, de vannak bizonyos korlátai is, amelyeket figyelembe kell venni a módszer alkalmazásakor.
Előnyök
- Sokoldalúság: Széles hőmérsékleti tartományban (általában -150 °C-tól 700 °C-ig, speciális rendszerekkel akár 1500 °C-ig) alkalmazható, és számos anyagtípus (polimerek, gyógyszerek, élelmiszerek, fémek, kerámiák) vizsgálatára alkalmas.
- Kvantitatív információ: Nem csak az átmenetek hőmérsékletét, hanem az entalpiaváltozásokat (hőmennyiséget) is pontosan meghatározza, ami alapvető a reakcióhők, olvadáshők vagy kristályosodási hők szempontjából.
- Gyors és viszonylag egyszerű: A mérések viszonylag gyorsan elvégezhetők, és a mintaelőkészítés is egyszerű.
- Kis mintamennyiség: Csak néhány milligramm minta szükséges, ami különösen előnyös ritka vagy drága anyagok esetén.
- Információgazdagság: Egyetlen méréssel számos termikus paraméter (Tg, Tm, Tc, ΔH, Cp) meghatározható.
- Magas érzékenység és felbontás: Képes detektálni a finom termikus változásokat is.
Korlátok
- Mintaelőkészítés érzékenysége: A minta mennyisége, tömörsége és a mintaedény lezárása jelentősen befolyásolhatja az eredményeket.
- Baseline stabilitás: Az alapvonal stabilitása kritikus a kis entalpiaváltozások pontos méréséhez. Az alapvonal eltolódások vagy zajok nehezíthetik az adatok értelmezését.
- Hőátadás korlátai: Bizonyos minták, különösen a rossz hővezető képességűek, vagy a túl nagy minták esetén a hőátadás nem egyenletes, ami torzult csúcsokhoz vezethet.
- Reverzibilis és irreverzibilis folyamatok elkülönítése: A hagyományos DSC nem tudja egyértelműen elkülöníteni a reverzibilis (pl. üvegesedési átmenet) és irreverzibilis (pl. bomlás) folyamatokat, bár a modulált DSC (MDSC) részben orvosolja ezt.
- Kinetikai információ korlátai: Bár a kinetikai paraméterek meghatározhatók DSC-vel, a hagyományos módszerrel ez bonyolultabb és több mérést igényel.
- Gázfejlődéssel járó reakciók: A mintaedényben felgyülemlett gázok nyomása befolyásolhatja az eredményeket, vagy akár a kehely felrobbanását is okozhatja.
Ezen korlátok ellenére a DSC továbbra is az egyik legfontosabb és leggyakrabban használt termikus analitikai technika, különösen ha a megfelelő előkészítési és mérési protokollokat betartják.

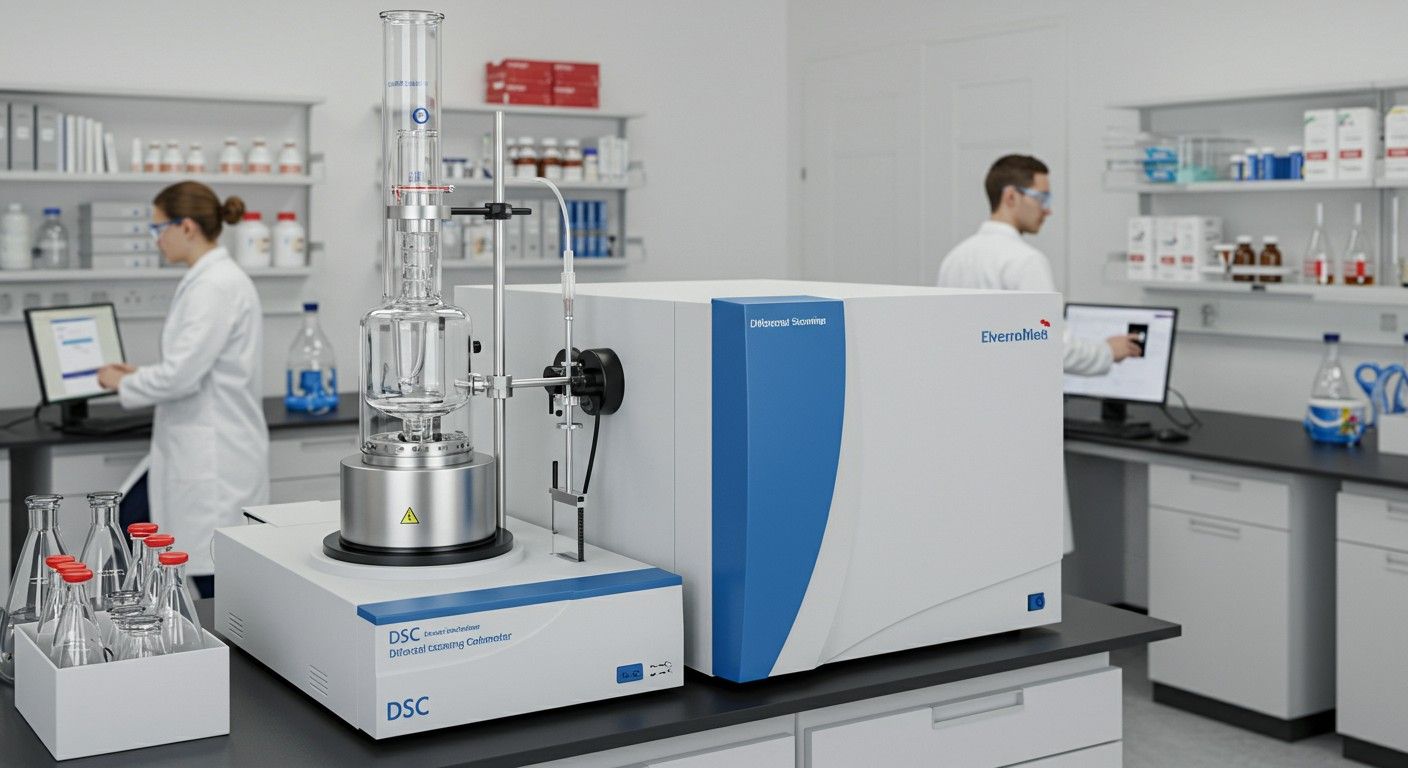

Fejlettebb DSC technikák és variációk
A hagyományos DSC módszert számos fejlesztés és variáció egészítette ki, amelyek további információkat szolgáltatnak, vagy specifikus problémákra nyújtanak megoldást. Ezek a fejlettebb technikák bővítik a DSC alkalmazási területeit és pontosságát.
Modulált differenciál szkenning kalorimetria (MDSC)
A modulált differenciál szkenning kalorimetria (MDSC) a hagyományos DSC egy továbbfejlesztett változata, amely egy szinuszos hőmérséklet-modulációt alkalmaz a lineáris fűtési rámpa mellett. Ez a technika lehetővé teszi a teljes hőáramlási jel reverzibilis és irreverzibilis komponensekre való felosztását.
Az MDSC segítségével különválaszthatók az üvegesedési átmenetek (amelyek reverzibilisek) az egyéb, irreverzibilis folyamatoktól, mint például a relaxációs jelenségek, a térhálósodás vagy a bomlás. Ez különösen hasznos, ha az üvegesedési átmenet egy szélesebb exoterm vagy endoterm csúcs alá esik, ami a hagyományos DSC-vel nehezen értelmezhető lenne. Az MDSC precízebb Tg meghatározást tesz lehetővé, és részletesebb betekintést nyújt az anyagok komplex termikus viselkedésébe.
Nagy nyomású DSC (HP-DSC)
A nagy nyomású DSC (HP-DSC) lehetővé teszi a minták vizsgálatát magas nyomáson, akár több száz bar nyomásig. Ez a technika különösen hasznos olyan folyamatok tanulmányozásában, amelyek nyomásérzékenyek, vagy olyan anyagoknál, amelyek gázt fejlesztenek, vagy nyomás alatt stabilabbak.
Az HP-DSC alkalmazható például a polimerek térhálósodási reakcióinak optimalizálására, ahol a nyomás befolyásolhatja a reakció kinetikáját és a termék tulajdonságait. Emellett az oxidációs indukciós idő (OIT) mérése is pontosabbá válhat magasabb oxigénnyomás alatt, ami releváns az anyagok hosszú távú stabilitásának előrejelzésében.
Fotokalorimetria (Photo-DSC)
A fotokalorimetria (Photo-DSC) egy olyan speciális DSC rendszer, amely UV vagy látható fény besugárzásával kombinálja a hőmérséklet-programozást. Ezt a technikát elsősorban fényre induló (fotopolimerizációs) reakciók, például UV-fényre keményedő gyanták vagy ragasztók térhálósodási folyamatainak vizsgálatára használják.
A Photo-DSC segítségével meghatározható a fényreakció kinetikája, a reakcióhő és a térhálósodás mértéke, ami kritikus fontosságú a fényre keményedő rendszerek fejlesztésében és minőség-ellenőrzésében.
Kombinált technikák (pl. DSC-FTIR, DSC-MS)
A kombinált termikus analitikai technikák, mint például a DSC-FTIR (Fourier transzformációs infravörös spektroszkópia) vagy a DSC-MS (tömegspektrometria), a DSC-t más analitikai módszerekkel ötvözik. Ezek a rendszerek lehetővé teszik a termikus átmenetek során felszabaduló gázok vagy illékony termékek egyidejű azonosítását és kvantitatív elemzését.
A DSC-FTIR például a bomlási folyamatok során felszabaduló gázok kémiai szerkezetére vonatkozó információt szolgáltat, míg a DSC-MS a bomlástermékek molekulatömegét és azonosítását teszi lehetővé. Ezek a kombinált technikák mélyrehatóbb betekintést nyújtanak a termikus bomlási mechanizmusokba és a kémiai reakciókba, amelyek a DSC görbén megjelenő hőhatások mögött állnak.
Kalibrálás és validálás: A megbízhatóság záloga
A DSC mérések pontosságának és megbízhatóságának biztosításához elengedhetetlen a készülék rendszeres kalibrálása és validálása. A kalibráció során a készülék hőmérsékleti és entalpia skáláját ellenőrzik és beállítják ismert referenciaanyagok segítségével.
A hőmérsékleti kalibráció során ismert olvadáspontú tiszta fémeket, például indiumot, ónt vagy cinket használnak. Az indium olvadáspontja 156,6 °C, az óné 231,9 °C, a cinké pedig 419,5 °C. Ezeket a referenciaanyagokat a méréshez hasonló körülmények között vizsgálják, és a mért olvadási csúcsok hőmérsékletét összehasonlítják a standard értékekkel. Az eltérések alapján korrigálják a készülék hőmérsékleti skáláját.
Az entalpia kalibráció az olvadáshő (ΔH) pontosságát ellenőrzi. Ehhez szintén tiszta fémeket használnak, amelyeknek ismert az olvadáshője. Az olvadási csúcs területét integrálják, és az így kapott értékeket összehasonlítják a referenciaértékekkel. Ezen adatok alapján állítják be a kalibrációs faktort, amely lehetővé teszi a mért hőáramlás pontos entalpiaértékekké való átalakítását.
A baseline kalibráció az alapvonal stabilitását és laposságát biztosítja, ami különösen fontos a kis entalpiaváltozások és a fajhő mérésekor. Ezt egy üres mintaedénnyel végzett méréssel ellenőrzik.
A validálás szélesebb körű folyamat, amely bizonyítja, hogy a módszer alkalmas a tervezett célra. Magában foglalja a pontosság, precizitás, linearitás, detektálási határ és kvantifikálási határ vizsgálatát. A rendszeres kalibráció és validálás biztosítja, hogy a DSC adatok megbízhatóak és összehasonlíthatók legyenek.
Szoftveres adatfeldolgozás és kiértékelés
A modern DSC készülékekhez fejlett szoftverek tartoznak, amelyek nemcsak a mérési programok beállítását és a nyers adatok gyűjtését teszik lehetővé, hanem az adatok komplex feldolgozását és kiértékelését is. Ezek a szoftverek kulcsfontosságúak a DSC termogramokból kinyerhető információk maximalizálásához.
A szoftverek fő funkciói közé tartozik a termogramok ábrázolása, ahol a hőáramlást a hőmérséklet vagy az idő függvényében mutatják be. Lehetővé teszik az alapvonal korrekcióját, ami elengedhetetlen a csúcsok pontos integrálásához és az entalpiaértékek meghatározásához. Az alapvonal manuálisan vagy automatikusan is beállítható, például lineáris, szigmoid vagy spline illesztéssel.
A csúcsok integrálása az entalpiaváltozások (pl. olvadáshő, reakcióhő) kvantitatív meghatározásának alapja. A szoftverek automatikusan felismerik a csúcsokat, és kiszámítják azok területét, amely arányos az entalpiaváltozással. A csúcshőmérséklet, a kezdeti és a végpont hőmérséklete is könnyen meghatározható.
Az üvegesedési átmenet (Tg) meghatározása is automatizált a szoftverekben, amelyek különböző algoritmusokat alkalmaznak (pl. inflexiós pont, félmagasság, tangens metszéspont) a lépcsős elmozdulás értékelésére. A fajhő (Cp) kiszámítása is lehetséges, speciális mérési protokollok (pl. zafír referencia) alkalmazásával.
A szoftverek gyakran tartalmaznak kinetikai elemzési modulokat is, amelyek lehetővé teszik a reakciósebességi állandók, az aktiválási energia és más kinetikai paraméterek meghatározását több DSC görbe alapján. Ez különösen hasznos a térhálósodási vagy bomlási reakciók optimalizálásához.
Az adatok összehasonlítása és átfedése, valamint a jelentések generálása szintén alapvető funkciók. A modern szoftverek felhasználóbarát felülettel rendelkeznek, és kompatibilisek a laboratóriumi információs rendszerekkel (LIMS), ami megkönnyíti az adatok kezelését és archiválását.
Gyakori problémák és hibalehetőségek a DSC méréseknél
Bár a DSC egy robusztus technika, számos tényező befolyásolhatja a mérések pontosságát és reprodukálhatóságát. A gyakori problémák ismerete segíthet a hibák elkerülésében és a megbízható eredmények elérésében.
| Probléma | Lehetséges ok | Megoldás |
|---|---|---|
| Torzult, széles csúcsok | Túl nagy mintamennyiség; rossz hőátadás; túl gyors fűtési sebesség; inhomogén minta. | Csökkentse a mintamennyiséget; javítsa a hőkontaktust; lassítsa a fűtési sebességet; homogenizálja a mintát. |
| Zajos alapvonal | Nem megfelelő gázáram (turbulencia); szennyezett gáz; rossz hőmérséklet-szabályozás; elektromos interferencia. | Optimalizálja a gázáramot; használjon tiszta gázt; ellenőrizze a hűtőrendszert; ellenőrizze a készülék földelését. |
| Alapvonal eltolódás | Minta párolgása vagy bomlása; referencia és minta tömegkülönbsége; nem megfelelő alapvonal korrekció. | Használjon hermetikus edényt; állítsa be a gázáramot; végezzen alapvonal korrekciót. |
| Eltolt átmeneti hőmérsékletek | Nem megfelelő kalibráció; túl gyors fűtési sebesség; hőátadási problémák. | Végezzen hőmérsékleti kalibrációt; lassítsa a fűtési sebességet; ellenőrizze a mintaelőkészítést. |
| Hiányzó vagy gyenge csúcsok | Túl kicsi mintamennyiség; túl lassú fűtési sebesség (kinetikai hatások); alacsony jel/zaj arány; nem megfelelő hőmérsékleti tartomány. | Növelje a mintamennyiséget; optimalizálja a fűtési sebességet; ellenőrizze a mérési tartományt. |
| Kísértetcsúcsok (ghost peaks) | Előző mérés maradványai; mintaedény szennyeződése; kondenzáció a hűtött rendszerekben. | Tisztítsa meg alaposan a mintaedényeket és a mérőcellát; győződjön meg a rendszer szárazságáról. |
A gondos mintaelőkészítés, a megfelelő mérési paraméterek megválasztása, a rendszeres kalibráció és a problémák időben történő felismerése mind hozzájárulnak a DSC mérések sikeréhez.

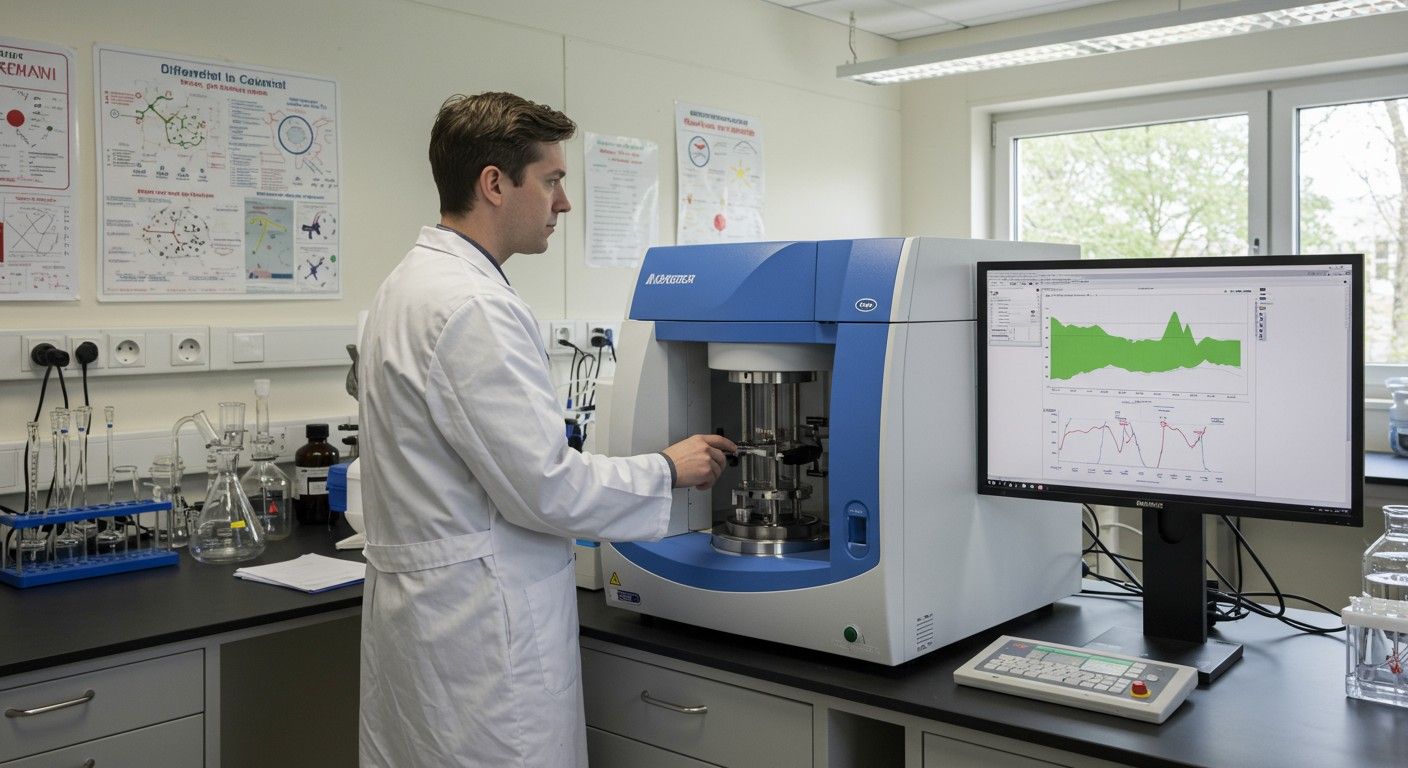

A differenciál szkenning kalorimetria jövője
A differenciál szkenning kalorimetria, mint termikus analitikai módszer, folyamatosan fejlődik, új alkalmazási területeket hódít meg, és egyre kifinomultabbá válik. A jövőbeli fejlesztések várhatóan a nagyobb érzékenység, a szélesebb hőmérsékleti és nyomástartományok, valamint a még integráltabb rendszerek irányába mutatnak.
Az egyik fő irány a mikroméretű és nanoskálájú minták vizsgálata. A miniatürizálás lehetővé teszi a rendkívül kis mennyiségű anyagok, például egyedi sejtek vagy nanorészecskék termikus viselkedésének tanulmányozását, ami áttörést hozhat a biológia és az anyagtudomány területén. Az ehhez szükséges technológia, például a mikro-elektromechanikai rendszerek (MEMS) alapú DSC-k már fejlesztés alatt állnak.
A nagyobb automatizálás és a mesterséges intelligencia (AI) integrációja is várható. Az automatizált mintakezelő rendszerek (autosamplerek) már elterjedtek, de a jövőben az adatok automatikus értelmezése, a mérési paraméterek optimalizálása és a hibaelhárítás is mesterséges intelligencia alapú algoritmusok segítségével válhat hatékonyabbá. Ez felgyorsíthatja a kutatási és fejlesztési folyamatokat, és csökkentheti az emberi hibák lehetőségét.
A kombinált technikák továbbfejlesztése is kulcsfontosságú. A DSC-MS és DSC-FTIR rendszerek mellett újabb kombinációk, például DSC-Raman vagy DSC-XRD (röntgendiffrakció) is megjelenhetnek, amelyek még átfogóbb képet adnak az anyagok termikus átmeneteiről és szerkezeti változásairól egyidejűleg. Ezek a „multi-modal” megközelítések a jövő anyagtudományi kutatásainak alappilléreivé válnak.
Az in-situ és operando mérések iránti igény is növekszik, ahol a mintát valós üzemi körülmények között vizsgálják, például katalitikus reakciók vagy elektrokémiai folyamatok közben. Ez lehetővé teszi a dinamikus folyamatok valós idejű nyomon követését és a mechanizmusok mélyebb megértését.
A differenciál szkenning kalorimetria tehát nem csupán egy bevált analitikai módszer, hanem egy dinamikusan fejlődő terület, amely folyamatosan új lehetőségeket kínál az anyagok termikus viselkedésének megértéséhez és optimalizálásához a legkülönfélébb iparágakban és tudományágakban. A jövő ígéretes, tele van innovációval, amely tovább erősíti a DSC pozícióját a termikus analízis élvonalában.
