Bütyköstengely: működése, feladata és szerepe a motorban

A modern belső égésű motorok bonyolult szerkezetek, ahol minden alkatrésznek precíz és meghatározott szerepe van a hatékony működés érdekében. Ezen kulcsfontosságú elemek egyike a bütyköstengely, más néven vezérműtengely, amely a motor „lelkének” is nevezhető. Nélküle a szelepek nem nyitnának és zárnának a megfelelő ütemben, és a motor egyszerűen nem tudna működni. Ez a cikk részletesen bemutatja a bütyköstengely működését, feladatát, felépítését és a motorban betöltött nélkülözhetetlen szerepét, kitérve a különböző típusokra, a karbantartásra és a teljesítményfokozásra is.

Mi is az a bütyköstengely? Alapvető definíció és jelentősége

A bütyköstengely egy olyan forgó alkatrész a belső égésű motorban, amelynek elsődleges feladata a motor szelepeinek nyitása és zárása a megfelelő időpontban és ütemben. Nevét a tengelyen elhelyezkedő excentrikus, ovális vagy speciálisan formázott dudorokról, az úgynevezett bütykökről kapta. Ezek a bütykök a motor főtengelyével szinkronban forogva mechanikusan mozgatják a szelepemelőket, himbákat, amelyek végső soron a szelepeket működtetik.

A bütyköstengely nem csupán egy egyszerű mechanikus alkatrész; a motor „agyaként” is felfogható, hiszen a szelepvezérléssel közvetlenül befolyásolja a motor légzését, azaz a levegő-üzemanyag keverék beáramlását és az égéstermékek kiáramlását. A motor teljesítménye, nyomatéka, üzemanyag-fogyasztása és károsanyag-kibocsátása mind nagymértékben függ a bütyköstengely kialakításától és a szelepvezérlés precizitásától. Egy jól megtervezett és pontosan működő vezérműtengely elengedhetetlen a motor optimális működéséhez, hatékonyságához és hosszú élettartamához.

„A bütyköstengely a belső égésű motor szíve, amely ritmikusan diktálja a szelepek nyitásának és zárásának ütemét, ezzel életet lehelve a mechanikai szerkezetbe.”

A belső égésű motor működésének alapjai és a bütyköstengely szerepe

Ahhoz, hogy megértsük a bütyköstengely jelentőségét, érdemes röviden áttekinteni a belső égésű motor, különösen a négyütemű motor működésének alapjait. A legtöbb modern autóban használt négyütemű motor ciklusai a következők:

1. Szívás: A dugattyú lefelé mozog, a szívószelep nyitva van, beengedve a levegő-üzemanyag keveréket (vagy csak levegőt, közvetlen befecskendezés esetén) az égéstérbe.
2. Kompresszió: A dugattyú felfelé mozog, mindkét szelep zárva van, összenyomva a keveréket.
3. Munkaütem (égés): A gyújtógyertya szikrát ad, a keverék elég, a robbanás energiája lenyomja a dugattyút. Mindkét szelep zárva van.
4. Kipufogás: A dugattyú ismét felfelé mozog, a kipufogószelep nyitva van, kinyomva az égéstermékeket.

Ez a folyamat ciklikusan ismétlődik minden hengerben. A bütyköstengely feladata, hogy pontosan a megfelelő pillanatban nyissa és zárja a szívó- és kipufogószelepeket, összhangban a dugattyú mozgásával és a főtengely fordulatszámával. A szelepek időzítése kritikus: ha túl korán vagy túl későn nyitnak/zárnak, a motor hatékonysága drasztikusan csökken, vagy akár súlyos károk is keletkezhetnek.

A bütyköstengely tehát a motor szelepvezérlő mechanizmusának központi eleme. A főtengelyhez képest általában 2:1 áttétellel forog, azaz a főtengely két fordulatához egy bütyköstengely fordulat tartozik. Ez biztosítja, hogy a négyütemű ciklus minden fázisában a megfelelő szelepek legyenek nyitva vagy zárva. A vezérműtengely profilja határozza meg a szelepek nyitási idejét (duration), emelését (lift) és a nyitási-zárási sebességet, amelyek mind kulcsfontosságúak a motor teljesítményjellemzőinek alakításában.

A bütyköstengely felépítése: alkatrészek és anyagok

A bütyköstengely egy látszólag egyszerű, de valójában rendkívül precízen megtervezett és gyártott alkatrész. Főbb részei a tengelytest, a bütykök, valamint a csapágyfelületek. Ezek az elemek együttesen biztosítják a szelepek pontos és megbízható működését.

Bütykök és profilok: a motor karaktere

A bütyköstengely legjellemzőbb részei a bütykök, amelyek egy-egy szelep vezérléséért felelnek. Minden bütyök egy speciálisan kialakított, aszimmetrikus profilú „dudor”, amelynek alakja határozza meg a szelep mozgását. A bütyökprofil három fő paramétere:

• Emelés (lift): A bütyök legmagasabb pontja és a tengely középpontjától mért távolság különbsége adja meg, hogy mennyire nyitja ki a szelepet. Nagyobb emelés több levegő beáramlását teszi lehetővé, ami magasabb teljesítményt eredményezhet.
• Nyitási idő (duration): Az az idő, amíg a bütyök a szelepet nyitva tartja. Hosszabb nyitási idő szintén a teljesítményt növeli, de alacsony fordulatszámon rontja a nyomatékot és az alapjárat stabilitását.
• Nyitási és zárási sebesség: A bütyök profiljának meredeksége határozza meg, milyen gyorsan nyit és zár a szelep. Ez befolyásolja a szelepmozgató mechanizmusra ható erőket és a zajszintet.

A bütyökprofilok tervezése kompromisszumot igényel a különböző motorüzemi körülmények között. Egy „sportos” profil általában nagyobb emelést és hosszabb nyitási időt biztosít, ami magas fordulatszámon kiemelkedő teljesítményt nyújt, de alacsony fordulatszámon gyengébb nyomatékot és magasabb fogyasztást eredményezhet. Ezzel szemben egy „gazdaságos” profil kisebb emeléssel és rövidebb nyitási idővel optimalizálja az üzemanyag-fogyasztást és a nyomatékot alacsonyabb fordulatszámokon.

Tengelytest és csapágyazás: a stabilitás alapja

A bütyköstengely tengelyteste az az alapvető rúd, amelyre a bütykök és a csapágyfelületek kerülnek. Ennek a tengelynek rendkívül merevnek és torziósan ellenállónak kell lennie, hogy a nagy terhelés és a gyors forgás közben is megtartsa alakját és pontosságát. A tengelytest tartalmazza a csapágyazási pontokat is, amelyek biztosítják a súrlódásmentes forgást a motorblokkban vagy hengerfejben. Ezeket a csapágyfelületeket precízen megmunkálják és edzik a tartósság érdekében.

Anyagválasztás és gyártási eljárások

A bütyköstengelyek gyártása során felhasznált anyagok és technológiák kulcsfontosságúak az alkatrész élettartama és megbízhatósága szempontjából. A leggyakoribb anyagok és gyártási eljárások a következők:

• Öntöttvas bütyköstengelyek: A leggyakoribb típus, főleg nagy volumenű gyártásban. Jól megmunkálható, viszonylag olcsó és megfelelő szilárdsággal rendelkezik. A bütyköket és a tengelyt egy darabban öntik, majd hőkezelik és köszörülik.
• Kovácsolt acél bütyköstengelyek: Nagyobb igénybevételű motorokhoz, sportautókhoz vagy tuning célokra használják. Erősebbek és tartósabbak, mint az öntöttvas tengelyek, de drágább a gyártásuk.
• Összeszerelt bütyköstengelyek: Ritkább, de létező megoldás, ahol a bütyköket külön gyártják (pl. edzett acélból) és rápréselik vagy hegesztik egy cső alakú tengelyre. Ez lehetővé teszi különböző anyagok és gyártási eljárások kombinálását az optimalizált tulajdonságok elérése érdekében.

A gyártás során elengedhetetlen a precíziós megmunkálás, különösen a bütyökprofilok és a csapágyfelületek esetében. A felületek keménysége és simasága kritikus a kopásállóság és a súrlódás minimalizálása szempontjából. A modern bütyköstengelyek gyakran speciális felületkezeléseket, például nitridálást vagy indukciós edzést kapnak a tartósság növelése érdekében.

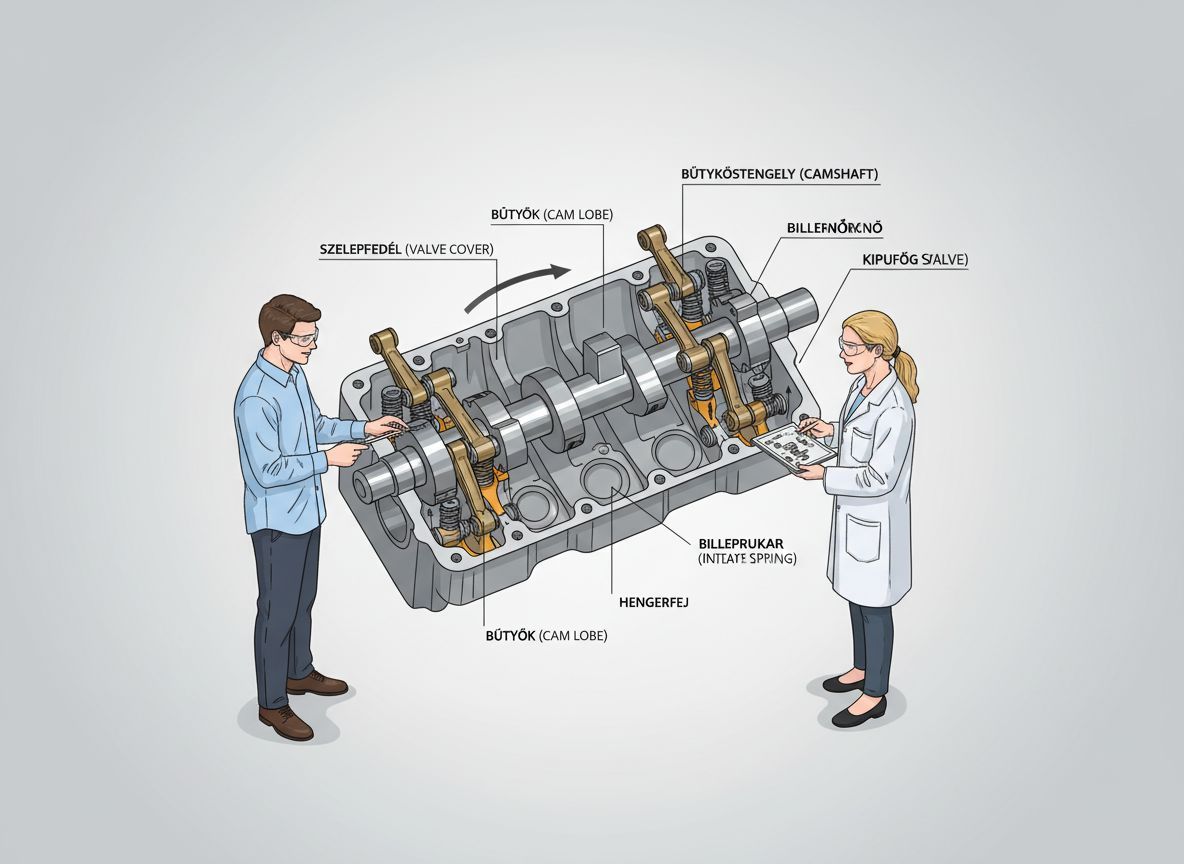

A bütyköstengely működési elve és a szelepmozgatás mechanizmusa

A bütyköstengely működési elve a forgómozgás lineáris mozgássá alakításán alapul, amely a szelepeket nyitja és zárja. Ez a mechanizmus több alkatrész összehangolt munkájával valósul meg.

Emelők, himbák, hidraulikus szelepemelők

Amikor a bütyköstengely forog, a bütykök alakjuknak megfelelően nyomást gyakorolnak a szelepmozgató alkatrészekre. Ezek az alkatrészek a következők lehetnek:

• Szelepemelők (tőkések): Közvetlenül a bütyök alatt helyezkednek el, és a bütyökprofil mozgását adják tovább a szelepszárnak. Lehetnek laposak, görgősek vagy hidraulikusak. A görgős szelepemelők csökkentik a súrlódást és a kopást.
• Himbák (billenőkarok): Ha a bütyköstengely nem közvetlenül a szelepek felett helyezkedik el (pl. OHV motorok esetén), akkor himbákat alkalmaznak. A bütyök a himba egyik végét mozgatja, amely egy tengely körül billenve a másik végével lenyomja a szelepet.
• Hidraulikus szelepemelők (hidraulikus tőkések): Ezek az alkatrészek automatikusan kompenzálják a szelepvezérlési hézagot (szelepjátékot), így nincs szükség rendszeres szelepállításra. Egy kis olajkamra segítségével fenntartják a bütyök és a szelepszár közötti folyamatos érintkezést, csökkentve a zajt és a kopást.

A mechanikus szelepemelők esetén a szelepjáték beállítása kulcsfontosságú. Ha túl nagy a hézag, a szelep nem nyit ki teljesen, ha túl kicsi, akkor a szelep nem zár teljesen, ami égési problémákhoz és szelepégéshez vezethet.

Szeleprugók: a szelepek zárásának biztosítéka

Minden szelephez tartozik egy vagy több szeleprugó, amelynek feladata, hogy a szelepet visszanyomja a zárt pozícióba, amint a bütyök elhagyja a maximális emelési pontot. A szeleprugóknak elegendő erővel kell rendelkezniük ahhoz, hogy a szelepet még nagy fordulatszámon is gyorsan és megbízhatóan visszazárják, elkerülve a szeleplebegést (valve float), amikor a szelep nem tudja követni a bütyök mozgását. A szeleprugók anyaga és kialakítása kritikus a motor élettartama és a fordulatszám-tartomány szempontjából.

A vezérműlánc vagy -szíj szerepe

A bütyköstengelyt nem közvetlenül hajtja a főtengely, hanem egy áttételen keresztül, amely lehet vezérműlánc vagy vezérműszíj. Mindkét megoldásnak megvannak az előnyei és hátrányai:

• Vezérműszíj: Csendesebb működésű, könnyebb és olcsóbb. Hátránya, hogy meghatározott időközönként cserélni kell, mert elöregszik és elszakadhat, ami súlyos motorkárosodáshoz vezethet (ún. „szeleptörés”).
• Vezérműlánc: Hosszabb élettartamú és általában „életre szóló”, de drágább, zajosabb lehet, és nyúlást produkálhat hosszú távon, ami pontatlan szelepvezérléshez vezet. Láncfeszítőkre és vezetőkre van szükség, amelyek szintén elhasználódhatnak.

A vezérműszíj vagy -lánc biztosítja a precíz szinkronizációt a főtengely és a bütyköstengely között. Ez a szinkronizáció létfontosságú, hiszen a dugattyúk és a szelepek mozgásának tökéletesen összehangoltnak kell lennie, hogy elkerülhető legyen az ütközés. A vezérműszíj/lánc meghibásodása a motor azonnali leállásához és gyakran katasztrofális károsodáshoz vezet.

Különböző bütyköstengely-elrendezések a motorokban

Az autógyártás történetében számos különböző bütyköstengely-elrendezés alakult ki, amelyek mind a motor teljesítményét, hatékonyságát és gyártási költségeit igyekeztek optimalizálni. A leggyakoribb típusok az OHV és az OHC motorok, utóbbin belül pedig az SOHC és DOHC variánsok.

OHV (OverHead Valve) – Alulvezérelt, felültszelepelt motorok

Az OHV motorokban a bütyköstengely a motorblokk alján, a főtengely közelében helyezkedik el. A bütykök a szelepemelő rudakat (pushrods) mozgatják, amelyek felfelé haladva aktiválják a hengerfejben elhelyezkedő himbákat. A himbák ezután lenyomják a szelepeket. Ez az elrendezés jellemzően régebbi, egyszerűbb motorokban található meg, különösen az amerikai V8-as motorokban.

Előnyei:

• Egyszerűbb szerkezet, kevesebb alkatrész a hengerfejben.
• Kisebb hengerfej, kompaktabb motor.
• Alacsonyabb gyártási költség.

Hátrányai:

• Hosszú és nehéz szelepemelő rudak és himbák miatt nagyobb a mozgó tömeg, ami korlátozza a fordulatszámot.
• A szelepvezérlés kevésbé precíz nagy fordulatszámon.
• Nehezebb több szelepet elhelyezni hengerenként.

OHC (OverHead Camshaft) – Felülvezérelt motorok

Az OHC motorokban a bütyköstengely(ek) a hengerfejben, a szelepek felett helyezkednek el. Ez a kialakítás sokkal közvetlenebb szelepmozgatást tesz lehetővé, csökkentve a mozgó alkatrészek számát és tömegét, ami magasabb fordulatszámot és precízebb szelepvezérlést eredményez.

SOHC (Single OverHead Camshaft) – Egy felülvezérelt bütyköstengely

Az SOHC motorokban hengerenként egy bütyköstengely található a hengerfejben, amely mind a szívó-, mind a kipufogószelepeket vezérli. A bütykök általában himbákon keresztül nyitják a szelepeket, vagy közvetlenül a szelepemelőkkel érintkeznek.

Előnyei:

• Könnyebb és kompaktabb, mint a DOHC.
• Jobb fordulatszám-tartomány és hatékonyság, mint az OHV.
• Lehetővé teszi a hengerenkénti több szelepet (pl. 3 vagy 4 szelep/henger), bár ez kevésbé optimalizált, mint DOHC esetén.

Hátrányai:

• A szívó- és kipufogószelepek optimális időzítése kompromisszumot igényel, mivel ugyanaz a tengely vezérli őket.
• Korlátozottabb tuningpotenciál a szelepvezérlés finomhangolása terén.

DOHC (Double OverHead Camshaft) – Két felülvezérelt bütyköstengely

A DOHC motorokban hengerenként két bütyköstengely található a hengerfejben: az egyik a szívószelepeket, a másik a kipufogószelepeket vezérli. Ez a legelterjedtebb elrendezés a modern autógyártásban, különösen a nagy teljesítményű és hatékony motorokban.

Előnyei:

• Optimális szelepvezérlés: A szívó- és kipufogószelepek időzítése egymástól függetlenül optimalizálható, ami jobb légáramlást, nagyobb teljesítményt és nyomatékot eredményez.
• Többszelepes technológia: Könnyen megvalósítható a hengerenkénti 4 (vagy akár 5) szelep, ami drasztikusan javítja a motor „légzését”.
• Magas fordulatszám-tűrés és precíz szelepvezérlés.
• Kiváló alap a változó szelepvezérlési (VVT) rendszerek beépítésére.

Hátrányai:

• Bonyolultabb és drágább gyártás.
• Nagyobb és nehezebb hengerfej.
• Több mozgó alkatrész (két bütyköstengely, több csapágy), ami potenciálisan több hibaforrást jelent.

Többszelepes technológia

A DOHC elrendezés tette lehetővé a többszelepes technológia elterjedését. A hengerenkénti 4 szelep (két szívó, két kipufogó) jelentősen növeli a szelepfelületet, ezáltal a motor „légzési” képességét. Több levegő és üzemanyag jut be, és több égéstermék távozik, ami nagyobb teljesítményt és hatékonyabb égést eredményez. Ez az egyik legfontosabb tényező a modern motorok magas fajlagos teljesítményének elérésében, miközben a károsanyag-kibocsátás is csökken.

A szelepvezérlés időzítése: a motor lelke

A szelepvezérlés időzítése az egyik legkritikusabb paraméter a motor működésében. Nem elegendő csupán kinyitni és becsukni a szelepeket; a pontos pillanat és a nyitvatartás hossza alapvetően határozza meg a motor teljesítményét, nyomatékát, üzemanyag-fogyasztását és károsanyag-kibocsátását. A bütyköstengely profilja és a vezérmű beállítása felelős ezért az időzítésért.

Szívási és kipufogási fázisok

A motor ciklusai során a szívó- és kipufogószelepeknek a dugattyú mozgásához és a főtengely pozíciójához igazodva kell működniük:

• Szívószelep: A szívószelep általában már azelőtt elkezd nyitni, mielőtt a dugattyú elérné a felső holtpontot (FHP), a kipufogás végén. Ez segíti a maradék égéstermékek kisöprését, és lehetővé teszi a friss keverék beáramlását, amint a dugattyú lefelé indul. Zárása általában a dugattyú alsó holtpontja (AHP) után történik, kihasználva a szívócsőben kialakuló tehetetlenségi erőt, ami még több keveréket présel be a hengerbe.
• Kipufogószelep: A kipufogószelep általában már a munkaütem vége felé, mielőtt a dugattyú elérné az AHP-t, elkezd nyitni. Ez lehetővé teszi a nyomás alatt lévő égéstermékek gyors távozását. Zárása a FHP után történik, a szívószelep nyitásával egy időben.

Ezek a „túlnyitások” és „késleltetések” optimalizálják a henger feltöltését és kiürítését, növelve a motor hatékonyságát.

Szelepátfedés (overlap)

A szelepátfedés az az időtartam (főtengelyfokokban mérve), amíg a szívó- és a kipufogószelep egyszerre nyitva van. Ez általában a kipufogás vége és a szívás eleje közötti rövid időszak. A szelepátfedésnek több funkciója van:

• Öblítés: A távozó kipufogógázok „vákuumot” hoznak létre, segítve a friss keverék beáramlását és a maradék égéstermékek kisöprését.
• Teljesítmény: Nagyobb szelepátfedés általában magasabb fordulatszámon növeli a teljesítményt, de alacsony fordulatszámon rontja az alapjáratot és a nyomatékot, mivel a friss keverék egy része is távozhat a kipufogón keresztül.

A bütyköstengely tervezésekor a mérnököknek gondosan egyensúlyozniuk kell a szelepátfedést a motor kívánt karakterisztikája szerint. Egy sportos motor nagyobb átfedéssel rendelkezik, míg egy gazdaságos motor kevesebbel.

A vezérmű beállítása és pontossága

A bütyköstengely és a főtengely közötti precíz szinkronizációt a vezérmű beállítása biztosítja. Ezt általában jelölések segítségével végzik a főtengelyen, a bütyköstengelyen és a vezérműlánc/szíj lánckerekén. Bármilyen apró eltérés az időzítésben komoly következményekkel járhat:

• Túl korai nyitás/zárás: Csökkentheti a henger feltöltését, rontja az égést, növeli a fogyasztást.
• Túl késői nyitás/zárás: Hasonló problémákhoz vezet, és szélsőséges esetben a dugattyú és a szelep ütközését is okozhatja, ami katasztrofális motorkárosodást eredményez.

A vezérműszíj/lánc cseréjekor elengedhetetlen a pontos beállítás, és a modern motorokban a vezérlőelektronika folyamatosan figyeli és bizonyos keretek között korrigálja is az időzítést a változó szelepvezérlés (VVT) rendszerek segítségével.

Változó szelepvezérlés (VVT – Variable Valve Timing) technológiák

A motorok teljesítményének, hatékonyságának és károsanyag-kibocsátásának optimalizálása érdekében az autógyártók kifejlesztették a változó szelepvezérlés (VVT) rendszereket. Ezek a technológiák lehetővé teszik a bütyköstengely(ek) pozíciójának vagy a bütyökprofiloknak a motor működése közbeni módosítását, így a szelepvezérlés mindig az aktuális fordulatszámhoz és terheléshez igazítható.

Miért van rá szükség?

Ahogy korábban említettük, egy fix bütyköstengely-profil kompromisszumot jelent a különböző motorüzemi körülmények között. Egy adott profil vagy alacsony fordulatszámon biztosít jó nyomatékot (rövidebb nyitási idő, kisebb szelepátfedés), vagy magas fordulatszámon ad maximális teljesítményt (hosszabb nyitási idő, nagyobb szelepátfedés). A VVT rendszerek célja, hogy feloldják ezt a kompromisszumot, és minden fordulatszám-tartományban optimalizálják a motor „légzését”.

A VVT fő előnyei:

• Nagyobb teljesítmény és nyomaték: Képes optimalizálni a henger feltöltését széles fordulatszám-tartományban.
• Alacsonyabb üzemanyag-fogyasztás: Hatékonyabb égést biztosít, különösen részterhelésen.
• Csökkentett károsanyag-kibocsátás: Optimalizált égés és jobb öblítés révén kevesebb káros anyag kerül a levegőbe.
• Stabilabb alapjárat: Az alacsony fordulatszámon történő szelepátfedés csökkentésével javul az alapjárati stabilitás.

Különböző rendszerek és működésük

Számos gyártó fejlesztett ki saját VVT rendszert, amelyek alapvetően két fő kategóriába sorolhatók:

1. Bütyköstengely elfordítása (phase shifting): Ez a leggyakoribb megközelítés. A rendszer hidraulikus nyomás segítségével elfordítja a bütyköstengelyt a vezérműlánchoz/szíjhoz képest, ezzel változtatva a szelepek nyitási és zárási idejét (azaz a szelepátfedést).
   • Honda VTEC (Variable Valve Timing and Lift Electronic Control): Nemcsak a bütyköstengely elfordítására képes, hanem magas fordulatszámon egy másik, agresszívabb bütyökprofilra vált át, növelve a szelepemelést és a nyitási időt.
   • BMW VANOS (Variable Nockenwellen Steuerung) / Double VANOS: Először csak a szívó, majd később a szívó- és kipufogó bütyköstengelyt is képes folyamatosan elfordítani.
   • Toyota VVT-i (Variable Valve Timing with intelligence) / Dual VVT-i: Hasonló elven működik, mint a VANOS, folyamatosan állítja a szívó- és/vagy kipufogó bütyköstengely pozícióját.
   • Audi/VW Valvelift System: Nem a tengelyt fordítja el, hanem a bütyökprofilt változtatja meg a bütyköstengelyen lévő eltolható elemek segítségével, így a szelepemelést és nyitási időt is módosítja.
2. Változó szelepemelés és/vagy nyitási idő (variable lift/duration): Ezek a rendszerek maguknak a bütyköknek a profilját vagy a bütyök és a szelep közötti kapcsolatot változtatják meg, így módosítva a szelepemelést és a nyitási időt.
   • Nissan VVEL (Variable Valve Event and Lift): Egy excentrikus tengely segítségével változtatja a bütyök által kifejtett szelepemelést és nyitási időt.
   • Fiat MultiAir: Ez a rendszer a szívószelepeket nem mechanikusan, hanem elektrohidraulikusan vezérli, teljesen függetlenül a bütyköstengelytől. Ez forradalmi rugalmasságot biztosít a szelepvezérlésben, lehetővé téve a henger feltöltésének rendkívül finom szabályozását.

A modern motorok gyakran kombinálják ezeket a technológiákat, hogy a lehető legszélesebb körben optimalizálják a szelepvezérlést. A VVT rendszerek komplexitásuk ellenére mára elengedhetetlen részévé váltak a hatékony és környezetbarát belső égésű motoroknak.

A bütyköstengely kopása és hibái: jelek és okok

A bütyköstengely egy rendkívül strapabíró alkatrész, de mint minden mozgó gépelem, ez is ki van téve a kopásnak és a meghibásodásnak. A problémák időben történő felismerése és orvoslása elengedhetetlen a motor további károsodásának megelőzéséhez.

Kopás: felületi és csapágykopás

A leggyakoribb hiba a bütykök felületi kopása. A bütykök és a szelepemelők közötti folyamatos súrlódás, különösen nem megfelelő kenés esetén, idővel elvékonyíthatja a bütyökprofilt. Ez csökkenti a szelepemelést és a nyitási időt, ami a motor teljesítményének csökkenéséhez, egyenetlen alapjárathoz és megnövekedett üzemanyag-fogyasztáshoz vezet.

A csapágykopás szintén gyakori probléma. A bütyköstengely a motorblokkban vagy hengerfejben lévő csapágyakon forog. Ha ezek a csapágyak elkopnak, a tengely „lötyögni” kezd, ami zajos működéshez, pontatlan szelepvezérléshez és súlyosabb esetben a tengely töréséhez vezethet. A csapágykopás oka leggyakrabban a nem megfelelő olajnyomás, az elhasználódott motorolaj, vagy a kenőrendszer hibája.

Törés

Bár ritkább, a bütyköstengely törése is előfordulhat. Ennek okai lehetnek:

• Anyagfáradás: Hosszú távú, nagy terhelés miatti mikrotörések.
• Gyártási hiba: Ritka, de előfordulhat.
• Szelepütközés: A vezérműszíj/lánc elszakadása vagy elugrása esetén a dugattyú és a szelep összeütközhet, ami hatalmas erővel hat a bütyköstengelyre is, és törést okozhat.
• Hidraulikus tőke hiba: Egy hibás hidraulikus szelepemelő „beragadhat”, és nem engedi zárni a szelepet, ami szintén ütközéshez vezethet.

A törött bütyköstengely a motor azonnali leállásához és rendkívül súlyos, költséges károkhoz vezet.

Kenési problémák

A nem megfelelő kenés a bütyköstengely hibáinak egyik legfőbb oka. A motorolaj feladata nemcsak a súrlódás csökkentése, hanem a hőelvezetés és a szennyeződések elszállítása is. Ha az olajszint alacsony, az olaj elöregedett, vagy a kenőrendszer (olajszivattyú, olajcsatornák) hibás, akkor a bütyköstengely és a szelepmozgató alkatrészek nem kapnak elegendő kenést, ami gyors kopáshoz és meghibásodáshoz vezet.

Hiba diagnosztizálása: jelek és tünetek

A bütyköstengely problémáira utaló jelek a következők lehetnek:

• Kopogó, csattogó zaj a motorból: Különösen a hengerfej felől hallható, hidegindításkor erősebb lehet. Ez utalhat kopott bütykökre, szelepemelőkre vagy hidraulikus tőkékre.
• Motor teljesítményének csökkenése: A kopott bütykök miatt a szelepek nem nyitnak ki teljesen, csökkentve a henger feltöltését és a kompressziót.
• Egyenetlen alapjárat, rázkódás: A pontatlan szelepvezérlés felborítja a motor egyensúlyát.
• Növekedett üzemanyag-fogyasztás: A rossz égés miatt a motor többet fogyaszt.
• Károsanyag-kibocsátás növekedése: Az égési folyamat romlása miatt több káros anyag keletkezik.
• Motorhiba-lámpa (Check Engine Light): A modern motorokban a vezérlőelektronika érzékelheti a szelepvezérlési problémákat és hibakódot tárolhat.

Ha ezeket a jeleket tapasztalja, azonnal keressen fel egy szerelőt a probléma diagnosztizálása és orvoslása érdekében. A bütyköstengely javítása vagy cseréje költséges beavatkozás, de elkerülhetetlen a motor további károsodásának megelőzéséhez.

Karbantartás és élettartam: hogyan óvjuk a bütyköstengelyt?

A bütyköstengely hosszú élettartamának és megbízható működésének kulcsa a megfelelő karbantartás. Bár maga a tengely ritkán igényel közvetlen beavatkozást, a környező rendszerek és alkatrészek gondos ápolása elengedhetetlen.

Olajcsere fontossága és megfelelő olajminőség

A motorolaj a bütyköstengely első számú védelmezője. A tiszta, megfelelő minőségű olaj biztosítja a bütykök és a szelepmozgató alkatrészek közötti súrlódás minimalizálását, elvezeti a hőt és tisztán tartja a felületeket. Ezért:

• Rendszeres olajcsere: Tartsa be a gyártó által előírt olajcsere-intervallumokat. Az elöregedett olaj elveszíti kenőképességét, savassá válhat és lerakódásokat képezhet, ami gyorsítja a kopást.
• Megfelelő olajminőség: Mindig a gyártó által előírt viszkozitású és specifikációjú (pl. API, ACEA minősítés) motorolajat használja. A nem megfelelő olaj nem biztosítja az optimális kenést és védelmet. Különösen fontos ez a modern, hidraulikus szelepemelőkkel és VVT rendszerekkel szerelt motoroknál, ahol az olajnak a precíz hidraulikus működéshez is hozzájárulnia kell.
• Olajszint ellenőrzés: Rendszeresen ellenőrizze az olajszintet, és szükség esetén pótolja. Az alacsony olajszint kenési elégtelenséghez és súlyos károkhoz vezethet.

Egyes motorokban a bütyköstengely kenése az egyik leginkább kitett terület, így az olaj minősége és állapota közvetlenül befolyásolja az élettartamát.

Vezérműszíj/lánc cseréje

A vezérműszíj vagy -lánc az a kapocs, amely szinkronban tartja a bütyköstengelyt a főtengellyel. Ennek az alkatrésznek a meghibásodása katasztrofális következményekkel járhat:

• Vezérműszíj: A gyártók szigorú csereintervallumokat írnak elő (általában 60.000-120.000 km vagy 5-10 év). Ennek elmulasztása a szíj elszakadásához vezethet, ami a szelepek és dugattyúk ütközését okozza, hatalmas motorkárosodást eredményezve. A szíjjal együtt általában a feszítőgörgőket és a vízpumpát is cserélni kell.
• Vezérműlánc: Bár „életre szólónak” tartják, a lánc is megnyúlhat, a láncfeszítők és láncvezetők elhasználódhatnak. Ha zörgő hangot hall a motorból, különösen hidegindításkor, az utalhat elnyúlt láncra vagy hibás feszítőre. Ebben az esetben a cseréje elengedhetetlen, mielőtt a lánc átugrik vagy elszakad.

A vezérműszíj/lánc cseréjének elmulasztása a leggyakoribb oka a bütyköstengelyt is érintő súlyos motorkárosodásoknak.

Szelepbeállítás (mechanikus szelepemelők esetén)

Azokon a motorokon, ahol mechanikus szelepemelőket használnak, a szelepjáték rendszeres ellenőrzése és beállítása szükséges. A túl nagy hézag zajos működést és csökkent szelepemelést, a túl kicsi hézag szelepégést okozhat, mivel a szelep nem tud teljesen zárni és leadni a hőt a hengerfejnek. A hidraulikus szelepemelőkkel szerelt motoroknál ez a beállítás automatikus, így nincs szükség rá.

A bütyköstengely élettartama tehát szorosan összefügg a motor általános karbantartásával és az előírt szervizelési feladatok betartásával. A gondos odafigyelés és a minőségi alkatrészek használata garantálja a motor szívének, a bütyköstengelynek a hosszú és megbízható működését.

Teljesítményfokozás és tuning: sport bütyköstengelyek

A bütyköstengely az egyik legfontosabb alkatrész, amelyet módosítanak a motor teljesítményének növelése érdekében. A sport bütyköstengelyek speciálisan kialakított profilokkal rendelkeznek, amelyek célja a motor „légzésének” javítása, ezáltal a teljesítmény és a nyomaték növelése.

Módosított bütyökprofilok

A sport bütyköstengelyek általában a következő módosításokkal rendelkeznek a gyári tengelyekhez képest:

• Nagyobb szelepemelés (higher lift): A szelepek jobban kinyitnak, így több levegő-üzemanyag keverék jut be az égéstérbe és több égéstermék távozik.
• Hosszabb nyitási idő (longer duration): A szelepek tovább nyitva maradnak, ami szintén növeli a henger feltöltését és kiürítését.
• Nagyobb szelepátfedés (more overlap): A szívó- és kipufogószelepek hosszabb ideig vannak egyszerre nyitva, ami javítja az öblítést.

Ezek a változtatások lehetővé teszik a motor számára, hogy magasabb fordulatszámon több levegőt és üzemanyagot égessen el, ami jelentős teljesítménynövekedést eredményezhet. Azonban fontos megjegyezni, hogy a sport bütyköstengelyek általában a motor karakterisztikáját is megváltoztatják.

Hatások a motor karakterisztikájára

A sport bütyköstengelyek beépítése jellemzően a következő hatásokkal jár:

• Teljesítmény növekedése magas fordulatszámon: Ez a fő cél. A motor „felül” sokkal erősebbé válik.
• Nyomatékcsökkenés alacsony fordulatszámon: A nagyobb szelepátfedés és a hosszabb nyitási idő miatt alacsony fordulatszámon romlik a henger feltöltése, ami gyengébb nyomatékot és kevésbé stabil alapjáratot eredményezhet. A motor „alul” gyengébbnek érezhető.
• Durvább alapjárat: Az alacsony fordulatszámon történő szelepátfedés és az ebből eredő „átfúvás” miatt az alapjárat egyenetlenebbé, rázósabbá válhat, és a motor „sportosabb” hangot adhat.
• Nagyobb üzemanyag-fogyasztás: Az agresszívabb szelepvezérlés és a kevésbé hatékony égés alacsony fordulatszámon növelheti a fogyasztást.

A tuning bütyköstengely kiválasztásakor alapvető fontosságú, hogy figyelembe vegyük a motor tervezett felhasználását. Egy utcai autóba beépített extrém sporttengely élvezhetetlenné teheti a mindennapi vezetést.

Egyéb szükséges módosítások

Egy sport bütyköstengely beépítése ritkán elegendő önmagában. Gyakran szükség van más alkatrészek módosítására is, hogy a motor a lehető legjobban kihasználja az új vezérműtengely előnyeit, és elkerüljük a károsodást:

• Erősebb szeleprugók: A nagyobb szelepemelés és a magasabb fordulatszám miatt erősebb szeleprugókra lehet szükség a szeleplebegés megelőzésére.
• Programozható motorvezérlő elektronika (ECU): A motorvezérlést újra kell programozni (chiptuning), hogy az új szelepvezérléshez igazítsa az üzemanyag-befecskendezést és a gyújtási időzítést. Enélkül az új bütyköstengely előnyei nem érvényesülhetnek, sőt, károsodás is bekövetkezhet.
• Nagyobb befecskendezők és üzemanyag-szivattyú: Ha a motor több levegőt kap, több üzemanyagra is szüksége van.
• Kipufogórendszer: Egy sportosabb kipufogórendszer segíti a gyorsabb gázcserét.

A bütyköstengely tuning tehát egy komplex folyamat, amely alapos tervezést és szakértelmet igényel. A nem megfelelő alkatrészek vagy beállítások súlyos és költséges motorkárosodáshoz vezethetnek.

A bütyköstengely a jövő motorjaiban: kihívások és innovációk

A belső égésű motorok fejlődése folyamatos, és ezzel együtt a bütyköstengely szerepe és kialakítása is változik. Bár az elektromos autók térnyerése megkérdőjelezi a belső égésű motorok jövőjét, a még fejlesztés alatt álló fosszilis- és hibrid hajtásokban a bütyköstengely továbbra is kulcsfontosságú marad.

Elektromos autók hatása és a belső égésű motorok jövője

Az elektromos autók térnyerésével sokan temetik a belső égésű motort. Valóban, egy tisztán elektromos hajtásláncban nincs szükség bütyköstengelyre, mivel nincsenek szelepek és dugattyúk. Azonban a hibrid járművekben, a speciális alkalmazásokban (pl. generátorok, ipari motorok) és a fejlődő országok piacain a belső égésű motor még sokáig velünk marad.

Ez a helyzet arra ösztönzi a mérnököket, hogy a belső égésű motorokat még hatékonyabbá, tisztábbá és kompaktabbá tegyék. Ennek a törekvésnek az egyik fő területe a szelepvezérlés további optimalizálása, ahol a bütyköstengely továbbra is központi szerepet játszik.

Közvetlen szelepvezérlés és a „bütykök nélküli” motorok

A jövő egyik izgalmas fejlesztési iránya a közvetlen szelepvezérlés, ahol a bütyköstengelyt teljesen kiiktatnák. Ilyen rendszerek már léteznek prototípus formájában, például a Koenigsegg által fejlesztett Freevalve technológia. Ezek a rendszerek elektrohidraulikus vagy elektromágneses aktuátorokkal vezérlik a szelepeket, lehetővé téve a szelepemelés, a nyitási idő és a fázis teljesen független és folyamatos szabályozását minden egyes szelephez.

Előnyei:

• Teljesen rugalmas szelepvezérlés, minden üzemi körülményre optimalizálható.
• Nincs fojtószelep, ami csökkenti a szívási veszteségeket.
• Extrém hatékonyság és teljesítmény.
• Lehetőség a hengerlekapcsolásra vagy a motor Atkinson-ciklusban való működtetésére.

Kihívásai:

• Rendkívül komplex és drága technológia.
• Magas energiaigény a szelepek mozgatásához.
• Megbízhatóság és élettartam kérdései.

Bár ezek a rendszerek rendkívül ígéretesek, a tömeggyártásban való elterjedésük még időbe telhet, és valószínűleg csak a prémium szegmensben jelennek meg először. Addig is a hagyományos, de folyamatosan fejlődő bütyköstengely-alapú VVT rendszerek maradnak az uralkodó megoldások.

Fejlettebb VVT rendszerek és anyagtudományi fejlődés

A meglévő bütyköstengely-alapú VVT rendszerek is folyamatosan fejlődnek. A jövőben várhatóan még finomabb szabályozási lehetőségeket kínálnak majd, akár a szívó- és kipufogószelepek emelését és nyitási idejét is függetlenül változtatva, ahogyan azt a Honda VTEC vagy a BMW Valvetronic már részben megvalósította.

Az anyagtudomány fejlődése is hozzájárul a bütyköstengelyek jobbá tételéhez. Új, könnyebb, erősebb és kopásállóbb anyagok, valamint fejlettebb felületkezelési eljárások növelik az alkatrészek élettartamát és megbízhatóságát, miközben csökkentik a súrlódást és a tehetetlenségi erőket. A kompozit anyagok vagy a kerámia bevonatok alkalmazása is felmerülhet a jövőben.

A bütyköstengely tehát, bár a belső égésű motorok egyik legrégebbi alkatrésze, továbbra is a mérnöki innováció tárgya marad. A cél a maximális hatékonyság és teljesítmény elérése, miközben a károsanyag-kibocsátás és az üzemanyag-fogyasztás minimalizálódik. A jövő motorjaiban is kulcsfontosságú lesz a szelepvezérlés, legyen az akár bütyköstengely alapú, akár teljesen elektronikus.
