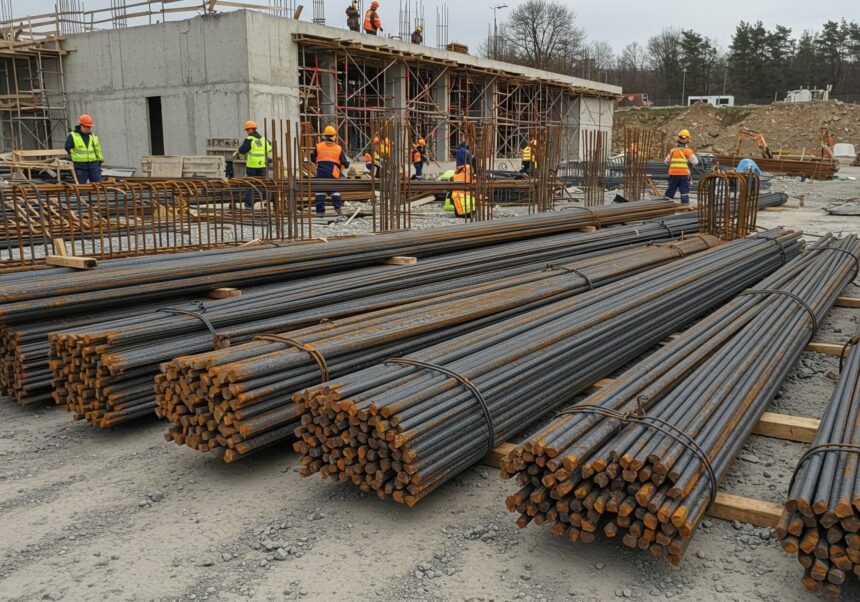

Betonacél: típusai, tulajdonságai és alkalmazása

A modern építőipar egyik legfontosabb és leggyakrabban alkalmazott anyaga a betonacél, amely a vasbeton szerkezetek alapját képezi. Nélküle elképzelhetetlen lenne a mai építészet számos vívmánya, a magas épületektől kezdve a hatalmas hidakon át egészen az egyszerű családi házak alapjaiig. Az acél és a beton szimbiózisa egy olyan kompozit anyagot hoz létre, amely mindkét összetevőjének erősségeit kihasználva képes ellenállni a legkülönfélébb statikai terheléseknek.

A beton kiválóan ellenáll a nyomóerőknek, ám húzószilárdsága rendkívül alacsony, ami könnyen repedésekhez és szerkezeti meghibásodásokhoz vezethet. Itt jön képbe a betonacél, amelynek kiemelkedő húzószilárdsága és hajlékonysága tökéletesen kiegészíti a beton gyengeségeit. Amikor a betonba ágyazott acélbetétek felveszik a húzóerőket, a szerkezet egésze sokkal ellenállóbbá válik, így stabil, tartós és biztonságos építmények hozhatók létre.

Ennek az anyagnak a megértése kulcsfontosságú mindenki számára, aki az építőiparban dolgozik, vagy egyszerűen csak érdeklődik a modern szerkezetépítés iránt. Cikkünkben részletesen bemutatjuk a betonacél különböző típusait, alapvető tulajdonságait, gyártási folyamatait, valamint széleskörű alkalmazási lehetőségeit. Kiemelt figyelmet fordítunk a minőségi követelményekre, a szerelésre és a jövőbeli innovációkra is, hogy teljes képet kapjunk erről a nélkülözhetetlen építőanyagról.

Mi a betonacél és miért nélkülözhetetlen?

A betonacél, vagy más néven vasbeton-betétacél, egy olyan acélrúd vagy huzal, amelyet a betonba ágyazva, annak húzószilárdságának növelésére használnak. Az acél és a beton közötti kiváló tapadás, valamint a hasonló hőtágulási együttható biztosítja, hogy a két anyag együtt dolgozzon a terhelés alatt. Ez a kombináció, a vasbeton, messze felülmúlja a külön-külön alkalmazott beton vagy acél teljesítményét a legtöbb építészeti és mérnöki alkalmazásban.

A betonacél szerepe kettős: egyrészt felveszi azokat a húzófeszültségeket, amelyeket a beton önmagában nem képes elviselni, másrészt segít szabályozni a repedések kialakulását és terjedését a betonban. Ezáltal a szerkezet nemcsak erősebbé, hanem sokkal tartósabbá és biztonságosabbá válik. A betonacél jelenléte lehetővé teszi karcsúbb, nagyobb fesztávú szerkezetek építését is, optimalizálva az anyagfelhasználást és a költségeket.

Az anyagválasztás és a megfelelő méretezés kritikus fontosságú. A mérnökök gondosan számolják ki az acélbetétek szükséges mennyiségét, átmérőjét és elhelyezését a várható terhelések és a szerkezet funkciója alapján. A minőségi betonacél és a szakszerű kivitelezés garantálja a hosszú távú stabilitást és az építmény biztonságát.

„A betonacél nem csupán egy alkotóelem, hanem a vasbeton szerkezetek szíve és lelke, amely lehetővé teszi a beton számára, hogy túlszárnyalja saját korlátait és az építészet csodáit hozza létre.”

A betonacél történeti fejlődése

A betonacél és a vasbeton története a 19. század közepére nyúlik vissza, amikor a mérnökök és feltalálók elkezdték keresni a módját, hogyan lehetne kiküszöbölni a beton húzószilárdsági hiányosságait. Az első kísérletek fa, vasrudak vagy akár dróthálók beágyazásával történtek a betonba, de a valódi áttörést az acél alkalmazása hozta meg.

Joseph Monier, egy francia kertész, gyakran tekinthető a vasbeton feltalálójának. 1867-ben szabadalmaztatta találmányát, amely vasrudakkal erősített beton virágládákat és tartályokat tartalmazott. Később Monier kiterjesztette a technológiát hidakra, födémekre és gerendákra is. Az ő munkája jelentette az alapját a modern vasbeton szerkezetek fejlődésének.

A 20. század elejére a vasbeton technológia rohamosan fejlődött, és az armírozott beton, ahogy akkoriban nevezték, széles körben elterjedt. Különböző országokban, mint például Németországban (Carl Rabitz), az Egyesült Államokban (Thaddeus Hyatt) és Angliában (William Wilkinson), is történtek párhuzamos felfedezések és fejlesztések. A szabványosítás, a gyártástechnológia fejlődése és a statikai számítások pontosodása tette lehetővé a vasbeton elterjedését a tömeges építkezésekben.

Az idők során a betonacél gyártási technológiái is sokat fejlődtek, a sima felületű acélrudaktól a bordázott, jobb tapadást biztosító változatokig. A ma alkalmazott betonacélok sokkal nagyobb szilárdsággal és jobb korrózióállósággal rendelkeznek, mint elődeik, hozzájárulva a modern épületek hosszabb élettartamához és biztonságához.

A betonacél fő típusai

A betonacélok széles választékban kaphatók, és a különböző típusok eltérő mechanikai tulajdonságokkal, felületi kialakítással és felhasználási területtel rendelkeznek. A megfelelő típus kiválasztása alapvető fontosságú a szerkezet stabilitása és élettartama szempontjából.

Sima felületű betonacél (S jelű)

A sima felületű betonacél, más néven sima betonvas, a legkorábbi típusok közé tartozik. Felülete teljesen sima, bordázat nélküli. Jellemzően alacsonyabb szilárdságú, mint a bordás acélok, és a betonnal való tapadása is gyengébb, mivel hiányzik a mechanikai reteszelődés. Emiatt elsősorban olyan helyeken alkalmazzák, ahol a tapadás kevésbé kritikus, például:

• Kötözővasak és kengyelek készítésére
• Kisebb, nem teherhordó szerkezetekben
• Bizonyos előregyártott elemekben
• Összekötő elemeként, ahol a húzóerők átadása nem elsődleges

A sima betonacél könnyen hajlítható és formázható, ami bizonyos alkalmazásoknál előnyt jelenthet. Átmérője általában 6-12 mm között mozog.

Bordás felületű betonacél (B jelű)

A bordás felületű betonacél a legelterjedtebb típus a modern vasbeton szerkezetekben. Felületén egyenletesen elhelyezkedő, meghatározott mintázatú bordák találhatók, amelyek jelentősen megnövelik a betonnal való mechanikai tapadást. Ez a fokozott tapadás kulcsfontosságú a húzóerők hatékony átadásához az acél és a beton között.

A bordás betonacélok jellemzői:

• Kiváló tapadás: A bordák megakadályozzák az acél elcsúszását a betonban.
• Nagyobb szilárdság: Általában nagyobb folyáshatárral és szakítószilárdsággal rendelkeznek.
• Széles átmérőválaszték: 6 mm-től egészen 40 mm-ig, sőt speciális esetekben még nagyobb átmérőkben is kaphatók.
• Alkalmazási területek: Szinte minden vasbeton szerkezetben, mint például födémek, gerendák, oszlopok, alapok, falak, hidak.

A bordázat kialakítása és a bordák magassága szabványok által szabályozott, biztosítva a megfelelő teljesítményt és minőséget.

Huzalacél és hegesztett hálók

A huzalacél vékonyabb, hidegen húzott acélhuzalokat jelent, amelyeket gyakran hegesztett hálók formájában alkalmaznak. Ezek a hálók előregyártott, derékszögben kereszteződő huzalokból állnak, amelyeket ponthegesztéssel rögzítenek egymáshoz. A hálók nagy felületek, például födémek, aljzatbetonok, burkolatok és falak gyors és hatékony erősítésére szolgálnak.

A hegesztett hálók előnyei:

• Gyors szerelhetőség: Kevesebb helyszíni kötözést igényelnek.
• Egyenletes elosztás: Az acélbetétek pontos és egyenletes elosztását biztosítják.
• Anyagtakarékosság: Optimalizált acélfelhasználást tesznek lehetővé.
• Repedéscsökkentés: Különösen hatékonyak a zsugorodási és hőtágulási repedések megelőzésében.

A hálók különböző szemméretekkel és huzalátmérőkkel kaphatók, a tervezési igényeknek megfelelően. A huzalacélok általában bordázottak, de léteznek sima felületű változatok is.

Speciális betonacél típusok

A hagyományos típusok mellett számos speciális betonacél létezik, amelyeket különleges igények kielégítésére fejlesztettek ki:

1. Korrózióálló betonacél: Rozsdamentes acélból készült vagy speciális bevonattal (pl. epoxi bevonat) ellátott acélbetétek, amelyeket agresszív környezetben (pl. tengerparti építmények, vegyipari létesítmények, sózott utak melletti szerkezetek) alkalmaznak, ahol a hagyományos acél korróziója komoly problémát jelentene.
2. Nagy szilárdságú betonacél: Magasabb folyáshatárral és szakítószilárdsággal rendelkezik, mint a standard acélok. Alkalmazásával vékonyabb szerkezetek, kisebb acélkeresztmetszetek érhetők el, ami súlycsökkentést és anyagmegtakarítást eredményezhet.
3. Utófeszítő acél: Speciális, nagy szilárdságú acélhuzalok vagy rudak, amelyeket a beton megkötése után feszítenek meg. Ezáltal a betonban előregyártott nyomófeszültséget hoznak létre, ami jelentősen növeli a szerkezet teherbírását és csökkenti a repedésveszélyt. Hidak, nagy fesztávú födémek és speciális tartályok építésénél használják.
4. Szálerősítésű polimer (FRP) betonacél: Nem fém alapú, hanem üvegszál, szénszál vagy bazaltszál erősítésű polimer rudak. Kiváló korrózióállósággal, nem mágneses tulajdonságokkal és nagy szakítószilárdsággal rendelkeznek. Különösen érzékeny környezetben (pl. MRI-szobák, elektromágneses árnyékolást igénylő szerkezetek) vagy extrém korróziós körülmények között alkalmazzák.

Ezek a speciális típusok lehetővé teszik a mérnökök számára, hogy optimalizálják a szerkezeteket a konkrét környezeti és terhelési viszonyokhoz, növelve az élettartamot és a teljesítményt.

A betonacél mechanikai és kémiai tulajdonságai

A betonacél minőségét és teljesítményét számos mechanikai és kémiai tulajdonság határozza meg, amelyek alapvetőek a vasbeton szerkezetek tervezése és kivitelezése szempontjából. Ezek a tulajdonságok biztosítják, hogy az acél megfelelően működjön együtt a betonnal, és ellenálljon a várható terheléseknek.

Mechanikai tulajdonságok

A legfontosabb mechanikai tulajdonságok a következők:

1. Folyáshatár (R_eH vagy f_yk): Ez az a feszültség, amelynél az acél tartós alakváltozást szenved, azaz maradandó deformáció következik be. A tervezés során a folyáshatár az egyik legkritikusabb paraméter, mivel ezen érték alatt az acél rugalmasan viselkedik, felette azonban plasztikus deformáció lép fel. Minél magasabb a folyáshatár, annál nagyobb terhelést képes az acél elviselni deformáció nélkül.
2. Szakítószilárdság (R_m vagy f_uk): Ez a maximális feszültség, amelyet az acél el tud viselni, mielőtt eltörne. A szakítószilárdság mindig magasabb, mint a folyáshatár. A szakítószilárdság és a folyáshatár aránya (R_m/R_eH) a betonacél képlékenységére utal.
3. Képlékenység (nyúlás A_gt): A képlékenység az acél azon képessége, hogy jelentős alakváltozást szenvedjen törés előtt. Ezt általában a szakítószilárdsági vizsgálat során mért törési nyúlással (A_gt) fejezik ki. A jó képlékenységű acél képes figyelmeztető jeleket adni (repedések, deformációk) a szerkezet összeomlása előtt, ami kritikus a biztonság szempontjából, különösen földrengésveszélyes területeken.
4. Hajlíthatóság: A betonacél rudakat gyakran hajlítani kell a helyszínen vagy előregyártás során, hogy megfeleljenek a szerkezeti kialakításnak (pl. kengyelek, horogok). A jó hajlíthatóság azt jelenti, hogy az acél nem reped meg vagy törik el a hajlítás során. Ezt szabványos hajlítási próbákkal ellenőrzik.
5. Hegeszthetőség: Bizonyos esetekben az acélbetéteket hegesztéssel rögzítik egymáshoz. A hegeszthetőség azt jelenti, hogy az acél összetétele és tulajdonságai lehetővé teszik a megbízható hegesztést anélkül, hogy az anyag jelentősen veszítene szilárdságából vagy képlékenységéből a hegesztési zónában. Nem minden betonacél típus hegeszthető.
6. Fáradási szilárdság: Ez az acél azon képessége, hogy ismétlődő terheléseknek (ciklikus terhelés) ellenálljon jelentős szilárdságvesztés vagy törés nélkül. Különösen fontos hidaknál, ipari épületeknél, ahol a szerkezetek állandóan változó terhelésnek vannak kitéve.

Kémiai tulajdonságok és korrózióállóság

A kémiai összetétel, különösen a széntartalom és más ötvözőelemek, alapvetően befolyásolják az acél mechanikai tulajdonságait és hegeszthetőségét. Az alacsony széntartalmú acélok általában jobban hegeszthetők, de alacsonyabb szilárdságúak lehetnek. Az ötvözőelemek (pl. mangán, szilícium, króm) javíthatják az acél szilárdságát, képlékenységét és korrózióállóságát.

A korrózióállóság kritikus fontosságú a vasbeton szerkezetek hosszú távú tartóssága szempontjából. Bár a beton maga védőréteget képez az acél körül (magas pH-értéke miatt passziválja az acélt), ez a védelem károsodhat:

• Karbonátosodás: A levegő szén-dioxidja reakcióba lép a betonban lévő kalcium-hidroxiddal, csökkentve a pH-értéket.
• Kloridok bejutása: Különösen tengerparti környezetben vagy jégmentesítő sók alkalmazásakor a kloridionok bejuthatnak a betonba és megtámadhatják az acélt.

A korrózió az acél keresztmetszetének csökkenéséhez, a tapadás romlásához és a beton szétfeszítéséhez (repedésekhez, leválásokhoz) vezethet. Ezért fontos a megfelelő betonszilárdság, a megfelelő betonfedés és szükség esetén a korrózióálló betonacélok alkalmazása.

„A betonacél mechanikai tulajdonságai, mint a folyáshatár és a képlékenység, nem csupán a szerkezet teherbírását, hanem annak biztonságát és viselkedését is alapvetően meghatározzák szélsőséges terhelések esetén.”

A betonacél gyártási folyamata

A betonacél gyártása összetett folyamat, amely a nyersanyagoktól a kész termékig több lépcsőből áll. A minőségellenőrzés minden fázisban kiemelten fontos, hogy a végtermék megfeleljen a szigorú szabványoknak és a szerkezeti elvárásoknak.

Nyersanyagok és acélgyártás

A betonacél gyártásának kiindulópontja a nyersvas, amelyet vasércből, kokszból és mészkőből állítanak elő magas hőmérsékletű kohókban. Ezt követően a nyersvasat acélgyártó kemencékben (pl. konverterekben vagy elektromos ívkemencékben) finomítják, ahol a felesleges szennyeződéseket (pl. szén, foszfor, kén) eltávolítják, és a kívánt kémiai összetétel eléréséhez ötvözőanyagokat adnak hozzá. A precíz kémiai összetétel kritikus a végtermék mechanikai tulajdonságai szempontjából.

Meleghengerlés

Az elkészült acélöntvényeket (bugákat vagy béléseket) magas hőmérsékletre hevítik, majd meleghengerlési eljárással rudakká alakítják. A meleghengerlés során az acélt hengersorokon vezetik át, amelyek fokozatosan csökkentik a keresztmetszetét és kialakítják a kívánt átmérőt. Ebben a fázisban alakítják ki a bordás betonacél felületét is, speciális formájú hengerek segítségével. A meleghengerlés előnyei közé tartozik a jó méretpontosság és a kedvező mechanikai tulajdonságok elérése.

Hidegalakítás (hidegen húzott acélok esetén)

Bizonyos betonacél típusok, különösen a vékonyabb huzalok és a hegesztett hálók alapanyagául szolgáló huzalacélok, hidegalakításon is áteshetnek. A hideghúzás során az acélhuzalt szobahőmérsékleten húzzák át egy szűkülő nyíláson (matrica), ami növeli az acél szilárdságát és felületi keménységét, de csökkenti a képlékenységét. Ezt követően gyakran hőkezeléssel (pl. alacsony hőmérsékletű temperálás) állítják vissza a kívánt képlékenységi szintet, miközben a megnövelt szilárdság megmarad.

Hegesztett hálók gyártása

A huzalacélokból készülnek a hegesztett hálók. Speciális gépek egyenletes távolságra elhelyezik a hosszirányú és keresztirányú huzalokat, majd a kereszteződési pontokon ellenállás-ponthegesztéssel rögzítik őket. Ez a módszer biztosítja a háló nagyfokú stabilitását és pontosságát. A hálók különböző méretekben és huzalátmérőkkel készülnek, a szabványoknak megfelelően.

Minőségellenőrzés és tanúsítás

A gyártási folyamat minden szakaszában szigorú minőségellenőrzési vizsgálatokat végeznek. Ezek közé tartoznak:

• Kémiai analízis: A nyersanyag és a félkész termék kémiai összetételének ellenőrzése.
• Mechanikai vizsgálatok: Szakítószilárdság, folyáshatár, nyúlás és hajlíthatóság meghatározása.
• Geometriai mérések: Az átmérő, a bordázat magassága és távolsága.
• Felületi hibák ellenőrzése: Repedések, sorják, egyéb hibák felderítése.

A sikeresen ellenőrzött termékeket szabványos jelölésekkel látják el, amelyek tartalmazzák a gyártó azonosítóját, az acél minőségét és a gyártási tételszámot. Ezek a jelölések elengedhetetlenek a nyomon követhetőség és a minőségbiztosítás szempontjából. A betonacéloknak meg kell felelniük a vonatkozó nemzeti (pl. MSZ) és európai (pl. EN 10080) szabványoknak.

A betonacél szabványai és osztályozása

A betonacélok minőségét, tulajdonságait és méreteit szigorú szabványok szabályozzák, amelyek biztosítják a termékek egységességét, megbízhatóságát és csereszabatosságát. Ezek a szabványok alapvető fontosságúak a biztonságos és tartós vasbeton szerkezetek tervezéséhez és kivitelezéséhez.

Nemzeti és európai szabványok

Magyarországon korábban az MSZ (Magyar Szabvány) szabványok voltak érvényben, amelyek a betonacélokat S (sima) és B (bordás) jelöléssel, valamint szilárdsági osztályokkal (pl. S235, B360, B500) osztályozták. Az Európai Unióhoz való csatlakozás és a harmonizált szabványok bevezetése óta azonban az EN (Európai Szabvány) szabványok vettek át vezető szerepet.

A legfontosabb európai szabvány a MSZ EN 10080:2005, amely a betonacélok általános követelményeit és meghatározásait rögzíti. Ez a szabvány lefekteti az alapokat a betonacél termékek jellemzői, a gyártás ellenőrzése és a megfelelőség értékelése tekintetében. Az EN 10080 azonban nem tartalmaz konkrét acélminőségi osztályokat, hanem hivatkozik a nemzeti műszaki előírásokra és a gyártói specifikációkra.

Ennek eredményeként az egyes tagállamok saját nemzeti mellékleteket vagy műszaki jóváhagyásokat (ETA – European Technical Assessment) alkalmaznak, amelyek meghatározzák a konkrét acélminőségeket. Magyarországon a leggyakrabban használt betonacél minőség a B500B, amely az EN 10080 szabványnak és a vonatkozó nemzeti előírásoknak is megfelel. A „B” betű a képlékenységi osztályra utal, ahol a B magasabb képlékenységet jelent, mint az A vagy a C.

Osztályozás és jelölések

A betonacélok osztályozása általában a következő paraméterek alapján történik:

1. Szilárdsági osztály: A folyáshatár alapján. Például a B500B acél folyáshatára legalább 500 N/mm².
2. Képlékenységi osztály: A törési nyúlás és a szakítószilárdság/folyáshatár arány alapján. Az Eurocode 2 (EN 1992-1-1) három képlékenységi osztályt különböztet meg: A (normál), B (közepes) és C (magas). A B osztály a legelterjedtebb Magyarországon.
3. Felületi kialakítás: Sima vagy bordás.
4. Hegeszthetőség: Vannak hegeszthető és nem hegeszthető típusok.

A betonacél rudakat általában jelölésekkel látják el, amelyek lehetővé teszik a termék azonosítását és nyomon követhetőségét. Ezek a jelölések lehetnek:

• Gyártó jele: A gyártó azonosítója (pl. logó, betűkód).
• Acélminőség: A szilárdsági és képlékenységi osztály (pl. B500B).
• Származási ország: Gyakran egy betűkód.
• Gyártási tétel száma: A gyártási sorozat azonosítója.

Ezek a jelölések a rúd felületén, meghatározott távolságban ismétlődnek, biztosítva, hogy a beépített acélról is leolvashatók legyenek az adatok. A jelölések ellenőrzése a helyszínen is alapvető fontosságú a minőségbiztosítás szempontjából.

„A szabványok nem korlátozások, hanem a minőség, a biztonság és a megbízhatóság alapkövei az építőiparban, különösen a betonacél esetében, ahol a rejtett szerkezeti elemek kritikus szerepet játszanak.”

A betonacél alkalmazása a gyakorlatban

A betonacél az építőipar szinte minden területén nélkülözhetetlen, a legkisebb építményektől a monumentális szerkezetekig. Alkalmazási területei rendkívül széleskörűek, és minden esetben a szerkezet típusához, a várható terhelésekhez és a környezeti feltételekhez igazítják a kiválasztott acélbetétek mennyiségét és elrendezését.

Alapozások

Az alapozások a szerkezet legalsó részei, amelyek a terheléseket a talajra vezetik át. A sávalapok, lemezalapok és pontalapok mindegyike jelentős mennyiségű betonacélt tartalmaz. Az acélbetétek feladata itt kettős:

• Felveszik a talaj egyenetlen süllyedéséből vagy a szerkezet aszimmetrikus terheléséből adódó húzófeszültségeket.
• Megakadályozzák a repedések kialakulását a betonban, biztosítva az alap integritását és teherbírását.

Az alapozásokban gyakran alkalmaznak vastagabb átmérőjű bordás betonacélokat, valamint hegesztett hálókat a felületi erősítésre.

Födémek és lemezszerkezetek

A födémek az épületek vízszintes teherhordó szerkezetei, amelyek elválasztják az egyes szinteket és felveszik a hasznos terheket (pl. bútorok, emberek, berendezések). A monolit vasbeton födémekben az acélbetétek elhelyezése kulcsfontosságú a hajlítónyomatékok felvételében. A födém alsó részén elhelyezett acélbetétek a húzófeszültségeket, míg a felső részén elhelyezettek a nyomófeszültségeket (vagy a negatív nyomatékokból adódó húzást) veszik fel. A hegesztett hálók és a bordás betonacél rudak kombinációját gyakran alkalmazzák.

Lemezszerkezetek, mint például az útpályák vagy ipari padlók is jelentős acélbetétezést igényelnek a repedések megelőzésére és a terheléselosztásra.

Gerendák és oszlopok

A gerendák vízszintes teherhordó elemek, amelyek a födémekről vagy falakról érkező terheket továbbítják az oszlopokra vagy falakra. Az oszlopok függőleges teherhordó elemek, amelyek a felsőbb szintek terheit vezetik le az alapozásra. Mindkét szerkezeti elem kritikus szerepet játszik az épület stabilitásában, és jelentős mennyiségű betonacélt tartalmaz:

• Gerendákban: A hosszirányú bordás betonacélok a hajlító és húzóerőket veszik fel, míg a kengyelek (gyakran sima betonacélból) a nyíróerőket veszik fel és biztosítják a hosszirányú acélbetétek helyzetét.
• Oszlopokban: A hosszirányú bordás betonacélok a nyomóerőket és a hajlítóerőket veszik fel, míg a keresztirányú kengyelek (vagy spirálbetétek) megakadályozzák a hosszirányú acélbetétek kihajlását és növelik az oszlop nyomószilárdságát.

Falazatok és pillérek

A vasbeton falak és pillérek lehetnek teherhordók vagy merevítő funkciót is elláthatnak (pl. földrengésálló szerkezetekben). Az acélbetétek hálószerűen, vízszintesen és függőlegesen is elhelyezkednek bennük, felvéve a nyomó-, húzó- és nyírófeszültségeket. A falakban gyakran alkalmaznak dupla hálós betétezést, különösen vastagabb falak esetén.

Hídszerkezetek és speciális építmények

A hidak, különösen a vasbeton hidak, hatalmas mennyiségű betonacélt tartalmaznak. Itt a nagy fesztávok, a dinamikus terhelések és a hosszú élettartam igénye miatt gyakran alkalmaznak nagy szilárdságú vagy utófeszítő acélokat. A hídlemezek, gerendák, pillérek és alátámasztások mindegyike gondosan méretezett acélbetétezést igényel.

Ezenkívül a betonacél felhasználása kiterjed:

• Alagutak és metróvonalak
• Vízépítési műtárgyak (pl. gátak, víztározók, csatornák)
• Ipari épületek és tartályok
• Előregyártott elemek (pl. panelházak, vasbeton elemek)

Minden alkalmazásnál a mérnököknek figyelembe kell venniük a helyi szabványokat, az Eurocode előírásait, a környezeti hatásokat és a gazdaságossági szempontokat a betonacél optimális kiválasztásához és elrendezéséhez.

„A betonacél rugalmassága és ereje teszi lehetővé, hogy a mérnökök szinte bármilyen formájú és funkciójú szerkezetet megálmodjanak és megvalósítsanak, a földrengésálló épületektől a monumentális hidakig.”

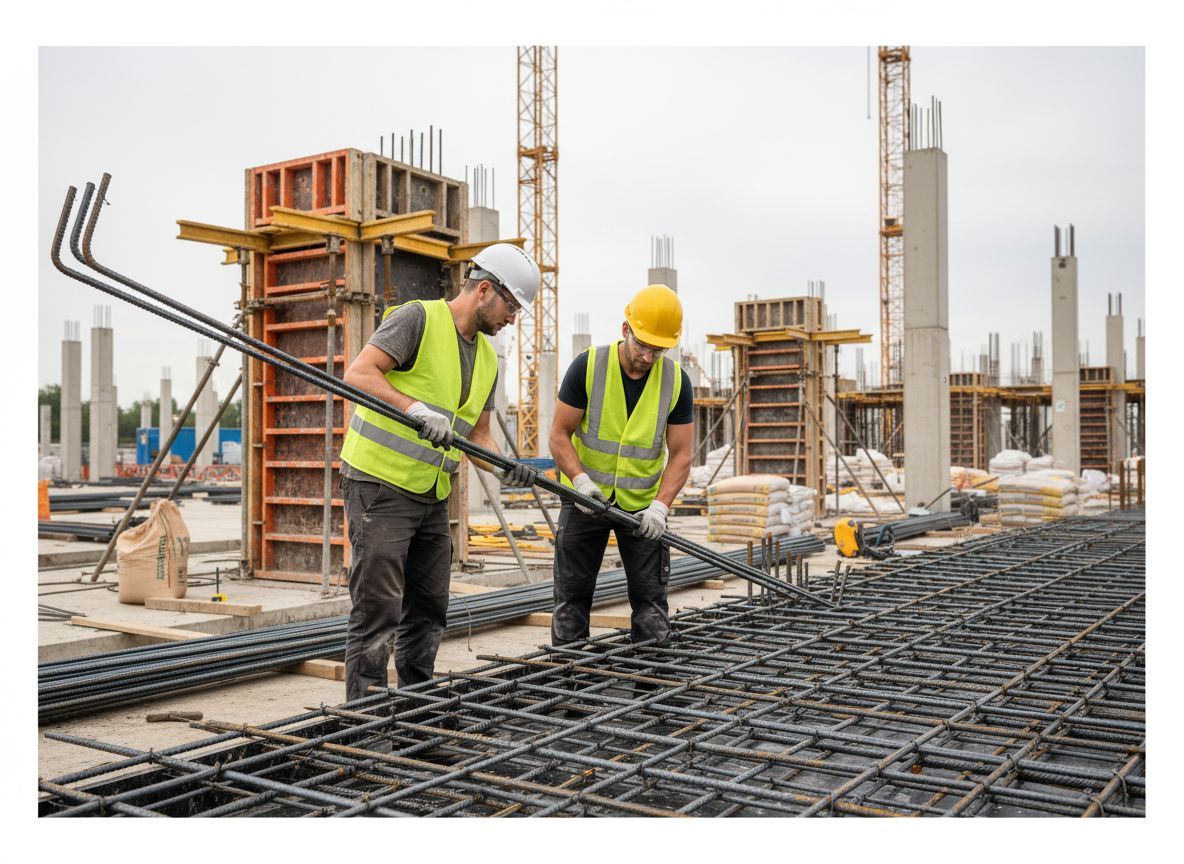

A betonacél szerelése és beépítése

A betonacél megfelelő szerelése és beépítése kulcsfontosságú a vasbeton szerkezetek stabilitása és tartóssága szempontjából. A helytelen elhelyezés vagy rögzítés súlyos statikai problémákhoz vezethet. A szerelési folyamat több lépésből áll, amelyek mindegyike precizitást és szakértelmet igényel.

Vágás és hajlítás

A betonacél rudakat a tervezett méretre kell vágni és hajlítani. Ez történhet a gyártóüzemben (előregyártott acélbetétek) vagy a helyszínen. A vágást speciális acélvágó gépekkel végzik, amelyek biztosítják a tiszta vágási felületet. A hajlítás manuális hajlítóval, vagy nagyobb átmérők esetén hidraulikus hajlítógéppel történik. Fontos betartani a szabványokban előírt minimális hajlítási sugarakat, hogy elkerüljük az acél károsodását, repedését vagy túlzott feszültségkoncentrációját. A hajlítási sugarak az acél átmérőjétől és minőségétől függenek.

Elhelyezés és rögzítés (kötözés)

A vágott és hajlított betonacél elemeket a zsaluzatba kell elhelyezni a terveknek megfelelően. Az acélbetétek pontos pozíciójának biztosítása elengedhetetlen. A rudakat acélkötöző huzallal rögzítik egymáshoz a kereszteződési pontokon. A kötözés célja nem a teherátadás, hanem az acélbetétek stabil helyzetének biztosítása a betonozás során, megakadályozva azok elmozdulását vagy elhajlását. A kötözést szakszerűen, úgynevezett kötözőfogóval végzik.

A hegesztett hálókat is kötözéssel rögzítik egymáshoz az átfedési területeken, és szükség esetén a tartóacélokhoz is.

Betonfedés és távtartók

A betonfedés az acélbetétek és a beton felülete közötti távolság. Ennek megfelelő mértéke kritikus a korrózióvédelem és a tűzállóság szempontjából. Ha a betonfedés túl vékony, az acél könnyebben korrodálódhat, és tűz esetén hamarabb elveszítheti teherbírását. A betonfedés méretét a szerkezeti tervek és a vonatkozó szabványok (pl. Eurocode 2) határozzák meg, figyelembe véve a környezeti osztályt és a tűzvédelmi követelményeket.

A megfelelő betonfedés biztosítására távtartókat használnak. Ezek lehetnek műanyag, beton vagy fém elemek, amelyek az acélbetéteket a zsaluzattól megfelelő távolságban tartják. A távtartók elhelyezése sűrűn és egyenletesen kell, hogy történjen, különösen a födémek és falak esetében, ahol a betonozás során az acél könnyen elmozdulhat a helyéről.

Hegesztés és mechanikai kötések

Bár a legtöbb betonacél kötözéssel van rögzítve, bizonyos esetekben, különösen nagy átmérőjű rudak vagy speciális szerkezetek esetén, hegesztést vagy mechanikai kötéseket alkalmaznak. Fontos megjegyezni, hogy nem minden betonacél hegeszthető. A hegeszthető acélok kémiai összetétele (különösen a széntartalom) szabályozott, hogy elkerüljék a hegesztés során bekövetkező anyagkárosodást vagy ridegtörést. A hegesztést csak képzett szakemberek végezhetik, a vonatkozó szabványok és előírások betartásával.

A mechanikai kötések (pl. menetes csatlakozók, szorítóhüvelyek) alternatívát jelentenek a hegesztés helyett, különösen olyan helyeken, ahol a hegesztés nem megengedett vagy nehézkes. Ezek a kötések biztosítják a rudak közötti folytonos erőátadást, és nagyfokú megbízhatóságot nyújtanak.

Minőségellenőrzés a helyszínen

A szerelés során folyamatos minőségellenőrzés szükséges. Ez magában foglalja:

• Az acélbetétek típusának és átmérőjének ellenőrzését a tervekkel való egyezőség szempontjából.
• Az acélbetétek helyes elhelyezésének és távolságának ellenőrzését.
• A megfelelő betonfedés biztosítását a távtartók segítségével.
• A kötözések szakszerűségének ellenőrzését.
• A hegesztések vagy mechanikai kötések minőségének ellenőrzését (ha alkalmaznak ilyet).

A gondos ellenőrzés hozzájárul a szerkezet hosszú távú biztonságához és működőképességéhez.

Kihívások és megoldások a betonacél alkalmazása során

Bár a betonacél a modern építőipar egyik legmegbízhatóbb anyaga, alkalmazása során számos kihívással kell szembenézni. Ezek a kihívások a tervezéstől a kivitelezésen át az üzemeltetésig terjedhetnek, és megfelelő megoldásokra van szükség a szerkezetek hosszú távú teljesítményének és biztonságának garantálásához.

Korrózió és annak megelőzése

A korrózió a vasbeton szerkezetek egyik legnagyobb ellensége. Az acélbetétek rozsdásodása az acél térfogatának növekedésével jár, ami feszültséget okoz a környező betonban, repedésekhez, leválásokhoz (betonlehulláshoz) és végső soron a szerkezet teherbírásának csökkenéséhez vezet. A korrózió fő okai:

• Karbonátosodás: A beton pH-értékének csökkenése a légköri CO₂ hatására.
• Kloridionok behatolása: Sós környezetben (tengerpart, jégmentesítő sók) a kloridok lebontják az acél passzív rétegét.
• Nem megfelelő betonfedés: Túl vékony vagy porózus betonfedés esetén.

Megoldások:

• Megfelelő betonfedés: A szabványokban előírt minimális betonfedés betartása, sőt, agresszív környezetben annak növelése.
• Tömör, jó minőségű beton: Alacsony vízcement arány, megfelelő adalékanyagok, gondos tömörítés és utókezelés.
• Korrózióálló betonacél: Rozsdamentes acél vagy epoxi bevonatú acél alkalmazása extrém körülmények között.
• Korróziógátló adalékok: A betonba kevert adalékok, amelyek lassítják a korróziós folyamatokat.
• Katódos védelem: Elektrokémiai módszer az acél védelmére meglévő szerkezeteknél.

Tűzállóság

Tűz esetén az acélbetétek gyorsan felmelegszenek, ami jelentősen csökkenti azok szilárdságát és teherbírását. A vasbeton szerkezet tűzállósága a betonfedés vastagságától és az acélbetétek elhelyezkedésétől függ. A beton bizonyos fokú hőszigetelést biztosít, de extrém tűz esetén ez nem elegendő.

Megoldások:

• Megnövelt betonfedés: A tűzvédelmi előírásoknak megfelelő, vastagabb betonfedés alkalmazása.
• Tűzgátló bevonatok: Speciális bevonatok az acélra vagy a betonra.
• Tűzálló beton: Speciális adalékanyagokkal gyártott beton, amely jobban ellenáll a magas hőmérsékletnek.

Fáradás és szeizmikus ellenállás

Ismétlődő vagy ciklikus terhelések (pl. hidak, ipari gépek alapjai) esetén az acélbetétek fáradása problémát jelenthet, ami a szerkezet élettartamának csökkenéséhez vezethet. Földrengésveszélyes területeken a szerkezeteknek képesnek kell lenniük nagy deformációk elviselésére törés nélkül, azaz megfelelő képlékenységgel kell rendelkezniük.

Megoldások:

• Megfelelő acélminőség: Magas képlékenységű (pl. B500B vagy C osztályú) betonacél alkalmazása.
• Gondos tervezés: A terhelési ciklusok és a szeizmikus erők figyelembevétele a méretezés során.
• Részletes acélbetétezés: Sűrűbb kengyelezés, megfelelő toldások és lehorgonyzások a képlékeny viselkedés biztosítására.
• Minőségellenőrzés: A gyártás és a szerelés során a szigorú minőségi előírások betartása.

Kivitelezési pontatlanságok és minőségellenőrzés

A helyszínen előforduló hibák, mint például az acélbetétek rossz elhelyezése, hiányos betonfedés, nem megfelelő kötözés vagy hegesztés, súlyosan ronthatják a szerkezet teljesítményét.

Megoldások:

• Részletes tervek és rajzok: Egyértelmű és pontos kivitelezési tervek.
• Szakértő munkaerő: Képzett és tapasztalt acélbetétező szakemberek alkalmazása.
• Folyamatos helyszíni felügyelet: Független mérnöki ellenőrzés a szerelési folyamat során.
• Roncsolásmentes vizsgálatok: Ultrahangos vagy röntgen vizsgálatok a beépített acélbetétek helyzetének és állapotának ellenőrzésére, ha szükséges.

Ezeknek a kihívásoknak az azonosítása és hatékony kezelése elengedhetetlen a modern, biztonságos és tartós vasbeton szerkezetek létrehozásához.

Innovációk és jövőbeli trendek a betonacél területén

A betonacél iparág folyamatosan fejlődik, ahogy a mérnökök és kutatók új anyagokat és technológiákat fejlesztenek ki a szerkezetek teljesítményének, tartósságának és fenntarthatóságának javítása érdekében. Ezek az innovációk a hagyományos acélbetétek alternatíváitól a „okos” szerkezeti megoldásokig terjednek.

Szálerősítésű polimer (FRP) betonacél

Az FRP (Fiber Reinforced Polymer) betonacél egyre népszerűbb alternatívája a hagyományos acélnak, különösen olyan alkalmazásokban, ahol a korrózió kritikus probléma. Az FRP rudak üvegszálból (GFRP), szénszálból (CFRP) vagy bazaltszálból (BFRP) készülnek, egy polimer mátrixba ágyazva. Fő előnyei:

• Kiváló korrózióállóság: Teljesen immunis a rozsdásodásra, még agresszív kémiai környezetben is.
• Nem mágneses és nem vezető: Ideális kórházakban (MRI-szobák), elektromos alállomásokon vagy más érzékeny környezetben.
• Nagy szakítószilárdság: Bizonyos típusok jóval nagyobb szakítószilárdsággal rendelkeznek, mint a hagyományos acél.
• Kisebb súly: Jelentősen könnyebb, ami könnyebb szállítást és szerelést tesz lehetővé.

Hátrányai közé tartozik a magasabb kezdeti költség, az alacsonyabb nyomószilárdság és a korlátozott tűzállóság. Alkalmazási területei közé tartoznak a tengeri szerkezetek, vegyipari létesítmények, hidak és mágnesesen érzékeny épületek.

Nagy szilárdságú betonacél

A nagy szilárdságú betonacélok (pl. 600 MPa vagy annál magasabb folyáshatárral) fejlesztése lehetővé teszi a vékonyabb szerkezetek, kisebb acélkeresztmetszetek és ezáltal a súlycsökkentés elérését. Ez anyagtakarékosságot és költségmegtakarítást eredményezhet, különösen nagy fesztávú szerkezetek vagy magas épületek esetén. Fontos azonban, hogy a nagyobb szilárdság mellett a megfelelő képlékenység is biztosított legyen, különösen szeizmikus területeken.

„Okos” betonacél és szenzorok

A „okos” betonacél beépített szenzorokkal forradalmasíthatja a szerkezetek állapotfelmérését és monitorozását. Ezek a szenzorok képesek mérni a feszültséget, a hőmérsékletet, a páratartalmat, a korrózió mértékét, sőt, akár a repedések kialakulását is. Az adatok valós időben történő gyűjtése lehetővé teszi a szerkezetek „egészségi állapotának” folyamatos nyomon követését, előre jelezve a lehetséges problémákat és optimalizálva a karbantartást. Ez jelentősen növelheti a szerkezetek biztonságát és élettartamát.

Új gyártási technológiák és fenntarthatóság

A gyártási folyamatok optimalizálása, például az energiahatékonyabb acélgyártás és a környezetbarát anyagok felhasználása egyre fontosabbá válik. Az acélipar már most is az egyik leginkább újrahasznosító iparág, ahol a betonacél jelentős része újrahasznosított fémből készül. A jövőben a cél a szén-dioxid-kibocsátás további csökkentése és a gyártási folyamatok még fenntarthatóbbá tétele.

Ezenkívül a betonacél 3D nyomtatása is egy feltörekvő technológia, amely lehetővé teheti az egyedi formák és optimalizált acélbetétezési mintázatok gyors és pontos előállítását, minimalizálva az anyagpazarlást.

Ezek az innovációk azt mutatják, hogy a betonacél, mint építőanyag, továbbra is fejlődik, és kulcsszerepet fog játszani a jövő fenntartható és ellenálló épített környezetének megteremtésében.

A betonacél kiválasztása és beszerzése – Mire figyeljünk?

A megfelelő betonacél kiválasztása és beszerzése kritikus lépés minden építési projektben. A helyes döntés garantálja a szerkezet biztonságát, tartósságát és gazdaságosságát. Számos tényezőt kell figyelembe venni, a műszaki előírásoktól a logisztikai szempontokig.

Tervezési és műszaki előírások

Először is, mindig a statikai tervekben és a műszaki leírásokban rögzített előírásokat kell követni. Ezek a dokumentumok tartalmazzák:

• A betonacél pontos típusát (pl. B500B).
• Az átmérőket és a mennyiségeket.
• A hajlítási formákat és méreteket.
• A felületi kialakítást (sima vagy bordás).
• A képlékenységi osztályt.
• A hegeszthetőségi követelményeket (ha releváns).
• A betonfedés mértékét.

Ezen előírásoktól való eltérés súlyos statikai problémákhoz vezethet, és veszélyeztetheti az építmény biztonságát.

Minőségi tanúsítványok és jelölések

A beszerzés során elengedhetetlen ellenőrizni a betonacél minőségi tanúsítványait. A gyártónak rendelkeznie kell a vonatkozó európai (EN 10080) és nemzeti (MSZ) szabványoknak való megfelelőséget igazoló dokumentumokkal. Kérjük el a termékre vonatkozó teljesítménynyilatkozatot (DoP), amely részletezi a termék műszaki tulajdonságait és a gyártás ellenőrzését.

A betonacél rudakon lévő jelöléseket is ellenőrizni kell, amelyek a gyártó azonosítóját, az acélminőséget és a gyártási tételszámot tartalmazzák. Ezek a jelölések garantálják a termék nyomon követhetőségét és a minőségbiztosítást.

Szállítók és megbízhatóság

Válasszunk megbízható, referenciákkal rendelkező szállítót vagy gyártót. Fontos, hogy a beszállító képes legyen a szükséges mennyiséget és minőséget időben biztosítani. Érdemes több ajánlatot is bekérni, de ne csak az ár legyen a döntő tényező; a minőség és a megbízhatóság hosszú távon sokkal fontosabb.

Különösen nagy projektek esetén érdemes lehet előregyártott, hajlított betonacélt rendelni, ami felgyorsíthatja a helyszíni munkát és csökkentheti a hulladékot.

Szállítás és tárolás

A betonacél szállítása és tárolása is kritikus a minőség megőrzése szempontjából. A rudakat és hálókat úgy kell szállítani, hogy ne sérüljenek meg, ne szennyeződjenek el (pl. olajjal, sárral) vagy ne deformálódjanak. A tárolás során védeni kell őket a nedvességtől és a talajjal való közvetlen érintkezéstől, hogy elkerüljük a korrózió megindulását. Ideális esetben fedett, száraz helyen kell tárolni, vagy legalábbis letakarni.

Költségek és gazdaságosság

Bár a minőség a legfontosabb, a költséghatékonyság is szempont. A betonacél ára a világpiaci acélárakhoz kötött, ezért érdemes figyelemmel kísérni az ártrendeket. A nagyobb tételben történő vásárlás általában kedvezőbb árat eredményez. Az előregyártott elemek vagy a méretre vágott és hajlított acélbetétek magasabb egységárral járhatnak, de a helyszíni munkaerő- és időmegtakarítás révén összességében gazdaságosabb megoldást jelenthetnek.

A gondos tervezés, a megfelelő minőségű anyagok kiválasztása és a szakszerű kivitelezés együttesen biztosítja a vasbeton szerkezetek hosszú távú megbízhatóságát és gazdaságos üzemeltetését.
