Automataesztegák: működése és ipari alkalmazása

A modern ipari termelés gerincét képező technológiák közül az automataesztergák kiemelkedő szerepet töltenek be. Ezek a precíziós szerszámgépek forradalmasították a fém- és anyagmunkálást, lehetővé téve komplex alkatrészek gyors, pontos és költséghatékony gyártását. Az egyszerű csavaroktól a bonyolult orvosi implantátumokig, az automataesztergák a legkülönfélébb iparágakban biztosítják a folyamatos, magas minőségű gyártást, hozzájárulva a globális gazdaság fejlődéséhez és az innovációhoz.

Az automataesztergálás lényege a forgó alkatrészről történő anyagleválasztás, melynek során a szerszám (esztergakés) forgácsolással alakítja ki a kívánt formát. A hagyományos esztergagépekkel ellentétben az automata változatok képesek a teljes megmunkálási folyamatot – az anyagadagolástól a kész alkatrész leválasztásáig – emberi beavatkozás nélkül, programozottan végrehajtani. Ez a képesség teszi őket nélkülözhetetlenné a sorozatgyártásban, ahol a pontosság, az ismételhetőség és a termelékenység kulcsfontosságú.

A technológia fejlődésével az automataesztergák is jelentős átalakuláson mentek keresztül. A kezdeti mechanikus, bütykös vezérlésű gépek helyét mára a számítógépes numerikus vezérlésű (CNC) automataesztergák vették át, amelyek páratlan rugalmasságot, pontosságot és komplexitást kínálnak. Ezek a gépek nem csupán esztergálásra képesek, hanem gyakran integrálnak marási, fúrási és menetvágási funkciókat is, így egyetlen gépben valósulhat meg a teljes alkatrészgyártás.

Az automataesztergálás alapjai és működési elve

Az automataesztergálás alapvető célja a forgácsolás, azaz a nyersanyagból (általában rúdanyagból) történő anyagleválasztás, amelynek eredményeként egy pontosan meghatározott geometriájú alkatrész jön létre. Ez a folyamat több kulcsfontosságú elemet foglal magában, amelyek szinkronizált működése biztosítja a hatékony és precíz gyártást.

A folyamat az anyagtovábbítással kezdődik. Az automataesztergák jellemzően rúdanyaggal dolgoznak, amelyet egy adagoló rendszer automatikusan juttat be a gép főorsójába. Ez a rúd folyamatosan forog, miközben a rögzített vagy mozgó szerszámok megmunkálják. A rúdanyag továbbítása történhet hidraulikus, pneumatikus vagy szervomotoros rendszerekkel, biztosítva a stabil és pontos adagolást.

A főorsó az automataeszterga szíve, amely a rúdanyagot nagy sebességgel forgatja. A főorsó precíz csapágyazása és kiegyensúlyozása elengedhetetlen a rezgésmentes, nagy pontosságú megmunkáláshoz. A főorsóhoz csatlakozik a tokmány vagy patron, amely szilárdan rögzíti az anyagot a forgás során. A modern gépek gyakran rendelkeznek ellentengellyel vagy ellenorsóval is, amely lehetővé teszi az alkatrész hátoldalának megmunkálását, vagy a kész darab leválasztását anélkül, hogy az anyagot át kellene fogni.

A szerszámozás kulcsfontosságú az esztergálásban. Az automataesztergák számos különböző szerszámot képesek befogni és automatikusan váltani közöttük. Ezek lehetnek esztergakések (profil, beszúró, leszúró), fúrók, marók, menetmetszők, dörzsárak és egyéb speciális szerszámok. A szerszámok a szerszámtárban vagy revolverfejen helyezkednek el, és a CNC program utasításai szerint mozognak az X, Y, Z tengelyeken, sőt, gyakran B és C tengelyeken is, amelyek további mozgásszabadságot biztosítanak a komplexebb geometriák megmunkálásához.

A hűtés és kenés létfontosságú a forgácsolási folyamat során. A hűtő-kenő folyadékok csökkentik a súrlódást, elvezetik a hőt a szerszámról és az anyagról, meghosszabbítva a szerszám élettartamát és javítva a felületi minőséget. Emellett segítik a forgács eltávolítását a munkaterületről, megelőzve az elakadást és a sérüléseket. A forgácskezelés szintén automatizált, a forgácsot általában egy szállítószalag gyűjti össze és vezeti el.

„Az automataesztergák az ipari termelés svájci bicskái: egyetlen gépben egyesítik a sebességet, a pontosságot és a sokoldalúságot, melyek elengedhetetlenek a modern gyártási kihívások leküzdéséhez.”

A CNC technológia az automataesztergálásban

A számítógépes numerikus vezérlés (CNC) az automataesztergák működésének alapköve, amely lehetővé tette a gépek soha nem látott pontosságát, rugalmasságát és automatizáltságát. A CNC rendszer lényegében egy számítógép, amely a gép mozgását és funkcióit irányítja egy előre megírt program alapján.

A CNC programozás alapja a G-kód és az M-kód. A G-kódok (geometrikus kódok) határozzák meg a szerszám mozgását a munkadarabhoz képest, például egyenes vonalú vagy köríves mozgást, fúrást, menetvágást. Az M-kódok (kiegészítő funkciók) a gép nem geometriai funkcióit vezérlik, mint például a főorsó forgásának indítása/leállítása, hűtőfolyadék be/ki kapcsolása, szerszámváltás, vagy a munkadarab befogása/kiengedése.

A programozás történhet manuálisan, közvetlenül a gépen, de a komplexebb alkatrészekhez és a hatékonyabb munkafolyamatokhoz ma már szinte kizárólag CAD/CAM (Computer-Aided Design / Computer-Aided Manufacturing) szoftvereket használnak. A CAD szoftverekkel megtervezik az alkatrészt, majd a CAM szoftverek ebből a 3D modellből generálják a CNC programot (G-kódokat), figyelembe véve a gép típusát, a szerszámokat és az anyag tulajdonságait.

A CNC rendszer folyamatosan figyeli a gép tengelyeinek pozícióját és sebességét visszacsatolási rendszerek segítségével. Ezek általában inkrementális vagy abszolút jeladók, amelyek mérik a motorok vagy a mozgó alkatrészek elmozdulását. Bármilyen eltérés esetén a vezérlés azonnal korrigálja a mozgást, biztosítva a rendkívül magas pozicionálási és ismétlési pontosságot, amely a mikronos nagyságrendet is elérheti.

A modern CNC vezérlők felhasználóbarát felülettel rendelkeznek, amelyek lehetővé teszik a programok egyszerű betöltését, szerkesztését és szimulációját. A szimuláció kulcsfontosságú lépés, mivel segítségével még a tényleges megmunkálás előtt ellenőrizhető a program helyessége, az ütközések elkerülése és a ciklusidő optimalizálása, minimalizálva a hibákat és az anyagpazarlást.

Az automataesztergák főbb típusai és jellemzőik

Az automataesztergák széles skálája létezik, amelyek mindegyike specifikus gyártási igényekre és alkatrésztípusokra optimalizált. A választás a gyártandó alkatrész geometriájától, méretétől, a szükséges pontosságtól és a sorozat nagyságától függ.

Hosszgyártó automataesztergák (Swiss-type lathes)

A hosszgyártó automataesztergák, vagy más néven svájci típusú esztergák, a precíziós megmunkálás mesterei. Különlegességük abban rejlik, hogy a szerszámok nem a munkadarabbal párhuzamosan mozognak az X tengelyen, hanem a munkadarab tengelyével párhuzamosan, a főorsóval együtt mozog a rúdanyag a vezetőperselyen keresztül. A szerszámok a vezetőpersely közvetlen közelében helyezkednek el, rendkívül rövid távolságra a megmunkálási ponttól, ami kivételes merevséget és pontosságot biztosít.

Ennek a kialakításnak köszönhetően a hosszú, vékony alkatrészek is nagy pontossággal megmunkálhatók anélkül, hogy elhajolnának vagy vibrálnának. A vezetőpersely folyamatosan támasztja az anyagot, így minimalizálva a rezgéseket. Ezek a gépek ideálisak apró, komplex és nagy precizitású alkatrészek gyártására, például az orvosi műszergyártásban (implantátumok, sebészeti eszközök), az óraiparban, az elektronikai iparban (csatlakozók, szenzorok) és az optikai iparban.

A modern hosszgyártó esztergák jellemzően több tengellyel (akár 10-12 tengely) rendelkeznek, beleértve a főorsót, ellenorsót, Y-tengelyt és gyakran B-tengelyt is, amely lehetővé teszi a szögben álló fúrásokat és marásokat. Képesek egyidejűleg több szerszámmal dolgozni, jelentősen csökkentve a ciklusidőt és növelve a termelékenységet.

Revolveresztergák (Turret lathes)

A revolveresztergák a sokoldalúságot és a közepes sorozatgyártást képviselik. Fő jellemzőjük a revolverfej, amelyre számos különböző szerszám rögzíthető. Ez a revolverfej automatikusan forgatható, így gyorsan válthatók a szerszámok anélkül, hogy a gépkezelőnek manuálisan kellene beavatkoznia.

A revolverfejen általában 6-12 vagy több szerszámhely található, amelyekre esztergakések, fúrók, menetvágók és egyéb szerszámok szerelhetők. A modern CNC revolveresztergák gyakran rendelkeznek hajtott szerszámokkal is, amelyekkel marási, fúrási és menetvágási műveletek végezhetők el a forgó munkadarabon, kiegészítve az esztergálási funkciókat.

Ezek a gépek kiválóan alkalmasak olyan alkatrészek gyártására, amelyek többféle megmunkálási lépést igényelnek, és ahol a szerszámváltás sebessége fontos tényező. Az autóiparban, az általános gépgyártásban és a hidraulikai alkatrészek gyártásában gyakran alkalmazzák őket. Bár a hosszgyártó esztergákhoz képest talán kevésbé precízek nagyon vékony alkatrészek esetén, a robusztusabb, nagyobb átmérőjű darabok megmunkálásában rendkívül hatékonyak.

Többorsós automataesztergák (Multi-spindle lathes)

A többorsós automataesztergák a legmagasabb termelékenységet kínálják a nagyszériás gyártásban. Ahogy a nevük is mutatja, ezek a gépek több (általában 4, 6 vagy 8) főorsóval rendelkeznek, amelyek egyszerre több munkadarabot is képesek megmunkálni.

A működési elv az, hogy a rúdanyagot minden orsóba adagolják, és az orsók egy ciklus során lépésről lépésre forognak az egyes megmunkálási állomások között. Minden állomáson más-más szerszám végzi a megmunkálást, így egy teljes ciklus alatt annyi kész alkatrész készül el, ahány orsóval a gép rendelkezik. Ez a párhuzamos megmunkálás drámaian csökkenti az egy alkatrészre jutó ciklusidőt, ami rendkívül költséghatékonyá teszi a nagyszériás gyártást.

A többorsós esztergák lehetnek mechanikusan vezéreltek (bütykös) vagy CNC vezérlésűek. A CNC vezérlésű változatok nagyobb rugalmasságot kínálnak a programozás és a beállítások terén. Fő alkalmazási területeik az autóipar (motoralkatrészek, csavarok, tengelyek), a hidraulika, pneumatika, valamint minden olyan iparág, ahol nagyszámú, azonos alkatrészre van szükség.

Egyéb speciális típusok

Léteznek ezenkívül speciális automataeszterga típusok is, például a maró-eszterga központok (turn-mill centers), amelyek egyesítik az esztergálás és a marás képességeit egyetlen gépben. Ezek a gépek rendkívül komplex, többoldalú megmunkálást igénylő alkatrészek gyártására alkalmasak, minimalizálva az átszerelési időt és növelve a pontosságot.

A mikroesztergák a miniatűr alkatrészekre specializálódtak, ahol a pontosság és a felületi minőség a legfontosabb. Ezeket az orvosi, óra- és elektronikai iparban használják.

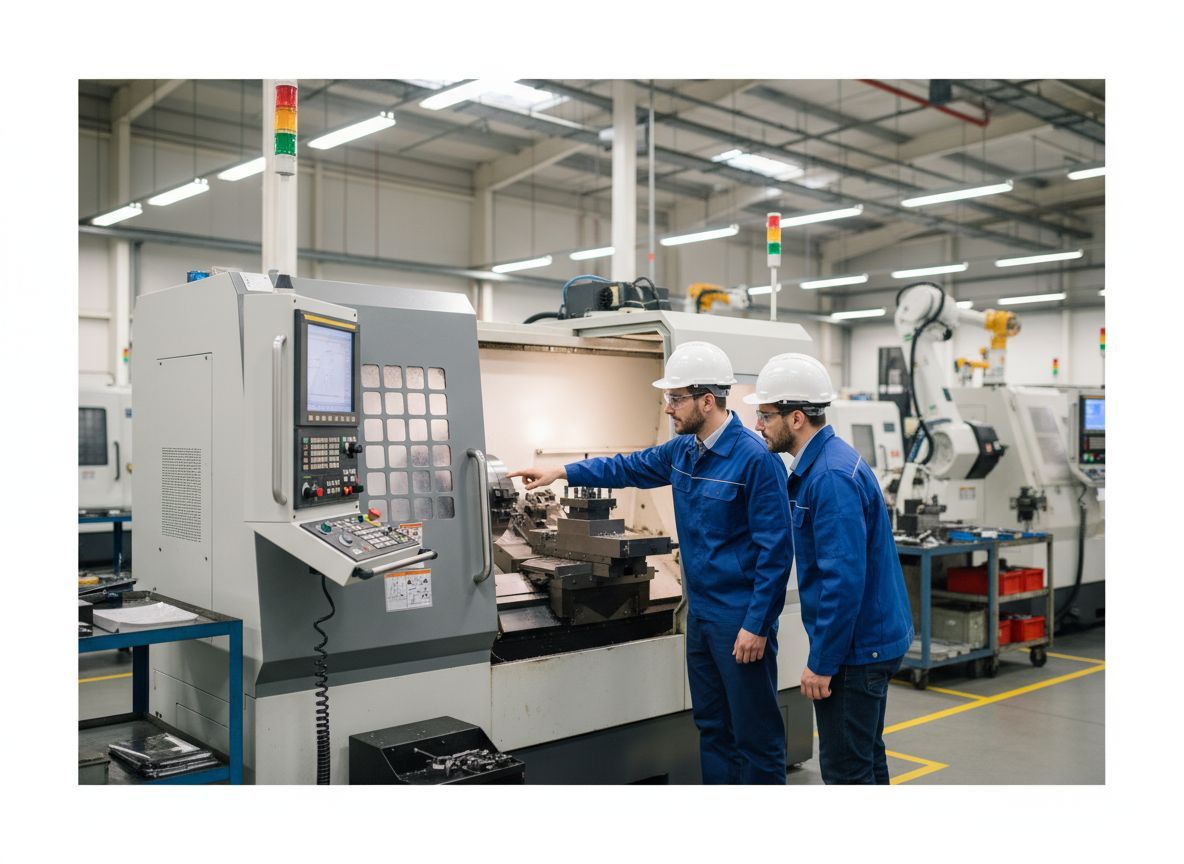

Az automataesztergák kulcsfontosságú alkatrészei és rendszerei

Egy modern automataeszterga rendkívül összetett gép, amely számos precíziós alkatrész és rendszer harmonikus együttműködésére épül. Ezek az elemek biztosítják a gép stabilitását, pontosságát és termelékenységét.

• Gépágy és vezetékek: A gépágy adja a gép alapvető merevségét és stabilitását. Erre épülnek a precíziós vezetékek (általában lineáris vezetékek vagy prizmás vezetékek), amelyek biztosítják a szerszámok és a főorsó pontos és sima mozgását az egyes tengelyeken. A merev szerkezet alapvető a rezgésmentes megmunkáláshoz és a felületi minőség eléréséhez.
• Főorsó és hajtásrendszer: A főorsó a munkadarabot forgatja. A modern gépekben nagy teljesítményű, szervomotoros főorsók találhatók, amelyek széles fordulatszám-tartományt és nagy nyomatékot biztosítanak. A főorsó precíziós csapágyazása létfontosságú a pontosság és a rezgésmentes működés szempontjából. Az ellentengely (ellenorsó) hasonlóan működik, de a munkadarab másik oldalának megmunkálására szolgál.
• Tokmányok és patronok: Ezek az eszközök rögzítik a munkadarabot a főorsóban. A tokmányok általában pofákkal fognak, míg a patronok egy szorítógyűrűvel, amely pontosabban és nagyobb erővel képes befogni a rúdanyagot. Az automatizált befogórendszerek gyors és megbízható rögzítést biztosítanak.
• Szerszámtárak és revolverfejek: Ezek az egységek tárolják és automatikusan váltják a megmunkáláshoz szükséges szerszámokat. A revolverfejek gyorsan elforgathatók, míg a szerszámtárak nagyobb számú szerszámot képesek befogadni, gyakran automatikus szerszámváltóval kiegészítve.
• Hajtott szerszámok: Sok automataeszterga rendelkezik hajtott szerszámokkal, amelyek saját motorral rendelkeznek, és forgó mozgást végezhetnek. Ezekkel a szerszámokkal marási, fúrási, horonymarási és menetvágási műveletek végezhetők el anélkül, hogy az alkatrészt át kellene tenni egy másik gépre.
• Anyagtovábbító rendszerek: Ezek a rendszerek automatikusan adagolják a rúdanyagot a gépbe. Lehetnek hidraulikus, pneumatikus vagy szervomotoros vezérlésűek, és biztosítják a folyamatos anyagellátást a megmunkálás során.
• Hűtő-kenő folyadék rendszerek: A hűtőfolyadékok elengedhetetlenek a hőelvezetéshez, a súrlódás csökkentéséhez és a forgács eltávolításához. A rendszerek szűrőket, szivattyúkat és fúvókákat tartalmaznak, amelyek a megfelelő helyre juttatják a folyadékot.
• Forgácseltávolító rendszerek: A forgácsot a munkaterületről el kell távolítani a folyamatos működés és a biztonság érdekében. Ez történhet szállítószalagokkal, forgácskonvejorokkal vagy nagynyomású hűtőfolyadék-öblítéssel.
• Mérőrendszerek és tapintók: A modern gépek gyakran tartalmaznak beépített mérőrendszereket (pl. lézeres szerszámbemérő, tapintó) a szerszámok és a munkadarab pozíciójának és méreteinek ellenőrzésére. Ez lehetővé teszi a megmunkálás közbeni korrekciókat és a minőségellenőrzést.
• Vezérlőpanel és HMI (Human-Machine Interface): A kezelőfelület, amelyen keresztül a gépkezelő kommunikál a géppel, betölti a programokat, figyeli a folyamatokat és beavatkozik, ha szükséges.

Anyagválasztás és megmunkálhatóság az automataesztergálásban

Az automataesztergákon megmunkálható anyagok köre rendkívül széles, a fémektől a műanyagokon át a kompozitokig terjed. Az anyagválasztás alapvetően befolyásolja a megmunkálási paramétereket, a szerszámválasztást és a végtermék minőségét.

Fémek

A leggyakrabban megmunkált anyagok a különböző fémek és ötvözetek:

• Acélok: Széles körben használatosak, a szénacéloktól a rozsdamentes acélokon át az ötvözött acélokig. A megmunkálhatóságuk nagyban függ az ötvözőelemektől és a hőkezeléstől. A rozsdamentes acélok (pl. 304, 316) különösen népszerűek korrózióállóságuk miatt, de megmunkálásuk nagyobb kihívást jelenthet a keménységük és a forgácsképződésük miatt.
• Alumínium és ötvözetei: Könnyűek, jó hővezető képességűek és viszonylag könnyen megmunkálhatók. Gyakran használják az autóiparban, repülőgépiparban és elektronikai iparban. Az alumínium megmunkálásához speciális szerszámgeometriák és hűtőfolyadékok szükségesek a forgácsragadás elkerülésére.
• Réz és rézötvözetek (sárgaréz, bronz): Kiváló elektromos és hővezető képességűek, valamint jó korrózióállóságúak. A sárgaréz különösen jól megmunkálható, gyakran használják csatlakozókhoz, szelepekhez. A bronz keményebb és kopásállóbb.
• Titán és ötvözetei: Rendkívül nagy szilárdság/tömeg arányúak és kiváló korrózióállóságúak, különösen az orvosi és repülőgépiparban használtak. Megmunkálásuk nagy kihívást jelent a keménység, a hővezetési tulajdonságok és a kémiai reaktivitás miatt, speciális szerszámokat és megmunkálási stratégiákat igényelnek.
• Nikkelötvözetek (Inconel, Hastelloy): Magas hőmérsékleten is megőrzik szilárdságukat és korrózióállóságukat, az energetikában és repülőgépiparban alkalmazzák. Rendkívül nehezen megmunkálhatók, speciális szerszámanyagokat és alacsony forgácsolási sebességet igényelnek.

Műanyagok és kompozitok

Az automataesztergák nem csak fémek megmunkálására alkalmasak. Számos műanyag (pl. POM, PEEK, PTFE, Nylon) és kompozit anyag (pl. szénszálas erősítésű műanyagok) is megmunkálható rajtuk. A műanyagok megmunkálásakor a hőfejlődésre és a forgács eltávolítására kell különösen odafigyelni, mivel könnyen olvadhatnak vagy deformálódhatnak. A kompozitok pedig gyakran abrazívak, gyorsan koptatják a szerszámokat, ezért gyémánt vagy PCD (polikristályos gyémánt) szerszámokat alkalmaznak.

Megmunkálási paraméterek

Az anyag tulajdonságai mellett a megmunkálási paraméterek (fordulatszám, előtolás, fogásmélység) is kulcsfontosságúak a sikeres esztergáláshoz. Ezeket a paramétereket az anyag típusa, a szerszám anyaga és geometriája, a gép teljesítménye és a kívánt felületi minőség alapján kell optimalizálni. A rosszul megválasztott paraméterek túl gyors szerszámkopáshoz, rossz felületi minőséghez vagy akár a munkadarab károsodásához vezethetnek.

A modern CAM szoftverek és a gépgyártók által biztosított adatbázisok segítenek a megfelelő paraméterek kiválasztásában, de a tapasztalat és a finomhangolás elengedhetetlen a tökéletes eredmény eléréséhez.

Az automataesztergálás programozása és optimalizálása

Az automataesztergák teljes potenciáljának kihasználásához elengedhetetlen a precíz programozás és a folyamatok folyamatos optimalizálása. Ez a két terület szorosan összefügg, és jelentősen befolyásolja a gyártás hatékonyságát, költségeit és a termékek minőségét.

CAD/CAM szoftverek

Ahogy korábban említettük, a modern automataesztergálásban a CAD/CAM szoftverek játszanak központi szerepet. A mérnökök először CAD (Computer-Aided Design) szoftverekkel hozzák létre az alkatrészek 3D modelljeit. Ezek a modellek tartalmazzák az összes geometriai információt, a méreteket, toleranciákat és felületi érdességre vonatkozó előírásokat.

Ezt követően a CAM (Computer-Aided Manufacturing) szoftver veszi át a feladatot. A CAM program a 3D modell alapján automatikusan generálja a megmunkálási útvonalakat (toolpath) és a szükséges G-kódokat. Ez a folyamat magában foglalja a szerszámok kiválasztását, a forgácsolási paraméterek (fordulatszám, előtolás, fogásmélység) meghatározását, a megmunkálási sorrend optimalizálását és az esetleges ütközések ellenőrzését. A CAM rendszerek képesek figyelembe venni a gép kinematikai sajátosságait, a szerszámtár kapacitását és az anyag tulajdonságait, így biztosítva a legoptimálisabb gyártási stratégiát.

Szimuláció és ütközésvizsgálat

A CAM szoftverek egyik legfontosabb funkciója a szimuláció. A program generálása után a szoftver virtuálisan futtatja le a megmunkálási folyamatot. Ez lehetővé teszi, hogy a gépkezelők vagy programozók még a tényleges gyártás előtt észrevegyék és kijavítsák a lehetséges hibákat, mint például:

• Ütközések: A szerszám és a munkadarab, a szerszám és a tokmány, vagy a gép mozgó részei közötti ütközések elkerülhetők.
• Anyagtávolságok: Ellenőrizhető, hogy minden felület megfelelően megmunkálódik-e, és nem marad-e túl sok vagy túl kevés anyag.
• Ciklusidő: A szimuláció pontos becslést ad a gyártási időről, ami kulcsfontosságú a költségkalkulációhoz és a termelési tervezéshez.
• Forgácseltávolítás: Egyes szimulációk még a forgács képződését és eltávolítását is képesek modellezni.

A szimulációval jelentősen csökkenthető az első alkatrészek gyártásával járó kockázat, a selejt mennyisége és az átszerelési idő.

Programozási nyelvek (G-kód, M-kód)

Bár a CAM szoftverek automatikusan generálják a G-kódokat, a programozóknak és gépkezelőknek alapvető ismeretekkel kell rendelkezniük ezekről a nyelvekről a programok finomhangolásához és a hibaelhárításhoz.

N10 G90 G54 G00 X100.0 Y50.0 Z10.0 (Abszolút koordinátarendszer, munkadarab nullpont beállítása, gyorspozicionálás)
N20 M03 S2000 (Főorsó indítása óramutató járásával megegyezően, 2000 ford/perc)
N30 G01 Z-5.0 F100 (Lineáris előtolás Z irányba -5 mm-ig, 100 mm/perc előtolással)
N40 G02 X110.0 Y50.0 I5.0 J0.0 (Köríves interpoláció, középpont x+5, y+0)
N50 M05 (Főorsó leállítása)
N60 M30 (Program vége)

Ez egy egyszerű példa, amely bemutatja, hogyan adják meg a G-kódok a mozgásokat és az M-kódok a kiegészítő funkciókat. A valós programok sokkal komplexebbek, alprogramokat, ciklusokat és paraméteres programozást is tartalmazhatnak.

Optimalizálási stratégiák

Az automataesztergálás optimalizálása nem csak a programozásról szól, hanem a teljes gyártási folyamat finomhangolásáról. Néhány kulcsfontosságú stratégia:

• Ciklusidő csökkentése: Ez az egyik legfontosabb cél. Elérhető a szerszámút optimalizálásával, a gyorsabb előtolási sebességek alkalmazásával (az anyag és szerszám korlátain belül), a szerszámváltási idők minimalizálásával és a párhuzamos műveletek kihasználásával (pl. ellenorsóval történő megmunkálás).
• Szerszámélettartam növelése: A drága szerszámok cseréje jelentős költséget és állásidőt jelent. Az optimalizált forgácsolási paraméterek, a megfelelő hűtő-kenő folyadékok, a megfelelő szerszámanyag és bevonat kiválasztása, valamint a szerszámok kopásának monitorozása hozzájárul a szerszámélettartam növeléséhez.
• Felületi minőség javítása: A megfelelő forgácsolási paraméterek, a szerszámgeometria, a gép merevsége és a hűtés mind hozzájárulnak a kívánt felületi érdesség eléréséhez.
• Anyagfelhasználás optimalizálása: A programozás során minimalizálni kell az anyagveszteséget, például az alkatrészek szoros elhelyezésével a rúdanyagon.
• Energiahatékonyság: Az optimalizált megmunkálási stratégiák és a modern, energiahatékony gépek használata csökkentheti az energiafogyasztást.

„A sikeres automataesztergálás titka a programozás és az optimalizálás harmóniájában rejlik. A precízen megírt kód és a folyamatos finomhangolás garantálja a maximális hatékonyságot és a tökéletes alkatrészeket.”

Minőségellenőrzés és precízió az automataesztergálásban

A modern iparban a minőség a legfontosabb elvárás. Az automataesztergákkal gyártott alkatrészeknek szigorú tűréseket kell teljesíteniük, gyakran mikronos pontossággal. Ennek biztosításához kifinomult minőségellenőrzési módszerekre és a precíziós gyártás alapelveinek betartására van szükség.

Mérés a gépen belül (in-process gauging)

Az egyik leghatékonyabb módszer a minőség biztosítására az in-process mérés, azaz a mérés közvetlenül a megmunkálási folyamat során, a gépen belül. Ez történhet:

• Kontakt tapintókkal: A tapintók érintkeznek a munkadarabbal, és pontosan meghatározzák annak méreteit vagy pozícióját. Ezek az adatok visszavezethetők a CNC vezérléshez, amely szükség esetén automatikusan korrigálja a szerszámpozíciót vagy a megmunkálási paramétereket a tűrések betartása érdekében.
• Lézeres szerszámbemérőkkel: Ezek a rendszerek a szerszámok kopását vagy törését ellenőrzik megmunkálás közben vagy szerszámváltás után. A lézeres mérés rendkívül gyors és pontos, lehetővé téve a kopott szerszámok időben történő cseréjét.
• Kamera alapú rendszerekkel: Egyes fejlett rendszerek kamerákat használnak az alkatrészek geometriai jellemzőinek ellenőrzésére, különösen apró vagy komplex formák esetén.

Az in-process mérés előnye, hogy még a hibák kialakulása előtt beavatkozik, minimalizálva a selejt mennyiségét és a gyártási időt.

Utólagos mérés

A megmunkálás után az alkatrészeket gyakran utólagos méréseknek vetik alá, hogy ellenőrizzék a végső méreteket és a felületi minőséget. Ehhez számos mérőeszköz áll rendelkezésre:

• Digitális tolómérők és mikrométerek: Alapvető eszközök a méretellenőrzéshez.
• Koordináta mérőgépek (CMM): Rendkívül pontos 3D méréseket végeznek komplex geometriájú alkatrészeken. Ezek a gépek érintkező vagy optikai tapintókkal dolgoznak, és részletes mérési jegyzőkönyvet készítenek.
• Profilprojektorok és optikai mérőrendszerek: Kisebb, precíziós alkatrészek kontúrjának és méreteinek vizuális ellenőrzésére szolgálnak.
• Felületi érdességmérők (profilométerek): A felület minőségét, érdességét mérik, ami kritikus lehet bizonyos alkalmazásokban (pl. csúszófelületek, tömítések).

Az utólagos mérés biztosítja, hogy csak a specifikációknak megfelelő alkatrészek kerüljenek kiszállításra, de nem képes megelőzni a selejt gyártását.

Toleranciák és felületi érdesség

Minden alkatrészhez tűrések (toleranciák) tartoznak, amelyek meghatározzák a megengedett méretbeli eltéréseket. Az automataesztergáknak képesnek kell lenniük ezeknek a tűréseknek a betartására. A modern gépek és a precíz programozás lehetővé teszi a szűk tűrések, akár a mikronos nagyságrendű pontosság elérését is.

A felületi érdesség szintén kulcsfontosságú minőségi paraméter. A Ra (átlagos érdesség) érték határozza meg a felület simaságát. Egyes alkalmazásokban (pl. csapágyfelületek, hidraulikus hengerek) rendkívül sima felületre van szükség, amit speciális finomító megmunkálási lépésekkel (pl. polírozás, köszörülés) vagy optimalizált esztergálási paraméterekkel lehet elérni.

Hibalehetőségek és azok elkerülése

Annak ellenére, hogy az automataesztergák rendkívül megbízhatóak, hibák előfordulhatnak. Gyakori hibalehetőségek:

• Szerszámkopás vagy -törés: A kopott szerszámok rossz felületi minőséget és pontatlanságot okoznak. A törött szerszámok súlyos gépkárosodáshoz vezethetnek. Megelőzhető a rendszeres szerszámbeméréssel, a megfelelő szerszámanyag és bevonat kiválasztásával, valamint a forgácsolási paraméterek optimalizálásával.
• Anyaghajlás vagy vibráció: Különösen vékony, hosszú alkatrészeknél fordulhat elő. Elkerülhető a megfelelő anyagmegfogással (pl. vezetőpersely), a támasztóperselyek használatával és az optimális forgácsolási paraméterekkel.
• Forgácselakadás: A hosszú, kusza forgácsok elakadhatnak a munkaterületen, károsítva az alkatrészt vagy a szerszámot. Megelőzhető a forgácstörő geometriájú szerszámok alkalmazásával, a megfelelő hűtőfolyadék-nyomással és a forgácseltávolító rendszerek hatékony működésével.
• Programozási hibák: A helytelen G-kódok vagy CAM beállítások hibás alkatrészekhez vagy ütközésekhez vezethetnek. A szimuláció és a programok alapos ellenőrzése elengedhetetlen.
• Gépkarbantartás hiánya: A kenés hiánya, a szennyeződések, a kopott alkatrészek mind ronthatják a gép pontosságát és megbízhatóságát. A rendszeres, megelőző karbantartás kulcsfontosságú.

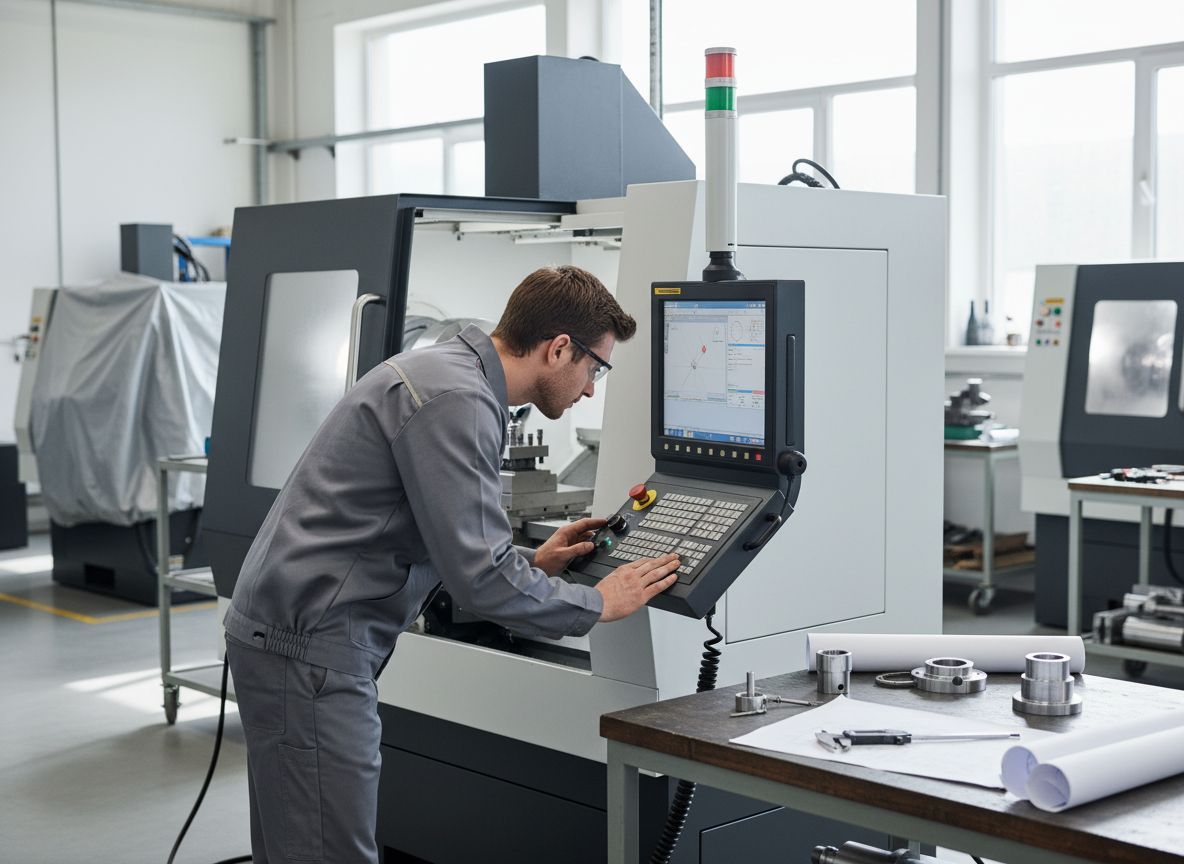

Az automataesztergák ipari alkalmazásai

Az automataesztergák sokoldalúságuknak és precizitásuknak köszönhetően szinte minden iparágban megtalálhatók, ahol precíziós fém- vagy műanyag alkatrészekre van szükség. Az alábbiakban bemutatunk néhány kiemelt ipari alkalmazási területet.

Autóipar

Az autóipar az automataesztergák egyik legnagyobb felhasználója. Számos kritikus fontosságú alkatrész készül ezeken a gépeken, amelyek hozzájárulnak a járművek biztonságához, teljesítményéhez és megbízhatóságához.

• Motoralkatrészek: Szelepek, szelepülékek, főtengelyek, vezérműtengelyek, dugattyúcsapok, befecskendező fúvókák és egyéb apró, precíziós alkatrészek.
• Váltómű alkatrészek: Tengelyek, fogaskerekek, perselyek, csapok.
• Futómű és fékrendszer: Féknyergek alkatrészei, tengelycsonkok, csavarok, anyák.
• Üzemanyagrendszer alkatrészei: Csőcsatlakozók, szelepek, szivattyú alkatrészek.
• Elektromos és elektronikai alkatrészek: Csatlakozók, érzékelők házai, szenzorok precíziós alkatrészei.

A nagyszériás gyártás és a szigorú minőségi követelmények miatt az autóiparban gyakran alkalmaznak többorsós és CNC revolveresztergákat a gyors és hatékony gyártás érdekében.

Repülőgépipar

A repülőgépiparban a biztonság, a megbízhatóság és a könnyű súly a legfontosabb szempontok. Az automataesztergák itt is kulcsszerepet játszanak a nagy szilárdságú, precíziós alkatrészek gyártásában, gyakran exotikus anyagokból, mint például titánötvözetek, nikkelötvözetek vagy nagy szilárdságú alumíniumötvözetek.

• Turbinaalkatrészek: Komplex geometriájú tengelyek, perselyek, csatlakozók, amelyek ellenállnak a magas hőmérsékletnek és a nagy igénybevételnek.
• Hidraulikus és pneumatikus rendszerek: Szelepek, csatlakozók, hengerek, amelyek a repülőgép irányításáért és működéséért felelnek.
• Futómű alkatrészek: Csapok, tengelyek, perselyek.
• Rögzítőelemek: Speciális csavarok, anyák, szegecsek.

A hosszgyártó esztergák és a maró-eszterga központok különösen alkalmasak a repülőgépiparban előforduló komplex és nagy pontosságú alkatrészek megmunkálására.

Orvosi műszergyártás

Az orvosi műszergyártás, vagy biomedikai ipar, a precízió és a tisztaság szempontjából az egyik legigényesebb terület. Az automataesztergák itt elengedhetetlenek a miniatűr, biokompatibilis anyagokból (pl. titán, rozsdamentes acél, speciális műanyagok) készült alkatrészek gyártásához.

• Implantátumok: Csontcsavarok, lemezek, fogászati implantátumok, pacemaker alkatrészek, ízületi protézisek.
• Sebészeti eszközök: Skalpellnyelek, csipeszek, endoszkópos alkatrészek.
• Diagnosztikai eszközök: Szenzorok, mintavevő eszközök, készülékházak.
• Gyógyszeradagoló rendszerek: Inzulinpumpák, adagolófejek.

A hosszgyártó esztergák, különösen a mikroesztergák, ideálisak az apró, komplex és rendkívül precíz orvosi alkatrészek gyártására.

Elektronikai ipar

Az elektronikai iparban a miniatürizálás és a nagy megbízhatóság kulcsfontosságú. Az automataesztergák segítségével gyártott alkatrészek biztosítják az elektronikai eszközök megfelelő működését.

• Csatlakozók: Pin-ek, aljzatok, koaxiális csatlakozók.
• Szenzorok és érzékelők: Házak, precíziós belső alkatrészek.
• Optikai alkatrészek: Lencsefoglalatok, optikai szálas csatlakozók.
• Mikrokapcsolók alkatrészei: Apró tengelyek, érintkezők.

A nagy volumenű gyártás és a szigorú minőségi követelmények miatt itt is gyakran alkalmaznak hosszgyártó esztergákat és többorsós gépeket.

Energetika

Az energetikai iparban, legyen szó hagyományos erőművekről, megújuló energiaforrásokról vagy nukleáris létesítményekről, nagy szilárdságú, korrózióálló alkatrészekre van szükség, amelyek ellenállnak a szélsőséges körülményeknek.

• Turbinaalkatrészek: Tengelyek, szelepek, perselyek.
• Szelepek és csatlakozók: Magas nyomású és hőmérsékletű rendszerekhez.
• Hidraulikus rendszerek: Erőművi berendezések vezérléséhez.

Óra- és ékszeripar

Az óra- és ékszeripar a finommechanika csúcsát képviseli, ahol az apró, precíziós alkatrészek gyártása kulcsfontosságú. A mikroesztergák és a hosszgyártó esztergák ideálisak az óraművek, ékszerek és egyéb finommechanikai eszközök alkatrészeinek gyártására.

• Óraművek alkatrészei: Tengelyek, fogaskerekek, csapok, csavarok.
• Ékszeralkatrészek: Zárszerkezetek, díszítőelemek.

Általános gépipar és szerszámgyártás

Az általános gépiparban és a szerszámgyártásban az automataesztergák széles körben alkalmazottak a legkülönfélébb alkatrészek, például csapágyak, tengelyek, perselyek, csavarok, anyák, hidraulikus és pneumatikus alkatrészek gyártására. Ezen a területen a rugalmasság és a gyors átállás is fontos szempont lehet, ezért a CNC revolveresztergák és a maró-eszterga központok gyakoriak.

A fenntarthatóság és energiahatékonyság az automataesztergálásban

A modern iparban egyre nagyobb hangsúlyt kap a fenntarthatóság és az energiahatékonyság. Az automataesztergálás területén is számos fejlesztés és gyakorlat célozza a környezeti terhelés csökkentését és az erőforrások takarékos felhasználását.

Anyagfelhasználás optimalizálása

A hatékony programozás és a CAM szoftverek segítségével minimalizálható az anyagveszteség. Az alkatrészek optimális elhelyezése a rúdanyagon, a vékonyabb leszúrási vastagságok és a minimális ráhagyások mind hozzájárulnak a nyersanyagfelhasználás csökkentéséhez. Ez nem csak környezetvédelmi szempontból fontos, hanem gazdaságilag is jelentős megtakarítást eredményez, különösen drága anyagok, mint például titán vagy nikkelötvözetek esetén.

Energiafogyasztás csökkentése

Az automataesztergák jelentős energiafogyasztók lehetnek, különösen a nagyteljesítményű főorsó- és szervomotorok. Az energiahatékonyság növelése érdekében a gépgyártók folyamatosan fejlesztenek:

• Energiatakarékos motorok: Magas hatásfokú szervomotorok és főorsó-motorok alkalmazása.
• Intelligens vezérlés: A CNC rendszerek képesek optimalizálni a motorok terhelését és kikapcsolni a feleslegesen működő egységeket (pl. hűtőfolyadék-szivattyú, ha nincs szükség rá).
• Hővisszanyerés: Egyes gépek hővisszanyerő rendszerekkel rendelkeznek, amelyek a megmunkálás során keletkező hőt hasznosítják.
• Állásidőben történő energiafelhasználás optimalizálása: A gépek automatikusan alacsonyabb energiafelhasználású üzemmódba kapcsolnak hosszabb állásidő esetén.

Hűtő-kenő folyadékok kezelése és újrahasznosítása

A hűtő-kenő folyadékok (emulziók, olajok) használata elengedhetetlen, de környezeti terhelést jelenthetnek. A fenntarthatóság érdekében fontos:

• Folyadékok szűrése és tisztítása: Rendszeres szűréssel és tisztítással meghosszabbítható a hűtőfolyadék élettartama, csökkentve a cserére és ártalmatlanításra fordított költségeket és a környezeti terhelést.
• Központi rendszerek: A központi hűtőfolyadék-ellátó és -tisztító rendszerek hatékonyabbak és környezetbarátabbak, mint az egyedi gépekre telepített megoldások.
• Minimális kenési technológiák (MQL): Az MQL rendszerek rendkívül kis mennyiségű olajat juttatnak a forgácsolási pontra levegővel porlasztva, jelentősen csökkentve a hűtőfolyadék felhasználását és a keletkező hulladékot. Egyes esetekben teljesen száraz megmunkálás is lehetséges.
• Biológiailag lebomló folyadékok: Környezetbarátabb hűtőfolyadékok alkalmazása.

Forgács újrahasznosítás

A forgács jelentős mennyiségű hulladékot termel az esztergálás során. A forgács újrahasznosítása kulcsfontosságú a fenntarthatóság szempontjából:

• Forgácsprések: A forgácsot tömörítik, csökkentve a térfogatát és megkönnyítve a szállítást és újrahasznosítást. A préselés során a maradék hűtőfolyadék is kinyerhető.
• Fémhulladék-gyűjtés: A forgácsot külön gyűjtik anyagtípusonként, hogy könnyen újraolvasztható és felhasználható legyen a fémiparban.

A jövő trendjei az automataesztergálásban

Az automataesztergálás technológiája folyamatosan fejlődik, ahogy az ipari igények és a technológiai lehetőségek is változnak. A jövőbeli trendek az Ipar 4.0, a mesterséges intelligencia és a robotika integrációjára fókuszálnak.

Ipar 4.0 és IoT (Internet of Things)

Az Ipar 4.0 koncepciója a gyártási folyamatok digitalizálását és hálózatba kapcsolását jelenti. Az automataesztergák egyre inkább IoT (Internet of Things) eszközökké válnak, amelyek képesek kommunikálni egymással, a gyártásirányító rendszerekkel (MES, ERP) és a felhőalapú platformokkal.

• Adatgyűjtés és elemzés: A gépek szenzorai folyamatosan gyűjtik az adatokat a működési állapotról, a szerszámkopásról, az energiafogyasztásról, a hőmérsékletről. Ezek az adatok valós idejű elemzésével optimalizálható a termelés, előre jelezhető a karbantartási igény és megelőzhetők a hibák.
• Távfelügyelet és távdiagnosztika: A gyártó cégek és a gépüzemeltetők távolról is monitorozhatják a gépek állapotát, diagnosztizálhatják a problémákat és akár távolról is beavatkozhatnak.
• Integrált gyártási rendszerek: Az automataesztergák beépülnek a nagyobb gyártási rendszerekbe, ahol az anyagmozgatás, a minőségellenőrzés és a logisztika is automatizált.

Mesterséges intelligencia (AI) és gépi tanulás (ML)

A mesterséges intelligencia (AI) és a gépi tanulás (ML) forradalmasítja az automataesztergálás optimalizálását. Az AI algoritmusok képesek hatalmas mennyiségű gyártási adatot elemezni, és ebből mintázatokat, összefüggéseket felderíteni, amelyeket emberi beavatkozás nélkül is nehéz lenne azonosítani.

• Prediktív karbantartás: Az AI képes előre jelezni, mikor várható egy alkatrész meghibásodása vagy egy szerszám kopása, így a karbantartás tervezhetővé válik, minimalizálva az állásidőt.
• Folyamatoptimalizálás: Az ML algoritmusok képesek valós időben optimalizálni a forgácsolási paramétereket (fordulatszám, előtolás), figyelembe véve az aktuális anyagot, szerszámkopást és a kívánt felületi minőséget, maximalizálva a termelékenységet és a minőséget.
• Hibadiagnosztika: Az AI segíthet a hibák gyorsabb azonosításában és elhárításában.

Robotika és automatizált anyagtovábbítás

A robotika és az automatizált anyagtovábbítás egyre szorosabban integrálódik az automataesztergák működésébe. A robotok képesek automatikusan betölteni a nyersanyagot a gépbe és kivenni a kész alkatrészeket, minimalizálva az emberi beavatkozást és növelve a gyártási folyamat folytonosságát.

• Robotcellák: Az automataesztergák gyakran robotcellákba integrálódnak, ahol a robotok végzik az anyagmozgatást, a szerszámcserét, sőt, akár a minőségellenőrzést is.
• AGV-k (Automated Guided Vehicles): Az automatizált irányítású járművek gondoskodnak a nyersanyagok és a késztermékek szállításáról a gyártósoron belül.

Additív gyártás integrációja

Bár az additív gyártás (3D nyomtatás) alapvetően eltérő technológia, egyre inkább megjelenik a hibrid gépek koncepciója, amelyek egyesítik az additív és a szubtraktív (anyagleválasztó) eljárásokat. Ez lehetővé teszi komplex formák nyomtatását, majd precíziós esztergálással vagy marással a kívánt felületi minőség és pontosság elérését.

Okos gyárak és távfelügyelet

A jövő gyártási környezete az okos gyárak felé mutat, ahol minden gép, rendszer és folyamat digitálisan összekapcsolódik és optimalizált. Az automataesztergák ebben a környezetben autonóm módon működhetnek, távolról felügyelhetők és vezérelhetők, lehetővé téve a rugalmas, adaptív és rendkívül hatékony termelést.

Karbantartás és biztonság az automataesztergálásban

Az automataesztergák bonyolult és nagy értékű berendezések, amelyek optimális működéséhez elengedhetetlen a rendszeres karbantartás és a szigorú biztonsági előírások betartása. Ezek a tényezők nemcsak a gép élettartamát hosszabbítják meg, hanem garantálják a termelés folyamatosságát és a munkavállalók biztonságát is.

Rendszeres karbantartás fontossága

A megelőző karbantartás kulcsfontosságú az automataesztergák megbízható és pontos működéséhez. A karbantartási ütemterv általában magában foglalja:

• Napi ellenőrzések: Hűtőfolyadék szintje, nyomás, kenőolaj szintje, forgácsgyűjtő ürítése, általános tisztítás.
• Heti ellenőrzések: Szűrők tisztítása/cseréje, szerszámtár ellenőrzése, mozgó alkatrészek kenése, gépágy és vezetékek tisztítása.
• Havi/negyedéves ellenőrzések: Szervomotorok és hajtások ellenőrzése, ékszíjak feszessége, elektromos csatlakozások, szerszámbefogók ellenőrzése, hűtőfolyadék-rendszer alapos tisztítása.
• Éves/féléves nagyszerviz: Szakember által végzett átfogó ellenőrzés, csapágyak, tömítések, hidraulikus és pneumatikus rendszerek felülvizsgálata, geometriai pontosság ellenőrzése, tengelyek kalibrálása.

A karbantartás elmulasztása gyorsabb kopáshoz, pontatlansághoz, váratlan meghibásodásokhoz és drága javításokhoz vezethet, miközben jelentős termeléskiesést okoz.

Védelmi rendszerek és vészleállítók

Az automataesztergák nagy sebességgel és erővel dolgoznak, ezért számos védelmi rendszerrel vannak felszerelve a kezelők biztonságának garantálása érdekében:

• Biztonsági ajtók és burkolatok: A munkaterületet teljesen zárt burkolatok veszik körül, amelyek megakadályozzák a forgács, a hűtőfolyadék vagy a repülő alkatrészek kijutását. Ezek az ajtók reteszelve vannak, és csak akkor nyithatók, ha a gép biztonságos állapotban van (pl. álló főorsó).
• Vészleállító gombok (STOP gomb): Könnyen hozzáférhető vészleállító gombok, amelyek azonnal leállítják a gép összes mozgását és funkcióját veszély esetén.
• Túláram- és túlterhelésvédelem: Az elektromos rendszerek védelme a túláram és túlterhelés ellen.
• Ütközésvédelem: Egyes gépekben szoftveres vagy hardveres ütközésérzékelők vannak, amelyek leállítják a gépet ütközés veszélye esetén.
• Hűtőfolyadék-szint és -nyomás érzékelők: Figyelmeztetnek, ha a hűtőfolyadék szintje vagy nyomása kritikus érték alá csökken.

Munkavédelmi előírások

Az automataesztergák üzemeltetése során be kell tartani a szigorú munkavédelmi előírásokat:

• Személyi védőfelszerelés (PPE): Védőszemüveg, védőkesztyű, védőcipő viselése kötelező.
• Képzés és oktatás: Csak képzett és felhatalmazott személyzet kezelheti a gépeket. Az oktatásnak ki kell terjednie a gép működésére, a biztonsági funkciókra és a vészhelyzeti eljárásokra.
• Tisztaság és rend: A munkaterületet tisztán és rendezetten kell tartani, hogy elkerülhetők legyenek a balesetek.
• Zajvédelem: Egyes gépek zajszintje meghaladhatja a megengedett értéket, ilyenkor hallásvédő eszközök viselése szükséges.
• Hűtőfolyadékok kezelése: A hűtőfolyadékok bőrrel való érintkezése allergiás reakciókat okozhat, ezért megfelelő védőintézkedéseket kell tenni.

A gondos karbantartás és a szigorú biztonsági protokollok betartása elengedhetetlen a zökkenőmentes termeléshez és a munkavállalók egészségének megőrzéséhez.

Az automataesztergák a modern gyártástechnológia alappillérei. Folyamatos fejlődésük, az új anyagok és vezérlési technológiák integrációja, valamint az Ipar 4.0 elveinek alkalmazása biztosítja, hogy a jövőben is kulcsszerepet játszanak a precíziós alkatrészek gyártásában. A digitális átállás, a mesterséges intelligencia és a robotika térnyerése új lehetőségeket nyit meg a hatékonyság, a rugalmasság és a fenntarthatóság további növelésére, miközben továbbra is a legmagasabb minőségi elvárásoknak megfelelően szolgálják ki a globális ipart.
