Gondolta volna, hogy a hanghullámok nemcsak hallható rezgéseket kelthetnek, hanem precíz, csendes mozgást is generálhatnak a legmodernebb technológiák szívében? Az ultrahangos motor (USM) egy olyan forradalmi technológia, amely a hangrezgéseket mechanikai mozgássá alakítja, gyökeresen eltérve a hagyományos elektromágneses motorok működési elvétől. Ez a különleges hajtásrendszer a piezoelektromos hatás elvén alapul, és olyan területeken vált nélkülözhetetlenné, ahol a pontosság, a csendes működés és a kompakt méret kulcsfontosságú.
A megszokott elektromos motorok, mint az egyenáramú vagy váltakozó áramú típusok, mágneses mezők kölcsönhatására épülnek. Ezzel szemben az USM-ek a nagyfrekvenciás, nem hallható hanghullámok energiáját használják fel. Ez a különbség alapvetően befolyásolja a motorok tulajdonságait és alkalmazási lehetőségeit, új dimenziókat nyitva meg a mérnöki tervezésben és a precíziós műszerek fejlesztésében.
Az ultrahangos motorok nemcsak a technológia iránt érdeklődők figyelmét keltik fel, hanem számos iparágban már ma is alapvető fontosságúak. Lássuk hát, mi rejlik ezen innovatív meghajtások mögött, hogyan működnek, és miért tekinthetők a jövő egyik kulcsfontosságú technológiai elemének.
A piezoelektromos hatás: az USM lelke
Az ultrahangos motorok működésének megértéséhez először is a piezoelektromos hatás alapjait kell megismerni. Ez a különleges fizikai jelenség bizonyos kristályos anyagokban figyelhető meg, ahol a mechanikai feszültség elektromos polarizációt, vagy fordítva, az elektromos feszültség mechanikai deformációt vált ki.
A jelenséget először Jacques és Pierre Curie testvérek írták le 1880-ban. Felfedezték, hogy bizonyos ásványok, mint a kvarc, turmalin vagy a Rochelle-só, elektromos töltést termelnek, ha mechanikusan összenyomják vagy meghajlítják őket. Ezt nevezzük direkt piezoelektromos hatásnak.
Néhány évvel később Gabriel Lippmann elméleti úton megjósolta a jelenség fordítottját, amit a Curie testvérek kísérletileg is igazoltak. Ez a fordított piezoelektromos hatás, mely szerint ha elektromos feszültséget alkalmazunk egy piezoelektromos anyagra, az mechanikusan deformálódik, azaz alakváltozást szenved. Ez az alapja az ultrahangos motorok működésének.
A modern USM-ekben leggyakrabban használt piezoelektromos anyagok a kerámiák, különösen az ólom-cirkonát-titanát (PZT) vegyületek. Ezek az anyagok szintetikusan állíthatók elő, és tulajdonságaik rendkívül stabilak, ami ideálissá teszi őket precíziós alkalmazásokhoz. A PZT kerámiák nagy elektromos-mechanikai kapcsolási együtthatóval rendelkeznek, ami hatékony energiaátalakítást tesz lehetővé.
Amikor egy PZT kerámia lapra váltakozó elektromos feszültséget kapcsolunk, az a feszültség frekvenciájával azonos ütemben összehúzódik és kitágul. Ez a gyors, ismétlődő mozgás, ha megfelelő frekvencián történik, ultrahangos rezgéseket generál. Ez a rezgésenergia az, amit az ultrahangos motorok mechanikai mozgássá alakítanak át.
„A piezoelektromos hatás egy láthatatlan híd a villamos energia és a mechanikai mozgás között, lehetővé téve a mikro- és nanométeres pontosságú vezérlést, ami a hagyományos motorokkal elérhetetlen lenne.”
A piezoelektromos anyagok tehát a motor „szívét” adják, ők felelősek a nagyfrekvenciás rezgések létrehozásáért, amelyek a motor végső mozgását generálják. Az anyagválasztás, a polarizáció és az elektródák elrendezése mind kritikus tényezők a motor teljesítménye és hatékonysága szempontjából.
Az ultrahangos motor működési elve: a finom mechanika mesterműve
Az ultrahangos motor működése a piezoelektromos anyagok által generált nagyfrekvenciás rezgések és a súrlódás komplex kölcsönhatására épül. A motor két fő részből áll: a statorból és a rotorból.
A stator a motor álló része, amely a piezoelektromos elemeket tartalmazza. Ezek az elemek elektromos jelek hatására ultrahangos rezgéseket keltenek. A rotor a motor mozgó része, amely a stator rezgései által generált súrlódási erők révén forog vagy lineárisan mozog.
A kulcs a rezonancia kihasználása. A statort úgy tervezik, hogy egy bizonyos frekvencián a legnagyobb amplitúdóval rezegjen. Ez a rezonanciafrekvencia általában több tíz vagy akár több száz kilohertz tartományba esik, ami jóval meghaladja az emberi hallás küszöbét.
A stator rezgései nem egyszerűen fel-le vagy oda-vissza mozgások. Az ultrahangos motorok többségénél a cél a stator felületén egy haladóhullám vagy két, egymásra merőleges állóhullám létrehozása. Ezek a hullámok felelősek a stator felületén lévő pontok elliptikus mozgásáért.
Képzeljünk el egy pontot a stator felületén. Amikor a stator rezonál, ez a pont nem csak fel-le, hanem oldalirányban is mozog, egy apró ellipszist írva le. Ez az elliptikus mozgás a kulcs a rotor meghajtásához. Az ellipszis egyik fázisában a stator felülete „meglöki” a rotort, majd a másik fázisban „visszahúzódik”, felkészülve a következő lökésre.
Ez a jelenség a mikroszkopikus súrlódás elvén alapul. A stator és a rotor között állandó mechanikai kontaktus van, amit egy előfeszítő mechanizmus (preloader) biztosít. Amikor a stator felületén lévő pont előre mozog az ellipszis ívének felső részén, súrlódás révén magával húzza a rotort. Amikor a pont visszahúzódik az ellipszis alsó részén, a súrlódási erő csökken, vagy a rotor tehetetlensége miatt továbbhalad.
Ez a folyamat rendkívül gyorsan ismétlődik, akár több tízezerszer másodpercenként. Ennek eredményeként a rotor egyenletes, precíz mozgást végez. A mozgás iránya és sebessége a piezoelektromos elemek feszültségének, fázisának és frekvenciájának szabályozásával módosítható.
A legnagyobb előnyök közé tartozik, hogy ez a súrlódáson alapuló meghajtás rendkívül nagy tartónyomatékot (holding torque) biztosít kikapcsolt állapotban. Amikor a motor nincs feszültség alatt, a stator és a rotor közötti mechanikai súrlódás rögzíti a rotort, így nincs szükség külön fékmechanizmusra. Ez a tulajdonság különösen fontos optikai lencsékben, ahol a precíz fókuszálás megtartása elengedhetetlen.
Az ultrahangos motorok főbb típusai
Bár az alapelv hasonló, az ultrahangos motorok többféle konstrukcióban léteznek, amelyek eltérő működési mechanizmusokat és alkalmazási területeket kínálnak. A két leggyakoribb típus a haladóhullámú és az állóhullámú ultrahangos motor, de léteznek hibrid megoldások is.
Haladóhullámú ultrahangos motorok (Traveling Wave USM)
Ez a típus az egyik legelterjedtebb, különösen a Canon által kifejlesztett lencse-autófókusz rendszerekben vált ismertté. A haladóhullámú motorokban a stator gyűrű alakú, és a felületén egy folyamatosan haladó hullámot hoznak létre.
A stator gyűrűjét több piezoelektromos elem stimulálja, amelyek fáziseltoltan kapnak váltakozó áramot. Ez a fáziseltolás idézi elő a hullám „haladását” a stator felületén, hasonlóan ahhoz, ahogy a vízhullámok haladnak a vízen. A hullám gerincei és völgyei folyamatosan mozognak körbe a gyűrűn.
A stator felületén lévő pontok az említett elliptikus mozgást végzik, és ahogy a hullám „előre halad”, ezek a pontok a rotorral érintkezve súrlódás révén magukkal húzzák azt. A rotor általában egy egyszerű gyűrű, amely szorosan illeszkedik a statorhoz.
Előnyei: Rendkívül csendes és sima működés, nagy pontosság, és kiváló tartónyomaték kikapcsolt állapotban. Kompakt méretük miatt ideálisak optikai lencsékbe.
Hátrányai: Viszonylag alacsony hatásfok, érzékenység a stator és rotor közötti nyomásra és a súrlódó felületek kopására. A vezérlés is komplexebb lehet a fáziseltolt gerjesztés miatt.
A Canon USM objektívekben ez a technológia biztosítja a gyors és szinte hangtalan autófókuszt, ami elengedhetetlenné teszi őket a professzionális fényképezésben.
Állóhullámú ultrahangos motorok (Standing Wave USM)
Az állóhullámú motorok más megközelítést alkalmaznak. Itt nem egy haladóhullámot, hanem két, egymásra merőleges állóhullámot hoznak létre a statorban. Ezek a hullámok fáziseltoltan rezegnek, és a szuperpozíciójuk eredményezi a stator felületén lévő pontok elliptikus mozgását.
A stator általában egy rúd vagy egy gyűrű, amelyet két különböző frekvencián vagy fáziseltolással gerjesztenek. Az egyik gerjesztés például vertikális rezgést, a másik horizontális rezgést hoz létre. A két rezgés kombinációja hozza létre az elliptikus mozgást a stator felületén lévő „fogak” vagy „kiálló részek” végén.
A rotor ezekhez a fogakhoz érintkezik, és az elliptikus mozgás révén hajtódik. Az állóhullámú motorok gyakran kisebbek és egyszerűbb szerkezetűek lehetnek, mint a haladóhullámú típusok, de a mozgásuk kevésbé sima lehet a diszkrét érintkezési pontok miatt.
Előnyei: Kisebb méret, egyszerűbb vezérlés (gyakran csak két fázis szükséges). Alkalmasak lineáris mozgás generálására is.
Hátrányai: A haladóhullámú motorokhoz képest potenciálisan nagyobb zajszint és kevésbé egyenletes mozgás. A kopás is jelentősebb lehet a koncentráltabb érintkezési pontokon.
Ezeket a motorokat gyakran alkalmazzák mikromanipulátorokban, precíziós pozicionáló rendszerekben és olyan eszközökben, ahol a nagyon kis méret kritikus.
Hibrid ultrahangos motorok
A hibrid ultrahangos motorok megpróbálják ötvözni a haladóhullámú és az állóhullámú motorok előnyeit. Ezek a konstrukciók gyakran komplexebbek, de lehetővé teszik a mérnökök számára, hogy optimalizálják a teljesítményt specifikus alkalmazásokhoz.
Például, egyes hibrid motorok kombinálhatják az állóhullámú motorok egyszerűbb vezérlését a haladóhullámú motorok simább mozgásával. Ez extra szabadságot ad a tervezésben, lehetővé téve a nagyobb nyomaték, jobb hatásfok vagy speciális mozgásminták elérését.
A fejlesztés folyamatos ezen a területen, ahogy a mérnökök újabb és hatékonyabb módokat keresnek a piezoelektromos energia mechanikai mozgássá alakítására. A hibrid megoldások a jövőben még nagyobb szerepet kaphatnak, ahogy a technológiai igények egyre specifikusabbá válnak.

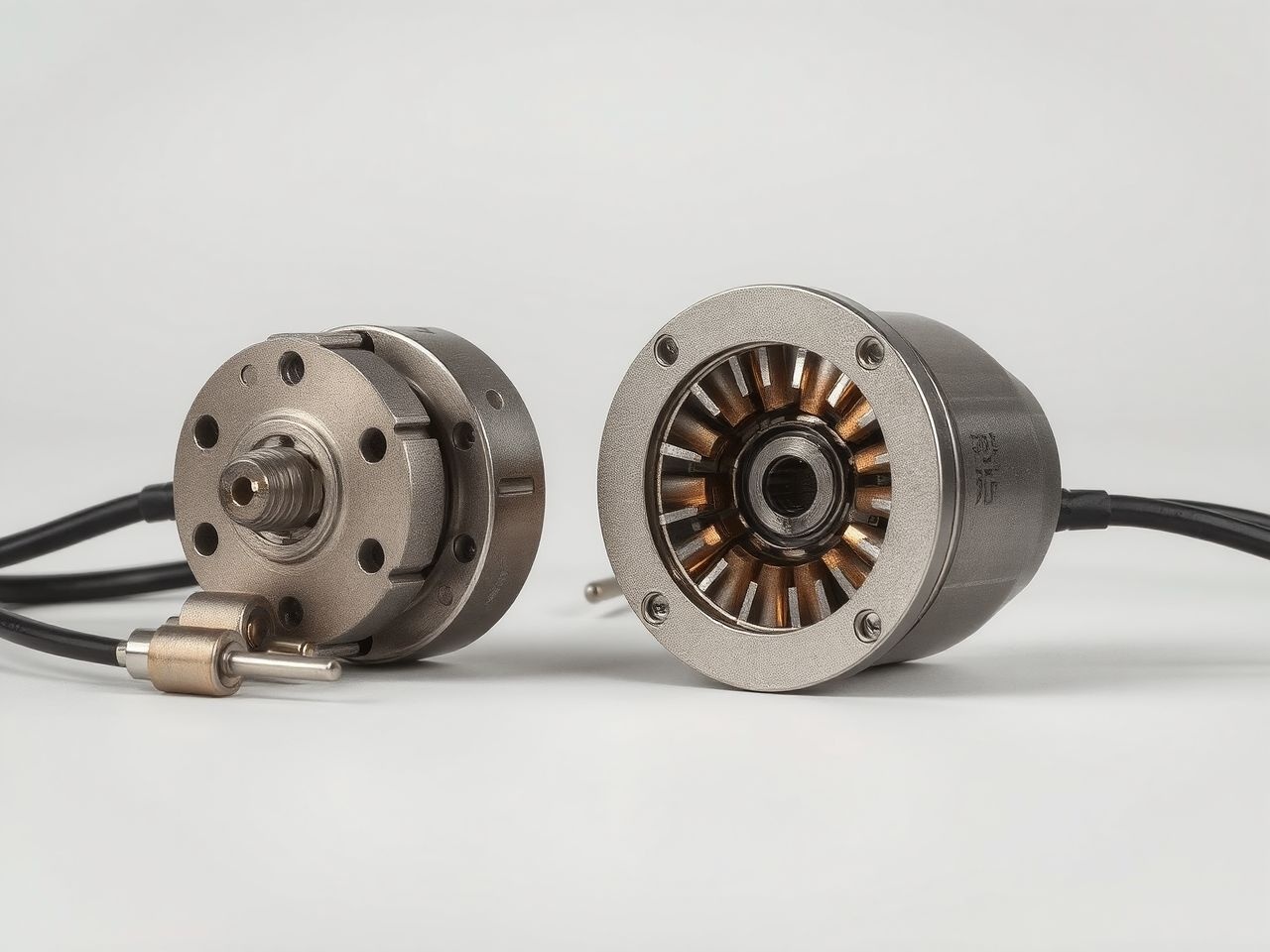

Az ultrahangos motorok szerkezeti elemei és anyagai
Az ultrahangos motorok, bár elvükben egyszerűek, valójában precízen megtervezett és kivitelezett alkatrészekből állnak, amelyek mindegyike kulcsszerepet játszik a motor hatékony működésében. Az anyagválasztás és a szerkezeti kialakítás alapvetően befolyásolja a motor teljesítményét, élettartamát és alkalmazhatóságát.
Stator
A stator az ultrahangos motor szíve, amely a piezoelektromos energiát mechanikai rezgéssé alakítja. Gyakran gyűrű vagy lemez alakú, és két fő részből áll:
- Piezoelektromos rétegek: Ezek általában PZT (ólom-cirkonát-titanát) kerámia lemezek, amelyeket speciális elektródákkal látnak el. A rétegeket gondosan polarizálják, hogy a megfelelő irányú rezgéseket hozzák létre. A piezoelemek száma és elrendezése határozza meg a rezgésmintát (álló- vagy haladóhullám).
- Elasztikus test (rezgő test): Ez az anyag, amely a piezoelektromos elemek által generált rezgéseket mechanikusan felerősíti és továbbítja a rotor felé. Jellemzően fémötvözetek (pl. alumínium, acél) vagy kerámiák (pl. alumínium-oxid) alkotják. Ennek az anyagnak nagy merevséggel és kis belső csillapítással kell rendelkeznie a hatékony rezonancia érdekében.
A stator felületét, amely a rotorral érintkezik, gyakran speciális kopásálló bevonattal látják el, hogy növeljék az élettartamot és csökkentsék a súrlódás okozta hőtermelést. Ez a felület rendkívül sima és pontosan megmunkált kell, hogy legyen a stabil működés biztosításához.
Rotor
A rotor az a mozgó alkatrész, amelyet a stator rezgései hajtanak. Általában gyűrű vagy lemez alakú, amely szorosan illeszkedik a statorhoz. A rotor anyaga jellemzően rozsdamentes acél, alumínium vagy más fémötvözet, amely jó mechanikai tulajdonságokkal és kopásállósággal rendelkezik.
A rotorral érintkező felületet szintén gyakran speciális anyaggal, például műanyaggal (pl. poliimid), gumival vagy kerámia bevonattal látják el. Ennek a súrlódó felületnek optimális súrlódási együtthatóval kell rendelkeznie ahhoz, hogy hatékonyan továbbítsa a mozgást a statortól, miközben ellenáll a kopásnak és a hőnek.
Előfeszítő mechanizmus (Preloader)
Az előfeszítő mechanizmus feladata, hogy állandó és optimális nyomást biztosítson a stator és a rotor között. Ez a nyomás elengedhetetlen a súrlódás alapú meghajtás hatékony működéséhez. Túl alacsony nyomás esetén a súrlódás nem elegendő, és a motor csúszik; túl nagy nyomás esetén a súrlódás túl nagy, ami növeli a kopást, a hőtermelést és csökkenti a hatásfokot.
Az előfeszítést általában rugók (spirálrugók, tányérrugók) vagy speciális elasztikus elemek biztosítják. A mechanizmus kialakítása kritikus a motor stabilitása és élettartama szempontjából, mivel biztosítania kell az állandó kontaktust a rezgő felületek között, még változó hőmérsékleti és terhelési viszonyok mellett is.
Elektronika és vezérlés
Az ultrahangos motorok működéséhez speciális elektronikai vezérlés szükséges. Ez magában foglalja:
- Nagyfrekvenciás generátor: Ez az áramkör állítja elő a piezoelektromos elemek gerjesztéséhez szükséges, pontos frekvenciájú és amplitúdójú váltakozó áramot.
- Erősítő: A generált jelet felerősíti a piezoelemek meghajtásához szükséges teljesítményszintre.
- Fázisszabályzó: Haladóhullámú motorok esetén a különböző piezoelemek közötti fáziseltolást szabályozza a mozgás irányának és sebességének beállításához.
- Visszacsatoló rendszer: Sok precíziós alkalmazásban optikai vagy mágneses enkódert használnak a rotor pontos pozíciójának és sebességének mérésére. Ez a visszacsatolás lehetővé teszi a zárt hurkú vezérlést, ami növeli a pontosságot és a stabilitást.
Az elektronika fejlesztése kulcsfontosságú az USM-ek hatékonyságának és megbízhatóságának növelésében. A modern mikrokontrollerek és digitális jelfeldolgozók (DSP) lehetővé teszik a komplex vezérlési algoritmusok implementálását, amelyek optimalizálják a motor teljesítményét.
Összességében az ultrahangos motorok a mechanikai precízió, az anyagtudomány és az elektronika szinergiájának lenyűgöző példái. Minden egyes alkatrész gondos tervezést és kiválasztást igényel a kívánt teljesítmény és megbízhatóság eléréséhez.
Az ultrahangos motorok előnyei: miért választjuk őket?
Az ultrahangos motorok számos egyedi előnnyel rendelkeznek, amelyek miatt bizonyos alkalmazásokban felülmúlják a hagyományos elektromágneses motorokat. Ezek az előnyök teszik őket ideálissá a precíziós, csendes és kompakt megoldásokat igénylő területeken.
Nagy pontosság és felbontás
Az USM-ek egyik legkiemelkedőbb tulajdonsága a rendkívül nagy pozicionálási pontosság. Mivel a mozgás a mikrométeres, sőt nanométeres méretű rezgések és a súrlódás közvetlen kölcsönhatásán alapul, a motor képes nagyon finom lépésekben mozogni. Ez a precizitás lehetővé teszi a rendkívül pontos pozicionálást, ami elengedhetetlen például optikai fókuszáló rendszerekben vagy mikromanipulátorokban.
A mozgás szabályozása a piezoelektromos elemek gerjesztésének finomhangolásával történik, ami rendkívül nagy felbontást biztosít a pozíció és a sebesség tekintetében. Ez a képesség a hagyományos motoroknál nehezebben vagy csak komplex áttételekkel és visszacsatoló rendszerekkel érhető el.
Csendes működés
Az ultrahangos motorok a nevükből adódóan az ultrahangos tartományban rezegnek, ami az emberi fül számára nem hallható. Ezért működésük rendkívül csendes, ami kritikus előny olyan környezetekben, ahol a zaj zavaró lenne, például orvosi eszközökben, kamerákban vagy otthoni robotokban.
A hagyományos elektromágneses motorok gyakran zúgó vagy csörgő hangot adnak ki a kefék súrlódása, a csapágyak vagy az elektromágneses rezonancia miatt. Az USM-eknél ez a probléma lényegében megszűnik, hozzájárulva a felhasználói élmény javulásához és a munkakörnyezet nyugalmához.
Nagy tartónyomaték (holding torque) kikapcsolt állapotban
Ez az egyik legfontosabb különbség a hagyományos motorokhoz képest. Amikor az ultrahangos motor nincs feszültség alatt, a stator és a rotor közötti mechanikai súrlódás azonnal rögzíti a rotort. Ez a tartónyomaték megakadályozza a rotor elmozdulását külső erők hatására, anélkül, hogy külön fékmechanizmusra lenne szükség.
Ez a tulajdonság különösen értékes például fényképezőgép-objektívekben, ahol a fókusz pozíciójának pontos megtartása elengedhetetlen. Nincs szükség energiára a pozíció fenntartásához, ami energiatakarékos megoldást jelent.
Kompakt méret és könnyű súly
Az USM-ek a nagy teljesítményt viszonylag kis méretben képesek leadni. Mivel nincs szükség tekercsekre, mágnesekre és komplex áttételekre, a motorok rendkívül kompakttá és könnyűvé tehetők. Ez az előny kulcsfontosságú olyan alkalmazásokban, ahol a hely és a súly korlátozott, mint például hordozható elektronikai eszközökben, miniatűr robotokban vagy űrtechnológiában.
A kis méret nem csupán esztétikai kérdés, hanem lehetővé teszi az integrációt olyan rendszerekbe, ahol a hagyományos motorok egyszerűen nem férnének el.
Elektromágneses interferenciával szembeni ellenállás
Mivel az ultrahangos motorok nem mágneses elven működnek, hanem mechanikai rezgésekre épülnek, nem generálnak elektromágneses interferenciát (EMI). Ez különösen fontos olyan érzékeny elektronikai környezetekben, mint az orvosi képalkotó berendezések (MRI), ahol a mágneses mezők zavarhatják a működést.
Ez a tulajdonság azt is jelenti, hogy az USM-ek maguk is kevésbé érzékenyek a külső elektromágneses zavarokra, ami növeli a rendszer megbízhatóságát.
Gyors reakcióidő
A piezoelektromos anyagok rendkívül gyorsan reagálnak az elektromos jelekre, és azonnal képesek rezgéseket kelteni. Ez a gyors reakcióidő lehetővé teszi az ultrahangos motorok számára, hogy nagyon gyorsan elérjék a kívánt sebességet vagy pozíciót, valamint rendkívül agilisek legyenek a mozgásirány váltásában.
Ez a tulajdonság előnyös például az autófókusz rendszerekben, ahol a gyors és pontos fókuszálás elengedhetetlen a mozgó témák rögzítéséhez.
Vákuumtűrés
Sok ultrahangos motor képes vákuumban is működni, mivel nincs szükségük levegőre a hűtéshez, és nem termelnek olyan gázokat vagy részecskéket, amelyek szennyeznék a vákuumkörnyezetet. Ez a tulajdonság kritikus az űrtechnológiában, a félvezetőgyártásban és a tudományos kutatásban, ahol vákuumkamrákban kell precíziós mozgást biztosítani.
Ezek az előnyök együttesen teszik az ultrahangos motorokat egyedülálló és értékes technológiává számos modern alkalmazásban, ahol a hagyományos megoldások korlátozottak lennének.
Az ultrahangos motorok hátrányai és kihívásai
Bár az ultrahangos motorok számos lenyűgöző előnnyel rendelkeznek, nem mentesek a kihívásoktól és hátrányoktól sem. Ezek a tényezők korlátozhatják alkalmazási területeiket, vagy megkövetelhetik a mérnököktől, hogy kompromisszumokat kössenek a tervezés során.
Alacsony hatásfok és hőtermelés
Az ultrahangos motorok egyik legjelentősebb hátránya a viszonylag alacsony energiahatékonyság. A piezoelektromos átalakítás és a súrlódás alapú meghajtás során jelentős mennyiségű energia vész el hő formájában. Ez azt jelenti, hogy a motor működése közben felmelegszik, ami hosszú távon károsíthatja az alkatrészeket és befolyásolhatja a teljesítményt.
A hőtermelés különösen problémás lehet zárt, kompakt rendszerekben, ahol a hőelvezetés korlátozott. A hőmérséklet-emelkedés befolyásolhatja a piezoelektromos anyagok tulajdonságait és a súrlódó felületek jellemzőit, ami a motor pontosságának és nyomatékának ingadozásához vezethet.
Érzékenység a terhelésre és hőmérsékletre
Az USM-ek teljesítménye, beleértve a sebességet és a nyomatékot, erősen függ a terheléstől. A maximális terhelhetőségük általában alacsonyabb, mint a hasonló méretű elektromágneses motoroké. Túl nagy terhelés esetén a motor csúszhat, vagy leállhat, elveszítve a precízióját.
Emellett az ultrahangos motorok érzékenyek a környezeti hőmérsékletre. A súrlódó felületek jellemzői, a piezoelektromos anyagok rezonanciafrekvenciája és az elasztikus testek merevsége mind változhat a hőmérséklet függvényében. Ez megnehezíti a stabil és konzisztens működés fenntartását széles hőmérsékleti tartományban, és szükségessé teheti a hőmérséklet-kompenzációs rendszereket.
Gyártási komplexitás és költség
Az ultrahangos motorok gyártása rendkívül precíz megmunkálást és speciális anyagokat igényel. A piezoelektromos elemek előállítása, polarizálása és integrálása, valamint a stator és a rotor felületeinek finom megmunkálása költséges és időigényes folyamat. Ez a gyártási komplexitás magasabb egységköltséget eredményezhet, mint a tömegesen gyártott hagyományos motorok esetében.
A szigorú tűrések és az anyagválasztás kritikus fontosságúak a megfelelő teljesítmény eléréséhez, ami tovább növeli a gyártási nehézségeket és a költségeket.
Kopás és élettartam
Mivel az ultrahangos motorok működése a súrlódáson alapul, a stator és a rotor érintkező felületei folyamatosan kopásnak vannak kitéve. Bár speciális kopásálló anyagokat és bevonatokat használnak, a kopás elkerülhetetlen, és korlátozhatja a motor élettartamát, különösen nagy terhelés vagy hosszú üzemidő esetén.
A kopás befolyásolja a súrlódási együtthatót, ami a motor teljesítményének csökkenéséhez, pontatlansághoz és végül meghibásodáshoz vezethet. A kutatás és fejlesztés folyamatosan zajlik a kopásállóbb anyagok és felületi bevonatok kidolgozása érdekében.
Vezérlési komplexitás
Az ultrahangos motorok precíz vezérlése komplex elektronikát és kifinomult algoritmusokat igényel. A rezonanciafrekvencia pontos fenntartása, a fáziseltolások szabályozása és a visszacsatoló rendszerek integrálása nagyobb vezérlőelektronikai igényt támaszt, mint sok egyszerűbb DC motor esetében.
A vezérlőrendszernek képesnek kell lennie a motor tulajdonságainak változásait kompenzálni (pl. hőmérséklet-ingadozás miatt), ami tovább növeli a komplexitást és a fejlesztési költségeket.
Ezen hátrányok ellenére az ultrahangos motorok egyedülálló előnyei továbbra is vonzóvá teszik őket számos specifikus alkalmazásban, ahol a pontosság, a csendes működés és a kompakt méret felülírja a költség- és hatásfok-megfontolásokat.
Alkalmazási területek: hol találkozhatunk USM-mel?
Az ultrahangos motorok egyedi tulajdonságaik révén számos iparágban forradalmasították a precíziós mozgásvezérlést. A csendes működés, a nagy pontosság és a kompakt méret olyan területeken teszi őket nélkülözhetetlenné, ahol a hagyományos motorok korlátozottak lennének.
Optikai eszközök
Az optikai eszközök a legismertebb és legszélesebb körben elterjedt alkalmazási területei az USM-eknek. A fényképezőgépekben, különösen a Canon által kifejlesztett USM objektívekben, az ultrahangos motorok biztosítják a rendkívül gyors, csendes és pontos autófókuszt.
A motorok nagy tartónyomatéka kikapcsolt állapotban garantálja, hogy a fókuszálás után a lencse pozíciója stabilan megmarad, anélkül, hogy további energiát fogyasztana. Ez kritikus a professzionális fotózásban és videózásban, ahol a gyors és diszkrét fókuszváltás elengedhetetlen.
Ezen túlmenően mikroszkópok, távcsövek és lézeres berendezések precíziós fókuszáló és pozicionáló rendszereiben is megtalálhatók. Az USM-ek képessége, hogy mikrométeres pontossággal mozgassanak optikai elemeket, új lehetőségeket nyitott meg a képalkotás és a kutatás területén.
Orvosi technológia
Az orvosi technológia rendkívül magas követelményeket támaszt a pontosság, a megbízhatóság és a csendes működés iránt, ami ideális környezetet teremt az ultrahangos motorok számára.
- Sebészeti robotok: A minimálisan invazív sebészeti eljárásokhoz használt robotok, mint például a Da Vinci sebészeti rendszer, precíziós mozgást igénylő manipulátorokat használnak. Az USM-ek képesek a finom, rángatásmentes mozgásokra, amelyek elengedhetetlenek a sebész számára.
- Endoszkópok és katéterek: A miniatűr USM-ek lehetővé teszik a beépített kamerák vagy szenzorok precíziós mozgását az emberi test belsejében, javítva a diagnosztikai és terápiás eljárások hatékonyságát.
- Orvosi képalkotás: Az MRI berendezésekben, ahol a mágneses mezők zavarhatják a hagyományos motorokat, az EMI-mentes USM-ek használhatók a páciens pozicionálására vagy a képalkotó fejek mozgatására.
Az orvosi eszközökben a csendes működés a páciens kényelmét is szolgálja, csökkentve a stresszt a vizsgálatok vagy beavatkozások során.
Robotika és automatizálás
A robotika területén az USM-ek a precíziós manipulátorok és megfogók, valamint a humanoid robotok végtagjainak meghajtására használhatók. A nagy pontosság és a gyors reakcióidő lehetővé teszi a robotok számára, hogy finom és összetett feladatokat végezzenek.
Az automatizált gyártósorokon, ahol a miniatűr alkatrészek pontos pozicionálására van szükség, az ultrahangos motorok kiváló alternatívát kínálnak. Különösen hasznosak a tiszta szobákban, ahol a hagyományos motorokból származó por vagy elektromágneses zavarok problémát jelenthetnének.
Mikro- és nanotechnológia
A mikro- és nanotechnológia területe, ahol a mozgásokat mikrométeres és nanométeres pontossággal kell vezérelni, az USM-ek természetes otthona. A MEMS (Micro-Electro-Mechanical Systems) eszközök fejlesztésében, a minták mozgatásában atomi erőmikroszkópok (AFM) alatt, vagy a miniatűr laboratóriumi berendezésekben (Lab-on-a-chip) a legkisebb ultrahangos motorok kritikus szerepet játszanak.
Ezek a motorok lehetővé teszik a tudósok számára, hogy soha nem látott precizitással manipuláljanak anyagokat és mintákat, elősegítve a kutatást és az innovációt.
Űrtechnológia
Az űrtechnológia rendkívül szigorú követelményeket támaszt a súly, a méret, a megbízhatóság és a vákuumtűrés tekintetében. Az ultrahangos motorok, amelyek képesek vákuumban is működni és ellenállnak a szélsőséges hőmérsékleti viszonyoknak, ideálisak műholdak, űrszondák és űrteleszkópok precíziós mozgatási feladataihoz.
Alkalmazhatók például a napelemek pozicionálásában, az antennák irányításában vagy a teleszkópok optikai elemeinek finomhangolásában.
Fogyasztói elektronika
Bár nem olyan elterjedtek, mint az optikai eszközökben, az USM-ek a fogyasztói elektronikában is megjelennek. Például haptikus visszajelzést biztosító eszközökben, ahol a finom rezgések valósághű érintési élményt keltenek, vagy miniatűr meghajtásokban, ahol a csendes működés és a kis méret előnyös.
Ezek a sokoldalú alkalmazási területek jól mutatják az ultrahangos motorok rendkívüli rugalmasságát és potenciálját a modern technológiai kihívások megoldásában.

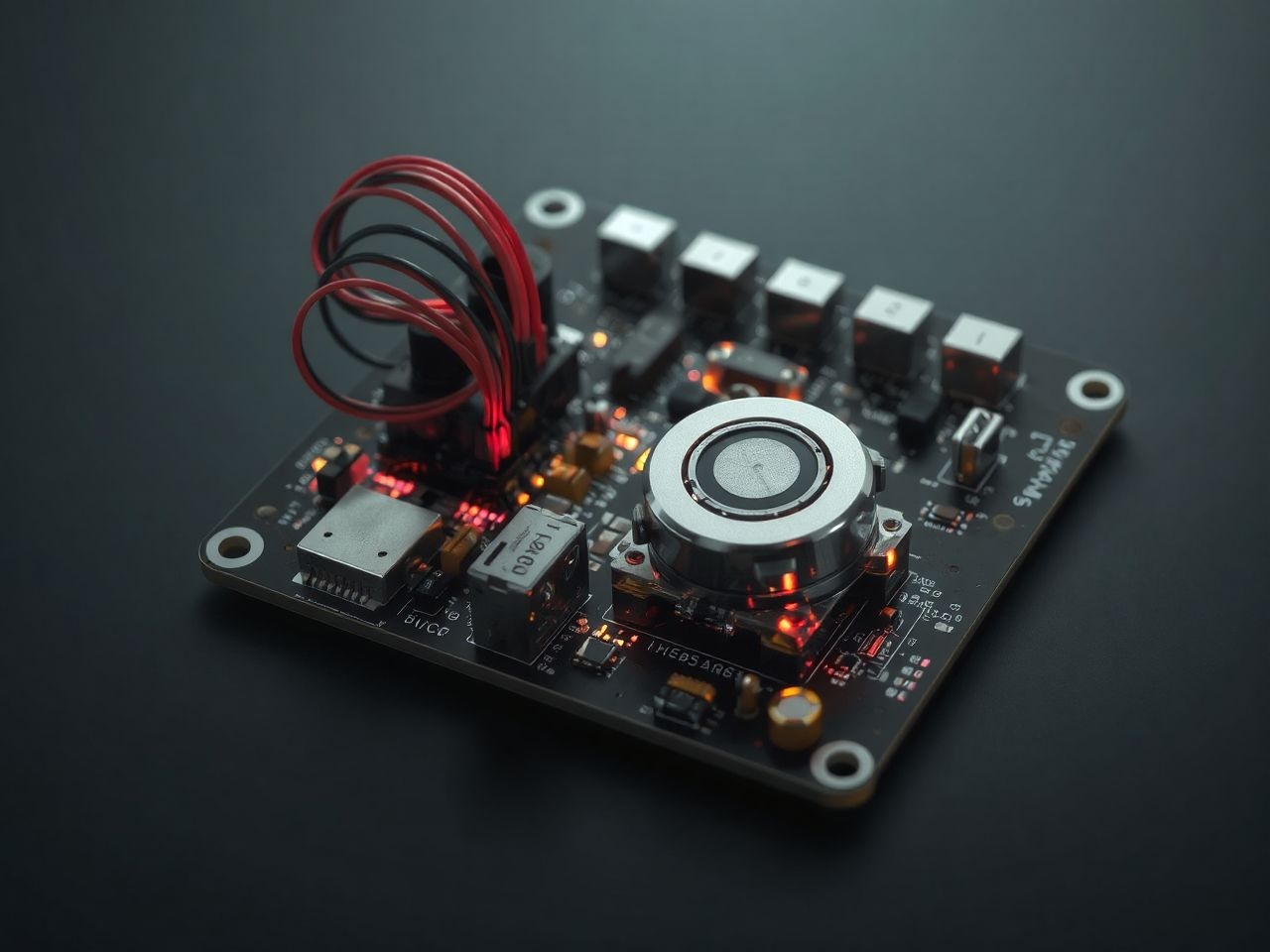

Vezérlési stratégiák és elektronika
Az ultrahangos motorok optimális teljesítményének eléréséhez és a precíz mozgás biztosításához kifinomult vezérlési stratégiákra és speciális elektronikára van szükség. A vezérlőrendszer feladata a piezoelektromos elemek pontos gerjesztése, a rezonanciafenntartás, valamint a motor sebességének és pozíciójának szabályozása.
Frekvenciavezérlés
Az ultrahangos motorok a rezonanciafrekvenciájukon működnek a leghatékonyabban. Azonban a rezonanciafrekvencia változhat a hőmérséklet, a terhelés és a motor kopása miatt. Ezért a vezérlőrendszernek folyamatosan nyomon kell követnie és finomhangolnia kell a gerjesztési frekvenciát, hogy mindig a motor aktuális rezonanciafrekvenciáján működjön.
Ezt gyakran fáziszárt hurok (PLL – Phase-Locked Loop) rendszerekkel valósítják meg, amelyek a motor által visszacsatolt jelek alapján korrigálják a frekvenciát. A frekvencia kis mértékű eltolása a rezonanciafrekvenciától befolyásolhatja a motor sebességét és nyomatékát, ami egy további szabályozási paramétert biztosít.
Amplitúdóvezérlés
A motor által leadott nyomaték és sebesség közvetlenül arányos a piezoelektromos elemekre alkalmazott feszültség amplitúdójával. Az amplitúdóvezérlés a legközvetlenebb módja a motor teljesítményének szabályozására.
Nagyobb amplitúdó erősebb rezgéseket és így nagyobb súrlódási erőt eredményez, ami növeli a motor sebességét és nyomatékát. Az amplitúdó csökkentése lassítja a motort. A vezérlőelektronika egy nagyfrekvenciás erősítővel állítja be a piezoelemekre jutó feszültség szintjét.
Fázisvezérlés
Különösen a haladóhullámú ultrahangos motorok esetében a fázisvezérlés kulcsfontosságú. A stator gyűrűjét több piezoelektromos szegmens alkotja, amelyeket egymáshoz képest fáziseltoltan gerjesztenek.
A szegmensek közötti fáziseltolás mértéke és iránya határozza meg a haladóhullám irányát és sebességét, ezáltal a rotor forgásirányát és sebességét. A vezérlőelektronika képes dinamikusan változtatni ezeket a fáziseltolásokat, lehetővé téve a motor gyors irányváltását és a precíz sebességszabályozást.
Zárt hurkú vezérlőrendszerek (feedback)
A legprecízebb alkalmazásokhoz zárt hurkú vezérlőrendszerekre van szükség. Ezek a rendszerek visszacsatolást használnak a motor aktuális állapotáról (pozíció, sebesség), hogy korrigálják a gerjesztési paramétereket és elérjék a kívánt célállapotot.
- Enkóderek: Gyakran optikai vagy mágneses enkódereket használnak a rotor pontos szöghelyzetének mérésére. Ezek a szenzorok nagy felbontású jeleket szolgáltatnak, amelyek alapján a vezérlőrendszer kiszámítja az eltérést a kívánt pozíciótól.
- Mikrokontrollerek és DSP-k: A visszacsatoló jeleket egy mikrokontroller vagy egy digitális jelfeldolgozó (DSP) dolgozza fel. Ezek az eszközök futtatják a vezérlési algoritmusokat (pl. PID-szabályozók), amelyek a mért hiba alapján generálják a korrekciós jeleket a piezoelektromos meghajtók számára.
A zárt hurkú vezérlés növeli a motor pontosságát, stabilitását és ellenálló képességét a külső zavarokkal szemben, ami elengedhetetlen a high-end alkalmazásokban.
Elektronikai komponensek
Az ultrahangos motorok vezérlőelektronikája jellemzően a következő komponenseket tartalmazza:
- Feszültség-átalakító: A bemeneti DC feszültséget magasabb feszültségű DC vagy AC feszültséggé alakítja, ami szükséges a piezoelektromos elemek meghajtásához.
- H-híd vagy félhíd erősítők: Ezek a kapcsolóüzemű erősítők generálják a nagyfrekvenciás, váltakozó áramú jeleket a piezoelemek számára.
- Rezonancia-illesztő áramkörök: Induktivitások és kapacitások segítségével illesztik a meghajtó elektronika impedanciáját a piezoelemek impedanciájához, maximalizálva az energiaátvitelt és csökkentve a veszteségeket.
A vezérlőelektronika folyamatos fejlesztése elengedhetetlen az ultrahangos motorok teljesítményének és hatékonyságának további javításához, valamint a miniatürizálás elősegítéséhez.
Jövőbeli irányok és kutatás
Az ultrahangos motorok technológiája folyamatosan fejlődik, és a kutatók világszerte azon dolgoznak, hogy javítsák a hatásfokot, növeljék az élettartamot és új alkalmazási területeket fedezzenek fel. A jövőbeli irányok számos izgalmas lehetőséget tartogatnak.
Anyagtudományi fejlesztések: új piezoanyagok
Az egyik legfontosabb kutatási terület az új piezoelektromos anyagok kifejlesztése. A jelenleg elterjedt PZT kerámiák ólmot tartalmaznak, ami környezetvédelmi szempontból aggályos. A kutatók alternatív, ólommentes piezoanyagokat keresnek, amelyek hasonló vagy jobb teljesítményt nyújtanak. Ilyenek lehetnek például a bizmut-nátrium-titanát (BNT) alapú kerámiák vagy más összetett oxidok.
Emellett a piezoanyagok tulajdonságainak finomhangolása is kulcsfontosságú, például a nagyobb elektromechanikai kapcsolási együttható, a stabilabb hőmérsékleti viselkedés és a nagyobb mechanikai szilárdság elérése érdekében. Az egykristályos piezoanyagok, mint például a PZN-PT (ólom-cink-niobát-ólom-titanát) vagy a PMN-PT (ólom-magnézium-niobát-ólom-titanát), ígéretes alternatívák lehetnek a magasabb teljesítményigényű alkalmazásokhoz.
Hatásfok növelése
Az ultrahangos motorok alacsony hatásfoka jelentős korlátot jelent. A kutatás egyik fő célja a veszteségek minimalizálása, különösen a súrlódásból és a hőtermelésből adódóan. Ez magában foglalja a súrlódó felületek optimalizálását, új, alacsonyabb súrlódású és kopásállóbb anyagok vagy bevonatok kifejlesztését.
A rezonanciafenntartó és meghajtó elektronika hatékonyságának javítása, valamint a mechanikai rezgések optimalizálása szintén hozzájárulhat a motorok összhatásfokának növeléséhez. A jobb hatásfok hosszabb akkumulátor-élettartamot és kisebb hőterhelést eredményezne.
Miniaturizálás és integráció
A miniaturizálás továbbra is fontos irány, különösen a mikro- és nanotechnológiai alkalmazások, valamint a hordozható eszközök számára. A kutatók a motorok méretének csökkentésén dolgoznak anélkül, hogy a teljesítmény romlana.
Ez magában foglalja a MEMS technológiák alkalmazását ultrahangos motorok gyártásához, amelyek integrálhatók chipre épített rendszerekbe. A miniatűr USM-ek új lehetőségeket nyithatnak meg a miniatűr robotikában, az orvosi implantátumokban és a haptikus visszajelzést adó viselhető eszközökben.
Új alkalmazási területek felfedezése
A technológia fejlődésével és az új motorváltozatok megjelenésével folyamatosan fedeznek fel új alkalmazási területeket. Például az ultrahangos motorok potenciális felhasználása az autóiparban (pl. tükörbeállítás, fényszórók mozgatása), ahol a csendes működés és a kompakt méret előnyös lehet.
A folyadékkezelésben (mikrofluidika) vagy a biomedikai diagnosztikában is ígéretesek lehetnek a mikro-USM-ek, amelyek folyadékokat pumpálhatnak vagy sejteket manipulálhatnak.
Mesterséges intelligencia a vezérlésben
A mesterséges intelligencia (MI) és a gépi tanulás algoritmusainak integrálása a vezérlőrendszerekbe jelentősen javíthatja az ultrahangos motorok teljesítményét. Az MI képes lehet valós időben optimalizálni a gerjesztési frekvenciát és amplitúdót, kompenzálni a hőmérsékleti ingadozásokat és a kopást, valamint adaptívan reagálni a változó terhelési körülményekre.
Ez növelné a motorok robusztusságát, megbízhatóságát és élettartamát, miközben csökkentené a kézi kalibrálás szükségességét.
Öngyógyító anyagok a súrlódó felületeken
A súrlódás okozta kopás problémájának megoldására a smart materials, különösen az öngyógyító anyagok alkalmazása jelenthet áttörést. Olyan bevonatok vagy felületek kifejlesztése, amelyek képesek automatikusan kijavítani a mikrosérüléseket, jelentősen meghosszabbíthatná az ultrahangos motorok élettartamát és csökkentené a karbantartási igényeket.
Az ultrahangos motorok technológiája még mindig a fejlődés korai szakaszában van számos területen, és a jövőbeli innovációk valószínűleg tovább szélesítik majd alkalmazási spektrumukat, megerősítve helyüket a modern precíziós meghajtási rendszerekben.
