Termikus elektronemisszió: a jelenség magyarázata és alkalmazása

Mi történik, amikor egy fém felületét annyira felhevítjük, hogy az elektronok elkezdenek kiszökni belőle, mintha apró, energikus részecskék ugrálnának ki egy forró tepsiből? Ez a jelenség, a termikus elektronemisszió, vagy ahogy gyakran emlegetik, a termionikus emisszió, egyike a fizika azon alapvető folyamatainak, amelyek alapjaiban változtatták meg a 20. századi technológiát, és ma is számos modern alkalmazásban kulcsszerepet játszik. Gondoljunk csak a régi rádiók elektroncsöveire, a televíziók képcsöveire, vagy akár a mai nagy teljesítményű ipari berendezésekre. Mindezek működésének mélyén a hő hatására felszabaduló elektronok tánca rejlik, amely lehetővé teszi az elektromos áram áramlását vákuumban, egy olyan közegben, ahol másként nem lenne lehetséges az elektronok mozgása.

Ez a jelenség nem csupán elméleti érdekesség, hanem egy rendkívül praktikus elv, amely a modern elektronika és számos ipari folyamat sarokköve. Ahhoz, hogy megértsük a termikus elektronemisszió jelentőségét, először is mélyebben bele kell merülnünk a fizikai hátterébe, meg kell értenünk az elektronok viselkedését a fémekben, a hőenergia szerepét, és azokat a paramétereket, amelyek befolyásolják az emisszió hatékonyságát. Ezt követően feltárjuk a jelenség gazdag történetét, az első felfedezésektől egészen a mai, kifinomult alkalmazásokig, rávilágítva arra, hogyan formálta és formálja továbbra is a termikus elektronemisszió a technológiai fejlődést a mindennapi életünkben és a csúcstechnológiás iparágakban egyaránt.

A termikus elektronemisszió alapjai és fizikai háttere

A termikus elektronemisszió lényege, hogy egy fém vagy más vezető anyag felhevítése során az anyagban lévő elektronok elegendő energiát nyernek ahhoz, hogy legyőzzék az anyag felületi potenciálgátját, és kilépjenek a vákuumba vagy egy gáztérbe. Normál hőmérsékleten a fémekben lévő szabad elektronok, bár folyamatosan mozognak, nem rendelkeznek elegendő energiával ahhoz, hogy elhagyják az anyagot. A fém felületénél egyfajta „energiasánc” található, amely visszatartja őket. Ezt a sáncot nevezzük kilépési munkának (vagy munkafüggvénynek), amelyet az elektronnak le kell győznie a kilépéshez.

Az elektronok energiája a fémben kvantált állapotokban helyezkedik el, és a Fermi-Dirac statisztika írja le az eloszlásukat. A Fermi-szint az a maximális energia, amellyel az elektronok rendelkeznek abszolút nulla hőmérsékleten (0 Kelvin). Magasabb hőmérsékleten az elektronok termikus energiát vesznek fel, és az energiaeloszlásuk kiszélesedik. Egy bizonyos hányaduk energiája meghaladja a Fermi-szint és a kilépési munka összegét, így elegendő energiával rendelkeznek a kilépéshez. Minél magasabb a hőmérséklet, annál több elektron éri el ezt az energiaszintet, és annál intenzívebb lesz az emisszió.

A kilépési munka anyagonként változó jellemző, és alapvetően meghatározza, hogy milyen hőmérsékleten kezdődik meg az érdemi emisszió. Az alacsony kilépési munkájú anyagok, mint például a cézium vagy a bárium-oxid, alacsonyabb hőmérsékleten is jelentős elektronáramot képesek kibocsátani, míg a magas kilépési munkájú anyagok, mint a volfrám, jóval magasabb hőmérsékletet igényelnek ugyanazon emissziós áram eléréséhez. Ez az alapvető fizikai elv képezi a termikus elektronemissziós eszközök tervezésének és kiválasztásának alapját.

A jelenség felfedezése és történelmi mérföldkövek

A termikus elektronemisszió jelenségét elsőként Thomas Edison figyelte meg 1883-ban, miközben izzólámpákkal kísérletezett. Észrevette, hogy egy vákuumba zárt izzószál és egy fémlemez közé behelyezett árammérő áramot jelez, ha a lemez pozitív potenciálon van az izzószálhoz képest. Negatív potenciál esetén nem volt áram. Ezt a jelenséget Edison-effektusnak nevezte el, bár akkoriban még nem volt pontos magyarázata az elektronok létezésére, vagy arra, hogy miért áramlanak. Ez a megfigyelés azonban alapvető fontosságú volt a későbbi elektroncsövek kifejlesztéséhez.

A jelenség pontosabb megértése és elméleti leírása a 20. század elején történt. Owen Willans Richardson brit fizikus dolgozta ki az első kvantitatív elméletet az emissziós áram és a hőmérséklet közötti kapcsolatra. 1901-ben publikálta az úgynevezett Richardson-törvényt, amely leírja a termikus emisszióból származó áramsűrűséget a hőmérséklet és az anyag kilépési munkájának függvényében. Később Saul Dushman amerikai fizikus finomította ezt a formulát, így ma Richardson-Dushman egyenletként ismerjük. Richardson 1928-ban Nobel-díjat kapott a termionikus jelenségekről és különösen a Richardson-törvény felfedezéséért.

Az Edison-effektus és a Richardson-Dushman egyenlet lefektette az alapjait az első elektronikus eszközök, a vákuumcsövek fejlesztésének. 1904-ben John Ambrose Fleming szabadalmaztatta az első dióda vákuumcsövet, amely egy fűtött katódból (elektronforrásból) és egy anódból (elektronfelfogóból) állt. Két évvel később, 1906-ban Lee de Forest feltalálta a triódát, a Fleming-féle dióda továbbfejlesztését, amely egy harmadik elektródát, a rácsot tartalmazta az áram szabályozására. Ezek a találmányok indították el az elektronika forradalmát, lehetővé téve a rádió, a televízió és a korai számítógépek működését.

„A hővel történő elektronkibocsátás alapvető jelensége képezte a modern elektronika hajnalát, utat nyitva a rádiózás, a televíziózás és a számítástechnika fejlődésének.”

A Richardson-Dushman egyenlet: az emissziós áram kvantitatív leírása

A Richardson-Dushman egyenlet a termikus elektronemisszió kvantitatív alapját képezi, megadva az emissziós áramsűrűséget (J) egy fém felületéről, mint a hőmérséklet (T) és a kilépési munka (Φ) függvényét. Az egyenlet a következő formában írható fel:

J = A * T^2 * exp(-Φ / (k * T))

Ahol:

• J az emissziós áramsűrűség (amper/négyzetméter).
• A a Richardson-állandó (amper/(négyzetméter * Kelvin^2)), amely elméletileg univerzális állandó, de gyakorlatban anyagonként kissé eltérhet a felületi viszonyoktól és a kristályszerkezettől függően. Értéke általában 1.20173 x 10^6 A/(m^2 K^2).
• T az abszolút hőmérséklet Kelvinben.
• Φ a kilépési munka (elektronvoltban vagy joule-ban). Ez az az energia, amely ahhoz szükséges, hogy egy elektron kilépjen az anyagból a vákuumba a Fermi-szintről.
• k a Boltzmann-állandó (8.617 x 10^-5 eV/K vagy 1.381 x 10^-23 J/K).
• exp az exponenciális függvényt jelöli (e^x).

Az egyenletből jól látszik, hogy az emissziós áramsűrűség exponenciálisan függ a hőmérséklettől és a kilépési munka reciprokától. Ez azt jelenti, hogy még viszonylag kis hőmérsékletváltozás is drámai hatással lehet az emissziós áramra. Ugyanígy, egy kis kilépési munka csökkenés is jelentősen megnövelheti az emissziót adott hőmérsékleten. Ez az oka annak, hogy az alacsony kilépési munkájú anyagok, vagy azok, amelyek felületét ilyen anyagokkal vonják be, sokkal hatékonyabb elektronforrások.

Az egyenlet feltételez egy ideális fémfelületet és egy teljesen tiszta vákuumot. A valóságban a felületi szennyeződések, a kristályszerkezet, az elektromos terek és a térerősségek mind befolyásolhatják az „A” állandó értékét és az emissziót. Ennek ellenére a Richardson-Dushman egyenlet rendkívül pontos és megbízható eszközt biztosít a termikus elektronemissziós folyamatok tervezéséhez és elemzéséhez, segítve az optimális katódanyagok és üzemi paraméterek kiválasztását.

A kilépési munka és az emissziós anyagok jellemzői

A kilépési munka az egyik legfontosabb paraméter a termikus elektronemisszió szempontjából. Ahogy korábban említettük, ez az az energia, amely ahhoz szükséges, hogy egy elektron kiszabaduljon a fémből a vákuumba. Minél kisebb a kilépési munka, annál alacsonyabb hőmérsékleten képes az anyag jelentős mennyiségű elektront kibocsátani, ami energiahatékonyság szempontjából rendkívül előnyös. A gyakorlatban számos különböző anyagot használnak katódokként, mindegyiknek megvannak a maga előnyei és hátrányai.

Tisztán fém katódok

A legkorábbi és legegyszerűbb katódtípusok a tisztán fém katódok voltak, mint például a volfrám (tungsten) vagy a tantál. A volfrám kilépési munkája viszonylag magas (kb. 4.5 eV), ezért nagyon magas hőmérsékletre (2200-2600 °C) kell hevíteni ahhoz, hogy elegendő elektronáramot bocsásson ki. Előnye a rendkívüli mechanikai szilárdság, a magas olvadáspont és a viszonylag hosszú élettartam, különösen tiszta vákuumban. Hátránya a magas üzemi hőmérséklet miatti jelentős energiafogyasztás és a felület párolgása.

Torizált volfrám katódok

A torizált volfrám katódok (thoriated tungsten) a volfrám mechanikai előnyeit kombinálják egy alacsonyabb kilépési munkával. Ezek a katódok volfrámból készülnek, amelyhez kis mennyiségű tórium-oxidot (ThO2) adnak. Magas hőmérsékleten (kb. 1800-1900 °C) a tórium-oxid redukálódik, és a tiszta tórium atomok diffundálnak a volfrám felületére, egy monoatomos réteget képezve. Ez a tóriumréteg jelentősen csökkenti a kilépési munkát (kb. 2.6-3.0 eV), lehetővé téve az emissziót alacsonyabb hőmérsékleten, mint a tiszta volfrám esetében. Ezek a katódok kiválóan alkalmasak nagy teljesítményű elektroncsövekhez és nagyfeszültségű alkalmazásokhoz.

Oxid katódok

Az oxid katódok a leggyakrabban használt termikus emissziós források a legtöbb elektroncsőben, különösen az alacsony és közepes teljesítményű alkalmazásokban. Ezek általában nikkel alapra felvitt bárium-oxid (BaO), stroncium-oxid (SrO) és kalcium-oxid (CaO) keverékéből állnak. A kilépési munkájuk rendkívül alacsony (kb. 1.0-1.5 eV), ami lehetővé teszi, hogy viszonylag alacsony hőmérsékleten (700-900 °C) is hatékonyan működjenek. Előnyük az alacsony energiafogyasztás és a magas emissziós hatékonyság. Hátrányuk a mechanikai sérülékenység és a vákuum tisztaságára való érzékenység. Kis mennyiségű oxigén vagy más gáz súlyosan károsíthatja az emissziós réteget.

Diszpenzer katódok

A diszpenzer katódok, más néven impregnált katódok, a modern, nagy teljesítményű vákuumcsövekben és elektronmikroszkópokban alkalmazott fejlett megoldások. Ezek porózus volfrám testből állnak, amelyet bárium-kalcium-aluminát (BaO-CaO-Al2O3) vagy más alacsony kilépési munkájú anyagokkal impregnálnak. A katód felmelegítésekor az impregnáló anyagok diffundálnak a volfrám felületére, folyamatosan megújítva az alacsony kilépési munkájú réteget. Ez rendkívül stabil és hosszú élettartamú emissziót biztosít, miközben a kilépési munka alacsony (kb. 1.8-2.1 eV). Két fő típusuk van: a B-típusú (felületi Ba-O réteggel) és az M-típusú (ezüst-palládium vagy irídium bevonattal, ami tovább csökkenti a kilépési munkát, akár 1.6-1.8 eV-ra). Az M-típusú katódok különösen alkalmasak nagy fényerősségű elektronforrásokhoz.

Az alábbi táblázat összefoglalja a különböző katódtípusok főbb jellemzőit:

Katódtípus	Anyag	Kilépési munka (eV)	Jellemző üzemi hőmérséklet (°C)	Előnyök	Hátrányok	Jellemző alkalmazások
Tiszta volfrám	Volfrám (W)	4.5	2200-2600	Mechanikailag erős, magas olvadáspont, tiszta vákuumban hosszú élettartam	Magas energiafogyasztás, alacsony emissziós hatékonyság	Nagyfeszültségű röntgencsövek, speciális elektroncsövek
Torizált volfrám	Volfrám + Tórium (Th)	2.6-3.0	1800-1900	Jobb hatékonyság, mint a tiszta volfrám, viszonylag hosszú élettartam	Közepes energiafogyasztás, érzékeny a vákuum minőségére	Nagy teljesítményű adócsövek, mikrohullámú csövek
Oxid katód	BaO, SrO, CaO keverék nikkel alapon	1.0-1.5	700-900	Rendkívül alacsony kilépési munka, magas emissziós hatékonyság, alacsony energiafogyasztás	Mechanikailag sérülékeny, érzékeny a vákuum tisztaságára, korlátozott áramsűrűség	Rádió- és TV-csövek, általános elektroncsövek
Diszpenzer katód (B-típus)	Porózus volfrám + Ba-Ca-Al-oxid	1.8-2.1	1000-1100	Nagyon stabil emisszió, hosszú élettartam, nagy áramsűrűség	Bonyolultabb gyártás, közepes üzemi hőmérséklet	Mikrohullámú csövek, elektronmikroszkópok (elektronágyúk)
Diszpenzer katód (M-típus)	B-típus + Irídium/Rénium bevonat	1.6-1.8	900-1000	Még alacsonyabb kilépési munka, nagyobb fényerő, hosszabb élettartam	Magasabb költség	Nagy felbontású elektronmikroszkópok, orvosi képalkotás

A Schottky-effektus és a tértöltés hatása

A Richardson-Dushman egyenlet egy ideális, külső elektromos tér nélküli környezetet feltételez. A valóságban azonban az emissziós felület közelében gyakran jelentős elektromos tér van jelen, amely befolyásolja az elektronok kilépését. A pozitív anód felé irányuló elektromos tér csökkenti a felületi potenciálgát magasságát, megkönnyítve az elektronok kilépését. Ezt a jelenséget Schottky-effektusnak nevezzük, és a kibocsátott áramsűrűséget megnöveli az ideális esethez képest. A Schottky-effektus a Richardson-Dushman egyenletet egy korrekciós tényezővel egészíti ki, ami a térerősség négyzetgyökével arányos.

Azonban nem csak a külső elektromos tér van hatással az emisszióra. Amikor nagyszámú elektron hagyja el a katódot és áramlik a vákuumban, ezek az elektronok negatív tértöltést hoznak létre a katód közelében. Ez a tértöltés visszatartó erőt fejt ki a további elektronokra, csökkentve a kilépési hatékonyságot és korlátozva az elérhető áramerősséget. Ezt a jelenséget tértöltés-korlátozásnak nevezzük. Extrém esetekben a tértöltés olyan erős lehet, hogy teljesen leállítja az elektronok áramlását, függetlenül a katód hőmérsékletétől.

A tértöltés-korlátozott áramot a Child-Langmuir törvény írja le, amely szerint a vákuumcsőben áramló áramsűrűség arányos a feszültség 3/2-edik hatványával és fordítottan arányos az elektródák közötti távolság négyzetével. Ez a törvény alapvető fontosságú a vákuumcsövek és más elektronikus eszközök tervezésében, mivel meghatározza a maximális áramerősséget, amelyet egy adott geometriájú és feszültségű rendszer képes szállítani. A Schottky-effektus és a tértöltés közötti kölcsönhatás komplex, és mindkettő figyelembe vétele szükséges az emissziós folyamatok pontos modellezéséhez és az eszközök optimalizálásához.

Alkalmazások a történelemben: a vákuumcsövek korszaka

A termikus elektronemisszió első és talán legjelentősebb alkalmazási területe a vákuumcsövek (elektroncsövek) fejlesztése volt, amelyek a 20. század közepéig az elektronika alapkövei voltak. Ezek az eszközök lehetővé tették az elektronok áramlásának precíz szabályozását vákuumban, ami forradalmasította a kommunikációt, az adatfeldolgozást és az energiaátalakítást.

Rádió- és televíziós adás

A vákuumcsövek nélkülözhetetlenek voltak a korai rádióadókban és -vevőkben. A triódák erősítőként működtek, lehetővé téve a gyenge rádiójelek felerősítését, míg a diódák detektorként szolgáltak az analóg jelek demodulálásához. Ez tette lehetővé a rádiózás széles körű elterjedését, a távolsági kommunikációt és a szórakoztatást. Hasonlóképpen, a televíziózás is a vákuumcsövekre épült. A katódsugárcsövek (CRT – Cathode Ray Tube) képezték a televíziók és monitorok kijelzőjének alapját. Egy elektronágyú, amely termikus emisszióval bocsátott ki elektronokat, fókuszált nyalábot hozott létre, amely egy fluoreszkáló képernyőre vetítve hozta létre a képet. Az elektronnyaláb letapogatásával és intenzitásának modulálásával jött létre a mozgókép.

Korai számítógépek

Az első elektronikus számítógépek, mint az ENIAC, több tízezer vákuumcsövet használtak logikai kapuk és memória elemek létrehozására. Ezek a csövek tranzisztorként működtek, be- és kikapcsolva az áramot, és ezzel bináris információt tárolva és feldolgozva. Bár a vákuumcsöves számítógépek hatalmasak, energiaigényesek és gyakran meghibásodtak, ők indították el a digitális korszakot.

Röntgencsövek

A röntgencsövek ma is a termikus elektronemisszióra épülnek. Egy fűtött katód elektronokat bocsát ki, amelyeket nagy feszültséggel gyorsítanak fel egy anód felé. Amikor az elektronok nagy energiával becsapódnak az anódba (általában volfrám vagy molibdén), röntgensugarak keletkeznek. Ezt a technológiát széles körben alkalmazzák az orvosi diagnosztikában, az ipari anyagvizsgálatban és a biztonsági ellenőrzésekben.

Az elektroncsövek, melyek a termikus elektronemisszió elvén működnek, évtizedekig a rádió- és televíziótechnika, valamint a korai számítástechnika gerincét alkották, mielőtt a félvezető technológia átvette volna a vezető szerepet.

Modern alkalmazások: ahol ma is nélkülözhetetlen a termikus emisszió

Bár a tranzisztorok és az integrált áramkörök nagyrészt felváltották a vákuumcsöveket az alacsony teljesítményű elektronikában, a termikus elektronemisszió továbbra is kulcsszerepet játszik számos modern, nagy teljesítményű vagy speciális alkalmazásban, ahol a félvezetők korlátozottak.

Mikrohullámú csövek

A mikrohullámú csövek, mint például a klystronok, a magnetronok és az utazóhullámú csövek (TWT), a termikus elektronemisszióra épülnek, és nélkülözhetetlenek a radarrendszerekben, műholdas kommunikációban, rádiócsillagászatban, valamint ipari és orvosi fűtési alkalmazásokban (pl. mikrohullámú sütők). Ezek az eszközök képesek rendkívül nagy frekvenciájú és nagy teljesítményű mikrohullámú energiát generálni vagy erősíteni, olyan szinteken, amelyeket a félvezetők nem képesek elérni.

Elektronmikroszkópok és elektronágyúk

A modern elektronmikroszkópok (SEM, TEM) nagy fényerősségű elektronforrásokat igényelnek a nagy felbontású képalkotáshoz. Bár a hideg katódos (tér emissziós) elektronágyúk egyre elterjedtebbek, sok esetben még mindig a termikus emissziós forrásokat használják, különösen a diszpenzer katódokat, amelyek stabil és nagy áramsűrűségű elektronnyalábot biztosítanak. Ezek az elektronágyúk nemcsak mikroszkópokban, hanem más vákuum alapú technológiákban is megtalálhatók, például az elektronnyalábos hegesztésben vagy a litográfiában.

Elektronnyalábos megmunkálás

Az elektronnyalábos hegesztés, olvasztás és felületmódosítás nagy pontosságú és nagy energiájú elektronnyalábokat igényel. A termikus elektronemissziós katódok, különösen a volfrám és a diszpenzer katódok, stabil és kontrollálható elektronforrást biztosítanak ezekhez az ipari alkalmazásokhoz. A vákuumban végzett folyamatok precíz anyagmegmunkálást tesznek lehetővé, minimalizálva az oxidációt és a szennyeződéseket.

Ionhajtóművek

Néhány típusú ionhajtómű, amelyet űrhajók meghajtására használnak, termionikus katódokat alkalmaz az ionizált gázok, például a xenon elektronokkal való semlegesítésére. Az elektronsugár semlegesíti a kilépő ionnyalábot, megakadályozva a hajtómű feltöltődését és biztosítva a folyamatos működést. Ez a technológia kulcsfontosságú a hosszú távú űrutazások és a műholdak pályamódosításához.

Termionikus energiaátalakítók

A termionikus energiaátalakítók (TEC) egy olyan kísérleti technológia, amely közvetlenül alakítja át a hőenergiát elektromos energiává termikus elektronemisszió segítségével. Egy fűtött katód elektronokat bocsát ki, amelyek egy hidegebb anódra jutnak, potenciálkülönbséget generálva. Bár hatékonyságuk még nem éri el a hagyományos hőerőgépekét, a TEC-ek potenciálisan alkalmasak lehetnek speciális alkalmazásokra, mint például a nukleáris energia űrben történő felhasználása, vagy hőforrásokból származó energia kinyerése.

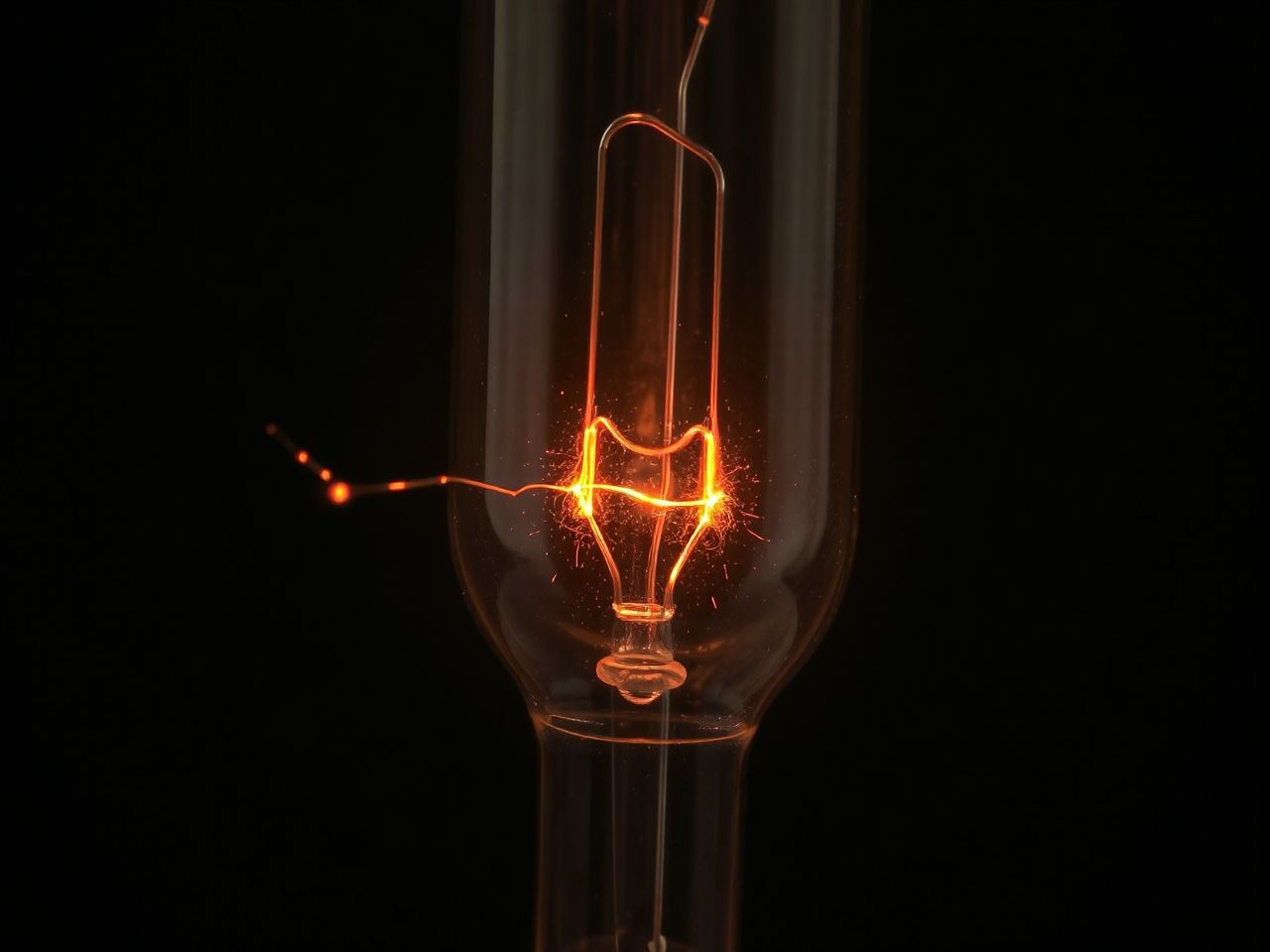

A termikus emisszió előnyei és hátrányai

A termikus elektronemisszió, mint minden fizikai jelenség, rendelkezik bizonyos előnyökkel és hátrányokkal, amelyek meghatározzák az alkalmazási területeit és korlátait.

Előnyök

• Nagy áramsűrűség: Képes nagy mennyiségű elektront kibocsátani, ami magas teljesítményű eszközök létrehozását teszi lehetővé.
• Robusztusság: Néhány katódtípus, mint a volfrám vagy a torizált volfrám, rendkívül ellenálló a mechanikai igénybevétellel és a magas hőmérséklettel szemben.
• Egyszerű működési elv: A jelenség alapvető fizikai elve viszonylag egyszerű, ami lehetővé teszi a megbízható és stabil működést.
• Jó vákuumtűrés: Bizonyos katódok, mint a diszpenzer katódok, képesek működni kevésbé tökéletes vákuumban is, bár a tiszta vákuum mindig előnyös.
• Kiegyenlített emisszió: A felületről származó emisszió viszonylag egyenletes, ami stabil elektronnyalábot eredményez.

Hátrányok

• Magas üzemi hőmérséklet: Az emisszióhoz szükséges magas hőmérséklet jelentős energiafogyasztással jár, és hőterhelést okoz az eszközben.
• Korlátozott élettartam: A katódok anyaga idővel párolog, vagy a felületük szennyeződik, ami csökkenti az emissziós hatékonyságot és végül a katód meghibásodásához vezet.
• Vákuumigény: A legtöbb termikus emissziós eszköznek vákuumban kell működnie, hogy megakadályozza az elektronok szóródását és a katód oxidációját vagy szennyeződését.
• Bemelegedési idő: A katódoknak időre van szükségük a felmelegedéshez, mielőtt működésbe léphetnének, ami késlelteti az eszköz indítását.
• Fényerősségi korlátok: Bár nagy áramsűrűséget képesek szolgáltatni, a termikus emissziós források fényerőssége (az elektronnyaláb térbeli és energetikai sűrűsége) korlátozottabb lehet, mint például a tér emissziós forrásoké.

Összehasonlítás más elektronemissziós típusokkal

A termikus elektronemisszió nem az egyetlen módja az elektronok kibocsátásának egy anyagból. Számos más jelenség is létezik, amelyek különböző elveken alapulva szabadítanak fel elektronokat, és sajátos alkalmazási területekkel rendelkeznek. Fontos megérteni a különbségeket, hogy lássuk a termikus emisszió egyedi helyét a technológiai spektrumban.

Tér emisszió (hideg emisszió)

A tér emisszió, vagy más néven hideg emisszió, akkor következik be, amikor egy rendkívül erős külső elektromos tér (akár 10^9 V/m nagyságrendű) alkalmazásával az elektronok kvantummechanikai alagúthatással lépnek ki az anyagból. Ez a jelenség szobahőmérsékleten is bekövetkezhet, innen a „hideg” elnevezés. Előnye a rendkívül nagy fényerősség és a gyors válaszidő. Hátránya a vákuum minőségére való extrém érzékenység és a katód felületének könnyű szennyeződése. Alkalmazása: nagy felbontású elektronmikroszkópok, laposképernyős kijelzők (kísérleti), nanoelektronikai eszközök.

Fotoemisszió

A fotoemisszió során az elektronok fényenergia (fotonok) hatására lépnek ki az anyagból. Ha a beérkező foton energiája (hν) nagyobb, mint az anyag kilépési munkája (Φ), akkor az elektronok energiát nyernek, és kiléphetnek. A fotoemissziós hatás elméletét Albert Einstein magyarázta meg, amiért Nobel-díjat kapott. Alkalmazása: fotocellák, napelemek (valójában fotovoltaikus hatás), éjjellátó készülékek, képérzékelők (CCD-k, CMOS-érzékelők). A fotoemissziós eszközök nem bocsátanak ki elektront sötétben, és a kibocsátott áram a fény intenzitásával arányos.

Szekunder emisszió

A szekunder emisszió akkor jön létre, amikor egy anyag felületét nagy energiájú elektronok (primer elektronok) bombázzák. A primer elektronok energiát adnak át a felületi atomok elektronjainak, amelyek közül néhány elegendő energiát kap a kilépéshez. A kilépő elektronokat szekunder elektronoknak nevezzük. Ez a jelenség alapvető fontosságú az elektron sokszorozó csövekben (pl. fotonsokszorozókban), az elektronmikroszkópokban (a képalkotáshoz), és egyes vákuumcsövekben, ahol a rács és az anód közötti szekunder emisszió nem kívánt hatásokat okozhat.

Összehasonlítás

A termikus emisszió fő előnye a többi módszerrel szemben a viszonylag nagy és stabil áramsűrűség, amelyet kontrollált körülmények között, hosszú ideig képes fenntartani. Nem igényel extrém vákuumot, mint a tér emisszió, és nem függ a fény jelenlététől, mint a fotoemisszió. Bár a szekunder emisszió is fontos, az egy passzív folyamat, amely más elektronforrást igényel. A termikus emisszió tehát egy aktív, önálló elektronforrás, amely megbízhatóságával és teljesítményével továbbra is megőrzi létjogosultságát azokon a területeken, ahol a félvezetők korlátozottak.

Kihívások és fejlesztési irányok a termikus emisszió területén

Bár a termikus elektronemisszió egy jól bevált és kiforrott technológia, a kutatás és fejlesztés ezen a területen sem áll meg. A modern ipar és tudomány egyre nagyobb teljesítményű, hatékonyabb és hosszabb élettartamú elektronforrásokat igényel. Ennek megfelelően számos kihívással kell szembenézni, és új fejlesztési irányok körvonalazódnak.

Anyagtudományi fejlesztések

Az egyik fő fókusz az új katódanyagok kifejlesztése, amelyek alacsonyabb kilépési munkával rendelkeznek, miközben megőrzik a mechanikai szilárdságot és a termikus stabilitást. A cél olyan anyagok létrehozása, amelyek alacsonyabb hőmérsékleten is nagy áramsűrűséget képesek biztosítani, csökkentve ezzel az energiafogyasztást és növelve az élettartamot. Kutatások folynak például hexaboridok (pl. lantán-hexaborid, CeB6, LaB6) és más átmenetifém-karbidok (ZrC, HfC) irányában, amelyek rendkívül alacsony kilépési munkával (akár 2.5-3.0 eV) és magas olvadásponttal rendelkeznek. Ezek az anyagok különösen alkalmasak nagy fényerősségű elektronágyúkhoz.

Felületi bevonatok és nanostruktúrák

A felületi bevonatok, mint például a rénium vagy irídium rétegek alkalmazása a diszpenzer katódokon (M-típusú katódok) már ma is jelentős javulást hozott a kilépési munka csökkentésében. A jövőben a nanotechnológia további lehetőségeket kínálhat a felületi tulajdonságok finomhangolására. A nanostrukturált katódok, például a szén nanocsövek vagy a grafén alapú emissziós felületek, potenciálisan rendkívül alacsony kilépési munkával és nagy emissziós hatékonysággal rendelkezhetnek, bár ezek még nagyrészt kutatási fázisban vannak.

Vákuumtechnológia és élettartam

A katódok élettartamát nagymértékben befolyásolja a vákuum minősége. A vákuumtechnológia folyamatos fejlődése, a jobb vákuumszivattyúk és a vákuumkamrák anyagának tisztasága hozzájárulhat a katódok élettartamának növeléséhez. Emellett a katódok ellenállóbbá tétele a szennyeződésekkel szemben is fontos kutatási terület. Az öngyógyító vagy regenerálódó katódok fejlesztése is elképzelhető a jövőben, ahol a felületi réteg automatikusan megújulhat.

Integráció és miniatürizálás

Bár a termikus emissziós eszközök jellemzően nagyobbak, mint a félvezető alapú társaik, bizonyos alkalmazásokban a miniatürizálás is cél lehet. Az integrált vákuumcsövek, vagy a mikrovákuumcsövek (MVT – MicroVacuum Tubes) fejlesztése, amelyek nanométeres méretű katódokat és anódokat tartalmaznak, új lehetőségeket nyithat meg a nagyfrekvenciás elektronikában és a sugárzásálló eszközökben, ahol a félvezetők korlátozottak.

„A termikus emisszió jövője az anyagtudományi áttörésekben rejlik, melyek alacsonyabb hőmérsékleten is hatékony, hosszú élettartamú elektronforrásokat ígérnek, kiterjesztve ezzel a jelenség alkalmazási spektrumát.”

Ezek a fejlesztések nemcsak a meglévő alkalmazások teljesítményét javíthatják, hanem új területeket is nyithatnak meg, ahol a termikus elektronemisszió egyedülálló előnyei kihasználhatók. A folyamatos innováció biztosítja, hogy ez a klasszikus fizikai jelenség továbbra is releváns és nélkülözhetetlen maradjon a modern technológia számára.

A termikus elektronemisszió szerepe az iparban és a kutatásban

A termikus elektronemisszió nem csupán elméleti érdekesség, hanem egy olyan alapvető technológia, amely számos ipari folyamatban és tudományos kutatásban kulcsszerepet játszik. Az elektronok precíz irányítása és nagy energiájú nyalábokká formálása lehetővé teszi olyan műveletek elvégzését, amelyek más módszerekkel nem lennének megvalósíthatók.

Ipari gyártási folyamatok

Az elektronnyalábos megmunkálás, mint például a hegesztés, olvasztás és gőzölés, kritikus fontosságú a nagy tisztaságú és nagy szilárdságú anyagok előállításában. Az elektronnyaláb rendkívül koncentrált hőforrásként működik, amely képes mélyen behatolni az anyagba, és precíz, tiszta varratokat vagy olvasztási zónákat létrehozni vákuumban. Ez minimalizálja az oxidációt és a szennyeződéseket, ami elengedhetetlen az űripar, a repülőgépgyártás és a nukleáris ipar számára. Az elektronnyalábos gőzölés (EBPVD) pedig vékonyrétegek leválasztására szolgál, például optikai bevonatok, korróziógátló rétegek vagy félvezető eszközök gyártásánál.

Anyagtudomány és analízis

Az elektronmikroszkópok, amelyek termikus emissziós katódokat használnak elektronforrásként, alapvető eszközök az anyagtudományban. Lehetővé teszik az anyagok nanoskálájú szerkezetének, összetételének és morfológiájának vizsgálatát. Az elektronnyalábbal történő pásztázás és a mintából kilépő szekunder vagy visszavert elektronok detektálása révén rendkívül részletes képet kaphatunk a felületekről. Az emissziós elektronok energiájának és eloszlásának elemzésével az anyagok kémiai összetételéről és elektronikus állapotáról is információ nyerhető.

Kutatás és fejlesztés

A részecskegyorsítókban, amelyek a részecskefizikai kutatások alapját képezik, a termikus emissziós katódok szolgáltatják az indító elektronnyalábot. Ezek a nyalábok aztán rendkívül nagy energiára gyorsulnak, lehetővé téve az anyag alapvető építőköveinek vizsgálatát. A plazmafizikai kutatásokban is alkalmazzák a termikus emissziót, például a plazma generálásához vagy diagnosztizálásához szükséges elektronforrásokként. A fúziós energiával kapcsolatos kísérletekben, mint például a tokamakokban, a plazma fűtéséhez vagy áramvezetéséhez nagy energiájú elektronnyalábokat használnak.

Orvosi technológia

A már említett röntgencsövek mellett, amelyek termikus emissziós katódokat használnak, az orvosi képalkotásban és terápiában is számos más alkalmazás létezik. Például az elektronnyalábos terápiában (EBT) a rákos daganatok kezelésére nagy energiájú elektronnyalábokat használnak. Ezeket a nyalábokat szintén termikus emissziós katódok generálják, majd gyorsítják és fókuszálják a kívánt területre.

A termikus elektronemisszió tehát egy olyan sokoldalú és alapvető jelenség, amely a tudományos felfedezésektől az ipari innovációig széles spektrumon támogatja a technológiai fejlődést, és továbbra is nélkülözhetetlen marad számos kritikus területen.

Környezeti és biztonsági szempontok

A termikus elektronemissziós technológiák alkalmazása során, mint minden ipari és tudományos tevékenység esetében, fontos figyelembe venni a környezeti és biztonsági szempontokat. Ezek a tényezők befolyásolják az eszközök tervezését, gyártását, üzemeltetését és hulladékkezelését.

Energiafogyasztás és hőtermelés

A termikus emissziós katódok működéséhez jelentős hőenergiára van szükség, ami magas energiafogyasztással jár. Ez különösen igaz a magas hőmérsékleten működő volfrám katódokra. A keletkező hő elvezetése is kihívást jelenthet, ami hűtőrendszerek alkalmazását teszi szükségessé, tovább növelve az energiaigényt és a rendszer komplexitását. A fejlesztések célja az alacsonyabb kilépési munkájú anyagok révén az üzemi hőmérséklet és ezzel az energiafogyasztás csökkentése, ami nemcsak gazdaságilag, hanem környezetileg is előnyös.

Anyagok és hulladékkezelés

A katódokban használt anyagok, mint például a tórium a torizált volfrám katódokban, radioaktívak. Bár a tórium alacsony aktivitású alfa-sugárzó, és a katódba kötve nem jelent közvetlen veszélyt, a gyártás és különösen a hulladékkezelés során különleges óvintézkedésekre van szükség. Az oxid katódok anyagai (bárium, stroncium) sem teljesen ártalmatlanok, és a környezetbe jutva potenciálisan szennyezést okozhatnak. A gyártási folyamatoknak és a leselejtezett eszközök kezelésének szigorú környezetvédelmi előírásoknak kell megfelelniük, hogy minimalizálják a környezeti terhelést.

Vákuum és üzemeltetés biztonsága

A termikus emissziós eszközök többsége vákuumban működik. A vákuumrendszerek meghibásodása, például egy vákuumkamra repedése, robbanásveszélyt jelenthet a külső légnyomás miatt. Emellett a vákuumcsövekben és más nagyfeszültségű alkalmazásokban fennáll az elektromos áramütés veszélye. A nagyteljesítményű elektronnyalábok pedig rendkívül veszélyesek lehetnek a kezelő személyzetre, ezért megfelelő árnyékolásra és biztonsági protokollokra van szükség. A röntgencsövek esetében a keletkező röntgensugárzás elleni védelem is kiemelt fontosságú.

Alternatív technológiák és fenntarthatóság

A fenntarthatóság szempontjából fontos a termikus emissziós technológiák folyamatos fejlesztése, de az alternatív, energiahatékonyabb vagy környezetbarátabb megoldások keresése is. A félvezető alapú eszközök számos területen felváltották a vákuumcsöveket, éppen az alacsonyabb energiafogyasztásuk és a kisebb méretük miatt. Azonban azokon a területeken, ahol a termikus emisszió továbbra is nélkülözhetetlen, a kutatásnak az anyagok újrahasznosíthatóságára, a veszélyes anyagok kiváltására és az energiahatékonyság növelésére kell fókuszálnia, hogy a technológia hosszú távon is fenntartható maradjon.

Ezek a szempontok rávilágítanak arra, hogy a technológiai fejlődés nem csak a teljesítmény növeléséről szól, hanem arról is, hogy miként tudjuk az innovációt felelősségteljesen, a környezet és az emberi egészség figyelembevételével megvalósítani. A termikus elektronemisszió esetében ez a kihívás különösen érvényes, tekintettel a technológia alapvető jellegére és széles körű alkalmazására.
