Gondolkodott már azon, miért van az, hogy bizonyos folyadékok szállítására vagy adagolására a hagyományos szivattyúk nem, vagy csak korlátozottan alkalmasak, és miért van szükség egy egészen más működési elvű gépre? A válasz a térfogatkiszorításos gépek, melyek a modern ipar számos területén nélkülözhetetlenek. Ezek a berendezések nem a folyadék mozgási energiájának növelésével, hanem egy fix térfogatú folyadék mechanikus elmozdításával érik el a kívánt hatást, legyen szó akár rendkívül viszkózus anyagokról, akár nagy nyomású alkalmazásokról.
Ez a cikk mélyrehatóan tárgyalja a térfogatkiszorításos gépek világát: megismerkedünk alapvető működési elvükkel, részletesen bemutatjuk a leggyakoribb típusokat, kitérünk előnyeikre és hátrányaikra, valamint átfogó képet adunk széleskörű alkalmazási területeikről. Célunk, hogy ne csak a „hogyan”, hanem a „miért” kérdésekre is választ adjunk, és rávilágítsunk, mi teszi ezeket a gépeket annyira különlegessé és pótolhatatlanná a mérnöki gyakorlatban.
Mi az a térfogatkiszorításos gép és hogyan működik?
A térfogatkiszorításos gép, angolul „positive displacement machine”, egy olyan mechanikus berendezés, amely egy meghatározott, állandó térfogatú folyadékot fog be, majd azt kényszerítve elmozdítja vagy szállítja a rendszerben. Működési elve alapvetően különbözik a dinamikus, például centrifugális szivattyúktól, amelyek a folyadék sebességének növelésével, majd annak nyomássá alakításával dolgoznak.
A térfogatkiszorításos gépek lényege, hogy egy zárt térben csökkentik a folyadék térfogatát, ezáltal nyomást generálnak, és a folyadékot a kimeneti nyílás felé terelik. Ez a folyamat ciklikusan ismétlődik, biztosítva a folyamatos áramlást és nyomás fenntartását. A beáramló folyadékot mechanikus elemek (például dugattyúk, fogaskerekek, lapátok, csavarok, membránok) fogják be, majd ezek az elemek mozognak, hogy kiszorítsák a folyadékot a kimeneti oldalra.
A legfontosabb jellemzője, hogy a kiszállított áramlási sebesség (térfogatáram) szinte független a kimeneti nyomástól, feltéve, hogy a gép képes leküzdeni ezt a nyomást. Ez teszi őket ideálissá olyan alkalmazásokhoz, ahol precíz adagolás vagy magas nyomás szükséges, még viszkózus folyadékok esetén is. A legtöbb térfogatkiszorításos gép önfelszívó képességgel is rendelkezik, ami azt jelenti, hogy képesek levegőt vagy gázt kiszorítani a szívóvezetékből, és így folyadékot felszívni, ami komoly előny a dinamikus szivattyúkkal szemben.
„A térfogatkiszorításos gépek a precíziós mérnöki munka csúcsát képviselik, ahol a mechanikus elmozdulás biztosítja a folyadékáramlás abszolút kontrollját, függetlenül a külső nyomásviszonyoktól.”
Térfogatkiszorításos és dinamikus gépek összehasonlítása
A folyadékszállításra használt gépeket alapvetően két nagy kategóriába sorolhatjuk: térfogatkiszorításos (pozitív elmozdulású) és dinamikus (centrifugális) gépek. Bár mindkettő folyadék szállítására szolgál, működési elvük és alkalmazási területeik jelentősen eltérnek.
A dinamikus gépek, mint például a centrifugális szivattyúk, a járókerék forgatásával növelik a folyadék sebességét, majd ezt a sebességi energiát nyomássá alakítják át. Jellemzőjük, hogy az áramlási sebesség erősen függ a kimeneti nyomástól: minél nagyobb a nyomás, annál kisebb az áramlás. Ezek a gépek általában nagy áramlási sebességet biztosítanak alacsonyabb nyomás mellett, és ideálisak tiszta, alacsony viszkozitású folyadékok szállítására.
Ezzel szemben a térfogatkiszorításos gépek egy fix térfogatú folyadékot zárnak be, majd azt mechanikusan elmozdítják. Ezáltal az áramlási sebesség viszonylag állandó marad a kimeneti nyomástól függetlenül, egészen addig, amíg a gép eléri a maximális nyomáshatárát. Kiválóan alkalmasak magas viszkozitású folyadékok, érzékeny anyagok vagy precíz adagolást igénylő feladatok ellátására. Gyakran rendelkeznek önfelszívó képességgel, ami a dinamikus gépeknél ritka.
Tekintsük át a főbb különbségeket egy táblázatban:
| Jellemző | Térfogatkiszorításos gép | Dinamikus gép (pl. centrifugális) |
|---|---|---|
| Működési elv | Fix térfogatú folyadék befogása és elmozdítása | Folyadék sebességének növelése, majd nyomássá alakítása |
| Áramlási sebesség | Viszonylag állandó, független a nyomástól | Változó, függ a nyomástól (nyomás növekedésével csökken) |
| Nyomás | Magas nyomás elérésére képes | Általában alacsonyabb nyomás, nagy áramlás |
| Viszkozitás | Kiválóan alkalmas magas viszkozitású folyadékokhoz | Hatásfoka romlik magas viszkozitású folyadékoknál |
| Önfelszívás | Általában önfelszívó | Nem önfelszívó (külső töltést igényel) |
| Adagolás | Pontos adagolásra alkalmas | Nehezen adagolható pontosan |
| Pulzáció | Jellemző a pulzáló áramlás (csillapító szükséges lehet) | Egyenletesebb áramlás |
| Sérülékenység | Érzékeny a szárazon futásra és a túlnyomásra | Toleránsabb a szárazon futásra (rövid ideig) |
| Hatásfok | Magasabb hatásfok magas viszkozitású folyadékoknál | Magasabb hatásfok alacsony viszkozitású folyadékoknál |
A választás a két típus között mindig az adott alkalmazás specifikus igényeitől függ. A térfogatkiszorításos gépek ott válnak nélkülözhetetlenné, ahol a precizitás, a viszkózus anyagok kezelése és a magas nyomás a kulcsfontosságú paraméterek.
A térfogatkiszorításos gépek típusai
A térfogatkiszorításos gépek rendkívül sokfélék, és számos ipari alkalmazáshoz kínálnak speciális megoldásokat. Főleg két nagy kategóriába sorolhatók: rotációs (forgó) és reciprok (alternáló vagy dugattyús) gépek. Ezen belül további altípusok léteznek, amelyek mindegyike egyedi működési elvvel és felhasználási területtel rendelkezik.
Rotációs térfogatkiszorításos gépek
A rotációs gépek folyamatos forgó mozgással szállítják a folyadékot. Általában egyenletesebb áramlást biztosítanak, mint a reciprok típusok, és kevésbé érzékenyek a szennyeződésekre, bár ez a konkrét típustól függ.
1. Fogaskerék-szivattyúk (Gear Pumps)
A fogaskerék-szivattyúk az egyik leggyakoribb rotációs térfogatkiszorításos típus. Két fő változatuk létezik:
- Külső fogaskerék-szivattyúk: Két azonos, egymásba illeszkedő fogaskerék forog egy házban. A folyadék a fogak közötti terekben reked, és a ház falai mentén halad a szívóoldaltól a nyomóoldalig. Egyszerű, robusztus és megbízható szerkezetek, viszonylag magas nyomásra képesek. Jellemzően hidraulikus rendszerekben, kenőolaj-szivattyúzásban és üzemanyag-átvitelben használják.
- Belső fogaskerék-szivattyúk: Egy külső fogazású rotor forog egy nagyobb, belső fogazású állókerékben. A két fogaskerék között egy félhold alakú elválasztó elem található, amely megakadályozza a folyadék visszaáramlását. Különösen alkalmasak viszkózus folyadékok, például bitumen, aszfalt, ragasztók és csokoládé szállítására, mivel kíméletesen, pulzációmentesen dolgoznak.
2. Lapátos (lamellás) szivattyúk (Vane Pumps)
A lapátos szivattyúk egy excentrikusan elhelyezett rotoron lévő, radiálisan mozgó lapátokkal működnek. Ahogy a rotor forog, a lapátok a centrifugális erő, rugók vagy hidraulikus nyomás hatására kifelé tolódnak, és szorosan illeszkednek a szivattyúház belső falához. A lapátok és a ház közötti térfogat változása biztosítja a folyadék szállítását. Ezek a szivattyúk jó hatásfokkal működnek, és képesek vékonyabb folyadékokat is szállítani, mint a fogaskerék-szivattyúk. Gyakoriak hidraulikus rendszerekben és üzemanyag-szállításban.
3. Csavarszivattyúk (Screw Pumps)
A csavarszivattyúk egy vagy több egymásba illeszkedő csavarral működnek, amelyek forgásukkal a folyadékot axiálisan, a csavar tengelye mentén szállítják. A csavarok és a ház közötti hézagok zárják be a folyadékot és kényszerítik azt előre. Kiválóan alkalmasak nagyon viszkózus és abrazív folyadékok, például szennyvíziszap, olaj, ragasztók, festékek szállítására. A mono szivattyúk (excenter csigaszivattyúk) egyetlen forgó csavarral és egy álló statorral működnek, ami rendkívül kíméletes szállítást tesz lehetővé, akár darabos, érzékeny anyagok esetén is.
4. Perisztaltikus szivattyúk (Peristaltic Pumps)
A perisztaltikus szivattyúk egy rugalmas cső összenyomásával működnek, amelyet egy forgó hengerpár vagy egy görgős mechanizmus nyom össze és görget végig. Ez a mozgás létrehoz egy vákuumot, amely folyadékot szív be, majd a görgők továbbnyomják azt. Fő előnyük, hogy a folyadék soha nem érintkezik a szivattyú mozgó részeivel, csak a csővel. Ez ideálissá teszi őket steril, korrozív, vagy nagyon tiszta folyadékok, valamint érzékeny biológiai anyagok (pl. vér, sejtkultúrák) szállítására az orvosi, gyógyszer- és élelmiszeriparban.
5. Lobuláris (lebenyes) szivattyúk (Lobe Pumps)
A lobuláris szivattyúk két vagy több, egymásba illeszkedő, de nem érintkező forgó lebennyel működnek. Ezek a lebenyek egy zárt házban forognak, és a köztük lévő terekben szállítják a folyadékot. Mivel a lebenyek nem érintkeznek egymással, alkalmasak olyan érzékeny anyagok (pl. joghurt, gyümölcsdarabok, krémek) szállítására, amelyek könnyen megsérülnének más típusú szivattyúkban. Kiemelkedő higiéniai tulajdonságaik miatt széles körben alkalmazzák őket az élelmiszer-, gyógyszer- és kozmetikai iparban.
„A rotációs térfogatkiszorításos gépek ereje a folyamatos mozgásban és a változatos geometriákban rejlik, amelyek lehetővé teszik a folyadékok széles spektrumának kíméletes és hatékony szállítását, a víztől a bitumenig.”
Reciprok térfogatkiszorításos gépek
A reciprok gépek alternáló, azaz oda-vissza mozgással szállítják a folyadékot. Jellemzően magasabb nyomást képesek elérni, mint a rotációs típusok, de pulzálóbb áramlást generálnak.
1. Dugattyús szivattyúk (Piston Pumps)
A dugattyús szivattyúk egy vagy több dugattyúval működnek, amelyek egy hengerben mozognak. A dugattyú visszahúzásakor vákuum keletkezik, ami beszívja a folyadékot (szívás), majd a dugattyú előre mozdulva kiszorítja a folyadékot a nyomóvezetékbe (nyomás). A szelepek biztosítják az egyirányú áramlást. Két fő típus létezik:
- Együtemű (single-acting): A dugattyú csak egy irányba mozogva szállít folyadékot.
- Kétütemű (double-acting): A dugattyú mindkét irányba mozogva szállít folyadékot, ami egyenletesebb áramlást eredményez.
A dugattyús szivattyúk rendkívül magas nyomásra képesek, ezért gyakran használják őket nagynyomású mosóberendezésekben, hidraulikus rendszerekben, olaj- és gázipari fúrásokban és adagoló rendszerekben.
2. Membránszivattyúk (Diaphragm Pumps)
A membránszivattyúk egy rugalmas membrán oda-vissza mozgásával szállítják a folyadékot. A membrán egyik oldalán a folyadék van, a másik oldalán pedig egy mechanikus (pl. hajtókar) vagy pneumatikus (sűrített levegő) meghajtás. Amikor a membrán elmozdul, vákuumot kelt, beszívja a folyadékot, majd a visszafelé mozdulva kiszorítja azt. Szelepek szabályozzák az áramlást.
- Levegővel működtetett membránszivattyúk (AODD – Air Operated Double Diaphragm): Két membránt használnak, amelyeket sűrített levegő működtet felváltva. Ezek a szivattyúk robusztusak, képesek szárazon futni, és biztonságosak robbanásveszélyes környezetben, mivel nincs elektromos motorjuk. Kémiai, festék- és élelmiszeriparban elterjedtek.
- Mechanikusan működtetett membránszivattyúk: Általában egy hajtókar vagy excenter mozgatja a membránt. Precízebb adagolásra alkalmasak, és gyakran használják vegyszeradagolásban, víztisztításban.
A membránszivattyúk előnye, hogy a folyadék nem érintkezik mozgó mechanikus alkatrészekkel, így alkalmasak korrozív, abrazív, viszkózus és szennyezett folyadékok szállítására is. Kiválóak mérgező vagy steril anyagok kezelésére.
3. Plunger szivattyúk (Plunger Pumps)
A plunger szivattyúk a dugattyús szivattyúk speciális válfajai, ahol a dugattyú helyett egy hosszú, vékony, sima felületű „plunger” (nyomódugattyú) mozog. Mivel a plunger hosszabb és kisebb átmérőjű, mint egy hagyományos dugattyú, a tömítések nem a mozgó felületen, hanem a henger falán helyezkednek el. Ez lehetővé teszi a rendkívül magas nyomások elérését (akár több ezer bar), és alkalmassá teszi őket nagy nyomású vízsugaras vágásra, tisztításra, valamint olaj- és gázipari injektálásra.
A térfogatkiszorításos gépek ezen sokfélesége biztosítja, hogy szinte bármilyen folyadékszállítási feladatra létezik egy optimális megoldás, legyen szó kíméletes adagolásról, magas nyomású szállításról, vagy éppen viszkózus, érzékeny anyagok mozgatásáról.
A térfogatkiszorításos gépek előnyei
A térfogatkiszorításos gépek számos olyan előnnyel rendelkeznek, amelyek miatt bizonyos alkalmazásokban messze felülmúlják dinamikus társaikat. Ezek az előnyök teszik őket nélkülözhetetlenné a modern ipar számos ágazatában.

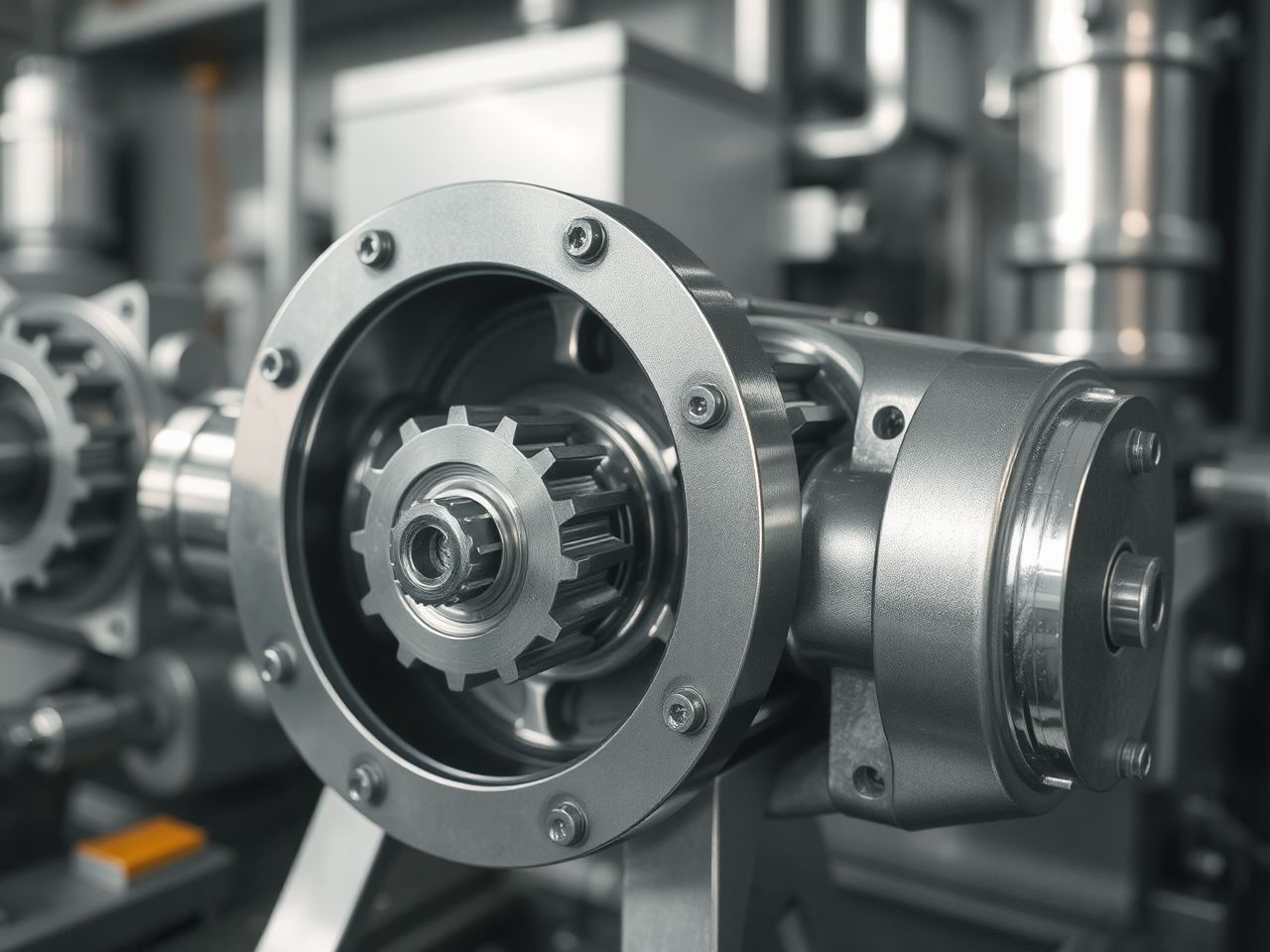

1. Állandó áramlási sebesség (térfogatáram) a nyomástól függetlenül
Ez az egyik legfontosabb jellemzőjük. A térfogatkiszorításos gépek minden fordulatszámra vagy ütemre fix térfogatú folyadékot szállítanak. Ez azt jelenti, hogy a kimeneti nyomás változása (egy bizonyos határon belül) alig befolyásolja a szállított folyadék mennyiségét. Ez a tulajdonság ideálissá teszi őket pontos adagolási feladatokhoz, ahol a precíz mennyiség fenntartása kritikus, például vegyszeradagolásban, gyógyszergyártásban vagy élelmiszeripari receptúrákban.
2. Kiválóan alkalmasak magas viszkozitású folyadékokhoz
A dinamikus szivattyúk hatásfoka drasztikusan romlik magas viszkozitású folyadékok (pl. olajok, ragasztók, festékek, élelmiszeripari szirupok) szállításakor. A térfogatkiszorításos gépek azonban éppen az ilyen anyagokhoz optimalizáltak. Működési elvükből adódóan a folyadékot mechanikusan kényszerítik mozgásra, így a belső súrlódás és a viszkózus ellenállás kevésbé befolyásolja a teljesítményüket. Sőt, egyes típusok, mint a csavarszivattyúk, kifejezetten a nagyon sűrű, pasztaszerű anyagok szállítására lettek tervezve.
3. Önfelszívó képesség
A legtöbb térfogatkiszorításos gép képes levegőt vagy gázt kiszorítani a szívóvezetékből, és így folyadékot felszívni egy alacsonyabban elhelyezkedő tartályból. Ez a önfelszívó képesség jelentős előny, mivel kiküszöböli a szivattyú előzetes feltöltésének szükségességét, ami sok esetben időt takarít meg és egyszerűsíti az üzembe helyezést. Különösen hasznos, ha a szivattyú nem állandóan működik, vagy ha a szívóoldalon időszakosan levegő kerülhet a rendszerbe.
4. Magas nyomás elérése
Ezek a gépek képesek rendkívül magas nyomást generálni, ami elengedhetetlen számos ipari folyamatban, mint például hidraulikus rendszerekben, nagynyomású tisztításban, olaj- és gázipari injektálásban vagy folyadékok szűrésében. A reciprok típusok, mint a dugattyús és plunger szivattyúk, ebben a tekintetben kiemelkedőek.
5. Pontos adagolás és mérés
Mivel minden ciklusban vagy fordulatszámra pontosan meghatározott térfogatú folyadékot szállítanak, a térfogatkiszorításos gépek ideálisak adagoló szivattyúként. A fordulatszám vagy az ütemek számának szabályozásával rendkívül pontosan kontrollálható a szállított mennyiség, ami kritikus kémiai reakciók, gyógyszergyártás vagy élelmiszeripari keverési folyamatok esetén.
6. Kíméletes folyadékszállítás
Bizonyos típusok, mint például a perisztaltikus, lobuláris vagy excenter csigaszivattyúk, rendkívül kíméletesen bánnak a folyadékkal. Ez azt jelenti, hogy minimálisra csökkentik a nyíróerőket, a turbulenciát és a folyadék károsodását. Ez létfontosságú az érzékeny anyagok (pl. sejt kultúrák, gyümölcsdarabok, emulziók) szállításakor, ahol a termék integritásának megőrzése a cél.
7. Széles anyagválaszték és robusztus kivitel
A térfogatkiszorításos gépek széles anyagválasztékban kaphatók, ami lehetővé teszi, hogy szinte bármilyen kémiailag agresszív, abrazív vagy magas hőmérsékletű folyadékhoz megtalálják a megfelelő kivitelt. Robusztus szerkezetük hosszú élettartamot és megbízható működést biztosít megfelelő karbantartás mellett.
„A térfogatkiszorításos gépek a megbízhatóság, a precizitás és a sokoldalúság szinonimái az ipari folyadékszállításban, különösen ott, ahol a dinamikus megoldások elégtelennek bizonyulnak.”
Korlátok és hátrányok
Bár a térfogatkiszorításos gépek számos előnnyel rendelkeznek, fontos tisztában lenni a korlátaikkal és hátrányaikkal is, hogy az adott feladathoz a legmegfelelőbb berendezést választhassuk.
1. Pulzáló áramlás
Különösen a reciprok típusoknál (dugattyús, membránszivattyúk) jellemző a pulzáló áramlás, mivel a folyadékszállítás ciklikus, megszakításos mozgással történik. Ez a pulzáció zajt és vibrációt okozhat a rendszerben, károsíthatja a csővezetékeket és a műszereket. Megoldásként pulzációcsillapítók vagy többhengeres (multiplex) szivattyúk használhatók, amelyek egyenletesebb áramlást biztosítanak.
2. Érzékenység a szárazon futásra és a túlnyomásra
A legtöbb térfogatkiszorításos gép nem tolerálja a szárazon futást. Mivel a mozgó alkatrészek gyakran a szállított folyadékkal kenődnek, a folyadék hiánya súlyos kopáshoz és meghibásodáshoz vezethet. Ugyancsak kritikus a túlnyomás. Mivel az áramlási sebesség független a nyomástól, ha a kimeneti vezeték elzáródik, a gép továbbra is próbál folyadékot szállítani, ami rendkívül magas nyomást generálhat, és károsíthatja a szivattyút, a csővezetéket vagy akár robbanáshoz is vezethet. Ezért biztonsági szelepek alkalmazása elengedhetetlen.
3. Magasabb beruházási és karbantartási költségek
Általában a térfogatkiszorításos gépek drágábbak, mint a hasonló kapacitású centrifugális szivattyúk. Komplexebb szerkezetük, pontos illesztésű alkatrészeik és speciális anyaghasználatuk miatt magasabbak a gyártási költségeik. A karbantartás is költségesebb lehet, mivel több mozgó alkatrészt, tömítést és szelepet tartalmaznak, amelyek rendszeres ellenőrzést és cserét igényelhetnek.
4. Alacsonyabb fordulatszám-tartomány
A térfogatkiszorításos gépek általában alacsonyabb fordulatszámon működnek, mint a dinamikus szivattyúk. A túl nagy fordulatszám növelheti a kopást, a kavitációt és a zajt. Ez befolyásolhatja a méretezési lehetőségeket és a motorválasztást.
5. Érzékenység a szilárd részecskékre
Bár vannak kivételek (pl. csigaszivattyúk, membránszivattyúk), sok térfogatkiszorításos gép érzékeny a szilárd részecskékre a folyadékban. A szűk illesztések és a mozgó alkatrészek közötti hézagok könnyen eltömődhetnek, vagy a részecskék koptathatják az alkatrészeket, csökkentve a hatásfokot és az élettartamot. Szükség lehet szűrők vagy sziták beépítésére a szívóoldalon.
6. Komplexebb szabályozás
A térfogatáram szabályozása általában a motor fordulatszámának változtatásával (frekvenciaváltóval) vagy a stroke (löket) hosszának módosításával történik. Ez bonyolultabb lehet, mint a centrifugális szivattyúknál alkalmazott egyszerű fojtószelepes szabályozás, bár utóbbi energiahatékonyság szempontjából kevésbé ideális.
E hátrányok ellenére a térfogatkiszorításos gépek gyakran az egyetlen hatékony megoldást jelentik specifikus ipari kihívásokra, ahol a precizitás, a viszkózus folyadékok kezelése és a magas nyomás elengedhetetlen.
Kulcsfontosságú paraméterek a méretezéshez és kiválasztáshoz
A megfelelő térfogatkiszorításos gép kiválasztása kritikus a rendszer hatékony és megbízható működéséhez. Ehhez számos kulcsfontosságú paramétert kell figyelembe venni.
1. Áramlási sebesség (térfogatáram)
Ez a legfontosabb paraméter, amely megadja, hogy mennyi folyadékot kell szállítani egységnyi idő alatt (pl. liter/perc, m³/óra). A szivattyút úgy kell méretezni, hogy a maximális szükséges áramlási sebességet biztonsági ráhagyással együtt képes legyen biztosítani.
2. Nyomás (nyomómagasság)
A rendszerben uralkodó nyomásviszonyok meghatározása elengedhetetlen. Ide tartozik a szívó- és nyomóoldali nyomás, a csővezeték ellenállása, a szelepek és idomok nyomásvesztesége, valamint a folyadékoszlop magassága. A szivattyúnak képesnek kell lennie a teljes rendszerellenállás leküzdésére és a kívánt kimeneti nyomás biztosítására. Fontos a maximális üzemi nyomás és a maximális megengedett nyomás figyelembe vétele.
3. Folyadék tulajdonságai
- Viszkozitás: Meghatározza a folyadék belső súrlódását és folyékonyságát. A magas viszkozitású folyadékokhoz speciális térfogatkiszorításos szivattyúk szükségesek (pl. csigaszivattyúk, lobuláris szivattyúk).
- Sűrűség: Befolyásolja a szivattyú teljesítményét és a motor terhelését, különösen magas nyomású alkalmazásoknál.
- Hőmérséklet: A folyadék hőmérséklete hatással van a viszkozitására és a szivattyú alkatrészeinek (tömítések, anyagok) élettartamára. Fontos a megfelelő anyagok kiválasztása.
- Kémiai összetétel: A folyadék korrozív vagy abrazív jellege befolyásolja a szivattyú anyagválasztását (pl. rozsdamentes acél, Hastelloy, PTFE).
- Szilárd részecskék: A folyadékban lévő szilárd szennyeződések mérete és mennyisége meghatározza, hogy milyen típusú szivattyú (pl. membrán, csiga) alkalmas, és szükség van-e szűrőkre.
- Gáztartalom: A gázbuborékok kavitációt okozhatnak, és befolyásolhatják a szivattyú hatásfokát.
4. NPSH (Nettó Pozitív Szívómagasság)
Az NPSH (Net Positive Suction Head) egy kritikus paraméter, amely a szívóoldali kavitáció elkerüléséhez szükséges minimális nyomásra utal. Két értéke van: az NPSHa (available), ami a rendszer által biztosított nyomás, és az NPSHr (required), ami a szivattyú működéséhez szükséges nyomás. Mindig biztosítani kell, hogy az NPSHa nagyobb legyen, mint az NPSHr, különben a folyadék elpárologhat a szívóoldalon, ami kavitációhoz, zajhoz, vibrációhoz és a szivattyú károsodásához vezet.
5. Hatásfok
A szivattyú hatásfoka (mechanikai és térfogati) azt mutatja meg, hogy a befektetett energia mekkora része alakul át hasznos munkává. A magasabb hatásfok alacsonyabb energiafogyasztást és üzemeltetési költségeket jelent. A térfogatkiszorításos gépek hatásfoka általában magasabb viszkózus folyadékoknál, mint a dinamikus gépeké.
6. Meghajtás típusa
Az elektromos motor (AC/DC), a levegős motor (pneumatikus) vagy hidraulikus meghajtás kiválasztása függ az alkalmazási környezettől (pl. robbanásveszélyes zóna), a rendelkezésre álló energiaforrástól és a szabályozási igényektől (pl. frekvenciaváltó).
7. Anyagválasztás
A szivattyúház, a forgó alkatrészek, a tömítések és a szelepek anyagát a szállított folyadék kémiai agresszivitása, hőmérséklete és abrazív jellege alapján kell kiválasztani. Gyakori anyagok: öntöttvas, rozsdamentes acél (304, 316), Hastelloy, műanyagok (PP, PVDF, PTFE), gumik (EPDM, Viton).
Ezen paraméterek alapos elemzése és egyeztetése a gyártó specifikációival biztosítja, hogy a kiválasztott térfogatkiszorításos gép optimálisan illeszkedjen az adott feladathoz, hosszú távon megbízható és gazdaságos működést garantálva.
Karbantartás és üzemeltetési tippek
A térfogatkiszorításos gépek hosszú élettartamának és megbízható működésének biztosításához elengedhetetlen a rendszeres és szakszerű karbantartás, valamint az optimális üzemeltetési gyakorlat.
1. Rendszeres ellenőrzések és vizuális vizsgálatok
Végezzen napi vagy heti vizuális ellenőrzéseket. Keresse a szivárgás jeleit a tömítéseknél, csatlakozásoknál. Figyeljen a rendellenes zajokra, rezgésekre vagy szagokra, amelyek mechanikai problémára utalhatnak. Ellenőrizze a nyomásmérőket és áramlásmérőket, hogy a rendszer a tervezett paraméterek között működik-e.
2. Kenés
A mozgó alkatrészek (csapágyak, fogaskerekek) megfelelő kenése kritikus a kopás minimalizálásához. Tartsa be a gyártó által előírt kenési ütemtervet és használja a javasolt kenőanyagokat. Rendszeresen ellenőrizze az olajszintet és az olaj minőségét, és cserélje ki, ha szükséges.
3. Tömítések ellenőrzése és cseréje
A tömítések (pl. tengelytömítések, O-gyűrűk) kulcsfontosságúak a szivárgások megakadályozásában és a szivattyú hatásfokának fenntartásában. Ezek kopó alkatrészek, amelyeket rendszeresen ellenőrizni kell, és az elhasználódás első jeleinél (pl. szivárgás) ki kell cserélni. A mechanikus tömítések különös figyelmet igényelnek.
4. Szelepek ellenőrzése (reciprok szivattyúknál)
A dugattyús és membránszivattyúknál a szívó- és nyomószelepek megfelelő működése létfontosságú. Ellenőrizze, hogy nincsenek-e eltömődve, kopottak vagy sérültek, mivel ezek befolyásolhatják az áramlási sebességet és a nyomásképességet. Szükség esetén tisztítsa vagy cserélje ki őket.
5. Szűrők és sziták
Ha a rendszerben szűrők vannak beépítve a szivattyú védelmére, rendszeresen tisztítsa vagy cserélje ki őket. Az eltömődött szűrő megnöveli a szívóoldali nyomásesést, ami kavitációhoz vagy csökkent teljesítményhez vezethet.
6. Megfelelő üzemeltetési feltételek
- Kerülje a szárazon futást: Soha ne működtesse a szivattyút folyadék nélkül, hacsak a gyártó kifejezetten nem engedélyezi (pl. bizonyos membránszivattyúk).
- Kerülje a túlnyomást: Mindig használjon megfelelő méretű és beállítású biztonsági szelepet a nyomóoldalon, hogy megakadályozza a rendszer túlnyomását és a szivattyú károsodását.
- Megfelelő fordulatszám: Ne lépje túl a gyártó által javasolt maximális fordulatszámot, mert ez túlzott kopáshoz és meghibásodáshoz vezethet.
- Kavitáció elkerülése: Győződjön meg róla, hogy az NPSHa mindig nagyobb, mint az NPSHr. Ez magában foglalja a szívóvezeték megfelelő méretezését, a minimális csőhosszúságot és a felesleges idomok elkerülését.
7. Rezgéscsillapítás
A pulzáló áramlású szivattyúknál (különösen reciprok típusoknál) fontolja meg pulzációcsillapítók vagy lengéscsillapítók beépítését a rendszerbe. Ez csökkenti a vibrációt, a zajt és védi a csővezetéket, valamint a műszereket.
8. Dokumentáció és képzés
Tartsa nyilván a szivattyú karbantartási előzményeit, és biztosítsa, hogy az üzemeltető és karbantartó személyzet megfelelően képzett legyen a gép specifikus igényeinek kezelésére. A gyártói kézikönyvek alapos ismerete elengedhetetlen.
A gondos karbantartás és a helyes üzemeltetés nem csupán a javítási költségeket csökkenti, hanem növeli a térfogatkiszorításos gép élettartamát, megbízhatóságát és hatásfokát, hozzájárulva a termelési folyamatok zavartalan működéséhez.

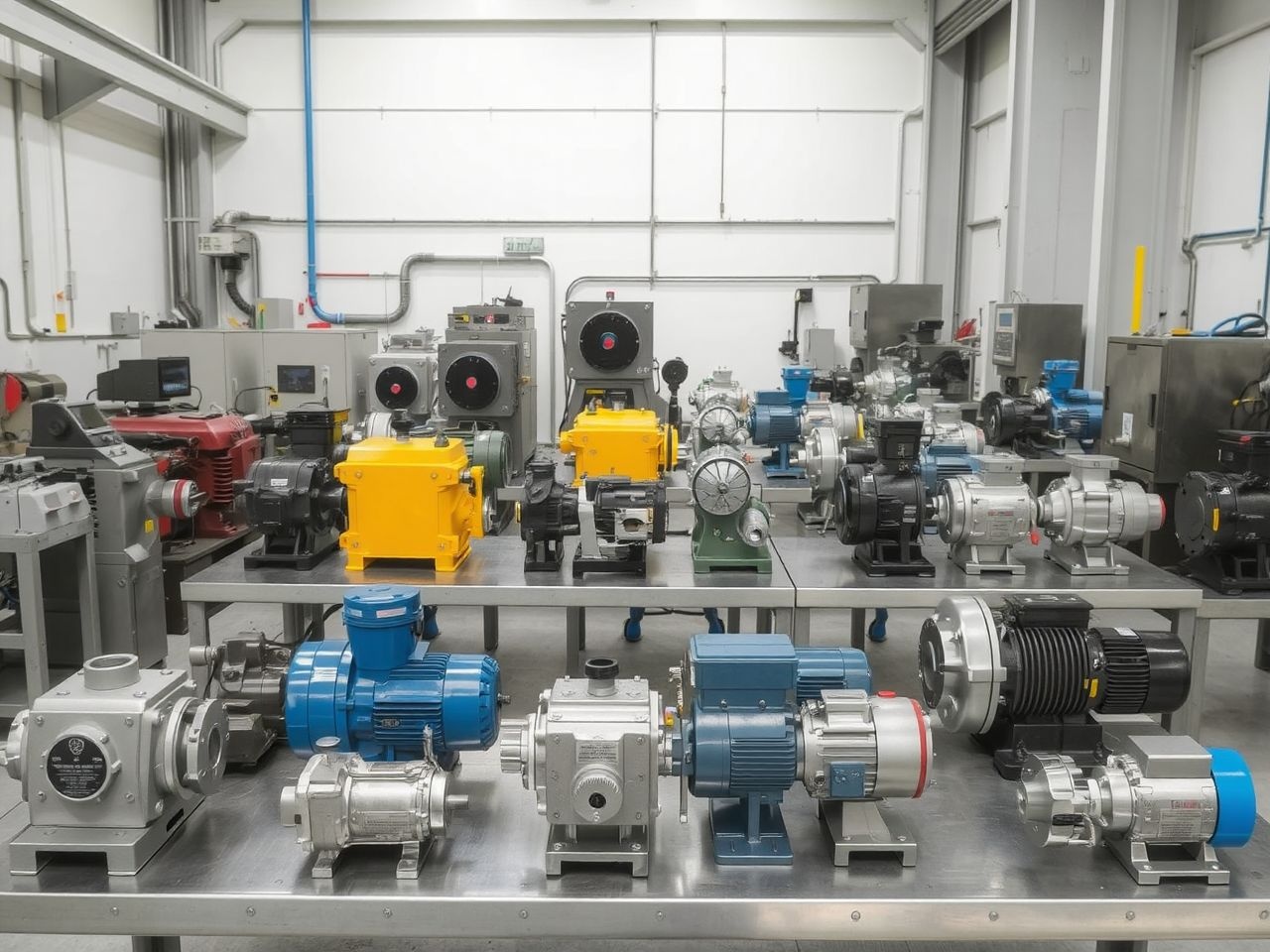

Alkalmazási területek széles spektruma
A térfogatkiszorításos gépek sokoldalúságuknak és speciális tulajdonságaiknak köszönhetően az ipar szinte minden területén megtalálhatók. Képességük a viszkózus folyadékok, a magas nyomás és a precíz adagolás kezelésére teszi őket nélkülözhetetlenné számos komplex feladatban.
1. Kémiai és petrolkémiai ipar
Ez az egyik legnagyobb alkalmazási terület. A térfogatkiszorításos szivattyúkat itt használják:
- Vegyszerek adagolása: Savak, lúgok, katalizátorok, reaktánsok precíz adagolása folyamatokba.
- Viszkózus anyagok transzfere: Polimerek, gyanták, ragasztók, festékek, kenőanyagok szállítása.
- Korrozív folyadékok kezelése: Speciális anyagokból készült szivattyúk (pl. PTFE, Hastelloy) a maró hatású vegyi anyagokhoz.
- Magas nyomású folyamatok: Reaktorok töltése, injektálás.
Például, egy membránszivattyú ideális lehet sósav vagy nátrium-hidroxid adagolására, míg egy fogaskerék-szivattyú a viszkózus polimer olvadékok szállítására.
2. Élelmiszer- és italipar
Az élelmiszeriparban a higiénia és a termék integritásának megőrzése a legfontosabb. A térfogatkiszorításos gépek számos előnyt kínálnak:
- Higiénikus transzfer: Tejtermékek (joghurt, túró), szószok, csokoládé, lekvárok, gyümölcsvelők kíméletes szállítása.
- Darabos anyagok kezelése: A lobuláris és excenter csigaszivattyúk képesek gyümölcsdarabokat, zöldségeket sértetlenül szállítani.
- Pontos adagolás: Ízesítők, színezékek, vitaminok adagolása, valamint tészták, krémek töltése.
- Viszkózus termékek: Méz, szirupok, olajok mozgatása.
A lobuláris szivattyúk és a perisztaltikus szivattyúk különösen népszerűek ebben az ágazatban a kíméletes szállítás és a könnyű tisztíthatóság miatt (CIP/SIP kompatibilitás).
3. Gyógyszeripar és biotechnológia
Itt a sterilitás, a precizitás és a termék kíméletes kezelése a legfőbb prioritás:
- Steril folyadékok transzfere: Vakcinák, infúziós oldatok, táptalajok.
- Precíz adagolás: Hatóanyagok, segédanyagok adagolása gyógyszergyártási folyamatokban.
- Érzékeny biológiai anyagok: Sejtkultúrák, vér, enzimek kíméletes mozgatása perisztaltikus szivattyúkkal, ahol a folyadék nem érintkezik a szivattyú részeivel.
- Szűrés és kromatográfia: Magas nyomású adagolás ezekhez a folyamatokhoz.
A perisztaltikus és membránszivattyúk dominálnak ezen a területen a sterilitási és tisztasági követelmények miatt.
4. Olaj- és gázipar
A térfogatkiszorításos gépek elengedhetetlenek az upstream, midstream és downstream folyamatokban:
- Fúrási iszapok szállítása: Nagynyomású dugattyús szivattyúk a fúrási folyadékok keringetésére.
- Kőolaj és gáz transzfer: Nyersolaj, finomított termékek, földgáz szállítása.
- Injektálás: Víz, vegyszerek vagy polimerek injektálása a kőolajmezőkbe a hozam növelése érdekében (EOR – Enhanced Oil Recovery).
- Viszkózus olajok: Bitumen, nehézolajok mozgatása.
A dugattyús, plunger és csavarszivattyúk kulcsszerepet játszanak itt a magas nyomás és a viszkózus folyadékok kezelésében.
5. Víz- és szennyvízkezelés
Ebben az ágazatban a szilárd anyagokat tartalmazó, abrazív és korrozív folyadékok kezelése a kihívás:
- Iszap és zagyszállítás: Szennyvíziszap, biogáz fermentációs iszapok mozgatása.
- Vegyszeradagolás: Koagulánsok, flokkulánsok, fertőtlenítőszerek (pl. hipoklorit) pontos adagolása a víztisztítási folyamatokba.
- Mintaadagolás: Analitikai célokra.
A membránszivattyúk és az excenter csigaszivattyúk kiemelkedően alkalmasak ezekre a feladatokra.
6. Hidraulikus rendszerek
A hidraulikus rendszerekben a térfogatkiszorításos szivattyúk alakítják át a mechanikai energiát hidraulikus energiává, nagy nyomású olajáramot generálva:
- Erőátvitel: Építőipari gépek, emelőberendezések, présgépek, mezőgazdasági gépek.
- Szervomotorok meghajtása: Precíz mozgásvezérlés.
A fogaskerék-szivattyúk, lapátos szivattyúk és dugattyús szivattyúk a hidraulikus rendszerek alapvető elemei.
7. Egyéb alkalmazások
- Festék- és bevonatipar: Viszkózus festékek, lakkok, ragasztók szállítása és adagolása.
- Mezőgazdaság: Permetezés, trágyaszórás, öntözés.
- Bányászat: Iszap, zagy, vegyszerek szállítása.
- Cellulóz- és papíripar: Papírpépek, vegyi anyagok mozgatása.
- Kerámiaipar: Kerámia masszák, öntőiszapok szállítása.
Ez a széleskörű alkalmazási spektrum jól mutatja a térfogatkiszorításos gépek sokoldalúságát és az ipari folyamatokban betöltött kritikus szerepüket. A megfelelő típus kiválasztása mindig az adott feladat specifikus igényeitől függ, figyelembe véve a folyadék tulajdonságait, a kívánt áramlási sebességet, nyomást és a környezeti feltételeket.
Innovációk és jövőbeli trendek a térfogatkiszorításos gépek világában
A térfogatkiszorításos gépek tervezése és gyártása folyamatosan fejlődik, reagálva az ipari igényekre és a technológiai innovációkra. A jövőben várhatóan még intelligensebb, hatékonyabb és környezetbarátabb megoldások jelennek meg.
1. Intelligens szivattyúrendszerek és ipar 4.0 integráció
A jövőben a térfogatkiszorításos gépek egyre inkább integrálódnak az Ipar 4.0 környezetbe. Ez magában foglalja a szenzorok és intelligens vezérlők beépítését, amelyek folyamatosan monitorozzák a szivattyú működési paramétereit (nyomás, hőmérséklet, vibráció, áramlás, energiafogyasztás). Az adatok gyűjtése és elemzése lehetővé teszi a:
- Prediktív karbantartást: A lehetséges hibák előrejelzését, mielőtt azok bekövetkeznének, csökkentve az állásidőt és a karbantartási költségeket.
- Valós idejű optimalizálást: A szivattyú teljesítményének finomhangolását az aktuális üzemi körülményekhez, növelve a hatásfokot és csökkentve az energiafogyasztást.
- Távoli felügyeletet és vezérlést: Lehetővé téve a szivattyúk távoli diagnosztizálását és irányítását, ami különösen hasznos elszigetelt vagy veszélyes környezetben.
2. Anyagtudományi fejlesztések
Az új anyagok kutatása és alkalmazása kulcsfontosságú a szivattyúk teljesítményének és élettartamának javításában:
- Kopásálló bevonatok: Kerámia vagy speciális polimer bevonatok növelik az abrazív folyadékokkal szembeni ellenállást.
- Fejlett tömítőanyagok: Új generációs elasztomerek és mechanikus tömítések, amelyek ellenállnak a szélsőséges hőmérsékleteknek, agresszív vegyi anyagoknak és magas nyomásnak.
- Könnyebb és erősebb szerkezeti anyagok: Kompozitok és fejlett fémötvözetek, amelyek csökkentik a súlyt, növelik az erőt és a korrózióállóságot.
3. Energiahatékonyság
Az energiafogyasztás csökkentése továbbra is kiemelt cél. Az innovációk ezen a téren magukban foglalják:
- Optimalizált hidraulikus kialakítás: A belső áramlási utak és a mozgó alkatrészek geometriájának finomhangolása a súrlódási veszteségek minimalizálása érdekében.
- Nagy hatásfokú motorok és hajtások: Az IE3 és IE4 szabványoknak megfelelő motorok, valamint a frekvenciaváltók széleskörű alkalmazása a fordulatszám pontos szabályozásához, ami jelentős energiamegtakarítást eredményezhet.
- Intelligens vezérlési algoritmusok: Amelyek a valós idejű igényekhez igazítják a szivattyú teljesítményét, elkerülve a felesleges energiafelhasználást.
4. Moduláris és kompakt kialakítás
A gyártók egyre inkább a moduláris felépítésre törekednek, ami egyszerűsíti a karbantartást, a javítást és az alkatrészcserét. A kompakt kialakítás pedig lehetővé teszi a szivattyúk telepítését szűkebb helyeken, optimalizálva a gyári elrendezést.
5. Környezetvédelmi szempontok és fenntarthatóság
A szivárgásmentes technológiák (pl. mágneskuplungos szivattyúk, tömítés nélküli membránszivattyúk) fejlesztése csökkenti a környezeti szennyezés kockázatát, különösen veszélyes vagy drága folyadékok szállításánál. Emellett a zajszint csökkentése és az újrahasznosítható anyagok felhasználása is egyre fontosabbá válik.
A térfogatkiszorításos gépek tehát nem csupán a bevált technológiát képviselik, hanem folyamatosan megújulnak, hogy megfeleljenek a 21. század ipari és környezetvédelmi kihívásainak. Az innovációk révén ezek a gépek még sokáig kulcsszerepet fognak játszani a folyadékszállításban, biztosítva a megbízható, precíz és hatékony működést a legkülönfélébb iparágakban.
