Támasztócsapágyak: működésük és főbb típusaik

Gondolkodott már azon, mi tartja egyensúlyban a több tonnás turbinákat, vagy mi biztosítja a hajócsavarok, esetleg a nagy teljesítményű szivattyúk zavartalan működését a tengely irányú erők ellenére? A válasz a támasztócsapágyak komplex, mégis zseniálisan egyszerű világában rejlik, melyek a modern gépek és berendezések létfontosságú, gyakran láthatatlan alkotóelemei.

Ezek a különleges csapágytípusok arra hivatottak, hogy megbízhatóan felvegyék és elvezessék azokat az axiális terheléseket, amelyek a forgó alkatrészek működése során keletkeznek. Míg a radiális csapágyak elsősorban a tengelyre merőleges erőket kezelik, a támasztócsapágyak a tengely mentén ható erőkkel birkóznak meg, biztosítva a stabil és hatékony működést, miközben minimalizálják a súrlódást és a kopást. Ezen eszközök nélkül a mechanikus rendszerek gyorsan tönkremennének, hatékonyságuk drámaian csökkenne, és a meghibásodások gyakorisága is ugrásszerűen megnőne.

A támasztócsapágyak alapvető működési elve

A támasztócsapágyak működési elve a mechanikai terhelések precíz kezelésén alapul. Lényegük, hogy a forgó alkatrészekről a tengelyirányú erőket egy mozgó és egy álló felület között, jellemzően valamilyen kenőanyag filmjének segítségével vagy gördülőelemekkel továbbítsák. Ez a feladat kritikus, hiszen a nem megfelelően kezelt axiális erők súlyos károkat okozhatnak a gépekben, mint például a tengelyek elmozdulása, a fogaskerekek rossz illeszkedése vagy a tömítések meghibásodása.

Az alapvető különbség a radiális és az axiális terhelések között kulcsfontosságú a támasztócsapágyak megértéséhez. A radiális terhelés a tengelyre merőlegesen hat, és a tengelyt a ház központjában tartja. Ezzel szemben az axiális terhelés a tengely hossztengelye mentén hat, és a tengelyt „tolja” vagy „húzza”. A támasztócsapágyak feladata pontosan ennek a toló vagy húzó erőnek a felvétele és elosztása, hogy a rendszer stabil maradjon.

A súrlódás minimalizálása alapvető cél minden csapágy esetében. A támasztócsapágyak ezt többféleképpen érik el: a gördülőcsapágyas típusok a gördülési súrlódást használják ki, ahol a golyók vagy görgők minimalizálják az érintkező felületek közötti ellenállást. A siklócsapágyas típusok ezzel szemben egy kenőanyag – olaj vagy zsír – hidrodinamikai vagy hidrosztatikai elveit alkalmazzák, hogy egy folyadékfilmet hozzanak létre a mozgó felületek között, ezzel teljesen elválasztva azokat és szinte nullára csökkentve a súrlódást.

A támasztócsapágyak a mechanikus rendszerek néma hősei: anélkül, hogy különösebb figyelmet kapnának, biztosítják a forgó gépek stabil és hosszú távú működését a tengelyirányú erők könyörtelen nyomásával szemben.

A kenés szerepe itt különösen hangsúlyos. Egy megfelelően kialakított kenőanyag film nemcsak a súrlódást csökkenti, hanem elvezeti a hőt, megakadályozza a korróziót, és segít eloszlatni a terhelést a csapágyfelületeken. A kenés típusa és minősége közvetlenül befolyásolja a támasztócsapágy élettartamát, teljesítményét és megbízhatóságát.

Axiális és radiális terhelések: a különbség megértése

A mechanikai rendszerekben működő erők megértése alapvető fontosságú a megfelelő csapágytípus kiválasztásához. Ahogy már említettük, két fő terhelési irányt különböztetünk meg: a radiális és az axiális terhelést. Bár mindkettő a tengelyekre hat, hatásmechanizmusuk és kezelésük gyökeresen eltér.

A radiális terhelés a tengelyre merőlegesen ható erő. Képzeljünk el egy kerékagyat, amely egy tengelyen forog. A kerék súlya és a rá ható külső erők (pl. az útfelület egyenetlenségei) radiális irányban próbálják elmozdítani a tengelyt a központi pozíciójából. A radiális csapágyak, mint például a mélyhornyú golyóscsapágyak vagy a hengergörgős csapágyak, arra vannak tervezve, hogy ezeket a terheléseket felvegyék, és a tengelyt stabilan tartsák a házban.

Ezzel szemben az axiális terhelés a tengely hossztengelye mentén hat. Ez az erő a tengelyt „tolja” vagy „húzza” a hosszirányban. Klasszikus példa erre egy hajócsavar, amely a vízen keresztül hajtja a hajót előre, és eközben hatalmas axiális tolóerőt generál a hajótest felé. Hasonlóan, egy csigahajtóműben a csiga forgása szintén jelentős axiális erőt fejt ki a tengelyre. A támasztócsapágyak feladata, hogy ezeket az axiális erőket felvegyék, és biztonságosan átvezessék a gép álló részére.

Fontos megjegyezni, hogy sok alkalmazásban a tengelyekre egyszerre hat radiális és axiális terhelés is. Ilyenkor olyan csapágyakat kell alkalmazni, amelyek mindkét terhelési irányt képesek felvenni, vagy pedig külön radiális és támasztócsapágyakat kombinálni. Bizonyos típusú csapágyak, mint például a ferdehatásvonalú golyóscsapágyak vagy a kúpgörgős csapágyak, eredendően képesek mindkét terhelési irányt kezelni, bár eltérő mértékben.

A terhelések pontos ismerete, azok iránya, nagysága és jellege (statikus vagy dinamikus) nélkülözhetetlen a megfelelő csapágykiválasztáshoz. Egy alulméretezett vagy nem megfelelő típusú támasztócsapágy gyors meghibásodáshoz, a gép károsodásához és jelentős állásidőhöz vezethet.

A támasztócsapágyak főbb típusai

A támasztócsapágyak széles választékban kaphatók, mindegyik típus specifikus terhelési körülményekre, sebességekre és környezeti feltételekre optimalizálva. Két fő kategóriába sorolhatók: a gördülőcsapágyas támasztócsapágyak és a sikló támasztócsapágyak. Mindkét kategórián belül számos alcsoport létezik, amelyek a működési elvükben és szerkezetükben különböznek.

Gördülőcsapágyas támasztócsapágyak

Ezek a csapágyak golyókat vagy görgőket használnak a mozgó és álló alkatrészek közötti súrlódás minimalizálására, a tengelyirányú terhelések felvételére. Jellemzően magasabb fordulatszámra és precízebb mozgásra alkalmasak, mint a siklócsapágyak, különösen alacsony terhelés mellett.

Golyós támasztócsapágyak

A golyós támasztócsapágyak a legelterjedtebb típusok közé tartoznak. Egyszerű felépítésük és viszonylag alacsony súrlódásuk miatt széles körben alkalmazzák őket. Főleg tiszta axiális terhelések felvételére alkalmasak, és nem javasolt radiális terhelésnek kitenni őket.

• Egyirányú golyós támasztócsapágyak: Csak egy irányból képesek az axiális terhelést felvenni. Három fő részből állnak: egy tengelygyűrűből, egy házgyűrűből és egy golyókosárból. A tengelygyűrű és a házgyűrű között helyezkednek el a golyók, melyeket egy kosár tart a helyükön.
• Kétirányú golyós támasztócsapágyak: Kétirányú axiális terhelés felvételére alkalmasak. Egy tengelygyűrűvel rendelkeznek, amely mindkét oldalán hornyokkal van ellátva, és két házgyűrűvel, két golyókosárral. Ideálisak olyan alkalmazásokhoz, ahol a terhelés iránya változhat.
• Ferdehatásvonalú golyós támasztócsapágyak: Bár alapvetően radiális csapágyak, páros elrendezésben vagy speciális kivitelben képesek jelentős axiális terhelést is felvenni. A golyók és a futópályák közötti érintkezési pontok ferdén helyezkednek el, lehetővé téve a kombinált terhelések kezelését.

Görgős támasztócsapágyak

A görgős támasztócsapágyak, a golyós típusokhoz képest, nagyobb terhelhetőséggel rendelkeznek, mivel a görgők nagyobb felületen érintkeznek a futópályákkal, így jobban eloszlatják az erőt. Ezáltal robusztusabbak és alkalmasabbak nehéz alkalmazásokhoz.

• Hengeresgörgős támasztócsapágyak: Különösen nagy axiális terhelések felvételére alkalmasak, de nem képesek radiális terhelést kezelni. A görgők hossza nagyobb, mint az átmérőjük, ami nagy merevséget és terhelhetőséget biztosít.
• Kúpgörgős támasztócsapágyak: Képesek mind radiális, mind egyirányú axiális terhelést felvenni. Gyakran párosával alkalmazzák őket, tükörszimmetrikusan elhelyezve, hogy kétirányú axiális terhelést is kezelni tudjanak. Jellemzően gépjárművek kerékagyában, differenciálművekben és ipari hajtóművekben találhatók meg.
• Gömölyűgörgős támasztócsapágyak: Kiemelkedően nagy axiális terhelések felvételére alkalmasak, és emellett képesek a tengely ferdeségét is kompenzálni. A gömb alakú futópályák és a hordó alakú görgők miatt önszabályozó tulajdonsággal rendelkeznek, ami ideálissá teszi őket olyan alkalmazásokhoz, ahol a tengely és a ház között kisebb szöghiba léphet fel.
• Tűgörgős támasztócsapágyak: Alacsony profiljuk és nagy terhelhetőségük miatt kedveltek szűk beépítési helyeken. Vékony, hosszú görgőket használnak, amelyek nagy számban helyezkedhetnek el, így kiváló axiális terhelésfelvételt biztosítanak kis helyigény mellett.

Sikló támasztócsapágyak

A sikló támasztócsapágyak működése a kenőanyag filmjére épül, amely teljesen elválasztja a mozgó és álló felületeket, ezáltal szinte súrlódásmentes működést biztosítva. Különösen alkalmasak nagy terhelések, nagy sebességek és ütésállóságot igénylő alkalmazásokhoz, valamint olyan környezetekben, ahol a gördülőcsapágyak nem lennének megfelelőek (pl. szennyezett környezet, korrozív közegek).

Hidrodinamikus támasztócsapágyak

A hidrodinamikus támasztócsapágyak a mozgó felület relatív sebességét használják ki a kenőanyag filmjének létrehozására. A tengely forgása egy ék alakú rést hoz létre a csapágyfelületek között, ahol a kenőanyag nyomása megnő, és ez a nyomás emeli meg a tengelyt, teljesen elválasztva azt a csapágyfelülettől. Ezáltal rendkívül alacsony súrlódás és hosszú élettartam érhető el, feltéve, hogy elegendő sebesség áll rendelkezésre a kenőfilm kialakításához.

• Fix betétes támasztócsapágyak: Egyszerűbb kialakításúak, ahol a csapágyfelületek rögzítettek. Alkalmasak egyenletes terhelésű, stabil működésű rendszerekhez.
• Billenőbetétes (tilting-pad) támasztócsapágyak: Ezek a leggyakoribb és legfejlettebb hidrodinamikus támasztócsapágyak. A csapágyfelület több, egymástól független, forgásponton elhelyezett szegmensből, azaz billenőbetétből áll. Ezek a betétek képesek billenni, így automatikusan beállítják magukat az optimális kenőfilm vastagság eléréséhez, még változó terhelési és sebességviszonyok mellett is. Ez kiváló stabilitást, nagy terhelhetőséget és a kenőfilm szakadásának minimalizálását biztosítja. Különösen turbinákban, kompresszorokban és nagy teljesítményű szivattyúkban alkalmazzák őket.

Hidrosztatikus támasztócsapágyak

A hidrosztatikus támasztócsapágyak működéséhez egy külső szivattyú biztosítja a kenőanyagot nagy nyomáson a csapágyfelületek közé. Ezáltal a kenőfilm már álló helyzetben is kialakul, és a súrlódás rendkívül alacsony, akár nulla is lehet, még indításkor és leállításkor is. Kiemelkedő merevséggel, pontossággal és terhelhetőséggel rendelkeznek, ezért precíziós gépekben, teleszkópokban, valamint nagyon nehéz, lassú mozgású berendezésekben használják őket, ahol a hidrodinamikus elv nem működne.

Mágneses támasztócsapágyak

Bár nem a hagyományos értelemben vett csapágyak, érdemes megemlíteni a mágneses támasztócsapágyakat. Ezek mágneses mezők segítségével tartják lebegve a tengelyt, teljesen érintkezésmentes működést biztosítva. Nincs súrlódás, nincs kopás, nincs kenőanyag, és rendkívül nagy sebességeket tesznek lehetővé. Azonban komplex vezérlést igényelnek, és drágábbak, mint a hagyományos típusok. Alkalmazásuk főleg vákuumban, rendkívül nagy sebességű turbinákban vagy precíziós gépekben jellemző.

Anyagok és gyártási folyamatok

A támasztócsapágyak teljesítménye és élettartama nagymértékben függ az alkalmazott anyagok minőségétől és a gyártási folyamatok precizitásától. A különböző csapágytípusok eltérő anyagigényekkel rendelkeznek, figyelembe véve a terhelést, a sebességet, a hőmérsékletet és a környezeti feltételeket.

Gördülőcsapágyak anyagai

A gördülőcsapágyas támasztócsapágyak fő alkatrészei – a gyűrűk, a golyók/görgők és a kosarak – speciális anyagokból készülnek:

• Csapágyacél: A leggyakoribb anyag a gyűrűk és a gördülőelemek számára a krómötvözésű csapágyacél, például az 100Cr6 (SAE 52100). Ez az anyag kiváló keménységet, kopásállóságot és fáradásállóságot biztosít, ami elengedhetetlen a hosszú élettartamhoz.
• Rozsdamentes acél: Korrozív környezetben, például élelmiszeripari vagy tengeri alkalmazásokban rozsdamentes acélt (pl. AISI 440C) használnak a korrózióállóság biztosítására, bár ennek teherbírása valamivel alacsonyabb lehet.
• Kerámia: Extrém nagy sebességű vagy magas hőmérsékletű alkalmazásokhoz, illetve elektromos szigetelést igénylő esetekben kerámia golyókat (pl. szilícium-nitrid, Si3N4) használnak. Ezek könnyebbek, keményebbek és kisebb súrlódásúak, mint az acélgolyók.
• Kosáranyagok: A kosarak készülhetnek acéllemezből (préselt acél), sárgarézből (megmunkált sárgaréz) vagy polimer anyagokból (pl. üvegszál erősítésű poliamid). A kosár feladata a gördülőelemek megfelelő távolságban tartása és vezetése.

Siklócsapágyak anyagai

A sikló támasztócsapágyak anyagai a súrlódás, a kopás és a hőelvezetés szempontjából optimalizáltak:

• Babbitt fém (fehérfém): Ón- vagy ólomalapú ötvözet, amely kiválóan alkalmas a kenőfilm kialakítására és a beágyazódásra (azaz képes elnyelni a kisebb szennyeződéseket anélkül, hogy károsítaná a tengelyt). Jellemzően acél vagy bronz hátlapra öntik.
• Bronz: Különösen ólombronz, amely nagy terhelhetőséget és jó kopásállóságot biztosít. Gyakran használják nagyobb terhelésű siklócsapágyakhoz.
• Teflon (PTFE) és egyéb polimerek: Önsúrlódó vagy alacsony súrlódású polimer anyagok, amelyek kenés nélkül is működhetnek, vagy csak minimális kenést igényelnek. Kisebb terhelésű, de szennyezett vagy kenésmentes környezetekbe ideálisak.
• Szén-grafit: Magas hőmérsékleten, korrozív környezetben vagy kenésmentes alkalmazásokban használják, mivel kiváló hőállósággal és alacsony súrlódással rendelkezik.
• Acél: A siklócsapágyak alaptestét gyakran acélból készítik, amelyre felviszik a súrlódó réteget.

Gyártási folyamatok

A gyártási precizitás kritikus a támasztócsapágyak esetében. A futópályák felületi érdességének, a geometriai pontosságnak és az alkatrészek illeszkedésének szigorú tűréshatárokon belül kell lennie. A legfontosabb folyamatok közé tartozik:

• Megmunkálás: Esztergálás, marás, köszörülés a pontos geometriai formák eléréséhez.
• Hőkezelés: Edzés, nemesítés, cementálás a kívánt keménység és szívósság eléréséhez.
• Felületkezelés: Polírozás, szuperfiniselés a futópályák ultra sima felületének biztosítására, ami csökkenti a súrlódást és növeli az élettartamot.
• Összeszerelés: Tiszta körülmények között, nagy pontossággal történik, különös tekintettel a gördülőelemek és kosarak behelyezésére.
• Minőségellenőrzés: Szigorú ellenőrzések, mint például geometriai mérések, anyagvizsgálatok, élettartam-tesztek biztosítják a termékek megfelelőségét.

A fejlett gyártási technológiák, mint például a lézeres felületkezelés vagy a precíziós öntési eljárások, hozzájárulnak a támasztócsapágyak folyamatos fejlődéséhez, lehetővé téve a nagyobb terhelhetőséget, a hosszabb élettartamot és a jobb energiahatékonyságot.

Kenés: a támasztócsapágyak életelixírje

A kenés szerepe a támasztócsapágyak működésében nem egyszerűen fontos, hanem létfontosságú. Ahogy a vér az emberi testben, úgy a kenőanyag áramlik a csapágyban, biztosítva a zavartalan működést, a hosszú élettartamot és a maximális hatékonyságot. Nélküle a fém a fémen súrlódna, ami gyors kopáshoz, túlmelegedéshez és katasztrofális meghibásodáshoz vezetne.

A kenés fő funkciói

A kenőanyagok számos kritikus feladatot látnak el:

• Súrlódás és kopás csökkentése: Ez a legnyilvánvalóbb funkció. A kenőanyag filmet képez a mozgó felületek között, megakadályozva a közvetlen fém-fém érintkezést.
• Hőelvezetés: A súrlódás hőt termel. A kenőanyag elvezeti ezt a hőt a csapágyból, segítve a stabil üzemi hőmérséklet fenntartását.
• Korrózióvédelem: A kenőanyag bevonja a fémfelületeket, védve azokat a nedvesség és más korrozív anyagok káros hatásaitól.
• Szennyeződések eltávolítása: A kenőanyag áramlásával a kisebb kopási részecskék és egyéb szennyeződések is elszállítódnak a kritikus területekről, vagy kiszűrhetők a rendszerből.
• Ütéscsillapítás: Bizonyos mértékig a kenőfilm képes elnyelni és csillapítani a hirtelen terheléseket és rezgéseket.

Kenőanyag típusok

Két fő típusú kenőanyagot használnak a támasztócsapágyakhoz:

• Olajok: Különösen alkalmasak nagy sebességű és/vagy nagy hőmérsékletű alkalmazásokhoz, mivel hatékonyan elvezetik a hőt. Különböző viszkozitású ásványi vagy szintetikus olajok léteznek, speciális adalékokkal a kopásgátlásra, korrózióvédelemre és habzásgátlásra.
• Zsírok: Alacsonyabb fordulatszámú és/vagy nehezen hozzáférhető alkalmazásokhoz ideálisak, ahol az olaj folyamatos keringetése nem praktikus. A zsír tovább megmarad a csapágyban, kevesebb utántöltést igényel, és jobb tömítést biztosít a szennyeződések ellen. Különböző sűrítőanyagokkal és viszkozitással kaphatók.

Kenési módok

A kenőanyag bejuttatása a csapágyba többféle módon történhet:

• Zsírkenés: Kézi vagy automata zsírzókészülékekkel juttatják be a zsírt a csapágyba.
• Olajkenés:
  • Cseppolajzás: Egyszerű, de nem túl hatékony módszer, ahol az olaj cseppenként jut a csapágyhoz.
  • Olajfürdő kenés: A csapágy részben olajba merül, és a forgás során az olaj feljut a csapágyfelületekre.
  • Fröccsenő olaj kenés: A hajtóműházban forgó alkatrészek felverik az olajat, ami így eljut a csapágyakhoz.
  • Keringető olajkenés: A legfejlettebb és leghatékonyabb módszer nagy sebességű és nagy terhelésű alkalmazásokhoz. Egy szivattyú folyamatosan keringeti az olajat, átszűrve és hűtve azt, mielőtt visszajuttatná a csapágyhoz.
  • Olajköd kenés: Az olajat finom köd formájában juttatják a csapágyba.
  • Olaj-levegő kenés: Kis mennyiségű olajat juttatnak be sűrített levegővel a csapágyba, ami különösen precíziós és nagy sebességű orsókhoz ideális.

A megfelelő kenőanyag és kenési mód kiválasztása kritikus. Figyelembe kell venni az üzemi hőmérsékletet, a terhelést, a fordulatszámot, a környezeti feltételeket és az újrakendezési intervallumokat. Egy rosszul megválasztott kenési stratégia a legjobb csapágyat is idő előtt tönkreteheti.

A kenés nem egyszerűen egy karbantartási feladat, hanem a támasztócsapágyak hosszú élettartamának és optimális teljesítményének garanciája. A megfelelő kenőanyag a megfelelő helyen, a megfelelő időben – ez a kulcsa a megbízható működésnek.

Terhelhetőség és fordulatszám: a teljesítmény korlátai

A támasztócsapágyak kiválasztásakor két alapvető paraméter a terhelhetőség és a fordulatszám. Ezek határozzák meg, hogy egy adott csapágy mennyire alkalmas egy adott alkalmazáshoz, és milyen hosszú élettartamra számíthatunk tőle. Fontos megérteni, hogy ezen paraméterek között gyakran fordított arányosság áll fenn: a nagyobb terhelés általában alacsonyabb megengedett fordulatszámot jelent, és fordítva.

Statikus és dinamikus terhelhetőség

A terhelhetőséget két fő kategóriába soroljuk:

• Statikus terhelhetőség (C₀): Ez az a legnagyobb statikus terhelés, amelyet a csapágy károsodás nélkül elvisel, azaz a gördülőelemek és a futópályák közötti permanens deformáció nem haladja meg a megengedett értéket. Akkor fontos, ha a csapágy álló helyzetben van kitéve nagy terhelésnek, vagy ha nagyon lassú, ingadozó mozgásról van szó.
• Dinamikus terhelhetőség (C): Ez az a terhelés, amelyet a csapágy elméletileg 1 millió fordulatra (vagy 1 millió üzemórára siklócsapágyak esetén) képes elviselni anélkül, hogy a fáradásos jellegű károsodások megjelenjenek. Ez a paraméter a csapágy várható élettartamának kiszámításához szükséges, amikor az folyamatosan forog terhelés alatt.

A tényleges terheléshez (P) és a dinamikus terhelhetőséghez (C) viszonyított arány határozza meg a csapágy élettartamát. A csapágygyártók katalógusaiban részletes képletek találhatók az élettartam (L₁₀) kiszámítására, amely azt az üzemidőt jelöli, amely alatt a csapágyak 90%-a még működőképes marad.

Fordulatszám korlátok

A támasztócsapágyak esetében két fő fordulatszám korlátot különböztetünk meg:

• Referencia fordulatszám (n_ref): Ez az a fordulatszám, amelynél a csapágy súrlódása által termelt hő és az elvezetett hő egyensúlyba kerül, standard üzemi körülmények között. Ez egy elméleti érték, ami a kenés, a hőmérséklet és a terhelés függvényében változhat.
• Határfordulatszám (n_G): Ez a csapágy mechanikai korlátja. Ezt a fordulatszámot nem szabad túllépni, még ideális kenés és hűtés mellett sem, mivel e felett a centrifugális erők, a dinamikus terhelések vagy a kenőanyag elégtelen eljutása súlyos károkat okozhat. A határfordulatszámot a csapágy típusa, mérete, pontossága, a kosár anyaga és a kenés módja befolyásolja.

A fordulatszám korlátok különösen fontosak a gördülőcsapágyaknál, ahol a nagy sebesség a gördülőelemek és a kosár tehetetlenségi erőinek növekedését, valamint a súrlódásból eredő hőtermelés fokozódását eredményezi. A siklócsapágyak esetében a fordulatszám korlátot elsősorban a kenőfilm stabilitása és a hőelvezetés képessége határozza meg.

A támasztócsapágy kiválasztásakor mindig a legszigorúbb követelményt kell figyelembe venni, és a csapágyat úgy kell méretezni, hogy mind a terhelési, mind a fordulatszám-követelményeknek megfeleljen, megfelelő biztonsági ráhagyással. A túlzott terhelés vagy a megengedett fordulatszám túllépése lerövidíti az élettartamot, növeli a meghibásodás kockázatát és csökkenti a rendszer megbízhatóságát.

Alkalmazási területek: hol találkozunk támasztócsapágyakkal?

A támasztócsapágyak a modern ipar és technológia szinte minden területén kulcsszerepet játszanak, ahol forgó alkatrészekre ható axiális erőkkel kell megbirkózni. Létfontosságúak a gépek stabilitásának, hatékonyságának és hosszú élettartamának biztosításában. Nézzünk néhány kiemelt alkalmazási területet:

• Gépjárműipar:
  • Sebességváltók és differenciálművek: A kúpgörgős támasztócsapágyak elengedhetetlenek a fogaskerekek által generált axiális erők felvételére, biztosítva a pontos illeszkedést és a csendes működést.
  • Turbófeltöltők: A nagy sebességű tengelyek axiális pozícionálását és terhelésfelvételét támasztócsapágyak biztosítják.
  • Kuplungok: A kuplung kinyomócsapágya egy speciális támasztócsapágy, amely a pedál lenyomásakor fellépő axiális erőt továbbítja a kuplung szerkezetére.
• Nehézipar és energiatermelés:
  • Gázturbinák és gőzturbinák: Hatalmas axiális tolóerőt generálnak, amelyet billenőbetétes hidrodinamikus támasztócsapágyak vesznek fel. Ezek biztosítják a rotor stabil pozícióját és a kenőfilm épségét extrém sebességeken és hőmérsékleteken.
  • Generátorok és motorok: A nagyobb teljesítményű elektromos gépek is igényelhetnek axiális terhelésfelvételt.
  • Szivattyúk és kompresszorok: A folyadékok vagy gázok szállításakor jelentős axiális erők keletkeznek, amelyeket támasztócsapágyak fognak fel. Különösen a centrifugális szivattyúk és axiális kompresszorok esetében kritikus.
  • Hajómotorok és hajócsavarok: A hajócsavarok által generált hatalmas tolóerőt speciális, nagy méretű támasztócsapágyak vezetik át a hajótestre.
• Szerszámgépek:
  • Marógépek, esztergagépek orsói: A precíziós megmunkáláshoz elengedhetetlen az orsók pontos axiális pozícionálása, amit gyakran ferdehatásvonalú golyóscsapágy párok vagy precíziós támasztócsapágyak biztosítanak.
• Bányászat és építőipar:
  • Földmunkagépek: Kotrógépek, daruk forgóasztalai, lánctalpas járművek futóművei, ahol a nehéz terhek és ütések mellett is biztosítani kell a stabil forgást.
  • Zúzógépek és darálók: A nagy axiális terhelésű mechanizmusokhoz robusztus támasztócsapágyakra van szükség.
• Szélenergiás turbinák:
  • A rotorlapátok dőlésszögét állító mechanizmusok és a főtengelyek is támasztócsapágyakat igényelnek a szélirányból érkező axiális erők felvételéhez.
• Mezőgazdasági gépek:
  • A traktorok, kombájnok és egyéb munkagépek hajtóművei, tengelyei is tartalmazhatnak támasztócsapágyakat a megbízható működés érdekében.

Ez a lista csak ízelítő a támasztócsapágyak sokrétű felhasználási lehetőségeiből. Az ipari fejlődés és az egyre nagyobb teljesítményű gépek iránti igény folyamatosan növeli a speciális és nagy teljesítményű támasztócsapágyak iránti keresletet.

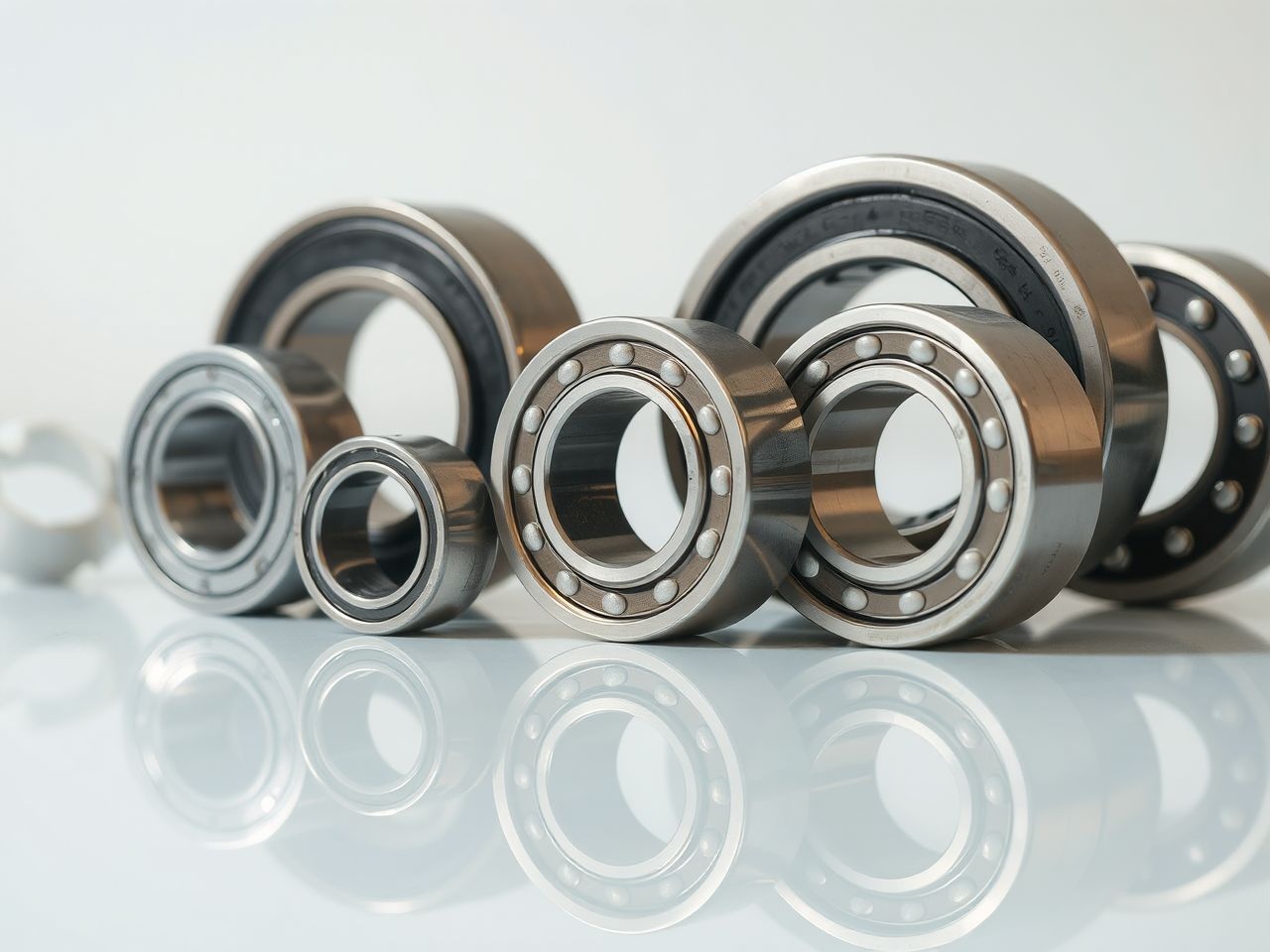

Támasztócsapágy kiválasztásának kritériumai

A megfelelő támasztócsapágy kiválasztása kulcsfontosságú a mechanikai rendszer hosszú távú, megbízható és hatékony működéséhez. A rossz választás idő előtti meghibásodáshoz, energiaveszteséghez és jelentős karbantartási költségekhez vezethet. Számos tényezőt kell figyelembe venni a döntés meghozatalakor.

1. Terhelés jellege és nagysága

• Axiális terhelés: Ez a legfontosabb paraméter. Meg kell határozni az axiális erő nagyságát, irányát (egy- vagy kétirányú), és azt, hogy statikus, dinamikus, állandó vagy ingadozó terhelésről van-e szó.
• Radiális terhelés: Bár a támasztócsapágyak elsősorban axiális terhelésre szolgálnak, sok esetben kisebb radiális terhelés is felléphet. Fontos tudni, hogy a kiválasztott típus képes-e azt is felvenni, vagy szükség van-e kiegészítő radiális csapágyra.
• Ütésállóság: Ha a rendszer ütéseket vagy rezgéseket tapasztal, olyan csapágyat kell választani, amely ellenáll ezeknek a dinamikus terheléseknek.

2. Fordulatszám

• Üzemi fordulatszám: A csapágy maximális megengedett fordulatszámát nem szabad túllépni. Nagy sebességeknél a hőtermelés és a centrifugális erők miatt speciális kenést és hűtést igénylő csapágyakra lehet szükség.
• Indítási és leállítási körülmények: Egyes csapágytípusok (pl. hidrodinamikus siklócsapágyak) igénylik a kenőfilm kialakulásához szükséges minimális sebességet.

3. Üzemi hőmérséklet

• Környezeti és üzemi hőmérséklet: A hőmérséklet befolyásolja a kenőanyag viszkozitását, a csapágy anyagának tulajdonságait és az alkatrészek hőtágulását. Magas hőmérsékleten speciális kenőanyagok és hőálló csapágyanyagok szükségesek.
• Hőelvezetés: Nagyobb terhelés és/vagy sebesség esetén a csapágy hűtése (pl. olajkeringetéssel) elengedhetetlen lehet.

4. Környezeti feltételek

• Szennyeződések: Por, nedvesség, vegyi anyagok jelenléte esetén zárt, tömített csapágyakat vagy speciális anyagokból készült siklócsapágyakat kell választani.
• Korrózió: Korrozív környezetben rozsdamentes acélból vagy egyéb korrózióálló anyagokból készült csapágyakra van szükség.
• Vákuum: Speciális, kenésmentes csapágyak (pl. kerámia vagy mágneses) alkalmazása válhat szükségessé.

5. Beépítési hely és méretkorlátok

• Helyigény: A rendelkezésre álló beépítési tér korlátozhatja a választható csapágytípusokat és méreteket. A tűgörgős támasztócsapágyak például alacsony profilú megoldást kínálnak.
• Tengelyátmérő: A tengely mérete alapvetően meghatározza a csapágy belső átmérőjét.

6. Merevség és pontosság

• Merevség: Bizonyos alkalmazásokban (pl. szerszámgépek orsói) a tengely axiális elmozdulása minimálisra csökkenthető. Ilyenkor nagy merevségű csapágyakra van szükség.
• Pontosság: A precíziós alkalmazásokhoz magasabb pontossági osztályú csapágyakat kell választani.

7. Kenés

• Kenési mód: A kenés típusa (olaj, zsír) és módja (kézi, automata, keringető) befolyásolja a csapágy élettartamát és karbantartási igényeit.
• Kenőanyag kompatibilitás: Fontos, hogy a csapágy anyaga és a kenőanyag kompatibilis legyen.

8. Élettartam és megbízhatóság

• Elvárt élettartam: A rendszer tervezett élettartama alapján kell kiválasztani a csapágyat, megfelelő biztonsági tényezővel.
• Megbízhatóság: Kritikus alkalmazások esetén a megbízhatóság elsődleges szempont, ami magasabb minőségű és robusztusabb csapágyakat indokol.

9. Költség

• Beszerzési és üzemeltetési költségek: Bár a kezdeti ár fontos, figyelembe kell venni az élettartam alatt felmerülő teljes költséget (karbantartás, energiafogyasztás, állásidő költsége). Egy drágább, de hatékonyabb és hosszabb élettartamú csapágy hosszú távon gazdaságosabb lehet.

A támasztócsapágy kiválasztása összetett mérnöki feladat, amely gyakran a gyártók műszaki támogatását és a szakirodalom alapos tanulmányozását igényli. A paraméterek gondos elemzése és a kompromisszumok mérlegelése elengedhetetlen a sikeres tervezéshez.

Gyakori meghibásodási módok és megelőzésük

A támasztócsapágyak, mint minden mechanikai alkatrész, ki vannak téve a meghibásodás kockázatának. A meghibásodások megértése és a megelőzésükre irányuló intézkedések kulcsfontosságúak a gépek megbízhatóságának és élettartamának biztosításához. A leggyakoribb problémák közé tartozik a kopás, a fáradás, a korrózió és a kenési hiányosságok.

1. Kopás

A kopás a felületek anyagának fokozatos eltávolítása a súrlódás következtében. Két fő típusa van:

• Abrazív kopás: A kenőanyagban lévő szilárd részecskék (por, fémreszelék) okozzák, amelyek karcolják a futópályákat és a gördülőelemeket.
  • Megelőzés: Hatékony tömítések, tiszta kenőanyag használata, rendszeres kenőanyag csere és szűrés.
• Adhezív kopás (berágódás): Akkor következik be, amikor a kenőfilm megszakad, és a fém-fém érintkezés miatt az anyagok „összetapadnak” és „elszakadnak” egymástól.
  • Megelőzés: Megfelelő kenőanyag kiválasztása, elegendő kenőanyag biztosítása, a túlterhelés és túlmelegedés elkerülése.

2. Fáradás

A fáradás a csapágyanyag belsejében keletkező mikroszkopikus repedések kialakulása és terjedése, amelyet ismétlődő terhelés okoz. Ez a felületen lyukak (pitting) formájában jelentkezik.

• Felületi fáradás (pitting): A görgőfelületek vagy futópályák apró lyukacskái, amelyek a kenőfilm elégtelensége vagy a túl nagy felületi feszültség miatt keletkeznek.
• Anyagfáradás: A csapágyanyag belső szerkezetében keletkező repedések, amelyek a terhelési ciklusok következtében alakulnak ki.
  • Megelőzés: A csapágy megfelelő méretezése a várható terhelésre és élettartamra, a túlterhelés elkerülése, megfelelő kenés biztosítása.

3. Kenési hibák

A nem megfelelő kenés a meghibásodások egyik leggyakoribb oka.

• Kenőanyag hiánya: Elégtelen mennyiségű kenőanyag, vagy a kenőanyag teljes hiánya.
• Nem megfelelő kenőanyag: Rossz viszkozitás, nem megfelelő adalékok, vagy a kenőanyag lebomlása magas hőmérsékleten.
• Kenőanyag szennyeződése: Víz, por, fémrészecskék vagy egyéb szennyeződések a kenőanyagban.
  • Megelőzés: Rendszeres kenőanyag ellenőrzés és csere, megfelelő kenőanyag kiválasztása, szűrőrendszerek használata, hatékony tömítések.

4. Korrózió

A korrózió a csapágy anyagainak kémiai vagy elektrokémiai reakciója a környezettel, ami felületi károsodáshoz vezet.

• Nedvesség okozta korrózió: Víz vagy pára bejutása a csapágyba.
• Vegyi korrózió: Agresszív vegyi anyagok hatása.
  • Megelőzés: Korrózióálló anyagok használata (rozsdamentes acél), megfelelő tömítések, korróziógátló adalékokat tartalmazó kenőanyagok.

5. Helytelen szerelés és beállítás

A csapágyak nem megfelelő beszerelése jelentősen lerövidítheti élettartamukat.

• Tengelyferdülés (misalignment): A tengely és a csapágyház tengelyének nem pontos egybeesése, ami egyenetlen terheléseloszláshoz vezet.
• Túlzott előfeszítés: A túl szoros illesztés felesleges belső feszültséget és hőtermelést okoz.
• Mechanikai sérülés a szerelés során: Ütések, erőszakos beépítés.
  • Megelőzés: Szakképzett személyzet általi szerelés, speciális szerszámok használata, a gyártói utasítások pontos betartása, a tengelyek és házak pontos beállítása.

A megelőzés mindig olcsóbb, mint a javítás. A rendszeres karbantartás, a kenőanyagok ellenőrzése, a megfelelő szerelési gyakorlatok és a paraméterek folyamatos monitorozása jelentősen hozzájárul a támasztócsapágyak megbízható és hosszú távú működéséhez.

Telepítés és karbantartás: a hosszú élettartam kulcsa

A támasztócsapágyak élettartama és megbízhatósága nagymértékben függ a megfelelő telepítéstől és a rendszeres, szakszerű karbantartástól. Még a legkorszerűbb, legmagasabb minőségű csapágy is idő előtt meghibásodhat, ha nem a gyártó előírásainak megfelelően szerelik be és nem gondoskodnak róla.

Telepítés

A telepítési folyamat során a precizitás és a tisztaság a legfontosabb. Néhány kulcsfontosságú szempont:

• Tisztaság: A csapágyakat és a beépítésre kerülő alkatrészeket (tengely, ház) alaposan meg kell tisztítani minden szennyeződéstől (por, fémreszelék, régi kenőanyag). A legkisebb szennyeződés is károsíthatja a csapágyat.
• Sérülésmentesség: Soha ne üssük vagy erőltessük a csapágyat a helyére. Használjunk speciális szerelőszerszámokat, amelyek az erőt a megfelelő gyűrűre (általában a szoros illesztésűre) vezetik.
• Illesztések: A tengely és a ház illesztéseinek pontosnak kell lenniük. A túl laza illesztés csúszáshoz, a túl szoros illesztés pedig feszültséghez és túlmelegedéshez vezethet. Mindig kövessük a gyártó által megadott tűréseket.
• Tengelyferdülés (Misalignment) elkerülése: Ez az egyik leggyakoribb ok a támasztócsapágyak idő előtti meghibásodására. A tengelyt és a csapágyházat pontosan be kell állítani, hogy a csapágy egyenletesen terhelődjön. Lézeres beállító eszközök használata javasolt a nagy pontosságú alkalmazásoknál.
• Kezdeti kenés: Telepítés előtt a csapágyat be kell kenni a megfelelő kenőanyaggal, még akkor is, ha a rendszerben keringető kenés lesz. Ez biztosítja a „száraz” indítás elleni védelmet.
• Tömítések: Ellenőrizni kell, hogy a tömítések sértetlenek és megfelelően illeszkednek-e, hogy megakadályozzák a szennyeződések bejutását és a kenőanyag kiszökését.

Karbantartás

A rendszeres és szakszerű karbantartás jelentősen meghosszabbítja a támasztócsapágyak élettartamát és minimalizálja a váratlan leállásokat.

• Kenés:
  • Kenőanyag utánpótlás: A gyártó előírásai szerint, rendszeres időközönként pótolni kell a kenőanyagot. Ne túlkenjük, mert az is káros lehet!
  • Kenőanyag minőségének ellenőrzése: Rendszeresen ellenőrizni kell a kenőanyag állapotát (szín, viszkozitás, szennyeződések). Olajkenés esetén olajanalízis is végezhető.
  • Kenőanyag csere: Az elöregedett, lebomlott vagy erősen szennyezett kenőanyagot ki kell cserélni.
• Monitorozás:
  • Hőmérséklet ellenőrzés: A csapágyak túlmelegedése a kenés elégtelenségére vagy túlterhelésre utalhat. Hőmérséklet-érzékelőkkel vagy infravörös hőmérővel végezhető.
  • Rezgéselemzés: A rezgésmintázat változásai a csapágykárosodás korai jelei lehetnek. Szakértői rezgéselemzés segíthet a problémák azonosításában még a súlyosabb meghibásodás előtt.
  • Zajszint ellenőrzés: A szokatlan zajok (csikorgás, kattogás) szintén csapágyproblémára utalhatnak.
• Tömítések ellenőrzése: Rendszeresen ellenőrizni kell a tömítések állapotát, cserélni kell a sérülteket, hogy megakadályozzuk a szennyeződések bejutását.
• Szemrevételezés: Időszakosan ellenőrizni kell a csapágyak és környezetük állapotát, keressük a szivárgás, korrózió vagy egyéb látható károsodás jeleit.

Egy jól átgondolt megelőző karbantartási stratégia (PM – Preventive Maintenance) vagy prediktív karbantartási stratégia (PdM – Predictive Maintenance) bevezetése jelentősen hozzájárulhat a támasztócsapágyak optimális működéséhez és a gép teljes élettartamának növeléséhez. Az adatok gyűjtése és elemzése lehetővé teszi a karbantartási tevékenységek optimalizálását és a meghibásodások előrejelzését.

Innovációk és jövőbeli trendek a támasztócsapágyak technológiájában

A támasztócsapágyak technológiája, bár alapjaiban évszázados elveken nyugszik, folyamatosan fejlődik az ipari igények, az anyagtechnológia és a digitális forradalom hatására. A jövő csapágyai még okosabbak, hatékonyabbak és megbízhatóbbak lesznek.

1. Intelligens csapágyak (Smart Bearings)

Ez az egyik legizgalmasabb fejlesztési irány. Az intelligens csapágyakba beépített szenzorok lehetővé teszik a valós idejű monitorozást.

• Szenzorintegráció: Hőmérséklet-, rezgés-, nyomás- és kenőanyag-állapot szenzorok beépítése közvetlenül a csapágyba vagy annak közvetlen közelébe.
• Adatgyűjtés és elemzés: Ezek a szenzorok folyamatosan gyűjtik az adatokat, amelyeket vezeték nélküli technológiával továbbítanak egy központi rendszerbe. Az adatok elemzésével előre jelezhető a várható meghibásodás, optimalizálható a karbantartás, és elkerülhetők a váratlan leállások (prediktív karbantartás).
• Öndiagnosztika és önszabályozás: A jövőben a csapágyak képesek lehetnek saját állapotuk felmérésére, és akár a kenés mennyiségét vagy a hűtést is szabályozhatják az optimális működés érdekében.

2. Fejlett anyagok és felületkezelések

Az anyagtechnológia fejlődése új lehetőségeket nyit meg a támasztócsapágyak teljesítményének javítására.

• Nagyobb teljesítményű acélok: Új ötvözetek kifejlesztése, amelyek nagyobb keménységet, szívósságot és fáradásállóságot biztosítanak.
• Kerámia és hibrid csapágyak: A kerámia anyagok (pl. szilícium-nitrid) alkalmazása a gördülőelemekben vagy akár a gyűrűkben is, ami kisebb súrlódást, nagyobb sebességet, hőállóságot és korrózióállóságot eredményez.
• Speciális bevonatok: DLC (Diamond-Like Carbon) vagy más nanostrukturált bevonatok alkalmazása a futópályákon és gördülőelemeken a súrlódás további csökkentése, a kopásállóság növelése és az élettartam meghosszabbítása érdekében.
• Önkenő anyagok: Fejlettebb polimer kompozitok és szén-grafit alapú anyagok, amelyek kenés nélkül is képesek működni, vagy rendkívül kevés kenőanyagot igényelnek.

3. Energiahatékonyság és környezetvédelem

A fenntarthatóság egyre nagyobb hangsúlyt kap az iparban, ami a csapágygyártókra is hatással van.

• Alacsony súrlódású kialakítások: Folyamatos kutatások a súrlódás minimalizálására, ami csökkenti az energiaveszteséget és a hőtermelést. Ez magában foglalja az optimalizált geometriát, a felületkezeléseket és a kenőanyagokat.
• Környezetbarát kenőanyagok: Biológiailag lebomló olajok és zsírok fejlesztése, amelyek csökkentik a környezeti terhelést esetleges szivárgás esetén.
• Hosszabb élettartam: A csapágyak élettartamának növelése csökkenti a hulladékot és az erőforrás-felhasználást.

4. Szimulációs és tervezési eszközök

A digitális technológiák forradalmasítják a csapágyak tervezését és optimalizálását.

• Fejlett FEM (Finite Element Method) analízis: A csapágyak viselkedésének pontosabb modellezése extrém terhelési és hőmérsékleti viszonyok között.
• Több fizikai szimuláció: A mechanikai, termikus és hidrodinamikai jelenségek integrált elemzése, ami pontosabb előrejelzéseket tesz lehetővé a csapágy teljesítményére vonatkozóan.
• Mesterséges intelligencia a tervezésben: Az AI segíthet optimalizálni a csapágygeometriát, anyagválasztást és kenési stratégiákat a specifikus alkalmazásokhoz.

5. Speciális alkalmazások és miniatürizálás

Az új technológiai területek, mint a robotika, az orvosi eszközök vagy a mikroelektronika, speciális támasztócsapágyakat igényelnek.

• Miniatűr támasztócsapágyak: Rendkívül kis méretű, nagy precizitású csapágyak fejlesztése, amelyek képesek a mikro- és nanorobotok vagy orvosi implantátumok axiális terheléseit kezelni.
• Mágneses csapágyak fejlődése: A mágneses csapágyak vezérlésének és költségének csökkentése, ami szélesebb körű alkalmazásukat teszi lehetővé, különösen nagy sebességű és tiszta környezetekben.

A támasztócsapágyak jövője a megbízhatóság, a hatékonyság és az intelligencia jegyében zajlik. Az ipar 4.0 és a digitális transzformáció révén ezek a kritikus alkatrészek nem csupán passzív terhelésfelvevők lesznek, hanem aktív, adatot szolgáltató komponensek, amelyek hozzájárulnak a gépek és rendszerek átfogó optimalizálásához és az üzemeltetési költségek csökkentéséhez.
