Plazmaégő: Működése, típusai és ipari alkalmazása

A fémmegmunkálás és anyagvágás területén a plazmaégő technológia az elmúlt évtizedekben kulcsfontosságú szereplővé vált. Képessége, hogy vastag és vezetőképes anyagokat nagy sebességgel, precízen és viszonylag költséghatékonyan vágjon, számos iparágban nélkülözhetetlenné tette. A plazmaív erejét kihasználó berendezések a kézi barkácsolástól a nagyméretű ipari CNC gépekig széles skálán mozognak, biztosítva a rugalmasságot és a hatékonyságot.

A plazmavágás alapja egy rendkívül forró, ionizált gáz, a plazma létrehozása és irányítása. Ez az állapot, amelyet gyakran az anyag negyedik halmazállapotaként emlegetnek, lehetővé teszi a fémek gyors és tiszta elválasztását. A technológia megértéséhez elengedhetetlen a plazma fizikai jellemzőinek, az égő szerkezetének és működési elvének alapos ismerete, valamint annak felmérése, milyen sokrétű feladatokra alkalmazható az ipari szektorban.

A plazmaállapot és a plazmaégő alapjai

Az anyagok a mindennapi tapasztalataink szerint szilárd, folyékony vagy gáz halmazállapotban léteznek. A plazma azonban egy különleges, negyedik halmazállapotot képvisel, amely akkor jön létre, amikor egy gázt annyira felhevítenek, hogy atomjai ionizálódnak, azaz elektronjaik leszakadnak az atommagról. Ezáltal a gáz elektromosan vezetővé válik, és egy rendkívül magas energiájú, forró, ionizált gázfelhő jön létre, amely képes az anyagok olvasztására és elpárologtatására.

A plazmaégő lényege, hogy ezt az ionizált gázt egy szűk nyíláson keresztül, nagy sebességgel fújják ki. Az égő belsejében egy elektromos ív keletkezik, amely a gázt plazmává alakítja. Ez a plazmaív, amely akár 20 000 °C-ot is meghaladó hőmérsékletet érhet el, a fémek gyors és hatékony vágásához ideális hőforrás. Az égő kialakítása biztosítja, hogy a plazmaív stabil maradjon és koncentrált energiával hasson a vágandó anyagra.

A plazmaégők alapvető működési elve az elektromos ív és a sűrített gáz együttes alkalmazásán alapul. Az ív a plazmaégő elektródája és a vágandó fém (vagy egy külön gyújtóelektróda) között jön létre. Amikor a sűrített gáz (általában levegő, nitrogén, argon, oxigén vagy ezek keveréke) áthalad ezen az íven, a magas hőmérséklet hatására ionizálódik, és plazmává alakul. Ez a plazmaáram ezután nagy sebességgel távozik a fúvókán keresztül, olvassza és kifújja az anyagot a vágási résből.

A plazmaív keletkezése és fenntartása

A plazmaív létrehozása egy gondosan vezérelt folyamat, amely több lépésben zajlik. Először is, a plazma tápegység egy magas frekvenciájú, alacsony áramerősségű ívet hoz létre az elektróda és a fúvóka között. Ez az úgynevezett pilotív, vagy vezetőív. Ez a kis ív ionizálja a gázt a fúvóka belsejében, előkészítve a terepet a fő ív kialakulásához.

Amint a pilotív érintkezésbe kerül a vágandó fémmel, vagy a gázáram elég erőssé válik, a fő plazmaív az elektróda és a munkadarab között jön létre. Ezt az ívet azután a tápegység fenntartja, és a gázáram folyamatosan ionizálódik, fenntartva a plazma állapotot. A gáz áramlása és a fúvóka kialakítása kulcsfontosságú a plazmaív stabilizálásában és koncentrálásában, hogy egy éles, nagy energiájú sugarat képezzen.

A plazmaív hőmérséklete és energiasűrűsége rendkívül magas. Ez a koncentrált hőenergia azonnal megolvasztja a vágandó fém anyagát. A nagy sebességgel áramló plazmagáz pedig nemcsak olvasztja, hanem kifújja az olvadt fémet a vágási résből, létrehozva egy tiszta és precíz vágást. A folyamat hatékonysága és sebessége nagyban függ a felhasznált gáz típusától, az áramerősségtől és az égő kialakításától.

A plazmaív nem csupán egy hőforrás, hanem egy rendkívül precíz eszköz, amely a fémek molekuláris szintű szétválasztására képes, minimális hőhatásövezettel.

A plazmaégő főbb komponensei

A plazmaégő egy komplex eszköz, amely számos alkatrész összehangolt működésével éri el a vágási eredményt. Az alapvető komponensek a következők:

• Elektróda: Ez az alkatrész felelős az elektromos ív létrehozásáért. Általában volfrám, hafnium vagy cirkónium ötvözetekből készül, mivel ezek az anyagok rendkívül ellenállóak a magas hőmérséklettel szemben. Az elektróda élettartama kulcsfontosságú a vágási minőség és a költséghatékonyság szempontjából.
• Fúvóka (nozzle): A fúvóka feladata a plazmaív koncentrálása és irányítása. A fúvóka mérete és formája határozza meg a plazmasugár vastagságát és intenzitását, ezáltal befolyásolva a vágási minőséget és a vágási sebességet. Rézből készül, mivel kiváló hővezető képességgel rendelkezik.
• Védőburkolat (shield cap): Ez az alkatrész védi a fúvókát és az elektródát a külső sérülésektől és a fröccsenő fémtől. Bizonyos rendszerekben a védőburkolat segít a plazmaív stabilizálásában is, egy másodlagos gázáram bevezetésével.
• Forgógyűrű (swirl ring): Ez az alkatrész biztosítja a gáz örvénylő mozgását az égő belsejében, ami elengedhetetlen a plazmaív stabilizálásához és koncentrálásához. Az örvénylő gáz centrifugális erővel nyomja az ívet a fúvóka közepébe.
• Plazma gázellátás: A sűrített gáz (levegő, oxigén, nitrogén, argon-hidrogén keverékek) szolgáltatása, amely plazmává alakul. A gáz típusa jelentősen befolyásolja a vágási minőséget és sebességet, különösen különböző fémek vágásakor.
• Hűtőrendszer: A plazmaégő rendkívül magas hőmérsékleten működik, ezért megfelelő hűtésre van szüksége. Ez lehet léghűtéses (kisebb teljesítményű égőknél) vagy vízhűtéses (nagyobb teljesítményű, ipari égőknél), ami az alkatrészek élettartamát növeli.

Ezen alkatrészek kopó alkatrészeknek minősülnek, rendszeres cseréjük szükséges a folyamatosan magas vágási minőség fenntartásához.

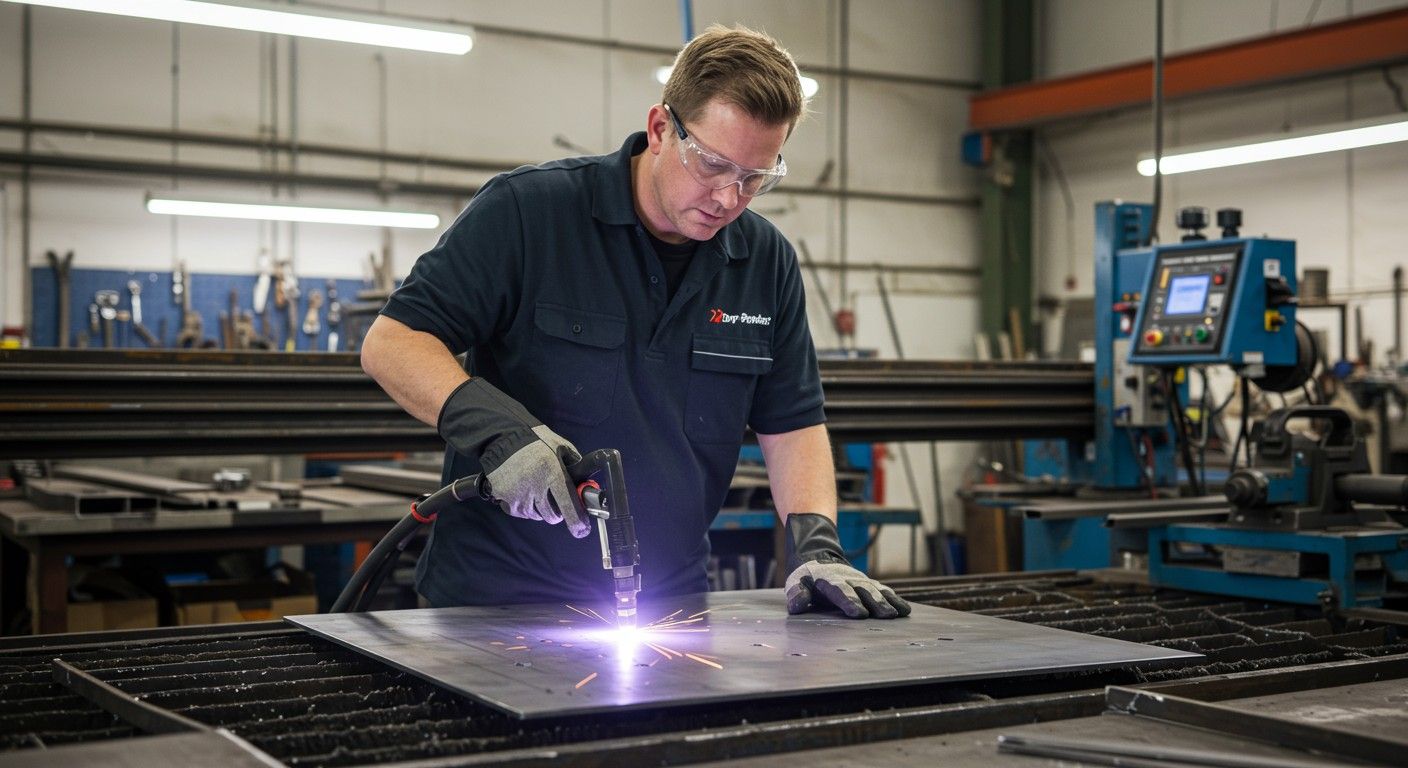

A plazmavágás folyamata lépésről lépésre

A plazmavágás egy precízen koreografált művelet, amely több, egymásra épülő lépésből áll, biztosítva a hatékony és tiszta anyagelválasztást. A folyamat megértése kulcsfontosságú a optimális vágási paraméterek beállításához és a kiváló minőségű eredmények eléréséhez.

1. Előkészítés: A vágandó anyagot tiszta, stabil felületre helyezik. Fontos a megfelelő földelés biztosítása, mivel a munkadarab az áramkör része. A plazmavágó berendezést bekapcsolják, a gázpalackokat csatlakoztatják, és a szükséges nyomásokat beállítják.
2. Paraméterek beállítása: A kezelő kiválasztja az anyag típusának, vastagságának és a kívánt vágási minőségnek megfelelő áramerősséget, gáztípust és vágási sebességet. A modern CNC plazmavágó rendszerek gyakran rendelkeznek előre programozott beállításokkal, amelyek megkönnyítik ezt a lépést.
3. Ívgyújtás (pilotív): A plazmaégő aktiválásakor egy magas frekvenciájú, alacsony áramerősségű vezetőív (pilotív) jön létre az elektróda és a fúvóka között. Ez a pilotív ionizálja a gázt a fúvóka belsejében.
4. Fő plazmaív kialakulása: Amint a pilotív érintkezésbe kerül a munkadarabbal, vagy a gázáram elég erőssé válik, a fő plazmaív az elektróda és a vágandó fém között jön létre. Ezt az ívet a tápegység fenntartja, és a gáz folyamatosan ionizálódik.
5. Vágás: A koncentrált plazmaív azonnal megolvasztja a fém anyagát az érintkezési ponton. A nagy sebességgel kiáramló plazmagáz kifújja az olvadt anyagot a vágási résből, létrehozva a kívánt formát. A plazmaégő mozoghat kézzel, vagy egy automatizált rendszer (pl. CNC asztal) vezérlésével.
6. Ív megszakítása: A vágás befejezésekor az áramellátás megszűnik, az ív kialszik, és a gázáram leáll. A munkadarab lehűl, és a vágott alkatrész eltávolítható.

A folyamat során kulcsfontosságú a vágási sebesség és az áramerősség helyes beállítása. Túl lassú vágás esetén túl sok hő halmozódhat fel, ami deformációt okozhat, míg túl gyors vágás esetén az ív nem tudja teljesen átvágni az anyagot, és sorja (salak) képződhet.

A plazmaégő típusai: Kézi és gépi rendszerek

A plazmaégők széles választékban kaphatók, és alapvetően két fő kategóriába sorolhatók: a kézi és a gépi rendszerek. Mindkét típusnak megvannak a maga előnyei és tipikus alkalmazási területei.

Kézi plazmaégők

A kézi plazmaégők hordozhatóak és rugalmasak, ideálisak kisebb műhelyekbe, építkezésekre, karbantartási munkákra vagy olyan feladatokra, ahol a munkadarabot nem lehet géphez vinni. Jellemzően alacsonyabb áramerősséggel (általában 30-100 A) működnek, és főként levegőt használnak plazmagázként. Ezek az égők kiválóan alkalmasak kisebb vastagságú fémek (néhány millimétertől akár 25-30 mm-ig) gyors és pontos vágására.

A kézi rendszerek előnyei közé tartozik az alacsonyabb beszerzési költség, a könnyű kezelhetőség és a rugalmasság. Hátrányuk, hogy a vágási minőség nagymértékben függ a kezelő kézügyességétől és stabilitásától, ami befolyásolhatja a vágás pontosságát és a felületi érdességet. A vágási sebesség is korlátozottabb, mint a gépi rendszereknél.

Gépi plazmaégők (CNC plazmavágók)

A gépi plazmaégők, különösen a CNC plazmavágó rendszerek, az ipari termelés gerincét képezik. Ezeket az égőket automatizált vágóasztalokra vagy robotkarokra szerelik, és számítógépes vezérléssel (CNC vezérlés) működnek. Képesek rendkívül magas áramerősséggel (akár 800 A felett is) dolgozni, és vastagabb anyagokat (akár 150 mm-t is meghaladó acélt) vágnak precízen és nagy sebességgel.

A gépi rendszerek fő előnye a kivételes pontosság, a reprodukálhatóság és a nagy termelékenység. A CNC vezérlés lehetővé teszi komplex formák és minták vágását minimális emberi beavatkozással, csökkentve a hibalehetőségeket és optimalizálva az anyagfelhasználást. A fejlettebb rendszerek különböző plazmagáz-keverékeket is használnak a vágási minőség optimalizálása érdekében.

Hátrányuk a magasabb beszerzési és karbantartási költség, valamint a nagyobb helyigény. Azonban a hosszú távú hatékonyság és a kiváló vágási minőség miatt az ipari környezetben elengedhetetlen befektetésnek számítanak. A gépi rendszerekben gyakran alkalmaznak vízalatti vágást is, ami csökkenti a zajt, a füstképződést és a hőhatást.

A plazmaégők gázellátása és a gázkeverékek szerepe

A plazmaégő működésének és a vágási minőségnek egyik legmeghatározóbb tényezője a felhasznált plazmagáz típusa és annak összetétele. A különböző gázok és gázkeverékek eltérő termikus és elektromos tulajdonságokkal rendelkeznek, amelyek befolyásolják az ív hőmérsékletét, sűrűségét és a vágási folyamat kémiai reakcióit.

A leggyakrabban használt plazmagázok és azok alkalmazási területei:

• Levegő: A legelterjedtebb és legköltséghatékonyabb plazmagáz, különösen a kézi plazmavágókban. Tartalmaz oxigént (ami segít az acél vágásában) és nitrogént (ami hűti az ívet). Jól használható szénacél, rozsdamentes acél és alumínium vágására, bár a vágási minőség nem mindig éri el a speciális gázkeverékek szintjét. A levegővel vágott felület gyakran oxidált.
• Oxigén (O2): Kiválóan alkalmas szénacél vágására. Az oxigén exoterm reakcióba lép az acéllal, ami extra hőt termel, növelve a vágási sebességet és a vágási minőséget. Az oxigénnel vágott acél felülete tiszta és minimális sorjával rendelkezik. Nem ideális rozsdamentes acélhoz és alumíniumhoz, mivel oxidációt okoz.
• Nitrogén (N2): Főként rozsdamentes acél és alumínium vágására használják, különösen akkor, ha jó felületi minőségre van szükség. A nitrogén inert gáz, ami minimalizálja az oxidációt. Gyakran használnak nitrogént a plazmaívhez, és védőgázként levegőt vagy CO2-t.
• Argon-Hidrogén (Ar-H2): Ez a keverék rendkívül magas hőmérsékletű ívet hoz létre, ami ideális vastag rozsdamentes acél és alumínium vágására. A hidrogén növeli az ív energiaátadását, míg az argon stabilizálja azt. Kiváló vágási minőséget és sebességet biztosít, de drágább.
• Metán-Hidrogén (CH4-H2) vagy F2-H2: Speciális alkalmazásokhoz, például extrém vastag anyagok vágásához.

A gázkeverékek használata a modern plazmaégő technológiákban lehetővé teszi a vágási minőség és a sebesség optimalizálását a különböző anyagokhoz. A rendszerek gyakran képesek automatikusan váltani a gázok között, biztosítva a maximális hatékonyságot és a legjobb eredményt.

A vágási minőséget befolyásoló tényezők

A plazmavágás során elért vágási minőség számos tényező együttes hatásának eredménye. A megfelelő beállítások és a berendezés állapotának fenntartása kritikus fontosságú a tiszta, sorjamentes és pontos vágások eléréséhez.

A legfontosabb tényezők:

• Áramerősség (Amperage): Az áramerősség közvetlenül befolyásolja a plazmaív hőmérsékletét és energiáját. Túl alacsony áramerősség esetén az ív nem lesz elég erős az anyag átvágásához, míg túl magas áramerősség deformációt és túl nagy hőhatásövezetet (HAZ) okozhat. A gyártó által javasolt áramerősség beállítása elengedhetetlen.
• Vágási sebesség: A plazmaégő mozgási sebessége alapvetően befolyásolja a vágás minőségét. Túl lassú sebességnél az ív túl sokáig koncentrálódik egy ponton, ami szélesebb vágási rést, deformációt és alsó sorját okozhat. Túl gyors vágás esetén az ív nem tudja teljesen átvágni az anyagot, ami felső sorját és ferde vágási élt eredményezhet.
• Plazmagáz típusa és nyomása: Ahogy korábban említettük, a felhasznált gáz (levegő, oxigén, nitrogén, argon-hidrogén) jelentősen befolyásolja a vágási minőséget az adott anyagon. A gáz nyomása is kulcsfontosságú; a túl alacsony nyomás gyenge ívet eredményez, míg a túl magas nyomás instabil ívet okozhat és gyorsabban koptatja az alkatrészeket.
• Fúvóka és elektróda állapota: Az égő kopó alkatrészei, különösen a fúvóka és az elektróda, idővel elhasználódnak. A kopott fúvóka torzítja a plazmasugarat, ami szélesebb és egyenetlenebb vágási rést eredményez. A kopott elektróda instabil ívgyújtáshoz és rossz vágási minőséghez vezet. Rendszeres ellenőrzés és időbeni csere szükséges.
• Ív magassága (Torch height): Az égő és a munkadarab közötti távolság szintén kritikus. Az optimális ív magasság biztosítja a maximális energiasűrűséget és a legkoncentráltabb plazmasugarat. Túl alacsony égőmagasság gyors alkatrész kopáshoz, túl magas pedig szélesebb ívhez, gyengébb vágási minőséghez és fokozott kúpossághoz vezet.
• Anyagvastagság és típusa: A különböző anyagok eltérő hővezető képességgel és olvadásponttal rendelkeznek, ami befolyásolja a szükséges vágási paramétereket. A vastagabb anyagok nagyobb áramerősséget és gyakran speciális gázkeverékeket igényelnek.
• Földelés és tisztaság: A megfelelő földelés elengedhetetlen az ív stabil fenntartásához. A munkadarab felületén lévő szennyeződések, rozsda vagy festék negatívan befolyásolhatják az ívgyújtást és a vágási minőséget.

Ezen tényezők gondos figyelembevétele és optimalizálása révén érhető el a precíziós vágás és a kívánt esztétikai eredmény.

A plazmavágás előnyei és hátrányai más technológiákkal szemben

A plazmavágás számos előnnyel rendelkezik más hagyományos vágási eljárásokkal (például lángvágás, lézervágás) szemben, de vannak bizonyos korlátai is.

Előnyök

• Anyagok széles skálája: A plazmavágó képes szinte bármilyen elektromosan vezető fémet vágni, beleértve a szénacélt, rozsdamentes acélt, alumíniumot, rezet, sárgarezet és egyéb ötvözeteket. Ez jelentős rugalmasságot biztosít a gyártásban.
• Nagy vágási sebesség: Különösen vastagabb anyagok esetén a plazmavágás lényegesen gyorsabb lehet, mint a lángvágás, ami növeli a termelékenységet.
• Jó vágási minőség: Megfelelő beállításokkal a plazmavágás tiszta, viszonylag sima vágási felületet eredményez, minimális sorjával. A modern rendszerekkel a precíziós vágás is elérhető.
• Vastag anyagok vágása: Képes akár 150 mm-t meghaladó vastagságú fémek vágására is, ami a lángvágás felső határát súrolja, de gyakran gyorsabban.
• Kisebb hőhatásövezet (HAZ): A plazmavágás koncentráltabb hőjének és gyorsaságának köszönhetően a hőhatásövezet kisebb, mint a lángvágásnál. Ez csökkenti az anyag deformációjának kockázatát.
• Költséghatékonyság: Bár a kezdeti beruházás magasabb lehet, mint a lángvágó berendezéseké, a gyors vágási sebesség és az alacsonyabb üzemeltetési költségek (például levegő használata plazmagázként) hosszú távon költséghatékonyabbá tehetik.
• Automatizálhatóság: Kiválóan alkalmas CNC rendszerekbe és robotokba integrálásra, ami növeli a pontosságot és a termelékenységet.
• Biztonság: Nincs szükség gyúlékony gázokra (mint az acetilén), ami csökkenti a tűz- és robbanásveszélyt. A vízalatti vágás tovább növeli a biztonságot és csökkenti a zajt/füstöt.

Hátrányok

• Vágási ferdeség (kúposság): A plazmaív természetéből adódóan a vágási felület enyhén kúpos lehet, ami bizonyos alkalmazásoknál problémát jelenthet. A modern technológiák (pl. HD plazma) minimalizálják ezt.
• Zaj és füst: A plazmavágás során jelentős zaj és füst keletkezik, ami megfelelő elszívórendszert és zajvédelmet igényel.
• Kopó alkatrészek: Az elektróda, fúvóka és védőburkolat rendszeres cseréje szükséges, ami folyamatos költséget jelent.
• Nem vezető anyagok vágása: A plazmavágás kizárólag elektromosan vezető anyagokhoz használható.
• Anyagvastagság korlátok: Bár vastag anyagokat is vág, rendkívül vastag (150 mm feletti) anyagokhoz a lángvágás vagy vízsugaras vágás lehet hatékonyabb.
• Hőhatás: Bár kisebb, mint a lángvágásnál, a hőhatásövezet még mindig jelen van, ami bizonyos érzékeny anyagoknál deformációt okozhat.

A plazmavágás a sebesség, a pontosság és az anyagok sokfélesége tekintetében arany középutat képvisel a lángvágás és a lézervágás között.

A plazmaégő ipari alkalmazásai: Átfogó áttekintés

A plazmaégő technológia rendkívüli sokoldalúsága miatt számos iparágban vált nélkülözhetetlenné. Képessége, hogy különböző fémeket vágjon, beleértve a szénacélt, rozsdamentes acélt és alumíniumot, széles körű alkalmazási lehetőségeket biztosít.

Gépgyártás és fémipar

Ez az iparág a plazmavágás egyik legnagyobb felhasználója. Alkatrészek gyártása gépekhez, berendezésekhez, járművekhez. A CNC plazmavágó rendszerek lehetővé teszik komplex formák és precíziós alkatrészek gyors és nagy volumenű gyártását. Gyakori alkalmazás például a tartószerkezetek, gépházak, alvázak, fogaskerekek és egyéb gépalkatrészek vágása.

Hajógyártás

A hajók és offshore szerkezetek építése során hatalmas mennyiségű acéllemezt kell vágni. A plazmavágás, különösen a nagy teljesítményű, automatizált rendszerek, ideálisak ehhez a feladathoz, mivel gyorsan és pontosan képesek vastag acéllemezeket feldolgozni. A vízalatti plazmavágás különösen hasznos ebben az ágazatban, mivel csökkenti a zajt és a füstképződést a zárt térben.

Építőipar és szerkezetépítés

Acélszerkezetek, tartógerendák, oszlopok, tetőszerkezetek és egyéb építőipari elemek gyártása során a plazmaégő precízen és gyorsan vágja a vastag acélprofilokat és lemezeket. A helyszíni javításokhoz és módosításokhoz a kézi plazmavágók nyújtanak rugalmasságot.

Autóipar

Bár a lézervágás dominál a karosszériaelemek precíziós vágásában, a plazmavágás fontos szerepet játszik a vastagabb alváz- és futómű-alkatrészek, valamint a gyártószerszámok és sablonok elkészítésében. A javítási és tuning műhelyekben a kézi plazmavágók is gyakoriak.

Energiaipar

Erőművek, olaj- és gázipari létesítmények, szélturbinák és egyéb energetikai infrastruktúrák építése és karbantartása során vastag fémlemezek és csövek vágására van szükség. A plazmaégő technológia megbízható és hatékony megoldást nyújt ezekre a feladatokra, különösen rozsdamentes acél és egyéb korrózióálló ötvözetek feldolgozásakor.

Mezőgazdasági gépgyártás

Traktorok, aratógépek és egyéb mezőgazdasági gépek alkatrészeinek gyártása során a plazmavágás segít a robosztus és tartós fém alkatrészek előállításában. A gyors vágási sebesség és a sokoldalúság itt is kulcsfontosságú.

Művészeti és dekorációs fémfeldolgozás

A CNC plazmavágók pontossága lehetővé teszi komplex minták és dekorációs elemek kivágását fémlemezekből, például kapukhoz, korlátokhoz, falpanelekhez vagy szobrokhoz. Ez a technológia új lehetőségeket nyit a fémművesek és művészek számára.

Bontási és újrahasznosítási ipar

A nagyméretű fémkonstrukciók, gépek vagy járművek bontásakor a plazmaégő gyorsan és hatékonyan vágja szét a vastag fémeket kisebb, kezelhető darabokra, megkönnyítve az újrahasznosítást. A kézi plazmavágók itt különösen hasznosak a nehezen hozzáférhető helyeken.

Látható, hogy a plazmatechnológia a modern ipar egyik alappillére, amely a hatékonyságot, pontosságot és sokoldalúságot ötvözi a fémmegmunkálásban.

CNC plazmavágó rendszerek és automatizálás

A plazmavágás hatékonyságát és pontosságát jelentősen megnövelte a CNC (Computer Numerical Control) rendszerek integrálása. A CNC plazmavágó gépek lehetővé teszik a vágási folyamat teljes automatizálását, ami forradalmasította a fémfeldolgozó ipart.

A CNC plazmavágó rendszer alapvetően egy plazmaégőből, egy mozgó portálrendszerből (vagy robotkarból) és egy számítógépes vezérlőegységből áll. A tervezett alkatrész geometriáját CAD (Computer-Aided Design) szoftverrel hozzák létre, majd CAM (Computer-Aided Manufacturing) szoftverrel alakítják át vágási útvonalakká és gépkódokká (G-kódok). Ez a kód vezérli a gép mozgását, a plazmaégő be- és kikapcsolását, az áramerősséget, a gázáramlást és az ív magasságát.

Az automatizálás előnyei

• Kiemelkedő pontosság és reprodukálhatóság: Az emberi tényező kiküszöbölésével a CNC plazmavágók rendkívül pontos és ismételhető vágásokat garantálnak, ami kulcsfontosságú a sorozatgyártásban.
• Nagy termelékenység: A gyors vágási sebesség és a folyamatos, megszakítás nélküli működés jelentősen növeli a gyártási kapacitást. A gépek képesek éjjel-nappal, minimális felügyelettel dolgozni.
• Anyagfelhasználás optimalizálása (nesting): A CAM szoftverek speciális „nesting” funkciói lehetővé teszik az alkatrészek optimális elrendezését a lemezen, minimalizálva a hulladékot és maximalizálva az anyagfelhasználást.
• Komplex formák vágása: A CNC vezérlés képessé teszi a gépet bármilyen bonyolult geometriájú alkatrész precíz kivágására, ami kézi vágással kivitelezhetetlen lenne.
• Csökkentett emberi hiba: Az automatizálás minimalizálja az emberi hibákból eredő selejtet, ami költségmegtakarítást és jobb minőséget eredményez.
• Biztonságosabb munkakörnyezet: Az operátor távolabb helyezkedhet el a vágási zónától, csökkentve a zaj, a füst és a sugárzás expozícióját.

Fejlett technológiák a CNC plazmavágásban

A modern CNC plazmavágó rendszerek számos fejlett funkcióval rendelkeznek:

• Automata ív magasság szabályozás (THC – Torch Height Control): Ez a rendszer folyamatosan méri az égő és a munkadarab közötti távolságot, és automatikusan korrigálja azt, biztosítva az optimális vágási minőséget egyenetlen lemezfelületek esetén is.
• Vágási paraméter adatbázisok: A gépek gyakran tartalmaznak beépített adatbázisokat különböző anyagokhoz és vastagságokhoz tartozó optimális vágási paraméterekkel, egyszerűsítve a beállítást.
• Jelölési funkciók: Egyes plazmaégők képesek jelöléseket, furatpozíciókat vagy vonalakat gravírozni a lemezre a vágás előtt, ami tovább növeli a pontosságot az összeszerelés során.
• HD plazma (High Definition Plasma): Ezek a rendszerek rendkívül szűk és koncentrált plazmaívet hoznak létre, ami kiváló vágási minőséget, minimális kúposságot és szűkebb vágási rést eredményez, megközelítve a lézervágás pontosságát.

Az automatizálás és a CNC technológia kombinációja tette a plazmavágást a modern fémfeldolgozás egyik legfontosabb és leghatékonyabb eszközévé.

A plazmavágás speciális alkalmazásai

A plazmavágás sokoldalúsága nem merül ki a hagyományos lemezvágásban. Számos speciális alkalmazás létezik, amelyek kihasználják a technológia egyedi előnyeit.

Cső- és profilvágás

A plazmaégő kiválóan alkalmas csövek és profilok vágására. Speciális CNC rendszerek, amelyek rotációs tengellyel rendelkeznek, képesek csövek és gerendák komplex formáinak (például nyerges vágások, ferde vágások, furatok) precíz kivágására. Ez a technológia nélkülözhetetlen az acélszerkezetek, csővezetékek és járművázak gyártásában.

Vízalatti plazmavágás

Mint már említettük, a vízalatti plazmavágás során a munkadarabot víz alá merítik. Ez a módszer jelentősen csökkenti a vágás során keletkező zajt, füstöt és a káros UV-sugárzást, javítva a munkakörnyezetet. Emellett a víz segít elvezetni a hőt, minimalizálva az anyag deformációját és a hőhatásövezetet. Különösen vastag anyagok vágásánál és zárt térben végzett munkáknál előnyös.

Plazmafúrás és jelölés

A modern plazmarendszerek nemcsak vágásra, hanem fúrásra és jelölésre is alkalmasak. A plazmafúrás gyorsabb és költséghatékonyabb lehet, mint a hagyományos mechanikus fúrás vastagabb anyagok esetén. A plazma jelölés alacsonyabb áramerősséggel történik, és lehetővé teszi a részletes jelölések, alkatrészszámok vagy hajlítási vonalak felvitelét a munkadarabra a további feldolgozás előtt.

Ferdevágás (bevel cutting)

Egyes fejlett CNC plazmavágó rendszerek képesek az égőfej döntésére, lehetővé téve a ferde vágások, azaz letörések készítését. Ez különösen hasznos hegesztési előkészítésnél, ahol a szélek előkészítése (V-hornyok, X-hornyok) kulcsfontosságú a jó minőségű hegesztéshez. Ez a funkció kiküszöböli a külön fázisban történő élmegmunkálás szükségességét, időt és költséget takarítva meg.

Robotizált plazmavágás

A robotkarokra szerelt plazmaégők rendkívül rugalmas és sokoldalú megoldást kínálnak komplex, háromdimenziós munkadarabok vágására vagy olyan helyzetekben, ahol az emberi beavatkozás veszélyes vagy nehézkes lenne. A robotok képesek követni a bonyolult kontúrokat és vágásokat végezni nehezen hozzáférhető helyeken.

Plazmahegesztés (plasma welding)

Bár a cikk a vágásra fókuszál, fontos megemlíteni, hogy a plazmatechnológia a hegesztésben is alkalmazható. A plazmahegesztés egy koncentrált ívet használ, ami mélyebb beolvadást és kisebb hőhatásövezetet eredményez, mint a hagyományos TIG hegesztés. Különösen alkalmas vékony anyagok hegesztésére és precíziós alkalmazásokra.

Ezek a speciális alkalmazások is mutatják a plazmaégő technológia folyamatos fejlődését és adaptálhatóságát a modern ipar egyre összetettebb igényeihez.

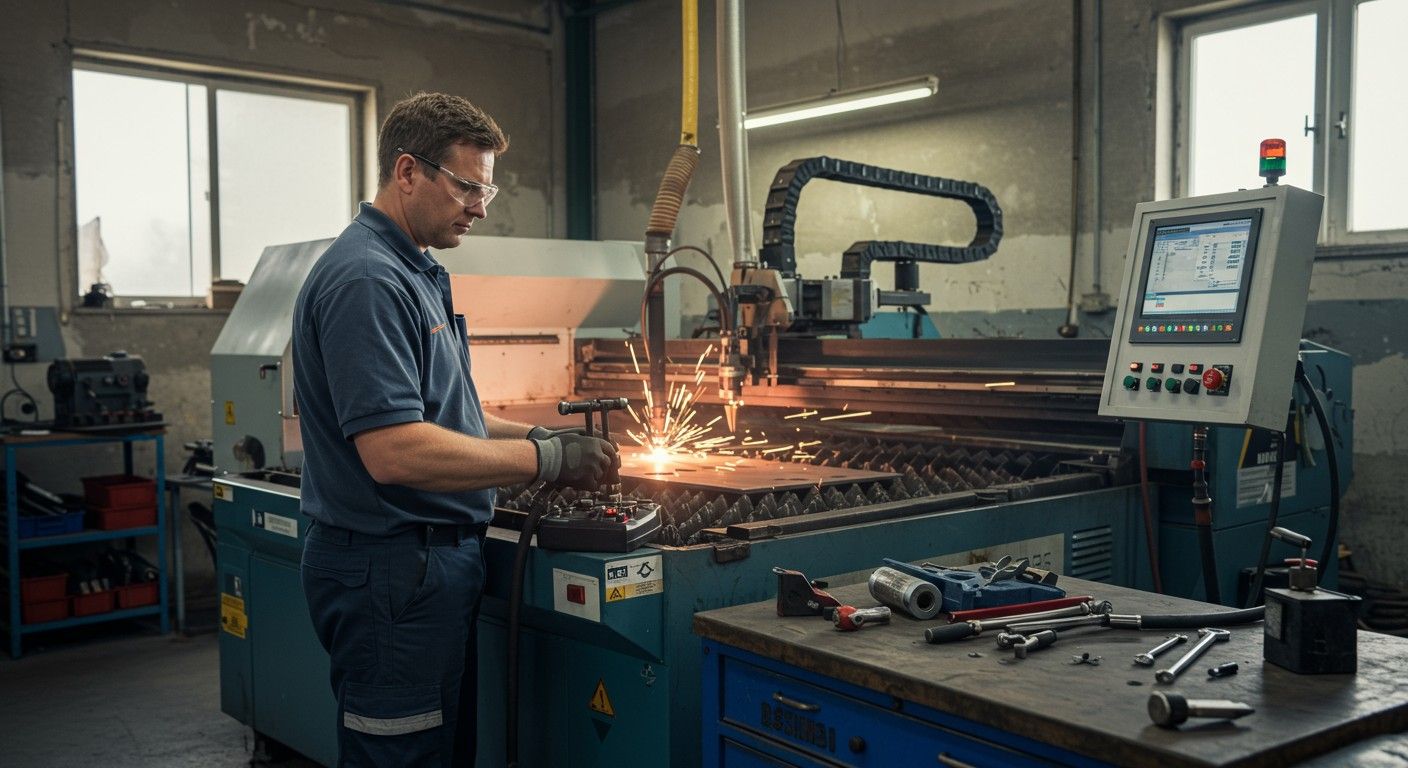

A plazmaégő karbantartása és élettartamának növelése

A plazmaégő hatékony és megbízható működésének, valamint hosszú élettartamának biztosításához elengedhetetlen a rendszeres és megfelelő karbantartás. A kopó alkatrészek időbeni cseréje és a berendezés tisztán tartása kulcsfontosságú a vágási minőség és a termelékenység fenntartásához.

Kopó alkatrészek ellenőrzése és cseréje

A fúvóka, az elektróda és a védőburkolat a plazmaégő leggyorsabban kopó alkatrészei. Ezek állapotát rendszeresen ellenőrizni kell:

• Elektróda: A hafnium betét a végén idővel kiég. Ha egy kis kráter keletkezik rajta, az elektródát cserélni kell. A kopott elektróda instabil ívet és gyenge vágási minőséget eredményez.
• Fúvóka: A fúvóka nyílása idővel elkopik és oválissá válik, vagy szennyeződések rakódnak le benne. Ez torzítja a plazmasugarat, szélesebb vágást és rossz minőséget okoz. Cserélni kell, ha a nyílás deformált vagy eltömődött.
• Védőburkolat: Ez védi a fúvókát és az elektródát a fröccsenő fémtől. Ha megrepedezett, deformálódott vagy túlzottan szennyezett, cserélni kell.

A gyártó által megadott csereintervallumok tájékoztató jellegűek; a tényleges élettartam függ az áramerősségtől, a vágási sebességtől, a gáz típusától és a vágások számától.

Gázellátó rendszer tisztán tartása

A sűrített levegős plazmavágóknál különösen fontos a levegő minősége. A kompresszorból érkező levegőnek száraznak és olajmentesnek kell lennie. A nedvesség és az olaj eltömítheti a fúvókát, károsíthatja az elektródát és instabil ívet okozhat. Rendszeresen ellenőrizni és cserélni kell a levegőszűrőket és a nedvességleválasztókat.

Hűtőrendszer karbantartása

A vízhűtéses rendszereknél a hűtőfolyadék szintjét és minőségét rendszeresen ellenőrizni kell. A szennyezett vagy nem megfelelő hűtőfolyadék csökkenti a hűtési hatékonyságot, ami az alkatrészek túlmelegedéséhez és idő előtti kopásához vezethet. Az optimális hűtés kulcsfontosságú a hosszú élettartamhoz.

Kábelek és csatlakozások ellenőrzése

Rendszeresen ellenőrizni kell a plazmaégő kábeleit és a csatlakozásokat sérülések, kopás vagy laza érintkezések szempontjából. A sérült kábelek nemcsak a vágási minőséget ronthatják, hanem biztonsági kockázatot is jelentenek.

Az égő tisztán tartása

A plazmaégőt kívülről is tisztán kell tartani a fémpor, a fröccsenő fém és egyéb szennyeződések eltávolításával. A tiszta égő jobb teljesítményt és hosszabb élettartamot biztosít.

A gyártói utasítások betartása

Minden plazmaégőhöz részletes karbantartási útmutató tartozik. Fontos, hogy ezeket az utasításokat pontosan kövessük, mivel a különböző modellek eltérő karbantartási igényekkel rendelkezhetnek. A rendszeres, megelőző karbantartás nem csupán meghosszabbítja a berendezés élettartamát, hanem folyamatosan magas vágási minőséget és megbízható működést is garantál.

Biztonsági előírások és munkavédelem a plazmavágás során

A plazmavágás egy nagy energiájú, potenciálisan veszélyes művelet, amely megfelelő biztonsági előírások és munkavédelmi intézkedések betartását igényli. A kezelők és a környezet védelme érdekében szigorúan be kell tartani a vonatkozó szabályokat.

Szemvédelem

A plazmaív rendkívül erős UV-sugárzást bocsát ki, amely súlyos szemkárosodást okozhat (ívszem). Kötelező a megfelelő árnyékolású (általában DIN 9-13-as) hegesztőpajzs vagy automata sötétedő sisak használata. Fontos, hogy a közelben tartózkodók is védjék a szemüket, mivel a visszavert UV-sugárzás is káros lehet.

Bőrvédelem

Az UV-sugárzás és a fröccsenő olvadt fém égési sérüléseket okozhat. Hosszú ujjú, vastag, tűzálló ruházat, kesztyű és védőkötény viselése kötelező. A bőr teljes felületét védeni kell.

Légzésvédelem

A plazmavágás során füst, por és káros gázok keletkeznek, különösen rozsdamentes acél és galvanizált anyagok vágásakor. Megfelelő elszívórendszer vagy légzésvédő maszk (pl. P3-as szűrővel) használata elengedhetetlen a légúti megbetegedések elkerülése érdekében. Zárt térben történő vágáskor gondoskodni kell a megfelelő szellőzésről.

Áramütés elleni védelem

A plazmaégő magas feszültséggel és áramerősséggel működik, ezért az áramütés veszélye fennáll. Mindig ellenőrizni kell a kábelek és csatlakozások épségét, és csak szigetelt kesztyűvel szabad dolgozni. A munkadarab megfelelő földelése kulcsfontosságú. Vizes vagy nedves környezetben soha ne használjon plazmavágót.

Tűz- és robbanásveszély

Az olvadt fémfröccsenések és a magas hőmérséklet tűzveszélyt jelenthetnek, különösen gyúlékony anyagok (fa, papír, olaj) közelében. Gondoskodni kell a munkaterület tisztaságáról és a gyúlékony anyagok eltávolításáról. Kéznél kell tartani egy tűzoltó készüléket. Robbanásveszélyes anyagok vagy tartályok közelében tilos a plazmavágás.

Zajvédelem

A plazmavágás jelentős zajjal járhat, különösen vastag anyagok vágásakor. Zajvédő fülvédő vagy füldugó használata javasolt a halláskárosodás megelőzése érdekében.

Gázpalackok kezelése

Amennyiben speciális plazmagázokat (oxigén, nitrogén, argon-hidrogén) használnak, a gázpalackokat biztonságosan kell tárolni és rögzíteni. A palackok kezelésekor be kell tartani a gázpalackokra vonatkozó biztonsági előírásokat.

A munkavédelem nem csupán jogi kötelezettség, hanem alapvető fontosságú a balesetek és egészségkárosodások megelőzésében. A kezelők megfelelő képzése és a biztonsági szabályok szigorú betartása elengedhetetlen a plazmatechnológia biztonságos alkalmazásához.

A plazmatechnológia jövője és fejlődési irányai

A plazmaégő technológia az elmúlt évtizedekben óriási fejlődésen ment keresztül, és a jövőben is további innovációk várhatók. A cél a még nagyobb pontosság, sebesség, energiahatékonyság és környezetbarát működés elérése.

Magasabb precizitás és vágási minőség

A HD (High Definition) plazma rendszerek folyamatos fejlesztése a lézervágáséhoz közelítő vágási minőséget tesz lehetővé, miközben fenntartják a plazma előnyeit a vastagabb anyagok vágásában. A jövőben várhatóan még finomabb vágások, minimális kúposság és szinte sorjamentes élek lesznek elérhetők, szélesítve az alkalmazási területeket.

Fokozott automatizálás és robotika

A CNC plazmavágó rendszerek egyre integráltabbá válnak az ipar 4.0 környezetben. A robotkarokkal történő kombináció, a mesterséges intelligencia (AI) és a gépi tanulás (ML) alkalmazása lehetővé teszi az adaptív vágási folyamatokat, ahol a gép valós időben optimalizálja a paramétereket az anyagviselkedés alapján. Ez növeli a hatékonyságot és csökkenti a selejtet.

Energiahatékonyság és környezetbarát megoldások

A kutatás-fejlesztés egyik fő iránya az energiafelhasználás csökkentése és a plazmaégők környezeti lábnyomának minimalizálása. Ez magában foglalja az ív hatékonyságának növelését, az intelligens energiavezérlést és a füstelszívó rendszerek fejlesztését, amelyek hatékonyabban szűrik a káros anyagokat.

Intelligens vezérlőrendszerek és szoftverek

A plazma tápegységek és vezérlőrendszerek egyre okosabbá válnak, lehetővé téve a prediktív karbantartást, az automatikus hibadiagnosztikát és a távoli felügyeletet. Az intuitívabb felhasználói felületek és a fejlettebb CAM szoftverek tovább egyszerűsítik a programozást és a működtetést.

Új anyagok és alkalmazások

Ahogy az ipar új, speciális ötvözeteket és kompozit anyagokat fejleszt, a plazmatechnológiának is alkalmazkodnia kell. A kutatók olyan plazmagáz-keverékeket és égőkialakításokat vizsgálnak, amelyek még szélesebb anyagskálát képesek kezelni, beleértve a nehezen vágható vagy extrém vastagságú anyagokat is.

Hibrid rendszerek

A jövőben egyre elterjedtebbé válhatnak a hibrid vágórendszerek, amelyek kombinálják a plazmavágást más technológiákkal, például lézervágással vagy vízsugaras vágással, kihasználva mindegyik eljárás előnyeit a különböző anyagvastagságok és precíziós igények esetén.

A plazmatechnológia tehát nem csupán egy bevált ipari eszköz, hanem egy dinamikusan fejlődő terület, amely folyamatosan új utakat nyit meg a fémmegmunkálásban és az anyagfeldolgozásban, hozzájárulva a modern gyártás hatékonyságához és innovációjához.
